Электропроводка монтаж: Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

• В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
• Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
• Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
• В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

• осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
• составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
• составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

• размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
• фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;

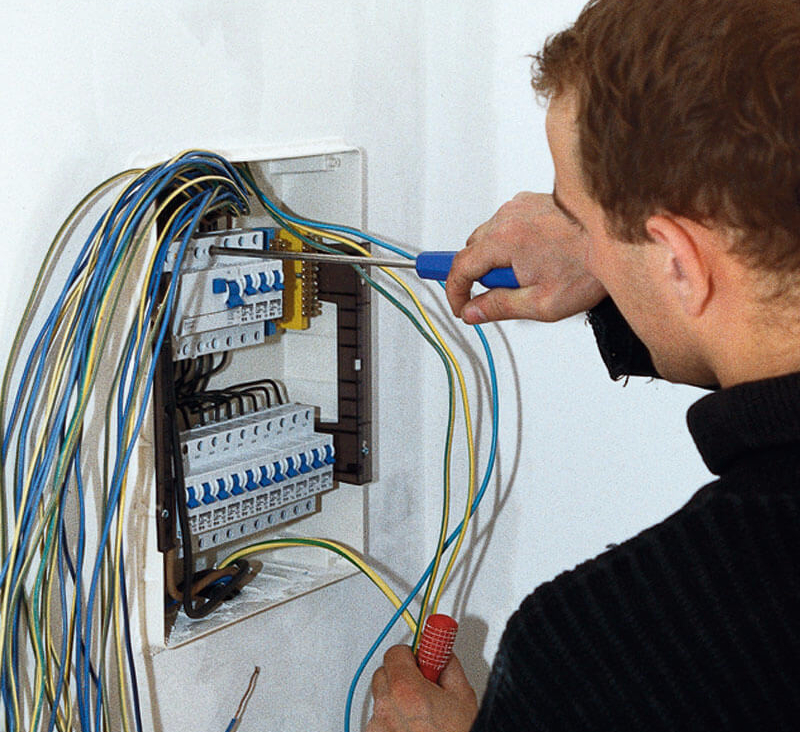

• монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
• после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Правила и схема монтажа электропроводки

Регламентирующая документация

Прежде чем приступить к работам по обустройству электросети, нужно внимательно изучить Правила Устройства Электроустановок (ПУЭ). Этот документ регламентирует основные положения при работе с электрообородуванием, благодаря чему достигается безопасность и надежность эксплуатации электросетей.

После ознакомления с основной документацией можно начинать монтаж проводки. Все работы по обустройству такой системы можно условно разбить на несколько этапов, каждый из которых имеет свои правила.

Пошаговый монтаж электропроводки

Подготовительный этап

Здесь нам предстоит решить несколько важных вопросов:

1. Выбор типа проводки. Смонтировать электропроводку можно двумя различными способами: наружным или внутренним (скрытым).

Скрытый способ монтажа предполагает укладывание кабеля в специально подготовленные выемки – штробы, которые потом будут оштукатуриваться. Этот способ довольно трудоёмкий, но выглядит более эстетично: снаружи нет ни проводов, ни коробов, которые могут испортить вид помещения. Его можно проводить только при первичном обустройстве проводки или же при капитальном ремонте помещения. После завершения всех работ невозможно изменить конфигурацию электросистемы.

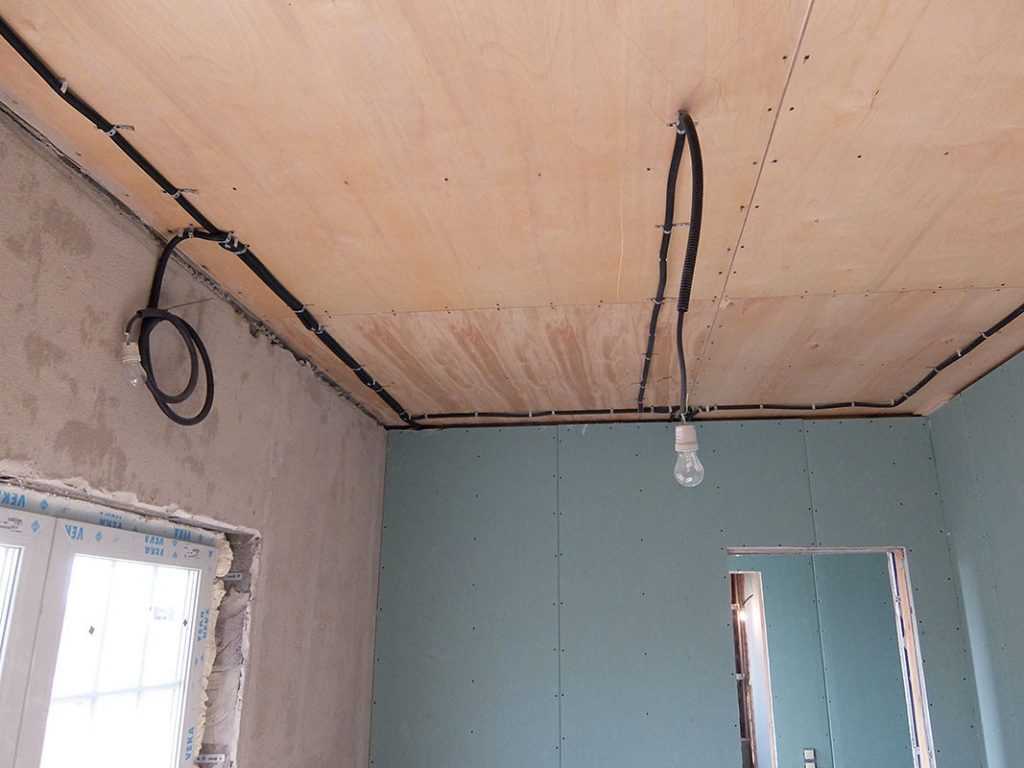

Наружная электропроводка производится путём укладывания кабеля в специальные короба, установленные на стенах, а также потолках. Этот способ более простой, а также позволяет изменять конфигурацию электросистемы в случае необходимости.

2. Составление схемы электропроводки. Составление такой схемы даёт возможность определить оптимальный вариант расположения магистралей, электроточек, просчитать количество необходимого оборудования и кабеля, упрощает процесс установки оборудования. Создание схемы можно разделить на несколько этапов:

                        а. Составление плана помещений. Можно самостоятельно составить план, промеряв рулеткой все стены, а можно воспользоваться копией чертежа с техпаспорта на квартиру. Для составления собственного плана удобно воспользоваться листом в клетку, где одну клетку можно условно принять за полметра.

                        б. Определение мест расстановки мебели. Для того чтобы избежать такой ситуации, когда розетка оказывается за шкафом или холодильником, необходимо на схеме обозначить предполагаемую расстановку мебели. Это позволит расположить электроточки в удобных для пользования местах.

                         в. Определение мест для освещения. Необходимо установить количество светильников, их местоположение, обозначить магистрали для освещения, места для электрораспределительных пунктов, а также переключателей.

                        г. Определение мест под розетки. Количество розеток определяется с учетом планируемого размещения бытовых приборов и мебели. Также обозначаются розеточные магистрали и электрораспределительные коробки.

                        д. Обозначение силовых магистралей. Для потребителей свыше 2 кВт рекомендуется проводить выделенные линии. Это может быть бойлер, электропечь, посудомойка, теплый пол и пр. Всех таких потребителей нужно отметить на схеме, а также предусмотреть для них отдельную магистраль.

3. Разметка. После составления схемы нужно разметить все электроточки и магистрали в помещении. По ПУЭ есть несколько правил монтажа электропроводки, которые обязательно нужно учитывать:

• Все основные элементы должны находиться в  доступных местах. Выключатели нужно устанавливать на высоте 60-150 см от пола. Они должны располагаться так, чтобы дверь не мешала доступу к ним. Также рекомендуется располагать выключатели на расстоянии 10-20 см от дверного проёма.
• Розетки должны находиться на высоте 50-80 см от пола. Проводка и все электроустройства должны быть не ближе чем на 50 см от печей, отопительных приборов, труб и пр. источников тепла.
• Проводку следует монтировать на некотором удалении от пола – 15-20 см, потолка – 15 см, перекрытий – 5-10 см, дверных и оконных проёмов – 10-20 см, газовых труб – 40 см.
• Внутренняя прокладка кабеля осуществляется параллельно или перпендикулярно по отношению к полу, повороты выполняются только под углом 90°. Обязательным является составление плана с точным расположением скрытой электропроводки.
• При прокладке рядом нескольких кабелей необходимо придерживаться расстояния между ними не менее 3 мм или же использовать гофротрубу или короб для каждого проводника.

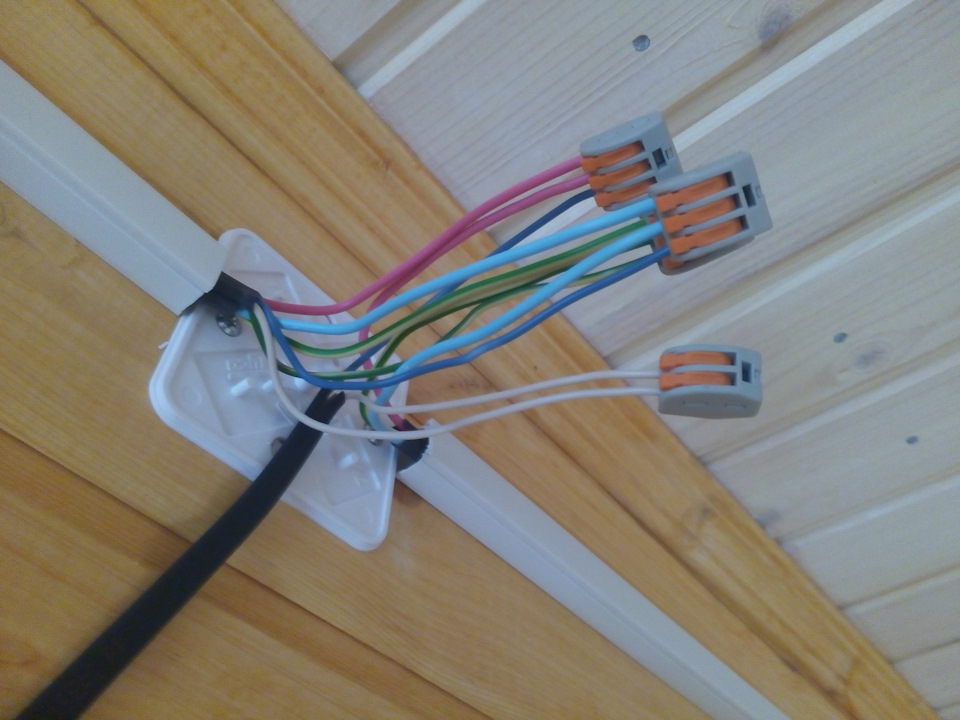

• Разводка и соединение проводов производится только в электрораспределительных коробах. Запрещается напрямую соединять медные и алюминиевые кабеля, а также использовать необработанные скрутки.

4. Расчет кабеля и необходимого оборудования. После того как произведена разметка и определены плановые потребители, необходимо рассчитать сечение кабеля. Расчет осуществляется на основании предполагаемой мощности потребителей по следующей формуле:

I= P / U,

где P – общая мощность приборов, которые планируется использовать (Ватт), U – напряжение в сети (Вольт).

В типовых схемах электропроводки часто  встречаются такие параметры:

• осветительные контуры – 3х1,5 мм2 или 3х2 мм2;
• розеточные группы – 3х2,5 мм2;
• потребители мощностью до 5 кВт (кондиционеры, стиральные машины) – 3х2,5 мм2,
• потребители свыше 5 кВт (электроплита, духовка, теплый пол) – 3х4 мм2.

Использовать кабель с меньшим сечением нельзя, т.к. это чревато перенапряжением, излишним нагреванием, плавлением изоляции, а также возможностью пожара.

Также рассчитывается необходимое количество и мощность защитного оборудования: УЗО, дифавтоматов, автоматов, реле напряжения и пр.

5. Закупка. Приобретать электрооборудование лучше от проверенных производителей и обязательно сертифицированное по всем требованиям. Компания DS Electronics выпускает качественные реле RBUZ, которые помогут защитить оборудование от различных аварий в электросетях.

Основной этап – монтаж электропроводки.

Этот этап включает в себя:

1. Подготовка мест под розетки, освещение, а также электрораспределительные короба. В местах установки предполагаемых электроточек высверливаются отверстия необходимого размера для дальнейшей установки в них подрозетников, распределительных коробов.
2. Подготовка штроб или монтаж короба. Штробы должны быть глубиной около 20 мм, а шириной позволяющей свободно разместить все провода в гофротрубе. Штробирование производится болгаркой, но лучше использовать специальный штроборез.
3. Установка электрораспределительных коробок, подрозетников, прокладка кабеля.
4. Подведение кабеля к щиту, монтаж электрораспределительного щита.

Завершающий этап – установка и подключение оборудования.

На данном этапе устанавливается все электрооборудование, а также производится его подключение к электросети. Собирается электрощит, подключается к готовой проводке. Сотрудниками компании-поставщика электроэнергии производится подключение ввода электропитания. Тестирование работоспособности системы проводится путём поочередного включения автоматов в щитке.

Заключение

Монтаж электропороводки — дело довольно сложное и очень ответственное. Ошибки, просчёты могут привести к непредвиденным последствиям и даже к пожару, а также жертвам. Не стоит рисковать здоровьем и браться за монтаж проводки собственноручно без должного опыта, а также багажа знаний.

Оцените новость:

Поделиться:

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

• Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они будут протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия

Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!
