Устройство ендовы крыши из металлочерепицы: монтаж

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила.

Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы.

Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

1. Установить её прочно и безопасно.
2. Дать ей возможность дышать.
3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове.

В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил.

Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка.

При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто.

В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку.

Существует два основных узла, определяющих места устройства гидроизоляционного барьера.
Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны.

Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам».

Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм.

Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
2. Выполнить устройство сплошного настила из досок.
3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

8. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
9. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
10. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
11. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет.

Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.

1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
3. Бережно очищать кровлю от чрезмерного скопления снега.

Монтаж ендовы при кровле металлочерепицей

Монтаж ендовы при кровле металлочерепицей

Ендова – одна из основных и значимых конструкций крыши, представляющая собой внутренний угол, образованный на участках стыка двух скатов. Это своеобразный лоток для сбора дождевых и талых вод. В то же время, это одно из наиболее уязвимых мест на крыше, так как именно здесь, из-за постоянного воздействия воды, образуется повышенная нагрузка.

Поэтому, производя монтаж крыши из металлочерепицы, устройству ендовы уделяется особое внимание. Производится хорошая герметизация, все работы выполняются качественно, с соблюдением всех установленных правил.

Монтаж ендовы при кровле металлочерепицей своими руками

Ендовы могут быть следующих видов:

• открытая ендова;
• переплетенная ендова;
• закрытая ендова.

Крыша, имеющая крутой скат нуждается в устройстве переплетенной или закрытой ендовы, в том случае, когда соседние панели соединены стыком или переплетены друг с другом. Такой способ устройства ендовы потребует дополнительных расходов на устройство гидроизоляции. Тогда как при оборудовании открытой ендовы, вода беспрепятственно будет стекать с крыши, и гидроизоляция в этом случае не нужна.

Ендова постоянно, на протяжении нескольких лет эксплуатации будет подвергаться воздействию воды, поэтому ее следует оборудовать из металлических листов, имеющих вид планок.

При проведении монтажа ендовы следует выложить сплошную обрешетку по обеим сторонам от стыков скатов. Необходимо также по желобу из дерева проложить гидроизоляцию.

В местах стыковки двух отрицательных углов, устанавливается планка нижней ендовы, именно она выполняет функции защиты стыков ендовы от попадания воды в пространство под кровлей. Ее следует укладывать непосредственно перед монтажом металлочерепицы. Для улучшения примыкания ендовы к металлочерепице необходимо использовать специальный саморасширяющийся уплотнитель, который прокладывают между металлочерепицей и планкой нижней ендовы.

В то же время планка верхней ендовы носит в основном функции декоративного элемента. Именно с ее помощью стыкам двух скатов придается эстетичный внешний вид. Ее прикрепляют поверх листов черепицы к верхней части их волн. Шаг крепления должен составлять от 30 до 50 см. Производить фиксацию следует аккуратно, учитывая нижнюю планку ендовы, чтобы случайно не повредить ее саморезами.

Монтаж ендовы при кровле металлочерепицей. Видео

Ендова для металлочерепицы, ее особенности и пошаговая инструкция по монтажу

Главная › Конструкция дома › Кровля

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность  срока службы материалов, но и внешний вид  готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла  между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный  строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

• Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
• Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
• Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы  обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия  это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

• При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот  меньшее количество скатов на крыше позволяет без трудностей  построить конструкцию.
• При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
• Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
• В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться  ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

• Измерительная рулетка
• Карандаш
• Шнур обивочный
• Шпатель небольшой формы
• Молоток
• Нож кровельный
• Фен строительный средней мощности
• Пистолет клеевой
• Гвозди
• Деревянные брусья
• Инструмент, с помощью которого огибают кромки
• Материал для гидроизоляции
• шуруповерт
• саморезы
• станок для резки метала
• линейка
• заклепки стальные
• уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

монтаж необходимо проводить с использованием саморезов  которые выпускаются  с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

• монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
• Проведение гидроизоляции крыши – можно использовать материал рубероид
• Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
• Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
• Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
• Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
• Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
• Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
• Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы  делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление  происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

• Внутренние изгибы имеют хорошую защиту
• Снижение негативного воздействия окружающей среды
• Эстетический вид улучшается
• Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

• Необходимо качественно клеить ленты, герметизирующие —  это предотвратит попадания мусора и воды
• Обрешетку следует устанавливать, начиная снизу на капельники.
• Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

• Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
• Монтаж ендовы следует проводить  вместе с остальными работами, не следует откладывать  эту работу на длительный срок
• В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
• Материал для ендова должен прочным, прочнее, чем сам настил кровельный
• Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
• Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
• Тип закрытой ендовой имеет более привлекательный вид
• Основа под конструкцию должна быть прочной
• Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
• Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид. Монтаж ендовы под металлочерепицу Ссылка на основную публикацию

Установка ендов на крышу из металлочерепицы

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

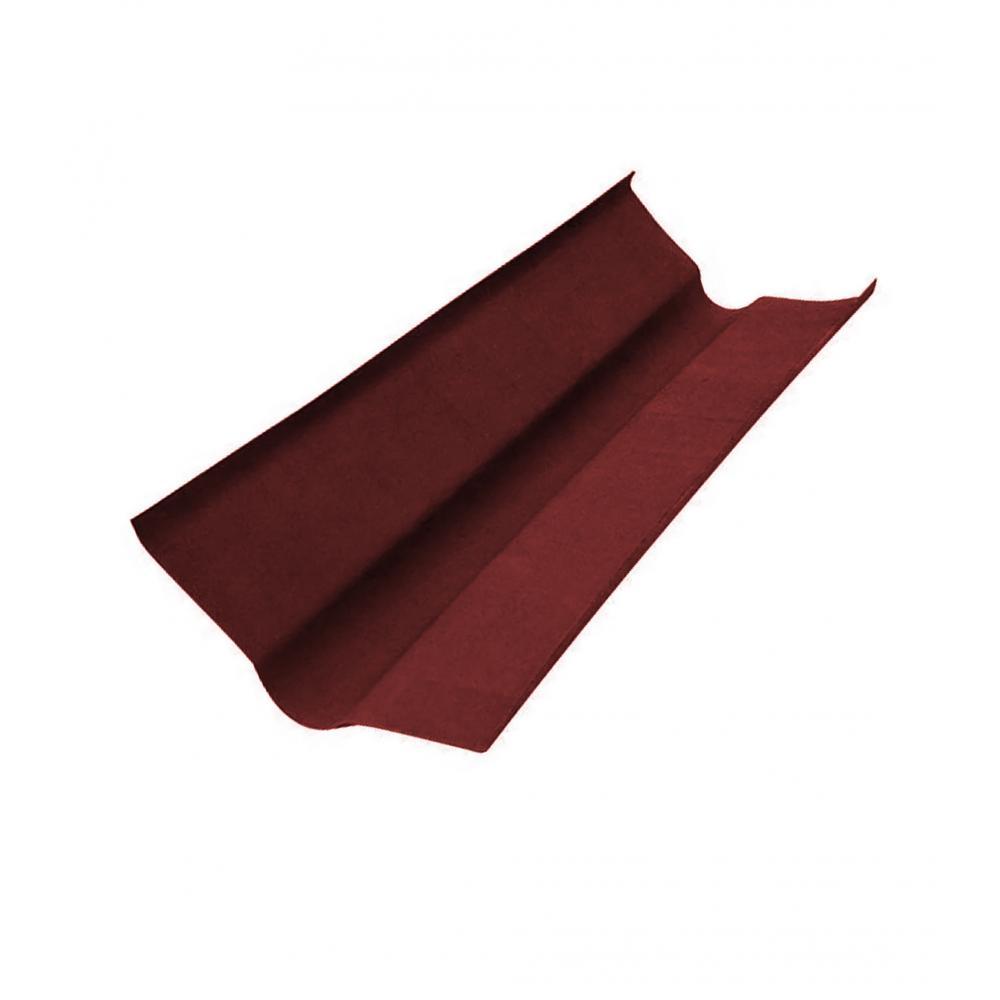

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.

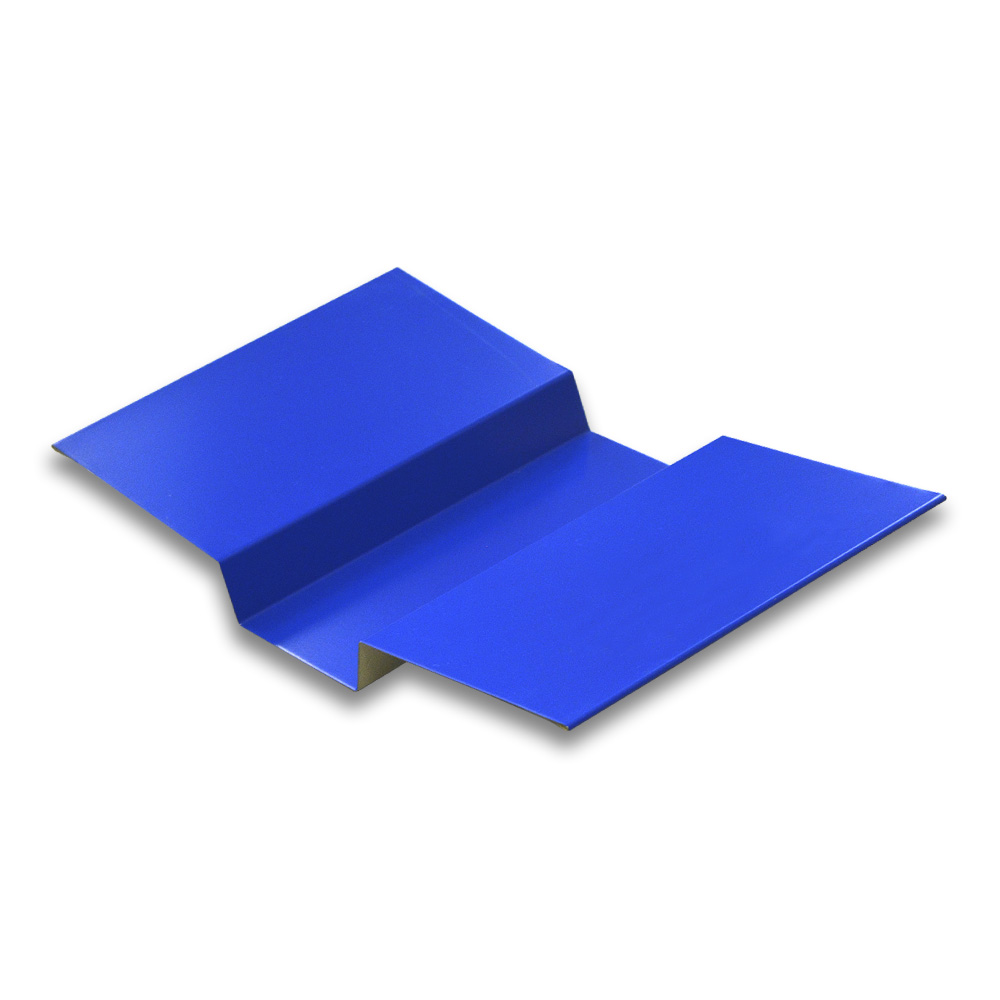

2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

• открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
• закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
• переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте  также: гидроизоляция кровли из металлочерепицы.

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Видео по теме:

Устройство ендовы крыши из металлочерепицы

Металлочерепица – это один из самых практичных и недорогих кровельных материалов, который благодаря своей уникальной конструкции с двусторонним полимерным покрытием имеет отменные эксплуатационные свойства. Устройство крыши из металлочерепицы обеспечивает легкую, прочную и качественную конструкцию кровли с длительным сроком эксплуатации и доступной ценой. Для самостоятельного устройства крыши подобного типа, следует знать основные правила расчета материалов, основные типы крепления, уметь пользоваться слесарным инструментом и детально изучить все особенности работы по учебному видео.

Расчет количества кровельного материала

Для заказа необходимого количества металлочерепицы необходимо посчитать требуемое количество кровельного материала. Рассмотрим конструкцию листа металлочерепицы: поперек ската находятся волны, а вдоль него располагаются ряды. Шагом металлочерепицы называется расстояние между рядами. Если лист состоит из 6 волн с шагом 350 миллиметров, тогда его называют одномодульный. На сегодняшний день в продаже есть следующие листы :

• одномодульные;
• трехмодульные;
• шестимодульные;
• десятимодульные.

Нижняя часть листа на расстоянии 50 мм от края называется нижний рез, а верхняя часть на том же расстоянии – верхний рез. Чтобы посчитать необходимое количество металлочерепицы, необходимо сделать чертеж крыши и разложить по ней материал с учетом того, что стыки и волны составляют единое целое, как по ширине, так и длине кровли. В районе конька следует делать минимальный заход под него. Одно из главных правил при устройстве кровли – это минимальное количество отходов закупаемого материала. На многих учебных видео материалах можно подробно рассмотреть основные конструктивные элементы металлочерепицы.

Техника безопасности и технология производства работ

Механическая прочность металлочерепицы очень большая, но при работе с ней требуется соблюдение определенных правил. На первом этапе кровельный материал распаковывается и раскладывается по стопкам на земле. Брать листы необходимо только в защитных рукавицах, иначе есть опасность повредить руки. Если листы еще не закреплены, за ними ведут тщательное наблюдение. Это связано с тем, что они могут срываться ветром. Поднимать металлочерепицу на необходимую высоту следует по направляющим из досок. При перемещении по крыше из металлочерепицы соблюдают следующие правила :

• обувь должна иметь только мягкую подошву;
• ходить и наступать на гребни волны запрещено;
• наступают не полностью на ступню, а только на носки;
• в одной выемке запрещено нахождение более чем одной ноги;
• передвижение по крыше происходит только параллельно скату.

Для раскроя сложных участков крыши (например, в обход вентиляционного канала или дымохода) допускается резать материал непосредственно на месте монтажа. Применение угловой шлифовальной машины (болгарки) запрещено в связи с опасностью повредить защитный полимерный слой. Основным инструментом должны быть электрические высечные ножницы или ножницы по металлу. При раскрое листов необходимо работать в защитных очках и рукавицах. Перед началом работ желательно ознакомиться с учебным видео с примерами выполнения кровельных работ.

Технология крепления металлочерепицы

Саморезы для крепления металлочерепицы должны обладать защитным слоем в цвет кровельного материала. Их стандартный размер составляет 4,8х28 миллиметра, дополнительно они оснащаются прокладкой ЭПДМ. Винты вкручиваются перпендикулярно обрешетке до состояния немного сжатой прокладки. Сильно перетягивать прокладку не следует, недожимать тоже чревато последствиями. При образовании стальной стружки её аккуратно смахивают щеткой с мягким ворсом. Штатным местом для установки самореза является расстояние между гребнями соседних волн. При укладке металлочерепицы соблюдают следующую технологию :

• Стыковка происходит по волнам, что способствует защите кровли от бокового ветра. Состыковка листов включает вкручивание в гребень волны верхнего листа немного ниже линии штамповки. Первыми крепятся продольные стыки, а затем уже все остальные.
• Состыковка листов происходит по рядам, где крепится каждая волна. При этом стык обязательно попадает на доску обрешетки.
• Для крепления на карнизе используют два способа. В первом случае вода в желоб водостока стекает непосредственно с металлочерепицы. С этой целью ее укладывают с выступом за карниз на пять сантиметров, а карнизная доска выбирается толще досок обрешетки на 1 – 1,5 сантиметра. Саморезы в этом случае вкручиваются на 6 сантиметров выше линии штамповки через одну волну. Второй способ крепления используется при ступенчатом карнизе или нарушенной геометрии крыши. В этом случае вода стекает на карнизную планку, а затем в желоб водостока.
• Опорой для конька является самая верхняя доска обрешетки. Она должна быть толще, чем доски обрешетки не менее чем на 1 сантиметр. Это связано с необходимостью обеспечить наличие вентиляционного зазора. Конек прикручивается к листам кровельного покрытия при помощи саморезов, которые располагают на расстоянии 80 сантиметров друг от друга. Крепление винтами производят по гребню волны на расстоянии не менее 5 сантиметров от конька.
• Схема монтажа кровли на торцах крыши предполагает использование крепления саморезами через одну волну, а крепление торцевых планок — в гребни волн. Торцевая планка крепится к фронтонной доске винтами с шагом 80 сантиметров.

Средний расход саморезов при устройстве крыши из металочерепицы составляет около 9 штук на один квадратный метр. Для новичков, которые ранее не занимались кровельными работами, следует детально изучить технологию крепления по учебным видео материалам.

Устройство ендовы

Перед началом работ по устройству ендовы следует убедиться, что слой гидроизоляции смонтирован правильно и не имеет повреждений, оставлены каналы для пропускания воды вдоль обрешетки. Для монтажа ендовы потребуется установить дополнительную доску между шаговой обрешеткой. Для этого нужно подготовить требуемое количество планок ендов и смонтировать их снизу вверх с обязательным нахлестом в 200-300 миллиметров. Нижнюю планку обрезают немного ниже линии карниза и делают на ней отбортовку строго в соответствии с линией карниза. Далее монтируют вдоль отбортовки планки ендовы, а под коньком используют универсальный уплотнитель. Листы металлочерепицы обрезают с таким условием, чтобы они не доходили 60-100 миллиметров до осевой линии ендовы с каждой стороны.

Крепление обрезанной металлочерпицы допускает вкручивание саморезов в штатные места на 10-15 сантиметров ниже от линии штамповки, но не ближе, чем 250 миллиметров от оси ендовы. Винты, которые прошли лист металлочерепицы и планку ендовы, плотно прижмут кровельный материал к ней в точках крепления. При вкручивании саморезов вдали от штатных мест существует вероятность образования зазора между листом кровли и ендовой, а это чревато протечками через нее в местах крепления винтами. Декоративные накладки ендовы крепят к верхним точкам примыкающих листов кровли.

Стоит учесть, что монтаж уплотнителя между декоративной планкой ендовы и металлочерепицей строго запрещается.

Накладки ендовы прекрасно декорируют разрезы металлочерепицы и снижают вероятность задувания снега между ней и ендовой. Вода собирается со скатов и конька, а далее попадает под накладку ендовы, после чего течет по линии сгиба основной ендовы. Листья и мусор также попадают под накладку и при соблюдении зазора между краями реза металлочерепицы со временем смоются водой. Более детально об устройстве ендовы можно посмотреть специальные видео, где специалисты наглядно рассказывают обо всех особенностях работы.

Стоит учесть, что дом, расположенный в лесу, требует регулярной чистки накладок ендовы и прочищения водяного канала.

Типы конька для металлочерепицы

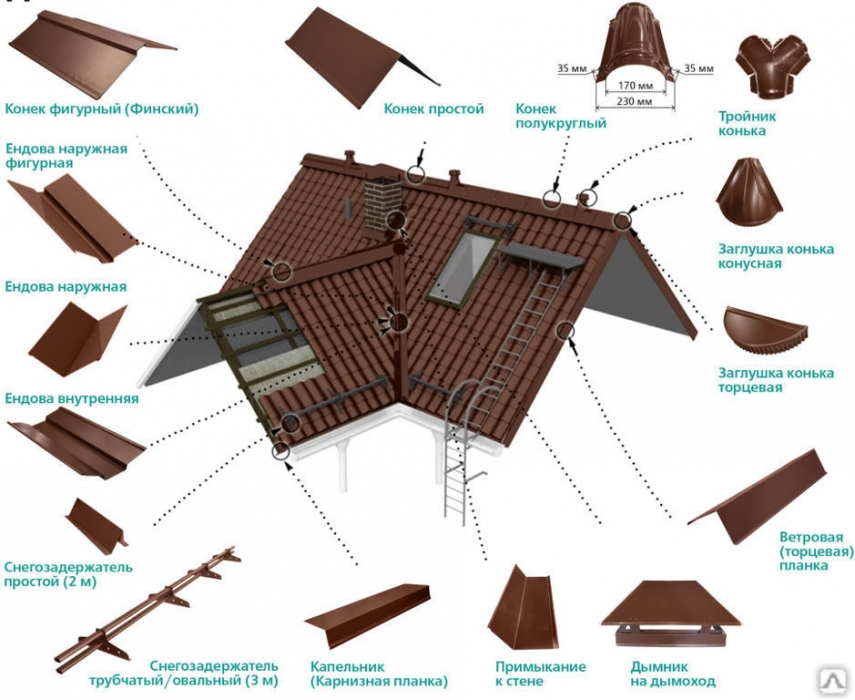

Конек для металлочерепицы предназначен для замыкания верхней кромки кровельного материала и надежного скрепления скатов крыши. Конек может иметь несколько основных типов :

1. Конек полукруглый. Используется для установки на стыках, в торцевой части конек закрывают специальными заглушками, которые придают ему эстетичный вид.
2. Прямоугольный конек. Применяют для разных типов крыш, его стоимость меньше, чем полукруглого и заглушки к нему не требуются.
3. Декоративный конек. Этот вид применяют для шатровых крыш, беседок и шпилей.
4. Конек в форме T- и Y элементов. Данные типы используют для скрепления между собой прямоугольных коньков.
5. Элементы с щипцовым концом используют для скрепления между собой коньков различных типов.

Сегодня существует достаточно много видео, где подробно описаны все виды конька и способы его применения.

Устройство защиты от грозовых перенапряжений

Крыша из металлочерепицы достаточно уязвима в отношении электрических разрядов, которые возникают в атмосфере. Давно известно, что металлические покрытия не только притягивают молнию, но и способны накапливать статический заряд. Это может привести к выходу из строя бытовой техники или даже создать опасность для жизни человека. По этой причине молниезащита домов с крышей из металлочерепицы – это очень важный вопрос, который следует детально изучить.

Для начала следует определиться с типом молниеотвода. Они бывают нескольких разновидностей. Первый тип конструкции предполагает установку на кровле стальной сетки. Устройство этого типа молниеотвода предполагает заземление и надежную защиту крыши от всех видов атмосферных перенапряжений и скопление статического электричества. Молниезащита с использованием стержневого молниеотвода является самой популярной конструкцией. При его использовании на крыше устанавливается стальной стержень, который обязательно подлежит заземлению.

Еще одним типом молниезащиты является стальной трос, натянутый выше кровли и заземленный хотя бы с одного конца. Данный тип устройства имеет преимущество в виде большой площади защищаемой зоны, поэтому при обустройстве значительных по площади крыш тросовый молниеотвод — это самый оптимальный вариант. Молниеотвод любого типа заземляют отдельной шиной заземления, которая должна иметь минимальное сопротивление, регламентируемое специальными нормами и правилами. Для правильного устройства молниезащиты и заземления необходимо посмотреть видео с примерами их исполнения.

Похожие новости

Комментарии (0)

Как сделать ендову на крыше из металлочерепицы

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.

Шаг 1. Подготовка основания

Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

О вентиляции кровли из металлочерепицей смотрите по ссылке .

Шаг 2. Крепление карнизной планки

Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

Шаг 4. Укладка листов металлочерепицы

Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

• Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
• Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
• Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
• Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
• Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу .

Шаг 5. Установка верхней ендовы

Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Монтаж металлочерепицы: пошаговая инструкция

Для загородных домов и частных построек отличным и недорогим, но при этом привлекательным вариантом стала кровля из металлочерепицы. Технические характеристики профиля позволяют крыше противостоять морозам, солнцу, воде и ветру. При этом имитация натуральной черепицы заметно облагораживает постройку. О том, как покрыть крышу металлочерепицей своими руками и какие особенности в себе несет укладка металлочерепицы, разбираем в статье ниже.

Принципы укладки металлочерепичного профиля

Перед тем как приступить к устройству кровли из металлочерепицы технология которой в принципе не сложна, нужно принять во внимание несколько важных требований:

• Так, укладка металлочерепицы должна проводиться на скаты, угол уклона которых не менее 14 градусов.
• Если длина ската крыши менее 6 м, то можно настилать материал сплошными листами, избегая горизонтальных нахлестов. Если же длина ската превышает 6-7 м, то придется резать листы поперек и собрать покрытие крыши в два ряда с горизонтальными нахлестами, чего желательно избегать.
• Если на крыше имеется старое покрытие, то его нужно обязательно демонтировать.
• Крепление металлочерепицы начинают со стороны, противоположной преимущественному направлению ветра в регионе. Так собирают крышу своими руками согласно технологии.
• Монтаж кровли из металлочерепицы (фиксацию листа) всегда проводят во впадинах между волнами в тех местах, где они примыкают к брусьям обрешетки.
• В нахлестах лист профиля крепят в каждое углубление.
• Самый первый нижний лист профиля фиксируют саморезами над выступом профиля (над мнимой черепичкой). То есть по направлению к себе. Такой металлочерепицы монтаж позволит всей кровле выдерживать значительные ветровые нагрузки.
• Остальные листы профиля крепят саморезами под изгибом профиля то есть по направлению от себя. Это место является самым жестким в листе металлочерепицы и, кроме того, таким образом, шляпки крепежей располагаются в тени выступов, а значит, с земли менее заметны.

Важно: перед проведением кровельных работ следует измерить ровность скатов крыши по диагоналям. Если имеется их перекос, то крышу можно выровнять с помощью обрешётки иначе металлочерепица монтаж которой проводится, ляжет неровным покрытием.

Расчет материала для кровельных работ

Чтобы крыша из металлочерепицы своими руками собиралась быстро, а главное без простоев, необходимо правильно рассчитать количество покрытия. Для этого нужно измерить длину одного ската и его ширину. Ширину свеса делят на полезную ширину листа профиля (за вычетом 5-10 см на нахлесты). Таким образом, получают необходимое количество листов для одного ската при условии, если его длина не превышает 6 м. Если же скат больше, то к полученному значению прибавляют то количество %, на которое длина ската превышает 6-метровое значение. В этом случае крепление металлочерепицы будет проводиться в два горизонтальных ряда.

Монтаж обрешетки по металлочерепичную кровлю

Устройство кровли из металлочерепицы требует качественного и точного монтажа обрешетки под нее. Поскольку каркас является основным скелетом, способствующим долговечности и прочности кровли. Чтобы устройство крыши под металлочерепицу прошло правильно, действовать нужно таким образом пошагово:

• Сначала по краям стропильных ног крыши монтируют свесы карниза. Они являются основным элементом в обрешетке, поскольку будут принимать на себя основную (фиксирующую) нагрузку от всего покрытия. Свес делают из доски сечением 100х50 мм. Его прибивают по краю стропильных ног.
• Теперь по всей крыше настилают гидроизоляционный материал (мембранное покрытие). При этом если устройство крыши из металлочерепицы проходит по сложной конструкции (вальмовая крыша), то гидроизоляцию сначала настилают на ендовы, а затем раскатывают горизонтальные рулоны покрытия по всем скатам. Стыки проклеивают гидроизоляционной лентой СП1.
• Как только гидроизоляция настелена, приступают к фиксации контробрешетки. Для ее монтажа применяют брус сечением 5х5 см. Все бруски набивают строго по стропильным ногам. Получившееся между свесом и контробрешеточным брусом расстояние закрывают специальной вентиляционной сеткой, которая предотвратит проникновение птиц в подкровельное пространство.
• На смонтированные брусья контробрешетки устанавливают держатели для системы водостока. Каждый из них должен быть изогнут с помощью гиба так, чтобы водосток формировал уклон 3 мм на каждый погонный его метр.
• Затем набиваем по карнизу брус, который будет несколько выше досок основной обрешетки. Такой элемент будет выступать фиксацией для нижнего профиля металлочерепицы.
• По фронтонам проводится установка планки с нанесенной заранее разметкой. Разметка должна иметь шаг наметин, равный высоте каждой черепички на листе профиля. На наметинах должны быть вбиты гвозди для контрольного шнура. При этом важно, чтобы разметка имела выступ на 5-7 см для свеса кровли на треть ширины водосточного канала. Такой монтаж своими руками будет точным.
• По установленным брусьям разметки на фронтонах натягивают контрольный шнур. И уже по нему набивают доски контробрешетки сечением 32х100 мм. Делается проверка ровности обрешетки уровнем.
• Далее демонтируют брус-разметку и набивают по фронтонам ветровую доску. Она должна несколько возвышаться над досками основной обрешетки и в итоге стать вровень с уложенной металлочерепицей.
• Осталось установить капельник и закрепить заранее собранную водосточную систему.

Важно: перед монтажом обрешетки все деревянные элементы необходимо обязательно обработать антисептиками и антипиренами для предотвращения гниения.

Совет: в местах примыкания металлочерпиицы к трубам, в ендовах и по краю ветровой доски желательно делать сплошную обрешетку.

Резка и подготовка листов покрытия

Если вы не знаете, как сделать крышу из металлочерепицы и при этом хотите провести монтаж металлочерепицы своими руками, то в первую очередь нужно понять, как заготавливают фрагменты кровли. В первую очередь нужно усвоить, что в большинстве случаев длины одного листа покрытия хватает на всю длину свеса. То есть здесь придется укладывать кровлю из металлической черепицы исключительно вертикальными рядами. Если же есть необходимость резать материал, то это делают специальными электроножницами, но никак не болгаркой. При работе алмазным диском лист профиля будет сильно нагреваться, что приведет к порче полимерного защитного покрытия на несколько см вниз от места реза. А при его отслаивании лист металлочерепицы будет подвергаться коррозии. Кроме того, искры от режущего инструмента могут повредить полимер на остальной площади листа. Поэтому такая технология кровли неправильная.

Стоит знать, что вес кровли равен всего 4-4,5 кг/м2. А потому технология устройства кровли из металлочерепицы позволяет поднимать на крышу покрытие в количестве нескольких листов одновременно. Их укладывают стопкой и поднимают на крышу по установленным от земли вверх брусьям-рельсам.

Важно: если вы хотите перекрыть крышу металлочерепицей своими руками, то помните, что работать в ветреную погоду запрещено, поскольку лист кровли обладает большой парусностью. Такая неверная установка профиля может повлечь как травму мастера, так и порчу кровли. Следует соблюдать это принцип руководства, чтобы покрывать крышу безопасно.

Укладка металлочерпичной кровли

Важно: тем, кто не знает, как положить металлочерепицу своими руками инструкция, стоит знать, что перед началом монтажа кровли крышу нужно заземлить. Поскольку металлический профиль очень хорошо проводит ток.

Совет: если проводится устройство металлочерепицы по шатровой крыше дома, то монтаж профиля начинают с верхнего пика ската по обе его стороны. В остальных случаях крыша из металлочерепицы кладется снизу, справа налево по принципу укладки стандартного шифера. Такое покрытие крышибудет прочным.

• Пошаговая инструкция гласит о том, что первый лист покрытия укладывают встык с ветровой планкой и опорным карнизным брусом. Прихватив лист саморезами в двух-трех местах, его тщательно выравнивают по уровню. И уже затем плотно фиксируют крепежами. На 1 м2 кровли должно приходиться 6-8 саморезов с плотными резиновыми шайбами. При этом по краям обрешетки профиль крепят через каждую волну.
• При стыковке листов по вертикали нужно следить, чтобы капельные канавки накрывались нахлестом следующего соседнего профиля.
• Все саморезы нужно вкручивать с помощью шуруповерта на малых оборотах патрона.

Монтаж металлочерепицы в ендове

Если не знаете, как перекрыть крыши металлочерепицей своими руками на сложных конфигурациях, покрыть ломаную крышу дома, то класть покрытие нужно с ендова. Собирается этот элемент крыши так:

• По двум сторонам от ендовы набивают брус с отступом от угла 10-15 см.
• На брус набивают пластиковые планки ендовы с нахлестом. Все стыки герметизируют лентой. Такая технология покрытия крыши металлочерепицей будет правильной.
• И только после этого настилают металлочерепицу. По окончании работ ендовы, как правило, закрывают декоративными планками в цвет покрытия. Их уложите также с нахлестом, снизу вверх.

Совет: теперь вы знаете, как правильно покрыть крышу металлочерепицей. Однако самостоятельно с работой вам не справиться. Хотя бы для ускорения работ по покрытиюкрыши из металлочерепицы своимирукамивоспользуйтесь чьей-то помощью.

Понравилась статья? Поделиться с друзьями:

Источники: http://vseokrovle.com/metallocherepica/28-ustrojstvo-kryshi-iz-metallocherepicy.html, http://roof-project.com/metallocherepica/mch-ustrojstvo-endovy.html, http://build-experts.ru/krysha-iz-metallocherepicy/

Монтаж ендовы при кровле металлочерепицей

Содержание:

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

• Образование правильного угла между смежными скатами.
• Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
• Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

• Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
• Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
• Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

• Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
• Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие детали должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

kryshadoma.com

Монтаж ендовы металлочерепицы своими руками

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

• Собственно металлочерепица
• Планки: кровельные, торцевые, коньковые
• Уплотнительные шайбы, саморезы
• Направляющая доска
• Доска обрезная
• Гидроизоляция
• Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

• Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
• Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
• Дрель
• Молоток средних размеров
• Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
• Мел или что-то, чем можно поставить отметку
• Стремянка
• Страховочные тросы (веревки)
• Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

• Переплетённой
• Закрытой
• Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

megabeaver.ru

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

1. Особенности разжелобка
2. Способы оформления
3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

stroitel-list.ru

Устройство ендовы крыши из металлочерепицы: фото и видео

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность. Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Оглавление:

Каким разжелобок может быть

Ендова крыши бывает двух видов:

• Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
• Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

• открытые;
• закрытые;
• переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

• гидроизоляция крыши – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;
• монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
• создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
• настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

• нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
• верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм. Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства

• Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
• Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
• Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
• Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.

Недостатки

• При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
• Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
• Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.

Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Важный практический совет: безопасность

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом соорудить громоотвод, который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

• молниеприемник;
• токоотвод;
• заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

ofacade.ru

Порядок и схема монтажа металлочерепицы – пошаговая инструкция

Содержание:

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

как ее обустроить и содержать

В составе кровельного пространства ендове, выполняемой в виде внутреннего угла, отводится очень важная роль. Располагаясь на стыке, соединяющем кровельные скаты различной направленности, она обеспечивает быструю эвакуацию собравшейся дождевой воды.

Что вы узнаете

Однако именно ендовы зачастую являются тем местом, которые обусловливают протекания крыш. Чтобы этого не случалось, при монтаже этих элементов должны соблюдаться определенные правила, содержание которых зависит от разновидности самого элемента и его расположения:

• по всему скату от карниза вплоть до конька;
• на части ската, не достигая его оконечных точек.

Ендова, соединяющая конек и карниз

При монтаже подобной ендовы необходимо придерживаться следующих правил:

• перед началом монтажа следует убедиться в корректной установке гидроизоляции по длине ендовы и в отсутствии в ней механических повреждений;
• ендова должна быть усилена дополнительной обрешеткой, уложенной в интервалах основной обрешетки крыши;
• монтаж ендовых планок следует производить на уже уставленных капельниках;

• планки ендовы следует начинать укладывать снизу вверх, размещая их внахлест до 30см. Нижнюю планку следует обрезать немного ниже кромки карниза, сделав по ней отбортовку, совпадающую с карнизной кромкой;

• по длине отбортовок ендовых планок и у конька следует установить универсальный уплотнитель;

• соседствующие с ендовой металлочерепичные листы необходимо обрезать так, чтобы они не доходили до оси желоба на 10см;
• ендову и кровельные листы крепят одинаковыми саморезами. Саморезы должны вкручиваться в предусмотренные места и проходить через металлочерепичный лист и через планку ендовы, не доходя до ее оси на 25см. Если допустить отступ от предусмотренных мест вкручивания саморезов, то между металлочерепичным листом и корпусом ендовы планкой может остаться зазор, следствием чего станут неизбежные протечки.
• следует внимательно следить, чтобы саморезы не закручивались ближе 25см от оси желоба;
• все зарезки следует аккуратно выравнивать, используя резиновую киянку;
• декоративная накладка (обналичка) ендовы монтируется следующим образом:
  • ее установку следует выполнять снизу вверх, создавая минимальное перекрытие в 10см;
  • обналичку ендовы следует закрепить в верхних точках металлочерепичных листов, примыкающих к ендове.

Выполняя монтаж, следует знать, что установка уплотнителя между металлочерепичными листами и обналичкой ендовы недопустима.

Обустройство ендов, полностью располагающихся в пределах ската

При обустройстве подобных ендов необходимо придерживаться следующих правил:

• перед началом монтажа следует убедиться в корректной установке гидроизоляции по длине ендовы и в отсутствии в ней механических повреждений;
• ендова должна быть усилена дополнительной обрешеткой, уложенной в интервалах основной обрешетки крыши. Подводку кровельного листа к стенке слухового окна выполняют так:
  • металлочерепичный лист, примыкающий к боковине слухового окна, нужно обрезать в длину, чтобы линия среза находилась на 20см выше выхода корпуса ендовы на плоскость ската. Обрезок листа вполне можно использовать при продолжении монтажа, добавив одномодульный лист, что позволит выйти на единую линию стыковки;

• чтобы подвести лист к передней стенке и к боковине слухового окна, необходимо выполнить вырезы по размерам последнего, а затем установить металлочерепичный лист.

• на границе со слуховым окном по листу следует установить универсальный уплотнитель;

• на карнизном свесе слухового окна нужно установить карнизную планку;
• установите планки ендовы. Их нижний край следует обрезать в карнизе так, чтобы выйти на плоскость ската. Край ендовы формуется резиновой киянкой, чтобы планка плотно легла на металлочерепичный лист;
• при необходимости удлинения ендовы нахлест должен составлять порядка 30см;
• стыковку сходящихся вверху ендовых листов следует производить, используя жестяницкие приёмы или саморезы в сочетании с герметиком.
• универсальный уплотнитель укладывается по отбортовкам ендовы;
• подготовьте все необходимое для укладки металлочерепичных листов по большому скату с использованием косых срезов;

• подготовьте к установке над ендовой первый лист из состава основного ската. Его нижний край должен находиться ниже места выхода ендовы в скат. Готовый лист следует наложить на установленную ранее металлочерепицу, находящуюся ниже ендовы с нахлестом в 20см. Это позволит зажать ендову между этими двумя листами;
• зазоры между осью ендового желоба и резаными листами должны составлять порядка 10см;

• фиксация всех элементов с помощью саморезов должна производиться с учетом правил, описанных выше;
• монтаж обналички выполняют снизу вверх, соблюдая нахлест порядка 10см;
• установку уплотнителя между листами кровли и обналичкой производить нельзя;
• фиксацию обналички следует производить в верхних краях соседних металлочерепичных листов;

• следует обязательно убедиться, что планки ендовы не повреждены саморезами крепления

Уход за ендовами металлочерепицы

Ендовы металлочерепицы должны постоянно содержаться в порядке и чистоте.

Если рядом с домом растут деревья, то накладки ендов следует периодически снимать и тщательно прочищать их водяной канал. Залежавшийся мусор может забивать сток и загнивать, вызывая коррозию металла.

Хотите поделиться с нами имеющейся у вас информацией? Тогда отправьте нам свой комментарий.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила

Усиление ендовы. Установка ендов на крышу из металлочерепицы. Определение и виды

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно!
При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: . При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: .

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно!
Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

В современном частном строительстве крыша дома выполняет не только защитную функцию. Многоуровневая кровля с башенками и скатами украшает все здание, а ендова кровли, то есть примыкание двух скатов, становится объектом особого внимания при строительстве, ремонте и обслуживании дома. На сопряжение плоскостей приходится повышенная нагрузка в виде снежных масс и наледи. На этих участках усиливают гидроизоляцию для предотвращения протекания.

Ендова кровли: конструкция и материал

В частном строительстве часто используется ендова алюминиевая – это прочный и легкий материал. Также для покрытия этого участка применяется оцинкованная сталь – практичное решение, обеспечивающее длительный срок эксплуатации всей конструкции.

Конструкция подразумевает два слоя: ендова внешняя и ендова внутренняя. Нижний уровень устанавливает на стыках, образующих отрицательные углы.

Монтаж внешнего уровня осуществляется по завершении кровельных работ. Можно оставить этот участок открытым, а можно украсить его декоративной накладкой.

Особенности стропильной системы ендовой крыши

Стропильная система с ендовой отличается более сложной конструкцией по сравнению с классической двухскатной крышей. Два ската соединяются в этом участке под произвольным углом, а на участке их стыка монтируется стропильная нога. К этому элементу закрепляются стропила, служащие опорой для скатов.

Если линия ендовы не слишком длинная (менее 2 м), достаточно закрепить стропила гвоздями, а при внушительной длине примыкания этот участок усиливают металлические накладки.

Обрешетка на ендове кровли подлежит усилению, а ее устройство определяется выбором кровельного материала:

1. Обрешетка под ендову для металлочерепицы требует монтаж дополнительных промежуточных планок, которые монтируются между основными. В результате расстояние между планками в два раза меньше стандартного, а длина дополнительных планок превышает ширину нижних основных планок.
2. Для профлиста, керамической черепицы и шифера требуются дополнительные продольные планки, располагающиеся вдоль всего участка ендовы. Ширина таких планок должна превышать 100 мм, и прибиваются они вплотную по 2-3 с каждой стороны. Так создается достаточно сильная основа, готовая поддерживать тяжеловесный кровельный материал.
3. Для ондулина требуются две доски шириной больше 100 мм. Их размещают с промежутком в 15 см от оси ендовы. В результате прямо по центру получается проем, куда укладывают ендовой желоб.
4. Мягкая кровля требует сплошную обрешетку на всей кровле, в том числе и на ендове.

Монтаж ендовы

Монтаж этого участка зависит от материала, выбранного для покрытия кровли. Прежде чем определиться, как правильно сделать ендову на крыше, необходимо выбрать, чем она будет покрыта.

Металлочерепица

Устройство ендовы крыши из металлочерепицы предполагает не только установку дополнительных планок обрешетки, но и укладку доборного элемента – оцинкованного листа. Он окрашивается в основной тон кровли и продается кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся небольшие бортики. Это ендова нижняя, защищающая уязвимый участок от проникновения влаги. Монтируется эта планка снизу, ее край заводится за свес кровли и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» формируется бортик.

Между бортиком и сливным желобом не допускается промежуток, иначе дождевая вода будет проникать под кровлю.

Следующий лист нужно уложить поверх первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (допускается также применение битумной мастики). Дальше укладываются еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлочерепицы крепятся одним из двух способов:

• саморезами;
• кляймерами.

Для максимального обеспечения гидроизоляции ендовы рекомендуются кляймеры, поскольку при применении саморезов в кровле получаются отверстия. Даже если они защищены резиновыми прокладками, есть опасность проникновения влаги.

На закрепленную планку необходимо прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Поверх монтируется металлочерепица. Ее нужно срезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается завершенным, однако некоторых владельцев не устраивает внешний вид этого участка, поэтому они прикрывают его декоративной накладкой. Это ендова верхняя, которая не только защищает стык, но и украшает кровлю.

Профнастил и шифер

Под кровельное покрытие этих видов вдоль всего участка ендовы требуется укладка дополнительных досок обрешетки, на которые укладывается гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их двухсторонний скотч.

Допускается сочетание уплотнительной ленты и герметика, который необходимо уложить с двух сторон от перегиба кровли. Зазор, который получается после монтажа кровли, заполнятся герметиком для предотвращения попадания воды и снега.

Когда кровлю покрывает профнастил, доступно несколько методов, как установить ендову:

1. Открытый вариант, когда планка не покрывается. Не доходя до сгиба 60 мм, материал кровельного покрытия отрезается. Чтобы спрятать планку и срезы, к обрешетке крепится декоративный желоб.
2. Закрытый вариант, когда лист покрытия обрезается непосредственно на линии стыка. Поскольку листы совмещаются плотно друг к другу, зазор между ними не образуется и не требует дополнительных декоративных элементов.
3. Переплетенный вариант, когда листы материала, заходящие каждый на другую сторону по очереди, перекрывают участок. Узлы ендовы из с переплетением выглядят привлекательно, но осуществляется затруднительно и доступен только в случае с мягким типом кровельного покрытия.

Ондулин

При применении этого кровельного покрытия обрешетка в участке ендовы кровли не сплошная, поскольку промежуток в 15 см имеется между двумя соседними планками (каждая по свою сторону от стыка). Именно сюда и укладываются разжелобки на кровле. Их монтаж осуществляется в несколько листов, которые укладываются поочередно, начинаясь снизу. Первый укладывается на одном уровне с краем кровли и прибивается к обрешетке. Второй лист перекрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листов. Материал обрезается с запасом в 5-6 см в два этапа: сначала приблизительно, потом точно. Уложенные листы закрепляют кровельными гвоздями с крупной шляпкой, имеющей цвет кровли.

Оформление слухового окна

Форма слухового окна может быть треугольной, вальмовой, арочной или иного вида. Оно предназначается для освещения подкровельного пространства и выхода на кровлю. Ендова на слуховом окне требует надежной защиты от влаги, поэтому следует усилить гидроизоляцию и герметизацию.

Этот участок требует особой защиты ендовы крыши: схема монтажа зависит от выбора кровельного материала и конфигурации слухового окна.

Часто предпочтение отдается ондулину, который укладывается следующим образом:

1. Ширина обрешетки под этим материалом не меньше 30 см.
2. Монтаж покрытия осуществляется до верхнего уровня слухового окна, доходя до ската.
3. На участок стыка укладывается ондулин поверх кровли слухового окна.
4. Вентилируемый заполнитель укладывается между кровлей и ендовой.
5. К обрешетке слухового окна крепится нижняя часть покрытия ендовы.
6. Количество ендов зависит от ширины слухового окна. Если она превышает 1 м, требуется монтаж двух и более ендов. Их укладка происходит с торцевым перекрытием в 15 см, а место нахлеста защищается монтажной лентой.
7. Покрывающий фартук защищает нижнюю часть окна. Стык между фартуком и окном также покрывается монтажной лентой.

Необходимо качественно защитить ендовы со всех сторон от слухового окна, чтобы не допустить проникновения влаги.

При проектировании и строительстве частного дома необходимо знать, что такое ендовы на крыше и как они монтируются. Механизм укладки зависит от кровельного материала, но есть и общие черты, например, усиление обрешетки и гидроизоляции. Надежная ендова – это залог длительной эксплуатации кровли и всего здания.

Правила монтажа ендовы и анализ ошибок — видео

Наиболее сложным и трудоемким участком работы принято считать обустройство ендова на крыше. Простые двухскатные крыши постепенно вытесняются сложными ломаными конструкциями с кукушками и кровельными окнами, непростым пересечением кровельных скатов. Даже опытные кровельщики не особо любят работать с ендовой крышей, из-за непростой технологии сборки. Времени и сил на герметизацию ендова уходит много, а малейшая оплошность в работе может стать причиной серьезных проблем.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

Важно!
Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.

В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

• С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
• Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

К сведению!
Некоторые специалисты утверждают, что узел ендова взаимно увеличивает прочность и устойчивость каждого из двух смежных стропильных каркасов крыши.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135 о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно!
Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

• На основе подкладочного металлического элемента;
• Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100 о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно!
После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45 о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Конструкция крыши играет очень большую роль в создании внешнего облика дома. Фантазия архитекторов подчас просто поражает воображение замысловатыми формами крыш индивидуальных жилых зданий. Множество пересекающихся под разными углами плоскостей из цветного профнастила выглядит необычно и оригинально.

Но сложность кровли имеет и оборотную сторону. Выбирая конструкцию крыши, нужно всегда помнить, что главная ее задача — это защита здания от дождя и снега. При этом любой стык скатов крыши между собой несет потенциальную опасность нарушения герметичности кровельного покрытия и возникновения течи.

Одним из самых ответственных мест в кровлях сложной формы является внутренний угол в месте пересечения двух скатов. Называется этот элемент кровельного покрытия ендовой. Именно ендова для профнастила принимает осадки с плоскостей пересекающихся скатов. Во время дождя по ендове стекает поток воды, собираемый с большой площади, а зимой в ней всегда скапливается снег, увеличивая нагрузку на стропильную систему.

Поэтому нужно знать, как сделать ендову правильно и уделить конструкции этого узла кровельного покрытия особое внимание.

Устройство ендовы крыши из профнастила

Как уже говорилось выше, ендова — это место соединения двух скатов крыши, образующее желоб. Ендова для профнастила может быть трех основных типов:

• открытая;
• закрытая;
• переплетенная (комбинированная).

В открытой ендове нижние части кровельного покрытия скатов заканчиваются специальным желобом, роль которого выполняет нижняя планка ендовы на профнастил. Именно она и служит для отвода воды в водосточный желоб.

После монтажа профнастила на скаты крыши, на место их стыка устанавливается верхняя планка ендовы. Этот элемент выполняет больше декоративную функцию, закрывая края кровельного покрытия. На рисунке показано устройство ендовы из профнастила.

Закрытая ендова для профнастила отличается от открытой тем, что в ней листы кровельного покрытия в месте стыка подгоняются вплотную друг к другу. В этом случае верхняя планка ендовы не устанавливается.

Переплетенная конструкция ендовы крыши еще более сложная. В такой конструкции листы кровельного покрытия в месте соединения заводятся друг на друга в шахматном порядке.

Для крыш из профнастила чаще всего используется открытое устройство ендовы кровли.

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная. Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками.

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

Как правильно сделать ендову кровли из профнастила полностью герметичной:

1. Гидроизоляционная мембрана; 2. Клей-герметик; 3. Самоклеящаяся лента-фиксатор
4. Планка ендовы; 5. Лист профнастила.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать , приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро.
Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

• Собственно металлочерепица
• Планки: кровельные, торцевые, коньковые
• Уплотнительные шайбы, саморезы
• Направляющая доска
• Доска обрезная
• Гидроизоляция
• Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

• Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
• Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
• Дрель
• Молоток средних размеров
• Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
• Мел или что-то, чем можно поставить отметку
• Стремянка
• Страховочные тросы (веревки)
• Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

1. Установка направляющих
2. Ендова
3. Металлочерепица

Вообще, ендова может быть:

• Переплетённой
• Закрытой
• Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову.
После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли.
Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы . Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли.
Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Металлический оклад — Страховой институт безопасности бизнеса и дома

Шпилька : сплошная металлическая полоса или угловой элемент, используемый для крепления металлических компонентов

Зажим : цельный металлический компонент или угловой элемент, используемый для скрепления двух или более металлических компонентов вместе

Перекрытие : покрывающий элемент на верхней части стены парапета, подверженный воздействию погодных условий, обычно изготавливаемый из металла и имеющий наклон для отвода воды

Встречная планка : формованный металл, прикрепленный к стене, бордюру, трубе, крышному элементу или другой поверхности или в них, для покрытия и защиты верхнего края базовой планки и связанных с ней крепежных элементов; (адаптировано из глоссария NRCA)

Капельная кромка : металлический отлив или другой выступающий компонент с выступающей наружу нижней кромкой, предназначенный для контроля направления капающей воды и защиты нижележащих компонентов здания

Капельная — выбить : нижняя часть вертикального гидроизоляционного элемента, которая отклоняется от здания; он предотвращает капиллярное действие за отливом и часто подшивается для зацепления с зажимом или зажимом ; (не включен в глоссарий NRCA)

Капельный крюк : также называемый «слепой капель», это нижняя часть вертикального гидроизоляции, которая направлена ​​назад к зданию; он предотвращает капиллярное действие за отливом и часто зацепляется за планку или зажим ; (не включен в глоссарий NRCA)

Фасция : вертикальная или крутоскатная крыша или обшивка, расположенная по периметру крыши; (адаптировано из глоссария NRCA)

Застежка: любое из множества механических крепежных устройств, включая гвозди, винты, болты и заклепки; (адаптировано из глоссария NRCA)

Отбойник для гравия : фланцевое устройство, обычно металлическое, предназначенное для предотвращения смыва щебня с крыши; (адаптировано из глоссария NRCA)

Парапетная стена: часть вертикальной стены, выступающая над линией крыши; (адаптировано из глоссария NRCA)

Reglet: прорезь в стене, обычно кирпичной, или установленный на поверхности приемник из листового металла, в который вставляется планка или встречная планка; (не включен в глоссарий NRCA)

Фланец крыши: горизонтальная или наклонная секция гидроизоляции, прикрепляемая к настилу крыши; (не включен в глоссарий NRCA)

Долина : облицовка, устанавливаемая там, где две плоскости крыши пересекаются под углом вниз или «V»; (не включен в глоссарий NRCA)

8-дюймовый прямой ствол | Плитка MCA

Объединенная методистская церковь Уилшира

Гонолулу Хейл, Гонолулу, HI

8-ДЮЙМОВЫЙ ПРЯМОЙ СТВОЛ MISSION
Код товара: UA02

Глиняная черепица 8-Inch Straight Barrel Mission производилась на Западном побережье более 100 лет и ее можно увидеть во многих церквях, общественных центрах и университетах.MCA может воспроизвести эту вневременную классику как для реставрации исторических объектов, так и для нового строительства. MCA овладела искусством воспроизведения цветов и текстур очень старой плитки, чтобы она соответствовала существующей плитке на зданиях более раннего периода или придавала новым зданиям историческую привлекательность.

8-дюймовая черепица с прямым стволом Mission производится в США и соответствует стандарту ASTM C1167 Grade I, высочайшему качеству доступной глиняной черепицы. Этот продукт имеет конкурентоспособную цену и имеет 50-летнюю ограниченную гарантию.

Метрическая конверсия пиломатериалов — это фактические размеры пиломатериалов; использовать пиломатериалы максимально близких размеров.
* Размер головы плитки.

8-дюймовый прямой ствол Mission Blend Selections

F40 Натуральный красный

Среднее отражение солнечного света.- 0,45
Среднее тепловое излучение. — 0,88
CRRC Идентификационный номер продукта # Неактивен

2F43 Кирпично-красный

Среднее отражение солнечного света. — 0,42
Среднее тепловое излучение. — 0,84
CRRC Идентификационный номер продукта # Неактивный

2F22 Сиена жженая

Солнечное отражение — 0,31
Тепловое излучение — 0,84

CB366 Смесь Александра и Болдуина

B308 Каньон Красная смесь

Среднее отражение солнечного света.- 0,38
Среднее тепловое излучение. — 0,85

CB425 Смесь Nob Hill

Среднее отражение солнечного света. — 0,44
Среднее тепловое излучение. — 0,88

Также доступны во всех стандартных и дизайнерских смесях без изображения

ПРИМЕЧАНИЕ. Некоторые плитки могут иметь небольшие различия в цвете из-за природы глиняной плитки и ограничений и / или вариаций просмотра фотографий на вашем индивидуальном мониторе, а также из-за его переменного цвета и / или схемы разрешения.

Глиняная черепица с прямым стволом 8 ″ Спецификация

Руководство по установке TRI

TRI Руководство по установке в холодную и снежную погоду

CC / коды, сертификаты

• Единый отчет об оценке IAPMO № 0356 (охватывает город Лос-Анджелес и заменяет ICC-ES)
• Класс A, E108 (UL790)
• ASTM C1167, класс 1
• Сертификат TDI RC-21
• Утверждение округа Майами-Дейд 17-0329.14 Опыт 16.02.22
• Строительный кодекс Флориды, FL22539.2

Щелкните следующие ссылки, чтобы просмотреть отчеты в формате PDF:

Единый отчет об оценке МАПМО № 0356

Паспорт безопасности данных

Сертификат

TDI; RC-21

Утверждение округа Майами-Дейд 17-0329.14 Exp. 16.02.22

Строительный кодекс Флориды, FL22539.2 (онлайн-перечень продуктов FBC)

Мозаика | Дальтиль

Часто задаваемые вопросы о мозаичной плитке

Что такое мозаичная плитка?

Мозаичная плитка — это любая комбинация размеров, цветов, форм и / или материалов плитки, уложенная в лист для облегчения укладки.Они могут быть из керамики, фарфора, стекла, натурального камня и даже из металла или зеркала, расположенные произвольно или в виде рисунка, обычно на листе с сеткой.

В чем разница между мозаикой и плиткой?

Плитка — это цельный кусок материала (керамика, фарфор, натуральный камень и т. Д.), Имеющий единообразную форму, который можно расположить по разному рисунку, чтобы покрыть поверхность. Плитка обычно прямоугольная, но может быть квадратной, шестиугольной, пикетной и многих других форм. Мозаика включает любую комбинацию размеров плитки, цветов, форм и / или материала для создания уникального покрытия поверхности.Мозаичная плитка — это уникальная форма художественного произведения, которая часто предлагает ВАУ фактор для стен, пола, кухонного фартука, пола душа, облицовки бассейна, фартука ванной комнаты и многих других применений.

Нужно ли герметизировать мозаичную плитку?

Обычно рекомендуется герметизировать мозаичную плитку. Некоторые мозаичные плитки требуют герметизации как до, так и после укладки. Особенно важно герметизировать любую мозаичную плитку, имеющую пористую поверхность, например, натуральный камень, чтобы предотвратить появление пятен.Герметизация мозаичной плитки после укладки также поможет выступить с затиркой.

Чем вы наклеиваете мозаику на стену?

Тип клея для мозаики зависит от того, куда укладывается мозаичная плитка. Для любого применения, где будет присутствовать вода — души, бассейны, фонтаны, спа, окружение ванн, на открытом воздухе и т. Д. — следует использовать связующий агент, называемый тонким слоем. Некоторые художественные мозаики выглядят лучше всего, когда используется белый клей ПВА.

Подходит ли мозаика для пола в душевой?

Да, мозаика по нескольким причинам является отличным выбором для полов в душевых.Во-первых, душевые полы должны иметь уклоны, формы и водостоки. Мозаичная плитка меньше по размеру, а листы более гибкие, что делает их идеальным решением для всех этих условий. Во-вторых, сочетание плитки меньшего размера и большего количества раствора может обеспечить улучшенное сопротивление скольжению, что является обязательным при принятии душа.

Можно ли украсить пол мозаичной плиткой?

Да, мозаичная плитка подходит для использования как на полу, так и на стенах. Рекомендуемое использование конкретной мозаичной плитки лучше всего определяется несколькими факторами, такими как ожидаемый уровень трафика, будь то внутренняя или внешняя обстановка, а также вероятность влажности.Ваш местный выставочный зал Daltile — отличный источник информации о том, какая мозаика лучше всего подходит для различных областей применения.

Почему мозаика такая дорогая?

Мозаика представляет собой комбинацию замысловатых узоров, которые по частям монтируются на сетку или бумажный лист, что делает производство трудоемким. Таким образом, цена квадратного метра зачастую выше, чем у обычной плитки.

Легче ли укладывать мозаику?

Да, мозаику проще укладывать по сравнению со стандартной плиткой.Для резки обычной плитки требуется специальное оборудование. Сетчатый лист, к которому крепится мозаика, легко разрезать. С обычной плиткой иногда может получиться ряд маленьких неудобно вырезанных плиток. Так как мозаика намного меньше по размеру, этого легче избежать. Как и в случае с обычной плиткой, при укладке важно следить за тем, чтобы мозаичные листы оставались ровными, чтобы мозаичные узоры и линии затирки оставались единообразными.

Какой клей лучше для уличной мозаики?

Для наружной укладки мозаичной плитки мы рекомендуем использовать тонкодисперсный раствор, а не клеи.

Какую затирку использовать для мозаики?

Мы рекомендуем эпоксидную затирку для мозаичной плитки. По сравнению с цементным раствором, эпоксидный раствор прочнее, устойчивее к пятнам и трещинам и остается стабильным в большинстве условий окружающей среды. (Наш Minute Mosaix укладывается без затирки!)

Страница не найдена — amaZulu

Узнайте, почему Джон Бранган, заместитель директора зоопарка Бреварда, использует amaZulu, Inc. в качестве предпочтительного поставщика натуральных материалов.

Нажмите здесь, чтобы посмотреть ВИДЕО

«Рекомендации amaZulu и превосходные продукты выделяют нашу компанию среди других участников». Узнайте больше от Декстера и узнайте, почему Zebra Coalition выбирает сотрудничество с amaZulu, Inc.

«Работать с amaZulu — одно удовольствие. Они смогли предоставить уникальные качественные материалы по разумным ценам и всегда доставлять их вовремя.Без их помощи нашим проектам Safari Africa и Sky Ride не хватало бы естественного и деревенского ощущения настоящей Африки »

Брайан Морроу

«Я просто хотел сказать спасибо за отличное обслуживание клиентов и продукты, которые мы получили от amaZulu. Наш «тики-бар» получился красивым. Без твоей помощи мы бы не справились! »

“amaZulu, Inc. предлагает огромный ассортимент товаров на выбор и делает покупку любого вида изделий из бамбука или соломы безболезненным и экономичным занятием.У них были все проекты, необходимые мне для создания моего бара Tiki. Для любого проекта, в котором указаны изделия из бамбука, я настоятельно рекомендую связаться с дружелюбными людьми из amaZulu, Inc. »

Барри Демер

«Каждый опыт работы с amaZulu был для нас удовольствием. Мы с нетерпением ждем еще многих возможностей в будущем ».

«Мой опыт работы с amaZulu был выдающимся.Я пришел, не представляя, что собираюсь делать, но с помощью Анвара идеи просто возникли. Продукты на amaZulu были именно тем, что я искал. Я сделал свою комнату во Флориде с бамбуковой тесьмой и настоящей бамбуковой отделкой. Это здорово выглядит.»

«Просто благодарность за выдающуюся, творческую, своевременную техническую поддержку, которую ваша фирма оказала нашему проекту. Качество ваших материалов, уникальность и своевременная доставка сделали наш проект ошеломляющим.”

«amaZulu всегда предоставляла нам качественную продукцию и отличный сервис. Они общаются с нами, чтобы убедиться, что мы закупаем подходящие материалы для наших уникальных приложений ».

Capital Wood Products, Co.

«Приятно работать с очень творческими людьми, которые могут понять то же видение, что и клиенты, с которыми они работают».

«amaZulu смогла предоставить несколько вариантов отделки с естественным внешним видом, чтобы полностью переделать бар Tiki Bar в моем аквапарке.Есть много компаний, у которых есть несколько товаров, похожих на ваш, но ни у одной из них нет такого широкого выбора, который вы предлагаете. Если вы когда-нибудь будете в этом районе, приходите к нам и выпейте пина-коладу ».

Брюс Брайант

«Я заказал тростниковую ограду и несколько веревок зулу для проекта потолка в нашем подвале, и мне понравилось, что это меня устраивает. Анвар был очень любезен, доставка была быстрой, и все было, как и было обещано. Спасибо за отличную работу.”

«У нас потрясающий опыт работы с вашей компанией. Вы были вовремя, точны, чрезвычайно полезны, и ваши предложения были идеальными. Продукты выглядят великолепно, нашим покупателям это нравится, и в нашем следующем магазине обязательно будут продукты amaZulu ».

Майк МакКахилл

“amazulu Inc. стала большим открытием для нас здесь, в SeaWorld Orlando. Хотя они для нас новый поставщик, они понимают наши потребности в «тематическом парке».Они блестяще справились со всеми задачами, в которых нам требовался их опыт. Их внимание к деталям и быстрое реагирование на наши нужды не имеют себе равных ».

Кэрол МакДэниел

«amaZulu помог нам полностью изменить наш аквапарк и пляжный клуб. Мы опросили всех конкурентов и пришли к выводу, что amaZulu является наиболее практичным, компетентным и ориентированным на обслуживание. Кроме того, я обнаружил, что персонал исключительно дружелюбный.Мы снова будем работать с amaZulu ».

Металлические кровельные панели — Материал для металлической крыши — Флорида

Advanced Aluminium имеет 2 предприятия, одно из которых расположено в Лейкленде, штат Флорида, а другое — в Фицджеральде, штат Джорджия. Они продают металлическую кровлю и сайдинг по всему Юго-востоку. Имея в общей сложности почти 130 000 кв. Футов производственного пола и самый большой запас на Юго-Востоке, доступный во многих вариантах отделки, они могут выполнять индивидуальные заказы гораздо быстрее, чем другие производители металлических кровель.

Advanced Aluminium — это семейная компания, основанная в 1989 году Джеймсом Смитом. Сегодня компания является крупным поставщиком металлических кровельных и сайдинговых панелей для жилых, промышленных и сельскохозяйственных зданий.

Дистрибьюторы кровельных материалов, кровельные подрядчики, домовладельцы, фермеры и застройщики — все рассчитывают на Advanced Aluminium для производства качественных металлических кровельных панелей и сайдинговых панелей. Металлические кровельные и металлические сайдинговые панели, такие как R-панели, PBR-панели, ребристые панели, Ag-панели, панели с высокими ребрами, двойные, гофрированные, прямоугольные, голландские, Pro Lap и 4-дюймовые понижающие, все производятся на наших предприятиях. .Компоненты отделки по индивидуальному заказу доступны как из стали, так и из алюминия, в большом разнообразии цветов и гальванической отделки.

Advanced Aluminium of Polk County, Inc. с гордостью предлагает изделия для металлических кровель высочайшего качества и самое индивидуальное обслуживание в отрасли. Вы можете быть уверены, что их эффективность и надежность оправдают ваши ожидания. Наши специалисты по металлической кровле упорно трудятся, чтобы каждый раз обеспечивать своевременность и точность вашего заказа. Если вы ищете R-панели, PBR-панели, панели Advantage, перманентные кровельные панели или панели для отделки и сайдинга, Advanced Aluminium поможет вам.Мы всегда предоставляем продукцию самого высокого качества и надежные профессиональные услуги.

Предоставьте спецификации для вашей работы, и Advanced Aluminium, как правило, соберет весь пакет, включая все необходимые металлические панели, отделку и крепеж, за меньшее время, чем любой другой завод по производству металла. У нас есть широкий ассортимент оборудования для профилирования и тиснения, которые могут изготавливать практически любой продукт для металлической кровли или металлический сайдинг, который необходим.

Панели «Advantage» собственного производства очень популярны и универсальны, так как их ребра 3/4 дюйма на 9-дюймовом центре доступны в 36-дюймовом покрытии.R-Panels и PBR-Panels предлагают более глубокий профиль с ребром 1 1/4 дюйма на 12-дюймовом центре с 36-дюймовым покрытием — и обе доступны длиной до 48 футов! всех типов из стали и алюминия доступен в широком ассортименте цветов как из стали, так и из алюминия 26 и 29. (Гарантия 40 лет)

Другой очень популярный продукт — это кровля Permatile, эксклюзивно производимая Advanced Aluminium. Permatile кровля — это привлекательная, долговечная, легкая и долговечная система металлочерепицы. Он идеально подходит для различных применений и любых погодных условий.На узкоспециализированных профилегибочных машинах можно изготавливать имитацию черепичных металлических кровельных панелей, которые придают любой кровле удивительно глубокий рельефный вид. Эти перманентные крыши использовались в домах, гостиницах, коммерческих и торговых зданиях. Архитектурный рельеф очень похож на классическую средиземноморскую плитку без огромного веса настоящей глины. Это красивое изделие пользуется популярностью у строителей и дизайнеров США. Кроме того, на стальной продукт Permatile предоставляется 35-летняя гарантия на цветовую систему Trinar Paint System, а на алюминиевый продукт Permatile предоставляется 25-летняя гарантия на цветовую систему Fluropon Paint System.При использовании традиционной глиняной черепицы треснувшая черепица всегда является проблемой, требующей значительного ремонта, но с нашими похожими на черепицы металлическими кровельными панелями обслуживание практически не требуется.

Металлическая отделка по индивидуальному заказу, как правило, является частью любого проекта кровли или здания, в котором используются металлические панели, и они изготавливаются для каждого проекта. Проекты кровли или сайдинга могут потребовать нескольких типов отделки, выполненных по индивидуальным спецификациям с использованием наших папок размером 14 и 20 дюймов. Обычные металлические элементы отделки включают в себя отлив, грабли карниза, торцевую стенку, фронтон, облицовку, заглушку конька, оклад стены, внешний угол, боковую стену, J-образные и W-образные части.

Помимо длительного срока службы, металл является упругим материалом, который также хорошо подходит для экстремальных погодных условий, что особенно важно для юго-востока США. И алюминий, и сталь — экологически чистые продукты, изготовленные из переработанных материалов.

Спецификации материалов — Roof Tile Association Roof Tile Association

Плитка и фурнитура

Глиняная плитка и фурнитура из гладкой и соединяющейся друг с другом плитки должны соответствовать BS EN 1304.

Обычные и замковые бетонные плитки и арматура должны соответствовать BS EN 490 и BS EN 491.

Принадлежности

Dry Fixed Hip, Ridge и Verge Systems должны соответствовать BS 8612. Продукты, не подпадающие под действие этого стандарта, такие как вентиляционные панели, патентованные патрубки, розетки, патентованные элементы и т. Д., Должны иметь аккредитованную UKAS сертификацию третьей стороны или одобрение на их проектирование и установку. и производительность.

Свинец

Если свинец используется для облицовки ендовы или водостока, гидроизоляции или седла, подверженного атмосферным воздействиям, он должен иметь как минимум Код 4 в соответствии с BS EN 12588, а если он используется в качестве защищенного водооттока под плиткой, он должен иметь Код 3.Поверхности всех открытых участков свинца следует обработать маслом для патинирования, чтобы предотвратить окрашивание плитки оксидом свинца. Более подробную информацию см. В Руководстве по прокату .

Миномет

Если в качестве наполнителя используется строительный раствор, рекомендуется смесь из 1 части портландцемента и 3 частей песчаной смеси, при этом острый песок должен составлять не менее одной трети содержания песка, с пластификатором в соответствии с инструкциями производителя. Подходит большинство песков, соответствующих BS EN 13139.Если строительный раствор используется для укладки плиток вальца, конька, ендовы или кромки, плитки также должны быть закреплены механически, за исключением плиток гребня и бедра на низком уровне, в зависимости от требований к нагрузке от ветра на площадке. Для исторических или памятников архитектуры могут потребоваться специальные известковые растворы. Специальное руководство по растворам для черепицы дано в BS 5534.

Клеи

При использовании клея следует соблюдать рекомендации производителя клея, чтобы убедиться, что продукт подходит для крепления бетонной или глиняной плитки.

Подложки

С полной опорой — Сюда входят кровельные подкладки, уложенные непосредственно на жесткую доску или обрешетку. Подложка кровли должна иметь соответствующую прочность, водонепроницаемость и долговечность, а пропускание водяного пара должно быть достаточно высоким, чтобы предотвратить образование конденсата под подкладкой. Следует использовать метод оценки, приведенный в BS 5250, для предотвращения образования вредной конденсации. При необходимости, чтобы избежать потенциальных рисков конденсации, в конструкцию следует включить пароизоляционный слой.

Без опоры — Сюда входят кровельные подложки, которые накидываются на стропила или подложки, накладываемые на контрбруски при обшивке или обшивке. Подкровельное покрытие должно иметь соответствующую прочность, водонепроницаемость и долговечность в соответствии с требованиями BS 5534 и BS EN 13859-1. Армированные битумные подложки должны соответствовать требованиям BS 8747 для типа 1F или 5U.

Гибкие подложки — Следует использовать армированную битумную подложку типа 1F или 5U, соответствующую требованиям BS 8747, или небитумную гибкую подложку, соответствующую требованиям BS EN 13859-1.Продукты, не соответствующие этим стандартам, должны иметь одобренный UKAS сертификат третьей стороны, соответствующий условиям использования.

Жесткие подложки — Жесткие подложки, состоящие из плоских или профилированных листов, древесных панелей, фиброцементных листов, гофрированных битумных листов или листов других материалов, должны соответствовать BS EN 14964. Продукты, которые не соответствуют требования BS EN 14964 могут быть использованы при условии, что есть доказательства их соответствия назначению и подтвержденный соответствующий практический опыт или данные о методах испытаний, основанные на условиях и методах использования Великобритании.

Рейки и контррейки

Породы древесины — Породы древесины должны соответствовать типу A или типу B, как указано в BS 5534, и должны обрабатываться консервантами, если Строительные нормы и правила требуют защиты от домового лонгхорна. Подходящие обработки указаны в BS 5534, приложение E.

.

Рейки должны соответствовать требованиям BS 5534 и иметь соответствующую градуировку и маркировку.

Примечание. Если существует риск того, что влажность деревянных реек будет выше 20%, следует либо избегать обработки, которая вступает в реакцию с металлическими креплениями, либо выбирать альтернативные металлы, например.например, консервант, содержащий медь, вступает в реакцию с алюминием, но не оказывает вредного воздействия на металл, оцинкованный цинком, или аустенитную нержавеющую сталь.

Размеры обрешетки и контр обрешетки

Рейки —

Глиняная и бетонная плитка с двойным перехлестом До центров опор до 600 мм размер рейки должен составлять минимум 38 мм на 25 мм (ширина +/- 3 мм, глубина -0 / + 3 мм при содержании влаги 20%).

Глиняные и бетонные плитки с одинарным перехлестом и блокировкой — До центров опор до 450 мм размер рейки должен быть минимум 38 мм x 25 мм; Центры опор от 451 до 600 мм, размер рейки должен быть минимум 50 x 25 мм (ширина +/- 3 мм, глубина -0 / + 3 мм при содержании влаги 20%).

Ответные планки Размеры контробексов должны быть достаточными, чтобы обеспечить вентиляционный зазор в соответствии с рекомендациями BS 5250 и / или обеспечить дренажный канал под рейками.

Крепежные детали

Гвозди для плитки — Обычно для большинства применений используются гвозди с закругленной головкой диаметром 3,35 мм и 2,65 мм (с учетом сопротивления выдергиванию, определяемого расчетами силы ветра), и они должны иметь длину не менее 38 мм.Могут использоваться гвозди с закругленной головкой, соответствующие BS 1202, часть 2 (медь), часть 3 (алюминий), BS EN 10088-3, класс 304 или 316 (нержавеющая сталь) или BS EN 10230-1 (оцинкованная сталь). Гвозди из других материалов, включая люминофор или кремний-бронзу, могут использоваться в ситуациях с агрессивными условиями окружающей среды и должны удовлетворять условиям спецификации производителя.

Алюминий — наиболее распространенный материал, используемый для изготовления плиточных гвоздей. Сталь и гвозди не следует использовать для крепления плитки, а гвозди с гальваникой следует рассматривать только там, где нет риска повреждения защитного покрытия во время установки.Нержавеющая сталь часто используется там, где требуется повышенная долговечность или прочность. Улучшенные гвозди (кольцевые, с кольцевым хвостовиком и приводные винты) в соответствии с BS EN 10230-1 и BS 1202-1 или винты могут использоваться, если расчет ветровой нагрузки показывает, что гвозди с гладким стержнем не соответствуют требованиям.

Зажимы для плитки — Зажимы для плитки изготавливаются из самых разных материалов . Производители поставляют запатентованные зажимы, подходящие для своей плитки, и важно, чтобы они использовались в соответствии со спецификациями крепления для конкретного объекта.Использование зажимов, поставляемых не производителем плитки, может привести к аннулированию гарантии производителя. Обратитесь к BS 5534 для получения дополнительной информации.

Крепежные детали для фурнитуры — Кронштейны для бедер представляют собой крючки, которые крепятся к нижнему концу стропила бедра и обеспечивают механическую защиту плиток нижнего бедра. Все плитки конька, бедра и кромки, уложенные раствором, должны быть закреплены механически. Для этого производители предоставляют подходящие крепления. В качестве альтернативы компоненты гребня, бедра и кромки могут быть закреплены в сухом виде с использованием запатентованных продуктов, которые должны соответствовать требованиям BS 8612.

Гвозди и крепежные детали для крепления реек к контр обрешетке — Следует использовать круглые проволочные гвозди, соответствующие стандарту BS EN 10230-1, оцинкованные, или BS EN 10088-3, класс 304 или нержавеющую сталь 316. Гвозди, как правило, должны быть не менее 3,35 мм в диаметре и 65 мм в длину, однако они могут быть длиннее, чтобы соответствовать требованиям к ветровой нагрузке. В открытых условиях могут потребоваться улучшенные гвозди, шурупы или винтовые крепления. BS 5534, приложение H7, дает руководство по расчету требуемого сопротивления ветровой нагрузке для креплений, используемых для крепления реек и контррейсов.

Облицовка и стыки — При необходимости металлические накладки и стыки следует закрепить гвоздями из меди или нержавеющей стали. Размер ногтей должен соответствовать рекомендациям Lead Sheet Association. Нельзя использовать алюминиевые гвозди для крепления свинцовых отливов. Возможно, потребуется обрезка окладов в открытых местах, и это должно соответствовать рекомендациям Руководства по прокату свинцовых листов .

Черепица — Проектирование зданий

Два основных вида черепицы , используемой в Великобритании, — это плоская черепица и черепица с переплетением.

Кровельный шифер часто ошибочно называют «черепицей» и наоборот. Кровельный шифер, как следует из названия, делают из сланца.

BS5534 — это свод правил для настила и черепицы, включая черепицу, для скатных крыш и вертикальной черепицы.

Обычная плитка использовалась на протяжении сотен лет, причем самые ранние образцы изготавливались вручную. Традиционно их делали из глины, хотя бетон также используется с 1950-х годов.

Они имеют простую прямоугольную форму и довольно малы по размеру, обычно 265 x 165 мм.Обычная черепица должна быть уложена в два слоя внахлест, что означает, что по всей крыше должно быть два слоя черепицы, а в крайних нахлестах черепицы верхняя черепица должна перекрывать черепицу двумя слоями под ней. Из-за двойного притира и небольшого размера такой черепицы они могут быть относительно дорогими, медленно укладываться, а крыши могут быть тяжелыми.

Блокирующие плитки перекрываются и сцепляются на своих сторонах, поэтому их можно укладывать в одиннахлест. Традиционные примеры включают глиняные панцири и римскую плитку, хотя с 1970-х годов большинство из них изготавливается из бетона.Обычно они имеют размер около 420 x 300 мм и могут укладываться под углом до 15 °. Благодаря большому размеру и наличию внахлестку они относительно недороги, быстро укладываются и весят около 50-60% от веса простого плиточного покрытия.

Двойная черепица внахлест — традиционное покрытие для скатных крыш, в основном с использованием простой черепицы. Каждая плитка имеет по крайней мере два выступа на нижней стороне головки, поэтому ее можно повесить на опорных планках, которые прибивают к стропилам. Как правило, если невысокий уровень кровли, прибивается только каждый четвертый слой черепицы.Плитка с двойным нахлестом укладывается так, чтобы краевые швы между плитками находились в центре плиток сразу снизу и сверху.

Типичные плитки с двойным перехлестом включают:

• Стандартная однотонная плитка: 265 x 165 мм
• Плитка для карниза или верхнего слоя: 190 x 165 мм
• Полуторная плитка: 265 x 248 мм
• Плитка коньковая полукруглая: 300 или 450 x 200 мм
• Плитка изогнутая долина.
• Плитка для капота вальмы.

Одного нахлеста одной плитки на другую достаточно для обеспечения требуемой атмосферостойкости.Большинство плиток внахлест имеют соединение «шпунт-паз» вдоль боковых краев, которое образует серию взаимосвязанных соединений. Общий вес кровельного покрытия меньше по сравнению с черепицей в два слоя, но размер батона будет больше. Плитки внахлестку следует фиксировать механически с помощью зажима или гвоздя.

Типичные плитки для одиночного нахлеста включают:

Плитка рулонная

• Минимальный угол наклона: 30 градусов.
• Прихлест головы: 75 мм.
• Боковое нахлест: 30 мм.
• Калибр: 343 мм.
• Линейное покрытие: 300 мм.

Плитка лоткового типа

• Минимальный угол наклона: 15 градусов.
• Прихлест головы: 75 мм.
• Боковое нахлест: 38 мм.
• Калибр: 338 мм.
• Линейное покрытие: 292 мм.

Чтобы свести к минимуму риск повреждения во время проверки черепицы , можно использовать ряд мер предосторожности:

Отдельные плитки, поврежденные во время или после укладки, следует заменять как можно скорее.В некоторых случаях для этого может потребоваться снятие большой площади черепицы, а иногда наиболее практичным вариантом может быть полная перекраска крыши. Поверхностные покрытия, клеи или другой механический ремонт обычно не подходят для замены поврежденной плитки.

[править] Замена блокирующих плиток

Незакрепленную плитку можно удалить с помощью шпателя и деревянных клиньев, чтобы немного облегчить ее, чтобы она могла выскользнуть, не зацепившись за верхнюю часть ручки.Таким же образом можно вставить заменяющую плитку.

Неподвижную плитку можно снять, приподняв плитки вокруг нее, чтобы обнажить гвоздь / гвозди. Их можно удалить с помощью сланцевого рыхлителя или ножовки. Сменная плитка вставляется с использованием той же процедуры и повторно прикрепляется к соседней неподвижной плитке с помощью клея на основе эпоксидной смолы.

Обрезанную плитку можно удалить, оторвав фиксатор и вынув гвоздь. Можно установить новый зажим и гвоздь, чтобы зажим оставался в углублении для зажима на соседней плитке.Если несколько поврежденных плиток обрезаются, может потребоваться снятие кровли до ближайшего края или впадины / бедра, чтобы повторно закрепить заменяемую плитку.
