Несущие конструкции покрытия в промышленных зданиях


Новый сервис — Строительные калькуляторы online


Общие сведения о конструкциях покрытия

В системе конструкций промышленного здания покрытие выполняет одну из главных ролей.

Оно определяет долговечность здания в целом, характер внутреннего пространства и нередко внешний облик здания.

На покрытие одноэтажного здания приходится 20-30, а иногда 40% стоимости и 30% трудоемкости строительства.

Покрытия промышленных зданий, как правило, устраиваются бесчердачными.

Состоят они из несущих и ограждающих конструкций.

Несущие конструкции покрытия устраиваются в виде ферм, балок, арок и рам, которые поддерживают ограждающую часть, придавая ей уклон, соответствующий материалу кровли.

Ограждающая часть покрытий кроме защиты помещений от атмосферных воздействий вместе с несущими конструкциями обеспечивают зданиям пространственную жесткость.

Независимо от типа покрытий, которые могут быть односкатными, многоскатными, плоскими, шедовыми, криволинейными, они должны иметь хорошую гидроизолирующую способность, паро- и теплозащиту, соответствующую назначению здания, быть прочными, пожаробезопасными и каррозионностойкими, индустриальными в возведении, долговечными и надежными в эксплуатации.

Одним из главных требований, предъявляемых к покрытию, являются их малая масса и экономичность.

Вид и материал несущих конструкций покрытия выбирают с учетом:

— ширины пролетов;

— шага опор;

— величины и характера нагрузок на покрытие;

— вида и грузоподъемности внутрицехового подъемно-транспортного оборудования;

— типа кровли.

Кроме того, необходимо учитывать район строительства, систему размещаемых под покрытием коммуникаций и степень агрессивности воздушной среды производства.

Несущими конструкциями плоскостных покрытий, как правило, являются стропильные конструкции (балки и фермы). В случаях, когда шаг колонн превышает шаг стропильных конструкций, в состав элементов покрытия вводят подстропильные конструкции.

Подстропильные конструкции устанавливают на колонны в продольном направлении, а на них опирают стропильные конструкции.

Несущие конструкции плоскостных покрытий выполняются из железобетона, металла, древесины и комбинированными (металлодеревянными и сталежелезобетонными).

В комбинированных несущих конструкциях более полно используются положительные свойства каждого материала.

Так, элементы, работающие на сжатие, выполняют из железобетона и древесины, а элементы, подверженные растяжению,- из металла.

В виду этого комбинированные конструкции часто имеют повышенную надежность в работе и большую долговечность.



Железобетонные стропильные и подстропильные балки и фермы, описание конструкции, область применения

Стропильные балки применяют при устройстве односкатных, многоскатных и плоских покрытий зданий в пролетах от 6 до 18 м.

Балки односкатных и плоских покрытий имеют прямолинейных верхний пояс, а балки двух- и многоскатных покрытий – ломаный пояс с уклоном скатов 1:12.

Для перекрытия пролетов 6 и 9 м используют балки таврового сечения с высотой на опорах 590 и 890 мм, а пролетов 12 и 18 м – двутаврового и прямоугольного сечений с высотой на опоре 890, 1190 и 1490 мм.

Балки прямоугольного сечения с отверстиями просты в изготовлении и облегчают прокладку верхних коммуникаций.

Однако на них расходуется больше бетона по сравнению с балками таврового и двутаврового сечений.

Для изготовления балок применяют бетон марок 200-500 и предварительно напряженную арматуру.

На верхних поясах балок предусматривают закладные элементы для крепления прогонов или панелей покрытия, на нижних поясах и стенках – закладные элементы для крепления путей подвесного транспорта, а в опорных частях – стальные листы для крепления балок к колоннам.

Стропильные балки крепят к колоннам с помощью анкеров, выпущенных из колонн.

При высоте балок на опоре не более 900 мм используют безанкерный способ крепления, что позволяет снизить расход стали на узле и трудовые затраты.



Стропильные балки двухтаврового сечения для плоских и односкатных покрытий:

а, в – для плоского покрытия, б – для односкатного покрытия





Строительная балка твухтаврового сечения для двух- и многоскатных покрытий





Стропильная решетчатая балка для скатных покрытий



Подстропильные балки предусматривают в покрытиях с балочными стропильными конструкциями, если их шаг принят 6 м, а шаг колонн 12 м. подстропильные балки имеют трапециевидное очертание и тавровое сечение с полкой внизу.

Длина балок 12 м, высота в пролете 1500 мм, на опоре 600 мм, ширина полки 700 мм.

В местах опирания стропильных балок стенки подстропильных балок утолщены до ширины полки.

Крепят подстропильные балки к колоннам и стропильные к подстропильным сваркой закладных элементов.





Подстропильная балка



Стропильные фермы подразделяют на сегментные, арочные безраскосные, с параллельными поясами и треугольные.

Стропильные фермы обладают лучшими технико-экономическими показателями по сравнению с балками.

Их применяют при пролетах 18, 24, 30 м.

Сегментные, арочные, а также фермы с параллельными поясами предназначены для покрытий с рулонной кровлей, треугольные – под кровлю из асбестоцементных и металлических волнистых листов.

Для обеспечения нормального уклона рулонной кровли в крайних сегментных и арочных фермах и прилегающих к ним панелях предусматривают столбики для опирания пенелей покрытия.

Решетка ферм позволяет применять панели шириной 1,5 и 3 м. Фермы укладывают через 6, 12 и 18 м.

Наиболее рациональны сегментовые и арочные фермы, имеющие ломанные и криволинейные верхние пояса.

По сравнению с другими у них меньше усилия в элементах решетки, что позволяет делать решетку более редкой.

Незначительная высота этих ферм на опоре позволяет уменьшить общую высоту здания.

Арочные безраскосные фермы технологичны в изготовлении и позволяют рационально использовать межферменное пространство.

Фермы с параллельными поясами  имеют простое очертание; они взаимозаменяемы со стальными фермами.

Недостатки таких ферм: большая высота на опоре, из-за чего увеличивается высота стен и неполезный объем здания, необходимость в дополнительных связях в покрытии.





Стропильная сегментовая ферма







Стропильная арочная безкаркасная ферма





Стропильная ферма с параллельными поясами





Стропильная треугольная ферма



Подстропильные фермы, имеющие длину 12 и 18 м, предназначаются для опирания на них стропильных ферм, шаг которых составляет 6 м.

Стропильные и подстропильные фермы изготавливаются из бетона марки 300-500.

Нижние пояса их выполняют предварительно напряженными, армируя пучками из высокопрочной проволоки.

В фермах предусмотрены закладные элементы, аналогичные балкам. Крепят фермы к колоннам, а подстропильные между собой сваркой закладных элементов.



 Подстропильная ферма. Опирание стропильной фермы на подстропильную



Стальные стропильные и подстропильные балки и фермы, описание конструкции, область применения

Стропильные фермы изготавливают трех основных типов:

— с параллельными поясами;

— полигональные;

— треугольные.

Под рулонные кровли устанавливают первые два типа ферм с уклоном верхнего пояса соответственно 1,5% и 1:8, а под кровли из асбоцементных и металлических листов – треугольные с уклоном 1:3,5.

Унифицированные стальные фермы изготавливают пролетами 18, 24, 30, 36 м. Применяют их при шаге колонн 6, 12 м и более.

Высота ферм на опоре с параллельными поясами 2550-3750 мм, полигональных – 2200 и треугольных — 450 мм. Панели верхнего пояса ферм приняты длиной 3 м.

Пояса и решетки ферм выполняют из уголков и соединяют между собой сваркой с помощью фасонок из листовой стали.

Рациональна конструкция ферм с поясами из широкополочных двутавров.

Эффективность их заключается в экономии стали и меньших трудовых затратах на изготовление.

С колоннами фермы соединяют шарнирно с помощью надопорных стоек двутаврового сечения.

Стойки крепят к колоннам анкерными болтами, а пояса ферм к стойкам черными болтами.

Треугольные фермы крепят к колоннам аналогично железобетонным.



Стальная стропильная ферма с параллельными поясами



Стальные полигональные стропильные фермы



Стропильная треугольная стальная ферма



Подстропильные фермы отличаются наличием параллельных поясов, в остальном они аналогичны стропильным фермам. Изготавливают их длиной 2, 18 и 24 м и высотой 3130, 3270 и 3750 мм (в зависимости от типа стропильных ферм и их пролета). П

одстропильные фермы соединяют с колоннами посредством надопорных стоек, служащих одновременно опорами стропильных ферм.

Перспективными в промышленном строительстве являются покры­тия с фермами из стальных труб, из тонкостенных балок, с рамами из стальных элементов коробчатого профиля и структурные конструкции.

Эти облегченные стальные конструкции, имею­щие полную заводскую готовность и комплектно поставляемые на стройку, отличаются малой материалоемкостью и резко сокращают сро­ки возведения зданий.

Подстропильная стальная ферма



Фермы из стальных труб, имеющие обыч­ную конструктивную схему других ферм, устанавливают на пролеты 18, 24 и 30 м.

Замена уголковых профилей трубами позволяет снизить расход стали на 10-35%.

Используемые при этом бесфасоночные соединения поясов и решетки значительно уменьшают трудоемкость из­готовления ферм.

В фермах из труб нет мест для скопления агрессив­ной пыли.

В тонкостенных стальных балках име­ются пустотелые пояса, гладкие или гофрированные стенки из листа толщиной 3-4 мм.

Гофры высотой 35-40 мм имеют шаг 1,5 м.

Такие балки наиболее целесообразно применять для сетки колонн 12×18 м.

Балки   из   широкополочных   двутавров    со сквозными стенами укладывают в покрытиях с сетками колонн 6X12 и 6X18 м. Эти балки изготовляют из двутавров путем продольной зигзагообразной резки их стенок и сварки полученных обеих его частей.

Стальные рамы с коробчатыми сечениями эле­ментов применяют в зданиях с пролетами 18 и 24 м и высотой соответственно 6,98 и 8,18 м.

Коробчатое сечение получают из горячекатаных швеллеров и гофрированных листов-стенок толщиной 3-4 мм.

Такие рамы целесообразно применять в одно- и двухпролетных зданиях с мостовыми кранами грузоподъемностью 5-8 т или без них при шаге колонн 6м.



Несущие конструкции покрытий из дерева, определение, область применения

Несущие конструкции покрытий из дерева имеют высокую прочность и стойкость во многих агрессивных средах, неболь­шую массу, хорошие архитектурно-эстетические качества, просты в массовом заводском производстве, а по долговеч­ности почти не уступают железобетонным и метал­лическим конструкциям.

Применяют их в зда­ниях с нормальным температурно-влажностным режимом, а также в це­хах с агрессивной по от­ношению к другим конст­рукциям средой (тра­вильных, электролизных, красильных, некоторых химических и др.).

В по­крытиях промышленных зданий применяют дере­вянные балки, фермы, арки и рамы.



Деревянные балки, фермы, арки, рамы. Описание конструкции, область применения

Деревянные балки используют в зданиях с пролетами от 9 до 18 м. Наиболее индустриальны клееные бал­ки: из досок, с одной или двумя фанерными стенками и др. По очер­танию различают конструкции балок с параллельными поясами, двухскатные с горизонталь­ным или ломаным нижним поясом.

Клееные балки из досок изготовляют прямоугольного или двутав­рового сечения с высотой на опоре 450-1300 мм и уклоном верхнего пояса  1:10.

Длина этих балок от 9 до 18 м.

На такие балки можно подвешивать краны грузоподъемностью до 3 т.

Балки с перекрестными дощатыми стенками на гвоздях имеют двутавровое сечение и состоят из двух поясов, двойной стенки и ребер жесткости из брусков.

Такими балками пере­крывают пролеты от 9 до 15 м.

Клееные балки с фанерными стенками имеют двутавровое или ко­робчатое сечение; применяют их для перекрытия проле­тов до 18 м. Балки могут иметь волнистые фанерные стенки.

В местах стыков фанеры, а также через 1/8-1/10 пролета в балках двутаврового сечения ставят вертикальные ребра жесткос­ти из брусков.

Такие балки по сравнению с другими типа­ми менее трудоемки в изго­товлении и на них меньше рас­ходуется древесины.



Деревянные балки покрытий:

а — односкатная; б — двухскатная; в — двускатная ломанного очертания



Деревянная балка с дощатой перекрестной стенкой



Деревянная балка клееная с одной или двумя фанерными стенками

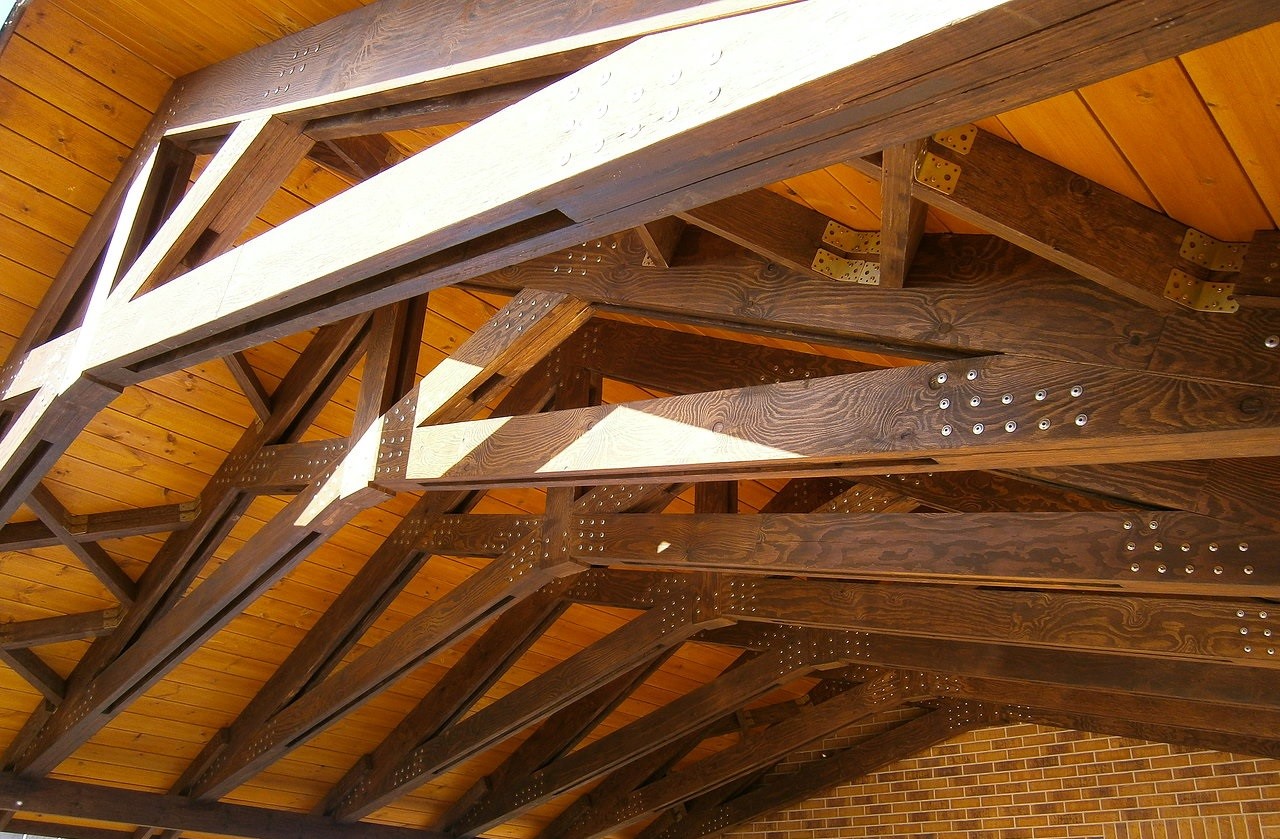

Деревянные фермы применяют для перекрытия пролетов от 12 до 24 м. Наи­более распространены деревометаллические фермы, в кото­рых сжатые элементы выпол­няют из древесины, а растя­нутые из стали.

По очертанию фермы разделяют на:

— сегмент­ные;

— многоугольные;

— трапецие­видные;

— треугольные.

Сегментные фермы, имею­щие длину 12-36 м, отлича­ются легкостью, малым чис­лом монтажных элементов и простой конструкцией узлов.

Верхний пояс ферм конструируют из клееных блоков криволинейного очертания, нижний — из стальных тяжей или уголков.

Решетку крепят к поясам болтами с помощью стальных пластинок.



Деревометаллическая сегментовая ферма покрытия



1 — элементы верхнего пояса; 2 — деревянные накладки; 3- болты;

4 — металлический вкладыш; 5 — узловой болт





1 — нижний пояс фермы; 2 — фасонки из полосовой стали; 3- монтажные болты;

4 — раскосы фермы



Многоугольными фермами перекрывают пролеты от 12 до 30 м.

Верхний пояс фермы собирают из брусьев длиной на две панели.

Треугольную решетку со стойками делают из брусьев, соединяют ее с поясами на болтах.

Усилия в решетках таких ферм срав­нительно невелики, что упрощает конструкцию узлов.





Деревометаллическая многоугольная ферма покрытия





1 — деревянная накладка; 2 — металлический вкладыш; 3- узловой болт;

4 — болты; 5 — металлические пластины-наконечники; 6 -раскосы; 7 — верхний пояс фермы



1 — металлические пластины; 2 — раскосы фермы; 3- болты;

4 — нижний пояс фермы



Из трапециевидных ферм и треугольных ферм лучшими технико-экономическими показа­телями отличается клееная ферма с растянутыми опорными раскосами.

Фермы применяют для перекрытия пролетов 12-30м.

Верхний пояс выполняют из досок, нижний (затяжку) — из уголков.

Панели верхнего пояса шарнирно соединены с металлической затяж­кой.

В фермах приняты треугольные решетки, усиленные стойками.

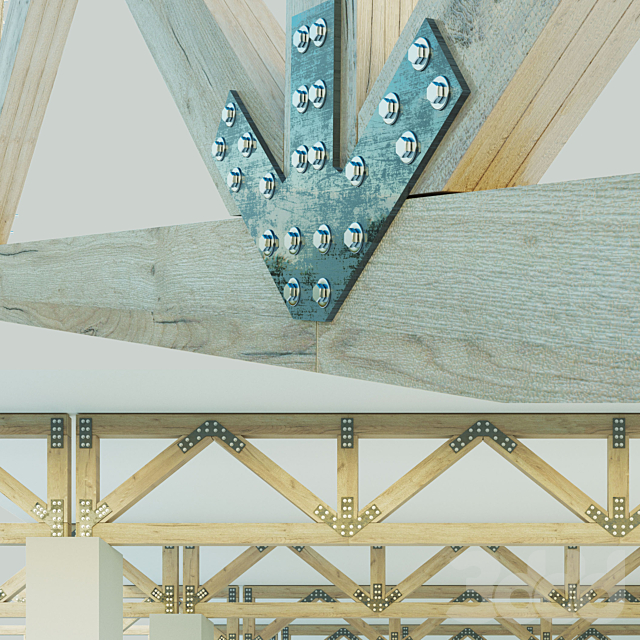

Трапецивидная деревометаллическая ферма покрытия



Деревометаллическая треугольная ферма покрытия



Верхний пояс ферм может быть клееным или из брусьев.

Нижний пояс делают из профильной или круглой стали.

Деревянные арки и рамы применяют реже по сравнению с балка­ми и фермами.

Несущие качества и жесткость деревянных конструк­ций можно повысить их армированием.

При коэффициенте армирования сечения 0,01-0,04 несущая способность и жесткость деревянных балок повышаются в 1,6-3,2 раза.

Кроме того, армированные деревянные конструкции легки, менее деформативны во времени, более надежны в эксплуатации; изготовлять их можно из низкосортной древесины.

Деревянные элементы армируют стальными стержнями или стеклопластиковой арматурой.

Соединяют стержни с древесиной эпоксидным клеем.

Армировать дерево более целесообразно внутри, так как арматура скрыта от воздействия среды производства.

Можно применять предварительно напряженные армодеревянные конструкции.







1 — верхний пояс фермы; 2 — металлический вкладыш; 3- деревянные накладки;

4 — болты; 5 — металлический наконечник; 6 — стойка фермы







1 — верхний пояс фермы; 2 — металлический вкладыш; 3- деревянные накладки;

4 — болты; 5 — металлический наконечник; 6 — раскос фермы; 7 — профиль



Армодеревянные конструкции, краткое описание

Армодеревянные конструкции (балки, фермы, арки и рамы) из­готовляют прямоугольного, таврового, двутаврового или коробчатого се­чений.

Клееные деревянные конструкции совершеннее конструкций сплош­ного сечения, так как склеивание повышает прочность и долговечность древесины и позволяет создавать разнообразные конструктивные фор­мы.





Армодеревянные клееные конструкции покрытий

а — балка; б — ферма; в — арка; г — рама



Панели-оболочки КЖС, описание конструкции, область применения

Панели-оболочки КЖС (крупноразмерные, железобетон­ные, сводчатые) предназначаются для покрытий промышленных, общественных, сельскохозяйственных и других зданий с пролетами 12, 18 и 24 м, а при необходимости и для покрытий зданий других пролетов.

Применение панелей КЖС предусматривается в покры­тиях однопролетных и многопролетных зданий с фонарями и без фонарей верхнего света, бескрановых, а также оборудованных мостовыми кранами грузоподъемностью до 30 т или подвесным транспортом, грузоподъемностью до 5 т.

Конструкция панели-оболочки типа КЖС  представляет собой короткий цилиндрический пологий предвари­тельно напряженный свод-оболочку  с двумя ребрами-диафрагмами сегментного очертания.

Высо­ту поперечного сечения панели в середине пролета принимают 1/20-1/15l0 в зависимости от величины нагруз­ки и пролета.

Очертание верхней поверхности   оболоч­ки — по квадратной параболе,    минимальная   толщина 30 мм.

Диафрагмы проектируют облегченными с верти­кальными ребрами жесткости.

Минимальная   толщина стенки диафрагмы в пролете 40 мм,  а вблизи опоры 50 мм.

Сопряжение оболочки с диафрагмами выполняют с устройством пологих вутов, уклон 1=1/5.

Основная рабочая напрягаемая арматура распола­гается в нижней утолщенной зоне диафрагм.

Эта арма­тура принимается в основном из стержневой сваривае­мой стали (одного или двух вплотную расположенных стержней в каждом ребре).

В опорных узлах панели предусматривают сталь­ные анкерные детали, обеспечивающие надежное за­крепление рабочей арматуры в бетоне, выполняющей роль затяжки сводчатой конструкции.

Оболочку армируют по расчету сетками рулонного типа.

Диафрагмы армируют сварными каркасами только в приопорных зонах, а в средней части стержнями-подвесками, расположен­ными в вертикальных ребрах.

Панели типа КЖС проектируют из бетона    классов    по    прочности на сжатие В25-В50.

Конструкция панелей позволяет устраивать в оболочке технологические отверстия   диаметром 400-1450 мм, а также прямоугольные отверстия для устройства светоаэрационных или зенитных фонарей размером 2,5х6 или 2,5х9 м.

По контуру отверстия оболочку усиливают утолщением с армированием по расчету.





Панель оболочка КЖС







1 — панель оболочка КЖС; 2 — продольная балка; 3- анкер;

4 — монтажная сварка; 5 — заводская сварка; 6 — листовой шарнир; 7 — закладная деталь балки


Новый сервис — Строительные калькуляторы online


Сколько стоит сделать стропильную систему? Недорого выполним проект и смонтируем конструкцию

Сколько стоит сделать стропильную систему, какова стоимость монтажа сплошной обрешетки или мауэрлата – ответы на эти и другие вопросы вы получите от менеджеров компании «ДримВуд». Полный список оказываемых услуг представлен в прайс-листе. Предлагаем демонтажные и установочные операции.

Цены на Термодоску


Полный список оказываемых услуг представлен в прайс-листе

Цены на стропильные деревянные фермы

  • Ферма чердачная S01006

    Длина 6м., вес 56 kg/слой, ветровая нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м, уклон 25%.

    Цена от: 780 ₽ за м²

    Купить

  • Ферма чердачная S02009

    Длина 9 м., вес 94 кг/слой, ветровая нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м., уклон 25%.

    Цена от: 780 ₽ за м²

    Купить

  • Ферма чердачная S03012

    Длина 12 м., вес 157 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м., уклон 25%.

    Цена от: 900 ₽ за м²

    Купить

  • Ферма мансардная S04006

    Длина 6м., вес 88 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, высота 3, 75 м, шаг 1 м., уклон 45%.

    Цена от: 1100 ₽ за м²

    Купить


  • Ферма мансардная S05009

    Длина 9м., вес 118 кг/слой , нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, высота 3,8 м, шаг 1 м., уклон 40%.

    Цена: по запросу ₽ за м²

    Купить

  • Ферма мансардная S06012

    Длина 12 м, вес 157 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, высота 4,4 м, шаг 1 м., уклон 30%.

    Цена: по запросу ₽ за м²

    Купить

  • Ферма для ангара S07008

    Длина 8м, вес 98 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м., уклон 15%.

    Цена от: 780 ₽ за м²

    Купить

  • Ферма для ангара S08012

    Длина 12 м, вес 182 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м., уклон 15%

    Цена от: 900 ₽ за м²

    Купить


  • Ферма для ангара S09018

    Длина 18 м., вес 300 кг/слой, нагрузка 300 N/m2, снеговая нагрузка 2100N/m2, шаг 1 м., уклон 15%

    Цена: по запросу ₽ за м²

    Купить

Стоимость стропильной системы за квадратный метр рассчитывается на основании следующих составляющих:

  • сложность возводимой конструкции;
  • суммарная площадь кровли и ее конфигурация;
  • вид покрытия и высота постройки.

Понравилась стропильная система, цена м2 которой соответствует ожиданиям? Оставьте заявку на «ДримВуд». Предоставим комплексную помощь, несмотря на удаленность объекта от центра города. Цена монтажа стропильной системы вместе с мауэрлатом начинается от 450руб/м2, с МЗП – от 500руб/м2.

Имеем большой опыт проектирования фермовых конструкций, примеры и подробное описание проводимых процессов представлены на сайте компании. Гарантируем качественную установку стропильной системы, что определит долговечность и надежность будущей крыши.

Типовой перечень услуг включает:

  • монтаж фермовой конструкции;
  • установку обрешетки;
  • крепление изоляционного слоя;
  • фиксацию кровельного покрытия и сопутствующих комплектующих.

Узнать, сколько стоит сделать стропильную систему или осуществить комплексные установочные работы, вы можете у наших менеджеров. Вы получите полное представление о процессе создания фермовых конструкций и порядке выполнения монтажных операций.

Стоимость стропильной системы за квадратный метр, предлагаемая в компании «ДримВуд», рассчитывается на основании проекта кровли и фасадных частей постройки. На основании предоставленной информации определим максимальные нагрузки, которые выдержат деревянные комплектующие, и количество пиломатериалов. Изготовим балки и диагонали под готовый проект. У нас есть специалисты для обмера площадей перекрытия.

Экономия строительства для здания 12м*20м в дереве в сравнении с металлоконструкциями (Цены даны по состоянию на февраль 2017г): 29,9%

Бесплатный расчет стоимости


Отправьте заявку сейчас! Специалист свяжется с Вами и предоставит Вам предварительную смету.

Фермы железобетонные

Железобетонные фермы – это конструкционные элементы для завершающего этапа строительства – постройки крыши. Они выполняют различные функции: защищают от изменений погоды, служат безопасности здания, способствуют комфортному проживанию жильцов в жилых домах и сотрудников – в производственных и торговых помещениях. Железобетонные фермы равномерно перераспределяют массу крыши на стены.

Характеристика железобетонной фермы

Ферма – это конструкция, состоящая из элементов, соединённых между собой – стрежней. Бывают стержни верхнего пояса и нижнего пояса. Вертикальные стойки соединяют их. Существуют элементы, расположенные под углом, их называют раскосными. Эти элементы формируют основу конструкции – решётку. Там, где раскосные блоки соединяются со стойками, образуются узлы железобетонной балки. Фермы подразделяются на два типа:

— составные, произведённые из нескольких прямоугольных частей, как правило, прямо на строительной площадке;

— монолитные (целостные, произведённые на заводе), а затем доставляемые на стройку и устанавливаемые на колонны.

Сфера применения ЖБ-ферм

Железобетонные фермы применяются для:

  1. Установки крыши сооружений.
  2. Пролетов мостов.
  3. Гидротехнических затворов.
  4. Опор для ЛЭП.

По видам фермы делятся на два варианта:

  • Стропильные.
  • Подстропильные.

Важным моментом является проектирование железобетонных ферм, как основы каркаса здания для обеспечения его безопасности и защиты .

Стропильные конструкции ферм

Железобетонные фермы применяются там, где металл или дерево не смогут выдержать высоких нагрузок на каркас, обеспечить его защиту и устойчивость. Главным минусом установки таких ферм является из большая масса, из-за чего необходимо использовать мощную подъёмную технику. Чаще всего железобетонные фермы используют в одноэтажных строениях различной площади

Подстропильные конструкции ферм

Основой для подстропильного вида ферм бывает подстропильная балка длиной 12 м. Применяется, например, для строительства мансард, а также тогда, когда размер колонн больше размера несущих конструкций. Подстропильные балки имеют пучковую конструкцию и соединяются с колоннами сваркой.

Преимущества ЖБ-фермы:

— морозостойкость;

— защита от трещин;

— надежность;

— прочность;

— выдерживают влияние внешней среды.

Ферма может поддержать кровлю, перекрыть пролет и колонну, а также создать опору для последующих конструкций. Существуют варианты открытых ферм. Их часто используют при строительстве промышленных объектов. В жилищном строительстве этот вариант не используется.

Размеры железобетонных ферм

Размеры ферм варьируются в зависимости от государственных стандартов и места применения, в длину могут составлять 6, 9, 12, 18, 24 метра. Ширина и высота также различается.

Наша компания предлагает много вариантов железобетонных ферм для различных видов кровли, а также других вариантов применения. Наши менеджеры проконсультируют Вас по тел: 8 (929) 801-11-09.

Титов Б.А. Особенности железобетонных ферм

Титов Борис Андреевич
Поволжский государственный технологический университет
студент

Библиографическая ссылка на статью:
Титов Б.А. Особенности железобетонных ферм // Современные научные исследования и инновации. 2016. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/12/73780 (дата обращения: 21.05.2021).

При постройке одноэтажных зданий, обычно промышленного значения, а также для инженерных сооружений, таких как мостовые пролеты, опорные линии передач с целью перекрытия пролетов зачастую используются железобетонные фермы, которые являются конструкционным элементом кровли. Правильный подбор при расчете ферм позволяет выдерживать огромные нагрузки, так как они служат несущими конструкциями. Фермы обладают высокой степенью прочности, морозостойкостью и выдерживают деформации.

Железобетонная ферма – это конструкция каркасного типа, которая состоит из ряда стержней, соединённых между собой. Стержни идут по нижнему и верхнему краю соединённые между собой поперечными стержнями. Существует несколько различных соединений стержней и виды зависят от необходимого заданного условия несущей способности фермы.

Рис. 1. Железобетонные фермы.

Существует два типа железобетонных ферм- это сборная монолитного типа и составная. Сборная имеет целостную конструкцию и производится в промышленных условиях и служат для установки как правило на железобетонные колонны, а составная состоит из ряда конструкционных элементов, собираемых непосредственно на объекте строительства.

В производстве железобетонных ферм должны руководствоваться нормативным документом, который регулирует выпуск такого вида изделий, как фермы ГОСТ 20213-89. В производстве используются марки бетона от В30 до В50, а армирование выполняется арматурами АIV и AтV, также арматурной проволокой Вр2. Важным моментом является, что если фермы имеют длину больше 8,96 метра, то армируются они предварительно напряжённой арматурного проката, что обеспечивает необходимые прочностные характеристики. Для нижнего пояса используют высокопрочную проволоку (ø 5 мм), а для верхних – обычные стержни. Проволоку натягивают гидродомкратами и добавляют бетон. Через два часа производят термическую обработку изделия. Качество регулярно проверяют путем нагружения.

Для маркировки ферм используют буквенно-цифровые обозначения. Для обозначения размера и типа, а также проницаемости бетона используются буквы, для всей прочей информации цифры разделенные дефисом.

Рис. 2. Конструкции железобетонных ферм

Ферма создает своеобразный каркас, от которого зависит бедующая крыша. Наполнение арматурами железобетонных ферм имеет сложную схему, имеет большое количество армированных элементов стали, потому что функции несущих платформ, которые они выполняют, требуют большой надежности и прочности, что бы была обеспечена целостность здания в экстремальных условиях. В производстве используют специальные легкие марки бетона, что существенно снижают собственный вес без потери марки. Арматурная сталь используется высокопрочной марки, которая имеет антикоррозийные свойства, что придает ферме неуязвимость к влаге и морозу.

Типы железобетонных ферм

1)                Безраскосовые фермы, имеющие в верхнем поясе дополнительные стойки, используют для строений с малоуклонной кровлей. Обычно это здания с большими системами коммуникаций, размещенными в пределах фермы. Такие фермы устанавливают с шагом в 6 или 12 метров.

Рис. 3. Безраскосовые фермы

2)                Для однопролетных неотапливаемых зданий используют безраскосовые треугольные конструкции с шагом 6, 9, 12 и 18 метров, под асбестоцементные волнистые листы.

Рис. 4. Безраскосовые треугольные конструкции

3)                Для скатных кровель используют сегментные раскосые и безраскосые системы

Рис. 5. Раскосые системы

4)                Для перекрытия одно и многопролетных зданий с пролетами 18 и 24 метра под рулонные материалы используют типовые ЖБИ.



Типовых вариантов большое кличество, и для них используются следующие обозначения:

  • ФП – под покрытия из плит, равных по длине пролету,
  • ФБС – безраскосные для скатных крыш,
  • ФПМ – для малоуклонной кровли без преднапряжения,



Рис. 6. Установка железобетонный фермы

Использование таких конструкций требует точного расчета несущей способности фермы. Стропильные конструкции крепят к закладным деталям, которые находятся в колоннах или несущих стенах. До начала монтажа производят проверку элементов, их размеров и места опирания. Продольную жесткость обеспечивают с помощью металлических прогонов, которые привариваются к закладным деталям.

Библиографический список

  1. Инженерные конструкции. – М.: Архитектура-С, 2007. – 408 с.
  2. С.Н. Кривошапко, В.В. Галишникова. Архитектурно-строительные конструкции. Учебник. – М.: Юрайт, 2014. – 478 с.
  3. В.Г. Евстифеев. Железобетонные и каменные конструкции. В 2 частях. Часть 1. Железобетонные конструкции. – М.: Академия, 2011. – 430 с.


Количество просмотров публикации: Please wait

Все статьи автора «Титов Борис Андреевич»

Скатная ЛВЛ ферма Ultralam 12 м/п по цене производителя Харьков

Скатная ЛВЛ ферма Ultralam 12 м/п для крупногабаритных конструкций

В конструкции фермы применяются узлы крепления шарнирного типа(усложненные), для изготовления фермы требуется проектное решение, поэтому стоимость фермы существенно отличается от фермы 10 м.п.

 Двускатная кровля – наиболее  популярный и практичный вариант крыши, широко используемый как в частном жилом строительстве, так и в промышленности. Вместе с тем, обустройство кровли над объектами с большими пролетами – непростая задача. Теоретически перекрыть длинный пролет можно и обычной деревянной конструкцией. Но насколько она будет прочна? Металл? Дорого и, к сожалению, тоже не надежно, да и не во всех случая оправданно.

        Для перекрытия пролетов длиной 12 метров может использоваться скатная ЛВЛ ферма Ultralam 12 м/п – прогрессивное решение, сочетающее в себе лучшие стороны натуральной экологичной и долговесчной древесины с прочностью металла.

Изготавливается ферма, которую остается только поднять и установить, из многослойного высокопрочного клееного бруса. Прочность, влагостойкость, стабильность свойств и размеров, стойкость к деформации, отсутствие гниения — все этот лишь небольшая часть преимуществ данного инновационного конструкционного материала, который остается доступным по стоимости.

ЛВЛ ферма Ultralam – особенности применения

ЛВЛ ферма Ultralam представляет собой готовое рациональное решение. Приобретая необходимое количество ферм, их остается установить, с чем смогут справиться 3-4 человека, даже при 12-метровой длине.

Использование ферм, а не монтаж навесной стропильной системы на пролетах такой длины более предпочтительно ввиду повышенной надежности. Стоит учитывать, что конструкционные материалы также имеют свой вес, который тем больше, чем габаритнее конструкция. Стоит прибавить к этому нагрузку, создаваемую самим кровельным материалом, которая также не мала. Все это факторы риска. Необходимо надежное решение, коим стали многослойные деревянные фермы – легкие, прочные, надежные, стабильные и долговечные.

Остались вопросы? Свяжитесь с нашим экспертом прямо сейчас!

Вы можете купить cкатную ЛВЛ ферму Ultralam в Харькове, Киеве, Сумах, Полтаве, Днепропетровске, Одессе и других городах Украины

Наш магазин наружных отделочных материалов находится в Харькове, так что у жителей города есть возможность собственными глазами увидеть образцы ЛВЛ. В магазине действует сервис доставки по Украине.

Фермы железобетонные

Вернуться на страницу»Железобетонные конструкции»

Ферма железобетонная

Рис. 1. Железобетонные стропильные фермы покрытия: а — сегментная; б — с параллельными поясами; в — полигональная; г — арочная безраскосная.

Железобетонная ферма – это конструкция каркасного типа, состоящая верхнего пояса, нижнего пояса, решетки, места, в которых соединяются наклонные раскосы и вертикальные стойки, называются узлами железобетонной фермы.

Типы железобетонных ферм.

Железобетонная ферма может быть сборной монолитного типа (имеют целостную конструкцию, производится в промышленных условиях) или составной (состоит из ряда конструкционных элементов).

Производство ферм из железобетона

Изготовление железобетонных ферм регламентирует – ГОСТ 20213 – 89. Для изготовления ферм используют бетон классов от В30 до В50. Армирование конструкций выполняют из арматуры АIV и AтV, а также арматурная проволока Вр2. Фермы больших пролетов армируют предварительно напряженной арматурой.

Железобетонные фермы выполняют двух видов:

— железобетонные стропильные фермы;

— фермы подстропильные железобетонные.

По форме различают следующие группы ферм:

первая группа — железобетонные сегментные фермы;

вторая группа – изделия арочного типа;

третья группа – фермы из железобетона полигонального типа.

Наиболее распространенные типовые фермы имеют следующие обозначения:

ФС – раскосные фермы для скатных крыш;

ФБС – безраскосные для скатных крыш;

ФП – под покрытия из плит, равных по длине пролету;

ФПМ – для малоуклонной кровли без преднапряжения;

ФПН – для малоуклонных крыш с преднапряженными стойками;

ФБМ – безраскосные для малоуклонной скатной крыши;

ФПС – для скатной;

ФТ – безраскосные треугольного очертания для скатной

ТИПОВЫЕ СЕРИИ

При проектировании железобетонных ферм могут быть полезны следующие серии:

№ п/п Номер Наименование Примечания
1 Серия 1.063.1-4 Фермы стропильные железобетонные пролетом 6; 9; 12; 15 и 18 м для покрытий зданий с уклоном асбестоцементной кровли 1:4.  Смотреть
2 Серия 1.463.1-1/87 Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей для V снегового района.  Смотреть
3 Серия 1.463.1-3/87 Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей.  Смотреть
4 Серия 1.463.1-15 Фермы подстропильные железобетонные пролетом 12 м с провисающим нижним поясом для зданий с покрытием из плит длиной на пролет.  Смотреть
5 Серия 1.463.1-16 Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах серии ПК-01-129/78).  Смотреть
6 Серия 1.463.1-17 Фермы стропильные железобетонные полигональные пролетом 18 и 24 м для покрытий зданий с малоуклонной кровлей.  Смотреть
7 Серия 1.463.1-19 Фермы подстропильные железобетонные предварительно напряженные пролетом 12 м для покрытий зданий со скатной кровлей.  Смотреть
8 Серия ПК-01-27 Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий с пролетами 18, 24 и 30 м с шагом ферм 6,0 м.  Смотреть
9 Серия 1.463-3 Железобетонные предварительно напряженные безраскосные фермы пролетом 18 и 24 м для покрытий зданий со скатной кровлей.  Смотреть
10 Серия 1.466.1-5 Железобетонные многоволновые оболочки положительной кривизны размерами 18х24, 18х30 и 18х36 м из плит 3х6 м.  Смотреть
11 Серия ПК-01-129 Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м.  Смотреть
12 Серия ПК-01-129/68 Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м.  Смотреть



Все, что вам нужно знать

Кровельные фермы заменили стропила как самый популярный способ создания каркаса крыши. И есть веская причина, по которой фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы разберем, что именно представляют собой стропильные фермы, и объясним некоторые из наиболее распространенных типов, которые используются, чтобы помочь вам понять, какие стропильные фермы вы можете использовать для своего проекта строительства крыши.

На этой странице:

Что такое ферма крыши?

По сути, стропильные фермы образуют каркас крыши. Они определяют форму крыши и потолка, обеспечивая при этом поддержку крыши. Фермы предварительно спроектированы на заводе из легких материалов, таких как 2×4, и отправлены на строительную площадку. Фермы состоят из трех основных частей:

  1. Верхние аккорды
  2. Нижние пояса (также известные как двутавровые балки или потолочные балки)
  3. Тесьма / посты

Фермы используются как альтернатива стропилам или палочному каркасу.Стропила обычно изготавливаются из больших кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы построить и установить их прямо на стройплощадке.

Это делает стропила дороже, чем фермы.

В чем преимущества стропильных ферм?

Кровельные фермы в последние годы стали популярнее стропил по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле стропил.

Они используют более легкие материалы и могут производиться и закупаться в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Согласно HomeAdvisor, вы можете рассчитывать потратить от 30 до 400 долларов на ферму.

Еще одним большим преимуществом стропильных систем является то, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены.С небольшими внутренними несущими стенами или их отсутствием разработчики домов могут легко создавать широко популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций стропильных ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной кровли до вальмовых секций — есть фермы, которые удовлетворят ваши потребности.

Введите свой адрес, чтобы узнать цену на крышу

Типы стропильных ферм

Опять же, есть тонна ферм для завершения вашего строительного проекта.Мы составили список наиболее часто используемых кровельных ферм для жилищного строительства.

Ферма центральной стойки

Фермы королевских столбов — самые простые кровельные фермы.

Общее использование: Пристройка домов, строительство гаражей, проекты с короткими пролетами

Размах: от 5 до 8 метров

Фермы для королевских столбов — это самый простой тип фермы. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая король-штырем, и две лямки.

Поскольку фермы с королевской стойкой изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы королевских столбов не могут перекрывать большие расстояния, поэтому они лучше подходят для небольших проектов.

Ферма стойки королевы

Фермы стойки Queen хорошо подходят для больших жилых проектов.

Общее использование: Строительство жилых домов, пристройки домов

Ширина пролета: от 8 до 12 метров

Фермы

Queen post похожи на фермы King Post в том, что они имеют простую, но прочную конструкцию.Вместо одной центральной стойки в центре, этот тип фермы будет иметь две фермы, которые соединены натяжной балкой.

Дополнительные стойки в ферме столба королевы делают их немного дороже, чем ферма столба королевы.

Две вертикальные стойки фермы позволяют фермам стойки фермы перекрывать большие пролеты, чем фермы стойки короля, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink — самые распространенные фермы для жилых проектов.

Общее использование: Строительство жилых домов

Ширина пролета: До 14 метров

Фермы Fink — самые распространенные фермы, используемые при строительстве крыш жилых домов. Ремни в фермах Fink имеют W-образную форму, что придает им большую грузоподъемность. Расположение лямок позволяет оставить место для хранения вещей, а при необходимости в них можно разместить такие вещи, как резервуары для воды.

Они также считаются одними из самых экономически эффективных кровельных ферм, особенно потому, что они могут перекрывать большие расстояния.

Ферма мансарды

Фермы мансарды позволяют использовать складские помещения, а иногда и жилую площадь.

Общее использование: Проекты строительства жилых домов, требующие мансарды или дополнительной жилой площади на чердаке

Пролет: До 25 метров

Одним из недостатков многих ферм является то, что лямки часто могут ограничивать чердачное пространство. Это может быть серьезным препятствием для домовладельцев, которым нужно дополнительное место для хранения вещей или жилое пространство.К счастью, есть фермы на чердаке, которые рассчитаны на место на чердаке.

Фермы чердака похожи на фермы столбов королевы, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить пространство на чердаке. Чем шире конструкция здания, тем больше будет чердак. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы позволяют создавать сводчатые потолки соборов.

Общее использование: Проекты строительства жилых домов, требующие сводчатых потолков

Ширина пролета: До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки.Нижние пояса ножничных ферм имеют наклон, создавая эффектный потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования предварительно спроектированных деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные трасты в одной части дома и использовать другие типы ферм в других частях дома, где вам не нужны сводчатые потолки. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы действительно стоят дороже, чем фермы других типов — иногда до 30% дороже, чем стандартные фермы.

Фронтальная ферма

Фронтальные фермы выступают в роли «опор» на вашей крыше.

Область применения: Строительство двускатной крыши для жилых домов

Пролет: Зависит от конструкции крыши

Фронтальные фермы обычно используются в сочетании с другими типами ферм.Ферма фронтона служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. На каждом конце каркаса крыши построены фермы фронтона для поддержки обшивки крыши.

Фермы

для фронтона будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных стропильных ферм, но на рынке их гораздо больше. От металлических крыш до асфальтовой черепицы, сводчатых потолков и плоских крыш, вероятно, найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и будете соответствовать требованиям строительных норм.

Введите свой адрес, чтобы узнать цену на крышу

Длиннопролетная крыша — Designing Buildings Wiki

Длиннопролетные крыши обычно определяются как крыши, пролет которых превышает 12 м. Длиннопролетные крыши могут создавать гибкие внутренние пространства без колонн и могут снизить затраты на опорные конструкции и время строительства. Они обычно встречаются в самых разных типах зданий, таких как фабрики, склады, сельскохозяйственные постройки, ангары, большие магазины, общественные залы, спортивные залы и арены.

Их основные функции, как и у обычных крыш, обычно заключаются в защите от погодных условий, ограничении распространения огня, обеспечении звуко- и теплоизоляции и т. Д.Однако, поскольку они могут предложить единственную конструктивную систему, кроме стен по периметру, им, возможно, также придется обеспечивать поддержку строительных услуг, путей доступа, подъемного оборудования, освещения и так далее.

Длиннопролетные крыши могут быть изготовлены из различных материалов, таких как сталь, алюминиевый сплав, древесина, железобетон и предварительно напряженный бетон. Часто предпочтение отдается стали из-за ее высокой прочности и из-за того, что она не распространяет огонь по своей поверхности. Проектирование длиннопролетных стальных и (железобетонных) композитных балок обычно выполняется в соответствии с BS 5950, BS EN 1993 или BS EN 1994.

[править] Фрейм портала

Рамы портала представляют собой тип структурной рамы, которая в своей простейшей форме характеризуется балкой (или стропильной балкой), поддерживаемой с обоих концов колоннами, однако соединения между балкой и колоннами являются «жесткими», так что изгиб момент в балке передается на колонны. Это означает, что балка может быть уменьшена в поперечном сечении и может охватывать большие расстояния.

Обычно стык между балкой и колоннами делается «жестким» путем добавления вута, кронштейна или углубления секции в местах стыков.Рамы порталов обычно изготавливаются из стали, железобетона или клееной древесины, иногда называемой «клееной».

См. Фрейм портала для получения дополнительной информации.

[править] Ферма скатная

Скатные фермы представляют собой триангулированные плоские рамы, расположенные в подходящих центрах. Чтобы предотвратить расползание, стропила, образующие верхний край фермы, соединяются у их ног стяжным элементом. Крепление обеспечивается в пределах основного треугольника с помощью распорок и стяжек.Между фермами крепятся прогоны, к которым можно крепить кровельные покрытия.

Скатные фермы обеспечивают хороший сток дождевой воды, разумное распределение дневного света от фонарей и большой объем крыши благодаря треугольному формату.

Они часто изготавливаются из стальных профилей, соединенных вместе болтами или сваркой с фасонными пластинами, называемыми косынками. Стальные элементы фермы обычно представляют собой угловые секции, поскольку они экономичны и воспринимают как растягивающие, так и сжимающие напряжения. В качестве альтернативы можно использовать деревянные элементы, соединенные болтами и деревянными соединителями.

[править] Пиловидная крыша

Крыши с зубьями состоят из ряда гребней, один уклон которых намного круче другого, и по профилю они похожи на зубья пилы. Они позволяют возводить скатную крышу с большим пролетом, не создавая очень высокой вершины. Более крутые поверхности часто обращены на север и застеклены, чтобы пропускать естественный свет в глубокое здание или фабрику, поэтому они также известны как «крыши северного света».

Исторически они использовались в промышленных и производственных зданиях до того, как было введено электрическое освещение, и когда стратегии дневного света были важны.Хотя они пришли в упадок с появлением искусственного освещения, архитекторы и дизайнеры начали возвращать их из-за их экологической эффективности и того факта, что их форма предлагает хороший потенциал для установки солнечных панелей.

[править] Стропило

Стропила могут быть спроектированы для очень длинных пролетов от 15 до 45 м. Обычно они изготавливаются из дерева или стали и располагаются в подходящих центрах для несения прогонов. Обычно они имеют низкий угол наклона, чтобы обеспечить приемлемый сток дождевой воды, и могут обеспечивать разумное распространение дневного света от фонарей.Хотя их преимущество заключается в уменьшении объема крыши, глубина и, следовательно, объем увеличиваются с увеличением пролета.

[править] Космическая колода

Это модульная структурная кровельная система, основанная на простой пирамидальной единице, обычно изготавливаемой из трубчатых диагоналей, приваренных к формующему поддону и вершине. Конструкции с одним пролетом могут обеспечивать большие световые пролеты до 22 м, а конструкции с двумя пролетами могут обеспечивать до 33 м.

Компоненты могут быть легко доставлены на площадку и собраны в балки, при этом вся космическая палуба строится на уровне земли перед подъемом на верхние опоры по периметру.В качестве кровельного покрытия уместен любой легкий конструкционный настил. Потолочные светильники также могут быть установлены непосредственно на квадратные верхние палубы.

[править] Космический фрейм

По концепции аналогичен космической палубе, но отличается большей гибкостью конструкции и компоновки. Космические рамы — это легкие жесткие кровельные системы, состоящие из ряда соединительных элементов, которые соединяют пояса (или распорки) и элементы распорки. Их сила проистекает из жесткости треугольника, при этом изгибающие нагрузки передаются как растягивающие и сжимающие нагрузки по длине каждого пояса.Большинство космических рам изготавливаются из труб из конструкционной стали или алюминиевого сплава.

Бакминстер Фуллер впервые применил космические каркасы в 1960-х годах для своих геодезических купольных конструкций.

[править] Структуры ткани

Архитектурные ткани, такие как стекло PTFE и полиэстер ПВХ, чрезвычайно прочны при растяжении и могут покрывать очень большие площади с минимальным использованием материала. Их можно подтолкнуть к растяжению с помощью опорных конструкций, потянуть за структурные тросы или надуть за счет давления воздуха.Как правило, они полупрозрачные и поэтому обеспечивают хорошее естественное освещение.

См. «История тканевых структур» для получения дополнительной информации.

[править] Монитор крыш

Крыша для монитора — это плоская крыша с приподнятыми остекленными частями, называемыми «мониторами». Они обеспечивают хорошее равномерное распределение дневного света от мониторов, на которое не влияет ориентация здания. Они могут быть сконструированы с использованием легких длиннопролетных балок, поддерживающих рамы мониторов, или сборной железобетонной портальной рамы.

[править] Длиннопролетная арка

Длиннопролетные арки являются полностью самонесущими, без ферм, рам, опорных стоек или прогонов. Они также известны как ракушечные крыши. Они представляют собой структурную изогнутую оболочку, покрывающую заданную форму в плане и область, где силы в оболочке или мембране являются сжимающими, а в ограничивающих краевых балках — растягивающими.

Для получения дополнительной информации см. Хранилище стволов.

[править] Подвесные конструкции

Подвесные конструкции — это такие конструкции, в которых основные элементы, поддерживающие нагрузку, такие как провода, тросы, цепи и т. Д., Подвергаются только усилиям растяжения.В плоских (горизонтальных) конструкциях используется проволока, прикрепленная к опорам, на которых подвешиваются элементы, воспринимающие местные напряжения. Они используются в основном на мостах и ​​крышах.

[править] Вантовые конструкции

Это структурная система, заимствованная из мостостроения, где конструкция плоской крыши поддерживается сверху стальными тросами, расходящимися вниз от мачт, которые возвышаются над уровнем крыши. Тросы ведут себя как простые элементы подвески, в то время как конструкция крыши ведет себя как обычная несущая конструкция, подверженная воздействию моментов, сдвигов и других видов воздействия.Ожидается, что даже при ветровом подъеме из-за собственного веса крыши подвесные элементы останутся в напряжении.

Длиннопролетная крыша — Designing Buildings Wiki

Длиннопролетные крыши обычно определяются как крыши, пролет которых превышает 12 м. Длиннопролетные крыши могут создавать гибкие внутренние пространства без колонн и могут снизить затраты на опорные конструкции и время строительства. Они обычно встречаются в самых разных типах зданий, таких как фабрики, склады, сельскохозяйственные постройки, ангары, большие магазины, общественные залы, спортивные залы и арены.

Их основные функции, как и у обычных крыш, обычно заключаются в защите от погодных условий, ограничении распространения огня, обеспечении звуко- и теплоизоляции и т. Д. Однако, поскольку они могут предложить единственную конструктивную систему, кроме стен по периметру, им, возможно, также придется обеспечивать поддержку строительных услуг, путей доступа, подъемного оборудования, освещения и так далее.

Длиннопролетные крыши могут быть изготовлены из различных материалов, таких как сталь, алюминиевый сплав, древесина, железобетон и предварительно напряженный бетон.Часто предпочтение отдается стали из-за ее высокой прочности и из-за того, что она не распространяет огонь по своей поверхности. Проектирование длиннопролетных стальных и (железобетонных) композитных балок обычно выполняется в соответствии с BS 5950, BS EN 1993 или BS EN 1994.

[править] Фрейм портала

Рамы портала представляют собой тип структурной рамы, которая в своей простейшей форме характеризуется балкой (или стропильной балкой), поддерживаемой с обоих концов колоннами, однако соединения между балкой и колоннами являются «жесткими», так что изгиб момент в балке передается на колонны.Это означает, что балка может быть уменьшена в поперечном сечении и может охватывать большие расстояния.

Обычно стык между балкой и колоннами делается «жестким» путем добавления вута, кронштейна или углубления секции в местах стыков. Рамы порталов обычно изготавливаются из стали, железобетона или клееной древесины, иногда называемой «клееной».

См. Фрейм портала для получения дополнительной информации.

[править] Ферма скатная

Скатные фермы представляют собой триангулированные плоские рамы, расположенные в подходящих центрах.Чтобы предотвратить расползание, стропила, образующие верхний край фермы, соединяются у их ног стяжным элементом. Крепление обеспечивается в пределах основного треугольника с помощью распорок и стяжек. Между фермами крепятся прогоны, к которым можно крепить кровельные покрытия.

Скатные фермы обеспечивают хороший сток дождевой воды, разумное распределение дневного света от фонарей и большой объем крыши благодаря треугольному формату.

Они часто изготавливаются из стальных профилей, соединенных вместе болтами или сваркой с фасонными пластинами, называемыми косынками.Стальные элементы фермы обычно представляют собой угловые секции, поскольку они экономичны и воспринимают как растягивающие, так и сжимающие напряжения. В качестве альтернативы можно использовать деревянные элементы, соединенные болтами и деревянными соединителями.

[править] Пиловидная крыша

Крыши с зубьями состоят из ряда гребней, один уклон которых намного круче другого, и по профилю они похожи на зубья пилы. Они позволяют возводить скатную крышу с большим пролетом, не создавая очень высокой вершины.Более крутые поверхности часто обращены на север и застеклены, чтобы пропускать естественный свет в глубокое здание или фабрику, поэтому они также известны как «крыши северного света».

Исторически они использовались в промышленных и производственных зданиях до того, как было введено электрическое освещение, и когда стратегии дневного света были важны. Хотя они пришли в упадок с появлением искусственного освещения, архитекторы и дизайнеры начали возвращать их из-за их экологической эффективности и того факта, что их форма предлагает хороший потенциал для установки солнечных панелей.

[править] Стропило

Стропила могут быть спроектированы для очень длинных пролетов от 15 до 45 м. Обычно они изготавливаются из дерева или стали и располагаются в подходящих центрах для несения прогонов. Обычно они имеют низкий угол наклона, чтобы обеспечить приемлемый сток дождевой воды, и могут обеспечивать разумное распространение дневного света от фонарей. Хотя их преимущество заключается в уменьшении объема крыши, глубина и, следовательно, объем увеличиваются с увеличением пролета.

[править] Космическая колода

Это модульная структурная кровельная система, основанная на простой пирамидальной единице, обычно изготавливаемой из трубчатых диагоналей, приваренных к формующему поддону и вершине.Конструкции с одним пролетом могут обеспечивать большие световые пролеты до 22 м, а конструкции с двумя пролетами могут обеспечивать до 33 м.

Компоненты могут быть легко доставлены на площадку и собраны в балки, при этом вся космическая палуба строится на уровне земли перед подъемом на верхние опоры по периметру. В качестве кровельного покрытия уместен любой легкий конструкционный настил. Потолочные светильники также могут быть установлены непосредственно на квадратные верхние палубы.

[править] Космический фрейм

По концепции аналогичен космической палубе, но отличается большей гибкостью конструкции и компоновки.Космические рамы — это легкие жесткие кровельные системы, состоящие из ряда соединительных элементов, которые соединяют пояса (или распорки) и элементы распорки. Их сила проистекает из жесткости треугольника, при этом изгибающие нагрузки передаются как растягивающие и сжимающие нагрузки по длине каждого пояса. Большинство космических рам изготавливаются из труб из конструкционной стали или алюминиевого сплава.

Бакминстер Фуллер впервые применил космические каркасы в 1960-х годах для своих геодезических купольных конструкций.

[править] Структуры ткани

Архитектурные ткани, такие как стекло PTFE и полиэстер ПВХ, чрезвычайно прочны при растяжении и могут покрывать очень большие площади с минимальным использованием материала. Их можно подтолкнуть к растяжению с помощью опорных конструкций, потянуть за структурные тросы или надуть за счет давления воздуха. Как правило, они полупрозрачные и поэтому обеспечивают хорошее естественное освещение.

См. «История тканевых структур» для получения дополнительной информации.

[править] Монитор крыш

Крыша для монитора — это плоская крыша с приподнятыми остекленными частями, называемыми «мониторами».Они обеспечивают хорошее равномерное распределение дневного света от мониторов, на которое не влияет ориентация здания. Они могут быть сконструированы с использованием легких длиннопролетных балок, поддерживающих рамы мониторов, или сборной железобетонной портальной рамы.

[править] Длиннопролетная арка

Длиннопролетные арки являются полностью самонесущими, без ферм, рам, опорных стоек или прогонов. Они также известны как ракушечные крыши. Они представляют собой структурную изогнутую оболочку, покрывающую заданную форму в плане и область, где силы в оболочке или мембране являются сжимающими, а в ограничивающих краевых балках — растягивающими.

Для получения дополнительной информации см. Хранилище стволов.

[править] Подвесные конструкции

Подвесные конструкции — это такие конструкции, в которых основные элементы, поддерживающие нагрузку, такие как провода, тросы, цепи и т. Д., Подвергаются только усилиям растяжения. В плоских (горизонтальных) конструкциях используется проволока, прикрепленная к опорам, на которых подвешиваются элементы, воспринимающие местные напряжения. Они используются в основном на мостах и ​​крышах.

[править] Вантовые конструкции

Это структурная система, заимствованная из мостостроения, где конструкция плоской крыши поддерживается сверху стальными тросами, расходящимися вниз от мачт, которые возвышаются над уровнем крыши.Тросы ведут себя как простые элементы подвески, в то время как конструкция крыши ведет себя как обычная несущая конструкция, подверженная воздействию моментов, сдвигов и других видов воздействия. Ожидается, что даже при ветровом подъеме из-за собственного веса крыши подвесные элементы останутся в напряжении.

Длиннопролетная крыша — Designing Buildings Wiki

Длиннопролетные крыши обычно определяются как крыши, пролет которых превышает 12 м. Длиннопролетные крыши могут создавать гибкие внутренние пространства без колонн и могут снизить затраты на опорные конструкции и время строительства.Они обычно встречаются в самых разных типах зданий, таких как фабрики, склады, сельскохозяйственные постройки, ангары, большие магазины, общественные залы, спортивные залы и арены.

Их основные функции, как и у обычных крыш, обычно заключаются в защите от погодных условий, ограничении распространения огня, обеспечении звуко- и теплоизоляции и т. Д. Однако, поскольку они могут предложить единственную конструктивную систему, кроме стен по периметру, им, возможно, также придется обеспечивать поддержку строительных услуг, путей доступа, подъемного оборудования, освещения и так далее.

Длиннопролетные крыши могут быть изготовлены из различных материалов, таких как сталь, алюминиевый сплав, древесина, железобетон и предварительно напряженный бетон. Часто предпочтение отдается стали из-за ее высокой прочности и из-за того, что она не распространяет огонь по своей поверхности. Проектирование длиннопролетных стальных и (железобетонных) композитных балок обычно выполняется в соответствии с BS 5950, BS EN 1993 или BS EN 1994.

[править] Фрейм портала

Рамы портала представляют собой тип структурной рамы, которая в своей простейшей форме характеризуется балкой (или стропильной балкой), поддерживаемой с обоих концов колоннами, однако соединения между балкой и колоннами являются «жесткими», так что изгиб момент в балке передается на колонны.Это означает, что балка может быть уменьшена в поперечном сечении и может охватывать большие расстояния.

Обычно стык между балкой и колоннами делается «жестким» путем добавления вута, кронштейна или углубления секции в местах стыков. Рамы порталов обычно изготавливаются из стали, железобетона или клееной древесины, иногда называемой «клееной».

См. Фрейм портала для получения дополнительной информации.

[править] Ферма скатная

Скатные фермы представляют собой триангулированные плоские рамы, расположенные в подходящих центрах.Чтобы предотвратить расползание, стропила, образующие верхний край фермы, соединяются у их ног стяжным элементом. Крепление обеспечивается в пределах основного треугольника с помощью распорок и стяжек. Между фермами крепятся прогоны, к которым можно крепить кровельные покрытия.

Скатные фермы обеспечивают хороший сток дождевой воды, разумное распределение дневного света от фонарей и большой объем крыши благодаря треугольному формату.

Они часто изготавливаются из стальных профилей, соединенных вместе болтами или сваркой с фасонными пластинами, называемыми косынками.Стальные элементы фермы обычно представляют собой угловые секции, поскольку они экономичны и воспринимают как растягивающие, так и сжимающие напряжения. В качестве альтернативы можно использовать деревянные элементы, соединенные болтами и деревянными соединителями.

[править] Пиловидная крыша

Крыши с зубьями состоят из ряда гребней, один уклон которых намного круче другого, и по профилю они похожи на зубья пилы. Они позволяют возводить скатную крышу с большим пролетом, не создавая очень высокой вершины.Более крутые поверхности часто обращены на север и застеклены, чтобы пропускать естественный свет в глубокое здание или фабрику, поэтому они также известны как «крыши северного света».

Исторически они использовались в промышленных и производственных зданиях до того, как было введено электрическое освещение, и когда стратегии дневного света были важны. Хотя они пришли в упадок с появлением искусственного освещения, архитекторы и дизайнеры начали возвращать их из-за их экологической эффективности и того факта, что их форма предлагает хороший потенциал для установки солнечных панелей.

[править] Стропило

Стропила могут быть спроектированы для очень длинных пролетов от 15 до 45 м. Обычно они изготавливаются из дерева или стали и располагаются в подходящих центрах для несения прогонов. Обычно они имеют низкий угол наклона, чтобы обеспечить приемлемый сток дождевой воды, и могут обеспечивать разумное распространение дневного света от фонарей. Хотя их преимущество заключается в уменьшении объема крыши, глубина и, следовательно, объем увеличиваются с увеличением пролета.

[править] Космическая колода

Это модульная структурная кровельная система, основанная на простой пирамидальной единице, обычно изготавливаемой из трубчатых диагоналей, приваренных к формующему поддону и вершине.Конструкции с одним пролетом могут обеспечивать большие световые пролеты до 22 м, а конструкции с двумя пролетами могут обеспечивать до 33 м.

Компоненты могут быть легко доставлены на площадку и собраны в балки, при этом вся космическая палуба строится на уровне земли перед подъемом на верхние опоры по периметру. В качестве кровельного покрытия уместен любой легкий конструкционный настил. Потолочные светильники также могут быть установлены непосредственно на квадратные верхние палубы.

[править] Космический фрейм

По концепции аналогичен космической палубе, но отличается большей гибкостью конструкции и компоновки.Космические рамы — это легкие жесткие кровельные системы, состоящие из ряда соединительных элементов, которые соединяют пояса (или распорки) и элементы распорки. Их сила проистекает из жесткости треугольника, при этом изгибающие нагрузки передаются как растягивающие и сжимающие нагрузки по длине каждого пояса. Большинство космических рам изготавливаются из труб из конструкционной стали или алюминиевого сплава.

Бакминстер Фуллер впервые применил космические каркасы в 1960-х годах для своих геодезических купольных конструкций.

[править] Структуры ткани

Архитектурные ткани, такие как стекло PTFE и полиэстер ПВХ, чрезвычайно прочны при растяжении и могут покрывать очень большие площади с минимальным использованием материала. Их можно подтолкнуть к растяжению с помощью опорных конструкций, потянуть за структурные тросы или надуть за счет давления воздуха. Как правило, они полупрозрачные и поэтому обеспечивают хорошее естественное освещение.

См. «История тканевых структур» для получения дополнительной информации.

[править] Монитор крыш

Крыша для монитора — это плоская крыша с приподнятыми остекленными частями, называемыми «мониторами».Они обеспечивают хорошее равномерное распределение дневного света от мониторов, на которое не влияет ориентация здания. Они могут быть сконструированы с использованием легких длиннопролетных балок, поддерживающих рамы мониторов, или сборной железобетонной портальной рамы.

[править] Длиннопролетная арка

Длиннопролетные арки являются полностью самонесущими, без ферм, рам, опорных стоек или прогонов. Они также известны как ракушечные крыши. Они представляют собой структурную изогнутую оболочку, покрывающую заданную форму в плане и область, где силы в оболочке или мембране являются сжимающими, а в ограничивающих краевых балках — растягивающими.

Для получения дополнительной информации см. Хранилище стволов.

[править] Подвесные конструкции

Подвесные конструкции — это такие конструкции, в которых основные элементы, поддерживающие нагрузку, такие как провода, тросы, цепи и т. Д., Подвергаются только усилиям растяжения. В плоских (горизонтальных) конструкциях используется проволока, прикрепленная к опорам, на которых подвешиваются элементы, воспринимающие местные напряжения. Они используются в основном на мостах и ​​крышах.

[править] Вантовые конструкции

Это структурная система, заимствованная из мостостроения, где конструкция плоской крыши поддерживается сверху стальными тросами, расходящимися вниз от мачт, которые возвышаются над уровнем крыши.Тросы ведут себя как простые элементы подвески, в то время как конструкция крыши ведет себя как обычная несущая конструкция, подверженная воздействию моментов, сдвигов и других видов воздействия. Ожидается, что даже при ветровом подъеме из-за собственного веса крыши подвесные элементы останутся в напряжении.

Длиннопролетная крыша — Designing Buildings Wiki

Длиннопролетные крыши обычно определяются как крыши, пролет которых превышает 12 м. Длиннопролетные крыши могут создавать гибкие внутренние пространства без колонн и могут снизить затраты на опорные конструкции и время строительства.Они обычно встречаются в самых разных типах зданий, таких как фабрики, склады, сельскохозяйственные постройки, ангары, большие магазины, общественные залы, спортивные залы и арены.

Их основные функции, как и у обычных крыш, обычно заключаются в защите от погодных условий, ограничении распространения огня, обеспечении звуко- и теплоизоляции и т. Д. Однако, поскольку они могут предложить единственную конструктивную систему, кроме стен по периметру, им, возможно, также придется обеспечивать поддержку строительных услуг, путей доступа, подъемного оборудования, освещения и так далее.

Длиннопролетные крыши могут быть изготовлены из различных материалов, таких как сталь, алюминиевый сплав, древесина, железобетон и предварительно напряженный бетон. Часто предпочтение отдается стали из-за ее высокой прочности и из-за того, что она не распространяет огонь по своей поверхности. Проектирование длиннопролетных стальных и (железобетонных) композитных балок обычно выполняется в соответствии с BS 5950, BS EN 1993 или BS EN 1994.

[править] Фрейм портала

Рамы портала представляют собой тип структурной рамы, которая в своей простейшей форме характеризуется балкой (или стропильной балкой), поддерживаемой с обоих концов колоннами, однако соединения между балкой и колоннами являются «жесткими», так что изгиб момент в балке передается на колонны.Это означает, что балка может быть уменьшена в поперечном сечении и может охватывать большие расстояния.

Обычно стык между балкой и колоннами делается «жестким» путем добавления вута, кронштейна или углубления секции в местах стыков. Рамы порталов обычно изготавливаются из стали, железобетона или клееной древесины, иногда называемой «клееной».

См. Фрейм портала для получения дополнительной информации.

[править] Ферма скатная

Скатные фермы представляют собой триангулированные плоские рамы, расположенные в подходящих центрах.Чтобы предотвратить расползание, стропила, образующие верхний край фермы, соединяются у их ног стяжным элементом. Крепление обеспечивается в пределах основного треугольника с помощью распорок и стяжек. Между фермами крепятся прогоны, к которым можно крепить кровельные покрытия.

Скатные фермы обеспечивают хороший сток дождевой воды, разумное распределение дневного света от фонарей и большой объем крыши благодаря треугольному формату.

Они часто изготавливаются из стальных профилей, соединенных вместе болтами или сваркой с фасонными пластинами, называемыми косынками.Стальные элементы фермы обычно представляют собой угловые секции, поскольку они экономичны и воспринимают как растягивающие, так и сжимающие напряжения. В качестве альтернативы можно использовать деревянные элементы, соединенные болтами и деревянными соединителями.

[править] Пиловидная крыша

Крыши с зубьями состоят из ряда гребней, один уклон которых намного круче другого, и по профилю они похожи на зубья пилы. Они позволяют возводить скатную крышу с большим пролетом, не создавая очень высокой вершины.Более крутые поверхности часто обращены на север и застеклены, чтобы пропускать естественный свет в глубокое здание или фабрику, поэтому они также известны как «крыши северного света».

Исторически они использовались в промышленных и производственных зданиях до того, как было введено электрическое освещение, и когда стратегии дневного света были важны. Хотя они пришли в упадок с появлением искусственного освещения, архитекторы и дизайнеры начали возвращать их из-за их экологической эффективности и того факта, что их форма предлагает хороший потенциал для установки солнечных панелей.

[править] Стропило

Стропила могут быть спроектированы для очень длинных пролетов от 15 до 45 м. Обычно они изготавливаются из дерева или стали и располагаются в подходящих центрах для несения прогонов. Обычно они имеют низкий угол наклона, чтобы обеспечить приемлемый сток дождевой воды, и могут обеспечивать разумное распространение дневного света от фонарей. Хотя их преимущество заключается в уменьшении объема крыши, глубина и, следовательно, объем увеличиваются с увеличением пролета.

[править] Космическая колода

Это модульная структурная кровельная система, основанная на простой пирамидальной единице, обычно изготавливаемой из трубчатых диагоналей, приваренных к формующему поддону и вершине.Конструкции с одним пролетом могут обеспечивать большие световые пролеты до 22 м, а конструкции с двумя пролетами могут обеспечивать до 33 м.

Компоненты могут быть легко доставлены на площадку и собраны в балки, при этом вся космическая палуба строится на уровне земли перед подъемом на верхние опоры по периметру. В качестве кровельного покрытия уместен любой легкий конструкционный настил. Потолочные светильники также могут быть установлены непосредственно на квадратные верхние палубы.

[править] Космический фрейм

По концепции аналогичен космической палубе, но отличается большей гибкостью конструкции и компоновки.Космические рамы — это легкие жесткие кровельные системы, состоящие из ряда соединительных элементов, которые соединяют пояса (или распорки) и элементы распорки. Их сила проистекает из жесткости треугольника, при этом изгибающие нагрузки передаются как растягивающие и сжимающие нагрузки по длине каждого пояса. Большинство космических рам изготавливаются из труб из конструкционной стали или алюминиевого сплава.

Бакминстер Фуллер впервые применил космические каркасы в 1960-х годах для своих геодезических купольных конструкций.

[править] Структуры ткани

Архитектурные ткани, такие как стекло PTFE и полиэстер ПВХ, чрезвычайно прочны при растяжении и могут покрывать очень большие площади с минимальным использованием материала. Их можно подтолкнуть к растяжению с помощью опорных конструкций, потянуть за структурные тросы или надуть за счет давления воздуха. Как правило, они полупрозрачные и поэтому обеспечивают хорошее естественное освещение.

См. «История тканевых структур» для получения дополнительной информации.

[править] Монитор крыш

Крыша для монитора — это плоская крыша с приподнятыми остекленными частями, называемыми «мониторами».Они обеспечивают хорошее равномерное распределение дневного света от мониторов, на которое не влияет ориентация здания. Они могут быть сконструированы с использованием легких длиннопролетных балок, поддерживающих рамы мониторов, или сборной железобетонной портальной рамы.

[править] Длиннопролетная арка

Длиннопролетные арки являются полностью самонесущими, без ферм, рам, опорных стоек или прогонов. Они также известны как ракушечные крыши. Они представляют собой структурную изогнутую оболочку, покрывающую заданную форму в плане и область, где силы в оболочке или мембране являются сжимающими, а в ограничивающих краевых балках — растягивающими.

Для получения дополнительной информации см. Хранилище стволов.

[править] Подвесные конструкции

Подвесные конструкции — это такие конструкции, в которых основные элементы, поддерживающие нагрузку, такие как провода, тросы, цепи и т. Д., Подвергаются только усилиям растяжения. В плоских (горизонтальных) конструкциях используется проволока, прикрепленная к опорам, на которых подвешиваются элементы, воспринимающие местные напряжения. Они используются в основном на мостах и ​​крышах.

[править] Вантовые конструкции

Это структурная система, заимствованная из мостостроения, где конструкция плоской крыши поддерживается сверху стальными тросами, расходящимися вниз от мачт, которые возвышаются над уровнем крыши.Тросы ведут себя как простые элементы подвески, в то время как конструкция крыши ведет себя как обычная несущая конструкция, подверженная воздействию моментов, сдвигов и других видов воздействия. Ожидается, что даже при ветровом подъеме из-за собственного веса крыши подвесные элементы останутся в напряжении.

Длиннопролетная крыша — Designing Buildings Wiki

Длиннопролетные крыши обычно определяются как крыши, пролет которых превышает 12 м. Длиннопролетные крыши могут создавать гибкие внутренние пространства без колонн и могут снизить затраты на опорные конструкции и время строительства.Они обычно встречаются в самых разных типах зданий, таких как фабрики, склады, сельскохозяйственные постройки, ангары, большие магазины, общественные залы, спортивные залы и арены.

Их основные функции, как и у обычных крыш, обычно заключаются в защите от погодных условий, ограничении распространения огня, обеспечении звуко- и теплоизоляции и т. Д. Однако, поскольку они могут предложить единственную конструктивную систему, кроме стен по периметру, им, возможно, также придется обеспечивать поддержку строительных услуг, путей доступа, подъемного оборудования, освещения и так далее.

Длиннопролетные крыши могут быть изготовлены из различных материалов, таких как сталь, алюминиевый сплав, древесина, железобетон и предварительно напряженный бетон. Часто предпочтение отдается стали из-за ее высокой прочности и из-за того, что она не распространяет огонь по своей поверхности. Проектирование длиннопролетных стальных и (железобетонных) композитных балок обычно выполняется в соответствии с BS 5950, BS EN 1993 или BS EN 1994.

[править] Фрейм портала

Рамы портала представляют собой тип структурной рамы, которая в своей простейшей форме характеризуется балкой (или стропильной балкой), поддерживаемой с обоих концов колоннами, однако соединения между балкой и колоннами являются «жесткими», так что изгиб момент в балке передается на колонны.Это означает, что балка может быть уменьшена в поперечном сечении и может охватывать большие расстояния.

Обычно стык между балкой и колоннами делается «жестким» путем добавления вута, кронштейна или углубления секции в местах стыков. Рамы порталов обычно изготавливаются из стали, железобетона или клееной древесины, иногда называемой «клееной».

См. Фрейм портала для получения дополнительной информации.

[править] Ферма скатная

Скатные фермы представляют собой триангулированные плоские рамы, расположенные в подходящих центрах.Чтобы предотвратить расползание, стропила, образующие верхний край фермы, соединяются у их ног стяжным элементом. Крепление обеспечивается в пределах основного треугольника с помощью распорок и стяжек. Между фермами крепятся прогоны, к которым можно крепить кровельные покрытия.

Скатные фермы обеспечивают хороший сток дождевой воды, разумное распределение дневного света от фонарей и большой объем крыши благодаря треугольному формату.

Они часто изготавливаются из стальных профилей, соединенных вместе болтами или сваркой с фасонными пластинами, называемыми косынками.Стальные элементы фермы обычно представляют собой угловые секции, поскольку они экономичны и воспринимают как растягивающие, так и сжимающие напряжения. В качестве альтернативы можно использовать деревянные элементы, соединенные болтами и деревянными соединителями.

[править] Пиловидная крыша

Крыши с зубьями состоят из ряда гребней, один уклон которых намного круче другого, и по профилю они похожи на зубья пилы. Они позволяют возводить скатную крышу с большим пролетом, не создавая очень высокой вершины.Более крутые поверхности часто обращены на север и застеклены, чтобы пропускать естественный свет в глубокое здание или фабрику, поэтому они также известны как «крыши северного света».

Исторически они использовались в промышленных и производственных зданиях до того, как было введено электрическое освещение, и когда стратегии дневного света были важны. Хотя они пришли в упадок с появлением искусственного освещения, архитекторы и дизайнеры начали возвращать их из-за их экологической эффективности и того факта, что их форма предлагает хороший потенциал для установки солнечных панелей.

[править] Стропило

Стропила могут быть спроектированы для очень длинных пролетов от 15 до 45 м. Обычно они изготавливаются из дерева или стали и располагаются в подходящих центрах для несения прогонов. Обычно они имеют низкий угол наклона, чтобы обеспечить приемлемый сток дождевой воды, и могут обеспечивать разумное распространение дневного света от фонарей. Хотя их преимущество заключается в уменьшении объема крыши, глубина и, следовательно, объем увеличиваются с увеличением пролета.

[править] Космическая колода

Это модульная структурная кровельная система, основанная на простой пирамидальной единице, обычно изготавливаемой из трубчатых диагоналей, приваренных к формующему поддону и вершине.Конструкции с одним пролетом могут обеспечивать большие световые пролеты до 22 м, а конструкции с двумя пролетами могут обеспечивать до 33 м.

Компоненты могут быть легко доставлены на площадку и собраны в балки, при этом вся космическая палуба строится на уровне земли перед подъемом на верхние опоры по периметру. В качестве кровельного покрытия уместен любой легкий конструкционный настил. Потолочные светильники также могут быть установлены непосредственно на квадратные верхние палубы.

[править] Космический фрейм

По концепции аналогичен космической палубе, но отличается большей гибкостью конструкции и компоновки.Космические рамы — это легкие жесткие кровельные системы, состоящие из ряда соединительных элементов, которые соединяют пояса (или распорки) и элементы распорки. Их сила проистекает из жесткости треугольника, при этом изгибающие нагрузки передаются как растягивающие и сжимающие нагрузки по длине каждого пояса. Большинство космических рам изготавливаются из труб из конструкционной стали или алюминиевого сплава.

Бакминстер Фуллер впервые применил космические каркасы в 1960-х годах для своих геодезических купольных конструкций.

[править] Структуры ткани

Архитектурные ткани, такие как стекло PTFE и полиэстер ПВХ, чрезвычайно прочны при растяжении и могут покрывать очень большие площади с минимальным использованием материала. Их можно подтолкнуть к растяжению с помощью опорных конструкций, потянуть за структурные тросы или надуть за счет давления воздуха. Как правило, они полупрозрачные и поэтому обеспечивают хорошее естественное освещение.

См. «История тканевых структур» для получения дополнительной информации.

[править] Монитор крыш

Крыша для монитора — это плоская крыша с приподнятыми остекленными частями, называемыми «мониторами».Они обеспечивают хорошее равномерное распределение дневного света от мониторов, на которое не влияет ориентация здания. Они могут быть сконструированы с использованием легких длиннопролетных балок, поддерживающих рамы мониторов, или сборной железобетонной портальной рамы.

[править] Длиннопролетная арка

Длиннопролетные арки являются полностью самонесущими, без ферм, рам, опорных стоек или прогонов. Они также известны как ракушечные крыши. Они представляют собой структурную изогнутую оболочку, покрывающую заданную форму в плане и область, где силы в оболочке или мембране являются сжимающими, а в ограничивающих краевых балках — растягивающими.

Для получения дополнительной информации см. Хранилище стволов.

[править] Подвесные конструкции

Подвесные конструкции — это такие конструкции, в которых основные элементы, поддерживающие нагрузку, такие как провода, тросы, цепи и т. Д., Подвергаются только усилиям растяжения. В плоских (горизонтальных) конструкциях используется проволока, прикрепленная к опорам, на которых подвешиваются элементы, воспринимающие местные напряжения. Они используются в основном на мостах и ​​крышах.

[править] Вантовые конструкции

Это структурная система, заимствованная из мостостроения, где конструкция плоской крыши поддерживается сверху стальными тросами, расходящимися вниз от мачт, которые возвышаются над уровнем крыши.Тросы ведут себя как простые элементы подвески, в то время как конструкция крыши ведет себя как обычная несущая конструкция, подверженная воздействию моментов, сдвигов и других видов воздействия. Ожидается, что даже при ветровом подъеме из-за собственного веса крыши подвесные элементы останутся в напряжении.

12 различных типов кровельных ферм (с фотографиями) — Модернизированный дом

Со временем стропильные фермы стали самым популярным методом создания каркаса крыши, и не зря — они стали более экономичными, удобными и невероятно универсальными.Кровельная ферма — это эффективный инструмент, применяемый при возведении крыш как жилых, так и коммерческих сооружений.

Они позволяют изготавливать крыши самых разных стилей из более легких материалов, сохраняя при этом структурную целостность и прочность. Благодаря своей универсальности в строительных проектах, существует ряд типов кровельных ферм, которые могут удовлетворить потребности практических применений и стилей строительства.

От шкворня, двойного стержня и двойного шага до полинезийских, выпуклых и тетивных — количество типов стропильных ферм велико.В этом руководстве мы подробно рассказали, что такое стропильные фермы, каковы наиболее распространенные типы стропильных ферм и почему они так удобны.

Что такое ферма крыши?

Первоначальный способ строительства американских домов заключался в использовании каркаса крыши, который представлял собой «разрезанную крышу», то есть отдельные балки и стропила были вырезаны и установлены в стандартной треугольной форме с вертикальными внутренними опорами. Срезанные крыши было относительно легко построить, однако по мере развития производственных технологий архитекторы открыли лучший способ изготовления каркасов крыши — фермы.

Ферменная крыша состоит из соединенных друг с другом домкратов, балок и стропил. Эти компоненты образуют серию А-образных рам и обеспечивают гораздо лучшую опору, чем скошенные крыши. Не говоря уже о том, что они могут быть установлены как единое целое, часто за пределами площадки, и установлены полностью в комплекте.

Проще говоря, стропильная ферма — это то, что образует каркас крыши. Помимо поддержки общей конструкции крыши, они также определяют форму крыши и потолка под ней. Они изготавливаются из легких материалов, например, 2х4, а затем отправляются на строительную площадку.

Стандартная ферма крыши состоит из трех основных компонентов: верхних поясов, нижних поясов (двутавровые балки или потолочные балки) и ремней (стойки).

Преимущества кровельных ферм

Растущая популярность стропильных ферм в качестве альтернативы стропилам объясняется несколькими причинами. Тем не менее, самая большая причина того, что фермы так популярны, заключается в том, что они примерно на 30% дешевле, чем стропила . Поскольку они изготовлены из более легких материалов, они как производятся, так и закупаются в больших количествах, что, в свою очередь, снижает цену.

Не говоря уже о том, что затраты на рабочую силу, связанные с постройкой стропильных ферм, относительно невелики, так как они не требуют навыков опытного плотника. Фактически, исследования показывают, что вы можете рассчитывать потратить от 30 до 400 долларов на ферму крыши.

Помимо доступности, еще одним важным преимуществом кровельных ферм является то, что они эффективно распределяют вес на внешние стены конструкции, в отличие от внутренних стен. С небольшие внутренние несущие стены или вообще без них, строители могут легко создавать исключительно популярные жилые помещения с открытой планировкой.Этот факт также облегчает домовладельцам удаление внутренних стен для будущих проектов ремонта дома.

В качестве дополнительного преимущества существует бесчисленное множество типов ферм, позволяющих создавать каркас крыши практически для любого стиля крыши.

Типы стропильных ферм

Как упоминалось ранее, существует множество ферм для удовлетворения потребностей вашего строительного проекта. Строите ли вы дом, многоквартирный дом или крупный сельскохозяйственный проект, фермы крыши имеют решающее значение для стиля, структуры и стоимости вашего строительства.

С учетом сказанного важно, чтобы вы выбрали правильный тип фермы, который наилучшим образом соответствует вашему проекту и вашему бюджету. Вот некоторые из наиболее распространенных типов стропильных ферм, из которых вы можете выбрать:

1. Ферма King Post

Кровельные фермы с королевскими штырями являются наиболее распространенной разновидностью, а также самыми простыми, поскольку в них используется наименьшее количество компонентов фермы — два верхних пояса, один нижний пояс, два поясных пояса и одна центральная вертикальная стойка, называемая царь-штырем.Поскольку фермы королевских столбов состоят из наименьшего количества материалов, они дешевле, чем большинство других вариантов.

Однако недостатком является то, что фермы королевских столбов не способны преодолевать большие расстояния, составляющие от пяти до восьми метров. В результате они лучше всего подходят для небольших проектов, таких как пристройка дома, гаражи и другие краткосрочные проекты.

2. Ферма Queen Post

Как и фермы с королевской стойкой, фермы с королевской стойкой имеют относительно простую, но прочную конструкцию.Однако вместо центральной стойки в центре этот тип фермы имеет две стойки ферзя, соединенные натяжной балкой. Дополнительные стойки в этой конструкции приводят к тому, что фермы с фермами стоят немного дороже.

Тем не менее, преимущество состоит в том, что фермы со стойками королевы могут охватывать большие расстояния, чем их аналоги с королевской стойкой, а это означает, что их можно использовать в более крупных проектах, таких как строительство жилых домов и пристройки крупных домов. Фермы столбов королевы могут иметь ширину от 8 до 12 метров.

3. Моно ферма

Проще говоря, монолитная ферма крыши — это, по сути, половина полной фермы крыши. Этот вариант невероятно универсален и часто используется для создания крыши, которая предлагает больше визуального пространства и естественного солнечного света.

Моно фермы чаще всего можно увидеть в гаражах или сараях, хотя их также можно использовать для строительства пристроек или создания дополнительных ярусов крыши на существующей крыше.

4. Ферма Fink

Кровельные фермы Fink являются наиболее распространенным типом, применяемым при строительстве крыш жилых домов.Их длина составляет до 14 метров, а лямки имеют W-образную форму, что обеспечивает большую несущую способность. Расположение лямок на ферме также дает больше места для хранения, в котором можно разместить такие предметы, как резервуары для воды.

Эти типы кровельных ферм также считаются одними из самых экономичных вариантов, особенно из-за того, что они охватывают большие расстояния.

5. Продольная ферма

Обычно ассоциируемые с амбарами или сельскохозяйственными постройками, фермы-гамбрели популярны в различных домах, особенно потому, что дом в стиле фермы пользуется огромной популярностью.Ферма Gambrel предназначена для поддержки широкопролетной крыши и может добавить вертикальному пространству конструкции благодаря своей уникальной высокой конструкции.

6. Ферма мансарды

Фермы этого типа используются в проектах строительства жилых домов, где требуется чердак или дополнительное жилое пространство. Фермы чердака устраняют проблему, присущую многим типам ферм — перемычки ограничивают пространство чердака. Они кажутся похожими на фермы с фермами, но две вертикальные стойки расположены дальше друг от друга, чтобы учесть дополнительное пространство над головой.

Чем шире конструкция, тем больше будет чердачное пространство и длиннее пролет фермы. Фермы мансарды могут достигать 25 метров в ширину. Также, чем круче уклон крыши, тем выше будет потолок мансарды.

7. Ножничная ферма

Эти типы ферм допускают возможность создания сводчатых потолков. Ножничные фермы состоят из наклонных нижних поясов, которые создают эффектный потолок в жилом помещении внизу. Этот вариант сочетает в себе удобство и эффективность предварительно построенных деревянных ферм, при этом сохраняя преимущества высоких потолков.

Обратной стороной ножничных ферм является то, что они стоят дороже, чем другие альтернативы. В некоторых случаях вы можете ожидать потратить на ножничные фермы на 30% больше, чем на фермы других типов.

8. Ферма вентилятора

Фермы вентиляторов, также изготовленные в основном из стали, имеют относительно простую конструкцию, но при этом обладают исключительной стабильностью благодаря множеству усовершенствованных элементов. Верхняя часть пояса веерной фермы делится на меньшие по длине, что создает усиленную опору прогона.Эти типы ферм могут иметь длину от 10 до 15 ярдов, что делает их идеальным выбором для средних конструкций.

9. Фронтальная ферма

Фронтальные фермы часто устанавливаются вместе с другими типами ферм. Обычно он действует как «заглушка» для всей крыши. Фермы фронтона состоят из двух верхних поясов, одного нижнего пояса и нескольких вертикальных стоек. Они предназначены для поддержки обшивки крыши и устанавливаются по обе стороны от каркаса крыши.

Пролет ферм двускатной крыши зависит от конструкции крыши.Вы можете рассчитывать на то, что за эти типы ферм заплатите на 35-50% больше, чем за более стандартные конструкции.

10. Ферма набедренная

Шатровая ферма — распространенный тип крыш, предназначенная для изготовления вальмовой крыши. Вальмовые крыши имеют скаты со всех четырех сторон, сходящиеся в одной точке в центре крыши. Фермы вальмовой крыши особенно полезны в условиях сильного ветра и снега, поскольку они намного более устойчивы, чем двускатные крыши.

Несмотря на то, что они похожи на фермы фронтона, существует широкий диапазон вариаций вальмовых ферм, которые можно использовать для создания различных архитектурных стилей.

11. Плоская ферма

Как следует из названия, фермы плоских крыш используются для конструкций плоских крыш. Они построены относительно аналогично фермам перекрытий. Конструкция стропильных ферм для плоских крыш обеспечивает большую поддержку, поскольку они не имеют уклона для сброса осадков или несения нагрузки. Эти типы стропильных ферм чаще всего используются в коммерческих целях.

12. Ферма Howe

Кровельные фермы Howe традиционно изготавливаются из комбинации дерева и стали.Первичная конструкция состоит из дерева, но элементы растяжения и вертикальные элементы ферм Howe изготовлены из стали.

Это помогает повысить долговечность и надежность, позволяя перекрывать ферму до 30 ярдов. Ферма Howe чаще всего используется для пролетов мостов большой мощности и, в частности, железнодорожных мостов.

Наши последние мысли

Несмотря на то, что мы предоставили вам 12 различных типов кровельных ферм, их варианты выходят за рамки этого списка. От сводчатых потолков и чердачных помещений до асфальтовой черепицы и металлических крыш — обязательно найдется ферма, которая поможет выполнить эту работу.Тип фермы, которую вы выберете для своего проекта, повлияет не только на дизайн вашей конструкции, но также на стоимость и время, необходимые для строительства, поэтому выбирайте внимательно!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
