Фермы железобетонные
Вернуться на страницу»Железобетонные конструкции»

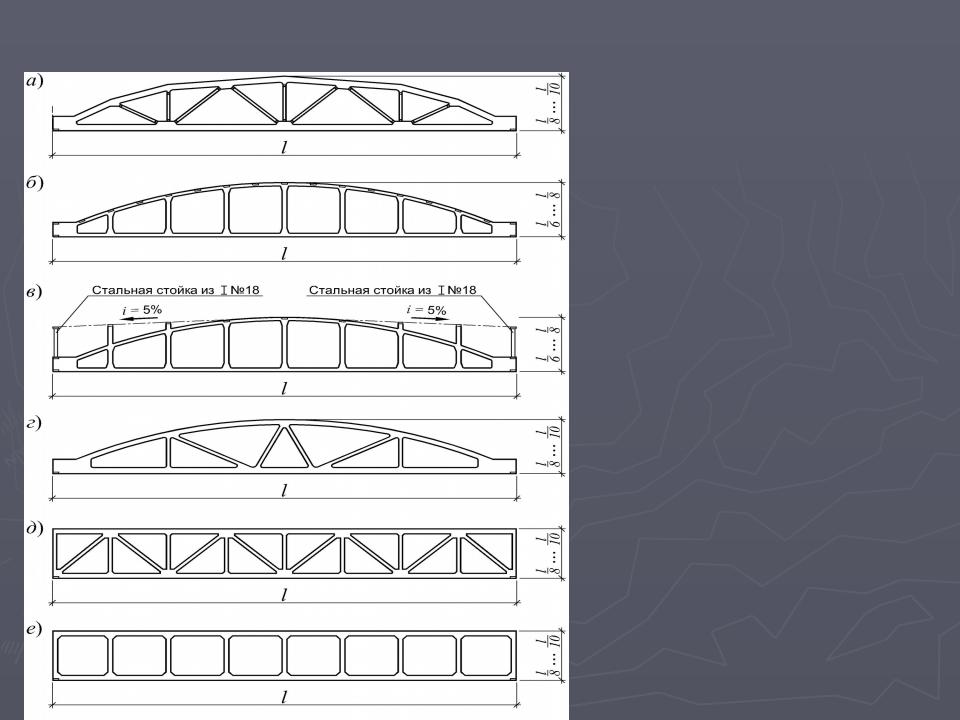

Рис. 1. Железобетонные стропильные фермы покрытия: а — сегментная; б — с параллельными поясами; в — полигональная; г — арочная безраскосная.
Железобетонная ферма – это конструкция каркасного типа, состоящая верхнего пояса, нижнего пояса, решетки, места, в которых соединяются наклонные раскосы и вертикальные стойки, называются узлами железобетонной фермы.
Типы железобетонных ферм.
Железобетонная ферма может быть сборной монолитного типа (имеют целостную конструкцию, производится в промышленных условиях) или составной (состоит из ряда конструкционных элементов).
Производство ферм из железобетона
Изготовление железобетонных ферм регламентирует – ГОСТ 20213 – 89. Для изготовления ферм используют бетон классов от В30 до В50. Армирование конструкций выполняют из арматуры АIV и AтV, а также арматурная проволока Вр2. Фермы больших пролетов армируют предварительно напряженной арматурой.
Железобетонные фермы выполняют двух видов:
— железобетонные стропильные фермы;
— фермы подстропильные железобетонные.
По форме различают следующие группы ферм:
первая группа — железобетонные сегментные фермы;

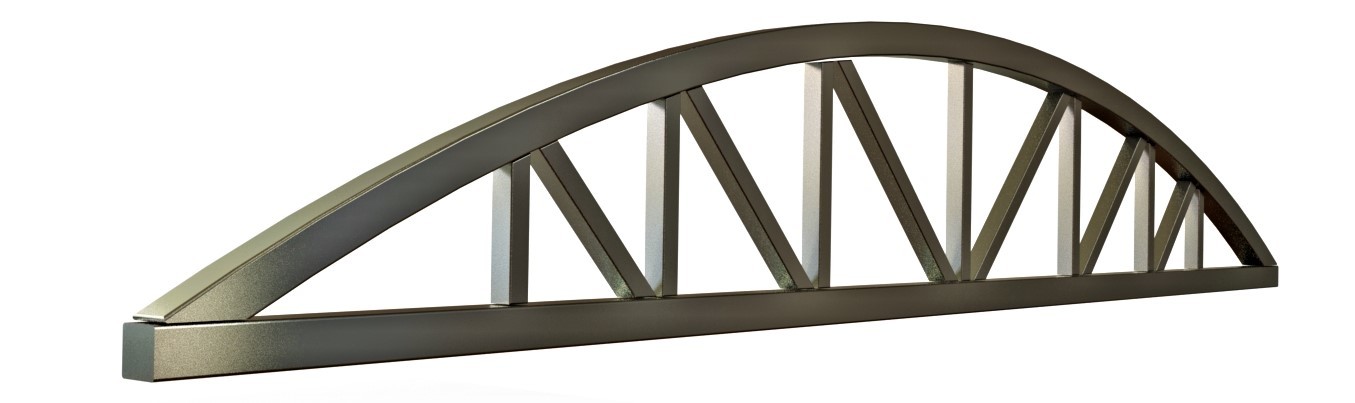

вторая группа – изделия арочного типа;
третья группа – фермы из железобетона полигонального типа.
Наиболее распространенные типовые фермы имеют следующие обозначения:
ФС – раскосные фермы для скатных крыш;
ФБС – безраскосные для скатных крыш;
ФП – под покрытия из плит, равных по длине пролету;
ФПМ – для малоуклонной кровли без преднапряжения;
ФПН – для малоуклонных крыш с преднапряженными стойками;
ФБМ – безраскосные для малоуклонной скатной крыши;
ФПС – для скатной;

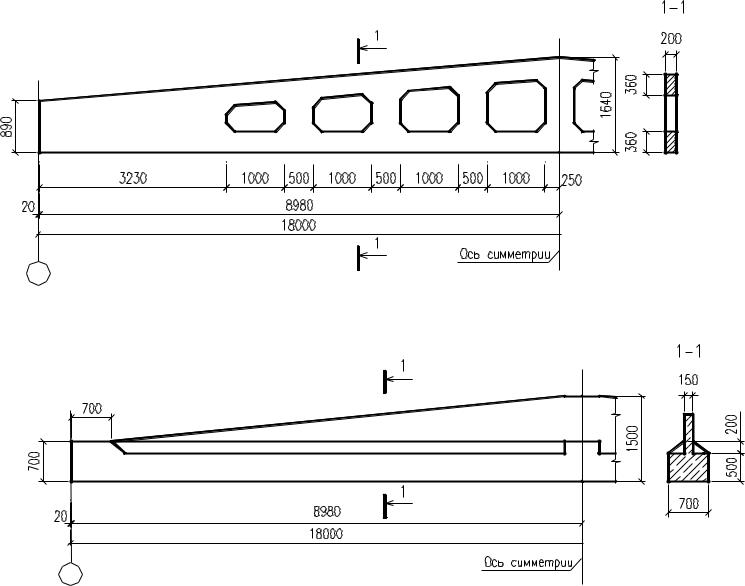

ФТ – безраскосные треугольного очертания для скатной
ТИПОВЫЕ СЕРИИ
При проектировании железобетонных ферм могут быть полезны следующие серии:

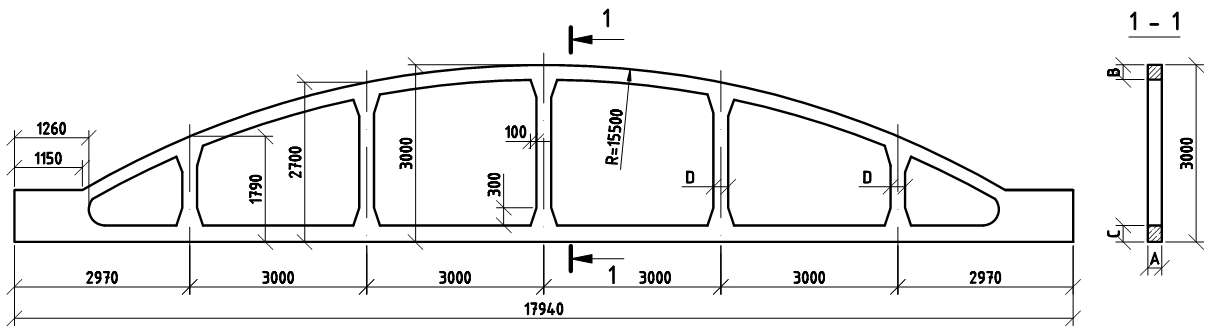

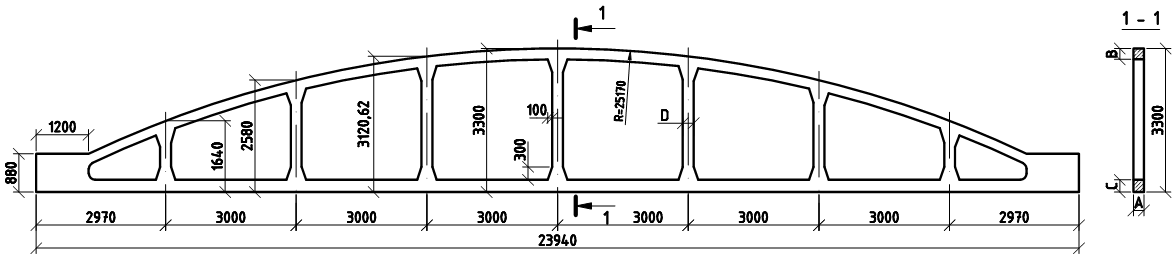

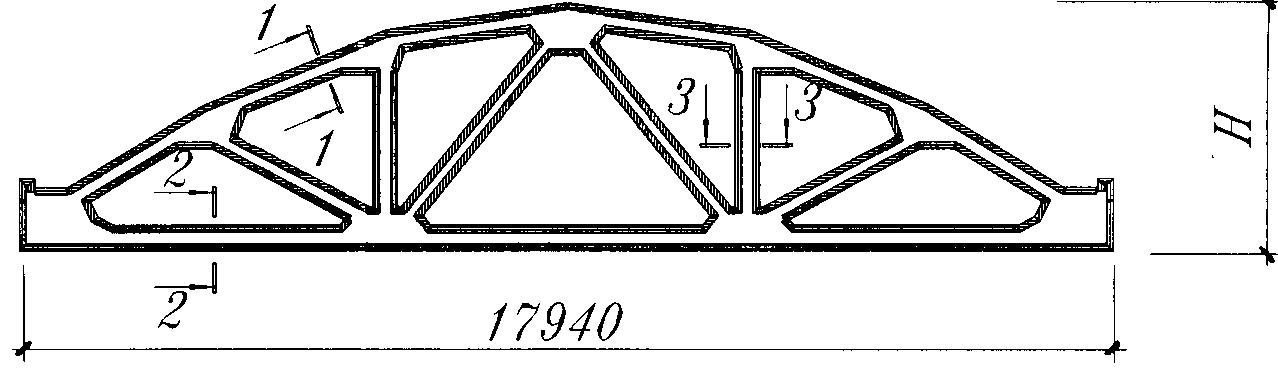

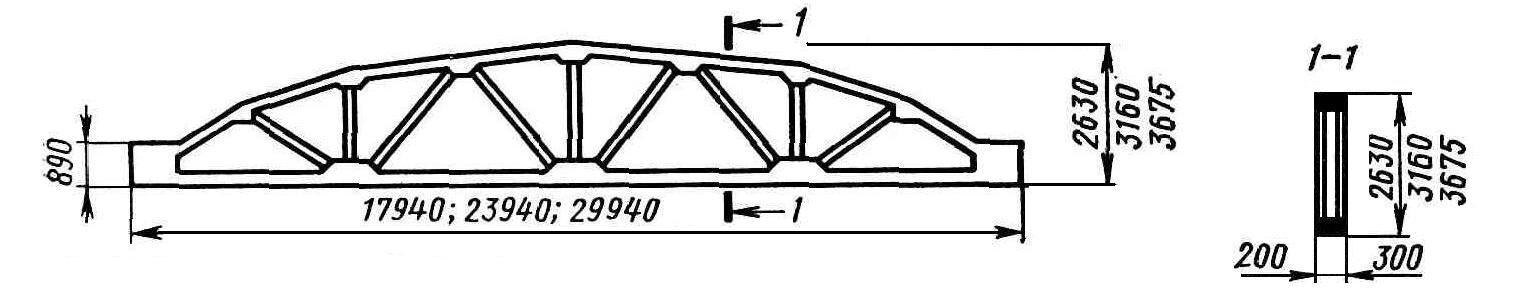

№ п/п | Номер | Наименование | Примечания |
1 | Серия 1. 063.1-4 | Фермы стропильные железобетонные пролетом 6; 9; 12; 15 и 18 м для покрытий зданий с уклоном асбестоцементной кровли 1:4. | Смотреть |
2 | Серия 1.463.1-1/87 | Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей для V снегового района. | Смотреть |
3 | Серия 1.463.1-3/87 | Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей. | Смотреть |
4 | Серия 1.463.1-15 | Фермы подстропильные железобетонные пролетом 12 м с провисающим нижним поясом для зданий с покрытием из плит длиной на пролет. | Смотреть |
5 | Серия 1.463.1-16 | Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах серии ПК-01-129/78). | Смотреть |
6 | Серия 1.463.1-17 | Фермы стропильные железобетонные полигональные пролетом 18 и 24 м для покрытий зданий с малоуклонной кровлей. | Смотреть |
7 | Серия 1.463.1-19 | Фермы подстропильные железобетонные предварительно напряженные пролетом 12 м для покрытий зданий со скатной кровлей. | Смотреть |
8 | Серия ПК-01-27 | Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий с пролетами 18, 24 и 30 м с шагом ферм 6,0 м. | Смотреть |
9 | Серия 1.463-3 | Железобетонные предварительно напряженные безраскосные фермы пролетом 18 и 24 м для покрытий зданий со скатной кровлей. | Смотреть |
10 | Серия 1.466.1-5 | Железобетонные многоволновые оболочки положительной кривизны размерами 18х24, 18х30 и 18х36 м из плит 3х6 м. | Смотреть |
11 | Серия ПК-01-129 | Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м. | Смотреть |
12 | Серия ПК-01-129/68 | Сборные железобетонные предварительно напряженные сегментные фермы для покрытий зданий пролетами 18, 24 и 30 м с шагом ферм 6 и 12 м. | Смотреть |

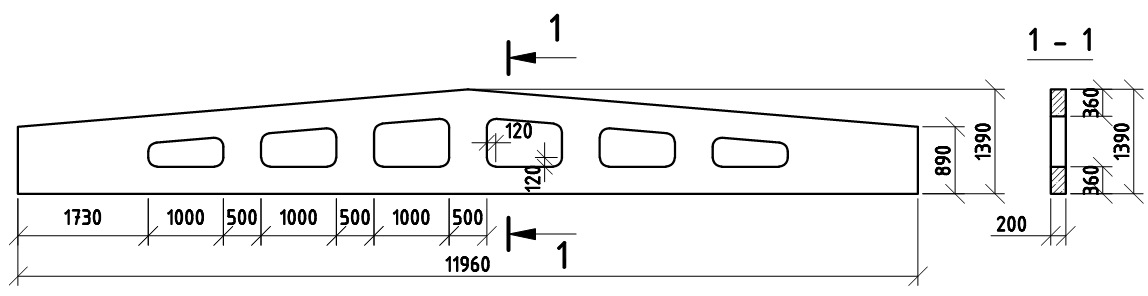

ФТ 12-2 по стандарту: Серия 1.463-10
увеличить изображение
Стандарт изготовления изделия: Серия 1.463-10
Фермы ФТ 12-2 – представляют собой сложное сооружение, используемое для возведения укрытия в однопролетных либо многопролетных зданиях. Они представляют собой железобетонную конструкцию треугольного типа с вертикальной перемычкой посередине. Более подробное описание этих железобетонных изделий можно посмотреть в Серии 1.463-10. В этом нормативном документе представлены рабочие чертежи и схемы вариантов ферм, применяемых в современном строительстве.
1. Варианты маркировки
На любое изделие из армированного бетона обязательно наносится условное обозначение по буквенно-цифровой системе. Оно позволяет кратко и доступно информировать о его форме, типе конструкции, габаритных размерах, несущей способности, марке применяемой арматуры. Все возможные варианты маркировки ферм можно посмотреть в Серии 1.463-10.
1. ФТ 12-1;
2. ФТ 12-2;
3. ФТ 12-3;
4. ФТ 12-4;
5. ФТ 12-5.
2. Основная сфера применения
Фермы ФТ 12-2 используются для укрытия однопролетных производственных и сельскохозяйственных зданий основного или вспомогательного назначения, имеющие длину до 72 метров с уклоном кровельного покрытия 1 к 4. Эти железобетонные изделия используются для облегчения несущей конструкции перекрытия пролетов зданий шириной до 18 метров. Также они применяются в виде опоры для элементов кровельного покрытия. Эти железобетонной конструкции Серии 1.463-10 широко используются в зданиях без отопления при монтаже железобетонных ребристых плит с габаритными размерами 6,0х1,5 либо 6,0х3,0 метров и укладке кровельного покрытия из листовых материалов. Фермы ФТ 12-2 можно эксплуатировать в широком диапазоне температур наружного воздуха от -50 до +50С. Их рекомендуется использовать в слабоагрессивной газообразной среде согласно Серии 1.463-10 и в районах с допустимой сейсмичностью до 8 баллов. Также фермы Серии 1.463-10 разрешается устанавливать в зданиях без подвесного грузоподъемного оборудования либо оборудованными монорельсами грузоподъемностью до 2 тонн.
3. Обозначение маркировка изделия
Выбирая железобетонную ферму ФТ 12-2 для обустройства кровли в многопролетном здании, желательно подробно изучить условное буквенно-цифровое обозначение на боковой грани опорного узла. Используя нормативный документ Серия 1.463-10, попробуем расшифровать маркировку на ферме ФТ 12-2:
1. ФТ – имеет треугольную форму;
2. 12 – ее длина в метрах;
3. 2 – условный номер несущей способности изделия.
При проектировании здания с использованием ферм ФТ 12-2 необходимо учитывать, что они имеет следующие параметры:
Длина = 11960;
Ширина = 200;
Высота = 1945;
Вес = 2700;
Объем бетона = 1,08;
Геометрический объем = 4,6524.
4. Изготовление и основные характеристики
Изготовление железобетонных ферм ФТ 12-2 организуется на основании нормативных требований и чертежей Серия 1. 463-10. В ней описываются требования к изготовленному изделию, порядок испытания и приемки готового изделий. Повышенные прочностные параметры несущей конструкции, снижающие ее деформацию в процессе эксплуатации и случайное ее разрушение, обеспечивается заложением в ее конструкцию армированных пространственных каркасов и сеток. Для изготовления этих металлических элементов используется стальная рифленая упрочненная горячекатаная арматура марки АIIIв, свариваемая по технологии точечной контактной сварки. Предварительная сборка армирующей конструкции применяется способ монтажной обвязки каркаса специальной проволокой. Для заливки стального каркаса фермы и создания товарного изделия используется бетон тяжелых марок В15-30, обладающих пониженной водопроницаемостью, прекрасной прочностью и повышенной стойкостью к трещинообразованию, например, М300-600.
5. Транспортировка и хранение
Железобетонные фермы ФТ 12-2 рекомендуется хранить на складе в вертикальном положении с опиранием на деревянные прокладки, устанавливаемых в районе опорных площадок изделия. Прокладки должны быть толщиной не менее 40 мм и ширина более 300 мм. При складировании необходимо обеспечивать возможность свободной их строповки и подъема. Транспортирование ферм должно производиться в соответствии с общими правилами, установленными ГОСТ 13015.4-84. Они должны транспортироваться в вертикальном положении с наклоном до 10° с опиранием на опорные узлы нижнего пояса и деревянные или резиновые подкладки. Более подробно с условиями транспортировки и хранения ферм ФТ 12-2 можно ознакомиться в Серии 1.463-10, специально разработанной для этих изделий.
