Металлические фермы – один из основных видов строительно-монтажных металлоконструкций. Они применяются исключительно в кровельной части здания для организации перекрытия крыши. Ферма представляет собой плоскую пространственная конструкцию, изготовленную сварным способом. Для производства металлических ферм используется металл разных марок, которые, в свою очередь, зависят от условий строительства и функционального назначения помещения.

Сфера применения металлических ферм не ограничена: промышленные здания, склады и ангары, мосты (пролеты), коммерческие и торговые центры, развлекательные и спортивные сооружения, навесы и т.д.

Несущие металлические фермы имеют ряд преимуществ, которые позволяют говорить о них, как о лучшем средстве перекрытия масштабного пространства любого назначения:

1. Масса металлоконструкции ниже, чем масса аналогов из бетона. Благодаря этому, при проектировании не требуется увеличивать габариты фундамента, что сокращает расход материала и трудозатраты на персонал.
2. Прочностные и износостойкие показатели металлоконструкций выше, чем подобные бетонные или деревянные изделия.
3. Металлоконструкции способны выдерживать большую нагрузку по сравнению с элементами из других материалов. Это делает возможным использовать помещение максимально функционально.
4. Металлоконструкции служат десятилетиями.

Помимо общих свойств необходимо сказать практической стороне использования:

5. На установленных металлоконструкциях можно проводить все виды строительно-монтажных и отделочных работ, а также применять для этого любые материалы.
6. На металлические фермы может быть перенесена часть инженерных сетей (вентиляция, электричество и т.д.).

Завод-производитель «ПКФ «Промснабресурс» специализируется на изготовлении металлических ферм следующих видов:

• Сегментно-безраскосые фермы,
• Сегментно-прямоугольные фермы,
• Трапецевидные фермы.


  Вид производимых металлоконструкций определяется геометрической формой. Выбор фермы зависит от эксплуатационных условий и функционального назначения помещения. Изготовление арочных ферм из металла в виду технических причин не производится.


  Для того, чтобы купить металлические фермы необходимо первоначально направить для просчета проект КМ, который выступает основой сметы. В силу специфики, изготовление несущих ферм, как и других металлоконструкций, осуществляется после поступления предоплаты, размер которой определяется индивидуально.


  Приглашаем всех к сотрудничеству.

Сегментно-безраскосые фермы

Сегментно-прямоугольные фермы

Трапецевидные фермы

Искать…

Цель нашей компании — предложение широкого
ассортимента товаров и услуг на постоянно
высоком качестве обслуживания.

Стать нашим партнером легко!

• С Вами оперативно свяжется наш специалист по телефону, e-mail или в онлайн-режиме
• Задавайте вопросы и наш менеджер даст развернутый ответ и уточнит детали

• Подберем тип, количество, состав производимой продукции согласно Вашим потребностям или техническому заданию
• Предоставим необходимые рекомендации по необходимости
• Согласование проекта, внесение необходимых корректировок
• Согласование сроков изготовления
• Подтверждение коммерческих условий и условий оплаты

• Подписывается договор
• Подтверждаются эскизы
• Выдается спецификация изготавливаемой продукции

• Поступление оплаты
• Запускаем производственный цикл по изготовлению изделия

• Письмо уведомление о готовности продукции
• Определение плана отгрузки
• Поставка заказа на объект

виды, проектирование, этапы изготовления и монтажа

Из этого материала вы узнаете:

• Основные элементы металлической фермы
• Разновидности металлических ферм
• Типы сечений стержней металлических ферм
• Преимущества и недостатки разных металлов для строительства металлических ферм
• Проектирование фермы и ее элементов
• Основы расчета металлической фермы
• Изготовление и монтаж металлических ферм
• Стоимость изготовления металлических ферм

Металлическая ферма – это жесткая конструкция, состоящая из раскосов и/или стоек, соединенных в узлы. Нагрузка на стойки распределяется равномерно. Верхний пояс фермы работает на сжатие по оси, а нижний – на растяжение.

Это быстровозводимый модуль, простые конструкции можно собрать в течение дня. Главное – сделать точную схему, учитывающую нагрузку и геологические условия, и подготовить элементы. Но и это еще не все. Более подробно про типы металлических ферм, как их конструируют и собирают, читайте в нашем материале.

Основные элементы металлической фермы

Слово «ферма» происходит от латинского «firmus», что означает «прочный», поэтому уже по самому названию можно судить о высокой надежности, жесткости подобных конструкций.

Металлическая ферма представляет собой систему стержней, которые соединены друг с другом в узлах и формируют конструкцию, неизменяемую геометрически. Узловая нагрузка не способна сильно сказываться на работе фермы, а сами узлы чаще всего рассматриваются в качестве шарнирных. Для всех стержней свойственны растягивающие или сжимающие осевые усилия.

Металлические (стальные) фермы распространены в целом ряде строительных сфер. Так, их устанавливают в качестве покрытия и перекрытий зданий, мостов, опор линий электропередачи. Они могут монтироваться на объектах связи, в виде элементов мачт и башен телевидения и радиовещания. Такие конструкции незаменимы при возведении транспортных эстакад, встречаются на гидротехнических затворах, грузоподъемных кранах, пр.

Если сравнивать с балками, то изготовление ферм требует меньше стали, однако их производство более трудоемкое. С точки зрения эффективности, данный показатель у ферм тем выше, чем больше пролет и меньше нагрузка.

Все подобные конструкции принято делить на плоские, где, в соответствии с названием, элементы находятся в единой плоскости, и пространственные. Первые воспринимают нагрузку, которая прикладывается исключительно в их плоскости, для нормальной работы им необходимо закрепление связями. Пространственные фермы – это жесткий брус, способный справляться с нагрузкой, вне зависимости от направления ее приложения.

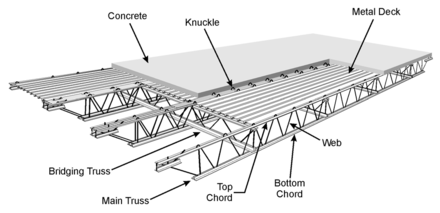

Ключевыми составляющими металлической фермы являются пояса, из которых состоит ее контур, и решетка. Последняя включает в себя раскосы и стойки. Элементы примыкают друг к другу в узлах, где стыкуются либо соединяются за счет узловых фасонок. Все детали центрируют по осям центра тяжести, что позволяет снизить узловые моменты и обеспечить работу стержней на осевые усилия.

Верхний пояс состоит из радиусной или ломаной, горизонтальной и наклонной балки. К этой части конструкции крепятся верхние соединительные узлы стоек.

Нижний пояс сформирован горизонтальной продольной балкой, к которой монтируют нижние соединительные узлы стоек, раскосов.

Стойки представляют собой вертикальные фрагменты металлической фермы между двумя поясами. Именно они работают на сжатие, испытывают на себе основную нагрузку и передают ее основанию.

Раскосы выглядят как стойки, наклоненные под 45°. Они призваны связать друг с другом углы верхнего и нижнего пояса, работая на сжатие и растяжение.

Узлы (панели) являются точками на верхнем и нижнем поясе, где происходит соединение раскосов либо стоек.

Расстояние между соседними узлами поясов принято называть панелью, а дальность между опорами обозначается как пролет. Наравне с поясами сплошных балок пояса ферм работают на продольные усилия и момент, тогда как на решетку ложится преимущественно поперечная сила, поэтому данный элемент играет ту же роль, что и стенка балки.

Разновидности металлических ферм

Проектирование начинают с выбора очертаний и статической схемы будущего изделия. Характеристики подбираются в соответствии со сферой использования и архитектурно-конструктивным решением сооружения. При этом оценивают все доступные варианты.

Покрытия зданий, мосты, транспортные галереи и многие иные сооружения включают в себя балочные разрезные системы. Их отличает простота производства и установки, отсутствие сложных узлов в сочетании с достаточной металлоемкостью. Если требуется пролет балки 40 м, такие негабаритные разрезные фермы собирают уже на месте установки.

Когда запланировано не менее двух перекрываемых пролетов, устанавливают неразрезные фермы. Данная разновидность требует меньший объем стали на изготовление, при этом имеет большую жесткость. За счет последней характеристики удается сократить высоту подобной металлической фермы. При слабых грунтах лучше отказаться от таких конструкций, поскольку осадка опор приводит к возникновению дополнительных усилий. А неразрезность делает монтаж более сложным.

Рамные фермы экономичны с точки зрения расхода металла, обладают относительно небольшими размерами, но предполагают достаточно сложную установку. Использование подобных изделий оправдывает себя в большепролетных зданиях.

Арочные системы также позволяют сократить расход стали, но неизбежно вызывают увеличение объема помещения и ограждающих поверхностей. Такие фермы выбирают в соответствии с архитектурными требованиями.

Консольные фермы используются как элементы навесов, башен, опор ЛЭП.

Важно, чтобы очертания конструкции подходили под их статическую схему и вид нагрузок, от которых зависит эпюра изгибаемых моментов. Когда речь идет о выборе ферм покрытий, нужно принимать во внимание материал кровли и уровень уклона, обеспечивающий необходимый водоотвод. Также учитывают, какой тип узла сопряжения с колоннами будет задействован – жесткий или шарнирный – и ряд прочих технологических характеристик.

От очертания поясов металлических ферм зависит их экономичность. Наименьший расход стали требуется на изготовление фермы, очерченной по эпюре моментов. Так, для однопролетной балочной системы с равномерно распределенной нагрузкой оптимальным вариантом становится сегментная ферма с параболическим поясом. Но изготовление криволинейных поясов очень трудоемкое, из-за чего подобные фермы крайне редко используются на практике.

Чаще встречаются полигональные фермы. В массивных большепролетных системах менее заметны дополнительные конструктивные затруднения, связанные с переломом поясов в узлах. Нужно понимать, что условия транспортировки вынуждают стыковать пояса в подобных конструкциях в каждом узле.

Использование полигонального очертания для легких металлических ферм считается нерациональным, ведь работа со слишком сложными узлами не сопоставима с сокращением затрат на сталь.

Фермы трапецеидальные не совсем отвечают эпюре моментов, но благодаря упрощению узлов обладают конструктивными преимуществами. Установка подобных конструкций в покрытии обеспечивает жесткий рамный узел, за счет чего увеличивается жесткость здания.

Фермы с параллельными поясами имеют очертания, вовсе не подходящие под эпюру моментов, при этом требуют большого расхода металла. Тем не менее, их изготовление в промышленных масштабах стало возможным за счет унификации, одинаковой длины элементов решетки, совпадающей схемы узлов, повторяемости деталей. В результате подобные конструкции используются чаще всего при покрытии производственных зданий.

Фермы треугольного очертания отлично подходят для консольных и балочных систем с нагрузкой, сосредоточенной в середине пролета. Иными словами, они используются как подстропильные фермы. Правда, их изготовление предполагает повышенный расход металла, сложный острый опорный узел и возможность использовать лишь шарнирное сопряжение с колоннами. Избыточный расход металла объясняется большой длиной средних раскосов, и их подбирают по предельной гибкости. Подобные металлические фермы используют как стропильные конструкции, чтобы обеспечить уклон кровли более 20 % или для обеспечения одностороннего равномерного освещения – тогда их называют шедовыми покрытиями.

Типы сечений стержней металлических ферм

С точки зрения затрат стали, самым выгодным считается трубчатое сечение. Труба имеет хорошую обтекаемость, что обеспечивает меньшее ветровое давление, а это немаловажно для высоких сооружений, таких как башни, мачты, краны. Поскольку на металлических фермах из труб меньше собирается инея и влаги, они лучше противостоят появлению очагов ржавчины. Их удобно очищать и повторно красить, что положительно сказывается на сроке службы конструкций. Чтобы избежать корродирования внутренних плоскостей труб, их обязательно герметизируют.

На схеме изображены: а, б – трубчатые сечения; е, г, д, е, ж, к и л – на основе прокатных уголков; з – двутавровое; и – тавровое.

Минусами данного подхода, не позволяющими использовать такие системы повсеместно, являются высокая цена труб и некоторые конструктивные трудности сопряжения элементов.

Прямоугольные гнуто-замкнутые сечения по своим достоинствам близки к трубчатым сечениям, но используются чаще, так как предполагают более простые узлы сопряжения элементов. Нужно понимать, что изготовление ферм из гнуто-замкнутых профилей с бесфасоночными узлами должно быть предельно точным. Из-за технологических сложностей гнутые профили не могут иметь толщину свыше 10–12 мм, что не позволяет повсеместно применять подобные металлические фермы. Серьезные пластические деформации в местах изгиба негативно отражаются на хрупкой прочности стали.

Нередко прибегают к наиболее рациональному решению, при котором отдельные элементы ферм состоят из разных видов профилей. Для поясов используют двутавровые балки, параллельно применяются гнутозамкнутые профили, пояс из тавров, решетка из парных или одиночных уголков.

В пространственных фермах, таких как башни, мачты, стрелы кранов, присутствует общий для двух ферм пояс. Важно, чтобы его сечение не мешало нормальному соединению элементов, находящихся в разных плоскостях. Здесь чаще всего отдают предпочтение трубчатому сечению.

Для четырехгранных ферм, которым свойственно небольшое усилие, самым простым типом сечения пояса считается одиночный уголок или пара уголков, вместе имеющих крестовое сечение. Если речь идет о значительном усилии, в конструкцию включают двутавры. Важно, чтобы сжатые элементы металлических ферм были равноустойчивыми в перпендикулярных направлениях.

Выбор конкретного сечения элементов конструкции зависит от условий ее эксплуатации: учитывают характер и место приложения нагрузок, насколько агрессивной будет окружающая среда и ряд других факторов. Также важно оценить возможность изготовления фермы из определенных элементов, наличие сортамента и рентабельность подобных вложений.

Преимущества и недостатки разных металлов для строительства металлических ферм

В качестве материала металлических ферм из профильной трубы используют углеродистые стали обыкновенного качества и качественные, а также конструкционные и легированные. Могут применяться трубы с защитным слоем цинка. При изготовлении компактных сезонных конструкций в ход идет алюминий.

Для возведения на частных участках небольших построек, имеющих в своем составе фермы, обычно берут углеродистую сталь Ст3сп, Ст3пс, иногда она может быть оцинкованной. Данный материал обладает достаточным уровнем прочности, чтобы конструкция получилась надежной. Тогда как по устойчивости к ржавчине перечисленные стали мало отличаются.

Под действием осадков со временем корродируют даже изделия из конструкционных и легированных сталей. Небольшая доля легирующих компонентов не может защитить металлическую ферму от подобного разрушения. Обычно используемые низколегированные стали типа 30ХГСА, 30ХГСН, 38ХА имеют в составе 2–4 % легирующих элементов, что никак не отражается на их коррозионной стойкости.

Если говорить о прочности, то конструкционные и легированные стали служат гораздо дольше, чем углеродистые, легче перенося циклические нагрузки. Однако данная характеристика появляется у металла только после термообработки. Поскольку закалка с отпуском может негативно отразиться на форме труб, готовые изделия не подвергают термообработке. Иногда прибегают к отжигу бесшовных труб – так снимается остаточное напряжение, присутствующее в металле, и тот приобретает большую мягкость.

Конструкционные стали, такие как 20А, 45, 40, 30А, считаются более качественными, поэтому стоят дороже. Цена легированных сталей еще выше, при этом продавец может выдать трубы из стали 3 вместо необходимых. А значит, если планируется установка конструкций шириной до 20 м, лучше отказаться от идеи приобрести профтрубы из названных видов стали. Закупить оцинкованный профиль стоит при условии, что строительство будет осуществляться за счет краб-систем.

Проектирование фермы и ее элементов

Полный расчет нагрузки, которую будет испытывать на себе металлическая ферма, сложен, поэтому для его подготовки рекомендуется обратиться к специалистам.

Вычисление размеров, толщины стенки профильных труб, подходящих для возведения строения, основывается на такой информации:

• размеры металлоконструкции, а именно длина, расстояние между опорами;
• высота опор и ферм;
• форма ферм;
• предельная снеговая нагрузка в холодное время года;
• ветровая нагрузка;
• особенности геологических условий – сейсмическая активность, вероятность оползней;
• масса покрытия.

Ошибки в расчетах могут привести к таким последствиям:

• металлическая ферма деформируется под весом снега, мокрой тяжелой листвы;
• конструкция изменит форму под собственным весом – такое случается в худшем случае;
• при сильном ветре ферма может обрушиться;
• деформация постепенно вызывает разрушение конструкции, что опасно, ведь могут пострадать как люди, так и ценные предметы под навесом, допустим, автомобиль;
• нестабильная конструкция вызывает разрушение кровли, находящейся на ферме;
• выбор неоправданно мощного и тяжелого профиля приводит к слишком большим расходам на материалы и работу.

Если для навеса предусмотрено несколько ферм и опор, причем последние имеют шаг до 2 м, подойдет достаточно тонкая труба. Но для четырех опор и пары ферм с длиной пролета в 6–8 м требуется более толстый профиль.

Далее указаны допустимые нагрузки на металлические фермы:

Профильная труба

40х40х2

709

173

72

35

16

5

40х40х3

949

231

96

46

21

6

50х50х2

1165

286

120

61

31

14

50х60х3

1615

396

167

84

43

19

60х60х2

1714

422

180

93

50

26

60х60х3

2393

589

250

129

69

35

80х80х3

4492

1110

478

252

144

82

100х100х3

7473

1851

803

430

253

152

100х100х4

9217

2283

990

529

310

185

120х120х4

113726

3339

1484

801

478

296

140х140х4

19062

4736

2069

1125

679

429

Прямоугольная труба (при условии ее вертикальной установки)

50х25х2

684

167

69

34

16

6

60х40х2

1255

308

130

66

35

17

80х40х2

1911

471

202

105

58

31

80х40х3

2672

658

281

146

81

43

80х60х3

3583

884

380

199

112

62

100х50х4

5489

1357

585

309

176

101

120х80х3

7854

1947

846

455

269

164

Этап производства фермы предваряет подготовка чертежа с точными размерами. Таким образом, проще приобрести необходимый объем материалов, меньше времени потребуется на сборку и подготовку. Кроме того, подобный подход позволяет следить за соблюдением размеров при монтаже и проверить их на собранном сооружении.

Основы расчета металлической фермы

Для вычисления длины и других габаритов металлической фермы выбирают форму крыши, размеры всей конструкции. Далее устанавливают размеры кровли, количество, форму и шаг между фермами.

Тип ферм подбирается под кровлю, а форма последней зависит от назначения и места расположения постройки. Односкатные металлические фермы обычно бывают консольными и примыкающими к дому, тогда как отдельно стоящие навесы снабжают полигональными, треугольными, сегментными конструкциями, арками. У беседок нередко бывает крыша с шестью и более скатами или кровля фантазийной конструкции с нестандартными фермами.

Рекомендуем статьи по металлоконструкциям

• Хранение электродов и восстановление покрытия
• Сталь Х12МФ: характеристики, состав, производство
• Типы мачт освещения: классификация и области применения

В любом случае важно рассчитать нагрузку на всю кровлю и одну ферму, отталкиваясь от веса снежного покрова, кровельного покрытия, обрешетки и самих металлических конструкций. Точные расчеты лучше доверить специалисту, который будет опираться на СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85», а также на СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81».

Расчеты осуществляют по методу вырезания узлов, то есть участков, где стержни соединены шарнирно – именно этот подход применяется современными компьютерными программами. Либо используют метод Риттера, метод замены стержней Геннеберга.

Не так сложно изготовить металлическую ферму в виде трапеции или треугольника. Имея навыки сварки и монтажа, можно своими силами собрать навес или беседку. Но чтобы сделать большой навес с фермами от 10 м длиной, нужен проект, подготовленный специалистами.

Влияние угла наклона

Конструкция фермы больше всего зависит от угла наклона скатов. Данную характеристику выбирают в соответствии с формой кровли и размещением будущей конструкции. Если речь идет о навесе, примыкающем к зданию, требуется более отвесная кроля, чтобы обеспечить быстрое скатывание снега и сток воды. Для одиночных построек подойдет относительно пологая крыша.

Еще одним важным фактором при выборе угла наклона является количество выпадающих в регионе осадков: чем их больше, тем больше нужен угол. Дело в том, что на крутой кровле задерживается меньший объем осадков.

Уклон в пределах 15° обычно выбирают для компактных навесов, расположенных отдельно от других построек. Примерная высота ската составляет 1/7–1/9 длины пролета. При этом металлическая ферма должна иметь трапециевидную форму.

Угол 15–22° предполагает высоту ската в 1/7 длины пролета.

Для уклона в пределах от 22° до 30–35° оптимальная высота ската составляет 1/5 длины пролета. Здесь чаще всего прибегают к треугольным конструкциям. Иногда они могут иметь ломаный нижний пояс, позволяющий уменьшить вес металлической фермы.

Параметры базовых углов

Чтобы не ошибиться при расчете числа отдельных составляющих конструкции и их длины, важно вычислить базовые углы между элементами. Нижний пояс располагается перпендикулярно опорам, наклон верхнего пояса к горизонтали зависит от угла наклона кровли. Для раскосов оптимальным считается угол наклона к горизонтали/вертикали 45°, тогда как стойки монтируются только вертикально.

Угол наклона кровли задается проектом или его находят, отталкиваясь от соотношений. Так, для уклона до 15° высота ската составляет 1/7–1/9 длины пролета, при уклоне 15–22° – 1/7 длины пролета; при 22–35° – 1/5 длины пролета.

Имея определенный угол наклона кровли, можно узнать, какой длины должны быть заготовки для самой фермы, ведь данные сведения очень важны для качественного монтажа.

Изготовление и монтаж металлических ферм

Металлоконструкции изготавливают сразу на строительном участке или в отдельном производственном цехе. Данный этап предполагает сборку готовых элементов, таких как стойки, раскосы, пояса. Иногда в них могут заранее подготовить монтажные отверстия, чтобы упростить и ускорить работы на объекте. Если отверстия не предусмотрены, крепление металлической фермы осуществляют при помощи струбцин и только потом надежно фиксируют все элементы.

Результаты сборки должны полностью совпадать с предварительно подготовленными чертежами.

Для скрепления деталей металлической фермы могут использоваться такие подходы:

С помощью болтов. Данный способ считается самым простым, поэтому к нему прибегают чаще всего. С его помощью удается быстро устанавливать фахверки, прогоны, связи и остальные компоненты конструкции. Надежность соединения во многом зависит от натяжения болтов. Обычно в этом случае параллельно работает пара монтажников, пользуясь пневмоинструментом и специальными ключами с рукоятками.

Путем сварки. К сварке на производстве прибегают, если необходимо соединение высокой прочности. Детали металлической фермы предварительно скрепляются друг с другом монтажными болтами, а наиболее ответственные узлы фиксируются заклепками.

После того как собраны отдельные элементы, вся стропильная система или ее части отправляются на участок сборки. Конструкцию монтируют на заранее подготовленное основание, то есть зацементированные и скрепленные колонны.

Остов поднимают при помощи стрелочного крана. Чтобы избежать раскачивания конструкции, прибегают к помощи ручных парных растяжек, которые также позволяют корректировать движение фермы. Систему фиксируют временными соединениями и переходят к основательному крепежу. Стропы снимают, когда надежно затянуто не менее половины креплений.

Особенности сборки конструкции во многом зависят от характеристик основания. Если в качестве последнего выбраны железобетонные колонны или кирпичные стены, элементы закрепляют анкерными болтами. Когда длина фермы превышает 10 м, то при расчете крышу рассматривают как спаренную систему. То есть стропильные ноги и перемычки состоят из двух частей, а сборка производится сразу на объекте.

Установка стропильной фермы требует соблюдения правил техники безопасности:

• В работе могут быть задействованы лишь высококвалифицированные высотники и стропальщики с необходимым для этого допуском.
• Перед началом монтажа все участники проходят инструктаж по технике безопасности.
• Персонал может трудиться только в специальной экипировке, включающей в себя каску, рукавицы, монтажный пояс, спецодежду в соответствии с сезоном.

Сегодня очень распространено изготовление металлических ферм, поскольку такие конструкции обладают целым списком достоинств. Их производство не требует больших временных затрат, готовое изделие легко устанавливается, долго выполняет свои функции, при этом устойчиво к внешним воздействиям. Фермы по праву считаются технологическим достижением современного производства в строительной сфере.

Стоимость изготовления металлических ферм

В частном строительстве нередко прибегают к использованию конструкций из профилированных труб, поскольку они имеют малый вес и могут монтироваться прямо на месте.

Стоимость производства металлических ферм зависит от их сложности и особенностей установки, но наиболее важными являются следующие характеристики конструкции:

• форма;
• размеры;
• вид и необходимый для изготовления фермы объем металлопроката.

Качество и срок службы строения связаны как с отдельными элементами, так и с соблюдением норм в процессе монтажа. Стоимость установки ферм зависит от таких особенностей:

• Вид сооружения и уровень его сложности. Допустим, строительство гаража и торгового комплекса требуют от специалистов разных навыков.
• Площадь постройки. Затраты на изготовление и установку конструкции снижаются с увеличением ее общей площади.
• Местоположение объекта. Речь идет об административном расположении стройки и затратах на перевозку техники и мастеров к объекту.
• Срочность выполнения заказа. Если требуется как можно более быстрое изготовление ферм и сборка всего строения, не обойтись без введения посменного графика, привлечения дополнительного оборудования, работников.

Все перечисленные нюансы могут значительно увеличить сумму, в которую обойдется производство, монтаж металлических ферм и завершение проекта.

Изготовление ферм является достаточно простой задачей, если предварительно был грамотно подготовлен чертеж, а также обеспечена качественная сборка. Не менее важную роль играет и желание мастера выполнить все процедуры аккуратно, без ошибок.

Стальные фермы холодного формования | Advant Steel LLC

Welcome to AdvanT Steel

IMG_1395

Advant-USG Assembly 2 hour UL H524

LinkedIn Document Patent sketch

IMG_1395

Bar Joist Replacement Guide

Updated UL H524

​

Adds Рейтинги огнестойкости для:

• Бетонная плита

• Наливной гипс

• Фанерная обшивка

• Подвесной потолок

О ADVANT

Зачем еще одна секция фермы?

За последние 20 лет коммерческое строительство все больше и больше перешло на холодноформованную сталь в несущих конструкциях из-за ее легкого веса и высокой прочности, но, тем не менее, стержневые балки/конструкционная сталь по-прежнему остаются стандартом для полов. Это полностью связано с тем, что фермы CFS не предлагают той ценности, которую должны. AdvanT разработан специально для удовлетворения потребности в легкой, прочной и экономичной ферме из холодногнутой стали для полов и плоских крыш.

Чем отличается AdvanT?

Секция фермы AdvanT имеет много преимуществ по сравнению с существующими запатентованными формами ферм из холодногнутой стали. Вот лишь некоторые из них:

• Возможность двойных перемычек при соединении пояса, уменьшая раскосы и увеличивая мощность винтов

• Одноточечное соединение промежуточных полотен, уменьшающее сдвиг в поясах и уменьшающее вес и стоимость

• Более высокий центр тяжести в поясной конструкции повышает эффективность фермы и снижает стоимость

Как указать его для моего проекта?

Наша цель — максимально упростить использование холодногнутых ферм, особенно холодногнутых ферм AdvanT Steel! Пожалуйста, ознакомьтесь с разделом спецификаций 054400, доступным для загрузки на этом веб-сайте, И обязательно используйте доступный инструмент для определения размера. Это эффективный способ определить, подходит ли Advant для вашего проекта, и мы настолько уверены в нашей системе, что даже предоставим предварительную стоимость для сравнения с другими вариантами!

Щелкните для просмотра раздела спецификации 054400

Как AdvanT сравнивает стоимость?

AdvanT Steel LLC считает, что мы предлагаем не только лучшее соотношение цены и качества на фермы из холодногнутой стали по сравнению с С-образными стойками и другими запатентованными формами, но и лучшее соотношение цены и качества на любой негорючий пол или систему плоской крыши по сравнению с любым другим продуктом. , будь то балка из конструкционной стали, бетон, другая ферма CFS или даже балки CFS.

Мы настолько уверены в этом, что предлагаем онлайн-инструмент ценообразования для предоставления рекомендаций по проектированию относительно пролета/глубины/нагрузки проекта и оценки того, сколько один из наших производителей будет взимать плату за готовые фермы AdvanT!

Нажмите, чтобы перейти к инструменту для составления бюджета

Типовые чертежи в разрезе — ADVANT в применении композитных балок

Стандартные детали доступны для использования при определении системы ферм Advant, посетите нашу страницу загрузок

Загрузки

Типовые чертежи в разрезе — ADVANT Подшипник хорды вместо подвески с верхним фланцем

Стандартные детали доступны для использования в спецификации системы ферм Advant, посетите нашу страницу загрузок

Загрузки

Типовые чертежи в разрезе — ADVANT в приложении C-Stud Joist

Стандартные детали доступны для использования при определении системы ферм Advant, посетите нашу страницу загрузок

Загрузки

Типовые чертежи в разрезе — ADVANT в C- Применение балки-гвоздика с подшипником верхнего пояса

Стандартные детали доступны для использования в спецификации системы ферм Advant, посетите нашу страницу загрузок

загрузок

RedBuilt Open-Web Truss — гибридные деревянные и стальные фермы для несущего каркаса

Фермы, построенные на века и на заказ.

Местные технические представители RedBuilt тесно сотрудничают с архитекторами и инженерами для создания индивидуальных заказов на фермы с открытой стенкой, которые поддерживают площади пола и крыши высотой до 100 футов и более. Эти прочные и легкие фермы, изготовленные вручную в точном соответствии с вашими требованиями, адаптируются к любой конструкции.

Обзор наших деревянных и стальных ферм:

Прочный и легкий

Предлагается с пролетами более 100 футов

Изготавливается на заказ в соответствии со спецификациями вашего проекта

Гибкие варианты инновационного и экономичного дизайна . Независимо от того, является ли ваш проект невероятно длительным или представляет собой типичную легкую коммерческую работу, у нас есть решение. Благодаря высокому соотношению прочности к весу фермы с открытой стенкой идеально подходят для больших открытых пространств и легкого монтажа сантехники, электропроводки и воздуховодов. Мы изготавливаем каждую ферму вручную специально для вашей работы, а затем отправляем ее в вертикальном положении для обеспечения строгого контроля качества.

И вы получите больше, чем продукт. Ваш местный представитель может помочь с конфигурацией проекта, бюджетным ценообразованием, интеграцией системы здания, подробными спецификациями и поддержкой на протяжении всей сборки.

Интересуетесь возможностями? Наши региональные технические представители могут помочь от спецификации до установки. Поговорите с техническим представителем.

ПОСМОТРЕТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНСТРУКЦИИ

Зачем нужны фермы RedBuilt Open-Web?

Фермы Open-Web	Другие фермы
Изготовлено на заказ Фермы изготавливаются в точном соответствии с вашими спецификациями на 1 из 3 предприятий в США.	Готово Продукт продается с конвейера, каждый такой же, как и последний.
Стойка поставляется Качество изготовления ферм недостаточно хорошее. Наши фермы сохраняют свое качество во время установки и после нее.	Поставляется, но подходит Фермы часто перевозятся в горизонтальном положении, что может нарушить структурную целостность.
Помощь на рынке Получите помощь от технических представителей, которые специализируются в вашем регионе и поддерживаются нашей опытной технической командой.	No In-Market Help Поддержка осуществляется косвенно через сотрудников отдела продаж, которые могут иметь ограниченный опыт работы с продуктом.

Суть? Мы облегчаем вашу нагрузку, помогая вам сократить количество ошибок и временных циклов.

Получите бесплатную консультацию

ПОСМОТРЕТЬ БОЛЬШЕ ФЕРМ В ДЕЙСТВИИ

Наши фермы служат десятилетиями.

Каждая ферма с открытой стенкой, которую мы поставляем, построена на основе истории, целостности и качества. В конце 1950-х годов основатели RedBuilt изобрели инновационную композитную стальную и конструкционную деревянную ферму с открытой стенкой.
