ГлавнаяСтатьиРазмещение розеток/выводов под встраиваемую технику

В данной теме мы подробно раскроем очень важную информацию – как правильно разместить розетки и подготовить электрику для установки кухни. Мы не стали копировать многочисленные картинки из интернета на эту тему (не все из них корректны), а нарисовали собственную схему, исходя из нашего опыта. За высоту цоколя в данной схеме возьмем 120мм.



  1. Надо определиться с количеством, типом и расположением встраиваемой техники. Для розеток к технике под столешницей и в пеналах – верх розетки не выше цоколя (у нас 120мм). Следует отметить, что данная схема также подходит и для популярных сейчас кухонь вплотную до потолка, так как сверху кухни розеток и проводки нет.
  2. ПММ. Стандартные посудомойки (ПММ) стоят на полу, для них есть особенность – нельзя делать встраиваемую ПММ рядом со стир. машиной или хол-ком/мороз-ком, если он встроен под столешницу, так как ПММ крепится в боковые стенки соседних модулей. Не рекомендуется встраивать ПММ, предназначенную для монтажа под столешницу, в пенал. В принципе можно (и мы так делали, если других вариантов нет), но там есть свои дизайнерские и конструктивные особенности, и их все надо учитывать, тут надо консультироваться со специалистом. Розетка для ПММ — сбоку от нее. Подводка воды к ПММ – там же, где подводка воды к мойке. Выход канализации – отдельный или общий с мойкой, так же в зоне мойки. Есть еще компактные ПММ для встройки в пенал (это редкость, многие про них даже не знают) – для них розетка — как для морозильника в пенал.
  3. Стиральная машина (отдельная или встраиваемая) стоит на полу всегда – розетка справа или слева.
  4. По варочную панель розетку сейчас обычно уже не делают, чаше делается выход провода из стены 1-1,5м, который непосредственно подсоединяется в варочную панель. При грамотном проекте электрики в квартире этот провод всегда на отдельном автомате.
  5. Хол-к всегда встраивается в пенал и стоит на дне пенала, а не на полу. Тут розетка делается под ним. Розетку под хол-к лучше завести на отдельный автомат – если уехали в отпуск, отключаем все, кроме хол-ка.
  6. Морозильники бывают 2х видов. Первый — для встройки под столешницу, стоит на полу – тут полный аналог ПММ, розетка справа или слева. Второй – для встройки в пенал, стоит на дне пенала, тут полный аналог хол-ка, розетка делается под ним.
  7. Духовка и СВЧ (а также пароварки, кофемашины и пр.) – одинаковые по типу встройки. Тут розетки делаются под ними в цоколе. Для некоторых СВЧ можно делать розетку прямо за ней – надо смотреть размеры конкретной модели, но если делать под цоколем – точно не ошибетесь, правда может не хватить длины провода, но его легко нарастить.
  8. Вытяжка отдельная – выход провода за вытяжкой, в коробе вытяжки. Вытяжка встраиваемая – выход провода (лучше с накладной розеткой на конце – в зависимости от модели) за воздуховодом, в соотв. с размерами вытяжки.
  9. Светодиодная подсветка. Рассматриваем только ее, как современный и долговечный вариант, эконом-класс не рассматриваем. Особенность – всегда есть блок питания, который надо где-то размещать. Если есть встроенная вытяжка – за ее воздуховодом (который потом закроется ДСП коробом) сделать провод 220В для блока питания светодиодной ленты/отдельного светильника (подсветка столешницы), предварительно заведя его на выключатель. Далее к месту вывода ленты провод 12В подведется при монтаже кухни. Если вытяжка далеко от светильника, или она отдельная – смотреть по месту, выводить провод питания 220В надо в верхний шкаф, где будет расположен блок питания, и под которым будет светильник или будет подключаться лента.
  10. Измельчитель (если будет) – в любом месте под мойкой, чтобы не мешал сантехнике, задней стенки у модуля под мойку нет.
  11. Если в кухне будут электроприводы – тут лучше делать по схеме, предоставленной производителем кухни.
  12. Розетки рабочей зоны обычно делают на высоте 1050, выше нет смысла. По количеству решать Вам, учитывая, что в современной кухне обычно есть чайник, тостер, кофемашина (если она не встроена), мультиварка, блендер, миксер + нужна зарядка для телефона.

 Надо отметить, что это проверенная и грамотная схема, при выполнении которой у Вас вся техника встанет без проблем. Но это общая схема, она не может учесть все ньюансы, и тут не охватить всю технику – кофемашину, винный шкаф, розетки для электроприводов фасадов. Также могут быть коррективы на конкретную технику. Для наших Заказчиков к договору с проектом кухни проект электрики под Вашу конкретную кухню и конкретную технику прилагается бесплатно, и Вам не придется с этим всем заморачиваться.

Расположение розеток под встраиваемую бытовую технику на кухне, расчёт количества и выбор мест для розеток

Кухня – одно из самых трудных с точки зрения ремонта помещений. Если ремонт не делали уже давно, наверняка в ваши планы входит работа с электрикой – новая разводка проводов, замена старых розеток и устройство новых. Прошли те времена, когда в каждой комнате было по 1–2 розетки и 3–4 удлинителя или тройника, чтобы компенсировать недостачу розеток. Проведённый ремонт должен обеспечить вам комфорт и безопасность, в том числе с точки зрения света и работы электроприборов.

  • Шаг первый. Планируем наличие электроприборов в кухне
  • Шаг второй. Планируем освещение
  • Шаг третий. Оцениваем дополнительные возможности
  • Шаг четвёртый. Делаем дизайн-проект кухни
  • Шаг пятый. Соблюдаем технику безопасности

С комнатами, конечно, немного проще – там нужно в основном учитывать освещение, телевизоры и компьютеры. А вот электрике и розеткам для кухни придётся уделить особенное внимание, ведь кухня – это средоточие сложных электроприборов, дающих большую нагрузку на электросеть.

Даже если у вас в квартире газовая варочная панель, многие предпочитают в таком случае ставить электрическую духовку, так как она удобнее и для выпечки, и для приготовления продуктов на гриле. Скорее всего, в кухне будут холодильник и вытяжка, а также чайник и микроволновая печь, а также посудомоечная машина – они в последнее время набирают популярность, несмотря на небольшие размеры типовых кухонь в российских квартирах. Возможно, на кухне вы также решите поставить стиральную машину. Ну и не забудьте мелкую технику – кофеварку, миксер, мультиварку, соковыжималку, кухонный комбайн. Всё это влияет на то, сколько розеток вам придётся сделать на кухне.

Будет очень досадно, если по окончании ремонта вы поймёте, что для чего-то не хватило розетки, и придётся снова достать так надоевший вам удлинитель. Поэтому прежде чем бросаться считать, сколько розеток нужно на кухне, нужно сесть и тщательно обдумать её будущий дизайн и ваши планы.

Шаг первый. Планируем наличие электроприборов в кухне

Мы уже поговорили о том, что теоретически может находиться на кухне. Теперь пора составить точный список.

В первую очередь — это холодильник (за исключением тех случаев, когда в кухню он не вмещается, и вы решили поставить его в коридоре – так бывает в малогабаритных квартирах). Чаще всего холодильник стоит отдельно. Розетка для холодильника обычно располагается прямо за ним, на расстоянии не менее 10 сантиметров от плинтуса или цоколя.

А вот и перечень встраиваемой техники:

  • Варочная панель (электрическая или газовая с электроподжигом)
  • Духовка
  • Вытяжка
  • Посудомоечная машина
  • Микроволновая печь (если она не отдельно стоящая)
  • Стиральная машина

Для всех этих приборов розетки также располагаются внизу с небольшим отступом от пола. Исключение составляет вытяжка – розетка для неё располагается сверху либо под потолком, либо рядом с вытяжкой.

Если делается капитальный ремонт с заменой проводов, и вы хотите установить кондиционер, лучше подвести к нему отдельный провод, так что кондиционер на этом этапе мы не учитываем.

Для отдельно стоящей бытовой техники тоже необходимо предусмотреть розетки. Здесь мы в первую очередь имеем в виду такие приборы, как чайник, кофемашина и микроволновая печь (если она не встраиваемая). Для них обычно предусматривают розетки в кухонном фартуке на высоте около 10 сантиметров над уровнем столешницы (если фартук плиточный – то на высоте 2 плиток). Кроме того, мы часто пользуемся такими приборами, которые обычно хранятся в шкафу, но при необходимости их достают и подключают к сети. Это соковыжималка, мультиварка, блендер, миксер, вафельница и так далее. Для них можно сделать розетки как в кухонном фартуке, так и встроенные в столешницу.

Шаг второй. Планируем освещение

Освещение в кухне, как и в любом другом жилом помещении, может быть основное и дополнительное. Основное – это верхний свет. В обиходе его зачастую именуют «большой свет». Это люстра или набор небольших светильников, встроенных в потолок. Здесь розетки вам не понадобятся, скорее всего, к люстре пойдёт отдельный провод. Нужно будет только выбрать место для выключателя.

С дополнительным освещением сложнее. Под кухонными шкафчиками обычно достаточно темно, ведь тот, кто готовит или моет посуду, стоит спиной к основному свету и загораживает дело рук своих. В таком случае поможет небольшая лампа дневного света над мойкой или светодиодная лента по нижнему краю шкафа. Для них, возможно, тоже потребуются розетки. Если в кухонном гарнитуре будет угловой шкаф, можно расположить их за ним.

Кроме того, над кухонным столом часто устанавливают дополнительный светильник. Он может подключаться как через встроенный выключатель, так и через розетку.

Шаг третий. Оцениваем дополнительные возможности

На кухне одной бытовой техникой дело редко ограничивается. Подумайте, что ещё вы будете делать на кухне. Смотреть телевизор? Отлично, нужны розетки для телевизора. Слушать музыку? Нужны розетки для аудиосистемы. Ставите планшет или телефон на зарядку и просматриваете новости в Интернете за завтраком? Сделайте розетку рядом с кухонным столом.

Розетка у стола пригодится и в том случае, если вам понадобится подключить ноутбук. Кухонный стол, как ни странно, часто превращается в рабочий, особенно если ваша квартира невелика. Швейная машина, утюг, паяльник, набор для выжигания – всё это может рано или поздно очутиться на кухне, так что рядом с кухонным столом и вправду лучше предусмотреть запас розеток. Их можно сделать как на уровне пола (не забыв отступить необходимые 10–15 см), так и на уровне столешницы, если стол будет придвинут к стене.

Нужно предусмотреть и несколько так называемых «бытовых» розеток. Чаще всего ими пользуются во время уборки или мелкого ремонта, например, подключают к ним пылесос или дрель. Такие розетки тоже размещают на небольшой высоте от пола, чаще всего у входа в кухню или на одной из стен в углу.

Последний важный совет по поводу размещения розеток в кухне. Подсчитывая вашу будущую встроенную и отдельно стоящую бытовую технику, потенциальные телевизоры и звуковые колонки, а также зарядки для телефона и ноутбуки, вы наверняка чего-то не учтёте. Жизнь меняется. На смену одним приборам приходят другие. Появляются новые идеи. Меняются вкусы и пристрастия. Люди делают друг другу подарки. Разумно будет предусмотреть запасные розетки как на уровне пола за кухонным гарнитуром, так и в кухонном фартуке, и сделать хотя бы пару встроенных.

Шаг четвёртый. Делаем дизайн-проект кухни

С учётом всего вышесказанного вы теперь можете начертить приблизительный план вашей будущей кухни. Вначале вы, скорее всего, попробуете сделать это сами, а потом, возможно, отправитесь к дизайнеру в салон производителя кухонь, чтобы нарисовать точную схему. В обоих случаях вам пригодятся те списки, которые вы подготовили – вы ведь теперь знаете, что будет стоять у вас на кухне, и как вы собираетесь этим пользоваться. На полученном плане вы сможете также нарисовать размещение розеток на кухне.

Шаг пятый. Соблюдаем технику безопасности

Даже если проект кухни для вас рисует высокооплачиваемый дизайнер, следите за тем, чтобы его идеи относительно расположения шкафов и техники не завели вас туда, куда не следует. Безопасность всегда должна быть на первом месте.

Правила такие:

  1. Избегайте установки розеток рядом с мойкой. Особенно это касается розеток в плиточном фартуке – если туда попадёт вода, это может привести к неприятным последствиям.
  2. Соответственно, обходите стороной зоны, где в стенах проходят трубы горячей и холодной воды, канализации, отопления, газа и вентиляции. С газом будьте особенно осторожны – газовые трубы не должны проходить рядом с сильно нагревающимися электроприборами, как бы удобно это ни казалось с точки зрения дизайна и электропроводки. Лучше проложить лишний провод, чем рисковать контактом с газом.
  3. Розетки должны быть недоступны для детей.
  4. На кухне следует устанавливать только внутренние розетки. Провода по возможности должны быть проложены в стене. Для электроприборов с высокой мощностью понадобятся отдельные автоматы.
  5. Устройство электропроводки и размещение розеток лучше доверить профессионалам.

Розетки на кухне – расположение, высота, схема установки

Монтаж электропроводки – кропотливая процедура, которую необходимо сделать чуть ли не в первую очередь, так как придется резать и сверлить стены. По этой причине необходимо сразу представлять, где разместить розетки на кухне и сколько их потребуется. В этом случае необходимо ориентироваться на не имеющееся количество электроприборов, но и немного подумать заранее – может быть, есть какие-то вещи, которые хотелось бы купить и они появятся в течение нескольких лет.

Содержание

  • Особенности кухонных розеток
  • Требования к высоте розетки
  • С чего начать
  • Что входит в сеть постоянно
  • Что будет входить отдельно
  • Выдвижные и поворотные1 розетки

    9 розетки на кухне с точки зрения дизайнера (видео)

  • Общие выводы

Особенности кухонных розеток

Даже при бережном обращении с кухонной техникой вода часто разбрызгивается или проливается, плюс на кухне гораздо чаще производится влажная уборка. Современные устройства сами по себе обладают достаточно высокой защитой от попадания влаги, но все же установка розеток на кухне предполагает использование влагозащищенных моделей, по крайней мере, тех, что будут стоять возле посудомоечной машины или недалеко от водопровода.

Кухня – это место, где собраны самые мощные электроприборы, поэтому следует тщательно продумать не только расположение розеток на кухне, но и суммарную мощность приборов. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод» и сколько таких групп придется сделать для безопасного использования всех устройств. Некоторые из розеток, необходимых на кухне, обычно поставляются для одного конкретного устройства. Например, это необходимо при установке духовых шкафов, некоторые модели которых потребляют более 5 кВт.

При покупке розеток не жадничайте и выбирайте недорогие «слабенькие» модели на 10 Ампер, тем более, что характеристики большинства предлагаемых на рынке устройств уже 16 Ампер.

Требования к высоте розетки

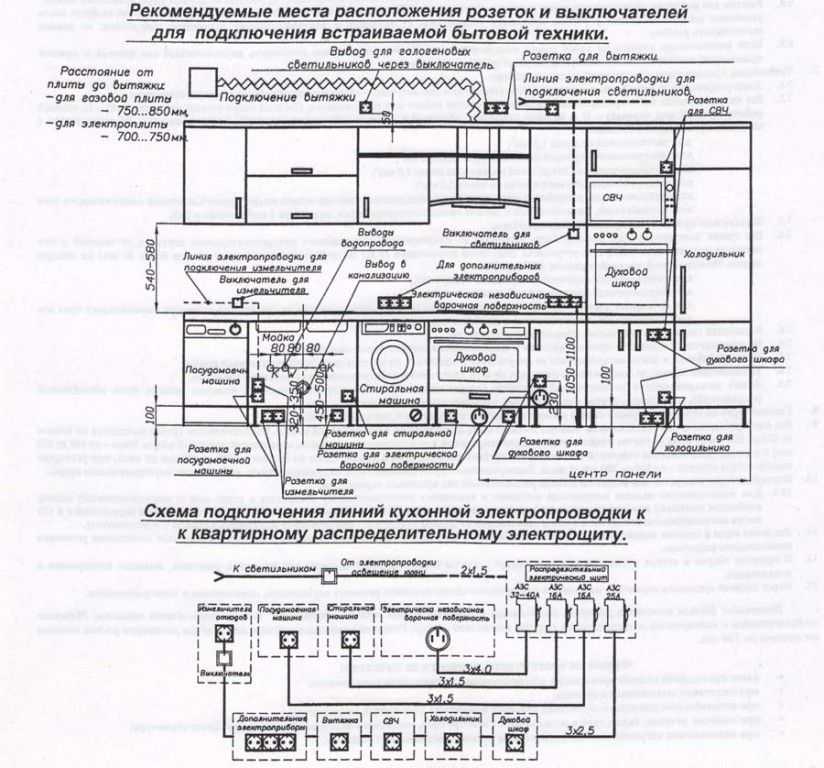

Расположение розеток на кухне (нажмите для увеличения)

Из старых рекомендаций и правил, как правильно установить электропроводку, есть некоторые мифы, которых «по привычке» придерживаются при выборе высоты розеток на кухне. Это стандарты СССР, по которым высота установки розеток прописывалась строго 90 см от пола. То же касается и модной в свое время тенденции размещать их примерно на 30 см — так делали все, но никто не знал, почему.

На самом деле в ПУЭ есть только два прямых запрета относительно расположения розеток и выключателей – установка запрещена ближе 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно установить там, где удобно.

С чего начать

Чтобы решить, как правильно расположить розетки на кухне, в первую очередь составляется поэтажный план, на котором будет показано расположение мебели и всех электроприборов. Здесь нелишним будет посоветоваться с человеком, который будет вести все это домашнее хозяйство. В этом вопросе хватает мелочей, например, желательно, чтобы расположение розеток на кухне учитывало, левша он или правша, чтобы потом не запутаться в проводах от миксер или блендер.

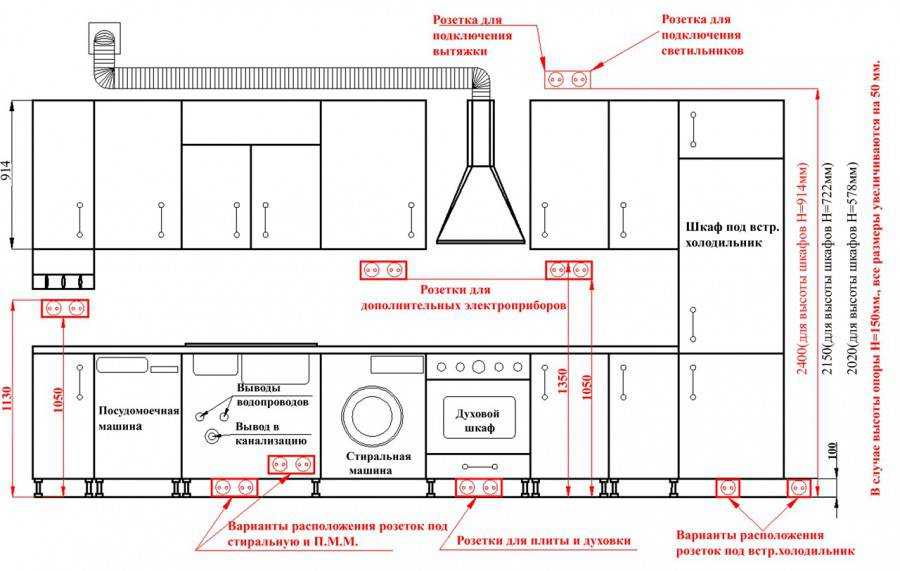

расположение розеток для электроприборов (нажмите для увеличения)

Когда план расстановки мебели и техники готов, теперь можно приступать к размещению розеток на кухне, учитывая, что на большинстве устройств провод подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то следует подумать о том, как установить двойную розетку. Также она подходит для стационарно установленных устройств, которые не включаются одновременно, но лучше рассчитать с запасом. Если сейчас сложно представить, как можно вместе включить посудомойку и духовку, то неизвестно, какие привычки появятся потом.

Что включено в сеть постоянно

У каждого свои предпочтения, но основной список кухонной техники (и тех, что будут включены туда отдельно) будет следующим:

  • Духовка (электрическая духовка) является одним из самых мощных устройств, потребление электроэнергии у некоторых моделей может достигать 5-6 кВт. Для таких устройств потребуется отдельная линия.
  • Электрическая плита или варочная панель. Чаще всего это 3-4 комфорта, каждый мощностью 1,5-2,5 кВт — если они включаются все вместе, то нужна отдельная линия. Если это индукционная плита, то расположение розеток на кухне должно предусматривать, что она должна быть установлена ​​на расстоянии от других приборов.
  • Посудомоечная машина. В ней находится ТЭН для нагрева воды – именно он является основным потребителем электроэнергии и обычно он составляет 1,5-2 кВт. Учитывая, что он используется не часто, это позволяет подключать устройство к линии с другими электроприборами.
  • Мультиварка. Большинство ее программ рассчитаны примерно на час работы — за это время она «потянет» около 2 кВт. Желательно включить в отдельную розетку, но вполне может быть и двойной, в которую можно подключать и не особо мощные устройства.
  • Хлебопечка. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. С этого времени ТЭНы постоянно включены около 40 минут. Его можно скрыть, пока не нужно печь хлеб, но чаще всего он включен постоянно.
  • Микроволновка и электрочайник. В зависимости от модели они потребляют около 1,5-2,5 кВт. Их особенностью является малая продолжительность работы – зачастую она составляет 5-10 минут, в течение которых они не будут создавать большой нагрузки на электросеть. Их можно свободно включать в двойные розетки параллельно друг другу или другим устройствам.
  • Холодильник чаще всего требует отдельного подключения — его мощность невелика, но его обычно устанавливают отдельно. По этой же причине розетка для холодильника может быть двойной – свободная розетка рано или поздно обязательно пригодится.
  • Розетка для вытяжки вызывает много вопросов, так как ее чаще всего устанавливают под потолком подальше от других устройств, а миф о необходимости размещения точек подключения на высоте 90 см достаточно силен. На самом деле нет ничего страшного в том, что розетка для вытяжки будет располагаться рядом с ней.
  • Также для телевизора понадобится отдельная розетка, если ее установка предусмотрена хотя бы в проекте.

В результате к сети будет постоянно подключено не менее 10 электроприборов. В зависимости от расположения и мощности некоторые из них могут быть оснащены двойными розетками. В любом случае, при подсчете того, сколько должно быть розеток на кухне, нужно учитывать и приборы, которые будут время от времени включаться.

Что будет входить отдельно

Когда все устройства, необходимые на кухне, определены (которые будут постоянно подключены к сети), то нужно представить, какие еще устройства будут на ней использоваться. В первую очередь потребуется подключить такое оборудование, как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и тому подобное. Как раз для таких устройств нужно подумать, с какой стороны от них установить розетку и где ее вообще разместить – возле стола или над столешницей.

Если у вас есть привычка читать во время еды, или вам просто нужен телефон под рукой, то рано или поздно его нужно будет зарядить. То же самое касается ноутбука или планшета.

Также следует помнить, что кухня – это место, где часто убирают – не помешает подумать, где разместить розетки, чтобы шнур питания пылесоса не сбрасывал все со стола или столешницы. можно сделать двойную розетку для холодильника и при необходимости подключить к ней пылесос.

Если подумать с позиций здравого смысла, то розетки нужно устанавливать прямо на кухонном фартуке и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предусмотрено, поэтому можно устанавливать розетки блоками — от двух до четырех двойных в каждом из этих мест.

В общем, есть простое правило, позволяющее рассчитать, сколько розеток нужно на кухне – нужно рассчитать, сколько техники будет использоваться в любом случае и прибавить к этому количеству 25% про запас.

Выдвижные и поворотные розетки

Очень красивый и простой в использовании — легко достать и легко спрятать, когда он не нужен. Они представляют собой своеобразный компьютерный сетевой фильтр, который спрятан в трубке. Основной механизм встроен в поверхность столешницы, а если нужно что-то включить, то стоит только нажать на кнопку и уже есть куда подключить вилку.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь недостатков у них может быть не меньше, чем достоинств:

  • Нужно четко продумать, как расположить розетки на кухне — такие модели занимают место в шкафах — саму трубку нужно куда-то установить и не факт, что в будущем это место отнимется у шкафа не понадобится.
  • Опять же, провода к основанию устройства придется вести внутри шкафов, что усложняет а) монтаж, б) перемещение этих шкафов при необходимости.
  • Чем сложнее конструкция, тем больше вероятность ее поломки — чтобы не переживать по этому поводу, нужно выбирать очень качественную встраиваемую розетку, стоимость которой будет на порядок выше чем стандартный.
  • Стабильность и вредные привычки. При поднятии открытого устройства над столешницей снижается его устойчивость, плюс, кроме того, установленная трубка может шататься. К этому добавляется неистребимая привычка выдергивать вилку из розетки за шнур. Даже если при вынимании вилки держаться за основание, весь блок все равно расшатается, ведь качественные розетки имеют тугие подпружиненные контакты, благодаря чему хорошо проводят электрический ток.
  • В случае поломки поиск и установка нового устройства могут быть проблематичными.

Конечно, при покупке качественной подъемной муфты и правильном уходе за ней она прослужит столько же, сколько и обычно. Но если хотя бы один из перечисленных пунктов заставляет задуматься, то более правильным решением все же будет сделать розетки на кухне стандартными.

Размещение розеток на кухне с точки зрения дизайнера (видео)

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и готового плана помещения, на котором указано, где будет располагаться как минимум основная техника и мебель. Это подскажет, как сделать правильное расположение розеточных блоков, а расчетная мощность устройств подскажет, к каким из них нужно тянуть отдельный провод, а какие можно поставить на одну линию.

Размещение розеток практически не ограничено — нельзя ставить ближе полуметра от газовой трубы и 60 сантиметров от раковины. В целях безопасности не размещайте розетки ниже 15 см от поверхности пола.

В общем, на кухне предоставляется практически неограниченная свобода действий в этом вопросе, если правильно рассчитать электропроводку.

Розетки на кухне: схемы и установка своими руками

Самым активным потребителем электроэнергии в доме или квартире является кухонный прибор. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защиту. Ведь одна неправильно установленная розетка может принести множество негативных последствий, в том числе стать причиной пожара.

Мы ознакомим вас со всеми действующими на данный момент вариантами устройств розеток и видами электроустановочных изделий. Мы дотошно разложили технологии установки и перечислили распространенные ошибки, которые может допустить неопытный мастер.

Заинтересованным посетителям предлагаем лучшие макеты. На основании представленной информации вы без труда справитесь с выбором места и розетки устройства. Текст дополнен иллюстрациями и видеоинструкциями.

Содержание статьи:

  • Особенности использования кухонных розеток
  • Разновидности кухонных розеток
  • Лучшие варианты размещения
  • Подробная инструкция по установке
  • Основные ошибки в размещении розеток
  • Выводы и полезное видео по теме
  • Особенности использования кухонные розетки

    Количество точек подключения к электросети зависит от размеров кухни и функций, которые она будет выполнять. В очень маленьких кухнях проблематично разместить большое количество электроприборов.

    Помещение большей площади дает возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

    Производители розеток предлагают стильные встраиваемые кухонные решения, позволяющие экономно использовать рабочее пространство

    Независимо от площади кухни, наличия электроприборов и количества установленных розеток существуют общие требования, которым они должны соответствовать соответствуют:

    • безопасность использования;
    • Свободный доступ;
    • качественная установка.

    Не забывайте, что приготовление пищи повышает уровень влажности, а использование различного мощного оборудования дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, соответствовали правилам безопасности.

    Чтобы обезопасить себя и своих близких от опасности, необходимо разместить на кухне дополнительные блоки розеток подальше от мойки и плиты

    Во-первых, их нельзя ставить над плитой и мойкой. Это правило важно соблюдать при планировании и выборе мебельного гарнитура. Если при ремонте кухни произошли кардинальные дизайнерские изменения и розетка выходит прямо над плитой, то ее необходимо перенести. Не подвергайте свою жизнь опасности и надейтесь, что все как-нибудь наладится.

    Во-вторых, если так получилось, что под мойкой были спрятаны электрические точки для подключения кухонной техники и техники, то их целесообразно разместить над сифоном. Степень влагозащиты таких розеток должна быть не ниже IP44.

    В-третьих, если в квартире/доме проживают маленькие дети, то этот факт необходимо учитывать. Лучше купить специальные розетки со шторками и другие варианты защиты от детей. Также предусмотрите такое расположение, чтобы электрические точки были выше роста ребенка.

    Кухонная розетка, спрятанная в столешницу, способна надежно скрыться от любопытного детского взгляда. Ведь с высоты роста ребенка ее не видно

    В-третьих, вне зависимости от того, кто устанавливал розетки — вызываемый специалист или все работы производились своими силами, при подключении/отключении устройств ничего не должно болтаться, сверкать и пахнет горелым пластиком.

    В-четвертых, для каждого мощного электроприбора должна быть предусмотрена и точка подключения.

    Разновидности кухонных розеток

    От правильного расположения розеток на кухне и соблюдения технологии монтажа зависит функциональность помещения и его внешний вид. Производители предлагают множество различных кухонных решений:

    • накладные дизайнерские модели;
    • встраиваемые варианты, монтируемые внутрь стены;
    • скрытые розетки, скрытые в ящиках, шкафах, шкафах или столешницах;
    • угловой, с вилочным выталкивателем или без него.

    Вариант менее вероятный для кухни. Ведь когда весь механизм защищен от внешних воздействий только коробом самой розетки, это вызывает опасения по поводу безопасности ее использования.

    Встраиваемые чаще используют для подключения мощных кухонных приборов, размещая их так, чтобы был свободный доступ. Производители предлагают множество различных моделей, способных гармонично вписаться в стиль любого дизайнерского интерьера.

    Встраиваемые модели розеток для кухни лучше выбирать с защитным кожухом, чтобы внутрь не попала лишняя влага, жир и пыль

    Столешница Навесная врезается в кухонную мебель, прячется в ящики, оставляя за собой тумбу, и используется как дополнительные точки для подключения редко используемой техники.

    Стильное дополнение практически любого интерьерного решения, позволяющее сэкономить полезную площадь.

    Розетку, спрятанную в ящике, можно использовать как запасную точку подключения техники, которой редко пользуется хозяйка кухни

    Модный и функциональный тренд в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Этот вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

    Производители предлагают сильные и привлекательные решения, гармонично дополняющие интерьер кухни.

    Розетки, размещенные в коробе между столешницей и стеной, используются по необходимости. Они надежно закрыты защитной крышкой, чтобы внутрь не попала влага, пыль или жир.

    Лучшие варианты размещения

    В преддверии ремонта встает вопрос об установке розеток на кухне. К его решению необходимо подходить взвешенно, во избежание неприятностей в будущем. Во-первых, нужно спланировать, какая техника будет установлена ​​на кухне. Также необходимо учитывать электроприборы, которые будут использоваться.

    При расчете необходимого количества кухонных розеток не следует забывать о таких приборах, как миксер, кофемолка, ингалятор и других, которые используются не часто

    Затем важно определиться с моделью кухонного гарнитура, сравнив его реальные размеры с ремонтируемой комнатой. При выборе мебели надо учитывать все желания и потребности, чтобы через месяц, когда вся черновая работа уже сделана, вдруг не передумать.

    Если все же принято решение кардинально изменить дизайн и заказать другую мебель, то необходимо обязательно пересмотреть прежнюю схему размещения электрических розеток на кухне. В случае, когда установленные розетки не вписываются в новый вариант расстановки кухонной мебели, их лучше перенести, в целях безопасности.

    При планировании установки электрических точек подключения кухонной техники целесообразно использовать правило вертикального зонирования.

    Так, для потребителей электроэнергии, расположенных сверху — вытяжки, освещения кухонных шкафов, телевизора, дополнительных источников света — следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

    При планировании расположения электрических точек не следует размещать розетки верхнего уровня слишком высоко над навесными шкафами. Они будут заметны, что испортит общее впечатление от дизайна (+)

    Средний уровень — электрические точки для подключения маломощной кухонной техники. Они удобно расположены над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня должны быть удалены от плиты и заглублены на расстояние около 60 см.

    Для встроенной кухонной техники должны быть предусмотрены низкоуровневые розетки. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в соседних шкафах и шкафах, вырезав для этого соответствующие отверстия в задней стенке.

    Вариант монтажа розетки за самой плитой или посудомоечной машиной считается неприемлемым из-за отсутствия к ней свободного доступа.

    Когда розетки для подключения посудомоечной машины расположены очень низко от пола под раковиной, это может плохо кончиться при протечке (+)

    При завершении планирования необходимо добавить к общему количеству требуемых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодически включать ингалятор, зарядные устройства для гаджетов, ноутбук и другую портативную технику. Для таких устройств удобно использовать раздвижные модели и розетки, встроенные в столешницу.

    Читайте о том, как перенести электрическую точку в другое место. .

    Подробная инструкция по установке

    Самое главное при установке розеток – согласовать количество и расположение. Этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на вашей кухне, можно переходить к следующим работам.

    Сначала необходимо сделать разметку, указав, где именно и сколько розеток нужно установить. Далее лежал. Здесь нужно учитывать количество мощных потребителей энергии.

    При разметке мест будущего расположения электрических точек не нужно бояться их четко прорисовывать. В дальнейшем с четкими линиями работать намного удобнее

    Например, котел, электроплита или духовка нужно прокладывать отдельные провода для подключения. Их высокая мощность предполагает использование надежного и качественного медного кабеля сечением 6 мм 2 для однофазной цепи и сечением 4 мм 2 для трехфазной.

    Сечение провода необходимо выбирать с учетом мощности подключаемых устройств (+)

    При прокладке кабеля обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медную жилу сечением 2,5 мм 2 и в зависимости от общей нагрузки на линию ставят защитные устройства на 16 А или 25 А.

    При установке блока розеток необходимо рассчитать общее напряжение при подключении всех планируемых устройств

    Выбирая между более дешевой алюминиевой проводкой и более надежной, но дорогой, медной, за надежность лучше переплатить. Медные жилы способны выдерживать большие нагрузки, что особенно актуально для кухни. Также при прокладке силового кабеля не стоит забывать о надежной изоляции.

    Важно учитывать материал стен:

    • в бетонных и кирпичных стенах вырезается углубление, в него укладывается силовой кабель, упакованный в гофрированную трубу из качественного пластика;
    • для деревянных стен такой вариант будет не только неприемлем, но и крайне опасен;
    • если стены обшиты гипсокартоном, то ничего резать не придется — проводка замечательно прокладывается в пустотах стен;
    • Другой вариант – использовать декоративный пластиковый плинтус с кабель-каналами для проводки.

    Если последние варианты самые простые, то для прокладки скрытой проводки в бетонной стене придется потрудиться — сделать специальные каналы для проводов. Здесь не обойтись без перфоратора или болгарки. Также вам понадобится специальная насадка на перфоратор для формирования.

    Плинтусы с кабель-каналами может установить своими руками даже неопытный хозяин, никогда не занимавшийся электромонтажом ее к местам планируемого расположения розеток на кухне. Затем придется очистить канал с проводкой от пыли. Теперь тщательно заделайте раствором гипса или алебастра.

    Работа по изготовлению штробы в бетонной или кирпичной стене довольно тяжелая, пыльная и потребует от опытного мастера несколько часов. На

    у начинающего надомника может уйти несколько дней. Отверстия под розетки заполняются раствором по тому же принципу. Сначала все очищается от мусора, камушков и пыли, а в само стекло продевается силовой кабель. Для надежной фиксации все щели между раструбом и стеной полностью заполняются раствором алебастра или гипса. Осталось дождаться полного высыхания.

    Данные работы при желании и наличии соответствующих инструментов можно выполнить своими силами. Чаще всего для прокладки проводки приглашаются специалисты с немалым опытом и навыками, оставляя себе работу по подключению розеток.

    При установке розеток нужно аккуратно удалить лишний раствор, так как он очень быстро сохнет

    Когда выводы для установки кухонных розеток готовы, можно приступать к установке. Для этого нужно взять инструменты, а купленные розетки предварительно придется разобрать, сняв переднюю декоративную накладку и отделив механизм.

    Индикаторной отверткой обязательно надо проверить есть ли напряжение в сети — его быть не должно! Перед установкой розетки важно убедиться, что все провода, с которыми предстоит работать, обесточены.

    Убедившись в отсутствии тока, можно приступать к подключению механизма розетки и проводов силового кабеля. Для этого снимите с кабеля защитную оплетку, края каждого из 3-х проводов на расстоянии 1 см от края, сохранив на них изоляцию.

    Оголенные провода поочередно подключаются к розеточному механизму. Каждый из проводов играет свою роль;

    • желто-зеленый — заземление. Он соединяется с центральным штифтом;
    • синий (может быть сине-белый) — рабочий ноль. Подключается к крайнему контакту механизма розетки;
    • третий провод может быть любого пестрого цвета — бежево-коричневый, красный, черный или просто белый. Это фазный провод, который подключается ко второму концевому контакту.

    Тип соединения зависит от используемой розетки. Оно может быть пружинным, когда соединение производится нажатием специального ключа, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

    Фотогалерея

    Фото

    Запасаем пару розеток с пружинным прижимным устройством для установки по контурной схеме. К одному из них подключим миксер, кофемолку или блендер, ко второму телевизор

    Выключить автомат, установленный перед кухонной распределительной коробкой. После выключения проверим индикаторной отверткой выключение

    Протыкаем три куска провода из одного отверстия в другое. Если используются монтажные коробки, вставьте провода через боковое отверстие

    Обрезаем провода так, чтобы в обеих розетках было по 10 -15 см каждого провода. Бокорезами зачищаем 1 см изоляции с края и подключаем попарно к клеммам

    Убедившись, что провода заземления правильно подключены и расположены по центру, проверяем надежность фиксации и устанавливаем механизм розетки в розетка

    Механизм второй розетки подключается точно так же к краям проводов, скрученных в отверстие, зачищенных от изоляции на крайний 1 см

    Проверяем ровность установки розеточных механизмов с помощью строительного уровня или лазерного прибора

    Примеряем переднюю панель сдвоенных розеток к месту установки. Если все в порядке, закрепите каркас, как указано производителем

    Шаг 1: Подготовка электрических розеток к электромонтажным работам

    Шаг 2: Отключение напряжения в квартирном щитке

    Шаг 3: Прокладка проводов для петлевого подключения

    Шаг 4: Подготовьте проводку для подключения парных розеток

    Шаг 5: Установка правого механизма розетки в розетку

    Шаг 6: Подсоединение второго механизма к протекающим проводам

    Шаг 7: Проверка геометрии установки

    Шаг 8: Установка защитно-декоративной рамки поверх механизмов

    После присоединения всех проводов необходимо плотно прикрепить механизм розетки к розетке с помощью винтов. Затем следует проверить уровнем, все ли ровно по центру. Если все в порядке, можно прикрутить переднюю часть розетки и проверить качество их работы лампочкой или другим исправным прибором. Предварительно не забудьте включить ток на этой линии.

    Следующая подборка познакомит вас с особенностями подключения электрической арматуры с помощью винтовых зажимов:

    Галерея изображений

    Фото

    Шаг 1: Установка модульных опор для розеток ABB Niessen Zenit

    Шаг 2: Подсоединение проводки к розетке механизм

    Шаг 3: Подключите вторую розетку с помощью петлевой цепи

    Шаг 4: Блокировка механизмов модульных розеток

    Если загорится индикатор, установка кухонной розетки успешно завершена. В противном случае придется все разбирать и подключать заново, не забыв перед началом работы отключить линию.

    Врезные модели розеток также можно установить самостоятельно. Для этого аккуратно вырезаем отверстия в столешнице или тумбе с помощью специальных инструментов. В сопроводительной инструкции производитель подробно указывает, как правильно подключать и пользоваться своим изделием.

    При установке лицевой части розетки важно не переусердствовать при затягивании шурупов, чтобы ничего не лопнуло

    Также для выполнения всех монтажных работ можно воспользоваться услугами специалистов — это зависит от желания, навыков и в наличии инструменты от собственника дома/квартиры.

    Часто для мощных потребителей иностранного производства требуется розетка с евроразъемом. Ниже приведена последовательность работ по ее установке:

    Галерея изображений

    Фото

    Для подключения электродуховки и автономной варочной поверхности, теперь не нужно полностью переделывать проводку, достаточно подключить розетку с комбинацией стандарта и евроразъема

    Накладная розетка с комбинацией стандарта и евроразъема идет в комплекте непосредственно с механизм и монтажная площадка с креплениями

    Разберем комбинированную розетку перед установкой. Через отсоединенный от приспособления штангенциркуль размечаем места крепления и сверлим в них отверстия

    Закрепляем штангенциркуль через просверленные гвозди через просверленные отверстия. Для крепления можно выбрать другой тип крепления, подходящий к стене

    Соединяем механизм сдвоенной комбинированной розетки с пластиной платформы. Аккуратно совместите монтажные отверстия

    Механизмы парных розеток нужно соединить между собой, для этого используем по три перемычки на фазу, землю и ноль

    Взаимосвязанные механизмы розеток теперь должны быть подключены к ветке питания. Фаза с нулем подключается непосредственно к механизму, земля – к клемме, расположенной между розетками

    Перед окончанием монтажа корпуса сдвоенной розетки проверяем надежность соединения контактов и установку болтов

    Шаг 1 : Приобрести розетку для подключения варочной панели

    Шаг 2: Подготовка прибора к электромонтажным работам

    Шаг 3: Сверление отверстий в стене для установки штангенциркуля

    Шаг 4: Установка металлической пластины на стену

    Шаг 5: Крепление механизма розетки к штангенциркулю

    Шаг 6: Особенности соединения механизмов розетки между собой

    Шаг 7: Подключение устройства к отдельной линия электропередач

    Шаг 8: Установка корпуса комбинированной розетки

    Основные ошибки в размещении розеток

    Важность правильного расположения и подключения кухонных розеток трудно переоценить. Любая, даже самая оригинальная кухня, в первую очередь обязана быть безопасной. Владельцы нередко недооценивают это требование. Происходит это в основном из-за неопытности, ведь не каждый месяц делают полноценный ремонт помещения.

    Среди ошибок, допущенных при размещении кухонных розеток, есть как откровенно грубые, так и незначительные. Если мелкие недостатки приносят при эксплуатации только неудобство и определенный дискомфорт, то серьезные недостатки могут доставить немало неприятностей.

    Неправильная проводка может привести к серьезному пожару из-за короткого замыкания.

    Самое страшное — пренебрежение правилами безопасности. Это когда неправильно проложена проводка, не учитывается материал стен и желаемый вариант утепления в конкретном случае. Такая халатность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется только пепел.

    Второе серьезное нарушение – это когда все электроустановочные изделия питаются от одного силового кабеля. Такое расположение розеток на кухне не выдерживает никакой критики, ведь линия просто не способна выдержать напряжение.

    В итоге совершенно нефункциональная комната. Всегда следует следить за тем, чтобы было включено только одно мощное или 2-3 маломощных устройства. Для кухни это неприемлемо.

    Третья ошибка, если для электроплиты не выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет эффективно работать только при правильном его подключении.

    В-четвертых, все розетки, скрытые под раковиной, должны иметь соответствующую степень защиты от влаги – не ниже IP44. Группы электрических точек, расположенных в зоне свободного доступа детей, должны быть выделены защитными шторами.

    Неправильно расположенные розетки следует немедленно перенести в более подходящие для них места (+)

    В-пятых, для всех устройств, работающих с водой, например, посудомоечной или стиральной машины, важно сделать отдельную подводящую линию. быть оборудованы устройством защитного отключения, а установленные розетки желательно брать с заземлением. В случае короткого замыкания эти меры помогут уберечь дом от вреда, отключив линию.

    К мелким ошибкам в размещении кухонных розеток можно отнести неудобное расположение некоторых их групп. Плохо и то, когда забыли предусмотреть пару запасных точек, например, для зарядки телефона или ноутбука.

    Гармонично подобранные к общему стилю помещения розетки не вызовут раздражения у хозяйки

    Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Обычно это происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, вдруг решают сменить цветовую гамму или заказать другую мебель, забыв об уже смонтированных розетках.

    Выводы и полезное видео по теме

    Видео №1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках в их размещении:

    Видео №2. Особенности электропроводки на кухне и в местах розеток:

    Видео №3. Наглядное видео о подключении блока встроенной розетки:

    Видео №4. Обзор выдвижной розетки, втыкаемой в столешницу:

    Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где удобно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда под рукой.

    Ждем ваших рассказов о личном опыте выбора места и установки розеток на кухне. Пожалуйста, прокомментируйте в блоке, расположенном под текстом статьи. Здесь можно задавать вопросы и указывать на недостатки, если они были обнаружены при ознакомлении с материалом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
