Герметизация трубы на крыше

Содержание

• Если не заделать стык
• Материалы
• Ленточный герметик
  • Как применяется
• Заделка щели
• Вывод

Для трубы дымохода в уже готовой кровле делают отверстие. Между ними образуется щель.Стык трубы и кровли в любом случае нужно загерметизировать. Чтобы правильно выполнить соединение, необходимо применять специальные материалы, а также соблюдать технологию работ. Правильная герметизация трубы на крыше обеспечит полноценную защиту чердака от проникновения влаги.

Если не заделать стык

При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

1. Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
2. Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
3. Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.
4. Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

Заделать зазор между трубой и кровлей необходимо для:

• обеспечения изоляции чердачного помещения от атмосферной влаги;
• для повышения эффективности тепло- игидроизоляции;
• увеличения срока службы стропильной системы и всей кровельной конструкции;
• исключения мостиков холода.

Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

• сверхстойкость;
• невысокая стоимость;
• эластичность;
• возможность окрашивания;
• высокая влагостойкость;
• высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

• в его основу входит бутилкаучук;
• лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
• она обладает высокой клейкостью, за счет чего проста в монтаже;
• идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена. Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Заделка щели

Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук. При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе.

Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Герметизация трубы на крыше из шифера, профнастила, из металлочерепицы

Большинство систем обогрева в частных домах включает топливные котлы на твердом, жидком или газообразном топливе. При различных характеристиках систем их объединяют одинаковые элементы: трубопроводы, радиаторы, и, конечно, дымоходы.

Герметизация

Лучший вариант дымоотвода – вертикальный, возвышающийся над коньком. Однако такое устройство означает возникновение зоны примыкания на крыше и связанные с ней работы по герметизации.

Где протекает крыша

Современная кровля имеет многослойное строение: пароизолятор, утеплитель и гидроизолятор. Такой «пирог» обеспечивает и защиту здания от дождя, снега и ветра, и сохранение тепла, и долговечность самой кровли. Однако на крыше, даже самой надежной, стыки и соединения элементов будут слабым звеном. Дымоход – одно из них.

Гидроизолятор защищает слой утеплителя от действия влаги, но лишь в том случае, если слой его непрерывен. А так как большинство материалов такого рода горючи, укладывать его стык с дымоходом нельзя. Значит между трубой и кровлей необходимо оставить зазор.

Ситуация усугубляется еще и тем, что кровельный материал, особенно листовой, тоже нельзя уложить вплотную к трубе. В результате остаются малозаметные щели, через которые в пространство под крышей будет опадать влага.

Устраняется опасность каким-либо из способов герметизации

Методы гидроизоляции

Технология для каждого случая определяется устройством трубы – квадратная или круглая, материалом дымохода и кровельным материалом: для крыши из шифера, профнастила или металлочерепицы способы предлагаются разные.

Квадратная труба на крыше из шифера

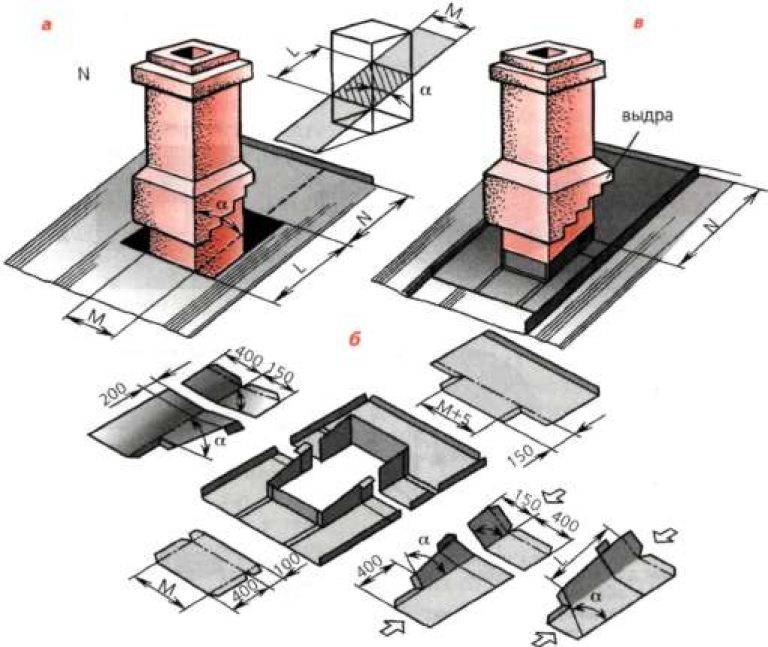

Материалом служит кирпич. Лет 50 тому назад кирпичный дымоотвод сооружался с утолщением на уровне кровли, который и играл роль герметизации. Сейчас так поступает редко. Исправить ситуацию своими руками можно, устроив вокруг дымохода «выдру» — фартук из цементно-песчаного раствора.

1. Щели между дымоотводом и кровельным материалом перекрываются подворотничками – полосками из оцинкованной стали, изогнутыми таким образом, чтобы часть их примыкала к кирпичной стенке трубы, а часть – к кровле.
2. Стальной оклад заливается цементно-песчаной смесью так, чтобы возвышаться над уровнем крыши.
3. Для отвода воды с коньковой стороны сооружают своими руками наклонный выступ.

Метод при всей своей надежности не очень декоративный. Обычно такая герметизация используется на крыше из шифера, так как этот материал не предусматривает каких-то специальных деталей для герметизации.

Квадратный дымооотвод на крыше из профнастила, ондулина и металлочерепицы

Изготовители помимо самого листа выпускают и разнообразные кровельные элементы. Для герметизации трубы используются планки примыкания.

1. На участке, где монтируется дымоотвод, разрезается гидроизоляционная мембрана. Часть ее удаляется, а остальная закрепляется на стенки дымохода так, чтобы перекрыть их на 5–10 см. Мембрана приклеивается к стенкам битумной мастикой.
2. Вокруг дымоотвода монтируются внешние и нижние планки примыкания, образуя металлический фартук. Верхняя планка заливается герметиком.
3. Профнастил укладывается сверху своими руками, места стыковки обрабатываются герметизирующим составом.

Таким же образом гидроизолируют дымоотвод на крыше из металлочерепицы. Материал комплектуется гладкими металлическими деталями того же цвета. При укладке боковые и нижний элементы фартука монтируются под кровельный материал, а верхний – под конек. Чтобы обеспечить полную герметичность, применяются уплотнители и герметик.

Для крыши из ондулина используется комбинированный метод. На стенки дымохода также приклеивается пленка гидроизолятора, затем монтируются верхний и нижний галстуки из металлических уголков. Поверх конструкции укладывают листы ондулина, а затем сверху устанавливают пластиковый фартук. Все швы обрабатываются битумной мастикой. На фото представлен рабочий момент.

Гидроизоляция круглого дымоотвода

В этом случае приспособление для герметизации входит в комплект к дымоходной трубе. Это металлические фартуки-колпаки соответствующего диаметра.

1. На участке, где монтируется дымоход, в гидроизоляции проделывается отверстие, а края материала приклеивается к дымоотводу мастикой. Труба перед этим грунтуется, чтобы повысить ее адгезивные свойства.
2. Колпак надевается на дымоход и крепится к обрешетке. На стыке колпака и стенок фиксируется стальной хомут с термостойкой прокладкой, который перекрывает щель.

Этот метод одинаково хорошо подходит для крыши из металлочерепицы, профнастила или из ондулина. Однако для кровли из шифера не годится.

В этом случае поступают иначе.

1. В щель между дымоходом и кровлей устанавливается картонный цилиндр, обернутый полиэтиленовой пленкой.
2. На листе вылепливается из пластилина бортик на расстоянии до 1 см от стенок дымоотвода.
3. Полученный промежуток заливается асбестоцементным раствором. После его затвердевания, цилиндр и бортик удаляются, а асбестовое кольцо служит гидроизоляцией.

Как запечатать вентиляционную трубу на крыше | На главную Руководства

Автор Alexis Rohlin

Сантехнические вентиляционные трубы на крышах домов покрыты металлическим квадратом гидроизоляции и герметизированы силиконовым герметиком. Обшивка вентиляционных труб предотвращает попадание воды в дом. Прокладка вентиляционной трубы имеет прокладку из неопреновой резины, которая надевается на трубу. Эта прокладка со временем разрушается из-за длительного воздействия ультрафиолетовых лучей и трескается или рассыпается, что приводит к протечкам крыш.

1. Удалите гвозди, которыми вентиляционная труба крепится к крыше. Некоторые гвозди будут в нижней части трубы, другие — под верхним рядом гонтов рядом с вентиляционной трубой. Осторожно приподнимите черепицу на 1 дюйм от шва или края с помощью шпателя. Удалите все кровельные гвозди на черепице с помощью монтировки. Проведите шпателем в общей сложности 10 дюймов под верхним рядом гонтов, где они закрывают оклад, чтобы ослабить их. Это предотвратит повреждение черепицы, когда вы вытаскиваете из-под нее старую планку.

2. Вставьте шпатель под угол оклада, где он прибит к крыше, чтобы защитить черепицу под ним. Вставьте монтировку под оклад и над шпателем, а затем приподнимите гвоздь. Таким же образом удалите другие блестящие гвозди.

3. Осторожно вытяните обшивку из-под черепицы и вентиляционной трубы. Поверните оклад, чтобы вывести углы из-под черепицы, когда вы вытаскиваете его из трубы.

4. Отрежьте канцелярским ножом кусок кровельной мембраны, чтобы закрыть отверстие для трубы в крыше и теперь оголенное место на крыше, где находился гидроизоляционный материал. Вырежьте отверстие в центре кровельной мембраны для вентиляционной трубы. Обрежьте края кровельной мембраны так, чтобы обшивка вентиляционной трубы перекрывала ее на 1 дюйм со всех сторон.

5. Нанесите полоску силиконового герметика вокруг отверстия вентиляционной трубы в крыше. Снимите пластиковую подложку с кровельной мембраны и наденьте ее на вентиляционную трубу и вниз на крышу. Нанесите полоску силиконового герметика вдоль верхнего края кровельной мембраны, где она соприкасается с вентиляционной трубой, чтобы герметизировать ее.

6. Растяните отверстие неопреновой резиновой прокладки на гидроизоляции руками, чтобы оно стало достаточно широким для прохождения через него вентиляционной трубы, или наденьте резиновое отверстие на верхнюю часть вентиляционной трубы, чтобы растянуть ее.

7. Нанесите полоску силиконового герметика вокруг внутренней части (нижней стороны) отверстия неопреновой резиновой прокладки в гидроизоляции. Наденьте вентиляционную трубу на вентиляционную трубу. Поднимите ослабленные гонты и поверните вентиляционную трубу вниз на крышу и под гонты.

8. Нанесите валик силиконового герметика на 1 дюйм от края на незакрепленные гонты.

9. Прижмите отлив к крыше. Забейте гвозди на расстоянии 1 дюйм от каждого угла в обшивку и крышу. Вбейте гвоздь по центру по бокам, на расстоянии 1 дюйм от края, с каждой стороны оклада.

10. Прибейте черепицу обратно на место на крыше и накладке в месте их нахлеста. Поместите новые гвозди рядом с отверстиями для старых гвоздей, когда будете прибивать черепицу.

11. Нанесите валик силикона на 1/2 дюйма выше линии асфальтового или битумного клея на дне верхнего ряда гонтов. Прижмите силиконовые края черепицы к гидроизоляции.

Каталожные номера

• You Repair.com: Как заменить водопроводную вентиляционную трубу Отлив крыши

Советы

• Измерьте внутренний диаметр вентиляционной трубы, чтобы определить размер отливки понадобится.
• Защитите водосточные желоба от повреждения лестницей, прикрепив к настилу фанеры кусок фанеры с насечками с каждой стороны поручня лестницы. Вставьте поручни лестницы в пазы и привяжите верхнюю часть лестницы к фанере. Это также предотвращает скольжение лестницы во время использования или толкание сильным ветром.
• Сделайте временные упоры для ног на крыше, прибив 2 на 4 планки к настилу крыши. Упоры для пальцев ног помогут вам удержаться на ногах во время работы.
• Носите сапоги с резиновой подошвой в хорошем состоянии, так как они обеспечивают сцепление и помогают удерживать равновесие при работе на крыше.

Предупреждения

• При работе на наклонной крыше надевайте страховочный пояс, привязанный к страховочному устройству. Невыполнение этого требования может привести к серьезным телесным повреждениям или, в некоторых случаях, к летальному исходу.
• Не работайте на мокрой от дождя, тумана, тумана, инея, росы или снега крыше, так как она скользкая и при попытке взобраться на нее можно упасть.

Биография писателя

Алексис Ролин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Сделайте проходы в крыше водонепроницаемыми — Хорошее домостроение

Практические советы

Узнайте, как сделать проходы в кровельной мембране, такой как трубы или вентиляционные трубы, водонепроницаемыми в этом пошаговом процессе.

By Dyami Plotke

Вентиляционная труба или другое место проходки трубы – обычное место протечки крыши. Процесс детализации проходки трубы с пологой крышей зависит от избыточных уплотнений и совместимых продуктов. Вот как сделать проходку трубы водонепроницаемой на Крыша из мембраны EPDM.

Коммерческие кровельные системы испытали методы герметизации общих проходов через крышу, таких как трубы, воздуховоды, дымоходы и световые люки. Помимо нескольких световых люков, в том числе 6-футового. круглый — на этой крыше были водопроводные и механические проходки и каменный дымоход шириной 8 футов с негерметичным окладом. Методы работы с проходками различаются, но опытный кровельщик должен быть в состоянии решить большинство проблем с проверенными сборками. Детальные чертежи часто можно получить у производителя кровли.
