Как дымоход провести через кровлю: как вывести печной дымоход сквозь потолок и перекрытия

Как вывести дымоход через крышу в загородном доме — Строй дом сам

Сэндвич труба для дымохода

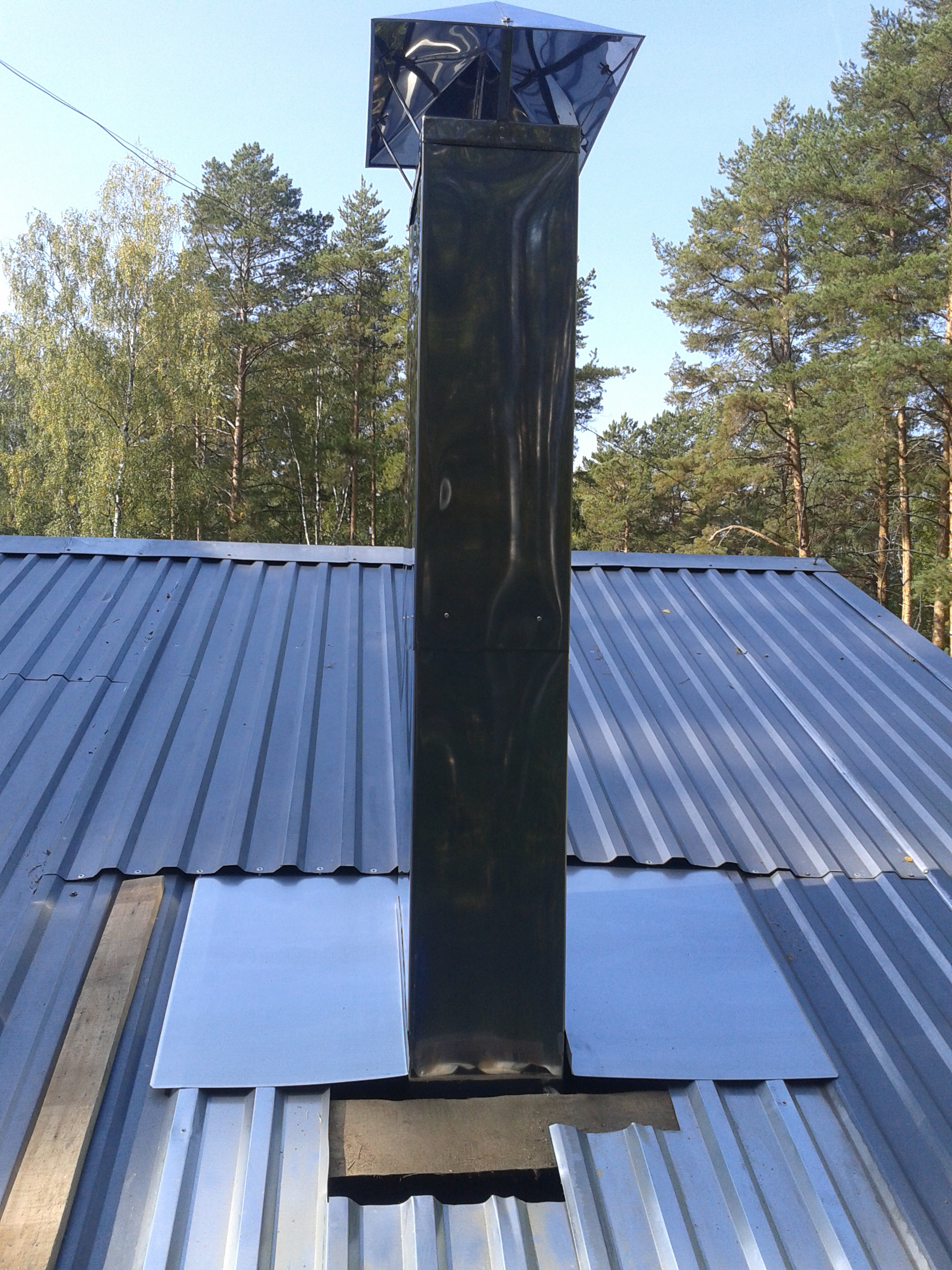

Дымоход выведен через перекрытие крышы с помощью сэндвич-трубы

Как вывести дымоход через крышу? Этим вопросом задается каждый владелец дачного или загородного дома, ведь все у кого в доме есть независимое отопление, просто обязаны сделать дымоотводную трубу.

Стоит отметить, что необходимость в дымоходе возникает при всех видах отопительных систем, будут они газовые, паллетные, угольные или дровяные.
В основном планирование дымохода осуществляется еще при проектировании дома, но случается и так, что его надо сделать, когда дом уже построен, тогда проведение дымохода осуществляется через чердачное перекрытие и кровлю. В таком случае должны быть соблюдены все требования, которые прописаны в СНиП 41-01-2013 — «Отопление, вентиляция и кондиционирование».

Отверстие в крыше для вывода дыма может быть выполнено:

• в момент, когда владелец решил произвести полноценный ремонт кровли или же сделать ее реконструкцию;
• в случае необходимости установить новое автоматическое отопление или же произвести его замену;

Что касается монтажа нового автономного узла отопления в доме, который уже сдан в эксплуатацию, то здесь оптимальным вариантом будет оборудование отдельной комнаты выделенной под установку котла. Если свободного помещения нет, то можно его достроить, таким образом, вы оставите дом в чистоте и порядке, а еще для живущих в нем людей это будет безопасней.

Такая отдельная котельная в виде пристройки к дому, будет экономной и не слишком трудоемкой в плане оборудования. К тому же, не надо разрушать кровлю, и подвергать свою постройку протечкам во время дождя.

Хорошим современным решением проходки дымохода через крышу так чтобы не попадала — это использование Master Flash — специальное герметизирующее приспособление (манжета) надеваемое на сэндвич-трубу и крепящееся к кровле крыши.

Монтаж Master-Flash, герметик наносится на кровлю крыши

Слои крыши, через который будет проходить дымоход:

• чердачное перекрытие;
• утеплительный слой;
• гидро и пароизоляция;

Ни в коем случае нельзя пренебрегать нормативами и правилами, отклонения в таких работах не допустимы, иначе последствия негативного характера неизбежны.

Проблемы со зданием, в случае не соблюдения всех строительных требований:

• в случае протекания может намокнуть слой утепления, и соответственно он потеряет свои свойства;
• попадание влаги в подстропильное пространство влечет за собою сначала протечку, а потом и гниение в стропильной системе ее элементов, которые сделаны из дерева;
• если стропильная система будет нарушена, то в скором времени и вовсе разрушиться, а это очень большие финансовые тратты.

Перед тем как провести трубу через крышу, необходимо точно знать место, где проходит дымоход, поскольку специалисты не советуют проделывать выходы дымохода, вентиляции в местах, где нельзя сделать максимально качественную изоляцию от влаги.

Также желательно избежать, тех мест, в которых в зимнюю пору скапливается самое наибольшее количество снега, и возможны повреждения примыканий дымоотводной трубы. Противопоказан монтаж таких труб непосредственно возле оконных рам помещения мансарды, из-за того, что угарный газ и дым могут занестись при сильных порывах ветров в комнаты, где могут находиться люди. Самым же практичным вариантом для монтажа трубы выводящей дым считается место возле конька, ведь в таком случае гарантирован меньший выход части дымохода над крышей и соответственно меньше возможностей повреждений механического характера, да и снега в этой части поменьше. Плюс ко всему не сильное выпирание трубы над поверхностью непосредственно в холодный период времени обеспечивает скопление конденсата в маленьком количестве.

Трубы для дымоходов сооружают из разнообразнейших материалов и элементов, это может быть как стандартная металлическая оцинкованная труба, так и огнеупорные кирпичи либо труба выполненная из асбестоцемента. И в зависимости от материала изменяется и конструкция прохода сквозь крышу (сечение, необходимость применения теплоизолирующего огнеупорного материала). Изменения касаются и системы изоляции от воды, ведь для конкретного типа материала существуют разные нормативы и правила в сфере строительных работ.

Огромное влияние на то, какой вид конструкции выбрать, зависит от того каким именно топливным ресурсом для котла или камина, а также печи будет пользоваться владелец дома. Поскольку у всех разновидностей горючих материалов разнообразная температура для сгорания. К примеру, для тех, печей, которые отапливаются посредством торфа, углей либо же дров по нормам СНиП, запрещено использование металла в элементах дымохода, кроме искроуловителей сделанных из металлической сетки.

Видео: что может быть при неправильной установке дымохода:

Специально для того, чтобы достигнуть большей изоляции мест, где труба примыкает к кровле, рекомендовано конструировать дымоотводные трубы с квадратным сечением либо же прямоугольным. В данном случае есть возможность купить уже готовые к применению элементы примыкания, которые выполнены в виде планок для прижима из материалов, который точно отвечает типу покрытия кровли.

Согласно нормам строительства, материалы которые могут воспламениться должны находиться на расстоянии не менее 15-23 сантиметров от внешней части поверхности трубы дымохода. Материалы могут быть: из древесины, из гидро- или пароизоляционной пленки, и некоторые типы утеплителя. Относительно материалов для утепления, то здесь важно отметить, что приобретать надо не горючего типа, к примеру, минеральная вата, сделанная на основе стекла или же базальта. Для того чтобы обеспечить надежность мест, где была уложена пленка ей нужно дополнительно сделать герметизацию, делается это за счет уплотнительной ленты и клейкого материала.

Далее важно знать, что вокруг трубы нужно оборудовать, непосредственно для нее, стропильную систему в соответствии с требованиями СНиП. В случае установки дымоходной трубы на уже обжитый, то есть эксплуатируемый дом, надо гидро- и пароизоляцию надрезать, чтобы образовалась форма конверта. Ее можно достигнуть, подвернув и закрепив края к стропильной системе при использовании гвоздей или же скоб.

На сегодняшний день есть и альтернативные виды дымоходов. Перед тем как вывести дымоход через крышу, можно подумать и о таком варианте, все будет зависеть от того, какой вид топлива планируется использовать.

Какие используются материалы для оборудования дымоотводных труб под названием сэндвич:

• металл;
• слой базальтового утеплителя.

Сэндвич труба для дымохода

Основное достоинство дымохода такого типа, это то, что не обязательно придерживаться строго вертикального оборудования трубы как при стандартных вариантах, а на сегодняшний день для многих такой подход более практичен и актуален.

Асбестоцементовые же трубы дешевле, но они не выдерживают большого жара, лопаются — это нужно учитывать.

Видео

Посмотрите видео где мастер делится своим опытом по монтажу дымохода из сэндвич трубы, через крышу:

Печная труба на крыше — вывод трубы через крышу, отделка, гидроизоляция, дымоход на крыше

Монтаж отопления для частных домов – сложный и ответственный этап во всем строительстве. Правильно установленная печная труба на крыше считается венцом всей отопительной системы. Это залог что в доме будет тепло и безопасно.

В нашей статье мы ответим на вопрос, как правильно выбрать место для трубы и провести ее монтаж. А также рассмотрим особенности установки трубы для фальцевых и мягких кровель.

Как правильно выбрать место для печной трубы?

Любой вывод трубы через крышу начинаются с выбора ее месторасположения. По мнению большинства специалистов, трубу лучше проложить сквозь конек. В этом месте легче всего осуществить плотное примыкание кровельного покрытия к печной трубе. А также данное размещение защитит крышу от образования снеговых ямок и как следствие снизит вероятность протечки.

Коньковое расположение наряду с большим набором плюсов имеет и свои минусы. А именно необходимость установки стропильной системы без несущей балки конька. Если же система в обязательном порядке предусматривает наличие несущей балки, то рекомендуется выполнить ее разрыв в месте прохода трубы с установкой дополнительных опор.

Когда выход трубы на крышу невозможен сквозь конек, то правильней будет организовать его вблизи все того же конька на скате крыши. Такое размещение не усложнит процесс установки и защитит от скопления снега возле дымоходной трубы.

Труба на крыше: этапы монтажа

Для того чтобы осуществить процесс установки, необходимо придерживаться следующего плана:

1. Выбрать месторасположение трубы, учитывая рекомендации отмеченные выше.

2. Провести работы по подготовке покрытия крыши к установке трубы.

3. Прорезать отверстие для выхода.

4. Заделка швов и изоляция трубы.

5. Гидроизоляция.

6. При необходимости отделка трубы на крыше.

Остановимся более подробно на 4 и 5 пунктах, так как они являются наиболее ответственными. После того как труба выведена на крышу необходимо провести качественную заделку швов и изоляцию соединений. Способов заделки швов может быть несколько. Самый популярный вариант — установка так называемого фартука с использованием планок примыкания.

Второй вариант менее трудоемкий и заключается в использовании специальных кровельных проходов. Чаще всего имеющих круглое сечение. Крепления представляют собой лист из стали, который соединен с колпаком (внутри которого расположена сама труба).

В месте соединения трубы и колпака (фартука) необходимо установить хомут из стали. Он выступит дополнительной защитой от попадания влаги.

Гидроизоляция трубы на крыше начинается после того как все щели качественно изолированы. Рекомендуется использовать специальные герметики с повышенной термостойкостью. Герметик клеится к трубе мастикой.

Дымоход на крыше фальцевых и мягких кровель

Фальцевая кровля сегодня считается одной из самых надежных, в основном из-за двойного фальцевого замка, полностью защищающего покрытие от протечек. Но из-за того, что замок значительно выступает над поверхностью кровли, процесс прокладки трубы значительно усложняется.

Чтобы снизить неудобства к минимуму, специалисты советуют установить каркас по контуру предполагаемого фартука трубы. Эта рама крепится к железному покрытию с помощью саморезов. Потом на этот каркас укладывают фартук из металла. Чтобы снизить вероятность попадания воды под фартук, металл загибают в сторону кровельного покрытия.

В случае с мягкой кровлей также есть несколько особенностей. Фартук изготавливается не из металла, а из мягкой кровли. Деревянный каркас не нужен, фартук укладывается непосредственно на основу и крепится оцинкованными гвоздями. Соединение фартука и покрытия проклеивается битумным клеем.

Подходящие кровельные материалы:

— Гибкая черепица Tegola;

— Мягкая кровля Shinglas;

— Фальцевая кровля Ruukki.

Добавить комментарий

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Узел примыкания к кровельному покрытию

Вывод керамического дымохода на крышу

Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

Заделка печной трубы на кровле

Каждый частный дом оборудован своей отопительной системой, работающей на каком-то определенном
виде топлива. А особо прозорливые домовладельцы устанавливают оборудование, работающее на
нескольких видах топлива.

Скажем прямо, несмотря на
кажущуюся простоту, реализация этой
задачи считается особо сложным
мероприятием, требующем от
исполнителя определенных знаний и
навыков.
Все требования, предъявляемы к
обустройству дымоходных каналов,
прописаны в соответствующих
документах, и любые нарушения при
их установке могут достаточно
негативно отразиться на качестве
работы всей отопительной системы.

Сегодня большинство утеплительных и изоляционных материалов изготавливаются из синтетического волокна, обладающего низкой устойчивостью к высоким температурам и относящегося к группе легко воспламеняющихся средств.
Также все ясно и в отношении стропильной системы, а также элементов обрешетки и контробрешетки, материал изготовления которой также обладает низкой устойчивостью к горению.

Еще одним достаточно эффективным способом обустройства прохода дымохода сквозь кровлю является применение специальных металлических комплектов.
Правильно сформированный проход дымохода через крышу не доставит вам никаких хлопот в будущем и не нарушит герметичность кровельного пирога вашего дома.

К отоплению частного дома необходимо отнестись с серьезностью.
Правильно установленная труба – это залог безопасности всего дома. Одним из наиболее проблемных узлов считается проход трубы через крышу.
Этому участку работ повышенное внимание уделяют проектировщики котельного оборудования и кровельщики.

Встречаются строения, где дымоход из нержавеющей стали специалисты выводят по карнизному свесу крыши. Это неплохое решение, так как, если крыша утеплена, то не требуется продумывать особые меры противопожарной безопасности.

Еще проще вывести трубу через П-образный проем в карнизном свесе. Тогда не нужно будет монтировать узел примыкания к покрытию. Но, в этом случае необходимо будет устанавливать в зоне выреза водосточную трубу, что с архитектурной точки зрения не всегда приемлемо.

Еще один недостаток такого расположения – дымоход должен быть высоким, если его монтировать вдалеке от конька. Встает встречный вопрос, как закрепить трубу на крыше, так как она постоянно будет подвержена ветровым нагрузкам? Для этого потребуются растяжки или другие элементы, которые герметично провести через кровлю достаточно сложно.

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.
Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу.

 Узлы прохода лучше не устанавливать в следующих местах: по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым; ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Из всех существующих вариантов последние два по праву считаются самыми проблемными, так как при возведении строения все особенности отопительной системы учитываются еще на стадии проектирования, в то время, как при установке печи или камина в уже построенном доме, трубы через кровлю придется проводить внепланово, что значительно затруднит этот процесс.

Ищу хорошего печника в Ставрополе

Как установить дымоход дровяной печи через крышу

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Хотите насладиться комфортом дровяной печи, но у вас дома нет камина? Ничего страшного! Установить его просто. Прежде чем подписаться на дорогостоящую профессиональную установку, позвольте нам представить пошаговое руководство по установке дымохода для дровяной печи через крышу самостоятельно.

С правильными инструментами и вниманием к деталям вы легко сможете сделать самодельную дымовую трубу для дровяной печи.Это может быть утомительный процесс, но для этого требуются только базовые строительные технологии. Вкратце, все, что вам нужно сделать, это:

• Найдите, отметьте и прорежьте центральную точку дымоходной трубы и вставьте ее в опорную коробку потолка.
• Для регулируемого оклада крыши повторите процесс с внешней стороны крыши.
• Соберите все детали трубы и пропустите ее через оклад.
• Примите окончательные меры по изоляции и соберите трубу печи.
• Вставьте его в опорную коробку потолка для перехода с дымоходной трубой.

Вот и все! Прямая дровяная печь с дымоходом, проходящим через крышу.

Это могло прозвучать как кусок пирога. Однако нужно быть осторожным. Все сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы можете в кратчайшие сроки установить дымоход через крышу. Если вы хотите подробно изучить каждый шаг, продолжайте читать!

Необходимые материалы

Прежде чем приступить к собственному процессу, убедитесь, что у вас есть то, что ему нужно.Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для установки хорошо закрытого дымохода.

• Дымоход и сами конструкции дровяной трубы.
• Потолочная опорная коробка будет выдвигаться вниз и обеспечивать удлинение для обеих труб для перехода.
• Отвес будет ключом к поиску и разметке центральной точки потолка.
• Регулируемый кровельный оклад защитит любые открытые пути для нежелательных веществ, проходящих через дымоход.
• Штормовой воротник и колпак от дождя для дымохода будут работать вместе, чтобы исключить попадание воды из воздуха или талого снега.

Установка печи

Для начала вы должны выбрать точное место для дровяной печи. Если вы его уже установили, пусть будет. Однако по общему правилу выбирайте наиболее обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Расположение

Теперь поместите часть трубы дымохода прямо на патрубок печи.Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. В соответствии со стандартами NFPA труба должна располагаться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных использование отвеса может сбить с толку. Чтобы помочь вам, вот несколько наглядных пособий по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив обшивку крыши. Позже во время резки отмеченный центр позволит повысить точность. Для этого используйте потолочную опорную коробку.

Раскрой

Проденьте опорную коробку через отверстие и прикрепите ее к балкам потолка. Вставьте одинарный дымоход в коробку, чтобы определить, где вырезать отверстие в крыше. Как вариант, вы можете прямо отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам.В любом случае, теперь вы знаете, где резать. Используйте лобзик или пилку, чтобы прорезать.

Регулируемая кровельная планка

Определение положения

Поднимите регулируемую кровельную планку на крышу и поместите ее прямо над вырезанными отверстиями. Потяните ее на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию до ширины гидроизоляции, добавив 2 дюйма дополнительной черепицы с каждой стороны, чтобы оставалось достаточно места.

Регулировка

Теперь нужно отрегулировать оклад на крыше.Один из способов — нанести достаточное количество силикона, чтобы протолкнуть гидроизоляцию под черепицу. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику уплотнения, чтобы отрегулировать гидроизоляцию. Отрегулируйте его положение и нанесите на основание на полдюйма уплотнения. Нанесите вторую половину по окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и ваша регулируемая крыша будет готова и на месте.

Труба дымохода для дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоходную трубу для дровяной печи. Убедитесь, что переходник вставлен в охватываемую часть трубы. Этот компонент является частью с утопленной изоляцией. Адаптер впоследствии упростит установку печной трубы. Когда все будет готово, осторожно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Крепление дождевика и штормового воротника будет вашим последним шагом на крыше.Используйте гаечный ключ 5/16 для колпака от дождя и достаточно толстый слой силикона, чтобы уплотнить воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Труба одностенная печь

Спуститесь с крыши, войдите внутрь и сделайте ансамбль для своей одностенной печной трубы. Присоедините гайку трубы к болту переходника трубы на трубе дымохода. Присоедините оставшиеся отрезки трубы и крепежа. Убедитесь, что ваша печная труба идет прямо к плите.

Завершите это декоративным воротником вокруг опорной коробки, чтобы надежно запечатать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических деталей. Обсуждая их правила, обязательно учитывайте и их.

Хотя эти шаги касаются того, как установить дымоход, некоторые визуальные подсказки могут увеличить ваши шансы на его успешную установку.В качестве небольшого отказа от ответственности в видео не упоминается использование отвеса. Некоторые детали также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве наглядного пособия для выполнения описанных выше шагов.

Насколько высоко должен быть дымоход дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен быть на расстоянии 2 футов от любых препятствий в радиусе 10 футов. Эти препятствия могут включать в себя линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Дровяная труба для печи должна быть как можно короче и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, частью конструкции можно сделать не более одного или двух углов 90˚. Горизонтальная часть не должна подниматься более чем на четверть от линейной стопы. Эти меры предосторожности необходимы для хорошего процесса редактирования.

Необходима ли проверка дымохода?

Каждый должен осмотреть дымоход перед его покупкой. После установки необходимо раз в 12 месяцев осматривать дымоходные камины и форточки. Вы должны надлежащим образом проявить внимание к любой области, которая, как вы обнаружите, требует обслуживания во время проверки.

Что делать, если у меня уже есть дымоход?

Вы можете использовать дровяную печь с уже установленным дымоходом. Только учтите, что каминная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Итог

Единственное, что отделяет вас от идеально установленного дымохода дровяной печи — это сила воли. Мы предоставили вам всю необходимую информацию. После небольшого исследования расположение дымохода должно быть несложным. Мы надеемся, что статья оказалась для вас информативной и содержательной.

Прежде чем вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Прочтите наш пост здесь.

А как насчет кострищ? Если вам нужно руководство о том, как его запустить, ознакомьтесь с нашей публикацией здесь.До скорого!

Как смолоть дымоход | Home Guides

Пластырь смолой — это один из способов остановить повреждение от утечки воды вокруг дымохода, но это не правильный способ устранить проблему. Однако, если ваши непосредственные возможности ограничены, это разумная временная мера, пока вы не сможете произвести необходимый долгосрочный ремонт.

Это только временно.

Нанесение смолы на основание дымохода может остановить утечку воды, но только временно. Со временем смола высохнет и потрескается, снова пропуская воду.Заплатка или уплотнение смолой лучше, чем продолжение утечки, но считайте это лишь краткосрочным средством, пока вы не сможете завершить надлежащий ремонт, например, установить новую гидроизоляцию вокруг дымохода или установить новую крышу вместе с новой гидроизоляцией.

Фиксатор мигания

Отверстия, зазоры и ржавый оклад являются настоящими виновниками утечек вокруг дымохода. Перед тем, как наложить пластырь из смолы, найдите проблему с окладом и устраните ее в максимально возможной степени, заклеив все незакрепленные края или добавив силиконовый герметик в зазоры.Сделайте оклад как можно более водонепроницаемым. Возможно, его потребуется заменить, но закрепление и уплотнение смолой может обеспечить временный ремонт.

Правильная подготовка

Область вокруг дымохода должна быть чистой и сухой, чтобы гудрон образовал водонепроницаемое уплотнение. Удалите щеткой весь мусор, например, листья и ветки, протрите участок влажной тряпкой и дайте ему высохнуть. Если место влажное, смойте как можно больше воды, а затем дайте ему полностью высохнуть, прежде чем добавлять смолу.

Распространение

Нанесите тонкий слой смолы вокруг основания дымохода, используя пластмассовый шпатель, стараясь покрыть края гидроизоляции и прилегающей кровли.Добавьте второй слой, растягивая его дальше, по крайней мере, на 6 дюймов от края гидроизоляции. Вдавите полоски хлопчатобумажной ткани в смолу, чтобы она полностью пропиталась. Затем нанесите кельмой еще один тонкий слой дегтя, равномерно распределяя его по краям ткани.

Свинцовые кровельные материалы, Свинцовый оклад кровли, Свинцовый оклад дымохода —

Свинцовая кровля

Свинцовый оклейка используется в кровельных системах для устранения протечек на пересечениях и краях кровли.Наиболее распространенные места для свинцовой кровли включают стыки кровли, гидроизоляцию ендовы, гидроизоляцию дымохода и проходы через крышу, такие как свинцовые домкраты.

Свинцовые оклады популярны особенно в северных странах, поскольку они мягкие и легко поддаются деформации, долговечны и устойчивы к атмосферным воздействиям. Свинцовая прокладка также может компенсировать движение между соединяемыми компонентами.

Свинцовый оклад дымохода

Свинцовый оклад дымохода особенно хорошо подходит для этой задачи, поскольку он легко компенсирует любое движение, вызванное оседанием фундамента дымохода, который часто отделен от основного фундамента дома.

Правильное использование свинцового оклада вокруг дымоходов включает два слоя. Первый, называемый «ступенчатым окладом», включает в себя участки L-образного свинцового кровельного оклада, которые притираются к краю дымохода. Во-вторых, прошивка счетчика свинца загибается вниз, чтобы закрыть верхнюю часть мигания шага свинца.

Свинцовые гидроизоляционные материалы позволяют производить долговечные элементы кровли, однако для правильной установки требуются некоторый опыт и навыки. Поврежденную свинцовую кровлю следует заменить как можно скорее.Свинцовый оклад там, где черепица встречается со стеной или другой вертикальной поверхностью, может быть залатан. Однако ремонтировать свинцовый фартук в долине, где пересекаются две плоскости кровли, непрактично; в этом случае необходимо установить новый свинцовый оклад.

Для получения дополнительной информации о техническом обслуживании и ремонте свинцового кровельного перекрытия щелкните по этой ссылке

Nuclead имеет на складе свинцовую крышу и свинцовую дымовую трубу самых распространенных размеров для немедленной доставки с нашего склада. Также доступны специальные свинцовые рулоны любой ширины и толщины — свяжитесь с нашим торговым персоналом для получения информации о ценах и доставке, а также о любых особых потребностях в свинцовой прокладке.

Чтобы просмотреть полный список продуктов, доступных на этом сайте, перейдите на страницу указателя продуктов и услуг.

Как установить перепрошивку

Несмотря на то, что оклад может быть не самым сложным прошлым при установке дымохода класса А, это одна из самых важных частей вашей дымоходной системы, потому что она предотвращает просачивание дождевой воды в потолок. Мы создали это видео и пошаговое руководство, чтобы убедиться, что вы правильно устанавливаете и герметизируете перепрошивку.

Плохо загерметизированный оклад может не только повредить вашу крышу, потолок и гипсокартон, но и повредить дровяную печь. Подумайте об этом, ваша дымоходная система — это прямой путь к вашей печи. Утечка воды может привести к повреждению и появлению ржавчины на дровяной печи. Мы надеемся, что вы согласитесь с тем, что несколько дополнительных шагов по обеспечению надлежащего уплотнения дешевле и проще, чем переделывать гипсокартон и красить!

Что вам понадобится

• Пистолет для герметика
• Замочная пила
• Высокотемпературный силикон
• 8 Пенни Гвоздей
• Pry Bar
• Молоток

Шаг 1:
Если вы устанавливаете дымоход класса А, у вас уже должно быть сделано отверстие в крыше.Вам нужно будет проверить установку трубы в отверстие, которое у вас уже есть, чтобы убедиться, что у вас есть зазор 2 дюйма для горючих материалов по всей длине трубы. Когда вы проверяете это, используйте кольцевую пилу, чтобы увеличить отверстие в любые области, которые не позволяют зазор 2 дюйма. Убедитесь, что отверстие не слишком велико, чтобы планка полностью закрывала отверстие.

Шаг 2:
Следующее, что вам нужно сделать, это вытащить черепицу в том месте, где будет устанавливаться оклад.Используйте монтировку или плоский стержень, чтобы сначала удалить черепицу с линии смолы, а затем забить гвозди. Мы рекомендуем поднять черепицу примерно на полпути вниз по сторонам гидроизоляции, чтобы убедиться, что ваш гидроизоляционный слой надежен и у вас есть хорошая герметичность. Если вы устанавливаете гидроизоляцию в жаркий день, будьте осторожны, чтобы не порвать черепицу. Вам нужно будет проверить установку гидроизоляции до тех пор, пока она не окажется в нужном месте, чтобы убедиться, что вы подняли всю необходимую черепицу.

Шаг 3:
Теперь вы захотите проверить, центрирован ли оклад над отверстием в крыше. Лучше всего это сделать с помощью одной из секций дымохода. Вставив гидроизоляцию под черепицу, проденьте длину дымоходной трубы через гидроизоляцию и зафиксируйте ее на месте. Это важный шаг, который необходимо предпринять, внося все необходимые корректировки в установку гидроизоляции, прежде чем закрепить ее на месте. В идеале вы хотите, чтобы нижняя часть гидроизоляции была параллельна нижней части черепицы и была настолько прямой, насколько это возможно.

Шаг 4:
Следующий шаг — приступить к креплению кровельного перекрытия к крыше. Прежде чем вы возьмете молоток и начнете забивать его гвоздями, мы рекомендуем подложить под основание гидроизоляции хорошую полоску высокотемпературного силикона. Главное — подняться как можно выше под черепицу, чтобы силикон оказался под кровлей. После того, как вы положили полоску силикона под основание гидроизоляции, плотно прижмите вокруг основы, чтобы получить первоначальное уплотнение. Это всего лишь «защитная полоска» силикона, которую мы нанесем последней полоской по внешнему краю на более позднем этапе.Когда дело доходит до заделки дыр в крыше, мы всегда говорим: лучше перестраховаться, чем сожалеть!

Шаг 5:
Следующий шаг — прибить ваш переплет. Теперь нет необходимости возиться с гвоздями, достаточно одного гвоздя за 8 или 10 пенни примерно на каждые 4 дюйма. Мы рекомендуем держать ногти на расстоянии примерно 1/2 дюйма от внешнего края планки.

Шаг 6:
После того, как вы закроете все ногти, убедитесь, что наносите силикон на головку каждого ногтя.Помните, что каждый гвоздь — это, по сути, дыра в вашей крыше, поэтому стоит приложить дополнительные усилия, чтобы предотвратить любые потенциальные утечки. После того, как вы закончите наносить силикон на ногти, вам нужно будет нанести большую полоску силикона вокруг основания накладки. Это ваша последняя пломба для основания оклада. Убедитесь, что вы прилагаете дополнительные усилия, чтобы нанести немного этого силикона под каждый гребешок черепицы, пока вы обходите основание гидроизоляции. Держите силикон под рукой, он понадобится вам еще раз.

Шаг 7:
Теперь мы готовы установить штормовой воротник. Для этого вам необходимо установить первую длину дымоходной трубы. Штормовой воротник просто обернется вокруг дымоходной трубы и зафиксируется на месте, отклоняя воду, которая течет по трубе и попадает под оклад. Штормовые воротники Duravent универсальны, поэтому в зависимости от диаметра вашей трубы вам может потребоваться обрезать штормовой воротник до нужной длины. Установив штормовой ошейник на место, вставьте язычок одним концом в прорезь на другом и загните язычок вверх, чтобы удерживать его на месте.

Шаг 8:
Последним шагом в установке гидроизоляции будет нанесение большого количества силикона вокруг верхней части штормового воротника по всей длине трубы.

Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить кровлю как профессионал. Обязательно посетите наш Учебный центр по дымоходным трубам, чтобы узнать больше о том, как посмотреть видео и статьи по классу дымохода.

Как отремонтировать кровельный оклад

Советы экспертов о том, как отремонтировать кровельный оклад и окошко дымохода, предотвратить образование обледенения и решить другие проблемы с кровельным окладом.

Когда крыша протекает, проблема часто возникает из-за утечек внутри и вокруг металлической кровли, которая защищает края крыши, впадины и стыки между кровлей и препятствиями, такими как дымоходы, слуховые окна и вентиляционные трубы.

Здесь мы рассмотрим, как отремонтировать перепрошивку, которая может вызвать утечку.

Различные типы кровельного покрытия и светового люка © Дон Вандерворт, HomeTips

Как отремонтировать кровельный оклад

Небольшие дыры или корродированные пятна в кровле можно легко отремонтировать.Закройте отверстия кровельным цементом и залатайте отверстия диаметром до 3/4 дюйма заплатой из того же материала, что и гидроизоляция.

Сначала сделайте шероховатую область вокруг отверстия проволочной щеткой или наждачной бумагой, а затем очистите ее. Вырежьте заплату большего размера, чем отверстие, закрепите ее кровельным цементом, а затем покройте заплату большим количеством кровельного цемента, как показано справа. Заплата гидроизоляции из того же материала, что и гидроизоляция, закрепленная в асфальтовом цементе.

Сильно корродированную окладу необходимо заменить.Для этого вам придется удалить несколько рядов черепицы, а также старый гидроизоляционный слой. Подумайте, есть ли у вас навыки; в противном случае обратитесь к подрядчику по кровельным работам.

Обновите гидроизоляционные уплотнения, удалив старый раствор и заделав края гидроизоляции. Используйте специальный кладочный герметик, чтобы заделать стыки между окладом и дымоходом.

Закройте шов между заглушкой и ступенчатым гидроизоляционным слоем уретановым кровельным цементом или силиконовым герметиком, как показано справа. Если вы работаете с долиной, приподнимите края окружающей черепицы и нанесите кровельный цемент на гидроизоляцию примерно в 6 дюймах от края черепицы.Уплотнение ступени гидроизоляции уретановым герметиком.

Если вы закрываете водосливную кромку, закройте ее под черепицей, но не закрывайте водосточную кромку вдоль карниза.

Чтобы заменить обшивку вокруг вентиляционной трубы, сначала удалите черепицу, закрывающую фланец сзади и по бокам. Подденьте и снимите оклад. Выдерните или срежьте гвозди. Поместите новую вентиляционную трубу поверх вентиляционного отверстия, надавите на нее на место и прибейте гвоздями там, где она будет закрыта черепицей. Замените черепицу, а шляпки гвоздей покройте кровельным цементом.

Вызывают ли ледяные дамбы утечки?

Утечки из ледяных плотин связаны с проблемами гидроизоляции — когда возникают ледяные дамбы, гидроизоляция и кровля вдоль карниза не могут предотвратить проникновение воды под кровельные материалы. Для получения информации о том, как предотвратить образование ледяных плотин, см. Как предотвратить ледяные дамбы.

Как обслуживать кровельный гидроизоляционный слой

Предотвратите протекание кровли в будущем, следуя этим важным советам по техническому обслуживанию кровельного устройства. Также найдите советы по проверке состояния мигания.

Если ваша крыша протекает, очень высока вероятность того, что причиной является поврежденная металлическая кровля. Гидроизоляция защищает пересечения между плоскостями кровли; стыки кровли с мансардными окнами, мансардными окнами и дымоходами; и края крыши. Полное обсуждение различных типов гидроизоляции, используемых на крыше, см. В разделе «Как работает кровельная гидроизоляция». Типы гидроизоляции крыши © Дон Вандерворт, HomeTips

При наличии достаточного количества времени эти профилированные металлические (или иногда пластиковые) уголки и желоба могут ржавчина, портится или просто отслаивается от поверхностей, которые они защищают, открывая места для проникновения воды.Поскольку гидроизоляция обычно используется там, где есть сильный поток воды, протекающая гидроизоляция может направлять потоки воды в дом.

Проверьте гидроизоляцию, а также состояние черепицы. Внимательно следите за незакрепленными гвоздями и отверстиями, а также уплотнениями по краям гидроизоляции. Кровельный цемент и герметик могут высохнуть, потрескаться и рассыпаться, подвергая стыки воздействию элементов. Это несложное дело, и это намного проще, чем ямочный ремонт и покраска окрашенных водой стен и потолков.

Новый оклад может выглядеть заметно блестящим, поэтому вы можете покрасить его и подкрасить существующий, чтобы он гармонировал с крышей. Даже гальванизированный металлический оклад подвергается коррозии после длительного воздействия дождя и солнца.

Используйте жесткую кисть и растворитель для удаления отслаивающейся краски, ржавчины и грязи, но держите растворитель подальше от битумной черепицы, потому что он растворит их. Используйте грунтовку на основе цинка, а затем распылите на два или более легких слоя антикоррозийной краски для металла.

Для окладов мансардных окон соскоблите старый герметик, если таковой имеется, и почистите оклад металлической щеткой.Между сайдингом или черепицей и гидроизоляцией нанесите уретановый кровельный цемент. Обязательно заделайте очевидные швы.

О ремонте крыши своими руками

Если уклон вашей крыши не является относительно низким и у вас нет необходимого опыта, инструментов и уверенности для безопасного выполнения работы, будьте осторожны при ремонте крыши самостоятельно — работа на крыше может быть опасной. Лучше всего доверить эту работу профессионалу. Если вы решите, что это так, обратитесь к нашему аффилированному партнеру, HomeAdvisor, чтобы получить бесплатные предложения от местных профессионалов по ремонту кровли с битумной черепицей.

1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий Sunset Books, старшего редактора домашнего журнала, автора более 30 работ по благоустройству дома книги и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Как вставить каменный дымоход в металлическую крышу

Немой фильм о вшивке металлической крыши в кирпичный дымоход от UnionCorrugating.

Шаг за шагом:

1. Обрезные панели для установки вокруг дымохода.
2. Панели над дымоходом необходимо снять.
3. Загните ножки вверх по сторонам дымохода примерно на 1 дюйм.
4. Вырежьте две противоположные выемки под 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).
5. Наклейте бутиловую ленту на нижнюю часть крышки.
6. Отогните затвор на 90 градусов и примените к кровле вдоль одной стороны и половины секции под дымоходом.
7. Закрутите крышку с помощью шурупов с круглой головкой, расположенных на расстоянии четырех дюймов друг от друга.
8. Повторите установку Z-образной заглушки на противоположной стороне дымохода.
9. Вырезать фартук для нижней части дымохода. Подшейте низ фартука, чтобы зацепить его за z-образную застежку.
10. Закрепить фартук в дымоходе с помощью анкеров.
11. Нанесите герметик на фартук в местах, где будут перекрываться боковины.
12. Обрежьте нижнюю часть гидроизоляции под углом 45 градусов и верхнюю часть так, чтобы она огибала восходящую сторону дымохода.
13. Сдвинуть планку боковой стенки на место и закрепить в дымоходе с помощью анкеров.
14. Повторить оклад боковины на противоположной стороне дымохода.
15. Установить два слоя герметика из бутиловой ленты по периметру планки поддона
16. Нанесите герметик на боковую планку в местах, где будут перекрываться лепестки планки.
17. Обрежьте и сложите окантовку поддона, чтобы загнуть заднюю часть дымохода и поверх облицовки боковины. Облицовка поддона должна выходить как минимум на 12 дюймов вверх по плоскости крыши.
18. Приклепать планку противня к планке боковой стенки.
19. Прикрутите фартук к крыше с помощью шурупов с прокладками.
20. Нанесите герметик из бутиловой ленты на нижнюю часть смещенной планки и установите планку на шесть дюймов выше основания дымохода.
21. Закрепите планку винтами с круглой головкой.
22. Закрепите перевернутую опору гидроизоляции к дымоходу с помощью анкеров.
23. Установите контрлеплю с анкерами для кладки по периметру дымохода, покрывая все перевернутые опоры.
24. Обильно нанесите герметик на верхнюю часть встречной планки по периметру дымохода.
25. Снимите верхнюю часть нижнего крючка охватывающей ножки кровельной панели, которая проходит вдоль дымохода. Это позволит перекрывающейся панели защелкнуться в этом разделе.
26. Установите панели с подшивкой по месту над фартуком поддона, зацепив за смещенную планку.
27. Обрежьте охватываемую ногу на месте, чтобы она могла плотно прилегать к соседней сплошной панели.
28. Установите панель во всю длину на только что отрезанную штанину.

Просто как 1, 2 … 28

—Union Corrugating не является рекламодателем ProTradeCraft. Мы просто думаем, что их видео полезно.

Дымоход через металлическую крышу ?: «Я хотел поставить дровяную печь в …» — Гость (31.12.2008) | Общая дискуссия | Архив
