Как это фотоаппарат зеркальный: Устройство зеркального фотоаппарата

Устройство зеркального фотоаппарата

Как устроены цифровые зеркальные фотоаппараты? Большинство из них устройство имеют примерно одинаковое. Это, прежде всего, корпус, собственно камера, на которую крепится фотообъектив. Объектив служит для создания изображения на матрице, а матрица — для записи фотографического изображения. В зеркальных аппаратах съемочный объектив так же передает изображение и в видоискатель. Незеркальные аппараты имеют чуть другую схему. Изображение на матрицу и изображение в видоискатель чаще всего передается двумя различными объективами. В этом случае объектив для видоискателя маленький и находится над основным объективом. В самых простых аппаратах, так называемых «мыльницах», на экране дисплея отображается изображение, которое непосредственно попадает на матрицу.

Принцип действия фотоаппарата примерно таков: световой поток проходит сквозь объектив и попадает на диафрагму. Диафрагма регулирует количество попавшего в объектив света и пропускает его дальше, на зеркало. Свет отражается от зеркала и попадает в призму, преломляясь через которую доходит до видоискателя, в котором фотограф и видит то, что находится непосредственно перед объективом. К изображению в видоискателе добавляется и другая полезная информация о снимаемом кадре. Что это за информация, ее количество – это зависит от конкретной модели аппарата. Как говорят, от его наворочености.

В собственно момент фотографирования зеркало, входящее в эту механическую конструкцию, поднимается и открывается затвор фотоаппарата. Именно в этот момент и происходит так называемое экспонирование. Свет попадает на матрицу и создает на ней изображение. После экспонирования затвор закрывается, зеркало опускается на свое место и ваш фотоаппарат готов сделать следующий снимок. Интересно то, что весь этот сложный технологический процесс происходит внутри аппарата за сотые и даже за тысячные доли секунды.

C того дня, как придумали это механическое устройство для фотосъемки, в процесс фотографирования не было внесено ничего принципиально нового. Световой пучок проходит сквозь объектив, масштабируется и попадает на установленный внутри фотоаппарата светочувствительный элемент. Этот принцип одинаков и для пленочных, и для цифровых фотокамер.

В чем заключается различие зеркального и незеркального фотоаппаратов? В чем преимущества зеркалки? Как мы уже сказали, зеркальный аппарат имеет в своей конструкции зеркало, которое позволяет нам в видоискателе видеть точно ту же картинку, что попадает на светочувствительный элемент.

А в чем отличие между зеркальным цифровым и зеркальным пленочным аппаратом? Вот на этом давайте остановимся поподробнее.

•
  Первым делом следует сказать, что в зеркальном цифровом фотоаппарате использована электронная система записи изображения. Оно записывается на электронную карту памяти. В плёночном же аппарате изображение сохраняется на фотографической плёнке.
•
  Практически все зеркальные фотокамеры записывают изображение на матрицу, поверхность которой меньше чем площадь кадра в пленочном зеркальном фотоаппарате.
•
  Устройство цифрового зеркального фотоаппарата таково, что фотограф может сразу просматривать отснятые кадры. Зеркальный пленочный фотоаппарат такой возможности не предоставляет. Полученное изображение мы можем увидеть на фотоплёнке после некоторой химической её обработки.
•
  Пленочные зеркалки старых моделей полностью механические. Они не нуждаются в электрическом питании. А современные цифровые зеркальные фотокамеры не могут жить и работать без батареек или аккумуляторных батарей.
•
  При съемке зеркальной плёночной камерой кадр лучше немного переэкспонировать, а при работе с цифровой камерой — как раз наоборот: недоэкспозиция выгоднее.
•
  Зеркальные фотоаппараты, не зависимо от того, пленочные они или цифровые, позволяют пользоваться множеством всевозможных аксессуаров: сменные объективы, фотовспышки, пульты дистанционного управления и пр.

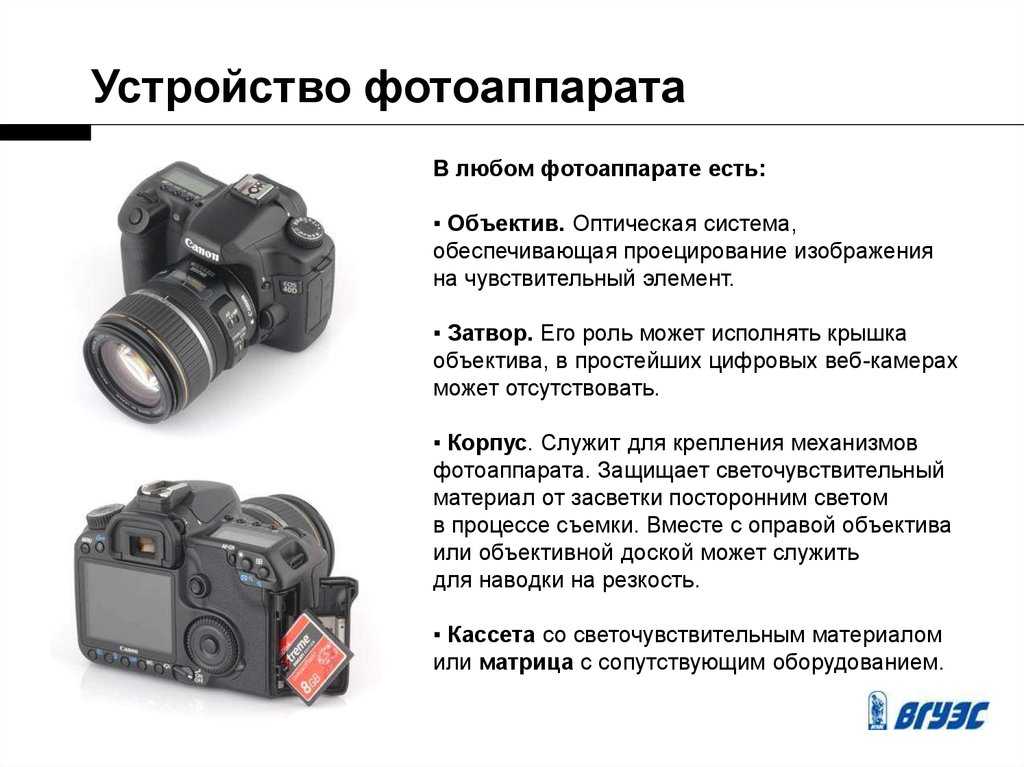

Как устроен современный цифровой зеркальный фотоаппарат.

Давайте для начала рассмотрим его принципиальное устройство. Каждый современный человек сегодня знает, что основная часть любого фотоаппарата – это светонепроницаемая коробка, которую раньше называли камерой-обскурой. В одной из стенок этой коробки проделано отверстие. На противоположной от отверстия стенке находится светочувствительный сенсор, который называется матрицей. Для того, чтобы создать фотографический снимок, современные фотоаппараты оснащены множеством дополнительных элементов. Основные компоненты конструкции фотокамеры – объектив, затвор и диафрагма.

1.
   Объектив – это оптическая конструкция, состоящая из стеклянных (или, в недорогих моделях пластиковых) линз. Световой поток преломляется, проходя сквозь эти линзы, попадает на матрицу или плёнку, что делает изображение качественным.
2.
   Затвор – это устройство, чаще механическое, которое установлено между объективом и матрицей. Затвор представляет собой непрозрачную плоскость. Эта плоскость открывается и закрывается с огромной скоростью, чем регулирует доступ света на матрицу. Отрезок времени, на который затвор остается открытым, называется выдержка.
3.
   Диафрагма – это круглое отверстие, которое может менять свой диаметр. Она позволяет дозировать количественное поступление света на матрицу фотокамеры. Диафрагма чаще всего установлена внутри объектива, между его линзами.

Ну вот, теперь вы имеете некоторое понятие о современной цифровой зеркальной фотокамере. Теперь давайте изучать это сложнейшее электронно-механическое устройство и принцип его работы более детально. Поговорим о каждом из упомянутых конструктивных элементах поподробнее.

Объектив

Объектив — наиболее важная составляющая любого фотоаппарата. Ему всегда уделяется особое внимание.

Что такое фотографический объектив? Это оптическая система линз, собранная в оправе из металла. Объектив проецирует изображение на плоскость. В цифровом фотоаппарате – на матрицу, в пленочном — на плёнку. Хорошие фотографические объективы должны давать на плёнке или матрице резкое изображение по всей площади кадра, его пропорции должны соответствовать реальным пропорциям объекта съемки. Современный объектив – изделие достаточно сложное технически. Производство объективов – высокотехнологичное и точное производство. На заводах, выпускающих объективы, каждый из них проверяется индивидуально и очень тщательно. В былые времена, на заре фотографии, в фотоаппаратах в качестве объектива использовалась всего одна собирательная линза. Но такой примитивный объектив имел множество недостатков. Например, изображение получалось резким только в центральной части кадра, по краям оно оставалось нерезким и размытым, прямые линии ближе к границам кадра становились изогнутыми. Путем комбинации, подбора линз в одну цельную оптическую систему ученые со временем научились избегать этих недостатков.

Как выбрать объектив

Ещё на стадии планирования покупки зеркального фотоаппарата необходимо задуматься об объективе. Дело в том, что одна и та же модель фотокамеры при продаже может комплектоваться различными объективами, а может продаваться и вообще без объектива. Всё зависит от выбора производителя и фирмы-продавца. Обычно покупка фотокамеры в комплекте с объективом обходится несколько дешевле, чем приобретение собственно камеры и объектива раздельно. Но иногда особо придирчивых покупателей предлагаемый комплект по каким либо характеристикам не устраивает.

Для начала рекомендуем выбирать объектив исходя из его универсальности. Проще говоря, это объектив, подходящий для всех видов съемки. От того, как широки будут возможности вашего первого объектива, зависит, как быстро вы поймете на практике, какой ещё объектив вам необходим для тех видов съемки, которым вы будете отдавать приоритет в своей работе. Если вы, например, увлечетесь фотоохотой – то вам будет нужен объектив с большим фокусным расстоянием, если вашей страстью станет съемка портретов – то потребуется объектив, который так и называется – портретный.

Но, даже если у вас и появятся различные объективы, в основном вы будете снимать объективом универсальным. Специализированные объективы — широкоугольники, длиннофокусники и пр. применяются в повседневной практике достаточно редко. Но, тем не менее, зачастую возникают ситуации, когда без специальных объективов не обойтись. И тогда их применение становится очень даже оправданным.

Все объективы в основном выпускаются со стандартной резьбой, что позволяет легко их заменять на разных моделях фотоаппаратов.

Подведём итог. К приобретению своего первого объектива нужно отнестись достаточно серьезно. В противном случае неудачная дорогостоящая покупка так и останется лежать в ящике вашего стола невостребованной. А ведь универсальный объектив как раз тем и хорош, что использовать его можно во всех случаях жизни. Например, в путешествиях, когда любой лишний вес может оказаться в тягость. А объективы — вещь довольно тяжелая.

Диафрагма

Если присмотреться, внутри объектива можно увидеть несколько лепестков, каждый из которых имеет форму дуги. Накладываясь один на другой, они образуют круглое отверстие, диаметр которого можно регулировать. Это устройство называется диафрагма. Сам этот термин имеет греческие корни, и буквально означает «перегородка». В английском языке для обозначения диафрагмы употребляется другой термин: «апертура».

Диафрагма – это устройство, которое регулирует количество света, попадаемого на матрицу или плёнку. Изменяя диаметр отверстия диафрагмы, мы меняем соотношение яркостей создаваемого объективом фотографического изображения. Влияет диафрагма и на яркость самого объекта.

Посредством специального довольно сложного механизма лепестки диафрагмы сводятся к центру и отверстие, которое они образуют, уменьшается. При изменении значения диафрагмы на одну ступень, диаметр уменьшается или увеличивается в 1,4 раза. А вот количество света, попадаемого на пленку или матрицу, увеличивается в другой пропорции – в 2 раза.

Зачем нам необходима диафрагма? Почему без неё не обойтись? Для какой цели этот сложный конструктивный узел включен в фотоаппарат? Главное – для регулирования светового потока на матрицу или плёнку. Например, снимая при ярком освещении целесообразно отверстие диафрагмы сделать поуже. А при недостатке света, естественно, пошире. Но далеко не только для этого нужна диафрагма. Между прочим, по большому счету без нее можно и обойтись. Почему? А вот почему.

Как уже было сказано выше, и диафрагма, и затвор являются своего рода перегородками на пути светового потока, идущего к матрице или плёнке. Диафрагму вместе с выдержкой называют также экспопарой. Например, при одной конкретной съемке диафрагма может быть широко открыта, а выдержка установлена более короткой, а при другой съемке – с точностью до наоборот: выдержка длинная, а отверстие диафрагмы маленькое. Вроде бы, кажется, что значение выдержки и диафрагмы взаимозаменяемы. И та, и другая влияют на количество света, попадаемого на матрицу или плёнку. Но это не совсем так. Точнее, совсем не так. Размер отверстия диафрагмы в первую очередь влияет на глубину резкости, или, как сейчас стали говорить специалисты, глубину резко изображаемого пространства (сокращенно – ГРИП). А это как раз и является весьма значимым функциональным фактором, позволяющим создавать различные творческие и технические эффекты, при помощи которых фотограф и достигает намеченного результата, поставленной цели съемки.

Не хочется вас загружать различными сложными формулами и определениями. Все равно на данном начальном этапе вы мало что запомните и поймёте. Вам сейчас важно понять и усвоить самое главное. В книжках, справочниках и формулах диафрагма обозначается буквой f. И чем большее число будет стоять около этой буквы, тем меньшим будет диаметр отверстия диафрагмы, которое оно обозначает. Например, как на своем языке говорят фотографы, дырка 2. 8 шире, чем дырка 8 или 16. Сейчас в основном самое широкое отверстие диафрагмы – это 2,8 (на старинных объективах можно встретить диафрагму 1, 4). Таким образом, на большинстве современных объективов при значении 2,8 отверстие диафрагмы максимально. То есть, смело можно сказать, что диафрагмы в этом случае попросту нет. Между прочим, некоторые мастера считают, что чем меньше значение диафрагмы, то есть чем больше дырка в объективе, тем интереснее будет кадр, тем красивее будет выглядеть объект. Многие свадебные фотографы работают именно по этому принципу – как они говорят, «на полной дырке».

Теперь про глубину резкости. На старых объективах даже была нанесена специальная шкала глубины резкости. Принцип тут простой: чем отверстие диафрагмы меньше, тем глубина резкости больше. Измеряется глубина резкости в метрах. Например, при определенной фокусировке на какой то объект и при определенной диафрагме глубина резко изображаемого пространства будет от 1,5 до 5 метров. Несмотря на то, что основным способом управления глубиной резкости является диафрагма, на ГРИП так же влияют и другие параметры: размер матрицы аппарата, фокусное расстояние объектива, которым вы снимаете, расстояние до снимаемого объекта.

Для разных сюжетов и видов съемки глубина резкости нужна так же разная. Как применять глубину резкости на практике? Например, вы фотографируете пейзаж. Тогда смело закрывайте диафрагму, делайте ее отверстие меньше. И вы получите резкое изображение как ближних, так и дальних объектов снимаемого ландшафта. А если вы решили снять портрет, то фон лучше сделать нерезким, а собственно лицо модели – резким. Как этого добиться? Снимайте с маленькой глубиной резкости, то есть с большим отверстием диафрагмы. В этом случае нерезкость фона как бы оторвет портретируемого от окружающего пространства. С маленькой глубиной резкости хорошо снимать крупным планом цветы, или ещё какие-нибудь объекты небольшого размера. Резкость можно настроить на ближний край цветка. А дальний от фотографа и зрителя край вывести в нерезкость. Это будет очень красиво. За счет маленькой глубины резкости хорошо делать акценты. Зритель сразу понимает, на что автор фотографии хочет обратить его внимание.

Регулировка глубины резко изображаемого пространства – очень важное средство в арсенале фотографа.

В компактных цифровых аппаратах, или каких ещё называют, мыльницах, глубина резкости будет большой при любом положении диафрагмы. Так уж рассчитаны их объективы разработчиками. Это очень мешает реализации многих творческих идей фотографа, но в то же время дает хорошего качества повседневные бытовые снимки для фотолюбителей. Мыльницы ведь и рассчитаны на эту категорию пользователей.

Затвор

Переходим к описанию следующего элемента фотоаппарата — затвору. Для чего они необходим?

Затвор — этот дико сложный механизм, гораздо сложнее, чем механизм диафрагмы. Его можно назвать сердцем любого фотоаппарата. Затвор отмеряет время, на протяжении которого свет действует на матрицу или на фотоплёнку, и происходит собственно процесс экспонирования. Это время, на которое затвор открыт, называется выдержкой. Затвор находится внутри фотокамеры, постороннему взгляду его не видно. Но зато его в зеркальных (как цифровых, так и плёночных) камерах хорошо слышно. Именно он издает тот самый характерный щелчок, ставший символом всей фотографии.

Что же происходит с затвором в момент фотографирования?

Затвор представляет собой механическое устройство, включающее в себя одну или две непрозрачные шторки, которые могут быть расположены как горизонтально, так и вертикально. Именно эти шторки открываются и закрываются, дозируя световой поток. Выдержка измеряется во времени. Чаще всего, это доли секунды. То есть затвор, можно сказать, работает молниеносно. Трудно даже представить себе отрезок времени, составляющий 1/250 или 1/500 долю секунды, не говоря уж о 1/1000 и менее. Но механический затвор имеет предел скорости срабатывания. Тогда каким же образом работают выдержки 15000 и 1/7000 секунды, на которые способна современная фотоаппаратура? Для этих целей инженерами разработан так называемый цифровой затвор. Тут регулировка выдержки осуществляется непосредственно на матрице, электроникой. Происходит это в таком режиме: при нажатии кнопки спуска открываются шторки физического, механического затвора, причем на минимально возможное время, затем на матрицу аппарата от его «электронной начинки» поступает цифровой сигнал, который включает экспонирование матрицы, а спустя какое то время другой сигнал отключает это экспонирование, а затем закрываются шторки и физического затвора. Величина выдержки зависит от освещенности снимаемого объекта, об общей освещенности в помещении, в котором вы снимаете, от скорости движения объекта или объектов съемки. Выдержку всегда нужно соотносить с диафрагмой.

Если в современном зеркальном цифровом фотоаппарате установлено и работает сразу два затвора, может возникнуть вопрос: а зачем в таком случае нужен тут механический затвор? Ответим. Кроме своей основной функции — отмеривания времени — он так же выполняет функцию защиты матрицы от пыли и грязи. Пыль и грязь наносят ей серьезные повреждения. А ведь матрица – самый дорогой и нежный элемент современного фотоаппарата.

Механизм любого фотоаппарата, будь то плёночного или современного зеркального цифрового фотоаппарата, немыслим без затвора. Но из-за наличия в механическом затворе шторок, в цифровых зеркалках исключена возможность визирования по дисплею. Матрица закрыта этими шторками, и изображение на дисплей передаваться просто не имеет возможности. При нажатии кнопки спуска шторки открываются (за счет или пружин, или электромагнитов), и на матрице происходит формирование изображения. В цифровых аппаратах с несъемной оптикой чаще всего стоит электронный затвор. Проще говоря, матрица сама на время проведения экспонирования включается, и по окончании этого времени отключается. Во время экспонирования и происходит запись изображения. Все остальное время на дисплей выводится сигнал для визирования, или, говоря по-другому, наводки. Преимущества электронного затвора очевидно – он может работать на несравненно более высоких скоростях, чем механический. Но, тем не менее, комбинированный электронно-механический затвор намного лучше.

Несколько слов о вспышке

О фотовспышке поговорим только в общих чертах. Причем, упор сделаем на штатную, встроенную в сам фотоаппарат вспышку, которую иногда весело называют «лягушкой» (потому что она, как лягушка, выпрыгивает из фотоаппарата). Вспышка может работать в нескольких режимах, которые соотносятся с режимами работы самого фотоаппарата.

•
  Автоматический режим. Вспышка срабатывает (или не срабатывает) автоматически. В этом режиме автоматически же регулируется длительность излучаемого ей светового импульса и его мощность в зависимости от условий освещения, в которых производится съемка. Такой режим удобен тем, что при нём экономится заряд электрической батареи. Но, тем не менее, он не всегда может быть использован. Например, при съемке в контровом свете. Так уж устроен фотоаппарат.
•
  Принудительный режим фотовспышки. Вспышка будет срабатывать всегда, независимо от уровня освещенности. В этом режиме недоступно регулирование длительности и мощности светового импульса. Как говорят специалисты, вспышка тут полностью использует своё ведущее число. Такой режим работы со вспышкой применим практически во всех случаях съемки, однако и расход энергии батареи тут будет более высоким, чем в предыдущем режиме.
•
  Режим медленной синхронизации. При таком режиме скорость срабатывания затвора (проще говоря, выдержка), устанавливается на более продолжительное время, чем длительность светового импульса. Это делается для дополнительной проработки фона и заднего плана снимаемой сцены. Ведь встроенная в фотоаппарат вспышка достаточно слаба и зачастую ее световой поток не достаёт («не добивает») до фона.
•
  Режим съемки без вспышки. Тут вспышка вообще не срабатывает. Этот режим необходим в тех ситуациях, когда съемка со вспышкой запрещена или в ней нет никакой необходимости, так как условия освещенности вполне благоприятные. А при благоприятном естественном освещении изображение всегда получается намного лучше, естественно передаются цвета объектов, теневые и освещенные его участки.

В более совершенных фотоаппаратах предусмотрены и другие режимы работы вспышки, например эффект устранения «красных глаз». В этом режиме перед основной вспышкой, во время которой срабатывает затвор, производится ещё несколько коротких вспышек. Это сделано для того, чтобы у людей, которых вы фотографируете, рефлекторно сузились зрачки глаз. Ведь что такое «красные глаза»? Не что иное, как отражение яркого света вспышки, проникающего через широко открытые зрачки на глазное дно. А если зрачки будут узкими, то и отражение сильного света в глазном дне будет практически незаметным. Такой режим нужно применять лишь при съемке людей. В противном случае – это пустая трата не только энергии батарей, но и времени.

Не нужно забывать, что использование штатной, встроенной в аппарат (как иногда называют — бортовой) фотовспышки делает лица людей на снимке довольно плоскими. Происходит это из-за того, что вспышка находится в непосредственной близости к объективу и «бьёт» прямо в лоб снимаемому человеку, лишая его лицо теней. Стало быть, со встроенной вспышкой людей лучше снимать под небольшим углом — чтобы появились хоть какие-то тени на лице. Но и под большим углом снимать тоже не надо — тени будут слишком грубыми и неестественными.

Зеркальный фотоаппарат | это… Что такое Зеркальный фотоаппарат?

Классический однообъективный зеркальный фотоаппарат

Зеркальный фотоаппарат (зеркальная камера, в просторечии зерка́лка) — фотоаппарат, использующий для выбора объекта съёмки видоискатель, в оптическую схему которого входит зеркало, перенаправляющее световой поток от объектива в окуляр или на матовое стекло.

Наиболее распространённый на сегодня тип — однообъективная зеркальная камера. Используется также англоязычный термин SLR-камера (англ. single-lens reflex camera). Значительно менее распространены TLR-камеры.

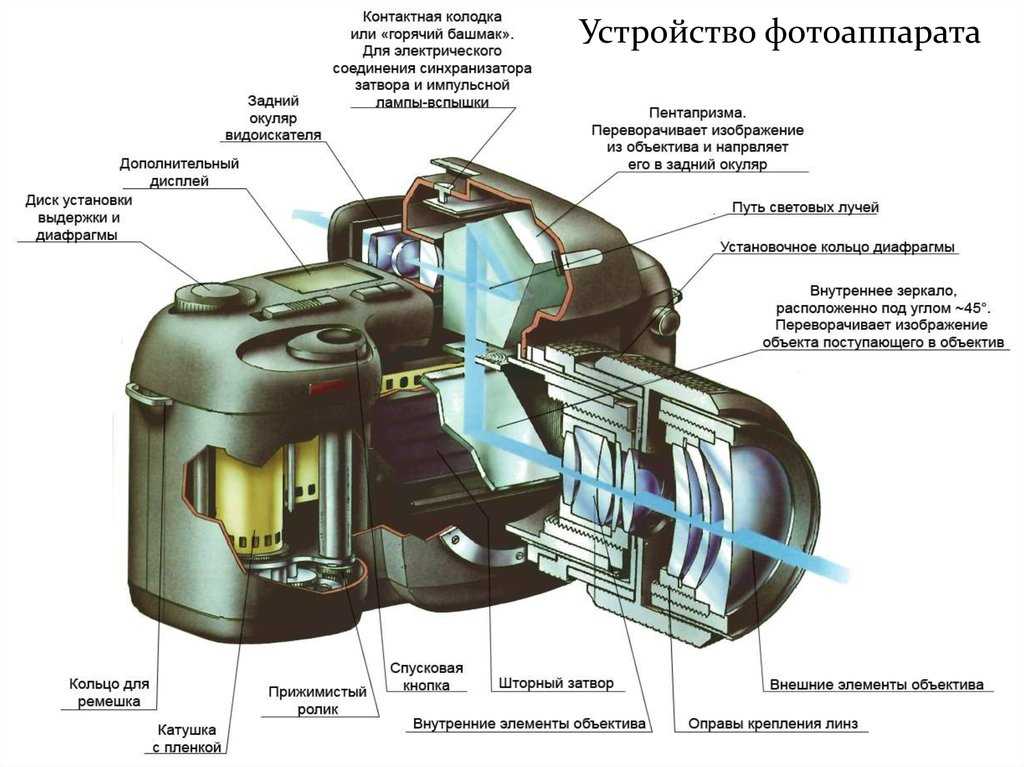

Конструкция однообъективной зеркальной камеры

Основная статья: Однообъективный зеркальный фотоаппарат

Схема однообъективного зеркального фотоаппарата

В процессе выбора объекта съёмки и наведения резкости фотограф наблюдает через окуляр видоискателя (8) реальное изображение, воспринимаемое объективом камеры (1) и проецируемое зеркалом (2) на фокусировочный экран (5).

Соответствие границ изображения, наблюдаемого через видоискатель, тому, что проецируется на пленку или матрицу — поле зрения видоискателя — является важной характеристикой качества зеркальной камеры. У хороших камер оно составляет 90-100 %. Меньшие показатели заставляют фотографа делать мысленную поправку, учитывая, что реально снятый кадр будет несколько больше того, что он видит в видоискателе.

Пентапризма (7) (придающая характерные очертания большинству зеркальных фотокамер), обеспечивает переворот изображения в естественное положение, соответствующее тому, что фотограф видит невооружённым глазом. Помимо матового стекла, часто используются и другие средства для улучшения точности наводки на резкость (клинья Додена, микропирамиды).

После окончания наводки при нажатии на спуск специальный механизм убирает зеркало (2) из оптического тракта камеры, затвор (3) открывается на время выдержки, и изображение проецируется на фотоплёнку или матрицу (4).

В ряде моделей камер, в первую очередь предназначенных для студийной съёмки и камерах среднего формата, пентапризма отсутствует, и фотограф наблюдает перевёрнутое изображение непосредственно на матовом стекле (иногда через дополнительную лупу) через светозащитный короб — шахту. Такая схема видоискателя называется шахтной и позволяет, в частности, обеспечить особенно точную наводку на резкость.

Достоинства и недостатки

Однообъективные зеркальные камеры избавлены от эффекта параллакса, позволяют наглядно оценить ГРИП, боке, эффекты от применения различных светофильтров и насадок и другие параметры изображения. Определение экспозиции по схеме TTL позволяет применять автоматику для вычисления и установки выдержки затвора вне зависимости от особенностей установленного объектива.

По этим причинам большинство современных профессиональных и полупрофессиональных фотоаппаратов общего назначения построены по схеме SLR.

В то же время механизм подъёма зеркала удорожает камеру, снижает её надёжность, а также вызывает вибрацию и расфокусировку камеры в момент съёмки из-за необходимости крайне быстро перемещать массивное зеркало. В некоторых моделях для целей экономии, устранения колебаний или улучшения оперативности использовалось полупрозрачное неподвижное зеркало, однако такая схема заметно снижает светосилу оптической системы камеры.

Необходимость наличия места под поворотное зеркало вынуждает применять объективы с достаточно большим рабочим отрезком, что сужает разнообразие схем объективов для зеркальных камер.

Работа зеркального фотоаппарата более шумная (из-за хлопания зеркала, если не стоит специальный демпфер), чем у дальномерных аналогов. Это особенно важно при съёмке диких и пугливых животных и скрытной съемке.

Матовое стекло видоискателя может обеспечить хорошую яркость, либо правильную передачу ГРИП, но не оба этих качества одновременно. Поэтому осложнено фотографирование зеркальным фотоаппаратом в сумерках и в неосвещённых помещениях (особенно при фотографировании зеркалками без прыгающей диафрагмы, такими как Зенит-Е) из-за трудностей при наводке на резкость. В этом случае преимущество на стороне дальномерных фотоаппаратов со светлым видоискателем и контрастным пятном дальномера, такими как Зоркий-4 и 3, Лейки серии М, и др.

История

Первые модели зеркальных камер были представлены компанией Graflex в 1909 году. Почти полностью аналогичная современным узкоплёночным камерам «зеркалка» была выпущена в 1936 году под маркой Kine-Exacta германской компанией Ihagee.

Значительный вклад в популяризацию SLR внесла фирма Asahi Optical в 1952 году. До этого времени зеркальные камеры, построенные по однообъективной схеме, пользовались малой популярностью. Решающим фактором, долгое время ограничивающим популярность однообъективной зеркальной схемы, было зеркало. Его подъем и опускание производились вручную, и фотограф на продолжительное время терял изображение в видоискателе, что и делало зеркальные однообъективные камеры непопулярными. В Asahiflex I зеркало было механически соединено с кнопкой спуска затвора. При нажатии кнопки зеркало поднималось и удерживалось в поднятом положении. При отпускании кнопки зеркало возвращалось в исходное положение вновь открывая видоискатель. Следующим новшеством стало мгновенно возвращаемое зеркало (как в современных SLR) реализованное в Asahiflex II.

В 1954 году та же фирма представила широкой публике прототип (а через 3 года начала серийное производство) SLR оснащённый пентапризмой «Asahi Pentax», которая обеспечивала прямое неперевёрнутое изображение в видоискателе.

В дальнейшем изменения касались не столько принципиальной схемы работы SLR, сколько совершенствования механизма подъёма зеркала, добавления автоматики и сервисных функций.

В СССР зеркальные камеры выпускались под марками «Зенит», «Кристалл», «Старт», «Салют», «Киев», «Алмаз» (однообъективные), «Комсомолец», «Любитель» (двухобъективные). Первая зеркальная камера появилась в 1935 году и называлась «Спорт». Фотоаппарат «Спорт» конструкции А. О. Гельгара (первоначальное название «Гельветта»), стал первой в мире однообъективной зеркалкой для съёмки на 35 мм плёнку. Камера имела металлический корпус, затвор с цельнометаллическими шторками (выдержки 1/25 — 1/500 c и «В») и заряжалась нестандартными кассетами по 50 кадров. Всего было выпущено около 20 тыс. штук.

Двухобъективные камеры

Двухобъективная зеркальная фотокамера «Любитель-166»

Основная статья: Двухобъективная зеркальная камера

Особая разновидность зеркальных фотокамер — двухобъективные зеркальные камеры. В этих камерах отсутствует механизм подъёма зеркала, а видоискатель использует отдельный объектив, механически связанный с основным объективом. В сущности, такая камера незначительно отличается от камеры с рамочным видоискателем, однако, позволяет обеспечить более точную наводку на резкость и применять сменные объективы (по 2 в комплекте).

Разнесение основного объектива и объектива видоискателя приводит к параллаксу — наблюдаемое фотографом на матовом стекле изображение смещено относительно реально проецируемого на пленку.

В связи с широким распространением дешёвых электронных систем автофокусировки на сегодня подобная схема видоискателя утратила актуальность и используется достаточно редко, в основном в среднеформатной фототехнике. Такие камеры высшего качества производятся, в частности, фирмой Franke und Heidecke GmbH, Германия, под маркой Rolleiflex.

По двухобъективной шахтной схеме была построена, в частности, фотокамера «Любитель 166».

Некоторые камеры (Например, «Фотокор № 1») имели зеркальный видоискатель, никак не связанный с основным объективом. Их не принято относить к зеркальным.

См. также

• Производители фотоаппаратуры
• Цифровой зеркальный фотоаппарат
• Шкальный фотоаппарат

Что такое DSLR камера?

Если кажется, что существует больше новых технологий фотографии, чем то, за чем вы можете идти в ногу, вы, вероятно, правы. Однако не позволяйте этому удерживать вас от изучения отраслевых стандартов и терминов в нем. Одним из таких терминов, с которым вы, вероятно, столкнетесь, является цифровая зеркальная камера с одним объективом (DSLR), которая в последнее десятилетие была ведущим типом камеры для фотосъемки.

Хотя мы, вероятно, приближаемся (или уже приближаемся) к концу царствования цифровых зеркальных камер, они будут актуальны в фотографии еще долгие годы. Это руководство поможет вам понять, что такое цифровая зеркальная камера и чем она отличается от других типов камер.

Содержание

Что означает DSLR?

Термин «цифровой однообъективный зеркальный» не самый простой для понимания. Тем не менее, это имеет больше смысла, когда вы разбиваете каждую часть.

Цифровой : Это означает, что камера не основана на пленке и что изображения захватываются в цифровом виде на датчик изображения вместо использования фотографической светочувствительной пленки. Пленочный аналог (который появился до DSLR) назывался зеркальной камерой с одним объективом или SLR.

Один объектив : Этот термин говорит сам за себя и означает, что в камере используется только один объектив. Объектив используется при съемке и предварительном просмотре изображения. Это отличается от зеркальной камеры с двумя объективами, которая по существу использует один объектив для съемки изображения и один объектив для просмотра сцены до того, как будет сделан снимок.

Reflex : Это относится к тому факту, что фотограф может точно видеть, какая сцена будет снята с помощью цифровой зеркальной камеры. Зеркало в DSLR направляет свет на оптический видоискатель. Другие типы камер иногда имеют другие механизмы, и они не всегда проецируют точную сцену, которая будет снята.

Цифровые зеркальные камеры работают с использованием зеркала, расположенного под углом 45 градусов, которое направляет свет вверх к оптическому видоискателю, чтобы фотограф мог видеть. Свет не направляется по цифровому пути, поэтому вы можете видеть сцену через видоискатель DSLR, когда он выключен.

При нажатии кнопки спуска затвора зеркало поднимается, открывая датчик камеры для экспозиции. Это изменяет путь света от восходящего в видоискатель к прямому в датчик, поэтому при съемке изображения видоискатель на короткое время затемняется. Это также создает удовлетворительный, но иногда неудобный шум затвора, который обычно ассоциируется с камерами DSLR.

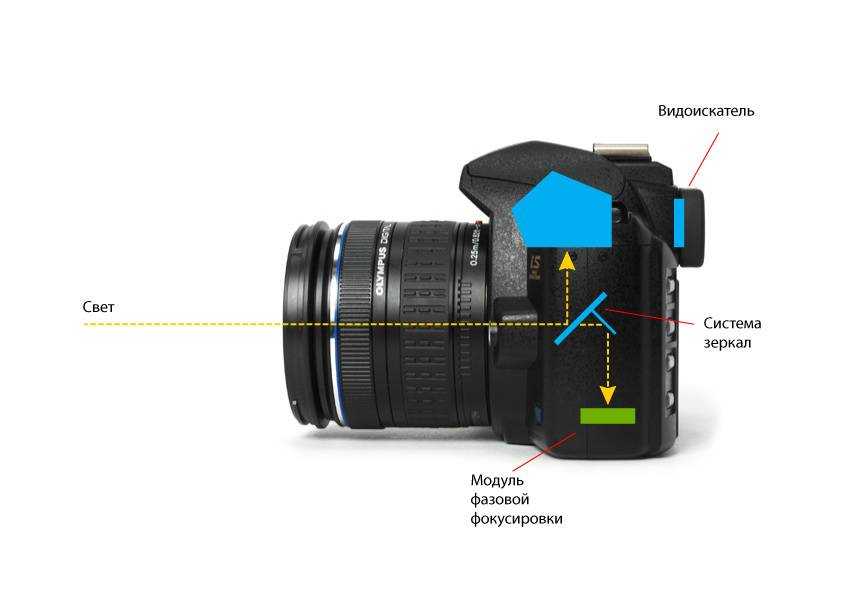

Схема, показывающая, как работает цифровая зеркальная камера, с видом на внутренние компоненты. Изображение предоставлено Guru Camera, лицензия CC BY 2.0.

В то время как первые коммерчески доступные цифровые зеркальные камеры стали доступны в 1980-х и 1990-х годах, пленочные камеры доминировали в профессиональной сфере в течение как минимум десятилетия из-за различных факторов, таких как цена и скорость. Аналогичный переход происходит между зеркальными и беззеркальными камерами в последние годы, и многие утверждают, что мы достигли точки, когда беззеркальные камеры в целом более желательны, чем зеркальные. Однако все еще есть аргументы в пользу зеркальных фотокамер, которые будут рассмотрены в этой статье.

Корпуса цифровых зеркальных камер

Цифровые зеркальные камеры выпускаются в двух основных вариантах корпуса. Самый распространенный стиль основан на традиционной зеркальной камере времен пленочной фотографии — это прототип формы, о которой думает большинство людей, когда думают о камере со сменной оптикой.

Canon 5D Mark IV и Nikon D850 — две популярные модели с более распространенным дизайном корпуса DSLR. Однако флагманские цифровые зеркальные фотокамеры

, предназначенные для профессионалов, обычно имеют более крупный квадратный дизайн со встроенным в камеру батарейным блоком. Эта дополнительная рукоятка позволяет фотографам удобно держать камеру одинаково при съемке в портретной или альбомной ориентации.

Флагманские модели Canon EOS 1D X Mark III и Nikon D6 — это две цифровые зеркальные камеры, отличающиеся увеличенным дизайном профессиональной камеры со встроенными держателями для аккумуляторов.

Существуют также дополнительные держатели аккумуляторов для зеркальных фотокамер более низкого уровня, которые могут обеспечить такой же форм-фактор, эргономику и увеличенное время автономной работы.

Камера Canon EOS Digital Rebel XTi (также известная как Canon 400D) с прикрепленным батарейным блоком. Фото Torsten Bätge, лицензия CC BY-SA 3.0.

Размеры датчиков цифровых зеркальных камер

Несмотря на то, что на протяжении многих лет в цифровых зеркальных камерах использовался широкий диапазон размеров датчиков, двумя наиболее распространенными форматами датчиков изображения были полнокадровый и APS-C.

Цифровые зеркальные фотокамеры более высокого уровня (и более дорогие) обычно оснащены полнокадровыми датчиками, которые имеют точно такой же размер, как кадр 35-мм пленки.

Цифровые зеркальные фотокамеры APS-C (Advanced Photo System type-C), которые также известны как корпуса камер с кроп-сенсором, оснащены датчиком изображения меньшего размера, который обычно в 1,4–1,6 раза меньше, чем полнокадровый, и основан на вертикальных кадрах, записанных на 35-мм пленку. кинокамерами формата Super 35 мм.

Canon 5D Mark IV (слева) — полнокадровая зеркальная фотокамера с большим сенсором, чем у Canon 9.Зеркальная зеркальная камера 0D APS-C (справа).

Форматы датчиков, отличные от полнокадровых, имеют разные кроп-факторы, которые дают фотографам ориентир для эквивалентного фокусного расстояния объективов по отношению к 35-мм полному кадру. То же самое фокусное расстояние будет иметь более узкое поле зрения при использовании на датчике меньшего размера.

Популярные модели и бренды цифровых зеркальных камер

Canon и Nikon обычно считаются лидерами рынка цифровых зеркальных камер, а соответствующие экосистемы объективов Canon EF и Nikon F включают в себя тысячи объективов, разработанных на протяжении многих лет, которые по-прежнему совместимы с новейшими камеры.

Флагманские модели Canon EOS-1D X Mark III и Nikon D6 используются многими профессиональными спортивными и свадебными фотографами благодаря их скорости и точной автофокусировке. Другие камеры, такие как Canon 5D Mark IV и Nikon D850, имеют датчики с более высоким разрешением, но более медленные системы автофокусировки и привода.

Линейка цифровых зеркальных фотокамер Canon Rebel предназначена для начинающих фотографов и является одной из самых дешевых, самых маленьких и легких цифровых зеркальных камер на рынке. В конечном счете, марка камеры, которую вы используете, зависит от вас, и существуют разные теории о том, насколько вам следует беспокоиться об этом.

Другие компании, которые до сих пор производят цифровые зеркальные камеры, включают Pentax, Leica и Sigma.

«Наведи и снимай» в сравнении с DSLR

Цифровые зеркальные камеры обычно считаются «профессиональными» камерами, хотя многие из них предназначены для фотографов-любителей. Они по-прежнему дороже, чем большинство компактных камер (также известных как компактные камеры), в основном из-за повышения качества и возможностей. Возможность смены объектива добавляет еще одну потенциальную стоимость, потому что большинству фотографов, использующих DSLR, понадобится более одного объектива.

Вот несколько основных различий между камерами типа «наведи и снимай» и камерами DSLR.

• Качество изображения . Цифровые зеркальные камеры обычно имеют более крупные сенсоры, которые обеспечивают более качественное изображение. Датчик также будет работать лучше в условиях низкой освещенности.
• Видоискатель . Большинство компактных камер отображают предварительный просмотр сцены в цифровом виде на задней панели ЖК-экрана. Это может быть трудно увидеть при определенных условиях освещения, и это не всегда точное представление того, как будет снята сцена.
• Автофокус . Хотя это зависит от камеры, цифровые зеркальные камеры обычно имеют более быструю и точную автофокусировку, чем камеры типа «наведи и снимай».
• Сменные объективы . Большинство объективов типа «наведи и снимай» предлагают один объектив, обеспечивающий цифровой или оптический зум. Трудно сделать один объектив, который будет охватывать все желаемые фокусные расстояния, поэтому камеры типа «наведи и снимай» обычно ограничены в своих полях зрения. Кроме того, цифровой зум увеличивает изображения и ухудшает качество. Думайте о цифровых зеркальных камерах как об отдельных объектах от их объективов, и каждое фокусное расстояние может давать одинаковый размер и качество изображения (не обращая внимания на различия в резкости/качестве объектива).
• Настраиваемый . Цифровые зеркальные камеры обычно имеют больше настроек и опций, чем камеры типа «наведи и снимай». Хотя каждая камера отличается, камеры DSLR обычно предлагают больше настроек и элементов управления.
• Цена . Камеры «наведи и снимай» по-прежнему, как правило, дешевле, чем камеры DSLR, хотя вы найдете более дорогие камеры типа «наведи и снимай» и менее дорогие зеркальные камеры.
• Размер . Из-за небольшого размера и выдвижных объективов камеры типа «наведи и снимай», как правило, меньше и более портативны, чем камеры DSLR. Обычно они также легче.
• Удобство . Общее удобство, заключающееся в том, что не нужно беспокоиться о настройках камеры, является фактором, который многие учитывают при выборе камеры типа «наведи и снимай». Легко взять мыльницу, бросить ее в сумку и иметь при себе на тот случай, если вы решите сделать несколько фотографий. Хотя это также не очень сложно сделать с помощью зеркальной фотокамеры, это удобнее сделать с помощью «наведи и снимай».

Сравнение беззеркальных и зеркальных фотоаппаратов

Что, если бы существовала камера с качеством, подобным цифровым зеркальным камерам (или лучше), но без громоздкости? Войдите в беззеркальную камеру, претендент DSLR на звание отраслевого стандарта. Дебаты между беззеркальными камерами и зеркальными фотокамерами теперь должны привлечь внимание фотографов. Беззеркальные камеры работают так, как следует из их названия — для отражения света в оптический видоискатель не требуется зеркало. Вместо этого для отображения цифровой проекции изображения используется электронный видоискатель (EVF).

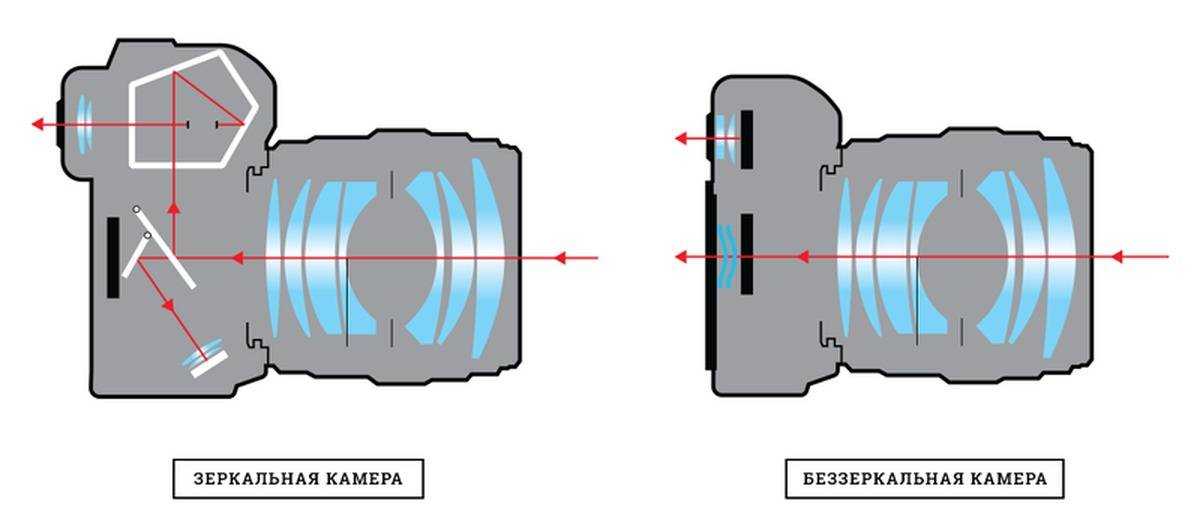

Различия в конструкции зеркальных и беззеркальных камер. Иллюстрации Canon.

Большинство беззеркальных камер по-прежнему позволяют прикреплять и менять один объектив, а размеры беззеркальных сенсоров сравнимы (а иногда и больше) с зеркальными камерами. У обоих типов камер есть свои плюсы и минусы, и важно понимать ключевые различия.

Преимущества цифровых зеркальных камер по сравнению с беззеркальными

• Срок службы батареи. Цифровые зеркальные камеры обычно имеют здесь преимущество, главным образом потому, что для перемещения зеркала в зеркальной камере требуется меньше энергии, чем для отображения цифровой проекции изображения в беззеркальной камере. Беззеркальные камеры также стремятся быть меньше, чем зеркальные камеры, а это означает, что часто используются батареи с меньшей емкостью. Хотя для любого типа камеры можно приобрести дополнительные аккумуляторы, стоимость фирменных аккумуляторов может превышать 50 долларов за штуку.
• Стоимость и выбор. Спрос на зеркалки начального уровня побудил компании производить менее дорогие модели зеркалок с меньшим количеством функций, чем профессиональные модели. В то время как беззеркальные камеры начального уровня существуют и со временем становятся лучше, DSLR по-прежнему имеют более широкий выбор.
• Линзы. Технология объективов для цифровых зеркальных камер разрабатывалась более десяти лет, поэтому потребуется время, чтобы объективы для беззеркальных камер были того же калибра. Однако многие компании, в том числе сторонние производители объективов, работают над созданием объективов, совместимых с беззеркальными камерами.
• Общие отраслевые ресурсы. Поскольку цифровые зеркальные фотокамеры существуют и лидируют в фотоиндустрии уже много лет, доступно множество ресурсов, связанных с зеркальными фотокамерами. От экспертов по ремонту до руководств по модификации цифровых зеркальных камер, в мире зеркальных камер по-прежнему больше ресурсов, чем в беззеркальных. Однако беззеркальный мир постоянно расширяется.
• Хорошо проверен и протестирован. За последнее десятилетие зеркальные фотокамеры были протестированы и рассмотрены в большем масштабе, чем беззеркальные камеры, по крайней мере, на профессиональном уровне. Беззеркальные камеры наверстывают упущенное, но зеркальные камеры по-прежнему имеют преимущество с точки зрения огромного количества пользователей, которые профессионально фотографируют с помощью зеркальных камер.

Недостатки зеркальных камер по сравнению с беззеркальными

• Размер. Беззеркальные камеры не обязательно должны включать в себя все зеркало и механизм движения зеркала. Кроме того, использование электронного видоискателя означает, что видоискатель может быть более компактным. Это означает, что беззеркальные камеры, как правило, меньше, чем зеркальные камеры, хотя размер объектива и размеры моделей различаются.
• Скорость. Для захвата изображения на беззеркальную камеру требуется меньше физических движений, потому что зеркало не нужно поднимать и опускать нажатием кнопки спуска затвора. Беззеркальные камеры обычно имеют более высокую частоту кадров, чем зеркальные камеры, а беззеркальные камеры профессионального уровня часто снимают 20-30 кадров в секунду при полном разрешении. Цифровые зеркальные камеры высокого класса могут не отставать, но с большими ограничениями с точки зрения скорости, разрешения или емкости буфера.
• Автофокус. Система автофокусировки в беззеркальной камере может существовать на самом датчике, поскольку датчик не закрывается зеркалом. Это означает, что системы автофокусировки, как правило, быстрее и могут быть более точными, чем системы автофокусировки цифровых зеркальных фотокамер. В беззеркальных системах также больше точек автофокусировки, потому что фокусировка происходит на самом датчике, а не на отдельном датчике автофокуса.
• Звук. В ситуациях, когда затвор камеры будет отвлекать, беззеркальные камеры имеют преимущество. Многие зеркальные фотокамеры имеют «бесшумный режим», но шум затвора все же несколько слышен. Беззеркальные камеры не должны двигать зеркало при нажатии кнопки спуска затвора, поэтому звука нет (или он очень тихий). Это может быть полезно в сценариях, когда видео снимается на другую камеру, а звук затвора прерывает звук.

Заключение

Независимо от того, начинаете ли вы заниматься фотографией или уже давно работаете в этой отрасли, важно понимать инструменты этой профессии. Цифровые зеркальные камеры были ведущими камерами в индустрии фотосъемки, по крайней мере, в течение последнего десятилетия, и они могут оставаться актуальными в далеком будущем. Следите за другими типами камер, потому что DSLR, вероятно, не будут лидерами (или, может быть, уже не будут) долгое время, но DSLR по-прежнему будут отличным выбором как для профессиональных фотографов, так и для любителей.

Изображение предоставлено: Фотография в заголовке сделана Бэзилом Морином и используется под лицензией CC BY-SA 4. 0

терминология — Что такое зеркальная камера?

спросил
6 лет, 7 месяцев назад

Изменено
4 года, 3 месяца назад

Просмотрено
2к раз

Что такое зеркальная камера? Когда я читаю характеристики камер, часто вижу это. Я думаю, что, вероятно, зеркальная камера — это камера, в которой можно менять объектив, но я не уверен.

Знаю, может глупый вопрос, но не знаю.

Заранее спасибо за помощь.

• терминология

2

Рефлекс определяется своим зеркалом. Большинство зеркальных камер имеют сменные объективы, но это не всегда так, и многие камеры со сменными объективами не имеют зеркала и, следовательно, не являются зеркальными камерами. Вот почему современные КМП часто называют беззеркалками .

Зеркало используется для направления света, исходящего от объектива, в видоискатель. Это позволяет фотографу делать кадры с большой точностью. Сравните это с дальномером или камерой с оптическим туннелем, где обзор осуществляется по отдельному оптическому пути и поэтому показывает ошибку параллакса и может даже частично закрываться объективом.

3

Зеркальный фотоаппарат — это тот, у которого внутри есть зеркало . Это позволяет свету, поступающему от объектива, отражаться в видоискатель или на матовое стекло, чтобы фотограф мог видеть изображение и корректировать композицию перед съемкой.

Это отличается, скажем, от камеры обзора (с сильфоном), где свет просто проходит прямо через плоскость изображения/матовое стекло [поэтому кажется перевернутым и перевернутым слева направо]; дальномер, где вы смотрите на сцену прямо через отдельный объектив рядом с тем, который использовался для получения изображения; или цифровая беззеркальная или компактная камера, в которой свет направляется непосредственно на датчик, а данные датчика передаются на видоискатель/ЖК-дисплей.

Большинство зеркальных камер относятся к одной из двух категорий: SLR или TLR.

• Однообъективные зеркальные (SLR) камеры на сегодняшний день являются наиболее распространенными и вытеснили старые камеры TLR, а в наши дни поставляются с цифровыми датчиками. Линза, отраженная зеркалом вверх в видоискатель, затем проходит через пентазеркало или пентапризму, чтобы перевернуть изображение, чтобы оно отображалось в видоискателе на уровне глаз так же, как сцена, а не вверх ногами и слева направо в обратном порядке. .

• В зеркальных камерах (TLR) с двумя объективами используются два объектива: один для съемки изображения, другой для видоискателя. Объектив видоискателя обычно накладывается на принимающий объектив. Таким образом, у вас есть две отдельные световые дорожки и параллакс, как в случае с дальномером. Но свет объектива видоискателя проецируется на матовое стекло, и вы компонуете, глядя вниз на стекло на уровне талии (то есть видоискатель на уровне талии).
