Как крепить кронштейны для водостоков: Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

правила выбора и установки кронштейнов

Держатели — это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

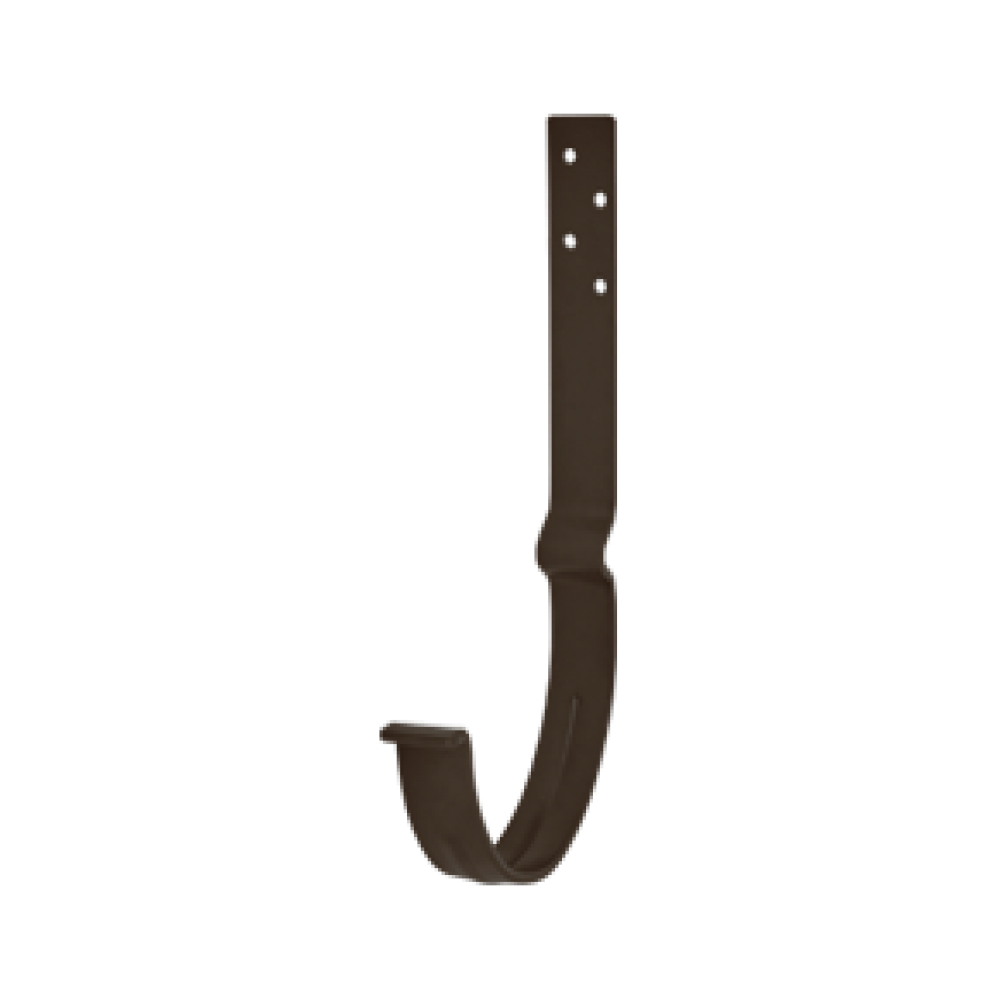

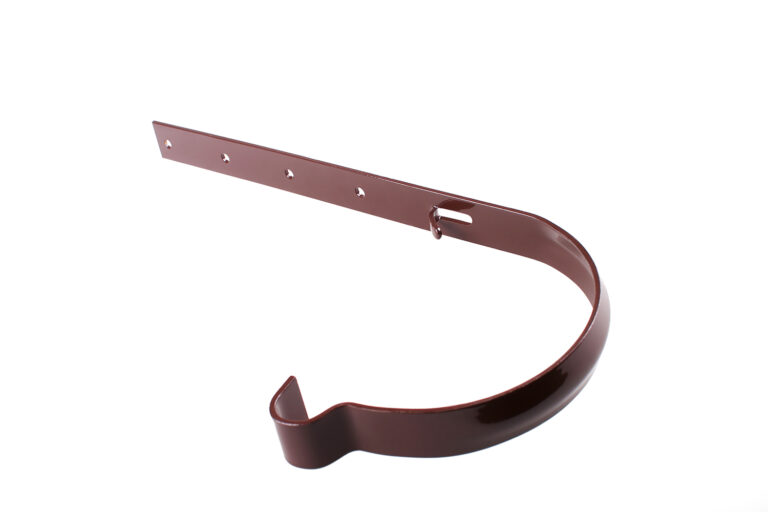

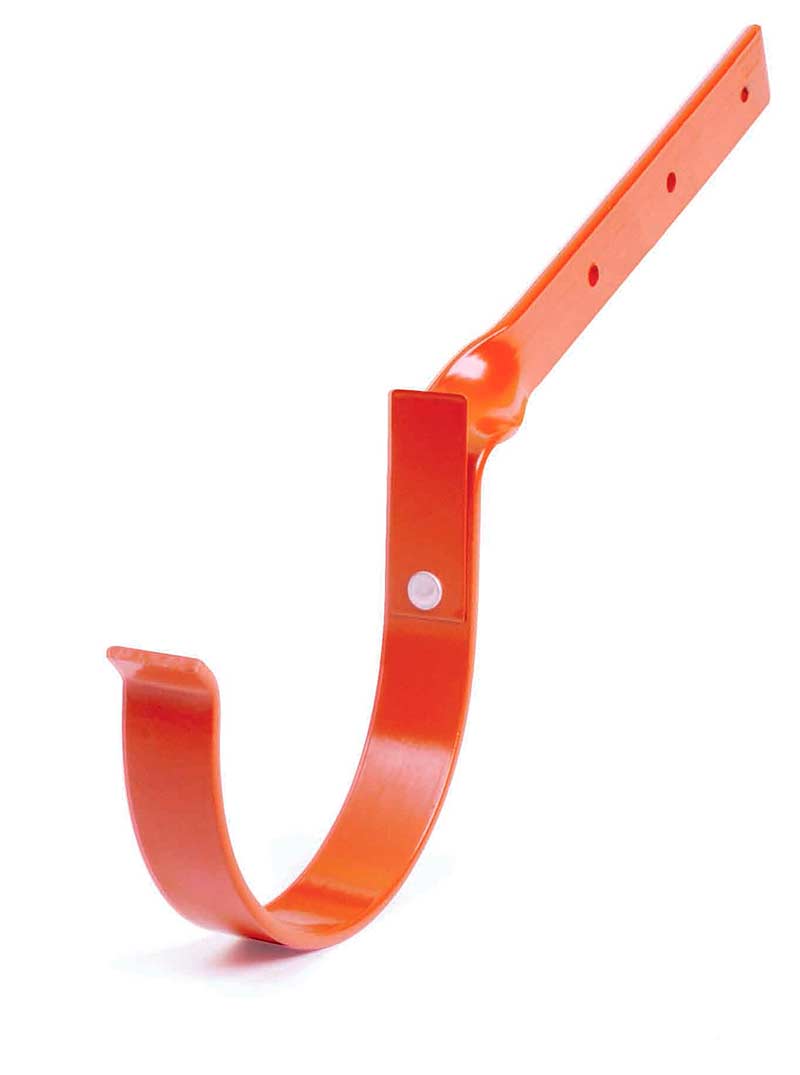

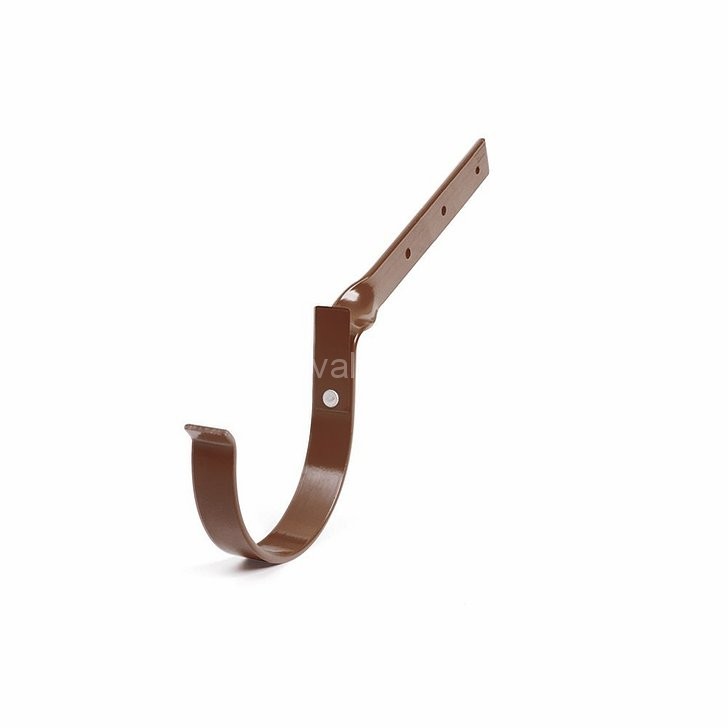

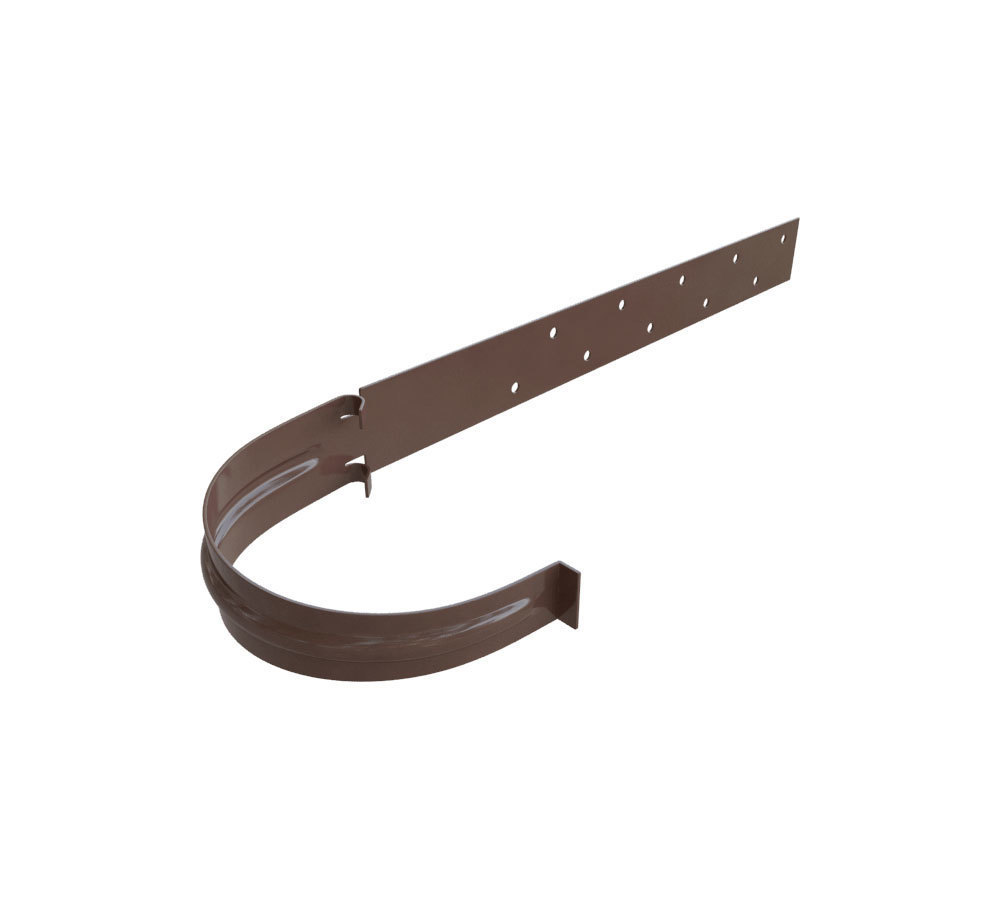

• Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.

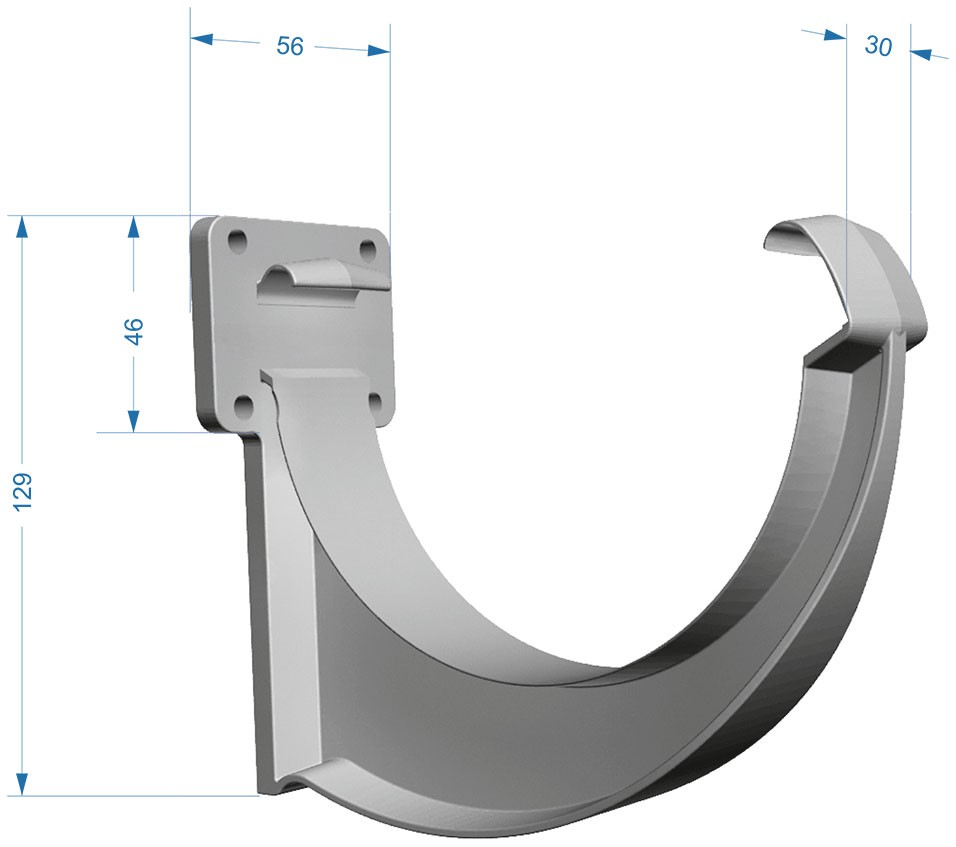

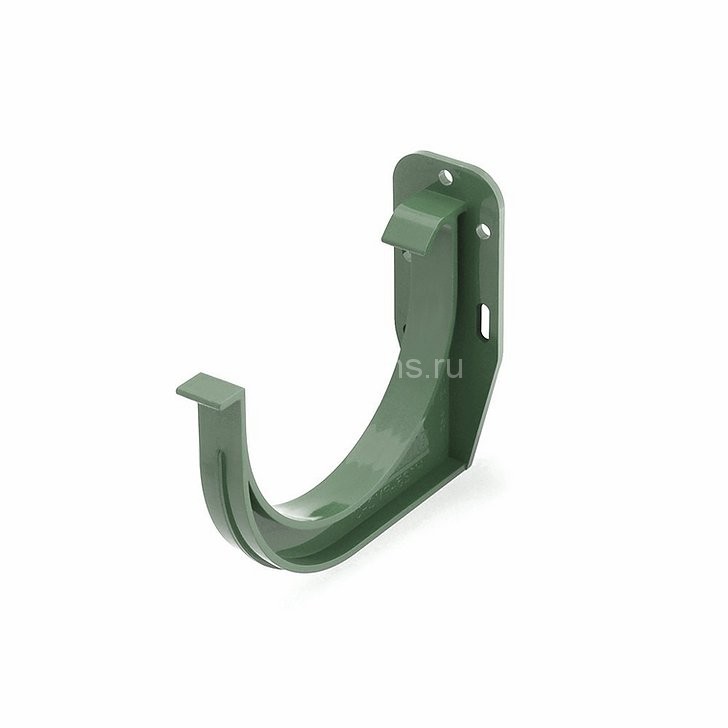

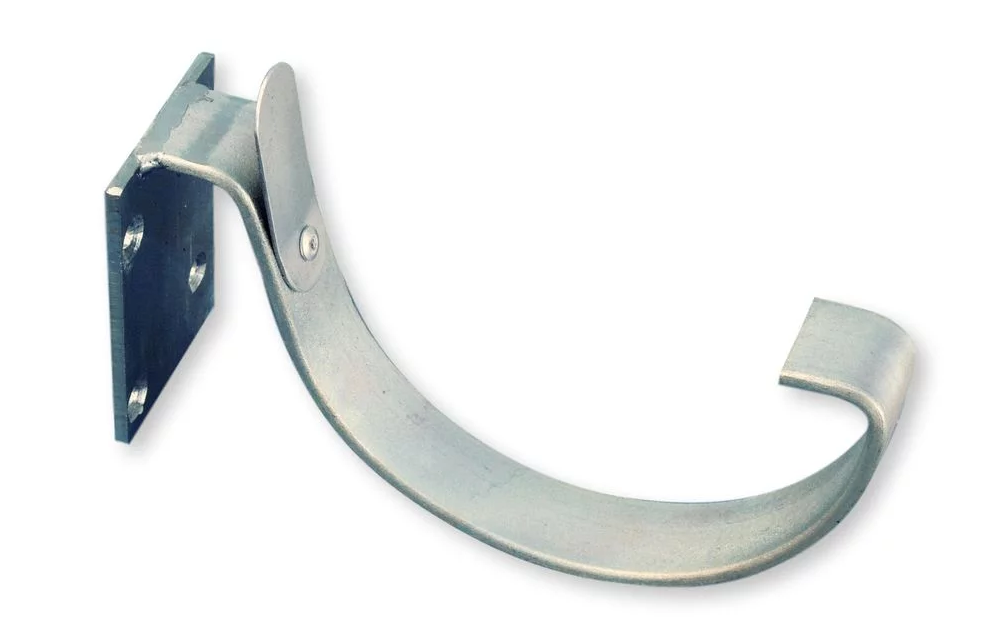

• Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.

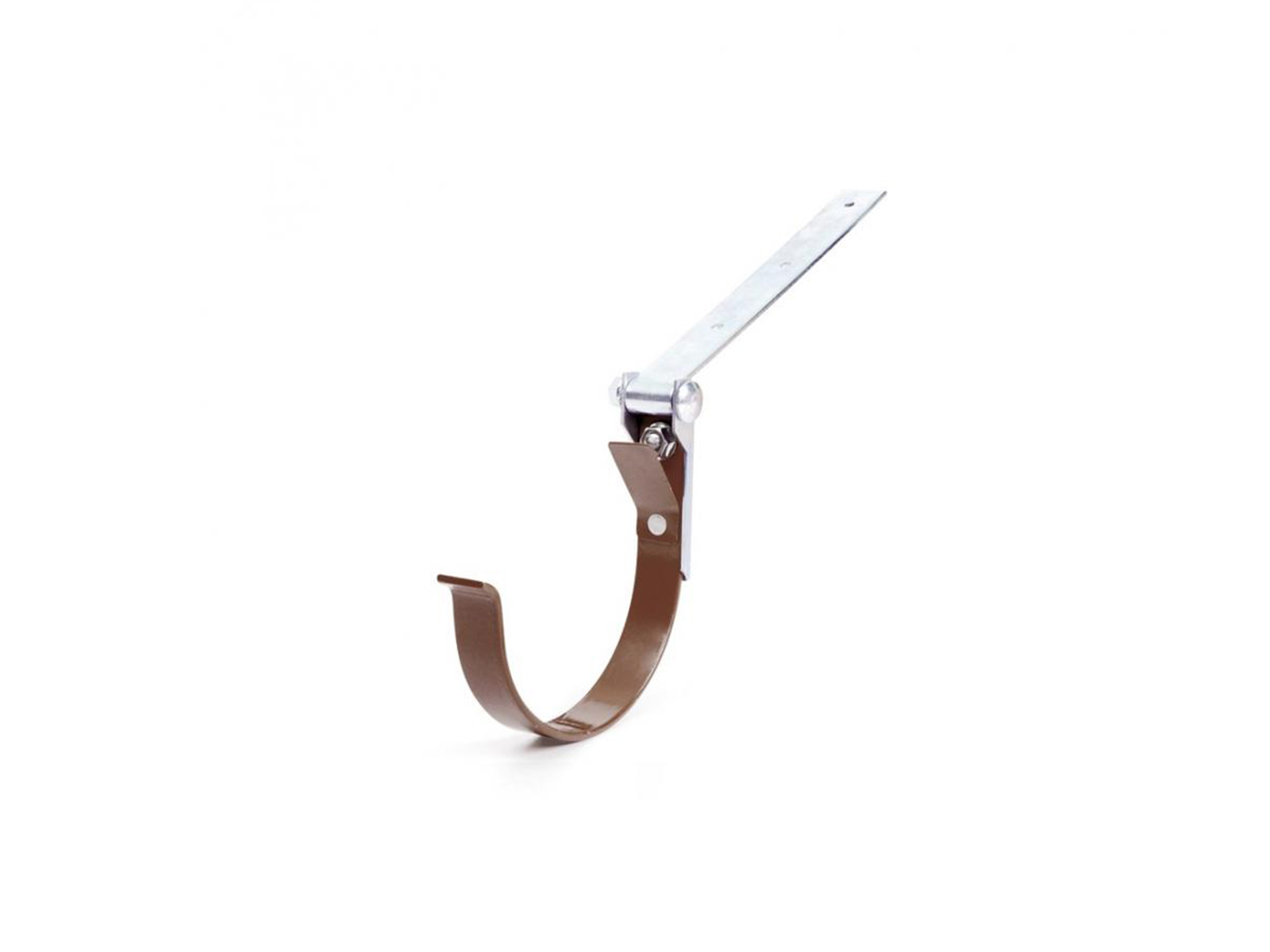

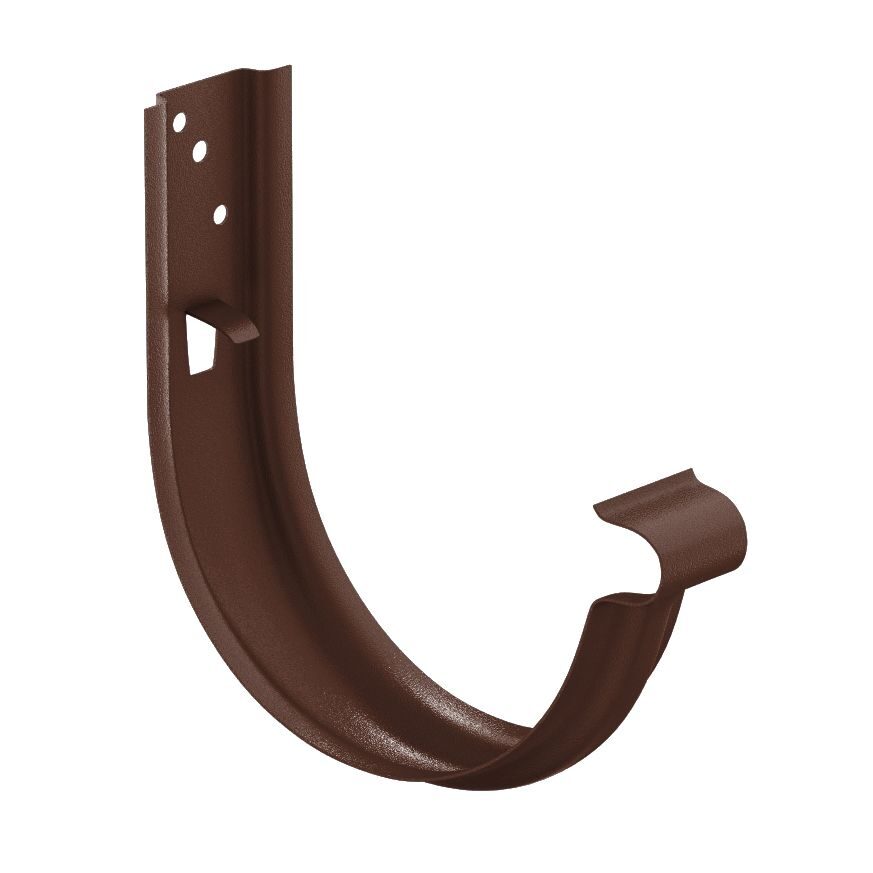

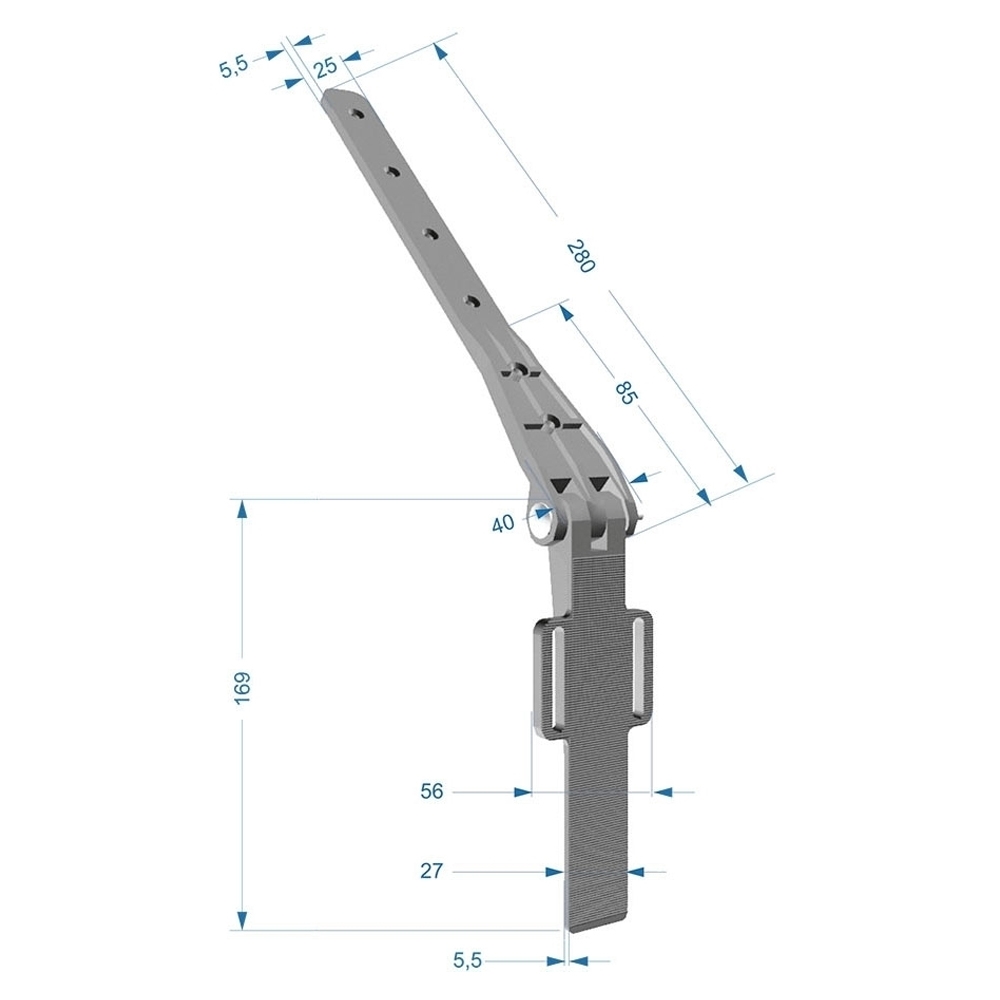

• Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

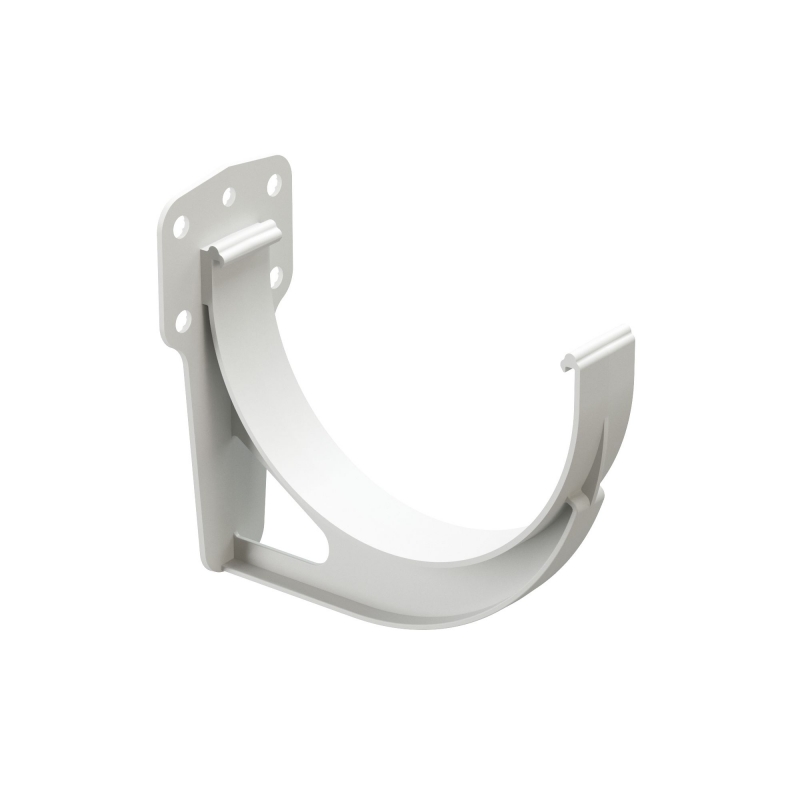

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания — скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» — скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

Разберем технологию крепления наиболее востребованных кронштейнов на конкретных примерах. Для начала перечислим общие правила расположения крюков водосточных систем:

• Группа держателей для одного ската должна формировать уклон водосточного желоба в сторону водосборной воронки с присоединенным к ней стояком. Величина уклона указывается производителем водосточной системы, обычно это от 2 до 5 мм на 1 погонный метр желоба.
• Кронштейны устанавливаются с равным шагом. Под стальные и алюминиевые желоба через 600 – 900 мм. Для медных желобов расстояние между крюками варьирует в интервале 300 – 500 мм, для пластиковых систем шаг не более 600 мм.
• Крайние крюки линейного водосточного желоба устанавливаются в 10 – 15 см от края лобовой доски.
• Держатели замкнутых водосточных контуров четырехскатных крыш монтируются с обеих сторон углового элемента.
• Дополнительные держатели монтируются в 5 – 10 см от водоприемной воронки. При использовании расширяющих воронок и соединительных элементов пластиковых водостоков устанавливаются рядом с ними в обязательном порядке.

На основании перечисленных правил производится проектирование расположения кронштейнов и подсчет требующегося для монтажа количества.

Кроме перечисленных особенностей  необходимо соблюдать специфику расположения крюков в сечении, или в профиль, так сказать. Установленный в держатели желоб должен быть перекрыт свесом карниза минимум на треть, максимум на половину собственного диаметра.

В зависимости от типа покрытия и крутизны конструкции размер этого свеса колеблется в пределах 3 – 7 см. Чем круче скаты, тем больше карнизный свес, выходящий за пределы карнизной доски.

Желоба должны находиться ниже линии, условно продолжающей свес, примерно на 2 см. Так надо, чтобы сползающая по кровле снежная масса не давила на горизонтальную часть водостока и не отрывала их вместе с держателями. Отметим, что если по каким-либо техническим причинам указанное расположение крюков невозможно, перед водостоком на карниз в обязательном порядке устанавливается система снегозадержания.

Правила монтажа длинных держателей

Для установки кронштейнов с длинными монтажными планками необходимо определить шаг установки, который не должен быть больше предела, рекомендованного изготовителем системы. Крепить их чаще нерационально: это лишние расходы без особой необходимости.

Определившись с шагом, следует произвести расчет количества крепежных деталей и выполнить разметку обрешетки под установку крюков. Если они будут фиксироваться к пяткам стропильных ног, установленных на подходящем расстоянии друг от друга, то размечать ничего не нужно.

После разметки проводится примерка кронштейна, устанавливаемого в наивысшую точку, для предстоящего сгибания его монтажной планки. Элемент надо приложить к месту установки и определить точку сгиба, отвечающую технологическим требованиям. При необходимости положение крюка следует подкорректировать с учетом максимальных отклонений, указанных производителем системы.

Поиск и определение опытным путем первой точки сгиба дает нам возможность провести разметку и гибку держателей для всего ската:

• Укладываем требующееся для обустройства ската число кронштейнов в ряд так, чтобы их условное дно и верхние точки планок находились на одной линии.
• Рассчитываем угол наклона, требующийся для свободного стока осадков в водоприемный стояк. Предположим, что длина ската 10 м, а рекомендованный уклон 3 мм/пог.м. Значит, точка сгиба крюка, расположенного с противоположного края должна быть ниже на 3 см.
• Отчерчиваем линию сгиба на уложенных в ряд крюках и нумеруем их.
• Сгибаем держатели поочередно полосогибом. Действуем аккуратно, чтобы при сгибании не повредить защитное покрытие.

Завершив сгибание кронштейнов, приступаем к их установке. Крепим оцинкованными самонарезающими шурупами с обычной шляпкой. Фиксация производится в трех точках на монтажной планке. В процессе крепления крюков любой длины нет существенных отличий кроме тех, что они выполняются на различных стадиях строительства либо ремонта.

Монтаж держателей начинают с установки крайних крюков, между которыми натягивается шнурка или леска, обозначающая линию условного дна желоба. Расположенные между ними рядовые элементы устанавливаются согласно проведенной до гибки нумерацией. В случае выявления отклонений от заданного леской направления сгиб корректируется.

Порядок установки коротких крюков

Короткие держатели применяются преимущественно, если проводится текущий ремонт крыши без замены кровельного покрытия или если в период строительства крыши про монтаж водосточной системы банально забыли.

Кроме того, это идеальный вариант для укладки мягких видов кровли, из-за специфики которых монтаж длинных кронштейнов может производиться только на стропила под обрешетку.

Правда, у владельцев строений с битумной черепичной кровлей, например, есть способ воспользоваться длинными держателями с установкой их на обрешетку. Для этого под монтажные планки сверху в обрешетке перед установкой выбирают удлиненные пазы. Отметим, что вариант возможен в случае, если углубления не способны повлиять на несущую способность обрешетки в районе карниза.

Проектирование расположения и подсчет требующегося количества коротких держателей выполняется по общим для всех водостоков правилам. Процесс монтажа отличается тем, что нет этапа предварительной подготовки крюков к установке.

Вкратце алгоритм монтажа выглядит так:

• Расчет количества кронштейнов, ориентированный на примененный в изготовлении желоба материал.
• Разметка лобовой доски согласно рекомендованному производителем шагу.
• Расчет уклона желоба. Например, длина желоба 10 м, рекомендованный производителем уклон 2,5 мм. Значит, расположенный со стороны водоприемной воронки крюк должен быть установлен ниже того, что расположен с противоположной стороны ската ровно на 2,5 см.
• Крепление крайних кронштейнов к лобовой доске.
• Соединение закрепленных держателей леской или шнуркой для обозначения линии дна желоба. Шнурку можно протянуть в два-три ряда, чтобы обозначить несколько ключевых линий для повышения точности установки.
• Монтаж рядовых держателей в соответствии с разметкой на лобовой доске и с «показаниями» шнурки.

В установленные держатели укладывается желоб в чуть согнутом состоянии. Сначала дальняя его сторона заводится в своеобразные пазы крюков, потом ближняя сторона защелкивается.

Монтаж держателей на пластиковый шифер

Для установки водосточных систем на крыши с пластиковым шифером выпускают особый вид держателей, речь о котором мы уже вели. Этот вид крепежа сложнее предыдущих видов в конструктивном и технологическом отношении. Однако производители элементов постарались максимально облегчить процесс установки и вероятного ремонта впоследствии.

Порядок действий по установке держателей на пластиковый шифер следующий:

• Монтируем пластиковые распорки, повторяющие форму выпуклой волны гофрированного материала. Они нужны для крепления листа к крайней решетине и для обеспечения жесткости кровли вдоль карниза. Если нет обрешетки, ставим их на стропила.
• Проводим разметку лобовой доски под установку крюков.
• Устанавливаем крайние держатели, не затягивая крепеж.
• Регулируем положение кронштейнов относительно вертикали.
• Сдвигаем нижнюю часть держателя, устанавливаемого в самой нижней точке водосточной ветки относительно верхней части так, чтобы условное «дно» крюка было ниже аналогичного элемента с противоположной стороны ровно на величину уклона.
• Фиксируем оба кронштейна к лобовой доске и к кровле.
• Протягиваем один-два ряда шнурки, соединяя крайние крюки. Это ориентировочные линии для монтажа рядовых держателей.
• Устанавливаем рядовые кронштейны согласно разметке и линии, обозначенной шнуркой.

В завершении фиксируем в держателях водосточный желоб и, установив на него строительный уровень, еще раз проверяем геометрические параметры установки. Уклон в сторону точки сбора воды должен быть соблюден обязательно, иначе в желобе будет застаиваться вода. При выявлении существенных отклонений высоту нижней части крюка можно подкорректировать.

Ролик с демонстрацией собственноручной установки длинных держателей:

Интересное приспособление для сгибания ножки длинных крюков:

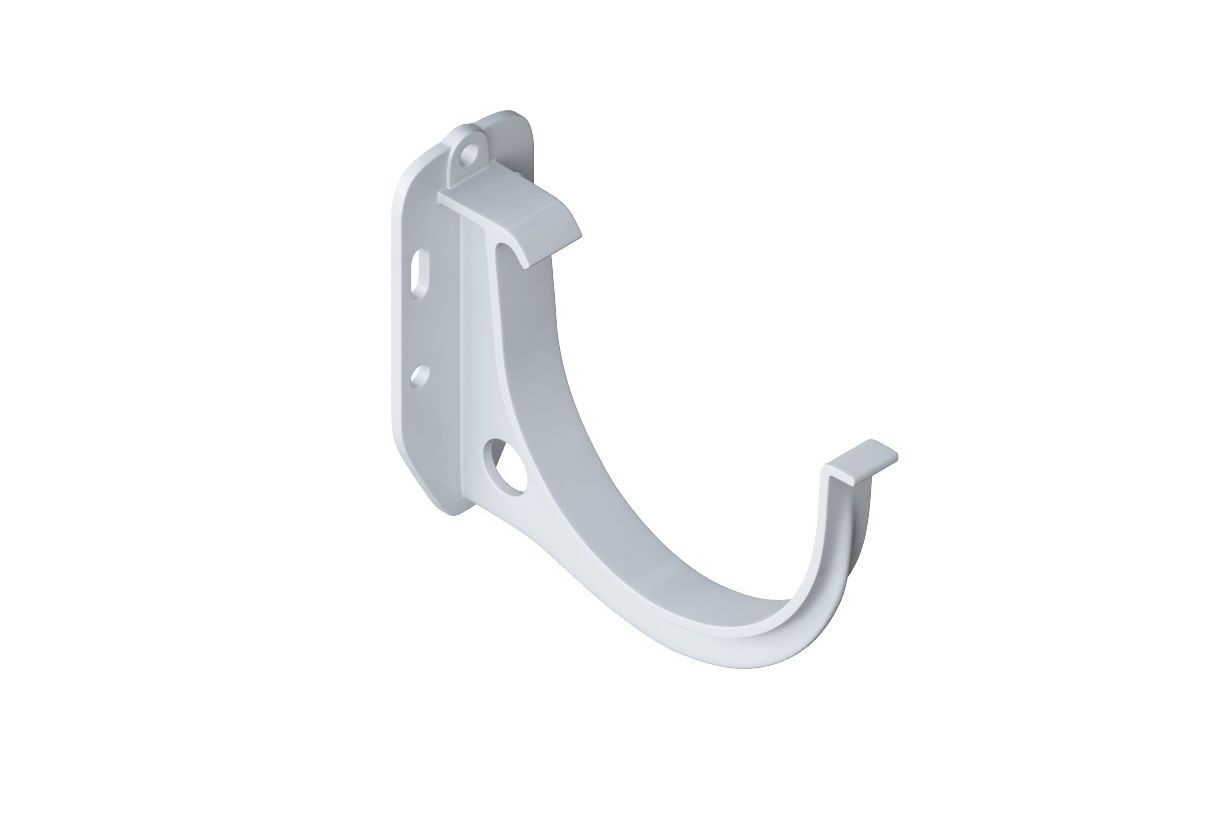

Крепление коротких пластиковых держателей желоба водостока:

Мы разобрали варианты и методы установки наиболее востребованных видов держателей. Привели основные требования к их монтажу и креплению, придерживаться которых необходимо при обустройстве водостоком всех видов крыш. Соблюдение технологических правил – гарантия удачи в работе и долгой службы установленной на прочные держатели водосточной системы.

держатель водосточный, система труб, узлы крепления

Содержание:

Возведение кровли не является завершением строительных работ, в большинстве случаев далее выполняется монтаж водостока. Эта система отводит с кровли дождевые и талые воды, тем самым предотвращая разрушение стен дома и его фундамента. Монтаж водосточной системы можно выполнить своими руками, но для этого необходимо знать устройство, принцип работы конструкции и правила крепления водосточной трубы к вентилируемому фасаду.

Водосток работает по следующей схеме: вода, стекающая по скатам крыши, попадает в желоба, затем через воронку стекает в трубы, и непосредственно по трубам направляется в специально отведенные места. Для изготовления системы отвода воды с крыши используют пластик, оцинкованную сталь и медь. Стальной водосток – достаточно прочная конструкция, поэтому ее рекомендуется устанавливать на крышах большой площади. Водостоки из пластика можно назвать идеальным решением для небольшого частного дома, они отличаются легкостью, устойчивостью к коррозии и широким выбором цвета, что дает возможность подобрать систему в соответствии с дизайном строения.

Из чего состоит водосток

Что касается устройства водосточной системы, то следует знать, что основными частями конструкции являются следующие элементы:

• Желоб. Конструктивной особенностью этой части является наличие небольшого бортика, который делает элемент более прочным и не допускает переливание воды через край.
• Воронка. С помощью этой части желоба соединяются с трубами, именно воронка направляет поток воды в нужное русло.
• Муфта предназначена для соединения основных частей между собой.
• Кронштейны помогают зафиксировать части системы.
• Заглушки препятствуют вытеканию воды через кромки желобов.

Какая система лучше, пластиковая или стальная

Водосточные системы от современных производителей в большинстве случаев изготовлены из пластика, стали или ее сплавов. Классическая водосточная система, пользующаяся большим спросом, выполнена из оцинкованной стали. Кроме этого рост популярности отмечен у металлических систем с полимерным покрытием.

Основное преимущество этих вариантов – долгий эксплуатационный период, недостаток – достаточно высокая стоимость. Из элитных систем можно назвать медные водостоки или изготовленные из сплава титан-цинк. Эксплуатационные характеристики этих систем находятся на самом высоком уровне.

Что касается пластика, то здесь можно отметить сравнительно низкую цену, легкий монтаж, устойчивость к коррозии и долгий срок службы при соответствующем обслуживании.

Пошаговая инструкция по монтажу водостока

Для установки водосточной системы достаточно выполнить следующие действия:

• Установить кронштейны с определенным уклоном системы.
• Вставить заглушки на желоба и закрепить воронки.
• Соединить отдельные желоба в единую конструкцию.
• Установить водосточную трубу.

Установка кронштейнов водостока

Для крепления водостока к стене используются специальные кронштейны. Эти элементы могут быть изготовлены из любого материала и иметь любую конфигурацию.

Фиксация кронштейнов выполняется следующими способами:

• На лобовую доску. Такой вариант используется в том случае, если кровельные работы уже завершены. Кроме того им можно воспользоваться при установке пластиковой водосточной системы.
• На стропилины. Этот вариант подходит в случае отсутствия лобовой доски.
• Крепление водосточной системы к стене с помощью штырей. Их забивают в стену при условии, что кровельный материал уже уложен, а лобовая доска отсутствует. На этих штырях располагают желоба, регулируя установку специальными шпильками.
• Кроме этих способов можно закрепить систему на нижней части настила или обрешетки.

Крепление водосточных труб к стене выполняется специальными металлическими хомутами. При этом крепление не должно быть жестким, так как некоторым материалам свойственно менять форму и размеры при смене температуры. Особенно это касается пластиковых водостоков, которые при плотном прилегании хомутов могут просто треснуть.

Крепление желобов системы

На втором этапе установки водосточной системы выполняют крепление горизонтальных деталей, к которым относятся желоба и сливы.

Работа выполняется в следующем порядке:

• Измеряют общую длину карнизов, которой будет соответствовать длина желоба. Далее определяют количество кронштейнов при условии их расположения с шагом 0,6 метра.
• Затем отмечают места размещения водосливных воронок.
• Устанавливают кронштейны с учетом необходимого уклона желоба.
• На крепления укладывают желоба с предварительно закрепленными воронками и фиксируют их.

Монтаж держателей к стене и водосточных труб

К вертикальным элементам относятся водосточные трубы, при монтаже которых следует соблюдать следующие правила:

• Монтаж начинают с нижних узлов крепления водосточных труб и постепенно двигаются вверх.
• Для начала в стене закрепляют штыри, необходимые для крепления хомутов. При этом следует выдерживать шаг 1,8 метра.
• Выполняют крепление держателя трубы водосточной в виде хомута.
• На двух нижних элементах закрепляют отлив.
• Устанавливают остальные части водосточной трубы.

Современные водосточные системы укомплектованы всеми необходимыми деталями. Кроме того каждый производитель прилагает к своему продукту соответствующую инструкцию. Ее изучению стоит уделить особое внимание, так как каждый производитель может разрабатывать свои правила крепления. Выполнение установленных правил, и следование инструкции производителя позволят выполнить качественное крепление водостока, который не причинит вреда и не станет причиной ущерба в процессе эксплуатации.

Как крепить водосток к крыше — расчет площади и уклона (фото, видео)

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Содержание статьи

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

• Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

  Площадь водосбора труб и желобов разных диаметров

• Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
• Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
• Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

1. Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
2. Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.

   Правила разметки водостока

3. На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.

   Способы крепления кронштейнов

4. После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.

   Схема установки водосточного желоба

   Схема сборки водосточных труб

5. К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

Видео-инструкция

Как крепить водостоки: горизонтальный, вертикальный монтаж

• Из чего состоит водосток
• Способы монтажа горизонтальных элементов
• Способы крепления вертикальных элементов

Система, обеспечивающая отвод воды с кровли, является важнейшей составляющей ее устройства для любого сооружения. Отводя дождевую и талую воды с поверхности крыши к земле, она предохраняет кровельные конструкции, фасад и фундамент от попадания влаги, а значит, и от образования трещин, протеков, плесени, то есть от возможных разрушений в будущем. При соблюдении технологии монтажа и эксплуатации водостока, он прослужит 12–15 лет, в зависимости от производителя.

Бывает и, к сожалению, не так уж редко, что вроде недавно установленная водосточная система приходит в негодность. Ее оборванные и провисшие элементы могут говорить лишь об одном – о нарушениях технологии монтажа при ее установке, связанных с незнанием того, как крепить водостоки. На самом деле устанавливать их можно самостоятельно, так как монтировать водостоки не так уж и трудно.

Из чего состоит водосток ↑

Независимо от того какая выбрана система, из металла или пластика, в ее конструкции обязательно присутствуют следующие элементы:

• желоб – его бортики не дают перелиться воде;
• воронка – соединяющее звено желоба с трубой, в случае необходимости к ней можно прикрепить одновременно несколько желобов;
• муфта – используется для соединения деталей;
• кронштейны – с их помощью закрепляют желоба, форма и размер крепежного элемента должны соответствовать используемому желобу;
• заглушки – с их помощью предупреждают вытекание воды;
• трубы – через них осуществляется сток воды;
• хомуты – после крепления к стене с их помощью фиксируют сливные трубы, форма и размер хомута должны соответствовать используемой трубе. Для деревянных и кирпичных стен необходимы различные виды. Металлические крепят в одной точке при помощи длинного метиза, а пластиковые – в двух.



Таким образом, крепление водостоков к крыше выполняют, используя особые крепежные элементы – кронштейны и хомуты.

Способы монтажа горизонтальных элементов ↑

Монтаж горизонтальных элементов водостока, желобов и сливов, проводят, как правило, в следующем порядке:

• Измеряют общую длину карнизов и рассчитывают, сколько потребуется заготовок-желобов. Затем с учетом шага крепления крепежных деталей (0,5 м) определяют также их количество.
• Намечают место размещения водозаборной воронки.

Ее входное отверстие должно быть расположено ниже, чем капельница свеса карниза на 10 мм.

• Далее, устанавливают выбранные ранее крюки для водостоков. Сначала крепят, расположенный в верхней точке, потом – самый нижний. Между крайними кронштейнами натягивают шнур и устанавливают по нему остальные.
• Желоба с воронками укладывают на кронштейны и закрепляют.



Крепление крюков: варианты выполнения ↑

К лобовой доске. Это самый простой способ крепления и используется в случае уже готовой крыши. Чаще такими крюками комплектуют пластиковые системы. Конструкция кронштейнов усилена вертикальными ребрами, поэтому они в состоянии выдерживать немалые нагрузки. Для металлических систем при таком способе монтажа используют специальные короткие крюки.

На стропильные ноги. Для крыш, имеющих большую площадь более рационален способ фиксации до укладки кровельного покрытия. Для этого используют комбинированные кронштейны со стальными удлинителями. Именно с их помощью осуществляется фиксация непосредственно к стропильной ноге. Этот вариант надежен, если шаг стропил не больше 600 мм.

Если отсутствует лобовая доска и нет доступа к стропилам, в стене устанавливают специальные металлические костыли, а желоб уже крепят к ним при помощи шпилек.

На обрешетку. Если же шаг стропил больше 600 мм, как при покрытии металлочерепицей или ондулином, прибегают к помощи длинных крюков или комбинированных кронштейнов. Их крепят к первой планке обрешетки или на нижний край покрытия, в случае мягкой кровли из битумной черепицы.

Способы крепления вертикальных элементов ↑

Вертикальную составляющую водостока, сливную трубу, рекомендуется крепить в процессе кладки стен, хотя это не значит, их нельзя устанавливать после завершения кровельных работ.

В ходе монтажа придерживаются определенных правил.

• Трубы устанавливают обязательно снизу вверх.
• В стене просверливают небольшие отверстия под штыри, на них в дальнейшем будут крепить хомуты.
• На нижних хомутах закрепляют отмет – нижнее сливное колено со срезанным углом. Его иногда заменяют на обычное звено трубы, обеспечив выход на ливневую канализацию.
• Затем устанавливают другие трубные звенья, причем каждое из них крепят при помощи специально отведенного на это хомута. Их устанавливают с шагом в идеале не большим, чем 1,8 м.

Если какая-то трубная часть больше двух метров по длине, рекомендуется установить дополнительный хомут.

Рекомендации по работам ↑

• Для установки водосточных труб используют хомуты из металла или пластмассы, которые отличаются числом точек крепления.
• Крепежные элементы выбирают, исходя из следующих требований. Метиз металлического хомута должен иметь глубину крепления более 60-70 мм. Однако, высоту крепления выбирают, учитывая толщину теплоизоляционного слоя на стене, так как метиз должен входить только в стену, не задевая утеплитель.
• Между сливной трубой и стеной обязательно оставляют определенное расстояние.
• Хомут после установки трубы не должен ее чрезмерно обжимать.

Небольшой зазор необходим, чтобы температурные деформации сливных труб, особенно из ПВХ, не привели к появлению трещин и разрушений.




© 2021 stylekrov.ru

Руководство по монтажу водосточной системы — ТЕХНОНИКОЛЬ SHINGLAS

1. Наклон жёлоба к воронке должен быть 10 мм на 3 метра длины жёлоба.
2. Вода с капельника должна попадать в центральную треть жёлоба.
3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

поэтапное руководство по монтажу

Этап 1Разметка

1. 1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3Установка водосточных жёлобов

3. 1

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3.3

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4Установка углов, заглушек и защитных решёток жёлоба

4.1

Для соединения жёлобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол жёлоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в жёлоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные жёлоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в жёлоб до защёлкивания.

Этап 5Установка водосточных труб

5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5.3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

• Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
• Навинтите хомуты на крепления.
• Затяните хомуты на трубе, не сдавливая слишком сильно.

5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

к стене, на j фаску, к сайдингу, к лобовой доске, к крыше. Методы крепления водостока

Неизбежный этап монтажа кровли – крепление водостоков. Недостаточно выбрать качественную систему от известного производителя, важно ее правильно установить. Только в этом случае можно рассчитывать на функциональность и декларируемую долговечность. Как крепить водосток?

Методы крепления водосточной системы

При монтаже системы рекомендуется следовать инструкциям производителя. В ряде случаев водостоки уже включены в комплект кровельного материала и устанавливать их следует до начала укладки самой кровли. Если это не было сделано, возможно крепление водостоков после монтажа крыши.

Обратите внимание

Независимо от технологии крепления желоб должен располагаться под уклоном к воронке, с перепадом от двух до пяти миллиметров на метр.

Какие есть варианты крепления, и когда они применяются:

1. Крепление водостока к стене осуществляется, если монтаж кровли уже завершен:

• Определяют точки размещения воронок. В этих местах устанавливают нижние кронштейны;
• Определяют места размещения верхних кронштейнов, устанавливают. На двухскатных крышах верхние точки (торцы желобов) будут располагаться на углах дома;
• Между крайними кронштейнами натягивают леску и по ней устанавливают остальные. Шаг зависит от материала водостока и составляет от 0,5 до 0,9 метра.

2. Если все работы по отделке дома уже завершены – кровельное покрытие есть, стены обшиты – может потребоваться крепление водостока к сайдингу.

Обратите внимание

Важно учесть особенность сайдинга – термическое расширение.

Крепежные отверстия в панелях следует делать немного больше, чем диаметр крепежных элементов. Жесткая фиксация может впоследствии привести к деформации панелей.

3. Крепление водостока к лобовой доске часто применяется для пластиковых систем. Используются короткие крючья. Фиксация — монтажным пистолетом или анкерами.

4. Крепление коротких крюков водостока на j фаску выполняется (как и для сайдинга) с учетом термического расширения пластика: просверлить отверстия большего диаметра, чем размер метиза, и крепить крюк сквозь фаску к лобовой доске не жестко.

5. Как крепить водосток к крыше? Этот способ используется, если монтаж кровельного покрытия еще впереди. Кронштейны фиксируют либо на нижние доски обрешетки, либо прямо на стропильные ноги. Монтаж на крышу возможен с применением длинных крючьев.

6. Крепление водосточного желоба к сэндвич панелям осуществляется через облицовочные материалы. Если край панели обрезан:

• На открытый слой ППУ укладывают фасонный элемент;
• Жестко крепят к облицованному участку панели саморезами;
• Полости заполняют монтажной пеной;
• Соединения закрывают герметиком;
• И только после этого крепят кронштейн для водосточного желоба.

Наши работы

Другие особенности монтажа

Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.

Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:

• в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
• вставить воронку;
• надеть на трубу;
• завальцованной стороной закрепить в замке;
• отогнуть фиксаторы внутрь трубы.

Шаг крепления водосточных труб рассчитывают исходя из длины желоба:

• Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
• Если боковая сторона дома длинная, устанавливают две или больше труб;

Обратите внимание

На каждый скат должна приходиться своя труба. Например, для вальмовой крыши потребуется четыре трубы, независимо от длины карниза.

Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.

Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.

Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.

Дополнительные материалы по теме

Добавить комментарий

Инструкция по монтажу водосточных систем ТЕХНОНИКОЛЬ

Монтаж пластиковой водосточной системы

1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
2. Вода с капельника должна попадать в центральную треть желоба.
3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка

1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1. 3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов

3. 1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3. 3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба

4. 1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб

5. 1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5. 3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

• Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
• Навинтите хомуты на крепления.
• Затяните хомуты на трубе, не сдавливая слишком сильно.

5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Как установить кронштейны желоба — сделай сам

Кронштейны для желоба надежно прикрепляют желоб к карнизу дома. Если у вас отсоединяются или заржавели, вам может быть интересно, как установить кронштейны водостока самостоятельно. Просто выполните следующие действия, чтобы отремонтировать кронштейны водосточного желоба и предотвратить провисание дренажной системы. В этой статье эксперты по водосточным желобам из PJ Fitzpatrick шаг за шагом проведут вас через весь процесс.

Инструменты, необходимые для установки кронштейнов желоба

• Новые кронштейны для желобов
• Лестница
• Винты
• Перчатки
• Свёрла
• сверло
• Помощник

Как установить кронштейны желоба, ступеньки

Прежде чем вы начнете, невероятно важно убедиться, что ваша лестница стоит на устойчивой ровной поверхности. Рядом с вами должен работать другой человек, который будет держать лестницу в устойчивом положении и передавать вам инструменты.

1. Снимите старые скобы по очереди. Нет необходимости снимать желоба, просто заменяйте по одному кронштейну за раз, чтобы исправить это проще.
2. Отцепите скобу от кромки желоба.
3. С помощью дрели откручиваем старый кронштейн от крыши.
4. Попросите помощника передать вам новый кронштейн водосточного желоба. Прикрепите его к краю желоба.
5. С помощью дрели прикрутите новый кронштейн водосточного желоба к крыше через облицовку.
   1. Если вы используете большие винты, начните сверление с высокой скорости, чтобы он мог проткнуть металл. Затем приложите постоянное давление, когда закончите сверление в крыше.

Уход за скобами для желоба

Если ваши кронштейны водосточного желоба не выдерживают веса водосточного желоба или если у вас провисающие желоба, обязательно устанавливайте кронштейн водосточного желоба через каждые два фута. Еще один шаг, который вы можете предпринять, чтобы предотвратить провисание желобов, — это использовать более прочный кронштейн.Регулярная чистка желобов может предотвратить накопление мусора и его утяжеление водой и листьями.

Услуги по установке кронштейнов желоба

Если вы являетесь домовладельцем в долине Делавэр, вы всегда можете положиться на команду PJ Fitzpatrick, которая выполнит работу правильно с первого раза. Если у вас нет времени на выполнение этого проекта самостоятельно, вы можете заполнить нашу форму оценки, чтобы мы могли приступить к вашему проекту как можно скорее. Если вы предпочитаете нанять профессионалов, которые выполнят установку кронштейна водосточного желоба за вас, Пи Джей Фитцпатрик вам поможет.

Как заменить вешалки для желобов

Вешалки для водосточных желобов — это части системы водосточных желобов, которые крепят водосточные желоба к карнизу крыши вашего дома. Они необходимы для обеспечения безопасности водосточного желоба и играют важную роль в долговечности и эффективности водосточной системы. На рынке доступны всевозможные вешалки для водостока, хотя есть вероятность, что вешалки, которые удерживают ваш желоб прикрепленным к вашему дому, в настоящее время являются теми, которые были включены в ваш комплект системы водостока.К сожалению, некоторые из этих распространенных вешалок имеют низкое качество и легко сгибаются, а это означает, что со временем эти более дешевые вешалки могут привести к провисанию и опущению желобов, которые отдаляются от вашего дома и, таким образом, становятся все более неспособными выполнять свою работу. Если это ваша ситуация, возможно, пришло время заменить вешалки для водосточных желобов. К счастью, это довольно простая работа. Просто ознакомьтесь с инструкциями ниже, чтобы узнать больше.

Шаг 1 — Удалите старые вешалки для желоба

Первым шагом к замене ваших вешалок для водостока является удаление старых. Для этого шага вам потребуются дополнительные руки, которые помогут удерживать старые детали, винты и удерживать лестницу в устойчивом положении во время работы. К счастью, в большинстве случаев вам не нужно снимать всю водосточную систему, чтобы заменить подвесы водостока; вы можете просто заменить их один за другим. Начните со своей первой старой вешалки для водосточных желобов. Отцепите его от края водостока, а затем сверлом открутите его из-под черепицы вашей крыши. Вы или ваш помощник должны будете крепко держать руку под желобом, чтобы он оставался устойчивым во время этого процесса.Удалите старую вешалку и выбросьте ее, затем замените новой, продвигаясь таким же образом от вешалки к вешалке.

Шаг 2 — Установите новые вешалки для желоба

Возьмите новую вешалку для желоба и поместите ее на место, где была старая. Сначала прикрепите крюкообразную часть вешалки к внешней кромке желоба. Рукой прижмите желоб ближе к фасаду вашего дома, чтобы вешалка хорошо удерживала его на месте. Затем с помощью дрели ввинтите другой конец подвески в облицовку крыши через оклад и под подвески.Это должно держать их относительно скрытыми. Вы можете столкнуться с трудностями при прикручивании крючков на место, если они идут с винтами большего размера. Профи рекомендуют решить эту проблему, запустив сверло на высокой скорости, позволяя кончику винта проткнуть металл, а затем приложить давление, чтобы протолкнуть винт до конца.

Шаг 3. Используйте больше подвесов, чем раньше

Если вы заменяете подвесы для водосточных желобов из-за того, что у вас возникли проблемы с провисанием и опусканием желобов, другая часть проблемы может заключаться в том, что ранее было установлено недостаточно подвесов.Вы должны установить подвесы для желоба примерно через каждые 2 фута по длине желоба.

Как исправить провисшие желоба

Отправлено: 6 января 2017 г. автор: Keystone Gutter Helmet

Водосточные желоба играют огромную роль в защите наших домов от воды, непогоды и износа. Важно произвести любой ремонт, чтобы поддерживать их в хорошем состоянии. Если у вас провисающие желоба, в вашем доме могут возникнуть различные проблемы.

Желоба могут провисать по множеству причин. Если в ваших желобах скопилось большое количество мусора, вода может скапливаться и утяжелять конструкцию. Это одна из основных причин регулярно чистить желоба. В это время года они также могут провиснуть, если в них замерзнет вода, поскольку их утяжеляет тяжелый лед. Вам приходилось прислонять к ним лестницу, когда зажигали рождественские огни или выполняли работы на крыше? Это также вызовет провисание. Как только вы выясните причину, есть несколько способов исправить провисание желобов:

1. Закрепите шип желоба : Удалите незакрепленные шипы желоба и решите, нужно ли их заменить.Если они не имеют резьбы, вам понадобятся новые шипы; если они есть, вы можете повторно использовать те, которые не погнуты. Ввинтите новые шипы в лицевую панель и добавьте в отверстие древесную стружку, смоченную всепогодной эпоксидной смолой, чтобы надежно закрепить шипы.
2. Закрепите кронштейны желоба. : Снимите желоб и винты, которыми кронштейн крепится к лицевой панели. Заполните отверстия водонепроницаемым внешним герметиком. После высыхания просверлите новые отверстия на том же уровне, что и старые. Вкрутите новые кронштейны и установите желоб на место.
3. Закрепите вешалки для желобов. : Снимите вешалки из-под черепицы или кровельного материала и замените поврежденные вешалки новыми. Переместите новые вешалки в места под крышей, которые будут надежно удерживать их.

При выполнении любого из этих ремонтов обязательно попросите кого-нибудь помочь вам, так как удаление желобов может быть опасным. А еще лучше, просто позвоните в Keystone Gutter Helmet и полностью избегайте подобных проблем. Имея систему защиты водосточного желоба, вы можете предотвратить многие проблемы, которые в первую очередь вызывают провисание водосточного желоба.

Для получения дополнительной информации о системах защиты Keystone Gutter Helmet в графствах Лихай, Нортгемптон и Шуйлкилл позвоните по телефону 610-372-4383.

в рубриках: Без категорий

Провисающий желоб | Как отремонтировать

12 января 2019 г., 9:22

Из-за обломков, скопившейся воды, сильного ветра и перепадов температуры водосточные желоба со временем начинают провисать. Водосточную систему можно прикрепить к крыше на вешалках, скобах или длинных шипах.Когда водосточный желоб подвергается воздействию погодных условий выше, в результате остается ненадежно висящий желоб. Если водостоки останутся в рабочем состоянии или нет, зависит от того, как быстро они будут отремонтированы, поэтому вам срочно необходимо убедиться, что они отремонтированы, поскольку существует вероятность того, что вам придется заменить всю водосточную систему, если она останется слишком долгой. Вот простое пошаговое руководство по ремонту провисшего желоба:

Шаг № 1: Установка шипов желоба

Для этого сначала вытащите все незакрепленные шипы с помощью монтировки или наконечника молотка.Вытащив их, проверьте, нужно ли вам покупать новые или использовать их повторно. Если вы не замечаете заедания на шипах, вам необходимо заменить их новыми с резьбой. Однако, если они имеют резьбу, и они не повреждены и не погнуты, их можно использовать повторно. Чтобы вернуть пригодные к употреблению шипы, их продевают в старые отверстия спереди через желоба. Как только это будет сделано, важно, чтобы все было в порядке. Это делается путем добавления дерева.

Шаг № 2: Крепление кронштейнов желоба

Второй способ отремонтировать провисшие водосточные желоба — это закрепить кронштейны водосточной системы. Первое, что нужно сделать, это удалить часть вашего желоба, которая провисает от ослабленных скоб желоба. Убедитесь, что все винты, удерживающие кронштейны спереди, вывернуты. Затем используйте водонепроницаемое внешнее уплотнение, чтобы заполнить отверстия для винтов. После этого дайте уплотнению полностью высохнуть. Затем просверлите новые пилотные отверстия для кронштейнов.Эти отверстия должны быть под тем же углом и высотой, что и исходные. Это очень важно, потому что это гарантирует, что высота желоба не изменится. Однако, если наклон желоба смещен, вода будет скапливаться в желобе, и это может привести к более серьезной проблеме. После того, как новые отверстия будут просверлены на той же высоте и под одинаковым углом, установите на них кронштейны желоба и прикрепите их к новым отверстиям. Затем вы можете вернуть желоба на место и снова сделать их красивыми и ровными.

Шаг № 3: Установка подвесов для желоба

Для этого метода вам потребуется достать вешалки из-под кровельного материала или черепицы. Проверьте, нет ли каких-либо повреждений вешалок, даже самых незначительных. Обнаружив их, удалите их и замените новыми. Однако, если есть какие-нибудь вешалки, которые не были повреждены, вы можете просто переставить их.

Текущие желоба? 5 простых ремонтов, которые можно сделать своими руками

Фото: istockphoto.com

Q: В последнее время, когда идет дождь, вода капает из водосточных желобов моего дома во внутренний дворик, а не из водосточной трубы. Могу ли я это исправить самостоятельно или мне нужно заменить протекающие желоба?

A: Постарайтесь устранить протекающие водосточные желоба, прежде чем плохой ремонт нанесет дорогостоящий ущерб вашему дому. Назначение всех водосточных желобов — отводить воду от основания вашего дома; если они этого не сделают, вы можете попасть в подвал, повредить фундамент, а также вызвать рост плесени и грибка внутри дома.

СВЯЗАННЫЕ: 10 причин заботиться о желобах круглый год

Фото: istockphoto.com

Водосточные желоба часто подвергаются неправильному обращению: поток воды во время ливней, воздействие экстремальных погодных условий, большое количество снега в самых холодных странах , засорение опавших листьев и общая разрушительная сила времени. Из-за этого их продолжительность жизни обычно намного меньше, чем продолжительность жизни вашего дома. В зависимости от материала водосточные желоба обычно служат от десятилетия до 100 лет, причем винил и сталь (самые популярные и доступные материалы для водосточных желобов) наименее долговечны, а медь (самая дорогая) — самой прочной.Тем не менее, одна или две утечки автоматически не означают, что пришло время для замены водосточного желоба. Часто вы можете сами исправить протекающие водостоки, получая на годы больше услуг за счет существующей установки. Вот что делать, если вы видите, что вода капает из желобов, замечаете, что вода течет по стенам вашего дома, или обнаруживаете лужи под водосточными желобами.

Узнайте, является ли проблема засорением, а не утечкой.

Если проносящаяся дождевая вода попадает в засор при прохождении через водосточные желоба, она будет подниматься вверх и преодолевать засорение, обычно проливаясь через стенки желоба.Как только шторм утихнет, возьмите лестницу и пару прочных рабочих перчаток и загляните внутрь водосточных желобов. Если они полны промокших листьев и вонючего навоза, скорее всего, ваша проблема не столько в протекающем желобе, сколько в побочном эффекте. Используя небольшой шпатель, черпак или руки в перчатках, удалите как можно больше мусора, бросив его в ведро для утилизации. Затем используйте мойку с сильным напором или сильнейшую струю из садового шланга, чтобы удалить остатки грязи. Когда водосточные желоба будут чистыми, наполните их водой из садового шланга и следите за утечками.Если вода беспрепятственно течет в водосточную трубу, значит, проблема решена.

Фото: istockphoto.com

Проверьте, нет ли трещин и дырок.

По мере старения водостоков в них часто образуются небольшие трещины и отверстия в местах скручивания частей водостока из-за ржавчины и общего износа в самом слабом месте водосточных желобов. В этом случае из суставов обычно стекают капли. Хотя это и не окончательное решение, обычно вы можете избавиться от желобов еще один или два сезона (если повреждения не значительны), применив силиконовый или резиновый герметик или герметик для водосточных желобов. Водостойкий герметик, такой как GE Clear Gutter Caulk (доступен на Amazon), прост в использовании: просто протолкните трещины и отверстия, а затем нанесите дополнительное покрытие вокруг всего стыка желоба.

Затяните свободные желоба.

Со временем водосточные желоба часто начинают отрываться от крыши, позволяя воде стекать по сторонам водосточного желоба или между желобами и стенами. Обычно это происходит из-за ржавчины или ослабления крепежа водостока после многих лет экстремальных температур и воздействия воды.Иногда прогиб бывает достаточно сильным, чтобы его можно было заметить, просто взглянув. Однако иногда это бывает незаметно, поэтому, если вы не уверены, возьмите пузырьковый уровень и проверьте несколько точек через протекающий желоб.

Перепад в направлении водосточной трубы не должен превышать ¼ дюйма.

Если кажется, что желоб болтается, проверьте крепления желоба. В большинстве домов это либо шипы, либо зажимы.

• Если ваши желоба закреплены шипами, а некоторые шипы болтаются или заржавели, простое забивание шипа обратно вряд ли решит проблему, так как шип будет, как правило, выходить наружу.Вместо этого замените шип на более толстый и длинный гвоздь или, еще лучше, на длинный винт для максимальной фиксации. Шипы или винты для водосточного желоба должны быть не менее семи дюймов в длину, а восемь — еще лучше.
• Если желоба удерживаются зажимами или скобами, проверьте, нет ли сломанных зажимов, ослабленных или отсутствующих винтов. Замените сломанные зажимы, открутив старый зажим, а затем закрепив новый на месте. Вы найдете зажимы для водосточных желобов в любом хозяйственном центре в упаковках от 10 до 50 штук, и, как правило, они стоят чуть меньше одного доллара за зажим.Установка проста: используйте ручную отвертку или отвертку, чтобы надежно закрепить зажимы на панели вдоль края крыши. Если зажимы в порядке, но отсутствуют винты, замените винты новыми, которые соответствуют размеру отверстий для винтов в зажиме. Винты должны быть не менее двух дюймов в длину, чтобы прочно удерживать зажим водостока на месте.

Сделайте фартук для желобов.

Иногда дождевая вода попадает между желобами и стенами, даже если желоба закреплены на месте.Вы заметите, как вода стекает по стенам во время ливня или лужу на земле у основания стен. Эту проблему можно решить с помощью фартуков с водосточными желобами или водосточных краев. Эти L-образные отрезки металлической планки прикрепляются к краю крыши под черепицей кровельными гвоздями; они наклоняются над внутренним краем желоба, устраняя любые зазоры между желобом и стеной и направляя дождевую воду прямо в желоб. Фартуки с водосточным желобом обычно продаются 10-футовыми секциями, их можно купить в большинстве центров по ремонту дома по цене менее 10 долларов за секцию.

Поддерживайте желоба в хорошем состоянии, чтобы продлить срок их службы.

После того, как вы устранили все неприятные протечки, поддерживайте желоба в хорошем состоянии, следуя приведенным ниже советам.

• Каждую весну и осень очищайте водостоки, удаляя опавшие листья и загрязнения.
• Рассмотрите возможность установки качественных ограждений для листьев или сетки над желобами, если ваш дом окружен множеством лиственных деревьев.
• Подметайте тяжелые грузы опавших листьев с крыши вашего дома, так как они могут попасть в сточные канавы.
• Ежегодно проверяйте водостоки на наличие трещин, отверстий, ослабленных или отсутствующих винтов и других повреждений. Лучше устранять проблемы сразу, чем ждать, пока вы обнаружите, что водостоки протекают.
• Проверяйте водосточные трубы всякий раз, когда чистите водосточные желоба. Слейте воду в желоб в верхней части водосточной трубы и следите за стоком внизу. Если вода выходит из водосточной трубы, вместо того, чтобы легко сливаться, снимите основание водосточной трубы — оно обычно соскользнет — и используйте ручку метлы или длинную палку, чтобы вытеснить листья и другой мусор из водосточной трубы.Возможно, вам потребуется сильная струя воды из садового шланга, чтобы удалить устойчивые засоры.
• Если водосточная труба не закреплена, замените или повторно прикрепите ремни водосточной трубы, которые представляют собой металлические скобы, которые ввинчиваются в боковую часть дома, чтобы удерживать водосточную трубу на месте. Вы найдете водосточные ремни менее чем за 5 долларов в большинстве центров по ремонту дома или в Интернете на Amazon.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку от лицензированных специалистов по ремонту водосточных желобов поблизости.

+

Установка новых водостоков | Reader’s Digest Asia

Отремонтируйте или замените водосточные желоба, чтобы предотвратить утечку и повреждение.

Желоба и водосточные трубы предотвращают повреждение стен и фундамента водой. Поскольку они находятся вне досягаемости, их обслуживание и ремонт часто игнорируются. Повреждения могут быть незначительными и легко устранимы, часто с помощью силикона. Если повреждение обширное, установите новую водосточную систему.

Скачать Проект по установке новых водостоков PDF

Стили варьируются от традиционных четырехсторонних водосточных желобов с внешними кронштейнами, которые украшают дома Федерации, до современных квадратных и полукруглых стилей, прикрепленных к стальной панели с помощью зажимов для подвешивания.Каким бы ни был стиль, водосточные желоба должны гармонировать с домом, как правило, по цвету, подходящему для крыши и фасада.

Тип системы зависит от расхода, необходимого для того, чтобы справиться с объемом воды, стекающей с крыши. Для больших крыш нужны водостоки и водосточные трубы большего размера.

Товары для дома, советы и инструменты поступают от поставщиков, но проконсультируйтесь с советом, разрешено ли самостоятельное строительство — в некоторых областях установка желоба должна выполняться профессионалами

Шаг 1: Сборка желоба

Обрежьте желоб по длине для каждого прохода фасции с помощью ножниц по металлу или ножовки.Стыки внахлест минимум на 100 мм в направлении потока, затем просверлите отверстия.

Проведите валиками силикона для кровли и водостока через основание и вверх по сторонам перекрытия. Переставьте желоб вверх дном, перекрывая предварительно просверленные отверстия, и соедините вместе заклепками диаметром 3,2 мм. Закрепите заклепки и шов силиконом, разглаживая его, чтобы не препятствовать потоку воды.

Шаг 2: Прикрепите упоры

Расположите упоры и предварительное сверление для заклепки с двумя отверстиями на задней стороне, двумя на основании и одним или двумя на лицевой стороне.

Проведите валик силикона для кровли и водостока вдоль перекрытия. Установите упор, надежно закрепите заклепками 2 мм, затем нанесите силикон на заклепки. СОВЕТ: Есть левый и правый упоры.

Шаг 3: Соберите водослив.

Изливы водосточной трубы должны совпадать с трубами ливневой воды. Отметьте центр выпускного отверстия на дне желоба. Поместите носик фланцем вниз и проведите по внутренней стороне. Подложите обрезки древесины под отверстие и сделайте V-образный вырез стамеской.Отрежьте 1-2 мм от линий с помощью ножниц. СОВЕТ: Красные ножницы режут против часовой стрелки, зеленые ножницы режут по часовой стрелке.

Вставьте носик в выпускное отверстие и предварительно просверлите два отверстия диаметром 2 мм на коротких сторонах фланца для заклепок. Снимите носик и нанесите полоску силикона вокруг отверстия. Вдавите носик в силикон и закрепите заклепками.

Шаг 4: Подготовьте угол наклона

Измерьте и разметьте скошенные углы. У внутренних митр лицевые стороны короче задней.У внешних митр лицевые стороны длиннее задней. Измерьте ширину желоба и перенесите это измерение вдоль заднего или лицевого верхнего края. Отметьте эту точку и проведите линию под углом 45º к противоположному углу. Оставьте длину кронштейна 5 мм.

Установите под углом скос в угловой кронштейн. Проведите полоску силикона только по нижнему краю желоба и верхнему краю нижнего кронштейна. Временно зажмите и затяните внутренний кронштейн на месте. СОВЕТ: Не приклеивайте верхнюю внутреннюю часть кронштейна, пока не будет установлена ​​вторая половина угла скоса.

Шаг 5: Навесьте желоб

Чтобы установить уклон, забейте гвоздь на 10 мм ниже верхнего края лицевой панели на верхнем конце. Рассчитайте минимальное падение желоба 1: 500 (AS2180-1986) для 2 мм падения на каждый метр водосточного желоба. Забейте гвоздь в нижний конец. Закрепите веревку между гвоздями и проверьте падение с помощью уровня. СОВЕТ: Если падение недостаточно крутое, вода скапливается в желобе.

Расположите кронштейны вдоль струны на максимальном расстоянии от центра 1200 мм. Закрепить гвоздями из оцинкованной стали.

Обратитесь за помощью в подъеме желобов. При использовании внешних кронштейнов намотайте конец ремня кронштейна по верхнему закрученному краю и прикрепите задний верхний край желоба к панели с помощью 40-миллиметровых гвоздей с гальваническим покрытием для желоба.

Шаг 6: Добавление водосточных труб

В домах с карнизом требуется смещение водосточной трубы для возврата водосточной трубы к стене. Их можно купить с шарниром скольжения или сделать своими руками (см. Схему 2 на следующей странице). Сначала подготовьте нижнее смещение и расположите его у стены, чтобы выровнять с верхним смещением. СОВЕТ: Лицевая сторона водосточной трубы прорезана этим соединением.

Проведите отвесом от внешнего края выпускного отверстия вниз по краю спускной трубы и отметьте. Эта нижняя точка является центральной точкой верхнего реза со смещением (см. Диаграмму 3 на следующей странице). СОВЕТ: Шов водосточной трубы сзади разрезается этим соединением.

Вторая длина водосточной трубы используется для подключения водосточной трубы к ливневой воде под углом 45º. Измерьте длину, необходимую для попадания водосточной трубы внутрь ливневой воды, и отметьте ее вокруг водосточной трубы.Чтобы установить 45º на грани, нарисуйте линию на половину ширины водосточной трубы по обе стороны от первой линии и вырежьте ее до нижнего смещения (диаграмма 4, следующая страница).

Вставьте нижнюю половину спускной трубы внутрь верхней части. Расположение для плотного прилегания между желобом и ливневой водой. Скрепите секции водосточной трубы вместе сзади, затем приклепайте водосточную трубу к изливу. Прикрепите водосточную трубу к стене с помощью двух скоб (астрагалов) и анкеров для кладки.

Как отремонтировать провисший водосточный желоб

Необходимость ремонта водосточного желоба не всегда возникает из-за значительных повреждений и протечек.Препятствие к оптимальной производительности в обеспечении безопасности вашего дома от чрезмерных осадков выше часто обнаруживается из-за провисающей водосточной системы. Даже самые мощные установки могут начать обваливаться после многих лет воздействия проливного дождя, мокрого снега, ветра и мусора. Здесь, в Нижнем Материке, мы не новички в таких вещах, поскольку наша компания дежурит по вызову для тех семей, которые нуждаются в «косметическом ремонте» карнизов своего дома. Если вас беспокоит состояние желобов и их способность выдерживать сбор воды в предстоящий сезон, вы можете воспользоваться следующими советами, которые можно сделать своими руками.

4 шага к установке провисшего водосточного желоба в вашем доме

1. Определение состояния и причины провала

Выявление причины не только ослабит ваше любопытство, но и поможет определить курс действий и позволит вам принять упреждающие меры, чтобы убедиться, что вы не взбираетесь на крышу, чтобы снова выполнять те же обязанности через несколько месяцев после первоначального ремонта. Если сам желоб (по сравнению с шипами / вешалками, которые удерживают их на месте) заметно и физически деформирован, это могло быть определенным событием, которое вызвало это, например, особенно сильным штормом или, возможно, давлением со стороны лестницы. при установке светильников, замене черепицы или других работах по обслуживанию кровли.В таких ситуациях потребуется полная замена и установка новой секции водосточного желоба, а все будущие кровельные работы вокруг карниза будут выполняться с осторожностью. В других ситуациях прогиб менее очевиден, но все же очевиден, и в этот момент требуется тщательный осмотр для выявления виновника. Если виноваты средние сезонные осадки, то вам может потребоваться более широкая водосточная система. Если у вас во дворе обломки деревьев, ремонт может сопровождаться установкой ограждений для желобов.В любом случае, этот менталитет «знай, прежде чем уходить» сослужит вам хорошую службу.

2. Очистить всю систему от мусора

После того, как вы выполнили анализ причин провисания, включая добавленную массу из-за мусора, вы можете приступить к удалению мусора и отходов из желоба. Вы могли заметить, что уровень ваших желобов возвращается к нормальному после этой очистки и удаления, но это не означает, что вы должны отказаться от своей миссии по устранению провисания, даже если оно было вызвано избыточным весом.Правильно функционирующая водосточная система не должна вообще провисать, даже если в ней имеется значительное скопление материалов.

3. Замена поврежденных кронштейнов / кронштейнов

Скорее всего, некоторые из кронштейнов, которые удерживают вашу водосточную систему на месте, были повреждены и их необходимо будет заменить (а не отремонтировать), поэтому потребуется поездка в строительный магазин. Убедитесь, что удалили секцию желоба, где требуется каждое крепление кронштейна, сначала , в отличие от попытки заменить кронштейны, в то время как желоб удерживается существующими или свободным рычагом (или помощником) — вы настраиваете себя за неприятности (с серьезностью) при этом.Кроме того, осмотрите зоны, в которых винты / шипы кронштейна возвращаются на свои места, чтобы убедиться, что радиус каждого отверстия не стал слишком широким для плотной посадки винта. В этом случае обратите внимание на пункт 4 ниже.

4. Замена поврежденных шипов в системе

Некоторые шипы / винты, удерживающие провисающий желоб на месте, также вероятно повреждены. Эти изогнутые и / или обнаженные отростки необходимо будет заменить на высококачественные, идеально подходящие для вашей водосточной системы.Примеры таких шипов (для непосвященных) можно найти здесь и здесь. Как упоминалось в пункте № 3 выше, вы должны осмотреть отверстия для шипов, чтобы определить, достаточно ли они для повторного входа и для того, чтобы сохранить отремонтированный желоб на месте. Также обязательно, чтобы отверстия выстраивались в точный ряд. Если не в точном согласии, возможно, вы нашли прямую причину повреждения кронштейна / шипов и желоба. Когда шурупы не выровнены, вся система может сместиться, особенно когда к смеси добавляется вес воды и мусора.В любом случае, как только будет определено, что отверстий недостаточно в их текущем состоянии, вам нужно будет заполнить отверстия водонепроницаемым герметиком , позволяя герметику полностью высохнуть, прежде чем возвращаться к проекту. После высыхания вы можете просверлить новые шипы на месте, прикрепив их к прочным кронштейнам, которые теперь будут удерживать вашу водосточную систему без провисания.

После установки нового кронштейна, шипов и / или секций желоба протестируйте отремонтированную систему. Временно заблокируйте точки входа в водосточную трубу, возьмите садовый шланг и наполните желоб водой до краев.Спуститесь по лестнице и внимательно посмотрите, не осталось ли признаков провисания.
