Как правильно крепить ОСБ

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) — современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу. Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

• выравнивание плоскости стены;
• создание вентеляционного зазора для утеплителя под ОСБ плитой;
• предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

Металлический подвес используется для крепления обрешётки.

По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим случай крепления плит ОСБ с использованием обрешётки.

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

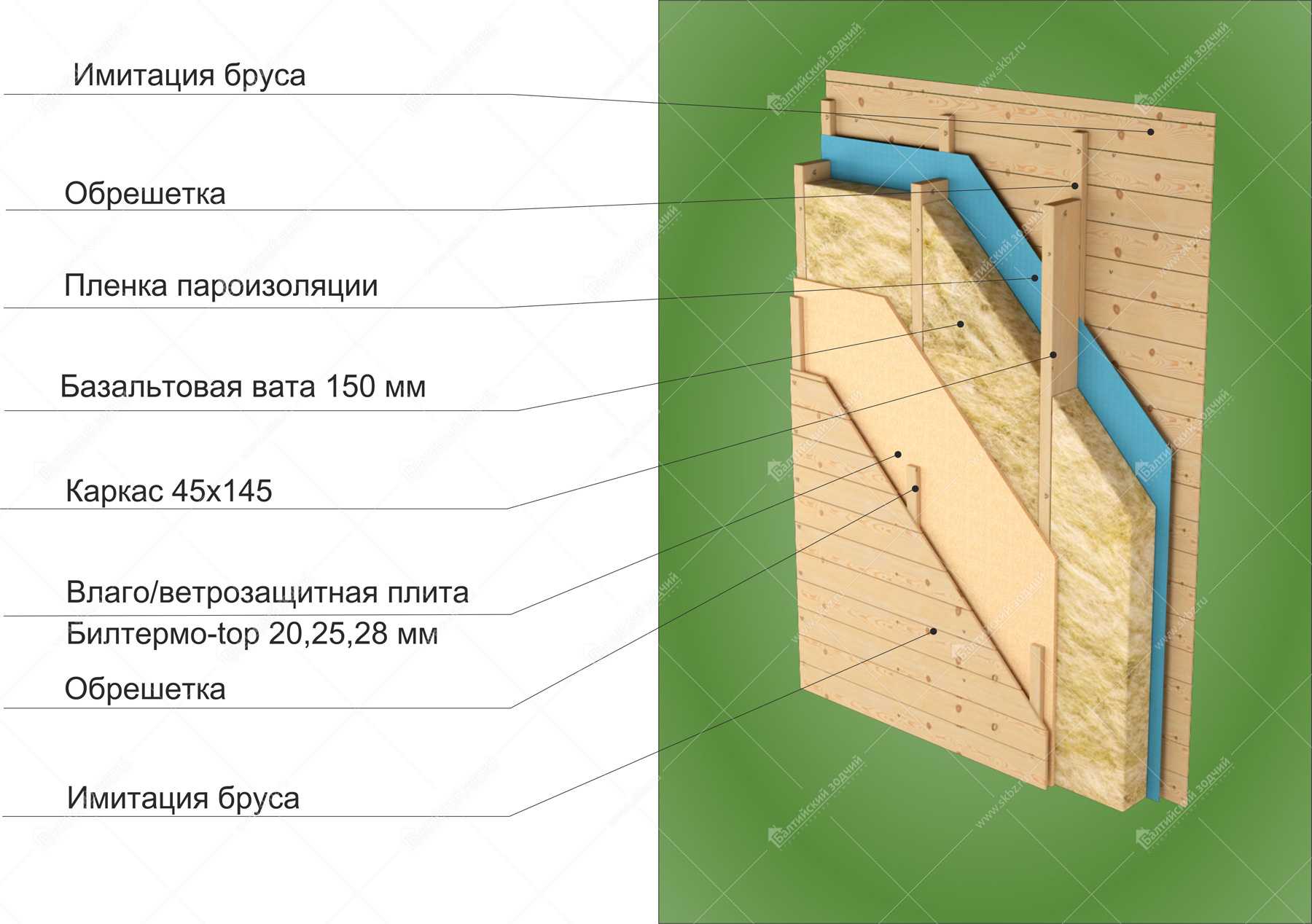

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без  использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для созданию вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Так например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

• Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
• Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
• Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
• Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Монтаж листов ОСБ на стены внутри дома. Как правильно крепить ОСП плиты к стене с обрешёткой и без.

21.08.2018 Admin

Прежде чем говорить о технических деталях и тонкостях внутренней обшивки OSB или ОСП плитами (они же ОСП, ОСБ листы), стоит задуматься о целесообразности этого мероприятия. Монтаж плит OSB внутри помещения имеет место в двух случаях, а именно:

1. Если у вас каркасный дом и каркас ещё не обшит.
2. Если рисунок и фактура OSB плит являются элементом декора.

Если же вам нужно просто выровнять стены,  то для этой цели лучше подойдет гипсокартон, так как он дешевле и с ним удобней работать в процессе монтажа и дальнейшей отделки.

Технологии внешней обшивки дома изложены в статье: крепление плит ОСБ с внешней стороны. Здесь рассмотрим вопрос правильного монтажа ОСБ плит на стены внутри дома.

Как обшить потолок OSB плитами подробно изложено на странице: подшивка ОСБ листов к потолку.

Выбор плит для монтажа ОСБ на стены внутри дома

При использовании любого материала внутри дома в том числе и ОСП плит следует обратить внимание на его безвредность для здоровья обитателей этого дома. Вот уже 34 года прошло с появления OSB плит и все эти годы не прекращаются споры об экологичности плит OSB. На самом деле для этих споров есть основания, так как действительно при склейке щепы, используются полимерные смолы содержащие формальдегид. Но формальдегид встречается и во многих других окружающих вещах, например в тканях в мебели из ЛДСП, продуктах горения и др.

ОСБ плиты на стенах внутри дома.

Чтобы исключить отравление людей формальдегидом, просвещенные европейцы установили контроль над производством плит OSB и разделили вредность плит на классы. Плиты с классом эмиссии формальдегида E1 являются безвредными для здоровья человека и применяются в строительстве жилых домов. Поэтому при покупке OSB панелей выбирайте надежного и проверенного производителя, так как от этого может зависеть ваше здоровье. Лучше всяких слов об экологичности OSB панелей скажет Австрийский четырехзвездочный отель Arlmont, внутренняя отделка которого изобилует OSB панелями.

Отель Arlmont, во внутренней отделке использованы OSB листы.

ОСБ плиты разделяются на классы по водостойкости:

OSB-1 — класс плиты наиболее подверженный воздействию влаги, и имеет самую низкую прочность. Такие плиты используются для производства мебели.

OSB-2 — класс плит с такой же влагостойкостью как и OSB-1, но более прочный. Такие плиты можно применять для обшивки стен в сухих помещениях.

OSB-3 — влагостойкие плиты с высокой прочностью. Они подходят для монтажа во влажных помещениях. Но при длительном контакте с водой деформируются.

OSB-4 — плиты обладающие максимальной влагостойкостью. Они способны выдерживать длительный контакт с водой.

Плиты OSB4 не имеют широкой популярности из-за своей цены, которая всреднем в два раза выше чем у плит OSB3. Поэтому широко пользуются плиты OSB3. Если их обработать грунтовкой или покрасить краской, то такие плиты становятся стойкими к длительным контактам с водой.

Более подробно о различных характеристиках OSB листов можно познакомиться в статье: ОСП плиты, виды, характеристики, применение.

Обшивка стен каркасного дома изнутри

Прежде чем приступить к внутренней обшивке каркасного дома, необходимо утеплить стены, закрыть каркас снаружи и утеплитель пароизоляцией.

Утеплять стены рекомендуется минеральной ватой, и лучше плитной, так как с ней проще работать, чем с пенополистиролом, она лучше держится в вертикальных конструкциях и не оседает вниз, что бывает с утеплителями из стекловолокна. Другие утеплители не исключаются и тоже подходят для утепления стен каркасного дома. Более подробно с различными утеплителями можно познакомиться в статье: выбор утеплителя.

После утепления стен, их необходимо закрыть пароизоляцией. Пароизоляционная мембрана защищает стену от проникновения в неё влаги, что сохранит каркас дома и утеплитель сухим. Крепится пароизоляция обычным строительным степлером, с нахлестом в 10-15 см и склеивается между собой специальным двухсторонним скотчем.

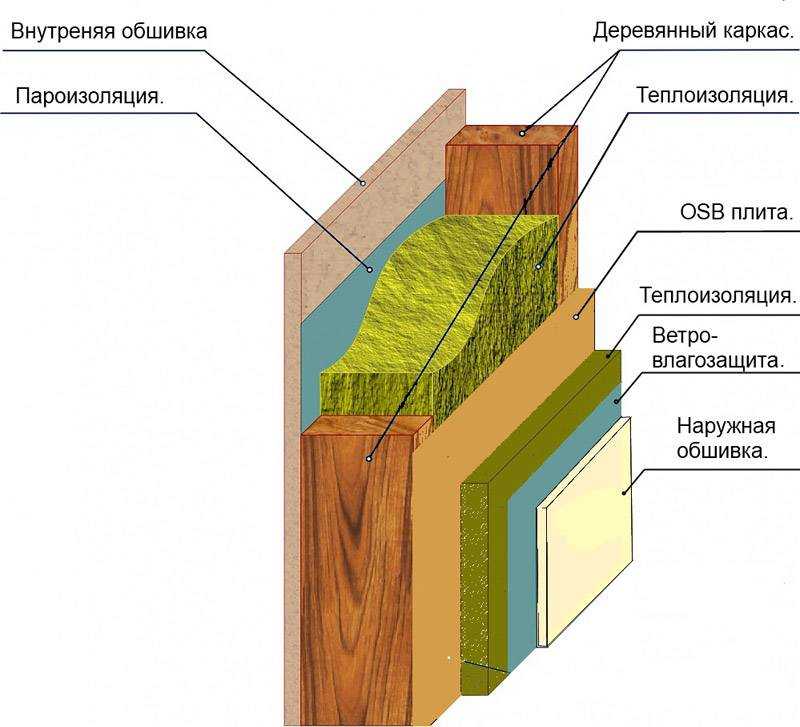

Пример конструкции стены каркасного дома. С внутренней стороны на каркас уложена пароизоляционная плёнка, поверх неё крепятся ОСП плиты.

Сама обшивка производится следующим образом, листы друг за другом поочередно прикручиваются к каркасу дома. Зазор между листами 3 мм. Прикручиваются листы саморезами по дереву длиной 35-40 мм. Все отверстия (для окон, дверей, монтажные отверстия) вырезаются лобзиком.

Декоративная обшивка стен OSB плитами и устройство обрешетки

В качестве обрешётки лучше всего использовать металлический профиль как для гипоскартона. Он прост в монтаже и не подвержен деформациям как дерево. При выборе деревянных брусков для обрешетки лучше использовать бруски из высушенного дерева, потому что такие бруски меньше изгибаются и скручиваются при усыхании. Технологии монтажа в обоих случаях принципиально не отличаются, поэтому рассмотрим их на примере обрешётки из металлических профилей.

Для того чтобы обшить внутренние стены плитами OSB, необходимо начать с установки обрешетки на стены помещения.

Технология монтажа обрешётки выглядит выглядит следующим образом:

1. Сначала нужно установить стартовый профиль, который монтируется на прилегающие стены, пол и потолок как на рисунке 1. По бокам профиль должен стоять строго вертикально и замыкаться по периметру с верхним и нижним профилем.

Рисунок 1. Стартовый профиль монтируется к прилегающей стене. И замыкается с верхним и нижнем профилем.

2. После установки стартового профиля, необходимо сделать разметку на стене для подвесов. Так как подвесы будут держать вертикальные стойки обрешетки, разметить нужно таким образом, чтобы два цельных листа OSB смыкались посередине профиля, так же нужно установить по одному профилю в центре каждого цельного листа OSB.

Подвесы крепят к стене. К ним крепится обрешетка.

3. Монтируем профиль. Важно при фиксации профиля на подвесах, контролировать плоскость обрешетки правилом, чтобы в дальнейшем не образовалось «ямы» или «пуза» на стене.

Монтаж ОСБ плит на внутреннюю стену с использованием обрешётки.

После монтажа обрешетки, прикручиваем на саморезы OSB панели с зазорами в 3 миллиметра между ними. Зазоры позволяют в будущем избежать деформации плит из-за их расширений при изменении влажности. После монтажа готовые стены можно покрыть лаком или затонировать, исходя из индивидуальных предпочтений. О различных вариантах отделки ОСП можно узнать в статье: отделка стен из ОСП листов внутри помещения.

стен — Как заделать большую дыру в OSB?

Я знаю, что это всего лишь гараж, но я хотел бы отремонтировать примерно 5-дюймовую дыру во внутренней перегородке OSB. Как мне поступить?

• ремонт
• стены
• гараж

1

Отключите питание от этой розетки и уберите провода в сторону. Установите диск на циркулярной пиле, чтобы сделать разрез чуть глубже, чем толщина OSB. С противоположной стороны стены, чем показано на рисунке, вырежьте прямоугольник из OSB, который включает верхнюю и нижнюю часть отверстия и доходит до середины каждой стойки с обеих сторон. Отрежьте кусок OSB по размеру отверстия и вкрутите его в шпильки.

В качестве альтернативы, если вы не хотите видеть заплатку, вы можете просто снять весь кусок поврежденной OSB и заменить его новым.

2

Я думаю, вы бы предпочли сделать патч только изнутри, да?

1. Вырежьте прямоугольное отверстие чуть большего размера из
   номинальные размеры говорят 2″H и 4″vert. используйте небольшой торпедный уровень или небольшой угольник, чтобы стороны были параллельны.
2. Накладка для поддержки спины : Вырежьте заплатку такой же ширины, но на 4 дюйма длиннее, чем вырез в шаге 1.
3. Заплата заподлицо: вырежьте заплату той же ширины и длины, что и отверстие в шаге 1, слегка подрежьте ее, на 1/16–1/8 меньше, для удобства установки.

№

4. , вставьте 1 1/4 шурупа для гипсокартона на 2 дюйма выше дна и один в центр задней опорной заплатки. Затяните оба шурупа ровно настолько, чтобы они стали прочными, но не спускайте их вниз. Нижний шуруп будет удерживать задняя опора на кромке отверстия, центральный поможет вам удерживать ее ровно во время установки задней опоры.Оба винта будут удалены позже.
5. Просверлите и раззенкуйте 4 направляющих отверстия для заплаты для поддержки спины на 1 дюйм выше и ниже выреза в шаге 1. Это отверстия с зазором, и они не предназначены для удержания винтов
6. Нанесите немного строительного клея на верхние 2 дюйма и нижние 2 дюйма накладки для поддержки спины.
7. Возьмите заплату задней опоры из шага 6, удерживая оба винта, и установите ее на заднюю панель.
   (сквозь внутреннюю полость стены) сторону выреза, поместив нижний винт на нижнюю кромку выреза и вытянув оба винта вручную, чтобы закрепить клей. Удерживая ближайший винт, вставьте 2 винта для гипсокартона сверху и 2 винта снизу в отверстия из шага 5. Затяните их заподлицо, но не перетягивайте. OSB будет облезать. Удалите 2 тянущих вниз винта.
8. Установите заплату заподлицо поверх заплаты для поддержки спины, используя дополнительное количество клея и еще 2 винта

У вас должна получиться сплошная, ровная, совпадающая по цвету заплата.

PS Пила для замочной скважины расширит отверстие с наименьшими затратами на использование. Сомневаюсь, что какая-нибудь циркулярная пила там бы маневрировала. Мой личный фаворит — один из OMT (Oscillatory Multi Tools).

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Какой способ крепления плит из фанеры и ОСП?

Магазин не будет работать корректно, если файлы cookie отключены.

Вероятно, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Account

• Home
• /Skills Hub
• /Какой способ крепления плит из фанеры и OSB?

Информация о статье

Время читать

3,5 минуты

Дата

17 июня 2022 г.

Автор

Джонатан Браун

FRLR

Образовательная | Basic

Настил крыши является частью конструкции здания, и за его проектирование отвечает архитектор или инженер-строитель. Передовая отраслевая практика гласит:

Настил из фанеры должен укладываться при влажности 14–18% и укладываться с зазором между досками 1 мм на метр размера панели. Плиты нельзя укладывать при влажности более 18%. Панели должны быть надежно закреплены на лагах гвоздями с круглым стержнем или шурупами на расстоянии 300 мм.

Руководство по проектированию однослойных плит SPRA 2020 (стр. 44)

Какова правильная схема крепления плит из фанеры и ОСП?

При креплении кровельных настилов из фанеры и ОСП, в РУКОВОДСТВЕ BM TRADA PANEL GUIDE указано следующее:

Панели должны иметь непрерывную опору по всем краям – короткие края должны быть соединены встык с балками, а длинные края должны опираться на выступы … минимальное расстояние между крепежными элементами 8 мм Должна быть сохранена минимальная опора края доски на балку на 18 мм.

Если в этом приложении используются крепежные детали, мы рекомендуем минимальный заход резьбы в балку 35 мм. Это означает, что следует использовать крепеж с минимальной длиной 53 мм. Для обеспечения коррозионной стойкости рекомендуется использовать нержавеющую сталь A2/A4.

Панели должны быть надежно прикреплены к каждой балке на расстоянии 300 мм от центра. Обычно это соответствует 25-36 крепежным элементам на доску размером 1,2 x 2,4 м.

Минимальное расстояние от края для гвоздей или крепежа должно быть не менее 8 мм, и крепеж должен быть установлен в каждую балку.

Если расстояние между центрами балок превышает 600 мм, следует получить консультацию специалиста у инженера-строителя.

Какие факторы определяют схемы крепления, используемые на плитах из фанеры и OSB?

Схема крепления и плотность крепежа должны предотвращать поднятие ветром, но для некоторых проектов это не единственный фактор, который необходимо учитывать при креплении структурного настила.

Принцип напряженной обшивки, прибитый гвоздями или винтами к балочной раме, означает, что настил удерживает несущие элементы против боковых сил стеллажей и создает распределение нагрузки.
