Нередко при проведении ремонтных работ возникает проблема, как найти проводку в стене. Повреждение кабеля при сверлении стены или забивании крепежей может привести не только к отключению электричества, но и к тяжелым травмам работника. Для поиска скрытой проводки в домашних условиях можно использовать несколько методов, отличающихся разной точностью и эффективностью.
Преимущества скрытого монтажа проводки

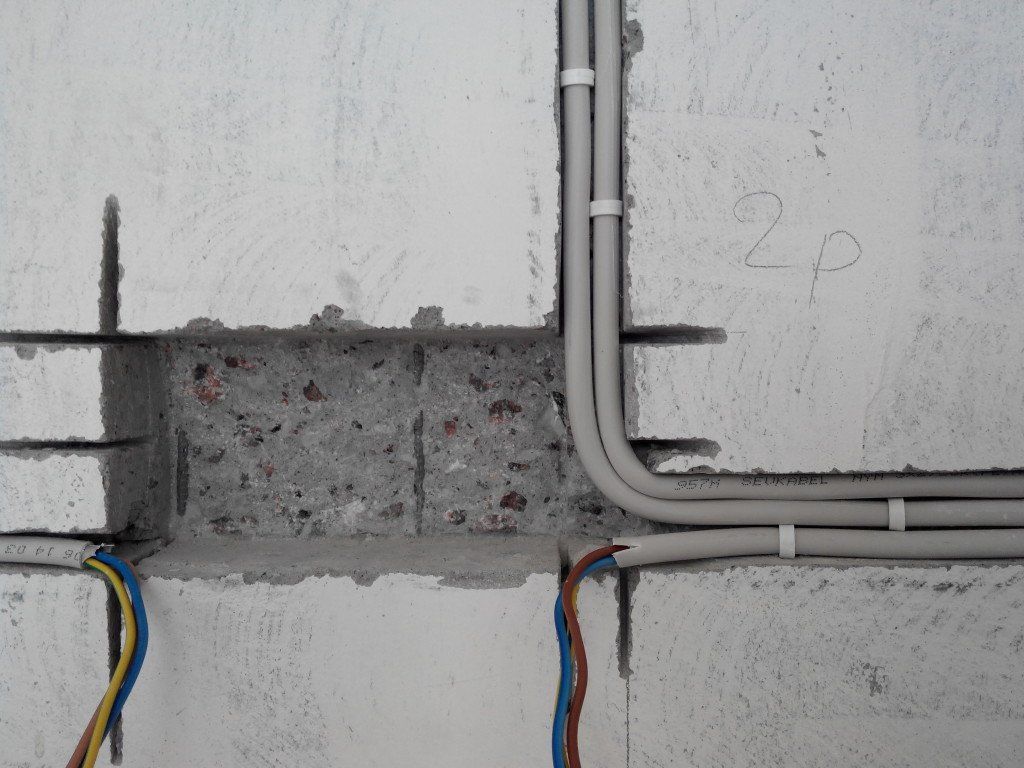

Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:
- Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
- Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
- Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля. Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.
Для чего ищут скрытые провода
Информация о схеме расположения кабелей в стене может потребоваться при:
- аварийных ситуациях;
- ремонте с перепланировкой в доме или квартире;
- внесении изменений в дизайн интерьера;
- перепланировке схемы разводки кабелей;
- частичной замене электрической проводки.
Необходимо упомянуть, что если планируется полная замена всей проводки, можно обойтись без точной схемы расположения старых кабелей.
При этом необходимо, чтобы новые провода не пересекались с уже существующими линиями.
Как определить, где проходит электропроводка в стене
Нередко выяснить схему прокладки кабелей можно без использования специальных приборов.
Визуальный метод
Метод используется при следующих обстоятельствах:
- планируется ремонт помещения, предусматривающий полную замену штукатурки стен;
- проводка смонтирована таким образом, что визуально несложно обнаружить ее начальные участки.
Согласно действующим правилам, разрешается прокладка электрических кабелей только по прямым линиям. При этом провода могут монтироваться в вертикальном или горизонтальном направлении. Допускается пересечение кабелей только под углом 90 градусов.
Таким образом, обнаружив начальный участок провода, можно определить схему прокладки без удаления штукатурки со стен.
Точность метода зависит от того, была ли проводка смонтирована в соответствии с правилами ПУЭ.
Демонтаж обоев
Метод подойдет, если планируется капитальный ремонт помещения. В этом случае следует полностью удалить обои со стен. Нередко штробы легко определяются невооруженным глазом, благодаря характерным выпуклостям или углублениям. При этом цвет штукатурки на стенах и над штробами сильно отличается. Если же стена не имеет декоративного покрытия, каналы залегания электропроводов легко видны невооруженным взглядом.
Специальные приборы для поиска
Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.
Электромагнитный детектор
Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.
Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.
Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.
Слаботочные провода обнаружить с помощью электромагнитных детекторов проблематично.

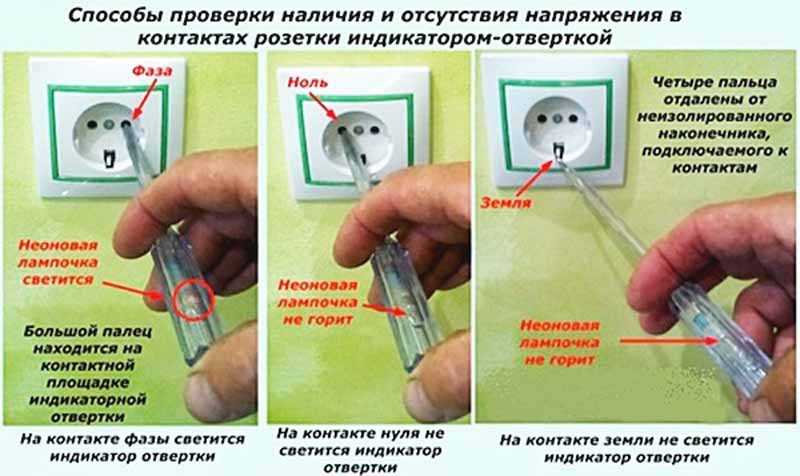

Индикаторная отвертка
Недорогое приспособление для обнаружения проводки в стене – индикаторная отвертка. Этот инструмент есть в арсенале каждого электрика. При касании отверткой фазного кабеля на ее корпусе загорается индикатор или раздается звуковой сигнал. Транзисторные модификации могут определять кабеля под напряжением без прямого контакта с ними. Глубина обнаружения составляет до 2 см.
Чтобы найти скрытый провод, нужно зажать кончик отвертки пальцем, а другой ее стороной провести по месту предполагаемого распоряжения кабеля. При обнаружении источника напряжения загорается сигнальная лампочка на корпусе.
Ограничения метода – можно найти только кабель под напряжением, глубина залегания провода не должна быть больше 2 см.
Металлоискатель
Хороший результат дает использование металлоискателей. Принцип действия аппарата прост. Устройство излучает переменное магнитное поле. Вследствие этого в проводниках наводятся вихревые токи. Датчик металлодетектора регистрирует вторичное магнитное поле, которое при этом образуется. Приборы подойдут в случаях, когда требуется быстро исследовать большой по площади участок стены.
Устройства используются для обнаружения любых металлических предметов. Это является одновременно достоинством и недостатком этого метода. С одной стороны, детекторы могут обнаруживать провода, не находящиеся под напряжением. С другой – приборы реагируют не только на электрические кабеля, но и на все металлические элементы – трубы, конструктивные элементы.
Использовать устройства, чтобы обнаружить провода под штукатуркой в стенах из армированного бетона, не получится.
Глубина обнаружения превышает 5 см. Недостатки метода – металлоискатели дороги и имеют большие размеры.
Мультиметр и полевой транзистор
Найти проводку в стене можно с помощью мультиметра. Прибор следует переключить в режим измерения сопротивления в диапазоне 200kОм. Дополнительно потребуется полевой транзистор серии 2SK241 или КП103. Щупы мультиметра подключаются к контактам стока и истока. Это, соответственно, левый и центральный выводы транзистора. Затвор – правый контакт остается свободным. Для увеличения чувствительности рекомендуется присоединить к нему кусок медной проволоки длиной 5–7 см.
После сборки конструкции можно начинать поиск проводки. Транзистор с импровизированной антенной медленно перемещают по стене. При обнаружении электромагнитного поля величина сопротивления на шкале прибора изменяется. Средняя погрешность метода составляет до 7 см.
Комбинированный детектор
Надежный способ прозвонить стену на наличие скрытых электрических проводов – воспользоваться комбинированными детекторами.
Эти приборы оснащаются несколькими измерительными сенсорами. Они способны работать в режиме металлопоиска, электромагнитного и электростатического детектора.
Прибор позволяет обнаруживать оборванные линии. С помощью устройства можно найти кабель, на котором отсутствует напряжение. Устройство помогает обнаружить скрытые кабеля, проложенные в стене на глубине до 7 см от поверхности.
Комбинированные детекторы обладают широкими функциональными возможностями:
- регистрация электромагнитное поля, возникающего в проводниках под напряжением;
- идентификация полярности сетей постоянного тока;
- исследование целостности электрического кабеля;
- обнаружение в проводниках напряжения бесконтактным способом.
Модели профессионального класса дополнительно способны:
- выявлять в стенах пластиковые и деревянные элементы;
- определять температуру поверхности;
- рассчитывать глубину залегания проводов.
Недостаток комбинированных детекторов – устройства стоят дороже тестеров и мультиметров.
Народные методы поиска
Если под рукой нет специализированных приборов, иногда можно воспользоваться подручными приспособлениями.
Слуховым аппаратом
Народный способ проверить стену на наличие скрытых электрических кабелей – воспользоваться слуховым аппаратом. Для этих целей подойдут старые модели – такие как АК-1 советского образца. Они имеют специальный режим «телефон». Прибор в этом случае воспринимает колебания электромагнитного поля.
Это позволяет людям со слабым слухом разговаривать по телефону в шумной обстановке. Если аппарат имеет такой режим, его можно использовать для поиска кабелей, находящихся под напряжением. Для этого требуется включить прибор, активировать опцию «Телефон» и провести сканирование поверхности стены. Расположение кабеля определяют по резко усилившемуся треску в динамиках. Метод отличается средней погрешностью.
Радиоприемником
Старые модели радиоприемников можно использовать для поиска проводки, если под рукой не оказалось специальных приборов.
Метод работает только для обнаружения проводников под напряжением, создающих вокруг себя электромагнитное поле.
Приемник настраивают на частоту 100 кГ. Антенну следует вытянуть из корпуса и поднести к стене. Затем проводится сканирование поверхности. Антенной медленно ведут вдоль стены. При приближении к проводнику динамики приемника начнут издавать усиливающийся треск. Исследование лучше проводить в тишине, чтобы точнее определить изменение тональности. Погрешность метода составляет до 10 см.
Похожим образом ведет себя катушечный микрофон, который подключен к магнитофону с динамиками.
Используя компас
В интернете можно найти рекомендации по использованию для быстрого поиска проводки в бетонных стенах туристического компаса. Объясняется это тем, что проводник под напряжением создает вокруг себя электромагнитное поле. Теоретически оно может заставить двигаться стрелку компаса.
На практике полагаться на этот метод не стоит. Для создания поля, способного повлиять на показания компаса, нужны токи большой мощности.
Лишь тогда можно зафиксировать колебания стрелки прибора. Но токи, которые могут создать поле, способное физически сдвинуть стрелку, в домашних условиях не используются. Этот метод стоит признать не имеющим практической ценности.
С помощью смартфона или планшета
Некоторые приложения для мобильных устройств позиционируются разработчиками в качестве способа превращения смартфона в портативный металлоискатель. При этом телефон должен иметь специальный магнитный датчик. Им оснащена большая часть современных смартфонов. Однако практические эксперименты доказали безрезультатность этого метода.
Большего эффекта можно добиться использованием внешних датчиков, которые подключаются к аппарату по USB-интерфейсу.
Подобные устройства способны зарегистрировать колебания электромагнитного поля, которое образуется при протекании тока по проводнику. Стоимость датчиков варьируется в широких пределах. Модели с хорошей чувствительностью стоят недешево.
Как найти скрытую проводку в стене?
Найти скрытую проводку в стене — это нетривиальная задача, которая вызывает затруднения даже у опытных специалистов. Профессиональные знания правил прокладки электрических проводов в жилых помещениях часто оказываются бесполезными из-за повсеместного их нарушения. Поэтому для определения трасс прокладки электропроводки используют специальные приборы.
Принцип действия приборов для поиска скрытой проводки
Существуют специализированные искатели скрытой электропроводки, которые реагируют на переменное магнитное поле создаваемое проводами, по которым течет ток. Чувствительным элементом (сенсором) в таких приборах является катушка, в которой переменное магнитное поле наводит ЭДС (электродвижущую силу).
Чем большая ЭДС наводится в катушке, тем ближе она расположена к проводам, по которым течет ток. Очевидно, что для повышения точности обнаружения скрытой проводки желательно, чтобы по проводам тек максимально возможный ток. Поэтому, при использовании искателей проводки реагирующих на магнитное поле, к электрическим линиям нужно подключать максимальную нагрузку – включить люстру или светильник, подключить к розетке электрический чайник и т. п.
Другой электрической величиной, по которой можно отыскать скрытые провода, является электрическое поле. Основным элементом искателей электропроводки реагирующих на электрическую составляющую электромагнитного поля являются электронные усилители с большим входным сопротивлением. Они регистрируют электрическую компоненту поля, создаваемую проводами, находящимися под напряжением. В подобных приборах, чувствительным элементом является небольшая металлическая пластина являющаяся обкладкой «открытого» конденсатора.
При поиске скрытой проводки особое внимание нужно обращать на розетки.
Есть большая вероятность того, что проводка проходит либо под розеткой, либо над нею.
Все промышленные искатели скрытой электропроводки работают на одном или обоих описанных выше принципах обнаружения электрических проводов. К сожалению, стоимость профессиональных приборов достаточно высока, и покупка дорогого пискателя для разового использования вряд ли окупится. Поэтому в быту лучше применить более доступные и недорогие методы поиска скрытой электропроводки.
Как найти проводку в стене с помощью мультиметра?
В мастерской домашнего мастера или автолюбителя часто имеется мультиметр. Такой прибор позволяет измерять переменный ток и напряжение, другие электрические величины. Его возможности с успехом можно использовать для поиска скрытой электропроводки Ниже будут описаны два способа опробованные на практике и дающие неплохие результаты.
Первый способ заключается в превращении мультиметра в регистрирующий прибор, реагирующий на магнитную составляющую электромагнитного поля.
Для обнаружения электрического кабеля проложенного в стене, к мультиметру нужно подключить катушку с большим количеством витков. Чем больше витков будет у катушки, тем чувствительнее получится прибор. В качестве сенсора можно использовать катушку от магнитного пускателя или электромагнитного реле. Наличие сердечника принципиального значения не имеет. Переключив мультиметр с подключенной катушкой на измерение переменоого тока в миллиамперметрах или напряжения в милливольтах, мы получим комбинацию сенсора и регистрирующего прибора. Передвигая катушку по поверхности стены и следя за максимальными показаниями прибора можно определить место прокладки электрического кабеля.
Напомним. Для увеличения точности метода к искомой линии должна быть подключена мощная нагрузка.
Второй способ основан на регистрации электрического поля. В этом случае для превращения мультиметра в искатель скрытой проводки потребуется полевой транзистор со встроенным или изолированным каналом.
Исток и сток полевого транзистора подключают к клеммам прибора в соответствии с полярностью транзистора. Мультиметр переводят в режим измерения сопротивления. В собранной таким образом установке затвор «полевика» будет служить сенсором реагирующим на переменное электрическое поле. Для увеличения чувствительности «искателя» к затвору транзистора целесообразно припаять небольшой отрезок провода.
Работает такая установка следующим образом. Наведенное на затворе переменное напряжение будет периодически открывать транзистор с частотой сети. При этом, мультиметр будет регистрировать уменьшение сопротивления проводящего канала полевого транзистора. Чем меньше сопротивление – тем ближе затвор к источнику электрического поля, которым является провод находящийся под напряжением.
Внимание! Второй способ работает только при подаче напряжения на электрические провода.
Существует и третий способ позволяющий найти скрытую электропроводку с помощью мультиметра.
Многие модели современных цифровых измерительных приборов имеют встроенную функцию NCV (non-contact AC voltage) – бесконтактной регистрации электрического поля. Измерительный прибор, переведенный в режим NCV, превращается в регистратор переменного электрического поля. С его помощью удобно искать скрытые провода и кабели, находящиеся под напряжением. Во время измерений в режиме NCV увеличение частоты вспышек светового индикатора и увеличение частоты подачи звукового сигнала сигнализирует о приближении к источнику электрического поля.
Как найти проводку в стене с помощью смартфона?
Современные телефоны часто поражаю возможность выполнять самые неожиданные функции. В интернете можно найти приложения, которые, якобы, позволяют без дополнительного оборудования, с помощью одного смартфона обнаружить скрытую электропроводку. Разработчики подобных программ утверждают, что их приложения используют встроенные магнетометры телефонов. К сожалению, практика показывает, что программы для смартфонов, предназначенные обнаруживать скрытые провода, работают плохо.
По-видимому, это связано с некорректным использованием магнитометров, которые «заточены» на работу со слабыми постоянными магнитными полями и не могут регистрировать переменное магнитное поле с большой индукцией.
Как найти электрические провода в ваших стенах?
Неосторожное сверление любых стен чрезвычайно опасно, так как в ваших стенах есть электрические провода по всему дому, найдите их!
Даже подвешивание рамы для картины может быть опасным, если вы забьете гвоздь не в том месте.
Любая электрическая авария, которая приводит к поражению электрическим током, короткому замыканию или возгоранию, подвергает опасности всех в доме.
Чтобы свести к минимуму риск поражения электрическим током и повреждения электропроводки, всегда используйте индикатор для проводов или электрических цепей, прежде чем сверлить стену в вашем доме.
В этой статье вы также научитесь использовать трассировщики на основе розеток и свинца, чтобы защитить себя при ремонте дома.
Мы обсудили, как найти электрические провода в ваших стенах и как избежать ударов по проводам во время сверления или работы над любым проектом «сделай сам», но как вы можете найти провод в стене?
Мы здесь, чтобы помочь вам!
Поехали!
1. Используйте магнитный искатель стержней:
Искатель стержней идентифицирует провода, которые удерживают ваши стены.
Магнитные искатели шипов пользуются большой популярностью как среди домовладельцев, так и среди профессионалов.
Магнитный искатель стержней использует магнит для обнаружения гвоздей и шурупов, которые скрепляют вашу стену.
Просто сдвиньте искатель стоек горизонтально, прижав его к выбранной стене.
Провода обычно размещаются в таком положении, чтобы их было легче найти.
Каждый раз, когда магнитный искатель срабатывает, используйте малярную ленту, чтобы отметить место.
Пока вы закончите, у вас будет отличное представление о том, каких мест следует избегать при сверлении стены.
2. Используйте детектор электрических проводов для поиска проводов:
Детектор электрических проводов — еще один инструмент, который можно использовать для поиска скрытых электрических линий.
При обнаружении активного электрического тока это устройство посылает сигнал.
В то время как некоторые детекторы могут обнаруживать провода только через гипсокартон, другие могут обнаруживать провода даже через бетон.
Подключите проводной детектор к розетке, расположенной рядом с областью, которую вы хотите проверить.
Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.
Передатчик и приемник составляют единое целое.
Передатчик подключен к розетке и посылает сигнал по сети проводов, проходящих через стену.
Приемник поймает этот сигнал и покажет расположение проводов.
Чтобы найти кабели внутри стены, наклоните приемник горизонтально, лучше всего начать с розетки и двигаться наружу.
Держите приемник у стены в идеальном положении для точного считывания.
Малярную ленту можно использовать, чтобы указать, где был обнаружен электрический сигнал, чтобы вы знали, где не сверлить.
3. Использование электрического искателя:
В отличие от магнитного искателя, электроника создает изменяющееся электрическое поле, когда проходит по стенной стойке.
Детектор шпилек с функцией обнаружения проводов переменного тока — это самое простое оборудование для поиска электрических проводов в ваших стенах.
Вы можете использовать эти искатели шипов для поиска электрических токов внутри стен.
Вы сможете определить расположение и направление кабелей.
Электронный искатель стоек следует перемещать горизонтально вдоль стены.
При обнаружении стойки в стене раздается звук или мигает свет.
Отметьте место всякий раз, когда вы получаете сигнал от искателя, чтобы вы знали, какие области вашей стены следует избегать.
4. Воспользуйтесь видеокамерой:
Несмотря на то, что искатели шпилек могут быть весьма полезными для поиска шпилек и, в конечном счете, электропроводки за стенами, вы можете поискать их.
Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент будет вам очень полезен.
Вы можете заглянуть внутрь своей стены с помощью камеры с гибким прицелом.
Когда будут известны точные места и маршрут, вы можете быть уверены, что места, которые вы решите пробурить или забить, полностью безопасны.
Имейте в виду, что внутри ваших стен абсолютно темно. Купите телескопическую камеру с установленным на ней мощным светом.
Вы можете приобрести камеру с ночным видением, если хотите потратить немного больше денег.
Перед покупкой видеокамеры подумайте о качестве видео: размытое видео не поможет обнаружить проводку за стенами.
Чтобы сфотографировать вашу сложную систему электропроводки, ваша камера должна быть достаточно проворной, чтобы преодолевать препятствия и огибать крутые повороты.
5. Используйте чертеж:
Получение текущих электрических схем вашего дома — это самый быстрый и практичный способ найти электрические провода в ваших стенах.
Благодаря этим планам вы получите точную карту расположения проводов. Вы также будете знать, какой автоматический выключатель назначен каждой комнате в вашем доме.
Эти чертежи потребуются, если вы собираетесь настраивать свои электрические цепи или проводить значительные модификации дома в каждой комнате.
Вы не сможете получить полное представление о своей электрической системе только с помощью искателей шпилек и детекторов проводов.
Эти чертежи можно получить в вашей строительной компании или в органах местного самоуправления.
6. Введите идентификацию:
Другая стратегия заключается в логическом рассмотрении электромонтажных работ.
Как вы знаете, розетка находится рядом, а проводка в стене проходит горизонтально.
Благодаря наличию поблизости розетки можно предположить примерное расположение проводов.
Выключите питание перед тем, как начать сверлить стену, на случай, если ваша оценка была ошибочной.
Некоторые меры безопасности при поиске электрических проводов:
- Обычно при работе с электрическими компонентами существует определенный риск.
- При поиске проводов внутри стен не забывайте соблюдать меры предосторожности, основанные на здравом смысле.
- И прежде чем вы начнете сверлить или стучать в свои внутренности, убедитесь, что вас заметят.
- Перед отключением автоматического выключателя в месте, где вы собираетесь проверить электрическую проводку, отключите все оборудование.
- Если во время работы недостаточно света, держите рядом фонарик.
- Обязательно используйте инструменты в перчатках и защитных очках, если вы планируете просверлить небольшое отверстие в стене для видеокамеры.
- Если вы не уверены, находятся ли провода под напряжением, избегайте контакта с внутренней частью стены.
- Если у вас есть какие-либо вопросы о процедуре, обратитесь к квалифицированному электрику.
Часто задаваемые вопросы: как найти электрические провода в стенах?
Q1. Как определить оборванный электрический провод?
К счастью, при проверке целостности цепи прибор, известный как стандартный мультиметр, может работать как определитель обрыва провода.
Провод можно отремонтировать или заменить после определения места обрыва.
Q2. Как можно отследить провод без питания?
Чтобы найти провода в стенах, используйте магнитный или электрический искатель.
Вы также можете использовать детектор напряжения или тестер неоновых цепей, чтобы определить, находится ли конкретный провод под напряжением.
Если определенные кабели в вашей стене запутались с другими, эти инструменты также могут помочь вам отследить эти провода.
Q3. Как размещаются электрические провода внутри кирпичных стен?
Вы можете обнаружить провода в стене с помощью электрического или магнитного искателя.
Металлические гвозди можно найти в стенных стойках с помощью магнитного искателя.
Когда электронный искатель гвоздей входит в более плотную область стены, небольшое электрическое поле вызывает изменения.
Заключение:
Существуют различные методы поиска электрических проводов в стенах. Также можно выбрать камеру с оптическим прицелом, детектор электрических проводов или различные искатели шипов.
Очень важно знать, какой гаджет лучше всего соответствует вашим требованиям и уровню опыта.
Соблюдайте осторожность и надевайте защитное снаряжение при использовании того или иного метода.
Вы можете выполнять ремонтные или отделочные работы, не беспокоясь о схеме проводов в ваших стенах.
Как найти электрические провода в стенах (3 метода)
Каждый раз, когда вам нужно сверлить стену, вам нужно знать расположение электрических проводов.
Сверление в стене без этих знаний может привести к поражению электрическим током.
Вы также можете просверлить сантехнику.
Вам нужен способ найти электрические провода в стене.
Как найти электрические провода в стенах (шаг за шагом)
Существует три основных метода поиска электрических проводов за стандартным гипсокартоном.
Вам нужно будет использовать несколько разных методов, чтобы найти электрические провода в бетонных стенах.
Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.
Выполните следующие действия, чтобы безопасно их найти.
Метод 1. Детектор электрических проводов
Этот метод требует использования детектора электрических проводов.
Доступно несколько типов.
Некоторые лучше обнаруживают через одни материалы, чем через другие.
Они также могут обнаруживать другие объекты в стене, такие как водопровод и дерево.
Детектор электрического провода работает, излучая сигнал через провод.
Этот сигнал действует как датчик.
В некоторых случаях провод, который вы ищете, должен быть под напряжением, чтобы детектор работал.
Другие не требуют, чтобы провод был под напряжением.
Эти извещатели, как правило, дешевле, чем извещатели с проводом под напряжением.
В качестве меры предосторожности, если извещателю не требуется, чтобы провод был под напряжением, отключите питание с помощью автоматического выключателя.
Как только датчик проходит через провод, приемник улавливает его.
Устройство издаст звук, загорится или покажет вам, что в этом месте есть провод.
Выполните следующие действия, чтобы правильно использовать электрическое проводное устройство.
Шаг 1. Приобретите подходящий детектор электрических проводов
Зайдя в хозяйственный магазин, вы обнаружите множество различных детекторов электрических проводов.
Они классифицируются как искатели шипов, поэтому вы найдете их в этом разделе хозяйственного магазина.
При покупке детектора электрических проводов обратите внимание на материал вашей стены.
Если это гипсокартон, то подойдет любой простой детектор электрических проводов.
Если это бетон или что-то другое, то может понадобиться специальный детектор.
Вы также должны подумать, хотите ли вы найти что-нибудь еще внутри стены.
Многие детекторы также могут определить, где в стене находится водопровод.
Если вам нужна эта функция, возможно, стоит потратить дополнительные деньги на поиск детектора, способного выполнять эту функцию.
И последнее, на что нужно обратить внимание, это если вас волнует, должен ли провод быть под напряжением или нет.
Если вы опасаетесь оставлять питание включенным во время поиска, вам нужно найти неактивный детектор электрических проводов.
Если вас не смущают провода под напряжением, вы можете выбрать детектор проводов под напряжением.
Детекторы не под напряжением дешевле, чем извещатели под напряжением.
В противном случае вам понадобится только обычный детектор электрических проводов, который покажет вам, где находится провод в стене.
Шаг 2. Включите передатчик в розетку рядом с зоной проверки
Стандартные детекторы электрических проводов имеют дальность обнаружения три метра.
Вам нужно быть как можно ближе к области, которую вы хотите обыскать.
Чем ближе вы находитесь, тем точнее показания вы получите.
Откройте коробку с детектором электрических проводов.
Он состоит из двух частей.
Передатчик доставляет зонд по электрическому проводу.
Приемник улавливает зонд, когда тот приближается к нему в стене.
Передатчик — это часть, которая подключается к розетке.
Включите его в розетку, ближайшую к зоне проверки.
Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или дают более точные результаты.
Шаг 3. Включите передатчик и приемник
После того, как передатчик окажется в розетке, вам необходимо включить и передатчик, и приемник.
Это так же просто, как найти кнопку питания и нажать ее.
Обратитесь к руководству, если вы не можете найти кнопку питания.
Шаг 4. Используйте руководство, чтобы узнать, как держать приемник
Для получения точных результатов необходимо правильно держать приемник.
Некоторые приемники должны быть прислонены к стене, чтобы обнаружить зонд в проводе.
Другие нужно держать под углом.
Руководство подскажет вам, как держать приемник, чтобы получить четкий результат.
Шаг 5. Передача сигнала А
Нажмите кнопку сигнала на передатчике.
Он начнет подавать зонд или сигнал через провод в стене.
Используйте приемник, чтобы найти сигнал.
Переместите приемник в горизонтальном направлении, чтобы найти зонд.
Это потому, что электрические провода проходят через стену горизонтально и вертикально.
Шаг 6. Поиск сигнала
Поиск провода может занять некоторое время.
Совет: начните с выхода и медленно двигайтесь оттуда.
Вы также можете обыскать область, в которую вы собираетесь вбить гвоздь или шуруп.
Когда приемник обнаружит датчик, он предупредит вас.
Предупреждение может звучать как шум, приемник может загореться или может дать вам визуальную подсказку.
Следите за приемником, чтобы не пропустить сигнал.
Как только вы увидите сигнал, отметьте его место карандашом на стене.
Теперь вы знаете, что в этом месте есть электрический провод.
Способ 2. Магнитный искатель стержней
Другой метод заключается в использовании магнитного искателя стержней.
Это устройство полезно тем, что помогает найти гвозди в шпильках.
Стойки представляют собой деревянные балки, иногда металлические балки, поддерживающие стену.
Магнитный искатель стержней находит металлическую балку или гвозди в стержне, создавая магнитное поле.
Это помогает найти провода, потому что провода часто упираются в гвозди в шпильках.
Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.
Шаг 1: Приобретите подходящий магнитный искатель стержней
Как и детекторы электрических проводов, существует несколько типов магнитных искателей стержней.
Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.
Некоторые искатели шипов более точны, чем другие.
Обычно они дороже.
Другие также могут обнаруживать другие материалы в стене, такие как дерево.
Чтобы упростить работу, купите магнитный искатель шипов, специально предназначенный для той работы, для которой вы его используете.
Шаг 2. Обратитесь к руководству
Когда вы вернете магнитный искатель шпилек домой, найдите время, чтобы прочитать руководство.
В частности, вы хотите понять, как держать искатель шипов.
Как и в случае с детектором электрических проводов, если вы неправильно держите искатель гвоздей, это может снизить его точность.
Магнитные искатели гвоздей могут обнаруживать только так глубоко в стене.
Вам нужно сделать все возможное, чтобы повысить его точность.
Шаг 3. Включите искатель шипов
Если вашему искателю шипов требуется питание, включите его.
Не всем магнитным искателям требуется питание.
Вы можете прислонить его к стене и начать поиск.
После включения приложите искатель шпилек к стене в соответствии с инструкциями, приведенными в руководстве.
Переместите искатель шипов в горизонтальном направлении.
Провода проходят горизонтально в стене.
Шаг 4. Поиск сигнала
Магнитный искатель стержней работает, обнаруживая металл в гвоздях или шурупах в стене.
При обнаружении металла устройство подает сигнал.
Вам нужно найти этот сигнал, чтобы определить, где в стене находятся гвозди.
Иногда металлоискатель загорается, издает звук или подает визуальный сигнал, говорящий о том, что он обнаруживает металл.
Шаг 5. Отметьте область
Каждый раз, когда срабатывает искатель шипов, отмечайте место.
Вы получите общее представление о том, где находятся гвозди в стене.
Это говорит о том, что есть вероятность, что провода тоже есть.
Вы можете либо использовать детектор электрических проводов для получения более точных результатов, либо начать осторожно прибивать его гвоздями к стене.
Способ 3: Отверстие и камера
Этот метод идеально подходит для домовладельцев, которые не боятся немного повредить стены.
Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — посмотреть за ней.
Может помочь использование камеры с гибким прицелом.
Выполните следующие действия, чтобы проделать дыру в стене и с помощью камеры найти электрические провода в стенах вашего дома.
Шаг 1. Приобретите подходящую камеру с гибким прицелом
Внутри стены будет темно.
Из вашего дома может проникать свет.
Тем не менее, вы должны быть готовы к тому, что будет темно.
Вам нужна камера с гибким оптическим прицелом, оснащенная ночным видением или фонариком.
Гибкость также важна.
Позволяет поворачивать прицел в крутых поворотах, чтобы обойти препятствия.
Также следует учитывать качество камеры.
Если видео зернистое, вы не сможете определить, что такое электрический провод, а что визуальная обратная связь.
Подумайте о крупных инвестициях, чтобы получить желаемые результаты.
Шаг 2. Аккуратно прорежьте небольшое отверстие в стене
Прежде чем прорезать стену, выключите питание.
Вы можете сделать это, подойдя к автоматическому выключателю и выключив главный выключатель.
Это остановит поток энергии через ваш дом.
Теперь вы можете безопасно вырезать небольшое отверстие в стене.
Отверстие должно проходить параллельно области, которую вы хотите осмотреть.
Это не обязательно должна быть большая дыра.
Он просто должен быть достаточно большим, чтобы в него влезла камера.
Вы можете использовать универсальный нож, чтобы прорезать гипсокартон.
Двигайтесь медленно, чтобы не перерезать неожиданные провода или водопровод.
Один из советов — не резать рядом с розеткой.
Шаг 3. Вставьте камеру
Рекомендуется пометить кабель скотчем через каждые несколько дюймов.
Это скажет вам, насколько глубоко камера находится в стене.
Затем вы можете измерить на своей стороне стены, чтобы определить ее местоположение.
После того, как вы сделали метки, вы можете вставить камеру через отверстие.
Медленно идите и наведите камеру на стену, которую вы хотите осмотреть.
Смотрите на экран, чтобы правильно направить камеру.
Ищите электрические провода, идущие горизонтально по стене.
Шаг 4. Отметьте область
Используя отметки, сделанные на кабеле, измерьте на своей стороне стены, где находится камера.
Затем отметьте карандашом на стене, где проходят провода.
У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.
Снимите камеру обратно через отверстие.
Шаг 5. Залатайте дыру
Если вы сделали небольшое отверстие для камеры, то залатать его несложно.
Используйте обычную штукатурку для гипсокартона, чтобы заделать отверстие.
Затем покрасьте его в тон остальной части стены.
Как найти электрические провода в бетонных стенах
Хотя найти электрические провода в стандартном гипсокартоне легко, найти их в бетонных стенах намного сложнее.
Бетонные стены значительно толще гипсокартона.
Камень также затрудняет прохождение через него сигналов.
Тем не менее, есть несколько способов найти электрические провода в этих стенах.
Следуйте этим безопасным методам.
Способ 1. Обратитесь к чертежам
Возможно, вам даже не потребуется вскрывать стену или покупать какие-либо устройства.
Найти электрические провода в бетонной стене так же просто, как найти чертежи здания.
Возможно, вам придется поговорить с представителями местного округа, чтобы узнать, есть ли в их документации чертежи.
Они также могут помочь вам связаться со строителем.
Получение чертежей будет включать электрические работы.
Вы можете увидеть, где находятся провода, на чертежах конкретной стены, которую вам нужно осмотреть.
Этот метод требует некоторых усилий, но в долгосрочной перспективе он сэкономит вам деньги.
Метод 2: Использование логики
Другой метод заключается в логическом обдумывании организации электромонтажных работ.
Вы знаете, где в стене находится розетка.
Вы также знаете, что провода проходят по стене горизонтально.
Это позволяет определить приблизительное расположение проводов из-за близости розетки.
Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка окажется неверной.
Способ 3. Приобретите устройство для поиска бетонных стержней или детектор электрических проводов
Некоторые детекторы электрических проводов могут обнаруживать провода сквозь бетонные стены.
Как правило, они дороже других типов проволочных детекторов.
При выборе детектора электрических проводов учитывайте толщину бетонной стены.
Некоторые искатели шипов также могут проникать сквозь бетон для обнаружения металла.
Вы можете выбрать любой тип детектора, но вы должны убедиться, что тот, который вы выберете, способен проникать сквозь бетонные стены.
Шаг 1. Включите детектор электрических проводов в розетку или поднесите искатель стержней к стене
В зависимости от выбранного вами устройства сначала необходимо подключить детектор электрических проводов к розетке.
Для поиска шпилек нужно включить его или прислонить к стене.
Активировать сигнал в детекторе электрических проводов.
Шаг 2. Прикрепите приемник или искатель шипов к стене
Вы хотите максимально сократить расстояние между приемником или искателем шипов и проводом.
Плотно прижмите устройство к стене и ищите сигнал.
Как и в случае со стандартным гипсокартоном, двигайтесь горизонтально и ищите сигнал.
Шаг 3. Отметьте область
Когда прозвучит сигнал, отметьте бетонную стену.
Нельзя быть на 100% уверенным в точности прибора.
Таким образом, никогда не открывайте стену, не отключив питание.
Как найти электрические провода в стенах, когда провод сломан
Есть способ найти электрический провод, даже если он оборван.
Вам необходимо использовать трассировщик цепей.
Выполните следующие действия, чтобы с помощью анализатора цепей найти оборванный электрический провод.
Шаг 1. Включите детектор цепей в розетку.
Розетка должна быть близко к области, которую вы хотите осмотреть.
Включите трассировщик цепей и активируйте его для подачи сигнала.
Шаг 2. Проведите приемником вдоль стены
Пока передатчик генерирует сигнал, медленно проведите приемником вдоль стены.
Вы заметите, что он получает сигнал всякий раз, когда находит провод под напряжением.
Следуйте по проводу с приемником.
Шаг 3. Поиск потери сигнала
Просматривая провод с приемником, вы можете обнаружить, что сигнал пропадает.
Если он исчезает только в одном месте или на длительное время,
Это указывает на обрыв провода.
Отметьте область.
Теперь вы знаете, где оборванный провод, а где провод под напряжением.
Шаг 4. Отключите питание и откройте стену
Отключите питание, чтобы случайно не забить провода.
Затем откройте стену в отмеченной области, где находится оборванный провод.
