как нарезать резьбу на трубе в домашних условиях своими руками + видео

Евгений
Как нарезать резьбу на трубе в домашних условиях?

Для самостоятельной нарезки резьбы на металлической трубе вам придётся освоить технику выполнения данной процедуры, а также ознакомится с некоторыми особенностями. В домашних условиях это сделать непросто, но возможно. Для этого вам потребуется подготовить нужный инструмент и своими руками, как в видео, произвести нарезку.

Приемы нарезки и состав инструмента

В зависимости от типа и параметров резьбы, нарезать её в домашних условиях можно несколькими способами:

  • использовать специальные резцы и резьбовые гребенки;
  • с помощью плашек и специальных метчиков;
  • применение плоских или круглых плашек;
  • нарезать с помощью фрез.

Если требуется нарезать внешнюю резьбу, то лучшим советом будет обзавестись набором «клупп». Это специальный резьбонарезной комплект, в который входит набор цилиндрических плашек и рычаг-ручка.

Дополнительными инструментами и материалами, которые понадобятся вам, будут – тиски, шлифовальная и смазка.

Внимание! Тиски должны быть закреплены на столе или специальной столешнице и расстояние между губками в раскрытом состоянии должно позволять закрепить необходимую для нарезки трубу.

Этапы нарезки резьбы

Для нарезки наружной резьбы нужно:

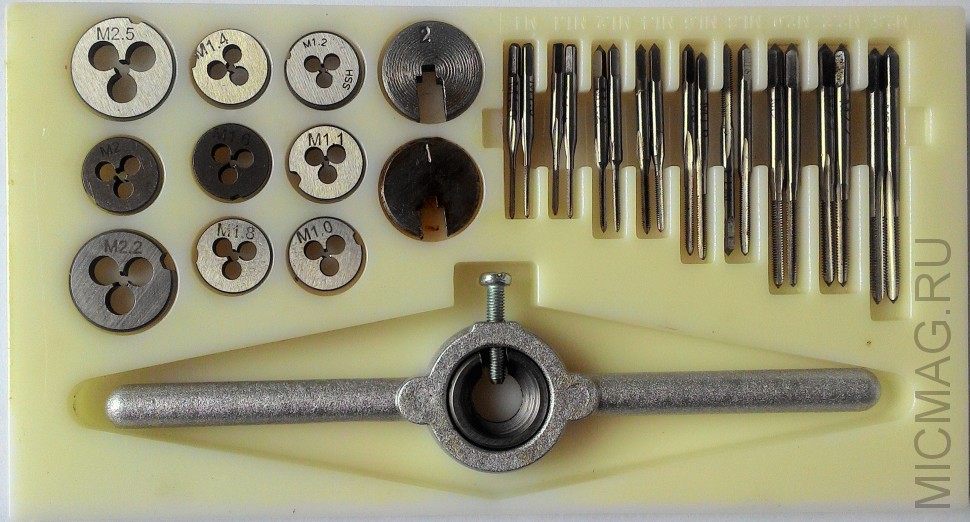

Набор необходимых инструментов

  • При наличии старой резьбы на трубе для начала нужно срезать этот участок. Для этого закрепите трубу в тисках и воспользуйтесь обрезной машинкой. Следите, чтобы срез получился ровный и был строго перпендикулярен оси трубы;
  • Далее нужно воспользоваться шлифовальной машинкой и снять наружную фаску в месте среза. Это необходимо для более плавного начала резьбы;
  • Соберите инструмент и установите необходимую по диаметру плашку;
  • Медленно начинайте крутить плашку по кругу, при этом не забывайте, что после прохождения каждых 2-3 витков, нужно прокручивать в обратную сторону, для более четкой нарезки резьбы.

Совет. Для облегчения нарезки постоянно используйте масло или специальную смазку. Если этого под рукой не оказалось, можно воспользоваться простым «дедовским» способом и смазать плашку салом.

  • После нарезки резьбы нужной длины удалите все металлические опилки с помощью щетки и проверьте качество резьбы, накрутив гайку.

Для нарезки внутренней резьбы:

  • Для начала следует определить, какого диаметра резьба вам нужна. Для этого воспользуйтесь штангенциркулем и измерьте резьбу на объекте, который вы собираетесь вкручивать;

Создание резьбы

  • Если требуется, просверлите отверстие с помощью электродрели и нужного по диаметру сверла;
  • Удалите металлические опилки и приступайте к нарезке. Для этого закрепите трубу в тисках, возьмите метчик требуемого диаметра и начинайте аккуратно крутить его в нужную сторону.
  • Также как и для наружной резьбы, после 2-3 витков требуется прогнать метчик в обратную сторону. Не забывайте при этом действии смазывать метчик и место нарезки.
  • Очистите трубу от металлических опилок и проверьте правильность нарезки резьбы.

Более подробно этапы нарезки можно увидеть в специальном видео.

Нарезка трубы: видео

Нарезка резьбы на трубах: инструмент, приспособления, устройства, способы

В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

Нарезка резьбы на токарном станке
Нарезка резьбы на специализированном резьбонарезном станке

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т. п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

 Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

  1. Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
  2. На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.

    Плашки для нарезания резьбы

  3. Вращая рукоятками плашкодержатель, производят нарезку резьбы примерно на 5…6 оборотов. После этого усилие операции увеличивается, что связано как с фрикционным воздействием стружки, так и с уменьшением количества смазки между контактными поверхностями. Поэтому процесс приостанавливают, и добавляют смазку в рабочую зону, при этом инструмент лучше отвести на один оборот назад.
  4. После прохода черновой плашки используют чистовую, которая обычно входит в комплект. Порядок работ – такой же. Вращение всегда производится по часовой стрелке. Важно не увеличивать темп нарезания, поскольку при этом увеличивается температура инструмента, а труба дополнительно нагружается изгибающими усилиями.

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

  1. Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
  2. Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
  3. Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
  4. При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Устройство

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

как нарезать внутреннюю и внешнюю трубную резьбу на трубах водопровода

Для сборки современных трубопроводов могут применяться трубы из пластика или металла, при чем для соединения пластиковых труб используется сварочный аппарат. Что касается металлических изделий, то их сборка предусматривает наличие резьбовых фитингов: это обеспечивает максимальную прочность соединения. Для реализации этого способа резьбу потребуется нарезать и на самих трубах.

Какой нужен инструмент

Нарезание резьбы на трубах потребует обязательного наличия следующих приспособлений:

  1. Рулетка, карандаш, штангенциркуль. Чтобы собрать трубопровод, необходимо заранее разработать схему. Вначале берется труба с указанной длиной: разметка производится рулеткой и карандашом. Штангенциркулем проводится замер диаметра и подбор подходящих приспособлений. При разметке важно соблюдать значительную точность и аккуратность, так как любое отклонение от заданного размера приводит к нарушению правильности всей конструкции. Как следствие, в таких случаях нередко приходится переделывать весь трубопровод.
  2. Болгарка. При помощи данного инструмента осуществляют порезку труб согласно нанесенным меткам. Эти же функции может выполнить и простая ножовка по металлу.
  3. Тиски. Во время работы труба должна быть надежно зафиксирована в строго горизонтальном положении.
  4. Машинное масло или другая смазка. Для облегчения ручной нарезки резьбы практикуется смазывание инструмента и обрабатываемого участка специальным веществом.
  5. Инструменты для нарезки резьбы. Трубную резьбу можно нарезать клуппом, плашкой или метчиком. Какой именно инструмент использовать, зависит от вида нарезаемой резьбы и предпочтений исполнителя. Для разных работ используется различный набор для нарезки резьбы на трубах, в зависимости от ситуации. Наружная резьба нарезается плашкой, удерживание которой осуществляется клуппом или плашкодержателем. Для нанесение внутренней резьбы понадобятся метчики.

Самостоятельное нарезание резьбы

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

  1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
  2. Чистка участка под резьбу. С того места, где будет нарезаться трубная резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
  3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Нарезание резьбы при помощи клуппа

Клупп используют для нарезания наружной резьбы, для чего потребуются следующие операции:

  • Подобрать клупп с нужным диаметром. Чтоб провести подбор правильно, нужно обязательно сверяться по штангенциркулю.
  • Смазывание внутренней полости клуппа и подготовленного участка на трубе при помощи машинного масла.
  • Установка клуппа внутрь трубы, для облегчения вращательных движений. Как правило, такие держатели входят в комплект по нарезке резьбы на трубах. Читайте также: «Как использовать клупп трубный при нарезке резьбы».
  • Фиксация трубы в тиски. Это потребуется во время первоначального сбора трубопровода. Если же водопроводную трубу оснащают резьбой во время ремонтных мероприятий, нарезка резьбы осуществляется по месту.
  • Установка клуппа на подготовленный участок и начало вращательных движений. Таким образом осуществляется непосредственное нарезание резьбы. После проведения нескольких вращений клупп отводят обратно на 90 градусов, чтобы снять образовавшуюся в результате нарезки стружку. По завершению работы проводится полное удаление масла.

Как нарезать резьбу на трубе возле стены? Если резьба нарезается по месту на трубопроводе, который проходит рядом со стеной, то это может вызвать помехи для вращательных движений. В таком случае приходится каждый раз, когда трубка-держатель упирается в стену, переставлять ее в другое положение. Сам же нарезной инструмент должен оставаться в одном положении.

Нарезание резьбы при помощи плашки

Как нарезать резьбу плашкой на трубе? Плашки бывают круглыми и раздвижными. Круглые плашки могут иметь разный диаметр, в зависимости от диаметра трубы. Что касается раздвижных моделей, с помощью этого универсального инструмента можно обрабатывать трубы разного диаметра: для большего удобства он комплектуется специальным держателем. Большая популярность плашек объясняется их дешевизной. Перед началом работы проводится подготовка трубы по вышеописанной процедуре. Читайте также: «Как выполняется нарезка резьбы на трубах в зависимости от её вида».

Для проведения самой работы по нарезанию резьбы на трубе при помощи плашки предлагается следующая схема:

  • Подбор штангенциркулем подходящего плашки с подходящим диаметром.
  • Смазывание инструмента и обрабатываемого участка трубы любой смазкой.
  • Фиксация плашки внутри специального держателя. Крепление резьбовых лерок (плашек) в держателе должно быть очень прочным. При несоблюдении этого условия наблюдается перекос в нанесении резьбы, что делает место соединения очень ненадежным, вплоть до появления протечек.
  • Вращение плашкодержателя в правильном направлении. После проделывания нескольких вращений проделывается та же процедура, что и при использовании клуппа: таким образом появляется возможность убрать образовавшуюся стружку. Для этих целей приспособление нужно немного отвинтить обратно.
  • По окончанию работы проводится чистка инструмента и трубы от смазочного материала.

Первая стадия осуществляется черновыми плашками, осуществляющие четкое прорезание трубы, однако точность резьбы в этом случае незначительна. Для окончательной нарезки применяется чистовая плашка.

Нарезка внутренней резьбы на трубах

Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.

Нарезка внутренней резьбы проводиться в таком порядке:

  1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
  2. Подборка метчика подходящего диаметра.
  3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
  4. Начало вращательных движений. Их нужно совершать по часовой стрелке.

Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.

как нарезать по трубам своими руками, инструмент для водопроводной трубы


Содержание:


При работе с трубопроводом всегда возникает необходимость врезки в магистраль. Прокладка отопления или водопровода, ремонт или замена – все эти операции требуют немалых усилий. Раньше все подобные операции выполнялись при помощи сварки, и трудозатрат при этом был много. Кроме того, к бытовым условиям такой метод применить точно нельзя – сварочный аппарат есть не у всех, да и работать с ним сложно.



К тому же, сварка подходит исключительно для металлических труб, а сейчас практически повсеместно используются пластиковые изделия или комбинированная схема. Для обустройства трубопровода используются резьбовые соединения. О том, как выполняется нарезка резьбы на трубах, и пойдет речь в этой статье.

Виды трубной резьбы


Нарезка резьбы на трубах – это понятная и достаточно простая задача, для выполнения которой требуется минимум знаний и умений. Впрочем, разобраться в основных аспектах этой работы нужно. Например, необходимо понимать отличия между правой и левой резьбой, да и разница между дюймовой и метрической резьбой тоже имеется, и знать ее нужно.


Классификация трубной резьбы в зависимости от единиц измерения:

  1. Дюймовая. Как следует из названия, такая резьба измеряется в дюймах. Форма профиля – треугольник с двумя равными сторонами, имеющий угол 55 градусов при вершине. За счет большего шага удается достичь более крупного профиля и резьбы.
  2. Метрическая. Единицами измерения в данном случае являются миллиметры. Профиль имеет форму равностороннего треугольника. Шаг резьбы меньше, чем у дюймовых аналогов.



Классификация в зависимости от направления резьбы:

  • Левая – если гайка накручивается в левую сторону;
  • Правая – если гайка закручивается, соответственно, в правую сторону.


При нарезке резьбы обычно используется дюймовая система измерений, а для измерения крепежных деталей применяется метрическая система.


Также нужно знать, что качественная самостоятельная резьба по трубам возможна только в том случае, если диаметр инструмента соответствует предъявленным требованиям к итоговому результату.

Инструменты для нарезки


Нарезать резьбу на трубе можно только при наличии одного из специальных инструментов, среди которых наиболее ярко выделяются следующие:

  • Метчики;
  • Плашка;
  • Клупп.


Метчики – это инструмент, внешне представляющий собой винт. Данные приспособления позволяют нарезать внутреннюю резьбу, вырезая стружечные канавки. Для фиксации метчика на станке в первом имеется хвостовик.



Есть немало видов метчиков, подходящих для самых разных задач. Впрочем, все разнообразие данных приспособлений можно свести к двум основным видам – один для первичной обработки, другой – для финального прохода по резьбе. Разница между этими метчиками, идущими в одном комплекте, заключается в глубине прорезывания канавки.


Плашка – это еще одно приспособление, позволяющее нарезать резьбу на трубах. Конструкция проста – есть гайка с отверстиями по бокам, за счет которых и создается режущий край приспособления.


Плашки отличаются своей формой и могут быть:

  • Круглыми;
  • Разрезными;
  • Раздвижными;
  • Цельными.




Также для создания резьбы используется клупп – специфический инструмент с направляющей, центрирующей плашку по заготовке. Клупп для нарезки резьбы на трубах может быть ручным и электрическим. Последний вариант, разумеется, гораздо удобнее, но приобретать его для разового домашнего использования нецелесообразно. В продаже имеются как разобранные клуппы, так и комплекты, в которые входят все необходимые элементы.



Как видно, подходящий для нарезки резьбы на трубах инструмент может быть достаточно разным, но смысл от этого не меняется – создание спиралеобразных канавок можно выполнять при помощи любого из описанных приспособлений.  Читайте также: «Как использовать резьборез для труб – правила нарезания резьбы».

Внешняя нарезка трубной резьбы


Чтобы нарезать резьбу на водопроводной трубе, необходимо воспользоваться следующим алгоритмом:

  1. Сначала при помощи шлифовальной машинки отрезается поврежденная часть трубы (тот участок, где была старая резьба или обнаружены следы коррозии). Важно добиться того, чтобы срез был перпендикулярным – это упростит работу и даст возможность накручивать переходники. Трубу нужно зафиксировать тисками или удерживать при помощи газового ключа.
  2. Для легкого накручивания плашки с трубы нужно снять фаску, для чего нужно немного срезать края трубы, чтобы она стала тоньше. Перед нарезкой участок с будущей резьбой стоит смазать для облегчения работы.
  3. Держатель плашек переключается в режим «по часовой стрелке», и резьба нарезается. После нескольких витков в одну сторону стоит сделать пару-тройку витков в другую, чтобы полученная стружка выпала и не мешала дальнейшей работе.
  4. После работы стружка, опилки и смазка обязательно удаляются с трубы, и на этом нарезка завершается.



Чтобы удостовериться в правильности резьбы, нужно попробовать накрутить на резьбу то, что в дальнейшем будет установлено на постоянной основе. Такая операция позволит точно узнать, насколько созданная резьба оправдывает свое предназначение. Если проверка прошла успешно, то можно смело приступать к монтажу планируемой системы.



Заключение


Нарезка резьбы на трубах – это вполне посильная задача, которая без проблем решается даже в домашних условиях. Данная статья подробно объясняет, как нарезать резьбу на трубе своими руками. Весь алгоритм сводится к тому, что нужно подготовить материал и инструменты, а после этого грамотно выполнить работу, после чего на трубе появится соответствующая поставленным задачам резьба.

Услуга нарезка резьбы

Услуга нарезка резьбы относится к процедурам, технология которых давно стандартизирована и отработана.



Это даже в домашних условиях легко сделать – если необходимо нарезать простую резьбу на пре небольших труб или болтов, то в данном случае несложно будет все выполнить вручную.



С подобной задачей за полчаса справится и один человек. Однако если за подобное же время необходимо будет нарезать резьбу на тысячах или сотнях болтов, то для этого нужна будет хорошо оснащенная и большая металлообрабатывающая компания, такая как наша.



Наши услуги по нарезанию резьбы различных типов



Наша металлообрабатывающая компания предоставляет услуги по нарезанию резьбы различных типов, в том числе и нестандартные детали из конструкционных и строительных сталей, а также цветных сплавов. На нашем заводе вы всегда можете заказать:

  • Нарезание конической резьбы по зарубежным и российским стандартам.
  • Трубной резьбы по зарубежным и российским стандартам.
  • Нарезание наружной резьбы (дюймовая, метрическая).
  • Внутренней резьбы (дюймовая, метрическая).
  • Сложные виды. Нарезание на токарном станке резьбы (многозаходная, прямоугольная, трапецеидальная).

Технологии, оборудование, возможности



Услуга нарезка резьбы всех типов осуществляется на нашем заводе, на современном высокотехнологичном оборудовании с программным управлением. В нашей компании также используются резьбонарезные специализированные станки. Они дают возможность с высокой точностью и быстро осуществлять заказы по нарезанию трубной резьбы, чей диаметр достигает до 50 миллиметров, а также производить болты диаметром от 6 до 52 миллиметров.





Работа на токарном оборудовании предоставляет возможность поучить профиль, который отличается от треугольного. Наша компания также может производить шариковинтовые пары и червячные передачи. Нам для этого достаточно станки перенастроить на прямоугольный или трапецеидальный профиль. На нашем заводе нарезание трапецеидальной резьбы осуществляется самым производительным способом углубления предварительной канавки, а затем профиль обрабатывается двумя резцами.



В нашей компании не имеется изношенного или старого оборудования, из новых станков состоит наш технический парк. Гарантируется заказчику точное соблюдение срокам и соответствие допусками. Вот почему услуга нарезка резьбы в нашей компании пользуется столь высокой популярностью.



Стандарты резьбы в мире



Несколько стандартов используется в мире, поэтому довольно запутанной выглядит ситуация. Еще и тем осложняется положение, что в некоторых отраслях используются традиционно стандарты, которые не применяются в целом по России (к примеру, нефтяная отрасль). Поэтому нарезание на трубах наружной резьбы для буровой осуществляется с прочими соотношениями в сравнении с водопроводной трубой. Мы в целях лучшего понимания приведем данные, которые во всем помогут вам разобраться.



В нашей компании и в целом по России применяются следующие виды резьб:

  • Дюймовая коническая с углом профиля 60о ГОСТ 6111 (нарезание резьбы для воздушных, водяных, масляных и топливных трубопроводов станков и машин).
  • Цилиндрическая трубная ГОСТ 6357, коническая трубная ГОСТ 6211 (резьбовые конические соединения, а также нарезка на конусе наружной резьбы для соединения с цилиндрической внутренней).
  • Метрическая, шаг и диаметр определяет ГОСТ 8724, профиль – ГОСТ 9150.

Как нарезать резьбу метчиком



Метчик – это специализированный инструмент, при помощи которого нарезается внутренняя резьба, т.е. в отверстии. Как правило, не требуется нарезка внешней резьбы, поскольку шурупы и винты уже с готовой резьбой продаются, а вот не всегда есть резьба в отверстии, поэтому мы, в первую очередь, и расскажем о нарезке внутренней резьбы. Нам также кроме метчиков понадобиться сверло. Вначале просверливаем отверстие необходимого диаметра и снимаем фаску для того, чтобы в отверстие можно было зайти метчиком. Напоминаем, что фаской именуют скос в самом начале или на торце отверстия. Для качественной и четкой резьбы нам понадобится три метчика.



Первый метчик, должен быть черновым, его применяем для начального прохода в отверстие. Черновой метчик узнать можно по риске, которая опоясывает его в верхней части метчика. Проведя вперед-назад несколько циклов, смазывая периодически черновой метчик. Двумя рисками помечается средний метчик. Также необходимо им в отверстии провести несколько циклов, после прохождения каждого цикла необходимо смазывать метчик. И, наконец, специалисты рекомендуют для окончательной отделки использовать чистовой метчик, на котором имеется уже три риски. После прохождения циклов чистовым метчиком вы получите очень четкую и полноценную резьбу.



Здесь необходимо заметить, что для того чтобы нарезать отверстия максимальным диаметром 3 миллиметра хватает и двух метчиков. Кроме того, если нарезаете вы глухое отверстие (не на всю толщину материала), не обходимо после прохождения каждого цикла, не только промазывать метчик, но и удалять опилки, которые в его канавке скапливаются при помощи тряпки.



Нарезка внешней резьбы



В данном случае нам потребуются вороток, тиски и плашка с необходимым шагом резьбы и диаметром. Берем металлический подготовленный стержень, его в исках крепко зажимаем и снимаем фаску надфилем или, к примеру, специальным бархатным напильником. Потом при помощи воротк4а на конец стержня надеваем плашку, который необходимо перед этим смазать обильно машинным маслом. Теперь на стержень навинчиваем плашку, нажимая на нее слегка.



Примерно сделав полтора оборота, отвинчиваем на пол оборота назад плашку, затем вперед снова на полтора оборота и снова немного назад до получения необходимой глубины резьбы. В процессе осуществления этой работы следите внимательно за тем, чтобы перекосов не возникало.

Как нарезать резьбу на трубе отопления и водопровода: плашка и почий инструмент

На чтение 9 мин Просмотров 574 Опубликовано

Стальные трубы при устройстве водопровода или газопровода в квартире не потеряли своей популярности. Актуальным остается вопрос — как нарезать резьбу на трубе, чтобы обеспечить надежное соединение отдельных элементов системы. Существуют различные способы, на которых остановимся подробнее.

Описание резьбы и ее параметров

Это винтовая канавка, которая нарезается на поверхности круглой или конической формы. Характеризуется следующими постоянными параметрами: расстояние между витками, неизменная геометрическая форма канавки, глубина нарезки. Используется для получения разъемных резьбовых соединений в различных механизмах и конструкциях.

Резьба бывает наружной или внутренней. На поверхности трубы или стержня нарезается наружная резьба. Внутренняя выполняется внутри отверстия. Это может быть внутренняя стенка трубы, муфты, гайки или других сантехнических устройств.

Нарезка внутренней резьбы метчиком и воротком

К характеристикам резьбы относят:

  1. Шаг. Расстояние между рядом расположенными вершинами или впадинами. Измерение производят вдоль резьбовой оси.
  2. Глубина. Это половина разницы между наружным и внутренним диаметрами.
  3. Профиль. При нарезании резьбы на трубах чаще применяется треугольный профиль. В различных механизмах и кинематических схемах используют трапецеидальную, прямоугольную или круглую форму.
  4. Угол профиля. Зависит от его высоты и шага.
  5. Длина участка нарезки резьбы.

Важно отметить, что коническая резьба образует плотное, герметизирующее соединение, но выполнить его можно только на специализированном оборудовании. Нарезать ее на водопроводных трубах своими руками практически невозможно.

Стандарты резьбовых соединений для трубопроводов

Государственными стандартами нормируются такие виды, как метрическая, трубная цилиндрическая, трубная коническая, известны некоторые нестандартные виды, которые в домашнем обиходе не применяются.

Читайте также

Как ровно отрезать трубу под углом 45 или 90 градусов болгаркой или ножовкой
Если с задачей – как ровно отрезать трубу — при желании сможет справиться почти каждый, то выполнить правильный угловой рез трубы, притом в домашних условиях, значительно сложнее. И уж совсем сложно…



Метрическая

Это самый распространенный вид. Ее параметры определяет ГОСТ 9150-81. Свое название получила из-за использования метрической системы в характеристиках. Диаметр дается в миллиметрах. Имеет треугольную форму и постоянный угол профиля 600. Обозначение метрической резьбы начинается с заглавной буквы М, далее указывают диаметр в мм, к примеру, М20.

Метрическая резьба имеет крупный шаг и несколько мелких. Крупный шаг в обозначении не указывается, его размер соответствует диаметру. Мелкий шаг составляет определенную величину, которая приводится в обозначении. Метрическая резьба чаще правосторонняя, если используется левосторонний вариант, в обозначение добавляются буквы LH.

Примеры обозначения: М20 – правосторонняя, метрическая, диаметр 20 мм, шаг 2,5 мм; М20х0,5-LH – левосторонняя метрическая, диаметр 20 мм, шаг 0,5 мм.

Трубная цилиндрическая

В российской системе стандартов нормируется ГОСТ 6357-81, по международному стандарту имеет обозначение BSPP. Все размеры указаны в дюймах. Трубная резьба нарезается на фитингах, кранах, гайках и другой сантехнической арматуре.

Основные характеристики трубной цилиндрической резьбы:

  • для обозначения используется буква G;
  • размер условного прохода измеряется в дюймах;
  • угол наклона профиля равен 550;
  • четыре значения шага, величина которого соотносится с определенным диаметром;
  • наибольший диаметр трубной резьбы 6 дюймов, трубы большего размера соединяются сваркой.

Предлагаем вашему вниманию таблицу соответствия параметров трубной резьбы.

Таблица 1

Диаметр условного прохода в дюймах Шаг, мм Наружный диаметр, мм Внутренний диаметр, мм
1/8

1,814

9,73 8,57
1/4 13,15 11,45
3/8 16,66 14,95
1/2 20,95 18,631
5/8 22,91 20,587
3/4 26,44 24,12
7/8 30,20 27,88
1 2,309 33,28 30,29
1 1/8 37,89 34,94
1 1/4 41,91 38,95
1 3/8 44,32 41,36
1 1/2 47,80 47,85
1 3/4 53,75 50,79
2 59,61 56,66

В таблице приведены наиболее часто используемые диаметры дюймовой резьбы для трубопроводных систем.

Обозначение G 1 1/4“ расшифровывается следующим образом – трубная цилиндрическая резьба правосторонняя, диаметр условного прохода один дюйм с четвертью. В обозначении возможно присутствие букв А, В, С, которые указывают на класс точности исполнения, LH – левосторонняя.

Трубная коническая

Нормируется ГОСТ 6211-81, международный стандарт BSPT. Характеристики такие, как у цилиндрической резьбы, нарезается на конусе с уклоном 1:16. Обеспечивает плотное герметичное соединение отдельных узлов системы трубопроводов. Наружная резьба имеет обозначение R, внутренняя – Rс. После буквенной аббревиатуры следует размер условного прохода в дюймах.

Инструмент и принцип нарезки трубной резьбы

Для нарезки трубной резьбы применяют специальные инструменты и приспособления. Наиболее часто используют:

  • труборез;
  • плашки;
  • воротки;
  • ручной клупп;
  • шлифмашинка.

Для выполнения операции на металлических трубах нужно приложить большое механическое усилие, труба при этом должна оставаться неподвижной. Чтобы выполнить такое условие, ее зажимают в трубных тисках, в стесненных условиях для зажима используют газовый ключ.

Важно. Нарезаемый участок трубы смазывают моторным маслом или техническим вазелином. После окончания работы поверхность очищают от металлических опилок и смазки щеткой или ветошью.

Для возможности вращения плашки ее закрепляют в вороток. Это кольцо с отверстием для плашки, в котором она фиксируется стопорными винтами. Вороток имеет несколько рукояток для обеспечения вращения.

Инструкция по нарезанию резьбы с использованием плашки

Плашка (лерка) представляет собой металлический диск с расположенным в центре круглым лепестковым отверстием. Лепестки имеют режущие кромки, нарезающие резьбу определенного размера и формы. Плашки изготовлены из металла, твердость которого больше, чем у материала трубы. Это быстрорежущая или легированная сталь.

Плашки бывают цельными и разъемными. Цельные плашки являются более точным инструментом, но быстрее изнашиваются.

Порядок работы следующий:

  1. Подготовка трубы. очистка от грязи, обезжиривание поверхности.
  2. Закрепление в тисках. При работе по месту расположения трубы используют газовый ключ.
  3. Снятие торцовой фаски. Срез трубы должен быть выполнен под прямым углом к ее оси. Фаску снимают шлифовальным кругом или напильником.
  4. Место нарезания смазывают техническим маслом.
  5. В держатель вставляют плашку, винты затягивают, обеспечивая ее фиксирование.
  6. Плашку приближают к торцу трубы перпендикулярно к оси, не перекашивая. Плавно нажимая, вращают плашку по часовой стрелке. Первые бороздки помогут закрепиться инструменту, далее процесс пойдет легче.
  7. Работу выполняют не спеша, с равномерным усилием. Большая скорость не ускорит процесс, но может ухудшить качество. Правильные параметры получают за счет прохождения режущих кромок по всей длине плашки.
  8. Не допускают отсутствия на поверхности нарезки смазки, при необходимости опрыскивают маслом из распылителя.
  9. После получения резьбовой линии нужной длины плашку, проворачивая, снимают, поверхность очищают от стружки с помощью ветоши, щетки или кисточки с мягким ворсом.

Работу можно выполнять в два этапа. Сначала используют черновую плашку, затем осуществляют доводку чистовой. Принцип работы соответствует указанному выше.

Нарезание плашкой с держателем-трещоткой

Держатель трещетка и набор клуппов

В случае, когда необходимо нарезать резьбу на трубе, расположенной близко к стене, где ее трудно зафиксировать неподвижно, используют специальную плашку. Она имеет длинный корпус для обеспечения центровки режущей плашки и трещотку для ее вращения.

Держатель-трещотка оборудован тяжелым корпусом, включающим 3 отделения. Снизу устанавливают плашку и закрепляют болтами. В середине находится механизм трещотки с поворотным рычагом. Здесь же установлен переключатель механизма поворота по часовой стрелке или против нее.

Верхняя часть представляет собой цилиндр для центрирования устройства. Он оснащен тремя болтами, оси которых расположены под углом 1200. Вращением болтов производится центрирование режущего механизма на  и фиксирование приспособления на трубе.

Использование клупповых плашек

Клупповая плашка состоит из корпуса. В нем в специальных гнездах закреплены 4 резца. На корпус устанавливается крышка, которая крепится винтами. Получается закрытая режущая головка. Клупп оснащен хвостовиком, длина которого обеспечивает центрирование устройства на трубе. Хвостовик имеет шлицы для обеспечения вращения головки с помощью трещотки или газового ключа.

Нарезка резьбы клуппом выполняют следующим образом:

  • трубу фиксируют в зажиме;
  • плашку устанавливают в держатель, край трубы вставляют в направляющую;
  • смазывают техническим маслом место нарезания резьбы;
  • вращают режущую головку.

Периодически проворачивают клупп против движения для удаления стружки. Используют такой вариант – три поворота вперед, один назад. Клупп является удобным приспособлением для нарезки резьбы на водопроводных трубах своими руками.

Применение электрического клуппа

В среде профессионалов для нарезки используют электрический клупп. Это компактное устройство оснащено режущими головками, как и ручной клупп, но вращательный момент осуществляется электроприводом. Принципы работы электрического и механического механизма одинаковы. При нечастом использовании электрического инструмента, имеющего высокую стоимость, можно ограничиться его арендой.

Нарезка внутренней трубной резьбы

Набор метчиков для внутренней резьбы

Внутреннюю резьбу имеют переходники, отводы, муфты, их накручивают на трубу, не уменьшая ее внутреннего прохода. Но если вы задумаете изготовить самостоятельно соединительные элементы для труб, вам понадобится такое умение.

В данном случае для нарезки используют метчики (на фото). Это металлический стержень, имеющий режущую часть. Кромки выполнены отдельными сегментами, разделенными продольными проточками для отведения стружки. Метчик имеет хвостовую часть квадратного сечения, на которую надевается вороток и осуществляется вращение. В комплекте находится по два метчика, один выполняет черновую, второй чистовую нарезку.

Работы с трубой, расположенной у стены

При таких условиях невозможно осуществить полный оборот режущей головки за один проход. Следует тщательно отнестись к выбору инструмента. В данном случае хорошо использовать плашку с держателем-трещоткой, подойдет и вороток с одной ручкой. Нарезка резьбовой линии происходит при повороте плашки до упора рычага в стену, затем следует движение назад и снова вперед. Хорошо использовать плашку-клупп, с ним можно работать в ограниченном пространстве.

Возможные ошибки при нарезании трубной резьбы

Выделим основные моменты, мешающие качественной нарезке:

  1. Труба имеет больший или меньший диаметр, чем требуется для получения резьбы нужного размера. Глубина канавки будет отличаться от стандартной, что исключает плотное соединение с трубопроводной арматурой.
  2. Отсутствие центрирования режущего инструмента и трубы приведет к срыву витков резьбовой линии.
  3. К таким же последствиям приводит отсутствие смазки на поверхности.

Важным условием для получения хорошего результата является использование качественного инструмента. Резцы плашки или метчика должны быть изготовлены из инструментальной или быстрорежущей стали высокой твердости.

Самостоятельно нарезать резьбу на металлических трубах системы отопления и водопровода вполне возможно. Для этого выбирают режущий инструмент для получения необходимых геометрических характеристик: диаметра, шага, угла профиля. Новичкам лучше использовать набор плашек для нарезания сначала чернового профиля, а затем чистового.

Видео-урок по нарезанию наружной резьбы с помощью клуппа 1/2 дюйма и трещотки:

Инструмент для нарезки резьбы на трубах

Любой ремонт или замена существующего трубопровода предполагает врезку в магистраль. Сварка пригодна только для металлических труб, в то время как для соединения их с пластиковыми изделиями применять этот способ невозможно. Кроме того, при монтаже используется запорная арматура, которая крепится резьбовым соединением. Для его создания необходимо знать, как нарезать резьбу на трубе и с помощью каких приспособлений.

Для нарезки резьбы существует несколько видов инструментов

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;
  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

  • обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
  • процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
  • на торце изделия предварительно необходимо снять наружную фаску;
  • работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

  • для черновой работы — №1;
  • для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

  • круглой;
  • раздвижной;
  • разрезной;
  • цельной.

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы Диаметр резьбы, мм Размер трубной резьбы, дюймы
мм Нитки на 1 дюйм Внутренний Наружный
2,309 11,0 84,930 87,887 3
2,309 11,0 72,230 75,187 2 1/2
2,309 11,0 56,659 59,616 2
2.309 11,0 44,847 47,805 1 1/2
2,309 11.0 38,954 41,912 1 1/4
2,309 11,0 30,293 33,250 1
1,814 14,0 24,119 26,442 3/4
1,814 14,0 18,632 20,956 1/2



Этапы нарезки трубной резьбы вручную

Как было сказано выше, данная операция выполняется с помощью плашки, клуппа либо метчика. Выбор набора для нарезания резьбы на трубах зависит от многих факторов. Но, прежде всего, от того, какое резьбу необходимо создать – наружную либо внутреннюю. Для большей конкретики рассмотрим, как нарезается резьба на нержавеющую трубу вручную с помощью плашки.

Отрежьте часть нержавеющей трубы, на которой присутствует старая резьба. Заниматься её восстановлением нецелесообразно, поскольку добиться полной герметичности соединения будет невозможно и, следовательно, в этом месте будут возникать протечки. Выполняя такую операцию вручную, особое внимание уделяйте срезу. Он должен быть строго перпендикулярным продольной оси трубы.

Важно! Удалению также подлежит сегмент трубопровода с признаками коррозии.

Для облегчения накручивания плашки, снимите с торца трубы фаску. Чтобы обеспечить лучшее скольжение, место будущей резьбы смажьте маслом. Далее начинайте собственно нарезку трубной резьбы. Проведя некоторое количество витков, плашку следует прокрутить в противоположную сторону.

При помощи плашки легко нарезать внешнюю резьбу

По завершении нарезания трубной резьбы удалите со вновь созданного места соединения металлические опилки. Для проверки правильности выполнения работ накрутите на трубу предполагаемый к установке объект. Так вы выясните корректность использования выбранной плашки для нарезания резьбы на трубах, а также достаточно ли количества витков. Если проверка пройдёт удачно, уплотните соединение и приступайте к монтажу водопроводной системы.

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

Стеллажи

— Могу ли я рассчитывать на резку оцинкованной трубы по размеру? Стеллажи

— Могу ли я рассчитывать на резку оцинкованной трубы по размеру? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

  1. 0

  2. +0

  3. Авторизоваться
    Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено
25k раз

Я планирую проект стеллажа, в котором будут использоваться оцинкованные трубы.Я все еще разрабатываю полку, и мне интересно, могу ли я спланировать использование трубы любой длины, которая мне нужна (потому что их легко разрезать), или их трудно / дорого резать, и я должен выяснить, какие конкретные приращения доступны и спроектировать мою полку вокруг этого?

После того, как я их разрежу, на концах труб больше не будет резьбы. Могу ли я использовать стандартные фитинги на трубах без резьбы?

Создан 28 июл.

доктора

52366 золотых знака99 серебряных знаков2121 бронзовый знак

1

Если вы покупаете трубу в Home Depot, они нарезают ее (и нарезают) бесплатно.Вы должны купить трубу, и существует довольно гибкая политика, согласно которой они будут делать до трех разрезов на 10 футов длины, но если вы поймаете их за час до закрытия или когда трубка не будет загружена, они очень любезны.

Создан 29 июл.

Wallykwallyk

12k11 золотой знак2020 серебряных знаков4949 бронзовых знаков

1

Легкость резки сведется к следующему:

  1. Спецификация трубы (толщина стенки трубы)
  2. Диаметр трубы
  3. Используемый режущий инструмент

Предполагая, что спецификация трубы составляет 40 или менее, а диаметр составляет 2 дюйма или менее (большие диаметры могут ограничивать выбор режущего инструмента и увеличивать усилия, необходимые для получения истинно параллельного реза), вам подойдут следующие режущие инструменты. лучшие варианты:

  1. отрезная пила с абразивным полотном
  2. сабельная пила
  3. угловая шлифовальная машина с лезвием на молнии
  4. ножовка по металлу

Я перечислил их в порядке убывания, начиная с самых простых (хотя это будет субъективно, если вы знакомы с перечисленными инструментами).

Создан 28 июл.

pddpdd

3,7241010 серебряных знаков2121 бронзовый знак

2

Почему бы вам не использовать для полок трубу стандартного размера с резьбой? Размеры варьируются от 1 дюйма до 8 футов (футов) в длину и от 1/2 до 3 дюймов с шагом в полдюйма по ширине, в наличии и на полках в Home D или почти в любом магазине DIY Big Box Store.

Таким образом, вы можете создавать все, что вам нравится, и, вероятно, оказаться в пределах дюйма или около того от того места, где вы хотите, чтобы это поместилось. Тогда все, что вам понадобится, это фитинги, такие как колена (90 ° и 45 ° или даже 22,5 °), муфты, переходники или заглушки. Нет необходимости резать, и вы можете собрать его с помощью пары регулируемых плоскогубцев с канавками или даже трубного ключа, если он у вас есть, помня, что не нужны водонепроницаемые соединения.

Создан 29 июл.

BenBen

2133 бронзовых знака

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Amazon.com: Инструмент для нарезания трубной резьбы с трещоткой

Хорошо: обо всем по порядку.Это не качественный инструмент. Режущая головка удерживается на месте с помощью стопорного кольца из пружинной стали в канавке храповика. Он легко соскальзывает во время использования, особенно если вы используете достаточно масла для резки, но если вы будете осторожны, вы можете его поймать.

Я забыл, сколько работы требуется, чтобы вручную нарезать резьбу на черной стальной трубе. В последний раз я это делал около 7-8 лет назад, с непосильными нитками и хорошей тройкой в ​​начале моего ученичества в качестве специалиста по ОВК: с тех пор я не прикасался к этому материалу. Слово мудрым: ИМЕЙТЕ СРЕДСТВА ДЛЯ УДЕРЖАНИЯ НАПРЯЖЕННОЙ ТРУБЫ, ЧРЕЗВЫЧАЙНО ЖЕСТКИЕ, СТАБИЛЬНЫЕ И БЕЗОПАСНЫЕ; ВЫ ПОДЛЕЖЕТЕ ТРУБЕ НЕВОЗМОЖНОМУ МОМЕНТУ.Вам понадобятся либо тяжелые настольные тиски с трубными губками, либо цепные тиски. Самые дешевые варианты здесь, которые сделают эту работу, находятся в ценовом диапазоне 80+. Я купил приличный винтажный предмет за 30 баксов после своего испытания.

Или вы можете сделать то же самое, что и я, использовать легкие настольные тиски, стабилизировать противоположную сторону трубы с помощью трубного ключа и сделать свою жизнь невыносимой в перерывах между брызгами смазочно-охлаждающей жидкости. Используйте свою кровь и слезы в качестве смазки после 50-го раза, когда тиски соскользнут со скамейки.Моменты построения характера.

Я не добился больших результатов: некоторые мои концы вышли со сколами резьбы. Тем не менее; Моя цель состояла в том, чтобы просто использовать какую-то черную железную трубу 3/4 дюйма в качестве ножек стола для 8-футовой плиты. Результаты, безусловно, были достаточно хорошими для этого, но я бы не стал доверять этому в сценариях с газом и газом.

Мог бы я использовал субпар-индонезийскую трубку от HD, возможно, я не использовал достаточно смазочно-охлаждающей жидкости, может быть, я недостаточно часто удалял стружку.Черт, это также могло быть частично из-за моей настройки рабочего оборудования ниже номинальной. Попробуйте продеть таким образом 16 трубок … гав. Не весело.

Также: я обнаружил, что предварительное снятие фаски на кромках трубы с помощью угловой шлифовальной машины значительно облегчило работу.

А в целом? Это определенно выполнило свою работу. Я бы хотел иметь возможность позволить себе более красивую модель от известного бренда … но при 500% наценке я просто не могу это оправдать.

Я рекомендую этот комплект, просто знайте, на что вы рассчитываете, когда покупаете его.Нарезание резьбы на трубе вручную — медленный и осознанный процесс.

И ради бога используйте тефлоновую ленту, когда соединяете стыки. Я все время вижу парней в полевых условиях и допинга, но это, кажется, спорный вопрос. Я займусь этим, когда умру.

А если серьезно … Мне жаль, что я просто пошел этим путем изначально, вместо того, чтобы свалить 90 долларов на то, что в конечном итоге было предварительно нарезанным EMT с резьбой NPT, проштампованной на концах на этом сайте. Некоторые продавцы здесь продают трубы с резьбой 3/4 NPT за STEAL.И … ну … это потому, что он обладает всей структурной жесткостью хорошо приготовленной пасты. Больше никогда, теперь для меня только настоящая трубка.

Отредактировано 15.05.20 для исправления орфографии и грамматики. Ага; Я обычно вычитываю эти вещи.

ДОМАШНЯЯ КЛИНИКА; Установка и изменение резьбовой трубы

ДОМА, построенные за последние 30 лет, имеют водопроводные трубы из меди или, возможно, пластмассы. Медь относительно легко установить, потому что она легкая и части можно соединить, спаяв их вместе.Пластиковые трубы легкие, недорогие, и их детали обычно соединяются с помощью растворителя.

В старых домах, однако, может быть сеть из оцинкованных стальных труб. Стальные трубы обладают высокой прочностью и стоят недорого. Они оцинкованы, покрыты цинком, чтобы противостоять ржавчине и коррозии. Стальная труба без гальванического покрытия называется «черная труба» и может использоваться для газопроводов или радиаторных линий. Стальная труба не паяется и не клеится; вместо этого она соединяется вместе с помощью винтовой резьбы, поэтому ее часто называют «трубой с резьбой».’

Не вся труба с резьбой изготовлена ​​из стали. В некоторых домах трубы могут быть из латуни. Латунная труба превосходит стальную, потому что она устойчива к ржавчине и с меньшей вероятностью подвержена коррозии или накоплению накипи. Если у вас стальные или латунные трубы, вы должны знать основы работы с трубами с резьбой, чтобы вы могли их отремонтировать или модифицировать.

При заказе трубы необходимо указать диаметр и длину трубы. Резьбовые трубы доступны в диаметрах 3/8, 1/2, 3/4 и 1 дюйм, причем 1/2 и 3/4 дюйма являются наиболее распространенными в домашних системах.Эти измерения относятся к внутреннему диаметру.

Длина должна включать расстояние между фитингами и дополнительный радиус действия фитингов. Если вы используете трубу 1/2 дюйма, добавьте 7/16 дюйма на каждый конец; и добавьте 1/2 дюйма на каждый конец для трубы 3/4 дюйма. Поэтому, если вы планируете использовать трубу 3/4 дюйма для соединения двух фитингов на расстоянии 36 дюймов друг от друга, вам понадобится труба длиной 37 дюймов (добавив 1/2 дюйма на каждом конце, чтобы обеспечить проникновение в фитинги).

Трубная резьба коническая — резьба у конца меньше диаметра, чем у середины трубы, поэтому они затягиваются при скручивании в муфту.Перед скручиванием деталей необходимо заделать внешнюю резьбу герметиком или тефлоновой трубной лентой. Это сделает стыки устойчивыми к ржавчине, а также герметизирует и смазывает их.

Нанесите кистью на концы труб герметик для стыков, используя ровно столько, чтобы равномерно заполнить резьбу. Не покрывайте внутреннюю часть фитинга. Тефлоновая трубная лента — отличный заменитель шовного герметика. Оберните ленту по часовой стрелке вокруг ниток. Достаточно двух оберток, но они должны быть достаточно тугими, чтобы нити были видны.

Для работы с трубой с резьбой, естественно, потребуются инструменты. Если вы планируете провести обширную модификацию, будет полезно арендовать труборез, расширитель для удаления заусенцев на конце только что отрезанной трубы, трубные тиски, приклад и матрицу. Для небольшого ремонта проще пойти в строительный магазин или к поставщику сантехники и попросить их нарезать трубу и заправить резьбу. Иногда можно встретить уже отрезанную трубу с резьбой.

Чтобы закрепить трубу на месте, вам понадобятся трубные ключи.Трубный ключ (другое название трубного ключа — ключ Стилсона. Некоторые люди называют его гаечным ключом, но это неверно.) Имеет подвижную подпружиненную губку (называемую «крючковой губкой») с острым концом. зубы. Гаечный ключ отрегулирован так, что он просто захватывает трубу; когда за ручку тянут, губка с крюком вонзается в трубу и плотно сжимает ее. Отталкивание ручки назад освобождает захват. Трубные ключи бывают разной длины, но для большинства работ достаточно двух 10-дюймовых ключей.

При сборке или разборке соединения необходимо использовать два гаечных ключа: один для скручивания трубы, другой — «удерживающий» ключ, чтобы удерживать соседние фитинги и предохранять их от ослабления.Ошибка, которую совершает большинство мастеров своими руками, заключается в перетягивании фурнитуры. Используя новый фитинг, поворачивайте трубу до тех пор, пока не будут видны только три резьбы.

Если вам нужно переделать фитинг, добавьте несколько витков, чтобы получить плотную посадку. Однако труба ни в коем случае не должна заходить в фитинг так далеко, чтобы была закрыта вся резьба.

Заменить кусок поврежденной трубы между двумя имеющимися фитингами не так просто, как кажется на первый взгляд. Здесь необходимо использовать два коротких отрезка трубы и соединить их вместе с помощью дополнительного фитинга, называемого штуцером.Муфта состоит из трех частей: двух накидных гаек и кольца или накидной гайки. По одной накидной гайке прикрепляют к каждому концу труб. При повороте кольцевой гайки узел стягивается и затягивается.

Работа со стальными трубами — Extreme How To

Скорее всего, если вашему дому больше 30 лет, у вас есть стальные трубы. Эти стальные трубопроводы могут использоваться для трубопроводов водоснабжения или газопроводов.

Однако в наши дни для сантехники выбирают пластик или медь.Медь, жесткая или трубчатая, на сегодняшний день является самой популярной линией снабжения, используемой в последние три десятилетия в жилых системах. Пластик довольно хорошо заменил железную трубу для бытовых канализационных, сточных и вентиляционных систем.

Традиционная линия подачи газа после точки подачи снабжалась средним давлением 7 дюймов водяного столба (1/4 фунта на кв. Дюйм) по стальной трубе Schedule 40 («черный чугун»). Системы труб из черного чугуна дороги в установке из-за количества необходимых муфт и фитингов, а также из-за увеличения затрат на рабочую силу.В наши дни многие газовые компании также переходят на полужесткие трубы, а не на жесткие стальные трубопроводы. А новая гибкая система трубопроводов из нержавеющей стали, называемая гофрированными трубами из нержавеющей стали (CSST), быстро набирает популярность. Однако это может быть установлено только профессионалами.

Однако вы можете захотеть отремонтировать старые линии подачи в вашем доме из традиционных материалов или расширить пропан или природный газ на новые вещи, такие как внешние кухни, барбекю или газовые дрова в камине.CSST нельзя использовать в контакте с землей, в отличие от черного чугуна и оцинкованных стальных труб, которые легко доступны в большинстве хозяйственных магазинов и домов снабжения. Оба работают и устанавливаются одинаково. Одним из преимуществ является то, что эти трубы доступны с разной длиной с резьбой и фитингами, необходимыми для их соединения. Кроме того, многие хозяйственные магазины разрезают трубу на нужную длину и продевают резьбу на концах. Один из основных недостатков работы с любым материалом — он относительно тяжелый по сравнению с другими материалами.И, поскольку они жесткие, их не так просто установить, как полужесткие и гибкие трубки. Для работы со стальными трубами также требуются специальные инструменты, в том числе трубные тиски, резак, развертка и матрица для нарезания резьбы в соответствии с размером трубы. Однако вы можете арендовать необходимые инструменты.

Черные стальные и оцинкованные трубы доступны в строительных магазинах в предварительно нарезанных отрезках с предварительной резьбой. Некоторые хозяйственные магазины могут нарезать и нарезать резьбу по вашему усмотрению.

Оба материала используются с литыми фитингами и муфтами для соединения секций или отрезков по мере необходимости.

Нарезание и нарезание резьбы

Если вы не можете приобрести детали необходимой длины с готовой резьбой, вам нужно будет разрезать трубу и нарезать резьбу. Чрезвычайно важно, чтобы разрез был ровным и ровным. Сначала надежно закрепите трубу в тисках для труб или прочных настольных тисках. Затем используйте вращающийся труборез, чтобы отрезать трубку до нужной длины. Чтобы использовать резак, поместите его на трубу и затяните ручку с накаткой до тех пор, пока отрезной диск не коснется трубы. Нанесите немного масла для резки или даже легкого автомобильного масла и слегка затяните инструмент на трубе.Сделайте пару оборотов вокруг трубы. Поверните ручку с накаткой для дальнейшего затягивания и сделайте еще пару оборотов, снова смазывая маслом. Продолжайте затягивать, поворачивать и смазывать, пока труба не прорежется. Используйте развертку, чтобы сгладить внутреннюю кромку среза трубы.

Для работы с трубой требуются специальные инструменты, большинство из которых можно взять напрокат. Сюда входят подставка для трубных тисков и вращающиеся труборезы.

Механическая ножовка, такая как показанная модель Milwaukee, также может использоваться для создания прямого квадратного пропила, подходящего для нарезания резьбы.

Затем внутренняя часть пропила сглаживается разверткой.

Затем наденьте резьбонарезной штамп на конец трубы. Нарезание начинается с тонкой резьбы на матрице, и снова необходимо использовать смазочно-охлаждающее масло для смазки трубы и матрицы. Поверните ручку матрицы по часовой стрелке на пол-оборота, а затем немного поверните ее назад, чтобы выбросить металлическую стружку. Остановите резьбу чуть меньше толщины матрицы. Внутренняя резьба или резьба на удалении от конца трубы не обрезается так глубоко, что обеспечивает конусность, которая создает более плотное соединение.Выньте трубу из тисков, поставьте ее на торец и постучите по ней, чтобы удалить металлическую стружку или частицы, которые могут застрять внутри. Затем счистите масло мягкой тряпкой. Будь осторожен; нитки очень острые и могут порезать руки.

На трубу необходимо нарезать резьбу с помощью резьбонарезного инструмента, диаметр которого соответствует диаметру трубы.

Затем резьбовые части соединяются с помощью муфт или фитингов. На резьбу каждого стыка необходимо нанести уплотнительный материал. Это может быть либо тефлоновая лента, либо компаунд для трубной резьбы, например, производимый Hercules.При наличии уплотнительного материала вручную затяните трубу и муфту или фитинг. Затем с помощью трубных ключей, один на трубе и один на фитинге, затяните еще полтора витка. Стальные трубы тяжелые и должны иметь хорошую опору, особенно на каждом стыке или соединении. Используйте обвязку вокруг трубы, прикрепленную к балкам пола или другим конструктивным элементам, чтобы удерживать трубу на месте и предотвращать провисание.

ВНИМАНИЕ: Чрезвычайно важно проверить все соединения на герметичность.Используйте немного воды, смешанной с средством для мытья посуды, и мягкой кистью нанесите раствор на все стыки. Любые образовавшиеся пузыри указывают на утечку. Отключите газ, снова затяните соединение и проведите повторную проверку.

На резьбу накладывается тефлоновая лента или трубная резьба.

Муфта или фитинг повернуты на месте. В этом случае труба все еще удерживается в тисках. После выхода из тисков необходимо использовать второй гаечный ключ на трубе.

Одной из наиболее распространенных работ по ремонту сантехники является замена участка протекающего оцинкованного водопровода.Во многих случаях это просто означает замену фитинга или муфты, поскольку большинство утечек происходит именно в этих областях. Перекройте подачу воды и откройте кран, чтобы слить воду из линии. Используйте два трубных ключа среднего размера, чтобы отсоединить фитинг от трубы. В большинстве случаев это потребует некоторых усилий, потому что старые нити заржавели вместе. Затем установите новые фитинги, используя герметик для стыков труб или тефлоновую ленту, чтобы загерметизировать резьбу. Если труба повреждена между двумя фитингами, воспользуйтесь сабельной пилой, чтобы разрезать трубу в месте разрыва или утечки, а затем с помощью гаечных ключей удалите две секции поврежденной трубы.Купите два отрезка трубы с резьбой и штуцер или нарежьте трубу и нарежьте ее самостоятельно. Длина двух труб и штуцера должна быть такой же, как длина заменяемого участка трубы. Чтобы определить точную длину, измерьте между гранями оставшихся фитингов и прибавьте один дюйм. Это учитывает длину, необходимую для ввинчивания в фитинги. Вставьте секции труб в фитинги и муфту и снова затяните на месте. Снова включите воду и проверьте, нет ли утечек.

Современные материалы

Мягкие медные трубки в наши дни также широко используются в газопроводах.С ним легче работать, а гибкость повышает безопасность. По данным Американской газовой ассоциации, он допускает некоторое движение без поломки, а при изгибе до точки поломки имеет тенденцию частично обжиматься. И он содержит меньше фитингов, с меньшими возможностями утечки. Для медных трубок требуются менее дорогие инструменты, и они более удобны для пользователя. Резак для труб используется для обрезки трубок, а инструмент для развальцовки — для создания расширяющегося или «выпуклого» конца, над которым используется развальцованная гайка для крепления к фитингу.Тефлоновая лента обычно используется для герметизации резьбы. Материал CSST установить еще проще. Его просто вставляют между двумя точками, разрезают по длине и добавляют фитинги. Поскольку материал чрезвычайно гибкий, а фитинги есть только на концах, он также безопаснее.

Гибкие медные трубки в наши дни также используются во многих случаях для линий водоснабжения и газоснабжения.


Рекомендуемые статьи

Как подключить стальные газовые трубы

Когда газ поступает в здание из основного источника, он распределяется по различным приборам по стальной трубе.Обычно эту трубу обрезают по размеру, а затем нарезают резьбой перед соединением с помощью фитингов с противоположной резьбой того же размера.

Новый метод, известный как «пресс-соединение», набирает популярность в США с тех пор, как несколько лет назад он был принят стандартами кодекса.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Соединения газопровода должны выполняться лицензированным профессионалом .

Как подключить газовую трубу с помощью пресс-соединения:

1. Отрежьте трубу до длины

С помощью ленточной пилы или торцовочной пилы с лезвием для резки тяжелого металла труба разрезается на нужную длину.

2. Удалить боры

С помощью наждачной бумаги зачистите обрезанный конец, чтобы он был гладким и без заусенцев.

3. Установите насухо и отметьте глубину посадки

Чтобы труба полностью вошла в фитинг, установите фитинг всухую и отметьте его положение на трубе. Измерьте расстояние, чтобы убедиться, что оно соответствует глубине, рекомендованной производителем фитинга.

4. Обжать фитинг

Снова установите фитинг и обожмите его специальным обжимным инструментом.Этот инструмент создан специально для этого процесса и обеспечивает приложение надлежащего крутящего момента к фитингу.

Как подключить газовую трубу традиционным способом:

1. Отрежьте трубу до длины

С помощью резьбонарезного станка с электроприводом труба обрезается до нужной длины.

2. Размотать трубу

После обрезки трубы до нужной длины внутренняя часть обрезанного конца очищается с помощью расширителя для труб. На этом этапе удаляется лишний материал, который сузил внутренний диаметр на этапе резки.Открытие его назад устраняет потенциальное трение, которое может повлиять на скорость потока газа.

3. Резьба на трубе

С помощью специального штампа для нарезания трубной резьбы на конце трубы нарезается коническая резьба. Конусность резьбы означает, что они постепенно становятся мельче по мере удаления от конца трубы. Применение масла для нарезания трубной резьбы во время этапа помогает управлять теплом, выделяемым в процессе резки, что помогает увеличить срок службы зубьев нарезания резьбы на матрице.

4. Закрепите резьбу.

После протирания резьбы для удаления излишков масла на резьбу наносится трубная смазка, рассчитанная на газ.

5. Добавьте фитинг

Затем добавляется фитинг и затягивается двумя гаечными ключами.

Нарезка и нарезка трубной резьбы Что следует знать

Одной из многих услуг, предлагаемых Detroit Nipple Works, является нарезание резьбы и нарезка труб. Когда дело доходит до многопоточности, вы должны знать множество аспектов процесса и того, что составляет хороший поток.Целью нарезания резьбы на трубе является обеспечение хорошего уплотнения для труб, по которым будут транспортироваться жидкости, газ, гидравлические жидкости и другое содержимое.

Когда речь идет о нарезании трубной резьбы, часто возникает множество ключевых слов, о которых вам, вероятно, следует знать. NPT, что означает National Pipe Thread Tapered, и NPTF, что National Pipe Thread Fine или Fuel, — это лишь некоторые из ключевых терминов, когда речь идет о нарезании трубной резьбы. NPT является основным отраслевым стандартом для нарезания трубной резьбы.

Типы трубной резьбы

Нитки созданы для соответствия другим резьбам того же типа. В разных регионах производятся разные типы нитей. Например, здесь, в Америке, наиболее популярной является American National V-Thread. К другим типам относятся: квадратная резьба для гидроразрыва, резьба для поддомкрачивания контрфорса и круглая треугольная резьба. Трубная резьба обычно бывает конической или прямой. Обычно конусность обеспечивает лучшее уплотнение и предотвращает утечки.

В Detroit Nipple Works мы можем предоставить вам точные разрезы труб каждый раз.Существует различный выбор вариантов резки труб, таких как абразивная резка, резка ленточной пилой, холодная резка, лазерная резка, токарная резка и стрижка, и многие другие. Эксперты Detroit Nipple Works могут помочь вам с вашим следующим заказом, чтобы получить точный нарез и нарезание резьбы, необходимые для вашей трубы.

Если вы хотите узнать больше о нарезании трубной резьбы, посетите наш онлайн-семинар по нарезанию трубной резьбы. Кроме того, если вы хотите разместить заказ или задать нам вопросы о наших огромных запасах или о том, какие продукты лучше всего подходят для вас, позвоните нам по номеру 313.872.6370 или воспользуйтесь формой обратной связи сегодня!

Опубликовано в: Труба, трубная резьба

Теги: резка труб, Нарезание стальной трубы

Есть ли нарезка на трубу Lowes бесплатно? — AnswersToAll

Есть ли нарезка на трубу Lowes бесплатно?

Lowe’s также предлагает БЕСПЛАТНУЮ нарезку и нарезку резьбы на оцинкованных или черных железных трубах любого размера. Процесс включает в себя резку на станке с помощью металлического круга, который создает резьбу на концах труб. Эта услуга специально предназначена как для нарезания, так и для нарезки труб.Никакое лезвие не участвует в процессе.

Как далеко заходит трубная резьба в фитинг?

Если вы используете трубу 1/2 дюйма, добавьте 7/16 дюйма на каждый конец; и добавьте 1/2 дюйма на каждый конец для трубы 3/4 дюйма. Поэтому, если вы планируете использовать трубу 3/4 дюйма для соединения двух фитингов на расстоянии 36 дюймов друг от друга, вам понадобится труба длиной 37 дюймов (добавив 1/2 дюйма на каждом конце, чтобы обеспечить проникновение в фитинги).

Как измеряется длина трубной резьбы?

Толщина стенки Schedule 40 недостаточна для нарезания резьбы.Добавление толщины стенки к трубе Schedule 40 до тех пор, пока под резьбой не будет достаточно материала, приведет к трубе Schedule 80, а не Schedule 40. Описание: Почему нельзя нарезать резьбу в трубе SCh50.

Как пользоваться резьбовым инструментом?

Удерживайте нитевдеватель и иглу в одной руке, удерживая проволочную петлю на нитевдевателе через игольное ушко. Проденьте нить через проволочную петлю на нитевдевателе. Протяните нить через петлю так, чтобы у вас получился хвостик длиной не менее нескольких дюймов.

Как измеряется размер трубы?

Основное различие между ХПВХ и ПВХ заключается в диапазоне температур, который каждый из них способен выдерживать. ХПВХ выдерживает температуру до 200 ° по Фаренгейту, а ПВХ — до 140 ° по Фаренгейту. ПВХ поставляется только с номинальными размерами труб, в то время как ХПВХ доступен как с номинальными размерами, так и с размерами медных труб.

Как измерить резьбу и отрезать черную трубу?

Мы разрезаем. Мы делаем ваши проекты легкими. Мы можем распилить пиломатериалы, мини-жалюзи, трубы, веревки, цепи и многое другое.Lowe’s также предлагает БЕСПЛАТНУЮ нарезку и нарезку резьбы для оцинкованных или черных железных труб любого размера.

Можно ли нарезать резьбу на алюминиевую трубу?

Ниппели и трубы с резьбой. Эта труба изготовлена ​​из алюминия, имеет легкий вес и обладает хорошей коррозионной стойкостью. Также известная как труба Schedule 40, она предназначена для использования в системах с низким давлением. Труба с полной резьбой также известна как закрытый ниппель; он продевается с каждого конца к центру.

Что такое черная труба?

Труба стальная черная изготовлена ​​из неоцинкованной стали.Его название происходит от чешуйчатого покрытия из оксида железа темного цвета на его поверхности. Он используется там, где не требуется оцинкованная сталь.

Конус NPT?

NPT означает национальную трубную коническую резьбу, также известную как ANSI / ASME B1. 20.1 трубная резьба. Иногда называемая MPT (наружная трубная резьба), резьба NPT не взаимозаменяема с резьбой NPS (National Pipe Straight). В отличие от прямой резьбы на болте, коническая резьба затягивается, обеспечивая более плотное прилегание.

Можно ли продеть ПВХ в оцинкованную трубу?

Трубы из ПВХ и ХПВХ укладываются одинаково, но смешивать их нельзя. При замене старых оцинкованных труб рекомендуется вырезать и заменить как можно больше старых труб. Оцинкованные трубы со временем подвержены коррозии, что ограничивает поток и делает их уязвимыми для протекания.

Можно ли продеть внутреннюю часть трубы?

У вас есть метчик с резьбой внутри. Обычно мы нарезаем резьбу снаружи трубы и используем для соединения фитинги с внутренней резьбой.Маловероятно, что вы сможете использовать трубу с внутренней резьбой для подключения к чему-либо. Для соединения труб мы используем трубы с наружной резьбой и муфты с внутренней резьбой.

Что такое матрица для трубы?

Головка для трубы — это вращающийся инструмент, используемый для нарезания наружной резьбы на трубах различных типов. Этот процесс включает в себя навинчивание инструмента на конец трубы вручную или с помощью механизированного резьбонарезного станка.

Можно ли нарезать резьбу на медную трубу?

Медная трубка без резьбы, резьбовые переходники припаяны, припаяны или механически прикреплены к трубке.Нарезание конической резьбы на медных трубах сортамента 40 или 80 выполняется с помощью того же типа резьбонарезного оборудования, которое используется для нарезания резьбы на стальных трубах. Однако вы должны использовать подходящую смазочно-охлаждающую жидкость.

Что вы используете для нарезания резьбы на газовой трубе?

Не забудьте перед сборкой нанести на резьбу резьбовых соединений трубную резьбу или тефлоновую ленту, предназначенную для использования в газовых условиях. Развальцовочные соединения рассчитаны на плотную посадку для герметизации и не требуют дополнительного герметика.

Как использовать набор метчиков и плашек для ремонта резьбы?

Муфты кабелепровода имеют прямую резьбу.Хотя резьба муфты имеет прямую резьбу, резьба кабелепровода коническая. Используйте стандартную матрицу с конической резьбой National Pipe Thread (NPT) с конусом ¾ дюйма на фут. При нарезании резьбы в полевых условиях в очень малых масштабах наиболее жесткие резьбовые соединения для металлических кабелепроводов подходят для нержавеющей стали.

Как отрезать трубу?

Сверхпрочные стальные труборезы и труборезки обычно проще всего использовать, но для ограниченного пространства может потребоваться угловая шлифовальная машина или сабельная пила. При использовании трубореза по металлу выровняйте инструмент вокруг отмеченного места на оцинкованной трубе и поверните так, чтобы колесо врезалось глубже в трубу, пока не разорвется.

Как работает нитевдеватель?

Нитевдеватель с храповым механизмом состоит из длинной рукоятки с храповым механизмом, которая удерживает на одном конце круглую штамповочную головку, которая представляет собой кольцо с несколькими наборами зубьев внутри, которые нарезают резьбу. Когда вы поворачиваете ручку с храповым механизмом, штамповочная головка наматывается на конец трубы, обрезая резьбу по мере продвижения.

Как соединить оцинкованные трубы без резьбы?

Вставьте один конец оцинкованной трубы без резьбы в муфту.Совместите конец муфты с нарисованной линией на трубе. Вставьте вторую трубу в муфту и отцентрируйте муфту между двумя нарисованными линиями.

Как насадить резьбу на металл?

Держите метчик перпендикулярно металлу, а ручки гаечного ключа — параллельно металлу. Медленно поверните ключ по часовой стрелке, надавливая с усилием. Метчик начнет нарезать резьбу внутри отверстия. Продолжайте нажимать и поворачивать, пока кран не пройдет сквозь дно отверстия.

Для чего используется черная железная труба?

Черная стальная труба относится к обычным железным трубам и в основном используется для газопроводов, а также для подключения приборов к их линиям подачи. Это труба, которую используют предприятия и жилые дома для подачи природного или пропанового газа.

Можно ли нарезать резьбу на трубу из ПВХ?

Резьбовая ПВХ труба предназначена для механического соединения двух частей пластиковой трубы. Как правило, нарезание резьбы на трубах из ПВХ также используется в глубоких погружных скважинах, где на трубопровод воздействует необычное напряжение из-за большой длины.Только трубы ПВХ сортамента 80 и сорта 120 могут иметь резьбу.

Можно ли продеть резьбу в кабелепровод?

Приемлем любой метод нарезания резьбы, позволяющий достичь требуемых результатов. Чтобы заправить кабелепровод с помощью храповика и ручки: Поместите цанги вокруг кабелепровода, чтобы защитить его от истирания. Поместите трубу / цанги в тиски, затяните так, чтобы кабелепровод не проворачивался.

Можно ли повторно использовать черную газовую трубу?

Нет причин, по которым вы не можете снова использовать газовую трубу из черного железа, если резьба очищена проволочной щеткой, чтобы очистить их и очистить от грязи.Даже если все потоки забиты, я их использую.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
