Как обжать 4 жилы: соединение с 8-жильным кабелем, инструменты

Правильный обжим витой пары на 4 жилы

19 апреля 2022

Чтобы обжать четырехжильную витую пару коннекторами правильно, нужно не так уж много: хорошие инструменты и немного сноровки. В этой статье рассказываем, как обжать витую пару разъемами и получить готовый патч-корд.

Какие инструменты понадобятся?

Кроме собственно отрезка кабеля, а также коннекторов RJ-45 (советуем взять несколько штук на случай, если с первого раза опрессовка не выйдет), нужно подготовить:

• зачистной инструмент — стриппер,
• кримпер RJ-45 — опрессовочные клещи,
• тестер сетевого кабеля для проверки качества обжима.

Кстати, можно приобрести и готовый набор инструментов, которые помогут сделать самодельный патч-корд. Итак, приступим.

Шаг №1 — Зачищаем кабель витая пара 4 жилы

Это важный подготовительный этап. Прежде, чем приступить к опрессовке отрезка витого провода наконечниками, необходимо с кабеля снять немного внешней изоляции. Делается это с помощью специально инструмента — стриппера. Конец кабеля надо вставить в отверстие на инструменте и повернуть стриппер вокруг витой пары. Дальше нужно снять обрезанную внешнюю оболочку и очень осторожно обрезать тоненькую ниточку, которая связывает друг с другом проводники.

Шаг №2 — Выбор схемы опрессовки витого кабеля

Есть два варианта распиновки витого кабеля — прямой и кроссовый (перекрестный) — А и В соответственно. Прямая опрессовка применяется, когда предполагается подключение двух разных устройств, например, ноутбука и маршрутизатора. Обжим по стандарту B используется, если нужно соединить две однотипные сетевые карты оборудования, например, подключить ПК к другому ПК, соединить друг с другом два свитча.

Распиновка по схеме А:

1. бело-оранжевый
2. оранжевый
3. бело-зеленый
4. зеленый

Расположение проводников по схеме В:

1. бело-зеленый
2. зеленый
3. бело-оранжевый
4. оранжевый

Проводники будущего патч-корда нужно разделить и распрямить, а затем расположить их по одной из схем.

Шаг №3 — Обжимка витой пары 4 жилы

Проводники разложили, теперь нужно в одну руку взять коннектор так, чтобы его пластиковая защелка смотрела вниз.

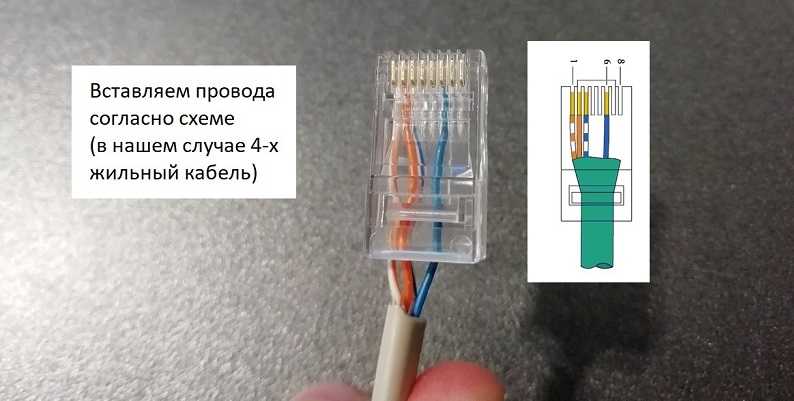

Далее — подравниваем жилы — вставляем проводники в разъем по схеме таким образом, чтобы в него попала внешняя изоляция (достаточно нескольких миллиметров).

Затем берем кримпер и аккуратно вставляем коннектор в его отверстие и медленно, но с хорошим усилием, сжимаем рукоятки обжимных клещей до упора. Если послышался щелчок — опрессовка завершена.

Чтобы получился патч-корд, то же самое стоит сделать со вторым концом отрезка кабеля.

Советуем: брать многопозиционный кримпер, с гнездами под разные разъемы, если вам необходимо работать с коннекторами и кабелями разных типов.

Осталось проверить качество соединения с помощью тестера: вставить разъемы патч-корда в порты прибора, включить тестер. Если его индикаторы горят зеленым — все получилось.

На этом можно было бы закончить. Но нет. Расскажем вам еще про одну штуку — проходные коннекторы. Это сквозные модели, которые не оснащены крышкой, а потому делают опрессовку кабеля еще удобнее.

Обжать витую пару проходным разъемом гораздо легче. Действовать нужно таким же образом, как и при опрессовке провода обычным разъемом. Разница — только в этапе продевания жил кабеля в коннектор. В случае с проходным наконечником жилы должны пройти насквозь. Это значительно упрощает соблюдение распиновки.

При этом если у вас специальный кримпер для сквозных коннекторов, то его лезвие само обрежет торчащие жилы.

Теперь вы сможете сами сделать четырехжильный патч-корд. Отметим, что кабель витая пара 8 жил опрессовывается точно таким же образом. Единственное отличие — в распиновке. Схему обжима 8-жильного провода можно без труда найти в интернете.
