Обжим витой пары 8 жил схема цветов и пошаговая инструкция

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

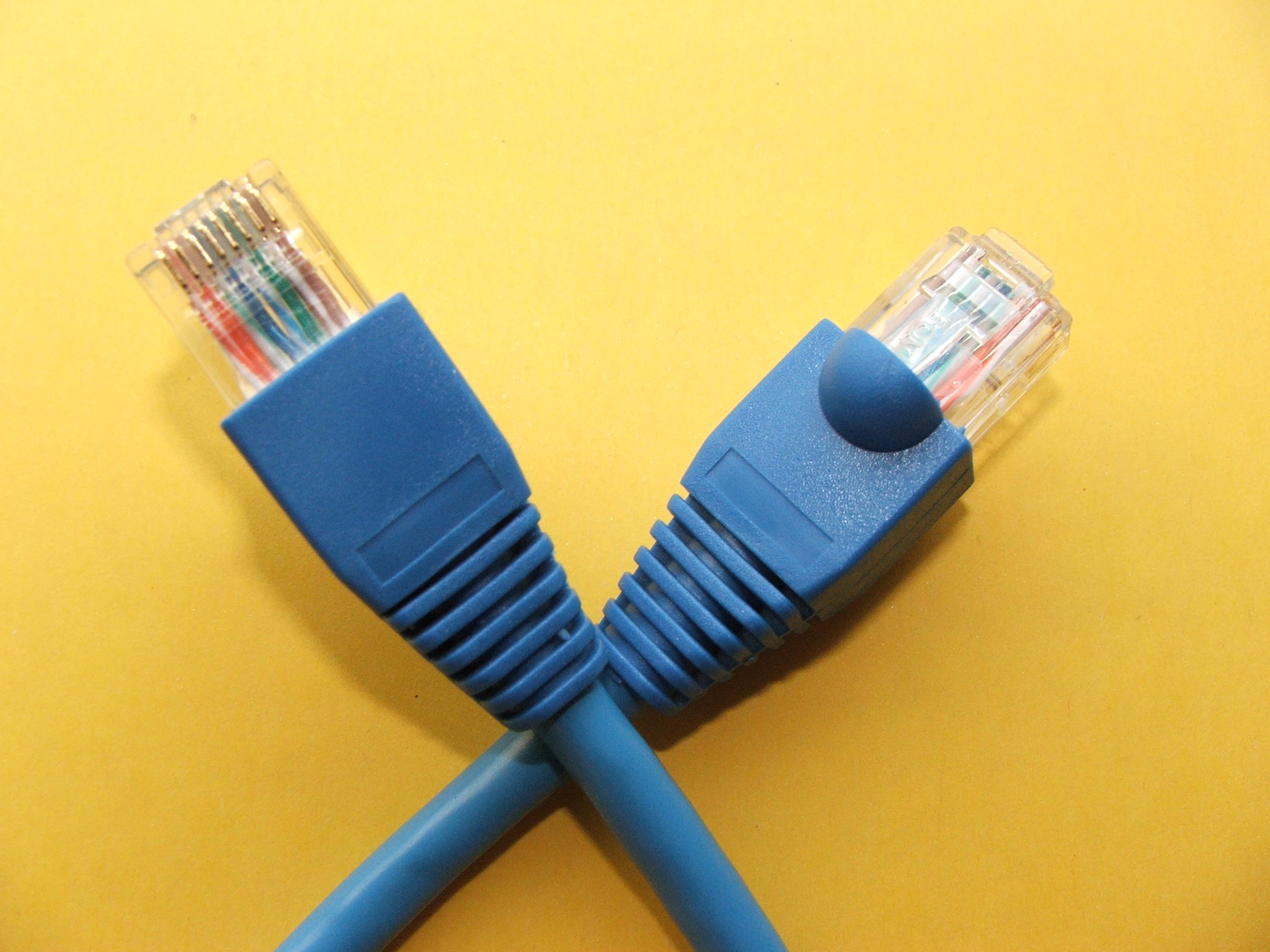

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

  • Отрезок медного кабеля длиной до 100 метров.

    Сетевой кабель

  • Минимум 2 коннектора RJ45 (на один отрезок).

    Rj45

  • Кримпер (обжимные щипцы).
  • Нож для удаления изоляции – стриппер (желательно иметь, но можно обойтись без него, а использовать для тех же целей встроенное лезвие кримпера, канцелярский нож или маленькие ножницы).
  • Кабельный тестер.

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы – непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

  1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

    Снимаем изоляцию с кабеля

  2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

    Зачищенный кабель UTP

  3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

    Откусываем концы проводков витой пары

  4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

    Обжатая витая пара

  5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

    На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

    Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

    Опрессовываем кабель

  6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

    Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

 В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
 Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

 Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.
 Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
 Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.
По стандарту: T568A  информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).



 Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
 Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

 Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
 Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

 Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

 Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

 Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
 При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог…

 Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
 О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

Как обжать витую пару 8 жил своими руками

Эта инструкция для тех кто хочет своими руками самостоятельно обжать сетевой кабель LAN. Это может пригодится когда Вы хотите подключить к сети новый компьютер или подцепить сетевой принтер к домашнему роутеру. На первый раз это может показаться сложным, но спешу Вас уверить — нет ничего сложного в этой операции и справится может даже школьник. Единственное условие — нужен специальный инструмент для обжима витой пары — кримпер. Есть, конечно, чудики, которые умудряются зажать кабель в разъём обычной отвёрткой. Я к таким умельцам не отношусь и предпочитаю специализированный инструмент.

Что такое витая пара

Это стандартный кабель, который применяется для соединения компьютеров, коммутаторов, маршрутизаторов и других устройств в единую сеть по технологии Ethernet. Есть два вида подобного кабеля — на 8 жил и на 4 жилы. Восьмижильный кабель даёт возможность организовать гигабитную локальную сеть, то есть сеть со скоростю доступа до 1 Гбит/сек. Более простой и дешевый кабель — 4 жилы. Он позволяет сделать сеть со скоростью до 100 Мбит\сек.

Что значит обжать витой пары

Смысл процесса, который называется обжим витой пары, заключается в том, что жилы кабеля раскладываются в специальной, строго определённой последовательности. Затем кабель заправляется в коннектор RJ45 и запрессовывается, то есть зажимается специальным инструментом так, чтобы надёжно держаться в коннекторе. Это и называется обжимка сетевого кабеля. Есть две схемы для раскладки жил кабеля. Вот они:

Это первая сложность, с которой сталкиваются новички при самостоятельном изготовлении сетевого патч-корда. Какую схему выбрать? Оказывается здесь всё просто. Есть два варианта обжима.

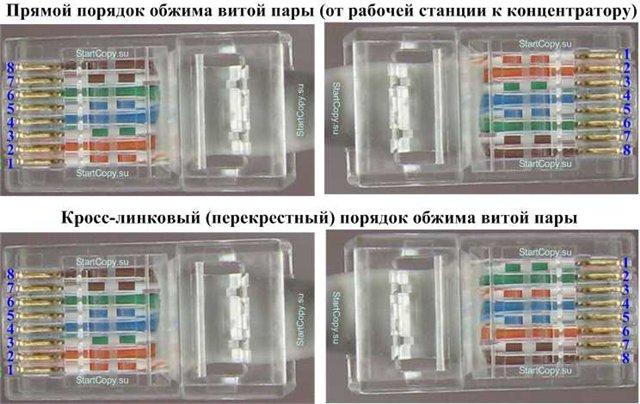

Первый вариант такой:

Этот вариант используется только в том случае, когда надо соединить в сеть два компьютера напрямую — из сетевой карты одного в сетевую карту другого. Называется такой вид кабеля — Cross-Over (Кроссовер) или обратный кабель. Раньше, лет 10 назад, этот тип кабеля активно использовался для подключения модемов, коммутаторов и т.п. Сейчас он практически не используется.

Второй вариант обжимки кабеля:

Это так называемый прямой патч-корд. В этом случае обе стороны кабеля обжимаются по одинаковой раскладке. При этом какой вид раскладки брать — схема 1 или схема 2 -разницы нет. Главное, чтобы с обоих сторон использовалась одна и так же схема обжима витой пары. Сейчас практически везде используется именно этот тип патч-кордов и Вам, скорее всего, надо обжимать витую пару именно по этой схеме.

Необходимый инструмент

Что нам понадобится для того, чтобы сделать сетевой LAN кабель своими руками? Во-первых, конечно же кримпер — обжимной инстумент. На фото ниже это своеобразные щипцы с зелёными ручками. Не имея кримпера на руках, даже не пытайтесь обжать витую пару — у Вас это не получится и просто зря потратите время.

Далее нам понадобится зачистной инструмент. На фото это желтенькая фигулька. Она может быть серой, черной — без разницы. Если её нет — не беда. На хороших кримперах тоже есть зачистной инструмент. Так же можно воспользоваться канцелярским ножом. Ну и, само собой, нужен сетевой кабель Ethernet (витая пара UTP 5 категория) и коннекторы RJ45. На один патч-корд требуется 2 коннектора — с одного конца и с другого.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, выпили для храбрости и теперь готовы действовать! Я буду показывать всё пошагово.

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше.  После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:



Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Ну вот и всё — Вы изготовили сетевой кабель своими руками и можно проверять его работу. Если всё сделали верно и все жилы вставлены правильно — проблем не будет! Удачи!

Как Обжать Витую Пару RJ-45

Поговорим про то, как обжать экранированный кабель витой пары. Простыми словами, как присоединить к штекеру сетевой провод для подключения интернета с коннектором RJ-45, состоящего из 8 или 4 жил. С его помощью также соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом — клещами или кримпером. Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Например, если разболтался коннектор интернет кабеля от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.

Инструменты для обжима витой пары RJ-45 из 8 (4) жил

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой), в результате чего контакты отходили, и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.

Для этого нам потребуется:

  • Собственно кабель от интернета (Ethernet) — витая пара.
  • Несколько коннекторов RJ-45 для подключения к роутеру (потребуется один, а остальные про запас)
  • Обжимные клещи, или кримпер — специальный инструмент, который можно приобрести на любом радиорынке

Схемы и цвета распиновки восьмижильного сетевого кабеля интернет

Прежде всего надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип обжима по цветам

Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».

Показать результаты

Проголосовало: 20058

Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).

Перекрестная схема распиновки RJ-45

Еще один вид сетевого кабеля RJ-45, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Как обжать витую пару с помощью инструмента «клещи»?

  1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
  2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
  3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
  4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
  5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
  6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
  7. Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Видео, как соединить интернет кабель к штекеру

Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.

Спасибо!Не помогло

Цены в интернете

Александр

Выпускник образовательного центра при МГТУ им. Баумана по специальностям «Сетевые операционные системы Wi-Fi», «Техническое обслуживание компьютеров», «IP-видеонаблюдение». Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0. 52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8. 2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Кримперы для установки модульных коннекторов RJ-45:







Jonard Tools UC-864

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев



Jonard UC-4569 — кримпер для сквозных коннекторов

  • Обжим сквозных и стандартных коннекторов RJ45
  • Гильотина для удаления выступающего провода
  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0. 32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев







Greenlee PA1561

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нескользящие рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Механизм для освобождения обжимаемого разъема
  • Вес: 390 гр



Greenlee 45553

  • Установка разъемов RJ-11 и RJ-45
  • Надежный храповый механизм
  • Строго перпендикулярный ход матрицы
  • Гарантия длительного срока жизни инструмента
  • Высокое качество обжима
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей











Hobbes Tooltest — кримпер c LAN тестером

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Встроенный кабельный тестер RJ-45
  • Испытание кабеля на непрерывность, обрыв, перепутанные жилы, короткое замыкание.
  • Индикатор низкого заряда батарей.
  • Обжимной инструмент и тестер кабелей в одном





Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.



Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Часть современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью расшивки

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Расшивки для установки розеток RJ-45:



Palladin Tools PT-1913 — стриппер UTP/STP c расшивкой 110

  • Зачистка кабеля UTP/STP категории CAT-5, 5e, 6
  • Расшивка витой пары на кросс 110
  • Качественное исполнение
  • Простота в использовании
  • Саморегулирование глубины зачистки кабеля

Jonard Tools ENI-110 — расшивки кабеля на кросс 110

  • Назначение: расшивка провода на 110 кросс
  • Два лезвия: с ножом для обрезки провода и без ножа
  • Цвет рукояти: светло синий
  • Вес: 64 г

Jonard EPD-9Krone — ударный инструмент для расшивки кабеля KRONE

  • В комплекте лезвие для кросса типа KRONE
  • Прочный ударный механизм
  • Два режима силы забития Hi и Low: 18. 14 кг и 13.6 кг
  • Крючок для извлечения проводника с кросса
  • Двухцветная рукоять для идентификации режима
  • Отделение для хранения лезвий с фиксатором
  • Ресурс инструмент: 100 000 операций в режиме

    забития Hi (18,14 кг / 178 N)
  • Вес без лезвия: 127 г

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

См. также:

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801 Общее экранирование Попарная защита экраном
U/UTP(UTP) Нет Нет
U/FTP Нет Фольга
F/UTP (FTP) Фольга Нет
S/UTP (STP) Оплетка Нет
SF/UTP (S/FTP) Оплетка, фольга Нет
F/FTP Фольга Фольга
S/FTP Оплетка Фольга
SF/FTP Оплетка, фольга Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория Количество пар Пропускная способность, МГц Скорость передачи данных, Мбит/с
CAT 1 1 0,1, используется в телефонной связи
CAT 2 2 1 4
CAT 3 4 16 10 и 100
CAT 4 4 20 20
CAT 5 4 100 100
CAT 5E 4 125 100 (2 пары), 1 Гбит/с (4 пары)
CAT 6 4 250 От 1 до 10 Гбит/с
CAT 7 4 600 До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Для перекрестного обжима провода используется схема:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. синий – синий;
  5. бело-синий – бело-синий;
  6. зеленый – оранжевый;
  7. бело-коричневый – бело-коричневый;
  8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. пусто;
  5. пусто;
  6. зеленый;
  7. пусто;
  8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. пусто;
  5. пусто;
  6. зеленый – оранжевый;
  7. пусто;
  8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

  1. Отмерить требуемую длину провода.
  2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
  3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
  4. Несколько раз согнуть кабель в различные стороны от надреза.
  5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
  6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
  7. Разложить жилы, руководствуясь одним из видов обжима.
  8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
  9. Вставить штекер в разъем на обжимнике.
  10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Мне нравится16Не нравится1

схемы обжима интернет-кабеля для RJ-45 на 4 и 8 жил

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ-45.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Разновидности витой пары

Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы (проводника). Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме.

Используйте дешёвый кабель UTP только внутри помещений и при создании недлинных сегментов сети

Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании. Защищённый морозостойкий провод с медными проводниками стоит в 3–4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами. Стоит отметить, что в последнее время такие трассы всё чаще делают при помощи оптоволоконного кабеля.

Защищённая витая пара оснащена дополнительной изоляцией и стальной проволокой для подвеса

Инструменты, необходимые для обжимки витой пары

Вам понадобятся обжимные клещи (для 99% работы), монтажный или прочный канцелярский нож и небольшой фонарик.

Обжимные клещи, или кримпер — основной инструмент кабельщика

Из расходных материалов понадобится провод UTP и коннекторы RJ-45. Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет.

Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным

Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ-45.

Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля. Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно.

Кабельный тестер незаменим при большом объеме кабельных работ и протяженных трасс

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

  1. При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
  2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.

    Снимите изоляцию кабеля при помощи специального инструмента

  3. Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.

    Жилы провода расплетаются на длину 12–13 мм

  4. Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.

    Выровняйте жилы кабеля согласно цветовой схеме

  5. Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.

    Аккуратно вставьте расплетенный конец кабеля в коннектор

  6. Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.

    Опрессуйте коннектор RJ-45 кримпером

  7. После обжимки кабель готов к эксплуатации.

Видео: обжимка кабеля витой пары

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

  1. Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.

    Зачистите изоляцию кабеля при помощи обычного ножа

  2. Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.

    Подрезать жилы до нужной длины можно кусачками или обычным ножом

  3. Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
  4. Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.

    Проверьте, что провода расположены правильно. Если ошибётесь, придётся срезать коннектор и обжимать новый

  5. При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.

    Вдавите контакты коннектора вниз так, чтобы они пробили жилы кабеля

  6. При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
  7. Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
  8. Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

Кабель гофрированный витая пара 8 жил. Как сжать восьмижильную витую пару

Операция обжима проводов в витой паре, состоящей из восьми жил, является наиболее распространенной, которую должен выполнять специалист, устанавливающий линии связи. Восьмижильный провод считается базовым при строительстве современных высокоскоростных линий связи. Наверняка у вас есть дома аналогичный кабель, потому что делают, например, патч-корды, то есть оптоволоконные или электрические кабели, предназначение которых — соединять между собой различные электронные устройства.Примером может служить широко используемый в настоящее время шнур с выходом USB.

Кроме того, витая пара, состоящая из восьми жил, повсеместно используется для обеспечения подключения к проводному Интернету, поэтому установщики обжимают провод, чтобы подключить разъем к кабелю витой пары, который будет соответствовать соответствующему разъему в маршрутизаторе или персональном электронном устройстве.

Обжим кабеля сегодня регламентируется стандартами, которые полезно знать, чтобы правильно реализовать процедуру самоопрессовки витой пары.

Существующие стандарты обжима восьмижильных кабелей

В настоящее время все специалисты, занимающиеся прокладкой высокоскоростных линий связи, выполняют свои прямые обязанности, руководствуясь положениями стандарта TIA / EIA-568. По нормам этого стандарта обжать восьмижильный кабель можно двумя способами:

При обжиме витой пары прямым способом последовательность проводов в разъемах, расположенных на двух концах коммутационного шнура, симметрична.При этом перекрестный метод предполагает частичное пересечение проводов, а разъемы со временем делают асимметричными.

Прямой путь

Ниже вы можете увидеть схему того, как обжата витая пара, состоящая из восьми жил, простым способом.

Как вы, наверное, заметили, на схеме показаны два типовых варианта обжатой витой пары по правилам стандарта TIA / EIA-568. Вариант в левой части рисунка типичен для России и других стран СНГ.Вариант в правой части диаграммы обычно применяется в США и странах Европы. Единственная разница между вариантами: расположение проводов оранжевого и зеленого цвета.

Основная область, в которой патч-корды изготавливаются с использованием прямого обжима восьмижильного кабеля, — это подключение компьютеров и ноутбуков к различным сетевым устройствам, обеспечивающим доступ к локальным сетям или Интернету.

Поперечный путь

Ниже вы можете увидеть схему обжима восьмижильного кабеля перекрестным методом.

При использовании метода, называемого кроссовером, на разъеме, закрепленном на другой стороне шнура, меняются местами только зеленый и оранжевый провода. Таким образом обжимаются витые пары для сетей Ethernet.

Если вы используете схему кроссовера Gigabit для обжима, вам нужно будет пересечь все восемь проводов вместе. Кабели с подобной обжимкой используются для сетей с высокой скоростью передачи данных, например, 1000 Base-T.

Сожмите восьмижильный кабель самостоятельно

Что вам понадобится

Прежде чем приступить непосредственно к закреплению разъемов на концах патч-корда и обжатию витой пары из восьми жил, у вас должны быть материалы и инструменты, необходимые для вашей работы.В этот список вошли:

  1. Деньги . Они понадобятся вам, чтобы заплатить цену, запрашиваемую продавцами за необходимые вам инструменты или материалы.
  2. Отрезок кабеля , состоящий из восьми жил медного провода нужной вам длины.
  3. Rj45 Коннекторы в количестве, равном 2 шт., Для крепления их к концам кабеля.
  4. Кабельный тестер . Проверить подключение
  5. Съемник или, другими словами, специальный нож, используемый монтажниками электрических и телекоммуникационных сетей для снятия изоляционного материала с проводов.Как вариант, неплохо подойдут маленькие ножницы, например, маникюрный или канцелярский нож.
  6. Клещи для опрессовки или клещи для опрессовки.

Обжим витой пары

Порядок обжима восьмижильной витой пары

Для того, чтобы правильно провести операцию и обжать кабель, выполните следующую последовательность действий:

  • Взяв в одну руку один из краев кабеля , другой рукой отрежьте внешний изоляционный слой на расстоянии трех-пяти сантиметров от края ножом или другим острым инструментом.При выполнении этой операции старайтесь не повредить оболочку сердечника.
  • Снимите внешнюю изоляцию и развяжите провода так, чтобы они образовали необходимую последовательность согласно одному из вариантов стандарта TIA / EIA-568, который мы рассматривали ранее.
  • Позаботьтесь о выравнивании плетеной проволоки . Возьмите щипцы для обжима и держите его лезвием для жилок на расстоянии от края примерно на одну целых две десятых сантиметра, но не более одной целых четырех десятых сантиметра.Делать это нужно не только для совмещения, но и для того, чтобы при последующем вдавливании витой пары в разъем жилы не оставались снаружи. В противном случае нельзя гарантировать, что соединение будет прочным и прочным. После этого обрежьте концы проводов щипцом.
  • Полностью вставьте кабель в разъем. Обратите внимание, что разъем во время этой операции должен располагаться к вам на той стороне, где на нем находятся контакты.
  • На вашем обжиме должен быть разъем с обозначением «8P».Вставьте в него разъем, подготовленный в результате предыдущей операции, и надавите на инструмент до отчетливого щелчка. Имейте в виду, что после снятия готового разъема с разъема 8Р его необходимо проверить и убедиться, что он сделан качественно и не ломается из-за чрезмерного давления или натяжения. Это очень важно, потому что плохо выполненное соединение может быть нарушено из-за того, что кто-то наступит на кабель ногой, как это часто бывает в офисе или дома.
  • Таким же образом, подключите разъем на другой стороне кабеля.
  • Проверить целостность и правильность подключения. . Для этого возьмите кабельный тестер и подключите к нему патч-корд, сделанный вами лично. Если вы видите, что на двух модулях тестера кабеля горят зеленые индикаторы, значит, это целостность шнура и правильность подключения. Включение красного сигнала указывает на то, что в коммутационном шнуре обнаружено короткое замыкание или перекрещивание проводов. Отсутствие светового индикатора свидетельствует об обрыве соединения или о том, что провод не обжат должным образом, т.е.е. между контактами разъема и жилами кабеля нет соединения.

ИЗ современных технологий развития все чаще для объединения компьютерных сетей используется медный 8-жильный кабель категории 5 UTP. Можно купить со счетчиком. Но для того, чтобы он подключился к компьютерному разъему, необходимо приобрести и установить на провода с обоих концов кабеля специальные разъемы типа 8Р8С, которые необходимо правильно обжать. Поэтому пользователи хотят узнать, как сделать обжим витой пары 8 жил самостоятельно.

Кабель витая пара Интернет-кабель

Для обжима интернет-шнура вам потребуется:

  • кабель необходимой длины;
  • Разъем

  • rJ 45 в количестве 2 шт. Желательно иметь запасной;
  • Клещи для опрессовки.

Кабель

Четырехжильный кабель был заменен восьмижильным кабелем, способным передавать информацию со скоростью до 1 Гбит / с.

Витая пара — это восьмижильный кабель, медный, близкого по цвету, жилы которого скручены попарно, что значительно снижает различные помехи.Благодаря такой структуре он надежно передает информацию через Интернет или LAN (лояльную сеть), которая представляет собой систему связи, позволяющую одновременно использовать ресурсы компьютера, а именно: принтеры, модемы, диски и другие устройства.

Разъем

Коннектор RJ 45 предназначен для обжима витой пары 8 жил. Следовательно, он имеет 8 контактов. Соответственно, все современные компьютеры оснащены однотипными разъемами RJ 45. Это устройства:

Первые используются для того же кабеля FTP или STP, который заземляет сетевое оборудование, чтобы защитить его от повреждения статическим электричеством, например, во время грозы.Для кабеля UTP используются неэкранированные разъемы, они используются гораздо чаще.

Клещи для опрессовки

Клещи для опрессовки (обжимные клещи) — это инструмент, который снимает изоляцию, разрезает и обжимает жилы кабеля. Мастера всегда ими пользуются. Такой кримпер желательно обзавестись. В противном случае используются ножницы, но это обеспечит эффективность производимого шнура.

— это крепление шнура в пазах разъема, которые бывают со вставкой и без нее.В устройстве со вставкой будет очень сложно обжать сплошные медные жилы, потому что он предназначен только для многожильных мягких проводов.

Конструкция разъема очень проста, в нем 8 каналов для опрессовки и крепления каждой медной жилы, поверх них металлические контакты со специальными бугорками для обеспечения более надежного контакта.

Для правильного определения нумерации необходимо разместить разъем с защелкой к себе так, чтобы контакты располагались сверху.Итак, контактный номер 1 будет справа, а номер 8 — слева. Эту нумерацию необходимо помнить при выполнении работ по опрессовке жил.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от области применения, два метода обжима проводов, а именно:

  • прямой — когда жилы с двух концов кабеля собираются в одинаковой последовательности, то есть обжимаются;
  • cross (крестик), у которого провода в разъемах не симметричны, так как часть их перекрещивается.

Методы обжима

Существует две общепринятые базовые схемы опрессовки кабеля: 568А и 568В. Важно помнить! Укладку жил следует начинать первым и заканчивать восьмым касанием.

Прямая витая пара опрессовка 8 жил выполняется по схеме 568А или 568Б. Это значит, что обжим будет одинаковым, симметричным с обоих концов кабеля. Тип A используется в Европе и США, мы используем тип B.Разница между ними только в расположении красного и зеленого проводов. Метод прямого обжима соединяет компьютеры и сетевые устройства.

Схемы правильной опрессовки поперечным методом выполняются в двух вариантах, которые мы и рассмотрим.

Стандартный перекрестный обжим для сети 100 Мбит / с .

Стандартный перекрестный обжим для высокоскоростной сети 1 ГБ / с .

С помощью перекрестного обжима изготавливаются кабели, соединяющие компьютеры друг с другом.Обжимной тип Gigabit Crossover, предусматривает перекрестное соединение всех 8 ядер.

Обжим коннектора RJ 45

Конец кабеля берется в руку, щипцами для опрессовки или ножом, отступив от края 3 см, срезает внешнюю изоляцию по кругу. При этом будьте осторожны, чтобы не повредить покрытие проводов. Осталось сплести и аккуратно выровнять все жилы.

Выбираем схему обжима и соответственно жилы распределяем в желаемом порядке.Теперь вам нужно обрезать их ровно, оставив примерно 1,2 см от края, то есть длину коннектора, потому что они должны полностью в него поместиться.

Если после обрезки цветных жил будет выступать за , соединение будет хрупким и может быстро сломаться. Поэтому дополнительная примерка не помешает. Концы проводов обрезают перпендикулярно оси кабеля, вставляя их в пазы разъема до упора, где специальные выступающие бугорки должны плотно зажимать обмотку каждой жилы, чтобы она не двигалась и имела хороший контакт.

Внимательно проверьте, все ли 8 проводов надежно вставлены в разъем, можно обжать. Для этого у клещей есть специальный разъем с маркировкой «8P», в который вставляется разъем с проводами. Запутать невозможно, потому что в нем всего одна позиция. Плотно зажимаем разъем, до появления щелчка, теперь все готово. Точно такие же действия повторяются со вторым кабельным устройством, после чего оно готово к использованию.

Проверяем работу. Для этого потянем первый, потом второй разъем, если они надежно закреплены, никогда не слетят.Их также можно проверить с помощью кабельного тестера. Зеленые индикаторы на двух модулях указывают на хорошее соединение. Индикатор не загорелся, возможно жила плохо обжата , а красный свет говорит о неправильном подключении или коротком замыкании.

При проверке шнура мультиметром он выставлен в режим набора, потом провода подключены по цветам, звук есть, то все нормально, его нет, причина в контактах, может у вас просто нужно их прижать.

Желательно использовать специальные колпачки, которые надеваются на разъемы и предохраняют жилы от изгиба и поломки.

Небольшой рассказ про 8-жильные кабели (витые пары). Самые первые телефоны были подключены к телефонным линиям — это были однопроводные линии (с заземлением), они были проложены открытым способом. За одну тысячу восемьсот восемьдесят лет во многих городах запустили электрические трамваи, которые создали огромное количество шума на этих линиях. Подавать в суд было бесполезно, тогда телефонные компании решили переделать свои линии по более сбалансированной схеме, что дает огромные преимущества в снижении уровня шума на линиях.Позже линии электропередачи стали более распространенными, принимаемых мер было недостаточно. Телеграфные провода были проложены параллельно линиям электропередач, и через несколько лет неуклонно растущее потребление электроэнергии снова привело к увеличению помех телефонным линиям, после чего инженеры разработали и внедрили метод перекладки проводов и в результате помех на линии были сведены к максимальному минимуму.

База для витой пары, 8 ядер Rexant

В основе любой сети лежит кабель типа витая пара, 8 жил , который представляет собой кабель, покрытый пластиковой оболочкой и состоящий из нескольких пар проводов, изолированных друг от друга, скрученных вместе.Витая пара 8 жил для внешней прокладки, внутри кабеля прочная нить, очень устойчивая к разрыву. Эта нить используется в случае необходимости вскрытия скорлупы, она легко разрезает внешнюю тесьму при натяжении. Витая пара 8 жил Rexant состоит из восьми скрученных попарно медных кабелей диаметром 0,5 миллиметра. Провод (кабель UTP), используемый для изготовления витых шнуров, должен иметь гибкую форму. Для его изготовления используется многопроволочный сердечник большого сечения.

Провода делятся на две категории: экранированные и неэкранированные, которые не защищены от помех. Витая пара из 8 жил Rexant более устойчива к помехам, отличается лучшими параметрами переходного затухания. В России чаще всего используются неэкранированные кабели. Кабель UTP используется при прокладке компьютерных или телефонных сетей. Широко используются провода UTP, также широко распространены защищенные кабели FTP. алюминиевая фольга. Витая пара изолируют различными материалами. Наиболее распространен пластифицированный поливинилхлорид.Раковина обычно имеет серый цвет, но возможны и другие оттенки. Черная изоляция с защитой от ультрафиолета и витая пара повышенной влажности, предназначенная для использования вне помещений.

Типы витой пары 8 ядер Rexant

Обжатая витая пара 8 жил всего два варианта:
Обжатая витая пара 8 жил первый вариант, используется для создания кабеля с перевернутой распиновкой, который имеет разъем для подключения двух сетевых карт персональных компьютеров Он также используется для сети некоторых старых моделей коммутаторов или концентраторов (порт восходящей связи), а также для подключения такого оборудования, как компьютер, к компьютеру.Современные сетевые устройства сами определяют, каким методом обжимается и адаптируется к нему витая пара из 8 жил, в связи с этим обстоятельством перекрестный кабель сегодня потерял актуальность.

Обжатая витая пара 8-жильный второй вариант, для соединения сетевой карты компьютера с хабом или коммутатором — создается прямой кабель. Обжимается коннектором RJ45.
При использовании не по стандарту обжатого кабеля приводит к тому, что сеть не будет работать или будет работать, но с огромными потерями пакетов данных, передаваемых по кабелю.

Применение витой пары 8 жил Rexant

Витая пара 8 жил проверяется на правильность обжима, путем визуального осмотра, используют приборы, так называемые кабельные тестеры. Это устройство состоит из приемника и передатчика информации. Передатчик отправляет сигналы для каждой жилы кабеля, поочередно дублируя эту передачу, включая светодиоды, приемник в это время подключается к другому концу проложенной линии, соответственно, путем включения светодиодов.Если на тестере кабеля при приеме и передаче загораются светодиоды, это означает, что кабель обжат правильно. Более мощные и дорогие модели кабельных тестеров имеют встроенный домофон, а также индикаторы обрыва кабеля с информацией о точке разрыва, вплоть до расстояния разрыва, что при прокладке больших сетей позволяет сэкономить много времени. Описанный выше 8-жильный витая пара подходит как для стомегабитного подключения, так и для гигабитного. Во время работы стомегабитное соединение может оставаться неактивным, две пары ядер или может передавать мощность.Только две пары остаются активными. Все восемь жил кабеля используются для гигабитных соединений.

Кабель витая пара 8 жил купить можно в любом магазине компьютерной техники вашего города. Да и кабель не совсем принципиальный по цене витая пара 8 жильный.

Электропроводка витая пара. Как обжать шнур питания без инструмента (отвертки)

26.11.2018

Доброго времени суток всем!

В данной статье речь пойдет о сетевом кабеле (Ethernet-кабель , или витая пара, как многие называют его ), благодаря которому компьютер подключается к Интернету, создается домашняя локальная сеть, осуществляется Интернет-телефония и т. Д.

В целом аналогичный сетевой кабель продается в магазинах со счетчиками и на его концах нет разъемов (штекеры и разъемы RJ-45, которые подключаются к сетевой карте компьютера, роутеру, модему и другим устройствам. Аналогичный разъем показан на превью слева. ). В этой статье я хочу рассказать, как можно обжать такой кабель, если вы хотите создать дома локальную сеть (или, например, перенести компьютер, подключенный к Интернету, из одной комнаты в другую).Кроме того, если ваша сеть пропадает, а кабель, кажется, настроен, я рекомендую вам потратить время и повторно подключить сетевой кабель.

Х аметка

Кстати, в магазинах уже есть опрессованные кабели со всеми разъемами. Правда они стандартной длины: 2м., 3м., 5м., 7м. (м — метры). Также учтите, что обжатый кабель проблематично протянуть из одной комнаты в другую — т.е. когда необходимо протолкнуть его через отверстие в стене / перегородке и т. Д., вы не сделаете большое отверстие, и соединитель не пройдет через маленькое отверстие. Поэтому в этом случае я рекомендую сначала растянуть трос, а затем сжимать его.

Что нужно для работы?

1. Сетевой кабель (также называемый витой парой, кабелем Ethernet и т. Д.). В метрах продается практически любой метраж (по крайней мере, для домашних нужд без проблем найдешь в любом компьютерном магазине). На скриншоте ниже показано, как выглядит этот кабель.

2.Также потребуются разъемы RJ45 (это разъемы, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому покупайте сразу с наценкой (особенно если вы ранее с ними не разбирались).

3 .. Это специальные клещи для опрессовки, с помощью которых разъемы RJ45 можно обжать на кабеле за секунды. В принципе, если вы не планируете часто тянуть интернет-кабели, то обжимной клещ можно взять у знакомых, а можно вообще без него обойтись.

4. Нож и обычная прямая отвертка. Это если у вас нет обжима (в котором, кстати, есть удобные «приспособления» для быстрой обрезки кабеля). Думаю, их фото здесь не нужно ?!

Вопрос перед сжатием — что и с чем будет подключаться через сетевой кабель?

Многие не обращают внимания более чем на одну важную деталь. Помимо механического сжатия, в этом вопросе есть еще немного теории.Все дело в том, что смотря как что и с чем будете подключать — зависит от того, как нужно обжимать интернет-кабель!

Есть два типа подключения: прямое и перекрестное. Чуть ниже на скриншотах будет ясно и видно, о чем идет речь.

1) Прямое подключение

Используется, когда вы хотите соединить компьютер с роутером, телевизор с роутером.

Важно! Если по этой схеме соединить один компьютер с другим, то локальная сеть работать не будет! Для этого используйте кросс-соединение.

На схеме показано, как сжать разъем RJ45 с обеих сторон интернет-кабеля. Первый провод (белый и оранжевый) отмечен контактом 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет использоваться для соединения двух компьютеров, компьютера и телевизора, а также двух маршрутизаторов друг с другом.

То есть сначала вы решаете, с чем подключиться, смотрите схему (на 2-х скриншотах ниже это не так уж и сложно даже для новичков) и только потом приступаете к работе (об этом, собственно, ниже)…

Обжим сетевого кабеля клещами (обжимными клещами)

Этот вариант проще и быстрее, поэтому я начну с него. Затем я скажу несколько слов о том, как это можно сделать обычной отверткой.

1) Обрезка

Сетевой кабель — это: сплошная оболочка, за которой спрятаны 4 пары тонких проводов, которые окружены другой изоляцией (разноцветной, что было показано в последнем шаге статьи).

Итак, первым делом нужно разрезать скорлупу (защитную оболочку) можно сразу на 3-4 см.Так будет проще распределить проводку в правильном порядке. Кстати, клещами (щипцами) это делать удобно, хотя некоторые предпочитают пользоваться обычным ножом или ножницами. В принципе, здесь ни на чем не настаивают, так как кому удобнее — важно только не повредить скрытую за корпусом тонкую проводку.

Оболочка снимается с сетевого кабеля на 3-4 см.

2) Защитный
колпачок

Далее вставляем защитный колпачок в сетевой кабель, дальше делать — будет крайне неудобно.Кстати, многие пренебрегают этими крышками (и, кстати, тоже). Это помогает избежать излишнего перегиба кабеля, создает дополнительный «амортизатор» (так сказать).

Защитный колпачок

3) Распределение проводов и выбор схемы

Далее разложите проводку в том порядке, в котором вам нужно, в зависимости от выбранной схемы (это обсуждается выше в статье). Разложив провода по желаемой схеме, обрежьте их плоскогубцами примерно до 1 см.(Можно ножницами их порезать, если не боитесь испортить :)).

4) Вставляем провода в разъем

Важно отметить, что если провода недостаточно обрезаны, они будут торчать из разъема RJ45, что крайне нежелательно — любое легкое движение при прикосновении к кабелю может привести к повреждению сети и разрыву соединения.

Как подключить кабель с RJ45: правильный и неправильный варианты.

5) Обжим

После эко аккуратно вставляем коннектор в зажим (обжимной) и сжимаем их.После этого наш сетевой кабель обжимается и готов к работе. Сам процесс очень простой и быстрый, тут особо комментировать нечего …

Процесс обжима кабеля в обжиме.

Как обжать силовой кабель отверткой

Это, так сказать, чисто самодельный ручной метод, который пригодится тем, кто хочет подключать компьютеры быстрее, а не искать галочки. Кстати, такова особенность русского характера; на Западе люди без этого спецсредства не занимаются :).

1) Обрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь вы тоже руководствуетесь схемами выше.

3) Вставьте кабель в разъем RJ45

Аналогично (то же, что и в случае с обжимными клещами (клещами)).

4) Отвертка для фиксации и обжима кабеля

А вот и самое интересное.После того, как кабель вставлен в разъем RJ45, поместите его на стол и нажмите на него и на вставленный в него кабель одной рукой. Второй рукой возьмите отвертку и начните осторожно нажимать на контакты (рисунок ниже: красные стрелки показывают обжатые, а не обжатые контакты).

Здесь важно, чтобы конец отвертки не был слишком толстым и чтобы можно было прижать контакт до конца, надежно зафиксировав провод. Обратите внимание, что нужно закрепить все 8 проводов (на скрине внизу закреплены только 2).

Отвертка

После закрепления 8 проводов нужно закрепить сам кабель (оплетка, защищающая эти 8 «жил»). Это нужно для того, чтобы при случайном выдергивании кабеля (например, касании его при вытягивании) не было потери связи, чтобы эти 8 жил не вылетали из своих гнезд.

Делается это просто: закрепите разъем RJ45 на столе, а сверху той же отверткой надавите на него.

Итак, вы получили надежное и надежное соединение.Можно подключить аналогичный кабель к ПК и наслаждаться сетью :).

Кстати, статья в теме о настройке локальной сети:

Создание локальной сети между 2 компьютерами.

Вот и все. Удачи!

Кабели, используемые для выстраивания инфраструктуры компьютерной сети, доступны в большом количестве разновидностей. Среди наиболее популярных — коаксиальный кабель, витая пара и оптоволокно. В чем специфика каждого из них? Какие особенности монтажа наиболее распространены — витой пары?

Типы кабелей: коаксиальный

Коаксиальный кабель является одним из самых ранних типов кабелей, используемых в сетевых соединениях.По толщине он примерно соответствует компьютерному блоку питания, рассчитанному на работу с розеткой 220 В.

Структура коаксиальной конструкции следующая: посередине — металлический проводник, окутанный толстой, преимущественно пластиковой изоляцией. Поверх него — тесьма из меди или алюминия. Внешний слой — изолирующая оболочка.

Подключение сетевого кабеля данного типа может производиться:

BNC разъемом;

терминатор BNC;

Разъем BNC-T;

BNC-цилиндрический соединитель.

Рассмотрим их специфику подробнее.

BNC-коннектор предполагает размещение на концах кабеля, используется для соединения с T-образными или цилиндрическими коннекторами. Терминатор BNC используется в качестве изолирующего барьера, предотвращающего прохождение сигнала по кабелю. Правильное функционирование сети без этого элемента в некоторых случаях невозможно. Подключение через силовой кабель коаксиального типа предполагает использование двух терминаторов, один из которых требует заземления. Разъем BNC-T используется для подключения ПК к основной линии.В его составе три слота. Первый подключается к разъему компьютера, а два других подключают разные концы магистрали. Другой тип разъема для коаксиального кабеля — это BNC-разъем. Он используется для соединения разных концов магистрали или для увеличения радиуса компьютерной сети.

Среди полезных особенностей коаксиальных структур — нет проблем с вопросом, как соединить два сетевых кабеля такого типа. Достаточно для обеспечения надежного контакта токопроводящих жил, конечно, при соблюдении технологии стыковки утеплителя и сетки экрана.Однако коаксиальный кабель довольно чувствителен к электромагнитным помехам. Поэтому в практике построения компьютерных сетей сейчас он используется редко. Однако он незаменим с точки зрения организации инфраструктуры для передачи телевизионных сигналов — от поставщиков услуг связи или кабельного телевидения.

Витая пара

Наиболее распространенные сетевые кабели для компьютера называются «витой парой». Почему такое имя? Дело в том, что в структуре кабеля этого типа присутствуют попарные жилы.Они сделаны из меди. Стандартный кабель рассматриваемого типа включает 8 жил (всего 4 пары), но есть и образцы с четырьмя жилами. Так называемая распиновка сетевого кабеля этого типа (соотнесение каждой жилы с определенной функцией) предполагает использование изоляции определенного цвета на каждом проводе.

Наружная изоляция витой пары выполнена из ПВХ, что обеспечивает достаточную защиту токопроводящих элементов от электромагнитных помех.Есть рассматриваемый тип — FTP и STP. В первом соответствующая фольга располагается поверх всех проводников, во втором — на каждом из проводников. Есть неэкранированная модификация витой пары — UTP. Кабели с фольгой обычно дороже. Но использовать их имеет смысл только в том случае, если есть необходимость в качественной передаче данных на относительно большое расстояние. Для домашних сетей подойдет неэкранированная витая пара.

Существует несколько классов соответствующего типа конструкций, каждый из которых обозначается как CAT с номером от 1 до 7.Чем выше соответствующий показатель, тем лучше материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для компьютера для обмена данными по протоколу Ethernet в домашних сетях подразумевают, что элементы соответствуют CAT5. В соединениях, где используется витая пара, используются разъемы, которые правильно будут классифицироваться как 8P8C, но есть и неофициальное название для них — RJ-45. Можно отметить, что кабели, соответствующие как минимум классам CAT5 и CAT6, могут передавать данные со скоростью, близкой к максимальной для рассматриваемого типа конструкций — до 1 Гбит / с.

Оптоволокно

Пожалуй, самые современные и быстрые сетевые кабели для компьютера — это волоконно-оптические. В их конструкции присутствуют светопроводящие элементы из стекла, которые защищены прочной пластиковой изоляцией. Одним из ключевых преимуществ этих сетевых кабелей для компьютера является высокая устойчивость к помехам. Также можно передавать данные на расстояние около 100 км по оптоволокну. Соединение кабелей этого типа с приборами может осуществляться через разъемы различного типа.Среди наиболее распространенных — SC, FC, F-3000.

Как выглядит этот высокотехнологичный сетевой кабель для компьютера? Фотографии конструкции оптоволокна ниже.

Интенсивность практического применения волокна ограничена относительно высокой стоимостью оборудования, необходимого для передачи данных через него. Однако в последнее время многие российские провайдеры активно используют эту сеть. По мнению ИТ-специалистов, в расчете на то, что соответствующие вложения окупятся в будущем.

Развитие кабельной инфраструктуры

На примере трех указанных типов кабелей мы можем проследить определенную эволюцию в аспекте построения инфраструктуры компьютерных сетей. Итак, изначально при передаче данных по стандарту Ethernet использовались коаксиальные конструкции. При этом максимальное расстояние, на которое мог передаваться сигнал от одного устройства к другому, не превышало 500 метров. Максимум для коаксиального кабеля был около 10 Мбит / с. Использование витой пары значительно увеличило динамику обмена файлами в компьютерных сетях — до 1 Гбит / с.Также появилась возможность передавать данные в дуплексном режиме (одно устройство могло и принимать сигналы, и отправлять их). С появлением оптоволокна в ИТ-индустрии появилась возможность передавать файлы со скоростью 30-40 Гбит / с и более. Во многом благодаря этой технологии компьютерные сети успешно соединяют страны и континенты.

Конечно, при работе с ПК при прокладке компьютерных сетей используются многие другие типы кабелей. Теоретически для аналогичных целей можно использовать, например, USB-кабель, хотя это будет не очень эффективно, в частности, из-за того, что в рамках стандарта USB данные могут передаваться на небольшое расстояние — около 20 м.

Как подключить витую пару

Витая пара, как мы отметили выше, является наиболее распространенным типом кабеля при проектировании компьютерных сетей сегодня.Однако для его практического использования характерны некоторые нюансы. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о котором мы говорили выше. Важно знать, как правильно расположить провода в зоне их контакта с разъемом RJ-45. Порядок подключения витой пары к соответствующему элементу называется опрессовкой, так как при ее выполнении используется специальный инструмент, подразумевающий силовое воздействие на конструкцию.

Нюансы обжима

Во время этой процедуры разъемы надежно фиксируются на концах витой пары.Количество контактов в них соответствует количеству проводов — в обоих случаях таких элементов 8. Существует несколько схем, по которым витую пару можно обжать.

Далее мы рассмотрим соответствующие особенности. Но сначала человеку, который работает с кабелем, нужно хорошенько взять разъемы в руки. Держать их следует так, чтобы металлические контакты располагались сверху.

Пластиковая защелка должна быть направлена ​​в сторону обжимного устройства. Слева в этом случае будет 1-й контакт, справа — 8-й.Нумерация — чрезвычайно важный нюанс работы с витой парой. Итак, какой вид опрессовки используют специалисты сетевой инфраструктуры?

Во-первых, это схема сетевого кабеля, которая называется EIA / TIA-568A. Предполагает расположение жил относительно металлических контактов разъема в следующем порядке:

На 1 контакт: белый и зеленый;

Для 2-го: зеленый;

Для 3-го: бело-оранжевый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: оранжевый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Есть еще одна схема — EIA / TIA-568B. Предполагается, что локации проживают в следующем порядке:

Для 1 контакта: белый и оранжевый;

Для 2-го: оранжевый;

Для 3-го: бело-зеленый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: зеленый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Как подключить сетевой кабель с разъемом, теперь вы знаете.Но полезно изучить специфику, касающуюся различных схем подключения витой пары к тому или иному устройству.

Обжим и тип подключения

Итак, при подключении ПК к маршрутизатору или коммутатору следует использовать метод прямого подключения. Если есть необходимость организовать обмен файлами между двумя компьютерами без использования роутера, то можно использовать метод кросс-подключения. Разница между обозначенными схемами небольшая. При прямом подключении кабель необходимо обжать с использованием такой же распиновки.При пересечении одного конца — по схеме 568А, другого — по 568Б.

Экономия на высоких технологиях

Для витой пары характерна одна интересная особенность. При схеме прямого подключения устройство может использовать не 4 пары проводников, а 2. То есть допустимо подключение к сети 2 компьютеров одновременно с помощью одного кабеля. Таким образом, вы можете сэкономить на кабеле или произвести подключение, если это действительно необходимо, а дополнительных счетчиков витой пары под рукой нет. Однако в этом случае максимальная скорость передачи данных будет не 1 Гбит / с, а в 10 раз меньше.Но для организации домашней сети это в большинстве ситуаций приемлемо.

Как в этом случае распределить проводники? По отношению к пинам на разъемах:

1 контакт: бело-оранжевый жил;

2-й: оранжевый;

3-й: бело-зеленый;

6-й: зеленый.

То есть 4, 5, 7 и 8 ядер в этой схеме не используются. В свою очередь, на разъемах для второго компьютера:

1 контакт: жила бело-коричневая;

2-й: коричневый;

3-й: бело-синий;

6-й: синий.

Можно отметить, что при реализации схемы перекрестного соединения вы всегда должны использовать все 8 проводов в витой паре. Также, если пользователю необходимо реализовать передачу данных между устройствами на скорости 1 Гбит / с, распиновку нужно будет проводить по специальной схеме. Рассмотрим его особенности.

Перекрестное соединение на гигабитной скорости

Первый разъем кабеля следует обжать по схеме 568В. Второй предполагает следующее отображение жил и выводов на разъеме:

1 контакт: бело-зеленая жилка;

2-й: зеленый;

3-й: бело-оранжевый;

4-й: бело-коричневый;

5-й: коричневый;

6-й: оранжевый;

7-й: синий;

8-я: бело-голубая.

Схема очень похожа на 568A, но положение синей и коричневой пар проводов изменено.

Соблюдение отмеченных правил соотнесения цвета проводов и контактов на разъеме 8P8C является важнейшим фактором обеспечения работоспособности сетевой инфраструктуры. Проектирующему его человеку нужно быть внимательным при установке соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — часто он подключается просто из-за неправильного обжатия витой пары.

Как обжать кабель

Рассмотрим некоторые технические детали. Основное устройство, которое в данном случае задействовано, — это щипцы. Он похож на клещей, но приспособлен для работы с компьютерными кабелями соответствующего типа.

Конструкция обжима предполагает наличие специальных ножей, предназначенных для разрезания конструкции. Также иногда обжимные устройства оснащаются небольшим приспособлением для снятия изоляции витой пары. В центральной части прибора есть специальные розетки, адаптированные к толщине кабельной конструкции.

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

  • Прежде всего необходимо отрезать отрезок кабеля подходящей длины — тогда потребуются его точные размеры.
  • После этого снимите внешнюю изоляцию — примерно на участке 3 см на конце кабеля. Главное, случайно не повредить изоляцию жил.
  • Затем необходимо расположить жилы в соответствии с приведенными выше схемами подключения к разъему.После обрезки концов проводов так, чтобы длина каждого из них за пределами внешнего слоя изоляции была около 12 мм.
  • Далее нужно надеть коннектор на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждый из них попал в нужный канал. Перемещайте провода до тех пор, пока не почувствуете сопротивление пластиковой стенки разъема.
  • После соответствующего размещения жил внутри соединителя, оболочка из ПВХ должна располагаться внутри корпуса соединителя.Если этого не сделать, возможно, стоит вытащить провода и немного их укоротить.

После того, как все конструктивные элементы расположены правильно, можно обжать кабель, вставив разъем в специальное гнездо на обжиме и осторожно нажав на ручку инструмента до упора.

Если нужно обжать сетевой кабель RJ-45, то без схемы распиновки не обойтись. Если вы не знаете, какого цвета проводка в какую розетку входит, то кабель элементарно не выйдет.Ниже мы рассмотрим схемы распиновки, а также сам процесс опрессовки силового кабеля.

Распиновка

Выбранный вариант распиновки напрямую зависит от того, как вы будете использовать сетевой кабель.

Прямой кабель.
Стандартный кабель, который используется для соединения компа с роутером, ТВ с роутером и т.д. Т.е. Благодаря этому кабелю мы получаем доступ в Интернет.

Перекрестный кабель.
Используется, когда необходимо напрямую подключить два устройства одного типа, например компьютер к компьютеру.

Обжимной кабель.

Определившись со схемой, можно переходить непосредственно к процессу опрессовки кабеля.

Для этого вам понадобится:

1.
Требуемая длина сетевого кабеля.

2.
Разъемы
Если вы делаете компрессию впервые, то лучше сразу купить побольше разъемов.

3.
Обжимной инструмент. Необходимо закрепить на кабеле разъем, а также подключить контакты. Некоторые энтузиасты используют отвертку вместо этого инструмента, но мы не рекомендуем этот метод.

4.
Нож или инструмент для снятия изоляции.

Процесс обжатия сетевого кабеля.

1.
Прежде всего необходимо удалить примерно два сантиметра утеплителя. Вы можете удалить его с помощью щипца (обжимного инструмента), специального инструмента для снятия изоляции или обычного ножа.

2.
После снятия изоляции вы увидите 4 пары скрученных проводов и веревку. Эту нить можно как обрезать, так и просто гнуть (это не нужно).

3.
Размотайте каждую пару, чтобы получить 8 отдельных проводов.

4.
Расположите их в правильном порядке (в зависимости от схемы) и обрежьте лишние концы. Разрезать проводку нужно так, чтобы изоляция витой пары немного заходила в разъем и надежно фиксировалась внутри.Этот шаг очень важен, потому что от него будет зависеть качество связи.

5.
Вставляем провода в домкрат до самого конца.

6.
Вставьте разъем с кабелем в щипцы для обжима и нажмите на инструмент до упора.

В итоге получаем кабель, который аккуратно обжат со всех сторон.

Обратите внимание, что качество соединения напрямую зависит от качества опрессовки.Если плохо давить на кабель, то сначала он будет работать с перебоями, не радуя высокой скорости интернет-соединения, а позже может и вовсе выйти из строя.

В соответствии со спецификацией EIA / TIA-568 в разъеме RJ-45 имеется несколько пар обжимов для подключения компьютера к коммутатору или концентратору или компьютера к компьютеру. Информации в Интернете достаточно, но предоставляемые данные трудны для восприятия новичками. Поэтому в данной статье подробно описана распиновка витой пары.

На всех фотографиях показан один и тот же кабель с гофрированным штекером RJ-45.


Витая пара RJ-45 обжата в цвете с компьютером — хаб для интернета

Вариант B наиболее распространен при обжиме.

На фото показана маркировка обжима витой пары для варианта А. Как видите, концы витых пар обжимаются по одной и той же электрической схеме, с разницей всего в две пары, которые меняются местами. Вместо зеленого пара оранжевый и наоборот.

Производительность сети не снижается при выборе одного из этих вариантов опрессовки. Варианты А и Б взаимозаменяемы.

RJ-45 витая пара витая пара, цветовая схема

Если вы хотите соединить два или более компьютеров, то есть создать локальную сеть без концентратора или коммутатора, существует определенная схема обжима согласно спецификации EIA / TIA. После обжима просто вставьте вилки в сетевые порты.

Внимание! Противоположные друг другу концы кабеля обжимают по разным схемам.

Обжим пара — клещи для опрессовки. Все перечисленные схемы сжатия теряют актуальность. Это связано с тем, что современные модели коммутаторов, концентраторов и сетевых карт оснащены технологией Auto-MDIX. Он позволяет автоматически определять обжим витых пар без дополнительной настройки.

Витая пара RJ-45 гофрированная цветовая схема 4 провода для интернета

Мало кто использует весь потенциал витой пары при подключении к Интернету или создании локальной сети.Витые пары CAT5 со скоростью 100 Мбит / с включают всего две пары по четыре. Одна пара передает сигнал, вторая принимает.

Как видите, это подключение выполнено по симметричной схеме трансформатора. Благодаря этому подавляются помехи и помехи, обеспечивается высокая степень защиты от коротких замыканий и ошибок монтажа. В случае повреждения пары используются два ранее не использовавшихся, которые можно сжать без потери скорости.

Следующие ниже схемы ничем не отличаются от ранее показанных, с той разницей, что на них отмечены только проводники.Пары, которые не подходят близко к вилке, могут использоваться для передачи дополнительной информации.

Компьютерный цветной концентратор с обжатой витой парой с разъемом RJ-45, 4 провода

В варианте B сигнал состоит из оранжевых и зеленых пар.

В варианте A сигнал состоит из оранжевых и зеленых пар. В этом случае витые пары обжимаются штекером RJ-45 на другие контакты.

RJ-45 Обжимная витая пара, 4-проводная цветовая схема Компьютер-компьютер

Сигнал будет оранжевым и зеленым.

Компьютер-хаб для ремонта витая пара витая пара RJ-45, цветовая схема

Если вы обнаружили разрыв зеленой или оранжевой пары, менять кабель не нужно. Обожмите пару вилкой, как показано на рисунке ниже.

В варианте B зеленая пара заменяется синим, оранжевым и коричневым.

По варианту А зеленая пара заменяется коричневой, оранжево-синей.

Как видите, поврежденная пара заменяется любой из ранее не задействованных.

Цветовая схема спаривания обжатых кабелей RJ-45 для подключения двух компьютеров к концентратору с помощью одного кабеля

Два компьютера можно подключить к одному кабелю следующим образом.

Правые RJ-45 вставляются в активное оборудование, левые вставляются в сетевые карты компьютеров.

Витая пара RJ-45, цветовая схема 4 провода для соединения компьютера и телефона одним кабелем

Бывает момент, когда может понадобиться проводка низкого напряжения от помещения до входной двери.Например, вам нужно подключить стационарный телефон с плинтуса в подъезде, подать питание на роутер или коммутатор, подключить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте 220 В по витой паре. Это опасно для жизни. Также компьютер может выйти из строя.

Диаметр жил жилы кабеля — 0,51 мм

Сечение — 0,81 мм 2

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

При параллельном подключении двумя проводами ток удвоится.То есть 6 А.

Если проделать эту операцию с 8 проводниками, можно получить до 25 А.

Для этого обжать кабель в вилке на одном из вариантов. При этом остаются коричневые и синие пары, не обжатые. Их можно использовать в соответствии с вашими потребностями.

Однозначно ответить на вопрос, зачем нужно знать, как выполняется распиновка RJ45 и опрессовка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, решившими провести в квартире ремонт.Вторая причина — банальная замена торчащего из оконной рамы кабеля и разводка высокоскоростной сети в комнатах. Третий — подключение определенного оборудования, кто-то хочет играть по сети между двумя компьютерами. Знания не лишние.

О кабеле и приборе

Самым важным компонентом является кабель витой пары. На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене обусловлена ​​страной происхождения и дополнительным досмотром.Не вдаваясь в электрофизику, уточним, что кабель получил название «витая пара», потому что все пары жил между собой переплетены. Такое чередование позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Распиновка RJ45 производится по цвету. Для каждой задачи существует определенная последовательность, причем каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля используется специальный обжимной инструмент, но если его нет под рукой, то подойдет молоток, отвертка с плоским жалом или нож.Требуется для подключения к сети и разъема RJ45. Вы можете заменить его на старый, очистив канал для проводов, или обнажить выступающие концы проводов для скручивания.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное помнить, что технология опрессовки кабеля неизменна. Меняется только последовательность цветов жил кабеля.

  1. Осторожно отрезать верхний слой обмотки. Длина разреза составляет около 5-6 см для облегчения разводки.
  2. Жилы, расположенные в нужной цветовой гамме, обрезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  3. Удерживая пластмассовый штекер RJ45 зажимом вниз, жилы аккуратно вставляют в корпус. Если присмотреться, для каждой жилы есть специальный канал, в который нельзя вставить два кабеля. Главное выдержать желаемую последовательность.
  4. С небольшим усилием убедитесь, что концы проводов касаются медных вставок на краю обжимного разъема.
  5. Не позволяя кабелю выскользнуть из разъема, осторожно обожмите каждую жилу, нажав на медную вставку отверткой или ножом. Можно аккуратно увеличить давление молотком.

В результате проделанной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец зажима с общей оплеткой можно для удобства перерезать лентой.

Технология прокладки кабеля в розетке

Распиновка розетки RJ45 не требует специального оборудования, поэтому разводка локальной сети на объекте выполняется с большим удовольствием и скоростью.Для этого понадобится всего один инструмент — ногтевые ножницы или небольшой нож с тонким лезвием.

  1. Осторожно отрезать верхний слой обмотки. Длина ломтика около 10 см для удобства разводки.
  2. Размотка всех пар разматывается и провода выравниваются так, чтобы они не пересекались от основания верхнего слоя к концам проводов.
  3. Каждая розетка имеет две цветные маркировки. «А» — перемычка, «В» — стандарт подключения. По последней маркировке выполняется распиновка RJ45.
  4. Прикрепив основу оплетки к плате, сначала в дальние разъемы вставляются провода. Обязательно проверьте затяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Когда жилы кабеля закреплены в правильных разъемах, выполняется опрессовка. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавить на стержень сверху до характерного металлического щелчка.

Установка розеток на век

Главное, что нужно учитывать при установке розетки на стене, — это расположение разъемов относительно пола.Разъемы всегда должны быть направлены вниз. Во-первых, он защищает контакты от забивания пылью и влагой. Во-вторых, при быстром подключении кабеля снизу меньше шансов случайно выбить крепление розетки на стене. Даже с эстетической точки зрения подключение кабеля снизу не так бросается в глаза и не портит красивую атмосферу в помещении.

Помимо прямого назначения, розетка компьютерной сети используется для передачи посторонних сигналов (телефония, стереозвук, видеосигнал).Ведь ни для кого не секрет, что для подключения интернета распиновка RJ45 критична на четверых, остальные либо запасные, либо для гигабитных сетей, не организованных в хоз в постсоветских странах.

Подключение к Интернет стандартным способом

Распиновка RJ45 для цветов при создании кабеля для подключения ПК к сетевому оборудованию выглядит так.

  1. Белый и оранжевый.
  2. Оранжевый.
  3. Белый и зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть необходимость соединить два компьютера одним кабелем или послать другой сигнал по свободным проводникам, то распиновка выполняется двумя парами — зеленой и оранжевой, с порядком и нумерацией в разъеме. То есть соединения 1, 2, 3, 6 в штекере RJ45 должны быть заняты в соответствии с их цветовым распределением.

Бывают случаи, когда погибает одна или несколько активных жил.На помощь придет альтернативная распиновка RJ45. 2 пары заменены на другие цвета. Оранжевая пара заменяется коричневой, а зеленая пара синей. Нумерация разъемов в штекере не меняется.

Соединение двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не пользуется спросом. В конце концов, большинство современных сетевых адаптеров научились понимать, что от них ищет пользователь. Информация пригодится тем владельцам, у которых переходники не умеют «крутить» провода в вилке питания.

Этот кабель подходит для подключения двух сетевых концентраторов, у которых нет переключателя восходящего канала. Для легкого запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. На остальные цветовые пары следует обратить внимание, если сетевые адаптеры могут работать в гигабитных сетях, иначе их можно использовать для других нужд.

Подключение периферийного оборудования

Вряд ли большая часть распиновки RJ45-USB пригодится, но разобраться в ней не помешает.Столь странное подключение активно используется при подключении дорогих серверных систем, а также довольно популярно в банковской сфере при подключении оргтехники и кассовых аппаратов. Распиновку лучше сделать паяльником, но при ее отсутствии все будет работать и на скручивание.

Полностью обжатый кабель в вилке RJ45 обрезается ножом до нужной длины. Обрезанный конец снимается с намотки на 5 см. Любой штекер USB-кабеля разбирается или защелкивается так, чтобы был обеспечен доступ к разъемам.Перед тем, как разрезать провода в USB-штекере, нужно зачистить красный и черный кабели до медного основания и скрутить их вместе. После всех манипуляций производится следующее подключение RJ45 USB.

  1. Бело-зеленая жила третьего подключения припаяна к красно-черной твисте USB (GND).
  2. Синяя жила четвертого разъема подключена к зеленому кабелю USB (RX).
  3. Бело-синяя жила пятого разъема подключена к белому кабелю USB (TX).

Для прочности конструкции можно использовать ленту.

Наконец-то

Распиновка RJ45 не должна быть большой проблемой. Не переживайте, что из-за плохой обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно создать лишь небольшие помехи в линии, которые сводятся к нулю на участках кабеля до пяти метров. Но все же нужно стремиться к достижению максимального результата.Лучше сделать это один раз, но делать работу качественно и вечно.

Как проложить и обжать Интернет-кабель. Инструкции по обжиму витой пары

Содержание:

При устройстве слаботочных компьютерных сетей чаще всего применяется схема опрессовки витой пары из 8 проводов. Эта операция выполняется с соблюдением правил и вполне может быть проведена самостоятельно.Самое главное — знать процедуру и уметь пользоваться щипцами.

Стандарт обжима TIA / EIA-568

Этот тип опрессовки используется в глобальном масштабе при прокладке кабельных локальных сетей (LAN). Этот метод позволяет обжимать восьмижильные провода двумя основными способами.

Первый прямой, в котором все проводники на каждом конце патч-корда расположены в одинаковой последовательности. Обжимаются оба разъема одинаково. Перекрестная обжимка витой пары из 8 жил допускает перекрещивание части проводов, поэтому симметрия разъемов нарушается.

Опрессовка витой пары из 8 жил прямым способом может выполняться в двух вариантах: тип Б (T586B) или тип A (568A). Они отличаются расположением зеленых и оранжевых проводов. Все остальное, в том числе и область применения, для них одинаковы. Тем, кто впервые столкнулся с опрессовкой, рекомендуется более внимательно изучить один метод, чтобы не было путаницы.

Подготовка к опрессовке

Из материалов в первую очередь потребуется отрезок кабеля длиной не более 100 метров, а также разъемы RJ45 из расчета 2 шт.один сегмент. Необходимо подготовить щипцы для опрессовки — клещи для опрессовки, а также нож для снятия изоляции. В дальнейшей работе вам понадобится тестер кабеля. Подготовив все необходимое, можно приступать к непосредственной обжимке восьмижильного кабеля.

Как обжать витую пару 8 жил

Обжим витой пары осуществляется в определенной последовательности. От конца кабеля нужно отступить примерно 3-5 см, затем ножом по кругу разрезается внешняя изоляция.Во время эксплуатации нельзя допускать повреждения проводов. С кабеля необходимо снять срезанную изоляцию, после чего жилы раскручивают и распределяют в правильном порядке согласно таблицам.

Деблокированные транзакции затем выравниваются. От края изоляции необходимо отступить не более чем на 1,2-1,4 см, чтобы провода полностью располагались внутри разъема. Их удлинение повлияет на прочность сустава.Все лишние провода обрезаются щипцами. Обязательно соблюдайте строгую перпендикулярность между линией реза и осью кабеля, иначе самые короткие жилы могут не обжаться.

Подготовленный конец кабеля полностью вставляется в разъем контактами к вам. Сверху должна быть первая оранжевая или зеленая проволока. После этого кабель обжимается. Для этого разъем вставляется в гнездо обжимного устройства, обозначенное как 8P. Затем щипцы сжимают до щелчка.После этого готовый патч-корд проверяется на разрыв, растягивая кабель и разъем в разные стороны.

Схема опрессовки витой пары на 8 проводов вместе с надежной опрессовкой позволяет выдерживать даже значительные нагрузки. Второй разъем подключается аналогично, после чего патч-корд проверяется на пригодность для дальнейшего использования.

Эта операция выполняется с помощью кабельного тестера. К нему подключаются разъемы, после чего прибор необходимо включить.Необходимо наблюдать за поведением индикаторов, которые должны светиться симметрично на обоих модулях. Погашенный индикатор означает обрыв или слабое сжатие сердечника, а красный свет указывает на короткое замыкание или перекрещивание провода.

Обжим витой пары 8 и 4 жил

Порядок подключения проводов витой пары к разъемам RJ-45 зависит от назначения магистрали, технологии и стандарта передачи данных. Ниже приведены цифры для локальных сетей Ethernet по стандартам с использованием медного кабеля — витая пара (Twisted Pair).Аббревиатура таких стандартов обычно имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Число в названии стандарта указывает несущую частоту передачи данных. Для каждого стандарта используются особые схемы обжима кабелей, используются разные кабели, применяются определенные ограничения по длине кабеля и количеству разъемов и коммутационных устройств.

Ниже представлен относительно универсальный метод обжима для 10Base-TX и 100Base-TX, задействованы только оранжевые и зеленые провода (контакты 1 + 2 и 3 + 6).Синяя пара часто используется для телефонных линий (контакты 4 + 5). Для технологий 1000Base-TX и ряда других, менее популярных, задействовано 8 контактов, а для гигабитных технологий я рекомендую использовать экранированную витую пару.

При обжиме кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть около 8-13мм. Слишком короткое расплетение неудобно для работы. Слишком длинный — разъем будет менее надежным. Предварительно снять изоляцию с жил не обязательно … При опрессовке обжимом изоляция будет прижиматься автоматически. Прокладывая кабель, избегайте резких изгибов, которые могут повредить проводники.

Прямой порядок опрессовки витой пары

Используется в схемах «компьютер-коммутатор», когда кабель идет от рабочей станции к коммутатору, концентратору или маршрутизатору.

Сшивка (поперечная) заказать

Используется в схемах «компьютер-компьютер». Позволяет соединить между собой 2 хаба без коммутации uplink / normal, а также для прямого соединения 2 компьютера … 2 пары меняются местами: с 1-2 по 3-6.

На следующем рисунке показаны варианты обжима 4-жильного кабеля ( Две пары ): прямой и перекрестный. Двух пар может хватить для наших локальных сетей, при этом ограничение скорости 100 Мбит / с. Если оборудование не поддерживает скорости более 100 Мбит / с, то наличие 8 ядер вообще не даст никаких преимуществ. Теоретически 4 пары витых пар обеспечивают скорость до 1000 Мбит / с (1 Гбит / с).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать как прямые, так и перекрестные кабели.

Видео обжима разъемов RJ-45:

Обжим витой пары — это простая и сложная процедура, которую может выполнить каждый. Главное — подходить к опрессовке витой пары внимательно и ответственно.

Довольно часто на форумах можно встретить вопросы, как обжать сетевой кабель. Давайте посмотрим на это внимательно и начнем с того, что нам нужно при обжиме сетевого кабеля.

Обжим витой пары — какие инструменты нужны

Итак, вы решили провести сетевой или сделать проводной интернет, который, кстати, имеет ряд преимуществ перед (например, стабильность соединения).Как это сделать? Все просто, для этого нам и нужно.

    1. Сетевой кабель или, как его еще называют, витая пара. Здесь мы не будем описывать, куда и куда ему нужно идти, поскольку ситуации разные. Главное, что сжатие витой пары подразумевает ее непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в котором должна быть сетевая карта. Выглядит это так:
    1. Специальное приспособление — обжим.Им нужно будет обжать сетевой провод. Обычно обжим выглядит так:
  1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединять с помощью обжима с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственной обжимке сетевого кабеля.

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили изготовить сетевой кабель своими руками, придется соблюдать конкретную схему расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так уж и сложно. Здесь следует отметить, что если вы решили сделать подключение по витой паре или просто увеличить сеть, то в зависимости от ситуации нужно применить нужную схему обжима. А если вы просто решили подключить свой компьютер к роутеру, то советуем не отклоняться от общепринятых стандартов, а сжимать витую пару по схеме Б. Как это сделать? Читай дальше!

Итак, как мы уже говорили, есть 2 схемы подключения на витой паре для подключения компьютера через роутер.Подробно все показано на картинке:

На рисунке показано, как должна быть расположена проводка витой пары для правильного подключения компьютера к сети. На нем показаны две схемы — А и Б. В принципе при подключении витой пары и просто при подключении они равнозначны. Но на практике чаще используется схема Б.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через роутер или коммутатор, нужно одинаково обжать оба конца кабеля.А если вы решили обойтись без роутера, то опрессовку проводов следует производить методом «Крест» или, как его еще называют «Кроссовер», как на картинке:

При использовании этого метода патч-корд (витая пара, обжатый на обоих концах) будет иметь разные последовательности на каждом конце провода. Теоретически мы рассказали, как сделать сетевой кабель для компьютера, перейдем к практическим советам.

Правильная опрессовка сетевого кабеля

Конечно, при первом обжиме витой пары возникнут определенные трудности.Наши следующие советы о том, как правильно обжать сетевой кабель, помогут вам выполнять эту работу быстрее и лучше. Попробуем делать все последовательно:

    • Осторожно разрежьте изоляцию кабеля, снимите ее с витой пары.
    • Распутываем провода и распрямляем, чтобы их было проще расположить в нужном порядке.
    • Совмещаем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца и не перепутать начало последовательности.Более подробно можно увидеть на фото:
    • Попробуйте подогнать оплетку витой пары к разъему RJ-45. Это убережет провода от повреждений и сделает кабель надежным.
    • Вставляем витую пару с установленным разъемом в обжимку и обжимаем кабель.

Если вы все сделаете аккуратно, у вас обязательно все получится.

Подключение по витой паре

Подключить сетевой кабель несложно.Достаточно вставить кабель витой пары в гнездо сетевой карты компьютера или ноутбука, а другой конец подключить к роутеру или другой сетевой карте.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов данных. Многие провайдеры подключают Интернет через сетевой кабель, что сегодня принято практически в любом городе России. Мы надеемся, что эта статья была полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно.!

Комментарии (67)

  • Денис

  • rdx2

  • Сергей

  • Бриллиант

  • Сергей

  • Сергей

  • Торнео

    • SMARTRONIX

    • Торнео

    • SMARTRONIX

  • Торнео

  • Торнео

  • Стандартный

  • Стандартный

  • Что ж, ребята, в наш век Интернета вы должны уметь прокладывать провода, по крайней мере, до своей комнаты (или квартиры), чтобы получить доступ к «всемирной паутине», так сказать.Конечно, протянуть интернет-кабель недостаточно, ведь напрямую в сетевую карту компьютера его не втыкаешь, для этого нужен какой-то коннектор? Которую нужно установить на конец провода (или витой пары), а вот надеть просто нельзя — нужно «прижать». Конечно, не нужно заморачиваться и идти за готовым в магазине, но он будет стоить в 5, а то и в 10 раз дороже, чем сделанный своими руками. Этим мы и займемся сегодня …

    Кабель для Интернета называется витой парой.Наверное, многие задавались вопросом, почему? Это просто.

    Витая пара
    — кабель состоит из восьми медных проводов, которые в свою очередь идут попарно, на самом деле они скручены между собой и похожи по цвету. Обычно это оранжевый и бело-оранжевый, синий и бело-синий, зеленый и бело-зеленый и т. Д. А так как они идут попарно и скручены друг с другом, провод получил такое название.

    Зачем нужны восемь проводов?

    Справедливый вопрос. Такая конструкция, о которой говорят, с запасом на будущее.На заре высокоскоростного Интернета такие кабели использовались во внутренних сетях. То есть либо с компьютера на компьютер, либо с компьютера на «коммутатор» или «маршрутизатор» (то есть в общую сеть). Так что тогда (да, на многих предприятиях и сейчас) использовалось всего 4 провода. Это так называемая сеть 100Мб, как вы уже догадались — максимальное соединение может работать на такой скорости, это максимальная передача данных в секунду.

    Но прогресс не стоит на месте, все чаще встречаются более продвинутые сети — 1Gb / s (как правило, теперь это поддерживают все встроенные и отдельные сетевые карты), это уже намного серьезнее.А для такой скорости нам достаточно всего 8 проводов или 4 витых пар.

    Что нужно для опрессовки

    Для обжима витой пары нам понадобится сам провод. Вот ребята — вы сами решаете, что это должно быть, если вам хватает скорости 100 Мб / с, то берем 4 ядра, если нужно 1 Гб / с, то берем 8 ядер. Однако он должен быть особенным для сетей и Интернета. Однако они бывают двух типов:

    Есть так называемые кабели STP — экранированные, большой минус, очень дорогие и ненужные для использования в квартире.Переплачивать просто незачем!

    И UTP — это неэкранированная витая пара, которая чаще всего используется везде и везде! Дешево и достаточно практично.

    В свою очередь UTP делится на категории, это 3, 5, 6 и 7. Как вы понимаете, 3 — это самый дешевый и не очень качественный (тонкие жилы, тонкая оплетка, легко повредить и т. Д.). Но 7-я категория — самая стойкая и надежная, но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — пользуйтесь 5 категорией, покупать легко (стоит средняя), качество на уровне, и практически все организации используют — «золотая середина».

    Разъем RJ-45. Это стандартный разъем для подключения к сетевым устройствам, именно его мы будем надевать на проводники без изоляции.

    Обжимной инструмент — это обычный перочинный нож и специальные ножницы, или, как многие называют, плоскогубцы.

    Инструмент специфический и скажем прямо — он не всегда нужен (обычному человеку)! Но если вы планируете делать качественную витую пару, то она вам необходима!

    Часто слышу в интернете — зачем они (клещи), ножницами все можно выжать! В этом есть доля правды — выжать можно! Но как тогда это будет работать? ДА, а если взять самые простые клещи, то они будут стоить не дороже 200 рублей (я не говорю о профессиональных, которые можно купить за 2000).И это не такие уж большие деньги.

    Как подобрать цвета?

    Я коснулся этого на краю, но стоит вспомнить. Всего существует два типа подключения, это стандарт T568A и стандарт T568B. Если вас это не беспокоит, то вся разница между ними в расположении двух витых пар — бело-оранжевая — оранжевая и бело-зеленая — зеленая. Смотрим на схему.

    Честно скажу, что в России выдавливают и делают версию Т568В, так уж вышло.Хотя дома (во внутренней сети) можно сжимать как угодно.

    Как обжать 8-жильный кабель

    Начнем с самого простого — обжима 8 проводов (для сети 1 Гб). С ростом скорости интернета сейчас это самая востребованная «обжимка».

    • Нам нужно зачистить конец кабеля, примерно на 3 см.
    • После этого расплетаем все жилки друг от друга, чтобы они разделились.
    • Берем разъем RJ-45, именно в него будем вставлять провода, и для начала их нужно «прикинуть», предварительно установить и посмотреть, что все «каналы» исправны, то есть провода доходят до конца, иногда бывает брак.
    • Нужно вставить в следующие контакты (смотрим на группу контактов сверху, то есть она должна быть вам в лицо). Контакты и цвета расположены так:

    Первая бело-оранжевая

    Второй оранжевый

    Третий — бело-зеленый

    Четвертый — синий

    Пятый — бело-синий

    Шестой — зеленый

    Седьмой — бело-коричневый

    Восьмой — коричневый

    Подставляем и смотрим, если все дошли до конца, то можно выжать.

    • Витую пару, которую мы зачистили на 3 см, нужно разрезать, обычно это делается для того, чтобы провод плотно прилегал и не «порхал», ведь у RJ-45 есть специальная ручка, которая будет зажимать обмотку .
    • Обрезаем, вставляем провода в разъем и потом устанавливаем в плоскогубцы, там не перепутаешь, у плоскогубцев есть специальный разъем, который позволяет устанавливать только в одном положении. Тогда просто нажмите сильно, и все готово!

    Как обжать на 4 жилы

    Здесь практически все то же самое, повторяться нет смысла, однако нужно учитывать расположение проводов, ведь есть всего 4 контакта, которые нужно совмещать с определенными проводами.Снова берем разъем «лицом к себе», расплетаем и соединяем провода.

    Рабочие контакты 1,2,3 и 6

    Первый контакт бело-оранжевый

    Второй оранжевый

    Третий — бело-зеленый

    Шестой зеленый.

    Нужно проверить, как они входят в разъем, если все в порядке, вырезать и вставить полностью. Потом плоскогубцами и обжимаем.

    Как видите, процесс сжатия довольно простой! В этом нет ничего сложного, главное не перепутать — оба конца провода нужно обжимать вот так!

    Посмотреть видеоверсию сейчас.

    Сколько вы сэкономили?

    Если покупать кабель для интернета в магазине, то стоимость около 150 рублей — метр, то есть два метра, будет стоить 300 рублей!

    Если обжимать самостоятельно — разъем (5 рублей, нам нужно два), кабель 2 метра (25 рублей) = 35 рублей — что почти в 10 раз дешевле! Даже если вы купите ножницы за 200 рублей, вы все равно сэкономите 65 рублей, и тогда будет только прибыль, можно даже подзаработать.

    Вот и все, это такая большая, но необходимая статья.Читайте нашу строительную площадку.


    Локальная компьютерная сеть и Интернет-сеть создаются с помощью специальных кабелей. А чтобы снизить влияние различных помех, используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 схемы» подробно расскажут о типах таких кабелей, их установке и особенностях использования. Конструкция кабеля состоит из 8 жил, которые скручены вместе и помещены в общую оплетку.

    Типы цветовых схем опрессовки кабелей LAN

    В соответствии со спецификацией EIA / TIA-568 предусмотрено несколько цветовых схем для опрессовки сетевого кабеля из витых пар (патч-кордов) в разъем RJ-45 для подключения компьютеров к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров вместе. .

    В чем разница между патч-кордом и кабелем витой пары? Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, таких как компьютер с концентратором, коммутатором или двумя компьютерами.Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45.

    Разновидности кабелей для интернета

    Экранирование обеспечивает наилучшую защиту от электромагнитных помех, как внешних, так и внутренних и т. Д. Экран соединен по всей длине неизолированным заземляющим проводом, который объединяет экран в случае разделения на секции из-за чрезмерного изгиба или растяжения кабель.

    • Незащищенная витая пара (UTP — Unshielded twisted pair) — вокруг отдельной пары нет защитного экрана, чаще всего это UTP категории 5 и выше;
    • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F / UTP, имеется один общий внешний экран из фольги;
    • Защищенная витая пара (STP — Shielded twisted pair) — есть защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
    • Foil Shielded Twisted Pair (S / FTP — Screened Foiled Twisted Pair) — внешний экран из медной оплетки и каждая пара в оплетке из фольги;
    • Незащищенная экранированная витая пара (SF / UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

    Обжим витой пары отверткой

    Сетевой кабель можно обжать без обжима. Если под рукой нет специального приспособления, можно использовать обычную плоскую отвертку.

    Надежно обжать отверткой действительно можно — здесь нет ничего сложного, главное заранее зачистить провода, чтобы они равномерно входили и оставались в разъеме, а затем аккуратно прижать металлические пластины отверткой, перевернув и положив разъем на ровную поверхность.Вы четко почувствуете, что давления достаточно — тесьма проколота и проволока надежно закреплена. Нажимайте на инструмент до тех пор, пока защелка не перестанет выступать за края разъема. Только в этом случае электропровод будет надежно закреплен и закреплен.

    Видео — как правильно обжимать без инструмента

    Технология прокладки кабеля розеток

    Распиновка гнезда RJ45 не требует специального оборудования, нужен только один инструмент — ножницы для ногтей или небольшой нож с тонким лезвием.Вот последовательность действий:

    1. Срезан верхний слой обмотки. Отрежьте примерно 10 см для облегчения проводки.
    2. Скрутки всех пар размотаны, а провода выровнены так, чтобы они не пересекались от основания верхнего слоя к концам жил.
    3. Каждая розетка имеет две цветные маркировки. «А» — перекрестное соединение, «Б» — стандартное соединение. По последней маркировке выполняется распиновка RJ45.
    4. Прикрепив основу оплетки к плате, жилы сначала вставляются в дальние разъемы.Обязательно проверьте натяжение кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
    5. Закрепив жилы кабеля в необходимых разъемах, производится опрессовка. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавливать на стержень сверху до характерного металлического щелчка.

    При установке сетевой розетки вилки всегда должны быть направлены вниз. Это защищает контакты от забивания пылью и влагой, а при быстром подключении кабеля снизу меньше шансов случайно сбить настенное крепление.

    Замедление интернета или скорости сети

    Если кабель дешевый и очень длинный, то, как правило, увеличить скорость на таком варианте на практике больше чем на 10 мегабит, как правило, редко — система сама снизит, перейдя на единственно возможную стабильную версию. работы. Возможна даже малая скорость, потому что разъемы были плохо обжаты — контактные пластины явно не протыкали оболочку провода.

цветовая схема, последовательность подключения.Как обжать интернет-кабель витая пара с помощью зажимов и без них Дополнительные варианты подключения

Сетевой кабель или витая пара — это специальный провод, состоящий из четырех пар медных проводников, скрученных вместе. Такое количество ядер и сама конструкция помогают снизить влияние всевозможных помех. Обжатие сетевого кабеля необходимо для закрепления на нем специальных разъемов (коннекторов) для подключения к компьютеру. С его помощью создается локальная сеть и устройства подключаются друг к другу.


При опрессовке чаще всего используются 8-контактные разъемы 8P8C. Обычно они обозначаются как RJ45. Сам кабель обжать несложно, но к выбору разъема нужно внимательно — некоторые из них используют только профессионалы. Они бывают двух типов:

  • Неэкранированные, которые используются для проводов UTP;
  • Экранированный — для STP или FTP.

Есть и штекерные разъемы, но они предназначены только для мягких многожильных проводов.Если провод цельный, пользоваться ими будет крайне неудобно.

Внутри разъема восемь пазов для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих пазах, и при закрытии разъема они будут соединяться с контактами. Разъем нужно положить защелкой к себе, контактами вверх, чтобы нумерация была правильной. В этом положении первая выемка будет справа, а восьмая — слева.Рекомендуется начинать укладку с первого касания.

Существует две основные схемы распространения: EIA / TIA-568A и EIA / TIA-568B. Вены устроены по-разному. В шнуре питания их всего четыре пары, редко две. Для таких проводов схема будет другой.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: перекрестная и прямая. Разница в целях использования:

  • Direct используется, когда кабель будет использоваться для соединения сетевого оборудования (с компьютером или между собой), а также для подключения клиентского оборудования.Этот метод используется чаще всего.
  • Кросс-соединение используется для соединения компьютеров друг с другом. Никакое другое оборудование использовать нельзя. Реже этот метод используется для подключения устройств через порты восходящего канала.

Можно использовать любой метод, но оба конца должны быть обжаты одинаково. Обычно для прямого обжима используется схема 568В.

В последнее время набирают популярность кабели, в которых вместо четырех витых пар всего две. К ним можно подключить только два устройства.Если локальный трафик велик, использовать этот метод не рекомендуется, поскольку скорость передачи данных снизится с 1 Гбит / с до 100 Мбит / с.

Используются либо оранжевый и зеленый, либо синий и коричневый. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Для изготовления кроссового кабеля один конец шнура обжимают по схеме 568 В, другой — 568 А. Вам нужно использовать все провода. Этот метод обеспечивает относительно низкую скорость.

Для обеспечения большей скорости используется особая схема: один конец кабеля обжат по цветовой схеме 568B, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зеленым;
  2. зеленый;
  3. белый с апельсином;
  4. белый с коричневым;
  5. коричневый;
  6. Orange;
  7. синий;
  8. белый с синим.

Для создания сети из двух и более компьютеров без использования другого оборудования (коммутаторы, маршрутизаторы и т. Д.)) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто подключив кабель к их сетевым портам. При этом обжимают разные концы по разным схемам.

Требуемый инструмент

Для обжима витой пары RJ-45 вам понадобится специальный инструмент, называемый клещами для обжима. Другое его название, которое используют специалисты, — обжимной.

Обжимные клещи бывают двух типов: рычажные и нажимные.Плечи рычага (слева на картинке) дешевле, но с ними сложнее работать: нужно приложить физическое усилие, но сжатие все равно неравномерное. Конструкция последнего подразумевает наличие гребешка, которая перемещается перпендикулярно разъему, помещая в него контакты.

Чтобы обжать кабель, сначала нужно отделить и зачистить витые пары, вставить их в пазы на RJ-45, а всю конструкцию — в пазы на обжиме. После этого доведите его ручки до упора.Затем нужно прижать фиксатор разъема к корпусу и снять его с клещей.

Есть метод, позволяющий обжать кабель без обжима. Для этого вам понадобятся тиски (или другое приспособление, которое позволит закрепить заглушку RJ-45), отвертка, молоток. Необходимо сначала вставить проводку в контакт, затем закрепить тисками по боковым частям. Затем острием отвертки и молотка аккуратно углубите ламели, защелкните кабельный зажим — и готово.

Таким образом, важно , чтобы кончик наконечника был не более 55 мм, иначе он раздавит изолирующие края, потому что ламели в разъемах имеют толщину 56 мм. Если это произошло, то нужно обрезать свисающие края острым ножом, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение бывших в употреблении соединителей

Если нужно срочно обжать кабель, но под рукой нет нового разъема, то можно использовать старый.Для этого зажмите фиксатор разъема тисками и аккуратно подденьте ламели шилом, вытянув их на 1 мм. Затем ножом разрезать защелку со стороны кабеля, снять ее и старые витые пары. В этом случае хомут для кабеля снимается, а для того, чтобы закрепить новый, нужно в образовавшееся пространство капнуть силикон или герметик.

Обжим после извлечения старого шнура питания такой же, как если бы разъемы были новыми. Если вам нужно отремонтировать поврежденный шнур или вы можете его удлинить, используйте скрутку или припой вместо обжима нового кабеля.Шип намного надежнее.

Согласно спецификации EIA / TIA-568 существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. все вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C. А RJ (Registered Jack) — это название стандарта, описывающего конструкцию разъемного подключения.

На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Цветовая схема опрессовки RJ-45 компьютер — хаб для интернета

вариант Б, самый распространенный вариант.

Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одинаковой электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

Кабель UTP витая пара, обжатый как вариант A и вариант B, взаимозаменяемый … Таким образом, вы можете сжать его в соответствии с любым вариантом цветовой схемы, в зависимости от того, что вам нравится, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех витых пар всего две. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите, электрическая схема подключения выводов RJ-45 не изменилась, обжат только синий вместо зеленой пары.

Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме по варианту А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

Компьютер с цветовой схемой обжима RJ-45 — компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или маршрутизатор), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.

Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого клещами для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить хотя бы к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки кабеля витой пары.

Цветовая схема обжима RJ-45

PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45.Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.

Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательное — на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется для создания систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая — для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.

Как видно из схемы, каждая из двух пар LAN-кабелей подключена к компьютеру и коммутатору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия. RJ-45 подключается к ранее неиспользуемым витым парам.

Приведенные ниже цветовые схемы обжима витой пары

RJ-45 не отличаются от приведенных выше, но на них показаны только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но они не передают сигнал и могут использоваться для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4-х проводный компьютер — концентратор

Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Crimp color RJ-45 4-проводной компьютер — компьютер

Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например, компьютера с концентратором, переключателем или двумя компьютерами вместе в случае, если устройства необходимо перемещать относительно друг друга. во время операции.

Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

| Опубликовано 11.04.2017 |

Как правильно обжать разъемы RJ-45 (категория 5, витая пара).Прямая проводка. Поперечная разводка

1. Прямой порядок обжима витой пары, идущей от рабочей станции к концентратору.

2. Порядок обжима поперечной (перекрестной) витой пары.

Используется, когда требуется соединить между собой 2 концентратора, у которых нет восходящего канала / нормального переключения, а также для прямого соединения 2 компьютеров .

Варианты разводки (нарезки) восьмижильной витой пары

Четыре ядра (оранжевая и зеленая пара) используются для 100Base-T Ethernet, а остальные четыре зарезервированы для Gigabit Ethernet (1000Base-T).Есть два варианта подключения 568A или 568B, выбор за вами. Второй вариант (568В) используется чаще. Самое главное, что один из вариантов используется по всей сети.

Разъем RJ-45 с нумерацией контактов

Схема разводки кабеля для подключения компьютера к сетевому оборудованию (патчкорда) представлена ​​в таблице, цифры справа от таблицы показывают внешний вид подготовленного для вставки в разъем кабеля (оба разъема обжаты одинаково путь):

Кабели для прямого соединения сетевых карт двух компьютеров отличаются только тем, что на одном конце кабеля зеленая и оранжевая пары поменяны местами.Проще говоря, мы получаем кабель, у которого один разъем обжат по опции 586A, а второй — по опции 586B … Такой кабель называется кроссоверным или нулевым кабелем. Такая же разводка используется для каскадирования (подключения) хабов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить с помощью проводки, показанной в таблице ниже, но это намного сложнее запомнить, поэтому я цитирую этот вариант только для полноты обзора проблемы.

Для формирования Интернет-сетей, в том числе локальных, используются специальные соединительные кабели с разъемом rj 45. Разъем rj 45 устанавливается с двух концов кабеля для последующего переключения между компьютерами, роутерами, сетевыми розетками.

Витая пара

Кабелем типа витая пара называется кабель, провода которого скручены попарно и заключены в общую оболочку из изоляционного материала. Этот метод используется для уменьшения помех, которые могут вызывать электромагнитные поля рядом с кабелем (два провода в паре воспринимают их одинаково), а также для устранения помех от одного провода к другому при передаче дифференцированного сигнала.

Типы кабелей:

  1. UTP. Незащищенный вариант с обычной пластиковой изоляцией;
  2. FTP. Наличие общей экранирующей оболочки из фольги. Другой тип — S / FTP — с дополнительной общей медной оплеткой;
  3. STP. На каждую пару отдельно наносится экранирующая оболочка. S / STP — добавлен общий внешний экран.

Распиновка кабеля

Кабель rj 45 имеет восемь жил, каждая из которых имеет свой цвет.Все 8 проводов нужно вставить в специальные розетки, которые есть у разъема rj45 (отдельная розетка на каждую жилу), а затем обжать сетевой кабель.

Распиновка rj 45
производится по двум основным схемам:

  1. Прямая, когда осуществляется подключение компьютеров к сети Интернет с маршрутизаторами и коммутаторами;
  2. Крест. Используется для подключения кабеля к розетке от других электрических розеток или между компьютерами напрямую при проектировании локальных сетей.

Важно! Кабель витой пары использует 4 ядра для интернет-сетей со скоростью передачи 100 Мбит / с. Остальные провода служат резервными для передачи по гигабитным сетям.

Способ обжима интернет-кабеля зависит от выбора цветовой схемы, которая существует в двух вариантах: T 568A и T 568B. Распиновка кабеля витой пары по цвету выполнена по этим стандартам, показано на рисунке ниже. Самый распространенный вариант — Т 568Б.

Если используется схема прямого обжима витой пары, то на обоих концах сетевого кабеля для Интернета используется вариант A-A или B-B, если перекрестный, то AB.Для разводки кабелей используется идентичная схема расположения выводов витой пары.

В кабеле витой пары таким образом задействованы 4 провода: оранжевый + оранжевый с белым и зеленый + зеленый с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 разъема предназначены для передачи сигнала, 3-6 — для приема. Неиспользуемые гнезда подключаются напрямую через прямое и перекрестное соединение.

Для информации. С оставшимися четырьмя проводами можно подключить еще одну линию Ethernet, а также телефонное соединение.

Если нужно обжать витую пару из 8 жил для гигабитных подключений, то обжим кабеля с одного конца производится по схеме Т 568В, а с другого — используйте такую ​​распиновку:

  • 1 — зеленый с белым;
  • 2 — зеленый;
  • 3 — оранжевый с белым;
  • 4 — коричневый;
  • 5 — белый с коричневым;
  • 6 — оранжевый;
  • 7 — белый с синим;
  • 8 — синий.

Обжим

Обжим витой пары из 8 проводов осуществляется с помощью необходимых инструментов: ножниц или стриппера для снятия изоляции и обжима — ручного обжимного приспособления.Для двух концов кабеля необходимо подготовить два разъема rg 45.

Чтобы обжать Интернет-кабель, необходимо выполнить следующие действия:

  1. Отрезать часть кабеля до необходимой длины;
  2. Отрежьте верхнюю изоляцию кабеля примерно в 3 сантиметрах от конца и размотайте провода витой пары;

Важно! Возьмите разъем rj 45, расположив его так, чтобы защелка находилась сзади, а контакты — вверху. Тогда пин номер 1, указанный на схеме распиновки, будет крайним левым, все следующие за ним — с правой стороны.

  1. После выбора схемы распиновки из двух вариантов каждый провод вставляется в свою розетку, четко следуя обозначениям цветов. Жилы должны быть вставлены до упора;
  2. Вставьте разъем в специальный паз обжимного устройства и сожмите ручки. В результате получается готовый разъем, который подключается к компьютеру и другим необходимым входам.

Модуль перехода

Иногда во время установки или эксплуатации необходимо удлинить интернет-кабели.Для этого используется удобное приспособление — переходной модуль. Он имеет два порта: для одного разъема RJ45 и другого для RJ45. Затем один кабель подключается к одному порту, следующий — к другому.

Таким образом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав ее и подключив через модуль адаптера. Важно, чтобы распиновка обоих разъемов была одинаковой.

Обжим rj 45 без инструментов

Интернет-кабель можно обжать дома с помощью обычной отвертки.Это часто необходимо при случайном повреждении внешней изоляции кабеля или самого разъема. Конечно, не в каждом доме есть кримперы, и покупать их ради одной операции нецелесообразно.

На всякий случай нужно подготовить дополнительные разъемы, так как у новичков не всегда получается с первого раза выжать витую пару отверткой.

Ступени обжима rj 45 :

  1. Отрежьте поврежденную часть кабеля или разъема произвольным режущим инструментом;
  2. Снимите изоляционную оболочку, начиная с 5 см от конца кабеля;
  3. Распустите сплетения всех восьми проводов и перережьте их 1.5-2 сантиметра от края снятой внешней оболочки;

Важно! Срез должен быть очень ровным, строго перпендикулярным оси кабеля. В противном случае не вся проводка будет подключена к контактам.

  1. Вставьте провода в разъем согласно схеме. Убедитесь, что каждый провод подведен к упорной стене;
  2. Штыри в разъеме немного приподняты. Их нужно нажимать. Для этого можно использовать плоскогубцы. В результате контакты будут на поверхности без выступа;
  3. Следующая часть операции — протолкнуть их внутрь так, чтобы острые части контактов пробили изоляцию и соединились с жилами.Каждый контакт нужно отдельно прижимать лезвием отвертки. Придется приложить определенные усилия, но при этом постараться не деформировать контакты;
  1. Затем берется отвертка побольше, с ее помощью нужно надавить на широкое углубление на корпусе разъема под контактами, после чего сам кабель надежно фиксируется в разъеме.

Обжим rj самодельным способом не идеален, но со своей задачей — получить выход в интернет в экстренном случае — справится.

После обжима разъемов кабеля с двух сторон мастера обычно проверяют подключение с помощью специальных приспособлений. Для этого подойдет и мультиметр с тонкими щупами. Необходимо прозвонить каждую жилу. Если устройств нет, работоспособность подключения проверяется подключением к компьютеру.

Видео

Порядок подключения проводов витой пары к разъемам RJ-45 зависит от назначения магистрали, технологии и стандарта передачи данных.Ниже приведены цифры для локальных сетей Ethernet по стандартам с использованием медного кабеля — витая пара (Twisted Pair). Аббревиатура таких стандартов обычно имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Число в названии стандарта указывает несущую частоту передачи данных. Для каждого стандарта используются особые схемы обжима кабелей, используются разные кабели, применяются определенные ограничения по длине кабеля и количеству разъемов и коммутационных устройств.

Ниже представлен относительно универсальный метод обжима для 10Base-TX и 100Base-TX, задействованы только оранжевые и зеленые провода (контакты 1 + 2 и 3 + 6). Синяя пара часто используется для телефонных линий (контакты 4 + 5). Для технологий 1000Base-TX и ряда других, менее популярных, задействовано 8 контактов, а для гигабитных технологий я рекомендую использовать экранированную витую пару.

При обжиме кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть около 8-13мм.Слишком короткое расплетение неудобно для работы. Слишком длинный — разъем будет менее надежным. Снять изоляцию с жил заранее. не нужно … При опрессовке с помощью обжима изоляция будет сдавлена ​​автоматически. Прокладывая кабель, избегайте резких изгибов, которые могут повредить проводники.

Прямой порядок опрессовки витой пары

Используется в схемах «компьютер-коммутатор», когда кабель идет от рабочей станции к коммутатору, концентратору или маршрутизатору.

Сшивка (поперечная) заказать

Используется в схемах «компьютер-компьютер». Позволяет соединить между собой 2 концентратора без коммутации uplink / normal, а также для прямого подключения 2 компьютера … 2 пары меняются местами: с 1-2 по 3-6.

На следующем рисунке показаны варианты обжима 4-жильного кабеля ( Две пары ): прямой и перекрестный. Двух пар может хватить для наших локальных сетей, при этом ограничение скорости 100 Мбит / с.Если оборудование не поддерживает скорости более 100 Мбит / с, то наличие 8 ядер вообще не даст никаких преимуществ. Теоретически 4 пары витых пар обеспечивают скорость до 1000 Мбит / с (1 Гбит / с).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать как прямые, так и перекрестные кабели.

Видео обжима разъемов RJ-45:

Как проложить и обжать Интернет-кабель. Что такое опрессовка витой пары и что это за

Согласно спецификации EIA / TIA-568 существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. все вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C. А RJ (Registered Jack) — это название стандарта, описывающего конструкцию разъемного подключения.

На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Цветовая схема опрессовки RJ-45 компьютер — хаб для интернета

вариант Б, самый распространенный вариант.

Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одинаковой электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

Витые пары кабелей UTP, обжатые как в варианте A, так и в варианте B, взаимозаменяемы … Так что вы можете сжать его по любому варианту цветовой схемы, как хотите, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех витых пар всего две. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите электрическая схема, соединение выводов RJ-45 не изменилось, обжат только синий вместо зеленой пары.

Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме в Варианте А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

Компьютер с цветовой схемой обжима RJ-45 — компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или маршрутизатор), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.

Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого клещами для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить хотя бы к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Цветовая схема обжима RJ-45

PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45.Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.

Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательная — на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется для создания систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

Когда вы подключаете свой компьютер к Интернету или создаете локальную сеть, редко кто-либо полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая — для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.

Как видно из схемы, каждая из двух пар LAN-кабелей подключена к компьютеру и коммутатору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия кабеля. RJ-45 подключается к ранее неиспользуемым витым парам.

Приведенные ниже цветовые схемы обжима витой пары

RJ-45 не отличаются от приведенных выше, но на них показаны только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но они не передают сигнал и могут использоваться для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4-х проводный компьютер — концентратор

Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Crimp color RJ-45 4-проводной компьютер — компьютер

Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например, компьютера с концентратором, переключателем или двумя компьютерами вместе в случае, если устройства необходимо перемещать относительно друг друга. во время операции.

Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

Во время работы интернета, особенно если у вас нет роутера, который обычно лежит, работает и где-то пылится, витая пара интернета блуждает от одного устройства к другому, приходит в негодность — срывается фиксатор разъема, перекручивается пара проскальзывает оболочка кабеля, бывает даже так, что разъем каким-то образом застрял, после чего контакты забиваются, окисляются.Бывает также, что начали ремонт, перенесли кабель в другую комнату, замуровали в стене, удлинили и так далее. Во всех этих случаях необходимо повторно обжать разъем витой пары.

Думаю ты сейчас сидишь и думаешь, а что за разъем? Что за витая пара?

На фото ниже разъем обжат на витую пару:

Значит, менять в таких ситуациях нужно именно разъем.
Что для этого нужно?

Вместо множества слов предлагаю сразу посмотреть мое видео — Обжим витой пары 8 жил 4 жилы:

Ниже я все же опишу, какие нужны инструменты и по какой схеме обжимается именно этот разъем .

1. Как я уже писал выше нам понадобится сам коннектор

Приобрести его можно в любом магазине электроники города.

2. Нужен обжимной инструмент

Понятно, что не в каждом доме есть такой инструмент, это идеальный вариант. Если аккуратно и не торопиться, можно поджать коннектор подручными средствами, отверткой, ножом, но не кухонным и не острым боком, думаю, во многих домах есть нож, вышедший из кухонного обихода .И да, если вы собираетесь пойти покупать разъем, возьмите сразу несколько штук, они копейки стоят, а если разъем неудачно обжать подручными средствами, вам не придется снова за ним бежать.

3. Следующее, что вам нужно знать, это схема сжатия. Существует 2 типа витой пары — 8-жильный и 4-жильный. Здесь все на первый взгляд просто, но на самом деле новичку стоит постараться распределить жилы кабеля по цвету и попасть в пазы контактов разъема.

Обжим витой пары 4-х жильный. Цвета проводов витой пары могут быть разными в зависимости от производителя.

Еще хочу отметить, что сотрудники некоторых провайдеров обжимают кабель по-своему, меняя цвета, но главное — соблюдать одинаковую обжимку цветов как со стороны оборудования, так и со стороны компьютера, поэтому ВАЖНО , отрезав разъем, не спешите его выкидывать, внимательно посмотрите, в какой цветовой гамме был обжат старый разъем.

Это все, что я думаю, эти схемы сжатия подходят только для Интернета, схема сжатия для внутренней сети другая, о ней я расскажу как-нибудь в другой статье.

Эй! Итак, мы добрались до старого доброго телефонного кабеля. Сегодня я завершу цикл статей по опрессовке и покажу, как правильно обжать витую пару на 4 жилы. Тема по-прежнему актуальна для домашней сети и офиса — где-то есть отсеки «телефонов», а где-то просто дешевле, а для домашней скорости даже 100 Мбит / с опрометчиво.В духе WiFiGid — без воды и по делу. Давайте начнем!

У вас остались сомнения и вопросы? Пишите их в комментариях, это поможет будущим читателям.


Схема обжима

Самая сложная часть обжима — это правильная схема. Вот он для 4-х проводной витой пары:

Напомню, что прямая опрессовка применяется на устройствах разного типа (КОМ-СВИЧ), а кроссовер — на однотипном (КОМП-КОМ, SWICH-SWICH).В современной практике (а это было уже много лет назад) сами устройства пытаются распознать тип обжима и спокойно продолжают работать по любому из этих стандартов. Но лучше сделать так, как положено, чтобы не перепутать очередной обжимной.

По цветовой гамме тоже не все однозначно. Классика — оранжевый, зеленый, бело-оранжевый, бело-зеленый. Но еще я видел оранжево-синие популярные эталоны у Ростелекома. Как хочет хозяин, пусть будет так. Главное, соблюдать правильный порядок и не выбрасывать старый обжатый разъем до тех пор, пока новая сеть не будет полностью исправна.Из-за этого свойства можно извращаться, и 8-ядерную витую пару разделить на 2 канала … Тоже бывает. Экономия.

На самом деле всего сказанного уже достаточно понимающему человеку. Но Интернет требует огромных объемов текста о подгузниках. Поэтому для тех, кто хочет узнать что-то особенное и многое другое, мы уже подготовили 2 классные статьи на эту тему со всеми подробностями и подробностями:

В этих статьях я написал все по делу, подробно и от души, вот уже подключил пломбу, потому что тело сопротивляется отображению текста про одно и то же.

Что нужно для опрессовки

Контрольный лист для подготовки к опрессовке витой пары:

  • Сетевой кабель — витая пара 4-6 категорий. Желательно до 100 метров — иначе пойдут коллизии, замирания и прочая ar-network ерунда.
  • 2 разъема RJ-45 (впервые больше — лучше, потому что они копейки стоят, а в случае чего обычно далеко уходят).
  • Клещи для опрессовки. По-умному и иностранному их называют кримпером.Хотел написать, что элемент не обязателен и можно обойтись отверткой или зубцами, но лучше всего это делать плоскогубцами. Разрежут провод и снимут изоляцию, а в итоге все сделают по-человечески и красиво.

  • Дополнительно — ножи для снятия изоляции (некоторые клещи делают это сами), тестер (олдскульные и хардкорные инженеры сразу проверяют в боевых условиях на роутере по принципу работает он или не работает).

Если все есть, можно начинать обжимать наш телефонный кабель.

Процесс

Сам процесс очень простой, но обычно первый блин получается комковатым. С одной стороны, все интуитивно понятно, с другой — нужно как-то подстраиваться под это. Поэтому дам несколько советов-нюансов для каждого шага.

  1. Отрежьте проволоку до нужной нам длины. Брать мотки на лишние 5 метров в запас сразу не надо, после укладки все очень некрасиво болтается.Да и стоимость обжимного брака не такая уж и большая. Так что посчитали, пару метров в запас взяли, все равно отрезали. Всю красоту направим позже.
  2. Снимаем внешнюю тесьму примерно на 2 см от края (можно сразу с двух сторон для экономии времени). Много брать не надо, потом все равно отрезать.
  3. Выпрямляем все 4 провода. Расставляем в нужном нам порядке. Лично мне было удобнее расправлять их на карандаше. Как вы это сделаете, не так важно.

  1. На глазок отступаем от косы 1-1,5 см и равномерно обрезаем распрямленные провода. Берите побольше — вне разъема будет лишняя деталь без оплетки, возьмите меньше — провода не войдут в разъем и ножи не проткнут наши провода.

  1. Вставляем провода в разъем. Держим разъем плоским дном к себе, и на схемах указано расположение.Ставим до упора, убедились в правильности размещения, радуемся. Укрощение вен — один из самых сложных шагов в этом мероприятии.

  1. Вставляем разъем в обжимной и прижимаем до щелчка. Если есть какие-либо сомнения относительно плохого пореза, нажмите еще сильнее. И на будущее, если первый тест покажет проблему в соединении, самый простой способ исправить это — повторно обжать его плоскогубцами. Лично мне это обычно помогало. И только после этого в случае неудачи можно подумать о повторении операции.

Про опрессовки отверткой или зубцами ничего не скажу — самоделки разберутся сами. Делали это в моем присутствии, но берегите здоровье !!! Во всяком случае, я вас предупреждал.

  1. Можно слегка отодвинуть разъем с проводом друг от друга, чтобы перед подключением проверить качество обжима, но не слишком увлекайтесь! После этого используем тестер или переходим на полевые испытания. Все! Процесс окончен, секретов здесь больше нет.

Единственный критерий правильности обжима — работоспособность сети. Как это выглядит с точки зрения эстетики, оставьте на усмотрение ваших критиков.

Все! Надеюсь, наш крутой портал WiFiGid смог вам помочь! Но если я где-то ошибся, что-то забыл или даже написал полную чушь, вы всегда можете написать об этом в комментариях, и мои коллеги оперативно все исправят. Скоро увидимся!

Жизнь без Интернета немыслима для многих жителей Земли.Необходим для работы, учебы, отдыха, используется в офисах и дома. Вы можете подключить компьютер к Сети с помощью кабеля трех типов: коаксиального, витой пары или оптоволокна. Первый сегодня уже не используется, второй стоит дорого, а второй активно используется везде.


Как провести витую пару в доме или квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер вносит его в комнату, когда клиент подключен к Интернету.Разводка кабеля внутри — более сложная задача, ведь провода не должны мешать и портить интерьер.

В настоящее время для подключения к Интернету зданий предпочтение отдается оптоволоконному кабелю, а для прокладки сети связи через внутренние помещения используется витая пара. Это связано с тем, что он дешевле, проще и удобнее в установке.

Кабель витая пара состоит из одной или нескольких пар изолированных проводов, скрученных вместе и покрытых пластиковой оболочкой

Для прокладки кабеля в квартире или доме требуются дополнительные вложения, поэтому некоторые люди пытаются сделать это на своих собственный.Но при этом следует помнить основные правила:

  1. Не оставляйте провода без защиты, позволяйте им свободно свисать вдоль стен или лежать на полу. В идеале кабель должен быть проложен под штукатуркой, но если это невозможно, то он прячется в специальных пластиковых ящиках.
  2. Не перегибайте кабели слишком сильно, так как это может ухудшить качество сигнала.
  3. Запрещается размещать рядом электрические и сетевые провода. … Расстояние между ними должно быть не менее 5 см при горизонтальной прокладке и 30 см при вертикальной прокладке.

Что такое опрессовка витой пары и для чего это

Интернет-кабель подключается к компьютеру через специальный разъем. Он называется RJ45. Но для обмена данными провод нужно не только вставить в соответствующее отверстие, но и правильно обжать.

Интернет-кабель подключается к компьютеру или ноутбуку через специальный разъем под названием RJ45

Кабель для подключения к Интернету, как правило, состоит из четырех пар медных проводов, заключенных в общую изоляцию, разных по цвету и скрученных вместе. .Обжим витой пары означает размещение проводов в правильной последовательности и вдавливание их в разъем с помощью специального инструмента, обеспечивающего надежный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

Цветовые схемы распиновки

Существуют две основные схемы, по которым можно обжать витую пару : прямые и скрещенные.

Отличаются друг от друга расположением жил кабеля (цветовая схема распиновки).В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

Этот способ чаще всего используется, например, когда нужно обжать кабель для подключения устройств различного назначения (компьютер, ноутбук, телевизор и т. д.) с роутером или модемом.

Если требуется перекрестное соединение, жилы кабеля в первом разъеме имеют ту же последовательность, что и в предыдущем случае, а во втором они расположены по следующей цветовой схеме:

При подключении устройств используется перекрестный обжим. того же назначения, например, два компьютера или роутер.Но сегодня он практически не используется, так как современные сетевые карты и роутеры способны автоматически определять схему обжатия кабеля и адаптироваться к ней.

Инструкции по обжиму

Сжать витую пару несложно:

  1. Подготовьте кабель, разъем RJ45 и инструмент для обжима.
  2. Освободите кабель от внешней оболочки примерно на 2-3 сантиметра от края. Для этого можно использовать кримпер: в нем есть специальные ножи.

    Использование обжимного устройства требует практики, поскольку он может разрезать провода витой пары, отсоединив кабель от внешней обмотки.Поэтому некоторые люди предпочитают выполнять эту операцию обычным ножом.

    Снять с витой пары внешнюю обмотку можно с помощью щипца или обычного ножа.

  3. Отвинтите и выровняйте проводку парной витой пары. Расположите их в правильном порядке в соответствии с выбранным рисунком обжима. Присоедините кабель к разъему и отрежьте лишнее. Оставьте оголенные провода такой длины, чтобы кабель в оболочке входил в нижнюю часть разъема.

    Чтобы измерить длину свободных проводов, к кабелю необходимо прикрепить коннектор.

  4. Обрезать излишне длинные провода с помощью щипцов.

    Обжимной пресс оснащен специальным ножом, которым можно разрезать длинные провода.

  5. Вставьте все жилы кабеля в разъем до упора.

    Провода витой пары должны входить в разъем до самого конца, под контактные площадки.

  6. Обожмите витую пару щипцом. Для этого вставьте разъем в гнездо до щелчка и несколько раз сожмите рукоятки инструмента.

    Обжимать витую пару кримпером очень удобно, так как в нем есть специальная розетка для разъема

Сам не раз обжимал витую пару дома и на работе.Сделать это специальным инструментом очень просто, главное правильно расположить провода по цвету. Но нужно аккуратно обрезать внешнюю оболочку кабеля щипцом. Мой опыт показывает, что если приложить дополнительные усилия, то разрезается не только внешняя изоляция, но и внутренние жилы.

После обжима витой пары внешняя обмотка должна частично входить в разъем. Если жилы кабеля выглядывают из разъема, то обжатие нужно делать заново.

Внешняя оболочка кабеля должна частично входить в разъем.

Инструкции по обжиму отвертки

Обжимать кабель можно не только специальным инструментом, но и обычной отверткой. Этот метод более трудоемок, а вероятность получения некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет щипцов. Для выполнения работ вам потребуются:

Обжать кабель следующим образом:

Видео: как обжать витую пару отверткой — наглядная инструкция

Обжим четырехпроводной витой пары

Помимо восьмёрки витая пара, есть еще и четырехжильная.Применяется реже, поскольку обеспечивает скорость передачи данных не более 100 Мбит / с (на стандартном кабеле скорость может достигать 1000 Мбит / с). Но такой кабель дешевле, поэтому его активно используют в небольших сетях с малыми и средними объемами информации.

Процесс обжима четырехпроводной витой пары такой же, как и восьмипроводной пары: используются те же соединители и клещи для обжима. Но при этом в разъем вовлечена только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовое обозначение жил в четырехжильной витой паре может быть разным, но чаще всего бывает два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зеленый, зеленый.

Первый и второй контакты всегда имеют бело-оранжевую и оранжевую жилу соответственно. А в третьем и шестом будут провода либо синие, либо зеленые.

Фотогалерея: цветовая схема обжима четырехжильной витой пары

Четырехпроводную витую пару обжимать легче, чем восьмипроводную При обжиме четырехпроводной витой пары оранжевые жилы чаще всего занимают первый и второй Контакты При обжиме четырехпроводной витой пары зеленые провода можно использовать в третьем и шестом контактах. Обжим четырехпроводной витой пары с синими и коричневыми проводниками встречается очень редко.

Видео: опрессовка витой пары на 4 жилы

Как удлинить интернет-кабель

При подключении интернета к квартире или дому провайдер оставляет небольшой запас кабеля. Но если компьютер нужно перенести в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод :

  1. Заменить кабель. Для этого обычно нужно обратиться к своему провайдеру, который его сменит. Но сначала нужно купить витую пару необходимой длины, а затем оплатить услуги техника.
  2. Установите сетевой коммутатор. Решение проблемы таким способом — не самый дешевый вариант, но помимо удлинения кабеля дает возможность подключить к сети другие устройства в доме.
  3. Используйте Wi-Fi роутер … Беспроводная передача данных вообще избавит от необходимости в кабеле. Подключиться к Интернету можно будет в любой точке квартиры.
  4. Купите специальный переходник-удлинитель. Он прост в использовании, имеет небольшие размеры и недорого. Это самый популярный способ удлинить интернет-провод.
  5. Скрутите провода вручную. Этот метод позволит вам без дополнительных затрат удлинить кабель до необходимой длины, но качество сигнала часто снижается.

Фотогалерея: как подключить и удлинить интернет-кабель

Качество передаваемого сигнала снижается при скручивании кабеля Использование адаптера — самый простой и дешевый способ удлинить интернет-кабель. Вы можете удлинить интернет-кабель с помощью переключателя, но это будет самое дорогое решение.

Как правильно скрутить кабель

Поскольку скрутка проводов не требует дополнительных затрат и специальных инструментов, многие используют этот метод для удлинения кабеля в домашних условиях. Сделать это можно разными способами.

  1. Если вы не хотите повторно обжимать кабель, то уже вставленную в дом или квартиру витую пару необходимо разрезать в любом удобном месте и вставить туда кусок провода необходимой длины. Но важно помнить о существенном минусе: на пути подключения к Интернету будет две изгиба, и это не может не сказаться на скорости передачи данных.Причем, чем длиннее провод, тем хуже.
  2. Когда вы будете готовы повторно обжать кабель, отрежьте обжатый конец, удлините провод и закрепите новый разъем RJ45. У вас будет только один виток на вашем кабеле.

Необходимо соединять между собой жилы одного цвета, а стыки должны быть хорошо изолированы.

Видео: как скрутить интернет-кабель

Как разделить интернет-кабель

Часто пользователи сети задаются вопросом, как разделить интернет-кабель.Такие меры могут потребоваться в нескольких ситуациях:

  • при перемещении ноутбука по квартире / дому, то есть необходимость подключения его к Интернету в разных комнатах;
  • , если у вас несколько компьютеров / ноутбуков и вам необходимо подключить их к Интернету.

Проблема решается разными способами.

  1. В обоих случаях самый простой выход — купить Wi-Fi роутер. Но не все хотят подключаться к сети таким образом.
  2. Если требуется кабельное соединение, то самый надежный вариант — выключатель.Его преимущество в том, что все устройства, подключенные через него, получают доступ к Интернету одновременно. Причем таких устройств может быть столько, сколько портов в сетевом оборудовании.
  3. Адаптер разветвителя — еще один удобный и недорогой вариант. Но только два компьютера через него могут быть подключены к всемирной паутине, не более.
  4. Некоторые пользователи сети предлагают вручную разветвлять интернет-кабель. Для этого нужно на каждую жилу привязать по две одинаковых по цвету, все хорошо заизолировать и разделить провода в комнате.Но этот способ не гарантирует качества связи, поэтому специалисты не рекомендуют его использовать. К тому же подключаться к сети таким кабелем можно только по одному, при этом два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Адаптер разветвителя RJ45 — это самый простой и удобный способ подключить два ПК к Интернету одновременно. Разветвление витой пары путем скручивания жил не гарантирует хорошую передачу сигнала, а высококачественное Интернет-соединение Wi-Fi обеспечивает беспроводное Интернет-соединение Сетевой коммутатор позволяет подключать к сети столько устройств, сколько имеется портов

Сегодня у многих людей есть компьютер в квартире и подключение к Интернету.Часто возникает необходимость подключить компьютер к Интернету с помощью кабеля или удлинить провод при перемещении пользовательского устройства в другое место. Вы также можете создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются созданием сети Интернет из специального кабеля.

Основные концепции

Кабель особого типа для производства компьютерных и телекоммуникационных сетей называется «витая пара». Он состоит из нескольких пар медных проводников в изоляции, скрученных вместе с определенным количеством витков на единицу длины.Наиболее распространена 8-проводная витая пара. Все жилы заключены в общую оболочку из поливинилхлорида (ПВХ).

Небольшое скручивание или скручивание выполняется для нейтрализации помех от электромагнитного излучения, создаваемого самими проводниками и сторонними источниками. Поскольку, когда жилы расположены близко, генерируемое ими электромагнитное излучение гасится друг относительно друга, не создавая потерь сигнала. Кроме того, два скрученных проводника одинаково улавливают внешние помехи, поэтому они легко распознаются приемным устройством и отсекаются.В результате получается качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети соединяются кабелями пятой категории и выше. На сегодняшний день наиболее распространенная модификация кабелей №5 и №5е способна работать на частотах более 100 и 125 МГц, передавать до 1000 Мбит / с, при сечении жилы 0,5 мм2. Шестая. и седьмая категории кабелей используются для высокоскоростного Интернета, имеют пропускную способность до 10 и до 100 Гбит / с соответственно и с более толстыми жилами.

Типы витой пары

  1. UTP — витые пары не экранированы, внешнего экрана нет. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших помех и расстояний.
  2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Он используется в небольших офисах, где необходимо передавать данные на расстояние до 100 м без потери скорости и где возникают помехи.
  3. STP — каждая витая пара оплетена проволочным защитным экраном, есть внешний экран.Используется в средних офисах и учреждениях, где могут быть клиенты. Они позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF / UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольга, составляющие двойной экран … Они используются на предприятиях для поддержания качества сигнала на больших расстояниях и защиты от помех.
  5. S / FTP — каждая витая пара экранирована фольгой, имеется внешний экран в виде медной оплетки.Применяется на предприятиях с высокими помехами и там, где необходимо поддерживать скорость передачи информации на большие расстояния.

Цвет изоляции кабеля серый — наиболее распространенный цвет. Красный или оранжевый цвет означает, что изоляция выполнена из негорючего материала.

Два способа обжима витой пары

Компьютерный кабель Rj-45 подключается к устройству через разъем 8P8C (сокращение от английских слов 8 позиций, 8 контактов).Этот разъем крепится к кабелю с помощью обжима 8-жильной витой пары в цветовой схеме, основанной на стандартах связи.

Стандарт 568-A устарел и является наиболее часто используемым стандартом 568-B.

По схеме проводники с системой 568-А прокладываются следующим образом:

  1. Белый и изумрудный.
  2. Изумруд.
  3. Белый и красный.
  4. Синий.
  5. Бело-синий.
  6. Имбирь.
  7. Белый шоколад
  8. Шоколад

Цветовой порядок обжима витой пары по стандарту 568-B следующий:

  1. Белый и красный.
  2. Имбирь.
  3. Белый и изумрудный.
  4. Синий.
  5. Бело-синий.
  6. Изумруд.
  7. Белый шоколад.
  8. Шоколад.

Разъем имеет восемь пазов, по которым уложено 8 проводов витой пары в цветовой гамме. Распиновка показана выше.

Сетевые кабели необходимы для подключения компьютеров в различных комбинациях. Например, подключите маршрутизатор к сети, компьютер к маршрутизатору, два компьютера друг к другу, разветвитель, телевизор к маршрутизатору.Есть два варианта изготовления сетевых кабелей.

Прямое подключение по витой паре по цвету

Первый способ — прямой. Распиновка витой пары из 8 проводов может быть выполнена как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и тот остальные концы провода обжаты по типу 568 В).

В нашей стране распространен метод 568 В, а в США и Европе чаще всего используется тип 568 А.Единственная разница между этими двумя методами заключается в том, что прожилки бело-зеленого цвета с бело-оранжевым поменялись местами, а прожилки зеленого с оранжевым. Он используется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, маршрутизатор, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для подключения сетевых устройств друг к другу. Скорость передачи информации по этой схеме — 1 Гбит / с.

Прямое подключение по витой паре 100 Мбит / с

В некоторых случаях, когда не требуется высокая скорость интернета и не обеспечивается трафик больших объемов, можно использовать подключение по цветам витой пары из 4-х ядер: белый -красный, красный, бело-изумрудный, изумрудный.Такой способ экономит потребление проводов, но нужно учитывать, что максимальная скорость передачи информации падает в 10 раз и составляет 100 Мбит / с.

Кроссовер по витой паре

Второй способ — перекрестный или перекрестный. Обжимная витая пара на 8 жил (цветовая схема), показанная ниже, используется для подключения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать перекрестный кабель, необходимо обжать один конец провода по стандарту 568 А, а другой по стандарту 568 В.В этом случае прожилки меняются местами: бело-красные с бело-изумрудными, красные с изумрудными. В этом случае скорость передачи информации составит всего 100 Мбит / с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-красного с бело-изумрудным, красного с изумрудным, синего с бело-шоколадным и бело-синего с шоколадом. Эта 8-проводная цветовая схема расположения выводов витой пары разработана для высокоскоростных сетей 1000Base-T и 1000Base-TX при скорости передачи данных 1 Гбит / с.

Подводя итог, можно понять, что если вам нужно подключить компьютер к интернету, вам следует обжать оба конца кабеля по типу 568 В.Если вам нужно соединить два компьютера вместе, вы должны использовать схему Gigabit Crossover, где первый конец провода обжимается по типу 568 A, а другой — путем замены всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступать к обжиму. Как это сделать, описано ниже.

Инструменты и материалы

Секвенирование

Используя два ножа на обжиме, вы можете отрезать кабель до нужной длины.Затем удалите по 2 см внешней изоляции с обоих концов кабеля, используя нож и надрез на щипцах возле рукояток инструмента. Также можно сделать это с помощью стриппера или острого ножа, но только осторожно, чтобы не повредить изоляцию проводов.

Размотайте витые пары, чтобы получилось 8 отдельных жил. Выложены в ряд, согласно цветовой схеме распиновки витой пары из 8 проводов.

Необходимо, чтобы все концы жил находились на одной линии, одна не была длиннее другой.От этого зависит качество обжима. Если какая-то вена длиннее, ее следует обрезать до уровня других. Разъем переворачивают защелкой вниз, затем все жилы вставляются в разъем по пазам до упора, соблюдая распиновку. Наружная изоляция кабеля должна находиться в корпусе разъема, если этого не произошло, концы следует обрезать короче.

Вставьте штекер с кабелем в гнездо обжима с надписью 8P. Сильно, но плавно сожмите ручки до щелчка.Если под рукой есть инструмент, эта процедура довольно проста, но если нет плоскогубцев, то можно обойтись плоской отверткой. Для этого нужно надеть кончик отвертки на контакт разъема и надавить, пока он зубцами не прорежет изоляцию жилы. Сделайте это с каждым из восьми контактов. Затем также следует протолкнуть центральную часть корпуса разъема — выемку на разъеме возле кабельного ввода для фиксации. Если с первого раза не сработало, можно отрезать вышедший из строя разъем и сделать это снова.

Проверить качество работы мультиметром. Для этого установите на приборе режим «сопротивление». Чтобы проверить устройство, замкните два щупа вместе, сопротивление должно показать 0 — значит, есть контакт. Затем поместите один датчик в контакт на одном конце кабеля, а другой датчик — на контакт соответствующего цвета на другом конце. Если показывает 0, значит, связь есть, все нормально. Если он показывает 1 или около того, значит, зубья не пробили изоляцию, вам следует либо снова нажать контакты, либо разрезать и сделать это снова.

Проверить качество обжима витой пары из 8 жил можно и другим способом. Последовательность проводов прозванивает специальный сетевой тестер … Как им пользоваться написано в прилагаемой инструкции. А еще можно подключить к оборудованию готовый патч-корд и проверить, все ли пакеты проходят.

обжим и распиновка для разных типов соединений.

При проведении локальной сети в квартирах и частных домах часто возникает проблема обжатия сетевого кабеля.Иногда даже со всеми необходимыми инструментами выполнить эту операцию правильно не удается. А все потому, что RJ-45 имеет свои особенности, которые обязательно учитываются при проведении подобных работ. А сегодня мы рассмотрим, как правильно обжать интернет-кабель своими руками. Для этого вам нужно будет подготовить определенные инструменты и внимательно прочитать представленные инструкции.

Особенности сетевых элементов

Чаще всего RJ-45, который используется при подключении компьютера к локальной сети, называют витой парой.Этот кабель представляет собой 4 или 8 небольших проводов, попарно переплетенных между собой. У каждого из них своя плотная оболочка. Почему все очень просто — такая конструкция кабеля позволяет снизить помехи при прохождении электрических сигналов. Кстати, если это интернет-соединение со скоростью до 100 Мбит / с, для проведения электрических сигналов достаточно использовать всего две витые пары, то есть четыре провода. Однако для построения более высокоскоростных сетей Gigabit необходимо использовать кабели с 4 парами.Специалисты говорят, что использование таких проводов в будущем станет более распространенным. Но пока что в большинстве домов, где есть проводной интернет, используется RJ-45 с четырьмя проводами.

Способы опрессовки

Всего существует два способа опрессовки шнура питания:

Схемы для обоих вы можете увидеть на фото ниже. Как видим, в прямом варианте оба конца кабеля имеют одинаковое расположение жил в разъеме. Кросс-метод также предполагает обжим пары с разных сторон кабеля.В нем используется другой порядок подключения проводов.

Какой же метод использовать для подключения к домашней сети? Все очень просто — прямой метод используется в случаях, когда один компьютер подключен к Интернету. Крест наносится только тогда, когда между ними возникает необходимость. То есть имея дома один ноутбук или ПК, лучше использовать прямой способ подключения кабеля.

Как обжать интернет-кабель дома? Инструменты для готовки

На самом деле с витой парой своими руками справиться можно, даже если плохо разбираетесь в локальных сетях.Что касается инструментов, то их можно купить в любом компьютерном магазине города, причем за небольшую цену. Итак, что нам необходимо приобрести:

  • 1,5-2 метра кабеля RJ-45.
  • Разъемы специальные.
  • Колпачки.
  • Скальпель или бокорезы.
  • Тестер LAN.
  • И самое главное — инструмент, позволяющий сжать кабель «витая пара» за несколько секунд. Это называется кримпер. Его можно приобрести по цене от 500 до 2 тысяч рублей в зависимости от модификации, а также количества выполняемых функций.С его помощью мы можем починить разъемы и обжать кабель. Внешне этот агрегат представляет собой механизм типа плоскогубцев.

Как обжать интернет-кабель «4 жилы»? Начало работы

Подготовив все необходимые материалы и инструменты, можно приступать к работе. Перед тем как обжать интернет-кабель, необходимо предварительно удалить с него слой внешней изоляции. Что касается длины, то для подключения достаточно удалить 2,5-3 сантиметра изоляции провода. Снять толстую пластиковую оболочку можно как с помощью ножа, так и с помощью самого щипца.Теперь почти все обжимные инструменты имеют специальную лопатку для снятия лишней изоляции с витой пары. После этого возле проводов будет видна тонкая капроновая нить — ее можно смело обрезать.

Кстати, при зачистке кабеля длина размотки витой пары не должна превышать 1,25 сантиметра. Для удобства желательно использовать специальные «щипцы», на которых есть ножи с ограничителем.

Как теперь обжать интернет-кабель? Распутываем две скрученные пары проводов и выравниваем для следующих операций.После подготовки можно переходить к процедуре опрессовки. Делается строго по схеме.

Обратите внимание, перед обработкой витой пары обжимом она должна быть как можно более плоской, а провода параллельны друг другу. При необходимости можно дважды укоротить проводник по порядку. Это делается с помощью лезвия на щипцах.

Работа с обжимом

Далее идет самая ответственная часть работы. Итак, наденьте разъем и аккуратно сожмите его щипцом.Для этого вводим жилы в разъем сетевого кабеля RJ-45. Важно помнить, что все цвета должны соответствовать друг другу, то есть белый связан строго с белым, синий — с синим и так далее.

Но здесь нельзя не отметить один небольшой момент. Перед тем как обжать интернет-кабель, учтите, что сеть будет работать, даже если к разъему были подключены провода разных оттенков. Правда, это касается только нескольких типов элементов. Например, вместо синего можно подключить бело-синий, вместо оранжевого — оранжево-синий и т. Д.

Также убедитесь, что проводник точно входит в отведенное отверстие в разъеме. В противном случае передача данных, а соответственно и работа интернета на ПК будет невозможна. Убедившись в правильности цвета и расположения жил, берем щипцы и обжимаем силовой кабель. Делается это так: кабель и разъем вставляются в устройство и на последнем сжимаются ручки. Обращаем ваше внимание, что в данном элементе имеется несколько отверстий для проводов разного типа (4Р2С, RJ-12 и многие другие), а именно три.Специально для кабеля RJ-45 это отверстие находится посередине.

Проверка результатов работы

Но этот вопрос, как обжать 4-проводку своими руками, до конца не решен. Далее нам предстоит проверить правильность проделанной работы. Это делается не «методом копья», а с помощью специального устройства — тестера LAN. Как пользоваться этим инструментом? Для начала нужно вставить кабельные разъемы в тестер. Далее устройство подключается к источнику питания.Если тестер не обнаружит ошибок, все индикаторы на нем будут гореть попеременно, один за другим. Если вы заметили, что один из проводников «промазал» по инструменту (не загорелся один индикатор), значит, в розетке неплотный контакт. В этом случае сетевой кабель повторно обжимается и снова тестируется.

Что делать, если повторная обжимка не решает проблему?

В этом случае проблема может скрываться в разъеме. Бывает так, что на входе в него могут закручиваться жилы, и тогда герметичность контактов гарантировать просто невозможно.Попробуйте заменить разъем на другой. В большинстве случаев это помогает при подключении к локальной сети.

Вывод

Все, на этом этапе наш кабель готов к работе. Аналогично описанному выше случаю обрабатываем второй конец проволоки. После этого можете смело переносить его на компьютер. Главное здесь — не забыть порядок подключения проводов.

Итак, мы разобрались, как обжать интернет-кабель своими руками. Как видите, вся процедура очень проста и понятна, а по времени занимает всего несколько минут.

Недавно мне потребовалось сжать сетевой кабель, а специального инструмента под рукой не было. Речь идет о том, как обжать витую пару без специального инструмента и пойдет речь. Конечно, можно купить готовый кабель, но мы не ищем легких путей, правда? Ну, а если серьезно, то ситуация, когда нужно прижать витую пару, совсем иная.

Например, из-за частого удаления из порта Ethernet штекера RJ-45 на обжиме мог возникнуть некачественный сигнал или стандартной длины кабеля (патч-корда) для подключения нескольких рабочих мест не хватило.А может быть вам просто нужен дом (например телевизор самсунг) или в локальной сети. Мало ли, может потребоваться подключение через сетевой кабель.

Вот заводские стандарты патч-кордов с вилками RJ-45: 0,5 м, 1 м, 1,5 м, 2 м, 3 м, 5 м, 7 м. Производитель изготавливает на заказ кабель большей или меньшей длины.

У меня дома был кабель «витая пара» (подробно описанный здесь) и несколько разъемов RJ-45, но специального инструмента для обжима (обжима) не было. Как вы уже, наверное, догадались, выход был найден — я решил заменить обжимной инструмент на отвертку.Конечно, без специального инструмента процесс установки становится рутинным и занимает больше времени, но тогда при правильном подходе на качестве опрессовки это не сказывается.

Схема опрессовки витой пары.

Думаю, вы понимаете, что качество — это голова и руки, потому что от них будет зависеть качество опрессовки витой пары. Я говорю это потому, что встречал людей, которым удается прижать витую пару обжимом в разы хуже, чем любитель делает отвертку при правильном подходе.На изображении ниже показан один из многих типов обжимных клещей.

Для начала я дам вам несколько схем обжима витой пары. Ниже представлено изображение, на котором я нарисовал две схемы обжима витой пары: прямой кабель и перекрестный кабель.

  1. Первая схема используется для подключения ПК — Коммутатор (компьютер — коммутатор), Smart TV — Маршрутизатор (ТВ — маршрутизатор), Коммутатор — Маршрутизатор (коммутатор — маршрутизатор) и Маршрутизатор — ПК (маршрутизатор — компьютер).
  2. Вторая схема подключения ПК — ПК (компьютер — компьютер), Switch — Switch (свитч — свитч), Router — Router (роутер — роутер).Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и отлично работают вместе с любым из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а потому перекрестное обжимание постепенно уходит в прошлое.

Прямой кабель (Прямой — Прямой).

Перекрестный кабель (cross over — zero hub).

Думаю, что необходимая схема, с помощью которой вы подключаете свои устройства к выбранной вами сети, теперь приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по опрессовке разъема RJ-45.

В первую очередь нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю резьбу, позволяющую легко избавить кабель от внешней оболочки при подключении к разъемам RJ 45 (для компьютерных сетей).

Теперь вам нужно распрямить все уложенные вместе жилы и измерить расстояние на вилке, прикрепив к ней кабель так, чтобы все провода сидели на своих местах до упора. Внешняя оболочка кабеля должна подходить под стопорный зажим.

Убедившись, что измерение было проведено правильно, отрежьте кабель до нужной длины.

Теперь необходимо вставить кабель в конец вилки так, чтобы все провода сидели в своих направляющих каналах до упора.Это нужно сделать так, чтобы внешняя изоляция кабеля попадала под клемму зажима разъема. После этого зажмите отверткой фиксирующую планку разъема, при этом нужно следить, чтобы провода не выходили из посадочных каналов. Для удобства можно закрепить кабель рукой, в которой держите отвертку.

На этом этапе обжима разъем должен выглядеть так, как показано на фото ниже. Обратите внимание, что контакты еще не заделаны в жилы кабеля.

Осталось утопить контакты разъема в жилах кабеля. Нужно быть предельно внимательным и с чувством надавить отверткой на контакты, чтобы они сели на свои места при разрезании ножен.

Когда вы вставляете контакты разъема в жилы кабеля, убедитесь, что они находятся в одном месте в одну линию. По окончании опрессовки желательно удостовериться в качестве выполненных работ и проверить соединение с помощью обычного тестера.Для этого на тестере нужно установить переключатель в режим измерения сопротивления или в положение звукового сигнала и проверить все рабочие провода сетевого кабеля LAN, который вы обжимаете.

При отсутствии сопротивления или звукового сигнала прижмите контакты разъема к их гнезду. Конечно, с помощью щипца это делать намного удобнее и быстрее, но если все сделать правильно, то на выходе получится сжатая витая пара с отверткой.

Не лишним будет использовать изолирующий колпачок, он защитит кабель от перегиба, а разъем — от пыли и влаги, но дома его у меня не было.Кроме того, колпачок придает кабелю завершенность и красоту.

На фото ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали разъем обжимом около года назад у меня дома. Их работа на фото обведена красным, а разъем обжат отверткой, обведен зеленым.

П.С. Важно помнить, что качество подключения вашей сети зависит от качества обжатия сетевого кабеля.Плохо обжатый или закрепленный разъем может работать с перебоями, что в дальнейшем приведет к его полному выходу из строя. Если вы обнаружили в домашней сети обрыв кабеля LAN, то как его подключить. Кстати, рекомендую расширить свой кругозор и почитать небольшую публикацию про между континентами. Пока!

Если вы обнаружите ошибку, выделите фрагмент текста и нажмите Ctrl + Enter .

Наверняка многие сталкивались с такой ситуацией, когда «заглушка» интернет-кабеля была грязной и сломалась во время работы (часто бывает с пластиковой защелкой) — в общем, контакты слетели и интернет плохо заработал. .Лечится все просто — нужно заново обжать силовой кабель.

Для этого нам понадобится:

1. Собственно кабельный Интернет — его еще называют патч-кордом, или витой парой.

2. Несколько разъемов RJ-45 (один нужен, остальные нужны)

3. Клещи для опрессовки — все это можно купить на любом радиорынке.

Начнем с того, что перед обжимом витой пары нужно откусить и сохранить старый разъем — он будет для нас примером в будущем.И, конечно же, аккуратно, не повредив «витые пары», очистите конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных щипцах или просто раскрыть и очистить изоляцию перочинным ножом. Перед вами будут 4 витые пары цветных проводов. Необходимо отделить их друг от друга и равномерно откусить, чтобы все они были одинаковой длины.

Далее нужно определиться, по какой схеме мы будем обжимать кабель. А их двое.Надежнее всего посмотреть, как он был обжат раньше — на обкусанном разъеме. Если вы обжимаете витую пару с нуля, надо подумать.

Прямой тип — Подходит для случая обжатия сетевого Интернет-кабеля, чтобы подключить свой компьютер к Интернету или маршрутизатору. Он называется прямым, потому что оба конца обжаты одинаково. Поскольку один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если вам необходимо подключить ПК к роутеру, то другой конец обжимается точно так же, как и первый — поэтому этот тип называется «прямым».Стоит отметить, что для Ethernet 100Base-T (скорость до 100 Мбит / с) используется всего 4 разводки — оранжевый и зеленый. Остальные зарезервированы для более быстрого стандарта 1000 МБ. А для прямой опрессовки есть еще два подтипа — «А» и «В». Разница между ними в том, что оранжевая и зеленая проводка поменяны местами (зеленый вместо оранжевого, зеленый-белый вместо оранжево-белого). Последовательность проводов в типе «Б» выглядит так:

После снятия внешней оболочки необходимо выпрямить всю проводку от нашего кабеля и уложить их в правильной последовательности по схеме — главное не путать.

Далее самое ответственное — берем разъем защелкой вниз в левую руку, кабель — в правую. И аккуратно вставляем проводку в пазы — главное не нарушать их последовательность, иначе ничего не выйдет. Вставляем до упора, затем берем клещи для опрессовки, вставляем разъем в соответствующий «разъем» — их несколько для разных типов кабелей. Теперь осталось только сжать витую пару — зажать зажимы плотно до упора, чтобы проводка на разъеме прорезала изоляцию и соприкоснулась с проводами от кабеля.

В то же время вся внешняя оплетка должна помещаться внутри разъема, чтобы надежно закрепить его и предотвратить повреждение небольшой проводки.

Еще один способ сжать витую пару?

Другой тип кабеля, который подходит только для прямого соединения двух компьютеров — кроссоверный. Здесь два конца имеют разный порядок проводов — один для типа «A», а другой — для типа «B».

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет.Как видите, зажать сетевой кабель нет ничего сложного! Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что у вас будет еще много интересной практической информации из мира IT-технологий.

Уложить проводники нужно в таком же порядке. Как правило, последовательность прожитых следующая: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Теперь нужно собрать все провода в один ряд, после чего ножом срезать излишне торчащие кончики. Когда эта операция будет завершена, нужно точно так же, как и в RJ-45, вставить провода в новый разъем. При этом необходимо следить за тем, чтобы концы отрезанного кабеля равномерно и полностью входили в свою канавку.

На последнем этапе нужно перевернуть разъем. Там вы увидите небольшую выемку, проходящую через все восемь жил кабеля.Возьмите в руки плоскую отвертку (нож с закругленным концом) и вставьте ее в это углубление, затем сильно нажмите. Это зажмет провода внутри разъема и обеспечит хороший контакт.

После этого слегка потяните кабель , чтобы проверить надежность обжатия кабеля. Если провода плохо держатся и начинают постепенно выходить из разъема, попробуйте засунуть их обратно и повторите предыдущий шаг. Если это не сработало, вам придется приобрести еще один RJ-45 и начать все сначала, поэтому постарайтесь быть осторожными.

Если вы решите когда-нибудь сделать домашнюю сеть или просто соединить два домашних компьютера, то одна из задач, которую вам необходимо решить, — это обжатие кабеля UTP или просто кабеля «витая пара».

Вам понадобится

  • Обжимной инструмент RJ-45, два разъема RJ-45, кабель UTP.

Инструкция

Первое, что вам нужно сделать, это специальные клещи для опрессовки. При обжиме можно обойтись отверткой с плоской головкой, но при таком варианте слишком большой процент лома, поэтому лучше использовать клещи, тем более что они оснащены приспособлением для снятия изоляции и боковыми резцами, которые вам еще понадобятся. .

Снимите изоляцию с кабеля на расстоянии 2-3 сантиметра от края. Скрутите каждую пару, распрямите провода и разложите их в разные стороны. Теперь соберите проводку по порядку, согласно цветовой гамме. Бело-оранжевый, оранжевый, бело-зеленый, синий, бело-голубой, зеленый, бело-коричневый, коричневый. Аккуратно обрежьте провода бокорезами примерно в половине сантиметра от края изоляции. Возьмите разъем RJ-45 контактами вверх и вставьте проводку до упора.Еще раз проверьте последовательность проводов, иногда они могут перепутаться. Если все в порядке, вставьте соединитель в клещи и сожмите их ручки до упора. Разъем обжат.

Если вы хотите подключить компьютер к концентратору, коммутатору, маршрутизатору и т. Д., То другой конец провода следует прижать таким же образом. Если вы планировали соединить два компьютера напрямую, то вам нужно обжать кабель на перекрестной системе. Разница в этом случае будет только в последовательности проводов на одном конце кабеля.Собрать провода для этого следует следующим образом: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

После обжима кабеля следует проверить его на специальном тестере, а если его нет, просто вставьте провода в разъемы. Если на сетевой карте мигают светодиоды, то скорее всего все в порядке. Но окончательно ответить на этот вопрос можно будет только после настройки сети.

Для соединения нескольких компьютеров друг с другом или с различными сетевыми устройствами — модемами, маршрутизаторами, сетевыми концентраторами и т. Д.- используется кабель, который называется «витая пара». Чтобы прикрепить к нему наконечник, есть специальный инструмент — кримпер. Однако необходимость использовать его в домашних или офисных условиях возникает каждые несколько лет, поэтому, если вы не можете получить кримпер какое-то время, вам не нужно его покупать — можно обойтись подручными средствами.


Вам понадобится

Инструкция

Начните с снятия изоляции правого конца кабеля с внешней пластиковой изоляции. Для этого отмерьте и отметьте расстояние равное полдюйма — примерно 12.5 мм. Это можно сделать как линейкой, так и прикрепив наконечник к кабелю. Если внутри оплетки вместе с соединительными проводами проложена нейлоновая нить, используйте ее — потяните по направлению от конца кабеля и немного в сторону, чтобы порвать пластиковую изоляцию на нужную длину. Этот метод гарантирует, что изоляция проводов внутри оплетки будет повреждена. Если в используемом кабеле нет специальной резьбы, осторожно проделайте эту операцию ножом.

Ослабьте все четыре витые пары и расположите проводку в последовательности, соответствующей типу подключения — для связи между двумя компьютерами она не должна быть такой же, как, например, для подключения сетевой карты к маршрутизатору.Предварительно расправив эти проводки, вставьте каждую из них в соответствующий паз наконечника, а затем задвиньте до упора. В то же время острые внутренние края контактов наконечника прорежут пластиковую оболочку каждой проводки и образуют надежное соединение. Такой наконечник устройства позволяет обойтись без зачистки проводов.

Переверните наконечник с защелкой от себя и вдавите пластиковый винт в каждый из восьми пазов с помощью отвертки, фиксируя таким образом всю проводку.Правильно дозируйте усилие нажатия — переборщив, вы рискуете сломать наконечник, а недостаточная фиксация может привести к отсоединению разъема от проводки во время подключения. Когда это будет сделано, поместите пластиковую вставку в отверстие в основании наконечника — эта небольшая часть должна быть включена в разъем. Если вы правильно измерили расстояние в полдюйма на первом этапе, кабель UTP под этим отверстием должен иметь неоткрытую внешнюю оплетку. Вставьте вставку тоже с помощью отвертки, зафиксировав наконечник на внешней оболочке кабеля.

Источники:

  • как сжать шнур питания

При создании локальной сети Очень важно правильно обжать разъемы LAN на коммутационных шнурах. Это позволит вам обеспечить правильное подключение устройств и стабильную работу. сеть в общем.

Вам понадобится

  • — Кримпер;
  • — UTP-кабель;
  • — разъемы RJ45.

Инструкция

Для обжима патч-корда лучше всего использовать специальное приспособление — кримпер.Подготовьте два разъема LAN для каждого сетевого кабеля. В этом случае рекомендуется использовать насадки RJ 45.

Отмерьте желаемую длину витой пары и отрежьте кабель . Снимите пластиковую защитную ленту. Если вы используете щипцы для обжима, вставьте его в сетевой кабель в специальный паз и поверните устройство, предварительно сняв рукоятки инструмента. Очистите кабель изнутри от изоляции. Если у вас нет обжима, используйте нить, натянутую внутри кабеля, чтобы удалить оплетку.

Размотайте скрученные внутренние провода. Оголите 1,5-2 см каждой проволоки. Выполняйте эту процедуру очень осторожно, чтобы не повредить жилы кабелей. Теперь поместите провода в канавки, используя нужную схему. Схема расположения проводов в кабеле с прямой опрессовкой должна выглядеть так: 1. Бело-оранжевая. Оранжевый 3. Бело-зеленый. Синий. Бело-голубой. Зелёный 7 .. Бело-коричневый.8. Коричневый.

Проверьте размещение провода. Закройте разъем, не защелкнув его полностью. Вставьте наконечник в желаемое отверстие обжима и соедините рукоятки инструмента.Аналогичным образом установите разъем на второй конец патч-корда.

Этот метод рекомендуется использовать при подключении компьютера к сетевому концентратору или маршрутизатору. Для создания сети компьютер-компьютер применяют метод обратной опрессовки. Установите первый разъем, как описано в предыдущих шагах.

Приготовьте второй наконечник. Расположите кабели в следующем порядке: 3, 6, 1, 4, 5, 2, 7, 8. Следуйте нумерации, описанной в третьем шаге.

При отсутствии обжима можно использовать отвертку с плоским наконечником.Аккуратно вдавите прожилки нужного цвета в бороздки. После выполнения этой процедуры нажмите на пластиковый фиксатор, расположенный рядом с основанием разъема.

Видео по теме

Сейчас в домашних и малых офисных сетях для подключения компьютеров к коммутатору или модему обычно используется витая пара. Чтобы подключение к Интернету было стабильным и работало без проблем, важно правильно обжать патчкорд с помощью зажимов RJ-45.

Инструкция

Возьмите кусок витой пары правильной длины и разрежьте защитное покрытие с обоих концов примерно на 2 см, чтобы не повредить изоляцию. проводов кабеля.Если патч-корд будет использоваться для подключения компьютера к модему или коммутатору, то оба конца сжимают одну и ту же схему; если два компа соединить, то кроссовер (кроссовер).

Компьютеры в основном подключаются к Интернету с помощью специального провода для Интернета с разъемом, закрепленным на конце провода. Такой кабель под Интернет называется витой парой или патч-кордом.

Перекрестный кабель Ethernet

Иногда случаются такие случаи, что обжимка интернет-кабеля в разъеме ломается или защелка на нем ломается, и поэтому интернет останавливается или кажется, что интернет подключен, но страницы по-прежнему недоступны или возникает ошибка появляется.Сетевой кабель не подключен. В этом случае многие люди не знают, как закрепить интернет-кабель, и это потребует замены разъема интернет-кабеля, но для этого вам придется купить новый разъем RJ-45 и заново обжать сетевой кабель.

Клещи для опрессовки интернет-кабеля

Опрессовки проводов для интернет-кабеля можно производить с помощью клещей для опрессовки интернет-кабеля или отвертки.

Как разветвить интернет-кабель

Для того, чтобы у вас был пример того, как была сделана распиновка интернет-кабеля в разъеме, вам нужно отрезать старый разъем кусачком вместе с небольшим отрезком провода.Если вы откусили провод со старым разъемом, то нужно небольшими ножницами или ножом почистить основную изоляцию где-то на 2 см. Сетевой кабель обычно состоит из четырех витых пар. Этот 8-жильный кабель для Интернета может поддерживать скорость Интернета до 1 Гбит / с.
После изготовления сетевого кабеля нужно создать цветные провода по порядку, как на старом разъеме. Затем нужно расположить цветные провода таким образом, чтобы отмерить длину 12 мм от изолятора, а остаток откусить кусачками.Если у вас нет примера отсоединения интернет-кабеля от разъема, то для начала нужно определить, какой провод вы хотите сжать.

Как обжать кабель для интернета

После вставки проводки в разъем общий изолятор провода должен войти в разъем. Когда провода будут вставлены в разъем, необходимо аккуратно вставить его в соответствующее отверстие обжима сетевого кабеля и сильно надавить на его ручки.В результате жилы на коллекторе прорезают изоляцию от цветных проводов и соприкасаются с ними, а общая обмотка проводки будет надежно зафиксирована разъемом.

Правильно обжать сетевой кабель отверткой

Если у вас нет специального инструмента для обжима интернет-кабеля, то можно использовать обычную плоскую отвертку и плоскогубцы. Сначала в разъем с вставленными цветными проводами следует слегка прижать все контакты, а затем отверткой выдавить их по отдельности.Надавив на контакты, нужно на замок закрутить отвертку так, чтобы она зафиксировала изолятор провода.

как сделать интернет-кабель своими руками. Процесс обжатия кабеля

В чем разница между витой парой 100 Мбит / с (все 8 проводов сжаты) и 100 Мбит / с (4 провода сжаты), каковы плюсы и минусы?

Немного теории

При использовании витой пары используются ЧЕТЫРЕ провода для поддержки скорости 100 Мбит / с.По умолчанию это оранжевые и зеленые пары. В большинстве случаев остальные провода не используются. Поэтому они используются для: подключения другого ПК по тому же проводу или двух аналоговых телефонов, или подключения IP-телефонов, или, в случае PoE (Power over Ethernet), неиспользуемые пары используются для передачи электроэнергии.
На скорости 1000 Мбит / с используются все 4 пары. Это ВОСЕМЬ проводов. Там кроссоверы выдавливаются совсем по-другому.

Для 100 Мбит используются 2 пары
: 1, 2, 3 и 6 контактов… для крестовины измените 1 с 3 контакта и 2 с 6.

Прямое соединение ( на обоих концах ):
1-оранжевый белый
2-оранжевый
3-белый зеленый
6-зеленый

Крос ( на одном конце остается, как описано выше, а на другом конце меняет ):
1-белый зеленый
2-зеленый
3-оранжевый белый
6-оранжевый

Скорость 100 Мбит / с применяется и применяется в сети Fast Ethernet (см. витую пару):
CAT5 (полоса частот 100 МГц) — 4-парный кабель, используемый при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит / с при используя 2 пары.
CAT5e (полоса 125 МГц) — 4-парный кабель, улучшенная категория 5. Скорость передачи данных до 100 Мбит / с при использовании 2 пар и до 1000 Мбит / с при использовании 4 пар.

Сеть выполнена по витой паре 5е (8 жил). Но при этом оба кабеля поддерживают полный дуплекс.

Хочу заметить, что 2 пары кабелей, не важно (!), 5-й или 5Е категории вполне достаточно для 100 Мбитных сетей, т.е. для их коммутаторов на 100 Мбит / с.

Всплывает вопрос: а зачем в портах 100 мегабитных свитчей 8 контактов для подключения гофрированного 8-жильного кабеля ????

Встречаем:

4, 5, 7, 8 присутствуют в кабеле, но не используются (!).Заглядывая дальше …

Столкнувшись с этим:
100BASE-TX, IEEE 802.3u — это эволюция стандарта 10BASE-T для использования в звездообразных сетях. Используется витая пара категории 5, по сути, используются только две неэкранированные пары проводов, поддерживается полнодуплексная передача данных, расстояние до 100 м (см. Вики).

Странно … я думаю … ну ладно 2 пары так 2 — потому что даже конвейерное производство 4-х парного кабеля 5E уже заставляет задуматься, зачем использовать 8 проводников, какой 5-й, что такое категория 5E в Сети 100 Мбит, даже если в вики написано, что на самом деле 2 пары работают на 100 Мбит / с, без проблем, но больше всего заставляет задуматься, почему проводник 4, 5, 7, 8 не участвует даже в 5 категории.

Так зачем делать 8 контактов в порту коммутатора, которые никогда не могут работать с кабелем 5E на скоростях до 1000 мегабит?

Этот вопрос следует задать производителям. Думаю, это связано с тем, что на складе были только такие разъемы (розетки) и паяльное оборудование было настроено под них.

выводы

1) Что касается расчета реальной скорости, то надо смотреть в сторону команды ping.

2) Как правило, для раздачи интернета четырем абонентам со скоростью 1 Мб / с провайдеру не требуется канал 4 Мб / с.Есть специальная формула для расчета оптимальной скорости. Объясняется это тем, что не всегда все 4 подписчика будут скачивать / выгружать одновременно. Как правило, провайдер не гарантирует скорость, но говорит, что это возможно. Более подробно про пропускную способность можно прочитать

Если разъем кабеля с интернетом сломан, то вызывать мастера для его замены не нужно. Вы можете выжать все самостоятельно, просто следуйте инструкциям в этом руководстве.Он подходит для любого сетевого оборудования, в котором используется витая пара — самый распространенный и дешевый. При должном навыке такое подключение производится за 5 минут, даже у новичка, на абсолютный досуг, требуется не более 30 минут.

Вам понадобится витая пара и разъем 8P8C (RJ-45). Для каждого разъема можно приобрести изоляционный колпачок. Желательно иметь тестер и специальные клещи для опрессовки — кримпер. Впрочем, без такого инструмента можно обойтись, только процесс займет немного больше времени, но тогда без ножа и плоской шлицевой (прямой) отвертки точно не обойтись.Его кончик должен быть небольшим — 10-15 миллиметров в длину.

Первая модификация витой пары использовалась в телефонных сетях, имеет категорию CAT1. Актуальна любая категория от пятой (CAT5) и выше. Название этого проводного соединения связано с тем, что внутри толстого кабеля находится несколько пар проводов, и в каждой паре 2 кабеля переплетены. Это уменьшает помехи сигнала, так что может быть достигнута скорость передачи данных не менее 100 Мбит / с.

Если стоит вопрос о покупке нового кабеля, то исходить из следующих позиций:

  1. Чем выше категория (CAT), тем быстрее и надежнее передача данных. Это достигается за счет экранирования — покрытия оболочкой отдельных пар и даже проводов, а также увеличения количества витков в паре проводов. Все эти манипуляции делаются для защиты от электромагнитных помех. На практике чаще всего покупают категорию CAT5e — лучшее соотношение цены и качества.
  2. Длина кабеля витая пара ограничена. Это ключевой недостаток такого типа общения. Хорошее соединение не гарантируется на расстоянии более 100 метров. Кабели продвинутых категорий в этом отношении отличаются от простых пятой категории тем, что имеют относительно высокую скорость на коротких дистанциях. Например, в CAT7a до 100 Гбит / с на расстоянии до 15 метров, а в CAT5e до 1 Гбит / с.
  3. Стандартный провод содержит 8 жил.Однако есть и более дешевые варианты с четырьмя ядрами, у них меньшая скорость передачи данных. Что касается различия между ними в схеме опрессовки, то об этом пойдет речь в соответствующем блоке статьи.

Сетевой разъем для витой пары правильно обозначен как 8P8C, хотя более распространенное название — RJ45. Такой разъем простой и дешевый, поэтому лучше сразу закупить несколько штук в запасе. Всего у него 8 контактов под металлический сердечник, которые фиксируются механически.То есть провода вставляются в контактные гнезда нового 8P8C в правильной последовательности, а затем корпус разъема сдавливается и получается устойчивая конструкция, в которой ничего не болтается. У каждой канавки есть свой номер.

Необходимо понимать нумерацию контактов в том случае, если четырехжильный провод обжат на более распространенный восьмипроводной, это не так критично.

Кримпер — довольно простой инструмент. Основная функция — создать одинаковое давление на весь соединитель.Кроме того, в клещах для опрессовки могут быть кусачки (встраиваемое лезвие, пресс), с помощью которых быстро перерезается проволока или зачищается ее внешняя оболочка.

С обжимом все будет проще, но это не гарантирует качества обжима. Главный фактор — это человеческие руки, ведь зубами даже разъем можно зажать.

Инструкции по обжиму витой пары

Сначала обрежьте кабель витой пары под прямым углом. Все провода должны быть выровнены, чтобы ни один из них не выступал за его пределы.Далее снимаем внешнюю оболочку на длину 2-3 сантиметра (можно больше). Это удобно делать с разрывной нитью — внутри большинства кабелей есть нейлоновая нить. Достаточно сильно потянуть за него, чтобы изоляция легко снималась, а провода внутри не повреждались.

Разделите жилки попарно по цвету — нравится, нравится, один к одному. Скорее всего у вас будет восьмижильный провод, то есть одноцветных проводов должно быть 4 пары. После этого разрежьте их ровно так, чтобы осталось 1.3 сантиметра от внешнего изоляционного слоя до конца жилы. Это важно для того, чтобы при обжиме внешняя оболочка также была зафиксирована, а не болталась, что точно не добавит конструкции надежности.

После подготовительных работ действовать следующим образом:

  • Определитесь со схемой опрессовки — предпочтительнее прямая линия, но подробности стоит прочитать в соответствующем блоке статьи, который находится чуть ниже.
  • Осторожно вставьте провода в разъем по выбранной схеме.Одна дорожка предназначена только для одной жилы, перекручивание недопустимо, жилы должны свободно лежать в собственной канавке до упора.
  • Убедитесь, что внешняя изоляция витой пары также находится внутри разъема, в противном случае укоротите оголенный участок кабеля.
  • Осторожно вставьте разъем в соответствующее гнездо обжимного устройства и сожмите его ручки. Не стоит прикладывать много усилий, главное, чтобы ручки доходили до упора, сильнее сжимать бесполезно.
  • Не забудьте надеть колпачок на разъем.

Если не сработало с первого раза, ничего страшного. Обжатый кабель становится разжатым за секунду, если срезать разъем.

Используются 3 типа:

  • прямой;
  • крест;
  • консольный.

Изначально прямой кабель использовался для подключения разнородных сетевых устройств (маршрутизатор-ПК), а два других — для однородных устройств (маршрутизатор-маршрутизатор, ПК-ПК).То есть раньше нужно было использовать подходящую схему. Сегодня не только компьютеры, но и простые устройства, например, бытовой роутер, автоматически определяют, какая схема опрессовки используется. Поэтому обжимать восьмижильный провод рациональнее всего по прямой схеме, достаточно соблюдать цветовую последовательность.

Если у вас 4-жильный провод, это принципиально не меняет схему, за исключением того, что подключение выполняется для следующих пазов разъема: 1, 2, 3, 6.

Обжим коннектора без губок

Как обжать интернет-кабель, если нет обжима? Эта процедура довольно проста и выполняется по следующему алгоритму:

  • Все делается так же, как описано ранее. В руках у вас должен быть кабель, провода которого правильно вставлены в дорожки разъема.
  • Разъем аккуратно кладется на ровную поверхность защелкой вниз, главное, чтобы он был зафиксирован.
  • На одном из его краев вы увидите желтые защелки в глубине — вы последовательно прижимаете их к сердечнику так, чтобы они соприкасались, и слой изоляции жилы не мешает.
  • Не переворачивая разъем, протолкните его с противоположной стороны, где будет небольшая прорезь. В результате вся витая пара должна быть зафиксирована нажатием на внешнюю оболочку кабеля пластиковой защелкой разъема.

Подведем итог инструкции и выделим ключевые нюансы:

  1. Не переусердствуйте с выбором кабеля.В большинстве случаев возможностей массовых продуктов более чем достаточно. Дорогие кабели обычно используются для определенных коммуникационных целей.
  2. Обратите внимание на цветовую схему отдельных жил. Требуется только внимательно повторить то, что обозначено на картинке.
  3. Фиксатор разъема должен фиксировать кабель без внешней изоляции. В противном случае велика вероятность того, что обжим нужно будет повторить через некоторое время из-за повреждения старого.
  4. Концы одного кабеля должны быть подключены одинаково.Запрещается использовать на одном конце прямую цепь обжима, а на другом — крестовину.
  5. Результат работы желательно проверить тестером. Оба конца кабеля вставляются в это устройство, после чего через него пропускается сигнал. Конечно, если после всего интернет уже работает, тогда ОК. Однако в случае каких-либо неисправностей тестер сразу покажет, в каком ядре или паре проблемы — процедура ремонта значительно ускоряется.
  6. Если нет обжима, продолжайте медленно. Лучше сделать все аккуратно с одним разъемом за 20 минут, чем за 40 минут суеты, испортив кучу разъемов и тем более нервов.

Рассмотрим проблему выбора кабеля витой пары с 2 и 4 парами. Сейчас эти типы кабелей все чаще используются для прокладки локальных офисных сетей, подключения домов и квартир к Интернету. Любое проводное соединение конечного пользователя выполняется с помощью кабеля одного из этих двух типов.

2 пары всего 4 проводника

Сначала делается скрутка двух жил, принимающих пары кабелей. Затем эти 2 пары кабеля скручиваются вместе.

4 пары по 8 проводов

соответственно, два жилы скручены, принимающие кабельные пары. Затем скручиваются 4 пары. Каждая кабельная пара имеет цветовую маркировку для обозначения концов кабеля.

Намотка — очень важный процесс для получения качественного кабеля, так как от него сильно зависят характеристики передачи сигнала.Неровный или плохо скрученный кабель не сможет передавать сигнал на заданное расстояние из-за сильных помех. Чем больше пар, тем сложнее процесс скручивания и тем лучше он нужен для получения желаемого результата.

Старый добрый стандарт Ethernet диктует использование 4-парного кабеля в проводных коммуникационных сетях. В стандартах структурированных кабельных систем (СКС), по которым строятся все корпоративные сети, также говорится только о 4-х парном кабеле для компьютерных сетей.

Ага! Так что ответ уже есть? Кабель должен быть всего 4 пары?

Самый простой ответ в этом случае — да, но жизнь подсказывает другие варианты …

Так откуда в компьютерных сетях появился двухпарный кабель? Здесь нужно поговорить о скоростях передачи данных. Стандарт Ethernet теперь предлагает скорости: 10 Мбит / с , 100 Мбит / с , 1 Гбит / с и 10 Гбит / с .

Мы почти забыли 10Mbit как стандарт для подключения к активности оборудования.Теперь самое простое устройство стоимостью менее 10 долларов имеет порты 100 Мбит / с. В том случае, когда мы говорим о подключении к Интернету, редкий провайдер может обеспечить реальную скорость подключения к Интернету на скорости 100 Мбит. Часто эта скорость не превышает 10 Мбит / с. При этом подключение к внутренней сети провайдера происходит ровно на скорости 100 Мбит.

Дело в том, что стандарты 10 и 100Mbit Ethernet из 4 пар используют только 2! Таким образом, 2 пары не используются. Почему они были предусмотрены? Для выработки стандарта и для того, чтобы после прокладки кабеля его не нужно было сдвигать, если необходимо переключиться на высокую скорость.

Например, когда вы переезжаете в новую квартиру или только что отремонтировали старую, вы подключаете внутреннюю сеть или подключаетесь к Интернет-провайдеру. Устанавливать точки подключения нужно внутри квартиры и на постоянной основе, чтобы все было красиво. Вы прокладываете кабель в стене, проводите его под плинтусом или аккуратно прокладываете по нему. Установить розетки. Все прекрасно. Какой кабель вы для этого выберете?

Я бы взял именно 4-х парный кабель.Даже если сейчас мне подарили интернет и есть 100Мбит, то так как я планирую прожить в этой квартире не 1-3 года, а наверное хотя бы 5-10, то можете быть уверены, что Гбит к вам хоть сколько-нибудь дойдет. внутри квартиры точно. И у меня точно не возникнет желания открывать стены или даже плинтус, чтобы сдвинуть кабель. Это будет большая стоимость, намного больше, чем разница в цене кабеля. Не говоря уже о трудозатратах и ​​потере эстетики. Оно мне нужно?

Сколько я выиграю, если возьму 2-х парный кабель? Метр 2 парков стоит около 5 рублей, метр 4 парков — 8.5 руб. Допустим, я потратил на квартиру 100м кабеля 3,5 на 100 это 350 руб. Даже если есть кабель побольше или вы купили его дороже, ну ну 1000 рублей … Сколько будет стоить перенос? А покупать все равно нужно.

Другое дело, когда провайдер тянет за вас кабель в квартиру или этаж. Если он действительно не планирует предоставлять услугу на более высокой скорости, то это может быть оправданной экономией, тем более что кабель нужно прокладывать в узких стояках и проходах и его воровают.

Кроме того, экономия может иметь смысл, если вы выполняете временную установку на арендованном месте на короткое время и со скоростью 100 Мбит / с. Затем, после окончания, кабель часто выбрасывают, так как его не всегда можно использовать повторно. Цена на кабель действительно дешевле, чем стоимость работы с ним.

Если вы современный человек и сразу планируете использовать технологии Gbit, то вы даже не рассматриваете 2-х парный кабель. Это не сработает, так как Gbps использует все 4 пары. По 2-парному кабелю оборудование работать не будет или автоматически переключится на скорость 100 Мбит.Этот режим чаще всего также поддерживается по соображениям совместимости.

Если это ваш дом, квартира или офис, то всегда используйте 4-парный кабель. Если провайдер протягивает к вам кабель, то внутри квартиры или офиса лучше убедиться, что кабель идет ровно 4-х парным. Заменить кабель будет намного дороже, чем поставить его в первую очередь. Когда согласитесь на установку, то проверьте, какой кабель заявлен. Вы покупаете услугу, а потом живете с этим кабелем и с этой системой.

Если вы провайдер и хотите сэкономить, используя 2-х парный кабель, то вам нужно подумать о сроках перехода на технологию Gbit, по крайней мере, внутри сети. Если этот период находится в пределах 5 лет, серьезно подумайте об использовании 2-парного кабеля. Даже продавая собственную сеть, скорее всего, будет проще и дороже продать кабельную инфраструктуру, требующую более дорогостоящего и сложного переноса, сразу построенную для Гбит. Лучше подумать о том, чтобы проложить 4-х парный кабель и использовать их пополам для двух пользователей.По крайней мере, это не требует повторной прокладки половины кабеля.

И тут возникает вопрос: как сжать витую пару из 8 ядер? Ведь сам разъем «плотно» закреплен на проводе. Что теперь, снова позвонить провайдеру, вызвать специалистов, оплатить их работу?

Как оказалось, схема опрессовки витой пары не так уж и сложна. Сделать такое соединение своими руками вполне реально. Кроме того, витая пара, подключение которой производится вручную, сэкономит ваш личный бюджет.А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит разобраться, что такое сам интернет-кабель и как подключить провода к разъему для его правильной работы.

Провод, соединитель и обжимной

Интернет-кабель содержит 8 медных проводников, скрученных попарно. Именно поэтому такой провод называют витой парой. Двойные жилы похожи по цвету. Например, пара может быть синей и бело-голубой или коричневой и коричнево-белой.

На счетчиках есть два типа проводов — экранированные (STP) и неэкранированные (UTP). Но, в конечном итоге, эти типы кабелей выполняют одну и ту же работу, а потому переплачивать за экран нет смысла. Поэтому лучшим вариантом будет второй, так как он более доступен для подключения. Кроме того, в нем есть разные категории, среди которых стоит выбрать.

Кабели

UTP можно разделить на 3, 5, 6 и 7 (наиболее распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена.Сегодня можно выделить 5 категорию, которая хорошо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. В настоящее время это самый распространенный.

Что касается разъема, то сейчас почти все устройства используют Rj-45. Стоимость его невысока, а потому покупать эти коммутационные детали стоит с запасом, так как есть риск испортить их в процессе работы по неопытности.

Также для работы вам может понадобиться инструмент, называемый кримпером, т.е. специальные плоскогубцы для обжима вилки.Хотя можно и без них обойтись при условии, что нужно сжать только один-два провода — в этом случае не стоит тратить на это деньги.

Способы опрессовки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступать к выбору варианта опрессовки. Ведь скорость передачи интернет-трафика и другой информации, а также типы устройств, с которыми будет совместим кабель, зависят от того, каким он будет.

Распиновка бывает двух типов: 568 А и 568 В.В свою очередь, они составляют два подвида — прямое соединение или кросс (кросс). Кроме того, есть упрощенная распиновка, т.е. витая пара обжимается на 4 провода, а не на 8. Однако при такой компоновке скорость трафика снижается с 1 Гбит / с до 100 Мбит / с. Необходимо рассматривать каждый из вариантов отдельно, и начинать следует с самых простых.

Прямо на 4 и 8 проводах 568V

Витая пара с двухпарной опрессовкой используется при подключении компьютера к коммутирующим устройствам, таким как модем, маршрутизатор и т. Д.При опрессовке с двух сторон последовательность проводов на контактах следующая:

  1. оранжевый с белым;
  2. Оранжевый;
  3. зеленый с белым;
  4. зеленый.

В этой цветовой раскладке контакты 4, 5, 7 и 8 не используются. Таким образом, можно подключиться к интернету по линии ADSL на скорости не более 100 Мбит / с, но при этом витую пару из 4 ядер, конечно, установить намного проще.

Витая пара, соединение которой должно быть высокоскоростным, требует использования всех 8 проводов при обжиме.Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи данных до 1 Гбит / с. Порядок расположения жилок по цвету следующий:

  1. оранжевый с белым;
  2. Оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. Коричневый.

Несколько иная процедура подключения в кроссоверной версии, для которой используется тип расположения проводов 568 A.

Крест

Аналогичный вариант подключения использует форму 568 А и 568 В для низких скоростей передачи, а именно, одна из сторон провода обжимается по предыдущему 8-проводному способу, а во втором — оранжевый и зеленые пары меняются местами. Получается распиновка витой пары 568; A:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. Оранжевый;
  7. коричневый с белым;
  8. Коричневый.

Если нужна высокая скорость трафика, распиновка кабеля для интернета будет такая: одна сторона обжата в последовательности 568 В, а другая 568 А, но с заменой синего -коричневые пары.

Порядок опрессовки щипцом

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для такой манипуляции на обжиме есть специальные бороздки. В этом случае нужно быть очень осторожным, чтобы не повредить изоляцию проводов витой пары.

После этого необходимо аккуратно расправить жилки, располагая их в нужной последовательности, и разрезать так, чтобы получился ровный перпендикулярный край. Далее по пазам внутри вилки заведите провода внутрь так, чтобы они вошли в контакты вилки. В этом случае внешняя изоляция провода тоже должна заходить внутрь. Иначе через несколько перегибов выйдет из строя разъем и порвутся провода.

После этого уже можно обжимать провод и второе место крепления обжимом, на котором есть специальная проточка для сетевого провода 8Р.Если обжим достаточен, контакты пробивают изоляцию жилы. Это действие выполняет две функции — создает прочный контакт и дополнительную фиксацию.

При строгом соблюдении инструкций разъем для витой пары будет работать должным образом. Если что-то пошло не так, перепутались цвета жил и т. Д., Именно в таком случае потребуется поставка упомянутых выше заглушек.

Обжим без инструментов

Процедура здесь такая же, как и в предыдущем методе — удаляется изоляция, проводники располагаются в правильном порядке, а проводники разрезаются, вставляются в вилку по канавкам.После этого отверткой выдавливается деталь, фиксирующая сам кабель, и только после этого можно переходить непосредственно к самим контактам.

Этой же отверткой (или ножницами — кому так удобнее) осторожно по одному обжимаем контакты до тех пор, пока они не проткнут изоляцию и не будут плотно прилегать к проводникам. В этом случае контакты останутся заделанными в пазы пластиковой заглушки.

Но все же, конечно, разъем, обжатый с помощью обжима, даже самого бюджетного, будет намного лучшего качества.Кстати, на новых компьютерах и ноутбуках уже не имеет значения, обжат разъем прямым или поперечным, потому что эти модели уже подстраиваются под распиновку. Конечно, это не значит, что вы можете проводить такую ​​процедуру наугад. Проще говоря, если вам нужно подключить интернет-модем или другой компьютер, вы можете сделать это напрямую обжатием витой пары или витой пары на 4 ядра (при низкой скорости трафика)

Подведение итогов

Как стало, наверняка, понятно, вопрос, как обжать сетевой кабель, не так уж и сложен, и делать такую ​​работу может каждый, даже без специального образования.Главное, как и в любой работе, — внимательность, аккуратность и строгое соблюдение инструкции (изображения различных разрезов доступны выше). Поэтому нет смысла вызывать мастера, ждать его и платить деньги за работу, которую можно выполнить своими руками. Но если есть сомнения в своих силах, то, конечно, можно доверить это дело профессионалу, но все же не помешает попробовать обжать самостоятельно. Ведь затраты на заглушки самые маленькие, и можно очень сильно сэкономить.

Сетевой шнур используется для подключения к сети: он объединяет два компьютера в один, соединяется с другими компьютерными устройствами.

Распространяется от провайдера до дома каждому пользователю индивидуально.

Качество его сжатия напрямую зависит от того, насколько хороша будет скорость соединения и работа устройства.

Если принести интернет к себе домой и пригласить специализированную команду, проблем не будет.

Но иногда возникает необходимость его самостоятельно сжать.

Как правильно обжать интернет-кабель — вопрос серьезный и подойти к нему нужно ответственно, предварительно изучив информацию.



Обжимные инструменты

Читайте также: Как настроить локальную сеть в Windows? Самые простые способы

Для этого, , чтобы самостоятельно обжать интернет-кабель, у вас должны быть инструменты :

2
Несколько переходников (запасные, на всякий случай). Вы можете свободно купить их в специализированном магазине.

3
Кримпер — приспособление для опрессовки. Стоит он относительно недорого, и если вы планируете заниматься этими манипуляциями, то можете его купить.

С ним удобно и безопасно работать с комплектующими.

3 Защита, которая устанавливается на стыке кабеля и адаптера.

Полезная штука, защитит провод от обрыва в месте сопряжения.

Если вы не склонны тратить лишние деньги, вы можете воспользоваться инструментами, которые есть под рукой.

Но работать с ними нужно предельно осторожно, чтобы не повредить материал.

Можно, например, выполнить опрессовку с помощью обычной отвертки. Затем для манипуляций дополнительно возьмите нож.

Типы кабелей

Читайте также:

Для понимания , как обжимать интернет-кабель, вам нужно знать, какие существуют их варианты и для чего они используются.

Кроссовер — используется для соединения двух одинаковых устройств между собой .

Например, два или два персональных компьютера.

Его особенность в том, что каждая сторона имеет набор проводов, принадлежащих именно ей.

Способы обжима проводов разных типов не различаются. Единственная разница в том, для чего они нужны.

Варианты обжима

Он получил свое название от метода сжатия. Для обоих проводов он одинаковый.

Но пользователь проделывает эту манипуляцию один раз, так как вторая ее часть уже включена и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб / с натягивается 4-х жильный коннектор.

Вполне достаточно для такой скорости и для нормальной работы.

Если нужна скорость подключения выше, то используется шнур 8-жильный … По стоимости дороже.

Сегодня удобно, что в гаджетах есть встроенная функция, позволяющая автоматически определять тип разъема, а также автоматически выбирать и производить необходимые настройки.

Это очень полезно для пользователей, не обладающих профессиональными знаниями в области ИТ-соединений, но пытающихся самостоятельно решить проблему, как обжать Интернет-кабель в домашних условиях.

Он все настроит автоматически и будет работать абсолютно корректно и без осложнений.

Также следует отметить, что практически любое текущее устройство поддерживает Auto MDI-X.

Это говорит о том, что перекрестные кабели устаревают и почти не используются.

На смену приходят только те, кто умеет распознавать тип подключения и настраивать его.

Обжим кабеля прямого подключения

Читайте также: [Инструкции] Как подключить принтер к компьютеру в Windows 10 и Mac OS

Итак, давайте более подробно рассмотрим , как правильно обжать интернет-кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода выполнены в виде витой пары.Также есть специальная нить, с помощью которой можно легко избавиться от первого слоя.

Отмерьте необходимую длину резки (прикрепите переходник), учитывая, что небольшая часть внешней защиты должна заходить в разъем на несколько миллиметров.

Внутри разъема есть деления, отдельные для каждого дротика.

Их следует аккуратно разместить в проводке.

Вставьте так, чтобы внешняя оболочка также проходила под зажимом адаптера.

С помощью отвертки нужно закрепить разъем там, где он соприкасается с изолированной частью провода.

Очень важно следить за проводкой, они должны быть на своих местах.

Следующий шаг — требуется закрепить их в контактах переходника.

Для этого вам понадобится кримпер.

С его приложением работа будет сделана единожды и качественно.

Так же можно обжать кабель без обжима, помогая себе отверткой .

1 Вставьте так, чтобы внешняя оболочка также проходила под зажимом адаптера.

2 Разместите его удобно на столе или другом удобном месте, которое обеспечит надежный контакт предмета с гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтобы не раздавить его во время обработки.

3 Сила давления должна быть такой, чтобы каждый провод правильно сидел на своем месте и прорезал изоляцию.

4 Используйте отвертку с плоским концом и осторожно надавите на разъем, пока не увидите зазоры или выступы.

По окончании обработки требуется проверить работоспособность продукта с помощью специального прибора.

Перед проверкой необходимо настроить тестер следующим образом: поставить переключатель в положение диагностики сопротивления или установить звуковой сигнал при изменении силы сопротивления.

Необходимо провести тест для каждого провода отдельно.

Если где-то возникают трудности, и нет реакции индикатора, нужно подтянуть провод холостого хода и снова проверить.

Конечно, можно сэкономить и не покупать такие чаевые.

Но экономия будет минимальной, а при повреждении провода придется проделывать проделанную работу заново или даже покупать другие комплектующие, если что-то придет в негодность.

На этом работа завершена.

Важно, чтобы чем лучше был сделан адаптер и обжат шнур, тем лучше было интернет-соединение с вашим компьютером.

Если подключение к Интернету прерывистое, следует еще раз проверить разъем.Ведь в этом случае со временем может вообще выйти из строя.

Перекрестный обжим кабеля

Читайте также:

Отличие его при подключении в том, что провода меняют свою последовательность и располагаются по следующей схеме:

  • белый и зеленый;
  • зеленый;
  • бело-оранжевый
  • синий;
  • бело-синий;
  • Оранжевый;
  • бело-коричневый;
  • Коричневый.

В этом случае первый конец обрабатывается с использованием опции прямого обжима, а второй — с использованием поперечного обжима.

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в сети

Описание

  1. Очищаем внешний шар на несколько сантиметров.
  2. Выпрямляем провода в правильной последовательности.
  3. Отмеряем необходимую длину. Сделать это можно при помощи щипца.
  4. Вставляем проводку (чтобы не путать) в переходник. Туда же попадает и несколько сантиметров утеплителя.Все они должны упираться в пластик — только в этом случае работа будет сделана, верно.
  5. Используем кримпер. Надавить нужно с силой, чтобы все провода зафиксировались и оставались неподвижными.
  6. Можно работать.

Четырехжильный кабель

Читайте также: Как зарегистрироваться в социальной сети ВКонтакте без номера телефона? Ответ в нашей статье!

Кабели с витой парой в разрезе чаще всего имеют восемь жил.

Они первыми начали пользоваться Интернетом в домах.

С распространением такого средства связи провайдеры придумали способ сэкономить и начали использовать 4-жильный вместо 8-жильного кабеля. Это намного дешевле.

Четырехжильный провод имеет свою отличительную особенность, о которой мало кто знает, и, конечно, о ней знают провайдеры.

Дело в том, что он может передавать потоки данных только со скоростью до 100 Мбит / с.

Если пользователь не предусматривает скорость больше 100 Мбит / с, этот разъем ему подойдет.В противном случае следует обратиться к восьмиядерному.

Для обжима потребуются такие же инструменты, как описано ранее — коннектор и обжим.

Сложность работы с этим вариантом заключается в том, что нужно разбираться в цветовой гамме внутренней разводки.

После всего обжима интернет-кабель выйдет правильно, если знать как они расположены цветов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
