Как поменять тен в бойлере видео: главные причины поломок в работе агрегатов

Замена ТЭНа в водонагревателе с выездом

Обратитесь на YouDo, если интересует качественная замена ТЭНа в водонагревателе. На сайте вы быстро найдете опытного специалиста, недорого оказывающего услуги по ремонту бойлера. Выезд мастера возможен к вам на дом в день обращения.

Профессионал, зарегистрированный на Юду, бесплатно проведет диагностику водонагревателей и в сжатые сроки выполнит замену ТЭНов. Стоимость работы по установке нагревательных элементов вы узнаете у опытного мастера.

Как специалист выявляет неисправности

Прежде чем будет сделана замена ТЭНа в бойлере, исполнитель Юду проведет визуальный осмотр накопительного бака и диагностику электрического оборудования. Для этого у специалиста имеется измерительная аппаратура, позволяющая быстро выявить неисправности в работе бойлера. Мастер Юду выполнит:

• прозвонку нагревательного элемента с целью выявления целостности спирали
• тестирование терморегулятора
• исследование электронного блока
• осмотр силовой цепи оборудования

Тестирование элементов водонагревателя квалифицированный специалист проведет в вашем присутствии в течение получаса, после этого он скажет, сколько стоит ремонт и установка нового нагревательного элемента.

При оформлении заявки на Юду специалисту необходимо сообщить точное название модели водонагревателя. Вы согласуете с частным исполнителем возможность приобретения ТЭНа и необходимых запчастей. Профессионал знает, где можно по оптимальной цене купить детали для выполнения ремонта.

При необходимости частный специалист проведет установку более мощного нагревательного элемента. Время, необходимое для выполнения монтажа и подключения вы узнаете у исполнителя Юду.

Наряду с перегоревшим водонагревательным элементом часто выходит из строя магниевый анод, устанавливаемый для протекторной защиты металлических частей от коррозии. Согласуйте с профессиональным специалистом, зарегистрированным на Юду, сколько стоят работы по замене детали.

Как исполнитель Юду меняет нагреватель

Замена поврежденного ТЭНа в вашем водонагревателе будет выполнена исполнителем Юду качественно и оперативно. Специалист перекроет систему водоснабжения, после чего:

• сольет оставшийся объем жидкости из бака, открыв клапан или кран
• отсоединит трубу подачи холодной воды
• проведет демонтаж вашего водонагревателя
• снимет наружный кожух защиты электроники
• выкрутит крепление фланца
• аккуратно извлечет поврежденный нагревательный элемент

После проведения демонтажных работ специалист, зарегистрированный на сайте Юду, выполнит внутреннюю очистку резервуара водонагревателя от накипи и образовавшегося налета. Для промывки специалист нальет в емкость несколько литров воды и вручную удалит загрязнения.

После промывки и просушки бака ветошью, профессионал приступит к замене поврежденного ТЭНа. Для этого исполнитель Юду:

• заменит уплотнительную прокладку в нижней части водонагревателя
• вставит новый оригинальный нагревательный элемент в посадочное место
• зафиксирует фланец при помощи винтов крепления
• выполнит подключение проводов к терморегулятору, нагревательному элементу и блоку электронного управления
• установит защитный кожух

По окончании сборки специалист, зарегистрированный на Юду, установит корпус водонагревателя на прежнее место, после чего выполнит подключение выходных патрубков к водопроводу.

Опытный специалист подаст напор холодной воды и убедится в герметичности резьбовых соединений, отсутствии дефектов. Если будет выявлена течь, исполнитель Юду быстро устранит ее. Когда бак наполнится водой, специалист выполнит проверку нагревательного элемента. После проведения ремонтных работ вы получите гарантию от профессионала.

За невысокую цену с исполнителем Юду вы можете договориться о проведении профилактического обслуживания бытового прибора.

Как меняют нагреватели «сухого» исполнения

Профессионал при необходимости поменяет нагревательный элемент «сухого» исполнения, который помещен в масляный резервуар. При этом воду из бака исполнитель Юду сливать не станет. Квалифицированный мастер:

• снимет с бытового нагревателя защитный кожух
• отсоединит клеммы проводов от регулятора, нагревательного элемента и блока управления
• выкрутит винты и демонтирует масляный резервуар
• заменит минеральное масло и нагревательный элемент
• выполнит сборку в обратной последовательности

По окончании сборки исполнитель Юду проведет проверку бытового водонагревательного прибора на предмет работоспособности.

Преимущества сотрудничества с частным исполнителем

Специалист, зарегистрированный на YouDo, обладает большим опытом проведения ремонтных работ. Он оперативно устраняет различные неисправности водонагревательной техники.

Можно рассчитывать на выезд мастера в любое удобное время. Вам не придется искать ближайший сервисный центр и беспокоиться о приобретении необходимых деталей.

На сайте Юду есть возможность самостоятельно создать задачу для квалифицированных мастеров с указанием размера вознаграждения за выполненную работу. Исполнители быстро отреагируют на ваше предложение, если условия будут приемлемыми.

Если интересует установка ТЭНа в водонагревателях, ее профессионально и недорого выполнит специалист, зарегистрированный на Юду. Чтобы заказать его услуги, достаточно прямо сейчас опубликовать заявку. Затем выберите кандидата из числа откликнувшихся и согласуйте, когда будет выполнена замена ТЭНа в водонагревателе.

Замена ТЭН водонагревателя в Санкт-Петербурге: цена, вызвать мастера

Сколько стоит?	От 1500 р.
Сколько длится?	30-90 мин.
Есть ли гарантия?	Да, на работу и запчасть по форме БО-1

Нередко ТЭН бойлера выходит из строя вследствие естественного износа элементов (частое и продолжительное использование), низкого качества воды (большое количество примесей и накипей), использования на максимальной температуре нагрева; нельзя исключать и заводской брак. Также подчас детали выгорают, если устройство включается в отсутствие жидкости (хотя обычно современные модели уведомляют пользователя и автоматически останавливают такой процесс).

Введение в проблему

«Симптомов», сигнализирующих о неисправности ТЭНа, всего два:

1. недостаточный нагрев воды(реальная температура отличается от заданной пользователем, притом индикатор на панели свидетельствует о наличии питания),
2. срабатывание автомата защита либо УЗО при включении бойлера.

Вне зависимости от причины поломки единственным способом исправления проблемы становится замена поврежденного нагревательного элемента новым. Цель данной статьи — объяснить принцип демонтажа и монтажа ТЭНа. Сразу отметим, что в идеале заниматься этим должен компетентный специалист — мастер, который не понаслышке знаком с особенностями диагностики и ремонта подобных устройств (цена на подобные услуги невысока). Без обладания хотя бы базового понимания конструкционных особенностей ТЭНа вмешательство (попытка починки «своими руками») чревато усугублением ситуации.

Как заменить ТЭН: алгоритм

Первый этап: подготовка

В первую очередь нужно отключить бойлер от сети, а также удостовериться, что гарантийный срок оборудования уже кончился (если вы вскроете бак самостоятельно, то лишитесь гарантии). Также нужно отключить в щитке автомат, после чего приступить к сливу воды. Последнее можно реализовать несколькими способами. Самый простой метод — через обратный клапан: вам нужно подставить под клапан емкость либо подключить шланг, после чего открыть клапан и дать воде слиться. Если объем бака составляет 40 литров, на это уйдет немногим больше часа.

Если вы являетесь владельцем электронагревателя большого объема, логично применить другой метод — осуществить слив через ввод бойлера. Для этого нужно:

• Перекрыть впускной клапан, подающий воду.
• Выкрутить шланг для подачи холодной жидкости.
• Снять клапан.
• Выкрутить шланг с выхода бака.
• Открыть кран бойлера.
• Подставить емкость и подождать несколько минут.

Второй шаг: изъятие ТЭНа

Сразу отметим: алгоритм может незначительно меняться в зависимости от конструкционных особенностей нагревателя (различаются в зависимости от бренда и модели). Однако общая последовательность действий остается следующей:

1. Вы отключаете шланги, подключенные к корпусной части. Здесь важно соблюдать осторожность, поскольку из них может начать выливаться жидкость.
2. Демонтируйте корпус с фиксирующих его крючков, после чего поставите его на ровную горизонтальную поверхность.
3. Демонтируйте крышку (располагаться и фиксироваться она может по-разному: лучше изучить инструкцию).
4. Снимите с патрубков декоративные шайбы (присутствующих во многих моделях; например, в нагревателях от фирмы «Термекс»).
5. С помощью крестовой либо шлицевой отвертки нужно вывинтить шурупы либо отстегнуть защепки.
6. Отключите проводку термостата. Предварительно желательно сделать фотографию схемы подключения; в крайнем случае — рисунок. Общие нормы следующие: зелено-желтый провод является заземляющим, коричнево-черный — фазовым, синий — ноль.
7. Потянув термостат книзу, вы сможете достать его из корпусной части.
8. Перед изъятием нагревателя нужно изучить его фиксаторы, поскольку они могут быть разными в зависимости от производителя.

Фактически последний пункт является финальным. Разовьем его в таблицу с учетом особенностей бойлеров разных производителей:

Соответственно, чтобы поменять ТЭН (установить новый), нужно произвести все указанные действия в обратном порядке.

Видео: как слить воду и заменить ТЭН

Диагностика

Демонтировав ТЭН, желательно произвести чистку его конструкции от накипи (если она есть), после чего внимательно изучить визуально. Дефект заметить несложно, поскольку обычно он выражает себя нарушением целостности покрытия. Например, если вы видите хотя бы мелкие трещинки, сколы или иные повреждения, можете сразу выкидывать нагревательный элемент: ремонт невозможен. Если вы не видите заметных глазу повреждений либо хотите удостовериться наверняка, можно воспользоваться тестером. Отсоедините одну из клемм измерительного прибора, проведите ею по поверхности ТЭНа. Если вы видите точное значение сопротивления, элемент поврежден и деталь можно выбрасывать. Однако в случае исправности нагревательного элемента логично заподозрить проблемы с термостатом (который также можно проверить при помощи тестера), поломка которого может приводить к схожим «симптомам».

Способы продления служба ТЭНа: заключительные советы

В качестве завершения дадим несколько рекомендаций, следование которым позволит увеличить эксплуатационный срок трубчатого нагревательного элемента:

• Рекомендуется установить магниевый анод: он обеспечит «смягчение» воды, застрахует метали от коррозии, не даст извести затвердевать на нагревательном элементе.
• Постарайтесь понизить жесткость воды, установив качественные фильтрационные элементы.
• Регулярно осуществляйте проверку оборудования на предмет дефектов (визуальный анализ).
• Избегайте задавать оборудование режим работы на максимальной мощности, поскольку многократное функционирование «на пределе возможностей» практически наверняка существенно понизит ресурс ТЭНа.

Профессиональная замена нагревательного элемента в СПб

В Санкт-Петербурге заменой ТЭНов бойлеров занимаются мастера Нева-Сервис. В 75% случаев у вас будет горячая вода уже в день заявки.

1. Заявка

2. Телефонная консультация с мастером

3. Мастер приезжает на дом

4. Диагностика

5. Ремонт

6. Гарантия

Опыт наших сотрудников лучше всего скажет о качестве нашей работе.

способы выявления неисправностей ТЭНа, инструкция по его замене

Замена ТЭНа, если речь не идет сухом тэне, в водонагревателе – работа довольно трудоемкая и требует определенного порядка действий. Порядок этот не сильно различается у разных производителей, тем не менее, характерные особенности есть. Рассмотрим, как поменять ТЭН на бойлере Thermex.

Немного о компании

Вполне понятно, что о себе компания Thermex заявляет как о лучшей «во всей мире и Сибири», что им уже 66 лет, и они работают во всех Евпропах и Заграницах, однако упоминаний среди европейских брендов, и уж тем более лидеров в производстве климатической техники в авторитетных источниках нам найти не удалось. Факты же заключаются в том, что компания имеет завод в России и довольно успешно работает с 1995 года.

Успешность в РФ обеспечена, прежде всего, ценой на выпускаемую продукцию, а низкая цена, как известно, очень часто влияет на качество конечного продукта. Но о качестве чуть ниже.

Конструктивные особенности бойлера

Устройство нагревательного аппарата схоже с электрическим чайником. Только здесь крышка оснащена предохранительным клапаном для контроля заполненности резервуара. Функциональными составляющими оборудования считаются:

1. Корпус. Это внешняя оболочка изделия, которая имеет изоляцию для исключения теплопотерь. Для этого может быть использован пенополиуретан, базальтовая вата или иные аналоги с минимальным коэффициентом теплопроводности.
2. Бак. Внутренний герметичный резервуар под воду. Объем в зависимости от модели может достигать 15-200 литров. Для изготовления используется нержавейка или сталь покрытая защитным сплавом с высокими показателями устойчивости к коррозии.
3. ТЭН. Нагревательный элемент в открытом или защищенном керамической оболочкой исполнении. Устанавливается внутри бака, напрямую контактирует с жидкостью.
4. Магниевый анод. Изготавливается из стали в виде стержня длиной 14-66 см, имеет внешнюю оболочку из магния толщиной около 10 мм. Элемент электрохимической защиты бака и ТЭНа от коррозионных процессов, появления накипи. Также деталь способствует снижению уровня жесткости воды.

Магниевый анод с нагревателем в комплекте Источник

• Прокладка. Герметизирующий уплотнитель располагается на месте соединения нагревательного элемента с резервуаром.

Также здесь имеются блок управления бойлером и термостат. Датчик нужен для настройки температуры и поддержания воды в нужном тепловом состоянии. Рекомендуемый показатель – +60 градусов по Цельсию. Раз в месяц нужно менять установку для разовой дезинфекции внутренних стенок резервуара.

Для продолжительной исправной работы аппарата требуется периодическая чистка и обновление нагревателя, анода. Эти элементы на фоне остальных составляющих выходят из строя быстрее из-за прямого контакта с водой и принципа действия. Разберемся, как поменять ТЭН в водонагревателе, что необходимо для этого знать.

Какие задачи выполняют ТЭНы

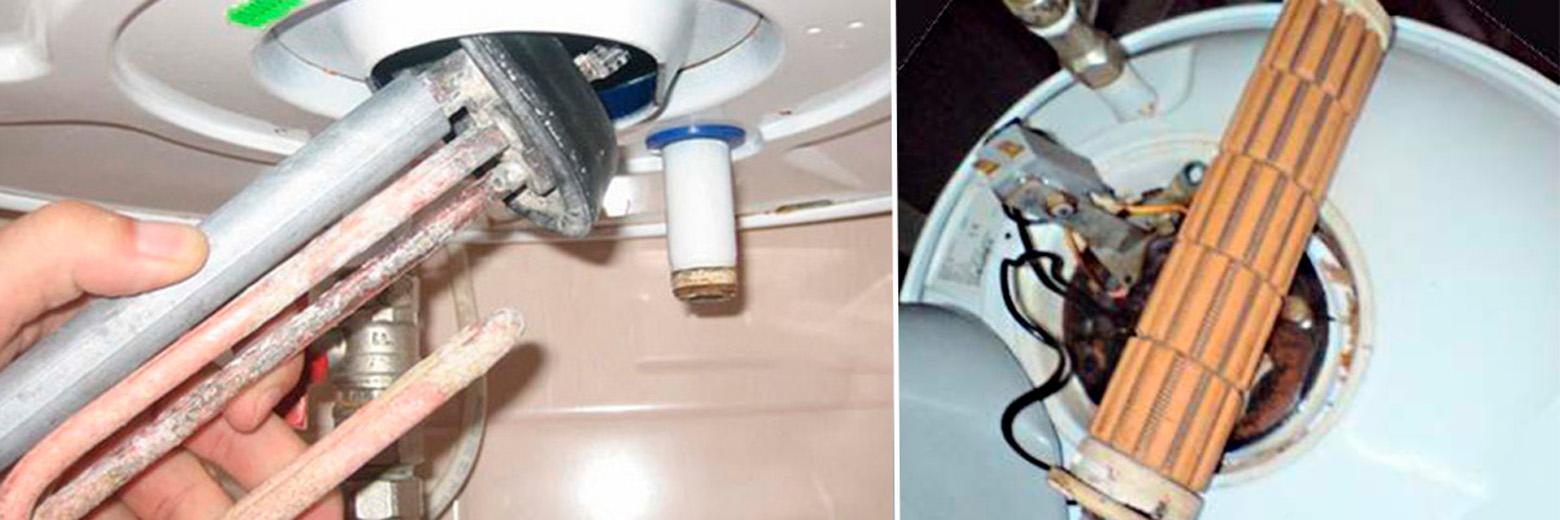

Водонагреватели с “сухим” и “мокрым” ТЭНом

ТЭН для водонагревателя Аристон может быть «сухой» или «мокрый» и отличаются они друг от друга принципом своего расположения. «Сухие» изделия пользуются спросом, так как размещены в защитном кожухе, благодаря которому исключается контакт с водой.

У таких ТЭНов есть свои особенности:

• больше срок эксплуатации;
• дольше нагрев воды;
• выше стоимость.

Так как «сухие» ТЭНы находятся на этапе развития, то их существует несколько вариаций.

• Наиболее простой и распространенный вариант, когда ТЭН помещен в колбу. Такое изделие имеет минимальную стоимость и не вызывает сложностей при замене.
• Есть механизм, колба которого наполнена кварцевым песком. Такой вариант более прост в процессе замены.
• Также встречаются изделия, где колба и ТЭН между собой имеют слой масла. Так как масло отличается большей теплопроводностью, чем воздух, то таким изделием достигается максимальная экономия электроэнергии.

Используя сухой ТЭН для бойлера Аристон, минимизируется появление в воде электрического потенциала, что делает эксплуатацию нагревателя практичной и безопасной.

Есть также ТЭН для аристон «мокрого» типа.

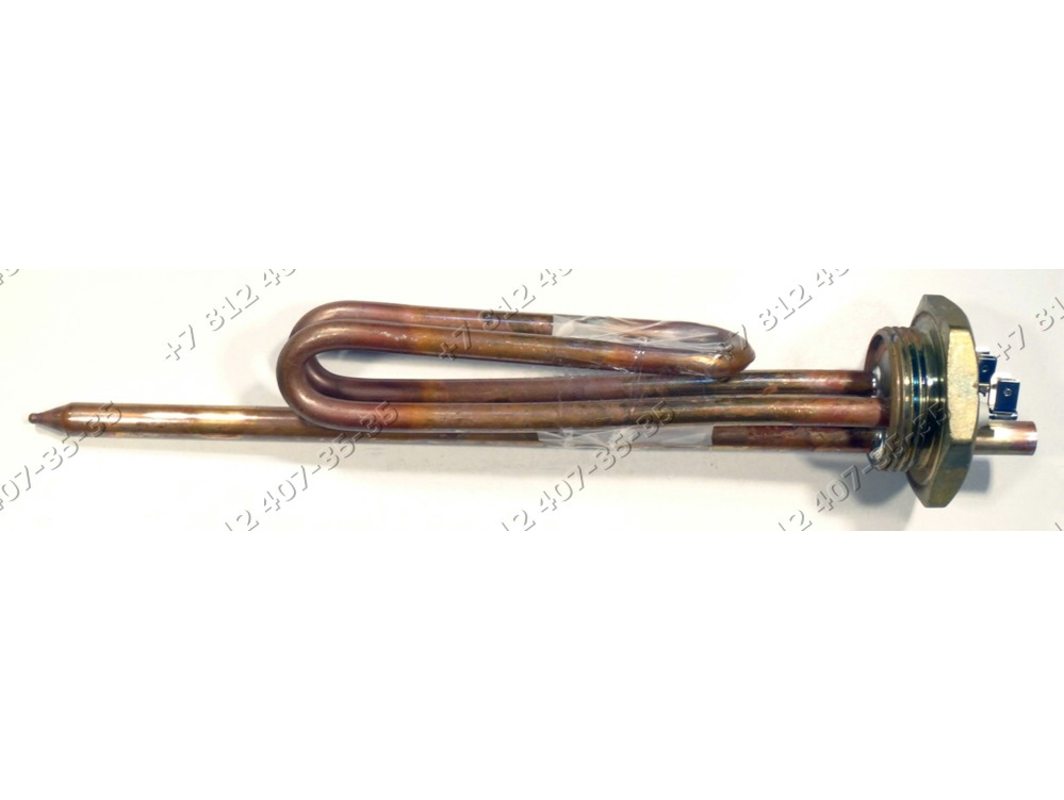

Открытый элемент контактирует с жидкостью в накопительном баке. Внутри трубок нагревательного механизма находится кварцевый песок или оксид магния. Эти вещества эффективно проводят тепло.

ТЭНы открытого типа классифицируются по таким техническим характеристикам:

• Имеется ли анодное гнездо. ТЭН имеющий гайку может не быть оснащен анодным креплением или иметь его в качестве дополнительного — фиксатор на фланце.
• Какой способ крепления. Крепление элемента может быть фланцевым и гаечным. Фланцевые нагреватели изготавливаются по технологии литья или штамповки.
• Форма ТЭНа зависит от типа накопительного бака. Может быть прямая или выгнутая в любую сторону.

Для изготовления «мокрого» прибора обычно используют нержавеющую сталь и медь.

ТЭН для водонагревателя Ariston производится итальянской компанией. Для изготовления используют сплав меди и хромоникеля. Благодаря латунному фланцу прибор имеет высокую теплоотдачу. Мощность зависит от модели, но варьируется от 1 до 4,5 кВт.

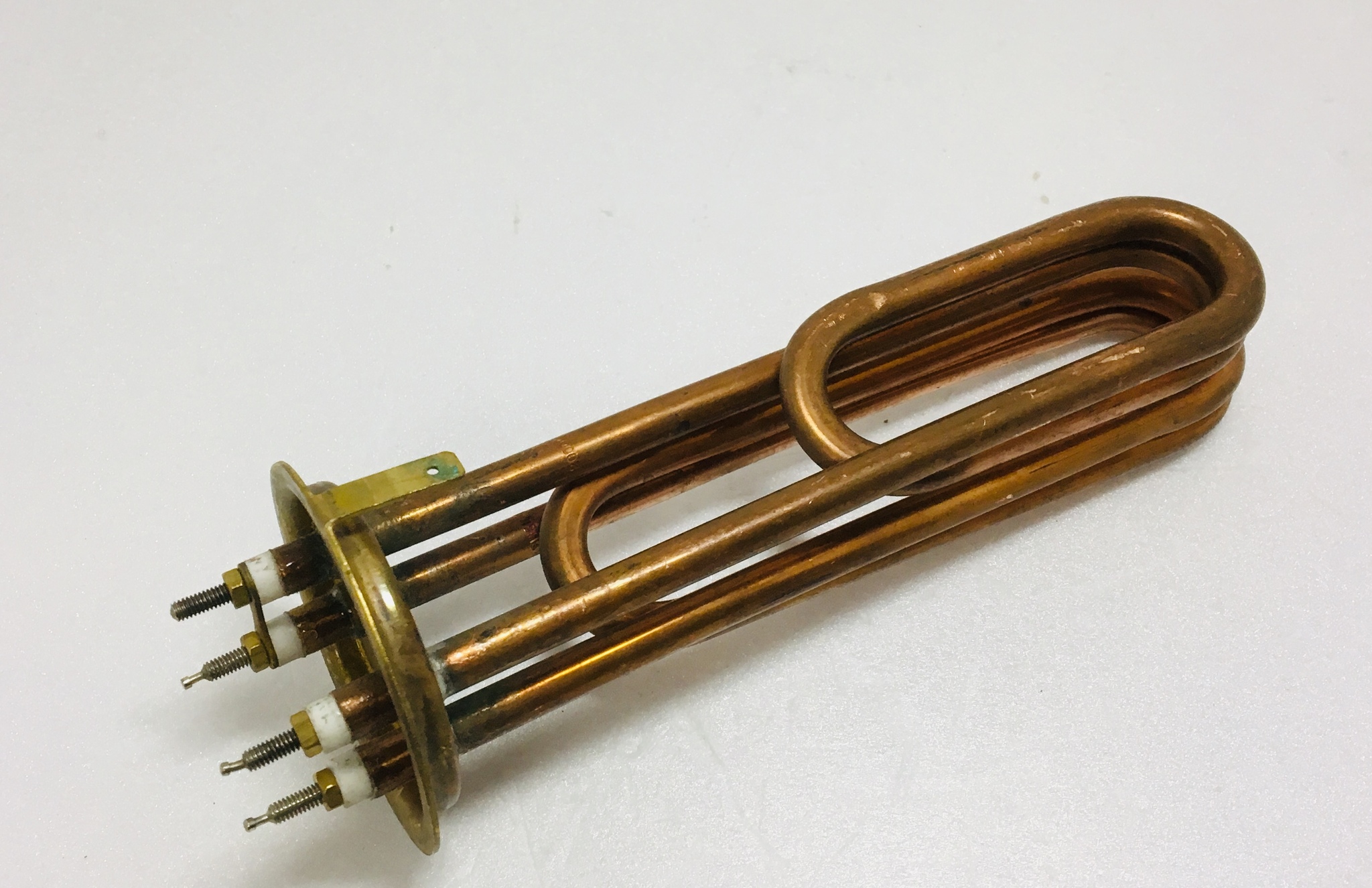

ТЭН для бойлера: виды трубчатых электронагревателей

В водонагревателях применяются два типа трубчатых электронагревателей:

• ТЭН сухого типа расположен в особой колбе и не имеет непосредственного контакта с водой. В случае неисправности ТЭНа его просто нужно достать из колбы и установить новый. В большинстве случаев ТЭНы сухого типа имеют меньшую производительность, чем ТЭНы мокрого типа. Вследствие этого обычно бойлер содержит 2 таких элемента. По причине своих особенностей «сухие» элементы чаще выходят из строя. Накипь в нагревательных элементах сухого типа откладывается на колбе.
• ТЭН мокрого типа имеет прямой контакт с окружающей его водой. В случае его поломки сначала необходимо полностью опустошить резервуар с водой. «Мокрые» модели считаются более долговечными и вследствие этого имеют большую популярность. Накипь, образующаяся в процессе эксплуатации прибора оседает непосредственно на поверхности ТЭНа.

Очистка ТЭНа

Так выглядит ТЭН, исправно служивший около года. Мы его почистим его и поставим не место. Пока мы занимаемся чисткой ТЭНа, удалим из бака остатки накипи. Для этого откроем кран холодной воды – накипь в нижней части бака смоется. Эта накипь служит основной причиной выхода из строя трубчатых электронагревателей.

Приготовим ёмкость для чистки ТЭНа. Это обычная пластиковая бутылка ёмкостью 1,5-2 литра. Отрежем у неё верхнюю горловину, чтобы можно было вставить в неё ТЭН. Ножом удалим в ТЭНа крупные куски накипи.

Делайте эту операцию аккуратно и не повредите металл ТЭНа. Скалывайте только накипь, готовую отслоиться.

Приготовим чистящий раствор: замочим в тёплой воде 1-2 пакетика лимонной кислоты и опустим в него ТЭН. К моменту опускания ТЭНа в раствор крупную накипь мы удалили. Взболтаем раствор, при необходимости дольём его до верха.

ТЭН простоит в растворе один день. Для ускорения процесса можно периодически обновлять и взбалтывать раствор. Под воздействием лимонной или уксусной кислоты накипь размягчается.

Своевременно чистите ТЭН

Рекомендуется чистить ТЭН один раз в 2-3 года, при интенсивной эксплуатации можно и ежегодно. Обычно эту процедуру совмещают с заменой магниевого анода, который является расходным элементом, предотвращающим внутренние стенки бака от коррозии. ТЭН и магниевый анод крепятся обычно на фланцевом соединении в нижней части бака, поэтому желательно, чтобы бойлер был установлен так, чтобы снизу было достаточно места для вытаскивания фланца и ТЭНа. Чистка может производиться как механическим способом (например, очень аккуратно, с помощью мягкой металлической кордщётки), так и с помощью химических средств для растворения накипи (скажем, на основе лимонной кислоты). В бойлерах с сухим ТЭНом (например, в водонагревателях Anlantic) ТЭНы не соприкасаются c водой и не зарастают накипью, но нужно чистить металлическую колбу, в которой они установлены. Эта колба так же крепится на фланцевом соединении вместе с магниевым анодом.

ShutterStock Доступ к ТЭНу находится снизу котла, поэтому перед демонтажом не забудьте слить воду. ShutterStock Фланцевое крепление фиксируется несколькими болтами.

Чистка ТЭНа не представляет особой сложности, но, в общем, достаточно хлопотная операция, которая требует внимательности и опыта. Все работы должны производиться на выключенном из сети оборудовании (желательно, чтобы бойлер был подключён к сети через отдельный автоматический выключатель и УЗО). Особенно важно правильно ориентировать фланец при установке в том же положении, что и при разборке (обратите внимание, в каком положении находится фланец, перед тем как снимать его). Поэтому, если вы не уверены в своих технических способностях, лучше обратитесь к специалистам. Опытный мастер также сможет на глаз определить состояние магниевого анода и сказать, пора ли его менять.

ShutterStock Отвинтите фланцевое крепление и выньте старый ТЭН по возможности аккуратно, чтобы не засорять внутренности бака случайно отвалившимися чешуйками коррозии. ShutterStock Затем произведите визуальный осмотр бака, ТЭНа и магниевого анода. При невозможности дальнейшего использования ТЭНа и магниевого анода их заменяют на новые детали.

После очистки и установки всех деталей на место, ни в коем случае не включайте бойлер до полного заполнения его водой. Иначе ТЭН может тут же перегореть.

Не стоит надеяться на компетентность продавцов

Идти в магазин без собственного нерабочего ТЭНа не стоит. Вы можете ошибиться при выборе. Опираться лишь на модель водонагревателя Термекс может быть также ошибочным.

При покупке особое внимание уделите комплектации запасной части. Магниевый анод должен обязательно присутствовать.

Перед монтажом нового ТЭНа необходимо очистить бак от накипи. Для этого достаточно заполнить бак на 50% и прополоскать. При необходимости провести означенную процедуру несколько раз. После полоскания, вода из бака должна быть полностью прозрачной.

Смотрите также:

• Узнайте о том, как можно заменить ТЭН в стиральной машине типа «автомат».
• Подробная инструкция, которая поможет осуществить быструю замену ТЭНа водонагревателя — -zamenit-ten-v-vodonagrevatele/

При установке нового ТЭНа особое внимание уделите корректному монтажу резиновой прокладки. В противном случае водонагреватель начнёт протекать.

Ничего сложного в замене ТЭНа нет. Важна внимательность и наличие необходимого набора инструментов:

• плоскогубцы;
• мультиметр;
• набор отвёрток.

По материалам:

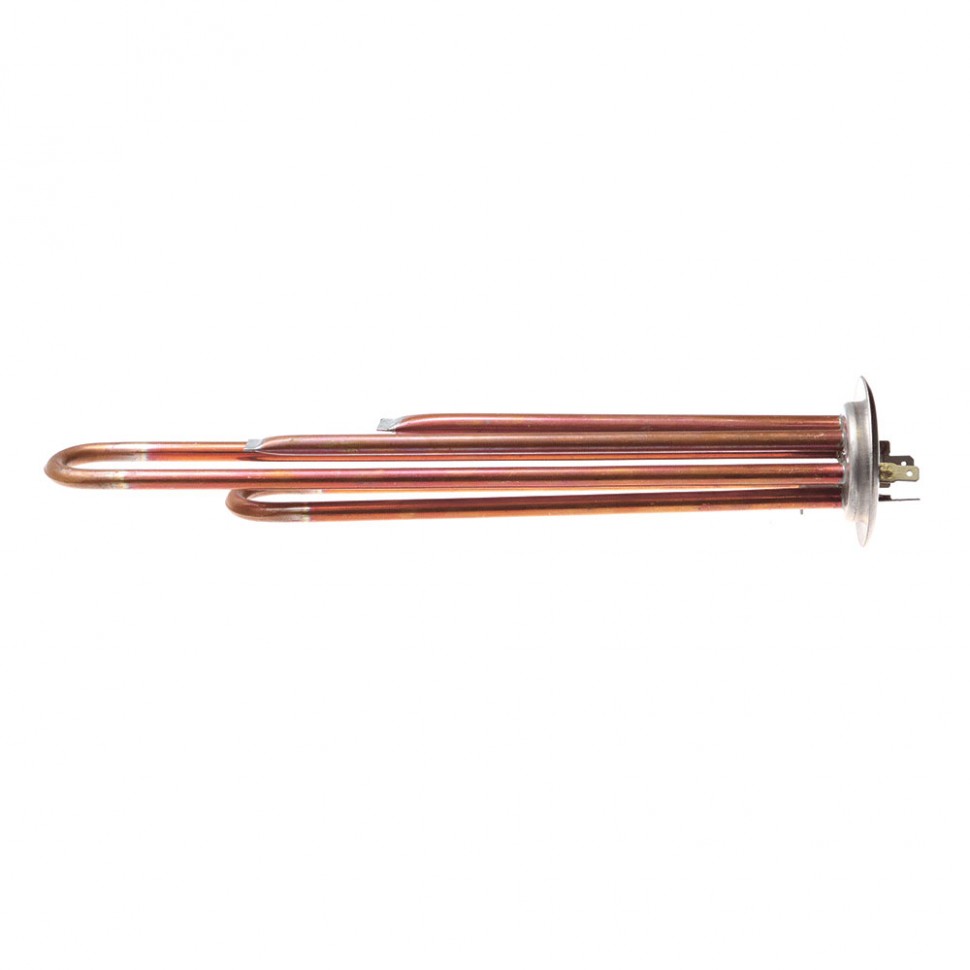

Конструкция ТЭНа

Изделие состоит из следующих основных частей:

1. Металлической трубки, заполненной кварцевым песком, молотой керамикой, периклазом или другим диэлектрическим материалом с высокой теплопроводностью.
2. Помещенной в нее нихромовой спирали.
3. Клеммника с фланцем.

Схема ТЭНа. При протекании тока нихромовая спираль нагревается, поскольку обладает большим электрическим сопротивлением. Ее концы подсоединены к контактам клеммника.

Выпускаются нагреватели с керамическим корпусом вместо металлической трубки.

Как исполнитель Юду меняет нагреватель

Замена поврежденного ТЭНа в вашем водонагревателе будет выполнена исполнителем Юду качественно и оперативно. Специалист перекроет систему водоснабжения, после чего:

• сольет оставшийся объем жидкости из бака, открыв клапан или кран
• отсоединит трубу подачи холодной воды
• проведет демонтаж вашего водонагревателя
• снимет наружный кожух защиты электроники
• выкрутит крепление фланца
• аккуратно извлечет поврежденный нагревательный элемент

После проведения демонтажных работ специалист, зарегистрированный на сайте Юду, выполнит внутреннюю очистку резервуара водонагревателя от накипи и образовавшегося налета. Для промывки специалист нальет в емкость несколько литров воды и вручную удалит загрязнения.

После промывки и просушки бака ветошью, профессионал приступит к замене поврежденного ТЭНа. Для этого исполнитель Юду:

• заменит уплотнительную прокладку в нижней части водонагревателя
• вставит новый оригинальный нагревательный элемент в посадочное место
• зафиксирует фланец при помощи винтов крепления
• выполнит подключение проводов к терморегулятору, нагревательному элементу и блоку электронного управления
• установит защитный кожух

По окончании сборки специалист, зарегистрированный на Юду, установит корпус водонагревателя на прежнее место, после чего выполнит подключение выходных патрубков к водопроводу.

Опытный специалист подаст напор холодной воды и убедится в герметичности резьбовых соединений, отсутствии дефектов. Если будет выявлена течь, исполнитель Юду быстро устранит ее. Когда бак наполнится водой, специалист выполнит проверку нагревательного элемента. После проведения ремонтных работ вы получите гарантию от профессионала.

За невысокую цену с исполнителем Юду вы можете договориться о проведении профилактического обслуживания бытового прибора.

Правила подключения

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ

В первую очередь необходимо позаботиться об электробезопасности использования данного прибора: подключить к корпусу электроводонагревателя заземляющий провод.

Подключение бойлера рекомендуется осуществлять в евророзетку, заземляющий контакт которой надёжно соединён с заземлением домашней электросети. Категорически запрещается подключение бойлера через удлинитель любого типа и конструкции.

Для установки водонагревателя необходимо использовать только заводские элементы крепежа, которые входят в комплект электрического прибора.

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ. Расстояние от боковой стены до бойлера устанавливается не менее 200 мм.

Если в водонагреватель поступает вода из индивидуального источника, например колодца или скважины, то в системе водозабора обязательно должен быть установлен фильтр грубой очистки воды.

Бойлер устанавливается только на твёрдую вертикальную поверхность, запрещается устанавливать устройство на различные перегородки из дерева и гипсокартона.

В обязательном порядке к подводящей линии холодной воды и отводящей с нагретой жидкостью устанавливаются запорные элементы в виде шаровых кранов. Такое расположение кранов значительно упрощает ремонтные работы, которые могут быть произведены во время эксплуатации водонагревателя.

При подключении бойлера к водопроводу обязательно должен быть установлен обратный клапан. Это устройство предохранит образование в водонагревателе избыточного давления жидкости, даже в случае отказа автоматического реле, которое управляет включением ТЭНа при заданной температуре нагрева воды.

К обратному крану должна быть подсоединена эластичная трубка, которая применяется для стравливания избыточного давления в канализацию.

Для того чтобы исключить вероятность протечек при эксплуатации устройства, необходимо использовать резиновые или силиконовые прокладки.

При установке водонагревателя в ванной комнате его установка должна быть не ближе 1 метра от ванны или раковины.

Размещать розетку в ванной комнате следует таким образом, чтобы исключить вероятность попадание на неё воды.

Элементы и детали для подключения бойлера к электричеству

Поставщик ТЭНов от производителя

В 2014 году компанией МастерПроф была отслежена тенденция уменьшения суммы среднего чека в магазине. Люди все больше экономили, предпочитая вместо закупки новой сантехники починку старой. Отследив данную тенденцию мы взяли курс на развитие продажи комплектующих для водонагревателей.

Специалисты компании МастерПроф в течение нескольких месяцев проводили анализ продаж электрических водонагревателей на рынке России. Были проанализированы продажи за последние 4 года. Такой большой срок был взят не случайно, так как именно после 3-4 лет наступает период обслуживания ТЭНа в водонагревателе. Т.е. именно по истечение этого времени водонагреватель выходил из строя. Ремонт водонагревателей осуществляют специальные сервисные компании, и цена ремонта зачастую составляет около половины изделия. В замене ТЭНа нет ничего сложного, основная сложность в том, где найти нужный ТЭН и как понять, что он подходит.

На основе анализа были отобраны самые продаваемые позиции водонагревателей (в совокупности они дают 80% продаж всех магазинов России). Оказалось, что 80% самых продаваемых водонагревателей содержат всего лишь 9 видов ТЭНов. Именно этот ассортимент и стал основой для нашего нового готового решения – стенда ТЭНы и комплектующие для водонагревателей. Помимо ТЭНа замене подлежит также анод. Они отличаются только диаметром резьбы, в которую они вкручиваются. Соответственно, наш стенд был дополнен тремя позициями анодов. И последнее, чего не хватало, это сам термостат, которых оказалось всего 2 вида. Таким образом, мы получили готовый стенд для магазина, который позволял любому потребителю купить запасные части к своему водонагревателю.

Для удобства конечного потребителя нами были прописаны модели водонагревателей, к которым подходит данный конкретный ТЭН, а также диаметр анода, который к нему подходит.

Вся информация также дублируется на коробках с продукцией.

XX

Таким образом, теперь наши клиенты могли размещать в своих магазинах ремонтные наборы для водонагревателей для самостоятельного ремонта. Все изделия содержат подробную инструкцию по замене ТЭНа. Ремонт своими руками получается значительно дешевле, чем через специализированную организацию.

Осознавая большую ответственность перед своими клиентами в вопросе безопасности продукции, в качестве производителя ТЭНов нами была выбрана итальянская компания THERMOWHATT – лидер по производству трубчатых электронагревателей.

Позднее ассортимент был дополнен позициями, которые также пользуются большим спросом – это УЗО для водонагревателя и крепление для водонагревателя на стену.

XX

Данное готовое решение успешно зарекомендовало себя в крупнейших сетевых магазинах России.

Кстати, в процессе работы над данным готовым решением выяснилось, что даже многие профессионалы не знают, как правильно подключать накопительный водонагреватель или бойлер. Всем своим клиентам мы сделали схему, которую можно повесить прямо в магазине. Обратите внимание, только правильное подключение водонагревателя позволяет быстро спустить воду и провести техническое обслуживание.

Конструкция водонагревательного прибора

ТОП 15 лучших электрических накопительных водонагревателей

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

• корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
• нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
• внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
• термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
• магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
• прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время

Эффективные средства для устранения накипи в бойлере

Перед тем, как почистить бойлер внутри, необходимо определиться с подходящим чистящим средством. Оптимальным вариантом для удаления накипи и здесь считается лимонная кислота. Но концентрацию раствора для достижения необходимого эффекта рекомендуется повысить хотя бы в 2 раза. Не менее эффективны и профильные средства. Несмотря на слегка завышенную стоимость, подобные реагенты позволяют всего за один подход добиться желаемого результата.

Теперь нужно разобраться с тем, каким образом приготовленный состав окажется внутри приспособления, чтобы началась чистка бойлера. На практике все оказывается довольно просто:

• Сначала емкость опустошаем на треть через кран для горячей воды.
• Затем подсоединяем к сливному штуцеру шланг, по которому заливаем приготовленный раствор для растворения накипи. Проблем с этим не возникнет, если конец шланга будет расположен над устройством.
• После того, как состав будет залит, перекрываем все краны, чтобы масса могла подействовать на отложения. В зависимости от типа средства и интенсивности загрязнения раствор может находиться в емкости от нескольких часов до суток.
• Через необходимое время сливаем жидкость и тщательно промываем бойлер чистой водой.

Подобный вариант удаления накипи можно использовать и в тех случаях, когда нагревательный элемент в силу особенностей конструкции не удается извлечь. Тогда приспособление полностью снимается и все манипуляции проводятся точно так же, только разбирать аппарат не нужно. Эта хлопотная манипуляция может занять немало времени, особенно, если за время эксплуатации бойлера в нем скопилось немало грязи.

Своевременно и правильно проведенная чистка бойлера и его элементов позволяет увеличить срок службы приспособления, снизить риск его поломки, повысить функциональность.

Еще два метода, как проверить исправность Тэн

К счастью существует еще два метода для проверки работоспособности нагревательного прибора.

• Метод визуального осмотра. Отключите бойлер от электрической сети и полностью слейте из него воду. Проведите частичную разборку устройства, вынув из него элемент нагрева, очистите его от накипи. Проведите поверхностный осмотр. При обнаружении на поверхности механических повреждений – сколов, трещин или вмятин, рекомендуется провести замену Тэн в водонагревателе. Причиной может стать – низкое качество продукции или материала, использовавшегося при изготовлении. Таких приборов хватает не более, чем на 2-3 года эксплуатации.

Наглядный пример непригодного прибора Источник

• Проверка тестером. Омметр – это надежный прибор для проверки работы устройства. Однако он не всегда способен дать точные результаты. В таком случае, можно провести повторную проверку с помощью тестера. Он поможет выявить имеется ли в проводке пробой. Чтобы выявить проблему, нужно одним чувствительным концом прибора провести по корпусу нагревательного элемента. Если табло покажет точное сопротивление, то это означает, что где-то есть замыкание на корпус. Такой ТЭН должен быть незамедлительно отправлен в мусорное ведро, так как не подлежит восстановлению.

Если проверка Тэн не дала результата, и место поломки не было выявлено, то можно проверить термостат. Приложите клеммы тестера к температурному датчику. Если слышан характерный сигнал или на табло устройства были выведены числа, то термостат считается исправным. Если этих действий не последовало, то прибор нужно заменить на новый.

Важно! Для замены температурного датчика совсем не обязательно сливать воду из бака – все работы проводятся после снятия защитной крышки, расположенной в нижней части водонагревателя.

Как заменить термостат в бойлере Источник

Меняем ТЭН в бойлере

С ТЭНом можно поступить так же: опустить на сутки в раствор лимонной кислоты. Если ситуация критична, то лучше заменить деталь. После того как нагреватель и стенки бака были очищены, надо установить все детали на место, налить воду, подвести электричество. Будьте предельно внимательны при подключении водонагревателя к электропитанию. Перед запуском не забудьте проверить герметичность водонагревателя. Наполните его водой и подождите пол-часа – если не просочиться вода, то можно включать.

Важно! Если вы забыли, как был подключен прибор, то подсказкой может послужить схема, изображенная на терморегуляторе. Можно также перед отсоединением воспользоваться камерой вашего смартфона

Чистка и настройка газовой колонки

Для очищения колонки, которая нагревает воду сжиганием газа, надо предпринять следующее:

1. Достать водоприёмный узел, открутив винты и вскрыв бак.
2. Промыть фильтр оборудования в холодной воде из-под крана.
3. Проверить мембрану на ровность и гладкость.
4. Заменить мембрану, если она испорчена.

   При разборке нужно запомнить, как расположена мембрана

5. Установить запчасти на свои места.
6. Закрыть оборудование крышкой и затянуть винты.

Фильтр следует чистить, перекрыв подачу воды и газа. Налёт на этом элементе можно удалить любым чистящим средством.

Кроме фильтра, рекомендуется очищать от отложений накипи теплообменник. Операция проводится в несколько действий:

1. На входе и выходе раскручивают трубы.
2. Аппарат снимают с креплений и кладут вверх днищем.

   Теплообменник можно промыть специальным чистящим средством

3. В резиновую грушу набирают пол-литра столового уксуса и вливают его в теплообменник.
4. Через пару часов после воздействия уксуса, который растворит всю накипь, теплообменник ополаскивают и монтируют на место.
5. Колонку, подставив под неё ёмкость, куда будет течь смывающаяся накипь, включают.
6. Кран открывают, чтобы слить из колонки воду, и закрывают лишь тогда, когда жидкость станет прозрачной.
7. Все оставшиеся трубы подключают к оборудованию, заменяя прокладки и нанося на резьбу гаек смазку.

Видео: чистка газовой колонки

Настройка газовой колонки предполагает приведение подачи воды и газа к минимальному показателю. После осуществления этой операции к колонке можно подключать всю электрику. Потом полагается приводить оборудование в действие:

1. Открыть кран горячей воды и замерить температуру на выходе.
2. Если температура не выше показателя на входе в нагреватель на 25–26 градусов, то ручку газа надо повернуть до такого состояния, чтобы получить необходимый результат.
3. Отрегулировать ручку подачи горячей воды (чем больше напор жидкости, тем ниже будет температура).

   Расход газа на нагрев воды должен быть оптимальным

Большинство неисправностей бойлера — это повод почистить его и заменить некоторые детали. Непригодным для ремонта водонагреватель может быть в исключительных ситуациях.

Настенные водонагреватели

Различаются способы снятия защитной крышки. В бойлерах Термекс Praktik ISP и IPR крышка состоит из двух частей, на одной из которых расположен регулятор температуры и двойной выключатель. Сначала раскручиваются четыре болта по краям. Снимаются декоративные заглушки с патрубков.

Аккуратно поддеваем крышку и убираем в сторону часть без проводов. Вторую часть будут удерживать кабели, ведущие к выключателю и регулятору. Отключаем все шнуры, откручиваем и вынимаем термостат и терморегулятор. Потом откручивается шесть гаек по окружности фланца и вынимается ТЭН с магниевым анодом.

В моделях Champion ER на 50 литров и 80 литров овальная продолговатая крышка, но на ней расположена только ручка регулировки степени нагрева. Снять ее помешает только шнур питания, остальные этапы аналогичны.

Бойлер Thermex FLAT DIAMOND TOUCH ID 100V

В плоском бойлере ID 100V крышка абсолютно не соединена с корпусом шнурами. Единственной особенностью является то, что один из болтов заклеен блестящей наклейкой. Если об этом не знать, можно сломать одно крепление. Внутри он содержит два ТЭНа, которые крепятся четырьмя и пятью гайками. Все остальные навесные водонагреватели Термекс разбираются аналогично.

Как увеличить срок эксплуатации ТЭНа?

Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой оборудования для нагрева воды. При этом перед покупкой необходимо тщательно изучить инструкцию.

Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.

Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.

Ремонт устройств

Ремонт конструкции

Ремонт начинайте с поиска причины неисправности устройства. Чаще всего бойлер отказывается работать, при отключении электроэнергии или повреждении электрической цепи. Если напряжение в розетке отсутствует, исправьте её.

Другие неполадки:

• вода не набирается;
• срабатывает УЗО;
• не происходит нагрева;
• недостаточная степень нагрева;
• появление протечек.

Причина может быть в поломке нагревательного элемента.

Коды неисправностей

Некоторые водонагреватели имеют панель, где высвечивается причина отказа в виде кода или слова. Код E1 (вакуум) обозначает, что прекращена подача холодной воды при включённом нагревательном элементе. Следует отключить нагрев и подождать, пока бак полностью заполнится. Только после этого можно подключить устройство к сети.

Код Е2 (Sensor) сигнализирует об отказе термодатчика. Рекомендуется перезагрузить прибор, кратковременно отключив и включив его.

Е3 (Over Heat) обозначает, что температура среды поднялась выше критического значения в 95 градусов. Следует нажать кнопку термостата.

Течь в баке

Ремонт конструкции

Протечки могут быть в месте крепления фланца или по низу бака. Причина скрывается в ошибках монтажа, износе спаечных швов, неправильном обслуживании. При отсутствии заземления тоже начинается преждевременная коррозия.

Причина течи снизу может заключаться в износе прокладки на фланце. Чтобы устранить неполадку, прежде чем разбирать устройство, нужно его отключить, разобрать фланцевое соединение и поменять деформированную деталь. Затем включить бойлер и посмотреть, как он будет работать.

Если устройство протекает по швам, легче заменить модель, так как самостоятельно в домашних условиях заделать швы без деформации корпуса вряд ли удастся. Бак из нержавейки можно проварить. При наличии защитного внутреннего покрытия из стеклоэмали сварку применить нельзя, так как поверхностный слой придёт в негодность.

Накипь

Водопроводная вода имеет большую жёсткость, при нагреве на корпусе бойлера и внутренних деталях откладываются солевые отложения. Чем это грозит:

• увеличению температурного напора, которое может привести к срабатыванию УЗО;
• недогреву;
• поломке.

Рекомендуется выполнять профилактическую очистку от накипи. Процесс производится в несколько этапов. По порядку отключаем бойлер от сети, перекрываем подачу воды, опустошаем бак, отсоединяем провода и демонтируем ТЭН.

Затем электронагреватель промываем тёплой водой. Солевые отложения удаляем с помощью специальных составов от накипи или применяя домашние средства, добавив бутылочку уксуса в воду. ТЭН рекомендуется замочить в этом составе, пока соли не растворятся.

На заключительном этапе промыть все детали чистой водой, просушить их и собрать водонагреватель.

Поломка ТЭНа

Основные признаки неисправностей

• вода не нагревается;
• срабатывает УЗО и устройство отключается;
• недостаточный нагрев рабочей среды;
• индикатор включения не горит;
• шум внутри конструкции;
• на выходе из бойлера сливается мутная вода с неприятным запахом;
• выбивает автомат.

Внешний вид нагревателя не всегда позволяет обнаружить дефект, если не повреждается оболочка. В этом случае используют тестер:

• ноль – короткое замыкание;
• бесконечность – обрыв спирали.

Причины:

• длительный срок эксплуатации;
• перегрев нагревательного элемента из-за отсутствия жидкости в бойлере;
• простой в работе заполненного водонагревателя в течение длительного времени;
• испорченный термостат;
• перепады напряжения в сети.

Причина может быть в накипи и износе анода. Иногда достаточно включить и отключить бойлер несколько раз, чтобы устройство заработало.

Как поменять ТЭН

Замена ТЭНа

Следуйте приведённому алгоритму:

1. Отключите водонагреватель от сети.
2. Перекройте запорный вентиль на входе в устройство.
3. Слейте воду из бойлера через сливной патрубок с помощью шланга.
4. Отсоедините прибор от смесителя.
5. Теперь снимите нагреватель и переверните его.
6. Открутите гайки на фланце, чтобы снять нижнюю крышку.
7. Отсоедините провода от ТЭНа.
8. Вытащите термостат и датчик температур.
9. Демонтируйте неработающий ТЭН, если необходимо, слегка прочистите его отвёрткой.

Теперь остаётся заменить нагревающий элемент и проделать операции в обратном порядке.

Особенности замены ТЭНа в водонагревателе Ariston

Конструктивно водонагревательные устройства данного производителя схожи со своими аналогами. Потому и замена нагревателя воды – также схожа. Но есть отличие – овальный фланец.

Эта отличительная особенность влияет на характер изъятия электронагревателя. Фланец имеет форму воронки, устанавливается внутри резервуара. Снаружи находится прижимная планка, удерживающая фланец.

Чтобы снять ТЭН, нужно:

Далее процесс замены электронагревателя Аристон проходит тем же путем, что и в водонагревательных устройствах Thermex.

Источник

не включается водонагреватель, сработало термореле на водонагревателе

Начался дачный сезон, а значит необходимо подключать все блага цивилизации, которые были отключены на зиму, одним из которых является душ в бане. Подача горячей воды для душа осуществляется с помощью накопительного водонагревателя, который и сломался.

Сам бы я вряд ли занялся ремонтом накопительного водонагревателя, если бы не одно но. Он объемом 150 литров и установлен на чердаке бани на даче, т.е. снимать его оттуда и вести в сервисный центр большая проблема, притом, что дача расположена далеко за городом, поэтому пришлось разбираться на месте.

Основная проблема это то, что он не подавал признаков жизни. Т.е. воду он не грел, лампочка на нем не горела и при включении вообще ничего не происходило. Проблема в том, что не включается водонагреватель. Первым делом подумал, что сгорел тэн, так как ранее уже возил в сервисный центр домашний водонагреватель. Да и что там кроме тэна может сломаться?

По приезде в город позвонил в сервисный центр. Все узнал. Все запчасти есть в наличии, цена приемлемая, но насторожило, что тэны бывают двух видов с резьбой и на болтах. А так как ехать в сервисный центр было не с руки, то решил сначала снять тэн, и с образцом съездить за новым.

Приехав на дачу, и вооружившись двумя тестерами и отверткой, полез на чердак. Сначала снял крышку с водонагревателя.

Рис.1. Система управления водонагревателя находится под крышкой. Обычно крышка крепиться саморезами. Иногда саморезы закрыты заглушками.

Крышка крепиться на четырех саморезах. Под этой крышкой находится вся система управления водонагревателем, в том числе и тэн.

Рис.2. Управление водонагревателем состоит из терморегулятора (на фото не показан), термозащита на фото серый блок и нагревательный элемент к нему подходят провода с белой изоляцией. Термопара устанавливается в отверстие по центру бака, подсоединена черными проводами.

Фактически вся электрическая часть состоит из тэна, термостата защиты, регулятора температуры и лампочки.

Рис.3. Фото накопительного водонагревателя со снятой крышкой, терморегулятор внизу фото. В отверстие по центру бака установлена термопара.

На фото по центру гайками крепится тэн, справа термостат защиты, снизу регулятор температуры и конечно лампочка.

Так как на тот момент я не знал основной причины поломки, то перед тем как снять тэн для образца, решил все же сначала попробовать определить неисправность электрической части с помощью тестера. Тем более, что для снятия тэна надо слить бак, а сливать 150 литров это значит не менее 40 минут сидеть на чердаке и к тому же разбирать трубопровод, что естественно не хотелось.

Первым делом было замерено сопротивление тэна. Оно оказалось 35 ОМ, может, кому-то эта информация будет полезна. Т.е. тэн оказался исправен.

Это обстоятельство озадачило меня еще на некоторое время. Начал полностью разбираться в электрической части. Т.е. под подозрением попадали два элемента это термостат защиты и регулятор температуры. Питание накопительного водонагревателя осуществляется подводом напряжения сначала к термостату защиты, далее на регулятор температуры и тэн. Замером напряжение на входе и выходе элементов было определено, что через термостат ток не идет. Поэтому решил, что причина именно в нем.

Долго разбирался в принципе действии термостата защиты, в результате оказалось, что он является просто предохранителем в накопительном водонагревателе от перегрева. Т.е. он просто разрывает цепь.

Он не выходит из строя, а просто отключается. Он работает следующим образом. При перегреве бака слегка деформируется крышка термостата, которая давит на шток выключателя и размыкает цепь подачи тока на тэн.

Рис.4. При перегреве нагревательного элемента, а это может произойти при отсутствии или низком уровне воды в баке (в момент его заполнения) срабатывает предохранитель (термозащита). Термозащита соединена с термопарой. Термозащита разрывает цепь и отключает тэн.

Для возврата в рабочее положение необходимо нажать на кнопку с обратной стороны термостата.

Рис.5. Перевести термозащиту в рабочий режим можно нажав на черную кнопку (она обведена красным кружком). Термозащиты могут быть различных конфигураций, но большинство из них имеют идентичный принцип работы. И у большинства есть такая кнопка.

Но оставался вопрос, какая, причина срабатывания защиты на водонагревателе.

Восстановив в памяти процесс предыдущих манипуляций с баком при расконсервации после зимы выяснилось. Что после того как бак был подключен к системе водоснабжения заклинил обратный клапан, установленный на накопительном водонагревателе, как часть системы подключения, и одновременно предохранитель от несанкционированного слива воды.

Рис.6. Причина срабатывания защиты – отсутствие воды в бойлере. Часто это происходит из-за засоренного обратного клапана, установленного на патрубке с холодной водой.

Этот клапан за зиму ржавеет и в начале сезона заклинивает, он не ломается, его просто нужно почистить от ржавчины, после чего он исправно функционирует. В результате бак был включен без воды и естественно перегрелся, что вызвало срабатывание термостата. Поэтому надо помнить всегда: нельзя включать бак без воды или наполненный частично.

Замена ТЭНа в водонагревателе Термекс

Рубрика: Электрооборудование для дома Опубликовано 16.01.2014   ·   Комментарии: 6   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 14 187

Здравствуйте, друзья! Замена ТЭНа в водонагревателе Термекс, оказывается, не такая уж сложная задача, и не нужно искать мастера для выполнения такой работы, все это можно сделать собственными руками. Но обо всем по порядку. Несколько дней назад в доме перестал работать электрический водонагреватель. Просто в один прекрасный день выбило защитный автомат в электросети, и водонагреватель перестал включаться. Без горячей воды в доме, особенно зимой, чувствуешь себя не очень комфортно.

Подозрение вызвал левый нагревательный элемент, т.к. электрический водонагреватель уже несколько дней «сильно шумел» при включении. Приближались новогодние праздники, и заниматься водонагревателем в это время не было ни времени, ни желания.  И вот два дня назад пришлось вплотную заняться выяснением проблемы. В этой статье я постараюсь рассказать о том, в какой последовательности выполнялась замена ТЭНа в водонагревателе Термекс.

Прежде всего, нужно было убедиться в том, что причиной всех проблем стал ТЭН. Для этого пришлось перекрыть вентиль на трубе, по которой поступала холодная вода к водонагревателю. Затем открутить пробку сливного отверстия и через нее слить воду из водонагревателя. Чтобы ускорить вытекание воды, был открыт кран горячей воды на смесителе.

Закончив слив воды, отсоединил электрический водонагреватель от водопроводных труб, скрутил с патрубка предохранительный клапан и снял с патрубков пластиковые заглушки.

Затем снял нижнюю крышку. Для этого выкрутил два боковых шурупа и…

винт в центре крышки под наклейкой.

Отсоединил провода от левого ТЭНа на 1300 Вт  и, включив омметр на прозвон, проверил его состояние. Смотрим: показание омметра единица. Причина понятна – обрыв в ТЭНе. Таким же образом проверил второй, правый ТЭН на 700 Вт  – здесь обрыва нет. Кстати, второй ТЭН в процессе эксплуатации водонагревателя почти не включался. Достаточный нагрев воды обеспечивался ТЭНом на 1,3 кВт.

Дальше открутил гайки и снял термостат, вынул два датчика термостата из ТЭНа. Затем открутил гайки, удерживающие прижимное кольцо. Все, ТЭН можно извлекать из бака.

Вот что представлял собой ТЭН. Произошло полное его разрушение.

Оставалось взять ТЭН и отправиться с ним в магазин.

Из своего опыта даю несколько советов тем, кто решится на замену ТЭНа своими руками.

Совет 1. Не стоит надеяться на компетентность продавцов в выборе нужного ТЭНа только по вашему словесному описанию. Вам могут предложить на выбор такую коллекцию нагревательных элементов, что вы можете просто растеряться перед выбором. Сравните маркировки вашего ТЭНа и предложенного продавцом. Они должны быть идентичны.

Совет 2 . Обратите внимание на то, чтобы в комплекте с ТЭНом присутствовал магниевый анод.

Для промывки бака водонагревателя снял его с креплений, перевернул отверстием вверх и залил несколько литров воды в бак. Затем бак тщательно прополоскал и слил воду. Так пришлось повторить еще дважды, пока не вымылись остатки накипи.

Оставив водонагреватель в перевернутом виде, перешел к установке нового ТЭНа с уплотнительной прокладкой.

Совет 3. Следим, чтобы прокладка плотно вошла в отверстие, а нагревательный элемент установился без перекоса.

Затем прикрутил прижимное кольцо, вставил датчики термостата и на прежнее место прикрутил термостат. Подсоединил к ТЭНу провода.

Совет 4. Стараемся ничего не перепутать.

На патрубок холодной воды накрутил предохранительный клапан с ФУМ-лентой. Водонагреватель вернул на прежнее место и подключил к водопроводной системе.

Как видите, ничего сложного здесь нет. Если электрический водонагреватель является в доме или квартире единственным источником горячей воды, то будьте готовы к тому, что вам придется еще не раз выполнять замену ТЭНов.

Post Views:
14 187

Как отремонтировать водонагреватель Аристон, менять тен и платы…

Накопительные водонагреватели, не зависимо от производителя, нуждаются в периодическом обслуживании, и нередко — в ремонте. Почему возникает необходимость ремонтировать нагреватели Аристон? – в 80 процентах случаев из-за отсутствия технического обслуживания, еще 20% дают местные неблагоприятные условия эксплуатации с прыжками напряжения электроэнергии и недопустимым качеством воды, при отсутствии даже фильтра грубой очистки. Такую примерную оценку дают специалисты.

Но, чтобы починить и обслуживать водонагреватель Аристон, специалисты далеко не всегда нужны, так как это можно делать своими руками. При типичных поломках, ремонт Аристона не сложен. Итальянский производитель, входящий в пятерку крупнейших создателей бытовой техники, позаботился об эргономике, ремонтопригодности своих приборов под брендом Аристон. Какие же поломки обычно встречаются?

Типичные поломки водонагревателей Аристон и их причины

• Обычное обслуживание – скопившийся на дне мусор, в котором больше всего продуктов осыпания магниевого анода, необходимо периодически убирать.

• Еще одна техническая особенность водонагревателей – обязательная периодическая замена магниевого анода. Зависит от условий и делается по регламенту производителя. Обычные же сроки, — для больших анодов 400 мм длиной – до 5 лет эксплуатации, для малых – до 2 лет.
• Перегорание Тена – прямое следствие неправильных условий эксплуатации из-за отсутствия технического обслуживания, или, редко, – работа при отсутствии воды.
• Протекание бака, рыжие пятна на баке – отсутствие замены или неправильная установка резинового уплотнительного кольца при техническом обслуживании. Крайне редко – разрушение бака коррозией из-за нарушений правил эксплуатации.
• Протекание предохранительного клапана – установка дешевой дефектной детали серого рынка, или вследствие частого срабатывания путем ручного открытия для сброса воды.
• Выход из строя электроники, табло, датчика температуры, термореле – довольно редкие поломки, часто их причинами послужили нестабилизированное электричество или эксплуатация при почти 100% влажности, но «железо» может и само по себе отказать в работе, из-за некачественного кристалла транзистора, например…

Далее рассмотрим, как не допустить это и подобное…

Типичная конструкция бака Аристон

Конструкции водонагревателей накопительного типа встречаются разные, в том числе на 2 тена, с сухим теном, плоской и круглой формы, на 20 л и на 120 л, вертикальные и горизонтальные, но принцип у всех один и тот же.

Обратим внимание на типичную схему: — внутри бака из нержавейки (или эмалированного) находятся два ключевых элемента:

• Анод магниевый – вытянутый цилиндр металла, который наиболее активен в электрохимических реакциях, поэтому единолично вступает в самую тесную связь с агрессивной водой, и при этом постепенно коррозирует, его материал преобразуется и осыпается.
• Тен, чаще открытого типа, медная трубка с нагревающей спиралью внутри, которая под защитой анода потихоньку, согласно своей мощности, обычно от 1,0 до 2,4 кВт, подогревает воду, оставаясь целым и невредимым.

1. Забор горячей воды находится вверху, чтобы в него сливалась самая теплая на данный момент вода в баке.
2. На подаче холодной воды установлен предохранительный клапан, который должен сработать при 3,0 атм, а также он не выпускает воду из бака обратно в холодный трубопровод, когда там нет давления…

Таким образом, водонагреватель отдает нагретую воду, когда есть напор холодной воды, при этом вода подогревается автоматически управляемым теном, по заданной температуре на термореле.

Чтобы не поломалось

Обслуживание сводится к периодической очистке и замене анода. Как только анод истощится, тут же коррозией разрушится и тен, и перегорит. Поэтому, согласно инструкциям производителя, не реже раза в год рекомендуется:

• снимать нижнюю защитную крышку;
• снимать крышку бака, очищать бак от отложений, проверять пригодность анода по его размерам и при необходимости менять. Для больших анодов процедура проводится гораздо реже. Заодно и очистить тен от накипи, например, за сутки в лимонной кислоте…

Кстати, специалисты обычно обслуживают такие баки без снятия со стены, находясь под ними, что уменьшает трудоемкость процесса.

Как менять тен в Аристоне

Типичная замена тена Аристон – на такой же фирменный. Но торговая марка настолько популярна, что вездесущие ушлые серые производители предлагают свои тены, с таким же креплением, но в разы дешевле. Как правило, фирменный, в нормальных условиях проработает без поломки до истечения срока службы самого бака. Дешевку же, есть большая вероятность, придется менять скоро…

Замена же делается в том же порядке, что и обслуживание, только тен не чистят, а выбрасывают…

Уважаемый специалист расскажет, как поменять тен, не важно в бойлере какого производителя (Аристон, например), но во всех подробностях…

Что делать, если перегорела электронная плата Аристон

Как временная мера – «все перемкнуть и перезапитать», посмотрите видео от опытного пользователя водонагревателя Аристон. Не работает электроника, не работает табло, сгорело электронное устройство Аристон…

Camco 09973 Инструмент для быстрой замены элемента водонагревателя, белый: автомобильный

Наши бренды:

Среди наших разнообразных флагманских брендов: Rhino, TastePURE, Hydro Life, TST, Power Grip, Eaz-Lift, Life is Better at the Campsite, FasTen, Black Boar, Currituck, Kuuma, Olympian, TRAC, Crooked Creek и Camping Essentials.

Camco производит качественную продукцию для автодомов, катания на лодках, кемпинга, буксировки, катания на хвосте, гриля и многого другого. Наши продукты помогут вывести вашу страсть к природе на новый уровень.

По сути, Camco — небольшая компания с большими устремлениями.С 1966 года мы заработали репутацию поставщика высококачественных товаров, пользующихся высоким одобрением клиентов.

Мы также работаем с изобретателями, предпринимателями и малыми предприятиями, чтобы вывести на рынок инновационные продукты.

По сути, мы верим в производство исключительных продуктов и предоставление превосходного обслуживания — и при этом обеспечиваем отличное качество обслуживания клиентов.

Штаб-квартира нашей компании находится в Гринсборо, Северная Каролина. Camco также имеет многочисленные производственные предприятия в США и по всему миру.

Откройте для себя свою страсть к отдыху на природе с Camco. Прекрасные воспоминания — это всего лишь приключение.

Как заменить нагревательный элемент парогенератора

На тот случай, если нагревательный элемент вашего парогенератора в какой-то момент потребуется заменить, г-н.Steam максимально упростил это.

В конце концов, от этого компонента зависит ваше впечатление от паровой бани. Нагревательный элемент — это то, что превращает воду в пар в парогенераторе, в результате чего паровая терапия на протяжении веков приносила так много преимуществ. От Великой бани в древнем Мохенджодаро до баней России, паровая терапия пронизывала народы и культуры во все времена. От успокаивания дыхательных путей до более мягкой и эластичной кожи — ежедневный паровой душ может изменить жизнь.

>> Для получения дополнительной информации прочтите всю серию статей по истории SteamBathing.

По этой причине мы создали простое пошаговое руководство для профессиональных подрядчиков, которые будут работать над заменой нагревательного элемента парогенератора Mr.Steam. Несмотря на то, что Крис Ли, технический торговый представитель г-на Steam, демонстрирует это на видео ниже, г-н Стим рекомендует обратиться к профессионалу в случае, если ваш нагревательный элемент нуждается в обслуживании.

Как поменять ТЭН в вашем Mr.Парогенератор

Следующие инструкции помогут вам заменить нагревательный элемент в парогенераторах Mr.Steam Super или обычных парогенераторах Mr.Steam eSeries.

1.Отключите питание парогенератора. Всякий раз, когда вы работаете с чем-либо электрическим, вы всегда должны отключать питание в качестве меры предосторожности.

2. Снимите боковую крышку нагревательного элемента. Он находится на узкой стороне парогенератора.

3. После снятия крышки, открутите четыре гайки для каждого синего провода, ведущего к нагревательному элементу.

4. Отодвиньте все синие провода в сторону, чтобы можно было легко выдвинуть нагревательный элемент.

5. Отвинтите шесть гаек, удерживающих нагревательный элемент на месте.

6. После снятия всех гаек просто выдвиньте старый нагревательный элемент и снимите старую прокладку.

7. Распакуйте новый нагревательный элемент. На скобке элемента вы увидите слово «верх». После установки новой прокладки, вставьте новый элемент так, чтобы «верх» нагревателя был обращен к потолку.

8. Верните синие провода нагревательного элемента обратно на нагревательный элемент в той же последовательности, в которой вы их извлекали. Снова закрутите все гайки и наденьте крышку.

Вот и все!

Вы успешно заменили нагревательный элемент парогенератора. Если вы ранее открывали сливной клапан, убедитесь, что вы его закрыли. Включите питание на главном прерывателе и проверьте, подает ли ваш генератор пар.

В видеоролике продолжительностью 1:25, представленном ниже, вы пройдете все восемь этапов:

MrSteam Практическое руководство. Установка нагревательного элемента от Mr.Steam на Vimeo.

Зачем нужна замена нагревательного элемента парового душа?

Вода содержит примеси, которые могут концентрироваться в резервуаре парогенератора. Если позволить примесям накапливаться сверх определенных пределов, на внутренней части генератора, в том числе на нагревательном элементе, образуется отложение или «накипь». Чаще всего в регионах с жесткой водой пользователи осознают проблему, когда вырабатывается меньше пара.

Некоторые парогенераторы требуют особой осторожности со стороны пользователей, чтобы не допустить выхода из строя нагревательного элемента.Однако с Mr.Steam эксклюзивная функция AutoFlush в генераторах Mr.Steam eSeries значительно снижает воздействие примесей воды. AutoFlush автоматически и с помощью электроники промывает генератор осадка через два часа после каждой паровой бани. Пользователям не нужно ничего делать, AutoFlush делает всю работу, смывая генератор в обратную канализацию, а не в ваш красивый душ!

>> Узнайте больше о Mr.Steam AutoFlush.

Что дальше?

После замены нагревательного элемента пришло время попрактиковаться в паровой бане 101: семь шагов для эффективной паровой бани и испытать преимущества паровой бани на собственном опыте!

Почему у водонагревателя срабатывает кнопка сброса?

Кнопка сброса водонагревателя — это предохранительное устройство, которое отключает питание водонагревателя, когда температура воды внутри него превышает 180 градусов по Фаренгейту .

Примечание: кнопку сброса также иногда называют переключателем ECO (аварийное отключение) или «переключателем предохранительного термостата верхнего предела».

Так что же заставляет кнопку срабатывать? Есть ряд возможных основных проблем. Мы покажем вам 4 самых распространенных.

Примечание: Мы настоятельно рекомендуем нанять лицензированного сантехника, который позаботится о любом ремонте вашего водонагревателя.

Причина №1: Плохой термостат

Электрические водонагреватели имеют 2 термостата и 2 нагревательных элемента.Как показано на схеме ниже, существует пара верхнего и нижнего термостата / элемента.

Схема электрического водонагревателя. Фото любезно предоставлено: Waterheatertimer.org

Задача термостата — следить за температурой воды в резервуаре и отключать нагревательный элемент, когда он достигает установленной вами температуры.

Но когда термостат выходит из строя, он иногда «застревает» и не выключает элемент, который он обслуживает. Это позволяет элементу продолжать нагревать воду до срабатывания кнопки сброса.Если это проблема, вам необходимо заменить термостат.

Причина № 2: Слабое электрическое соединение

Плохие электрические соединения представляют опасность независимо от того, где они возникают. Высокое сопротивление, вызванное ослабленным проводом, выделяет значительное количество тепла, которое в конечном итоге может вызвать возгорание.

Если электрическое соединение в системе водонагревателя ненадежно, термометр кнопки сброса может сработать (независимо от температуры воды), если он заберет тепло от этого незакрепленного провода.

Причина № 3: Плохой нагревательный элемент

Короткое замыкание в одном из нагревательных элементов позволяет току проходить через элемент даже после того, как термометр отключил питание.

Это означает, что нагревательный элемент все еще работает и будет продолжать повышать температуру воды, в конечном итоге срабатывая кнопку сброса.

Причина № 4: Плохая кнопка сброса

Как и все части водонагревателя, кнопка сброса со временем изнашивается. Это может привести к тому, что он будет работать менее эффективно и постоянно отключаться независимо от температуры воды в баке.

Кнопка сброса фактически является частью вашего верхнего термостата. Так что, если это проблема, вам нужно будет заменить весь термостат.

Итак, как мне узнать, что вызывает срабатывание кнопки сброса?

Самостоятельно диагностировать эту проблему сложно и опасно, потому что вы имеете дело с напряжением электричества 240 вольт.

Если у вас нет опыта работы с проводкой и электрическими компонентами, мы рекомендуем доверить решение вашей конкретной проблемы профессионалам.Хорошая новость в том, что профессионал может как проверить, так и отремонтировать ваш водонагреватель.

Если вы живете в Атланте и вам нужен профессиональный сантехник для ремонта вашего водонагревателя, назначьте встречу с г-ном водопроводчиком сегодня.

Ссылки по теме:

Г-н Сантехник со штаб-квартирой в Мариетте, штат Джорджия, имеет три точки обслуживания в районе метро Атланты.

ВИДЕО: Замена нагревательного элемента EdenPURE GEN 3

Стенограмма видео

Привет.Я Пол из Better Living With Air & More. Мы продаем и ремонтируем все виды малых инфракрасных обогревателей вместе с другими товарами. Мы специализируемся на обогревателях EdenPURE. Наиболее частый вопрос, который мы получаем: « Как мне войти в обогреватель, чтобы заменить нагревательный элемент? ”

В этом видео мы покажем вам, что вам нужно знать для этого. Сегодня мы покажем вам, как заменить нагревательные элементы в обогревателе Gen 3 1000. Давайте начнем с того, что сначала покажем вам инструменты, которые потребуются для работы.

Инструменты, необходимые для открытия нагревателя Gen3

Во-первых, крестовая отвертка №2. Мы предпочитаем магнитный. Вашему не должно быть. Маркер Sharpie и ткань. Есть ряд других инструментов, которые мы всегда хотели бы иметь под рукой. Это обычная отвертка с шлицевой головкой, плоскогубцы и, возможно, обычные плоскогубцы.

В этом видео мы будем использовать аккумуляторную отвертку с битом 2 на конце.Давайте начнем с того, что убедимся, что нагреватель отключен от всех электрических источников.

Прежде всего, снимите крышку фильтра. Удалите свой фильтр. Отложите в сторону.

Как мы уже говорили, нагреватели Gen 3 1000 и 1000 XL, по большей части, проходят одинаковую процедуру при входе в нагреватель для замены нагревательных элементов. Я покажу вам два способа сделать это. Один из них является предпочтительным, а другой не так уж и предпочтительным, но я собираюсь показать вам это независимо от того, потому что в некоторых ситуациях вам понадобятся два способа попасть в обогреватель.

Предпочтительный способ открытия нагревателя Gen3

Первый является предпочтительным. Положите обогреватель сверху. Вы увидите три винта с крестообразной головкой спереди нагревателя, два винта с крестообразной головкой в ​​задней части нагревателя перед задними колесами.

Мы собираемся начать с удаления трех передних винтов, а затем удаления двух последних винтов в передней части заднего колеса.

Затем мы возьмем обогреватель, поставим его обратно на колеса и осторожно толкнем обогреватель в вертикальное положение, сдвинем шкаф с передней части обогревателя.Отложите шкаф в сторону. Теперь вы внутри обогревателя.

Альтернативный способ доступа к нагревателю Gen3

Хорошо. Мы упоминали, что есть два способа попасть внутрь обогревателя. Мы показали вам первый способ, который был предпочтительным. Мы собираемся показать вам другой способ, который не так уж и удобен. Это альтернативный способ. Причина, по которой я вам это покажу. Сначала я вам скажу. Я собираюсь показать вам это на 1000 XL только потому, что, как мы уже говорили ранее в видео, внутри нагревателей есть небольшая разница между Gen 3 1000 и 1000 XL.

В каких случаях вы бы использовали Альтернативный путь?

Причина, по которой вы даже можете использовать этот метод проникновения в обогреватель, заключается в том, что делать это предпочтительным способом является именно таким, предпочтительным способом. Однако в некоторых случаях вы обнаружите, что обогреватели существуют уже давно. Может, обогреватель упал, может, кто-то на него сел, у вас на нем были книги, бывает. Низ шасси отопителя может погнуться, такое бывает, мы постоянно это видим.Если это произойдет, вытащить обогреватель из вольера будет медвежонком. В этом случае вы захотите воспользоваться альтернативным методом проникновения в обогреватель.

Вы хотите перевернуть обогреватель. На этом этапе вы хотите снять боковые крышки. По шесть винтов с каждой стороны, три снизу, три идут вниз по штоку сзади.

Снимите крышки. Теперь у вас есть еще три винта в нижней части нагревателя, которые входят в горизонтальное положение.Всего их шесть, по три с каждой стороны.

У вас шесть штук по горизонтали. Теперь вы подошли к внешней стороне, и у вас есть еще два винта Phillips с обеих сторон, один здесь спереди, один здесь сзади. То же самое и с другой стороны обогревателя.

Единственное преимущество альтернативного пути

Так вот, это единственное, что приятно делать таким образом. Просто возьмите свою руку, удерживайте переднюю часть обогревателя, возьмите другую руку, правую руку влево, как бы вы это ни делали.Возьмитесь за переднюю часть, возьмите правую руку, левую руку, поднимите обогреватель, оторвите кожух, уберите его в сторону. Единственное, что хорошо в этом случае, — это то, что колесо остается на обогревателе. Вот оно из оболочки.

Как только обогреватель вынут из шкафа, просто визуально посмотрите на обогреватель, поверните его, чтобы знать, над чем вы собираетесь работать. Опять же, ни к чему не подключен.

Посмотрите и найдите нагревательные элементы Gen3

Просто посмотрите вокруг, отметьте, где находятся элементы, как они связаны, возможно, даже сделайте снимок, если у вас есть такая возможность.Затем начните с замены элементов по одному. В двух камерах есть два элемента, с которыми вам придется работать одновременно. Сделать это очень просто. Снова сделайте ссылку на то, куда идут провода. Используйте ручку Sharpie и сделайте отметку, как вам удобно.

Просто чтобы знать: на случай, если вы запутаетесь в том, где соединяются элементы и куда идут провода, у вас есть ссылка, которую вы сделали, чтобы вы знали. Просто сделайте точку на нижнем элементе, где идет верхний винт, и начните снимать провода по одному.

Удалите существующие нагревательные элементы

Выпрямите провода. Здесь у вас есть небольшой держатель, который удерживает нагревательный элемент на месте в нагревательной камере. Вы хотите аккуратно удалить это с проводов. Отодвиньте это в сторону, возьмите обогреватель, переверните его. Вот два ваших провода. Опять же, просто укажите, где они находятся, очень просто, и элемент будет удален. То же самое и для остальных элементов.Очень важно сделать рекомендацию для себя. Моя ссылка будет отличаться от вашей. Что бы вам ни подошло, сделайте снимок, прежде чем начинать замену. Но независимо от того, что работает для вас, по очереди указывайте, куда идут провода, и вы сможете заменить их.

Установите новые нагревательные элементы

Переустановка, очень просто. Возьмите провода, убедитесь, что они прямые, подайте их в термокамеру, возьмите держателем каждый провод по одному.Ищите свою ссылку, обратитесь к фотографии, если вы ее сделали.

В каждый комплект элементов, который мы отправляем с сайта airnmore.com, мы включаем изображение внутренней части нагревателя на тот случай, если вы запутаетесь в том, к какому элементу подключаются элементы.

Включите обогреватель. Опять же, если вы сделали ссылку, отметку или что-то еще, просто убедитесь, что вы следуете этой ссылке, верните провода в соответствующие места. Опять же, мы отправляем изображение с каждым отправляемым комплектом элементов.

То же самое для остальных элементов. Одна из сложностей — длинная спереди, потому что она скрыта через дверцу доступа прямо перед обогревателем, и ее очень легко увидеть.

Винт с крестообразной головкой здесь, красный провод здесь. Пока вы находитесь внутри обогревателя, неплохо было бы просто визуально проверить все, возможно, убедиться, что вентилятор вращается правильно, убедиться, что его не слишком сложно повернуть, и просто хорошая практика, чтобы хорошо визуализировать весь обогреватель внутри.Эти два синих провода — провода вашего теплового датчика. Они тоже были подключены к монтажной коробке прямо здесь. Просто хочу указать, что это ваш датчик тепла прямо здесь, потому что он поставляется с комплектом от airnmore.com.

Соберите нагреватель Gen3

Установить обогреватель обратно в шкаф — очень просто. Поставьте обогреватель вертикально на его спину. Немного подтолкни его. Убедитесь, что на нем все отверстия, пять отверстий совпадают.

Вы хотите убедиться, что фильтр чистый. Убедитесь, что фильтр в хорошем состоянии, не разваливается и не портится. На этом этапе вы просто убедитесь, что фильтр снова чистый. Мы не можем этого достаточно подчеркнуть. Если у вас нет фильтра, опять же, с комплектом, который мы отправляем вам через Air & More, мы даем вам фильтр. Мы рекомендуем вам использовать фильтр. Вот и все.

Я Пол из Better Living with Air & More. Если у вас есть какие-либо вопросы, вы можете написать мне на адрес paul @ airnmore.com. Спасибо за просмотр, ищите больше видео на airnmore.com, и вы всегда можете проверить сайт на предмет новых продуктов и специальных предложений. Увидимся в следующий раз.

Nelson Automatic Waterer Замена нагревателя и термостата | Нельсон Mfg

Nelson серии 700 (все модели 700 и 760) Поилки для лошадей и животных

Замена нагревателя и термостата — автоматические поилки Nelson серии 700

Установка и обслуживание должны производиться в строгом соответствии с местными национальными электротехническими нормами.Установка должна выполняться квалифицированным электриком. Неправильный электромонтаж или техническое обслуживание могут привести к серьезным травмам или смерти персонала или животных или повреждению конструкций.

Для замены нагревательного элемента необходимо отключить подачу электроэнергии на поилку и перекрыть подачу воды. Снимите поворотную балку и клетку для облегчения доступа к распределительной коробке. Это достигается путем снятия свинцового груза, а затем снятия шплинта с конического конца до латунного поворотного вала, чтобы выдвинуть вал наружу.Затем поворотную балку и клетку можно снять как единое целое. Отсоедините все провода в распределительной коробке.

Затем выньте термостат, открутив крепежную гайку, расположенную внутри распределительной коробки, из корпуса термостата. Термостат можно снять. С помощью плоскогубцев сожмите конец фиксатора струны и вытащите его из распределительной коробки. Затем снимите две гайки, которыми блок нагревателя крепится к поперечине.

Затем снимите блок нагревателя с поилки.Узел нагревателя состоит из нагревательного элемента, теплового дефлектора и двух комплектов керамических изоляторов. В комплекте три керамических изолятора, всего шесть керамических изоляторов. Также в комплект входят два болта, четыре гайки и две шайбы. Для сборки нагревателя с новым нагревательным элементом рекомендуется использовать стол или скамейку. Начните с двух болтов, проходящих через нижнюю часть теплового дефлектора с обеими головками снизу. Затем сдвиньте по одному керамическому изолятору на каждый болт.

Плоская сторона изолятора должна быть внизу напротив экрана. Поместите нагревательные элементы на два болта так, чтобы он опирался на изоляторы. Наконечник нагревательного элемента должен находиться на широком конце экрана дефлектора. Сетевой шнур обогревателя должен находиться на узком конце щитка дефлектора. Сдвиньте еще два изолятора на каждый болт плоской стороной вверх. Установите шайбу из нержавеющей стали на каждый болт, чтобы они опирались на изоляторы.Затем закрепите узел нагревателя гайкой на каждом болте поверх шайбы. Двумя оставшимися гайками прикрепите нагревательный элемент к поперечине поливочной машины.

Установите нагреватель в сборе так, чтобы конец нагревательного элемента находился на той же стороне, что и экран отражателя, расположенный на конце поперечной балки. Прикрепите разъем разгрузки струны к концу шнура питания у основания зачищенных проводов. Головка соединителя разгрузки струны должна быть направлена ​​на нагревательный элемент.Оберните шнур питания обогревателя на поперечной балке сбоку корпуса. Пропустите зачищенные провода через распределительную коробку в выбивное отверстие, расположенное под термостатом. Вставьте соединитель разгрузки струны в отверстие. Подключите провода внутри распределительной коробки, и ваш обогреватель должен работать нормально.

Позвоните в производственную компанию Nelson, чтобы получить консультацию по техническому обслуживанию или заказать запчасти, заказать автоматические поилки или любую продукцию Nelson. Посетите наш веб-сайт и нажмите «Обслуживание клиентов» в главном меню, чтобы получить списки запчастей, руководства по обслуживанию и инструкции по установке.

Эспрессо-машин: 1 ВИДЕО о котлах теплообменников

Однобойлер, пароварка, теплообменник … Все это названия разных типов кофемашин эспрессо, но что они на самом деле означают? А зачем вообще нужны котлы разных типов?

Ответ сводится к разнице между температурой вспенивания молока и приготовления кофе. Поскольку для режима пара требуется более горячая вода, каждая кофемашина должна иметь два разных способа производства горячей воды.

Это означает, что у кофемашины с одним бойлером есть кнопка для переключения режимов, и вам нужно переключать ее между ними — и вы не хотите забывать, потому что в итоге вы получите довольно неприятный кофе. С другой стороны, двухконтурные бойлеры говорят сами за себя и надежны: один для приготовления на пару, другой для эспрессо. Кроме того, они, как правило, намного дороже.

А вот что может сбить с толку — это теплообменный котел. В нем есть один бойлер, но вам не нужно щелкать переключателем, чтобы изменить температуру.Вместо этого в бойлере поддерживается температура пара, но внутри него также есть тонкая трубка. По этой трубке проходит холодная вода, почти мгновенно нагреваясь до температуры эспрессо, когда вам нужно сделать порцию эспрессо.

Это сбивает с толку? Посмотрите это короткое и приятное видео от Whole Latte Love, в котором они увидели открытый бойлер теплообменника, чтобы дать визуальное представление.

СМОТРИ ТАКЖЕ: 8 шагов к покупке идеальной эспрессо-машины

СМОТРИ ТАКЖЕ: Обслуживание эспрессо-машины: The Essentials

Напомним, что в основной части котла — части с нагревательным элементом — вода нагревается для взбивания молока.Через трубку, проходящую через бойлер, проходит холодная вода, прежде чем она выходит с идеальной температурой для приготовления кофе.

Обратите внимание: Perfect Daily Grind не владеет правами на эти видео и не несет ответственности за их содержание.

Уличная печь на древесных гранулах Maxim

Maxim M255 PE — Технические характеристики

СМОТРЕТЬ НОВЕЙШЕЕ ВИДЕО MAXIM

Дверь -15.5 «Ш x 13,5» В

Вес — 1310 фунтов

Порты подачи / возврата — 1 комплект портов подачи и возврата 1-1 / 4 дюйма, 1 комплект портов подачи и возврата 3/4 дюйма

Объем воды — 90 галлонов.

Емкость бункера — 11 бушелей (600 фунтов)

Размеры и размеры фундамента — Иллюстрация

В комплекте с наружной печью — Комплект для проверки воды, стержень для очистки, комплект щеток для дымохода, комплект заземляющего стержня, зола Ковш, колпак от дождя и две 4-футовые секции дымохода

Особенности и преимущества

Свобода делать больше — Уход за печью на древесных гранулах в помещении может быть трудоемким и требовать постоянной загрузки и обслуживания.С открытой печью на древесных гранулах Maxim у вас будет больше времени на то, что вы хотите, благодаря большому встроенному бункеру и увеличенному времени горения.

Войдите в свою зону комфорта — В отличие от домашних дровяных печей, которые могут обогреть только одну комнату, Maxim обеспечивает полный комфорт. Он использует вашу существующую систему отопления для подачи тепла, поэтому вы можете установить термостат в любом месте в разных комнатах. Вы даже можете обогреть другие здания, например, гараж.

Простота в эксплуатации — контроллер горения FireStar избавляет от работы наугад ( ПОСМОТРЕТЬ ВИДЕО ).

Простота обслуживания — конструкция топки и система теплообменника упрощают обслуживание и очистку.

Простота установки — установить уличную печь Maxim проще, чем вы думаете. Многие клиенты предпочитают устанавливать свою собственную печь, потому что установка может быть легко завершена с помощью руководства по установке ( ПОСМОТРЕТЬ ВИДЕО ).

• Сэкономьте до 75% на текущих расходах на отопление
• ЭЛЕКТРИЧЕСКОЕ ЗАЖИГАНИЕ экономит топливо — когда нет запроса на тепло, контроллер прекращает подачу топлива и огонь гаснет.Когда требуется тепло, контроллер при необходимости автоматически разжигает огонь
• Встроенный бункер легко загружается и вмещает до 12 мешков древесных гранул
• Нагрев в течение недели при одной загрузке топлива или дольше с дополнительным бункером
• Обогревает несколько зданий, бассейнов, гидромассажных ванн и воду с помощью возобновляемых древесных гранул
• Устраняет беспорядок изнутри , который создает внутреннее горение
• Может быть безопасно установлен на открытом воздухе рядом с отапливаемым зданием

ПРИМЕЧАНИЕ. Технические характеристики могут быть изменены без предварительного уведомления.
