Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet. ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Как установить и подключить розетку: пошаговый инструктаж

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Мы расскажем, как выбрать розетку для обустройства домашней проводки или замены испорченного прибора. В представленной к рассмотрению статье подробно описано, как подключить розетку и подготовить нужные инструменты. С учетом наших рекомендаций вы без проблем справитесь с монтажом и подключением электроустановочного изделия.

Содержание статьи:

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

• встроенные;
• накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

• с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
• с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить .

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства , в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа – , с особенностями устройства и установки которых рекомендуем ознакомиться.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

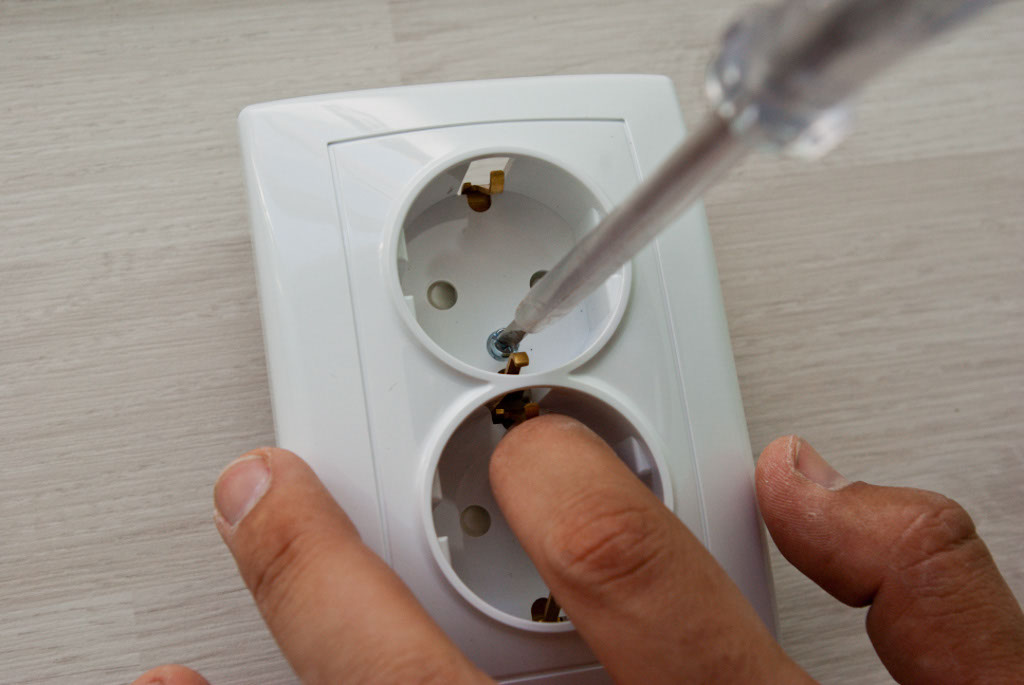

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Установка и крепление лицевой панели

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества – залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно .

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия . Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в .

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано .

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека.  Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).
   Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
   Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

• Перфоратор

• Алмазная коронка

• Молоток

• Зубило

• Установочная коробка

• Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные виды отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой от USBПереключатель с переключателемРазъем

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в дизайне круглого диска или овала и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация электрических розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Чтобы установить розетку Schuko , вам потребуется следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• выключить питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко-розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, так что вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время она без труда поместилась в распределительной коробке.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный способ зачистить изоляцию — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы «Г» (или в форме буквы «С», если розетка имеет другую систему фиксации), как показано на изображении.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввинчивая винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли места для розетки для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выходное отверстие неровное, открутите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы проверить, есть ли у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как установить процессоры LGA115x и LGA1200 в Socket

Эти инструкции применимы к процессорам на базе LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 в штучной упаковке и радиаторам вентилятора из-за схожести процесса установки.Обратите внимание, что эти процессоры несовместимы между разными сокетами из-за электрических, механических различий и различий в ключах.

Посетите Центр установки процессоров Intel® для получения дополнительной информации об интеграции процессоров для настольных ПК.

В этих инструкциях предполагается, что процессор в штучной упаковке и радиатор вентилятора являются новыми, а материал термоинтерфейса, нанесенный на заводе-изготовителе, нанесен на нижнюю часть радиатора вентилятора.

Внизу страницы есть ссылки на документы по установке некоторых розеток.Эти документы включают информацию о том, как сбросить фиксаторы радиатора вентилятора, как повторно нанести материал термоинтерфейса, а также ссылку на видео по установке.

1. Нажмите на рычаг, чтобы отсоединить его (1), и поднимите (2).

2. Открытая грузовая пластина.

3. Не касайтесь контактов разъема или нижней части процессора

4. Держите процессор большим и указательным пальцами.Убедитесь, что контакт 1 разъема совмещен с контактом 1 процессора. Также убедитесь, что выемки разъема совпадают с выемками процессора. Опустите процессор прямо вниз, не наклоняя и не сдвигая процессор в разъеме. Осторожно отпустите процессор, убедившись, что он правильно вставлен в гнездо.

5. Откройте пластину нагрузки. Снимите защитную крышку с загрузочной пластины. Не выбрасывайте защитную крышку. Всегда заменяйте крышку гнезда, если процессор извлекается из гнезда.

6. Чтобы закрыть нагрузочную пластину, требуется очень небольшое усилие. Нажмите на пластину нагрузки, закройте и включите рычаг розетки.

7. Установив материнскую плату в корпус, поместите радиатор вентилятора на материнскую плату, совместив крепежи через отверстия. Правильно выровняйте застежки через отверстия, иначе вы рискуете повредить нижнюю часть застежек. Также будьте осторожны, чтобы не повредить материал термоинтерфейса, прикрепленный к нижней части радиатора вентилятора.

8. Нажмите на верхнюю часть каждого из креплений в альтернативном порядке, как показано ниже, удерживая радиатор вентилятора на месте. Вы должны услышать щелчок при нажатии на каждую застежку. Осторожно потяните вверх каждую застежку, чтобы убедиться, что все четыре застежки надежно закреплены. Незакрепленная застежка препятствует хорошему уплотнению между радиатором вентилятора и процессором и может привести к ненадежной работе процессора.

9. Подключите разъем 4-проводного кабеля вентилятора процессора к 4-контактному разъему вентилятора процессора на материнской плате.(Разъем 4-контактного кабеля вентилятора процессора можно подключить к 3-контактному разъему вентилятора ЦП на материнской плате, если 4-контактный разъем вентилятора ЦП недоступен.)

Как установить и подключить выходной разъем

Электрические розетки — это особый вид электромонтажной арматуры, которая используется для подключения различных электроприборов (как промышленного, так и бытового назначения) к электрической сети. Рассмотрим, как выбрать и как установить подрозетник.

Установка электрических розеток

В настоящее время в России действует единый европейский стандарт производительности систем электроснабжения.В соответствии с этим стандартом вся бытовая электромонтажная арматура, используемая на территории Европейского Союза, также может быть использована в электрических сетях России. Бытовые электрические розетки, например, Вы должны соответствовать стандарту, установленному его сетью розеток.

Конечно, в реальной жизни все не так гладко, и розетки старого образца кое-где все же используются. Эти изделия, рассчитанные, как правило, на токи менее 8 Ампер, имеют вводы несколько меньше, чем у евророзеток. Поэтому вилки европейского стандарта к ним попросту не входят.

Строительство советского и европейского образца.

В то же время вилка старого образца иногда не подключается к современному заземлителю, который снабжен специальным заземляющим контактом и имеет направляющую, предотвращающую вставку вилки в розетку.

Советские вилки не подходят к розеткам европейского стандарта.

Поэтому единственным выходом в данном случае будет замена устаревшей электропроводки на новую, особенно если делать капитальный ремонт квартиры своими руками.

Используемые в настоящее время типы розеток доступны в различных исполнениях, различающихся степенью пыле- и водостойкости этих изделий. Для обозначения степени уязвимости электромонтажной фурнитуры используются, как правило, латинские буквы IP и две цифры. Например, для размещения внутри замкнутого пространства используются изделия со степенью защиты IP20, туалета и ванной — IP44, а для наружного (уличного) размещения — IP65 и выше.

Как и любая другая техника, розетки иногда выходят из строя.Обычно это происходит из-за перегрузки сети, которая вызвана длительным использованием каких-либо мощных устройств, как правило, нагрева. Входные клеммы при перегрузке начинают сильно нагреваться и, наконец, могут выйти из строя. Такие розетки неисправностей легко идентифицировать визуально, как это обычно делается при профилактическом осмотре внутреннего электрооборудования. В этом случае немедленно замените наиболее разумный старый (неисправный) на новый.

В некоторых ситуациях пропадание питания в розетке из-за перегорания подходящего ее проводника — в этом случае розетка не заменяет необходимость, а лишь восстанавливает отгоревший контакт.(Ниже мы рассмотрим, как правильно выбрать розетку, какие фирмы покупать и по какой цене, выбрать надежный и безопасный вариант.)

Таким же образом все известные монтажные розетки можно разделить на два типа:

1. Устанавливается в открытую электропроводку.
2. Работа в цепях скрытой проводки.

Как установить розетку в разомкнутой электрической цепи

Электрооборудование этого типа конструктивно выполнено как рабочий блок, снабжено изоляционной крышкой, и эти изделия крепятся к поверхности стены или с помощью специальной плоской площадки (подрозетник), либо на дюбели, крепится прямо к стене.

Установка розеток в открытую электросхему — контур.

Монтаж таких видов начинается, как правило, с настенной розетки, которая в зависимости от материала стены может крепиться жестко с помощью дюбелей (в бетон или кирпич) или с помощью шурупов (при креплении к пластику и дереву), а также саморезы или шурупы (при закреплении металлического основания). Заранее готовятся отверстия в основании — их просверливают при помощи дырокола или дрели. Накладка прикрепляется непосредственно к самой розетке в сборе, для чего предусмотрены специальные отверстия, имеющиеся на основании.Затем подключаются клеммы розетки и заранее подготовлены концы питающей проводки.

Как подключить провода к розетке с открытой проводкой.

изолирующая (декоративная) крышка на месте ввода проводки аккуратно надрезается внутри перфорированной части производителя и затем устанавливается на место с фиксацией с помощью центрального винта. Особо отметим, что все эти операции должны выполняться при выключенном выключателе.

Установка скрытых розеток

Установка розеток производится заподлицо, как правило, с использованием специальных корпусов, выполненных в виде неглубокой пластмассовой чашки.

Розетки заподлицо.

Перед установкой «чашки» в первую стену подбирается с помощью специальных насадок высверливание (коронка) выемки размера накладки. О том, как это делается, читайте в разделе «Монтаж скрытой проводки под штукатуркой».

Для того, чтобы разместить накладку в стене из гипсокартона с покрытием, необходимо сначала просверлить круглое отверстие размером под стекло, после чего эту сборку можно вставить в полученную таким образом нишу и закрепить там. Крепление стекла к гипсокартону накладок производится специальными ножками-фиксаторами.Внутри стен из кирпича, бетона или штукатурки ограждения закрепляются строительными смесями, приготовленными на основе штукатурки — стены гипсовые. В этом случае все стекла в стене должны быть установлены достаточно ровно и желательно заподлицо с плоскостью стены.

Корпуса Установка заподлицо со стеной.

Для подвода к электропроводке необходимо протробить небольшую канавку в стене подрозетник, глубина которой должна быть достаточной, чтобы полностью скрыть провода.Получившуюся проводку штроба нужно проложить так, чтобы подводящие проводники, заведенные в подрозетник, длились около 10 см. После этого фиксируется розетка в сборе, к которой присоединяются клеммы предварительно намеченного провода.

Крепление корпуса розетки к корпусам с помощью специальных винтов или специальных металлических прокладок на элементах устройства. высота установки розеток детали.

Монтажные корпуса. Как подключить провода к розетке.

Вариант установки подрозетников в розетки старого типа

Крепление корпусов старого типа.

Для окончательного монтажа розетки, затянуть буртик винта отверткой, разводя металлические «усы», жесткая фиксация которых и осуществляется розеточным узлом накладки.

Для закрепления место следует хорошо подготовить к нему, чтобы передняя часть ее направляющих была немного шире, чем края накладки. После установки на выпуске декоративной крышки можно считать, что строительные работы закончены.

Окончательный вид сборки.

Полезные советы по установке и подключению

Чтобы розетка прослужила вам долго и безотказно, при ее эксплуатации должен выполняться ряд условий, определяемых характеристиками, заложенными в изделие.Основные эксплуатационные требования, предъявляемые к изделиям этого класса, — это необходимость уменьшения переходного сопротивления в цепи между контактами электрической вилки и собственно контактными выводами розетки. Добиться этого удается как в случае придания клеммам розетки особой формы, позволяющей увеличить площадь контакта, так и за счет их сжатия.

Ответвление провода без нарушения целостности

. В розетках старого типа, отвечающих этим условиям, используются подпружиненные клеммы, обеспечивающие очень надежный контакт.Их использовали для создания необходимой пружинной силы сжимающего контакта на протяжении всего срока службы по ГОСТу.

Сегодня специально используемые для этой цели клеммы для подключения проводов, изготовлены из высокотехнологичных сплавов, возбуждающие свойства которых исключают необходимость в дополнительной пружине. Небольшой нагревательный узел, аналогичный розеточным выводам, не ухудшает качество контакта заметно, тогда как ранее использованные стальные пружины часто теряют свои пружинные свойства при перегреве.

Сам корпус розетки изготавливается, как правило, из механически прочного и термостойкого диэлектрического материала.В прошлом этим требованиям удовлетворяла самая специальная техническая керамика, но в наше время (после появления новых видов термостойких и прочных полимеров) на смену керамике пришли современные материалы, имеющие относительно невысокую себестоимость.

Электроустановочные изделия фирмы Legrand, например, изготовлены именно по этой технологии и давно пользуются большим спросом у российских потребителей. Но тем не менее керамика и сейчас используется в некоторых образцах китайских производителей розеток, поставляющих электротехническую продукцию в Европу (и в Россию в том числе).Так что долго не искать, как подключить розетку legrand — воспользуйтесь нашей универсальной инструкцией по установке.

Для удобства эксплуатации отдельные образцы продукции более высокого ценового диапазона оснащены механизмом выталкивания вилки, который позволяет автоматически извлекать вилку из розетки нажатием специальной кнопки.

Еще одним элементом усовершенствования розеток стали специальные занавески, закрывающие их рабочие отверстия и предназначенные для защиты детей от любопытства.Такие розетки обычно устанавливают в детской комнате, но иногда имеют не очень надежную конструкцию, что приводит к заеданию слепого механизма и необходимости полной замены изделия.

Как правильно выбрать

Электроустановочные изделия условно делятся на три ценовые категории.

1. Очень недорогая продукция эконом. производятся, как правило, для потребителей. При изготовлении этих изделий отечественные производители обычно используют самые дешевые и недостаточно качественные материалы.Продукция китайского производства изготовлена ​​из качественных материалов и неплохо выглядит внешне, но при этом качественно копирует европейские модели. Низкое качество этих продуктов определяет скорость их безотказной работы, что оставляет желать лучшего.
2. Розетки и электрические выключатели среднего уровня. Их можно отнести к категории достаточно качественных и надежных изделий, при изготовлении которых используются самые современные технологии. «Среднестатистического» покупателя они привлекают хорошим дизайном, но цены на эту продукцию могут его напугать.Например, электротехническая продукция Siemens и Legrand, а также некоторые изделия китайского производства (например, от компании Lezard). Теперь будет понятно, какую фирму лучше брать, а от какой по возможности отказаться, т.к. к. прежде всего безопасность.
3. Электротехническая продукция высшей ценовой категории. Эти продукты имеют все основания претендовать на «элитарность», хотя от продуктов второй группы они отличаются только внешним видом. При их изготовлении обычно используются ставшие сегодня модными натуральные материалы, например, дерево или кожа.

Полезная информация по установке и подключению розеток

Подключение отдельных групп розеток к петле электропроводки жилого помещения может быть проведено либо отдельными линиями, либо с помощью отдельных линий, проложенных к каждой розетке индивидуально. Во втором случае силовой кабель прокладывается либо непосредственно от распределительного щита, либо на шариковой ручке в каждой комнате (на объектах объекта) распределительной коробке.

Использование распределительной коробки позволяет несколько сэкономить на установке, а именно за счет экономичного распределения силового кабеля по проекту и уменьшения количества операций, затрачиваемых на его прокладку.

При прокладке проводов непосредственно от распределительного щита (от отдельной машины) рекомендуется сразу организовать отдельные линии розеток, работающих с особо высокими нагрузками. К таким нагрузкам относятся обычные обогреватели и кондиционеры, посудомоечные и стиральные машины, электроплиты и бойлеры. Розетка для каждого такого пользователя должна выдерживать номинальный ток не менее 16 Ампер (на этот же ток приходится рассчитывать и автоматический выключатель).

Таким образом, медный проводник, питающий провода потребителей, должен иметь сечение не менее 2,5 мм ² и обеспечивать запас тока.Запас необходим для того, чтобы компенсировать фактическое отклонение диаметра продаваемых сейчас проводов от номинала, а также учитывать возможность работы в условиях перегрузки. Обратите внимание, что для подключения электрических плит необходимо использовать трехжильный медный кабель сечением не менее 4 мм ² .

типы зажимов

Гнезда концевых соединителей со спиральными проводами монтируются традиционным способом — путем формирования кольцевых контактных проводов. Если розетки оснащены самоблокирующимися подпружиненными контактами (как клеммы Wago) — это только облегчит процесс закрепления концов проводки.В этом случае необходимо только снять изоляцию с концов проводов и вставить их в клемму.

Воспользовавшись нашей универсальной инструкцией, подключить розетку и правильно ее вставить не составит труда.

Как установить ЦП: вставляем мозг в компьютер

У вас только что есть лучший процессор, который вы могли собрать, и вы готовы бросить этого плохого парня в свою первую сборку ПК. Но как установить процессор?

К счастью, как и многие другие аспекты сборки ПК, установка ЦП — очень простой процесс.Так что не нужно беспокоиться о том, что ошиблись, поскольку мы проведем вас через каждый шаг.

1. Держите процессор на месте.

Не торопитесь. Пока не вынимайте процессор из коробки.

2. Подготовьте материнскую плату

Мы не собираемся предполагать, что вы вставляете новый процессор в новую материнскую плату, но это будет самый простой сценарий.

Если у вас новая материнская плата, гнездо процессора может быть закрыто пластиковой крышкой. Если вы устанавливаете свой новый ЦП на материнскую плату, на которой уже есть ЦП, то очевидно, что это и кулер ЦП будут мешать.

В обоих случаях вам необходимо удалить все, что мешает сокету ЦП. Это также хорошая возможность познакомиться с удерживающим рычагом (и, возможно, металлическим кронштейном на разъеме Intel), который удерживает процессор на месте после установки. Вы можете понять, какое давление требуется, чтобы надавить.

Держите удерживающий рычаг в открытом верхнем положении. Открыв сокет процессора, вы готовы двигаться дальше.

(Изображение предоставлено в будущем)

3.Выровняйте свой ЦП

( Примечание: Держа ЦП, лучше всего касаться только боковых сторон. Прикосновение к нижней стороне или металлической крышке может привести к образованию нежелательных следов на них, которые могут повлиять на производительность). войдите в соответствующий разъем на материнской плате, повернув его в правильном направлении. К счастью, на процессоре и сокете почти всегда есть индикаторы, которые помогут вам правильно настроить.

Найдите соответствующий индикатор на углу процессора и сокета.Скорее всего, это будет маленький треугольник. Если вы не видите индикатора, обратитесь к руководству по материнской плате и процессору.

(Изображение предоставлено в будущем)

4. Установите ЦП в гнездо

Предполагая, что вы правильно выровняли процессор с гнездом, он должен встать на место. Вам может потребоваться осторожно, и мы имеем в виду мягко, переместите его, если вам кажется, что он не совсем на месте. Например, контакты процессора AMD могут быть немного сложнее совместить с отверстиями в сокете.

(Изображение предоставлено в будущем)

5. Закройте удерживающий рычаг

Правильно вставив ЦП в гнездо, вы сможете легко опустить удерживающий рычаг (если это процессор Intel, сначала опустите кронштейн ). Если кажется, что удерживающий рычаг сопротивляется вам, еще раз проверьте посадку процессора в разъеме. Мы находим, что легкого нажатия мизинцем может быть достаточно силы, чтобы закрыть удерживающий рычаг, поэтому не пытайтесь усилить его, иначе вы можете повредить свой ЦП (мы так согнули штырьки ЦП, а это НЕ весело пытается их отогнуть).

Когда ваш ЦП установлен, а рычаг фиксации опущен, все готово. (Примечание : , если вы также настраиваете остальную часть компьютера, убедитесь, что разъем питания процессора на материнской плате подключен к источнику питания. Он отделен от более крупного разъема питания для остальной части материнская плата.)

Теперь пора установить кулер процессора.

• Не знаете, какую видеокарту купить? Проверьте битву Intel против AMD

Установка сокета | QA Technology

Установка разъемов | QA Technology

Следуя этим инструкциям, вы обеспечите правильную установку разъемов QA Technology для обеспечения наилучшей точности наведения, удерживающей силы и общей производительности.

Шаг 1

Перед установкой розеток проверьте правильность диаметра монтажного отверстия с помощью соответствующего PG Tool. При сверлении многослойных материалов, таких как AT7000, G10 / FR4, обычно существует разница между диаметром сверла и фактическим измеренным диаметром готового отверстия. Подача сверла, скорость шпинделя и материал влияют на выбор сверла правильного диаметра. Рекомендуются твердосплавные сверла для печатных плат с хвостовиком 1/8 дюйма.

Шаг 2

Вставьте гнездо в монтажное отверстие.Гнездо должно легко входить в отверстие до тех пор, пока нажимное кольцо не коснется верхней поверхности монтажной пластины.

Шаг 3

Установите наконечник соответствующего установочного инструмента (ITR) на верхний конец гнезда (конец, ближайший к нажимному кольцу). Установите головку, слегка постукивая молотком по задней части инструмента, пока носик инструмента не коснется пластины. Розетки, установленные с несколькими световыми кранами, будут иметь как минимум вдвое большее усилие выталкивания, чем розетки, установленные одним ударом.

Видео

Обучающее видео по установке розеток и щупов. См. Главу 1 для установки сокета.

Процедура физической установки процессора

Процедура физической установки процессора

Эта процедура описывает, как установить системный процессор.
в материнской плате.Это довольно простой процесс, хотя, конечно,
вы должны быть очень осторожны при его выполнении из-за хрупкости
составная часть. Эта процедура содержит шаги и предостережения для установки всех
типы процессоров с сокетами. Добавлю инструкцию по установке слот-процессоров
(те, которые использовали пакет SEC, то есть Pentium II) в более позднее время. Обратите внимание, что
эта процедура касается только физической установки ЦП и делает
не содержать, например, всех шагов, необходимых для обновления ЦП.

Обзор процедуры:

Уровень сложности: 2-4 (от низкого к высокому). Для самых новых
процессоров в современных материнских платах, это несложная процедура. Для некоторых пожилых
те, которые идут в старые материнские платы, на самом деле может быть довольно сложно
получить процессор для установки.
Фактор риска: 2-3 (от низкого до умеренного). Несмотря на хрупкость процессора,
довольно редко вывести его из строя, просто пытаясь его установить.Если вы вставите
процессор неправильно вставлен в сокет, однако вы определенно рискуете повредить
Это.
Требуемое оборудование: Нет.
Требуемое программное обеспечение: Нет.
Время выполнения: менее 5 минут
Подготовка / предупреждения:

Эта процедура предполагает, что сокет уже пуст и не включает
инструкции по удалению любого процессора, который мог быть там раньше.
Эта процедура предполагает, что к процессору не прикреплен радиатор.
к этому пока нет.Инструкции особо не отличаются, если раковина уже стоит
прилагается, однако.
Убедитесь, что материнская плата стоит на плоской, чистой, прочной, антистатической поверхности.

Не пытайтесь установить процессор, если вы не уверены, что у вас
правильно сориентировал процессор в гнезде.

————————————————- ——————————-

Этапы процедуры:

Определите тип розетки: Первый шаг — это вычислить
если на вашей материнской плате есть разъем ZIF (Zero Insertion Force).В
Ключом к этому является поиск небольшого пластикового или металлического рычага вдоль одной стороны
розетка. Если вы видите его, это сокет ZIF. Практически весь класс Pentium
или более поздние материнские платы имеют их, как и многие материнские платы 486-го поколения.

Ориентируйте процессор на разъем: Процессор и сокет квадратные,
поэтому вы должны обязательно сориентировать процессор так, чтобы он выровнялся правильно
к розетке. Оба компонента оборудования будут иметь отличительный знак в
один угол, чтобы указать, где находится контакт 1.На процессоре найдите один из
следующее: точка на поверхности чипа в одном углу; ступенька в одном
угол; диагональный кусочек золота, выходящий из нашивки на нижней стороне
чип; или золотую площадку квадратной формы, где один из угловых штифтов соединяется с
нижняя сторона чипа. Типичная маркировка на розетке немного отличается
узор из отверстий для штифтов в одном углу, цифра «1» или выемка в гнезде.

Примечание: Некоторые материнские платы класса 486 имеют разъемы, содержащие четыре ряда
контактов, предназначенных для использования микросхемой Pentium OverDrive.Настоящие чипы класса 486
имеют только три ряда штифтов, поэтому будьте осторожны, вставляя
вставьте их в гнездо с четырьмя рядами, чтобы отцентрировать микросхему в гнезде. Один
неиспользованный ряд контактов должен быть оставлен по всему краю розетки.

Примечание: Многие новые процессоры имеют ключи с помощью специальных контактов, поэтому
что их нельзя вставить неправильно (ну не отломав одну
штифтов).

Open ZIF Socket: Предполагая, что ваша плата имеет ZIF-сокет, откройте его
вверх.Это делается, взявшись за рычаг рядом с розеткой, а затем подняв
ее вверх и потянув назад, пока она не станет вертикальной, перпендикулярной материнской плате.
На некоторых розетках ZIF вам придется вытаскивать рычаг из розетки.
сначала немного, прежде чем поднять его. Это приведет к тому, что верхняя часть розетки
сдвинуть и тем самым открыть розетку. На некоторых старых материнских платах рычаг
может иметь тенденцию прилипать, и может потребоваться небольшое усилие, чтобы заставить рычаг
полностью открыт.

Вставьте процессор в гнездо: дважды проверьте ориентацию процессора,
а затем вставьте его в розетку. Следуйте этим инструкциям в зависимости от
какой тип розетки у вас:

Разъем ZIF: Сокет ZIF назван соответствующим образом; ЦП действительно должен
упасть прямо в розетку, и никаких усилий не потребуется.
