Как повесить газовый котел на стену: Как правильно повесить газовый котел на стену

Как правильно установить газовый настенный котел

Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СП 55.13330 (СНиП 31-02-2001) и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

• Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
• Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
• Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

1. С высотой установки.
2. Требованиями пожарной безопасности.
3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

• От поверхности стены, на которую монтируется агрегат не менее 10 см.
• От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

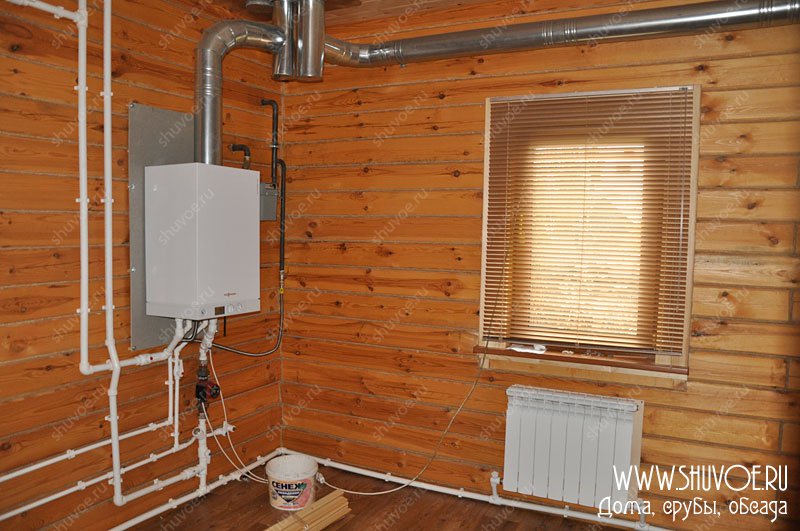

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:

• Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
• Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

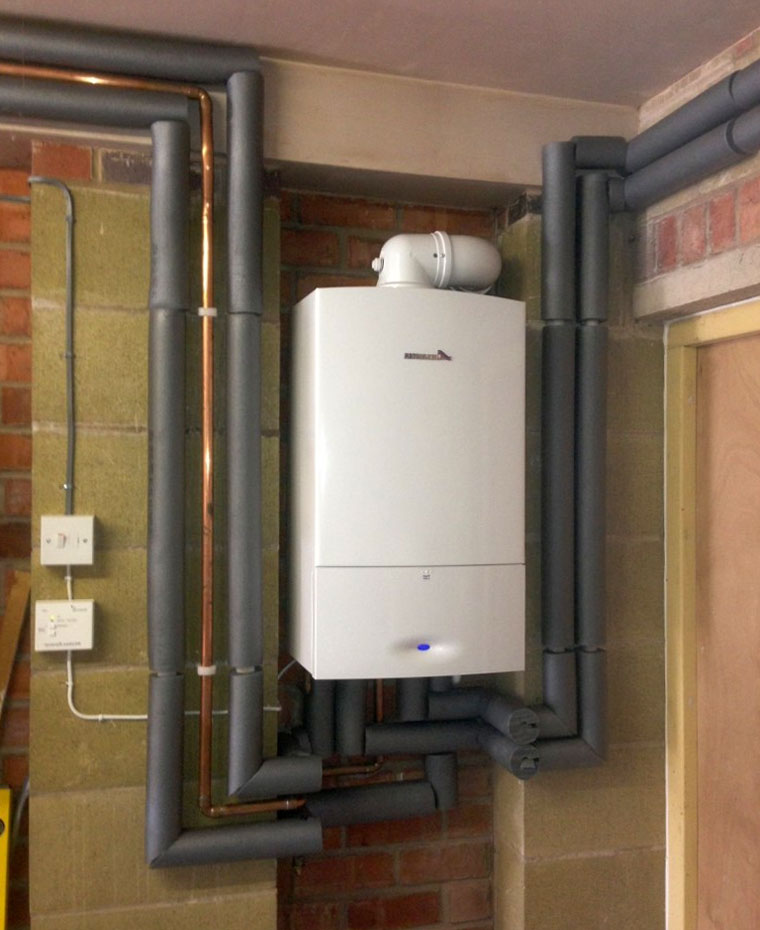

Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

• Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
• Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
• Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
• Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

• Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
  На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
• Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
  Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

• Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
• Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

Установка настенного газового котла | Отопление дома и квартиры

Вступление

Установка настенного газового котла включает несколько логичных этапов. На первом этапе производится покупка и доставка котла, покупка необходимого материала для установки и сбор нужно инструмента.

Установка газового котла один из ответственных этапов строительства дома. От его правильного монтажа зависит не только бесперебойная работа системы отопления, но и безопасность дома. Часто инструкции по установке котла, которыми они комплектуются, не достаточно ясны и понятны. Поэтому если вы не имеете уверенности в своих силах, рекомендую обратиться для монтажа газового котла к профессионалам, на уровне профильной организации. Для жителей Екатеринбурга рекомендую компанию «Монтаж Газ», сайт компании https://монтаж-газ.рф/services/ustanovka-gazovyh-kotlov/. Компания проводит установку газовых котлов в Екатеринбурге по низким ценам.

Материал для установки настенного газового котла

Установка настенного газового котла начинается еще в магазине. Конечно, это не сама установка, а подготовка к ней. При покупке или заказе настенного газового котла нужно узнать или осмотреть, комплектуется ли котел крепежными элементами. Обычно это крюки и силовые дюбеля. Если данный крепеж не входит в комплект котла, его нужно приобрести.

Стоит отметить, что «солидные» производители котлов комплектуют котел, специальными установочными лекалами, по которым производится разметка и сверление отверстий для крепления котла.

Примечание: Напомню, при выборе настенного газового котла и его покупке нужно обязательно интересоваться и требовать сертификат соответствия выбранной модели котла. Без этого сертификата, легализовать (получить разрешение на подключение) будет весьма проблематично.

Инструмент для установки газового настенного котла

Для работ нужно приготовить следующий инструмент:

• Электрическая дрель или перфоратор. Дрель нужна, для сверления отверстий под крепеж газового котла.
• Строительный уровень, длиной более 1 метра.

Строительный уровень играет важную роль, в установке именно газового котла, а особенно конденсационного газового котла. Любой крен конденсационного газового котла приведет к выходу его из строя в кротчайшие сроки. Неплохо, заменить строительный уровень, уровнем лазерным, это улучшит точность установки.

Подготовка стены для установки газового котла

Помещение, где будет стоять настенный газовый котел, должно соответствовать целому списку требований к топочной комнате. Часто, настенные газовые котлы ставятся на кухне и место на кухне должно быть подготовлено под монтаж котла.

Кроме вентиляции, проветривания и других правил, особое внимание нужно уделить стене, на которую котел будет ставиться.

1. Стена для навешивания газового котла должна быть прочной. Материал или конструкция стены должна быть приспособлена для установки силового крепежа, на котором будет висеть котел.
2. Если стена для навешивания котла выполнена из гипсокартона, то заранее в каркасе гипсокартонной конструкции, нужно предусмотреть и заложить прочно закрепленные деревянные бруски в месте установки крепежа.
3. Если материал стены или её отделки потенциально горюч, между стеной и корпусом котла устанавливается негорючая прокладка от 3 мм толщиной и больше размеров котла на 10-15 см.
4. По нормам, настенный газовый котел должен отстоять от стены на 40-45 мм. Поэтому, газовый котел крепиться не на стену, а на бруски, предварительно закрепленные на стену.

Навешивание газового котла на стену

• Разметьте уровень установки газового котла. Высота от пола от 800 до 1600 мм.
• На деревянную стену закрепите негорючий материал (асбест) и кусок металлического листа (лист оцинковки).
• Другие типы стены, для эстетической установки котла, облицуйте керамической плиткой.
• Если котел не комплектуется специальным кронштейном, на уровне крепления газового котла установите бруски, чтобы добиться отступа котла от стены.
• Разметьте места крепления газового котла. Обычно, в упаковке или инструкции есть точные размеры мест крепления котла или установочное лекало. Важно соблюсти точный горизонтальный уровень газового котла.

Важно! Конденсационный газовый котел, должен висеть с небольшим уклоном, «от вас», то есть, расстояние от котла до стены вверху, должно быть меньше, чем расстояние до стены внизу.

Важно помнить! Каким бы, материалом не сделана система отопления в доме (квартире), котел подключается, только металлическими патрубками.

Подготовка газового котла к навешиванию

Перед навесом газового котла:

• Котел достается из упаковки;
• Маркировочная табличка на корпусе котла сверяется с сертификатом и накладными;
• К установочному месту на стене прикручивается кронштейн, входящий в комплект котла, или другой подобранный крепеж;
• На котле снимаются все заводские заглушки;
• ОБЯЗАТЕЛЬНО промывается система внутренних патрубков.
• Навешивается газовый котел на место.

После навешивания выверяется горизонтальность котла, при необходимости делается корректировка. Всё! Навешивание, а точнее, установка настенного газового котла завершена. Следующий шаг, подключение газового котла к системе.

Видео по теме: Установка газового котла

©Obotoplenii. ru

Другие статьи раздела: Газовый котел

{

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Содержание статьи

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или подвальном этаже;
• на чердаке:
• газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

• при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

• Высота потолков — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
• Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
• В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Установка настенного газового котла нормативы

Монтаж отопительного котла — задача непростая. Котел нельзя повесить кое-как, так как от того, насколько корректно произведена установка настенного котла, зачастую зависит безопасность проживающих в доме людей.
Этим обусловлено то, что монтаж этого устройства проводится в строгом соответствии с техническими требованиями и нормативами, принятыми в России на законодательном уровне.

Именно поэтому установка настенного котла своими руками — процесс крайне трудоемкий и сложный для новичка.

Этапы подготовки к установке котла

Перед тем, как хозяин дома приступит к монтажу системы отопления, потребуется собрать некоторые документы:

• договор об обеспечении дома газом;
• техническое задание и схема установки газовой системы, утвержденная в соответствующих органах;
• письменное разрешение газового инспектора на монтаж оборудования.

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

1. Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
2. Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
3. Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
4. Газопроводные трубы могут быть металлическими, но не пластиковыми.
5. Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
7. В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
8. Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
9. Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
10. При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
11. Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

Монтаж газового настенного котла

Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать монтаж газового настенного котла. Казалось бы, что этот вопрос легко решается путем привлечения специалистов из специализирующихся на этом компаний, однако эта услуга относительно затратна в финансовом плане.

В связи с этим у владельца дома возникает о вопрос о том, возможно ли осуществить монтаж настенного котла своими руками? При внимательном подходе к делу — ответ положительный.

Подготовка к подключению котла

В первую очередь, необходимо определиться с местом, где будет выполнен монтаж газового настенного котла. При этом важно учитывать, что котел должен располагаться в теплых помещениях. Кроме того, место размещения котла должно быть согласовано с государственными газовыми службами.
Место определено — отлично! На следующем этапе необходимо придумать, куда будут сбрасываться отработанные газы.

Для решения этой задачи обычно используются уже имеющиеся дымоходы, либо прокладываются отдельные трубы через стену на улицу.

Третьим шагом будет подключение оборудования, согласно схемы подключения газового настенного котла. Это очень ответственный этап и перед началом его реализации потребуется обратиться к сопроводительной документации на оборудование, чтобы узнать точные технические параметры и требования по монтажу газового настенного котла.

В-четвертых, при подготовке к подключению следует обратить внимание на следующие моменты:

1. Котел нельзя крепить на гипсокартоновых стенах. Это также относится к стенам из фанеры, вагонки и пр.
2. Схема монтажа настенного газового котла предполагает, что размер дымохода и колена котла должны четко совпадать. Обычно дымоход идет в комплекте с котлом, поэтому такие проблемы редки.
3. Необходимо, чтобы после монтажа настенного котла, к нему было легко получить доступ для обслуживания и ремонта. Нельзя закрывать котел панелями, гипсокартоном.
4. В том случае, если котел устанавливается в закрытых помещения, надо оставить по 10 см со всех сторон от котла свободными. Это необходимо как в целях безопасности, так и с целью свободного доступа к устройству.
5. Схема подключения газового настенного котла должнапредусматривать соответствие котла его функциональной нагрузке.
6. Если новый котел устанавливается вместо старого, то все элементы старой системы должны быть отремонтированы, отмыты, прочищены.
7. Схема отопления от настенного котла должна предусматривать подвод воды к котлу. Рекомендуется использовать специальные очищающие воду фильтры, чтобы предотвратить засорение элементов котла.
8. Схема подключения настенного котла должна также предусматривать устройство замкнутого контура во время циркуляции воды — чтобы избежать излишнего образования накипи и засорения системы.

Последовательность действий при креплении котла

Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.

Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).

Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.

Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.

Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.

Шаг 5. Важно заземлить устройство!

Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.

Шаг 7. После чего можно провести тестовый запуск системы.

Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.

видео-инструкция по монтажу своими руками, как повесить на стену, правила установки конвектора и плиты, требования, фото и цена

Все фото из статьи

Если летом мало кого беспокоит отопление в доме, то зимой проблема тепла выходит на первый план, иначе в таком помещении жить просто невозможно. Благодаря разнообразным системам, удается поддерживать комфорт не только в основных комнатах, но и в коридоре или даже подвале.

В данной статье мы не будем касаться электрических и твердотопливных (жидкотопливных) систем отопления, сегодня главный наш герой – газовый котел для деревянного дома.

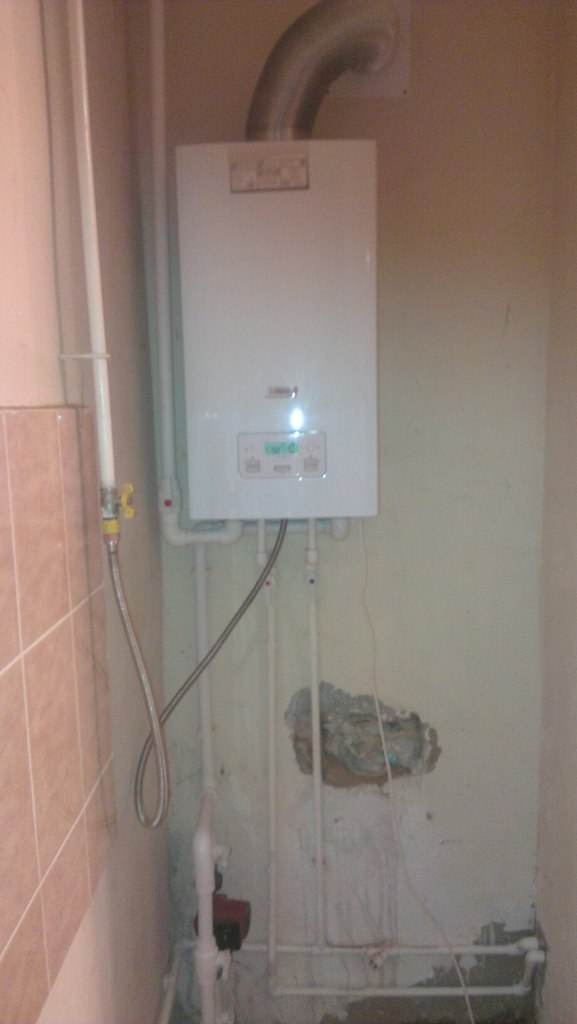

На фото – настенный газовый котел

С его помощью можно легко поддерживать заданную температуру в любом месте строения. При этом КПД устройства выше остального вышеперечисленного оборудования. Недостаток – требуется получения разрешения на его установку в различных ведомственных организациях (см.также статью “Ввод электричества в деревянный дом: воздушный и подземный методы. Защита кабеля”).

Совет: для того чтобы получить максимальную отдачу от газового котла и не тратить много топлива, необходимо как можно лучше утеплить помещение. Один из вариантов подразумевает замену старых окон новыми пластиковыми.

Установка газового котла в деревянном доме должна осуществляться согласно требованиям ТБ

Особенности монтажа газового котла для деревянного дома

Речь будем вести о строениях, которые были возведены из бруса или бревна:

1. Материал имеет более низкую теплопроводность, если сравнивать его с кирпичом, камнем или бетоном. Поэтому для такого дома не требуется оборудование большой мощности.
2. Теплообменники могут быть изготовлены из:

• меди;
• стали;
• чугуна.

3. Напольные перекрытия строения делают монтаж системы отопления более простым.

Совет: учтите, что деревянная поверхность очень чувствительна к влажности и резкому изменению температурного режима, поэтому между радиатором и ней необходимо размещать теплоизолирующий материал.

4. Требуется установка дымохода – вертикальной трубы или используется горизонтальный коаксиальный вывод.

Совет: хотите сэкономить, покупайте котел, у которого закрытая камера сгорания.

5. Оборудование обязательно должно иметь автоматическую систему защиты при возможном отключении подачи газа.

Напольный газовый котел в отдельном помещении

Правила установки

Легкость монтажа оборудования не отменяет правила установки газового котла в деревянном доме, которые необходимо обязательно соблюдать:

1. Размещать газовый котел разрешается в комнате, площадь которой должна быть от 4 м², а высота потолка -от 2,5 м.
2. Входной проем – от 800 мм.
3. Предусматривается окно площадью 0,3 м² для каждых10 м³ комнаты, чтобы было естественное освещение.

Как повесить газовый котел на деревянную стену дома

4. Помещение должно хорошо проветриваться и иметь вентиляционное отверстие в верхней части.
5. Необходим газоанализатор.

Совет: требования к газовому котлу в деревянном доме запрещают его устанавливать в подвальном помещении, за исключением особых построек.

6. Под напольным оборудованием должно быть бетонное основание.
7. Нельзя размещать электроприборы ближе, чем на 300 мм от устройства.
8. Расчет диаметра дымохода принимается согласно мощности газового устройства. При этом у него должно быть до 3-х изгибов (включительно).
9. Длина трубы между котлом и дымоходом – не более 250 мм.
10. Над коньком крыши труба дымохода должна подниматься на 500 мм и более.

Установка газового конвектора в деревянном доме под окном

Виды оборудования

Есть два основных типа газовых котлов, которые могут применяться в деревянном доме на сегодняшний день:

Подключение и установка газовой плиты в деревянном доме

Совет: если монтаж настенного или напольного газового котла можно произвести своими руками, что позволяет значительно сэкономить, то подключение его к газовой магистрали доверьте специальным газовым службам.

Преимущество газового отопления

Если вы еще не решили, какой вид отопления использовать для вашего дома, давайте рассмотрим, какую выгоду вы сможете получить от газового:

1. Экономичность, при условии проведения правильного утепления. Хотя последний пункт касается любого вида отопления.
2. Оборудование позволяет обогревать почти 350 м² при условии, что высота потолка не превысит 2,5 м. Расчет его мощности производите по формуле – 1 кВт способен обогреть 10 м². Хотя это и несколько приблизительно, но получаются вполне реальные цифры, по крайней мере, ошибка не в сторону уменьшения.
3. Производители предлагают котлы только для обогрева или для обогрева и горячего водоснабжения. Цена вторых выше, зато вы легко решаете вопрос, который на загородном участке стоит максимально остро.
4. Для розжига есть два варианта – ручной и автоматический. В первом случае для пуска вам необходимо нажать кнопку.
5. Отвод отработанных газов может производиться с помощью естественной тяги или принудительной, тогда в системе устанавливают встроенный вентилятор.

Как установить напольный газовый котел в срубе

Монтаж оборудования, как уже было сказано выше, не станет проблемой, если вы чуть-чуть разбираетесь в данной теме. Инструкция производителя шаг за шагом поможет установить его в выбранном месте и подключить к контуру водяного отопления и к системе электропитания. В тоже время работ, которые касаются подвода и подключения газа, рекомендуем обратиться к газовой службе вашего города.

Вывод

Стоимость газового котла, его монтаж, эксплуатация и безопасная работа делают оборудование наиболее привлекательным на сегодняшний день. Фактически при установке вы все делаете самостоятельно, и только при подключении к газовой магистрали вызываете специальную службу.

Также на нашем сайте вы можете узнать информацию как установить дымоход в стене деревянного дома.

Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Требования к установке настенного газового котла в частном доме

Установкой настенных газовых котлов должны заниматься специалисты. Но многие домашние мастера хотят сделать это настоятельно. Но чтобы избежать штрафов и возможности возгорания, необходимо точно знать, как провести монтаж настенного газового котла на разные поверхности.

СодержаниеПоказать

Нормы установки газовых навесных котлов

Существуют нормативные акты, где указаны строительные правила по монтажу.

При монтаже нужно обязательно следовать нормам. Источник фото: strmnt.com

Вначале придётся выполнить все условия, прописанные в этих документах:

1. Позвонить газовщикам, чтобы специалисты проверили имеющиеся условия и в случае соблюдения правил разрешили соединение агрегата к центральной магистрали дома.
2. Правильно составить проект, чтобы избежать штрафа. Исключение – теплогенератор уже был смонтирован в доме и требуется только заменить его на идентичную модель.

Как только проект будет закончен, необходимо обратиться в органы госнадзора с бумагами. После проверки они выдают разрешение на монтаж настенного котла.

Затем надо выполнить еще нескольких обязательных условий — правильно выбрать высоту и соблюсти требования пож. безопасности.

Высота

При монтаже котла на стене нужно соблюсти правила подбора оптимальной высоты, указанных в СП. Там написано, что от пола до низа купленного котла расстояние должно быть 0,9 метров (минимальный показатель), но и не больше 1,2 метров. Важно отметить, что эти параметры используют для бойлеров, но газовщики часто предъявляют эти требования так же к котлам.

Важно соблюсти установленную газовщиками минимальную высоту, что высчитывается по расстоянию от трубы дымохода. В официальных нормативах указано, что аппарат настенного типа придётся обязательно делать опуск на 2 диаметра (минимальный показатель) дымохода.

Допустимые пределы установки теплогенератора – 0,8-1,8 от уровня земли.

Нормы пожарной безопасности при установке

Обустроенная котельная. Источник фото: th460.ru

Монтируя настенный газовый котёл в квартире, необходимо соблюдать нормы ПБ.

Поэтому нужно выставлять противопожарные разрывы (указаны минимальные показатели, которых следует придерживаться):

1. Расстояние от оборудования до стены – не меньше 10 см.
2. От противоположной стены – минимум 40 см.

В правилах пожарной безопасности четко прописано, что на оборудование необходимо устанавливать термоизоляционный щит, прикрепляя его к стене. Он обязан располагаться сразу под газовым котлом. Если придется монтировать дымоход через крышу, то необходимо тоже выставлять противопожарные разрывы.

Между помещением с одноконтурным настенным котлом и жилой частью необходимо поставить защитную негорючую перегородку. Она должна обладать повышенной степенью огнеустойчивости для безопасности домочадцев.
При подключении оборудования, необходимо использовать гофрированную металлическую трубу. Категорически запрещено покупать для монтажа котла резиновые шланги.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

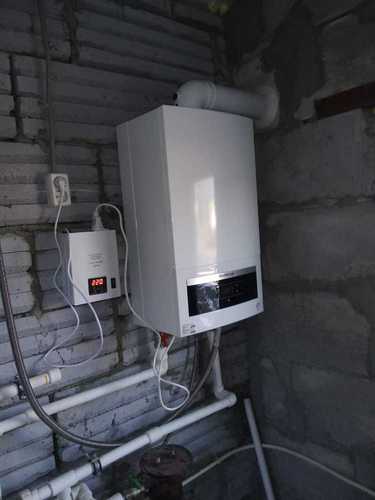

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором.

Безопасная установка настенных котлов

Важные соображения при размещении и установке котлов

Как поставщику надежных настенных креплений для инженерного сектора, зарегистрированного в газовой промышленности, нам часто задают вопросы о том, как решить общие проблемы с установкой, связанные с надежным креплением котлов. Некоторые из этих запросов поступают от незарегистрированных инженеров и заядлых энтузиастов DIY, поэтому мы подумали, что было бы полезно поделиться своими мыслями на более широкой основе.

Не делай этого сам (Не пользуйся услугами зарегистрированного подрядчика, не относящегося к газовой безопасности)

Мы искренне удивлены, что в наш технический отдел поступают звонки от обычных домовладельцев, которые рассматривают возможность замены старого котла и хотят получить совет о том, сколько креплений Corefix использовать.

Когда это происходит, вместо того, чтобы напугать их пугающими историями или упрекнуть, мы направляем их на страницу веб-сайта Gas Safe Register, которая намного лучше, чем мы можем, объясняет глупость этого.

Так говорят об инсталляциях своими руками;

«В мире растущих цен неудивительно, что каждый третий человек говорит, что сам установил бы газовый прибор, чтобы сэкономить деньги. Однако за некоторые вещи стоит платить, и газовая безопасность — одна из них.Если вы работаете с газовым прибором без регистрации, вы подвергаете себя и свою семью риску утечки газа, пожаров, взрывов и отравления угарным газом ».

Во многих случаях домовладельцы будут поручать работу тем, кто использует субподрядчиков для выполнения различных частей работы, и это может включать установку бойлера и системы отопления. На той же странице приведены отличные рекомендации по взаимодействию с главным подрядчиком или менеджером проекта, чтобы обеспечить безопасное выполнение любой газовой установки.

«Если вы работаете с газовым прибором без регистрации, вы подвергаете себя и свою семью риску утечки газа, пожаров, взрывов и отравления угарным газом».

У них также есть очень полезный информационный бюллетень о том, какие работы по закону может выполнять инженер, не зарегистрированный в Gas Safe. Фактически это говорит о том, что установка не может по закону выполняться незарегистрированным лицом, даже если они получат зарегистрированное лицо Gas Safe для проверки работы по завершении.

Если вы подумываете сделать это самостоятельно или нанять «знакомого мне парня», мы настоятельно рекомендуем вам перестать думать о DIY на этом этапе и обратиться к профессиональному зарегистрированному установщику газа. Дополнительную информацию см. В информационном бюллетене по газовой безопасности «Не делай сам с газом».

Где разместить котел

Во многих случаях, когда устанавливается новый котел, его местоположение часто определяется существующими трубопроводами, дымоходами и т. Д. Тем не менее, вы можете вносить значительные изменения в собственность, поэтому можно подумать о совершенно новом месте.Таким образом, в этом сценарии фактическое положение может быть вопросом выбора.

Производитель котла Baxi дает следующий совет:

«Ваш котел должен быть установлен внутри здания и может быть прикреплен к любой подходящей стене, достаточно прочной, чтобы выдержать его вес, когда он наполнен водой. Дымоход котла должен иметь возможность выходить наружу, либо через внешнюю стену, либо через крышу »

Этот совет действительно важен в начале вашего проекта, даже если вы только подумываете о перемещении котла, так как есть несколько вариантов, где вы найдете достаточно прочную стену.Скорее всего, это будет внешняя стена дома, которая обычно будет строиться из кирпича и блоков или, в некоторых случаях, особенно в старых домах, из сплошных блоков.

Любой из них позволит дымоходу проходить прямо наружу через стену, хотя в некоторых случаях вы можете удалить воздух из котла через крышу, если ваш котел расположен наверху.

Ни в коем случае не думайте о внутренних каркасных стенах, то есть гипсокартоне на деревянном каркасе, так как они не выдержат веса котла.Также следует проявлять осторожность с однослойными кирпичными или блочными стенами, так как вся нагрузка должна будет поддерживаться стеной, несущей вес, при этом вторичная стена не будет поддерживать устойчивость.

Даже если использование внешней стены ставит под угрозу желаемый дизайн кухни или занимает место, которое вы хотите использовать для чего-то еще, не поддавайтесь соблазну поставить «внешний вид» выше безопасности.

Еще один важный момент, о котором следует помнить, — это температура окружающей среды в помещении. Многие домовладельцы устанавливают котел в гараже или другом внешнем здании, но оно, как правило, не отапливается, и трубопроводы могут замерзнуть, если котел не будет использоваться в течение длительного периода в холодную погоду.

Как надежно закрепить котел

Традиционный метод крепления предметов к стене включает просверленное отверстие с какой-либо заглушкой или анкером для крепления винта. Обычно они называются пробками Rawl в честь Джона Джозефа Роулингса, который изобрел и продал на рынок Rawlplug еще в 1911 году. В наши дни большинство пробок сделаны из пластика и бывают разных размеров и стилей.

Наиболее важным моментом, который следует учитывать при выборе крепления, является то, что он должен обеспечивать устойчивый контакт с окружающим отверстием.Обычно это достигается за счет расширения заглушки при затягивании винта. В основном, глубина кирпича или блока составляет около 100 мм, что достаточно, чтобы взять якорь, который будет поддерживать котел или другой тяжелый предмет.

Тем не менее, вы должны также учитывать площадь вокруг заглушки, на которую будет опираться вес котла. Во многих случаях гипсовая штукатурка покрывает основную конструкцию стены, и она будет намного слабее, чем стена позади нее. Это может привести к деформации пробки или ее погружению в штукатурку при прикреплении груза, что ослабит общую целостность крепления.

Точечные и мазковые стены — проблемы

В современных зданиях распространенной практикой является использование так называемых точечных стен, где в качестве окончательной отделки используется гипсокартон на кусках бетона или реек. Это может усугубить проблему, упомянутую выше, потому что между внешней отделкой гипсокартоном и сплошной стеной позади есть зазор. В этом случае вес устройства лишь частично поддерживается заглушкой, вставленной в стену, а гипсокартон должен выдерживать остальную нагрузку.Чем больше нагрузка, тем выше риск деформации заглушки или провала гипсокартона в пустоту. Здесь вы найдете дополнительную информацию о безопасных креплениях для стен.

Здесь требуется крепление, которое надежно перекрывает этот зазор и распределяет вес по креплению, а это означает, что когда котел установлен, заглушка не сгибается и не перемещается, и риск обрушения гипсокартона устраняется.

Это принцип, лежащий в основе крепления Corefix, которое имеет стальной сердечник, перекрывающий пустоты и гарантирующий, что весь вес котла будет поддерживаться твердой стенкой сзади.

Скорость — это сущность

Особенно, если вы профессионал, тогда время, как говорится, деньги, и чем больше отверстий и заглушек нужно использовать, тем больше времени потребуется на выполнение работы. Поэтому имеет смысл выбрать анкер, который рассчитан на перенос тяжелых грузов, и не полагаться на использование нескольких креплений для выполнения работы. Corefix имеет безопасную рабочую нагрузку 90 кг при использовании всего четырех креплений, хотя они были испытаны на заводе до 250 кг, что достаточно для поддержки современного бытового котла.

Мы надеемся, что независимо от того, являетесь ли вы домовладельцем, продавцом или зарегистрированным инженером по безопасности газа, эта статья окажется для вас полезной и поучительной.

Дополнительную информацию см. В удобном техническом описании Corefix. Corefix доступен в размерах Trade или DIY в нашем интернет-магазине.

Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам. Вы можете написать нам по электронной почте или позвонить по бесплатному телефону 0800 130 3646.

Газовая настенная печь

| 5 шагов по установке настенного газового обогревателя

Холодное время года не за горами.К счастью, вы всегда можете использовать настенную печь, работающую на природном газе, чтобы ваш дом и офис оставались красивыми и теплыми. Однако, если у вас его нет, у вас могут возникнуть проблемы с установкой. Всегда можно нанять профессионалов. Но имейте в виду, что с приближением холодного сезона они могут быть недоступны, поскольку другие домовладельцы также нуждаются в их услугах. Вот почему вы должны знать, как установить настенное отопление самостоятельно. Мы подготовили простую 5-шаговую инструкцию по установке газового настенного обогревателя и обеспечению его надлежащего функционирования.

Шаг 1 — Подготовка

Выберите идеальное место, где вы собираетесь установить настенный обогреватель. Найдите внутри дома такое место, которое находится на подходящем расстоянии от дверей и окон для вентиляции. Кроме того, не забудьте проверить наличие электрических розеток, а также зону для прекращения вентиляции, а также маршрут газовой линии обогревателя. Если все это кажется вам слишком сложным, вы можете посмотреть здесь, чтобы помочь вам быстрее пройти через этот процесс.

Шаг 2 — Установка газового трубопровода

Поместите газопровод обогревателя на новое место. Перекрыть газовую линию, расположенную в запорном вентиле. Чтобы проверить новую газовую установку, закройте запорный вентиль. После осмотра вы можете подсоединить новый газовый трубопровод.

Шаг 3 — Прерывание вентиляционного отверстия

Ваш газовый настенный обогреватель поставляется с инструкцией или шаблоном, предоставленным производителем.Воспользуйтесь инструкцией или шаблоном, чтобы найти часть обогревателя, которая будет установлена ​​через стену вашего дома наружу. Сделав отметку, используйте сабельную пилу, чтобы вырезать отверстие.

Шаг 4 — Установите настенный обогреватель

Найдите места, которые вы отметили на стене. Вернитесь к руководству или шаблону еще раз, чтобы убедиться, что вы правильно расположили области. Выньте настенный обогреватель и часть вентиляционной трубы. Присоедините его к вентиляционной манжете нагревателя с помощью прокладок или герметика для каналов, в зависимости от того, что указано в процедуре установки вашего производителя.Установите настенный обогреватель на стену дома. Закрепите его с помощью крепежа для соединения блока так, чтобы вентиляционная труба выходила через стену наружу. Газовый клапан настенного обогревателя и газовая линия должны быть подсоединены к жесткому трубопроводу.

Шаг 5 — Установите заглушку вентиляционного отверстия

Наконец, выйдите из дома к обогревателю. Установите концевой фитинг вентиляционного отверстия на концевую часть приспособлений вентиляционной трубы.Используйте гальванизированные или оцинкованные крепежи, чтобы надежно прикрепить концевую часть вентиляционного отверстия к сайдингу.

ПОЗДРАВЛЯЕМ! Если вы дошли до последней части и не столкнулись с какими-либо проблемами, значит, вы успешно установили свой настенный газовый обогреватель. Теперь вы можете наслаждаться теплом и уютом дома в холодное время года.

Требования к помещению для установки настенного газового котла. Как повесить газовый котел на стену, как установить навесной газовый котел

Настенный газовый котел закрытого типа 24 Квт.На каком расстоянии от боковой стенки следует вешать горшок? Какими СНиПами мы руководствуемся в 2015 году?

Хороший вопрос, спасибо. В интернете по этой теме много заблуждений, будет полезно разобраться.

«Каким СНиП руководствуемся в 2015 году»? Как ни странно, нет, если мы говорим о Российской Федерации. В старом-добром СНиП 2.04.08-87, действовавшем в разных редакциях до 2002 г., в разделе «Газоснабжение жилых домов» было написано:

Мы видим, что расстояние между газовым настенным котлом и котлом стена 10 см при условии, что она сделана из негорючих материалов.Однако СНиП 87 года утратил силу, и сегодня вместо него действует СП 62.13330.2011. В новых правилах нет даже упоминания о расстоянии между котлом и стеной. Это логика, потому что современные газовые теплогенераторы сильно отличаются от тех, что были произведены четверть века назад. Корпус котла с закрытой камерой сгорания нагревается намного меньше. Единственный документ, на который сегодня точно можно положиться — это инструкция по установке и эксплуатации газового котла.Причем для каждой модели котла производитель указывает индивидуальные данные, например:

Настенные котлы Bosch серии Газ 7000W, как с закрытой, так и с открытой камерой сгорания, должны располагаться не ближе 10 см от стена, как по старым советским нормам

Котлы серии Beretta Ciao нельзя подвешивать ближе 3 см от боковой стены

Buderus Logamax plus можно устанавливать вплотную к стене

Все понятно — строго соблюдайте инструкции.Но изредка встречаются настенные газовые котлы, в инструкциях к которым нет указания минимально необходимого расстояния до стены. В этом случае для котлов с закрытой камерой сгорания советуем ориентироваться на позицию СП о необходимости обеспечения удобного обслуживания теплового агрегата. Обеспечить свободный демонтаж кожуха котла. Придется изучить конструкцию котла. На некоторых моделях, чтобы снять крышку, нужно открутить несколько винтов сбоку.Итак, вы должны оставить достаточно места на стене для установки отвертки, примерно 15 см. Рекомендуем подвешивать котлы, для которых не указано расстояние не ближе 10 см от стены, даже если нет необходимости в обслуживании. Ввод в эксплуатацию оформить будет проще, у инспектора вопросов не возникнет.

Однако следует учитывать, что отдельные регионы вправе принимать собственные нормативные акты (инструкции), частично заменяющие федеральные нормативные акты. Мы не знаем, что сегодня региональные нормы ограничивают расстояние от котла до строительных конструкций, но все же рекомендуем вам в любом случае проконсультироваться с местным отделением Министерства гражданской авиации.

Сейчас многие жители многоэтажных домов и в собственных домах устанавливают всевозможные отопительные приборы.

Наиболее распространены газовые. Но перед этим нужно посетить множество инстансов и получить разрешение.

Котел нельзя нигде устанавливать, для этого есть определенные правила

Требования к помещениям для установки газового котла в частном доме указаны в СНиП «Газоснабжение».

Обратите внимание, что в настоящее время документ не цитируется, но, тем не менее, содержит необходимую информацию для владельцев собственных домов.Дополнительные обязательные стандарты для монтажа изложены в разделе «О котельных».

Перед получением разрешения на подключение необходимо пройти определенные этапы согласования. Без согласования — подключение к газу невозможно.

Какие этапы согласования придется пройти:

• Первый этап касается технических условий. Для подключения к магистральным трубам нужно написать заявление в газовую инспекцию своего района. В заявке укажите расчетный почасовой объем газа, который вам нужен.Обработка документов занимает от 7 до 14 дней.
• Если утверждение положительное, вам будет предоставлен их список. условия, которые должны быть выполнены для подключения. Документ является официальным и представляет собой разрешение на установку оборудования с соблюдением всех норм безопасности и других требований.
• Далее разрабатывается спецпроект установки агрегата — «Газоснабжение». Это полная схема прокладки газовых труб от точки подключения в помещении до необходимых коммуникаций в городе.Для жилых домов разрабатывается дополнительная схема, на которой определенным образом показана вся конструкция труб до точки входа в жилье.
• Все чертежи проекта согласовывать в Горгазе. Из-за сложности трубопроводной системы на решение уходит от 7 до 90 дней.

При соответствующей проверке вы также должны предоставить:

• оригинальный технический паспорт приобретенного вами котла
• инструкция по эксплуатации того же котла
• сертификат соответствия ТУ
• результаты экспертизы соответствия аппарата всем нормам

Все документы предоставлены производителем проверяемого устройства.

Таким образом, если проект одобрен, он заверяется соответствующей печатью. Если проект не принят, вы получите документ с указанием причин отклонения проекта, а также список всех необходимых изменений для утверждения при повторной проверке.

• На легковоспламеняющихся поверхностях.
• В коридорах комнаты, будь то жилой дом или квартира.
• В ванной.
• В общежитиях.
• В помещениях без вентиляционных отверстий для проветривания.
• В подвале частного дома и на балконе.

В целом, основными условиями утверждения проекта являются:

• Площадь помещения, в котором будет размещен аппарат, должна превышать 4 м 2.
• Дверь в комнату должна быть шире 0,80 м., А высота потолка — более 2,5 м.
• Хорошее освещение (0,3 м 2 окон на 10 м 3 площади;
• Наличие трубопровода проточной воды.
• Стены комнаты должны быть оштукатурены и ровны.

Требования к стене кухни

Чаще всего газовый котел ставят на кухне, а для экономии места вешают на стену.

Но для этого также существуют определенные правила и нормы:

• Высота потолка должна быть более двух метров.
• Общие размеры помещения должны быть более 7,5 квадратных метров. м
• Наличие рабочей вентиляции и балкона.

Если нормы помещения не совсем соответствуют прописанным, то необходимо вызвать газовую инспекционную комиссию, чтобы они посмотрели и предложили установить котел.

Требования к напольному котлу

Напольные котлы важны для использования в частных домах, так как им необходимо специально оборудованное помещение.

Для установки напольного котла необходимо выполнение следующих требований:

• Наличие вентиляции под потолком.
• Площадь помещения под котельную не менее четырех квадратных метров. м
• Наличие герметичного дымохода.
• Отдельный электрический щит для освещения.

Стандарты деревянных помещений

Для установки агрегата существуют специальные требования к пространству для установки газового котла в деревянном доме.В частности, если устройство мощностью менее 60 кВт, в этом случае должно быть не менее 27 м3.

Установка котла в таком помещении разрешается при соблюдении всех требований. условия Например, вы можете установить его на кухне, повесив на деревянную стену.

При мощности устройства от 60 до 150 кВт его устанавливают исключительно в отдельном помещении, например, в подвале. Для установки стена и опора должны быть огнестойкими.

Подводя итог, можно сказать, что идеальным местом для размещения газового котла является кухня. Именно это место соответствует всем необходимым стандартам и при подключении к горячей и холодной воде сэкономит значительную часть ваших денег. Для тех устройств, которые размещаются на полу, по правилам необходимо отдельное помещение.

О выборе котла и расценках подробно рассказано в видео:

Установка навесного котла, как повесить газовый котел на стену

Установка настенного газового оборудования может создать определенные трудности, которые необходимо решить перед его установкой.Какие требования к этой газовой и пожарной службе? Что следует учитывать, если требуется установка в деревянном доме? Как повесить газовый котел на стену? Ниже приведены некоторые из наиболее распространенных ситуаций, которые могут значительно усложнить процесс установки и требуют знания требований и правил, касающихся установки газового оборудования.

Как повесить горшок на деревянную стену

Котел на деревянную стену Дерево — достаточно прочный материал, чтобы выдержать вес котла.Поэтому основной проблемой, как правило, является соблюдение требований по приданию поверхности огнеупорных свойств, на которую она устанавливается. Что для этого можно сделать?

1. Пришейте стальной лист к стене. Газовые настенные котлы крепятся на деревянной стене, в данном случае через железную прослойку. Для увеличения прочности соединения рекомендуется под простыню вшить планку 10 * 10 см.
2. Шифер лист. Этот материал также обладает хорошими огнеупорными характеристиками.Для придания эстетической ценности после укладки его можно облагородить керамической плиткой. Другой вариант — использовать для этой цели плиты ЦСП толщиной 2-3 см.

Анкер или другие крепежные материалы входят в стандартную комплектацию газового настенного оборудования. Повесить котел лучше всего с их помощью.

Как повесить котел на газобетонную стену

Отопительный котел на стену из пеноблоков Газобетон — это пористый строительный материал, который может трескаться, раскалываться, рассыпаться и т. Д.от чрезмерной нагрузки. Поэтому монтаж котла на газе на стену из газоблоков обычно осуществляется не анкерным методом, а с помощью сварочной конструкции. Лучше всего, чтобы металлическое основание в таком случае крепилось не на одной стене, а сразу на двух. Так давление распределяется более равномерно. Есть возможность обойтись без использования металлического каркаса, для этой цели можно применить:

1. Химический анкер Такой крепеж можно использовать для любых пустотных строительных материалов: пенобетона, пустотелого кирпича.
2. Винты. Специальные шурупы для газобетона представляют собой дюбель, в котором крепеж имеет резьбовую насадку.

Еще один возможный выход из этой ситуации — повесить подвесной котел на специально сделанную стену. В этом случае кладка выполняется из полнотелого кирпича, после чего поверхность оштукатуривается.

Как повесить котел на бетонную или кирпичную стену

На бетонную или кирпичную поверхность стены газовый котел крепится с помощью обычных анкеров, которые идут в комплекте с оборудованием.Основание из бетона и кирпича (исключение — пустотелое) достаточно прочное, что позволяет выдерживать значительные нагрузки. Поэтому установить настенный газовый котел в этом случае несложно. Основные требования при установке — это глухая стена, лучше всего несущая, а также строгое соблюдение отступов от пола и боковых стен.

На какой высоте установить настенный котел

Существуют определенные требования, на соблюдение которых обращают внимание работники газовой службы при оформлении разрешения на эксплуатацию изделия.Поэтому особое внимание уделяется следующим вопросам:

• Высота от пола. Настенные газовые котлы устанавливают на высоте не менее 1,2 м от уровня пола. Это требование самое строгое; остальному уделяется чуть меньше внимания.
• Расстояние от стен. Расстояние до ближайшей боковой стены должно быть не менее 25 см. Это пространство обеспечивает беспрепятственный доступ к зданию в случае необходимого обслуживания.
• Расстояние до других газовых приборов.Рекомендуемое расстояние до другой бытовой техники. Электроприборы, плиты не должны находиться в непосредственной близости. Правильная установка навесного газового котла в этом случае означает крепление его от них на минимальном расстоянии около 100 см. Хотя в некоторых регионах эта инструкция носит рекомендательный характер, газовая инспекция требует строгого соблюдения.
• Расстояние до выхлопа. По требованиям дымоходный канал не должен располагаться близко к трубе отвода газов в самом котле.Минимальное расстояние — два диаметра дымохода.

Первый пуск газового оборудования должен производиться в присутствии газового инспектора. Он проверит его работу и соответствие установки всем существующим нормам, после чего введет устройство в эксплуатацию.

И еще немного о правилах

установки навесного котла. Если нет возможности выделить под котельную отдельное помещение, в большинстве случаев для этих целей используют кухню.прихожая, санузел и др. Возможна установка навесного газового котла самостоятельно в другом помещении при условии:

• Помещение не жилое.
• Подвальные и полуподвальные помещения не используются, если это не предусмотрено техническим проектом здания.
• Площадь более 6 м².
• Высота потолка не менее 2,2 м, рекомендуется 2,4 м.
• В комнате окна с открывающимся окном.
• У двери есть выпускные клапаны.Циркуляция воздуха происходит в указанном объеме.

Хотя основные правила и положения, касающиеся установки, остаются неизменными, некоторые требования могут изменяться в зависимости от инструкций местной пожарной инспекции.

Подробнее о том, как правильно повесить газовый котел, может помочь сам газовщик. Соблюдение этих требований является необходимостью, направленной на безопасную эксплуатацию изделия.

http://avtonomnoeteplo.ru

Стоимость установки газового настенного обогревателя

Обновлено: апрель 2021 г.

15
