Как правильно сделать обрешетку на крышу под профнастил: Обрешетка под профнастил: выбор шага и монтаж

Содержание

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Кровельное покрытие профнастил, как и любое другое нуждается в качественной обрешетке. Именно на нее накладывается функция выдержать нагрузку профилированных листов и распределить ее равномерно по всей крыше. Главное требование к обрешетке она должна быть крепкой.

Обрешетка крыши под профнастил может быть собрана из досок или брусков. Разберемся более подробно о каждом этапе работы.

Расчет обрешетки

Прежде чем приступить к монтажу деревянной обрешетки под профнастил необходимо правильно рассчитать ее шаг. Строительные нормы, которые необходимо учесть при расчетах, указаны в СНиПе.

Если кровля имеет минимальный уклон, то необходимо установить сплошную обрешетку. В зависимости от толщины металла и характеристик покрытия шаг может быть увеличен до 40 см. Если уклон кровли средний деревянные доски устанавливаются на расстоянии от 30 до 50 см. Если крыша имеет большой уклон шаг обрешетки под профнастил выбирается максимальный – 300 см.

Сегодня выпускают профнастил отличающийся более высокой жесткостью. Для данного покрытия разрешается обрешетка с шагом в 400 см, при угле наклона кровли не менее 8 0.

На шаг обрешетки влияет и высота профнастила. Для частного строительства рекомендуется использовать материал с волной в 35 мм. В таком случае шаг может быть увеличен до 40 см. Если материал ниже, то обрешетка должна быть более плотной или сплошной. Соблюдая эти правила вы получите основание, обеспечивающее крышу нужной жесткостью.

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Вся работа состоит из следующих этапов.

Расчет необходимого древесного материала.
Чтобы избежать лишних материальных трат расчет нужного количество бруса необходимо произвести как можно точнее. Для этого измеряется длина и ширина кровельного ската. Затем каждое значение делится на шаг обрешетки. В результате получится количество необходимых метров пиломатериала. К полученным результатам нужно добавить метры, которые пойдут для дополнительную обрешетку для коньков, вентиляционных и дымоходных выходов, слуховых окон т.д.
Заказ и покупка доски.
Обрешетка кровли из профнастила прослужит долго, если собрана из качественного леса. Для работы подойдет материал качественно просушенный, не имеющий трещин и повреждений. Подходящими породами дерева являются ель и сосна.
Обработка древесины антисептиками.
Любая обрешетка будет эксплуатироваться в условиях повышенной влажности, поэтому антисептическое покрытие обязательно. Это защитит от влаги и образования грибка. По правилам пожарной безопасности брусья должны быть обработаны и антипиренами. Сегодня можно приобрести состав который будет выполнять одновременно две эти функции. Рекомендуем проводить обработку до сборки обрешетки.
Непосредственный монтаж.
Обрешетка для профнастила на крышу монтируется непосредственно на пароизоляционный и гидроизоляционный слой. Вначале расположение брусьев необходимо разметить, а затем провести установку верхних элементов возле конька и поперечных брусьев внизу. Крепятся деревянный каркас с помощью гвоздей. Длина гвоздей должна быть в три раза больше, чем толщина доски обрешетки. Только при таком подходе крепление выдержит ветровые нагрузки.Основание под обрешеткой может быть и бетонным, в этом случае крепление осуществляется дюбелями.

Обращаем внимание что основная доска (та которая крепится в нижней части параллельно карнизу) должна иметь толщину больше остальных. Толщины доски выбирается в зависимости от высоты волны профнастила и его толщины. Данные доски защитят кровли от сильного ветра.

После того как основные элементы собраны по торцевой части устанавливают ветровые доски. Их уровень будет выше. Следующий монтаж продолжается снизу вверх. Все работы рекомендуется проводить в сухую погоду. При намокании древесный материал более подвержен деформированию.

Как сделать обрешетку под профнастил по старой кровле

Никаких особых отличий в данной работе от выше описанной нет. Но нужно отметить что многие не добросовестные кровельщики, желая больше заработать могут обманывать заказчиков. Для примера могут требовать убрать рубероид, ссылая на то что под профнастилом не будет свободного движения воздуха. Но профнастил материал который за счет своей конструкции (наличие волн) обеспечит крыше необходимую циркуляцию воздушных потоков.

Обрешетка односкатной крыши под профнастил и ее особенности

Односкатная кровля – самая простой вид крыш. Для монтажа обрешетки используют бруски сечением 3*10 или 3*7 см. Шаг – 25 см. Если кровля имеет угол наклона менее 10 градусов, то потребуется сплошная обрешетка. В случае с односкатной кровлей для ее монтажа допускается использовать OSB плиты.

О том, как сделать обрешетку под профнастил более наглядно можно узнать из видео ниже.

Добавить комментарий

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:
— Прочность
— Универсальность
— Долговечность
— Легкость
— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

Для гофрированного листа марки С20 обрешетка должна быть сплошной
С35 — шаг не более 30 сантиметров
С10 — сплошная обрешетка
С21 — стандартная, с шагом 30 см
С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

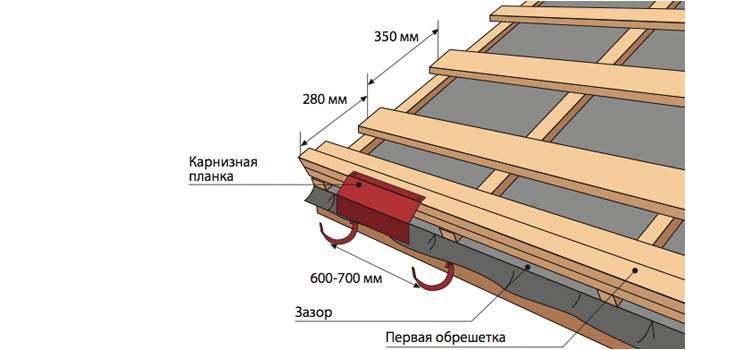

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

Как правильно сделать обрешетку для кровли из профнастила своими руками

Профнастил является универсальным строительным материалом, позволяя обустроить кровлю. Для обеспечения надежной, функциональной и долговечной кровли необходимо правильно рассчитать вес и делать ее монтаж, уделяя особое внимание обрешетке. Именно она создает жесткость и прочность конструкции. Мы расскажем, как правильно делается обрешетка под профнастил своими руками.

Преимущества крыши из профнастила

Имея небольшой вес, а соответственно, небольшую нагрузку на стропильную систему, листы профнастила имеют огромное преимущество среди прочих материалов. Они позволяют монтировать прочную и долговечную кровлю, способную защитить от снега и дождя крышу даже с небольшим уклоном. Этот материал экологичен и безопасен для здоровья человека. Гофра придает жесткость листам, позволяя противостоять ветру. При монтаже саморезы вкручиваются только в во впадину, они имеют резиновые шапочки, защищающие поверхность от повреждений. Крышу из профнастила можно смонтировать самостоятельно своими руками, не имея специальной квалификации.

Как правильно рассчитывается обрешётка под профнастил

Под кровлю из профнастила требуется обустраивать обрешетку, которая представляет собой уложенные вплотную или перпендикулярно стропильной системе деревянные брусья или доски. Частота и шаг обрешетки зависит от марки профнастила, а конкретно от его характеристик, угла наклона крыши и предполагаемых нагрузок, а также от поперечного сечения досок.

Более подробно зависимость шага обрешетка от марки профнастила можно посмотреть в таблице ниже:

Например, в частном строительство целесообразно использовать профнастил высотой 35 мм толщиной листа 0,6-0,7 мм. Он монтируется на обрешетку с шагом до 1,5м, позволяя выдерживать нагрузку весом до 600 кг из расчета на 1 кв.м. Такую крышу можно будет безболезненно чистить от снега или ремонтировать, но конструкция повышенной прочности, естественно, более дорогая, чем с меньшей жесткостью.

При расчете пиломатериала учитывают, что у конька и карниза монтируют по 2 доски для дополнительной жесткости. Также усиливают места примыкания к печной трубе, окнам, вентиляционным коробам. Полученный результат увеличивают на 10%, поскольку в процессе монтажа материал придется подрезать, а его часть уйдет в отход.

Типы обрешеток:

1. С обычным шагом — расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.

2. Сплошная обрешётка — зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП.

3. Разреженная обрешётка — с шагом обрешётки от 50 до 75 см, а иногда и больше.

Предварительная обработка пиломатериала

Обрешетка выполняется из необрезной или обрезной доски толщиной не менее 50 мм. Нужно применят только хорошо просушенный материал из ольхи, бука, ели, сосны. Материал можно использовать не фугованный, но он должен быть прямолинейным и непокоробленным. В процессе эксплуатации обрешетка сталкивается с повышенной влажностью, потому для предупреждения загниения или поражения грибком материал обрабатывают антисептиком. Кроме того, специалисты рекомендуют обработать брусья специальным составом для огнебиозащиты, что позволяет защитить от описанных повреждений и обеспечивает противопожарную безопасность.

Монтаж обрешетки под профнастил своими руками

Прежде чем начать монтировать обрешетку, необходимо на стропильную часть уложить гидроизоляцию, используя рубероид или другой специальный гидронепроницаемый материал. Крыша из профнастила должна быть хорошо вентилируемой, для этого сверху на гидроизоляцию набивают бруски сечением 50х50мм. Эта контробрешетка и создает специальный вентиляционный зазор.

На контробрешетку набивают доски или бруски обрешетки строго горизонтально параллельно карнизу. По краям ската натягивают и закрепляют веревку, чтоб упростить монтаж и контролировать горизонтальность. Обрешетка крепится скобами или гвоздями, а на бетонное основание крыши она монтируется с помощью дюбелей.

По торцам ската крыши устанавливают ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил дальше следует выполнять по направлению снизу вверх. Каждый брусок крепят к каждому стропилу на один гвоздь. Для крепления доски к стропилу используют два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине необходимо только на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге нельзя стыковать обрешетку соседних ярусов.

шаг деревянной обрешетки и крепление профлиста к ней на крыше, шаг стропил для профнастила односкатной крыши

Профнастил – материал легкий, ровный, комфортный в монтаже, а значит, востребованный. С ним действительно несложно работать, но только если выбрано правильно крепление и грамотно подготовлено основание. Основание – это, в том числе, обрешетка. Если сделать ее недостаточно частой, листы прогнутся, если выбрать неправильный материал для ее конструирования, она также не вынесет профнастила и не будет качественным основанием.

Особенности

Обрешетка имеет две основные функции – выполнять роль основания под фиксацию финишного материала, а еще быть прослойкой между гидроизолятором и наружным кровельным слоем. Особый настил образует вентканал, не позволяющий кровельному полотну усугублять свое состояние конденсатом, подвергаться гниению и существенно снижать срок своей эксплуатации.

Обрешетка под профнастил по традиции сооружается из дерева, но встречаются и варианты из металла или железобетонных плит.

Металлическую конструкцию выбирают, если листы профнастила толще 0,7 мм и если уклон ската совсем мал.

К слову, еще до составления расчетов следует сориентироваться в марках применяемого материала, продумать уклон кровли. Непременно берутся для рассмотрения снеговые и ветровые нагрузки в актуальном регионе.

Обрешетка может быть двух видов.

Деревянная. Для нее берется брус либо обрезная доска хвойных пород. Это дешевле металлоконструкции практически всегда, да и проще в монтаже.

Металлическая. По эксплуатационным качествам она во многом лучше деревянной – помогает понижению ветрового давления, организует свободный доступ к элементам кровли, не горит и не гниет, обладает идеальной гладкостью.

При строительстве обрешетки помимо уклона кровли заранее определяется длина волны и толщины будущего покрытия. От этого будет зависеть шаг обрешетки. Производители профнастила обычно не ленятся и отмечают в сопровождающих документах список требований к укладке материала. Например, в загородном строительстве обычно предпочтителен профнастил с профилем, имеющим высоту 35 мм, выполненном из стального листа толщиной 0,7 мм. И данный материал отлично стелется на обрешетку, составленную с шагом в полтора метра (с учетом того, что кровля просчитана на нагрузку до 600 кг на квадрат). По данной крыше можно безопасно передвигаться при ремонте или необходимой очистке.

Типы настила

Устройство убедительно уложенной кровли подразумевает использование разных видов обрешетки: стандартной, разреженной, простой. Выбор типа каркаса зависит от климатических условий региона, уклона крыши и, конечно, марки профильного листа.

Сплошной

Обычно данный тип каркаса делают на крышах, имеющих минимальный уклон скатов (до 15 градусов). И это с учетом того, что используются профилированные листы марок С8, С10 и С20. Такой материал не отличает высокая степень жесткости. Этот же вид обрешетки применяют, если работать приходится на проблемном секторе кровли – например, по периметру мансардных окон. Обрешетка помогает усилить данную конструкцию.

Шаг сплошной обрешетки не имеет четкого регламента. Важно оставить достаточный зазор, примерно в 1 см максимум, между соседствующими досками. Почему нужно сохранять такое расстояние: материал имеет свойство менять размеры под влиянием термовлажностных показателей.

Если такого компенсационного зазора нет, есть риск деформации дерева, состоятельность обрешетки будет под угрозой.

Разреженный

Эта конструкция считается оптимальной для особенно жестких профлистов, маркированных HC-35 и выше. У такой обрешетки шаг составит до 1000 мм (но не меньше 600). Для стандарт-профлиста такой интервал недопустим, даже если крыша оснащена немаленьким уклоном.

Такой тип обрешетки использует пиленые деревянные бруски и жерди. Основное к ним требование заключается в минимальной влажности, не выше 20%, а также в отсутствии разного рода деформаций, сучков и изгибов.

Эту обрешетку надо обязательно обработать антисептиком, можно и антипиреном.

Кроме того, разреженный тип настила использует П-образные оцинкованные профили. Данную обрешетку обустраивают в один или два слоя, но именно под профнастил достаточно одного слоя.

Обычный

Так говорят про обрешетку, частота досок в которой равна от 200 до 500 мм. Такую каркасную разновидность задействуют, если нужно укрыть крышу, имеющую наклон от 15 градусов. Используется профнастил С10, С20 и С21.

Расчет материалов

Устройство кровельного покрытия из профильных листов для односкатной, двускатной крыши требует качественного расчета обрешеточного интервала, который зависит от некоторых факторов.

Климатические условия. Выбор идеального угла ската строится относительно актуальных ветровой и снеговой опасности. Чем круче сама кровля, тем легче с нее сойдет снег, уйдет вода (как от дождя, так и талая). Но для конструкций, имеющих крутой уклон, и стройматериалов придется взять больше, то есть рассчитать количество материалов под новые условия. К примеру, на крышу под углом в 45 градусов понадобится в полтора раза больше пиломатериалов, чем на обустройство плоской крыши. В местностях, где снега в сезон много, а ветра мало, можно делать крутые крыши. А там, где ветра серьезные, лучше делать пологие крыши.

Уменьшение угла наклона. Требует уменьшения шага между структурами обрешетки. Если так не сделать, покрытие прогнется после первого же снегопада. На пологих крышах снежного покрова собирается очень много, и он, особенно в мокром виде, точно не легковесный. На крутой кровле интервал может достигнуть 900 мм, но конкретные цифры будут зависеть от маркировки профнастила.

Впрочем, не все считают, что размеры шага следует серьезно рассчитывать. На некоторых строительных форумах мастера (чаще анонимные) уверяют, что опытный мастер сделает все «на глаз». Но это опасный путь.

Если не произвести расчеты, стоимость кровли элементарно может быть повышенной.

Наконец, что опаснее, крыша может не выдержать первого же серьезного снегопада, а то и ветра. И если такой кровле понадобится ремонт, передвигаться по ней будет проблематично.

Остальные расчеты мало сопоставимы с цифрами, они касаются расчетов на качество материала – из чего делать обрешетку, чтобы и не очень дорого вышло, и в прочности конструкции не было сомнений. Если это дерево, то лучше остановить выбор на дубе, ольхе или ели. Материал должен быть просушенным идеально, не иметь трещин, визуально быть ровным и однородным. Перед тем как монтировать деревянные элементы, их покрывают специальными антисептиками и составами, которые помогают избежать гниения.

А вот чтобы рассчитать, сколько этого качественного дерева понадобится, следует опираться на ширину и длину ската, определяя сам шаг. И в ход идет элементарная математика. Не забыть бы и о том, что вдоль конька и карниза также крепят доски, от которых и отсчитывается шаг. В области вентокон, труб и других дополнительных элементов обрешетка обязательно усиливается.

Также немаловажно, что расчет количества дерева предполагает частичную утрату материала, что будет выброшен в виде обрезков. Потому к уже подсчитанному количеству дерева придется добавить порядка 15% запасного материала.

Монтаж

Самый ответственный этап – монтаж. Установку обрешетки сначала нужно «прокрутить в голове», то есть теоретически понять, как будет проходить монтаж, из каких частей он состоит. Когда общая схема понятна, переходить к практике легче.

Пошаговая инструкция по монтажу обрешетки своими руками поможет в работе.

Произведение расчетов и закупка материалов. Точные расчеты позволят сэкономить, не потратить лишнее (и деньги, и время на потенциальную переделку). Измерять предполагается ширину и длину ската, каждое из измеренных значений делится на выбранный интервал обрешетки. К полученному количеству прибавляется материал, который предстоит применить для обязательной сплошной обрешетки в зоне дымохода и тому подобных элементов. Приобретенный материал проходит обработку антисептиком и средствами для отталкивания влаги.

Сбор основных элементов каркаса. Предполагается, что конек и стропила уже на месте – обрешетка и связанные с ней элементы монтируются уже на них.

Укладка гидроизоляции. Этот материал, как правило, фиксируется строительным степлером и скобами.

Закрепление брусков к стропилам. Это бруски 50 на 50 мм, за счет которых организуется вентиляционный зазор. Он нужен именно для профлиста.

Укладка дополнительной полосы гидроизоляции. Она прокладывается в коньковом секторе. Гидроизоляционная полоса защитит коньковую часть от воды.

Крепление крюков, необходимых для монтажа желоба водоотведения.

Монтаж контробрешетки. Начинается крепеж досок к прибитым заблаговременно брускам. Используются для этого саморезы. Сначала элементы ставятся возле карниза, потом, с учетом просчитанного шага, устанавливаются остальные части обрешетки.

Разметка на брусках. Она наносится для удобства, чтобы обозначить шаг деревянной обрешетки. Впрочем, воспользоваться можно и бечевкой.

Фиксация досок. Для этого берутся гвозди или саморезы, их длина в три раза больше, чем толщина доски обрешетки. Если выбрать другие размеры крепежа, ветровая нагрузка может быть критичной для конструкции. Но если ситуация предполагает, что обрешетка должна сращиваться по длине, стыки предложено располагать на опоре (а ею будет брусок). Это тот самый брусок, что ранее закреплялся на стропилах. Эксперты не советуют соединять два соседних ряда параллельно. Это значит, что стыки следует располагать в шахматном порядке. Данные обстоятельства работают на надежность кровли.

Вдоль коньковой части тоже закрепляются бруски обрешетки.

Полезными могут быть и экспертные советы, которые помогут грамотно сэкономить на обрешетке, не ухудшив качества будущей конструкции.

Применять следует доску рабочего сечения. И это действительно выгодно: данные доски равны пиломатериалам первого сорта, но поперечное сечение имеют на 5 мм меньше. То есть в одном кубическом метре самих досок будет больше, а, следовательно, экономия на дереве может составить все 20%.

Распиловку приобретать не в разгар сезона. И это тоже логично – в это время на нее спрос меньше, а значит, можно рассчитывать на приличные скидки. Да и вылежавшаяся за зиму древесина считается удобной в сортировке: порча и деформация сразу бросается в глаза.

Покупать материалы оптом, который всегда дешевле. Это касается и черновых, и основных пиломатериалов.

А вот покупать доски более низкого сорта далеко не всегда выгодно. Хоть разница в цене и искушает, но все же низкосортный продукт требует последующей серьезной обработки: ее потребуется подрезать, выторцевать все сучки, отшлифовать. А это тоже затратные мероприятия в отношении и времени, и сил, и средств.

Следует разрешить и спорные вопросы о контробрешетке под профнастил, ведь не все согласны с тем, что она нужна.

Но специалисты советуют не отказываться от контробрешетки.

Ее необходимость обусловлена рядом аспектов.

Данного рода кровля в особенности нуждается в свободном поступлении воздуха. Уложенная поверх гидроизоляции контробрешетка организует тот самый вентпроход, следовательно, кровельные элементы защищены от деформации и гниения. Актуальность данной информации повышается, когда кровлю решено покрывать профнастилом с низкой волной.

Контррейкам удается поддержать гидроизоляцию, не дать материалу провиснуть. Контробрешетка также помогает гидроизолятору остаться ровным, не упустить должного уровня натяжения и отлично справиться с собственной задачей.

Если стропила обработаны недостаточно качественно, прибитые по ним контррейки, выровняют несущие кровельные элементы.

Наконец, данная система не даст шансов контактировать гидроизолятору с обрешеткой, а значит, конденсационные накопления, вышедшие из утеплителя, без проблем стекут в капельник. То есть вреда системе и изолятору нет.

Укладывается контробрешетка без особых сложностей. После того как уложен гидроизолятор, по верхнему краю вдоль стропил набивают планочки (их готовят заблаговременно). Ширина брусков немногим меньше того же параметра несущих стропил, а толщина достигает 4 см. Бруски заготавливают так, чтобы по параметрам высоты ската легли 3 планочками с промежутком в 15-30 см.

Крепление профлиста

Когда обрешетка сооружена окончательно, пора крепить профлист. Для крепления полотен потребуются специальные саморезы, основанные на резиновой прокладке. Сколько именно потребуется крепежа, можно подсчитать заранее: на 1 квадратный метр приходится не меньше 5 саморезов. Листы укладываются снизу вверх, верхнее полотно должно буквально по краю прикрывать нижнее.

Так делают, чтобы излишки воды не застаивались в стыках, а спокойно стекали с крыши.

Какой будет ширина нахлеста, решается в зависимости от угла кровельного наклона. Листовые стыки обязательно обрабатываются битумной мастикой, обеспечивающей нужный показатель гидроизоляции.

Крепеж профильного настила к основе предполагает, что саморезы будут вкручены в нижнюю гофру, в зонах нахлеста – в верхнюю. Крепить на продольных стыках надо для того, чтобы защитить конструкцию от ветрового срыва, и для того чтобы выровнять кровлю. Все же крыша должна быть визуально однородной.

Если же выбран металлический вариант, фиксация листа может быть немного затрудненной. И дело в характеристике самого металла. Следует напомнить, что целесообразно для обрешетки брать исключительно профили с толщиной металла не выше 2 мм, если металл толще, нагрузка на стропильную структуру будет чрезмерной. Отсюда вывод и по саморезам: они имеют на конце сверло, разрешающее вкручивать их в металл без создания отверстий только тогда, когда толщина его не будет выше 2 мм. Чтобы процесс не был бесконечно трудоемким, прикрутить профнастил можно только к такой «облегченной» металлической обрешетке. Остальные варианты (с более толстым металлопрофилем) не просто использовать не очень правильно, но и опасно.

К крепежу также предъявляются свои требования: если уплотнительные прокладки, которыми оснащены саморезы, пересыхают и растрескиваются, кровля будет протекать. Потому следует приобретать фирменный крепеж с клеймом бренда на головке. Сомнительные саморезы могут обернуться потерей качества всей конструкции обрешетки с закрепленным профлистом.

Как сделать обрешетку под профнастил, вы узнаете в следующем видео.

Шаг обрешетки для кровли из профнастила

Обрешетка — конструкция из плоских деревянных досок или брусьев, необходимая для правильной укладки кровли. Благодаря ней кровельный материал надежно держится, а вес его равномерно распределен. Поскольку монтаж профнастила не составляет особого труда, его часто делают своими руками без помощи сторонних мастеров. При всей простоте устройства крыши, важно сперва ознакомиться с тонкостями, такими как необходимое расстояние между брусьями каркаса. Расстояние это зависит от наклона крыши и выбранного вида профнастила и называется шагом обрешетки.

Деревянные доски для обрешетки должны иметь ширину не более 15 см и толщину 2-5 см. Подходят брусья из сосны, ели, бука или ольхи, предварительно высушенные и покрытые слоем защиты от плесени, грибка и насекомых. Для сплошной обрешетки используются листы фанеры, ДСП. Как листы, так и доски должны быть гладкими и ровными.

Обработку брусьев лучше осуществлять до монтажа — так эффективнее. Монтаж обрешетки рекомендуется проводить в сухую теплую погоду, чтобы доски не деформировались от влаги.

Монтажу обрешётки предшествует возведение стропил и прокладка изоляционных материалов. Стропила, как и обрешётка, собираются из сухих деревянных брусьев желательно хвойных пород. Если речь идёт о кровле промышленных объектов, то стоит сделать выбор в пользу металлического основания.

После установки стропил необходимо позаботиться о тепло-гидроизоляции, поскольку конденсат способен значимо сократить срок службы кровли.
Между стропильными ногами закладывается теплоизоляционный материал, затем вся эта конструкция накрывается плёнкой. Заметьте, не туго обтягивается, а именно накрывается.

Обеспечьте паро-гидроизоляционной плёнке небольшое провисание на 1,5-2 см.

Изоляционная мембрана крепится к стропилам с помощью строительного степлера. Герметичный стык между листами обеспечивается клейкой лентой. Рекомендуемый нахлест пленки 1-1,5 см.

Сверху неё вторым слоем устанавливаются деревянные брусья, дублирующие стропила — каркас контробрешетки. Они выполняют две функции: закрепляют изоляционный слой и являются основанием непосредственно для обрешётки.

Дальнейший монтаж кровли имеет свои тонкости. Важным моментом является шаг обрешётки.

Шаг обрешетки

Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.

Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.

Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.

Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
Для угла ската 15^о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
Для угла ската от 15 ^о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.

При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.

Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35^о и двускатных крыш с углом наклона более 45^о.

Для кровли профнастилом С-10 крыши с углом менее 15^о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
Для кровли скатов с углом менее 15^о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.

Вид профнастила	Толщина листа	Угол уклона	Шаг обрешетки
С-8	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	>15^о	до 30 см
С-20	0,5 — 0,7 мм	о	сплошная обрешетка
С-20	0,5 — 0,7 мм	>15^о	до 50 см
С-21	0,5 — 0,7 мм	о	до 30 см
С-21	0,5 — 0,7 мм	>15^о	до 65 см
С-44	0,5 — 0,7 мм	о	50 — 100см
НС-35	0,5 — 0,7 мм	о	до 50 см
НС-35	0,5 — 0,7 мм	>15^о	до 1 м
Н-60	0,7 — 0,9 мм	>= 8^о	до 3м
Н-75	0,7 — 0,9 мм	>= 8^о	до 4м

Такие правила обусловлены предполагаемыми нагрузками на крышу. Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.

Обрешетка под профнастил — выбор, расчет, технология установки

Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций.

Блок: 3/10 | Кол-во символов: 828
Источник: https://astgift.ru/obreshetka-pod-profnastil-5/

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Блок: 3/7 | Кол-во символов: 3116
Источник: https://krysha-expert.ru/obreshetka-kryshi-pod-profnastil

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

Несущий (маркируется литерой Н).
Стеновой (С).
Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

для монтажа кровельной системы;
для устройства межэтажных перекрытий;
для отделки фасадов;
для изготовления стеновых перегородок;
для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Блок: 2/4 | Кол-во символов: 1228
Источник: http://kryshagid.ru/profnastil/obreshetka.html

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

на стропильную систему стелется пароизоляционный материал;
вдоль стропильных ног набивается брус контробрешетки;
поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Блок: 4/4 | Кол-во символов: 3190
Источник: http://kryshagid.ru/profnastil/obreshetka.html

Крепление обрешетки под профнастил

Для того чтобы кровля была надежной и долговечной, необходимо установить правильную обрешетку под профнастил. Перед началом работ особое внимание стоит уделить строению пирога кровли. Чтобы защитить стропила от разрушения под воздействием влаги, нужно постелить поверх них гидроизоляционный слой из рубероида или непроницаемой для воды мембраны. Контробрешетка из бруса 50×50 мм, размещенная поверх стропил, позволит создать вентиляционные зазоры, чтобы каркас крыши продувался и не начинал гнить.

К контробрешетке крепят основную обрешетку. Она представляет собой прибитые параллельно карнизу крыши бруски или доски. Для удобства работы можно натянуть веревку, чтобы можно было контролировать горизонтальность монтажа досок. Однако лучше все-таки воспользоваться деревянным шаблоном.

Для фиксации деревянной обрешетки принято использовать гвозди или крупные строительные скобы, а вот в случае с металлическим каркасом – потребуются саморезы. В случае если основа крыши состоит из бетона, вам понадобятся дюбели.

Сначала в самой нижней точке ската крыши строго параллельно краю устанавливают основную доску обрешетки. По толщине она превосходит все остальные элементы данной конструкции. Данный параметр определяется высотой волны профнастила и длиной крепежных элементов, которыми кровельный материал будет фиксироваться на обрешетке. В торцевых частях крыши потребуется установка ветровых досок (про «Зачем нужна ветровая планка для профнастила и как её правильно установить»). По высоте они будут превосходить все прочие детали обрешетки на величину гофры профлиста.

Крепление досок для обрешетки крыши под укладку профнастила выполняется, начиная с нижней точки по направлению к коньку. Бруски к каждому стропилу прибивают одним гвоздем – этого достаточно. А вот для надежного крепления досок потребуется по два гвоздя на каждое стропило, поскольку из-за большей, чем у брусков ширины, их может вывернуть, что приведет к деформации кровельного материала. По длине два соседних элемента нужно стыковать на стропильной ноге с помощью гвоздей или скоб. Обратите внимание, что стыковка элементов соседних ярусов не должна выполняться на одном и том же стропиле.

Блок: 5/5 | Кол-во символов: 2255
Источник: https://kryshadoma.com/profnastil-proflist/kak-sdelat-obreshetku-kryshi-pod-profnastil-uchityvaem-shag-i-pravila-montazha.html

Видео-инструкция

Блок: 5/5 | Кол-во символов: 69
Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/obreshetka-pod-profnastil.html

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Устройство обрешетки

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Блок: 4/5 | Кол-во символов: 1774
Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/obreshetka-pod-profnastil.html

Кол-во блоков: 13 | Общее кол-во символов: 14823
Количество использованных доноров: 5
Информация по каждому донору:

https://krysha-expert.ru/obreshetka-kryshi-pod-profnastil: использовано 2 блоков из 7, кол-во символов 4912 (33%)
https://astgift.ru/obreshetka-pod-profnastil-5/: использовано 2 блоков из 10, кол-во символов 1166 (8%)
https://kryshadoma.com/profnastil-proflist/kak-sdelat-obreshetku-kryshi-pod-profnastil-uchityvaem-shag-i-pravila-montazha.html: использовано 2 блоков из 5, кол-во символов 2484 (17%)
http://kryshagid.ru/profnastil/obreshetka.html: использовано 2 блоков из 4, кол-во символов 4418 (30%)
http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/obreshetka-pod-profnastil.html: использовано 2 блоков из 5, кол-во символов 1843 (12%)

как правильно сделать обрешетку крыши под профнастил

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Обрешётка под профнастил

Возведение крыши — цикл работ, от которых зависит не только долголетие всего здания и комфортность проживания в нём, но и безопасность обитателей. Поэтому методы и технология строительства жёстко регламентируются нормативными документами, ключевыми из которых являются СП 17.13330.2011 — актуализированная редакция сборника II-26–76 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия» — дополненный и отредактированный вариант предписаний 2.01.07–85*.

Согласно строительным нормам профнастил можно укладывать на любых по форме крышах. И всё же для жилых зданий рекомендуется выдерживать минимальный уклон скатов от 12°. На более пологих конструкциях (6–12°) строительные эксперты советуют монтировать водонепроницаемый слой под листами, хотя при покрытии из профнастила наличие его не является обязательным, или же делать герметизацию поперечных и продольных соединений гофрированных плит.

Строительные нормативы не ограничивают конфигурацию кровель под профнастил, но оговаривают минимальный уклон — от 12°

Обрешётка — один из элементов кровельного пирога — основа для покрытия, которая может быть в виде металлических прогонов либо деревянных досок и брусков, уложенных сплошным настилом или же с определённым шагом, обусловленным типом профиля и уклоном кровли. При набивке обрешётки большое значение имеет правильный расчёт сечения материалов в зависимости от предполагаемых нагрузок соответственно СП 20.13330.2016.

Высота и толщина профиля, уклон и размеры крыши, а также климатические воздействия влияют на выбор материала для обрешётки — металл или дерево

Обрешётка выполняет ряд важных функций:

предотвращает провисание кровли;
перераспределяет и равномерно передаёт на стропила нагрузки;
обеспечивает прочность кровельной конструкции;
повышает несущую способность крыши, а также её тепло-, звуко- и гидроизоляционные свойства.

Но помимо ключевых обязанностей, обрешётка вместе с торцевыми комплектующими деталями играет ещё одну значимую роль — регулирующую, благодаря чему можно откорректировать небольшие отклонения в геометрии скатов, возникшие при монтаже стропильной системы. В связи с этим после сборки стропильного каркаса перед укладкой кровельного пирога обязательно нужно сделать контрольный замер скатов по диагоналям. В случае расхождений с проектными значениями отбить на скатах фигуру с приемлемыми допусками и уже относительно неё вести разметку.

Регулирующая роль обрешётки даёт возможность исправить отклонения в геометрии скатов с проектными значениями

Видео: определение геометрии скатов

Конструктивно обрешётка под профилированные листы бывает:

однослойной;
двухслойной.

А по создаваемой поверхности:

сплошной;
разреженной (пошаговой).

Обычно используется однослойная разреженная обрешётка, которая сложнее в монтаже, но не утяжеляет конструкцию и даёт возможность сэкономить на материалах. Сплошная обрешётка (с зазорами 1–2 см) набивается под профиль с невысоким гофром, вокруг мансардных окон, вентиляционных и дымоходных труб, пожарных люков и в прочих местах, где необходима дополнительная жёсткость основания.

Двухслойная обрешётка состоит из несущих брусьев, набитых к стропильным ногам параллельно коньковому хребту (нижний слой) и верхнего слоя из тёса, ОСБ плит, фанеры, обрезных или шпунтованных досок, уложенных перпендикулярно или под углом 45° относительно первого слоя и прикреплённых к нему. Обычно такой тип обрешётки собирают в целях экономии пиломатериалов при обустройстве кровельной конструкции с большим шагом стропил или же когда нужно выровнять погрешности при возведении стропильного каркаса.

При большом давлении на кровлю обустраивают двойную комбинированную обрешётку, где нижним слоем выступает металлическая конструкция, а верхним — древесина, фанера или стружечные плиты, что позволяет создать прочную основу под профнастил.

Комбинированная конструкция из металла и древесины создаёт прочную основу, способную выдержать большие нагрузки

Выбор обрешётки зависит от толщины металлопрофиля, высоты волны, формы крыши, уклона кровли и качества обработки покрытия. Поэтому кроме нормативных документов, немаловажно при выборе руководствоваться инструкцией производителей профлистов, где указаны специальные требования к монтажу выпускаемой продукции.

Видео: мансардная крыша — утепление и монтаж обрешётки

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

Для чего необходима обрешетка?

Если установка обрешетки сделана правильно, то это главное условие надёжности и прочности кровли. Обрешётка для профнастила монтируется не так уж и сложно, но тем не менее соблюдение правил и норм обязательно.

Обрешёткой называют как бы каркас, как правило это уложенные перпендикулярно стропильным ногам брусья из дерева.

За счёт прикрепления профнастила к обрешётке, даёт возможность распределения нагрузки на крышу по главным конструкциям здания.

При монтаже обрешётки необходимо соблюдать расстояние, оно будет зависеть от уклона крыши и осуществляется регулировкой строительных норм России такими способами.

В том случае, если уклон крыши небольшой, то профнастил прикрепляют к сплошной обрешётке или крепят к обрешётке расстояние между брусьев которой должно составлять около 400 мм.
Если уклон крыши является средним, то расстояние между брусьев должно составлять от полуметра до метра.
Большой уклон крыши требует расстояния между брусьями обрешетки от 300 до 650 мм.

Каркас обрешётки под профнастил делится:

Каркас у которого обычный шаг
. Такая обрешётка является самой популярной;
Сплошной каркас, имеющий самый маленький зазор между досками. Для такой обрешётки используют листовые материалы, например, ДСП или фанера;
Разреженный каркас. Расстояние между брусьями составляет от 50 сантиметров.

Также величина шага обрешётки зависит от марки профнастила.

Лаги для обрешётки устанавливают только тогда, когда выбран или лучше уже приобретён профнастил. Иначе придётся разбирать уже имеющуюся конструкцию, потому что шаг обрешётки может не соответствовать типу профлиста.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

НС8: более 15 градусов, 0,55 мм – сплошной шаг;
НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Монтаж обрешетки под профнастил

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

Устройство стропильной системы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Подготовка и возведение

Для начала нужно правильно провести расчеты, исходя из которых будут куплены материалы и выбрано устройство обрешетки под профнастил.

Оптимальные характеристики для укладки профнастила указаны в строительных нормах.

Требования из СНиПа:

при угле наклона сводов не более 15 градусов или меньше, рекомендуется заделывать крышу сплошной обрешеткой. Исключения могут быть, если конструкция делается из металла. Тогда позволительно сделать обрешетку со стандартным шагом, но не превышающим 40 см;
при уклоне в 15 — 20 градусов рекомендуется возводить деревянную обрешетку. Расстояние между досок должно делаться в 30 — 65 см;
если наклон более 20 градусов, то можно возводить конструкцию с шагом до 100 см. Но при этом листы профнастила и рейки должны быть достаточно прочными;
под угол наклона не более 8 градусов монтируются листы с высокой жесткостью. Максимально допустимый шаг 4 м.

Производители профнастилов прикладывают письменные требования к укладке. Старайтесь проводить работы согласно этим инструкциям.

Видео:

В частном строительстве часто применяются листы с высотой профиля 21 — 35 мм.

В первом случае рекомендуется использовать сплошную обрешетку или с минимальным шагом, т. к. такой лист не выдерживает высокие нагрузки и без прочного основания сильно деформируется.

Во втором случае максимальный шаг может составлять до 1.5 м. Материал выдержит нагрузку 600 кг на м2, поэтому можно не опасаться повреждений из-за скопившегося снега или при необходимости забраться на крышу. Однако последний вариант стоит дороже.

Проведите расчет обрешетки под профнастил. Для этого нужно замерить длину и ширину ската, просчитать шаги. Это понадобится для вычисления оптимального количества материалов.

Важно знать, что перед коньком и карнизом монтируется по две доски для дополнительного усиления всей конструкции.

Возможно, потребуется усилить места примыкания к выпирающим конструкциям.

Исходя из этого рассчитывается оптимальное количество материала для обрешетки и кровли.

Чтобы быть более точным, прибавьте к конечному результату 8 — 15% (часть материала придется обрезать, и она уйдет в мусор), чтобы точно знать какой бюджет выделить на закупку материалов.

При использовании дерева в качестве материла обрешетки рекомендуется работать с досками толщиной не менее 50 мм и брусьями, размер которых в сечении не менее 50 x 50 мм.

Брусья и доски должны быть полностью сухими и обработанными перед монтажом. Для материала используйте прочные породы дерева (ель, ольха, дуб и т.д.).

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет своиотличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

ВНИМАНИЕ!

Строительные нормы говорят о том, что доски обрешетки, которые крепятся в месте, где будет выходить из крыши карниз, должны быть более толстыми, чем все остальные. Кроме этого, стоит не забыть положить дополнительные доски в местах, где будет выходить дымоход наружу. Это важно для того, чтобы сам профнастил хорошо крепился в сложных местах.

Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

Правила монтажа

Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Устройство обрешетки

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

инструкций, как скрепить профнастил. Примыкание профнастила к стене

Прочность любой конструкции во многом зависит от использования качественных материалов и правильного монтажа … Любые ошибки в установке профлиста к обрешетке негативно скажутся на дальнейшей эксплуатации и долговечности.

Каким крепежом крепится профнастил к обрешетке?

Метизы — специальные крепления, предназначенные для монтажа профнастила. В настоящее время промышленные предприятия выпускают очень широкий ассортимент крепежа. Между собой они могут отличаться по прочности и способу установки.

Ассортимент продукции состоит из заклепок, шурупов, саморезов, дюбелей и кровельных гвоздей. Все они изготавливаются из разных материалов, различаются по конструкции и объему. Неправильное соотношение крепления и материала, который к ним крепится, приведет к поломке или неустойчивости возводимой конструкции.

Металлические прогоны и профнастил соединяются заклепками и саморезами для профнастила … Различия между ними существенны. Преимущества самореза перед заклепкой по форме. Острый наконечник, как сверло, проделывает отверстие в поверхности, поэтому нет необходимости предварительно просверливать отверстие при установке. Не требует использования каких-либо дополнительных инструментов и опыта работы. С установкой справится даже неопытный строитель. Кроме того, при правильном обращении срок его службы может быть довольно долгим.

Если нужно разобрать конструкцию, саморез вполне подойдет для повторного использования.Цветовое разнообразие головок-саморезов позволяет подобрать крепеж в соответствии с цветом профилированных листов и тем самым замаскировать стыки между собой.

Для установки заклепки требуется отверстие и дополнительный инструмент, например сверло. В неудобном положении установка рубероида может доставить неудобства. Для этого профнастил загибают на необходимый угол, что может привести к его деформации и повреждению. Повторное использование заклепки невозможно, так как при отсоединении она распадается и теряет работоспособность.

Учитывая особенности метизов в виде заклепки, способ заклепки в установке имеет узкую направленность. В основном его выбирают, когда другие методы недоступны, например, при соединении профилированного листа с металлическими полыми балками в виде труб и уголков, где крепление может производиться с одной стороны. Несмотря на то, что заклепки менее популярны, установка с их помощью проходит быстро, а конструкции прочны и водонепроницаемы.

Правила крепления профнастила

Крепление профнастила к металлическому профилю осуществляется саморезами с резиновыми прокладками.Это обеспечит плотное прилегание стыка. Листы перекрываются на 1-2 насечки. Для обшивки стен и крыши листы укладываются вертикально друг на друга примерно на 10-15 см. Стыки скрепляются между собой, а при монтаже винты вкручиваются в вогнутую часть. Такой вариант крепления обеспечивает максимально плотную посадку и исключает образование протечек на стыках. В качестве дополнительной защиты от попадания влаги извне стыки прокладываются силиконовым герметиком.

Облицовка стен и кровли выполняется в любом удобном направлении. Расчет количества оборудования основан на длине покрываемой площади и количестве волн. В среднем это 21-25 штук на всю поверхность. Снизу и сверху крепление выполняется в каждой вогнутой части листа, в средней части допускаются промежутки в 2-3 волны. В среднем расход составляет 7-8 саморезов на 1 кв.

После завершения монтажа стружку, оставшуюся после установки метизов, следует удалить.В противном случае он заржавеет и повредит поверхность профнастила.

Крепление листов к кровле происходит по некоторым правилам. При заворачивании учитывайте давление на винт. Слишком большая нагрузка может повредить поверхность деки. Неплотное скручивание оставит зазоры, и крыша протечет.

Профилированные листы укладывают, начиная снизу и постепенно продвигаясь вверх. Выступ торца первого листа за уровень кровли должен составлять 5-10 см.

Как закрепить профнастил саморезами?

Саморезы в качестве крепежа предназначены для крепления профнастила как к металлическому каркасу, так и к деревянному. Перед тем, как вкручивать саморез, нужно его прикормить. Категорически запрещается использовать дрели или шуруповерты без регулятора вращения и числа оборотов, это может привести к повреждению крепежа или поверхности профилируемого материала.

Максимальная скорость ввинчивания металлического листа в балку — 1500 об / мин.Необходимо следить за углом наклона фурнитуры. Не допускается кривизна, расположение шурупа к поверхности должно быть строго перпендикулярно, иначе будет смещение в сторону и он не будет перекручиваться.

Применение саморезов для крепления профнастила к прогонам без сверления осуществляется только в том случае, если толщина последних не превышает 2 мм.

Выберите размер винтов.Диаметр варьируется от 0,48 до 0,63 см, длина соответственно от 1,9 до 25 см. на открытом воздухе они подвергаются большей нагрузке во время работы. На это влияют различные внешние факторы и погодные условия, такие как сильный ветер, гроза и т. Д. При установке профлистов на крышу следует выбирать крепеж меньшего диаметра, из-за вероятности сдвигов. Для забора наоборот подойдет большой диаметр из-за возможности разрыва.

Как закрепить профнастил заклепками?

Заклепка состоит из алюминиевой втулки с металлическим сердечником.Процесс установки с помощью заклепок несложный. Монтаж осуществляется только с одной стороны и не требует больших усилий со стороны рабочего.

Крепление профлистов к балке или между собой заклепками выполняется с помощью специального клепального инструмента, предварительно просверлив входные отверстия. При сдавливании втулки в месте крепления образуется наплыв колпачка. Втягиваясь внутрь пистолета, насадочная головка формируется в необходимом положении и скрепляет элементы.

Заклепки изготовлены из алюминия и оцинкованной стали. Они легкие и удобные в обращении. Диаметр и материал заклепок выбирается в зависимости от толщины металлического листа.

Крепежные детали большего диаметра обеспечат более надежное крепление, что, в свою очередь, положительно скажется на конструкции в целом и продлит срок ее службы. Заклепки с воротником доступны в следующих ассортиментах:

секретные — после установки не видны на поверхности;

ширина

— для получения прочного соединения;
стандарт — универсален и подходит для любого типа крепления.

Правильное крепление профилированного металлического листа к прогону или прогонам также зависит от длины заклепки. Подбор его следует производить таким образом, чтобы перед установкой конец стержня выступал за приставку не менее чем на 1 см.

Большой выступ вызовет развальцовку дальше от точки крепления и не обеспечит надлежащую герметичность. Выступ меньше сантиметра не обеспечит достаточного притока колпачка. Необходимая длина заклепки определяется толщиной фальца профлиста и толщиной прогона.

Важным моментом является выбор цвета заклепки. Для целостности конструкции, эстетичного вида и незаметности места склейки лучше подбирать крепеж в том же цвете, что и профнастил.

Профнастил, наверное, один из самых простых кровельных материалов с точки зрения его монтажа и крепления. Два человека, не имеющие опыта проведения данного вида монтажных работ, быстро и качественно с ними справятся, если будут следовать рекомендациям специалистов.Честно говоря, установка профнастила на крышу имеет свои специфические нюансы, и при проведении монтажа обязательно о них знать. Поэтому вопрос, как правильно крепить профнастил к кровле, сегодня часто можно услышать на строительных форумах. Ведь частные разработчики хотят точно знать нюансы.

Крепление профнастила

Начнем с того, что профнастил крепится к обрешетке, установленной на стропильной системе крыши.Сама обрешетка собирается либо из деревянных балок сечением 40х40 или 50х50 мм, либо из досок шириной 100 мм, толщиной 32-50 мм. Следует отметить, что вся деревянная конструкция перед установкой профнастила обрабатывается антипиренами и антисептиками.

Иногда обрешетку делают еще и из металлического профиля. Для этого обычно используют профили толщиной не более двух миллиметров. Толстый металл — это увеличение нагрузки на стропила. И, конечно же, толщина накладывает определенные ограничения на процесс крепления.Особенно это актуально для установки саморезов, ведь в конструкции крепежа на конце есть сверло, способное без предварительного сверления проткнуть металлическое изделие толщиной 2 мм. Хотя специалисты уверяют, что прикрутить профнастил к толстым металлическим профилям тоже не проблема. Но этот процесс не такой простой, к тому же затратный и трудоемкий.

Элементы обрешетки крепятся к стропильным ногам с интервалом 30-100 см.Если используется легкий профнастил, то монтируется прочная обрешетка.

На что следует обратить внимание при креплении профнастила к обрешетке саморезами?

Крепление крыши из профнастила — это не только укладка материала и его фиксация саморезами, но и пребывание на крыше. Кровельный материал, окрашенный или покрытый полимером, требует осторожного обращения. Защитное покрытие легко повредить, а это приведет к снижению срока эксплуатации кровли из-за коррозионных процессов на поверхности металлического листа.Поэтому совет.

Совет! Носите на ногах обувь с мягкой подошвой, на которой нет элементов дизайна и шипов, особенно металлических.

Старайтесь не класть инструменты на настил. Лучше всего использовать подкладку из ткани или поролона. Лучший вариант — хранить все в коробке.

Конечно, от неприятностей никто не застрахован, поэтому если вы по каким-то причинам поцарапали профлист, то отчаиваться не стоит. Все можно исправить. Для этого сначала нужно обработать место дефекта антикоррозийным составом, а затем покрасить в цвет профнастила.Но лучше, если вы будете использовать для этого растворы с улучшенными герметизирующими качествами. Обычно они имеют черный цвет, поэтому вам нужно будет нанести еще один слой краски поверх этого раствора.

Все то же самое придется сделать, если в профнастиле были проделаны отверстия под саморезы. Как уже было сказано выше, это делается только в тех случаях, когда в конструкции крыши используются металлические профили для обрешетки толщиной более 2 мм. Обычно головки саморезов заливают герметиком.

Внимание! Через два-три месяца после окончания монтажа профнастила на крышу необходимо подтянуть все саморезы.

Как показывает практика, крепление начинает ослабевать, потому что профнастил на крыше подвергается перепадам температур.

Несколько слов о герметизации кровли. Перекрытие листов профнастила на плоских кровлях не гарантирует стопроцентной защиты от протечек. Поэтому в технологии укладки профлистов есть один момент, который необходимо соблюдать.Это обработка стыков панелей специальными герметизирующими мастиками. Некоторые мастера используют силиконовый герметик.

Что делать запрещено

На самом деле с профнастилом очень удобно работать. Но есть несколько запретов, которых необходимо придерживаться. Ведь именно они определяют, сколько прослужит профнастил. Так что же ты не можешь сделать?

Прикреплять профнастил к обрешетке обычными гвоздями не обязательно. Когда металлический лист прорывается, на его поверхности образуется рваное отверстие, которое со временем начинает ржаветь.
Ни в коем случае нельзя использовать газовую или электрическую сварку в процессе установки. Все подрезы можно делать только механическими или электрическими ножницами.
Болгаркой тоже пользоваться нельзя. Абразивный диск будет неравномерно резать лист. Кроме того, это испортит цинковое покрытие, потому что при резке образуется высокая температура.

Если вам нравится аккуратный и стильный кровельный лист, то эта статья для вас! Ведь важно не только правильно выбрать качественное покрытие, но и правильно его закрепить.Тогда металлическая кровля прослужит долго, не нарушая периодической необходимости в локальном ремонте.

А как крепить профнастил к крыше саморезами и насколько это сложно? Тонкостей и нюансов тут действительно много: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какой махе листа их крепить — верхний или нижний. Разберемся?

Для того, чтобы кровля из профнастила была прочной и безупречно эксплуатировалась не менее десятков лет, существует особая технология крепления.Только представьте на мгновение, что некоторые люди действительно думают о тонких металлических листах, чтобы просто прибить их! Сразу к деревянной опоре!

В результате вода легко просачивается в отверстия и от такой гидроизоляции нет никакого смысла: буквально через месяц-два в этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Кроме того, ржавчина разъедает всю крышу, пока полностью ее не разрушит. Именно поэтому крепить профнастил кровельными гвоздями категорически не рекомендуется, тем более, что они просто не удержат листы под воздействием сильных ветров.

Специально для современной металлической кровли сегодня выпускают профессиональные кровельные саморезы — с резиновым уплотнением, которое при сжатии полностью перекрывает путь любой капле воды:

Речь идет о специальных саморезах для сантехники высокого качества!
И даже похожие по внешнему виду саморезы не подходят для обустройства кровли, ведь такие саморезы вскоре могут значительно ослабить крепеж и покрываться коррозионным налетом.

Кстати, в самом крайнем случае, если вы использовали не самые подходящие для кровли шурупы (или их вкрутили нерадивые рабочие), то не выдирайте их мясом!

Даже если есть резиновая прокладка, обязательно заклейте все отверстия вокруг крепежа герметиком.Но все же к этому методу лучше вообще не прибегать.

Кровельные саморезы Professional всегда изготавливаются из оцинкованной легированной стали. Именно материал напрямую влияет на окончательное качество крепления кровли, обеспечивает правильное крепление и исключает нарушение металлоконструкции вокруг просверленного отверстия … На что это влияет?

В первую очередь на кровельном листе возле самореза появится коррозия. Если вы когда-нибудь видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым струям от шайб.Спускаясь вниз, они одновременно уничтожают весь лист!

При использовании правильных кровельных саморезов этого не происходит. Ведь даже на заводе они электролитически оцинкованы слоем не менее 20 микрон.

Далее шляпа покрывается полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов это полиэфирная порошковая краска, имеющая цвет по каталогу RAL. А резиновая резиновая прокладка устойчива к перепадам температур, ультрафиолетовым лучам и перепадам нагрузок.

Кстати, среди наиболее подходящих для профлиста рекомендуется брать саморезы от Essve, Gunnebo и Sfs-intec.

Для токарной обработки металла и дерева: как отличить сверло

В зависимости от того, к какому основанию будет крепиться профнастил, потребуются саморезы разных типов. И не надо их путать!

Также в продаже есть кровельные саморезы с увеличенным сверлом, способные пропускать металл толщиной до 12 мм.Поэтому в первую очередь нужно попросить продавца кровельного материала предоставить прилагаемую инструкцию по установке.

У любого сертифицированного материала он есть. В противном случае мы не рекомендуем ничего в этой торговой точке не покупать, иначе крыша прослужит сравнительно недолго.

Конечно, монтаж профнастила разных производителей практически не отличается, но в данной инструкции вы найдете ценные советы по выбору наиболее удачных саморезов под конкретную толщину металла и покрытие.

Итак, на сегодняшний день для обрешетки из разных материалов выпускают два основных типа саморезов: крепеж по металлу и дереву. Итак, для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для прогонов по металлу берутся саморезы по металлу:

4,8х19 мм для металла толщиной 3 мм;
5,5х25 мм для металла толщиной до 6 мм;
5.5×35 и 5.5×50 мм для металла толщиной до 12 мм.

Это крепление выглядит толще, чем его аналог для дерева:

Все эти саморезы похожи друг на друга тем, что имеют шестигранную головку, острый наконечник для сверления и прочный стержень с резьбой.И отличаются они только толщиной стержня.

Также шаг резьбы шурупов по дереву меньше, чем у шурупов по металлу: разница составляет от 1 до 1,5 мм, и это видно на глаз. Чем толще просверливаемое металлическое основание, тем чаще резьба и длиннее сверло.

Обычно, чтобы узнать, какую толщину металла может просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлической основы в сумме с толщиной вкручиваемого металла не должна превышать длину самореза:

Также по общему правилу, чем толще гофрированный лист и плотнее обрешетка, тем острее и длиннее должно быть сверло.

Кстати, у опытных кровельщиков есть своя технология подбора длины сверла. Часто они берут длинные и короткие упражнения в этой пропорции — 80% коротких и 20% длинных.

Конечно, на всякий случай можно взять все длинные винты, но короткие скручиваются легче и меньше ломаются от сверла. В общем, правильно, если речь идет о деревянной обрешетке, то короткими саморезами нужно закрепить профлист в нижнем коньке, а длинными — через оба листа.Просто выбирайте винты такой длины, чтобы они немного выходили с обратным ходом.

Как рассчитать количество саморезов на один лист?

Всего существует две основные схемы крепления профнастила:

вертикальный , который идеально подходит для профнастила с дренажной канавкой. В этом случае сначала положите первый лист в первый ряд, закрепите его на время, а затем — первый лист второго ряда. В результате должен получиться блок из четырех листов, который следует выровнять и закрепить на крыше.Все остальные листы укладываются по такой же схеме.
3 листа подходит для гофрированного картона без желобов. В этом случае сначала укладываются первые два листа в первый ряд, к ним крепится лист второго ряда, а после совмещения по карнизу блок уже надежно крепится к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, каким должно быть перекрытие из профнастила:

При угле менее 15 ° перекрытие должно быть не менее 200 мм, желательно по двум волнам.
При угле до 30 ° нахлест делают от 150 до 200 мм в зависимости от ширины волны.
При угле более 30 ° перекрытие может составлять уже от 100 мм.

Если у профлиста есть горизонтальные нахлесты, то их нужно делать не менее 20 см, с обязательной заделкой каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят и для вертикальных.

Чтобы рассчитать количество саморезов для современного профнастила, нужно сложить всю площадь покрытия в квадратных метрах плюс количество всех дополнительных изделий, которые будут использоваться (это полосы, переходы и свесы).V от наиболее рациональной схемы монтажа:

Также учтите, что этап крепления профнастила к разным маркам профнастила ваш:

После этого готовую цифру умножаем на 6 или 8, в зависимости от того, насколько вас беспокоит конечное качество. Чем больше, тем прочнее будет крепиться профлист на откосе, но при этом придется платить больше за крепеж, а за дождевую воду уже больше шансов попасть в подкровельное пространство.

Просто доведите полученное количество саморезов до кратности 250. Почему? Дело в том, что саморезы продаются пачками по 250 штук или ящиками, в которых их помещают от 1000 до 4000 штук.

Поэтому сделайте свою фигуру такой, чтобы она целиком делилась на 250, и при этом увеличивайте цифру в сторону увеличения — пусть будет небольшой запас.

В какой волне должен крепиться саморез? Правила и практика

А теперь перейдем к самому щекотливому вопросу.Дело в том, что до тех пор, пока профнастил существует в продаже (а это много времени), не утихают многие споры по поводу его монтажа.

Все-таки как правильно закрепить саморез, в верхней или нижней волне? Почему вообще возникают такие вопросы, если производитель четко указывает, что именно находится внизу?

На самом деле в этом есть смысл. Саморез в нижней волне надежно прижимает профлист к обрешетке, а сама крыша выглядит защищенной.Но при этом вода по склонам всегда идет по нижней волне, и такая насадка всегда находится в воде, в отличие от верхней.

Любая ошибка в процессе монтажа — протечки кровли и быстрая коррозия рубероида. Поэтому самое нелепое и в то же время верное с практической точки зрения решение вопроса предлагают сами кровельщики:

Если крышу собирают профессионалы, в которых вы уверены, то пусть в нижнюю волну вкрутят саморез;
Если бригада ненадежная, состоит из ребят, не владеющих русским языком, лучше идти наверх.Такой способ никак не повлияет на общую прочность кровли, но во время дождя крепления проблемных участков проблем не создадут.

Стоит послушать! Но помните, что гарантия на крышу дается только тогда, когда она зафиксирована согласно всем правилам производителя, не нарушая их. Но тогда на чашах весов лежит добросовестность поручителя и долговечность самой кровли. Вам решать.

Анализируем популярные ошибки редактирования: есть чему поучиться!

Давайте рассмотрим основные ошибки — чем больше вы о них знаете, тем лучше и надежнее будет сама крыша:

Сверло слишком большое … Результат — отсутствие герметичности и несущей способности соединения.
Сверло слишком тонкое … Скорее всего, это приведет либо к поломке крепежа, либо к нарезанию резьбы — ее частичному разрушению. И такое крепление, конечно, нельзя назвать качественным.
Саморез слишком ослаблен … В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
Саморез слишком затянут … В этом случае из-за перенапряжения резиновая прокладка быстро потрескается и вода пройдет сквозь нее.

Следующая иллюстрация поможет вам разобраться:

Чтобы избежать чрезмерного затягивания шайбы или поломки сверла, вам необходимо знать, какой инструмент лучше всего подходит для гофрированного картона. Для этого подойдет отвертка с небольшой скоростью вращения, позволяющая контролировать угол вхождения самореза в крышу.

Будьте осторожны: специальные саморезы для профнастила комплектуются шайбой, которая чутко реагирует на перетягивание при завинчивании.

А что делать, если винт закрутил не в том месте (например, не ударился об обрешетку), причем дважды? Ведь после этого вытащить практически невозможно! Выход есть: нужно просто закрыть, чтобы на новой крыше не был виден неправильный крепеж:

Еще один полезный совет по тому же вопросу:

Как видите, напортачить несложно, но если знать обо всех этих моментах и подготовиться, то ошибок можно избежать.

Подробное описание процесса установки

Профнастил на крышу принято укладывать с расстоянием между стропилами от 600 до 900 мм.В процессе вкручивания саморезов всегда следите за тем, чтобы они входили в профнастил только под прямым углом, а резиновая шайба самореза сжималась не более чем на 1 мм. При нарушении одного из этих правил не избежать попадания влаги прямо в места крепления.

Для удобства вкручивания кровельных саморезов используйте отвертку с внутренним шестигранником. В этом случае уже заранее необходимо специально просверлить профнастил:

Сами саморезы равномерно распределяются на стыках листов по волнам, на стыках листов, при подходе к коньку, гребням, по фронтонам и по линии карниза.

Заранее отрегулируйте ограничение вращающейся отвертки — чтобы в процессе, когда вы прижимаете профнастил к обрешетке, резиновая прокладка лишь слегка прижималась. Лишь слегка! Вот пример неправильного (слева) и правильного (справа) сжатия резиновой прокладки: Здесь просто увеличьте ограничение вращающегося элемента, затяните винт и вернитесь к предыдущим настройкам.

Старайтесь изо всех сил завести саморез точно по центру обрешетки — это гарантирует, что исключается возможность деформации гофры.Затем затяните винты в шахматном порядке. Место крепления высоких профилей через одну волну, а низких — через две — это повысит надежность кровли.

Совет: если профнастил слишком длинный, как у крыш промышленных объектов, а профиль высокий, то с шагом разбега более одного метра прикрепите листы к каждой нижней гофре.

Как только закончите установку профнастила, внимательно следите за кровлей.Внешний вид, надежность поперечных и продольных стыков, вмятин и правильное крепление саморезами.

Крепление дополнительных элементов саморезами

Но крепление дополнительных элементов по собственной технологии. Так, в качестве коньковой планки используются гладкие коньковые элементы, которые укладываются с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом ставится уплотнитель. Если у листов небольшая волна, то будет достаточно обычного уплотнителя, если волны большие или трапециевидные — тогда уплотнитель нужно проветривать:

При этом для реек берите сами саморезы большей длины, чем для обрешетки, ведь иногда их придется крепить через вершину волны.Именно поэтому длину самореза следует выбирать такой, чтобы она превышала толщину материала с высотой волны профлиста.

Технология следующая:

Шаг 1. Нанести герметик на уплотнение и прижать ленту.
Шаг 2. Закрепите планку саморезами с пресс-шайбой.
Шаг 3. Отрежьте и загните коньковую планку, затем тоже прикрепите ее к крыше.
Шаг 4. Теперь, если у вас вальмовая крыша, то полоски для хребта еще нужны.
Шаг 5. Это порядок, в котором нужно работать с эндаументом.
Шаг 6. И в таком порядке рубероид крепят на карнизе.

Итак, вы знаете все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь впечатлениями и мыслями о том, как правильно починить современный настил.

Строительство дома на даче — очень кропотливая работа, но ее результат стоит всех затраченных усилий. Частичное или полное выполнение работ самостоятельно — это хороший способ сэкономить.В статье пойдет речь об укладке кровли своими руками. Рассмотрим, как закрепить профлист на крыше.

Характеристики профилированного листа

Профилированный лист (также называемый гофрированным картоном) — очень распространенный материал в строительстве. Среди его преимуществ — легкость, долговечность, прочность, экологическая безопасность, надежность и простота монтажа. Материал отлично подходит для кровельных, отделочных работ, а также устройства заборов.

Профлист не нужно красить регулярно, цвет не потускнеет на солнце.Для изготовления материала используется оцинкованная сталь. Иногда поверх него наносят полимерное покрытие … По внешнему виду профлист похож на шифер. Продукция производится во многих вариациях, различающихся характеристиками и размерами.

Марка материала

Существующие марки профнастила:

«С» — применяется для устройства небольших полов, высота гофры в пределах от 8 до 44 миллиметров;
«НС» — используется как кровля, высота гофры в пределах от 35 до 44 миллиметров;
«Н» — профнастил с усиленными ребрами жесткости, используется как несъемная кровля, высота гофра в пределах от 57 до 114 миллиметров.

Крышу лучше всего покрывать профильными листами высотой от 20 до 60 миллиметров, которые имеют специальный паз для слива жидкости. Толщина подбирается исходя из инженерных расчетов на различные нагрузки.

В комплекте к изделию должна быть инструкция «Как правильно прикрутить профнастил к кровле». Если он отсутствует, обратитесь за ним к продавцу.

Для владельца загородного дома важно, чтобы кровельное покрытие было прочным и при этом имело приятный внешний вид… Поэтому при выборе материала необходимо учитывать климатические условия региона. Для участков с повышенным снегопадом стоит покупать профлист с гофрой от 20 миллиметров, а угол ската крыши должен быть от 15 градусов. Профилированные листы с обозначением «НС35» и «НС44» предназначены для частного строительства.

Как прикрутить профнастил к деревянной обрешетке

Укладка профнастила осуществляется внахлест листов, как и у других кровельных материалов.В этом случае междурядье определяется исходя из уклона крыши.

Размер внахлест профиля для крепления профнастила на кровлях с разным уклоном:

Если уклон крыши не более 14 градусов, выполняется горизонтальный нахлест около 20 сантиметров.
Для крыши с уклоном от 15 до 30 градусов перекрытие следует делать от 15 до 20 сантиметров.
Для крыши с уклоном более 30 градусов перекрытие следует делать от 10 до 15 сантиметров.

Профильные листы укладываются параллельно карнизу. Параллельные листы фиксируются одним саморезом. В этом случае необходимо учитывать размер свеса карниза, который рассчитывается от высоты профиля.

Размер карнизного свеса:

Если глубина волны профлиста составляет 8, 10 или 20 мм, свес следует делать от 5 до 10 см.
В остальных случаях — более 20 см.

Саморезы длиной от 2 до 25 см и диаметром 4.Для крепления профилированных листов используют 9-6,3 мм. Крепеж EKT, Hilli, Fisher имеет сверло. Такие шурупы можно затягивать без предварительной подготовки. Качественные саморезы содержат специальные прокладки, защищающие отверстия от попадания жидкости.

Рекомендация: при выборе саморезов стоит учитывать длину цилиндрической резьбы. У качественного крепежа этот показатель должен быть как минимум на 5 мм больше ширины стыкуемых листов.В среднем на квадратный метр кровли приходится от шести до восьми саморезов.

Также стоит помнить, что для крепления профнастила к обрешетке необходимо использовать резиновые уплотнительные шайбы. В нижние части изделия ввинчиваются саморезы размером 28 × 4,8 мм. А вот к верхним «волнам» крепится конек (подробнее: «Как установить конек на крышу из профнастила»).

Изолирующее устройство

Нужно знать не только, как закрепить профнастил на крыше саморезами, но и о правильном устройстве утеплителя — очень важный этап в установке рубероида.Дело в том, что под крышей образуется влага. Конденсат постепенно разрушает покрытие и потребует замены. Утеплитель защищает крышу от скопления влаги. Сама задача включает устройство тепло- и пароизоляции, а также регулировку вентиляции.

Увеличить срок службы кровли можно, если под профлисты подложить прокладку, защищающую от образования влаги. Предпочтительнее выбирать пароизоляционную мембрану.Монтируется на крупные гвозди с шагом около 20 сантиметров. Начать стоит с карниза, идя в сторону конька крыши.

Защитная пленка укладывается с небольшим нахлестом (от 10 до 15 сантиметров). Также нужно держать между стропилами прогиб около 2 см. Листы в местах нахлеста фиксируются двусторонним скотчем.

Ответную планку нужно брать толщиной 4-5 см, она используется для защиты мембраны при работе.Нельзя забывать о вентиляции. Между распоркой и первой доской необходимо оставить свободное пространство в 5 см. В этом случае край распорки загибается к задней части торцевой доски. Пленку легко разрезать обычным ножом. Читайте также: «Как положить профнастил на крышу — правила монтажа, пошаговая инструкция».

Вентиляционные отверстия расположены ближе к коньку крыши. Они предназначены для свободного движения воздуха под крышей и предотвращения образования конденсата. Потребуется регулировка вентиляционных каналов, небольшой зазор под крышей, а также наличие вентиляционных решеток, которые располагаются по торцам постройки.

Совет: деревянные рейки необходимо закрепить на защитной пленке, они предназначены для отвода образовавшейся влаги и жидкости. Все места должны быть надежно закреплены. Только так можно качественно сделать вентиляционные зазоры. Это конец утепления крыши.

Как правильно закрепить профнастил на крышу

Рассмотрим подробнее задачу, как крепить профнастил к крыше. При установке профиля необходимо помнить один нюанс: листы необходимо укладывать так, чтобы нижняя волна бежала по краю крыши, а не верхняя.Капиллярная канавка также должна быть направлена вверх. Бревна используются для транспортировки кровельного материала на крышу.

Совет: лаги можно заменить очень навороченным дизайном. Достаточно взять длинную лестницу и перевернуть ее на крышу. Тогда будет отличный маршрут для подачи профлистов. Читайте также: «Правильное крепление профлиста саморезами на крышу — инструкция».

Профилированные листы укладываются лентами поперек откоса, при этом первый из них укладывается с припуском 10 см на козырек.Все это крепится на винты с шестигранной головкой, в которых есть резиновая прокладка для герметизации. Крепежные элементы вкручиваются исключительно перпендикулярно листам, без малейших отклонений. Саморезы желательно выбирать под цвет профнастила. Тогда они не будут выделяться на общем фоне. Саморезы прикручиваются по краям листа, по его центру, а также на участках внахлест. В схеме крепления профлиста на крышу задействовано не менее 6 саморезов.Читайте также: «Правила крепления профнастила саморезами на крышу — выбор крепежа и правила монтажа».

Последующие ряды необходимо укладывать по откосу, но уже с нахлестом на 10 см на предыдущие. Таким образом выстраиваются параллельные листы. Когда один уклон пройден, можно переключиться на другой, алгоритм редактирования такой же.

Для облегчения процедуры установки вам понадобится небольшая лестница, которая должна быть заподлицо с кровлей.Он будет использоваться для перемещения людей по крыше. Если такой лестницы нет, то ее можно купить в строительном или строительном магазине, либо построить самостоятельно. Для этого потребуется одна продольная доска — основание — и много маленьких ступенек. Конструкция крепится к углу конька.

Для перекрытия конька кровли можно использовать полосу оцинковку или профлист, также закрепленный на саморезах. Когда процедура монтажа подходит к концу, необходимо очистить крышу от строительного мусора и стружки.Места поцарапания или срезания профлиста необходимо тонировать, чтобы не возникла краевая коррозия. Через 3 месяца желательно вытащить саморезы. Это связано с тем, что со временем крепление ослабевает.

Крепление профлиста саморезами — возможные ошибки

Возможные ошибки и действия, которые нельзя выполнять при укладке профнастила:

Ни в коем случае нельзя крепить профлист к деревянной обрешетке гвоздями.Могут улетать при сильном ветре, такое соединение крайне ненадежно.
Запрещается проводить сварку и газовую резку профилированного листа.
При обрезке профнастила нельзя использовать «болгарку». Трение создаст высокую температуру, которая разрушит полимерное покрытие с цинком. Такой профлист подвергнется коррозии и быстро разрушится.
Ножницы по металлу подходят только для продольной резки гофрированного картона. Поперечная распиловка такими инструментами приведет к деформации изделия.Исправить образовавшиеся неровности — очень сложная задача. И нет гарантии, что удастся полностью устранить деформацию. В результате лист будет непригоден для штабелирования.

Электрические ножницы и лобзик отлично справятся с резкой. Для этих целей также используется циркулярная пила с большими победными зубьями.

Как выбрать саморез для кровли из профнастила и как правильно прикрепить покрытие к обрешетке

Кровельное покрытие — строительный материал листовой металл.Имеет в поперечном сечении форму волны симметричных выступов (гофр) трапециевидной или округлой формы, придающих конструкции легкость и прочность.

Нижнюю часть профиля часто называют подошвой или нижним фланцем, а верхнюю часть называют гребнем или верхним фланцем.

Изготавливаются из холоднокатаного металлопроката толщиной 0,3-1 мм с различными защитными покрытиями.

В этой статье мы рассмотрим, как правильно прикрутить профнастил к крыше и сколько кровельных саморезов потребуется на 1 м2 профнастила.

Кровлей считается профнастил, в котором:

толщина металл не менее 0,7 мм;
высота гофры не менее 35 мм;
имеется противоударное покрытие солнечное излучение, атмосферные осадки и механические повреждения;

В отличие от металлочерепицы, профнастил имеет равномерный профиль по всей длине профиля и подходит для скатной кровли с небольшим углом наклона — 6-11 ° .

Устройство кровельного пирога

Кровельный пирог состоит из из следующих слоев:

Подготовка обрешетки под обшивку

Перед укладкой необходимо сделать качественную обрешетку … Изготавливается из деревянных досок, обработанных антисептическим составом. Он предотвращает гниение из-за капающего конденсата с внутренней стороны крыши. При установке необходимо правильно определить расстояние между планками ( шаг обрешетки ) и расстояние между саморезами.

при высоте профиля 35 мм (НС35) и угле наклона до 15º — до 0,5 м, более 15º — 1 м;
при высоте профиля 60 мм (Н60) и угле наклона от 8º — не более 3 м;
при высоте профиля 70 мм (Н75) и угле наклона от 8º — не более 4 м;

Какие саморезы используются для крепления профнастила к крыше?

Саморезы для кровли из профнастила изготовлены из высокоуглеродистой стали и покрыты качественной оцинковкой. Оснащены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM) , изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама головка-саморез имеет широкую шестигранную головку с метрическим размером М8.

При установке кровли используют три вида саморезов диаметром 4,8 мм , различающихся по своему назначению:

для крепления в нижней полке (подошва) профиля профнастила к обрешетке длиной 35 мм с более тонким наконечником в виде конического сверла и большим шагом резьбы;
для сшивания листов на верхней полке гребня длиной 20 мм с широким острием и мелким шагом резьбы;
для крепления планок коньковых — длиной от 50 до 80 мм.

Саморезы кровельные

Расход саморезов на 1 м2 профнастила

Обычно крепление выполняется с шагом 0,5 м. При размере листа 8 будет 4 самореза по 1,1 метра на квадратный метр. А вот нижний край первого ряда кровли и зону перекрытия последующих рядов рекомендуется прикреплять к каждой нижней полке профиля.

Края листов, выходящие на фронтоны крыши, рекомендуется крепить с интервалом 200-300 мм. Боковые перехлесты, концевые и концевые планки также увеличивают количество необходимого оборудования.

В среднем на 1 м² кровельного покрытия расходуется 8 саморезов всех размеров. Примерно четыре из них имеют длину 35 мм, два — 20 мм и еще два — 50 мм и более. Не стоит использовать эти значения как окончательные, так как многие саморезы выбрасываются в процессе установки.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона кровли, толщины металла, а также количества скатов кровли.

Как правильно прикрутить профнастил к крыше саморезами

Хорошо вкрученный саморез не деформирует шайбу высокого давления в обратном направлении , но при этом плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна металлической поверхности. Итак, разберемся, как закрепить профнастил на крышу саморезами:

Как прикрепить профнастил к обрешетке крыши? Крепление первого листа профнастила к обрешетке начинается с левой стороны нижнего ряда … Делается с вылетом на 4 см над краем кровли и с припуском 15 см на следующий ряд. Крепление внизу листа должно производиться «через волну» — в каждой нижней полке (дне) профиля, контактирующей с обрешеткой — от этого зависит прочность всей конструкции крыши. Во избежание перекоса листы следует аккуратно выровнять относительно карниза.
Следующий лист укладывается с боковым нахлестом в одну волну (для низкопрофильных листов — в две волны) на предыдущий лист так, чтобы край проходил и крепится короткими саморезами с шагом 300 мм по гребню волны (это препятствует течению воды).Также рекомендуется подтягивать крепеж с отклонением 50 мм в сторону нахлеста для плотного стыковки листов в нижней полке верхнего листа.
Средняя часть листа закреплена в шахматном порядке с шагом каждые две волны, что соответствует 500 мм.

Второй и последующие ряды укладывают с нахлестом 10-20 см на предыдущий. Саморезы в зоне нахлеста тоже закручиваются на одну волну.При определении ширины зоны перекрытия следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается перекрытие.
Верхний край последнего ряда листов, прилегающий к коньку кровли, закрепляют посредством волны.
На втором этапе закрепляются дополнительные элементы кровли — концевые и ветровые планки, фартуки дымохода, снегозадержатели. При этом крепление выполняется саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая пластина состоит из нескольких дополнительных элементов (что крайне нежелательно), то необходимо соблюдать перекрытие в 100 мм.
Завершающий этап — устройство конька кровли. Гребень представляет собой профиль особой формы с двуплечием шириной 100-300 мм. Его предназначение — защитить кровлю от проникновения влаги в подкровельное пространство и придать конструкции дополнительную жесткость.
Убедитесь, что стыковые кромки скатов крыши имеют разницу по высоте не более 2%. Более высокое значение приводит к деформации под действием ветра и веса снега и образованию трещин.

Укладка гребня начинается с конца, против господствующего ветра. Нахлест дополнительных элементов делается так же, как и у концевых планок. Дождевая и талая вода попадает под конек через щели нижних полок профнастила.

Поэтому под заплечики конька ставят специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручиваем по нижнему краю уступа конька с отступом 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Накладывают поверх последних рядов листов и методом «сквозной волны» закрепляют коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребешки) профнастила.

Использование в качестве крепежа специальных саморезов — единственно правильное решение.Правильно выполненный монтаж не деформирует металл и не повреждает защитное покрытие, тем самым предотвращая коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Полезное видео

Для большей наглядности предлагаем ознакомиться с видеоинструкцией по креплению профнастила:

Как крепится профнастил к крыше?

Профнастил — популярный материал, используемый для разных видов работ.Его можно использовать для облицовки стен, забора или кровли. Он имеет множество преимуществ и бывает в различных формах. Установка его на крышу считается несложным процессом, поэтому многие предпочитают монтировать металлический профиль на крышу самостоятельно. Это позволит значительно сэкономить деньги, а также полностью контролировать процесс, поэтому отсутствие ошибок гарантировано.

Параметры материала

Профилированный лист

часто используют для формирования кровли, так как из него получается покрытие, на которое не нужно тратить много денег, но при этом оно отличается высокой надежностью и высоким качеством.Служит достаточно долго, поэтому эффективно используется в частном домостроении.

Важно! Закрепить профнастил на крыше настолько просто, что не нужно использовать для этого какие-либо специализированные инструменты.

Крыша получается довольно привлекательной, но чтобы получить действительно качественное и долговечное покрытие, нужно точно соблюдать правильную технологию работы, а также учитывать многочисленные правила, позволяющие надежно закрепить профлист. и грамотно.

Профилированный лист представляет собой специальный рельефный металлический лист, который производится методом холодной прокатки. Для его создания использована оцинкованная сталь высокого качества. На него наносится специальное покрытие из полимеров или полиэстера, которое способствует формированию устойчивости материала к процессу коррозии. Материал выпускается в виде листов, которые могут иметь стандартные или уникальные индивидуальные размеры. Форма профиля напоминает обычный шифер.

Важно! Профлист считается универсальным материалом, так как его можно использовать в различных сферах строительства.

Материал представлен в нескольких формах:

Стенка. Листы этого типа используются для отделки фасада или создания небольших построек, например, гаражей или других построек. Они идеально подходят для формирования заборов или других подобных ограждений, не имеющих значительных размеров. Их можно эффективно использовать при возведении опалубки. Стеновой профнастил имеет разные параметры, а его толщина считается самой маленькой по сравнению с другими видами.
Перевозчик. Этот материал используется для создания качественного кровельного покрытия. Он обладает отличной несущей способностью, а также оснащен надежными ребрами жесткости, которые повышают прочность и устойчивость материала к различным видам ударов.
Универсал. Листы этого типа имеют невысокую цену и оптимальные параметры. Можно использовать для создания крыши, но только в том случае, если крыша имеет небольшой уклон.

Важно! Перед непосредственными работами требуется правильно выбрать профнастил, а также подготовить основание, которое обычно представляет собой качественную деревянную обрешетку, к которой крепятся листы.

Выбор крепежа

Крепление профлиста к обрешетке может осуществляться с помощью различных крепежей, каждый из которых имеет свои особенности и параметры. От грамотного выбора этих предметов зависит прочность и долговечность фиксации. Если крепеж выбран неправильно, то качество крепления будет на низком уровне, а это негативно скажется на сроке службы кровли.

Лучшие варианты крепления:

Саморезы оцинкованные.Они должны быть оснащены достаточно широкой головкой. Продукция изготавливается из оцинкованной стали, которая обладает отличной устойчивостью к коррозии. Благодаря наличию широкого изголовья пространство под крышей защищено от проникновения влаги. float: = «» left = «» margin: = «» https: = «»>
Технология работ по креплению профнастила
Схема крепления профлиста саморезами на крышу считается достаточно простой, поэтому доступна каждому.Для этого изначально требуется создать кровельный пирог, состоящий из пароизоляционного материала, утеплителя и гидроизоляции. Только после этого формируется обшивка профнастила, на которую укладываются листы, что гарантирует оптимальное кровельное покрытие.
Важно! Для создания гидроизоляции под профнастил используется пленка, которая непременно свободно ложится на конструкцию кровли, так как наличие натяжения не допускается, и после этого фиксируется строительным степлером или гвоздями.
Допускается крепление профлистов как на сплошной обрешетке, так и на решетчатой конструкции, но в последнем случае расстояние между рейками должно быть от 15 до 25 см.
Крепление профнастила саморезами на кровлю осуществляется последовательными этапами:
- выполняется выравнивание карниза ската, так как важно получить прямую линию по горизонтали;
- укладка листов начинается с самого низа кровли, и этот процесс нужно производить со смещением вниз на расстояние от 5 до 20 см, чтобы получился оптимальный козырек;
- для подъема листов на крышу рекомендуется использовать специальные конструкции или тросы, чтобы предотвратить их возможное повреждение, а если целостность полимерного покрытия все же нарушается, лист желательно заменить или покрыть его защитными составами. ;
- первый лист нужно расположить таким образом, чтобы волна не была первой, поэтому сначала делается специальный паз, предназначенный для защиты подкровельного пространства от попадания влаги;
- производится внахлест, причем берется одна-две волны, что позволяет защитить крышу от протекающей под кровлей дождевой воды;
- для крепления одного листа потребуется не менее 10 саморезов;
- важно расположить крепеж по периметру листа, а также посередине, и особенно много внимания уделяется участкам, где есть соединительные швы; https: = «»>
  Таким образом, крепление профнастила не считается сложным процессом, если учитывать основные правила его выполнения, а также точно следовать инструкции.При качественном выполнении работы гарантировано прочное, надежное и долговечное покрытие.
  Как закрепить профнастил на крышу?
  Профнастил — один из наиболее часто используемых кровельных материалов. Крыши из него относительно недороги, не требуют ухода, а срок их службы может достигать 40-45 лет. Но чтобы кровля прослужила долгие годы, нужно знать, как правильно закрепить профнастил на крыше, и точно соблюдать технологию монтажа.
  Пожалуй, самым главным условием долговечности и надежности профнастила является именно ее правильное крепление. При этом, работая над устройством кровельного покрытия, особое внимание следует уделять следующим моментам.
  Крепление профнастила к прогонам и обрешетке
  Обрешетка — это специальный каркас, непосредственно к которому профлист крепится к кровле. Чаще всего обрешетка делается деревянной.Это может быть брус размером 40х40 или 50х50 мм, а также обрезная доска толщиной 32 мм и шириной 100 мм. Деревянные конструкции, используемые для обрешетки, перед установкой рекомендуется обработать специальными антисептическими составами. Такая обработка предотвращает гниение древесины и значительно продлевает срок службы кровли.
  Обрешетка также может быть металлической. Для этого обычно используются различные металлические профили с толщиной металла не более двух миллиметров. Использование более толстого металла неоправданно увеличивает нагрузку на стропильную систему… Кроме того, крепление профнастила к металлическим прогонам и обрешетке саморезами также накладывает определенные ограничения на толщину металла. Дело в том, что саморезы имеют на конце специальное сверло, позволяющее вкручивать их в металл без предварительного сверления отверстий, только если его толщина не превышает 2 мм. Конечно, крепление профлиста к металлическим балкам большой толщины тоже возможно — однако это значительно усложняет процесс.
  Деревянные балки или металлические прогоны крепят перпендикулярно стропилам с шагом от 300 до 1000 мм. Размер шага зависит от марки профнастила и его несущей способности. Для профлиста с высотой волны менее 20мм рекомендуется выполнять сплошную обрешетку.
  Крепление профнастила на крышу саморезами — на что стоит обратить внимание
  Крепление профнастила саморезами на крышу — самый ответственный этап монтажа кровли.Герметичность кровли, а также ее долговечность зависят от того, насколько правильно уложены и закреплены листы профнастила. Если вы не знаете, или не до конца разобрались, как закрепить профлист на крыше, ни в коем случае не приступайте к работе. Не пытайтесь «разобраться попутно», так как такой подход практически гарантированно приведет к материальному ущербу или серьезному снижению показателей кровли.
  Для крепления профнастила к обрешетке используются специальные саморезы.Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает крышу от возможных протечек в местах крепления. Также можно использовать винты с плоской головкой. В этом случае под голову необходимо установить резиновые прокладки.
  Крепление профнастила к балкам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого не произошло, необходимо рассчитывать шаг обшивки исходя из ширины волны низа профлиста.
  Особое внимание стоит уделить качеству саморезов, так как высыхание и растрескивание материала, из которого изготовлены прокладки, неизбежно приведет к протечке кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно надежным крепление профлиста к обрешетке считается при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.
  Крепление профнастила к обрешетке осуществляется по нижней волне.В этом случае обеспечивается его максимально плотная посадка, а возможность протечки в месте крепления сводится к минимуму. Подготовленные листы обязательно укладывать с нахлестом в одну-две волны подряд и 100-200 мм. между рядами. В верхней и нижней частях кровли лист профнастила крепится к основанию в каждой волне, а в промежутках допускается крепление через одну-две волны. Между собой листы профнастила обычно соединяются заклепками.Для этого используются специальные ручные пистолеты.
  Саморезы необходимо вкручивать строго перпендикулярно плоскости профнастила, так как любое смещение приведет к неплотной посадке уплотнительной шайбы и, как следствие, к возможной утечке. Это особенно важно при креплении профлиста к прогонам, так как в этом случае длина шурупа намного больше, а значит, вероятность перекоса выше.
  Гребень крепится к обрешетке через верхнюю волну листа, что обеспечивает максимально плотное соединение элементов конька с профнастилом.Кроме того, при небольших уклонах кровли рекомендуется установка уплотнительных прокладок в нижних волнах профлиста под коньком. Они предотвращают попадание воды под гребень в случае сильного бокового дождя.
  Почему может протекать кровля, даже если крепление кровельного профлиста правильное?
  Выше я рассказывал, как крепить профнастил на крышу. Однако коррозия и протечки кровли могут возникать не только из-за неправильного крепления профлиста на кровле, но и из-за неграмотного раскроя профлиста.Если нужно разрезать профнастил, лучше всего использовать ручные или электрические ножницы, а для косых распилов — лобзик.
  Не рекомендуется использовать высокоскоростной электроинструмент с отрезными кругами. Разлетающиеся при резке раскаленные частицы металла могут повредить полимерное покрытие профнастила, что впоследствии приведет к преждевременной коррозии металла и снижению срока службы кровли. По окончании работы режущие кромки необходимо обработать, чтобы не допустить коррозии кромок.
  Кроме того, будьте предельно внимательны при работе, так как крепление крыши из профнастила по технологии подразумевает, что вы находитесь не только на самой крыше, но и непосредственно на металлических листах. Это значит, что вы легко можете случайно повредить защитное покрытие, что приведет к ускоренной коррозии кровли. Чтобы этого не произошло, используйте обувь на мягкой подошве, без шипов и металлических элементов дизайна. Также старайтесь не класть инструменты прямо на профнастил — используйте для этого специальные ящики или поролоновые подушечки.
  Если вы все же повредили покрытие при креплении профнастила к кровле, то поврежденные участки необходимо обработать специальными составами. Сначала следует использовать специальные антикоррозионные составы, затем краски, а лучше — герметизирующие смеси повышенной стойкости.
  Также дополнительная обработка требуется, если отверстия под саморезы были просверлены. Как уже было сказано выше, аналогичная необходимость возникает, если профлист крепится к металлическим прогонам или обрешетке, толщина которой составляет более 2 мм.Я настоятельно рекомендую по возможности избегать этого, но иногда вы не можете этого сделать. В этом случае необходимо обязательно заполнить головки винтов герметизирующим составом.
  Через 2-3 месяца после закрепления профнастила на крыше рекомендуется повторно протянуть саморезы. Это позволит избавиться от возможного ослабления плотности крепления, которое могло произойти при смещении листов профнастила относительно друг друга. Такой сдвиг может быть вызван как выравниванием и регулировкой листов при установке, так и их деформацией при резких колебаниях температуры наружного воздуха.
  Как закрепить профнастил на крышу саморезами — это должен знать каждый, кто проводит работы
  Статья посвящена вопросам надежности и долговечности кровли, которые напрямую зависят от способа крепления рубероида. Крепление профлиста на крышу имеет свои особенности, которые необходимо изучить перед началом работ. Я расскажу о технических нюансах, чтобы вы могли закрепить материал самостоятельно и не переживать за конечный результат.
  Особенности процесса
  Мы подробно проанализируем процесс и разберем его на следующие этапы:
  - Выбор крепежа в зависимости от конфигурации кровли;
  - Элементы крепления.
  Этап 1 — выбор профлиста и крепежа
  Тип крепежа напрямую зависит от выбора профлиста, поэтому в первую очередь определитесь с этим аспектом:
  - Самая простая версия обозначается буквой «C», это настенная версия с высотой волны от 8 до 44 мм.Отличается невысокой ценой, но для крыш мало подходит. Советую использовать такие изделия для сараев и небольших построек;
  - Марка HC подходит как для стен, так и для кровельных систем. Высота гофры обычно от 35 до 44 мм, но если варианты ниже с волной. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других постройках;
  - Самый прочный вариант имеет маркировку «H» и имеет длину волны от 57 до 114 мм.Такие листы всегда изготавливаются с ребрами жесткости, но благодаря высокому профилю они больше всего подходят для промышленных зданий.
  Необходимо учитывать уклон вашей кровли, от этого зависит размер нахлестов на стыках.
  Три основных варианта:
  - Если угол наклона меньше 14 градусов, то нахлест на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защитить места соединения герметиком;
  - Для наклона откоса от 15 до 30 градусов требуется нахлест 15-20 см без дополнительной герметизации стыков;
  - Если угол больше 30 градусов, то перекрытие может составлять 10-15 см.
  Еще одним фактором, влияющим на выбор крепежа, является конструкция обрешетки.
  А здесь возможны два варианта:
  - Крепление к металлическим балкам осуществляется специальными саморезами по металлу с большим сверлом. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для элементов фронтона и конька. Крепежи должны быть того же цвета, что и основное покрытие, здесь все просто, потому что материал имеет маркировку RAL;
  - Крепление профлиста к деревянной обрешетке осуществляется саморезами с меньшим сверлом.Обычно для крепления основных элементов используют крепеж длиной 29 или 35 мм, а для коньков и планок — вариант 70 мм.
  Этап 2 — процесс крепления
  Если все необходимое под рукой, то можно приступать к работе.
  Разберемся, как закрепить профлист на крышу:
  Работать нужно хорошей отверткой, для чего приобретается магнитная насадка М8. С его помощью монтировать будет очень удобно.
  - Важно правильно разместить первый лист. Во-первых, его нужно выставить по уровню, во-вторых, должен быть выставлен свес, он должен быть не более 10-15 см. Также нужно разобраться, как правильно поставить саморез, на схеме ниже показаны правильные и неправильные способы крепления, очень важно сразу разобраться в этом аспекте;
  - Важно понимать, что профлист всегда крепится к волнам нижней части.Вам не нужно скручивать вершину волн, так как вы можете деформировать материал, если не будете следить за скручивающей силой. В процессе проведения работ важно следить за правильным положением отвертки, она должна быть перпендикулярной, чтобы не перекосилась;
  Что касается расхода крепежа, то обычно уходит 6-8 штук на квадратный метр. Крепление обычно производится волной. Расстояние по вертикали между креплениями зависит от шага обрешетки и составляет 40-50 см.
  - Помните, что крепление профнастила к крыше с небольшим уклоном осуществляется с помощью герметика на стыках. От края листа в верхней части можно отступить на 3-4 сантиметра. Если элементы стыкуются продольно, то нахлест должен быть не менее 100 мм, а лучше 150-200 мм;
  - Работа продолжается до тех пор, пока не будет покрыта вся поверхность. Если у вас нарушен профиль кровли, то есть меняется угол наклона, то нужно обратить внимание на соединение листов.Верхний элемент нужно согнуть так, чтобы он выходил за загиб на 30-40 см, а под ним нужно начинать следующий лист. Это единственный способ обеспечить надежную стыковку;
  - После того, как профлист закреплен, можно приступать к установке концевых пластин. Они должны выходить на поверхность не менее чем на 100 мм. Крепление производится с шагом 30-50 см, длина самореза должна быть такой, чтобы он входил в рамку не менее чем на 30 мм.Я обычно использую вариант 70 мм для верности;
  - Конек прикрепляется в последнюю очередь. Советую воспользоваться такой технологией: по краям по линии расположения элемента наклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену. Кровельные саморезы закручиваются по краю с шагом примерно 20 см.
  Прикрепить профнастил к крыше из металлических ферм аналогично, с той лишь разницей, что саморезы должны выходить из металла с тыльной стороны на 7-8 мм.Это обеспечивает надежное крепление материала к поверхности.
  Выход
  Из статьи вы узнали, как лучше всего крепить профлист с помощью кровельных саморезов. Этот обзор даст вам возможность выполнить работу правильно и получить идеальный результат. Видео в этой статье поможет вам еще лучше разобраться в теме, а если вам что-то непонятно, то пишите свои вопросы в комментариях ниже.

Крыша — одна из важнейших частей дома.Он должен быть прочным, с хорошей теплоизоляцией и, главное, воздухонепроницаемым — через него ни одна капля воды с улицы не должна попасть на чердак или жилые помещения. Поэтому устройству кровли нужно уделить большое внимание. Вариантов обшивки под нее много, один из самых распространенных материалов, используемых в частном строительстве, — это металлические профили. При правильном использовании позволяет сделать недорогую, но надежную крышу. В этой статье вы узнаете, как прикрепить профнастил к крыше и какие инструменты для этого понадобятся.

Для начала разберемся, что такое профнастил и на какие подвиды он делится. Этот материал представляет собой рулонные стальные листы с волнистым профилем, ширина и высота выступов которых регулируются стандартами. Благодаря такой форме профилированный лист имеет значительную жесткость при небольшой толщине металла.

Для защиты от коррозии профнастил снаружи покрывается защитным материалом — оцинковкой или полимерной пленкой.Последний придает материалу определенный цвет.

Важно: существует несколько вариантов защитного покрытия профнастила — полиэстер, самый распространенный вариант, полиэстер с тефлоном — встречается реже, но имеет улучшенную защиту от негативного воздействия окружающей среды. Также есть стальные листы с покрытием из ПВХ и ПВДФ — они дороже, но при этом обладают максимально возможной прочностью и долговечностью для материала.

Существует три основных типа профилированного листа, каждый из которых подходит для создания определенных конструктивных элементов здания.Познакомимся с этой классификацией материалов с помощью приведенной ниже таблицы.

Таблица. Основные марки профилированного листа.

Кодовое обозначение марки профнастила	Выполняемая функция
	Тонкие листы с низким профилем. Их используют при возведении заборов, простых навесов и стен, не несущих значительной нагрузки. Нежелательно использовать его для обшивки кровли — материал недостаточно прочен и зимой может прогнуться под слоем снега и льда.
	Средние по прочностным характеристикам стальные листы могут одновременно использоваться и как стеновой, и как несущий профнастил, но в последнем случае существует ограничение по допустимым нагрузкам. Его можно использовать как материал для обшивки кровли, но только в том случае, если количество снега, выпадающего на участке, где находится дом, не слишком велико.
	Профилированные листы большой толщины и высокого профиля.Они дороже, но при этом обладают повышенной прочностью. Используется для создания несущих конструкций. Рекомендуется для обшивки кровли.

Важно: после буквенного обозначения марки профлиста идет цифра — она указывает высоту гофры материала в миллиметрах. При покупке обратите на это внимание.

Качество закупаемого материала — одна из важнейших составляющих прочности и надежности кровли.Поэтому приведем несколько простых правил, которые помогут выбрать хорошую террасную конструкцию.

Важно! Планируя обшить крышу профнастилом, обратите внимание не только на марку, размер и качество материала, но и на его цвет — он должен гармонировать со стенами и цокольным этажом здания и при этом не сливаются с окружающим пространством.

Цены на профнастил

Гофрокартон

Правила резки профнастила

В процессе укладки кровли из профнастила многие домовладельцы сталкиваются с, казалось бы, простым вопросом — каким инструментом разрезать этот материал на куски нужных им размеров? Чаще всего для этой цели используют угловую шлифовальную машину , более известную как «болгарка» — инструмент, который есть практически в каждом доме.Но если вы изучите инструкцию к настилу из профильной стали, вы можете найти там пункт, который не рекомендует или даже запрещает использование болгарки для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему это так?

Дело в том, что угловая шлифовальная машина при этом сильно нагревается. В результате металл в месте пореза может расплавиться, а вместе с ним — и внешнее защитное покрытие. Ширина поврежденного участка может достигать 3, 5 и даже более миллиметров.И этого, на первый взгляд, незначительного значения достаточно, чтобы запустить процесс коррозии на краю листа и постепенный износ профнастила. Кроме того, летящие искры могут нанести незначительные повреждения защитному покрытию и вдали от режущей кромки — через несколько лет на их месте могут появиться красные пятна.

Поэтому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более).Но если у вас нет других инструментов, попробуйте использовать тонкие отрезные круги — в этом случае можно минимизировать поломки и снизить вероятность материального ущерба.

Диски отрезные для болгарки — пояснения к маркировке

Есть еще один инструмент, подходящий для этой задачи — ручные ножницы или пила по металлу … Они дешевы, их можно найти почти везде, и при резке они не оказывают такого же воздействия на гофрокартон, как шлифовальная машина. Но в то же время у них есть свои недостатки.Во-первых, резка стального профилированного листа ручным инструментом — занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу необходимо определенное мастерство и аккуратность, чтобы провести прямую линию реза без заусенцев и подобных дефектов.

Хорошим вариантом для резки профилированного листа на крыше будет циркулярная пила на малых оборотах и специальное полотно , предназначенное для этой задачи. Есть еще одна альтернатива — лобзик с лезвием по металлу … Но с его помощью можно нормально резать только профнастил с небольшой высотой гофры — иначе лист сломается и получит много механических повреждений.

Важно! При работе с болгаркой, циркулярной пилой и другими подобными инструментами соблюдайте меры предосторожности — работайте в защитных очках.

Отличным вариантом с точки зрения качества реза и скорости работы является использование специальных гильотин (довольно дорого) и электрических ножниц по металлу … Но в то же время это специализированный инструмент, которым вы вряд ли будете часто пользоваться.

Совет! Если перед началом работ по обшивке крыши профнастилом вы произвели тщательные расчеты и точно знаете, какие листы каких размеров нужны, то есть смысл предложить продавцу заранее их разрезать с помощью профессионального инструмента — металлического гильотина. Это сэкономит время, сэкономит электроэнергию, возможно, упростит процесс доставки материала в дом и, кроме того, исключит риск повреждения профнастила из-за неправильной технологии раскроя.

Цены на высечные ножницы

Высечные ножницы

Технология укладки кровли из профнастила

А теперь давайте рассмотрим весь процесс кровли профилированным листом от самого начала до конца. Для вашего удобства он будет представлен в виде пошаговой инструкции с фотографиями.

Монтаж тепло- и гидроизоляции и обрешетки

Работы по креплению обшивки из профнастила следует начинать с подготовки.Это выражается в создании первых частей «слоеного пирога» крыши:

теплоизоляция предотвращает слишком быстрое охлаждение дома.
гидроизоляция , не допускающая проникновения влаги под кровлю.
обрешетка — каркас, на котором впоследствии будут профилированы стальные листы.

А теперь перейдем к пошаговым инструкциям, которые более подробно описывают весь этот процесс.

Шаг 1. Обработайте стропила в домашних условиях антисептиком. Если вы хотите получить прочную и долговечную крышу — проделайте это действие со всеми деревянными элементами кровли в дальнейшем.

Шаг 2. После отделки стропил приступить к устройству изоляционного слоя крыши. Желательно использовать для этих целей листы минеральной ваты или аналогичные материалы. Но если вы работаете с нежилой или дачной постройкой (например, дачей), то можно обойтись созданием «холодной кровли», без утепления — свою роль будет играть воздушная прослойка в пространстве под крышей. .

Шаг 3. Поверх слоя утеплителя и стропил необходимо укладывать гидроизоляцию. Для этого можно использовать дешевый рубероид или специализированные строительные пленки, достаточно прочные и при этом не пропускающие через себя влагу (некоторые обладают способностью «выпускать» водяной пар из пространства под крышей, поэтому чтобы утеплитель не отсыревал со временем). Надежная гидроизоляция с помощью строительных скоб и степлера. При этом следите за тем, чтобы отдельные листы материала перекрывали друг друга, его величина должна достигать 10 см и более — это снижает вероятность нарушения целостности слоя.

Шаг 4. Монтируем контррешетку — деревянные рейки высотой 20-30 мм, прибиваемые поверх утеплителя и гидроизоляции над стропилами крыши. Контррешетка выполняет две задачи: первая — создание вентиляционного зазора под кровлей, вторая — дополнительная фиксация гидроизоляционной пленки. За счет образовавшегося на этом этапе зазора под профлистом будет обеспечена циркуляция воздуха и своевременный естественный отвод водяного пара, который в противном случае может повредить изоляционные материалы и обшивку кровли.

Шаг 5. Поверх контррешетки, паро и гидроизоляции устанавливают основную обрешетку — каркас будущей кровли из профнастила, уложенный перпендикулярно стропилам. При строительстве частных домов, как правило, его создают из дерева — либо досок 32х100 мм, либо из бруса 40х40 (или 50х50). Как и любые другие части кровли из дерева, обрешетку после монтажа необходимо обработать антисептическими средствами для предотвращения гниения материала.

Цены на разные виды строительных плит

Строительные плиты

Важным моментом, который стоит обсудить отдельно, является расстояние между элементами обрешетки … Этот параметр зависит от несущих свойств и высоты волны профлиста — чем они меньше, тем чаще следует каркас. лежать под ним. Так, под материал марки НС8 обрешетка должна быть сплошной, а под С21 — от 30 до 65 сантиметров в зависимости от угла наклона кровли.Более подробные данные можно получить из таблицы, представленной на изображении ниже.

Важно! При строительстве дома в местности, где часто бывают сильные ветры или ураганы, расстояние между элементами обрешетки следует уменьшить вдвое, а детали — чаще размещать.

Видео — Монтаж кровли из профнастила

Укладка обрешетки из профнастила на обрешетку

После устройства защитных слоев кровли и обрешетки переходите к самому важному этапу устройства кровли — монтажу профнастила.

Шаг 1. Подготовить профнастил к установке на крышу — уложить рядом с домом, снять упаковку, при необходимости обрезать материал до необходимой длины (желательно, чтобы длина листа была равна длина ската крыши плюс свес от 5 см до 20 см). Также не забудьте подготовить все необходимые инструменты и лестницу, чтобы подняться наверх.

Важно! С гофрокартоном желательно работать в обуви с мягкой подошвой и без металлических элементов — так вы не поцарапаете защитную поверхность материала и не повредите ее другим способом.

Шаг 2. Оборудуйте направляющие для безопасного подъема профнастила на крышу — сделайте их из двух балок или досок. Другой вариант — деревянная лестница, перевернутая ступеньками к земле. С помощью таких полозьев можно легко протащить вверх длинный лист профнастила, не сгибая его, не роняя и не повреждая каким-либо другим способом.

Шаг 3. Поднимите направляющие и установите первый лист профнастила с края крыши.Если длина его откоса слишком велика и используется несколько рядов листов, начинайте снизу. На изображении выше вы можете увидеть порядок укладки профнастила на крышу.

Совет! При желании перед укладкой профнастила на обрешетку установите карнизную планку — это улучшит защиту деревянных элементов кровли от влаги. Выполнив все работы, есть смысл дополнить планку пазом водостока.

Шаг 4. Выровняйте профнастил, убедитесь, что от карниза есть свес в 5-15 см. Также желательно, чтобы с торца крыши был свес. При помощи отвертки прикрутите лист к обрешетке кровельными саморезами, начиная с карниза или с конька. Раскатайте их по нижним частям волн, не пропуская ни одной из них. При креплении к лежащим сверху элементам обрешетки проденьте застежки через одну нижнюю часть волны, соблюдая при этом шахматный порядок, как на одной из фотографий ниже.

Важно! Нельзя использовать гвозди для устройства кровли из профнастила! При их использовании нарушается целостность материала и в результате такая кровля будет протекать и быстро придет в негодность.

Шаг 5. Таким же образом, как и на предыдущем шаге, приступаем к установке и закреплению следующих листов гофрированного картона. При этом, соединив их между собой, создайте нахлест из одной, двух или более волн материала в зависимости от угла ската кровли.Это необходимо для предотвращения попадания влаги в стыки между элементами кровли. Если профнастил укладывается в несколько рядов, то между ними должен быть нахлест, при этом очень значительный, от 30 до 50 см, а в некоторых случаях — до метра.

Шаг 6. Установите коньковую полосу и другие дополнительные элементы, необходимые для закрытия и защиты стыков гофрированной кровли со стенами и другими скатами кровли.

Шаг 7. Герметизировать стыки гофрированных листов между собой и с дополнительными элементами герметиком, достаточно стойким к резким перепадам температуры, атмосферным осадкам и солнечному свету.

Цены на популярные модели отверток

Отвертки

После выполнения всех этих действий крепление профнастила на крыше вашего дома можно считать завершенным — удалите инструменты и остатки строительных материалов, очистите крышу и землю рядом с ней.Через 1-2 месяца можно подняться и проверить, не затянуты ли кровельные саморезы — при необходимости подтянуть.

Видео — Как не прикрепить профнастил к крыше

как обустроить дум и другие слои кровли из металла

Профилированные металлические листы — популярный материал для отделки крыш зданий различного назначения. Выпускаются с профилем в виде трапециевидной волны. Высота перекрытия перекрытия, используемого для кровли, не должна быть ниже 3.5 см и этот параметр четко регулируется по гтостам и слипам. Достоинств материала довольно много, например, можно отметить такие качества, как легкость, высокую прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить тот факт, что продукция не выгорает на солнце, а значит, ее внешний вид сохранит кровлю на протяжении всего срока службы.

Еще одним важным моментом для многих пользователей является экономическая выгода от такого приобретения. Ведь стоимость материала ниже, как у аналогичных изделий, так и у множества других вариантов кровли. К тому же произвести самостоятельную установку несложно даже для пользователей, впервые сталкивающихся с этим продуктом. Конечно, прежде чем приступить к монтажу металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому делу, как обрешетка под профнастил.Поскольку во многом от этого элемента будет зависеть долговечность и прочность кровельной конструкции. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но в первую очередь стоит обратить внимание на особенности профнастила.

Характеристики профнастила

Профнастил металлочерепица выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофров, расстоянием между волнами, но и такими параметрами, как ширина сборки, материал изготовления, толщина. лист, качество антикоррозионного покрытия и наличие различных декоративных полимерных слоев.Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователи должны знать, что продукт выпускается в трех основных модификациях:

Carrier (с маркировкой Litera N).
Стена (и).
Комбинированный или универсальный (NA).

Материал может отличаться по назначению, например, изделие может быть использовано:

для монтажа кровельной системы;
для устройства межэтажных перекрытий;
для отделки фасадов;
для изготовления стеновых перегородок;
для установки в качестве ограждающих конструкций и т. Д.

Потребители, планирующие изготовить кровлю самостоятельно, должны понимать назначение выбранных изделий. Маркировка материала буквенно-цифровым обозначением. Цифры в маркировке указывают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Расчет и установка обрешетки под профнастил

Светильник может быть выполнен из дерева, железобетонных плит или металла. При этом металлическая решетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровле с минимальным уклоном уклона.Прежде чем приступить к составлению расчетов, стоит определиться с материалом используемого материала, а также спланировать. Кроме того, необходимо учитывать ветровые и снеговые нагрузки, которые наблюдаются в том или ином регионе. Вы можете увидеть коэффициент в специальных таблицах, которые доступны в свободном доступе на Интернет-ресурсах. Правило будет действовать так: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный, должен понимать, что светильник — это только верхний элемент кровельного пирога, непосредственно скрепляющий декоративно-защитное кровельное покрытие.Чтобы закрепить сам круиз, необходимо установить кондроквин, который выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

Чтобы основание под профнастил было максимально прочным и долговечным, стоит внимательно изучить технические требования со стороны гостей, которые предъявляются к обрешетке, а также другие нормативные документы. Важное правило, которого следует обязательно придерживаться — это использование антисептических, антипирных и гидрофобных обработок.При этом следует учитывать, что обрешетка под выпрямитель в местах соединения стропильных ног, в районе конька, в проходе вентиляционных труб, дымоходов и мансардных окон должна быть двойной, именно такой подход будет обеспечивают дополнительную герметичность кровли. Для расчета необходимого пиломатериала необходимо учитывать такие размеры, как ширина и длина коньков, а также планируемый этап монтажа досок. Кроме того, к конечному результату стоит прибавить 10% -ный запас, который обязательно образуется при раскрою материала.

Чаще всего светильник выполняется под гофрированную руку, своими руками из деревянных брусков, а крепление производится гвоздями. При этом длина крепежа должна быть как минимум в 3 раза больше толщины используемых досок вала. Профессиональный хозяин фиксируется на досках панциря с помощью специального, снабженного резиновым уплотнением под Шляпку. Крепление выполняется в углубление профиля на кровельные стержни и в верхней части волны у конька. Монтаж начинается с торца крыши, каждый последующий лист укладывается поперечным клеем не менее 5 см, а продольным от 20 см, читайте также:.

В статье собрана информация о правильном выборе и установке обрешетки под профнастил.Это достаточно серьезная тема, ведь прочная крыша — залог комфортной жизни в доме, а профессиональная одежда как рубероид имеет ряд особенностей, которые необходимо учитывать. Прочитав статью, вы узнаете, каким материалом для обрешетки остановите свой выбор, каковы нюансы при расчете и установке основания под профнастил.

Источник Подкрышей.ру.

Почему выбирают профнастил

Материал пользуется большим спросом благодаря своим прекрасным свойствам.Он достаточно прочный, но при этом имеет небольшой вес. Согласно СНиПМ и ГОСТу гребень волны профнастила, которым покрывается кровля, должен быть не менее 3,5 см. Этот материал имеет два слоя защитного покрытия. Благодаря этому на него не влияет внешняя среда. Современное полимерное покрытие не выгорает на солнце и надолго сохраняет свой привлекательный вид.

Важным фактором при выборе профнастила является его финансовая выгода.Стоимость этого материала ниже, чем у многих других покрытий, а срок службы значительно выше. Огромным плюсом следует считать простоту монтажа профлиста на крышу. Какое основание крыши выбрать, влияет сам материал перекрытия, погода в регионе, угол наклона кровли, материал самой обрешетки.

Виды и назначение

Profile выпускается с множеством вариаций профиля. Листы могут отличаться не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия.Весь профнастил делится на три подвида:

Перевозчик (H).

Стенка (С).

Универсальный (Ns).

Источник myogorod.ru.

Профлист имеет разное назначение:

как рубероид ;

в качестве материала для межэтажных перекрытий ;

для декоративных настенных украшений и для перегородок помещений;

как заборов .

Чтобы правильно выбрать материал для кровли, следует определиться с маркировкой у профессионалов. Основные характеристики наиболее популярных видов профлиста приведены в таблице ниже.

Источник stroim-dom.radiomoon.ru.

Угол наклона крыши

Погодные условия района являются ключевыми при выборе типа кровли и материала пола. Чем круче конек, тем лучше с него течет вода и снег.Но в регионах с сильными и частыми ветрами уклон крыши делают с минимальным наклоном. У профнастила отличный парусник и при порывах ветра ломает его вместе с основанием. А в регионах с повышенными осадками стоит останавливать свой выбор на больших скатах крыши. За счет этого снижается нагрузка на крышу, потому что снег катится сам. Сам по себе профнастил — довольно тонкий материал, он легко гнется даже под небольшим снежным комом.

Стоит отметить, что чем больше угол наклона кровли, тем больше материала на обрешетке. При расчете следует учитывать тот фактор, что чем чаще делается кровля под профнастил, тем больше его вес.

СТУПЕНЬ обрешетки

Это дает возможность не рассчитывать на обрешетку, и можно делать выбор ее шага «на глаз». При таком подходе возможны следующие последствия:

если ступенька обрешетки под рихтовку на крыше слишком широкая , после первых же сильных осадков стыкуется профнастил;

тяжелый Финансовые затраты на материал с частой тарой;

возможна нестыковка При установке листов, когда их край попадает между досками;

нет возможности адекватной службы крови, в случаях слишком редкой гибели.

Поэтому важно выбрать золотую середину и провести необходимые расчеты материалов.

Источник krrot.net

На нашем сайте вы можете найти контакты строительных компаний, предлагающих услуги. Проектирование и ремонт кровли . Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Для расчета шага обрешетки под профнастил стоит воспользоваться онлайн-калькулятором от производителей профлиста.Не помешает консультация с бригадой мастеров, которые уже построили дома в вашем регионе. Мнение опытных специалистов стоит доверять. Стоит изучить проекты домов, построенных непосредственно рядом с вами. Легче отказаться от уже готовых проектов, эксплуатируемых несколько лет. Удастся избежать ошибок при дальнейшей установке.

При устройстве кровли жилого дома необходимо тщательно провести расчеты материалов для обрешетки под профиль.Для разных типов крыш используют их тип обрешетки:

плиты OSB либо фанера используется для кровли с небольшим углом наклона;

присвоение Okeset с использованием минимального пробела для незакрытого профлиста;

родственная гибель Для крыш большой площади противопоказана, так как ее можно питать от веса.

Для расчета оттенка обрешетки можно воспользоваться онлайн-калькулятором от производителей профлистов Source Obustroeno.com.

Под профнастил кладется разреженная обрешетка, но только после тщательных расчетов. Для этого типа обрешетки используют жесткие кровли, которые хорошо справляются с ветровой и снеговой нагрузкой. Перед укладкой материал обрабатывают антисептиками. В качестве материала выбирают деревянные бруски и рейки без деформаций, бороздок и с минимальной влажностью. Шаг обрешетки под профнастил 35-40см при условии сечения бруса 50 на 50 мм. В этих условиях под профнастил достаточно одного слоя обрешетки.

Выбор оттенка кратера влияет на высоту волны самой профессии. Дело в том, что несущая способность кровли меняется.

Материал для ящика

Что лучше выбрать для ящиков: деревянное или металлическое? Стоит отметить, что металлическое основание применяется для многоэтажных промышленных зданий, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянный забор востребован и является классикой постройки.При проведении расчетов деревянной обрешетки следует учитывать дополнительные материалы для обхода дымоходов и другого обхода. Стоит учесть, что по краям кровли для дополнительной прочности уложены две доски.

Источник Pinterest.at.

На нашем сайте вы можете ознакомиться с самой
. В фильтрах можно выставить нужное направление, наличие газа, воды, электричества и других коммуникаций.

Если говорить о выборе древесины, то для обрешетки лучше всего выбирать качественную древесину.Для этого ольха, бук, ель или сосна. Чаще всего для куба крыши выбирают размер досок 22 на 100 и 25 на 100 мм. Но для более прочной конструкции стоит остановиться на досках сечением 32 на 100 мм. Стоит отметить, что деревянные бруски чаще всего используют для основания под профнастил с высокой волной.

Правила установки обрешетки под профнастил

Крепление ящика к соломе на крыше имеет ряд особенностей и требует небольшого рывка.Лучше всего доверить такую работу специалистам. Главное правило и условие длительной службы кровли с деревянной обрешеткой — тщательная обработка всех деревянных конструкций антисептиками. Это необходимо сделать так, чтобы в дальнейшем деревянная конструкция не влияла на воздействие влаги и грибка. Под крышей всегда влажный воздух. При нарушении технологии монтажа корневая основа очень быстро разрушается.

Стоит отметить, что доступ к обрешетке при эксплуатации и уходе за кровлей будет минимальным.

Источник centro-snab.ru.

Чаще всего в современных усадьбах выбор останавливается на двойной крыше. Такая крыша имеет большие преимущества. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает погодные изменения. Специалисты помогут определиться с габаритами стропила и обрешетки двухъярусной кровли под профнастил. Не стоит делать расчеты самостоятельно, так как у такой кровли есть свои нюансы.

При установке стоит обратить внимание на установку коньков, карнизов и прилегающих участков.Рассмотрим их подробно:

в районе кровли кровли и в местах примыкания стропила требуется комплектное основание ;

вокруг вентиляционных каналов Дополнительные штанги необходимы для установки защитного герметичного фартука;

карнизов Доски Windy вмонтированы, а они уже прямо дум. Это необходимо для усиления защитной функции в случае;

для крепления обрешетки применяют гвозди, которые должны быть на втрое больше Толщина самой доски.Благодаря этому крыша сможет выдерживать мощные порывы ветра.

Источник Banya-ili-sauna.ru.

Профессиональный чиновник крепится к обрешетке с помощью саморезов. Важно использовать резиновую прокладку для уплотнения. К нижнему краю профиля крепится профессионал. Это необходимо для густоты компаундов и исключения растекания стыков стыков. Для качественного монтажа на 1 кв. M. Leaf приложит 7 саморезов.

Описание видео

На видео вы можете увидеть установку обрешетки под профнастил:

Заключение

Монтаж профнастила на обрешетку не составит большого труда, но требует навыков. Поэтому эта работа выполняется в срок и качественно, доверять ей рекомендуется только профессионалам.

При кажущейся простоте устройства профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и ее правильный монтаж.Обрешетка под профнастил подбирается с учетом рубероида, а точнее параметров его профиля, представляющего собой трапеции разной высоты и ширины. Это прибавляется к толщине металлического листа, из которого сделан профессионал.

Поскольку кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, в качестве рубероида используются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона крыши.Чем оно больше, тем меньше давление, соответственно можно использовать материал с меньшим размером профиля.

К выбору обрешетки под профнастил можно добавить такой критерий, как назначение кровли. Если конструкция основного дома построена, то экономить не стоит. Если возводится крыша беседки, террасы, то можно использовать покрытие листов с меньшими габаритными параметрами, учитывая угол наклона конструкции конструкции.

Выпущено

Рок — основа, на которую укладывается рубероид.Она укладывалась по стропильной системе. Основное назначение — равномерно распределить нагрузку с кровли и атмосферных осадков на опоры сплава. Ящики бывают двух видов: сплошные (без зазоров) и разгрузочные. Для профнастила используется второй вариант, ведь материал достаточно твердый, не гнется под собственным весом.

Что касается материала для обрешетки, чаще используют пиломатериалы: доски или рейки, металлические профили (чаще, чем стальной уголок).

Дерево.Положительная характеристика материала — небольшой вес, высокая прочность. Под профнастил обычно укладывают обрезную или необрезную доску толщиной 30-50 мм, шириной 100-150 мм. Использовать доски шириной более 150 мм не рекомендуется. При длительном периоде эксплуатации под действием внешних факторов (изменение влажности, температуры) они начинают размножаться в диаметре.
Металл. Вариант дорогой, надежный, с большим сроком службы.

Металлочерепица на кровле под профлист

Расчет ящиков под профлист

Монтаж обрешетки под профнастил можно производить только после точного расчета шага укладки элементов каркасной системы.Вес профлиста зависит от размеров профиля рубероида и толщины исходного сырья. Чем больше габаритов, тем больше вес. Например:

C21 — высота профиля 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм. Вес увеличивается до 7,4 кг.
NS114 — высота волны 114 мм. Толщина 0,8 м — вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа вес 1 м² у последних в два раза больше.То есть нагрузка от профиля на обрешетку увеличивается в зависимости от параметров профиля. Но есть еще один момент. Чем больше профиль, тем мощнее кровельный материал по несущей способности. У марки С21 этот показатель составляет 100-200 кг / м² в зависимости от расстояния между опорами, N114 600-750 кг / м².

Это говорит о том, что, используя профнастил с большим профилем, можно увеличить форму обрешетки, тем самым сэкономив на покупке пиломатериалов.Но это мнимая экономия, ведь профнастил с большим профилем дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Наклон крыши

Почему шаг обрешетки под профнастил зависит от угла наклона кровли. Дело в снеговой нагрузке, которой рубероид подвергается зимой. Чем меньше угол, тем больше снег прилипает к крыше, тем плотнее она становится.Это означает, что увеличивается его вес, который в плоской крыше давит практически перпендикулярно настилу. Это максимальные нагрузки. За счет увеличения наклона конька уменьшается угол нагрузки, что приводит к уменьшению ее самого. На фото ниже хорошо видно, что давление на крышу меньше веса снежной массы, тянущейся по вертикали. Чем больше угол, тем снизится давление на рубероид.

Следовательно, внизу под профнастил находится обрешетка, а точнее ее шаг оговаривается с учетом угла кровли кровли.

Из таблицы видно, что несущая способность материала при выборе оттенка обрешетки играет немаловажную роль. Чем больше профиль, тем больше расстояние между элементами каркаса.

Расчет количества зажимных элементов

Необходимое количество обрешетки под профнастил рассчитывается на коньки отдельно. Например, бартальная крыша, длина карниза которой 10 м, длина конька 5 м. Помимо размеров расчета берется расстояние между элементами обрешетки (монтаж установки).Если он составляет 1 м, то на таком прицеле следует разместить 6 рядов, длиной каждые 10 м. Получается 60 м — общая длина досок, используемых в конструкциях мозгового каркаса. К этой стоимости добавляется 10% за установку и отходы. 120 м выйдет из крыши.

Правила Montaja

Устройство обрешетки под профнастил представляет собой каркас из каркаса, элементы которого расположены перпендикулярно стропильным ногам. Необходимо следить за тем, чтобы светильник создавал единую плоскость уровня, чтобы его элементы определялись в одной плоскости между собой.

Оптимально, если стропила, а точнее плоскость их верхних концов, будут расположены в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали одну ровную поверхность в плане уклона. А уже внутри устанавливаются доски обрешетки.

Установка ящиков для встречного иска

Если стропила не выставлялись, значит, придется ставить доски.

Первые доски набиваются на карниз шкива кровли.Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживает уровень по горизонтали, при обшивке тонкими листами с уменьшенным расположением досок, если элемент выступает за пределы необходимого уровня, то стропила, на которые он опирается, укладывается на необходимую толщину.
Аналогичным образом набиваются элементы обшивки конька.
Затем между двумя уложенными рядами через каждые 2-3 м натягивают прочные нити, создавая плоскость установки обрешетки под профнастил.
Промежуточные элементы уложены друг на друга и прикреплены к рафалингу. Расстояние между ними рассчитывается заранее с учетом выбранной марки рубероида.

Если кровля сооружается в виде утепленной конструкции. То есть при строительстве используются теплоизоляционные и защитные материалы, элементы ящиков штабелируются для встречного иска. Последние — рельсы сечением 50х50 мм, устанавливаемые на рафтинговые опоры, они крепятся самоватяжкой.

Встречный иск направлен на создание вентиляционного зазора между торговыми площадями и кровельным пирогом. Элементы обрешетки укладываются так же, как и на стропильной системе.

Внимание! Крепеж для обрешетки под профнастил подбирается с учетом толщины пиломатериала. Гвозди или саморезы должны быть вдвое длиннее толщины досок. Это крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или стойки

Требования к пиломатериалам

На что нужно обратить внимание, выбирая доски для обрешетки под профлист.

Полив пиломатериалов не должен превышать 18%. Мокрая древесина в процессе естественной сушки начнет деформироваться. Это негативно скажется на кровле.
Предпочтение лучше отдавать доскам с минимальным количеством сук и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
Изделия из дерева покрыты антисептиками, антипиренами. Первый защитит от плесени, грибка, второй повысит противопожарные свойства.
Старайтесь выбирать доски и стойки гладкие, без коробления.Это упростит установку без дополнительных операций, связанных с подгонкой.

1.
2.
3.

Один из самых ответственных моментов при установке профлиста — создание каркаса, к которому будет стрижен кровля. Чтобы светильник мог выдерживать значительные нагрузки и правильно распределять вес кровли, он должен быть достаточно прочным, как и вся линейка Системы (читайте также: «»). Шейка для профессионалов выполняется установкой брусков или досок на опору с дальнейшим монтажом рубероида.Решетка под металлические изделия позволяет ускорить процесс установки листов, так как крепление на крышу значительно упрощается. Также резак позволяет организовать правильную систему вентиляции в подкапотном пространстве.

Устройство обрешетки под профнастил может осуществляться с использованием разных материалов. Для частных домов чаще всего используется обрешетка из дерева, в случае промышленных построек ее гораздо эффективнее использовать. Это позволяет выдерживать большую по сравнению с частным домом нагрузку на систему обрешетки.

Толщина досок или брусков зависит от того, какой шаг обрешетки под профнастил был выбран. Это в свою очередь зависит от типа металлического профиля.

Установка обрешетки

Рассмотрим, как сделать обрешетку под профнастил. Основную доску обрешетки, которая будет проходить по карнизу, всегда берут толще остальных. В местах, где планируется установить вывод вентиляции, дымохода или пожарного люка, устанавливают дополнительные доски.Устанавливается поверх слоя гидро- и теплоизоляции. Также важно убрать вентиляцию.

Определившись с основным назначением кровли и рассчитав возможную нагрузку, переходите к выбору кровельного материала и расчету обрешетки. Правильный выбор профнастила и оптимально подобранная ступень обрешетки под профнастил — залог долгого срока службы кровли.

Параметры профиля профиля

При выборе материала следует помнить, что чем больше высота профиля, тем большую нагрузку выдержит профессионал.

Фанерные панели обшивки крыши | Обшивка из фанеры GP Plytanium

Как правильно хранить фанеру во дворе или на стройплощадке?

Ответ

По возможности храните панели под крышей. Держите отшлифованные панели и продукты с хорошим внешним видом вдали от мест с интенсивным движением, чтобы не повредить поверхности. Используйте куски древесины, чтобы придавить верхнюю панель штабеля, чтобы уменьшить коробление из-за влажности. Если ожидается влагопоглощение, разрежьте стальные ленты на пучках, чтобы предотвратить повреждение кромок.

Если панели необходимо хранить на улице, сложите их на ровной платформе, поддерживаемой не менее чем тремя полноприводными автомобилями, чтобы они не касались земли. Поместите один 4×4 в центре, а два других 4×4 на расстоянии 12–16 дюймов от концов. Никогда не оставляйте панели или платформу в непосредственном контакте с землей.

Неплотно накройте стопку пластиковыми листами или брезентом. Закрепите покрытие в верхней части штабеля, но держите его открытым и подальше от боковых сторон и дна, чтобы обеспечить хорошую вентиляцию. Плотные покрытия препятствуют циркуляции воздуха, а при воздействии солнечных лучей могут способствовать появлению плесени или грибка.(Источник: Совет разработчика APA U450: Хранение и обращение с панелями с товарными знаками APA)

Есть ли разница между рейтингами пролета OSB и фанеры?

Ответ

Нет, значения пролета для одинаковой толщины одинаковы.

Какова классификация распространения пламени для фанеры?

В чем разница между панелями Exterior и Exposure 1?

Ответ

Наружные панели подходят для применений, подверженных длительному воздействию погодных условий или влаги, в то время как панели, классифицируемые как Воздействие 1, предназначены для противодействия воздействию влаги на характеристики конструкции, которое может возникнуть из-за задержек строительства или других условий аналогичной серьезности.Панели Exposure 1 изготавливаются с использованием тех же клеев для наружных работ, что и для наружных панелей. Однако, поскольку другие композиционные факторы могут повлиять на характеристики склеивания, для длительного воздействия погодных условий следует использовать только внешние панели.

В чем разница между панелями Structural 1 и Exposure 1?

Ответ

Структурный I относится к определенным специализированным характеристикам прочности и жесткости деревянных структурных панелей, в то время как термин «Воздействие 1» относится к долговечности клеевого соединения деревянных структурных панелей.Конструкция I, также называемая «STRUC I», может быть из OSB или фанеры и, по сути, является подкатегорией обшивки с рейтингом APA. Панели, обозначенные как Structural I, должны соответствовать всем производственным и эксплуатационным стандартам номинальной обшивки, а также некоторым дополнительным требованиям.

Преимущества структурной обшивки с рейтингом I по сравнению со стандартными панелями с номинальной обшивкой той же категории характеристик реализуются в определенных специализированных областях применения, таких как проектируемые стены, работающие на сдвиг, и проектируемые горизонтальные диафрагмы.Особые строительные ситуации, требующие установки панелей обшивки крыши с осью прочности, параллельной опорной конструкции, также выигрывают от использования обшивки Structural I. Structural I не дает дополнительных преимуществ для других традиционных строительных приложений. По поводу конкретных приложений проконсультируйтесь с профессиональным инженером.

Можно ли покрасить фанеру?

Ответ

Да, фанеру можно красить, используя один слой акриловой латексной грунтовки и не менее двух слоев акриловой латексной краски.Краски на масляной основе не рекомендуются.

Можно ли использовать фанеру для наружных работ?

Ответ

Фанерные панели, отнесенные к категории «Наружные», подходят для применений, подверженных длительному воздействию погодных условий или влаги.

Что означает штамп на моей фанерной панели?

Ответ

На каждой панели обшивки Georgia-Pacific вы должны найти марку APA. Этот штамп является вашей гарантией того, что продукт изготовлен в соответствии со строгой программой проверки и тестирования качества APA.Марка на панели также многое расскажет о панели — рейтинг пролета, степень воздействия, толщина панели и соответствие строительным нормам и правилам, которым панель соответствует.

Что означает «рейтинг прочности» фанерной панели?

Ответ

В отметке уклона на панели вы найдете номинальный пролет. Когда два числа разделены косой чертой (например, 48/24), первое число представляет собой максимальное рекомендуемое межцентровое расстояние для опор в дюймах, когда панель используется для обшивки крыши с большим размером поперек опор.Второе число — это максимальное расстояние между центрами опор в дюймах, когда панель используется для чернового пола с большим размером опор.

Сколько листов в фанере?

Ответ

Количество панелей в единице фанеры варьируется в зависимости от типа и толщины изделия. На изделиях для обшивки количество штук обычно наносится по трафарету на боковой стороне устройства. У других продуктов есть гофрированные боковые протекторы, которые должны указывать количество штук.Если вам нужен подсчет штук, и ни один из них не виден, обратитесь к врачу общей практики по телефону 800-284-5347.

Производится ли древесина GP из устойчиво управляемых лесов?

Ответ

Фанерные панели из Джорджии-Тихоокеанский регион производятся из древесины, полученной через систему, сертифицированную третьей стороной в соответствии со стандартом закупок Sustainable Forestry Initiative®.

Соответствуют ли ваши панели стандартам выбросов формальдегида?

Ответ

Да, в фанере и OSB панелях Georgia-Pacific используются только влагостойкие клеи, не содержащие добавленных карбамидоформальдегидных смол, и поэтому на них не распространяется действие U.Нормативы S. EPA и Калифорнии по формальдегиду из-за очень низкого уровня выбросов.

Безопасны ли фанера и OSB при производстве ящиков и поддонов для международных перевозок?

Ответ

Для предотвращения интродукции и распространения вредных организмов растений МСФМ 15 «Международные стандарты по фитосанитарным мерам» требует, чтобы поддоны из массивной древесины, отправляемые за границу, окоркались, обрабатывались нагреванием или фумигировали бромистым метилом и маркировались знаком соответствия.Поддоны, изготовленные из искусственной древесины, не подпадают под действие правил ISPM 15. Это связано с тем, что процесс производства искусственной древесины уничтожает любые живые организмы в древесине. (Источник: «Производство коробок, ящиков и катушек», www.PerformancePanels.com)

Сколько фанеры / слоев составляют ваши фанерные изделия?

Ответ

Количество слоев фанеры в наших фанерных изделиях зависит от толщины изделия. Вот стандартное количество слоев фанеры / слоев для некоторых из наших обычных толщин:

¼ — 3-слойная

3/8 — 3 слоя

11/32 — 3-слойный

15/32 — 3 слоя ИЛИ 4 слоя

19/32 — 4 слоя ИЛИ 5 слоев

23/32 — 5 слоев

7/8 — 6 слоев

Как упаковать предметы нестандартной формы / размера для отправки?

Поздняя отгрузка.com — единственный в мире облачный инструмент для логистики, который помогает компаниям любого размера сократить расходы на доставку до 20% и обеспечить незабываемые впечатления от доставки клиентам в любом масштабе.

В LateShipment.com мы постоянно уделяем внимание последней миле, обычно той части логистической цепочки, которая является наиболее непрозрачной.

LateShipment.com позволяет вам автоматически проверять ваши ежемесячные счета за доставку на предмет 50+ сбоев в работе службы доставки и требовать возмещения от вашего имени .Заявленная сумма зачисляется прямо на ваш счет. Это может сэкономить вам до 20% общих расходов на доставку.

Наше автоматическое решение для возмещения стоимости доставки:

Проверяет ваши ежемесячные счета за доставку
Подает претензии на возмещение вашему перевозчику (-ам) от вашего имени
Зачисляет возвращенную сумму прямо на ваш счет

Это еще не все!

Платформа LateShipment.com для управления опытом доставки помогает вам создавать незабываемые впечатления после покупки и строить долгосрочные отношения с клиентами.

Наши новаторские решения для послепродажного обслуживания помогают предприятиям легко преодолеть разрыв в CX после покупки и открывать новые способы порадовать и удержать клиентов.

Наши эффективные предложения после покупки позволяют:

Следить за доставкой заказов, особенно тех, которые сталкиваются с задержками

Отслеживать транзитные грузы в режиме реального времени несколькими перевозчиками на одном щиток приборов.

Получайте предупреждения о задержках доставки посылок и принимайте меры по исправлению положения.

Чрезмерное общение и снижение беспокойства клиентов после покупки

Заблаговременно выявляйте клиентов, сталкивающихся с проблемами доставки, и общайтесь с ними.

Автоматизируйте уведомления о статусе заказа по электронной почте или SMS на протяжении всего жизненного цикла доставки.

Укрепите идентичность вашего бренда с помощью настраиваемых ресурсов для отслеживания заказов.

Предоставьте клиентам страницы отслеживания заказов, соответствующие бренду, и увеличьте количество повторных покупок.

Встраивайте виджеты самообслуживания для отслеживания заказов на свой веб-сайт и в электронные письма, связанные с заказами.

Используйте моменты отслеживания заказов, чтобы увеличить продажи и снизить возврат.

Увеличьте продажи с помощью персонализированных рекомендаций по продуктам на странице отслеживания.

Уменьшите возврат, предоставив соответствующую информацию об использовании продукта при отслеживании активов.

Узнайте, довольны ли клиенты своим опытом доставки

Получите оценку удовлетворенности доставки (DSAT) клиентов после каждой доставки заказа.

Измерьте средний балл DSAT каждого клиента, чтобы оптимизировать процессы доставки и доставки.

Получите критически важную информацию о ваших расходах на доставку и производительности перевозчиков по различным типам услуг и географическим регионам, чтобы принимать решения на основе данных и повышать эффективность доставки.

Насколько это хорошо?

Самое приятное то, что увидеть LateShipment.com в действии без каких-либо изменений в существующем рабочем процессе занимает менее 2 минут.

Ценность, которую мы приносим бизнесу, наиболее очевидна при непосредственном опыте.Попробуйте LateShipment.com прямо сейчас.

Гофрированный материал — обзор

11.6 Упаковочные материалы

Упаковка очень важна. Он предназначен для окружения, улучшения и защиты. Упаковка скоропортящихся пищевых продуктов особенно обременительна. Цепочка поставок, которая начинается у производителя, в конечном итоге заканчивается у супермаркета и потребителя. Пакеты, ящики, корзины, корзины, картонные коробки, бункеры для сыпучих материалов и контейнеры на поддонах — все это примеры различных типов контейнеров, которые могут использоваться на разных этапах пути.Существует около 1500 различных типов пакетов, которые могут использоваться, иногда в сочетании друг с другом (Boyette et al., 1996). Согласно одному исследованию, значительный процент жалоб покупателей и потребителей продукции может быть связан с отказом тары из-за плохой конструкции или неправильного выбора и использования (Boyette et al., 1996).

Исследование Всемирной организации здравоохранения показало, что в развитых странах со сложными системами хранения, упаковки и распределения потери пищевых продуктов оцениваются только в 2–3%.В развивающихся странах, где нет этих систем, потери составляют от 30% до 50% (Сорока, 2002).

Согласно данным ООН (1969), пищевые продукты упаковываются по двум основным причинам; сохранить и представить покупателю в привлекательном виде. Чтобы успешно удовлетворить эти требования, используются различные материалы. Факторы, влияющие на выбор этих материалов, включают:

•: состав пищевого продукта и его физическое состояние;
•: характер возможных разрушительных реакций;
•: виды транспорта, используемые для доставки продукта на рынок;
•: время до потребления;
•: кто будет целевым потребителем; и
•: общий бюджет продукта.

В идеале все пищевые контейнеры должны обладать следующими свойствами:

•

Санитарный

•

Нетоксичный

•

Прозрачный

9192 9192 9192 9192

Легко одноразовый

•

Светозащитный

•

Легко открывается или закрывается

•

Непроницаем для газов и запахов

919

919 повреждение

•

Легко распечатывается или маркируется.

Ниже приводится краткий обзор упаковочных материалов, обычно используемых для упаковки в качестве отдельной упаковки или в сочетании друг с другом.

11.6.1 Бумага

Картон и картон — это термины, используемые для гофрированного картона, материала, обычно используемого для ящиков. Этот продукт на бумажной основе доступен во многих различных стилях и весах, предназначенных для использования с широким спектром пищевых продуктов. Спрос на гофрированный картон неуклонно растет в среднем на 2–3% в год в Европе, где он доминирует с долей рынка 63% по сравнению с другими альтернативами упаковочного материала, такими как пластик (FEFCO 2011).

Согласно данным Совета по гофроупаковке, продукт легко идентифицировать. Гофрированный картон в своей основной конструкции состоит из двух основных компонентов: дугообразного волнистого слоя, называемого «рифленый», который наклеивается между двумя гладкими листами, называемыми «вкладыши» (The Corrugated Packaging Allowance, 2005). Вместе они образуют двойное лицо. Рифленая подкладка может быть разных размеров, каждый размер обозначается буквой от A до E. Размер A имеет самые большие канавки, а E — самые маленькие. Сорта присваиваются в зависимости от плотности и толщины бумаги.

Канавки являются важным элементом гофрированного материала. Они придают контейнерам прочность и добавляют защиту. Когда канавки прикреплены к облицовке клеем, они сопротивляются изгибу и давлению со всех сторон (fibrebox.org). Когда кусок гофрированного картона помещается на его конец, канавки образуют жесткие колонны, способные выдерживать вес без сжатия. Это позволяет ставить много коробок друг на друга. Когда давление прикладывается к боковой стороне доски, пространство между канавками служит подушкой для защиты содержимого контейнера, обеспечивая тем самым защиту от ударов.Канавки также обеспечивают изоляцию от резких перепадов температуры. Вкладыши, расположенные на внешних сторонах, защищают канавки от повреждений и увеличивают общую прочность контейнера.

Для транспортировки продукции обычно используется двусторонний гофрированный картон. Материалы, используемые для внутреннего и внешнего слоев, определяются продуктом, который он будет удерживать. Например, внутренний слой может иметь покрытие для защиты от влаги, в то время как внешний слой обычно печатается для идентификации содержимого и для отображения в торговых точках (FEFCO, 2011).

Гофрированные материалы соответствуют стандартам, гарантирующим, что коробки, отправляемые по железной дороге или грузовиком, не выходят из строя во время транспортировки. Первые правила, установленные в Соединенных Штатах, были введены в 1906 году. Гофрированный картон должен защищать от разрыва, выдерживать нагрузки при грубом обращении, выдерживать вес, помещенный на верхнюю часть коробки, и допускать максимальный вес содержимого, которое можно безопасно разместить. в коробке. Эти размеры обычно печатаются на внешней стороне контейнера.

11.6.2 Пластмасса

Пластмасса — это универсальная среда, используемая для защиты и предотвращения повреждения различных пищевых продуктов. Они доступны во множестве толстых, тонких, жестких или гибких форм, от бутылок до вкладышей, чтобы вместить практически любой пищевой продукт. Традиционно этот материал рассматривается только для первичной или вторичной упаковки. Ситуация меняется, поскольку производители и дистрибьюторы применяют МПК для третичной упаковки свежих продуктов. Теперь использование пластмасс можно рассматривать на всех уровнях цепочки поставок (APME, 2001).По данным Американского совета по пластмассам, каждый фунт пластика может предотвратить потерю до 1,7 фунта пищи из-за порчи, загрязнения посторонними веществами и организмами или повреждения упаковки (APC, 2005).

Поскольку пластик легкий, он также снижает расходы на транспортировку и, следовательно, является экономичным материалом. Пластик также продлевает срок службы скоропортящихся продуктов, устраняя отходы и консерванты. Прозрачная природа позволяет людям смотреть на пищу и прикасаться к ней, не вызывая синяков или других повреждений (APME, 2001).Небьющийся материал сохраняет упаковку неповрежденной и предотвращает загрязнение продуктов осколками или осколками. Полиэтиленовые (ПЭ) пленки являются основным материалом для упаковки фруктов и овощей в розничных магазинах. Продукция остается свежей во время транспортировки и погрузочно-разгрузочных работ, потому что материал воздухопроницаемый, что обеспечивает правильное соотношение кислорода, углекислого газа и водяного пара для заполнения мешка. Некоторые сорта продукции могут быть защищены жесткими створками (рис. 11.11 и 11.12). Эта недорогая упаковка содержит ценные продукты, такие как фрукты, ягоды, предварительно нарезанные салаты и грибы, и предотвращает раздавливание деликатных продуктов (Кооперативная служба расширения Университета Клемсона, 2002).

Рисунки 11.11 и 11.12. Грозди винограда упаковываются в пластиковые лотки-раскладушки.

Полиэтилен является доминирующим используемым сегодня пластиковым материалом, занимающим 56% рынка. Другие используемые типы пластика: полипропилен (PP), полиэтилентерефталат (PET), полистирол (PS), поливинилхлорид (PVC), EPS, полиэтилен низкой плотности (LDPE) и полиэтилен высокой плотности (HDPE).

Описание материалов согласно Американскому совету по пластмассам (2005) следующее:

•: ПЭТ : Прозрачный и прочный материал.Обладает хорошими газо- и влагонепроницаемыми свойствами. Обычно используется для контейнеров для напитков, пищевых контейнеров, пакетов для продуктов для варки и упаковок из переработанного мяса.
•: HDPE : Используется для бутылок из-под молока, сока и воды, а также вкладышей для ящиков с хлопьями. Полупрозрачный материал хорошо подходит для продуктов с непродолжительным сроком хранения. Обладает хорошей прочностью, жесткостью, ударной вязкостью и химической стойкостью. Газы проницаемы.
•: PVC : Широко используется в строительстве благодаря стабильным свойствам.Этот жесткий пластик обычно используется для прозрачной упаковки пищевых продуктов, такой как пищевая упаковка, бутылки с растительным маслом и блистерная упаковка. Он обладает большой прочностью, ударной вязкостью и устойчивостью к химическим веществам, маслам и жирам.
•: LDPE : Этот пластик преобладает при производстве пленок. Он жесткий и гибкий, но при этом сохраняет прозрачность. Это облегчает герметизацию и является хорошим барьером для влаги. Общие области применения включают термоусадочную пленку, пластиковые пакеты и сжимаемые бутылки для пищевых продуктов.
•: PP : Этот прочный материал имеет высокую температуру плавления, что делает его хорошим кандидатом для жидкостей горячего розлива. Устойчив к другим химическим веществам, жирам, маслам и влаге. Обычно используется для контейнеров для маргарина и йогурта, крышек для контейнеров, упаковки для замены целлофана и бутылочек с лекарствами.
•: PS : Может быть двух видов: жесткая или вспененная. Обычно он прозрачный, твердый, хрупкий и имеет низкую температуру плавления.Обычно используется для защитной упаковки, такой как картонные коробки для яиц, контейнеры, крышки, лотки для фаст-фуда, одноразовые пластиковые столовые приборы и чашки.

11.6.3 Металл

В 1790-х годах Николас Апперт стал первым человеком, который сохранил пищу в металлическом контейнере. Сегодня коммерческое консервирование стало возможным благодаря таким материалам, как сталь, алюминий, олово и хром. Каждый материал предлагает кухонные комбайны различные свойства и методы консервации. Производители выбирают металл для пищевых продуктов и напитков по причинам, включая механическую прочность, низкую токсичность, превосходные барьерные свойства для газов, влаги и света, а также способность выдерживать широкий диапазон температур.Эти качества помогают обеспечить целостность и безопасность самых разнообразных пищевых продуктов.

Наиболее часто используемые металлы для упаковки — это белая жесть, сталь, не содержащая олова, и алюминий. Белая жесть из низкоуглеродистой стали с тонким слоем олова. Слой олова может быть толщиной 0,38 мкм (Сорока, 2002). Белая жесть нетоксична, устойчива к коррозии и хорошо подходит для переработки в упаковку благодаря своей превосходной пластичности и способности к вытяжке.

Сталь без олова состоит из низкоуглеродистой стали и тонкого покрытия из хрома, алюминия или эмали.Банки, изготовленные из этого материала, больше не подлежат пайке и должны быть сварены или зацементированы.

Жесть и сталь, не содержащая олова, обычно используются для изготовления трехсекционных банок. Эти банки могут быть сшиты механическим способом, склеены клеем, сварены или припаяны (Сорока, 2002). Паяные консервные банки больше не разрешены в Северной Америке. Банки из трех частей являются наиболее популярными во всем мире, потому что они дешевы в производстве, и поскольку все части изготавливаются из плоских листов, не требующих растяжения.

Алюминий — самый распространенный металлический компонент, используемый для упаковки.Часто называемые транспортным металлом, алюминиевые сплавы с магнием для прочности обеспечивают одну треть прочности стали при одной трети веса. Среди его примечательных свойств алюминий — легкий, более слабый, чем сталь, простой в обращении, недорогой, нетоксичный, хороший барьер толщиной до 1 мл, немагнитный, не ржавеет, не имеет «вкуса» и отлично подходит для вторичной переработки.

Алюминиевые банки часто состоят из двух частей с цельным корпусом и верхней крышкой. Они очень популярны в индустрии напитков США.Оборудование, используемое для производства этих банок, дороже по сравнению с банками из трех частей, потому что в этом процессе металл растягивается. Два наиболее часто используемых процесса при производстве двухкомпонентных банок — это вытяжка и утюг и вытяжка и повторная вытяжка.

11.6.4 Стекло

Стекло относится к неорганическому материалу, сплавленному при высокой температуре и быстро охлажденному, так что он затвердевает в стекловидном или некристаллическом состоянии. Главный компонент стекла, кремнезем, является широко доступным элементом, поскольку существует в виде песка.Известь и сода — два других основных компонента стекла. Стеклобой или переработанное стекло часто желательно использовать в качестве одного из основных компонентов, поскольку оно обеспечивает отличную энергоэффективность и экономит время производителей. Крупномасштабное производство стекла для пищевых продуктов было начато в конце 1800-х годов. Сегодняшняя стеклянная тара легче и прочнее своих предшественников. Янтарное и зеленое стекло обеспечивает световую защиту чувствительной пищи.

Стекло непроницаемо для газов, влаги, запахов и микроорганизмов и, вероятно, является наиболее инертным упаковочным материалом, доступным сегодня.Стекло также обладает другими преимуществами, такими как его можно формовать в различные формы и размеры, оно идеально подходит для высокоскоростных линий розлива, изготовлено из обильного сырья, его можно использовать повторно, перерабатывать и повторно закрывать. Среди его самых больших недостатков — то, что стекло является хрупким и обычно ломается под действием приложенного усилия на растяжение и имеет наименьшую способность выдерживать резкие изменения температуры, в отличие от других упаковочных материалов.

Производство стеклянных контейнеров включает в себя либо процесс выдувания, используемый при производстве контейнеров с узким горлышком, процесс прессования и выдувания, используемый для применений с широким горлышком, и самый последний процесс, процесс прессования и выдувания с узким горлышком. пользуется популярностью при производстве контейнеров с узким горлышком из-за его способности более равномерно распределять материал, что требует меньшего количества материала.

Преобразование

ящика в кооператив — Часть 2 | BackYard Chickens

Когда дело доходит до содержания цыплят, нужно помнить несколько вещей.

Ваш клиент — не цыплята. Ваш клиент, вероятно, женщина-человек.

Я знаю непостоянно.
Ваш человек будет смотреть на …
1 Помещение для кур
2 Место для еды и воды
3 Место для откладывания яиц
4 защиты от хищников (они зависят от местоположения, но хищники есть у всех)
5, и это может оказаться самым важным для некоторых…. Это мило?

Я скажу вам, что я построил курятник 4×5 футов, приподнятый на 2 фута от земли, крышу из черепицы, винты, чтобы скрепить все вместе, конструкцию 2×4, фанерный пол 3/4 дюйма, окна с сварной проволокой 2×4 и крепеж 1/2 дюйма ткань, открыть дверь, которая закрывается, вычистить дверь с защелкой и защелкой, и т. д. и т. д. и т. д.

Я доставил его другу, который пообещал построить систему защиты от хищников, прежде чем она дойдет до нее. Я обнаружил, что не построен. Я понимаю, что люди заняты и ничего не делают.К сожалению я включил в курятник 3 цыплят.

Когда мы уходили, я сказала мужу, что даю птицам 30 дней, пока хищники их не найдут. Не за горами. Они сделали это за 90 дней. Койот полностью сорвал крышу и боковую стену, чтобы добраться до них. Теперь это был курятник, весивший около 350 фунтов. В ту ночь они также убили 2-х годовалых телят. Думаю, курица была только стартовым блюдом.

Какой хищник пройдет через 4-дюймовую щель. Все будут, если это не будет обеспечено полностью. Они просто перевернут его и пойдут.Упакованный ланч. Я даже видел, как мыши грызли перья моих кур на насесте.

То, что нужно курице, может отличаться от того, что ищет покупатель курятника или что в нем заложено. Вещь стоит только того, что кто-то готов за нее заплатить. Что касается меня, я вложил около 3500 в своих кур и переделываю их настройку, чтобы они лучше соответствовали их потребностям, а не моим.

Когда люди ищут курятник с ящиками, они надеются на что-то вроде этого. Но согласится и все равно заплатит меньше.

https://www.backyardchickens.com/t/617973/our-shipping-crate-coop-finally-finished-pic-heavy

По этой ссылке вы узнаете, что нужно людям для поддержания здоровья цыплят и счастливый.

Может быть, лучше было бы переосмыслить всю вещь, касающуюся ящиков. Я бы заплатил 80 за ящик в качестве ящика для хранения моих куриных принадлежностей, за подушки для террасы, за ящик для цветов, сад, скамейку, ящик для игрушек (петли безопасности добавляются пользователем) и т. Д.

Мне нравится концепция Я просто думаю, что это может быть неправильный ящик.

Почему стоит нанять бостонскую компанию по расфасовке и упаковке?

На протяжении многих лет Crate This собрал данные от нескольких различных клиентов в отношении потребности в массивном деревянном ящике и / или настиле. Как компания по производству ящиков и упаковок из Бостона на протяжении многих лет, мы составили список того, почему вам следует выбирать твердый деревянный ящик, а не поддон или гофрокартон.

Защита при транспортировке

Это неудивительно. Среда, в которой перемещается объект собственности компании, сурова.Терминалы могут разбить вашу собственность, вилочные погрузчики проткнуть механизмы, а несчастные случаи всегда могут произойти и будут происходить из-за человеческой ошибки. Твердая древесина с пеной вокруг вашего груза значительно снижает этот риск. Лезвие вилки теперь раскалывает стену, а не сам кусок. Палуба теперь облегчит, что терминал заталкивает кусок в трейлер, чтобы выполнить норму загрузки. Этот тяжелый поддон, который оператор штабелировал на вашей машине, теперь защищен прочной крышей для правильного штабелирования. Все это время разные стороны читают и понимают этикетки, которые «Crate This» прикреплены к ящику для надлежащего обращения.В конце дня всегда минимизируйте риск.

Долгосрочное хранение

Как компания по фасовке и упаковке из Массачусетса, мы предоставляем клиентам много складских помещений. Даже в таком чистом объекте, как наш, всегда будет пыль, повторное обращение и потенциальная влажность. Долгосрочное хранение — это идеальный вариант для размещения ваших ценностей и / или грузов в пределах прочного деревянного ящика. Здесь, в Crate This, мы можем спроектировать хранилище любого размера, чтобы обеспечить защиту для всех типов товаров.Ценные вещи, упакованные в термоусадочную пленку, подвергаются воздействию указанных выше элементов 24/7/365. Ржавчина накапливается на сырье, электроника подвергается воздействию тяжелых частиц пыли, а высокая хрупкость подвергается риску повреждения каждый раз, когда деталь перемещается в пределах объекта. Если вы хотите начать хранение с помощью Crate This, позвольте нам спроектировать прочный деревянный ящик, чтобы вы могли спать по ночам и когда изделие будет отправлено в конечный пункт назначения.

Сдвиг нагрузки

Смещение нагрузки — проблема во всех видах транспорта.Грузы, просто обвязанные и обернутые в термоусадочную пленку на поддоне, всегда подвержены смещению груза. Скорость движения груза БЫСТРАЯ. Терминалы должны соответствовать квотам загрузки. Операторы не собираются ехать медленно, чтобы обслужить ваш незащищенный поддон. Благодаря твердому деревянному ящику, предоставленному ведущей бостонской компанией по производству ящиков и упаковок, такой как Crate This, мы устраним все заботы о смещении груза. Мы заключаем изделие в 4 стены, облицованные пеной по запросу и стальными полосами снаружи. У предмета нет места для перемещения при перемещении внутри склада, при транспортировке по железной дороге, дороге, воздуху и океану.

Поддержка правильного обращения

Здесь, в Crate Мы видели, как через наши двери проходят все виды товаров. От рулонов катушки, троса на катушке, веревки на катушке, тяжелых барабанов, тяжелой техники и тяжелых предметов, спускаемых заподлицо с полом. Все эти и многие другие товары имеют одну общую черту — особый подход. Поскольку Бостон выбрал ящики и упаковку, мы предоставляем населению Новой Англии все типы нестандартных палуб и ящиков для грузов. Благодаря индивидуальной платформе и / или ящику ваш груз теперь можно правильно обрабатывать с помощью вилочного погрузчика или крана.При правильном обращении доставка будет надежной.

Хотите узнать больше о наших услугах по упаковке? Позвоните нам сегодня по телефону (781) 552 — 4551.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Характеристики товара
C-8	от 15 градусов	Цельный	Толщина 0,55 мм; Настил плетеный из оцинкованной стали; Применяется для облицовки стен, потолочных подвесных конструкций, крыш чердаков и беседок, ограждающих конструкций и стеновых перегородок.
C-10	до 15 градусов	Цельный
C-10	более 15 градусов	30 см
C-20	до 15 градусов	Цельный	Толщина 0,5-0,7 мм; Настенный профнастил, который также можно использовать в качестве кровельного покрытия; Изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
C-20	более 15 градусов	50 см
C-21	до 15 градусов	30 см
C-21	более 15 градусов	65 см
C-44	до 15 градусов	50 см
C-44	более 15 градусов	100 см
N-60	от 8 градусов	3 м	Толщина 0.7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; Профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; Гофра снабжена ребрами жесткости; Применяется для крыш жилых и промышленных объектов, односторонних крыш, обладает отличной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, заборов или для несъемной опалубки.
N-75	от 8 градусов	4 M.
NS-35	до 15 градусов	50 см	Толщина 0,55 мм; Настил универсальный плетеный из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для устройства кровельных систем, для устройства арочных конструкций, отделки фасадов, при возведении временных каркасных зданий, устройстве заборов, для несъемной опалубки, и так далее.

Как правильно сделать обрешетку на крышу под профнастил: Обрешетка под профнастил: выбор шага и монтаж

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Расчет обрешетки

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Как сделать обрешетку под профнастил по старой кровле

Обрешетка односкатной крыши под профнастил и ее особенности

Добавить комментарий

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Шаг и размер обрешетки под профнастил

Монтаж обрешетки под профнастил

Крепление профнастила на обрешетку

Видео о обрешетке под профнастил

Как правильно сделать обрешетку для кровли из профнастила своими руками

шаг деревянной обрешетки и крепление профлиста к ней на крыше, шаг стропил для профнастила односкатной крыши

Особенности

Типы настила

Сплошной

Разреженный

Обычный

Расчет материалов

Монтаж

Крепление профлиста

Шаг обрешетки для кровли из профнастила

Шаг обрешетки

Обрешетка под профнастил — выбор, расчет, технология установки

Функции и виды обрешетки

Особенности профнастила

Расчет и монтаж обрешетки под профнастил

Крепление обрешетки под профнастил

Видео-инструкция

Правила монтажа

как правильно сделать обрешетку крыши под профнастил

Устройство кровельного пирога

Обрешётка под профнастил

Видео: определение геометрии скатов

Видео: мансардная крыша — утепление и монтаж обрешётки

Подготовка материала для обрешетки и стропил

Для чего необходима обрешетка?

В чем заключается принцип расчета обрешетки для кровельного профнастила

Монтаж обрешетки под профнастил

Крепление профнастила на обрешетку

Двускатная крыша — стропильная система под профнастил

Расчет обрешетки под профилированные листы

Уклон ската крыши

Монтаж стропил под профнастил – подробная инструкция

Подготовка и возведение

Обрешетка крыши под профнастил – технология монтажа

Правила монтажа

инструкций, как скрепить профнастил. Примыкание профнастила к стене

Крепление профнастила

Что делать запрещено

Для токарной обработки металла и дерева: как отличить сверло

Как рассчитать количество саморезов на один лист?

В какой волне должен крепиться саморез? Правила и практика

Анализируем популярные ошибки редактирования: есть чему поучиться!

Подробное описание процесса установки

Крепление дополнительных элементов саморезами

Характеристики профилированного листа

Марка материала

Как прикрутить профнастил к деревянной обрешетке

Изолирующее устройство

Как правильно закрепить профнастил на крышу

Крепление профлиста саморезами — возможные ошибки

Как выбрать саморез для кровли из профнастила и как правильно прикрепить покрытие к обрешетке

Устройство кровельного пирога

Подготовка обрешетки под обшивку

Какие саморезы используются для крепления профнастила к крыше?

Расход саморезов на 1 м2 профнастила

Как правильно прикрутить профнастил к крыше саморезами

Полезное видео

Как крепится профнастил к крыше?

Параметры материала

Выбор крепежа

Технология работ по креплению профнастила

Как закрепить профнастил на крышу саморезами — это должен знать каждый, кто проводит работы

Особенности процесса

Этап 1 — выбор профлиста и крепежа

Этап 2 — процесс крепления

Выход
