Дымоход из нержавеющей стали

Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Содержание

• Что собой представляет дымоход из нержавеющей стали
• Предварительный расчёт системы дымохода
• Монтаж дымохода из нержавейки
• Видео. Мастер-класс по монтажу нержавеющего дымохода

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

• Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

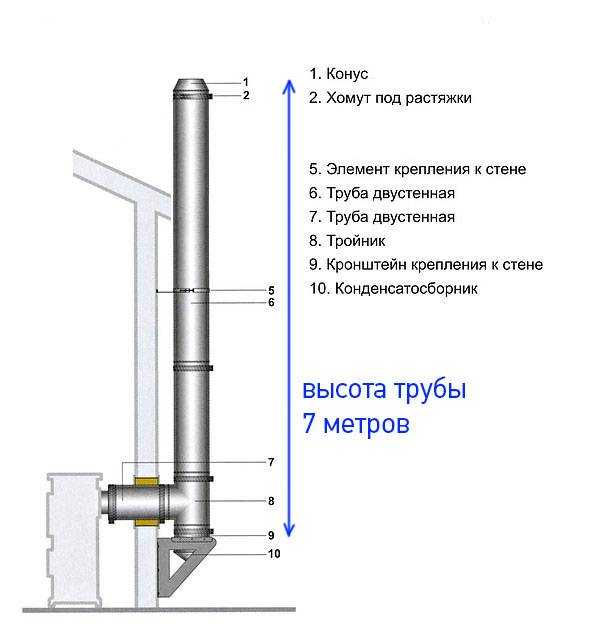

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

• Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

• Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

• В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
• Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

Монтаж дымохода из нержавеющей стали своими руками

Дымоходы из нержавеющей стали – достаточно востребованная продукция на современном строительном рынке. Ранее материалом для их производства был кирпич. И сегодня дымоходы по-прежнему являются востребованными. Они необходимы там, где имеются индивидуальные котлы отопления и камины.

Примечание: Самыми популярными и востребованными являются дымоходы из нержавеющей стали и керамики.

Вторые, согласно отзывам пользователей отличаются чрезмерно высокой стоимостью. Поэтому пока они еще не слишком распространены. А вот дымоходы из нержавейки являются замечательной и недорогой альтернативой. Они соответствуют современным требованиям по эффективности, эстетичности, экологичности, компактности и простоте в уходе. Конструкции из такой стали отличаются стойкостью к температурным перепадам, привлекательной стоимостью, простотой монтажа.

Содержание

• 1 Преимущества нержавеющих дымоходов
• 2 Конструктивное решение дымоходов
• 3 Подготовка к монтажу сэндвич дымоходов из стали своими руками
• 4 Монтажные работы
• 5 Схемы внешнего и внутреннего дымоходов

Преимущества нержавеющих дымоходов

Стальные дымоходы наделены весомыми преимуществами перед аналогами. Это:

• прочность и долговечность;
• стойкость к коррозионному воздействию и влиянию конденсата;
• могут использоваться и для камина, и для любых иных печей и котлов;
• материал отличается повышенной гладкостью, поэтому сажа практически не оседает на стенках;
• невысокая теплоемкость;
• модульность конструкции, позволяющая из элементов дымохода из нержавеющей стали выстроить систему любой конфигурации;
• нет необходимости в прожигании перед растопкой.

Дымоходы из нержавейки станут оптимальным решением для тех, кто подыскивает недорогой, быстрый, простой и универсальный способ обеспечения эффективного отвода продуктов горения в окружающую среду. Изделия из нержавеющей стали, монтируемые на каминах, твердотопливных и газовых котлах практически ничем не отличаются между собой. Но дымоход для газового оборудования можно подбирать не так тщательно, ведь в нем нет видимых продуктов горения. А вот при работе каминов и твердотопливных котлов образовывается сажа, засоряющая проходное сечение трубы из стали.

Конструктивное решение дымоходов

По своему конструктивному решению дымоходы из нержавеющей стали подразделяются на одностенные и двустенные. Последние достаточно часто называют еще сэндвич. Одностенные изделия применяются в качестве дополнения на уже имеющихся кирпичных каналах. Они будут защищать дымоход от агрессивного воздействия конденсата, являющегося побочным продуктом работы отопительного оборудования. Такие изделия используются при монтаже канала внутри отапливаемого помещения, а также в качестве вставки в имеющийся кирпичный дымоход газового или твердотопливного котла, камина, печи.

Одностенные дымоходы из нержавеющей стали

Двустенные или сэндвич конструкции повсеместно используются для обустройства системы отвода отработанных газов. Эти элементы дымохода из нержавеющей стали являются утепленными, поэтому могут устанавливаться на открытом воздухе. Их основа – изолированные трубы: внутренняя и внешняя, выполняющая роль кожуха. Между ними прокладывается 30-35 см слой базальтовой минеральной ваты, обладающей низким коэффициентом теплопроводности и способной выдержать высокотемпературное воздействие вплоть до 1000⁰С. Такие свойства минимизируют вероятность появление агрессивного конденсата. Благодаря наличию теплоизоляционного слоя температура уходящих газов остается очень высокая вплоть до самой верхней точки сети, что является залогом эффективной тяги зимой.

Двустенные дымоходы из нержавейки

Элементы дымохода из нержавеющей стали могут выполняться в форме сегментарных колец, придающих системе повышенную прочность и жесткость. А еще оно центрирует между собой трубы из стали и практически не проводит тепло. Прокладка минеральной изоляции осуществляется на этапе производства дымоходов из нержавейки, поэтому человеку, купившему сэндвич-конструкцию, останется лишь выполнить ее монтаж. Согласно отзывам потребителей такие устройства из стали отличаются долговечностью и пожаробезопасностью.

Подготовка к монтажу сэндвич дымоходов из стали своими руками

Примечание: Дымоходы из нержавеющей стали для отопительных котлов и каминов можно легко установить своими руками.

Но для этого необходимо иметь соответствующие материалы и инструменты. Но прежде с крайней тщательностью следует подойти к выбору труб из стали, ведь от их качества будет зависеть эффективность и долговечность конструкции. Почитайте отзывы, ознакомьтесь с материалами, используемыми при производстве дымохода из нержавейки. Такая информация позволит сделать правильный выбор сэндвич-конструкции.

Устройство сэндвич-дымохода

Теперь обеспечиваем себя необходимыми материалами и инструментами:

1. Все соответствующие элементы дымохода из нержавеющей стали (обжимные хомуты, переходники, крызы, розетты, колена, заглушки, окапники, тройники, заглушки и прочие материалы).
2. Настенные кронштейны.
3. Маркер.
4. Огнестойкий герметик.
5. Оцинкованный лист стали.
6. Герметизированные муфты (при желании для систем, работающих при высоком давлении).
7. Крепежные детали.

Все элементы дымохода из нержавеющей стали приобретаются комплектом, гарантируя идеальную совместимость между собой материалов и узлов.

Характеристики дымохода из нержавейки

Чтобы максимально оперативно произвести работы по монтажу системы из стали типа «сэндвич» следует тщательно подготовиться. Сборка дымохода из нержавейки предполагает установку специального патрубка, при помощи которого будет обеспечен проход труб через потолочное перекрытие. Изначально этот элемент из стали покрывают слоем базальтового волокна и специальной мастики, стойкой к огню и помещают изоляцию внутрь патрубка, около стенок.

Отверстие в перекрытии

Размечаем участок потолка, где будет монтироваться дымоход сэндвич из нержавеющей стали. Учтите, что патрубок покрыт слоем изоляции, поэтому накиньте небольшой запас, в том числе и на воздушный зазор. Последней во внутренних подготовительных работах будет установка защиты патрубка.

Проход дымохода через перекрытиеДымоход в перекрытии

Теперь, монтируя дымоход из нержавейки, пора переходить на кровлю, где устанавливают специальную разделку. Для этого замеряют внутреннюю и внешнюю стороны, принимая во внимание угол ската крыши, и вырезают отверстие. Данное действие лучше производить с внутренней стороны. Возьмите лист оцинкованной стали, вырежьте в нем отверстие под трубу и закрепите его на крыше. При работах следите, чтобы на уровне разделения на трубе сэндвич не было швов.

Схема выхода трубы дымохода через крышу

Монтажные работы

Теперь можно устанавливать сам дымоход сэндвич из нержавеющей стали. Такой монтаж чем-то схож со сборкой конструктора. Продвигаться необходимо от нижнего узла, то есть от отопительного котла или камина вверх:

1. Соединяем при помощи гофра выходной патрубок котла и трубу дымохода из нержавейки. Участок у самого отопительного оборудования оставьте неизолированным. Насколько бы качественным ни был материал труб, следует понимать, что участок у самой печки будет нагреваться до очень высоких температур. То есть со временем он просто прогорит.
2. Все внутренние трубы вставляются последовательно друг в друга более узкими концами. Благодаря этому конденсат, образовавшийся в дымоходе для камина или котла, не будет попадать в швы, а просто стечет вниз.
3. Когда все участки трубы будут собраны, следует закрепить тройники при помощи кронштейнов. Все имеющиеся стыки уплотняются хомутами, которые затягиваются болтами и гайками.
4. На верхушку конструкции устанавливается дефлектор, защищающий дымоходы из нержавеющей стали и саму отопительную систему от попадания влаги извне. А еще он поспособствует эффективному отводу отработанных газов даже при сильных порывах ветра.
5. Удалите со всех труб защитную пленку и обработайте их герметиком.

Схема сборки дымохода-сэндвич

Завершив все работы и испытав систему можно со спокойной совестью сесть и написать свой отзыв о том, как легко и просто можно смонтировать систему отвода отработавших газов собственными руками.

Схемы внешнего и внутреннего дымоходов

Схема внутренней установки дымоходаСхема внешней установки дымохода
