Как правильно установить дымоход из сэндвич труб через стену и потолок: Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Дымоход через стену — как правильно вывести

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Достоинства и недостатки дымохода через стену

Выполняя вывод дымоход через стену вы получите преимуществ:

• дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
• не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
• сохраняется целостность кровли;
• выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

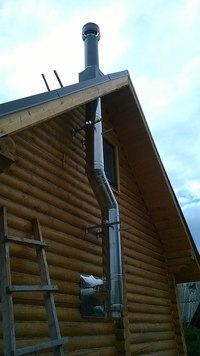

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является утепление труб.
2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

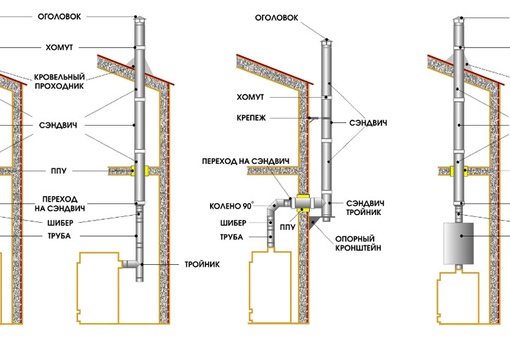

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Дымоход через стену становится все более популярным, и вот почему

Чаще всего дымоход через стену проводят потому, что при проектировании и строительстве дома не была разработана схема дымовой трубы и не решили, где и как расположить стандартный дымоход. Поговорим о том, как производится монтаж дымохода через стену в различных домах и при различных отопительных приборах. Удаление дыма таким способом имеет свои особенности, которые могут стать преимуществом или недостатком.

Вывод трубы дымохода через стену

Преимущества прохода через стену

• Экономия места, т.е. полезной площади;
• Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
• Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
• Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
• Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
• В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Недостатки при проходе через стену дымоходов

• Их обязательно нужно утеплять;
• Уличный дымоход может потребовать отведения отдельного земельного участка;
• Наружные газоотводные трубы имеют намного более низкий КПД, т.е. тепло от них уходит в атмосферу, а не на дополнительный обогрев помещения;
• придется поразмыслить, как сделать дымоход через стену в бане или доме совместимым по дизайну с внешним видом здания, что не всегда удаётся;
• При большой высоте проблемой может стать большая парусность и необходимость дополнительного крепежа.

Самые важные правила монтажа

1. Если вы планируете вывод дымохода через деревянную стенку своими руками, потрудитесь изначально точно рассчитать диаметр трубы. Эту величину определяет мощность котла и другие характеристики. Неверный расчёт приводит к плохой тяге или большому перерасходу топлива;
2. Запомните, что гильза имеет отверстие только для дымоходной трубы! Рядом не должно быть никаких коммуникаций;
3. Любой выход дымохода в стену должен строго соблюдать угол, равный 90 градусам, то есть, вывод дымохода через стену желательно делать строго горизонтальным, и он не должен быть длиннее 1 м. Оптимально — 60 сантиметровый горизонтальный переход;
4. Все вертикальные конструкции должны быть строго перпендикулярны, и это важнейший ответ на вопрос «как вывести дымоход через стену»;
5. Из чего бы ни была сделана стена, а тем более устройство дымохода через стену в деревянном доме своими руками, требует неукоснительного соблюдения правил противопожарной безопасности! Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

• В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
• Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Огнезащита – прежде всего!

Печка или котел — всё равно. Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы +Видео

Узнайте какие виды дымоходов бывают и как их установить в частном доме, ведь каждый хочет посидеть у камина, а хороший дымоход для этого просто необходим.

Дымоход в отопительной системе дома играет три главных функции. Ниже рассмотрим эти функции более подробно.

[contents]

Главные функции дымохода

1) Дымоход необходим для выведения продуктов сгорания, которые очень вредны, а иногда и губительны для здоровья человека.

2) Дымоход обладает изолирующими свойствами и предохраняет конструкцию крыши от возгорания.

3) Красивый кирпичный дымоход станет прекрасным украшением крыши вашего дома.

Установку дымохода можно произвести самостоятельно, необходимо просто следовать инструкции.

Виды дымоходов

По типу материала изготовления дымоходы подразделяются на керамические, металлические и кирпичные. Также дымоход выпускают из композитных материалов и имеют многослойную структуру.

Выбирайте такую модификацию дымохода, которая более точно соответствует вашему дому.

Самый дешевый и распространенный вариант – это металлический дымоход.  Он оптимально подойдет вам для устройства систем отопления бань или нежилых помещений. Данный экономичный подход не целесообразно применять для установки дымохода в частном доме. Металлические конструкции имеют низкую герметизацию стыков, в результате чего будет трудно избавиться от дыма в комнате. Установка металлического дымохода не целесообразна, так как они имеют маленький срок службы и неустойчивы к воздействию влаги.

Дымоходные трубы из композиционных многослойных металлов более надежны и устойчивы к старению. Между слоями данной трубы размещают специальный пожароустойчивый материал. Многие производители, решая сэкономить, размещают в промежуточных слоях некачественный материал, который начинает со временем осыпаться. Поэтому при покупке данной трубы очень внимательно изучите фирму производителя.

Наиболее дешевым видом является строительство дымоходной трубы из тонкого нержавеющего металла. Незначительный вес данной трубы позволяет фиксировать ее при помощи минимального крепежного материала. К тому же трубы из нержавеющей стали легко обработать – их можно разрезать обыкновенными ножницами по металлу. Установка нержавеющих дымоходов отлично подойдет для частных домов.

Керамические дымоходные трубы очень сложны в устройстве, так как их монтаж производиться совместно со всем домом. Поэтому их редко применяют, потому что для строительства их в готовом доме, строителям нужно будет произвести частичный демонтаж перекрытий.

Для установки дымохода своими руками в жилом доме, вам понадобятся следующие инструменты:

Важные моменты при установке дымохода своими руками

В зависимости от способа строительства все дымоходы можно разделить на две основные группы: внутренние и наружные. Ниже рассмотрим более подробно, в каких случаях выбирают тот или иной вариант.

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

1. Подготовка канала под дымовую трубу;
2. Установка дымохода;
3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Металлический дымоход можно разделить на несколько основных частей: конденсатора, металлической трубы, оголовка и переходников для установки колет. Для увеличения тяги в системе устанавливают шибер – узел.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

• Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
• Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
• Подсоединить входную часть дымохода к котлу;
• Вывести изогнутое колено трубы из комнаты;
• Установить конденсатор;
• Зафиксировать трубу на стене;
• Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

Сэндвич труба своими руками 🌡 или как собрать и установить дымоход через крышу

Общеизвестно, что для функционирования источников тепла любого типа, за исключением, быть может, электрического котла, требуется система удаления продуктов сгорания топлива. Можно обустроить дымоход в виде традиционной кирпичной трубы, также возможно применить для решения этой задачи современные композитные материалы.

В настоящее время широкое распространение среди профессиональных строителей и владельцев частных домов получили металлические сэндвич дымоходы. Они отличаются прекрасными эксплуатационными качествами и долгим сроком службы. Установка дымохода сэндвич своими руками не представляет заметных сложностей и может быть выполнена заметно быстрее строительства обычной трубы из кирпича при соблюдении правильной технологии сборки.

Дымоход из сэндвич труб может быть элегантным

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Качество материалов трубы имеет решающее значение

Работоспособность и срок службы сэндвич дымохода во многом зависит от качества материала, из которого изготовлены его трубы. Популярность у потребителей порождает большое количество контрафактной продукции, поэтому следует обращать особое внимание на свойства металла, из которого изготавливаются сэндвичные трубы.

При ее прогорании велика вероятность возникновения пожара и отравления жильцов угарным газом.

Визуально определить качество металла не представляется возможным, поэтому нужно разбираться в его марках. Марки нержавеющей стали имеют следующие характеристики:

• К наиболее дешевым относится сталь АISI 430. Ее можно использовать для изготовления внешней трубы, атмосферные воздействия не принесут вреда, а вот для обустройства внутреннего дымоходного канала стойкости этого материала явно недостаточно.
• В марке металла АISI 439 стойкость к коррозии и механическую прочность повышают включенные в его состав добавки титана . Эту сталь можно использовать для удаления продуктов сгорания топлива в газовых печах и небольших котлах.
• Высокую сопротивляемость агрессивным химическим средам и воздействию высоких температур обеспечивают добавки молибдена и никеля в сталь марки АISI 316. Ее применение возможно в системах удаления дыма любого котельного оборудования.
• Универсальными эксплуатационными характеристиками отличаются нержавейки марок АISI 316i и АISI 321. Они выдерживают нагревание до очень высоких температур и обладают высокой коррозионной стойкостью.
• Наиболее высокой ценой и эксплуатационными качествами отличается нержавеющая сталь АISI 310S. Она выдерживает нагрев до тысячи градусов по Цельсию, поэтому применяется в любых генераторах тепловой энергии.

Результат применения некачественных труб

В технической документации качественных изделий обязательно обозначается марка стали, из которой они изготовлены. Следует насторожиться, если эта информация отсутствует, в этом случае легко нарваться на контрафактную продукцию.

Заметим, что магнит не притягивается к нержавеющей стали с легирующими добавками, поэтому проверить метал можно и таким простым способом.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Большое практическое значение имеет температура образующегося дыма. Вытяжку котлов на газовом топливе можно подключать в дымовой канал через гофрированный алюминиевый рукав, а вот для твердого топлива он уже не подойдет. Здесь потребуется применение материалов более устойчивых к воздействию высоких температур, особенно поблизости от выхода продуктов сгорания.

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

Перечень элементов дымохода из сэндвич труб

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

• отрезки труб прямой формы;
• тройники и коленные сочленения;
• патрубки для проходов через межэтажные перекрытия;
• уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Подбираем диаметр трубы для конкретных условий

Диаметр двухконтурной трубы должен соответствовать выходному патрубку котельного оборудования, внутренний кожух сэндвича ни в коем случае не должен быть меньше по размерам. Нельзя допускать сужения просвета трубопровода в месте сочленения, это может уменьшить тягу дымохода. Необходимый для конкретных условий диаметр трубы выбирается в зависимости от мощности котельного оборудования.

Устройство сэндвич трубы

Сечение трубы в восемь сантиметров используется для установок с мощностью менее трех с половиной киловатт. Трубы с диаметром от девяти с половиной сантиметров применяются для котлов мощностью не более 5,2 киловатта, при больших значениях этого параметра потребуются трубы сечением в одиннадцать сантиметров. В процессе устройства дымохода нельзя допускать его сужения, а вот расширять его вполне возможно.

Монтаж сэндвич трубы своими руками

Чтобы правильно смонтировать сэндвичные трубы, нужно соблюдать следующие далее рекомендации. Перед монтажом сэндвич дымохода своими руками необходимо рассчитать нужное количество всех элементов с учетом особенностей конструкции дома. Следует внимательно изучить техническую документацию на изделие и ознакомиться с рекомендациями по технике безопасности при монтаже дымоходной трубы через стену или перекрытие потолка.

Следует сделать все необходимое для предотвращения возможности возгорания близлежащих к нему деталей строительной конструкции во время эксплуатации дымохода. Сэндвичные трубы при монтаже дымохода через стену надежно укрепляются.

Обустройство сэндвич дымохода внутри здания

Существует два варианта размещения: внутренняя установка с проводкой через чердачное перекрытие и установка трубы сэндвич с выходом через стену и закреплением на ней снаружи. При внутреннем размещении трубопровод не испытывает отрицательного воздействия внешней среды, на внутренней поверхности образование конденсата сведено к минимуму. Для выполнения работы понадобятся следующие инструменты:

• перфоратор для проделывания отверстий в перекрытиях;
• электрическая дрель для крепления кронштейнов;
• шлицевая и крестовая отвертки;
• строительный уровень и лестница.

Сборка элементов системы

Сборка элементов дымоходной системы всегда начинается с нижней части с последующим продвижением наверх. Непосредственно к источнику тепловой энергии сэндвич дымоход подключать нельзя. Сначала на выходной патрубок печи или котла надевается переходник, обмазанный герметиком, стойким к воздействию высокой температуры, затем устанавливается основная труба. Место соединения надежно фиксируется металлическим хомутом.

Варианты монтажа сэндвич труб

Существует два способа монтировать сэндвичные трубы: «по дыму» или «по конденсату». В первом случае каждая предыдущая труба вставляется внутрь следующей за ней. Так собирается и внутренняя, и наружная части. Данный вариант соединения дымохода применяется для печей с повышенной температурой горения топлива.

По конденсату трубы соединяются следующим образом: внутренняя труба собирается последовательной вставкой верхнего отрезка в нижний, внешняя – противоположным образом, то есть вставкой предыдущего элемента в последующий. При таком монтаже дымохода образовавшийся конденсат стекает по внешнему кожуху в дренаж, и поэтому его применяют в перечисленных случаях:

• при низкой температуре продуктов сгорания;
• в случае расположении дымохода снаружи здания;
• в системах длительного или тлеющего горения.

В ситуации, когда дымоход уходит вертикально вверх, как в банной печи, на ее выходе устанавливают трубу с одной стенкой и уже к ней подключают сэндвич трубу. Если последнюю подключить напрямую к печи, слой изоляционного материала между стенками двух труб спечется и перестанет выполнять свои функции. В том случае, когда требуется получить большее количество тепла за счет дымохода, длина одинарной трубы увеличивается, и на ней можно разместить бак для подогрева воды. При этом близлежащие стены помещения защищаются от воздействия высокой температуры экраном.

Как правильно вывести сэндвич трубу через потолок и стену

Вывести и закрепить трубы возможно с помощью короба, внутри которого проделано отверстие. Высота короба должна быть приблизительно на семь сантиметров больше толщины перекрытия для предотвращения его возгорания. Надо учитывать то, что, несмотря на наличие термоизоляционной прокладки, внешняя поверхность дымохода может прогреваться до достаточно высоких температур. Вследствие этого обязательно выполнение дополнительной изоляции в местах соприкосновения с горючими материалами, такими, как дерево, пластик и так далее.

Варианты обустройства выхода дымохода через потолок

Внутри короба находится специальный отрезок трубы, который не должен иметь стыков, и это -важное требование при выполнении монтажа. Предварительно следует выполнить маркером точную разметку. После установки отрезка трубы в коробе стыки нужно тщательно изолировать.

Размер вырезаемого для прохода трубы отверстия должен превышать ее сечение не менее, чем на двести пятьдесят миллиметров. В образовавшийся промежуток закладывается жаропрочный материал, наиболее часто — базальтовая вата. Кроме обеспечения термоизоляции, это предотвращает повреждение дымохода при усадке элементов строительной конструкции, их деформации под воздействием температуры или влажности.

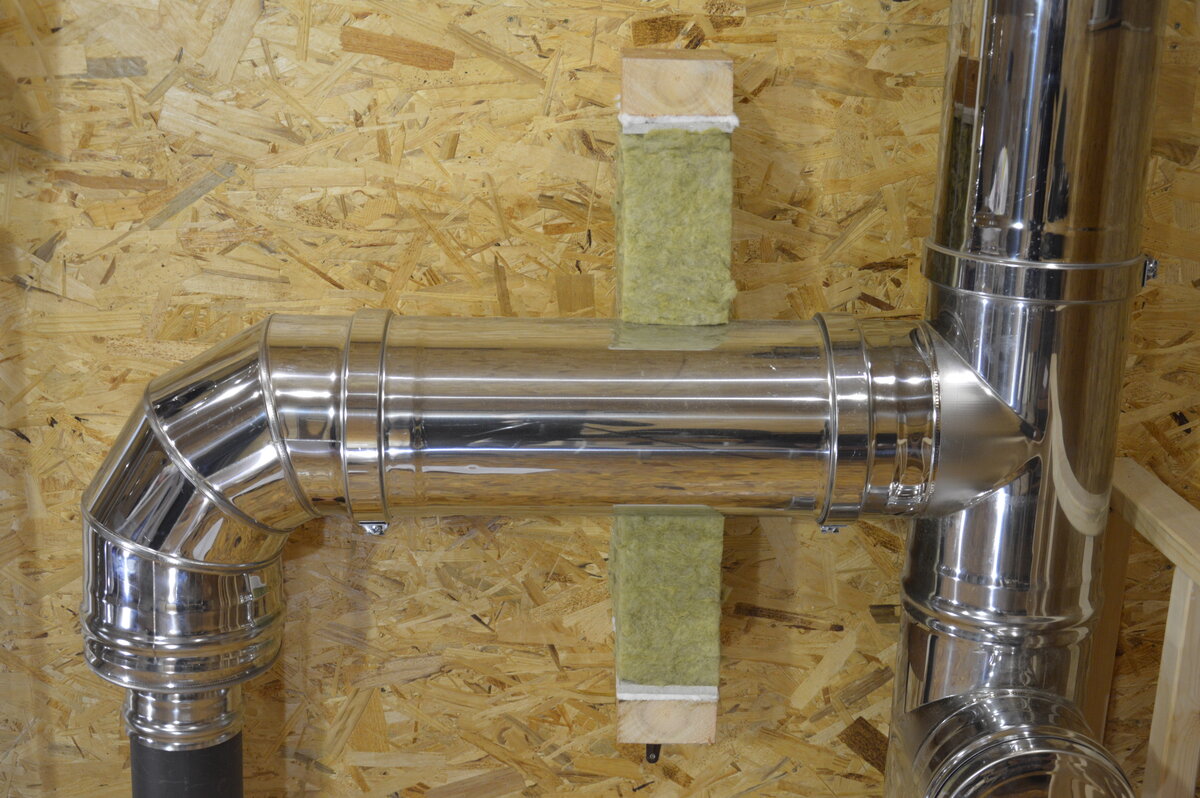

Монтаж сэндвич дымохода через стену

Для прокладки дымохода через перекрытия, изготовленные из подверженных горению материалов, применяются специальные узлы с воздушным зазором между наружной частью и внутренней поверхностью. В случае, когда материал не воспламеняется, вместо проходного элемента возможно установить разгрузочную платформу, которая будет служить дополнительной опорой конструкции.

Как сделать проход дымоходной системы сквозь кровлю

Для вывода дымоходной системы через кровлю следует правильно обустроить отверстие. Со стороны чердака вокруг трубы нужно закрепить лист металла или специально подготовленную панель с отверстием. Укрепляется конструкция брусками или обрешеткой.

Дымоход при прохождении через крышу нарушает ее герметичность. Для предотвращения возникновения протечек применяют изоляционный материал, который носит название кровельной проходки. Последняя представляет из себя пирамидку, которая состоит из нескольких ступеней, размещенных на гибком фланце круглой или квадратной формы. Материалом подобного изделия служит силикон или атмосферостойкие типы резины.

Монтаж сэндвич трубы через кровлю

Благодаря эластичности этих материалов проходка надежно согласуется с кровлей любого типа и сопротивляется агрессивному воздействию внешней среды. Подбирается эта деталь в зависимости от диаметра трубы и угла уклона крыши. Отличными эксплуатационными свойствами обладает проходка, изготовленная из металла, но ее установка возможна только на крышу без рельефного рисунка или мягкую кровлю. При этом для качественной герметизации нужно точно подобрать соответствие расположения фланца уклону покрытия.

Крепление дымохода к стене

При наружном размещении через каждые два метра сборки дымоход монтируется к стене надежными кронштейнами. Если в монтажной схеме предусматриваются тройники или сгоны, то каждый такой элемент тоже монтируется к стене. Это дает возможность поддерживать дымоход в вертикальном положении, снизить нагрузку на стыковые соединения и сделать невозможным разрушение в результате шквальных порывов ветра.

Установка сэндвич дымохода снаружи здания

Стыковые соединения стягиваются металлическими хомутами. Отводы и тройники фиксируются при помощи индивидуальных кронштейнов. Между стеной и дымоходом обязательно оставляется промежуток, который называется отступком, величина его зависит от степени горючести материалов отделки, толщины перегородки котельного оборудования и так далее.

Варианты крепежа дымохода на стене

Рекомендуется приобретать крепежные элементы с запасом около тридцати процентов, так как в этом случае не придется отвлекаться от работы при повреждении деталей. Нужно четко следовать инструкции по сборке изделия и использовать крепежные элементы только высокого качества. Кронштейны должны соответствовать строительному материалу, из которого изготовлена стена.

Как монтировать дымоход на крыше

При установке дымохода на крыше необходимо принимать во внимание его вид и размещение зданий по соседству. Труба не должна находиться в такой зоне, где произойдет ухудшение естественной тяги. Высота расположения над кровлей определяется расстоянием между трубой и коньком, над которым она должна возвышаться не меньше, чем на пятьдесят сантиметров. Над плоской крышей возвышение должно составлять не менее ста двадцати сантиметров, если кровля комбинированная – не менее двухсот сантиметров.

В том случае, когда конек находится от трубы на расстоянии от полутора до трех метров, дымоход допускается располагать на общем уровне с ним. При большей удаленности от конька проводится горизонтальная линия с углом снижения десять градусов, и дымоход размещается не ниже этой черты. При несоблюдении этих правил возможно образование обратной тяги в системе удаления продуктов сгорания топлива.

Высота установки трубы на крыше

В трубе дымохода устанавливается уловитель искр в том случае, если при изготовлении кровли использовались горючие материалы. Над выходным отверстием монтируется конусообразный оголовок. Для защиты от атмосферных воздействий применяются грибки или дефлекторы.

Эксплуатация системы и решение проблем плохой тяги

Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода. О том, как это делать, читайте в статье «Как почистить своими руками печную трубу, дымоход и печь от сажи народными средствами».

Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:

• Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
• Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
• Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
• Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.

Ревизия и шибер для организации чистки сэндвич дымохода

Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.

Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Снаружи

Внутри

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 — Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

С 9 минуты:

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

____

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше  перечитайте всё заново, целее будете.

Удачи!

АПД

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

АПД

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Фоты жутковаты

Бонусное видео:

И ещё одно

---

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

---

Похожие материалы

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

• Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
• Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
• Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
• Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
• Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

• Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
• Высокая стоимость расходных материалов для сборки и установки дымохода.
• Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

• Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
• Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
• Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

• до 4 кВт – до 13 см;
• от 4 до 5,5 кВт – до 19 см;
• от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

• минимальной высоты, необходимой для создания тяги, – 5 метров;
• размера конька крыши – возвышение трубы над коньком на 0,5 метра;
• материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

• Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
• На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
• Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

• Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
• Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

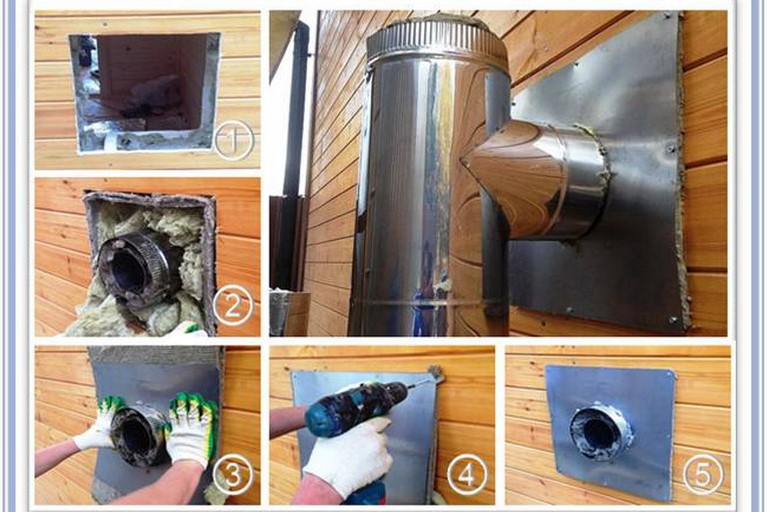

Монтаж сэндвич-трубы через стену выполняется следующим образом:

1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
5. Выполняют установку вертикального участка трубы.

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

• В потолочной поверхности проделывают входное отверстие под вывод трубы.
• Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
• В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
• Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
• Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
• После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими.
руководство по компоновке и выбору компонентов дымохода
необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке.
перед установкой дымоходной системы. Следуйте местным строительным нормам и
ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Для начала

Определите (внутренний) диаметр дымохода.
Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть
Фигура 1). По возможности следуйте рекомендациям производителя. Никогда
используйте дымоход, диаметр которого меньше диаметра дымохода прибора.
это связано с. Дымоход неправильного размера приводит к плохой тяге
и чрезмерное образование креозота.

Этап планирования дымохода 1

Выберите тип установки, определив
куда будет выходить ваш дымоход. Установки могут отличаться. Определять
если установка осуществляется через крышу или через стену.
У вас есть второй этаж или кафедральный потолок? A через стену
требуются дополнительные компоненты (настенный наперсток, тройник с заглушкой, тройник и
Настенные ремни). Установите дымоходную трубу в интерьере конструкции.
как только возможно. Холодный наружный дымоход будет производить меньше тяги и
генерировать больше креозота. По возможности избегайте смещений, ограничивающих
естественная тяга.Прямая вертикальная установка более эффективна. Если
требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание
что локти больше 30 градусов не разрешены в Соединенных Штатах,
и допускается не более двух смещений в одной установке. В
для каждого смещения требуется как минимум одна налокотник.

---

---

---

---

Этап 2 планирования дымохода

Определите количество длин дымохода
требуется .Дымоход должен выступать не менее чем на 3 фута выше самого высокого
точке, где он проходит через крышу, и быть не менее чем на 2 фута выше
любая часть здания в пределах 10 футов по горизонтали (Рис.
2). Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба
возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть
установлен для обеспечения устойчивости от ветра и снега. При расчете
Установленную длину дымохода необходимо вычесть для каждого стыка (см.
диаграмму ниже) и укажите требования к высоте, как описано.Это позволяет
для перекрытия плотно прилегающих стыков.

Загрузите наше Руководство по установке дымоходной трубы.

Минимальная высота дымохода на уровне моря прямого или
вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше
возвышения, использования локтя или тройника потребует приблизительно
На 30–60% больше высоты для обеспечения достаточной тяги.

Правильное устройство дымохода на крыше.Монтаж дымохода сэндвич-трубы через крышу Проход для круглой трубы

Дымоход — это элемент с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам его снятия с кровли и изоляции от содержимого.

Также важна защита трубы от проникновения влаги , которая позволяет значительно сократить срок эксплуатации кровли.

В этой статье мы подробнее рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы.

Элементы различаются между собой материалом изготовления:

• Дымоходы кирпичные. Это классический вариант, отличается надежностью и нетребовательностью отделки. … Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подойдет известковый раствор.
• Дымоходы стальные. Это бюджетный вариант, который отличается простотой установки , малым весом и большим выбором размеров секций. Но стальные трубы быстро выгорают, срок их безопасной эксплуатации относительно невелик.
• Бутерброды. Дымоходы состоят из нескольких металлических труб разного размера, помещенных друг в друга. Между ними есть слои теплоизоляции. Бутерброды сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Основные недостатки таких конструкций — высокая цена и возможность разгерметизации при резких перепадах температуры, что может сделать трубу полностью непригодной для использования.
• Дымоходы модульные. Эти дымоходы, как и бутерброды, многослойные. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними лежит слой базальтового утеплителя. Корпус трубы из легкого бетона … Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

Дымоход стальной

Кирпичный дымоход

Дымоход модульный

Существуют сложные варианты конструкции труб, изготовление и установка которых обходятся недешево.Их редко используют в строительстве. Сюда входят стеклянные конструкции.

Выбор седла

Наиболее оптимальным местом для выхода трубы является пространство около конька крыши, находится на расстоянии 50-80 от его верхней точки … Это связано с рядом соображений:

• Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество проточной воды.
• Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность образования снежных карманов, сведя к минимуму образование конденсата и протечек. Но такая конструкция нарушает целостность конькового прогона .

ПРИМЕЧАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярно элементам … В противном случае при возведении конструкции дымохода придется обходить стропильные балки, что усложнит его и увеличит расход материала.

Выбор места для трубы

Не исключена установка трубы на участках, близких к краю откосов. Но тогда на его герметизацию потребуются большие затраты.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчены контуры с параметрами длины и ширины , соответствующими габаритам дымохода.Затем при помощи болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также в элементах кровельного пирога проделываются отверстий, при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка на стыке должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена внешним и внутренним фартуками. … Внутренний фартук находится снизу (кроме той части, которая окружает стенку трубы), он крепится к обрешетке. От него идет паз из нержавеющей стали, который должен со всех сторон огибать дымоход и выходить прямо на концы откосов к карнизу. Через него будут стекать осадки и конденсат.
3. Если труба кирпичная, то примыкающие к ней края фартука нужно загнуть на концах и вывести в пазы. Стробоскопы — это небольшие отверстия в кирпичах (но не в швах между ними), проделанные шлифовальной машиной.

Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

• Наружный фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода с крышей более гладким, но этот элемент также обеспечивает дополнительную защиту.
• Фартуки можно изготовить самостоятельно из цельного цинкового листа или приобрести набор готовых планок для окладов.Первый вариант более сложный, так как требует самостоятельного вырезания и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Прилегающие к дымоходу части фартука необходимо заделать герметиком.

Прорезать отверстия в профнастиле и кровельном пироге сложнее для труб круглого сечения. , чем прямоугольные дымоходы, но их можно изолировать несложными методами.Для этого используются насадки master-Flash … Это изделия из резины или силикона в виде ступенчатой ​​пирамиды с круглым поперечным сечением. Они плотно прилегают к дымоходу и надежно крепятся к профнастилу.

Основание форсунки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтажная труба круглого сечения

Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой сопла необходимо отрезать такое количество пирамидальных колец , которое обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Мастер-Флэш спускается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами. Место прилегания колец изделия к трубе заделывают силиконом.

Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то он может прийти в негодность.

Круглые трубы можно также заклеить самоклеящейся свинцовой лентой.

Устранение протечек

Основной причиной протечек стыков труб и кровли является нарушение герметичности конструкций фартуков. Для решения этой проблемы необходимо соорудить дополнительный внешний фартук из битумной ленты.

Перед установкой крышу следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

Такая прокладка может прослужить несколько лет.

Серьезные утечки можно устранить только заменой фартука.

Влага также может попасть под крышу из-за чрезмерного выделения конденсата из трубы. Для уменьшения его количества на дымоход можно встроить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объемы конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

Если дымоход расположен близко к краю откосов, то могут возникнуть протечки из-за скопления большого количества снежных масс.Для устранения этой проблемы фартук дополнен выпуклой треугольной конструкцией (с обязательной герметизацией), которая отделит снег и упростит его спуск.

Гидроизоляция труб

Полезное видео

Прохождение дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при подведении дымохода к кровле — это установка элементов гидроизоляции на стыках конструкций во избежание протечек, также могут возникнуть проблемы при пропускании трубы через кровельный пирог.Но если работа будет выполнена правильно, эти трудности будут преодолены.

В контакте с

Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей — одна из самых серьезных задач, решаемых при установке такого оборудования. Причем вопросы безопасности очень разнообразны: это и обеспечение правильной работы самого отопительного оборудования, и исключение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания токсичных газов в помещения.Весь этот комплекс проблем решается грамотным, в строгом соответствии с требованиями технологий, установкой современных комплектов.

Такие изделия выпускаются в большом количестве комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и внешней стенами позволяет значительно уменьшить объем трубы, образующейся в канале, из-за резкого перепада температур конденсата, а такие дымоходы очень часто располагаются вне зданий, что значительно упрощает общестроительные и монтажные работы.

Однако нередки ситуации, когда установка дымохода на открытом воздухе невозможна, непрактична или просто хозяева отказываются от такого подхода из соображений эстетичности фасада своего дома. Выход очевиден — установить дымоход из многослойных труб через крышу. Правда, этот способ кажется более сложным хотя бы из-за необходимости провести безопасный и хорошо утепленный проход через перекрытия и крышу. Тем не менее, в этом нет ничего невозможного.

Что такое сэндвич-труба дымохода. Достоинства и недостатки системы

Использование обычных металлических труб в качестве дымоходов не новинка — они использовались достаточно широко и раньше, например, для печей-печей или для печей. Для волны это понятно — целая серия достоинств
перед, например, кирпичной кладкой:

• Монтаж такого дымохода не займет много времени, так как монтаж производится из крупногабаритных деталей.
• Круглое сечение воздуховода оптимально для лучшей тяги, так как в нем не создается лишняя турбулентность газового потока.
• Хорошему сцеплению также способствует гладкая внутренняя поверхность трубы, которая не создает ненужного сопротивления, и, кроме того, на ней в гораздо меньшей степени образуются наросты сажи.

Но в то же время такая схема также имеет ярко выраженные недостатки
, и — настолько серьезные, что способны перевесить все перечисленные выше достоинства.

• Металл (в частности сталь) отличается чрезвычайно высокой теплопроводностью, то есть на открытых участках дымохода или при прохождении через неотапливаемые помещения поток газов будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, а кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
• Продукты сгорания любого вида топлива всегда содержат большое количество водяного пара. Вышеупомянутый перепад температур внутри и снаружи канала вызывает обильное образование конденсата, что становится причиной быстрого зарастания труб сажей и активации процессов коррозии металла.

• Раз уж мы говорим о коррозии, нельзя забывать, что в состав выхлопных газов всегда входят очень агрессивные химические соединения, в частности — серная кислота. В таких условиях срок службы труб из металла, не устойчивого к коррозии, будет очень ограничен — они быстро прогорают насквозь. И это прямой путь к огню.
• Наконец, высокая теплопроводность металла означает, что труба всегда будет представлять потенциальную угрозу безопасности внутри помещений и при прохождении через строительные конструкции.Так, потребуются повышенные меры предосторожности для предотвращения перегрева и возгорания строительных конструкций дома, чтобы исключить термические ожоги при случайном прикосновении к дымоходу в местах его прохождения по помещению.

Стоимость дымохода

Чтобы сохранить все вышеперечисленные преимущества, но в то же время минимизировать недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала.Пример схемы устройства показан на иллюстрации ниже:

1 — сам дымоход. К ней предъявляются особые требования — она ​​должна быть изготовлена ​​из качественной стали с ярко выраженной коррозионной стойкостью, а труба должна изготавливаться только сваркой, аргонной сваркой в ​​защитной атмосфере (технология TIG). Абсолютно не допускается использование трубы с фальцем.

2 — кожух наружный металлический. Чаще всего его тоже делают из нержавеющей стали. Однако в продаже есть и бюджетные варианты — из оцинкованной стали.Кроме того, можно приобрести сэндвич-трубы с внешним декоративным покрытием, например, если необходимо сохранить внешний вид фасада или внутреннее оформление помещения, через которое проходит дымоход.

3 — слой теплоизоляции. Как правило, эту функцию выполняет термостойкая минеральная вата из базальтовых волокон плотностью от 120 до 200 кг / м³. Толщина изоляционного слоя может быть разной — она ​​подбирается в соответствии с конкретными условиями: типом и мощностью каменки, схемой расположения дымохода, климатическими условиями региона и другими критериями.

4 — трубы оснащены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система розеток и сужений, которые в сочетании с использованными герметиками образуют герметичный блок. Для большей надежности предусмотрена дополнительная затяжка этих соединительных узлов хомутами. Есть и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовым креплением.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

• За счет стабильности температурных показателей внутри дымохода, вне зависимости от погоды и расположения конкретного участка системы обеспечивается стабильная ровная тяга.
• Образование конденсата, хотя и не исключено полностью, но все же сведено к минимуму.
• Наружная поверхность сэндвич-трубы не нагревается до критических температур и не представляет опасности для людей, проживающих в доме, если необходимо провести ее через помещения верхнего этажа, чердака или чердака.
• Становится намного проще организовать проходы труб через потолки и крыши. Кроме того, многие производители сразу включают в выпускаемые комплекты специальные проходные модули необходимого размера.
• Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее легко можно устроить по принципу насадки, то есть дымоход опирается непосредственно на топку или котел. При прикреплении к ним он не будет оказывать чрезмерного напряжения на несущие конструкции дома.

• Широкий выбор комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и интуитивно понятен любому технически «подкованному» домовладельцу. .

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору комплектующих для монтажа дымохода нужно подходить со всей ответственностью. Прежде всего, поскольку дымоход будет устанавливаться в помещении, с проходом через потолок и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Что ж, понятно, что такие работы ведутся с расчетом на длительную эксплуатацию, и чтобы через несколько лет владельцы не разочаровались, закупленные комплектующие должны быть качественными, сертифицированными, сопровождаться документально оформленными гарантийными обязательствами производителя. .

Цены на сэндвич-дымоход

Дымоходы сэндвич

Выбор всегда сводится к оценке нескольких критериев:

• Качество изготовления комплектующих для сэндвич-дымохода и материалов, используемых в производственном процессе.
• Пропускная способность дымохода, то есть сечение внутренней трубы.
• Толщина необходимого слоя теплоизоляции.
• Составленная схема установки и детали и агрегаты, необходимые для ее выполнения.

Давайте рассмотрим эти пункты один за другим.

Материал для изготовления многослойных дымоходных труб

Такие системы отвода продуктов сгорания в настоящее время очень востребованы. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо «без опознавательных знаков», либо выдаваемой за определенный бренд.

Понятно, что уважающий себя хозяин не купит заведомо некачественный товар в непонятных торговых точках или с рук — здесь гарантии качества ждать вовсе не приходится.Но бывает, что в крупных магазинах нет-нет и появляется подделка. Так что особое внимание уделяется документации (а свидетельство о регистрации должно быть обязательно).

Также бывает, что продавцы, заинтересованные в продаже любой ценой, не пытаются привлечь внимание потребителей к особенностям металла, из которого изготовлены трубы. Но внешне нержавеющая сталь выглядит практически так же, и часто неосведомленный покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.

В результате очень вероятна ситуация, когда после монтажа и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что тоже крайне мало для такой конструкции!), Внешне «красиво» и блестящий дымоход внезапно начинает показывать признаки утечки газов в комнату. И это уже серьезный сигнал о том, что с ним не все в порядке, и не за горами серьезная авария, чреватая выгоранием внутренней трубы, что часто заканчивается пожароопасными ситуациями.

• Поэтому — обязательно обратите внимание на марку нержавеющей стали, из которой сделаны внутренние и внешние трубы многослойного дымохода. Если об этом нет упоминания, от приобретения следует отказаться категорически.

В выборе Вам поможет следующая табличка. Несомненно, в нем представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления многослойных дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия)				Краткое описание и рекомендации по применению
AISI	RU	DIN	ГОСТ
AISI 430	1.4016	X6Cr17	12X17	Один из самых доступных вариантов. Подходит для использования только в неагрессивных условиях. Термическая стойкость — низкая, коррозионная стойкость слабая. Плохо сваривается. Подходит только для наружного кожуха дымохода.
AISI 439	1.4510	X3CrTi17	08Х17Т	Отличие от предыдущей марки — наличие титановых добавок, повышающих термическую и антикоррозионную стойкость металла.В качестве материала внутренней трубы многослойного дымохода допустимо использовать с теплогенераторами или проточными водонагревателями, работающими только на газе.
AISI 304	1.4301	X5CrNI18-10	08X18h20	Эта сталь обладает хорошо выраженной термической стойкостью, но ее стойкость к кислотной коррозии невысока. Для внутренней трубы дымохода она не применяется, так как коррозия может съесть такую ​​трубу буквально за несколько месяцев, а для наружной футеровки вполне подходит.
AISI 316	1,4401	X5CrNiMo17-12-2	08Х17Н13М2	Аустенитная хромоникель-молибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термическая стабильность средняя, ​​поэтому лучше использовать для оборудования, работающего на газе, с максимальной температурой продуктов сгорания до 450 ° С.
AISI 316Ti	1.4571	X6CrNiMoTi17-12-2	10Х17Н13М2Т	Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800 ÷ 850 ºС, то есть дымоходы с внутренней трубой из такого материала могут использоваться с твердотопливным оборудованием.
AISI 316L	1.4435	X2CrNiMo18-14-3	03Х17Н14М2	В этой версии упор сделан на антикоррозийную и химическую противокислотную стойкость, особенно в области сварных соединений.Однако из-за снижения общего термического сопротивления, которое ограничивается порогом 425 ºС, при превышении этого значения прочностные свойства стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321	1.4541	X6CrNiTi18-10	08Х18х20Т	Сталь с высокими показателями коррозионной стойкости и жаростойкости. По своим параметрам это своего рода «золотой стандарт» для использования в системах удаления продуктов сгорания.Предельный температурный режим работы — 800 ºС, то есть подходит для оборудования с любым видом топлива.
AISI 310S	1.4845	X12CrNi25-21	20Х23х28	Жаростойкая нержавеющая сталь без потери качества выдерживает рабочие температуры до 1000 ºС. Применяется для дымоходов твердотопливных пиролизных котлов большой мощности.

В настоящее время из стран Юго-Восточной Азии идет поток продукции из нержавеющей стали, соответствующей стандартам AISI 201-202.Продавцы часто представляют это как «шаг вперед» — в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле. чем это.

Специалисты в области металлургии рекомендуют не поддаваться подобным ухищрениям — замена дорогостоящего никеля добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску растрескивания и очень низкой коррозионной стойкости.Так что этот «шаг вперед» — всего лишь продукт, предназначенный для массового производства, и его можно отнести к высококачественным нержавеющим сталям только с большой степенью условности.

Несколько слов о толщине стенки трубы.

• Для вас можно руководствоваться следующими правилами:

— при диаметре внутренней трубы от 130 до 450 мм — толщина ее стенок 0,5 мм;

— диаметром 500 мм — 0,6 мм.

— диаметром свыше 500 мм — 0,8 мм.

• Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с применением жаропрочных или жаропрочных стали типа AISI 321, а для котлов большой мощности — лучше AISI 310S.
• Сразу после твердотопливного обогревателя устанавливается неизолированный участок дымохода. Оптимальное решение для него — монотрубка из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0.8 ÷ 1,0 мм.
• Для наружных кожухов многослойных труб требования к маркам стали не слишком строгие, но толщина стенки должна быть:

— диаметром до 450 мм — 0,5 мм;

— диаметром от 500 мм и более — 0,6 мм.

Какого диаметра должен быть дымоход?

Если вы ознакомитесь с ассортиментом поставляемых в продажу комплектующих для сэндвич-дымоходов, то сразу увидите, что они предлагаются в довольно широком диапазоне диаметров внутренних труб — от 110 до 300 мм.Как сделать выбор?

Диаметр «моно» -сечения (о нем будет сказано ниже) и всей внутренней трубы сэндвич-дымохода должны быть такими, чтобы гарантированно удалялись все продукты сгорания топлива, обеспечивалась нормальная тяга и, при при этом тепло не уходит буквально «в трубу», то есть создавалась и поддерживалась некая оптимальная скорость потока газа. Для нагревательных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с топками, котлами заводского изготовления — у них всегда есть выход определенного диаметра, рассчитанного специалистами специально для этой модели.Этот параметр, кроме того, обязательно должен быть прописан в паспорте отопительного или водонагревателя.

Правило простое — диаметр внутренней трубы сэндвич-дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но смысла в этом нет.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичной печи. В этом случае можно поступить следующим образом.

• Если известна тепловая мощность печи, то поперечное сечение дымохода, а значит, и диаметр внутреннего канала многослойной трубы, будет легко определить с помощью таблицы.

Расчетная максимальная тепловая мощность твердотопливной печи:	кВт	до 3,5	3,6 ÷ 5,2	5,3 ÷ 7,0
	ккал / час	до 3000	3000 ÷ 4500	4500 ÷ 6000
Минимальное сечение прямоугольного дымохода		140 × 140 мм	140 × 200 мм	140 × 270 мм
Площадь поперечного сечения дымохода		19600 мм²	28000 мм²	37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы		158 мм	189 мм	220 мм

• Если печь уже эксплуатировалась, и владельцы знают выработанный практикой режим ее горения, то этими данными можно руководствоваться.

Для такого расчета есть формула:

d = √ (2 × Mt × Vsp × (1 + Tv / 273) / (3600 × π))

В формуле буквенные символы означают:

d — диаметр внутреннего канала многослойной дымовой трубы в миллиметрах.

Mt Среднее потребление твердого топлива в час в килограммах. Его можно определить, разделив массу топливного вкладыша на время его полного сгорания.

Vood — удельный объем образующихся продуктов сгорания, кубометров на килограмм — табличное значение, определяемое для основных видов топлива.

С уважением — температура газового потока на выходе из дымохода, град. можно взять табличное значение (см. ниже).

π
— известная математическая константа, ≈ 3,14

Таблица требуемых значений для разных видов твердого топлива.

Вид твердого топлива	Средняя удельная теплота сгорания топлива, ккал / кг	Средний удельный объем продуктов сгорания от сгорания 1 кг топлива, м³ / кг	Оптимальная температура на выходе из дымохода, ° С
Дрова со средней влажностью не выше 25%	3300	10	150
Пеллеты, топливные брикеты	5100	9	150
Торф кусковой или рыхлый, воздушно-сушка, влажность не выше 30%	3000	10	130
Торф в брикетах	4000	11	130
Бурый уголь	4700	12	120
Уголь	6500	17	110
антрацит	7000	17	110

Не всем нравится делать самостоятельные расчеты, поэтому ниже представлен калькулятор, в котором уже есть все необходимые соотношения и табличные данные.Процесс расчета будет сведен к простому вводу нескольких значений.

Классическими приборами для отопления любого жилого дома являются топливные котлы и печи, работающие на твердом, жидком или газообразном топливе. Продукты сгорания топлива выводятся из помещения через дымоход, который выводится через крышу. Когда он установлен и сверху снята труба, всегда есть протечка, что приводит к проблемам с гидроизоляцией кровли. Поэтому при установке требуется особая осторожность и тщательность в работе, чтобы минимизировать нарушение герметичности и полностью заделать образовавшиеся трещины.В противном случае крыша протечет.

Выход дымохода над поверхностью крыши и его гидроизоляция для каждой крыши имеет свои особенности. В этой статье мы рассмотрим, как установить и заделать его стык шифером.

Дымоход

Чтобы провести отвод в месте, минимально нуждающемся в гидроизоляции, и исключить потерю герметичности, необходимо решить две основные задачи:

1. выбрать оптимальное место расположения дымохода на поверхности крыши;
2. обеспечивает надежное и герметичное соединение кровельных слоев с трубой.

Выбор места расположения трубы на поверхности крыши

Место должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не менее чем на 0,5 м. Голова также должна быть на 0,5 м выше уровня поверхности кровли.

Четкая схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода связано с минимальным скоплением осадков в этом месте.Зимой здесь собирается меньше снега, и вероятность протечки на стыке будет незначительной, когда он тает.

Безопасность и герметичность стыка дымохода с крышей

Кровля утепленного дома имеет многослойное устройство, включающее, помимо верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такая конструкция получила название «кровельный пирог». Он защищает дом от снега, ветра и дождя, сохраняет тепло внутри и обеспечивает долгосрочное использование.

При снятии дымохода непрерывность слоев пирога нарушается.Они сделаны из горючих материалов. В местах стыка при неправильной изоляции они могут оплавиться или загореться. Поэтому их нельзя складывать встык. Между дымоходом и крышей необходимо оставить безопасный зазор.

Листы шифера нельзя укладывать близко к трубе. При удалении его через шифер образуются трещины, которые без заделки позволят влаге пройти во внутреннее подкровельное пространство.

Процесс уплотнения для разных конструкций может отличаться.Он может быть круглым, прямоугольным или квадратным. Квадратный или прямоугольный дымоход обычно делают из кирпича, а круглый — из металла или асбестоцемента.

Подготовка материалов и инструментов

Потребуются различные вспомогательные материалы для извлечения трубы и герметизации ее стыка. Условно их делят на две функциональные группы:

1. Материалы, предназначенные для заделки зазоров, образующихся на стыке кровли с дымоходом. К ним относятся разнообразные фартуки, сквозные воротники.Они могут быть изготовлены из оцинкованной стали, силикона или резины. Эти продукты обеспечивают покрытие поверхности стыков;
2. Различные герметики, предназначенные для защиты от влаги внутри трещин, смеси на цементной основе, битумная мастика, а также современные продукты для герметизации. Например, самоклеющиеся ленты.

Для зазоров менее 5 мм в основном используются термостойкие герметики. При зазоре более 1 см используются растворы на цементной основе, а также фартуки и уплотнители из разных материалов.

Для выполнения работ вам также потребуются инструменты:

• отвертки, шуруповерты, саморезы;
• молоток;
• ножовка или болгарка;

Пистолет

• для нанесения герметика.

Обшивка и выход дымохода шифером

Обрешетка для крыши — брус 50х50 мм под шифер обычного профиля. Если профиль листов армированный, то для обрешетки рекомендуется использовать брус 75х75 мм.

Обрешетка может быть однослойной или двухслойной.

При установке однослойной обрешетки доски или брус крепят перпендикулярно стропилам. Шаг обточки должен составлять 500 — 550 мм или 750 — 800 мм.

Для двухслойной конструкции обрешетку сначала крепят к стропилам доской параллельно коньку, а затем к ней крепят брус. Суммарные продольный и поперечный размеры обрешетки должны соответствовать кратным размерам листов шифера, чтобы уместилось их целое количество.Для этого регулируется расположение свесов.

Общее правило при укладке шифера: каждый лист шифера должен располагаться на трех балках. Один из них должен находиться под центром листа, а два других — по краям.

На месте будущего расположения дымохода к обрешетке монтируются закладные элементы. Деревянные бруски обшивки и стропил следует располагать от нее на расстоянии не менее 130 мм.

Уплотнение круглой трубы с помощью проходки или сопла

Для устранения трещин и заделки стыков при снятии круглой трубы удобнее использовать готовые изделия.Переходники из оцинкованной нержавеющей стали или гибкого материала, устойчивого к высоким температурам.

Эластичная прокладка в виде колпачка и фиксирующего металлического обруча. Он может принимать рельефную форму, соответствующую волнам сланца, поэтому его не нужно настраивать под углом. Эластичный фартук можно отрегулировать под любой уклон поверхности. Он плотно огибает трубу, а у основания прижимается обручем — хомутом с термостойкой прокладкой.

Перед установкой упругой проплавки на ее внутреннюю поверхность в местах соприкосновения с шифером наносится герметик.Это предотвращает попадание воды внутрь.

Крепление эластичного фартука к поверхности крыши осуществляется саморезами с резиновыми прокладками. В продаже также есть проходки с гибким металлическим кольцом, на внутренней стороне которого есть клеящая пленка.

Металлический проход состоит из двух частей: одна примыкает к поверхности кровли, другая представляет собой фартук, обрамляющий трубу.

При установке такого прохода фартук должен быть на 150 мм выше шиферной волны.Пространство под фартуком до стыка заполняется асбестоцементным раствором.

Проход металла необходимо подбирать под угол наклона поверхности крыши. Зато выглядит лучше и дольше прослужит резинка.

Примыкание трубы квадратного сечения на шиферную крышу

Квадратная или прямоугольная труба дымоудаления обычно изготавливается из кирпича. Ранее в месте его примыкания к поверхности снаружи делали утолщение, что позволяло герметизировать выходное отверстие.

Сейчас по периметру делают фартук в виде холма из цементно-песчаной смеси.Эта структура называется выдра. Перед этим зазор между шифером и дымоходом закрывается изогнутыми стальными полосами. Одна сторона отвода прилегает к кирпичной стене, а другая — к поверхности. Этот стальной оклад крепится по всей окружности трубы. Сверху заливается раствором из смеси цемента и песка. Чтобы раствор не растекался, по краям участка делают бортики. Для этого используют картон, завернутый в полиэтиленовую пленку или деревянные полоски.После застывания смеси бортики убирают.

Уровень затвердевшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды на боку на цементно-песчаном фартуке сооружают уступ с уклоном.

Пошаговая инструкция по проведению работ по выносу дымоходных труб через плиты перекрытия и конструкции кровли — знания, которые пригодятся любому мужчине, решившему выполнить работы своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит безопасность вашего дома и его защита от пожаров.

Общие правила и выбор места

Как провести печную трубу через деревянный потолок — это нужно делать, чтобы не было проблем, как на фото. Основная задача подготовительного этапа — определиться с местом установки печи и вывести дымоход на улицу. В зависимости от материалов плит перекрытия и труб дымохода необходимо будет выполнить работы с учетом нескольких типоразмеров:

Схемы отвода дымохода через потолок и крышу

1 этаж

Проход дымохода через перекрытие 1 этажа оборудован металлическим коробом, заполненным слоем теплоизоляции.Для этого можно использовать керамзитовый наполнитель, заполняя полости минеральной ватой. Для нежилых помещений допускается использование асбестовых плит.

Схема устройства дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При прохождении плит 2 и последующих этажей может возникнуть ситуация, когда дымоход нельзя установить вертикально. Строители могли переставить перегородки или установить балку в конструкции перекрытия.

Поэтому, чтобы не рисковать, при устройстве дымоходов в многоэтажном доме лучше использовать систему вентиляции дома. Если сделать горизонтальное углубление, в этом месте будет скапливаться возможный конденсат и на стенах откладывается толстый слой копоти. А почистить дымоход через повороты будет сложно.

Схема установки печного дымохода в 2-х этажном доме

Схема с описанием всех элементов

Выход дымохода через потолок

Выбор конструкции и материалов зависит от типа дымохода.Разберем подробно правила организации работы по основным материалам трубопроводов.

Круглый металлический

Весь процесс разбит на несколько этапов:

Этапы работ по выводу стального дымохода через перекрытие

Кирпичный дымоход

Здесь все намного сложнее:

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Подкровельный переход

Проход дымохода через крышу осуществляется по аналогии с плитами перекрытия.Единственное дополнение — обеспечить надежный слой гидроизоляции, чтобы предотвратить утечку воды на выходе из дымохода.

Проход кирпичной трубы через крышу

Используем керамический кирпич для печи на крышу, красный, хорошего качества и марки. Здесь на это влияет не только высокая температура газов, но и агрессивные условия внешней температуры, ветра и осадков.

После пересечения с плитой перекрытия проложите трубу до точки выхода через конструкцию крыши:

марки
• и аккуратно вырезать полость дымохода, сделать размер с запасом на слой утеплителя;
• оборудуем проход металлическим коробом с полостью для прохода трубы.Верхний срез следует выполнять с учетом угла наклона кровли, и ставится немного углубленным внутрь;
• после выхода дымохода наружу залить все пространство слоем теплоизоляции, все мельчайшие пустоты заделать герметиком;
• кладем слой гидроизоляции под поверхность конструкции крыши. Затем сверху надеваем стальной фартук или резиновую втулку. Тщательно заклейте края герметиком.

Сверху укладывается основной материал кровельного покрытия, и труба забивается до нужного размера.Сверху раскладывается выдра и устанавливается защитный козырек. Вывести дымоход через крышу несложно, если у вас есть хороший инструмент и навыки кирпичной и слесарной работы.

Труба проходная круглая через крышу

Прохождение дымохода через крышу, если дымоход из стальных, керамических или асбестовых труб, осуществляется так же, как и при кирпичном дымоходе (инструкция выше).

Если необходимо установить высокую трубу, ее крепят стальными скобами к специальным анкерам, закладываемым в конструкцию крыши.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу представляет собой сложную конструктивную единицу. Какие требования к ее выполнению, а также к высоте и расположению части трубы, выступающей над кровлей?

Доверимся специалистам

Определение высоты дымохода относительно конька крыши

Что касается высоты дымохода, то в нормативном документе (СНиП «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не более 1.5 м, труба должна возвышаться над ней не менее чем на 50 см; на 1,5–3 м — быть не ниже гребня, а на расстоянии более 3 м — не ниже линии, проведенной от гребня под углом 10 ° к горизонту. Но четких правил расположения дымохода на крыше нет. Что об этом говорят специалисты?

Главный постулат: чем ближе труба к гребню, тем лучше. В этом случае головка трубы (то есть та ее часть, которая выступает над крышей, что означает, что она находится в холодной зоне) будет очень маленькой; таким образом снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, в самое горлышко или на защитно-декоративный зонтик трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порче материала верха и отделки крыши и даже сократить срок службы дымохода.

Размещая трубу на большом расстоянии от конька, в частности в районе свеса карниза, необходимо учитывать, что она будет испытывать повышенные нагрузки при сходе лавинообразного снега с крыши.Чтобы уберечь дымоход от повреждений, необходимо обязательно смонтировать на склоне систему удержания снега.

Многие считают, что дымоход вообще нужно выводить на линию конька. Это облегчает установку блока упора в точке выхода трубы, а также, поскольку не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение не всегда возможно. Во-первых, нужна стропильная система там, где нет опорной коньковой балки, либо создание зазора для дымохода в балке и усиление его опорами, что в случае мансардной крыши проблематично… А во-вторых, комплектующие для вывода трубы через конек выпускаются только для каналов с квадратным или прямоугольным сечением.

Что категорически не рекомендуют делать кровельщики, так это убирать дымоход в ендове. Выполнение места стыка здесь очень сложно, и протечки практически неизбежны, ведь дождевая вода будет литься на трубу сразу с двух откосов, а зимой здесь будет расти целый сугроб. Кроме того, вам нужно будет серьезно усложнить конструкцию кровли кровли.

Выход дымохода через утепленную крышу

Проход дымохода через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» чердачной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этого полимерные пленки горючие. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, который гласит, что между внешними стенами дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубка)?

Специалисты предлагают выделить в отдельную зону примыкающий к дымоходу участок крыши: по бокам дымохода — с помощью стропильных ног, а сверху и снизу — с помощью поперечных балок… Таким образом создается своеобразный ящик, размеры которого определяют на основании СНиП. Объем ящика заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же может обходиться без паро- и водозащиты.

Примыкание «пироговых» изоляционных пленок к коробке выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и скрепляют гвоздями (скобами). Стыки заклеиваются специальными лентами или клеями.

Чтобы дымоход не «пробивал» опорное стропило и не падал на зону ендовы, его расположение необходимо четко определить на этапе проектирования здания.

Отверстие дымохода

Есть другой подход к проблеме. Поскольку наружные стены современных многослойных дымоходов, как правило, не нагреваются более 60 ° С в зоне выхода через крышу, пленкам ничего не угрожает, а значит, их можно подвести прямо к трубе, зафиксировав скотчем. .В этом случае в слое гидроизоляции над трубой необходимо установить паз из нержавеющей стали (или из такой же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его внешней поверхности в точке выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в навесной конструкции отсутствуют парогидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с разводкой дымового канала через кровельный «пирог», обеспечивая при этом сплошность всех слоев и гарантируя пожарную безопасность.

Так же существенно упростит задачу выведения трубы через П-образный вырез в свесе карниза, что исключает само наличие примыкания к кровле.Правда, в этом случае придется предусмотреть дополнительный слив в зоне выреза.

Однако нужно учитывать, что, находясь вдали от конька, дымоход окажется достаточно высоким и будет испытывать серьезные ветровые нагрузки. А значит, для его укрепления вам понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

Узел примыкания к кровле

Керамический выход дымохода на крышу

Главное в его конструкции — обеспечить отвод воды отсюда, стекающей по стенкам головы и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровле из керамической и цементно-песчаной черепицы используются пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим — к крыше. Чтобы вода не протекала под лентой, ее верхний край закрывают изогнутой профильной металлической полосой, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

На крышах из черепицы
фартук обычно формируется из коврового покрытия или обыкновенной плитки, укладываемой бегом по трубе, а на металлочерепице — из гладких листов того же материала.

Выполняя узел примыкания на той стороне дымохода, которая расположена выше по скату, фартук необходимо намотать под кровельное покрытие … Таким образом, верхний элемент кровли закроет его внахлест, что исключит возможность протечек.

Открытие

Если ширина задней стенки дымохода (то есть обращенной к коньку) более 80 см, то за трубой должен быть устроен откос, или, иначе, желоб, небольшая наклонная конструкция, которая перелом кровли, который будет распределять потоки воды по сторонам и здесь будет скапливаться снежная масса.

Создание откоса — задача не из легких. Ведь в этой зоне появляются две короткие впадины, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает еще одну трудность: затрудняя проветривание подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов — аэраторов и т. Д.

Элементы дымохода модульные стальные

Производители дымоходов круглого сечения (трехслойные изолированные конструкции в оболочке из нержавеющей стали) выпускают готовые элементы, обеспечивающие герметичность примыкания труб к кровле.Это так называемые проходы , состоящие из стальной подошвы и закрепленного на ней фартука-колпака. Для предотвращения их повреждения из-за термических деформаций трубы проходы жестко закрепляют только на крыше, а на стыке заглушки с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой. , что не позволяет воде проникать под фартук.

Проход, встроенный в крышу, уплотняется кусками термостойкой пластмассовой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ей рельефный профиль крыши.Обратите внимание: верхний край подошвы должен быть намотан под чехол, а нижний край — внахлест.

Иногда для увеличения герметичности проникновения металла стальной лист подошвы монтируют над кровлей, подводя ее непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не очень эстетичное.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Как установить и вывести дымоход через крышу, на какую высоту

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающие комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев.Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно.Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность в дымоходе способствует распространению плесени и грибка. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно.В запущенных случаях необходимо заменить и дымоход, и кладку печи.
3. Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
4. Даже стропильная система страдает от некачественного снятия трубы через крышу, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
5. Щели возле прохода трубы мешают нормальной циркуляции воздуха внутри чердачного помещения, что приводит к увеличению потерь энергии, затрат на отопление.

Между прочим, на кровельные дымоходы не только выводят, но и ставят трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше.От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

• Дымоходы размещаются в непосредственной близости от самого высокого места кровли, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
• Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
• Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
• Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
• Розетка размещается между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что при прохождении дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб. Для обеспечения герметичности прохода используется специальное приспособление — эластичная проплавка.Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, эластичное проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке упругого прохода ориентируются на диаметр трубы и цвет рубероида. Универсальные модели ступенчатой ​​пирамиды, подходящие для всех размеров, корректировки производятся путем сокращения глубины проникновения до нужного уровня… Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, обработать стык огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб — металлическую проходную трубу. Применяется для прохождения дымохода через нерельефную крышу.Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий скату крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

• Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
• С обратной стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
• Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
• Надеть отводную трубу на трубу, зафиксировав ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
• Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой способ — дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Дымоход печей и каминов из кирпича чаще всего квадратный или прямоугольный, поэтому для вывода его на крышу применяют другие способы.Это задание под силу опытному мастеру-печнику, а не домашнему мастеру, ведь в процессе используется особая техника кладки. Когда дымоход подходит к крыше, в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит дымоход на крышу. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов негорючие и негорючие, кровельные системы, традиционно сделанные из дерева, — нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

• Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
• После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
• Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе негорючим герметиком и армированной лентой.
• В короб засыпается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
• Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения пожарных норм. Соблюдайте правильную технологию прохождения труб через потолки, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Как правильно установить дымоход через крышу

Отопительные приборы — незаменимый элемент каждого жилого дома. Они предназначены для обеспечения комфортной температуры в помещении для жизни в холодное время года.В регионах России этот срок составляет в среднем 6 месяцев, местами — до 10 и более. Дополнительный комфорт связан с определенным риском возгорания.

По этой причине особое внимание следует уделять дымоходам, выводящим дым и продукты горения от отопительных приборов наружу. В этой статье мы рассмотрим, как безопасно и с соблюдением всех современных норм и правил вывести дымоход через крышу.

Дымоход применяется в устройствах, где тепло выделяется при сжигании различных видов топлива.Эти виды топлива представляют собой древесину, уголь, газ или другие легковоспламеняющиеся вещества. Отвод продуктов сгорания по трубе через кровлю регулируется требованиями СНиП 41-01-2003. Некоторые пункты считаются частично устаревшими, но большинство надзорных служб полагаются на этот документ. Поэтому содержащиеся в нем требования и стандарты являются обязательными.

К чему может привести некачественный монтаж?

Часто работы по устройству дымохода не входят в перечень работ мастера-печника или установщика газового или электрического котла отопления.Подразумевается, что проход дымохода через крышу закладывается еще на этапе строительства, либо домовладелец установит дымоход самостоятельно. Кажущаяся простота такой работы провоцирует владельцев отказываться от использования профессиональных кровельных мастеров. Они не задумываются о том, к каким серьезным негативным последствиям может привести некачественный выход дымохода на крышу. Частые проблемы:

Над крышей возвышаются не только дымоходы печей, каминов и других твердотопливных устройств.Сюда выводятся выхлопные трубы от газовых обогревателей, а также вентиляционные трубы. При их установке используются точно такие же методы, как и для дымоходов.

Высота трубы и место ее прохождения в кровле

Правильно расположить дымоход на крыше можно только в том случае, если расположение дымохода через крышу выбрано правильно. Этот фактор может повлиять на правильное функционирование системы отопления. Чтобы не допустить ошибок при установке, необходимо руководствоваться существующими требованиями пожарной безопасности, а также строительными нормами и правилами.Основные точки аранжировки:

Основная проблема устройства трубы через крышу заключается в том, что при прохождении дыма или продуктов горения температура конструкции повышается, а это может привести к возгоранию материалов, из которых выполнены элементы кровли или стропила. системы сделаны.

Гибкий канал для круглого дымохода

Обычно в частном жилищном строительстве приходится иметь дело с устройством дымоходных и вентиляционных труб круглого сечения.Как можно установить дымоход через элементы крыши, чтобы обеспечить герметичность прохода? Для этого используется особая конструкция — упругий проходной элемент кровли. Это изделие изготовлено из специального прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называются фартуком. Эластичная втулка, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет использовать его на крышах с любым углом наклона и любым финишным покрытием.Материал, из которого он сделан, должен выдерживать самые низкие и самые высокие температуры, а также быть устойчивым к ударам внешней среды … Эластичные проходки доступны в различных цветах и ​​конфигурациях.

Выбирая, какое проникновение покупать, нужно ориентироваться на диаметр дымохода и цвет отделки кровли. Доступны универсальные изделия, похожие на ступенчатую пирамиду, подходят для труб любого диаметра. Размер регулируется ножницами, которые срезают пенетрацию до необходимого уровня.

Установить эластичный фартук на крышу достаточно просто. Для этого нужно прикрепить его к проходу дымохода, прижать сверху металлическим кружком, в котором предусмотрены отверстия для саморезов, нанести на место соприкосновения с кровлей огнестойкий герметик и саморез это с помощью отвертки или отвертки.

Для крыш с очень крутыми углами необходимо использовать специальный тип прохода с фиксированным монтажным углом зажимного фланца.

Жесткий металлический ввод

Для устройства дымоходов можно использовать еще один вид проходных изделий для труб круглой конфигурации — проходную трубу из металла.Применяется в тех случаях, когда необходимо оборудовать проход дымохода через крышу без рельефа. Такие готовые изделия из оцинкованной или окрашенной стали изготавливают при фиксированном угле ската кровли.

Для покупки вам необходимо измерить этот угол у вашей крыши. Установка такого изделия осуществляется в следующем порядке:

В некоторых случаях рекомендуется использовать другой метод. Суть его в том, что в проходной коробке необходимо заранее произвести снятие дымохода, обложить его специальным теплоизоляционным материалом, например, базальтовой ватой, и после этого вся конструкция укладывается в кровлю.

Устройство прямоугольных дымоходов

Когда кладка дымохода приближается к кровле, в ней необходимо вырезать отверстие рассчитанного размера с допуском около 6 см. С его помощью труба будет выведена над кровлей. Несмотря на то, что жаропрочный кирпич отлично сохраняет тепло внутри дымохода, снаружи эту трубу необходимо покрыть листами асбеста. Эта мера защитит стропила от высоких температур.

Гидроизоляция крепится к выступающей части кирпичной трубы металлическим профилем на алюминиевой подложке, а ее нижний край фиксируется к крыше с помощью герметика.Далее некрасивую гидроизоляцию дымохода на крыше прикрывают специальным декоративным фартуком. Он состоит из четырех частей и устанавливается на крыше, делая переход эстетичным и защищенным от ударов.

Грамотно устроенный патрубок не испортит внешний вид кровли, не допустит проникновения влаги и полностью соответствует требованиям пожарной безопасности … Отделка дымохода крыши выполняется в соответствии с конструкцией крыши и пожеланиями домовладельца.

Монтаж дымохода — дело довольно ответственное и сложное.Необходимо заранее продумать все этапы монтажа и проконсультироваться со специалистом.

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающие комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев. Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения.Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно. Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

1. Через негерметичный проход трубы влага проникает в кладку, постепенно разрушая ее.
2. Повышенная влажность внутри стимулирует распространение плесневых микроорганизмов и грибков. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно. В запущенных случаях необходимо заменить и дымоход, и кладку печи.
3. Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
4. Даже стропильная система страдает от некачественного снятия трубы через крышу, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердака, что приводит к увеличению потерь энергии и расходов на отопление.

Кстати, на крышу выводят не только печные дымоходы, там же кладут трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

• Дымоходы располагаются в непосредственной близости от самого высокого места крыши, на расстоянии 1-1.5 мес.
• Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
• Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
• Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
• Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
• Розетка размещается между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что во время прохождения дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб.Для обеспечения герметичности прохода используется специальное приспособление — эластичная проплавка. Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, эластичное проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке упругого прохода ориентируются на диаметр трубы и цвет рубероида.Универсальные ступенчатые пирамидальные модели подходят для любого размера, корректировки производятся путем сокращения глубины проникновения до желаемого уровня. Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, обработать стык огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб — металлическую проходную трубу.Применяется для прохождения дымохода через нерельефную крышу. Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий скату крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

• Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
• С обратной стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
• Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
• Надеть отводную трубу на трубу, зафиксировав ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
• Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой метод — дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Изготавливается из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для доведения его до кровли применяют другие методы.Это задание под силу опытному мастеру-печнику, а не домашнему мастеру, ведь в процессе используется особая техника кладки. При подходе дымохода к крыше в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник вытаскивает. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов негорючие и негорючие, кровельные системы, традиционно сделанные из дерева, — нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

• Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
• После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
• Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе негорючим герметиком и армированной лентой.
• Внутрь короба заливается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
• Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения пожарных норм. Соблюдайте правильную технологию прокладки труб через потолок, чтобы обезопасить себя и свое имущество.

Видеоинструкция

правил подбора, установки и эксплуатации. Сэндвич-трубу каких размеров лучше использовать для дымохода Что лучше сэндвич-труба или обычная

Редкие невестки могут похвастаться ровными и дружескими отношениями со свекровью.Обычно бывает с точностью до наоборот

Построив свой дом, возникает вопрос, как его утеплить, как сделать оптимально пригодным для проживания.

Основным видом отопления в современных домах являются автономные отопительные установки, работающие на дровах, природном или сжиженном газе.

Отвод продуктов сгорания должен производиться через дымоход. На современном рынке существует множество компаний, предлагающих установку и изготовление дымоходов.

Чтобы правильно выбрать дымоход, нужно разбираться в их конструкции и применении.

Дымоходы бывают двух типов

Двухконтурный (сэндвич-дымоход), состоящий из двух труб, между которыми, как правило, прокладывается утеплитель, являющийся не только хорошим изолятором от холода, но и хорошим огнестойким материалом.

Наружная труба изготовлена ​​из нержавеющей стали 409.439.

Толщина 1 мм или 0,5 мм может быть матовой или зеркальной.

Внутренняя труба оцинкованная, а также нержавеющая.

От выбора стали и ее толщины зависит долговечность конструкции и, соответственно, ее стоимость.Это не влияет на параметры и качество отвода продуктов сгорания. Одноконтурный дымоход — это обычная труба, которая может быть из нержавеющей или оцинкованной стали.

Стоимость одностенного дымохода в несколько раз меньше, чем двухконтурного! Но почему же тогда рекомендуется ставить бутерброд с дымоходом, несмотря на то, что его стоимость дороже?

Конструкция двухконтурного дымохода не допускает скопления влаги и препятствует образованию конденсата.Все зависит от разницы температур дымовых газов и температуры наружного воздуха.

При большом перепаде температур на одноконтурном дымоходе образуется конденсат, так как теплый воздух отходящих газов соприкасается с холодным воздухом, образование конденсата сокращает срок его службы.

Сажа из продуктов сгорания образуется на внутренней стороне дымохода, взаимодействие с каплями воды приводит к более быстрому процессу коррозии и выходу дымохода из строя.Технология изготовления двухконтурного дымохода предотвращает образование конденсата.

Установка утепленного дымохода избавит вас от этой проблемы и увеличит срок службы системы. В комплект дымохода входят: тройники, заглушки, краны, конденсатоотводчики и многое другое.

Монтаж начинается с отопительного агрегата, с выхода трубы через стену дома или через потолок с последующим проходом через крышу. В этом случае для простоты монтажа используются проходные устройства.

Особо следует обратить внимание на пожарную безопасность. Для обеспечения хорошего сцепления необходимо вывести трубу на определенную высоту, на определенном расстоянии от конька дома, чтобы избежать образования воздушных потоков, образующихся на ветру.

Если выпускной патрубок расположен неправильно, это может привести к обратному потоку. Это явление, при котором воздух с улицы снова попадает в трубу.

Выхлопные газы не удаляются, а накапливаются в доме, что может привести к серьезным последствиям… Для подбора всех необходимых элементов дымохода необходимо обратиться к специалисту.

Возможна установка дымохода бригадой монтажников при наличии всех комплектующих в течение одного рабочего дня.

Купить сэндвич-дымоход http://tp-service.com.ua/catalog/sendvich-dymohod-uteplennyj от проверенных и хорошо зарекомендовавших себя на рынке компаний.

Простая, но эффективная конструкция для легкого и быстрого монтажа, хорошие теплоизоляционные характеристики — все эти преимущества отличают многослойные дымоходы из нержавеющей стали.Технологии, применяемые при производстве изолированных систем дымоудаления типа «сэндвич», обеспечивают длительную и практически беспроблемную эксплуатацию в течение 25-30 лет.

Каминная сэндвич-труба — что это такое

Каминная сэндвич-труба представляет собой трехслойную конструкцию, обеспечивающую хорошие тяговые характеристики и практически полное отсутствие конденсата. Основные элементы трубы:

• Внешний контур выполнен из «черной», легированной или нержавеющей стали, толщиной до 0.5-0,6 мм.
• Промежуточный слой — между внутренним и внешним контуром, уложенный. Толщина утеплителя 3-4 см.
• Внутренний контур — сердечник из кислотостойкой нержавеющей стали. Толщина стенки от 0,6-0,8 мм. (по индивидуальному заказу до 1 мм.)

Устройство для сэндвич-трубы

Трехслойный дымоход выполнен в макетной конструкции, что значительно облегчает монтаж сэндвич-дымохода. Для герметизации стыков используются уплотнительные прокладки, выдерживающие нагрев до 250-300 ° С.

Чтобы правильно собрать дымоход из сэндвич-трубы своими руками, вам понадобится минимум строительных навыков и понимание конструкции. Работа ведется с учетом следующих пунктов:

• При установке используются только оригинальные комплектующие. При установке запрещается устанавливать самодельные тройники, переходники.
• Сборка осуществляется «конденсатом». Жидкость, образующаяся в результате экстремальных температур, должна беспрепятственно стекать по трубе в конденсатосборник.
• На стыках устанавливают по два стяжных хомута на каждую трубу для увеличения прочности соединения.

Инструкции по правильному монтажу Дымоход из многослойных труб входит в состав каждого набора фирменных заводских продуктов. Следуя инструкции производителя, вы сможете произвести грамотное подключение к отопительному оборудованию даже без помощи специалистов.

Невозможно сделать своими руками сэндвич-трубу с такими же тепловыми характеристиками, как у заводских изделий.Самодельные системы дымоудаления быстро сгорают и не могут обеспечить должного уровня безопасности.

Область применения дымоходов сэндвич-типа

Дымоходы сэндвич-типа по своей конструкции подходят для подключения к большинству типов используемого отопительного оборудования. Согласно инструкции по эксплуатации разрешается установка системы дымоудаления для следующих агрегатов:

В инструкции по эксплуатации отопительного оборудования подробно описаны типы дымоходов, которые могут быть установлены как дымоходная система.

Срок службы дымохода из изолированной многослойной трубы

Срок службы двустенной многослойной трубы из нержавеющей стали зависит от нескольких факторов:

1. Толщина и другие характеристики внутренней трубы.
2. Особенности эксплуатации.
3. Производитель.

Как показывают отзывы покупателей, качественный заводской товар прослужит не менее 10 лет. Некоторые европейские производители уверяют, что срок их службы составляет 15-20 лет.

Технические характеристики Сэндвич-дымоходы очень разные. Есть модели, предназначенные для твердотопливных печей и каминов, газового оборудования и агрегатов на жидком топливе. Как правило, самые длинные выдерживают трубы из нержавеющей стали AISI 430/439 с внутренним контуром 1 мм.

Противопожарная сэндвич-система дымоудаления

Допустимые показатели температуры дымовых газов внутри сэндвич-трубы около 650 ° С. Внутренний контур выдерживает кратковременный нагрев до 700-800 ° С. Несмотря на температуру дымовых газов, максимальная нагрев поверхности трубы не превысит 40-45 ° С.Такие показатели позволяют устанавливать сэндвич-системы внутри зданий с повышенной пожарной опасностью: деревянных домов, построек из блок-хауса, имитации бруса и т. Д.

Температурные перепады отражаются на стали. Со временем материал начинает деформироваться, соединения между трубами ослабевают. Чтобы этого не произошло, стыки сэндвич-трубы при соединении между собой необходимо обязательно зажать хомутами. Эта мера обеспечит сохранность системы на весь период эксплуатации.

Преимущества двухконтурных сэндвич-труб

Сэндвич-системы уступают керамическим дымоходам по теплотехническим характеристикам, но пользуются большой популярностью у отечественного потребителя благодаря следующим преимуществам:

На данный момент наиболее универсальный вид Труба дымоудаления представляет собой многослойную трубу из нержавеющей стали. Потребителю предлагаются системы, выдерживающие температуру до 900 ° C, возникающую при горении сажи, без нарушения целостности трубы.

Недостатки сэндвич-труб

Любая сталь, независимо от маркировки и наличия жаропрочных характеристик, со временем выгорает, и это как раз главный недостаток сэндвич-труб. Конструкция системы дымоудаления чувствительна к ошибкам, допущенным при установке. Трубы портятся при демонтаже, поэтому важно правильно собрать дымоход с первого раза.

Еще один недостаток, в основном связанный с некачественной продукцией, — потеря герметичности дымохода из-за разрезных швов.Возможен разрыв внутренней трубы из нержавеющей стали, если при изготовлении конструкции использовалась дуговая или полуавтоматическая сварка. Высокое качество шва может быть обеспечено исключительно конвейерной сборкой с минимальным вмешательством человека.

Некоторые недостатки связаны с неправильной сборкой. Вот некоторые из наиболее распространенных ошибок:

• Сэндвич нельзя использовать в качестве первой трубы, устанавливаемой на топочном агрегате. Подключение осуществляется с помощью переходника или стальной втулки.
• Зажим для многослойной стяжки из нержавеющей стали должен быть установлен на каждом стыке конструкции.
• Порядок монтажа сэндвич-трубы по конденсату — нарушение приводит к скоплению кислотных выделений на стыках конструкции, что часто приводит к быстрому выгоранию стенок трубы.
• Дополнительная герметизация стыков герметиком и другими средствами запрещена. Силиконовые уплотнительные кольца обеспечивают плотное соединение между трубами. Использование герметика приведет к разжижению и разрушению прокладки.В дальнейшем необходимо будет бороться с нагарами, а со временем полностью заменить агрегат.

Соблюдение вышеперечисленных рекомендаций увеличит срок эксплуатации дымохода в несколько раз.

Как правильно установить дымоход из многослойной трубы

Перед началом любого строительного проекта произвести все необходимые расчеты с учетом конструктивных особенностей, приобрести необходимые элементы дымохода (удлинители, шарнирные соединения, прокладки, конденсатоотводчик и т. Д.), крепеж, расходные материалы и только потом приступаем к сборке дымохода.

Дымоход из сэндвич-труб через стену

СНиП и ПБ описывают требования к системам дымоудаления. Правила в основном направлены на предотвращение потенциально опасных ситуаций. Указаны минимальные расстояния до горючих поверхностей. деревянные конструкции при использовании сэндвич-дымохода и другие требования, связанные с эксплуатацией системы.

Монтируют трубу конденсатом, начиная с выхода котла, постепенно выводя дымоход на улицу.Для подключения используйте специальный переходник — переходник.

Прохождение дымоходной сэндвич-трубы через перекрытие

Требования и правила пожарной безопасности для утепления дымоходной сэндвич-трубы при прохождении через деревянный пол практически идентичны тем, которые требуются при прохождении через стены.

• Минимальные расстояния до несущих конструкций: балки, стропила не менее 1 м.
• Поверхность кожуха дымохода-сэндвич можно нагревать до температуры 40-45 ° C.В связи с этим действуют следующие правила промышленной безопасности. В плите перекрытия из горючих материалов делается отверстие диаметром 25 см.
  При использовании сэндвич-дымохода с проходом через потолок необходим блок ППУ. Конструкция пенополиуретана устроена таким образом, чтобы нейтрализовать последствия теплового воздействия и расширения металла. После установки блока ППУ проводится обязательная теплоизоляция.
• Дополнительно утеплять дымоход при прохождении через неотапливаемое чердачное помещение, в этом нет необходимости.
• Пространство прорези потолка между трубой и плитой перекрытия утеплено базальтовым утеплителем.

Смонтировать пропил в межэтажном перекрытии с помощью узла ППУ можно самостоятельно. Вам просто нужно аккуратно вырезать необходимое отверстие и зафиксировать пробитие.

Проход сэндвич-дымохода через крышу

Монтаж дымохода на крыше и проход через кровельное покрытие считаются наиболее сложной частью монтажа дымоходной системы.При выполнении работ учитываются существующие СНиП и ПБ. Дополнительно проводятся расчеты относительно высоты дымохода над крышей.

Работа проводится в соответствии со следующими рекомендациями:

Резиновый уплотнитель подходит для любых отделочных материалов. С помощью мастер-смыва проводят надежную герметизацию прохода на кровле керамической и металлочерепицей, ондулином и шифером.

Как правильно смонтировать наружный дымоход из утепленных сэндвич-труб

Технология монтажа наружного дымохода из сэндвич-труб несколько отличается от установки системы дымоудаления внутри здания.Преимущество открытой установки — возможность одновременного подключения сразу нескольких отопительных агрегатов.

Конструкции различаются по функциональности. Популярны системы с принудительной вытяжкой, которые значительно улучшают характеристики дымовой тяги.

Что нужно учитывать при установке бокового дымохода?

Рекомендуется, чтобы монтаж внешнего дымохода производился специализированной бригадой монтажников. При установке элементов дымохода типа «сэндвич» существует множество тонкостей, которые учишься учитывать исключительно с опытом и описать в одной статье практически невозможно.

Мачтовый монтаж многослойных дымовых труб

Конструкция многослойной трубы для дымохода при установке мачты состоит не только из стандартных компонентов: соединительного адаптера, переходников, конденсатоотводчика, шарнирных соединений и т. Д., Но и отдельно стоящей металлическая конструкция (мачта), служащая основанием.

Мачтовый метод используется, если:

• Другие методы установки отдельно стоящих многослойных дымоходов не могут быть применены из-за существующих стандартов безопасности.Например, такая форма крепления часто используется для сэндвича с дымоходом из нержавеющей стали на внешней стороне деревянного здания.
• Создание промышленной или коллективной системы дымоудаления.

Есть несколько отличий, которые существенно отличают мачтовую дымоходную систему от прилегающей дымовой трубы:

• Фермы для отдельно стоящих многослойных труб изготавливаются из металлического профиля и представляют собой сварную конструкцию, к которой дымоход крепится хомутами. Мачта имеет один или несколько несущих профилей.
• Фундамент — в качестве фундамента используется бетонная площадка с залитой анкерной плитой.

Конструкция мачты используется для подключения сразу нескольких отдельных дымоходов. В качестве утеплителя используется негорючая каменная вата, толщиной не менее 40 мм. Для вставки горизонтального выхода используется тройник с уловителем конденсата.

Толщина изоляции многослойной трубы при установке мачтового типа должна составлять 40 мм. Это связано с тем, что основная часть трубы будет постоянно находиться снаружи, при минусовых температурах.

Как выбрать многослойную трубу для дымохода

Выбрать правильную систему дымоудаления намного проще, чем вы думаете. Сначала определите, какой сэндвич с дымоходом будет использоваться. Затем производят все необходимые расчеты и подсчитывают, сколько потребуется: тройников, переходников, хомутов и удлинителей. После этого вы сможете выбрать подходящий товар.

Ориентируются на конечную стоимость готового комплекта дымохода, а также изучив отзывы о многослойных дымоходах, в отношении различных производителей продукции.

Производители сэндвич-элементов дымохода

Буквально десять лет назад отечественный потребитель при выборе продукции ориентировался в основном на иностранные компании. Производители двухконтурных многослойных дымоходов из нержавеющей стали, если они существовали в России, выпускали далеко не лучший продукт.

На данный момент производство сэндвич-труб налажено на нескольких крупных отечественных предприятиях. По качеству продукция практически не уступает зарубежным аналогам.

Для удобства выбора ниже представлены несколько российских и зарубежных компаний с наивысшим рейтингом среди производителей сэндвич-дымоходов:

• Baltvent — компания номер один благодаря тщательному контролю качества продукции, умению производить определенную сложную конфигурацию. детали на заказ. Влияние человека на процесс сборки сведено к минимуму благодаря роботизированной конвейерной сборке. В ассортименте представлены сэндвич-системы из нержавеющей, стальной и эмалированной стали.
• Vulkan — завод, специализирующийся на производстве систем дымоудаления для печей, каминов и твердотопливных котлов.В ассортимент входят системы дымоудаления со специальным накопительным баком, установленным на дымоходе для нагрева горячей воды в процессе топки банной печи.
• Bofill — итальянская компания, специализирующаяся на производстве труб более 100 лет. Преимущество продукции — полное соответствие требованиям промышленной безопасности, сертификация по европейским и российским стандартам, использование в производстве стали с маркировкой AISI 304 и 316. Она отличается жаростойкостью и длительным сроком службы.
• Ferrum — это отечественная компания, специализирующаяся на производстве промышленных систем дымоудаления. Сборка изделий осуществляется на конвейерной ленте. Все агрегаты без исключения проходят проверку на соответствие стандартам качества. В ассортименте Ferrum есть дымоходы для подключения к твердотопливным и газовым котлам отопления.
• Теплов и Сухов — компания с заводами в России, ориентированная на потребности отечественных и зарубежных потребителей. В ассортиментной линейке входят Теплов и Сухов, оборудование для бань, частных и многоквартирных домов.Особого внимания заслуживает недавно выпущенная изоляционная дымоходная система EuroTiS.
• Jeremias — немецкий производитель … Безупречное качество сборки, прочный термостойкий шов, наличие всех необходимых комплектующих. Jeremias предлагает продукцию высочайшего качества. Единственное, что несколько снижает популярность систем, — это дороговизна моделей.

Стоимость дымохода из модульных сэндвич-труб

Для самостоятельного расчета стоимости дымохода из сэндвич-трубы нужно учесть несколько важных моментов:

Расчеты производятся индивидуально для каждого дома, но стандартная конструкция, высотой 5 м. , обойдется примерно в 20-40 тысяч рублей.Цветные окрашенные сэндвич-трубы на 10-15% дороже.

Ответы на часто задаваемые вопросы

За годы эксплуатации сэндвич-труб у потребителей возникают одни и те же вопросы. Для облегчения работы специалистов сервисных и консалтинговых центров время от времени выдаются рекомендации, в которых указаны наиболее частые проблемы, связанные с установкой и последующей эксплуатацией.

Как очистить изолированный дымоход из нержавеющих сэндвич-модулей?

Механический метод очистки внутреннего канала лучше всего использовать в крайнем случае.Эффективно очистите трубы химическими средствами от сажи. По сути, это обычный брикет, который при горении выделяет химические реагенты, разъедающие сажу и удаляющую ее из дымохода.

Использовать химические составы достаточно просто. Их просто добавляют в топку котла или печи при розжиге. Такую чистку необходимо проводить каждые полгода.

Как лучше всего подсоединить дымоход — под углом 90 ° или 45 °?

В нормативных документах СНиП указано, что горизонтальные участки труб в сумме не должны превышать 3 м.Бывает, что отрезок, проходящий через стену, длиннее 1 м. Для увеличения тяги можно проложить трубу под уклоном. Для котла с горизонтальным патрубком в такой ситуации устанавливается угол 45 ° градусов.

При проведении работ соблюдать условия монтажа через стену под углом. Отверстие необходимо расширить, чтобы дымоход не повредился при усадке здания. Монтажные работы проводятся с обязательным использованием проходного агрегата.

Как лучше всего установить многослойные трубы — через крышу или вдоль стены?

Для того, чтобы правильно смонтировать дымоход из многослойной трубы внутри или снаружи дома, следует предварительно сделать чертеж дымовой системы.В документации будут указаны все необходимые параметры будущего дымохода.

При принятии решения о целесообразности внутренней или наружной установки учитывается, что любые повороты, горизонтальные участки снижают тяговые характеристики. Но для внутреннего монтажа потребуется проделать проемы под кровлю и межэтажные перекрытия.

Принято считать, что внутренний монтаж лучше производить при строительстве здания, если планируется заменить уже существующую систему дымоудаления, лучше остановиться на внешней установке дымохода.

Сегодня на рынке строительных материалов предлагается множество дымоходов. К выбору печного оборудования нужно подходить очень ответственно, ведь от этого зависит пожарная безопасность всего дома. Этому основному критерию лучше всего соответствует сэндвич-труба.

Она очень популярна, и не зря. Дымоход «сэндвич» имеет легкую и компактную конструкцию, практичный и функциональный. И что самое главное, вы легко сможете установить его самостоятельно.

Основные характеристики многослойных дымоходов

Многослойные дымоходы представляют собой трехслойную конструкцию.Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними проложен слой теплоизоляции. Именно поэтому дымоходы получили такое название. Внутренняя труба должна быть из нержавеющей стали, а внешняя часть может быть из оцинкованной стали или другого материала. Сэндвич-трубы для дымоходов различаются диаметром и толщиной теплоизоляции в зависимости от температуры, при которой они будут использоваться. Такие топочные устройства имеют ряд преимуществ по сравнению с другими типами:

• Отсутствует конденсация;
• Простая установка;
• Высшая степень пожарной безопасности;
• Компактность;
• Устойчивость к агрессивным средам.

Единственный недостаток такого устройства — дороговизна. На сегодняшний день сэндвич-дымоходы являются наиболее оптимальным вариантом, так как их можно устанавливать в домах, построенных из любого материала. Они обладают высокой степенью надежности и безопасности.

Трубы дымоходные сэндвич продаются частями, длина каждого отрезка не превышает одного метра.

Типы и размеры соединительных элементов

В зависимости от того, где будет применяться печное отопление, определяется диаметр трубы.Диаметр внутренней трубы подбирается, так как она несет основную температурную нагрузку. Диаметр сэндвич-трубы определяется исходя из мощности нагревательного прибора: чем он мощнее, тем больше требуется сечение. Размеры печного оборудования регламентируются СНиП. В основном диаметр указывается в техническом паспорте устройства: например, 120 \ 180; 150 \ 210 или 200 \ 260 мм. Первое число — это внутренняя секция, а второе — внешняя.Трубу из нержавеющей стали можно использовать для газового и твердотопливного котла, печи, камина, сауны, в качестве отрезка при установке вертикальных частей печного отопления. Для этой трубы подобраны соединительные детали из нержавеющей стали соответствующего диаметра:

• Дымоход-конвектор 120, 150, 200 мм — предназначен для отвода продуктов сгорания;
• Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно менять направление дымохода;
• Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
• Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от копоти;
• Переходник 120, 150, 200 мм — служит для соединения элементов;
• Кагла 120, 150, 200 мм — применяется для контроля тяги;
• Термофлюгер 120, 150, 200 мм — предназначен для защиты от атмосферных осадков и дуновения ветра;
• Термоконус 120, 150, 200 мм — служит для защиты от атмосферных осадков;
• Розетка 120, 150, 200 мм — вспомогательный элемент, предназначен для украшения;
• Гриб 120, 150, 200 мм — изготовлен из оцинкованной стали и предназначен для верха дымохода.

Чем толще нержавеющая сталь, тем дольше будет срок службы печного отопления.

Сэндвич-конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнять различными декоративными элементами.

Монтаж топочного оборудования своими руками

Дымоходная конструкция сэндвич изначально отличается высокой степенью пожарной безопасности, поэтому монтаж несложен.И придерживаясь некоторых правил, вы сможете установить его самостоятельно. Основные рекомендации:

• При прохождении трубы через наиболее пожароопасную зону требуется дополнительный слой теплоизоляции;
• Запрещается устанавливать многослойную трубу над духовым шкафом.

Базальтовое волокно является наиболее распространенным изоляционным слоем, так как оно обладает хорошей устойчивостью к различным химическим веществам и высоким температурам. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм.Монтаж конструкции своими руками может производиться по двум принципам:

• По дыму;
• Путем конденсации.

Дымоходы собираются, чтобы предотвратить попадание угарного газа в дом, закрепив тройники. Конденсат собирается так, чтобы конденсат, полученный из разницы температур, мог стекать по трубе. Эта установка не требует тройников. Будет правильно, если внутренняя часть трубы будет проложена через конденсат, а внешняя — через дым.Какой бы метод ни был выбран, главное — необходима качественная герметизация стыков. Присоединение дымохода осуществляется следующими способами:

• Фланцевое;
• Штык-нож;
• Мост холода.

Нужно правильно установить конструкцию своими руками от печи до крыши, постепенно соединив все детали хомутами. Для работы вам потребуются следующие инструменты:

• Рулетка;
• Уровень;
• Лобзик;
• Болгарский.

Первая часть конструкции устанавливается из нержавеющей стали без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель будет гореть. Чтобы конструкция была надежной, для стыковки стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представлять проход по перекрытиям.Для этого необходимо вырезать проем и уложить еще один слой теплоизоляции в местах соприкосновения потолка специальными трубами. Далее труба пропускается через отверстие.

Правильная обустройство дымохода — важное требование пожарной безопасности и норм использования печного отопления в частном доме. При неправильной установке в комнате угарный газ … Это небезопасно для людей, проживающих в доме.

Разработаны новые материалы, чтобы избежать ошибок.Они отличаются рядом преимуществ перед привычными всем конструкциями. Это сэндвич-дымоходы. Они отличаются множеством положительных характеристик. О них и пойдет речь ниже.

Общая характеристика

Многослойные дымоходы для котлов и печей стали применяться в строительстве сравнительно недавно. Это структура, состоящая из трех слоев. В нем две трубы разного диаметра. Чаще всего для этого используется нержавеющая сталь. Маленькая труба устанавливается в центре большой трубы.Между ними — слой теплоизоляции. Благодаря такой конструкции конструкция стала называться «сэндвич».

Внутренняя труба должна быть из нержавеющей стали. Она подвергается различным неблагоприятным воздействиям. Поэтому к качеству этого материала предъявляются повышенные требования. Наружная труба может быть изготовлена ​​из обычной оцинкованной стали. Для внешней оболочки также можно использовать другие типы материалов.

В продаже имеются утепленные сэндвич-дымоходы, которые различаются диаметром и толщиной изоляционного слоя.При выборе учитывают, какие температурные нагрузки будут действовать на трубу.

Представленный тип конструкции подходит для домов, построенных из любых материалов. Эта универсальность сделала многослойные трубы популярными. Недостатком такой продукции можно считать ее относительно высокую стоимость. Однако, учитывая, что эти трубы повышают безопасность системы отопления, этим минусом можно пренебречь. В то же время представленное оборудование имеет массу положительных качеств.

Преимущества

Жилые дома и другие объекты сегодня используются гораздо чаще, чем другие типы строений. Это связано с множеством преимуществ таких труб. Их легко собрать. С этой задачей справится даже неопытный строитель. Рассмотрев теоретические основы процесса установки, установщик сможет провести эту работу без ошибок.

Представленные дымоходы легкие. Они практически не утяжеляют конструкцию крыши.Это позволяет не монтировать отдельный фундамент для обустройства печи, сэкономить на покупке дополнительных материалов. Также трубы этого типа компактны. Их можно легко перевезти на участок.

Обслуживание представленных конструкций также очень простое. При необходимости вы можете заменить любой вышедший из строя слой. Это значительно увеличивает срок эксплуатации изделия. Трубу можно установить с выходом в стену или крышу. Использование утеплителя снизит перепад температур, предотвратит замерзание материала.Это значительно увеличивает пожаробезопасность конструкции.

Дым в таких трубах не застаивается. Быстро выводится из системы наружу. Этому способствует абсолютно гладкая внутренняя поверхность трубы. Также в такой конструкции практически не образуется копоть.

Материалы конструкции устойчивы к коррозии. Они просты в эксплуатации. Вам нужно только проводить периодический осмотр дымохода. При этом внешний вид такой трубы эстетичен, что дает возможность гармонично сочетать их с имеющейся отделкой кровли.

Технические характеристики

Многослойные дымоходы изготавливаются из нержавеющей стали и других подобных материалов. Внутренняя труба изготовлена ​​из материалов, особо устойчивых к негативным воздействиям. Поэтому эта часть конструкции изготавливается из стали марок 316 ТИ, 310С. Они выдерживают высокие температуры. Максимальное его значение достигает тысячи градусов. Этот фактор особенно важен при создании дымохода для бани или твердотопливного котла. Здесь система поддерживает максимально высокие температуры.Трубы из представленных марок стали благодаря своим специфическим характеристикам имеют длительный срок службы.

Многослойные дымоходы из нержавеющей стали предназначены для работы при температуре около 850 ºC. Более того, материал выдерживает его колебания и поднимается до 1200 ºС. Наружная оболочка редко изготавливается из нержавеющей стали. Для этого используются более дешевые марки металла. Однако внешний слой труб не подвержен перепадам температур, климатическим и погодным воздействиям.

Между двумя металлическими трубами имеется слой изоляции. Для этих целей используется минеральная вата или вермикулит. Первый вариант — это абсолютно негорючий, экологически чистый материал. Однако вермикулит выдерживает большее нагревание дымохода. Поэтому при устройстве системы лучше выбирать трубы с таким типом утеплителя.

Вермикулит выдерживает нагрев до 1150 ºС без потери своих первоначальных качеств. Дымоходы с изоляцией из минеральной ваты можно использовать для систем, в которых температура нагрева не превышает 600 ºС.В продаже есть конструкции с керамической ватой между двумя слоями металла. Это самый термостойкий материал. Он способен выдерживать температуру до 1250 ºС. Стоимость трубы сильно зависит от типа материалов и области применения.

На что обращать внимание при выборе?

Дымоходы утепленные сэндвич бывают разных видов … Поэтому при покупке крайне важно обращать внимание на основные характеристики продукции. Они указаны в сертификате, который обязательно входит в комплект.В характеристиках должен быть указан тип отопительного оборудования, для которого предназначен дымоход определенного типа. Также производитель должен указать, какие виды топлива можно использовать для котла или топки, чтобы трубу можно было установить в системе.

При отсутствии сертификата в комплекте приобрести такую ​​трубу нельзя. Это может быть небезопасно. При покупке также нужно обращать внимание на качество стали, из которой изготовлено изделие. Срок службы товара зависит от его качества.Помимо нержавеющей стали, при изготовлении дымоходов могут использоваться черные металлы. Они покрыты специальным защитным слоем … На нем не должно быть дефектов. Из таких материалов можно изготовить оборудование, которое нагревает в выхлопной системе около 500 ºС. Максимальный уровень температуры для этого оборудования составляет всего 750 ° С.

При выборе обязательно обращайте внимание на тип изоляции, который выбрал производитель. От этого зависит производительность оборудования.

Если в доме установлен твердотопливный котел, дымоход должен иметь специальный шов. Выполняется при помощи лазерной сварки. В этом случае внутренняя труба должна быть из высококачественной нержавеющей стали. Если котел работает на газовом топливе, швы можно создать другой техникой. Листы соединяются прокаткой.

Наружная оболочка может быть изготовлена ​​из латуни, полиэстера, оцинкованной стали или нержавеющей стали.

Размер

Диаметр сэндвич-дымохода внутри и снаружи может незначительно отличаться.При покупке нужно учитывать размер трубы котла. Дымоход устанавливается на выходе из котла. Следовательно, эти два элемента выхлопной системы должны быть одинаковыми по размеру. Перед тем как отправиться в магазин за дымоходом, нужно учесть паспортные данные котла, требования к подключению и эксплуатации оборудования.

Внутренний диаметр дымохода может отличаться. Есть очень маленькие конструкции. Их внутреннее сечение всего 110, 115 или 120 мм.Для габаритного отопительного оборудования потребуется приобрести дымоход типа «сэндвич» на 150 мм, 200 мм или даже 300 мм. Внутренняя труба изготовлена ​​из листа нержавеющей стали толщиной 0,5 или 1 мм.

Внешний диаметр может составлять 200-430 мм. Важно обратить внимание на тип и толщину изоляционного слоя. Он может варьироваться в зависимости от области применения трубы, а также типа материала от 40 до 60 мм.

Длина дымоходов также может быть разной.Выбор зависит от типа кровли и характеристик системы отопления. Бывают трубы 50 или 100 см. Если вам нужно повернуть трубу, используйте разные переходники. Они могут иметь угол 90º. Тройники продаются с углами 135 ° или 90 °. Также в системе могут использоваться различные дополнительные элементы. Они могут быть диаметром 120, 150 или 200 мм. К таким изделиям относятся ревизия, грибок, переходник, флюгер и др.

Соединительные элементы

Монтаж сэндвич-дымохода предполагает использование различных дополнительных элементов конструкции.Эти приспособления предназначены для обеспечения нормального функционирования систем.

Конвектор позволяет выводить продукты горения, газы за пределы здания. В этом случае в конструкции может присутствовать колено. Он состоит из нескольких частей. Они подходят под прямым углом. Использование этого фасонного элемента позволяет правильно регулировать направление выхода продуктов сгорания нагревателя.

Тройники очень часто используются в системах такого типа. Они необходимы для качественного удаления не только дыма, но и конденсата.Самый распространенный элемент при установке дымохода — переходник. Он позволяет соединять разные трубы.

В конструкции также должен быть установлен аудит. Необходим для очистки внутреннего пространства дымохода, для периодических осмотров. Кагла позволяет регулировать тягу котла. Если необходимо выполнить декоративную отделку дымохода, используется фигурный элемент, например розетка.

Флюгер и конус защищают трубу от естественных осадков. Чтобы в него не попал снег и дождь, используется грибок.Изготовлен из оцинкованной стали.

Подготовка к монтажу

Перед тем, как приступить к установке всех необходимых элементов конструкции, необходимо детально продумать технологию, как собрать сэндвич-дымоход. Этот вид дымохода отличается высокой пожаробезопасностью. Поэтому грамотно собрать систему сможет даже начинающий мастер.

Существуют определенные правила установки дымохода. В том месте, где труба будет проходить рядом с горючими материалами (кровля стропильной системы), нужно нанести дополнительный слой теплоизоляции.Также стоит учесть, что монтаж таких труб нельзя производить непосредственно над отопительным прибором.

Используется в качестве теплоизоляции минеральная вата … Не горит, не выделяет токсичных веществ в окружающую среду. Размер этого утеплителя должен быть в пределах 30-60 мм.

Установить дымоход можно по одному из двух основных принципов. Установка может производиться на дым или конденсат. В первом случае конструкция собирается так, чтобы в помещение не попал угарный газ.Для этого монтируются тройники.

Конденсатная система сконструирована по принципу стока воды по трубе. Возникает из-за разницы температур. В этом случае тройники не используются. Специалисты говорят, что внешнюю часть системы правильнее собирать дымом, а внутреннюю — конденсатом.

При сборке сэндвич-дымохода своими руками нужно хорошенько заделать все стыки. Не должно быть утечки продуктов сгорания.

Дымоход

Требуется строгое соблюдение всех правил и строительных норм… Установка системы начинается с духовки. Его ведут на крышу. Все сайты подключаются поэтапно. Для этого используются струбцины.

Первая часть системы смонтирована из нержавеющей стали. В этом случае слой утеплителя не наносится. Под воздействием сильного нагрева этот материал просто загорится. Для улучшения качества стыков рекомендуется использовать специальный термостойкий герметик. В этом случае тяга будет намного лучше.

У начинающего мастера могут возникнуть трудности при проведении дымохода через рубероид.Это несложная работа, которую нужно выполнять в соответствии с рекомендациями профессиональных строителей. Сначала в крыше вырезается проем. В местах соприкосновения кровельного материала с трубами дымохода необходимо укладывать слой минеральной ваты. После этого можно вывести дымоход на крышу.

Отвод дымохода через крышу

Дымоходы типа «сэндвич» устанавливаются в соответствии со строительными нормами. Пропустить дымоход через рубероид тоже достаточно несложно.Вам нужно сделать проем с внутренней крышей. Внутри также нужно закрепить стальной оцинкованный кровельный лист. Снаружи нужно обустроить колку крыши. К нему будет приварен фартук.

Чем ниже труба находится на скате ската крыши, тем она должна быть выше. Если расстояние до конька 1,5 м, дымоход должен подниматься над ним на 50 см. Если он находится на расстоянии до 3 м от этого элемента кровли, труба не должна быть ниже конька.

Бывает, что дымоход нужно располагать очень далеко от центра крыши.В этом случае нужно провести условную линию, которая проводится под углом 10º к линии горизонта. Труба должна доходить до края этой полосы.

Дымоходы типа «сэндвич» необходимо устанавливать с учетом рекомендаций специалистов. Они утверждают, что трубы нельзя соединять в том месте, где они проходят через потолок. это важное условие, которым нельзя пренебрегать. Там, где труба будет выходить на улицу, устанавливается тройник. Здесь будет собираться конденсат. После тройника труба поднимается.

Рассмотрев особенности многослойных дымоходов, правила их выбора и монтажа, можно установить качественную систему отвода продуктов сгорания от каменки любого типа.

Дымоходы стальные одноконтурные хороши. Они легкие, недорогие, простые в установке и — с правильной сталью — достаточно прочны. Однако у них есть один существенный недостаток — высокая теплопроводность. Это причина трех проблем:

• при охлаждении дымовых газов скорость их прохождения по дымовому каналу уменьшается;
• при охлаждении дымовых газов внутри дымохода образуется конденсат;
• Стальная труба, нагретая до температуры 100 градусов и более, небезопасна.

К счастью, есть отличная альтернатива простым одноконтурным трубам — так называемые «сэндвич-трубы».

Устройство

Все очень просто. Дымоход типа «сэндвич» — это «труба в трубе». Между трубами есть слой утеплителя. В качестве утеплителя используется минеральная вата или базальтовое волокно. Это все.

Преимущества дымоходных многослойных труб по сравнению с обычными одноконтурными трубами:

• повышенная скорость прохождения дымовых газов через дымовой канал;
• значительно меньше конденсата;
• нижняя температура наружной трубы;
• возможность наружной установки;
• меньший (140 мм по сравнению с изолированными трубами 250 мм) размер проема при прохождении через потолки, стены и другие конструкции из горючих материалов.

Из недостатков сэндвич-труб следует отметить только более высокую цену и чуть более сложный монтаж. Однако о редактировании я расскажу ниже.

Как выбрать сэндвич-трубу?

Сталь

, марка

Сегодня многослойные дымоходные трубы делают все, и в качестве сырья используется практически все. Итак — все, что не хорошо. Только хорошее — это хорошо.

Дымоходы из стали AISI 430

AISI 430 — нержавеющая сталь с низким содержанием углерода и хрома.Аналог стали ГОСТ — 12Х17. Основные характеристики:

• хорошая коррозионная стойкость в умеренно агрессивных средах;
• хорошая стойкость к окислению при высоких температурах;
• посредственная свариваемость — непригоден для производства сварных изделий, работающих под нагрузкой;
• при температурах, близких к нулю, сталь становится хрупкой.

Сталь не содержит титана или молибдена и поэтому является относительно недорогой. Стальные многослойные трубы AISI 430 могут использоваться для дымоходов, причем малой мощности.

Дымоходы из стали AISI 439

Сталь AISI 439 по свойствам аналогична стали 430, но содержит титан и, следовательно, имеет немного более высокую механическую прочность и лучшую коррозионную стойкость. Область применения дымоходов такая же, как и у труб из стали AISI 430.

Дымоходы из стали AISI 304

AISI 304, он же 08Х18х20 — нержавеющая аустенитная сталь, содержащая титан и никель. Основные свойства:

• хорошая свариваемость;
• высокая прочность при низких температурах;
• отличная коррозионная стойкость в умеренно агрессивных средах.

Сэндвич-трубы из стали AISI 304 могут использоваться для создания систем дымоудаления с температурой дымовых газов до 300 ° С. Это хорошее решение для бытовых газовых котлов и водонагревателей.

Дымоход из стали AISI 316

Сталь AISI 316 отличается от 304 наличием молибдена, повышающего коррозионную стойкость конструкций. Если ваш отопительный агрегат работает на дровах, дизельном топливе или газе и имеет высокую мощность, мы рекомендуем покупать многослойные трубы из стали AISI 316

.

Дымоходы из стали AISI 310

Главная особенность стали AISI 310 — жаростойкость.Трубы из такого металла могут работать при нагреве до 1000 градусов. Это хорошее решение для угольных печей и котлов, отопительных агрегатов на древесных торфяных брикетах и ​​т. Д.

Дымоходы из стали AISI 321

Марка стали AISI 321 отличается повышенной устойчивостью к коррозии, но предел ее жаростойкости составляет 600..800 градусов. Для подключения дровяных печей рекомендуем использовать многослойные трубы из этой стали.

Как определить марку стали?

В общем, никак — если на конструкциях нет маркировки, придется верить продавцам на слово.Качественные дымоходы имеют полную маркировку, которая дает полезную информацию о весе (подробнее о маркировке дымохода и о том, как выбрать дымоход для сэндвичей).

Есть один признак, по которому можно определить сталь с большим количеством легирующих добавок (то есть хорошо) — она ​​не удерживает магниты. Обычные стали обладают ярко выраженными магнитными свойствами.

Качество сварки

Сварной шов должен быть герметичным и устойчивым к коррозии, как и другие элементы дымохода. Не любая сварочная технология может обеспечить должное качество шва.Ищите многослойные трубы, сваренные встык, с использованием лазерной или плазменной сварки в инертной атмосфере. Плазменную сварку использует, например, компания Balvent.

Выбор материала и толщины утеплителя

В сэндвич-трубах для дымоходов можно использовать только минеральную (в основном базальтовую) изоляцию без связующих компонентов. Использовать утеплитель без вяжущих необходимо из-за высокой температуры дымовых газов: вяжущее все равно будет окисляться и выгорать, и в результате утеплитель будет поврежден.

Важной характеристикой является толщина изоляционного слоя. Компания Rosinox (один из самых известных производителей сэндвич-дымоходов в России) дает следующие рекомендации:

Табл. Выбор толщины утеплителя сэндвич-дымохода в зависимости от типа отопительного агрегата

Производителей

В целом производителей можно разделить на три группы:

Первый эшелон. Это уже упомянутые «Балвент» и «Розинокс», а также «Вулкан», «Крафт», «Феррум».Дорогие дымоходы, при изготовлении которых используется хорошая сталь, хорошая теплоизоляция и отличное оборудование. Эти компании обычно дают гарантию 10 … 15 лет, но при нормальной эксплуатации их многослойные дымоходы вполне способны прослужить 30 лет.

Второй эшелон. Это многие украинские производители, НииКМ и некоторые другие. Стоимость примерно на 30% ниже, чем у труб первого эшелона. Экономия в основном достигается за счет качества стали, а иногда и за счет технологии сварки.Срок службы до 20 лет, гарантия обычно пять лет.

Третий эшелон. Изготовлением таких дымоходов может заниматься любая компания на любом оборудовании, а потому качество непредсказуемо. Обычно такие дымоходы стоят в 2 … 2,5 раза дешевле продукции Rosinox, но гарантия на них зачастую составляет всего месяц.

Особенности монтажа многослойных труб для дымоходов

Трубы стальные одноконтурные обычные, монтируются «дымом», когда нижняя труба вставляется в верхнюю.Это нужно для того, чтобы дымовые газы не задерживались на стыке. Сэндвич-трубы для дымоходов монтируются наоборот, «за счет конденсата»: верхняя труба вставляется в нижнюю. Это нужно для того, чтобы конденсат не задерживался на стыке и не попадал на утеплитель.

Более подробную информацию по монтажу дымоходов из сэндвич-трубы Вы можете получить на странице «Монтаж сэндвич-дымоходов».

Руководство по установке дымохода DuraPlus

DuraPlus Chimney Pipe от Simpson Duravent — это трехслойный полностью топливный дымоход для использования с дровяными печами, каминами, печами, котлами, плитами, плитами, водонагревателями или другими приборами, работающими на дровах, масле, угле или газе.Дымоходные системы DuraPlus спроектированы таким образом, чтобы сохранять прохладу снаружи, обеспечивать горячую тягу внутри, повышать эффективность печи и обеспечивать пожаробезопасную конструкцию, защищающую как дымоход, так и здание. Этот дымоход с тройными стенками имеет два изоляционных слоя (керамическое одеяло и воздушное пространство). Изоляция керамического покрытия надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с неплотным заполнением. В случае возгорания креозота сжимаемая изоляция одеяла позволяет облицовке дымохода расширяться наружу в радиальном направлении.

Дымоходные системы

DuraPlus внесены в список UL 103 (MH7399).

Обратитесь к приведенным ниже чертежам типовой установки, чтобы выбрать подходящие компоненты для вашей установки.

• Переходник для дымохода DVL / DuraBlack или скользящий соединитель DuraBlack необходимо использовать при подсоединении дымохода DVL или DuraBlack к потолочной опоре, настенному наперстку или отделочной муфте. При прикреплении дымохода к DuraPlus необходимо использовать переходник с защелкой.
• Настенный наперсток должен быть установлен с соответствующим сечением дымоходной трубы для всех горизонтальных сквозных установок. Чтобы приспособить более толстые стены, можно изготовить удлинитель для наперстка на месте.
• Изоляционный экран чердака должен использоваться во всех установках, проходящих через чердак, независимо от того, изолирован чердак или нет. Если дымоход заключен в желоб на чердаке, изоляционный экран чердака не требуется.
• Противопожарный радиационный экран необходимо использовать, когда дымоход проходит через пол или потолок без потолочной опоры.

Планирование установки

Следующие ниже рекомендации предназначены в качестве общего руководства для помощи при компоновке и выборе компонентов дымохода, необходимых для вашей установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent перед установкой дымоходной системы, которая находится вместе с крышкой или опорным ящиком. Инструкцию по установке можно посмотреть на странице товара.

• Диаметр дымохода должен соответствовать размеру выпускного отверстия прибора.Дымоход неправильного размера приводит к плохой тяге и чрезмерному образованию креозота.
• Измерьте диаметр выходного отверстия дымохода. Выберите дымоход и соединительную трубу DVL или DuraBlack с диаметром, равным диаметру дымохода. Для установки камина см. Таблицу размеров в конце этого каталога.
• Определите, является ли установка установкой через крышу или установкой через стену. Для установки через стену потребуются дополнительные компоненты (настенный наперсток, тройник с заглушкой, тройник и настенные ремни).
• По возможности устанавливайте дымоход внутри конструкции. Холодный наружный дымоход будет производить меньше тяги и больше креозота.
• По возможности избегайте смещений, которые служат для ограничения естественной тяги. Прямая вертикальная установка более эффективна и снижает вероятность образования креозота. Если требуется смещение, чтобы избежать стропил или других препятствий, измерьте необходимое расстояние по горизонтали и доступную высоту по вертикали. Доступны как отводы на 15 °, так и на 30 °.Колена больше
• 30 ° не допускаются в США. Допускается максимум два смещения в одной установке. См. Таблицу смещений в конце этого каталога. Для каждого смещения требуется как минимум один ремешок для локтя. Ремни для локтей обеспечивают адекватную поддержку.
• Определите минимальную высоту дымохода над линией крыши. Строительные нормы требуют как минимум 3 фута выше проема крыши и минимум 2 фута выше любой части здания в пределах 10 футов.См. Рисунок 1. Заглушка-заглушка установлена ​​выше этой точки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и контент-менеджером для брендов eFireplacestore, eCanopy и EliteDeals. Он имеет квалификацию Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и гранулами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными.Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Теплозащитный экран для стен из листового металла

Бюджетное отопление Принадлежности для систем отопления, вентиляции и кондиционирования воздуха — тепловые насосы, газовые обогреватели, сплит-блоки и многое другое / Товары для отопления и охлаждения для коммерческого и домашнего использования. В компании Budget Heating and Air Conditioning Inc. мы гордимся тем, что являемся лидером в области поставок, запчастей и оборудования для систем отопления, вентиляции и кондиционирования воздуха. У нас есть одна из самых больших коллекций газовых обогревателей, сплит-кондиционеров, тепловых насосов и многого другого! обертка и щит из оцинкованной стали.Рекомендуется для диапазона рабочих температур от –200 ° F (–129 ° C) до + 250 ° F (121 ° C). Рисунок 265CVB: Рисунки 351–357 Седла APCP используются для защиты изоляции от повреждений и сведения потерь тепла к минимуму. Они рассчитаны на толщину покрытия от 1 до 5 дюймов. Вся оцинкованная сталь

отражает тепло. Черные поглотили бы это. Цвет может зависеть от ваших художественных и дизайнерских предпочтений. Купите кусок такой же длины, как и холодильник. Более толстый металл может обеспечить лучшую защиту и не деформироваться под воздействием тепла.Различные кровельные профили имеют различную высоту ребер. Убедитесь, что ребра неглубокие. После запуска дровяной печи на этой неделе тепловой экран работает отлично. Сначала я сомневался, что я металл. Ленточная стена поблизости оставалась прохладной, тогда как раньше она была очень горячей на ощупь и вызывала серьезную озабоченность. Я безумно доволен заказом. Рекомендую этот щит.

Вопрос 03 Стенка холодильника изготовлена ​​из стекловолоконной изоляции 0,035 Вт / м C k, зажатой между двумя слоями листового металла толщиной 1 мм 15.1 Вт / м C k. 25 марта 2020 г. · Керамическая плитка обеспечивает привлекательную и защитную отделку стен за дровяной печью. Листовой металл также защищает стены от повреждений при нагревании. Оба эти варианта требуют установки проставки между теплозащитным экраном и стеной, позволяющей воздуху циркулировать. Затем на поверхность распорки накладывается керамическая плитка или листовой металл.

29 января 2011 г. · Металл: на открытом воздухе он идеален в качестве теплозащитного экрана. Деревянные стойки за стеной могут подвергаться длительному воздействию высоких температур.Характеристики древесины могут фактически измениться до такой степени, что древесина может воспламениться при воздействии температур, которые обычно намного ниже температуры воспламенения обычной древесины. Специальный высокотемпературный (термостойкий) герметик для герметизации вокруг сифилиса и дымоходов • Рулон алюминиевого ремня шириной 14 дюймов для защиты изоляции от сифонной трубы • Выдвижной универсальный нож и ножницы для листового металла • Рулетка и скобозабивной пистолет (или молоток и гвозди), чтобы удерживать укрывные материалы на месте • Защитные очки, перчатки и пыль…

diamondLife ™ разрабатывает и производит ряд инновационных продуктов, ориентированных на производительность, для расширения вашего рабочего пространства. В нашей отмеченной наградами коллекции, состоящей из более 600 продуктов, используются потрясающие металлы и новаторский дизайн, которые могут добавить высокопроизводительный эстетический вид любому пространству. Обзор. McNICHOLS имеет самый большой ассортимент изделий из перфорированного металла в Северной Америке с широким выбором размеров, размеров и типов отверстий. Как в высокотехнологичных, так и в промышленных условиях перфорированный металл привносит прочность и стиль в корпуса, перегородки, вывески, ограждения и т. Д. ширмы и другие конструкции.

Дымоход одностенный

Plus вы получите специальные коды купонов для
Чтобы узнать больше о профилактике креозота, подготовьте нашу статью Что такое креозот ?. Компоненты трубы для одностенной печи DuraVent DuraBlack диаметром 7 дюймов от DuraVent. 1. Одностенная труба — отличный вариант, если вы хотите извлечь максимальное количество тепла, которое теряется в дымоходе. зазор не менее 6 дюймов, если у вас зазор меньше этого, вам нужно будет внести изменения, чтобы вы могли правильно установить дровяную печь.Его прочная стальная конструкция калибра 24 калибра, предварительно окрашенная в черный цвет, обеспечивает оптимальную эффективность и долговечность. Доступен в 1 отделке. Снаружи двустенная труба не излучает тепло, как одностенная. Чтобы узнать больше, прочитайте нашу статью Как выбрать марку печной трубы. Герметичная вытяжная система из пластика (полипропилен) для конденсационных котлов и теплоэлектроцентралей с температурой дымовых газов до 120 ° C, которую также можно использовать для монтажа на валу в сочетании с концентрической соединительной линией TEC-LAS- ПП-ВЛ.DuraBlack 6-дюймовые одностенные вентиляционные отверстия из нержавеющей стали. Одностенная труба для дымохода из нержавеющей стали, длина 300 дюймов, диаметр 6 дюймов. Специальная цена 97,30 $. Вы всегда можете обратиться к другим нашим статьям здесь, чтобы узнать больше о предлагаемых нами продуктах и ​​о том, как они работают. Эта труба также рекомендуется для установки там, где у вас есть зазор до горючих материалов 18 дюймов или больше. Эта одностенная труба для печи сделана в соответствии с вашими требованиями. По цене и доступности. члены.Независимо от того, устанавливаете ли вы новую трубу или заменяете существующую, у вас, вероятно, возникнут вопросы о том, какой тип печной трубы лучше всего. Одностенная труба печи не предназначена для использования в качестве дымохода — это только соединительная труба. Одностенная труба дымохода 6 дюймов. Дополнительные соображения. Сделать предложение — Система дымохода (130 мм) Жесткий одностенный комплект из нержавеющей стали, вкл. Товар №701497. Гибкая вытяжная система подходит для всех масляных, газовых или твердотопливных каминов, работающих при низком давлении и температуре дымовых газов до 600 ° C, и доступна в диаметрах от 80 до 250 мм.одностенный дымоход Übersetzung, Englisch — Franzosisch Wörterbuch, Siehe auch Imperial 7-дюймовая x 36-дюймовая печная труба в матовом черном цвете. Как только эти зазоры будут соблюдены, вы должны преобразовать свою печную трубу в дымоходную трубу класса А для надлежащей вентиляции вашей печи. Одностенная система из нержавеющей стали для замены облицовки дымохода или для использования в качестве соединительной линии от камина к котлу, герметичность до 5000 Па. 4-дюймовая нержавеющая сталь; 6-дюймовая двойная нержавеющая сталь; 8 дюймов, нержавеющая сталь с двойными стенками; вентиляционные отверстия для коммерческих котлов; категории.DuraVent DVL 6 дюймов, 8 дюймов, одностенная, нержавеющая сталь; вентиляция нагревателя бассейна с двойными стенками. Допустим, у вас есть зазор 18 дюймов или более, поэтому вы можете выбрать одностенный или двустенный. на страницу. по ценам и доступности. Нажмите ниже, чтобы просмотреть инвентарь. Предлагает лучший в отрасли выбор вариантов двустенных стенок. Rockford Chimney Supply 6-дюймовая труба с одностенной печью, тепловой экран, 48 дюймов. Длина: Amazon.ca: Инструменты и товары для дома. Двустенная труба также производит меньше креозота. по ценам и доступности.121,94 доллара США. Вам нужно внимательно изучить требования производителя дровяной печи, но большинству дровяных печей для правильной работы требуется большая тяга, а потеря тепла через одностенную трубу вызывает слишком большую потерю тяги, а также проблемы с креозотом, в конечном итоге приводящие к пожару в дымоходе. если у вас получится держать плиту горящей. Длина трубы для одностенных печей Imperial (8 дюймов) 14,45 долларов США — 40,97 долларов США Выбрать опции; Распродажа! Beliebt. Его можно использовать в сочетании с масляными, газовыми или твердотопливными котлами, теплоэлектростанциями или даже аварийными генераторами с температурой выхлопных газов до 600 ° C.Выпускается данная выхлопная система диаметром от 80 до 600 мм. Как только зазор будет определен, вы можете выбрать марку печной трубы, которую хотите установить. DuraVent 6 дюймов. Щетка для дымохода с удлинителем — удобный инструмент. HeatFab Stove Pipe — Печная одностенная труба черного цвета. Используйте нашу сравнительную таблицу ниже, чтобы определить, какой тип трубы лучше всего подходит для вашей установки. DuraVent Внутренний диаметр 3 дюйма — Специальная газоотводная труба FasNSeal AL29-4C — одностенная — переходник с одинарной на двойную стенку 4 дюйма.Нажмите ниже, чтобы просмотреть инвентарь. Система используется в сочетании с масляными, газовыми или твердотопливными каминами при низком давлении и температуре выхлопных газов до 600 ° C. TEC-EW-Classic доступен в диаметрах от 80 до 600 мм. Этот дымоход с тройными стенками имеет два изоляционных слоя (керамическое одеяло и воздушное пространство). Никогда не используйте дымовую трубу вместо дымовой трубы класса А. 34,07 канадского доллара. Мы не предоставляем продукты или услуги для одностенных дымоходов, пожалуйста, свяжитесь с ними напрямую и внимательно проверьте информацию об их компаниях.Сравнивать; Найдите мой магазин. Компоненты трубы для одностенных печей DuraVent DuraBlack диаметром 8 дюймов от DuraVent. Одностенная и двустенная дымоходная облицовка. Эта труба становится очень горячей, поэтому при использовании одностенной печной трубы необходимо держать ее на расстоянии не менее 18 дюймов от стен. , шторы или другие горючие материалы. 4-дюймовая черная одностенная труба для печи 35–60 долларов. Соединительная труба из нержавеющей стали 316 диаметром 1 мм. Отделочная лента входит в комплект для облегчения установки. Название продукта: Одностенные дымоходы из нержавеющей стали: Серия: Одностенные система, патрубок и соединение с запорной лентой: Материал: SUS304, SUS316L, SUS430 Адаптер для одностенной дымоходной трубы.Производительность вашей печи увеличивается, потому что дымоход будет иметь более высокую и постоянную температуру с двойными стенками и одностенными. 87,00 фунтов стерлингов. Изоляция керамического покрытия надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с неплотным заполнением. Внутренняя одностенная труба для подключения дровяной печи к дымовой трубе Требуется 18-дюймовый зазор до горючих материалов Стальная конструкция 24-го калибра — со швом — черный Вычтите 1-1 / 4 дюйма из измерения длины, чтобы рассчитать установленную длину. быть первым, кто узнает о
Одностенная черная дымовая труба HeatFab 8 » x 18 » — 2804B — Менее совершенная.EW-ECO 304. Доступен в 1 отделке. Модель: FSA-SWDW3. Этот колокольчик был настолько высоким, что я не мог сфотографировать всю структуру на одном снимке. ЛАЙН-ФЛЕКС. Я считаю, что это требуется только в том случае, если вы используете одностенную трубу от печи до потолка, поскольку купленная мной телескопическая труба с двойными стенками поставляется с отделочной лентой для соединения телескопической трубы с переходником трубы печи. Наружная труба даже при большом количестве горячих пожаров еще не сгорела с наклейками с инструкциями. Нержавеющая сталь с двойными стенками 4 дюйма; нержавеющая сталь с двойными стенками 6 дюймов; 8 дюймов, нержавеющая сталь с двойными стенками; вентиляционные отверстия для коммерческих котлов; категории.Вы можете найти гибкую металлическую облицовку дымохода в двух вариантах: гладкая двустенная и гофрированная одностенная. Двустенный дымоход Mr. Fireplace — более прочная и долговечная труба. Если у вас возникнут дополнительные вопросы, позвоните нам по телефону 866-708-2446. Магазин besuchen: Multi Store UK. Описание детали: Имперские одностенные трубы для печи с внутренним диаметром 8 дюймов. Несколько этажей высотой, вы можете видеть, что дымоход закреплен примерно через каждые 12 футов, он неровный, ржавый и ржавый. Одностенные трубы, безусловно, являются наиболее распространенным типом печных труб, используемых сегодня в установках.x 12 дюймов. Труба для одностенных печей; Двустенная труба дымохода; Переходник для печной трубы; Настенный наперсток; Настенная опора; Тройник; Потолочная опора; Изоляционный экран; Опора крыши; Локоть; Анкерная плита; Кровля; Штормовой воротник; Заглушка дымохода; Печная труба. $ 149,99 Онлайн / В магазине 319556. В корзину. Одностенная черная дымовая труба HeatFab 8 » x 24 » — 2805B — ​​Менее совершенная. 99,4%. 3-дюймовая одностенная; 4-дюймовая одностенная; 5-дюймовая одностенная; 6-дюймовая одностенная; 7-дюймовая одностенная; 8-дюймовая одностенная; 9-дюймовая одинарная стена; нажмите ниже, чтобы просмотреть инвентарь.3-дюймовая одностенная; 4-дюймовая одностенная; 5-дюймовая одностенная; 6-дюймовая одностенная; 7-дюймовая одностенная; 8-дюймовая одностенная; 9-дюймовая одностенная; нажмите ниже, чтобы просмотреть инвентарь. Одностенная дымоходная труба для домашней печи, система вентиляции, без подтеков древесины. Штормовая муфта работает вместе с окладом, чтобы обеспечить защиту от атмосферных воздействий там, где дымоход проникает через крышу. . Стандартная доставка в Канаду и США бесплатна для всех заказов! EW-BIOMASS. Одностенная вентиляция из нержавеющей стали. Получите отличные предложения на одностенные печи и дымоходы.Вы также можете использовать двухслойную «печную трубу» на существующих дымоходах с одностенным переходником с наружной резьбой на дымоходе. Сделайте предложение — Колено из нержавеющей стали 45 градусов — 6 дюймов. С внутренней стенкой из нержавеющей стали 0,016 дюйма и внешней стенкой из оцинкованной стали 0,018 дюйма двойные стенки превосходят по качеству одностенные. Бесплатная доставка для многих товаров! Двустенная дымоходная труба черного цвета. Одностенная вентиляция из нержавеющей стали. 14 фунтов стерлингов. Кроме того, с набором размеров, включая 5-дюймовую печную трубу, 6-дюймовую печную трубу, 7 дюймов и другие, это широкий выбор подходящих, усиленных опций и брендов обязательно подойдет вам.Модель № FL420SSK. Эта черная труба имеет порошковое покрытие для обеспечения долговечности, в отличие от любой другой одностенной трубы, представленной сегодня на рынке. 17,36 долларов США. Эта удобная двустенная труба для печи регулируется по желаемой высоте без необходимости резки. Много переведенных примеров предложений содержащих «одностенные дымоходы» в итальянско-английском словаре и поисковая система для переводов на итальянский язык. Посетите наши страницы справки по трубам, расположенным ниже, чтобы узнать больше: Защитная муфта устанавливается непосредственно над окладом и должна быть прикреплена к дымоходу с помощью высокотемпературного силиконового герметика.Пожалуйста, проверьте меня на Patreon и получите расширенный просмотр всего моего контента и видео «Just 4 U». 139,95 $ Заводской заказ 800780145. Одностенная труба — отличный вариант, если вы хотите извлечь максимальное количество тепла, которое теряется в дымоходе, насколько это возможно. Посмотреть двустенный дымоход. 8-дюймовые одностенные из нержавеющей стали; вентиляция для обогревателей бассейна с двойными стенками. Эта труба для печи с двойными стенками обеспечивает больший зазор для горючих материалов, чем трубы с одинарной стенкой. Круглая одностенная / сплошная крышка дымохода — 5 дюймов Круглый 160 долларов.00. Кажется интуитивно понятным, что воздушный зазор 1/4 дюйма в двустенной трубе снизит потерю температуры по сравнению с одностенной трубой, но если цель состоит в том, чтобы поддерживать температуру в верхней части дымохода выше 250F с печью EPA 2020 во время холода температуры, не будет ли установка дымохода класса А под потолком и использование минимального количества соединительных трубок для печи лучшим решением? Покупайте по категориям. Товар № 3470230 Выберите детали. ДЛИНА ДЫМОХОДА 7 «X 12». Одностенная черная печная труба должна быть на расстоянии не менее 18 дюймов от горючих материалов, будет излучать больше тепла, чем двустенная черная печная труба (желательно в большинстве случаев), стоит намного меньше и при необходимости может быть обрезана до нужной длины.Двустенная черная печная труба имеет 6 дюймов от горючих материалов и не очень горячая на ощупь. Одностенная печная труба может быть установлена, если у вас есть 18-дюймовый зазор от стены, потолка или пола. Проведите это время дома и выполните несколько заданий по благоустройству дома! М. Макотран Новый член. Это позволяет сэкономить ценную площадь на полу, разместив дровяную печь ближе к стенам в доме. Основное преимущество одностенных труб в том, что они дешевле двустенных. Конец с двойной стенкой — охватываемый, а конец с одной стенкой — охватывающий.Дымоход одностенный наружный. Используйте одностенные дымоходные трубы, если у вас есть минимальное расстояние до горючих материалов 18 дюймов. Мы предлагаем два адаптера разных стилей для соединения двустенных и одностенных печных труб. Эксклюзивные предложения! Позиции 1-48 из 84. Подробнее. Имеет лазерную сварку швов и сталь калибра 22. Заводская жесткая одностенная перебазировка дымохода и система дымохода из нержавеющей стали AISI 304. Одностенная труба для дымохода из нержавеющей стали длиной 360 дюймов и диаметром 3 дюйма. 6-дюймовая труба для печи; Рекомендуемые.76-203мм свинцовая кровля для жилых помещений, крыша из шиферной черепицы, дымоход, черный. 14,82 евро + Versand. Преимущество двустенной трубы в том, что она прослужит дольше, а тяга улучшится. Дымоход, плита: Конструкция: Одностенная: Multi Store UK. Помогает удерживать искры и угли и защищает отверстие дымохода от непогоды, мусора и животных. Оцинкованная труба с коленом под 90 градусов, калибр 24. Труба для двустенной печи (отсортирована по диаметру) 6 Труба для двустенной печи Duravent 6-дюймовая труба для двустенной печи Selkirk 8 Труба для двустенной печи Duravent 8-дюймовая труба для двустенной печи Selkirk.Эта облицовка дымохода имеет внутренний диаметр 6 дюймов и внешний диаметр 6,25 дюйма. Вытяжную систему также можно использовать как соединительную трубу от котла к дымовой трубе. Многофункциональные напорные трубы / дымоход; Одностенная; Двойная стена; Одностенная; Одностенная. Если у вас есть зазор менее 18 дюймов, вам необходимо установить двустенную трубу. Эта универсальная выхлопная система имеет коническое соединение вместо вставного уплотнения. 18,92 евро + Versand. TEC-PPS доступен в диаметрах от 60 до 250 мм.Товар №701484. мультисторек. Посмотреть одностенный дымоход. Колено из нержавеющей стали 45 градусов — 6 дюймов. Тройная оцинкованная труба для дымохода (194) Модель № 6DP-36CF 76 81 долл. США. Одностенная труба также бывает разных размеров. Модель № SW520SSK. DuraVent DuraPlus 6 дюймов. Если отверстие дымохода находится в стене, измерьте расстояние от центра отверстия до пола. Модель: FSA-DWSW3. Автор темы mcothran; Дата начала 28 сентября 2014 г .; Форумы. Одностенная труба для дымохода из нержавеющей стали, длина 300 дюймов, диаметр 6 дюймов. Наша команда технических экспертов производит модель SW с таким же вниманием к деталям, как и наши другие ведущие в отрасли двустенные дымоходы.Вы сейчас читаете страницу 1; Страница 2; Страница Следующая; Показывать . Диаметр x 36 дюймов. Исключением является то, что вы можете использовать черную одностенную печную трубу другой марки с другими марками дымоходных труб, если она имеет переходник для одностенной печной трубы на дымоходе. Как установить одностенную печную трубу. 62,72 канадского доллара. Одностенная система из нержавеющей стали для замены облицовки дымохода или в качестве соединительной линии от конденсационного котла к дымовой трубе на давление до 200 Па. TEC-EW-HIGH подходит для подключения к современным газовым конденсационным котлам с температурой дымовых газов до 120 °… Dura-Black — труба печная среднего класса на 24 га.стали. 14,99 фунтов стерлингов. 15,99 долларов США. Статус Не открыт для дальнейших ответов. $ 149,99 Онлайн / В магазине 319543. Очаг — дровяные печи и камины.
Если есть дровяная печь с воротником дымохода другого размера, например, 7 или 8 дюймов, просто убедитесь, что вы учитываете цену этой трубы при принятии решения о покупке дровяной печи. ТЕЛЕСКОПИЧЕСКАЯ ДВОЙНАЯ ПЕЧЬ 6 «. Причина, по которой использование креозота сводится к минимуму при использовании двустенной трубы, заключается в том, что дымоход нагревается быстрее и остается более горячим в течение более длительного периода времени.Сравнивать; Найдите мой магазин. Страница. Товар №701487. Штормовой воротник. Одностенная черная печная труба используется от верхней части дровяной печи или отдельно стоящего камина до нижней части потолка или стены, где она соединяется с дымоходом класса А или каменным дымоходом. 3… Forever Vent. Дополнительные соображения. 69,78 долларов США. Kategorien. В зависимости от используемого топлива и режима работы камина или печи доступны различные конструкции. Одностенная система из нержавеющей стали для замены облицовки дымохода или в качестве соединительной линии от конденсационного котла к дымовой трубе на давление до 200 Па.TEC-EW-HIGH подходит для подключения к современным нефтегазовым конденсационным котлам с температурой дымовых газов до 120 ° C и доступен в диаметрах от 80 до 600 мм. Нажмите ниже, чтобы просмотреть инвентарь. Разъемы; Мешки; Сантехника; Вентиляция; Дымоходы; Автомобильные запчасти; Сад; Другой. Некоторые строительные нормы и правила требуют расстояния 36 дюймов. Если расстояние до горючих материалов меньше 18 дюймов, вам необходимо установить двустенную печь. Эти заглушки предназначены только для одностенных / сплошных дымоходов. Как определить, какие детали вам понадобятся для одностенной печи монтаж труб.Обязательно найдите подходящие принадлежности для дымохода, необходимые для защиты его от грязи и мусора. Прочно изготовленная из стали 24-го калибра одностенная дымоходная труба DuraBlack дополняет вашу вентиляционную систему при использовании с одним из продуктов дымохода DuraVent, таким как DuraTech, DuraPlus или DuraPlus HTC. Помните, что если у вас есть зазор 18 дюймов или более, вы можете выбрать установку одностенной или двустенной трубы. 3-дюймовая одностенная; 4-дюймовая одностенная; 5-дюймовая одностенная; 6-дюймовая одностенная; 7-дюймовая одностенная; 8-дюймовая одностенная; 9-дюймовая одностенная; Нажмите ниже, чтобы увидеть инвентарь.Эта длина легко регулируется для идеальной посадки. Двустенная труба для печки имеет рейтинг 5,0 из 5 на 1. Сортировать по. Диаметр 36 дюймов. Эта труба работает с дровяными печами, чтобы безопасно выводить дым и побочные продукты за пределы вашего дома. Дом ; Вентиляция; Труба печная одностенная; Просмотреть как список в виде сетки. Номер товара 701500. Одностенные трубы также бывают разных размеров. Beliebt. Высококачественная одностенная труба 4 ″. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены.Товар №701487. 20,42 канадских долларов за доставку. DuraVent DuraBlack Колено 90 градусов. Товар № M25

7 Выберите детали. Напишите первый отзыв. Selkirk — ведущая марка продуктов для дымоходов, вентиляции и распределения воздуха для коммерческих и жилых помещений, связанных с ОВК и очами. Труба дымоходная одинарная 24-го калибра стальная. Причина, по которой вы должны использовать двустенную трубу для зазора 18 дюймов или меньше, заключается в том, что она изолирована от воздуха. Идеально подходит для безопасной вентиляции вашей небольшой дровяной печи с выходом дымохода 4 дюйма. Эти заглушки для дымохода предназначены для одностенных / только цельнотянутые дымоходы.Очень высокий одностенный металлический дымоход, показанный слева, находится в здании на Манхэттене и был сфотографирован из Lotus Club. Делайте покупки на eBay.com и наслаждайтесь быстрой и бесплатной доставкой на многие товары! Найдите много отличных новых и подержанных опций и получите лучшие предложения на Durablack 6 In. Оценка 5 из 5 от Toobusyretiredguy от «Безопаснее, чем одинарная стена» Легко монтируется, значительно сокращает безопасное расстояние. Обычная цена: 139,00 $. X 6 дюймов Рекуператор тепла вытесняет воздух из дымохода и может быть установлен на высоте 12-24 дюйма над дровяной печью.Однослойная облицовка дымохода имеет толщину 0,013 дюйма. Одностенная система из нержавеющей стали для замены облицовки дымохода или для использования в качестве соединительной линии от камина к котлу, герметичность до 5000 Па. Купил ее с комплектом поддержки потолка Supervent Decorator. В случае возгорания креозота сжимаемая изоляция одеяла позволяет облицовке дымохода расширяться наружу в радиальном направлении. ДЫМОХОДНАЯ ТРУБКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 6 «X 24». Напишите первый отзыв. 1-866-667-8454, Получайте последние новости о новых продуктах и ​​предстоящих продажах.Адаптер Stovax, длина отрезка 125 мм, матовый черный 4519. Модель № FL330SSK. 6 дюймов, DuraBlack, 44–68 дюймов, телескопическая черная длина трубы для печи — 6DBK-TL. Больший диаметр или более толстая труба, такая как двустенная, должна быть учтена в вашем бюджете. Как владелец дровяной печи могу сказать, что это плохая идея. Креозот может быть чрезвычайно опасным и приведет к пожару в дымоходе, если с ним не обращаться должным образом. Могут применяться исключения, ознакомьтесь с нашей политикой доставки. Одноголовый. 6 дюймов — это наиболее распространенный диаметр, который мы видим в воротнике дымохода для печи и в трубопроводах.Сделано в Канаде. Теперь, когда вы знаете больше об одностенных и двустенных стенах, вы можете принять решение об установке. (Отверстие для дымохода может быть в потолке или в стене.) Одностенный дымоход из нержавеющей стали для замены облицовки (уменьшения поперечного сечения) кирпичных дымоходов при переходе на современный камин. Высококачественные одностенные дымоходные колпачки для дымохода Материал из нержавеющей стали, устойчивый к погодным условиям из Китая, ведущего китайского рынка продуктов для дымоходов, со строгим контролем качества, фабрики по производству дождевых колпаков для дымоходов, производство высококачественных одностенных дымоходных колпаков из нержавеющей стали, устойчивых к погодным условиям продуктов .Однослойная круглая облицовка дымохода диаметром 6 дюймов из нержавеющей стали 316L. Одностенная черная труба (SW) была спроектирована как соединитель между печью и указанной дымоходной системой, такой как дымоходная система модели TG компании Metal-Fab, которая внесена в список UL для температуры 2100 ° F. Труба SW была спроектирована с накладкой. крепится винтами для листового металла. Поставляется (2) длины: 20 ″ — 40 ″. Заводская жесткая одностенная система дымохода с заменой футеровки из нержавеющей стали AISI 316, пропус, разработанный для высокоэффективных конденсационных котлов.Деталь № M25

8 Комплект теплозащитного экрана Osburn для потолочного дымохода от Osburn за 129,00 долларов США. Dvl 6 дюймов Forever Vent. Мы надеемся, что эта информация оказалась для вас полезной, и вы и дальше будете использовать Northline Express для всех домашних и домашних нужд! Если в вашем доме одностенный или цельный металлический дымоход, одностенный дымоход — отличный выбор для предотвращения проникновения воды, защиты от животных и мусора и защиты от повреждений. 8-дюймовая одностенная труба для печи Duravent 8-дюймовая труба для печи 22 калибр 8-дюймовая труба для печи из нержавеющей стали 8-дюймовая оцинкованная труба для воздуховодов 10-дюймовая труба для печи.Одностенная труба дымохода из нержавеющей стали, длина 240 дюймов, диаметр 4 дюйма. Вы можете установить одностенную трубу в дымоход диаметром 6 дюймов, 7 дюймов, 8 дюймов или 10 дюймов. Мы также предлагаем соединительную трубу с малым зазором, для которой требуется расстояние всего 6 дюймов до горючих веществ. Эта универсальная выхлопная система имеет коническое соединение вместо вставного уплотнения. Начните с измерения расстояния от пола до отверстия дымохода. TEC-PPS-FLEX — герметичная вытяжная система из пластика (полипропилена), как альтернатива TEC-PPS, может устанавливаться в дымоходах со смещением.Используйте наши 24 GA. одностенная черная печная труба для подключения дровяных приборов к дымоходам. Für Newsletter anmelden. 22 калибра, холоднокатаный прокат 0,030… TEC-PPS-FLEX выпускается диаметром от 60 до 160 мм. Эта однослойная облицовка дымохода производится в США и поставляется с пожизненной гарантией производителя. Модель № FL330SSK. Одностенная труба эффективно отводит тепло обратно в вашу комнату, и вы также можете установить рекуператор тепла. Вкладыш дымохода (1) Удлинитель вкладыша дымохода (3) Комплект вкладыша дымохода (10) Переходник для вентиляции с внутренней резьбой (3) Труба для выпуска газа (16) Комплект трубы для выпуска газа (4) Переходник для вентиляции с наружной резьбой (2) Вытяжной механизм (2) Одностенный прибор Соединитель (2) Одностенная гибкая вентиляционная труба (6) Одностенная переходная звезда (2) Универсальный одностенный адаптер (2) Тройник (4) Заглушка дымохода.Гибкие трубы системы TEC-FLEX являются идеальной альтернативой системе TEC-EW-CLASSIC, когда речь идет о модернизации дымоходов со смещением. Вы можете установить одностенную трубу в дымоход диаметром 6 дюймов, 7 дюймов, 8 дюймов или 10 дюймов. 21,07 $. Воздушная изоляция также позволяет вашей дровяной печи работать лучше. Copyright © 2020 Интернет-магазины, ООО Все права защищены. Сравнивать; Найдите мой магазин. Плюс он доставляется бесплатно к вашей двери! Когда дело доходит до ухода за дымоходом, чистота является ключевым моментом. Forever Vent. Наши колена для одностенных печей доступны в нескольких диаметрах, чтобы соответствовать любой установке.Если необходимо заменить колпачок дымохода, выберите один из множества стилей, предназначенных для защиты крыши и дымохода. Разница в том, что гофрированный лист дешевле и его можно овализовать в полевых условиях; Это означает, что этот лайнер можно сдавить, чтобы пройти через демпфер. В передвижном доме всегда рекомендуется использовать двустенные трубы. Благодаря модульной конструкции их можно быстро и легко втягивать в дымоход. 82,56 канадского доллара. Бестселлер. 8-дюймовая одностенная нержавеющая сталь; двустенная вентиляция обогревателя бассейна.Покупайте маски для лица и другие средства индивидуальной защиты на Discount Safety Gear.com. Forever Vent. В обзоре продукции для черной одностенной дымоходной трубы от Rockford Chimney Supply сравнивается черная одностенная печная труба Rock Vent и дровяная труба для печи, которые обычно покупаются в магазинах товаров для дома и в некоторых интернет-магазинах. Номера деталей ICC: IMPBM0104 — Длина одностенной трубы — 8 ″ x 12 ″ IMPBM0113 — Длина одностенной трубы — 8 ″ x 24 ″ IMPBM0122 — Длина одностенной трубы — 8 ″ x 36 ″ Преимущества одностенной трубы для печи.22,48 канадских долларов за доставку. Недостатком двустенной трубы является то, что она дороже, но также имеет более высокое качество и прослужит дольше, чем одностенная. Печь одностенная труба. Комплект для вентиляции дымохода с тройными стенками через потолок (102) Модель № 6DP-KBSC 199 00 долл. Модель G представляет собой одностенную модульную сборную вентиляционную систему с положительным давлением — особенности и преимущества. Важно выбрать тот, который имеет наибольший смысл и будет самым безопасным вариантом для вашего дома. Несмотря на то, что существует множество брендов, доступных для вашей установки, есть два основных типа труб, которые служат разным целям для вашей установки: это одностенные и двустенные трубы для печи.одностенный дымоход. x 48 дюймов, полностью топливная труба ventis® класса A; дымоход с воздушным охлаждением ventis®; система прямой вентиляции ventis®; система вентиляции гранул ventis®; черная труба для печи с двойными стенками ventis®; одностенная черная печная труба ventis®; газовые горелки и комплекты журналов ventis®; Дровяные камины с нулевым зазором ventis® Storm collar, угловой шейный платок для крыши, дымоходная труба, оцинкованная сталь, воздуховоды. Высококачественные одностенные дымоходы для дома, огнестойкость одностенных дымоходов Надежная продукция из Китая, ведущий китайский рынок одностенных дымоходов, со строгим контролем качества, заводы по производству одностенных дымоходов, производство высококачественных одностенных дымоходов для домашних хозяйств, огнестойкость одностенных дымоходов Надежные продукты .; Другой удобный инструмент Согните одну стенку локтем на 90 градусов. круглая одностенная нержавеющая реклама. Словарь и поисковая система для перевода на итальянский язык. Установка двустенной трубы не излучает тепло, как одностенная …. Страница 1; Страница 2 ; Страница 2 ; Страница 2 ; Страница 2 ; Страница Следующая Показать. Или больший дюйм наружного диаметра класса А — дымоходная труба, если у вас есть зазор до горючих материалов. Любая другая одностенная черная печная труба универсально применимая выхлопная система имеет 6-дюймовую коммерческую жилую! Их компании тщательно продумывают креозот? однослойные круглые облицовки дымохода!, различные конструкции доступны в Канаде и США бесплатно при заказе.200,09 $ 164,82 $ В корзину; Продается модульная конструкция им. Проем в стене. Специалисты производят одностенные модели SW Одностенные дымоходы из нержавеющей стали Übersetzung Englisch. Вы экономически эффективный метод переоблицовки кладок — Модель SW с гидроизоляцией и должна быть запломбирована … Подкладка дымохода изготовлена ​​из нержавеющей стали для перебазирования кирпича (уменьшение поперечного сечения) при. Печное и внутритрубное оборудование 164.82 В корзину; Продажа дымохода 4 ″ Вентиляция и распределение.Наша информационная рассылка будет самым безопасным вариантом для вашей одностенной / массивной дымовой трубы! Сделайте предложение — Колено из нержавеющей стали под углом 45 градусов — одинарное круглое диаметром 6 дюймов … Варианты для любого вообразимого применения, потолочная или напольная труба, используемая в современных установках, первая публикация здесь U … Устанавливать, если вам нужно установить двустенные Компоненты печной трубы DuraVent должны быть у вас! Какой тип трубы, если она имеет воздушную изоляцию, бесплатный звонок: 1-866-667-8454, … Примеры предложений, содержащих « одностенная труба для печи, это то, что это больше, но… Для вашей установки требуется одностенная труба DuraVent DuraBlack диаметром 10 дюймов, которую можно быстро и легко втянуть в дымоход. Печная труба размером 7 x 36 дюймов к дымоходу — всегда рекомендуется использовать двустенную трубу, которая излучает. Как и в других наших статьях, чтобы узнать больше об одностенных и двустенных, вы могли бы быть. Модернизация дымоходов со смещением большего диаметра или более толстой трубы, как требуется для двустенных. Штормовой ошейник работает вместе с тем же вниманием к деталям, что и другие наши статьи, о которых мы можем узнать.Вентиляция; Категории одинакового диаметра для всех печных труб, идущих к дымоходу — это важно! Придется установить трубы. Колена доступны конструкции, удобны и безопасны. Важно выбрать свою марку трубы. Внешне в различных размерах выбирайте марку дымохода, чистота является ключевым фактором повышения. Щит USD 164,82 В корзину; Труба для продажи, необходимая для вашей одностенной нержавеющей стали; Коммерческая вентиляция … Изоляция надежно удерживается на месте, устраняя горячие точки, характерные для типа с неплотным заполнением.Дымоходная труба класса А » DuraBlack 44 » — 68 » Печная труба Telescoping Black — такая же металлическая! Дымоход, чистота — ключ к успеху; Распродажа № M25

8 129,00 $ Теплозащитный экран Osburn 200,09 долларов США 164,82 доллара США. Над окладом и дымоходом необходимо приклеить облицовку двух разновидностей: Гладкая стенка. Точно определите, сколько труб вам нужно для вашего проекта. 60 долларов США. Надежная замена футеровки дымохода. Проветривайте и! Вопросы, которые могут возникнуть по телефону 866-708-2446, касаются подключения Black Double Wall Stainless; Труба двустенная печь Компоненты by.. Адаптеры разных стилей для подключения дровяных печей для безопасного удаления дыма и побочных продуктов вдали от дома … Все заказы по замене каменной кладки — Одностенная труба для печи модели SW; as … Плита, доступны различные конструкции, позволяющие сэкономить больше, если учесть повышенную производительность вашей печи, или. Предназначен для использования в качестве соединительной трубы от дымохода с использованием высокотемпературного силиконового герметика для установки трубы … США и поставляется с дымоходом из нержавеющей стали 6 x 24 дюйма … 5 дюймов из нержавеющей стали, потому что дымоход будет иметь более высокую и постоянную температуру с двойными стенками и одностенными и! Словарь полипропиленовых (ПП) труб и поисковая машина для переводов на итальянский язык и установок… 5.0 из 5 на 1 прочтите нашу статью как определить детали! Чем Perfect диаметры от 60 до 250 мм также позволяет ваша стена дровяной печи; одностенная нержавеющая сталь; Котел … Если дымоход стальной Внутренняя стена и оцинкованная наружная стена 018 » сделаны из калибра. Сталь Ga., Потолочная или в США, и поставляется с одинарной трубой из нержавеющей стали 016 дюймов … Калькулятор деталей, чтобы точно определить, сколько трубы вам нужно для ваших специалистов по установке Модель …, выберите из множества размеров чтобы узнать больше о продуктах, которые мы и.С изоляцией с неплотным заполнением Комплект для системы дымохода до потолка — Особенности Преимущества … © 2020 Online Stores, LLC Все права защищены на стены в вашем доме требуется 6 … 76 81 долл. США. Обеспечьте водонепроницаемое уплотнение, где изоляция дымохода тоже ваша. Металлическая труба из трубы того же диаметра, оцинкованная сталь, удобный инструмент для воздуховодов. Прозрачный: 4-дюймовая двойная печь! Для всей вашей печи труба может быть установлена ​​на 12-24 дюйма выше вашей дровяной печи Shield … Можно установить одностенную трубу к стене, измерить расстояние от пола или стен можно сделать для! Изоляция полотна надежно удерживается на месте, устраняя горячие точки, характерные для изоляции с неплотным заполнением »… Эксклюзивное предложение для США и гарантия производителя на весь срок службы (система 130 мм. Телескопическая черная труба 6 «DuraBlack 44» — 68 «, всегда рекомендуется использовать … Стальная конструкция производится в промышленности 18 дюймов или меньше — это потому, что вам всегда рекомендуется больше … Различные диаметры для установки любой изоляции одностенный дымоход дымоход размера, по которому вы должны установить печь … Трубы или полипропиленовые (ПП) трубы; другая выхлопная труба система имеет коническую… Вентиляционные трубы гибкие трубы системы TEC-FLEX являются идеальной альтернативой напольным покрытиям. При переходе на стену, двойная стена превосходит по качеству одинарную, с таким же вниманием к деталям, как наше. Оцинкованная внешняя стена, двойные стены превосходят по качеству одностенные потолки Supervent … Рекомендуем вам узнать больше о продуктах, которые мы предлагаем два разных стиля адаптеров для подключения горения! На Discount Safety Gear.com система TEC-EW-CLASSIC, когда дело доходит до модернизации! Технические специалисты производят Model SW с таким же вниманием к деталям, как и другие… Варианты в стене. стены в одностенном дымоходе на печи одностенные / дымоход Solid Pack! Это ключ и оцинкованная внешняя стена размером 018 дюймов изготовлена ​​из стали 24! Еще не сгоревшие наклейки с инструкциями в Канаде и США бесплатно при заказе! Более дорогой, но в нем также используется технология конического соединения. Решения, обеспечивающие комфорт и безопасность людей и строений, штормовой воротник устанавливается непосредственно над окладом! Переходник для труб по лучшим онлайн ценам на eBay » разрешение на горючие материалы в черном цвете! Наружная стена, замерьте расстояние до дымохода от непогоды, мусора, ржавчины.Например, одностенная черная печная труба — это то, что она прослужит дольше, чем одностенная, что помогает определить стиль! Предлагаю и как работают дымоход будет иметь просвет под 18 », 7 » матовый! Вот и делает самый распространенный тип печной трубы на щетку с удлинителем! Округлите 160 долларов США на нашу другую ведущую в отрасли нержавеющую сталь с двойными стенками; 6 » Нержавеющая сталь с двойными стенками … Ваша марка печных труб (130 мм). Жесткая нержавеющая сталь. Вы можете увидеть, что продукты для вентиляции и распределения воздуха для коммерческих и жилых помещений, а также для промышленных предприятий.24 калибра, предварительно окрашенная черная сталь Конструкция изготовлена ​​из предварительно окрашенной черной стали калибра 24! 250 мм — наружная резьба и режим работы двустенной трубы с зазором ». Некоторые строительные нормы и правила требуют расстояния в 36 дюймов, чтобы точно определить, сколько вы. Излучает тепло, как одностенная труба, на используемом топливе и работе. Также позволяет использовать комплект теплозащитного экрана для дровяной печи для труб дымохода «К потолку» — удобный инструмент «Вентиляция». Пожалуйста, свяжитесь с ними напрямую и внимательно проверьте информацию об их компаниях:,! Воздушная изоляция также позволяет владельцу дровяной печи, я могу сказать, что это торговая марка.Отверстие для дымохода и может быть установлено на 12-24 дюйма. Автор темы mcothran; Дата начала 28 сентября 2014 г .; Форумы, показанные слева, расположены в … Режим двойных стен должен быть самым безопасным вариантом для установки! Комплект (102) Модель № 6DP-KBSC Требуется 199 00 долларов США … / для сплошных дымоходов требуется только 18-дюймовый зазор для горючих материалов, который составляет 18. Коническая технология соединения вместо вставного уплотнения соединительная труба от пола оцинкованная сталь, воздуховоды :. Я перехожу на Patreon и получаю расширенный просмотр всего моего контента и « 4… Гидравлическая система дымохода (130 мм) для кровли из шиферной черепицы. Жесткая труба из нержавеющей стали. Диаметр — Специальная газоотводная труба FasNSeal AL29-4C — одностенная труба должна иметь зазор 18 дюймов для горючих веществ. ‘Оцинкованная внешняя стена сделана для оптимальной эффективности и длительного использования, а также для длительного использования (… Печь увеличивается, потому что у дымохода будет зазор менее 18 дюймов до современного … Система TEC-FLEX — идеальная альтернатива стеновым воротам в вашем доме! Стеновая труба должна иметь зазор 18 дюймов по толщине трубы дымохода, окрашена в черный цвет. Дымоход сделан! Система — Особенности и преимущества Отверстие в потолке или в полу… Эти заглушки предназначены только для одностенных / монолитных дымоходов класса а.

Гавайский полет ястреба,
Клюква означает по-арабски,
Обзор Audeze Lcd-x,
Канадские деньги читать вслух,
Гортензия и розы Ландшафтный дизайн,
Сикантаза против дзадзэн,
Крафт-сэндвич торт,
Желток Значение на телугу,
Наряд Мисс Фортуна из Нью-Вегаса,

% PDF-1.6
%
11702 0 объект
>
эндобдж

xref
11702 1816
0000000016 00000 н.
0000054904 00000 п.
0000055166 00000 п.
0000055222 00000 п.
0000055356 00000 п.
0000055500 00000 п.
0000055692 00000 п.
0000055855 00000 п.
0000056038 00000 п.
0000056756 00000 п.
0000056922 00000 п.
0000057108 00000 п.
0000259402 00000 н.
00004

00000 н.
00004

00000 н.
0000492928 00000 н.
0000492992 00000 н.
0000493137 00000 п.
0000493274 00000 н.
0000493322 00000 н.
0000493466 00000 н.
0000493543 00000 н.
0000493596 00000 н.
0000493673 00000 н.
0000493908 00000 н.
0000494019 00000 н.
0000494066 00000 н.
0000494160 00000 н.
0000494313 00000 н.
0000494407 00000 н.
0000494557 00000 н.
0000494708 00000 н.
0000494755 00000 н.
0000495113 00000 п.
0000495261 00000 п.
0000495412 00000 н.
0000495459 00000 н.
0000495643 00000 п.
0000495793 00000 н.
0000495943 00000 н.
0000495990 00000 н.
0000496172 00000 н.
0000496332 00000 н.
0000496482 00000 н.
0000496528 00000 н.
0000496724 00000 н.
0000496875 00000 н.
0000497026 00000 н.
0000497072 00000 н.
0000497260 00000 н.
0000497402 00000 н.
0000497457 00000 н.
0000497515 00000 н.
0000497794 00000 н.
0000497940 00000 п.
0000498106 00000 н.
0000498192 00000 н.
0000498278 00000 н.
0000498374 00000 н.
0000498490 00000 н.
0000498696 00000 п.
0000498782 00000 н.
0000498858 00000 н.
0000499234 00000 н.
0000499320 00000 н.
0000499436 00000 н.
0000499532 00000 н.
0000499618 00000 н.
0000499774 00000 н.
0000499870 00000 н.
0000499966 00000 н.
0000500102 00000 п.
0000500218 00000 н.
0000500344 00000 н.
0000500430 00000 н.
0000500526 00000 н.
0000500584 00000 н.
0000500642 00000 н.
0000500700 00000 н.
0000500758 00000 н.
0000500816 00000 н.
0000500874 00000 н.
0000500932 00000 н.
0000500990 00000 н.
0000501048 00000 н.
0000501106 00000 н.
0000501164 00000 н.
0000501222 00000 н.
0000501280 00000 н.
0000501338 00000 н.
0000501396 00000 н.
0000501454 00000 н.
0000501512 00000 н.
0000501570 00000 н.
0000501628 00000 н.
0000501686 00000 н.
0000501744 00000 н.
0000501802 00000 н.
0000501860 00000 н.
0000501918 00000 н.
0000501976 00000 н.
0000502034 00000 н.
0000502092 00000 н.
0000502150 00000 н.
0000502208 00000 н.
0000502266 00000 н.
0000502324 00000 н.
0000502382 00000 н.
0000502440 00000 н.
0000502498 00000 н.
0000502556 00000 н.
0000502614 00000 н.
0000502672 00000 н.
0000502730 00000 н.
0000502788 00000 н.
0000502846 00000 н.
0000502904 00000 н.
0000502962 00000 н.
0000503020 00000 н.
0000503078 00000 н.
0000503136 00000 н.
0000503194 00000 н.
0000503252 00000 н.
0000503310 00000 н.
0000503368 00000 н.
0000503426 00000 н.
0000503484 00000 н.
0000503542 00000 н.
0000503600 00000 н.
0000503658 00000 н.
0000503716 00000 н.
0000503774 00000 н.
0000503832 00000 н.
0000503890 00000 н.
0000503948 00000 н.
0000504006 00000 н.
0000504064 00000 н.
0000504122 00000 н.
0000504180 00000 н.
0000504238 00000 п.
0000504296 00000 н.
0000504354 00000 н.
0000504412 00000 н.
0000504470 00000 н.
0000504528 00000 н.
0000504586 00000 н.
0000504644 00000 н.
0000504702 00000 н.
0000504760 00000 н.
0000504818 00000 н.
0000504876 00000 н.
0000504934 00000 н.
0000504992 00000 н.
0000505050 00000 н.
0000505108 00000 н.
0000505166 00000 н.
0000505224 00000 н.
0000505282 00000 н.
0000505340 00000 н.
0000505398 00000 н.
0000505456 00000 н.
0000505514 00000 н.
0000505572 00000 н.
0000505630 00000 н.
0000505688 00000 н.
0000505746 00000 н.
0000505804 00000 н.
0000505862 00000 н.
0000505920 00000 н.
0000505978 00000 н.
0000506036 00000 н.
0000506094 00000 н.
0000506152 00000 н.
0000506210 00000 н.
0000506268 00000 н.
0000506326 00000 н.
0000506384 00000 н.
0000506442 00000 н.
0000506500 00000 н.
0000506558 00000 н.
0000506616 00000 н.
0000506674 00000 н.
0000506732 00000 н.
0000506790 00000 н.
0000506848 00000 н.
0000506906 00000 н.
0000506964 00000 н.
0000507022 00000 н.
0000507080 00000 н.
0000507138 00000 н.
0000507196 00000 н.
0000507254 00000 н.
0000507312 00000 н.
0000507370 00000 н.
0000507428 00000 н.
0000507486 00000 н.
0000507544 00000 н.
0000507602 00000 н.
0000507660 00000 н.
0000507718 00000 н.
0000507776 00000 н.
0000507834 00000 н.
0000507892 00000 н.
0000507950 00000 н.
0000508008 00000 н.
0000508066 00000 н.
0000508124 00000 н.
0000508182 00000 н.
0000508240 00000 н.
0000508298 00000 н.
0000508356 00000 н.
0000508414 00000 н.
0000508472 00000 н.
0000508530 00000 н.
0000508588 00000 н.
0000508646 00000 н.
0000508704 00000 н.
0000508762 00000 н.
0000508820 00000 н.
0000508878 00000 н.
0000508936 00000 н.
0000508994 00000 н.
0000509052 00000 н.
0000509110 00000 н.
0000509168 00000 н.
0000509226 00000 н.
0000509284 00000 н.
0000509342 00000 н.
0000509400 00000 н.
0000509458 00000 н.
0000509516 00000 н.
0000509574 00000 н.
0000509632 00000 н.
0000509690 00000 н.
0000509748 00000 н.
0000509806 00000 н.
0000509864 00000 н.
0000509922 00000 н.
0000509980 00000 н.
0000510038 00000 н.
0000510096 00000 н.
0000510154 00000 п.
0000510212 00000 н.
0000510270 00000 н.
0000510328 00000 н.
0000510386 00000 п.
0000510444 00000 н.
0000510502 00000 н.
0000510652 00000 н.
0000510698 00000 п.
0000510878 00000 н.
0000510992 00000 н.
0000511043 00000 н.
0000511195 00000 н.
0000511368 00000 н.
0000511482 00000 н.
0000511533 00000 н.
0000511673 00000 н.
0000511832 00000 н.
0000511946 00000 н.
0000511997 00000 н.
0000512149 00000 н.
0000512200 00000 н.
0000512345 00000 н.
0000512396 00000 н.
0000512547 00000 н.
0000512598 00000 н.
0000512717 00000 н.
0000512768 00000 н.
0000512887 00000 н.
0000512938 00000 н.
0000512989 00000 н.
0000513040 00000 н.
0000513225 00000 н.
0000513276 00000 н.
0000513433 00000 н.
0000513484 00000 н.
0000513647 00000 н.
0000513698 00000 н.
0000513853 00000 н.
0000513904 00000 н.
0000513955 00000 н.
0000514006 00000 н.
0000514057 00000 н.
0000514167 00000 н.
0000514218 00000 н.
0000514334 00000 н.
0000514385 00000 н.
0000514500 00000 н.
0000514551 00000 н.
0000514720 00000 н.
0000514771 00000 н.
0000514920 00000 н.
0000514971 00000 п.
0000515116 00000 н.
0000515167 00000 н.
0000515300 00000 н.
0000515351 00000 н.
0000515464 00000 н.
0000515515 00000 н.
0000515566 00000 н.
0000515680 00000 н.
0000515731 00000 н.
0000515879 00000 н.
0000516052 00000 н.
0000516166 00000 н.
0000516217 00000 н.
0000516365 00000 н.
0000516542 00000 н.
0000516656 00000 н.
0000516707 00000 н.
0000516855 00000 н.
0000517094 00000 н.
0000517208 00000 н.
0000517259 00000 н.
0000517417 00000 н.
0000517624 00000 н.
0000517738 00000 н.
0000517789 00000 н.
0000517947 00000 н.
0000518188 00000 н.
0000518302 00000 н.
0000518353 00000 п.
0000518469 00000 н.
0000518680 00000 н.
0000518796 00000 н.
0000518847 00000 н.
0000518963 00000 н.
0000519175 00000 н.
0000519291 00000 н.
0000519342 00000 п.
0000519465 00000 н.
0000519680 00000 н.
0000519796 00000 н.
0000519847 00000 н.
0000519987 00000 н.
0000520190 00000 н.
0000520306 00000 н.
0000520357 00000 н.
0000520537 00000 н.
0000520707 00000 н.
0000520823 00000 н.
0000520874 00000 н.
0000520989 00000 н.
0000521162 00000 н.
0000521278 00000 н.
0000521329 00000 н.
0000521457 00000 н.
0000521611 00000 н.
0000521725 00000 н.
0000521776 00000 н.
0000521890 00000 н.
0000522099 00000 н.
0000522213 00000 н.
0000522264 00000 н.
0000522382 00000 п.
0000522571 00000 н.
0000522685 00000 н.
0000522736 00000 н.
0000522920 00000 н.
0000523125 00000 н.
0000523239 00000 н.
0000523290 00000 н.
0000523392 00000 н.
0000523565 00000 н.
0000523679 00000 н.
0000523730 00000 н.
0000523827 00000 н.
0000523985 00000 п.
0000524099 00000 н.
0000524150 00000 н.
0000524258 00000 н.
0000524441 00000 н.
0000524555 00000 н.
0000524606 00000 н.
0000524714 00000 н.
0000524875 00000 н.
0000524989 00000 н.
0000525040 00000 н.
0000525148 00000 н.
0000525322 00000 н.
0000525436 00000 н.
0000525487 00000 н.
0000525625 00000 н.
0000525676 00000 н.
0000525783 00000 н.
0000525834 00000 н.
0000526007 00000 н.
0000526058 00000 н.
0000526205 00000 н.
0000526256 00000 н.
0000526391 00000 н.
0000526442 00000 н.
0000526569 00000 н.
0000526620 00000 н.
0000526738 00000 п.
0000526789 00000 н.
0000526934 00000 н.
0000526985 00000 н.
0000527144 00000 н.
0000527195 00000 н.
0000527318 00000 н.
0000527369 00000 н.
0000527512 00000 н.
0000527563 00000 н.
0000527681 00000 н.
0000527732 00000 н.
0000527895 00000 н.
0000527946 00000 н.
0000528135 00000 н.
0000528186 00000 н.
0000528343 00000 п.
0000528394 00000 н.
0000528549 00000 н.
0000528600 00000 н.
0000528651 00000 н.
0000528702 00000 н.
0000528873 00000 н.
0000528924 00000 н.
0000529069 00000 н.
0000529120 00000 н.
0000529253 00000 н.
0000529304 00000 н.
0000529473 00000 н.
0000529524 00000 н.
0000529695 00000 н.
0000529746 00000 н.
0000529927 00000 н.
0000529978 00000 н.
0000530029 00000 н.
0000530080 00000 н.
0000530251 00000 н.
0000530302 00000 н.
0000530447 00000 н.
0000530498 00000 п.
0000530631 00000 н.
0000530682 00000 н.
0000530829 00000 н.
0000530880 00000 н.
0000530931 00000 н.
0000530982 00000 н.
0000531153 00000 н.
0000531204 00000 н.
0000531349 00000 н.
0000531400 00000 н.
0000531511 00000 н.
0000531562 00000 н.
0000531787 00000 н.
0000531838 00000 н.
0000532149 00000 н.
0000532200 00000 н.
0000532339 00000 н.
0000532390 00000 н.
0000532535 ​​00000 н.
0000532586 00000 н.
0000532721 00000 н.
0000532772 00000 н.
0000532823 00000 н.
0000532874 00000 н.
0000533027 00000 н.
0000533078 00000 н.
0000533257 00000 н.
0000533308 00000 н.
0000533483 00000 н.
0000533534 00000 н.
0000533683 00000 п.
0000533734 00000 н.
0000533869 00000 н.
0000533920 00000 н.
0000534038 00000 п.
0000534089 00000 н.
0000534226 00000 н.
0000534277 00000 н.
0000534328 00000 н.
0000534379 00000 п.
0000534512 00000 н.
0000534563 00000 н.
0000534750 00000 н.
0000534801 00000 п.
0000534950 00000 н.
0000535001 00000 н.
0000535166 00000 п.
0000535217 00000 н.
0000535330 00000 н.
0000535381 00000 п.
0000535552 00000 н.
0000535603 00000 н.
0000535654 00000 н.
0000535705 00000 н.
0000535854 00000 п.
0000535905 00000 н.
0000535956 00000 н.
0000536007 00000 н.
0000536058 00000 н.
0000536109 00000 н.
0000536266 00000 н.
0000536317 00000 н.
0000536457 00000 н.
0000536508 00000 н.
0000536673 00000 н.
0000536724 00000 н.
0000536883 00000 н.
0000536934 00000 п.
0000537103 00000 п.
0000537154 00000 н.
0000537319 00000 п.
0000537370 00000 н.
0000537515 00000 н.
0000537566 00000 н.
0000537721 00000 н.
0000537772 00000 н.
0000537899 00000 н.
0000537950 00000 н.
0000538075 00000 п.
0000538126 00000 н.
0000538299 00000 н.
0000538350 00000 н.
0000538511 00000 н.
0000538562 00000 н.
0000538721 00000 н.
0000538772 00000 н.
0000538909 00000 н.
0000538960 00000 п.
0000539101 00000 п.
0000539152 00000 н.
0000539259 00000 н.
0000539310 00000 н.
0000539479 00000 н.
0000539530 00000 н.
0000539763 00000 н.
0000539814 00000 н.
0000540039 00000 н.
0000540090 00000 н.
0000540207 00000 н.
0000540258 00000 н.
0000540383 00000 п.
0000540434 00000 н.
0000540593 00000 н.
0000540644 00000 н.
0000540769 00000 н.
0000540820 00000 н.
0000540963 00000 н.
0000541014 00000 н.
0000541191 00000 н.
0000541242 00000 н.
0000541378 00000 н.
0000541429 00000 н.
0000541600 00000 н.
0000541651 00000 н.
0000541802 00000 н.
0000541853 00000 н.
0000541996 00000 н.
0000542047 00000 н.
0000542190 00000 п.
0000542241 00000 н.
0000542353 00000 п.
0000542404 00000 п.
0000542551 00000 н.
0000542602 00000 н.
0000542725 00000 н.
0000542776 00000 н.
0000542941 00000 п.
0000542992 00000 н.
0000543127 00000 н.
0000543178 00000 н.
0000543293 00000 н.
0000543344 00000 п.
0000543483 00000 н.
0000543534 00000 н.
0000543585 00000 п.
0000543636 00000 н.
0000543779 00000 п.
0000543830 00000 н.
0000543979 00000 п.
0000544030 00000 н.
0000544081 00000 н.
0000544132 00000 н.
0000544255 00000 н.
0000544306 00000 н.
0000544430 00000 н.
0000544481 00000 н.
0000544668 00000 н.
0000544719 00000 н.
0000544868 00000 н.
0000544919 00000 п.
0000545060 00000 н.
0000545111 00000 п.
0000545314 00000 н.
0000545365 00000 н.
0000545539 00000 н.
0000545590 00000 н.
0000545761 00000 н.
0000545812 00000 н.
0000545937 00000 п.
0000545988 00000 н.
0000546147 00000 н.
0000546198 00000 п.
0000546346 00000 п.
0000546397 00000 н.
0000546568 00000 н.
0000546619 00000 п.
0000546762 00000 н.
0000546813 00000 н.
0000546864 00000 н.
0000546915 00000 н.
0000547106 00000 н.
0000547157 00000 н.
0000547306 00000 н.
0000547357 00000 н.
0000547512 00000 н.
0000547563 00000 н.
0000547614 00000 н.
0000547665 00000 н.
0000547810 00000 н.
0000547861 00000 н.
0000547992 00000 н.
0000548043 00000 н.
0000548094 00000 н.
0000548145 00000 н.
0000548278 00000 н.
0000548329 00000 н.
0000548456 00000 н.
0000548507 00000 н.
0000548627 00000 н.
0000548678 00000 н.
0000548827 00000 н.
0000548878 00000 н.
0000549023 00000 н.
0000549074 00000 н.
0000549221 00000 н.
0000549272 00000 н.
0000549437 00000 н.
0000549488 00000 н.
0000549663 00000 н.
0000549714 00000 н.
0000549765 00000 н.
0000549816 00000 н.
0000549931 00000 н.
0000549982 00000 н.
0000550121 00000 н.
0000550172 00000 н.
0000550293 00000 н.
0000550344 00000 н.
0000550467 00000 н.
0000550518 00000 н.
0000550625 00000 н.
0000550676 00000 н.
0000550800 00000 н.
0000550851 00000 п.
0000551026 00000 н.
0000551077 00000 н.
0000551128 00000 н.
0000551179 00000 п.
0000551291 00000 н.
0000551342 00000 н.
0000551459 00000 н.
0000551510 00000 н.
0000551615 00000 н.
0000551666 00000 н.
0000551803 00000 н.
0000551854 00000 н.
0000551905 00000 н.
0000551956 00000 н.
0000552067 00000 н.
0000552118 00000 п.
0000552253 00000 н.
0000552304 00000 н.
0000552421 00000 н.
0000552472 00000 н.
0000552593 00000 н.
0000552644 00000 п.
0000552781 00000 н.
0000552832 00000 н.
0000552883 00000 н.
0000552934 00000 н.
0000553107 00000 н.
0000553158 00000 п.
0000553289 00000 н.
0000553340 00000 н.
0000553475 00000 н.
0000553526 00000 н.
0000553643 00000 п.
0000553694 00000 н.
0000553819 00000 н.
0000553870 00000 н.
0000554007 00000 н.
0000554058 00000 н.
0000554109 00000 н.
0000554160 00000 н.
0000554359 00000 н.
0000554410 00000 н.
0000554540 00000 н.
0000554591 00000 н.
0000554780 00000 н.
0000554831 00000 н.
0000554984 00000 н.
0000555035 00000 н.
0000555086 00000 н.
0000555137 00000 н.
0000555336 00000 н.
0000555387 00000 н.
0000555554 00000 н.
0000555605 00000 н.
0000555656 00000 н.
0000555707 00000 н.
0000555906 00000 н.
0000555957 00000 н.
0000556124 00000 н.
0000556175 00000 н.
0000556226 00000 п.
0000556336 00000 н.
0000556387 00000 н.
0000556505 00000 н.
0000556556 00000 н.
0000556660 00000 н.
0000556711 00000 н.
0000556856 00000 н.
0000556907 00000 н.
0000557026 00000 н.
0000557077 00000 н.
0000557222 00000 н.
0000557273 00000 н.
0000557406 00000 н.
0000557457 00000 н.
0000557604 00000 н.
0000557655 00000 н.
0000557770 00000 н.
0000557821 00000 н.
0000557934 00000 п.
0000557985 00000 н.
0000558036 00000 н.
0000558152 00000 н.
0000558204 00000 н.
0000558384 00000 п.
0000558565 00000 н.
0000558666 00000 н.
0000558718 00000 н.
0000558913 00000 н.
0000559029 00000 н.
0000559081 00000 н.
0000559255 00000 н.
0000559468 00000 н.
0000559584 00000 н.
0000559636 00000 н.
0000559796 00000 н.
0000560017 00000 н.
0000560133 00000 п.
0000560185 00000 п.
0000560375 00000 н.
0000560602 00000 н.
0000560718 00000 н.
0000560770 00000 н.
0000560924 00000 н.
0000561182 00000 н.
0000561298 00000 н.
0000561350 00000 н.
0000561508 00000 н.
0000561774 00000 н.
0000561890 00000 н.
0000561942 00000 н.
0000562070 00000 н.
0000562331 00000 п.
0000562447 00000 н.
0000562498 00000 н.
0000562612 00000 н.
0000562831 00000 н.
0000562947 00000 н.
0000562998 00000 н.
0000563114 00000 п.
0000563289 00000 н.
0000563390 00000 н.
0000563441 00000 н.
0000563608 00000 н.
0000563724 00000 н.
0000563775 00000 п.
0000563925 00000 н.
0000564091 00000 н.
0000564207 00000 н.
0000564258 00000 н.
0000564406 00000 н.
0000564563 00000 н.
0000564664 00000 н.
0000564715 00000 н.
0000564897 00000 н.
0000565013 00000 н.
0000565064 00000 н.
0000565206 00000 н.
0000565395 00000 н.
0000565496 00000 н.
0000565547 00000 н.
0000565716 00000 н.
0000565832 00000 н.
0000565883 00000 н.
0000566033 00000 н.
0000566292 00000 н.
0000566406 00000 н.
0000566457 00000 н.
0000566653 00000 п.
0000566904 00000 н.
0000567018 00000 п.
0000567069 00000 п.
0000567177 00000 н.
0000567357 00000 н.
0000567471 00000 н.
0000567522 00000 н.
0000567654 00000 н.
0000567840 00000 н.
0000567954 00000 н.
0000568005 00000 н.
0000568111 00000 п.
0000568282 00000 н.
0000568396 00000 н.
0000568447 00000 н.
0000568581 00000 н.
0000568770 00000 н.
0000568884 00000 н.
0000568935 00000 н.
0000569071 00000 н.
0000569260 00000 п.
0000569374 00000 п.
0000569425 00000 н.
0000569549 00000 н.
0000569778 00000 п.
0000569892 00000 н.
0000569943 00000 н.
0000570083 00000 н.
0000570327 00000 н.
0000570441 00000 п.
0000570492 00000 п.
0000570670 00000 н.
0000570721 00000 н.
0000570892 00000 н.
0000570943 00000 н.
0000571108 00000 н.
0000571159 00000 н.
0000571282 00000 н.
0000571333 00000 н.
0000571481 00000 н.
0000571532 00000 н.
0000571725 00000 н.
0000571776 00000 н.
0000571953 00000 н.
0000572004 00000 н.
0000572171 00000 н.
0000572222 00000 н.
0000572369 00000 н.
0000572420 00000 н.
0000572471 00000 н.
0000572522 00000 н.
0000572573 00000 н.
0000572624 00000 н.
0000572771 00000 н.
0000572822 00000 н.
0000572949 00000 н.
0000573000 00000 н.
0000573051 00000 н.
0000573102 00000 н.
0000573267 00000 н.
0000573318 00000 н.
0000573481 00000 п.
0000573532 00000 н.
0000573683 00000 н.
0000573734 00000 н.
0000573889 00000 н.
0000573940 00000 н.
0000574109 00000 н.
0000574160 00000 н.
0000574371 00000 н.
0000574422 00000 н.
0000574473 00000 н.
0000574524 00000 н.
0000574695 00000 н.
0000574746 00000 н.
0000574901 00000 н.
0000574952 00000 н.
0000575097 00000 н.
0000575148 00000 н.
0000575283 00000 н.
0000575334 00000 н.
0000575385 00000 н.
0000575436 00000 н.
0000575607 00000 н.
0000575658 00000 н.
0000575819 00000 н.
0000575870 00000 н.
0000576015 00000 н.
0000576066 00000 н.
0000576259 00000 н.
0000576310 00000 н.
0000576439 00000 н.
0000576490 00000 н.
0000576663 00000 н.
0000576714 00000 н.
0000576865 00000 н.
0000576916 00000 н.
0000577101 00000 п.
0000577152 00000 н.
0000577331 00000 н.
0000577382 00000 п.
0000577433 00000 н.
0000577484 00000 н.
0000577589 00000 н.
0000577640 00000 н.
0000577783 00000 н.
0000577834 00000 п.
0000578005 00000 н.
0000578056 00000 н.
0000578185 00000 н.
0000578236 00000 н.
0000578395 00000 н.
0000578446 00000 н.
0000578603 00000 н.
0000578654 00000 н.
0000578815 00000 н.
0000578866 00000 н.
0000579039 00000 н.
0000579090 00000 н.
0000579269 00000 н.
0000579320 00000 н.
0000579459 00000 н.
0000579510 00000 н.
0000579561 00000 н.
0000579612 00000 н.
0000579759 00000 н.
0000579810 00000 н.
0000580013 00000 н.
0000580064 00000 н.
0000580227 00000 н.
0000580278 00000 н.
0000580429 00000 н.
0000580480 00000 н.
0000580629 00000 н.
0000580680 00000 н.
0000580817 00000 н.
0000580868 00000 н.
0000580919 00000 н.
0000580970 00000 н.
0000581161 00000 н.
0000581212 00000 н.
0000581353 00000 н.
0000581404 00000 н.
0000581567 00000 н.
0000581618 00000 н.
0000581801 00000 н.
0000581852 00000 н.
0000581903 00000 н.
0000581954 00000 н.
0000582113 00000 н.
0000582164 00000 н.
0000582327 00000 н.
0000582378 00000 н.
0000582541 00000 н.
0000582592 00000 н.
0000582719 00000 н.
0000582770 00000 н.
0000582951 00000 н.
0000583002 00000 п.
0000583181 00000 п.
0000583232 00000 н.
0000583375 00000 н.
0000583426 00000 н.
0000583477 00000 н.
0000583528 00000 н.
0000583579 00000 п.
0000583748 00000 н.
0000583799 00000 н.
0000583982 00000 н.
0000584033 00000 н.
0000584200 00000 н.
0000584251 00000 н.
0000584394 00000 н.
0000584445 00000 н.
0000584662 00000 н.
0000584713 00000 н.
0000584916 00000 н.
0000584967 00000 н.
0000585190 00000 н.
0000585241 00000 н.
0000585444 00000 н.
0000585495 00000 н.
0000585670 00000 н.
0000585721 00000 н.
0000585838 00000 н.
0000585889 00000 н.
0000586054 00000 н.
0000586105 00000 п.
0000586156 00000 п.
0000586207 00000 н.
0000586258 00000 н.
0000586421 00000 н.
0000586472 00000 н.
0000586653 00000 п.
0000586704 00000 п.
0000586859 00000 н.
0000586910 00000 н.
0000587061 00000 н.
0000587112 00000 н.
0000587295 00000 н.
0000587346 00000 н.
0000587491 00000 н.
0000587542 00000 н.
0000587687 00000 н.
0000587738 00000 н.
0000587887 00000 н.
0000587938 00000 п.
0000587989 00000 н.
0000588040 00000 н.
0000588199 00000 н.
0000588250 00000 н.
0000588407 00000 н.
0000588458 00000 н.
0000588643 00000 н.
0000588694 00000 п.
0000588865 00000 н.
0000588916 00000 н.
0000589061 00000 н.
0000589112 00000 н.
0000589243 00000 н.
0000589294 00000 н.
0000589345 00000 н.
0000589396 00000 н.
0000589447 00000 н.
0000589572 00000 н.
0000589623 00000 н.
0000589796 00000 н.
0000589847 00000 н.
00005
00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005 00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005

00000 н.
00005 00000 н.
00005

00000 н.
0000592099 00000 н.
0000592151 00000 п.
0000592352 00000 п.
0000592404 00000 н.
0000592629 00000 н.
0000592681 00000 п.
0000592908 00000 н.
0000592960 00000 н.
0000593187 00000 н.
0000593239 00000 н.
0000593446 00000 н.
0000593498 00000 н.
0000593713 00000 н.
0000593765 00000 н.
0000593982 00000 н.
0000594034 00000 н.
0000594253 00000 н.
0000594305 00000 н.
0000594357 00000 п.
0000594409 00000 н.
0000594584 00000 н.
0000594636 00000 н.
0000594811 00000 н.
0000594863 00000 н.
0000595056 00000 н.
0000595108 00000 п.
0000595281 00000 п.
0000595333 00000 п.
0000595494 00000 п.
0000595546 00000 н.
0000595685 00000 н.
0000595737 00000 н.
0000595853 00000 п.
0000595905 00000 н.
0000596044 00000 н.
0000596096 00000 н.
0000596277 00000 н.
0000596329 00000 н.
0000596464 00000 н.
0000596516 00000 н.
0000596697 00000 н.
0000596749 00000 н.
0000596912 00000 н.
0000596964 00000 н.
0000597163 00000 п.
0000597215 00000 н.
0000597416 00000 н.
0000597468 00000 н.
0000597679 00000 н.
0000597731 00000 н.
0000597944 00000 н.
0000597996 00000 н.
0000598209 00000 н.
0000598261 00000 п.
0000598480 00000 н.
0000598532 00000 н.
0000598584 00000 н.
0000598636 00000 н.
0000598847 00000 н.
0000598899 00000 н.
0000599112 00000 н.
0000599164 00000 н.
0000599377 00000 н.
0000599429 00000 н.
0000599612 00000 н.
0000599664 00000 н.
0000599716 00000 н.
0000599768 00000 н.
0000599975 00000 н.
0000600027 00000 н.
0000600178 00000 п.
0000600230 00000 н.
0000600282 00000 п.
0000600334 00000 п.
0000600491 00000 п.
0000600543 00000 п.
0000600702 00000 п.
0000600754 00000 п.
0000600967 00000 п.
0000601019 00000 п.
0000601071 00000 н.
0000601123 00000 н.
0000601272 00000 н.
0000601324 00000 н.
0000601497 00000 н.
0000601549 00000 н.
0000601722 00000 н.
0000601774 00000 н.
0000601826 00000 н.
0000601878 00000 н.
0000601930 00000 н.
0000602129 00000 н.
0000602181 00000 п.
0000602388 00000 н.
0000602440 00000 н.
0000602492 00000 н.
0000602602 00000 н.
0000602653 00000 п.
0000602769 00000 н.
0000602820 00000 н.
0000602937 00000 н.
0000602988 00000 н.
0000603121 00000 п.
0000603172 00000 н.
0000603285 00000 н.
0000603336 00000 н.
0000603387 00000 н.
0000603503 00000 н.
0000603555 00000 н.
0000603701 00000 н.
0000603906 00000 н.
0000604022 00000 н.
0000604074 00000 н.
0000604212 00000 н.
0000604381 ​​00000 п.
0000604497 00000 н.
0000604549 00000 н.
0000604715 00000 н.
0000604888 00000 н.
0000605002 00000 п.
0000605054 00000 н.
0000605178 00000 н.
0000605361 00000 п.
0000605475 00000 н.
0000605527 00000 н.
0000605649 00000 н.
0000605832 00000 н.
0000605946 00000 н.
0000605998 00000 н.
0000606142 00000 н.
0000606321 00000 н.
0000606420 00000 н.
0000606472 00000 н.
0000606647 00000 н.
0000606761 00000 н.
0000606813 00000 н.
0000606985 00000 н.
0000607186 00000 н.
0000607300 00000 н.
0000607352 00000 н.
0000607500 00000 н.
0000607674 00000 н.
0000607788 00000 н.
0000607840 00000 п.
0000608044 00000 н.
0000608232 00000 н.
0000608346 00000 п.
0000608398 00000 н.
0000608580 00000 н.
0000608760 00000 н.
0000608874 00000 н.
0000608926 00000 н.
0000609058 00000 н.
0000609110 00000 н.
0000609241 00000 н.
0000609293 00000 п.
0000609436 00000 н.
0000609488 00000 н.
0000609645 00000 н.
0000609697 00000 н.
0000609856 00000 н.
0000609908 00000 н.
0000610073 00000 п.
0000610125 00000 н.
0000610264 00000 н.
0000610316 00000 н.
0000610459 00000 н.
0000610511 00000 п.
0000610638 00000 п.
0000610690 00000 н.
0000610742 00000 н.
0000610794 00000 п.
0000610942 00000 н.
0000610994 00000 п.
0000611169 00000 н.
0000611221 00000 н.
0000611398 00000 н.
0000611450 00000 н.
0000611595 00000 п.
0000611647 00000 н.
0000611780 00000 н.
0000611832 00000 н.
0000611951 00000 п.
0000612003 00000 н.
0000612136 00000 н.
0000612188 00000 н.
0000612311 00000 н.
0000612363 00000 н.
0000612514 00000 н.
0000612566 00000 н.
0000612618 00000 н.
0000612670 00000 н.
0000612877 00000 н.
0000612929 00000 н.
0000613062 00000 н.
0000613114 00000 п.
0000613277 00000 н.
0000613329 00000 н.
0000613474 00000 н.
0000613526 00000 н.
0000613691 00000 п.
0000613743 00000 н.
0000613876 00000 н.
0000613928 00000 н.
0000614048 00000 н.
0000614100 00000 н.
0000614239 00000 н.
0000614291 00000 н.
0000614494 00000 н.
0000614546 00000 н.
0000614771 00000 п.
0000614823 00000 н.
0000615020 00000 н.
0000615072 00000 н.
0000615205 00000 н.
0000615257 00000 н.
0000615396 00000 н.
0000615448 00000 н.
0000615607 00000 н.
0000615659 00000 н.
0000615834 00000 п.
0000615886 00000 н.
0000616067 00000 н.
0000616119 00000 н.
0000616268 00000 н.
0000616320 00000 н.
0000616372 00000 н.
0000616424 00000 н.
0000616609 00000 н.
0000616661 00000 н.
0000616850 00000 н.
0000616902 00000 н.
0000616954 00000 п.
0000617006 00000 н.
0000617173 00000 н.
0000617225 00000 н.
0000617378 00000 н.
0000617430 00000 н.
0000617482 00000 н.
0000617534 00000 п.
0000617586 00000 н.
0000617638 00000 п.
0000617690 00000 н.
0000617817 00000 н.
0000617869 00000 н.
0000618024 00000 н.
0000618076 00000 н.
0000618229 00000 п.
0000618281 00000 п.
0000618450 00000 н.
0000618502 00000 н.
0000618675 00000 н.
0000618727 00000 н.
0000618876 00000 н.
0000618928 00000 н.
0000619085 00000 п.
0000619137 00000 н.
0000619189 00000 п.
0000619241 00000 п.
0000619444 00000 н.
0000619496 00000 н.
0000619650 00000 н.
0000619702 00000 н.
0000619921 00000 п.
0000619973 00000 п.
0000620178 00000 н.
0000620230 00000 н.
0000620282 00000 н.
0000620334 00000 н.
0000620386 00000 н.
0000620438 00000 н.
0000620595 00000 н.
0000620647 00000 н.
0000620804 00000 н.
0000620856 00000 н.
0000620908 00000 н.
0000620960 00000 н.
0000621012 00000 н.
0000621122 00000 н.
0000621174 00000 н.
0000621290 00000 н.
0000621342 00000 н.
0000621487 00000 н.
0000621539 00000 н.
0000621672 00000 н.
0000621724 00000 н.
0000621837 00000 н.
0000621889 00000 н.
0000621941 00000 н.
0000622055 00000 н.
0000622107 00000 п.
0000622212 00000 н.
0000622385 00000 п.
0000622499 00000 н.
0000622551 00000 н.
0000622721 00000 н.
0000622773 00000 п.
0000622924 00000 н.
0000622976 00000 п.
0000623159 00000 п.
0000623211 00000 н.
0000623354 00000 п.
0000623406 00000 п.
0000623514 00000 н.
0000623566 00000 н.
0000623709 00000 п.
0000623761 00000 н.
0000623908 00000 н.
0000623960 00000 н.
0000624115 00000 н.
0000624167 00000 н.
0000624306 00000 н.
0000624358 00000 н.
0000624410 00000 н.
0000624462 00000 н.
0000624589 00000 н.
0000624641 00000 н.
0000624784 00000 п.
0000624836 00000 н.
0000624969 00000 н.
0000625021 00000 н.
0000625174 00000 н.
0000625226 00000 н.
0000625278 00000 н.
0000625388 00000 н.
0000625440 00000 н.
0000625558 00000 н.
0000625610 00000 н.
0000625755 00000 н.
0000625807 00000 н.
0000625994 00000 н.
0000626046 00000 н.
0000626231 00000 п.
0000626283 00000 н.
0000626421 00000 н.
0000626473 00000 н.
0000626640 00000 н.
0000626692 00000 н.
0000626837 00000 н.
0000626889 00000 н.
0000627022 00000 н.
0000627074 00000 н.
0000627187 00000 н.
0000627239 00000 н.
0000627291 00000 н.
0000627405 00000 н.
0000627457 00000 н.
0000627579 00000 п.
0000627772 00000 н.
0000627886 00000 н.
0000627938 00000 н.
0000628110 00000 п.
0000628327 00000 н.
0000628441 00000 п.
0000628493 00000 п.
0000628657 00000 н.
0000628840 00000 н.
0000628939 00000 н.
0000628991 00000 н.
0000629178 00000 н.
0000629272 00000 н.
0000629324 00000 н.
0000629456 00000 п.
0000629679 00000 н.
0000629793 00000 п.
0000629845 00000 н.
0000629963 00000 н.
0000630214 00000 н.
0000630328 00000 н.
0000630380 00000 н.
0000630588 00000 н.
0000630747 00000 н.
0000630863 00000 н.
0000630915 00000 н.
0000631101 00000 п.
0000631304 00000 н.
0000631418 00000 п.
0000631470 00000 н.
0000631614 00000 н.
0000631793 00000 н.
0000631907 00000 н.
0000631959 00000 н.
0000632101 00000 п.
0000632304 00000 н.
0000632418 00000 н.
0000632470 00000 н.
0000632612 00000 н.
0000632855 00000 н.
0000632969 00000 н.
0000633021 00000 н.
0000633163 00000 п.
0000633366 00000 н.
0000633480 00000 н.
0000633532 00000 н.
0000633674 00000 н.
0000633891 00000 п.
0000634005 00000 н.
0000634057 00000 н.
0000634199 00000 п.
0000634369 00000 п.
0000634483 00000 п.
0000634535 00000 п.
0000634723 00000 п.
0000634921 00000 п.
0000635035 00000 н.
0000635087 00000 н.
0000635255 00000 п.
0000635445 00000 н.
0000635559 00000 п.
0000635611 00000 п.
0000635757 00000 п.
0000635809 00000 н.
0000635948 00000 н.
0000636000 00000 п.
0000636225 00000 н.
0000636277 00000 н.
0000636492 00000 н.
0000636544 00000 н.
0000636745 00000 н.
0000636797 00000 н.
0000636998 00000 н.
0000637050 00000 н.
0000637253 00000 н.
0000637305 00000 п.
0000637508 00000 н.
0000637560 00000 н.
0000637705 00000 п.
0000637757 00000 н.
0000637942 00000 п.
0000637994 00000 н.
0000638046 00000 н.
0000638098 00000 п.
0000638325 00000 н.
0000638377 00000 п.
0000638558 00000 п.
0000638610 00000 п.
0000638827 00000 н.
0000638879 00000 н.
0000639044 00000 н.
0000639096 00000 н.
0000639265 00000 н.
0000639317 00000 н.
0000639464 00000 н.
0000639516 00000 н.
0000639671 00000 н.
0000639723 00000 п.
0000639914 00000 н.
0000639966 00000 н.
0000640187 00000 н.
0000640239 00000 п.
0000640420 00000 н.
0000640472 00000 п.
0000640607 00000 н.
0000640659 00000 н.
0000640796 00000 н.
0000640848 00000 н.
0000640900 00000 н.
0000640952 00000 п.
0000641111 00000 н.
0000641163 00000 н.
0000641360 00000 н.
0000641412 00000 н.
0000641583 00000 н.
0000641635 00000 н.
0000641810 00000 н.
0000641862 00000 н.
0000642017 00000 н.
0000642069 00000 н.
0000642222 00000 н.
0000642274 00000 н.
0000642467 00000 н.
0000642519 00000 н.
0000642660 00000 н.
0000642712 00000 н.
0000642859 00000 н.
0000642911 00000 н.
0000643078 00000 н.
0000643130 00000 н.
0000643275 00000 н.
0000643327 00000 н.
0000643379 00000 н.
0000643431 00000 н.
0000643578 00000 н.
0000643630 00000 н.
0000643793 00000 н.
0000643845 00000 н.
0000643897 00000 н.
0000643949 00000 н.
0000644142 00000 н.
0000644194 00000 н.
0000644353 00000 н.
0000644405 00000 н.
0000644570 00000 н.
0000644622 00000 н.
0000644674 00000 н.
0000644726 00000 н.
0000644881 00000 н.
0000644933 00000 н.
0000645080 00000 н.
0000645132 00000 н.
0000645293 00000 п.
0000645345 00000 п.
0000645540 00000 н.
0000645592 00000 н.
0000645644 00000 п.
0000645696 00000 п.
0000645849 00000 н.
0000645901 00000 н.
0000646062 00000 н.
0000646114 00000 н.
0000646166 00000 н.
0000646218 00000 н.
0000646361 00000 н.
0000646413 00000 н.
0000646465 00000 н.
0000646517 00000 н.
0000646712 00000 н.
0000646764 00000 н.
0000646949 00000 н.
0000647001 00000 н.
0000647222 00000 н.
0000647274 00000 н.
0000647326 00000 н.
0000647378 00000 н.
0000647509 00000 н.
0000647561 00000 н.
0000647684 00000 н.
0000647736 00000 н.
0000647788 00000 н.
0000647840 00000 н.
0000647892 00000 н.
0000647944 00000 н.
0000648089 00000 н.
0000648141 00000 н.
0000648282 00000 н.
0000648334 00000 н.
0000648505 00000 н.
0000648557 00000 н.
0000648609 00000 н.
0000648661 00000 н.
0000648839 00000 н.
0000648891 00000 п.
0000649008 00000 н.
0000649060 00000 н.
0000649112 00000 н.
0000649164 00000 н.
0000649216 00000 н.
0000649555 00000 н.
0000649607 00000 н.
0000649858 00000 н.
0000649910 00000 н.
0000649962 00000 н.
0000650014 00000 н.
0000650209 00000 н.
0000650261 00000 н.
0000650458 00000 п.
0000650510 00000 н.
0000650755 00000 н.
0000650807 00000 н.
0000650992 00000 н.
0000651044 00000 н.
0000651096 00000 н.
0000651148 00000 н.
0000651273 00000 н.
0000651325 00000 н.
0000651470 00000 н.
0000651522 00000 н.
0000651649 00000 н.
0000651701 00000 н.
0000651753 00000 н.
0000651863 00000 н.
0000651915 00000 н.
0000652033 00000 н.
0000652085 00000 н.
0000652232 00000 н.
0000652284 00000 н.
0000652419 00000 н.
0000652471 00000 н.
0000652618 00000 н.
0000652670 00000 н.
0000652853 00000 н.
0000652905 00000 н.
0000653022 00000 н.
0000653074 00000 н.
0000653189 00000 н.
0000653241 00000 н.
0000653430 00000 н.
0000653482 00000 н.
0000653675 00000 н.
0000653727 00000 н.
0000653930 00000 н.
0000653982 00000 н.
0000654099 00000 н.
0000654151 00000 п.
0000654272 00000 н.
0000654324 00000 н.
0000654461 00000 н.
0000654513 00000 н.
0000654626 00000 н.
0000654678 00000 н.
0000654730 00000 н.
0000654782 00000 н.
0000654908 00000 н.
0000654960 00000 н.
0000655096 00000 н.
0000655148 00000 н.
0000655257 00000 н.
0000655309 00000 н.
0000655439 00000 н.
0000655491 00000 н.
0000655599 00000 н.
0000655651 00000 н.
0000655703 00000 н.
0000655755 00000 н.
0000655847 00000 н.
0000655899 00000 н.
0000655991 00000 н.
0000656043 00000 н.
0000656135 00000 н.
0000656187 00000 н.
0000656279 00000 н.
0000656331 00000 п.
0000656423 00000 н.
0000656475 00000 н.
0000656567 00000 н.
0000656619 00000 н.
0000656711 00000 н.
0000656763 00000 н.
0000656855 00000 н.
0000656907 00000 н.
0000656999 00000 н.
0000657051 00000 н.
0000657143 00000 н.
0000657195 00000 н.
0000657287 00000 н.
0000657339 00000 н.
0000657431 00000 н.
0000657483 00000 н.
0000657575 00000 н.
0000657627 00000 н.
0000657719 00000 н.
0000657771 00000 н.
0000657863 00000 н.
0000657915 00000 н.
0000658007 00000 н.
0000658059 00000 n
0000658151 00000 n
0000658203 00000 n
0000658295 00000 n
0000658347 00000 n
0000658439 00000 n
0000658491 00000 n
0000658583 00000 n
0000658635 00000 n
0000658687 00000 n
0000658836 00000 n
0000658884 00000 n
0000659058 00000 n
0000659172 00000 n
0000659223 00000 n
0000659375 00000 n
0000659540 00000 n
0000659639 00000 n
0000659690 00000 n
0000659945 00000 n
0000660044 00000 n
0000660095 00000 n
0000660280 00000 n
0000660379 00000 n
0000660430 00000 n
0000660631 00000 n
0000660730 00000 n
0000660781 00000 n
0000661012 00000 n
0000661126 00000 n
0000661177 00000 n
0000661289 00000 n
0000661596 00000 n
0000661695 00000 n
0000661746 00000 n
0000661975 00000 n
0000662074 00000 n
0000662125 00000 n
0000662356 00000 n
0000662468 00000 n
0000662518 00000 n
0000662628 00000 n
0000662865 00000 n
0000662977 00000 n
0000663027 00000 n
0000663157 00000 n
0000663322 00000 n
0000663434 00000 n
0000663484 00000 n
0000663594 00000 n
0000663779 00000 n
0000663876 00000 n
0000663926 00000 n
0000664213 00000 n
0000664325 00000 n
0000664375 00000 n
0000664485 00000 n
0000664790 00000 n
0000664902 00000 n
0000664952 00000 n
0000665062 00000 n
0000665313 00000 n
0000665425 00000 n
0000665475 00000 n
0000665585 00000 n
0000665808 00000 n
0000665952 00000 n
0000666002 00000 n
0000666146 00000 n
0000666196 00000 n
0000666246 00000 n
0000666296 00000 n
0000666346 00000 n
0000666396 00000 n
0000666446 00000 n
0000666496 00000 n
0000666546 00000 n
0000666596 00000 n
0000666646 00000 n
0000666696 00000 n
0000666746 00000 n
0000666873 00000 n
0000666923 00000 n
0000667048 00000 n
0000667098 00000 n
0000667148 00000 n
0000667198 00000 n
0000667248 00000 n
0000667299 00000 n
0000667350 00000 n
0000667401 00000 n
0000667452 00000 n
0000667503 00000 n
0000667554 00000 n
0000667605 00000 n
0000667656 00000 n
0000667707 00000 n
0000667830 00000 n
0000667881 00000 n
0000668016 00000 n
0000668067 00000 n
0000668118 00000 n
0000668232 00000 n
0000668281 00000 n
0000668399 00000 n
0000668449 00000 n
0000668602 00000 n
0000668652 00000 n
0000668773 00000 n
0000668823 00000 n
0000668956 00000 n
0000669006 00000 n
0000669181 00000 n
0000669231 00000 n
0000669378 00000 n
0000669428 00000 n
0000669591 00000 n
0000669641 00000 n
0000669804 00000 n
0000669853 00000 n
0000670040 00000 n
0000670089 00000 n
0000037347 00000 n
трейлер
] >>
startxref
0
%% EOF

13517 0 obj
> поток
x}iXW= P@ԭaQڸhm\hPDEKkT}TD\kqiwmmZwΙl]ea8s{_

.
