Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года. Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков. Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Типы газовых котлов

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

• Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз. По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
• Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом. Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

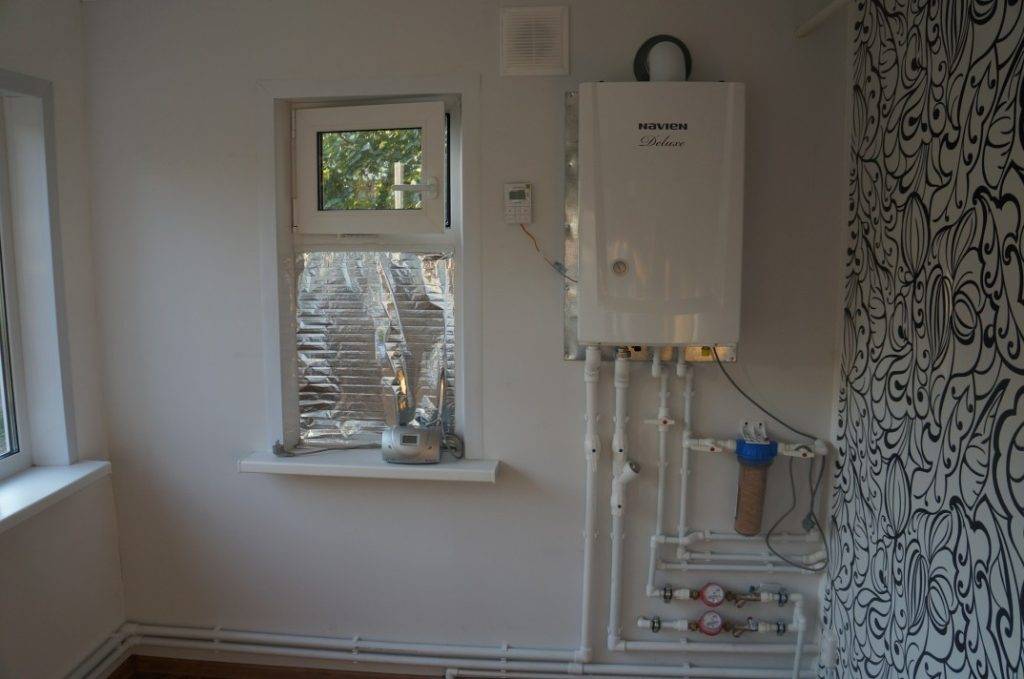

Смонтированное оборудование в котельной

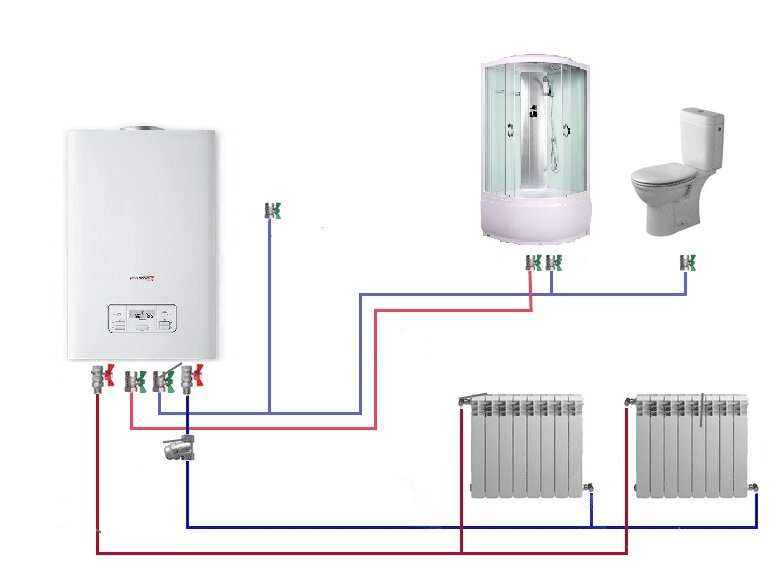

Схема подключения двухконтурного газового котла к системе устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01. 2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

• Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.
• Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

• Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
• В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
• Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения. Сечение дымохода рассчитывается инженерами по специальной формуле.
• Труба должна быть выше конька скатной кровли минимум на 500 мм.
• Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
• К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
• В котельной должен стоять датчик контроля уровня газа с сиреной.
• На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

• В котельную подводится труба ХВС как средство первичного пожаротушения.
• Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
• Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.
• При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства – бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

• Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
• Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
• Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
• Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
• Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
• Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
• При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

Схемы подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого одноконтурного оборудования. Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

• Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Настройка настенного котла

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

• По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Подключение двухконтурного газового котла в частном доме к энергоносителю осуществляют с помощью гибких шлангов с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
• Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

• После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
• Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжают расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

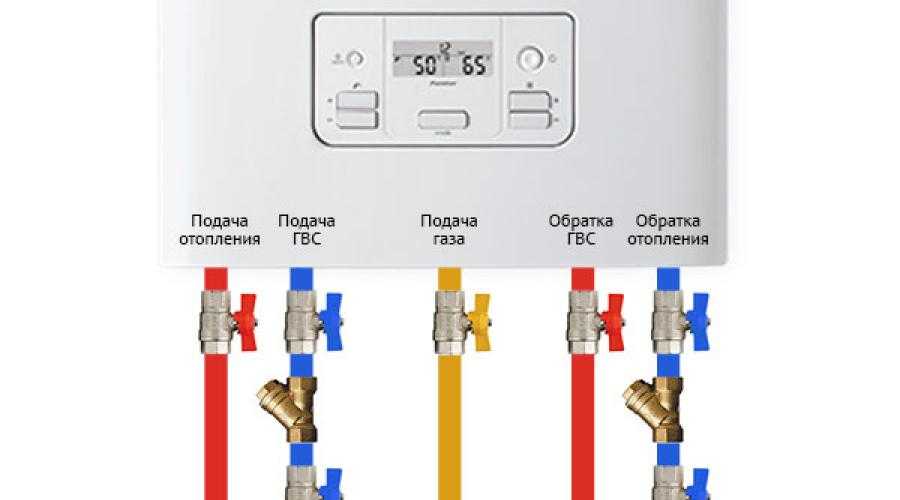

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

• Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

• На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
• Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
• На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
• Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
• При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм., в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда подключение двухконтурного газового котла к системе завершено, ее заполняют теплоносителем, и оборудование включают в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

В видео рассказывают о схеме подключения двухконтурного газового котельного оборудования к системе отопления

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации схема подключения двухконтурного газового настенного котла в частном доме должна включать в себя накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится в несколько этапов:

• Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
• Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
• Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
• Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
• Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
• Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровой кран на патрубке

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

В ролике перечисляют особенности подключения двухконтурного котла и бойлера косвенного нагрева для совместной работы

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

• Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
• Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

• Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
• В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
• Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
• ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
• После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

В видео рассматривают схемы обвязки котлов при их подключении к силовой электрической сети

Стабилизатор напряжения

Рекомендации по подключению двухконтурного котла

Чтобы схема подключения двухконтурного газового котла к системе отопления и ГВС в частном доме эксплуатировалась без сбоев, при подключении требуется исключить все возможные ошибки:

• Монтаж напольных или настенных устройств следует проводить таким образом, чтобы со всех сторон к оборудованию был обеспечен подход для возможности обслуживания.
• Обвязка контура отопления и системы ГВС проводится специальными ПВХ или металлическими трубами, которые рассчитаны на повышенные температуры.
• Все резьбовые соединения должны быть герметичны и не подтекать даже при изменении температуры с неизбежным линейным расширением материала.
• Внутренние стенки дымохода должны быть гладкими и ровными, во избежание скопления конденсата при работе котла в холодное время года. Сечение трубы подбирается таким образом, чтобы тёплые потоки из отработанных газов не опрокидывались на выходе.
• Бойлер косвенного нагрева следует монтировать в непосредственной близости от газового котла, чтобы исключить большие теплопотери при движении теплоносителя.

Дымоход для газового котла

• Для простоты эксплуатации, в систему следует внедрить модуль диспетчеризации, обеспечивающий дистанционной контроль за переключением режимов из любой точки мира.
• При подключении не следует ставить больше количество фитингов и поворотов, так как каждый из них заужает условный проход и вызывает сопротивление на пути движения жидкой среды.
• Избегать образования воздушных пробок в системе. Для этого в каждой потенциально опасной точке ставится автоматический воздухоотводчик.
• На магистрали подпитки следует установить систему многоступенчатой очистки поступающей воды по технологии обратного осмоса. В таких случаях исключается наличие известковых отложения и твёрдых примесей, дающих осадок в процессе эксплуатации.

При наличии возможности верным решением будет обращение к профессионалам из подрядной организации с заключением соответствующего договора. В таких случаях производитель работ после монтажа обеспечивает пуско-наладку системы и предоставляет длительную гарантию.

В видео рассказывают о разнице между одноконтурными и двухконтурными газовыми котлами

Система обратного осмоса

Улучшение работы систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

• На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
• Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
• Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

• По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
• Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
• Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

В видео подробнее о корректном подключении двухконтурного газового котельного оборудования

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

Почему вы решили выбрать двухконтурный газовый котел? На какие характеристики модели обращали наибольшее внимание при выборе? Столкнулись ли вы с какими-либо сложностями при установке и эксплуатации оборудования?

Автор

Руслан Темченко

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Правила и основные требования к установке газовых котлов

19 квітня 2017 року

Надоели постоянные перебои с горячим водоснабжением? Нет нормально функционирующей системы центрального отопления? Это не проблема.  Газовый котел — это превосходная альтернатива централизованной отопительно системе.

В зависимости от того, какие цели должен выполнять прибор, отопительные котлы на газу делятся на два типа: одноконтурные и двухконтурные. Модели с одним контуром предназначены исключительно для обогрева помещения, а двухконтурные газовые котлы могут одновременно выполнять как функцию отопительного прибора, так и источника постоянного горячего водоснабжения.

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен.

Читать: Как выбрать парапетный газовый котел?

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

1.
   Необходимо подписать контракт на индивидуальную поставку газа для застройщика
2.
   Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
3.
   Все работы по установке газового оборудования должны проводиться специалистами.
4.
   После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
5.
   Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
6.
   Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
7.
   В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната — в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

Для просчета объема помещения под установку газового котла, необходимо учесть общую тепловую мощность как самого агрегата, так и водонагревателей — проточных и емкостных.

Обратите внимание, что в техпаспорте на газовый котел помещение для установки котла должно именоваться как котельная либо же топочная.

Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице.

Однако, существуют и исключения: для котлов с камерой сгорания закрытого типа размеры топочной могут быть любого размера и не являются нормированными. Помимо этого, для такого типа котлов не обязательно наличие в помещении оконного проема.

Для остальных же типов наличие хорошей вентиляции обязательно. Во-первых, воздух необходим для того, чтобы прогорало не менее 2,5газа в час, от этого зависит мощность котла. А во-вторых, если воздуха подается недостаточно, газ сгорает не полностью и образуется вредное для здоровья вещество, при вдыхании которого в течение 15 минут наступает летальный исход.

Читать: Как выбрать напольный газовый котел?

Требования к стенам в помещении для установки газового котла:

•
  расстояние между котлом и стеной должно быть не менее 10 см;
•
  стены в помещении, предназначенном для установки газового отопительного котла должны быть из не воспламеняющегося материала;
•
  в случае если материал, из которого выполнены стены в помещении, относится к категории горючих веществ, то допускается установка специального пласта из защитного материала.

Как установить газовый котел в доме: обязательные требования к монтажу

1.
   Помещение, в котором будет установлен газовый котел должно иметь общую квадратуру не менее 4, а высота потолков должна быть минимум 2,5 м.
2.
   Дверной проем в помещении, предназначенном для установки котла, должен быть не меньше 80см.
3.
   Наличие окон в помещении, где установлен газовый котел обязательно. Размеры и количество окон зависят от квадратуры помещения — на 10 кв.м должно приходиться не менее 0,3 кв.м окна.
4.
   В помещении обязательно должна быть обеспечена хорошая система вентиляции, поскольку для горения газа необходим постоянный приток воздуха. Рассчитать, какой должно быть отверстие для подачи кислорода несложно: на 1 кВт мощности прибора должно приходить не менее 8 кв.см ширины отверстия воздуховода.
5.
   Все газопроводные трубы должны быть исключительно металлическими, использование других материалов допускается лишь для подключения потребителей.
6.
   Диаметр дымоходной трубы должен напрямую зависеть от мощности отопительного котла: для котлов мощностью 30 кВт, сечение дымоходной трубы составляет 13 см, а при номинальной мощности агрегата в 40 кВт, диаметр трубы составит 17 см.
7.
   Размеры дымоходной трубы должны быть не меньше размеров отверстия, при помощи которого она соединяется с котлом.
8.
   Часть дымохода, которая находится снаружи, должна возвышаться над крышей как минимум на 50 см.
9.
   На случай утечки в помещении для отопительного котла должен быть установлен анализатор газа, а также клапан для остановки подачи газа.
10.
    На всех устройствах должны быть установлены счетчики для контроля расхода топлива.
11.
    Вентиляционная система должна быть установлена в верхней части помещения.
12.
    Место установки отопительного оборудования зависит от количества квартир в доме: если дом одноквартирный, то оборудование устанавливается в подвале, если же монтаж будет произведен в многоэтажном доме с большим количеством квартир, то установка оборудования в подвальном помещении строго запрещена.
13.
    Система подачи электричества отопительного газового котла обязательно должна иметь токовую и теплоизоляцию.

Читать: Как выбрать газовый котел для отопления частного дома

• Каталог (PDF)
• Прайс-лист (30.09.2022)

особенности устройства и выбор

С точки зрения стоимости энергоресурсов и простоты обслуживания оптимальным решением из всех вариантов устройств для отопления дома можно назвать газовое оборудование.

Если необходимо не только отапливать помещение, но и обеспечивать дом горячей водой, то оптимальным выбором станет двухконтурный напольный газовый котел, способный обслуживать как компактные дома, так и просторные квартиры.

Перед покупателем стоит трудная задача. Согласитесь, ориентироваться в многообразии предложений производителей отопительных агрегатов достаточно сложно.

Мы поможем вам разобраться в устройстве и особенностях работы разных моделей, обозначим основные параметры грамотной покупки, а также дадим практические рекомендации по выбору газового котла.

Содержание статьи:

• Конвекционный или конденсационный котел?
• Тип питания: энергонезависимый или нет
• Принцип нагрева: проточный или накопительный
• Материалы теплообменника: что лучше
  • Стальной теплообменник вариант
  • Copper type heat exchanger
  • Cast iron heat exchanger boilers
• Selection of equipment by type of smoke exhaust
  • Chimney type boilers
  • Parapet boiler: design features
  • Turbocharged heating boilers
• Double-circuit boiler способы розжига
• Применение теплоносителей в котлах
• Как подобрать мощность двухконтурного котла
  • Формула расчета мощности
  • Функция автомоделирования
• На что еще нужно обратить внимание
• Выводы и полезное видео по теме

Конвекционный или конденсационный котел?

Что нужно знать о характеристиках такого оборудования, его конструкции и особенностях эксплуатации, попробуем разобраться.

Котлы конвекционные газовые напольные используют для нагрева теплоносителя тепло, получаемое за счет энергии, которая выделяется при сгорании газа. При этом большое количество тепла вместе с паром и дымовыми газами уходит в атмосферу.

КПД конвекционных газовых котлов выражается коэффициентом полезного действия и часто не превышает 85-90%

Хотя конвекционные котлы не считаются самыми эффективными, с точки зрения экономии их существование на рынке отопительного оборудования оправдывает ряд преимуществ. К ним относятся простота конструкции, приемлемая стоимость, компактные размеры, простота монтажа и ремонта.

Конденсационные котлы считаются самыми экономичными и эффективными — они на 20% эффективнее конвекционных отопительных приборов. Более высокая эффективность достигается благодаря дополнительному теплообменнику, который также использует энергию пара (+)

Одним из недостатков конденсационных котлов является относительно высокая стоимость. Последний фактор, однако, быстро окупается, так как происходит заметное снижение расхода газа. Во-вторых, сложность утилизации конденсата, который нельзя легко слить в септик, чтобы не уничтожить бактерии, перерабатывающие сточные воды.

Принцип работы конденсационного двухконтурного котла позволяет снизить расход газа, получить гораздо больше энергии при равном расходе топлива (+)

Тип питания: энергонезависимый или нет

Принцип работы энергозависимого котла следующий: установленная автоматика определяет с помощью датчиков включение системы ГВС или снижение температуры в контур отопления и включает отопление.

Теплоноситель, проходя через теплообменник, нагревается до необходимой температуры и подается в систему отопления или контур горячего водоснабжения с помощью .

Понятно, что энергозависимое устройство будет потреблять электричество. Для снижения его расхода лучше выбирать модели с классом энергопотребления А++. Но, помимо энергопотребления, необходимо учитывать затраты на ремонт, замену запчастей, автоматику.

Например, выход из строя электронных плат – довольно частое явление, ремонт стоит дорого, а замена детали на новую обойдется почти в половину стоимости самого котла.

Энергозависимые котлы более технологичны, они поддерживают температуру в определенном режиме, экономят больше газа

А вот энергонезависимые модели можно назвать наиболее приспособленными к условиям, когда электричество отключено, а колебания энергии заставляют переживать о целостности автоматики.

Принцип нагрева: проточный или накопительный

Проточный принцип отопления может осуществляться двумя типами теплообменников:

• раздельный;
• битермический.

Оба они имеют как преимущества, так и недостатки, поэтому выбор может зависеть только от покупателя оборудования и его предпочтений.

Теплообменник раздельный Котел имеет первичный (предназначен для отопления) и вторичный (используется для нагрева воды) теплообменник. Вторичный теплообменник имеет встроенный контур, служащий для нагрева нагреваемой воды, отбирая теплоту теплоносителя теплоносителя.

Этот тип котла не может одновременно работать в режиме отопления и нагрева воды: как только включается одна система, работа второй приостанавливается.

Недостатком проточных двухконтурных напольных котлов является перерасход холодной воды, которую придется сливать до поступления теплой воды в кран. Кроме того, при использовании воды из двух и более точек одновременно давление в системе ГВС будет неравномерным, как и температура воды в кранах (+)

В битермических теплообменниках вода нагревается горелкой, расположенной в трубе, проходящей внутри основного теплообменника. В таком оборудовании вода нагревается гораздо быстрее. Такие котлы компактнее и дешевле.

Существенным недостатком битермических котлов является перепад температур на ГВС. Это приводит к тому, что сразу после открытия крана может пойти очень горячая вода.

Для тех домов, где потребление не такое большое, работа двухконтурных котлов вполне способна обеспечить минимальные потребности в теплой воде. Но если потребление планируется в больших количествах, то лучше предусмотреть более мощный вариант – бойлер с подключенным бойлером, в котором будет накапливаться определенный запас горячей воды (+)

Двухконтурные напольные газовые котлы со встроенным баком, в отличие от проточных моделей, могут обеспечить полноценную подачу воды. Объем баков варьируется от 25 до 60 литров. Для обогрева больших объемов используют устройства с большой мощностью. Еще больше увеличить производительность можно с помощью котлов, объединенных в каскады.

Материалы теплообменника: что лучше

Теплообменник играет одну из главных ролей в конструкции газового отопительного прибора – по нему циркулирует теплоноситель. Наиболее распространенными материалами, используемыми при изготовлении теплообменников для газовых котлов, являются медь, чугун, сталь.

Теплообменник стальной вариант

Самый дешевый и, как следствие, востребованный материал для теплообменника – сталь. Поэтому его активно используют отечественные производители с целью удешевления конечного продукта. В отличие от чугуна, ему не свойственна хрупкость.

По сравнению с чугуном сталь значительно легче, но по сравнению с медью значительно превышает ее вес и утяжеляет конструкцию котла.

Стальной теплообменник быстро нагревается и остывает. Помимо удобства, это приводит к негативным последствиям – «усталость» металла вызывает повреждения. Недостатком стали также является ее подверженность коррозии.

В процессе эксплуатации стальной теплообменник подвергается коррозии как внутри, так и снаружи. Со временем это приводит к его разрушению.

Теплообменник медного типа

Материал обладает многими положительными свойствами — коррозионная стойкость, небольшой объем, низкая инерционность. Благодаря своей компактности и небольшому весу медь активно используется для производства легких настенных котлов.

Отсутствие коррозии — одно из основных качеств отопительного оборудования, предназначенного для нагрева технической воды

Производители современного отопительного оборудования давно опровергнуты производителями современного отопительного оборудования — мощность горелки снижена на 30%, что снижает тепловое воздействие на металл и хорошо сказывается на продолжительности работы.

Чугунные теплообменники котлов

Основное качество чугуна, на которое следует обратить внимание, — инертность. Материал долго нагревается и долго остывает, что повышает эффективность теплопередачи.

Эту инерцию можно считать как положительным качеством, так и отрицательным — в случае резкого потепления на улице котел будет длительное время поддерживать высокую температуру в системе отопления.

Чугунный котел весит в два раза больше стального, поэтому конструкция котла выполнена секционной, чтобы его было удобно доставлять, собирать и ремонтировать

Чугун подвергается сухой и мокрой коррозии. Последний способствует появлению ржавчины, но из-за толстых стенок процесс коррозии затягивается надолго.

К недостаткам чугунных котлов относится хрупкость материала, что проявляется в результате неправильной эксплуатации — перепадов температур, механических повреждений при транспортировке и монтаже.

Подбор оборудования по типу дымоудаления

Способ отвода дымовых газов является одним из важнейших факторов при выборе газового оборудования. Это напрямую влияет на выбор модели, и возможность ее установки в том или ином помещении. Поэтому важно изучить возможные варианты дымоудаления и выбрать оптимальный.

Котлы дымоходные

Процесс горения в котлах дымохода обеспечивается естественной тягой, в которой используется воздух из помещения. Необходимое количество воздуха поступает через открытую камеру сгорания.

Минусы каминных напольных котлов двухконтурного типа:

• КПД на несколько процентов ниже, чем у турбированного газового оборудования — часть тепла уходит в трубу вместе с дымом.
• Дополнительные расходы на . Если все сделано правильно, в соответствии с законодательными нормами, то нужно получить дополнительное разрешение, установить датчик, измеряющий уровень углекислого газа, ежегодно приглашать специалиста для проведения осмотра.
• Активная конденсация — Современное оборудование имеет более высокий КПД и дает небольшую температуру выхлопа на выходе. В результате, особенно если дымоход не очень утеплен, образуется конденсат, что приводит к быстрому разрушению стенок дымохода.
• Необходимость адекватной вентиляции . В результате горения теплый воздух из помещения затягивается в дымоход. При наличии дымоходного котла обязательно необходимо предусмотреть принудительную вентиляцию.

В связи с особенностями механизма действия и работы отдельный .

Преимущества оборудования:

• относительно невысокая стоимость устройства;
• более простая конструкция, которую легче и дешевле обслуживать;
• возможность вывода продуктов горения на большее расстояние от дома.

Благодаря своей стоимости, долговечности и простоте эксплуатации напольные котлы пользуются большой популярностью.

В случаях, когда в доме уже есть готовый дымоход, правильно установленный и работающий, специалисты советуют не тратиться на более дорогие модели и ставить обычное стационарное оборудование с подключением к дымоходу, с открытой камерой сгорания.

Дымоход можно вывести в стену или через крышу. При установке необходимо обеспечить его правильную и безопасную сборку (+)

Котел «Парапет»: конструктивные особенности

Котлы «Парапет» можно выделить в отдельную категорию оборудования по месту их размещения, но они также имеют особенность, связанную с выводом продуктов сгорания. От стационарных газовых котлов они отличаются необходимостью подключения коаксиальной трубы для отвода дыма.

Коаксиальная система выглядит как труба, которая находится в трубе. Дымовые газы отводятся через внутреннюю часть, а воздух засасывается снаружи через наружную часть.

Котлы Парапет можно устанавливать в помещениях любого назначения, даже в квартире многоэтажного дома (при наличии разрешения) и в любом месте — на подоконнике или под ним, вместо батареи. Единственное ограничение в этом случае – длина горизонтального участка трубы не должна превышать 3 м.

По своим характеристикам и конструктивным особенностям напоминают навесное оборудование, но в отличие от них достаточно неприхотливы в эксплуатации (+)

Котлы отопления турбированные

Иногда из-за отсутствия дымохода или архитектурных особенностей здания установка дымоходного оборудования невозможна. Тогда в качестве отопительного прибора используется турбированный котел.

Это устройство, в котором процесс сжигания топлива осуществляется в закрытой камере, а дымовые газы выбрасываются принудительно с помощью встроенной турбины, скорость вращения которой можно регулировать — устанавливать на оптимальное давление .

При использовании правильных настроек турбированного котла достигается максимальная переработка топлива и повышение КПД. Это приводит к значительной экономии газа (+)

Недостатки турбированных двухконтурных котлов напольного типа:

• другая точка расходов при поломке турбины;
• незначительный, но дополнительный шум, издаваемый вентилятором;
• увеличение энергопотребления.

По сравнению с дымоходными котлами турбинные потребляют примерно на 50 Вт больше.

Преимущества оборудования:

1. Универсальность применения — котел можно установить практически в любом помещении (частный дом, квартира).
2. Нет доступа к открытому источнику огня , снижает вероятность попадания угарного газа в дом.
3. Нет необходимости устанавливать дымоход . Турбинный котел имеет высокую стоимость, но за счет того, что не требует установки дымохода, его монтаж обходится значительно дешевле. Экономия на покупке труб и стоимости монтажных услуг намного превышает затраты на более дорогое оборудование.
4. Котел не забирает воздух из помещения , а это значит, что потери тепла снижены. Он берет воздух для поддержания горения с улицы. Поэтому не требует оборудования в помещении приточной вентиляции (хотя в ряде случаев при замене дымоходных котлов на турбинные отсутствие дополнительной вентиляции приводит к ухудшению воздухообмена и повышению влажности в доме).

Существуют различия между разными типами котлов, но в целом все они рассчитаны на безопасную эксплуатацию и достаточно высокий КПД. Выбор модели больше зависит от финансовых возможностей и конкретных условий эксплуатации.

Способы розжига двухконтурного котла

Без системы автоматического розжига мало кто представляет себе комфортное использование газового отопительного оборудования. Есть два совершенно разных принципа, которые можно применять как для электрозависимых, так и для полностью автономных котлов – электрический и пьезорозжиг.

Блок автоматики пьезорозжига двухконтурного газового котла имеет простую конструкцию и напоминает устройство газовой зажигалки (+)

Способ пьезорозжига действует по тому же принципу, что и розжиг в зажигалке — нажатие на кнопку приводит к появление искры, запускающей процесс горения. В дальнейшем контроль за тем, чтобы пламя не погасло, осуществляется с помощью термопары.

Элемент нагревается горелкой, создавая ток, который удерживает электромагнитный клапан от захлопывания. Во время временного приостановки работы котла фитиль все равно остается зажженным.

Пьезорозжиг часто используется в энергонезависимых котлах и является, по сути, полуавтоматической системой. При отключении газа горелка гаснет, а клапан закрывается, прекращая дальнейшую подачу газа. Вы можете снова запустить котел, нажав на кнопку.

Электроподжиг обеспечивает полную автоматизацию — запуск нагревательного устройства происходит при появлении искры, а контроль пламени осуществляется с помощью блока управления ионизацией. При отключении электричества срабатывает автоматика, она перекрывает газ, а при включении запускает котел.

В таких устройствах нет необходимости в постоянно горящем запальном фильтре, а это существенная экономия газа. Устранить зависимость электророзжигового котла от электропитания можно с помощью аккумуляторов.

Использование теплоносителей в котлах

Если на даче или в частном доме планируется нерегулярное проживание или частые и длительные отъезды, а слив и продувка жидкости из системы не рассматривается как приемлемый вариант, то необходимо для предотвращения замерзания.

Это можно сделать, добавив в охлаждающую жидкость антифризы — вещества, которые не замерзают до определенной отрицательной температуры, а в случае еще более низких температур не затвердевают, а превращаются в гелеобразное вещество, не увеличиваясь в объеме.

Не рекомендуется использовать антифриз в двухконтурных напольных котлах, работающих на газе, в большинстве случаев (для одноконтурных котлов эти нормы менее жесткие). В инструкции четко указано, что должна быть вода.

Если пользователь на свой страх и риск заливает в систему отопления не подготовленную воду, а любой другой раствор, то возникающие при этом проблемы не относятся к гарантийным случаям

Некоторые производители указывают конкретную марку антифриза, которая можно использовать для заливки в систему отопления. Например, производитель оборудования Viessmann рекомендует использовать охлаждающую жидкость марки Antifrogen .

Другие указывают, что в виде исключения можно использовать антифриз, если его производитель гарантирует, что продукт не наносит вреда компонентам и материалам котла, в частности теплообменнику. Следует учитывать, что для конкретной модели может подойти одна охлаждающая жидкость и не подойти к другой.

Поэтому, если важно, чтобы в качестве теплоносителя в системе отопления использовался антифриз, необходимо перед покупкой выяснить, возможно ли это, и если да, то какой марки охлаждающей жидкости разрешено использовать для конкретной марки и модель котла.

Как выбрать мощность двухконтурного котла

Одним из важнейших показателей, на который следует обращать внимание при покупке газового отопительного оборудования, является мощность.

Следует учитывать, что слишком мощный котел приведет к перерасходу газового топлива, а недостаточная мощность прибора не сможет обеспечить комфортный температурный режим, либо оборудование будет работать на пределе своих возможностей. способности и быстро выйдет из строя.

Фотогалерея

Фото

Напольные газовые котлы – мощное оборудование, не рассчитанное на отопление одной квартиры. Обычно обслуживают производственный объект, торговое учреждение или многоквартирный дом от нескольких потребителей

В отличие от одноконтурных установок, работающих в отопительный сезон, двухконтурные работают круглогодично. Следует отметить, что максимальный нагрев воды в любой сезонный период не должен превышать предела 80º

Необходимо помнить, что при нагреве воды в двухконтурном котле задействован не отопительный контур, а его износ все же связан с подготовкой санитарной воды. Если сокращение срока службы играет роль, то лучше приобрести одноконтурный вариант + котел или колонка

Если решено приобрести двухконтурный котел, обслуживающий отопление горячей водой, то мощность, рассчитанную на теплоснабжение, следует увеличить на 20%

Турбированные газовые котлы как напольного, так и настенного исполнения гораздо безопаснее и надежнее в эксплуатации, но по цене значительно опережают атмосферные

Практически все напольные модели газового оборудования оснащены выносной или встроенной автоматикой, прерывающей подачу газа в случае опасности. Его наличие увеличивает стоимость юнитов на

По принципу регулирования мощности наиболее экономичными считаются двухступенчатые модели и котлы с плавной модуляцией. Они снижают расход топлива в зависимости от реальных потребностей.

Требование к напольному газовому котлу – отдельная котельная. Допускается установка в подсобных помещениях с обязательным наличием открывающихся окон или не менее окон

Напольный котел на лестничной площадке

Круглогодичная работа оборудования

Одноконтурная модель в паре с котлом

Домохозяйство

Газовое турбированное исполнение

Автоматика газового котла

Наиболее экономичное решение

Расположение котла в отдельном помещении

Формула расчета мощности

Рядовому пользователю вряд ли удастся добиться точности расчеты, но можно попытаться получить приблизительные цифры. За основу необходимо взять удельную мощность отопительного прибора, рассчитанную для конкретного региона, умножить на площадь отапливаемого помещения и разделить на 10,9.0003

Удельная мощность котла рассчитывается отдельно для каждого региона. Чтобы узнать показатель для конкретного помещения, необходимо воспользоваться формулой (+)

Полученный результат и есть требуемая мощность котла в идеальных условиях.

В зависимости от особенностей помещения необходимо внести изменения:

• для помещений высотой более 2,8 м, на каждые 10 см указанного выше количества необходимо увеличить исходное значение на 3% ;
• две стены, выходящие на улицу, означают, что необходимо увеличить вместимость на 15%;
• неотапливаемое помещение сверху требует увеличения на 12%, снизу — на 7%;
• если от всей площади помещения остекление занимает более 8 %, то за каждое превышение 1 % прибавляется 1 % мощности;
• Наружная дверь, которая систематически открывается, увеличивает потери тепла на 15 %.

При покупке двухконтурного напольного газового котла, будь то напольный или , нужно добавить еще 20%. После всех расчетов также рекомендуется добавить небольшой запас по мощности — так нагрузка на устройство будет меньше и оно прослужит дольше.

Функция автомоделирования

Лучше, чтобы котел не только подбирался по уровню мощности, но и имел функцию его регулировки. Различают устройства с одноступенчатой, двухступенчатой ​​и имитационной мощностью. Модели последних двух типов более эффективны в эксплуатации, так как имеют возможность регулировки.

Поскольку потребность в максимальной работе составляет не более трети зимнего сезона, возможность регулировки позволяет значительно сэкономить на отоплении и продлить срок службы котла

Если котел имеет автоматическую регулировку мощности, то он не просто включается и выключается в момент достижения заданной температуры, он самостоятельно снижает мощность до минимума.

Если работа в режиме минимальной температуры избыточна, то только тогда устройство переходит в двухпозиционный режим.

Автоматическое моделирование энергопотребления увеличивает энергосбережение, эффективно влияет на долговечность оборудования и повышает комфорт пользователя.

На что еще нужно обратить внимание

Помимо мощности, масса технических характеристик котлов влияет на работу системы газового отопления.

Больше внимания следует уделить следующим параметрам:

1. Количество потребляемого газа Напольный двухконтурный газовый котел. Выбрать экономичную модель можно, сравнив изделия одинаковой мощности.
2. Эффективность . Один из важнейших показателей, влияющих на экономное использование энергоресурсов. Ведущие производители газового оборудования достаточно успешно работают над ее повышением – в современных устройствах она достигает порядка 100 %.
3. Производительность контура горячей воды . Показатель может быть от 2,5 до 30 л/мин.
4. Потребляемая мощность в энергозависимом оборудовании. В среднем котлы могут потреблять около 2 кВт в сутки. Около 60 кВт в месяц
5. Показатели максимальной температуры . В системе ГВС они составляют около 55°С; в контуре отопления — до 90°С.
6. Давление воды . Значения в контуре отопления достигают 10 бар.

Только тщательное изучение и сравнение характеристик, отзывы пользователей, продавцов, представителей монтажных и ремонтно-эксплуатационных служб, работающих с газовыми котлами, помогут определить производителя качественного оборудования среди множества брендов, представленных на рынке.

Следует помнить, что экономия на стоимости котла может обернуться затратами на электроэнергию и ремонт, а высокая цена не всегда соответствует объективной себестоимости и включает надбавку за марку

Дополнительные рекомендации по выбору, оценка технических и эксплуатационных характеристик разных моделей, а также обзор лучших газовых котлов даны в статьях:

Выводы и полезное видео по теме

Принцип работы эксплуатации двухконтурного газового котла:

Как выбрать газовый котел:

Выбор устройства для отопления частного дома – ответственная и серьезная задача. Бывает так, что доверив продавцам газовое оборудование, приходится расплачиваться за чужие ошибки или «выручать» продавцов морально устаревшего оборудования.

В итоге вы получаете совсем не то или не совсем то, что ожидаете получить. Зачастую слишком поздно приходит понимание того, что разбираться во многих характеристиках двухконтурных напольных газовых котлов, их конструктивных особенностях и параметрах работы системы, прежде всего, придется самому.

Есть опыт эксплуатации двухконтурного напольного газового котла? Расскажите, какую модель вы используете для отопления дома, в чем особенности ее работы. Поделитесь своими впечатлениями от эксплуатации оборудования с нашими читателями. Вы можете задавать вопросы и оставлять комментарии к статье в форме ниже.

Двухконтурный газовый котел — принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром — возможность одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только полной исправностью и слаженностью работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового котла отопления

Рассмотрим типовую схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30 :

Котел Saunier Duval Themaclassic F 30 (схема )

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый агрегат. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А — Подвод воды из системы отопления. Б — холодная вода. C — Выход воды в систему отопления. D — выход ГВС. Электронный газ.

Принцип работы двухконтурного котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попаданию теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «агрессии» «агрессивной» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды — но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения газовая горелка нагревается теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Атмосферные котлы отопления оснащены обычной металлической трубой, а турбированные модели – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Монтаж отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.



   Рекомендуется установить фильтр на входе в котел (обратка) для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка … Электрическую часть крайне желательно подключать к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 — отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру — подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел отключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, и датчик протока подает сигнал на контроллер. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

Количество приготовленной горячей воды в единицу времени зависит от мощности водонагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда отопительная система не нуждается в тепле.
2. Даже при самой малой мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченная по времени мощность горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Еще немного об особенностях работы

Трехходовой клапан служит для предотвращения попадания среды во второй контур. Таким образом удалось добиться подачи нагретой воды из котла в систему по одной линии (подача) и возврата по другой (обратка). Стоит обратить внимание на то, что двухконтурный настенный газовый котел устроен таким образом, что носитель движется по кругу, не образуя налета. Но это относится к первому теплообменнику. Во втором вода забирается из трубопровода. Как показывает практика, качество носителя часто оставляет желать лучшего. По этой простой причине имеет смысл установить перед носителями фильтры, которые будут удалять нерастворимые соединения.
