Как вырезать дыру под трубу в косой крыше для бани

Главная » Разное » Как вырезать дыру под трубу в косой крыше для бани

Проход дымохода через кровлю или крышу в бане: своими руками

От надежности проходного отверстия в крыше зависит пожарная безопасность, защита банного помещения от попадания влаги после осадков. Герметизация крыши от проникновения жидких веществ в местах состыковки со стенками дымохода производится при помощи эластичных лент, фартуков из металла. Комплексная изоляция обеспечивает большую надежность и герметичность. Перед началом строительных работ важно узнать, как своими руками сделать проход для дымохода через кровлю.

Принципы проектирования

Дымоход в банях монтируется для вывода вредных продуктов, оставшихся после перегорания топлива, обеспечения тяги в печи. Способ выведения трубы сквозь кровельное полотно выбирают при проектировании. Главное условие — крыша должна быть защищена от возможного возгорания, в особенности в местах соприкосновения с трубой. Через отверстие не должна просачиваться влага. Высота дымохода выбирается зависимо от расположения кровельного конька и требований СНиП:

  1. При расстоянии 150 см от самой высокой точки кровли, труба должна превышать высоту конька на 50 см.
  2. При 150–300 см труба может располагаться на одном уровне с коньком.
  3. При 300 см от конька под углом десять градусов проводится прямая линия. Ниже этой границы установка дымохода запрещена.

Проходной узел дымоотвода устанавливается в любом месте на крыше. Часто дымоход делают в месте наивысшей точки горизонтального ребра. Такой способ монтажа считается более простым, но стропильная система становится менее прочной, поскольку коньковая балка подвергается распиливанию. Чтобы ее укрепить, нужно установить дополнительные опоры по боковым сторонам конструкции.

Лучше размещать трубу недалеко от конькового элемента. Так обеспечивается защита дымохода от холода, и скопления конденсата.

Проем для выведения дымовыводящей системы может иметь квадратную, круглую, овальную и прямоугольную форму. Для защиты кровли от резкого нагревания устанавливают короб.

Вывод трубы через металлочерепицу

Для защиты соединения кровельной поверхности и печной дымоотводной конструкции производится крепление фартука.

Выведение кирпичного дымохода квадратной или прямоугольной конфигурации сквозь крышу проводится в соответствии с определенными правилами. Из-за нестандартных размеров таких дымоотводов часть покрывающих листов необходимо снять или вырезать отверстие большего диаметра. Для гидроизоляции используют эластичную ленту, одна сторона которой покрыта клеем. Один ее край приклеивается непосредственно на трубное основание, другой крепится к обрешетке крыши. Для фиксации с внешней стороны устанавливается металлическая планка, которую нужно закреплять дюбелями, выдерживающими высокую температуру. Стыки замазываются герметиком.

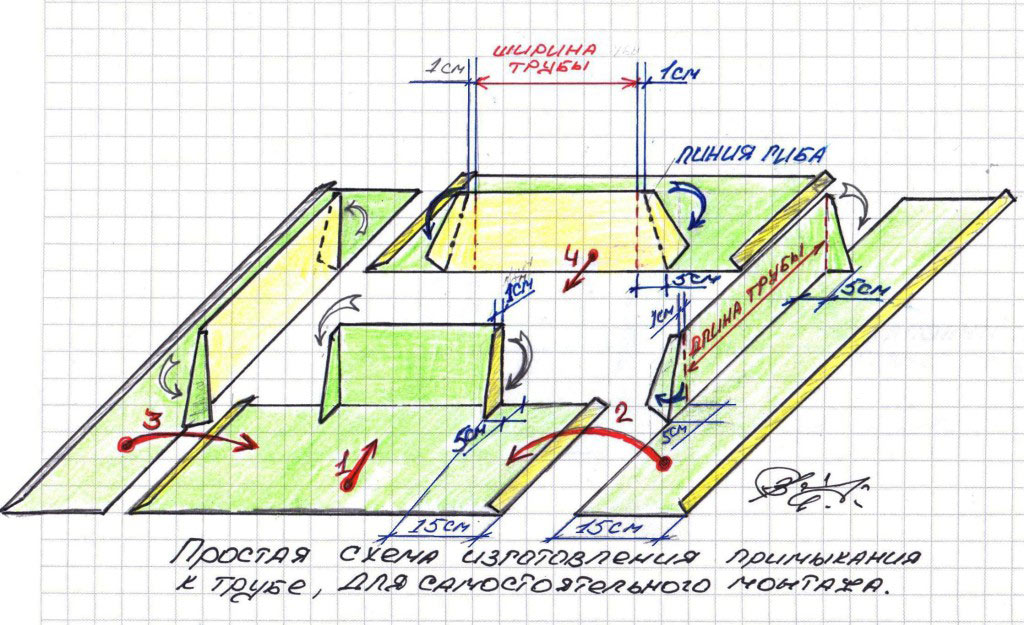

Фартук для трубы с квадратной, прямоугольной формой делается из металлического листа с гладкой поверхностью. По цвету он должен быть аналогичен покрытию, чтобы не выделяться. Верхнюю часть фартука нужно поместить под металлочерепичное покрытие, расположенного выше трубы. Так обеспечивается защита от стекания воды. Под фартуком иногда устанавливают галстук, защищающий проходное отверстие от осадков.

Выводить круглые дымоходные конструкции, сэндвич-трубы следует с использованием кровельных проходок. В металлочерепице нужно прорезать отверстие круглой формы. Его диаметр должен соответствовать размеру дымоотвода. Поверх трубы следует надеть специальный стакан. Стыки тщательно заделывают герметиком.

Установка дымохода

Крыша из профилированного листа

Самый распространенный материал для покрытия крыш — профнастил. Несмотря на его высокую прочность, нередко в листах возникает протечка. Чаще это связано с неправильным обустройством дымоотвода. Для повышения эффективности дымоход располагают в вертикальном положении. Сделать отверстие внутри крыши из профилированного листа можно при помощи болгарки.

Прямоугольные и квадратные трубы

Установка:

  1. Фартук для трубы изготавливается из стального оцинкованного листа.
  2. Из металлической заготовки вырезается четыре планки, которые крепятся со всех сторон дымохода. Оцинкованный стальной лист нужно крепить между нижним дымоходным краем и карнизом.
  3. Сверху укладывается профилированный настил. Планки должны плотно примыкать к трубным поверхностям. Нижняя их часть присоединяется к обрешетке, верхняя — крепится непосредственно на дымоход.
  4. В конструкции дымоотвода необходимо сделать штробу, в которую вставляется планочный край.
  5. Первым делом производится монтаж нижней планки, далее идут боковые, в конце устанавливается верхняя. Все листы должны быть подогнуты один под другой.

В завершение проводится укладка профнастила. Перед непосредственным покрытием кровли место выхода дымохода тщательно изолируется самоклеящейся гидроизоляционной лентой.

Круглая труба

Применяют рулонную гидроизоляцию или фольгированную ленту на основе битума. Кровельная проходка, используемая для дымоходов, устанавливается сверху, путем приклеивания на обрешетку. В качестве уплотнителя используют термостойкий герметик.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Выбор диаметра

Диаметр дымохода должен быть таким, чтобы обеспечивалась хорошая тяга, осуществлялся выход скопившихся продуктов сгорания. Оптимальная скорость потока газа — 2 метра в секунду.

Если в бане установлена заводская печь, проблем с выбором нужного диаметра не возникает, поскольку он равен размерам выходного патрубка. Если дымоход монтируется на кирпичную печь выбор усложняется.

При известных данных мощности печи, сечения дымохода определить величину диаметра легко:

  1. При мощности до 3,5 кВт с сечением 19600 мм2 целесообразно выбирать дымоходный канал с диаметром 158 мм.
  2. Имея начальные данные 3,6–5,2 кВт, 28000 мм2, диаметр дымоотводного элемента должен составлять 189 мм.
  3. Если мощность более 5,3, но меньше 7,0 кВт, при сечении 37800 мм2, диаметр дымоходного канала должен составлять 220 мм.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Выбор конструкции проводки дымохода

Для вывода системы дымоотведения из парилки сквозь крышу используют кровельную разделку, фартук. На выбор конструкции прохода дымохода влияет несколько факторов:

  1. Материал дымоотводной трубы. Чаще используют кирпич с огнеупорными свойствами, керамику, асбестоцемент, металл.
  2. Наличие внешней отделки дымохода. Конструкции могут быть оштукатурены или обложены кирпичом.
  3. Вид кровельного покрытия.

Для прохождения трубы через крышу устанавливают защитный короб. Зона примыкания разделяется с кровельной поверхностью:

  1. Ногами-стропами. Устанавливаются по боковым сторонам трубы.
  2. Балками, размещенными поперечно. Крепятся с верхней и нижней части дымохода, на толщину стропил.

Чтобы защитить утеплитель крыши, место перехода покрывают дополнительными слоями паро- и гидроизоляции. В местах их примыкания к защитному коробу нужно обеспечить герметичное уплотнение с помощью специальной ленты.

Осуществляя вывод дымохода сквозь кровлю, следует обеспечить качественную заделку трубы и места соприкосновения с крышей. Проход через черепицу (керамическую, цементно-песчаную) защищается от попадания дождевой воды и снега эластичной лентой, в основе которой лежит свинец, алюминий. С другой стороны — клейкий состав. Заменить ленту можно разделкой из металлического листа.

Как вырезать отверстие в крыше для вентиляционной трубы | Руководства по дому

Вытяжки с рециркуляцией или без вентиляции улавливают находящийся в воздухе жир во время готовки. Вытяжки с вентиляцией также могут отводить тепло, водяной пар, дым и запахи. Недостатком вентилируемой вытяжки для установщика своими руками является необходимость проделать отверстие снаружи вашего дома для выхода выхлопной трубы. Для вентиляционного отверстия в крыше это означает вырезание отверстия в водонепроницаемой крыше. Небольшое тщательное планирование поможет избавиться от страха перед этой задачей.После того, как вы проделали отверстие в потолке и установили вытяжку над плитой, вы готовы залезть в лазарет и проложить путь для вентиляционной трубы.

Удерживайте шнур отвеса у основания настила крыши. Отцентрируйте отвес над выпускным отверстием вентиляционного отверстия. Пометьте карандашом место, где струна встречается с настилом, чтобы отметить центр трубы.

Измерьте внешний диаметр трубы. Настройте циркуль так, чтобы он нарисовал круг примерно на 1/8 дюйма больше диаметра трубы.

Поместите кончик циркуля на карандашную отметку и нарисуйте круг на дне настила.

Поместите короткий отрезок трубы внутри круга. На стандартных скатных крышах внутри круга укладываются только стороны трубы. Отверстие для круглой трубы, проходящей через наклонную плоскость, будет овальным.

Совместите стороны трубы с отмеченным кружком. Приложите карандаш к краю трубы. Используя трубу в качестве направляющей, вытяните верхнюю и нижнюю части дуги по диаметру отмеченного круга.

Наденьте защитные очки и средства защиты слуха.

Просверлите отверстие в крыше на отметке центральной точки.

Вставьте полотно для сабельной пилы через отверстие. Вырежьте от пилотного отверстия до внешнего края отмеченного овала. Осторожно разрежьте по линии, чтобы закончить отверстие.

.

Как вентилировать печь в крыше | Home Guides

Все газовые печи должны иметь вентиляцию, чтобы позволить выхлопным газам от процесса сгорания выходить. Вентиляционные отверстия должны быть достаточно высокими, чтобы сгоревшие газы выходили над линией крыши и не могли проникнуть обратно в дом через окно или другое отверстие. Даже печи, вентилируемые через стены, проходят через вертикальные трубы, которые проходят над крышей. Большинство печей вентилируются напрямую через крышу с помощью однотрубной или двухтрубной системы. В двухтрубной системе маленькая труба находится внутри большой.Выхлопные газы проходят через внутреннюю трубу, а внешняя труба обеспечивает свежий воздух для горения.

Найдите место для установки вентиляционной трубы, используя рулетку, чтобы определить расстояние от стены или другого идентифицируемого места. Наметьте мелом отверстие для трубы на крыше и сабельной пилой вырежьте круглое отверстие по размеру трубы; удалите черепицу, чтобы обнажить кровельную обшивку и сделать разрез. Установите проем в своде прямо над выхлопным отверстием топки.

Проложите вентиляционную трубу через крышу и установите на нее металлическую или ПВХ-муфту.Подберите вентиляционную трубу в соответствии с рекомендациями производителя печи, будь то листовой металл или винил. Установите воротник широким фланцем внизу на поверхность кровли. Вытяните вентиляционную трубу как минимум на 12 дюймов над поверхностью крыши.

Закройте вентиляционное отверстие крышкой. В некоторых стилях используйте заостренный колпачок, который надевается поверх вентиляционной трубы. Установите тройник с коленом в верхней части вентиляционного отверстия в форме буквы «Т» с отверстиями для выпуска газов с обеих сторон. Используйте колена, чтобы сформировать перевернутую букву «U» на верхней части трубы с открытым концом вниз, чтобы позволить газу выходить.Сделайте вентиляционную крышку в соответствии со спецификациями производителя печи.

Заклейте края гидроизоляции кровельным цементом и положите рубероид на плоские стороны. Замените черепицу вокруг гидроизоляции, доходящую до нижнего фланца. Обрежьте черепицу канцелярским ножом, чтобы она могла поместиться вокруг вентиляционного отверстия. Пусть гидроизоляция покрывает черепицу с нижней стороны, но сверху и по бокам накройте черепицей.

.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []))

+ ((! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! [ ]) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (+ !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []

.

Как заделать отверстия для труб в кирпичной стене | Руководства по дому

Заделайте зазоры вокруг водопроводных, канализационных и газовых труб, проходящих через кирпичные стены, чтобы предотвратить выход кондиционированного воздуха и попадание нежелательных вредителей в дом. Независимо от того, насколько плотно соединение, вокруг труб, проложенных через кирпичные стены, останется зазор. Однако для герметизации этих зазоров можно использовать несколько типов герметика; тип, который вы выберете, должен зависеть от размера зазора.

Конопатка

Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.

Заполните пистолет для герметика герметиком для наружных работ. Конопатки на акриловой и латексной основе, предназначенные для наружных работ, идеально подходят для герметизации зазоров размером 1/2 дюйма и меньше по периметру трубы.

Нанесите ровный валик или шнур уплотняющего материала по периметру трубы.

Протрите конопатку пальцем. Используйте влажную тряпку, чтобы удалить излишки уплотнения.

Цемент

Подготовьте отверстие, используя молоток и долото, чтобы выровнять края.Будьте осторожны, чтобы не повредить трубу.

Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор. Слегка смочите поверхность вокруг трубы.

Смешайте небольшое количество цемента в чистом ведре с помощью краевого шпателя. Цемент — идеальный материал для заполнения зазоров вокруг труб размером более 1/2 дюйма.

Нанесите цемент по периметру труб с помощью краевого шпателя. Втисните материал в щель, чтобы при необходимости заполнить дополнительные пустоты за поверхностью.

Вытрите цемент до гладкости влажной губкой.

Аэрозольный пенный герметик

Протрите область вокруг трубы старой кистью или ручной тряпкой для удаления грязи, пыли и другого мусора.

По возможности проветрите помещение. Надевайте защитные перчатки, очки и респиратор.

Нанесите поролоновый герметик в зазор по периметру трубы. Пенный герметик хорош для герметизации зазоров вокруг труб размером более 1/2 дюйма. Для заполнения зазора достаточно как расширяющегося, так и нерасширяющегося пенопласта.

Дайте вспененному герметику полностью высохнуть перед удалением излишков герметика.

Удалите излишки герметика, обрезав поролоновый герметик острым канцелярским ножом.

.


Смотрите также

  • Как положить пароизоляцию на крышу
  • Как сделать деревянную лестницу на крышу своими руками
  • Как в гта 5 отпустить крышу
  • Как правильно делать отливы на крыше дома
  • Как правильно закрепить металлочерепицу на крыше
  • Как утеплить мансардную крышу для зимнего проживания своими руками
  • Как сделать лестницу для крыши своими руками
  • Как отремонтировать трубу на крыше
  • Как сделать крышу для бани из пеноблока
  • Как крепить крышу к керамзитобетонным блокам
  • Как правильно делать карнизы крыши

Как разметить отверстия под дымоход в перекрытии и крыше

Главная » Консультации » Как разметить отверстия под дымоход в перекрытии и крыше

Опубликовано: Рубрика: Консультации

Как разметить соосность стального дымохода при проходе через потолок и крышу?

Чтобы ответить исчерпывающе, желательно знать, на какой стадии вы находитесь:

  • место для теплогенератора подготовлено, и вам нужно только провести/смонтировать дымоход,
  • строите дом и подбираете точное место для печи, с обходом балок и стропил.

В любом случае правильным инструментом для подобных работ будет простой строительный отвес. Даже самые качественные реечные уровни и правила не позволяют сделать точной вертикальной разметки на больших расстояниях. Кроме того, их «пузырьки» работают только в одной плоскости, а нам нужна во всех направлениях вертикальная ось.

Если разметка ведётся снизу-вверх «от печи», то нужно сделать следующее:

  1. Размечаете на полу или на другой стабильной плоскости центр (ось) дымохода. Это должно быть перекрестие линий.
  2. Натягиваете отвес от потолка до пола. Желательно работать с помощником. Он руками прижимает нитку к потолку, а вы, глядя на центр отвеса, командуете перемещениями, пока вершина конуса не совпадёт с перекрестием.

    Острие отвеса должно располагаться максимально близко к полу, но касание не допускается. Если отвес долго раскачивается, то работающий внизу может аккуратно его остановить пальцами

  3. В точке касания нитки к перекрытию ставится метка (снова крестик). Это будет центр прохода трубы через перекрытие.
  4. По полученной точке оси сверлится тонкое отверстие сквозь массив перекрытия.
  5. Теперь поднимаетесь на чердак, и отвес перемещаете по скату кровли изнутри, пока конус отвеса не попадёт на центр отверстия в перекрытии.

Ставим крест на обрешётке или на самом кровельном материале (зависит от того, куда попала разметка). Теперь можно создать контур прохода и заниматься резкой

Так можно найти ось, даже если в перекрытии уже смонтирован узел прохода. Обратите внимание, что отвесом переносят точку оси и в обратном направлении: от кровли — до перекрытия (и потом до печи).

Отличный инструмент для определения вертикальных осей — это лазерный построитель с функцией отвеса. Такие устройства в автоматическом режиме выравниваются и дают исключительно чёткую ось выше и ниже себя (зенит и надир). Построитель можно установить на печи, а луч, например, пустить сквозь отверстие до самой крыши. А можно расположить его на перекрытии и пустить соосные лучи вверх и вниз.

Даже бытовые модели прекрасно справятся с поставленной задачей. Помощник для разметки не понадобится

И есть ещё один способ разметки, но он даст не ось, а контур. Зная место прохода трубы через перекрытие, а также имея возможность временно собрать дымоход, можно подвести его к кровле с использованием для ориентирования в пространстве любых уровней. Затем верхнюю часть трубы оборачивают листом картона. Эту обёртку (со скольжением по трубе) поднимают к скату кровли и делают на картоне косой срез, соответствующий углу наклона крыши в данном месте. Затем снова подводят картонную имитацию трубы к скату и обводят примыкание маркером.

Так получают очень точное отверстие (его форма, кстати, будет напоминать эллипс), но не забывайте, что при проходах строительных конструкций необходимо создавать технологические зазоры.

Как вам статья?

Алексей Петрович

Задать вопрос

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Прорезание отверстия в крыше – Установка вентиляционной трубы – Сделай сам

Святой Толедо! Это страшная работа для домашнего мастера. Думаю об этом. Вы проделываете дыру в единственном, что защищает ваш дом от нескончаемого потока самой разрушительной силы, которую природа может обрушить на ваши самые важные и дорогие инвестиции: воду. Но не беспокойтесь. Как и большинство домашних ремонтов, это на самом деле не так уж сложно и сложно. Однако, если вы сделаете это плохо, это может стоить вам тысячи долларов ущерба от воды.

Можете ли вы найти другое нарушение кода? Он синий и без крышки.

Друг попросил меня помочь ему избавиться от запаха канализации, который появлялся и исчезал с тех пор, как он жил в своем доме. Я знаю, вас, наверное, немного вырвало во рту. Это была одна из тех вещей, когда, когда дела становились настолько плохи, что приходилось нанимать кого-нибудь, чтобы это исправить, они исчезали на месяцы. Затем я завел этот блог, и он все такой: «Может быть, этот парень знает, как это исправить».

Покопавшись в подвале и на чердаке, мы нашли виновника. Какой-то первоклассный сантехник (да, многие профессионалы — первоклассники, которые не делают свою работу профессионально) установил канализационную вентиляцию, которая выходила прямо на чердак. В свою защиту они установили вентиляционный фильтр для передачи кода. Плохо. Вот в чем дело: всякий раз, когда вы запускаете слив в канализацию, вам необходимо запустить канализационную вентиляцию вверх и вниз. При хорошо спланированном новом строительстве или реконструкции вы можете соединить эти вентиляционные отверстия вместе, чтобы свести к минимуму количество труб, выходящих из крыши. В сумасшедших старых домах, которые мы так любим, из крыши часто выходит несколько поколений труб. Самые старые — чугунные. Новые вентиляционные трубы изготовлены из ПВХ. Нам нужно было закончить работу этого старого сантехника.

Новый удлинитель вентиляционной трубы

Первое, что нам нужно было сделать, это снять старую муфту из ПВХ, чтобы установить новую. Единственный способ отделить склеенный ПВХ — это разрезать его. Тот «клей» из ПВХ, который вы видели, на самом деле не клей. Это растворитель, который немного растворяет ПВХ и химически сваривает две части вместе. Они не могут быть разделены после того, как это произошло. Мы использовали небольшую ручную пилу, чтобы снять старую муфту, а затем надели новый удлинитель трубы на старую трубу. Как вы можете видеть на фотографии, мы подняли его, используя два колена под углом 45 градусов , чтобы наше отверстие в крыше было немного выше по скату крыши.

После того, как мы подсоединили удлинение трубы, мы выяснили, где новая вентиляционная труба должна проходить через крышу, используя кусок дерева, удерживаемый заподлицо с трубой. Там, где обломки дерева попали в нижнюю часть крыши, мы просверлили сквозное отверстие наружу. Стандартной практикой является забивание гвоздя насквозь, но мой друг решил использовать дрель.

Мы спускались по чердачной лестнице, поднимаясь по лестнице на крышу, чтобы найти наше сверло, как маленькие дети, охотящиеся за пасхальными яйцами. Ура! После того, как мы нашли долото, мы начали отделять битумную черепицу и вырезать место для фланца.

Фланец должен плотно прилегать к вентиляционной трубе и проходить под как можно большим количеством слоев черепицы. Кроме того, фланец должен быть виден только в нижней половине (верхняя половина должна быть покрыта черепицей). Асфальтовая черепица в новом состоянии хрупкая, поэтому мы были особенно осторожны, чтобы не повредить лишнюю черепицу. Они не были новыми, так что позаботились об этом.

После того, как черепица была подготовлена ​​и несколько гвоздей удалены (поднимите черепицу и вытащите все гвозди, которые мешают скольжению фланца), мы использовали дрель, чтобы сделать пилотное отверстие, а затем лобзик, чтобы вырезать из круга примерно размером с нашу трубу. Отверстие должно быть больше диаметра трубы, так как труба не проходит через крышу под перпендикулярным углом.

Теперь, когда дыра была прорезана, мой друг побежал вниз по лестнице и поднялся на чердак, чтобы мы могли соединить вентиляционную трубу через крышу. Это может быть немного сложно и требует некоторой корректировки и перекройки черепицы, чтобы все заработало. Не парься. Это нормально. После того, как труба прошла через фланец и фланец оказался под черепицей, мы использовали кровельные гвозди, чтобы прикрепить фланец к крыше.

Используйте кровельные гвозди, чтобы прикрепить фланец к крыше

Но подождите! Мы просто потратили все это время на то, чтобы не повредить черепицу, а потом тупо вбили в нее гвозди!?! Не больше ли дыр в крыше. Да. Это. Но именно поэтому они делают кровельную смолу, возможно, самую отвратительную вещь на земле. Носите старую одежду, потому что, как только этот материал коснется вашей одежды, все кончено. Они разрушены. Мы купили тюбик смолы (вам нужен пистолет для герметика) и использовали его, чтобы снова приклеить верхнюю черепицу, закрыть шляпки гвоздей, заделать все края и залатать несколько других вентиляционных отверстий на крыше, которые начали трескаться. Этот материал также отлично подходит для герметизации протекающих желобов или любых других мест, где протекает вода.

Я знаю, что это уродливо. После нанесения смолы используйте кусок лома гонта или дерева, чтобы немного сгладить его. Этот материал действительно неприятный, поэтому не используйте палец или что-то, что вы планируете сохранить. Спасибо за внимание – Робби

Новый люк на крыше, залитый гудроном.

Нравится:

Нравится Загрузка…

Эта запись была опубликована в рубрике Чердак, Сделай сам, Не нанимайте профессионала, Ремонт дома, Сантехника, Крыша, Инструменты и техника и помечены битумной черепицей, вырезание отверстия в вашем крыша, сделай сам, не нанимайте профессионалов, ремонт кровли, кровельная вентиляция, запах канализации, вентиляционная труба, вентиляционные трубы. Добавьте постоянную ссылку в закладки.

Труба под углом через защитное покрытие — полномасштабный генератор овальных шаблонов

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

Овальные шаблоны для резки труб под углом (крыша)

Диаметр трубы
Угол °

?

Введите 0, чтобы найти форму конца трубы (не отверстие в листе)

Лист Толстый

?

Овал удлиненный для квадратных отверстий — с зазорами. (См. схему)

Квадратный вырез

?

Овал вырезан под углом трубы — зазоров нет.
(см. схему)

Угловой разрез


?

Для больших шаблонов, которые не помещаются на бумаге вашего размера, распечатайте 1/4 шаблона,
переверните и переверните, чтобы отметить полный овал.
Или распечатайте 4 копии, разрежьте и склейте вместе.

Вы также можете «Печать плаката» на несколько меньших страниц и собрать их для формирования полного изображения шаблона.
