Как правильно вывести дымоход через крышу: Как вывести дымоход через крышу, высота дымохода — фото, видео

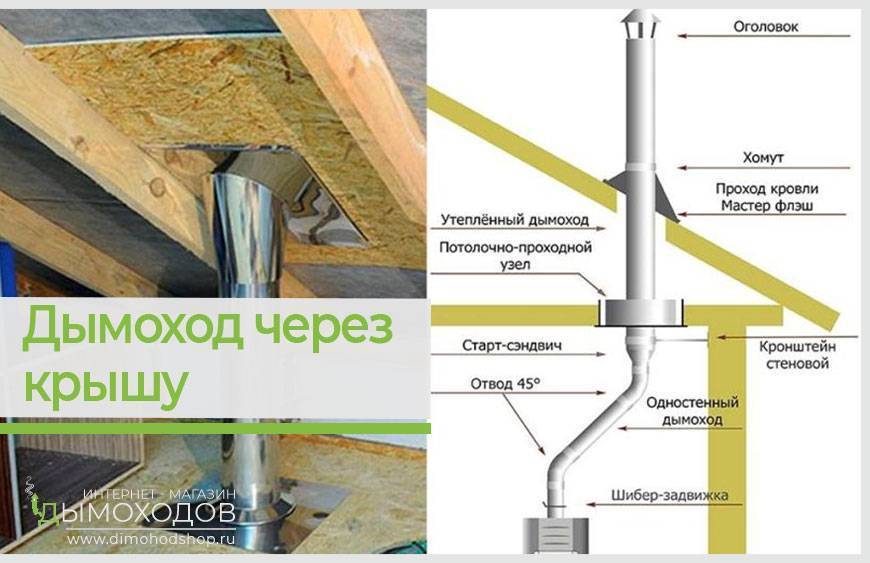

Как вывести дымоход через крышу, высота дымохода — фото, видео

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Содержание статьи

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходки

Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу — это сложный конструктивный узел. Какие требования предъявляются к его выполнению, а также к высоте и расположению выступающей над кровлей части трубы?

Доверимся специалистам

Определение высоты дымовой трубы относительно конька крыши

Что касается высоты дымохода, в нормативном документе (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.

Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания

Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.

Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.

Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.

Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.

Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Узел примыкания к кровельному покрытию

Вывод керамического дымохода на крышу

Главное при его устройстве — обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату крыши, для чего вокруг трубы предусматривают фартук. Для дымоходов прямоугольного или квадратного сечения его создают с помощью комплектующих к кровельному покрытию. В случае кровли из керамической и цементно-песчаной черепицы применяют пластичные самоклеящиеся ленты (свинцовые, алюминиевые), которые приклеивают одним краем к трубе, а другим — к кровле. Чтобы исключить затекание воды под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и обрабатывают стык кровельным герметиком.

На кровлях из гибкой черепицы фартук обычно формируют из ендовного ковра или рядовых черепиц, уложенных с заходом на трубу, а на металлочерепичных его делают из гладких листов того же материала.

Выполняя узел примыкания с той стороны дымохода, которая находится выше по скату, фартук обязательно заводят под кровельное покрытие. Таким образом, вышерасположенный элемент кровли будет накрывать его с перехлестом, что исключит возможность протечек

Разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) составляет более 80 см, то за трубой приходится устраивать разуклонку, или, иначе, разжелобок, — маленькую скатную конструкцию, представляющую собой перелом кровли, который будет разводить по сторонам потоки воды и не даст скапливаться здесь снежной массе.

Создание разуклонки — задача непростая. Ведь в этой зоне появляются две коротенькие ендовы, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает и еще одну сложность: затрудняя вентиляцию подкровельного пространства, он делает необходимым установку на крыше специальных вентэлементов — аэраторов и пр.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойных утепленных конструкций в оболочке из нержавейки) выпускают готовые элементы, обеспечивающие герметичность узла примыкания трубы к кровле. Это так называемые проходы, состоящие из стальной подошвы и закрепленным на ней фартуком-колпаком. Чтобы не допустить их повреждения при температурных деформациях трубы, проходы жестко фиксируют только к крыше, а на стык колпака с трубой надевают «юбку» — стальной хомут с эластичной термостойкой прокладкой, который не позволяет воде проникнуть под фартук.

Встроенный в кровлю проходной элемент герметизируют отрезками термостойкой пластичной ленты (на основе свинца или алюминия) либо обрамляют специальной свинцовой деталью, придавая ей профиль кровельного рельефа. Обратите внимание: верхний край подошвы должен быть заведен под покрытие, а нижний — накрывать его с перехлестом.

Иногда, чтобы повысить герметичность металлической проходки, стальной лист подошвы монтируют поверх кровли, подводя его непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но мало эстетичное.

11 простых шагов по установке дымохода

Вы планируете приобрести дровяную печь? Помимо установки этого прибора, вам также потребуется установить трубу дымохода.

Хотя это кажется сложной задачей, вы можете выполнить этот проект самостоятельно. Все, что вам нужно сделать, это следовать этому руководству о том, как установить дымоход как профессионал.

Начнем!

Необходимые инструменты

• Дымоход
• Труба для дровяной печи
• Потолочная опорная коробка
• Пилорама
• Уровень
• Регулируемый отлив крыши
• Штормовой воротник
• Водосточная труба дымохода
• Аэрозольная краска
• Ножницы по металлу
• Силикон
• Отвертка
• Гаечный ключ 5/16

Как установить трубу дымохода (через крышу)

Шаг 1.

Измерьте внутренний диаметр дымохода

Чтобы получить эту цифру, все, что вам нужно сделать, это проверить воротник дымохода на вашей печи. Очень важно, чтобы вы выбрали правильный размер. Если вы выберете меньший, вы столкнетесь с плохой тягой и большим количеством креозота.

Помните: креозот является вероятным канцерогеном. Исследования показывают, что это может вызвать рак кожи. Фактически, простое воздействие этого может привести к сыпи, покраснению, жжению, раздражению и зуду, и это лишь некоторые из них.

Шаг 2. Спланируйте расположение дымохода

В идеале дымоход должен быть установлен внутри вашего дома. Если вы поместите его рядом с внешним видом, будет меньше сквозняков, но больше образования креозота.

Кроме того, лучше всего использовать прямую установку. Но если это невозможно и ваша труба должна избегать препятствий, у вас нет другого выбора, кроме как разместить смещения.

Совет от профессионалов:  Если вы живете в США, при установке дымохода вам придется соблюдать строгие местные строительные нормы и правила. Здесь допускается только два смещения на установку, а изгибы не должны превышать 30 градусов.

Шаг 3. Выберите правильный тип установки

Доступны две конфигурации: через крышу или через стену. Вам нужно будет определить, как вы хотите разместить дымоход, чтобы получить правильные материалы.

Например, если вы решите использовать сквозную конфигурацию, вам потребуется приобрести дополнительные элементы, такие как настенные ремни, тройник, тройник с крышкой и настенный коух.

Поэтому я буду говорить о более дешевом и простом способе установки дымохода – через крышу.

Шаг 4. Расчет необходимого количества длин труб

При расчете количества длин труб вам необходимо учитывать следующие указатели:

• Дымоход должен быть на 3 фута длиннее самой высокой точки (где он проходит через крышу).
• Дымоход должен быть не менее чем на 2 фута выше и на расстоянии 10 футов от линии крыши.
• Если вы хотите, чтобы дымоход поднимался на 5 футов над крышей, вам понадобится удлиненный кронштейн на крыше, чтобы сделать его устойчивым к непогоде (например, к снегу и ветру).

Эти измерения помогают регулировать тягу или движение газов в системе дымохода. Помните: на это влияет высота дымохода, температура газов и потоки наружного воздуха, и это лишь некоторые из них.

Если ваш дымоход не соответствует вышеуказанным требованиям, вам будет трудно поддерживать огонь. Хуже того, дым будет просто вываливаться из дровяной печи (а не из дымохода). . Таким образом, плотно прилегающие соединения могут быть перекрыты по мере необходимости.

Как правило, прямая изолированная дымоходная труба (на уровне моря) имеет длину от 10 до 15 футов над устройством. И если для вашего дымохода требуется тройник или колено, размер будет на 30-60% больше, чем обычно.

Также не забудьте измерить угол наклона крыши, так как это поможет вам определить правильный тип оклада.

Шаг 5. Найдите и отрежьте центральную точку трубы дымохода

Теперь, когда вы определили, где будет подниматься труба дымохода, пришло время определить центр этой области.

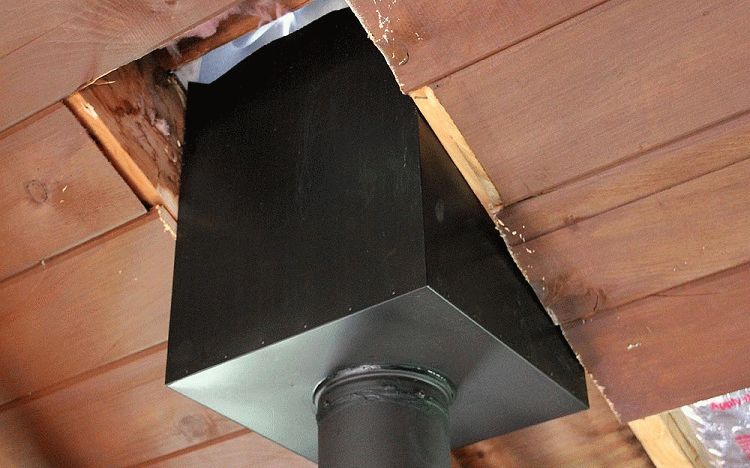

С помощью потолочной коробки обозначьте место, где вы будете делать разрез. Используйте Sawzall, чтобы прорезать эту область.

Установите потолочные балки с помощью двух шарниров опорной коробки.

Идите на чердак и вставьте коробку в отверстие. Прикрепите его к лагам.

Шаг 6. Определите площадь крыши, которую необходимо разрезать

После пробивки потолка настало время отметить площадь крыши. Для этого вам нужно просунуть уровень под секцию печной трубы.

Затем закрутите шурупом участок настила крыши, где будет выходить дымоход. Это поможет вам определить, где резать, когда вы находитесь на крыше.

Шаг 7. Отметьте и вырежьте область крыши

Поместите регулируемый отлив крыши на винт, который вы вставили в крышу. Вы можете использовать это как трафарет, чтобы отметить/распылить краску.

Снова, используя Sawzall, прорежьте отмеченную часть крыши.

Шаг 8. Установите регулируемую планку крыши

Отрежьте верхнюю половину гвоздей планки с помощью Sawzall. Используя ножницы по металлу, отрежьте черепицу на два дюйма от верхней половины.

Нанесите силикон на нижнюю часть планки. Затем вставьте его под верхнюю часть черепицы и прикрутите оклад к крыше. Не забудьте нанести силикон на головки винтов и верхнюю часть оклада.

Профессиональный совет: Вы также можете установить отлив с помощью традиционного герметика. Для этого вам нужно нанести полдюйма этого материала на основание и еще половину по его окружности. Просто не забудьте плотно прижать зачеканенную планку, чтобы она встала на место.

Шаг 9. Установка трубы дымохода

Найдите участок трубы с утопленной изоляцией (штыревой конец). универсальный переходник трубы на охватываемый конец.

После установки переходника можно осторожно опустить первую секцию трубы через оклад и опорную коробку.

Шаг 10. Прикрепите штормовой воротник и водосточную трубу дымохода

Перед тем, как спуститься с крыши, обязательно сначала установите штормовой воротник. Вы можете сделать это, поместив силиконовую бусину в месте соединения воротника и дымохода. Используйте торцевой ключ 5/16, чтобы прикрепить заглушку дымохода к трубе.

Помните: эти материалы должны быть установлены, поскольку они помогают предотвратить попадание воды, насекомых или мусора в систему дымохода.

Шаг 11. Установка одностенной трубы дымохода

При использовании телескопической трубы дымохода соедините охватывающий конец с охватываемым концом трубы. Убедитесь, что последняя часть направлена ​​вниз (в сторону печи). Таким образом, капли просто попадут обратно в печь, где они будут сжигаться позже.

Опять же, не забудьте использовать уровень, чтобы обеспечить прямую установку.

И последнее, но не менее важное: привинтите декоративную манжету к потолочной опорной коробке. Вставьте трубу в воротник, и все готово!

Часто задаваемые вопросы

Почему установка дымохода через крышу лучше, чем установка дымохода через стену?

Помимо необходимости в большем количестве материалов, сквозная конфигурация считается менее эффективной. Это уменьшает тягу, так как внешняя температура может легко охладить дымовые газы. Это приводит к конденсации и, в конечном итоге, к образованию креозота.

Какие существуют два типа вентиляции дымохода для дровяных печей?

В зависимости от того, чего вы хотите достичь, у вас есть два варианта:

• Дымоход с воздушным охлаждением. Как следует из названия, этот «большой» светильник помогает охладить дом. Это потому, что он позволяет воздуху извне поступать в систему.
• Изолированный дымоход. Этот продукт изолирован стекловолокном, керамическим покрытием или минеральной стенкой. Это может помочь поддерживать безопасную температуру в вашем доме, особенно если вы планируете установить дровяную печь.

Дымоход с одинарной и двойной стенкой: в чем разница?

При монтаже дымохода вы встретитесь с двумя вариантами: использование одностенного или двустенного дымохода.

Обе модели окрашены в черный цвет, так как этот цвет лучше всего выдерживает высокие температуры. Что касается толщины, обе модели бывают 22 и 24 калибра.

Одностенные дымоходы, однако, должны располагаться на расстоянии не менее 18 дюймов от стены из горючего материала. Если он не защищен или на нем не установлен теплозащитный экран, вы можете уменьшить расстояние до приемлемых 9дюймы.

С другой стороны, дымоходы с двойными стенками или проходными трубами имеют внутреннюю стенку из нержавеющей стали. Поскольку этот слой служит изоляцией, трубу с двойными стенками необходимо разместить всего в 6 дюймах от горючих материалов.

Заключение

Для установки дымохода необходимо:

1. Измерить внутренний диаметр дымохода
2. План расположения трубы
3. Выберите правильную установку
4. Расчет количества длин труб
5. Найдите и вырежьте область на потолке
6. Определить площадь крыши для разреза
7. Разметить и вырезать указанную область
8. Установить регулируемый оклад
9. Установка трубы дымохода
10. Установите штормовой воротник и водосточную трубу
11. Установить дымоход

Теперь я знаю, что шагов много, но они вполне выполнимы! И, если у вас есть какие-либо вопросы, я буду более чем счастлив ответить на них ниже!

6
акции

• Фейсбук

• Твиттер

Как установить дымоход для дровяной печи через крышу

Хотите насладиться комфортом дровяной печи, но дома нет дымохода? Ничего страшного! Его просто установить. Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу. №

С правильными инструментами и вниманием к деталям вы можете очень хорошо сделать дымоход для дровяной печи своими руками. Это может быть утомительным процессом, но требует только основных строительных технологий. Короче говоря, все, что вам нужно сделать, это:

• Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте ее в потолочную опорную коробку.
• Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
• Соберите вместе все компоненты трубы и проденьте ее через оклад.
• Принять окончательные меры по изоляции и собрать дымовую трубу.
• Установите его в потолочную опорную коробку для перехода с дымоходной трубой.

Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.

Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки. Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!

Необходимые материалы

Прежде чем приступить к самому процессу, убедитесь, что у вас есть все необходимое. Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.

• Труба дымохода и конструкция трубы дровяной печи.
• Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение обеих труб для перехода.
• Отвес поможет найти и отметить центральную точку потолка.
• Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
• Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.

Размещение печи

Для начала необходимо определить точное положение дровяной печи. Если вы уже установили его, пусть будет. Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Расположение

Теперь поместите часть трубы дымохода непосредственно на соединение печи. Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных пользователей использование отвеса может вызвать затруднения. Чтобы помочь вам, вот некоторая наглядная помощь по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив отверстие в обшивке крыши. Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.

Резка

Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше. Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам. В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.

Регулируемый отлив крыши

Определение положения

Приложите регулируемый отлив к крыше и поместите его прямо над прорезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.

Регулировка

Теперь вам нужно отрегулировать обшивку крыши. Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицу. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику чеканки, чтобы отрегулировать гидроизоляцию. Отрегулируйте его положение и нанесите полдюйма герметика на основание. Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена ​​на место.

Дымоход для дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы. Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Прикрепление дождевика и штормового воротника будет вашим последним шагом на крыше. Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Одностенная печная труба

Спуститесь по крыше, зайдите внутрь и соберите свою одностенную печную трубу. Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.

Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов. Когда мы обсуждаем их правила, обязательно учитывайте и их.

В то время как эти шаги описывают, как установить дымоход, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку. В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.

Какой высоты должен быть дымоход для дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов. Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Труба дровяной печи должна быть максимально короткой и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, один или два 9Углы 0˚ самое большее можно сделать частью конструкции. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги. Эти меры предосторожности необходимы для хорошего процесса черчения.

Нужен ли осмотр дымохода?

Каждый должен осмотреть свой дымоход перед его покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.

Что делать, если у меня уже есть дымоход?

Дровяную печь можно использовать с уже установленным дымоходом. Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Final Takeaway

Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли. Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда.
