Как повесить монитор на стену
Кронштейнов для крепления мониторов на вертикальной стене существует великое множество. Они все разные по конструкции, по способу крепления, по надежности, да и по возможности использования для работы с теми или иными устройствами. Но одно жесткое требование имеется — разъемы мониторов должны находиться или на торцевых частях, или таком месте, где они доступны после укрепления. В противном случае просто не удастся пользоваться, или особенности крепления должны быть такими, чтобы этот вопрос не возникал.
Промышленность разных стран выпускает три основных вида кронштейн для монитора. В данный перечень входит:
- крепление жесткого типа;
- наклонное крепление;
- поворотный механизм.
Все они работают по-разному, выбор достаточно велик для того, чтобы можно было расположить на стене какой угодно монитор. Пока что самой популярной моделью кронштейнов является Vesa.
Содержание статьи
- Как подвесить компьютерный монитор правильно?
- Как подготовить монитор к кронштейну?
Как подвесить компьютерный монитор правильно?
При монтаже кронштейнов и расположение монитора близко к стене следует учитывать несколько важных факторов. Главный состоит в том, чтобы все основные разъемы и органы управления устройством были доступными. Если они расположены не так, как надо, жесткое крепление применять нельзя. В таком случае монитором просто невозможно будет воспользоваться.
Но тогда хорошо подойдет поворотный кронштейн, который позволит добиться некоторых степеней свободы.
СПРАВКА! Наклонный кронштейн — устройство, которое позволяет регулировать вертикальный угол расположение монитора. Его удобно подстраивать под уровень глаз, а также избегать бликов от освещения или солнечного света. Обычно такое устройство крепится на 10-15 см от стены.
Наиболее функциональным является поворотный кронштейн. Его можно как угодно настраивать своими руками относительно местонахождение пользователя. Но, как водится, это и одновременно самое дорогое решение, жесткий и наклонный варианты стоят намного меньше.
На первый взгляд монитор не является слишком тяжелым устройством, если хорошо крепить кронштейн, какие-либо варианты аварии невозможны. Но это обманчивое впечатление, дюбеля и другие крепления очень часто просто выворачивается со стены, с печальными последствиями для стеклянного устройства, которое не выдержит этого. Для страховки от такой ситуации применяют длинные болты, которые проходят на стену насквозь и с противоположной стороны крепятся пластиной, вот тогда уж какие-то определенные гарантии безопасности будут в наличии.
Надо помнить также о том, что далеко не все мониторы имеют приспособление для крепления к каким-либо устройствам. Тогда надо внимательно подбирать механизм, который, например, может держать экран по сторонам или сверху и снизу.
ВАЖНО! Важным является также надежность крепления непосредственно монитора. Это одно из самых слабых мест, и при нагрузках часто подводит. Поэтому при работах следует быть особенно внимательным.
Следует помнить также о том, что каждый кронштейн имеет ограничение по массе и по размерам. Это надо учитывать, когда планируется приобретение того или иного крепежного механизма.
Как подготовить монитор к кронштейну?
На многих моделях современных мониторов существуют специальные отверстия для крепления кронштейна. Они располагаются на задней стенке в определённом порядке, и их местонахождение следует учитывать при подборе механизма крепления. Чтобы повесить монитор к расположению на стене, надо снять или высверлить заглушки из этих отверстий. Работы следует проводить аккуратно, чтобы не повредить платы и другие важные части монитора.
Крепеж компьютерного монитора на вертикальную стену предполагает наличие некоторого опыта работы с электроинструментом. В данном случае может понадобиться электродрель с ударным механизмом, перфоратор или другое более серьезное орудие. Их необходимо снабдить соответствующими расходниками, например, специальным сверлом по бетону. Диаметр последнего надо подбирать с учетом особенностей кронштейна. Также необходимо подготовить совсем небольшое количество раствора гипса или цемента в обычном строительном варианте, чтобы затереть следы, которые останутся после пробивания отверстий.
Итак, после того как отверстие готово, в него вставляется дюбель. Следующим шагом является крепление пластины, которая обязательно есть у всех кронштейнов. Она привинчивается к дюбелям шурупами и саморезами, которые обязательно входят в комплект механизма крепления. После этого останется на стене смонтировать часть устройства, предназначенную непосредственно для крепления монитора.
Следующим этапом является привинчивание монитора. Особенно важно очень внимательно следить за прочностью крепежа, выявлять слабые места своевременно, ликвидировали их.
После установки монитора на стену следует время от времени проверять надежность крепления и вносит коррективы в случае необходимости. В таком случае вся конструкция прослужит долго и не станет причиной порчи довольно дорого устройства.
Крепление монитора на стену — делаем сами
У монитора нет стандартного VESA-крепления для кронштейна, а монитор необходимо повесить на стену? Не проблема — сделаем крепление сами!
Уже много лет верой и правдой служит мне отличный монитор Samsung T220. Купил его, когда только начали свое распространение большие широкоформатные мониторы. Монитор на 22″ с соотношением сторон 16:10 с прекрасной картинкой, недостижимой многим современным мониторам. Всё бы хорошо, но вот возникла необходимость повесить монитор на стену, а у данного модели монитора нет стандартного VESA-крепления для установки на кронштейн.
К сожалению, я не сделал фотографии того как было и поэтому просто прикреплю изображения, которые нашел в сети.
Задача сводится к тому, чтобы разобрать монитор, сделать отверстия, установить крепежные винты, собрать монитор и прикрутить к винтам монтажную площадку от кронштейна.
Для установки монитора на стену был куплен не дорогой, но удобный и надежный кронштейн Holder LCDS-5039.
Итак, разбираем монитор. Сделать это не трудно — откручиваем два самореза сзади внизу монитора, предварительно отцепив стойку монитора, и аккуратно снимаем заднюю крышку (она крепится на защелки). Данные операции я не заснял.

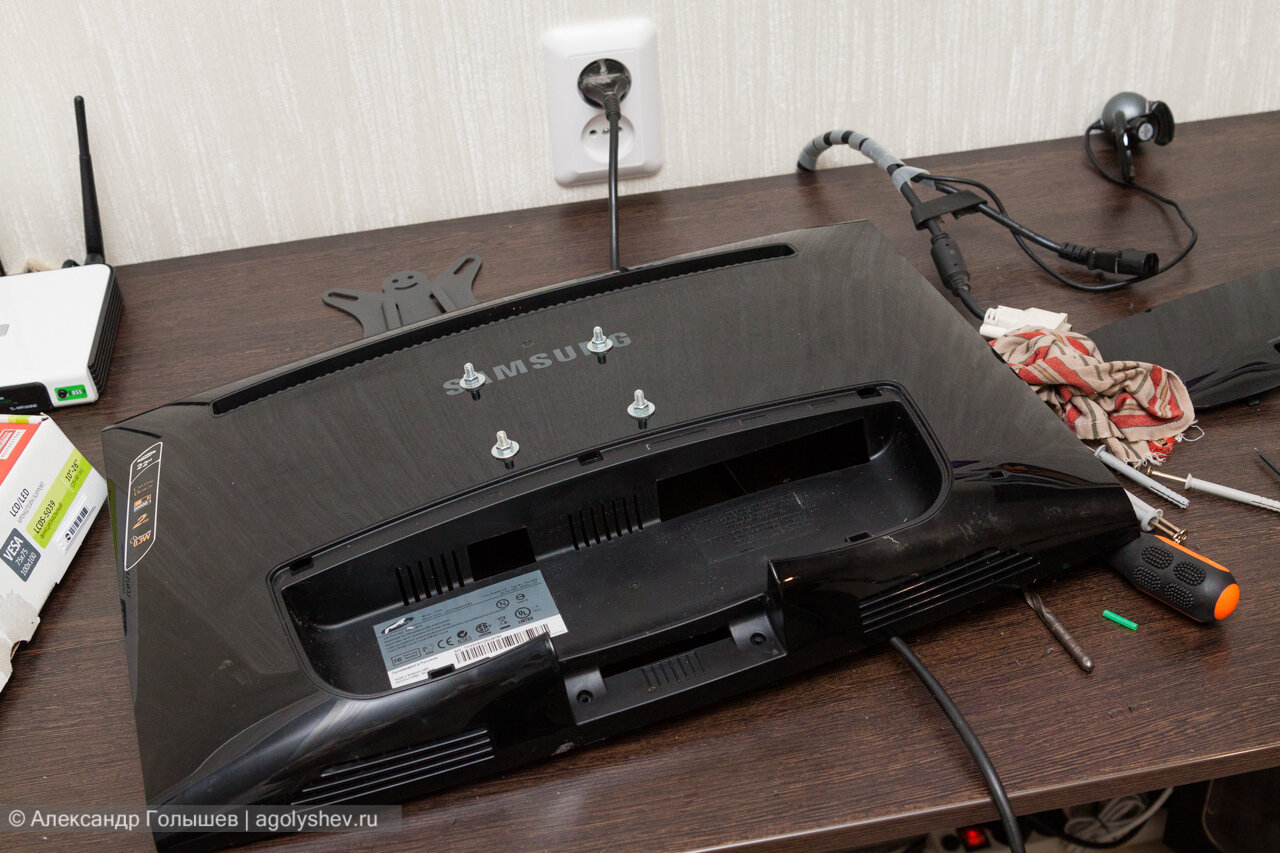

Далее размечаем где будут отверстия под винты. Высверливаем отверстия и устанавливаем винты. Выбрал винты, а не болты по той причине, что они меньше по высоте.
Прикручиваем монтажную площадку от кронштейна. Монтажная площадка вам улыбается. 🙂
Вот так крепеж выглядит изнутри. Для распределения нагрузки использовал увеличенные шайбы с двух сторон.
А вот так выглядит разобранный монитор. Дисплей, электроника и стандартная подставка.
Устанавливаем заднюю крышку на место, плотно защелкиваем и не забываем про два самореза внизу.
Все разъемы на задней панели закрываются крышкой (нет на фото). Правда на этот ра я не стал ее возвращать на место — не вижу смысла. Далее сам кронштейн и установка его на монитор (как это будет выглядеть).
Следующий шаг это разметка под отверстия на стене, сверление отверстий и установка кронштейна. Надо сказать, что стены в нашем доме ужасные — пустоты и прочие прелести. Два отверстия из трех засверлил хорошо и надежно, а третье попало в пустоту. Но на двух дюбелях держалось все надежно. Правда я понял, что высоковато повесил монитор и на следующий день решил опустить его ниже на 5 см. Пришлось повозиться. Несколько раз пересверливал отверстия, все попадались пустоты. Отложил на день. А уже сегодня вместо дюбелей 6*80 использовал «восьмерку» (длину не знаю, сантиметров 12). Добился надежности и таки оставил. Теперь надо найти обрезки обоев, чтобы дырки заклеить. Впрочем за монитором ничего не видно. =)
Вот что получилось.
А вот как было. Извиняюсь за качество фото — снято на телефон.
Как видите, освободилось рабочее пространство. Теперь на стол влезет не две, а три кошки. =)
Крепление монитора на стену — делаем сами
Метки: Samsung VESA Котята Кошка крепление Монитор Своими руками стена
Как установить монитор
— Гора!
Установка монитора компьютера помогает освободить место на рабочем столе, придать рабочему месту более привлекательный вид и лучше разместить офис в небольшом пространстве. С помощью поворотных или наклонных креплений вы также можете отрегулировать углы обзора и создать более индивидуальный опыт, который потенциально может снизить нагрузку на шею и глаза, когда вы смотрите на монитор в течение всего дня. Читайте дальше, чтобы узнать, как установить монитор.
Выберите правильное крепление
У вас есть несколько вариантов крепления вашего монитора, которые могут изменить удобство использования и процесс установки. Чтобы можно было использовать крепления для мониторов сторонних производителей, ваш монитор должен быть совместим со стандартом VESA. VESA (Ассоциация стандартов видеоэлектроники) устанавливает стандарты для монтажа мониторов, телевизоров и других дисплеев. Хорошая новость заключается в том, что большинство современных мониторов совместимы с VESA. Чтобы узнать, можно ли установить ваш монитор, найдите монтажные отверстия, просверленные в задней части монитора, обычно в его стальной раме. Иногда эти отверстия прячутся за существующей подставкой. Снимите подставку или просто найдите совместимость своего монитора со стандартом VESA в Интернете.
Меньшие, более дешевые мониторы или тонкие мониторы с изогнутой задней панелью, как правило, несовместимы со стандартом VESA. К счастью, вы все еще можете установить эти мониторы, но вам нужно будет приобрести адаптер.
Теперь вам нужно решить, какой тип ездового животного вам нужен.
- Отдельно стоящие крепления — это наиболее доступный вариант, фактически заменяющий вашу обычную подставку для монитора. Крепление крепится к монитору и лежит на столе. Без каких-либо винтов или зажимов нет ничего, что стабилизировало бы эти крепления на вашем столе, кроме их собственного веса. Тем не менее, они легко регулируются и являются значительным шагом вперед по сравнению с подставкой, с которой поставляется ваш монитор. Отдельно стоящие крепления позволяют регулировать высоту, угол обзора и панорамирование, а многие даже позволяют поворачивать экран между альбомной и портретной ориентацией.
- Крепления с боковыми зажимами — Крепления с боковыми зажимами прикрепляют монитор к краю стола, фиксируя стойку крепления или подставку с помощью прочного зажима. Это значительно освобождает место на вашем столе, обеспечивая при этом все возможности индивидуальной настройки и регулировки отдельностоящего крепления. Основная проблема с боковыми зажимами заключается в том, что они не подходят для всех типов столов. Современный компьютерный или рабочий стол подойдет, но старые, квадратные столы, как правило, не имеют краев, необходимых для этих креплений.
- Сквозные крепления для стола . Эти полупостоянные крепления обеспечивают наибольшую устойчивость, требуя, чтобы вы просверлили отверстие в столе или использовали существующее отверстие (например, втулки для прокладки кабеля, которые можно найти в некоторых офисных столах). Это может ограничивать ваши возможности, но сквозное крепление на столе обеспечивает максимальную грузоподъемность, при этом сводя к минимуму беспорядок на столе.
Если у вас несколько мониторов, возможно, вам подойдет крепление через стол.
- Настенные крепления — они предлагают самый привлекательный вид из всех вариантов крепления монитора, полностью устраняя беспорядок на столе. Эти крепления требуют поиска шпилек и сверления отверстий в стенах, что не всегда возможно в арендуемых помещениях и офисах. У вас может даже не быть стены возле вашего стола. Здесь мы в основном говорим о настольных креплениях. Для получения дополнительной информации о том, как установить наши настенные крепления для мониторов, посетите нашу страницу установки.
Какое бы крепление вы ни выбрали, обратите внимание на характеристики и выберите крепление, соответствующее весу и размерам вашего монитора.
Установка зажимного крепления
Вам понадобится крестообразная отвертка, но все другие инструменты, детали и принадлежности, необходимые для установки зажимного крепления, должны быть включены в монтажный комплект.
- Прикрепите кронштейн к нижней части монтажного кронштейна. Убедитесь, что все винты выровнены правильно и полностью затянуты.
- Прикрепите зажим к кронштейну с помощью прилагаемых винтов.
- Ослабьте зажим, повернув ручку против часовой стрелки. Расположите крепление в выбранном месте и затяните зажим, повернув ручку по часовой стрелке. Затяните, пока зажим не станет надежным, но постарайтесь не переборщить. Слишком сильный зажим может привести к повреждению вашего стола.
- Используйте винты и шайбы, чтобы прикрепить монитор к задней монтажной пластине. Убедитесь, что стрелка на табличке направлена вверх.
- Наденьте пластину монитора на монтажный кронштейн. Повторите для других мониторов, если вы используете крепление для нескольких мониторов.
- Чтобы обеспечить идеальный угол, отрегулируйте рычаг газовой пружины до надлежащего натяжения. Пружинный рычаг — это то, что удерживает ваш монитор в идеальном равновесии. Если ваш монитор слишком легкий, кронштейн может постепенно поднимать его вверх.
Если ваш монитор слишком тяжелый, кронштейн может провиснуть. Пружина настроена на меньшее натяжение из коробки. Винт для регулировки натяжения находится на стыке рычага. Для регулировки нажмите на рычаг и ослабьте винт. Поверните его против часовой стрелки, чтобы увеличить натяжение для более тяжелых мониторов, и по часовой стрелке, чтобы уменьшить натяжение для более легких мониторов. Это может потребовать проб и ошибок, когда вы используете крепление, но все будет иметь значение, как только вы его зафиксируете. См. наш видеоурок здесь для получения дополнительной информации
Установка крепления для сквозного монтажа
Многие шаги здесь аналогичны шагам, связанным с зажимным креплением. Основное отличие состоит в том, что хомут заменен креплением в виде втулки.
- Прикрепите монтажный кронштейн с опорным винтом к нижней части монтажного кронштейна. Опорный винт должен торчать вниз.
- Приклейте пенопластовые прокладки к кронштейну. Это помогает обеспечить амортизацию и поддержку и предотвращает появление вмятин на вашем столе.
- Если в вашем столе уже есть отверстие, например отверстия для прокладки кабеля, стандартные для многих офисных столов, все готово. Однако, если на вашем столе нет винта или вы хотите другое положение для крепления, вам нужно будет просверлить отверстие в столе с помощью сверла, ширина которого немного больше, чем винт.
- Вставьте винт в отверстие и затяните с помощью шайбы и ручки. Затяните достаточно, чтобы крепление оставалось безопасным. Не должно быть шатания.
- Оттуда прикрепите монтажную пластину к монитору, наденьте ее на кронштейн крепления и отрегулируйте натяжение газовой пружины.
Регулировка высоты и угла обзора
Надлежащая эргономика полезна для общего состояния здоровья и избавит вас от дискомфорта после долгого дня за компьютером. К счастью, с установленным монитором вносить коррективы на лету очень просто.
Ваш монитор должен находиться на расстоянии от 20 до 28 дюймов (примерно на расстоянии вытянутой руки) от вашего лица. Верхняя часть монитора должна быть на уровне глаз или чуть ниже, чтобы вы смотрели на экран под углом около 15 градусов. При этом монитор должен быть наклонен примерно до 20 градусов. Если вы также используете ноутбук для установки с двумя мониторами, подумайте также о приобретении подставки для ноутбука, чтобы ваши экраны находились на одном уровне.
Наряду с регулировкой монитора отрегулируйте свое сиденье и осанку. Ваши ступни должны стоять ровно, а бедра должны быть параллельны земле. Это может означать инвестиции в подставку для ног. Отрегулируйте подлокотники так, чтобы ваши руки могли оставаться на них, а плечи были расслаблены и расслаблены. Клавиатура должна быть чуть ниже уровня локтя, запястья прямые и не касаться стола.
Установка крепления для вашего монитора может показаться пугающей, но это намного проще и проще, чем вы думаете. Установка монитора может улучшить вашу эргономику и сделать вашу работу намного эффективнее.
Источники:
- https://www.
howtogeek.com/330187/how-to-pick-the-right-monitor-mount/
- https://www.cnet.com/how-to/dont-let-your-pc-wear-out-your-eyes/
- https://www.mayoclinic.org/healthy-lifestyle/adult-health/in-depth/office-ergonomics/art-20046169
Вернуться к Mount-It! Блог
Как закрепить монитор на стене с отверстиями или без них
Автор: OCP Team / Центр знаний / Обновлено 2 августа 2022 г.
Есть несколько веских причин, по которым вам следует подумать о том, чтобы поднять ЖК-монитор над столом. Во-первых, это освобождает массу места на рабочем столе, делая вашу рабочую станцию менее загроможденной. Кроме того, это дает вам более гибкие углы обзора и улучшает общую линию обзора, что в конечном итоге означает, что ваша шея может находиться в более естественном положении, чтобы со временем избежать боли или дискомфорта.
Прежде чем вы пойдете и возьмете искатель шипов, уровень и дрель, есть правильный и неправильный способ сделать это. Вот все, что вам нужно знать о том, как закрепить монитор на стене, и несколько вещей, о которых нужно помнить, прежде чем делать это.
Убедитесь, что ваш компьютерный монитор соответствует стандарту VESA
Прежде всего, вам нужно установить, можно ли крепить компьютер к стене. Вот где вступает в действие стандарт VESA. Можно устанавливать только мониторы с плоским экраном, которые соответствуют требованиям VESA.
VESA (сокращение от Ассоциации стандартов видеоэлектроники) — это организация, определяющая критерии монтажа плоских дисплеев, таких как телевизоры и мониторы, на подставках или настенных креплениях. Эти критерии облегчают производителям выполнение требований потребителей, создавая продукты, совместимые с любым кронштейном и подставкой или креплением для монитора независимо от бренда.
Стандарты VESA обеспечивают доступную установку и общую взаимозаменяемость между различными креплениями для улучшения удобства просмотра и эргономики.
Как определить, соответствует ли монитор вашего компьютера стандарту VESA
Мониторы и телевизионные дисплеи, соответствующие критериям VESA, обычно имеют четыре монтажных отверстия на задней панели, расположение которых измеряется по вертикали и горизонтали. Эти отверстия просверлены в стальной раме монитора. Стандарты VESA обычно определяют три вещи:
- Расположение отверстий на задней панели монитора
- Размер винтов, необходимых для крепления монитора к креплению
- Максимальный вес, который может выдержать монитор или крепление для телевизора
Эти критерии различаются в зависимости от размера экрана монитора и габаритных размеров.
Несмотря на то, что современные плоские дисплеи разработаны с учетом требований VESA, не помешает проверить обратную сторону ЖК-монитора, чтобы убедиться, что он соответствует этим стандартам. Вы должны увидеть шаблон с четырьмя отверстиями размером 75 x 75 мм, 100 x 100 мм, 200 x 100 мм или 200 x 200 мм для больших мониторов.
Мониторы, которые поставляются с собственными креплениями, обычно имеют скрытые отверстия VESA, поэтому вам может потребоваться снять заднюю панель или прикрепленное крепление в соответствии с инструкциями производителя, приведенными в руководстве пользователя. Он также должен содержать информацию о том, соответствует ли рассматриваемый монитор стандарту VESA. Если вы не уверены, можно ли установить ваш дисплей, свяжитесь с производителем или проверьте в Интернете, хотя ОБЫЧНО это указано на самой коробке (если вы покупаете новый и он все еще лежит без дела).
Наши настенные крепления, соответствующие стандарту VESA
Продуктов не найдено.
Установка монитора, не соответствующего стандарту VESA
Мониторы Apple обычно не совместимы со стандартом VESA; чрезмерно тонкие мониторы, как правило, имеют расположение отверстий, не соответствующее стандартам VESA. То же самое относится и к изогнутым мониторам. Чаще всего эти дисплеи обычно поставляются со специальными креплениями или подставками, предоставленными производителем.

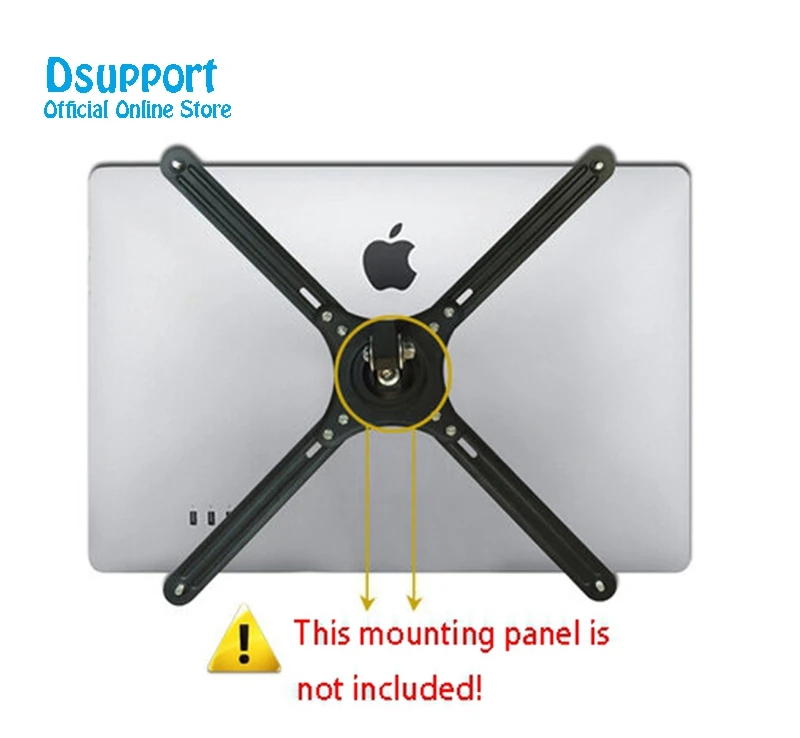

Если вы предпочитаете использовать для экрана крепление VESA, вы можете приобрести адаптеры для креплений, предоставленных производителем. Обычно их легко установить.
Некоторые адаптеры, например, доступные для дисплеев Apple, обычно представляют собой неоригинальные пластины VESA, которые можно привинтить непосредственно к задней части монитора, прежде чем прикреплять их к креплению VESA или подставке. Другие адаптеры предназначены для крепления к дисплею, чтобы избежать сверления прямо в мониторе.
Как закрепить монитор на стене: пошаговое руководство «Сделай сам»
Источник: Unsplash
При установке настенного крепления для монитора обратите особое внимание на его характеристики и убедитесь, что оно соответствует размер и вес вашего дисплея. Вот как закрепить монитор на стене.
Вещи, которые вам понадобятся
- Устройство для поиска креплений . Что бы вы ни делали, не устанавливайте монитор на гипсокартон. Это дорогая катастрофа, ожидающая своего часа. Всегда проверяйте наличие шпильки для установки, чтобы обеспечить максимально возможную поддержку вашего устройства.
- Уровень – Перед тем, как просверлить монтажные отверстия, используйте уровень, чтобы убедиться, что они прямые. Не смотрите на это. Поверьте нам в этом. Это позволяет избежать сверления ненужных отверстий в стене или кривого дисплея.
- Электродрель . Можно использовать отвертку, но это может занять целый день. Использование электродрели ускоряет процесс.
- Сверла — Используйте сверло по камню с твердосплавным наконечником, чтобы создать направляющие отверстия, в которые вы просверлите крепежные винты, и сверло с крестообразным шлицем, чтобы вбить винты в отверстия.
- Настенное крепление для монитора или телевизора . Убедитесь, что приобретаемое настенное крепление VESA соответствует модели вашего монитора. На всякий случай обратитесь к руководству производителя.
- Кто-то, кто поможет (необязательно): Если у вас хорошая координация и вы можете сделать это самостоятельно, молодец! Не помешает попросить кого-нибудь выровнять кронштейны и держать монитор, пока вы будете сверлить и прикручивать. Помощь пригодится, особенно при установке тяжелых мониторов или работе с несколькими мониторами.
Метод
- Выберите наилучшее положение экрана — Выберите оптимальный угол обзора, обеспечивающий наилучший обзор, сидя за столом.
- Используйте искатель стержней, чтобы найти стержни в стене – Поместите искатель стержней на стену и перемещайте его, пока он не найдет стержень. Используйте малярную ленту, чтобы отметить положение.
- Отметьте направляющие отверстия и начните сверлить – Поместите крепление на стену и с помощью уровня убедитесь, что оно ровное. Затем используйте карандаш, чтобы слегка отметить точки, где вы будете сверлить отверстия, чтобы прикрепить крепление к стене. Наконец, прикрепите сверло по каменной кладке к дрели и начните сверлить отверстия в отмеченных точках.
- Прикрепите монтажный кронштейн . Расположите крепление там, где вы хотите его повесить, и просверлите винты в монтажных отверстиях, созданных на шаге 3 выше.
- Прикрепите монтажную пластину к монитору компьютера. – Найдите крепежные отверстия на монтажной пластине сзади монитора. В них уже могут быть винты, или они могут быть покрыты пластиком.
Если это так, выньте их в первую очередь. Затем прикрепите монтажную пластину к задней панели монитора.
- Крепление монитора к стене – Осторожно поднимите монитор и совместите его с кронштейном монитора на настенном кронштейне. Затем подключите их в соответствии с инструкциями производителя. Этот процесс зависит от конкретного типа настенного крепления вашего монитора, поэтому всегда следуйте инструкциям, приведенным в руководстве.
- Отрегулируйте кронштейн крепления газовой пружины – Наконец, отрегулируйте натяжение кронштейна настенного крепления, чтобы получить идеальный угол обзора. Натяжной винт расположен в месте соединения кронштейна настенного крепления монитора. Если вы сделаете его слишком тугим, а ваш монитор слишком легким, рука постепенно поднимет его. Противоположное относится к более тяжелым мониторам на одном или двух кронштейнах монитора со слабым натяжением. Потребуется немного проб и ошибок, чтобы сделать это правильно.
