Как прикрутить профнастил на старые ворота — Сервис автоматики и механизмов — Мариуполь сервис

Как крепить профнастил на забор?

Строительство забора из профнастила требует определенных навыков и опыта. Если разделить процесс монтажа забора из профнастила на несколько этапов, к наиболее сложным из них следует отнести устройство фундаментов и установку столбов ограждения. Последующие этапы выполнить уже значительно проще.

Если столбы забора уже установлены, а фундаменты ограждения набрали необходимую прочность, можно приступать к установке горизонтальных прогонов (их еще называют лагами) для крепления металлического профилированного листа.

Количество рядов горизонтальных прогонов определяется высотой забора. Ведь чем больше высота забора, тем большую ветровую нагрузку придется выдерживать ему в процессе эксплуатации. Для забора высотой 1,6-1,8 м достаточно установить лаги в два ряда, при большей высоте уже необходимо три ряда прогонов.

Как крепить профлист на забор саморезами — в местах нахлеста шурупы завинчиваются в каждую волну

Установка прогонов должна выполняться строго горизонтально. Поэтому при их монтаже необходимо использовать водяной или лазерный уровень. Единственная сложность установки лаг в том, что крепить их к опорам забора лучше с помощью электросварки.

Как прикрутить профнастил на забор?

После установки горизонтальных прогонов, можно начинать крепление профлиста на забор. До того, как закрепить профнастил на забор, необходимо выполнить разметку установки профилированных листов.

Для этого на высоте 10-15 см от уровня грунта между столбами ограждения строго горизонтально натягивают тонкий капроновый шнур. Этой высоты достаточно, чтобы небольшие неровности почвы не мешали установке профнастила.

Крепеж для забора из профнастила лучше всего использовать такой же, как и при монтаже кровельных покрытий из профлиста. Кровельные саморезы изготавливаются из особо прочной стали марки С1022. Поверхность их имеет надежное цинковое защитное покрытие, толщиной не меньше 12,5 мкм.

Крепеж для забора из профнастила — кровельный саморез

Кроме того, кровельный крепеж для металлического профилированного листа отличается от обычных саморезов по металлу с прессшайбой наличием специальной уплотнительной прокладки из неопреновой резины. Эта прокладка необходима для создания герметичности в месте присоединения кровельного покрытия к обрешетке стропильной системы.

При монтаже забора такая герметичность в месте крепления профиля к направляющим не является обязательной. Но попадание влаги под головку самореза может вызвать преждевременную коррозию краев отверстия в профнастиле.

Это может привести к появлению потеков ржавчины на поверхности ограждения. Даже при использовании кровельных саморезов с резиновыми шайбами, рекомендуется края отверстий в профнастиле обрабатывать специальными средствами, предотвращающими кромочную коррозию.

Кроме того, в отличие от обычных саморезов по металлу, головки кровельных саморезов окрашиваются в те же цвета, что и профнастил с полимерным покрытием. Это делает их полностью незаметными на фоне ограждения.

Схема крепления профнастила на забор

Устанавливать листы профнастила лучше всего вдвоем. В то время, когда один человек удерживает нижний край профилированного листа на уровне натянутого шнура, второй человек с помощью шуруповерта закрепляет его к прогону в верхнем углу. После проверки горизонтальности, профнастил закрепляется еще в двух-трех местах.

Крепление профнастила на забор — схема установки саморезов с нахлестом

До того, как крепить профлист на забор по всей площади, устанавливается соседний лист профнастила. Монтировать его лучше так же, как и кровельное покрытие — с нахлестом в одну волну. Это позволит более точно выставить лист по вертикали.

Требования к тому, как крепить профнастил на забор, такие же, как и к креплению любых вертикальных поверхностей из профлиста. Саморезы устанавливаются через одну волну.

Несмотря на то, что наконечник в виде сверла позволяет завинчивать их без предварительного просверливания отверстий в профнастиле, лучше этим не злоупотреблять. Дело в том, что отверстие в профилированном листе, диаметр которого чуть больше диаметра самореза, позволяет компенсировать линейное расширение металла при резких колебаниях температуры.

Вкручивать саморез при креплении профлиста на забор нужно строго перпендикулярно поверхности листа. При этом нужно обращать внимание на плотность прилегания неопреновой шайбы.

Правильное крепление профлиста на забор

Как слишком слабое завинчивание самореза, так и чрезмерное его затягивание приведут к нарушению герметичности в месте крепления. Зная, как прикручивать профлист на забор, вы защитите его от коррозии, чем обеспечите длительную эксплуатацию ограждения.

Завершающим этапом монтажа ограждения станет установка торцевой планки. Она закроет кромки профилированного листа и придаст забору законченный вид.

Как следует крепить профнастил?

Профнастил сегодня является одним из лучших строительных материалов, который применяется не только для покрытия кровли, но для перекрытий, стен, заборов. Особенности материала позволяют использовать его в качестве строительного материала для хозяйственных построек, гаражей. Но, как и при любом строительном процессе, главным является соблюдение правил монтажа. Профнастил важно правильно прикрутить, чтобы лист и его внешнее покрытие не было повреждено.

С учетом высоты волны и подбирается длина самореза (L). Она рассчитывается по формуле: L=L1+H+L2, где L1 — резьба профиля, которая входит в обрешетку (составляет примерно 2,5-3 см), H — высота гофры, L2 — толщина шайбы и уплотнительной прокладки (около 4 мм).

Обрешетка под профнастил, какой она должна быть?

Таблица размеров обрешетки.

Для того чтобы правильно прикрутить профлист, придется сначала сделать обрешетку из дерева, то есть каркас из деревянных брусьев. Особое внимание уделяется тому, чтобы шаг обрешетки полностью соответствовал используемому типу профнастила. Шаг обрешетки также зависит и от угла наклона крыши, основные требования здесь следующие:

при угле наклона ската крыши от 15-ти градусов обрешетка выполняется шагом в 35-50 см

при угле меньше 15 градусов и использовании профлиста С20 обрешетку надо устанавливать сплошной, то есть использовать для этого лист фанеры либо ОСП укладка обрешетки осуществляется внахлест на размер, равным нескольким волнам профлиста

при использовании листа марки С35 с таким же углом наклона шаг обрешетки должен составлять до 30 см

для марки профлиста С44 и больше шаг обрешетки должен составлять от 50 см.

Дополнительно для крепления применяются силиконовые герметики (для уклона крыши меньше 20 градусов), специальные резиновые прокладки, соответствующие форме и размеру волн.

Методы крепления профнастила

Профлист должен крепиться с учетом предназначения постройки:

крепление листа при выполнении кровельных работ

крепление для ограждений, стеновых конструкций.

Правильное крепление профнастила саморезами.

Для этого сегодня выпускается большое количество материала, специального предназначенного для кровельного покрытия, строительства заборов и хозяйственных построек, отделки фасадов и стен, для сооружения перекрытий. Самым прочным считается кровельный и несущий профлист, который отличается от других не только высотой и формой волны, но и толщиной металла.

Само крепление заключается в том, что специальными саморезами профлист прикручивается к основе (обрешетке, стойке забора). При этом необходимо смотреть, чтобы крепление было осуществлено правильно, то есть саморезы должны иметь резиновую прокладку, не дающую повредить металл, входить в лист ровно, без наклона, не затягиваться слишком сильно. Вкручивать элементы крепления в профнастил надо правильно: в волну, желательно использовать при этом специальные прокладки. Но поговорим об этом более подробно.

Чтобы правильно прикрепить лист из профилированного металла, необходимо большое внимание уделить именно саморезам. Для этого применяются специальные крепежные элементы с резиновыми прокладками, которые подходят для фиксации к основе стенового, кровельного, несущего профнастила. Головка самореза может иметь полимерное покрытие, которое совпадает с основным листом, то есть покрытие получается более декоративное и привлекательное. Резиновая прокладка под головкой не дает повредить покрытие, которое имеет сам профнастил, влага не проникает под нее, то есть создается надежная защита материала.

Сам профлист при креплении должен лежать ровно, саморезы в него входить перпендикулярно, не допускается никаких перекосов и искривлений. Это касается не только кровельного покрытия, но и момента, когда из профилированного металла сооружается забор. В этом случае саморезы также должны ровно крепиться в лист, не сминая, не царапая его.

Правильно вкрученный саморез находится в волне материала, которая прилегает к обрешетке (только не вплотную!) либо к прогонам.

К деревянной обрешетке или лагам профнастил может крепиться и обычными саморезами, но для металлических лаг используются только элементы крепления со сверлом. Если сооружается забор, то допустимо фиксирование листов при помощи заклепок. Специалисты рекомендуют не пользоваться обычными алюминиевыми, так как они могут не выдержать ветровых нагрузок, лучше всего приобретать стальные.

В очень редких случаях монтажа профнастила допускается использовать сварку. Как правило, это делается при устройстве перекрытий либо когда необходимо зафиксировать забор и калитку к нему. В этом случае придется все работы проводить аккуратно, стараясь не повредить протекционное покрытие листа (оцинковка, полимерный слой), чтобы профнастил не был подвержен коррозии. После завершения всех сварочных работ, необходимо место, где была сварка, покрыть специальными антикоррозийными составами для обеспечения защиты.

Как рассчитать саморезы для крепежа?

Сила закручивания шурупов.

Чтобы правильно укрепить профнастил. придется рассчитать количество саморезов, которые будут необходимы для работы. Количество элементов крепления вычисляется таким образом:

подсчитывается периметр всего покрытия (применяется и для кровли, и когда сооружается забор)

полученный результат необходимо разделить на ширину листа (учитываем, как именно будет лежать профлист: если стык, то берется его физическая ширина, если с нахлестом — рабочая)

разница между двумя методами крепления может составлять до 10%, поэтому обязательно следует учитывать правило укладки профнастила.

Учитываем и такой момент, что в местах нахождения конька профлист лучше всего прикручивать удвоенным количеством саморезов.

Стандартное число метизов (или саморезов, как их еще называют), которое необходимо для крепления профлиста. составляет 8 штук на один кв. м, при этом расчет одинаково подходит и для кровельного, и для фасадного покрытий. Забор рассчитывают таким же образом (если используются именно метизы, а не заклепки, их рекомендуется ставить чаще). Шаг крепления должен составлять от 50 см, но опять же все зависит от расположения листа.

При креплении к забору учитывают еще и такой момент, как ветровые нагрузки в данном регионе. Если необходимо установить конструкцию в местности, где подобные нагрузки достаточно велики, то шаг делается меньше, а количество саморезов увеличивается.

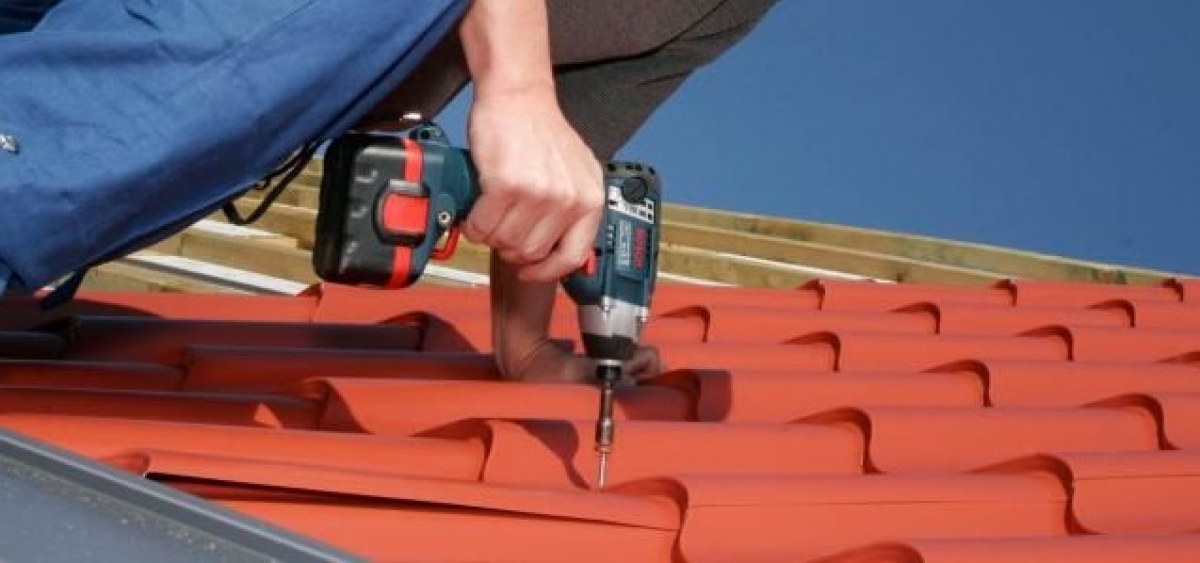

Крепление на кровле профлиста

Пирог кровли под профнастил.

При креплении листа на крышу соблюдается следующая поочередность:

Листы раскладываются в требуемом порядке, нахлест должен соответствовать всем требованиям с учетом уклона ската. Самый большой нахлест должен быть около 20 см, при малом уклоне дополнительно применяется герметик для стыков листов.
Размечаются все места креплений, после чего можно приступать к работе.
Начинают всегда с нижнего листа, саморезы вкручиваются в волну, то есть в профильную впадину, которую имеет каждый профнастил.
Для конька используются саморезы с большей длиной, их количество увеличивается почти вдвое для обеспечения устойчивости к различным нагрузкам и воздействиям.
Если на крышу монтируется профлист с небольшой толщиной, то перед укладкой лучше использовать специальные резиновые прокладки, повторяющие форму профиля.
При затягивании саморезов надо контролировать усилие, чтобы не допустить слишком плотной фиксации, это может повредить профнастил.

Крепление профнастила к ограждениям

Делаем забор из профнастила своими руками

Усадьба с домом в частном секторе всегда нуждается в ограждении и пусть даже оно не защитит от лихих людей, но все-таки психологический барьер несомненен, да и соседские животные не будут гулять по огороду.

Забор из профнастила

Монтаж и материалы

Профнастил

Профнастил разного цвета и структуры

Чтобы разобраться в том, как изготовить забор из профнастила, прежде всего, нужно уяснить себе структуру и размеры материала, с которым вы будете работать.

Итак, такое изделие представляет собой холодногнутый листовой профиль с формой трапециевидного гофра с разной шириной и шагом.Листы делаются либо оцинкованными, либо оцинкованными с лакокрасочным покрытием и защитной плёнкой.

Длина листа может достигать 13м, но для забора чаще всего используют образцы 120 или 150 см длиной. Ширина таких экземпляров может составлять 1200, 1150 и 1060 мм, при рабочем диапазоне 1150, 1100 и 1000 мм соответственно.

Каркас забора

Совет. Перед началом работы разметьте территорию, вбейте колышки и натяните между ними нитки для нивелирования ограждения.

Варианты крепления металлических столбиков для забора

Прежде всего, вам понадобится вертикальный каркас конструкции, иначе, как ровно прикрутить профнастил на забор, если нет жёсткого основания? Для начала рассмотрим наиболее простой вариант со столбиками из металлического профиля для забора (труба, прямоугольник, квадрат).

На рисунке вверху показано четыре способа, как своими руками можно установить металлические столбики, и приведены размеры их погружения в грунт.

Безусловно, можно использовать любой из этих способов, но первый из них вскоре ослабнет и приведёт к быстрой коррозии металла нижней части профиля и подобное поражение коррозией будет и в третьем случае, потому, что на комель будет попадать влага.

Несколько лучше дело обстоит во втором случае, когда комель профиля до половины залит цементным раствором. Но, тем не менее, устанавливать забор с профнастила своими руками на такой каркас тоже нежелательно, ведь в любом случае комель будет ржаветь из-за попадания внутрь профиля грунтовых вод, ведь он защищён только сверху, да и то, наполовину.

Самым лучшим вариантом из всех является четвёртый и на такой каркас можно смело устанавливать забор и ворота из профнастила своими руками – он выдержи и простоит долгое время. Но это не единственный метод установки опор для каркаса.

Установка бетонного столбика

А вот, что касается бетонных столбиков для забора. то здесь подход несколько иной, но и цена у них больше, нежели у обычных труб с разным профилем.

Бетонную опору можно устанавливать прямо в землю, без заливки ямы цементным раствором, только при этом нужно обязательно подбить щебнем.

Кирпичные столбы для забора

Конечно, если вы делаете заборы из профнастила своими руками, то самыми шикарными будут столбики из декоративного кирпича. Но для монтажа такой опоры вам следует сначала просмотреть четвёртый вариант установки металлических столбиков, где труба в земле полностью заливается цементным раствором.

Консоли для лаг крепятся к металлическому профилю

Совет. Чтобы вам было удобнее обкладывать металлический столбик кирпичом и ровно зафиксировать на нём кронштейны, используйте квадратный или прямоугольный профиль.

Монтаж опоры для ворот

Также изготовление забора из профнастила своими руками подразумевает навешивание ворот и калики в этом ограждении.

Для этого в конструкции опоры предусматриваются закладные, на которые впоследствии вы сможете зафиксировать навесы для створок или прикрепить к ним дополнительный металлический профиль для забора. который и будет основанием для петель.

Расположение лаг для крепления профнастила

Когда вы смотрите видео ролики или фильмы и видите там ограждение из профлиста, то вряд ли вам показывают внутреннюю сторону забора, где проходят лаги, к которым, собственно, и крепится облицовка.Такие перемычки можно крепить к столбикам, точнее, к кронштейнам, после монтажа опор, но можно также вообще обойтись без консолей, закрепив горизонтальные профили к вертикальным, как единое целое ещё до укладки кирпича.

Впрочем, очерёдность работ не имеет особого значения и в этом смысле решение вопроса, как ставить забор из профнастила остаётся на ваше усмотрение. В таких случаях более актуален вопрос о количестве лаг для каркаса, ведь их можно установить только вверху или внизу, но можно также добавить ещё одну посредине. Но это, скорее, будет зависеть от высоты ограждения и от предполагаемых нагрузок, ведь иногда даже по верхней кромке листа ставят уголок 50 50 мм в виде дополнительной перемычки.

Совет. Для перемычек на забор из профлиста можно использовать как профиль, так и металлическую полосу (посредине) и уголок (вверху и внизу).

Но наиболее прочными при сохранении эстетических качеств остаются прямоугольные профили 20 40 мм.

Совет. Кирпичный столбик без колпака будет смотреться незавершённым, поэтому его необходимо накрыть шляпкой. Такие изделия делаются из бетона, жести и пластика и всегда доступны в соответствующих торговых точках.

Ворота из профнастила своими руками

Особое внимание при сооружении ограждения для дома или дачного участка собственными руками стоит уделить именно воротам. Они должны быть достаточно прочными и надежными, а также иметь аккуратный и привлекательный внешний вид. Выбор материалов и способов изготовления такой конструкции сегодня огромен. Особой популярностью пользуются ворота из доступного по цене и практичного в эксплуатации материала профнастила. При правильно проведенных работах по установке ворот, такая конструкция обязательно порадует своей прочностью, надежностью и долговечностью.

Ворота из профнастила. как и ворота из любого другого материала, могут иметь различную конструкцию. Наиболее распространенными считаются распашные либо откатные ворота. Каждый из этих типов ворот под силу соорудить практически любому мастеру, кто владеет определенным опытом строительных работ и всем необходимым для этого подручным инструментом. Прежде всего необходимо изготовить чертеж будущих ворот и провести все замеры.

Прежде всего необходимо изготовить чертеж будущих ворот и провести все замеры.

Особой популярностью пользуются ворота из доступного по цене и практичного в эксплуатации материала профнастила. При правильно проведенных работах по установке ворот, такая конструкция обязательно порадует своей прочностью, надежностью и долговечностью Ворота из профнастила. как и ворота из любого другого материала, могут иметь различную конструкцию. Наиболее распространенными считаются распашные либо откатные ворота. Каждый из этих типов ворот под силу соорудить практически любому мастеру, кто владеет определенным опытом строительных работ и всем необходимым для этого подручным инструментом. Прежде всего необходимо изготовить чертеж будущих ворот и провести все замеры. Michail Rybakov

Для того, чтобы соорудить ворота из профнастила своими руками распашного типа могут понадобиться листы профнастила соответствующего размера, металлический профиль прямоугольного либо круглого сечения, 4 петли, саморезы, болгарка. бетон, сварочный аппарат и другие подручные инструменты. Для начала готовим фундамент под опору будущих ворот. Для начала выкапываем яму с глубиной минимум 80 см и засыпаем ее щебнем на 15 см. Устанавливаем столбы для будущих ворот строго вертикально с помощью уровня и бетонируем их в яме. Выдерживаем то, время которое необходимо для полного застывания бетонной смеси. Можно для большей устойчивости приварить к нижней части столбов основание из четырех поперечин крест-накрест и так же забетонировать.

Можно для большей устойчивости приварить к нижней части столбов основание из четырех поперечин крест-накрест и так же забетонировать.

Тем временем, можно заняться изготовлением самих створок ворот. Для этого свариваем основание наших ворот по заданным размерам из металлического профиля, не забывая про ребра жесткости, которые могут быть приварены горизонтально либо по диагонали крест-накрест, соединив противоположные углы основания. Затем прикручиваем листы профнастила с помощью саморезов к готовому основанию. Очень важно правильно подобрать длину саморезов, чтобы в готовом виде они были практически незаметны. При желании листы профнастила можно приварить к основанию.

При желании листы профнастила можно приварить к основанию.

Ворота из профнастила можно также сделать откатными в случае, если пространство перед ними не позволяет установить распашной тип ворот. Откатные ворота могут быть снабжены автоматической системой открытия/закрытия, что значительно облегчает процесс, либо открываться вручную.

Откатные ворота могут быть снабжены автоматической системой открытия/закрытия, что значительно облегчает процесс, либо открываться вручную.

Следующий этап работ — это приваривание нижней части петли к нашим столбам и верхней к створкам на тех местах, которые предварительно были размечены. Только после этого можно аккуратно смазать петли и вставить створки в них. Если все устраивает, в том числе зазоры между створками и столбами, то можно приваривать обе части петли друг другу. Последнее, что остается — это прикрутить засовы или замки на готовые ворота Ворота из профнастила можно также сделать откатными в случае, если пространство перед ними не позволяет установить распашной тип ворот. Откатные ворота могут быть снабжены автоматической системой открытия/закрытия, что значительно облегчает процесс, либо открываться вручную. Michail Rybakov

Для этого, в первую очередь, необходимо все четко просчитать с размерами будущих ворот и необходимых материалов. Главной особенностью, при этом, является то, что ширина откатных ворот должна быть больше, чем сам проезд почти наполовину. Это объясняется необходимостью создания противовеса для данной конструкции. Кроме того, для таких ворот требуется обустройство идеально ровной поверхности под их основание, так как вес самих ворот достаточно велик и при открытии/закрытии они испытывают достаточную нагрузку.

Кроме того, для таких ворот требуется обустройство идеально ровной поверхности под их основание, так как вес самих ворот достаточно велик и при открытии/закрытии они испытывают достаточную нагрузку.

Последнее, что остается — это прикрутить засовы или замки на готовые ворота Ворота из профнастила можно также сделать откатными в случае, если пространство перед ними не позволяет установить распашной тип ворот. Для этого, в первую очередь, необходимо все четко просчитать с размерами будущих ворот и необходимых материалов. Главной особенностью, при этом, является то, что ширина откатных ворот должна быть больше, чем сам проезд почти наполовину. Это объясняется необходимостью создания противовеса для данной конструкции. Кроме того, для таких ворот требуется обустройство идеально ровной поверхности под их основание, так как вес самих ворот достаточно велик и при открытии/закрытии они испытывают достаточную нагрузку. Michail Rybakov

Как и сооружение распашных ворот, откатные ворота также требуют закладки фундамента для их опор. Для этого роют две ямы глубиной максимум до 1,5 метров и шириной до 30 см под опорный механизм, расстояние между которыми должно равняться ширине проезда. Опоры ворот будут состоять из металлического швеллера и изоляционной трубки для электропроводки. Их фиксируют четко по уровню и далее это все заливают бетонным раствором, который должен застыть через 3-5 дней. Тем временем, изготавливают основание будущих ворот из металлических труб соответствующего размера прямоугольного либо круглого сечения. Нельзя забывать про укрепляющий внутренний каркас из труб меньшего диаметра сваренных между собою крест-накрест.

Затем к готовому основанию с помощью саморезов или специальных заклепок прикручивают листы профнастила либо приваривают их сварочным аппаратом.

Нельзя забывать про укрепляющий внутренний каркас из труб меньшего диаметра сваренных между собою крест-накрест. Затем к готовому основанию с помощью саморезов или специальных заклепок прикручивают листы профнастила либо приваривают их сварочным аппаратом.

Для этого роют две ямы глубиной максимум до 1,5 метров и шириной до 30 см под опорный механизм, расстояние между которыми должно равняться ширине проезда. Опоры ворот будут состоять из металлического швеллера и изоляционной трубки для электропроводки. Их фиксируют четко по уровню и далее это все заливают бетонным раствором, который должен застыть через 3-5 дней. Тем временем, изготавливают основание будущих ворот из металлических труб соответствующего размера прямоугольного либо круглого сечения. Нельзя забывать про укрепляющий внутренний каркас из труб меньшего диаметра сваренных между собою крест-накрест. Затем к готовому основанию с помощью саморезов или специальных заклепок прикручивают листы профнастила либо приваривают их сварочным аппаратом. Michail Rybakov

После проделанных операций и полного застывания фундамента можно приступить к самому монтажу ворот. Для начала выставляем ролики для откатных ворот на фундаменте, отодвигая их на максимальное расстояние, не забывая про ограничители. Накатываем на каретку раму наших ворот и выставляем их строго уровню. Если все устраивает, то необходимо обварить платформы тележек, если нет, то подгоняем ворота по уровню, как следует, чтобы избежать перекосов, и только потом привариваем. После этого привариваем и верхние ролики, нижний и верхний уловители прямо к опорному столбу.

Завершающий этап работ — это установка автоматического механизма закрытия/открытия ворот. И напоследок стоит проверить работоспособность готовой конструкции.

Источники:
oprofnastile.ru, 1profnastil.ru, sdelai-zabor.ru, kniga-stroitelia.ru

Как крепить профнастил на крыше саморезами: фото и видео инструкция

Оригинальная кровля частного дома, выполненная из профилированного металла, характеризуется надежностью, простотой исполнения и доступностью в цене. Без усилий или специального оборудования можно создать крепление профнастила на крыше. Особенно – если вы знакомы с особенностями материала, его разновидностями, технологическими характеристиками.

Согласно разделу действующего СП :

5.7.8 Профилированные листы или металлическую черепицу следует крепить к прогонам самонарезающими шурупами по ГОСТ 11473 с уплотнительной шайбой из ЭПДМ и окрашенной головкой.

5.7.9 Нахлест профилированного листа вдоль ската должен быть не менее 250 мм, а поперек ската — на один гофр.

При уклонах крыш от 30 до 45% с заделкой стыков герметиками, от 45% и выше не требуется перекрытия профиля полностью (со сдвижкой листа на одну волну), когда:

— отворот накрывающей кромки плотно заходит за неполную (или полную) верхнюю полку профиля на ее боковую накрываемую грань;

— нижний профиль с одной неполной боковой поверхностью плотно заходит под боковую поверхность профиля листа с коротким горизонтальным нижним отворотом;

— верхняя накрывающая кромка плотно (без зазоров между листами) заходит на выемку в верхней полке перекрываемого листа.

При уклонах крыш от 20 до 30% соединение листов выполняют со сдвижкой их на одну волну (целый профиль) и с герметизацией стыков [МДС Кровельные работы].

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Характеристика гофрированного материала

Профлист – рельефный материал, который получают в процессе холодной обработки металла. Его производят из оцинкованной стали высокого качества, с покрытием из пурала, полиэстера, цинка и пластизола. Универсальный материал применяется для перекрытия зданий, возведения построек, ограждающих конструкций или обшивки стен.

Разновидности полотна

Существуют несколько видов рельефного покрытия, применяемого в строительстве:

Стеновой – используется для обшивки, сооружения съемной опалубки и возведения легких ограждений. Высота волны полотна марки «С» составляет 8-44 мм. Листы профнастила имеют небольшую толщину, они достаточно легкие и удобные для самостоятельных работ.
Несущий вид («Н») характеризуется усиленными ребрами, которые предают материалу прочность и твердость. Их высота от 57мм до 114 мм. Полотна используются для обустройства капитальной кровли или возведения ангаров.
Универсальный тип («НС») – многофункциональное покрытие, обладающее средними показателями высоты гофры и толщины.

Перед тем, как крепить профлист на крыше, необходимо подобрать материал. Опытные застройщики рекомендуют выбирать полотна с высотой гофры от 20 до 60 мм. Используйте металлический лист в соответствии с климатическими условиями региона. Покупать материал необходимо с запасом, так как он кладетсяна обрешетку внахлест.

Преимущества металлопрофиля

Лучше, чем кровельный металлопрофиль, может быть только лист профнастила для забора. Технология, как закрепить профнастил на забор не отличается от фиксации профилированного полотна в качестве кровли. Положительные характеристики материала позволяют выбирать его для организации ограды или кровельного покрытия. Итак, металлический профиль:

характеризуется пластичностью. Рельефные листы приобретают легко монтировать, накладывая одну «волну» на другую;
обладает устойчивостью ультрафиолету и атмосферным осадкам. Установленный на крыше профилированный лист не выгорает, не поддается коррозии;
позиционируется как доступный по цене и экономичный материал;
имеет широкую цветовую палитру;

Прикрученныйна поверхность дома настил создает легкую и прочную конструкцию, которую обустроить можно своими руками.

Процесс укладки

Закрепляя профнастил на крыше, учитывайте немаловажную деталь: монтируемые листы нужно располагать так, чтобы на их краях находились впадины, а не вершины. Капиллярные канавки, которые расположены по краям полотна, обязательно должны находиться сверху. Доставлять листы на крышу необходимо по одному при помощи веревки с использованием специальных лаг или, хотя бы, обыкновенных деревянных лестниц, установленных ступеньками книзу.

Профнастил должен укладываться поперечно скату, «поясами». Начальный пояс необходимо уложить, приспустив на козырек примерно на 10-15 см. Листы нужно крепить саморезами с шестигранными головками, уже имеющими резиновую шайбу-уплотнитель. Крепеж ввинчивается перпендикулярно листу, и на одно полотно желательно тратить не менее 6 саморезов для того, чтобы они держались действительно крепко и служили достаточно долго. Дальнейший монтаж листов выполняется с нахлестом не менее 10 сантиметров, и укладка производится до самого конька. Процесс продолжается снизу вверх до тех пор, пока не будет уложен последний лист кровли. Саморезы всегда ввинчиваются в нижнюю волну профнастила, и только конек необходимо крепить в верхнюю волну.

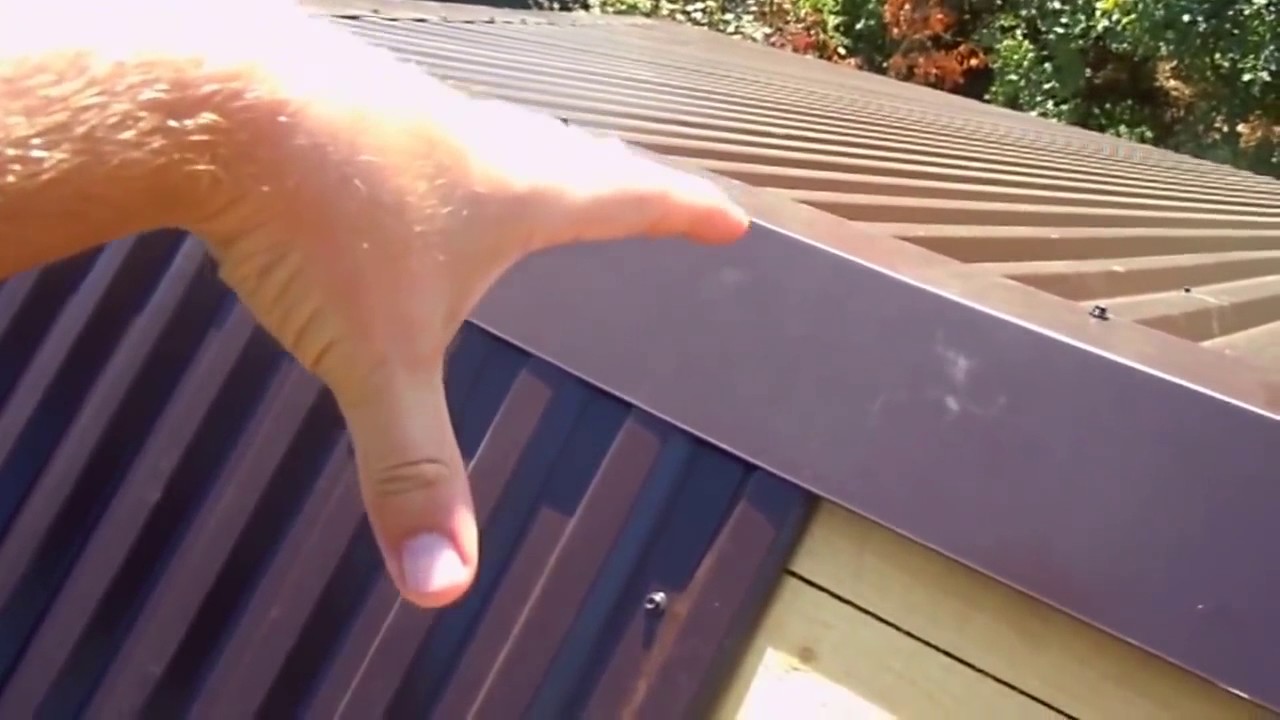

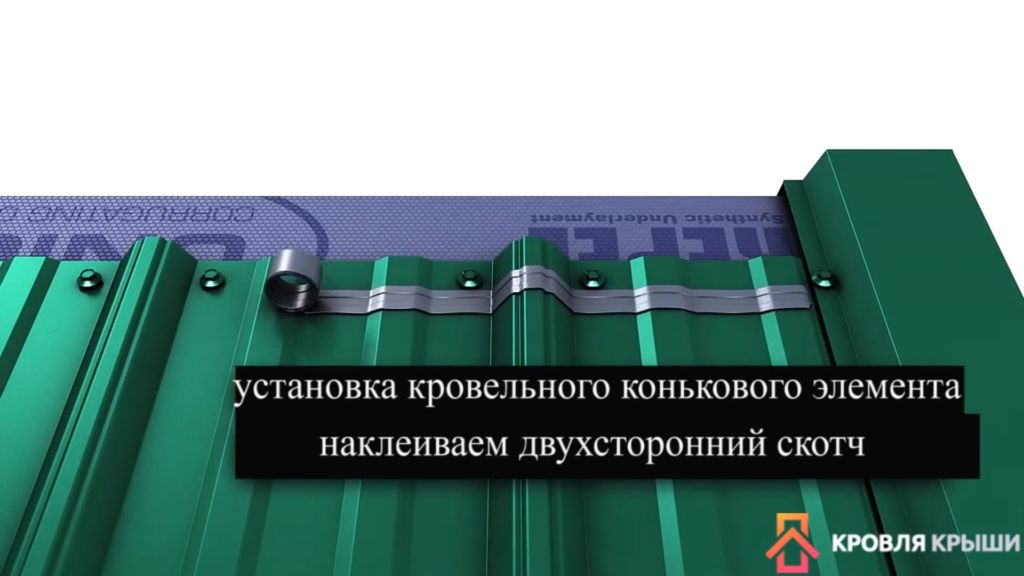

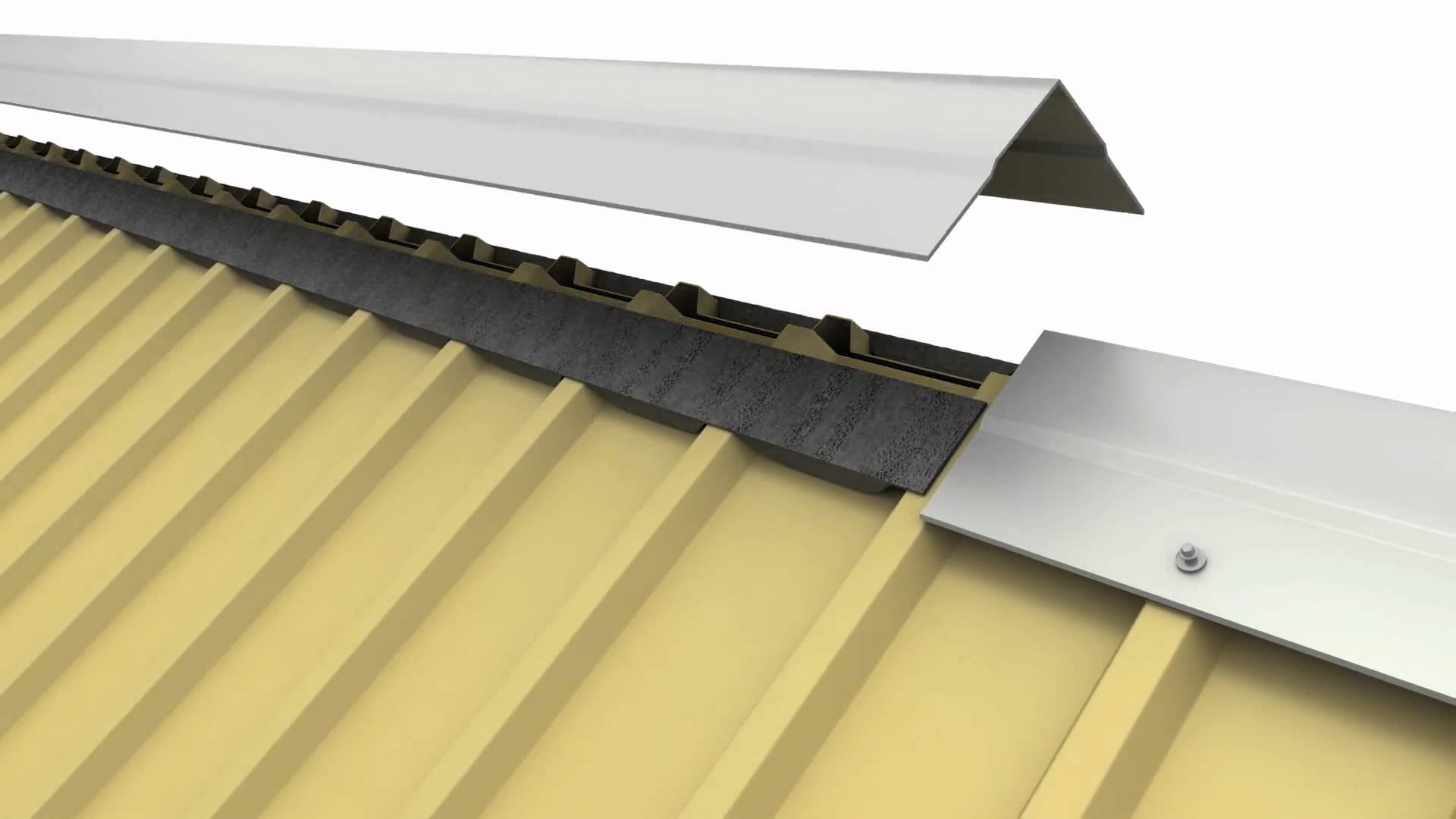

Что касается непосредственно конька, как правило, его делают из специальных оцинкованных листов, либо из металлопрофиля. Ширина оцинковки в данном случае должна быть не менее 40-50 сантиметров. По истечении трех месяцев с момента окончания кровли не забудьте подтянуть саморезы, поскольку они могут ослабляться.

Итак, мы рассмотрели, как же именно следует крепить профнастил. Поговорим еще и о том, чего делать категорически нельзя. В частности:

не допускается закрепление листов гвоздями. Сильный ветер может попросту срывать листы;
нельзя использовать сварку или газовую резку для элементов профнастила;
запрещено резать листы болгаркой.

Что касается двух последних пунктов, это продиктовано невозможностью подвергать данный материал воздействию высоких температур. Защитное покрытие, которое наносится на них, под воздействием жары попросту выгорит, а значит, листы мгновенно начнут ржаветь. Если вам необходимо разрезать элемент – лучше воспользуйтесь ножницами по металлу, но помните: ими можно резать только вдоль. Попытки поперечного разреза профнастила приведут к деформации волн, следовательно, даже если вы выпрямите его, нет никакой гарантии, что лист ляжет точно «волна на волну».

Помните, уложить листы своими руками можно, и, в принципе, в этом нет ничего сложного. Все что требуется от вас – немного времени и соблюдение правильности действий. Тогда ваша кровля позволит вам забыть о ней на много лет, даруя вашему дому тепло, комфорт и уют.

Как крепить профнастил на забор?

Как прикрутить профнастил на забор?

Схема крепления профнастила на забор

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив

Возможные ошибки при монтаже профлистов на кровле

Обустройство кровли профилированными листами является простым и доступным даже для неопытных мастеров. Технология фиксации металла не требует сложных действий, однако в процессе проведения работ следует учитывать основные правила. При этом часто могут возникнуть следующие ситуации и ошибки, которых можно легко избежать:

Крепёж профилированных листов прост, но только тщательное соблюдение технологии обеспечит кровельному покрытию долговечность и надёжность при любых нагрузках.

Подписаться на наш канал в Похожие записи:

Крепление профнастила на крыше саморезами, основные моменты, которым следует уделить внимание

Крепление листов профнастила – это один из самых ответственных и сложных этапов возведения кровли. Именно от этого момента в выполнении монтажа кровли, зависит то, насколько качественной будет кровля и сколько она прослужит. Перед выполнением работ очень хорошо изучите, как выполнять крепеж и какими саморезами крепить профнастил на крышу.

Помните: нельзя надеяться на то, что вы сможете разобраться по ходу выполнения работ, это не доводит до добра, в итоге, вы получите непригодную для службы крышу.

Какими саморезами крепить профнастил на крышу: основные особенности

Для закрепления листов профилированной стали на обрешетке используются специальные кровельные саморезы. Перечислим основные особенности таких шурупов:

Одна из важнейших особенностей саморезов для крепления профнастила к обрешетке – это их диаметр, он может варьироваться в диапазоне от 4,8 до 6,5 мм, длина обычно составляет 0,2-2,5 см;
Наличие уплотнительной неопреновой шайбы, которая предусматривается для предотвращения проникновения влаги в местах крепления. В принципе, можно применять обычные саморезы с широкой шляпкой, при этом, использовать кусочки резины для изоляции;
Крепления профилированных листов в прогон, выполняется с помощью специальных удлиненных саморезов.

При выборе шурупов, уделяйте максимум внимания качеству уплотнительной резинки. Нужно убедиться в том, что она не будет пересыхать или растекаться, иначе, кровля неизбежно начнет протекать в местах крепления. Старайтесь приобретать шурупы от проверенных производителей, определить, что саморез фирменный, можно по характерному клейму, которое использует каждый производитель, оно располагается на шляпке шурупа.

Количество саморезов и шаг между ними

Чтобы добиться максимального качества крепления профнастила на крыше, расстояние между саморезами не должно быть меньше 20-30 см, а количество используемых шурупов в расчете на один квадратный метр – не менее 6-8, исключением являются нижняя и верхняя части профилированного листа: здесь вкручивается максимальное количество саморезов, лучше в каждую волну. По всей поверхности листа вкручивать саморезы в каждую волну необязательно, можно делать пропуски одной 2 волн, при этом каждый последующий ряд саморезов вкручивается в шахматном порядке.

Помните: шурупы должны вкручиваться в лист строго перпендикулярно. Это важно, так как, если вкрутить саморез в лист не под правильным углом, может произойти так, что уплотнительная резинка станет в неправильное положение, что в итоге приведет к образованию протечки. Особенно важно это в случае, когда выполняется скрепление в прогоны, так как в этом случае длина саморезов значительно больше, нежели при обычном монтаже, а значит, и величина перекоса может быть больше.

Последний этап, который входит в крепление профнастила саморезами на крыше – это монтаж конька. Очень важно крепить конек к листу в верхнюю волну, это значительно, так как только таким образом можно обеспечить максимально качественное соединение элементов кровли. Также на профилированный лист, под конек, необходимо укладывать гидроизоляционную резинку, которая предотвратит проникновение влаги под кровлю, либо пройти этот стык силиконом.

Доборные элементы для профнастила

Помимо самих листов для отделки понадобятся доборные элементы. Каждый из них выполняет определенные функции, и является неотъемлемой частью обшивки дома.


Наименование элемента	Назначение
Наружный угол Угол наружный	Применяется для обрамления наружных углов. Придает обшивке завершенный вид и одновременно защищает стыки от попадания осадков, пыли, мелкого мусора. Монтируется сверху на профнастил, вследствие чего шляпки саморезов остаются на виду
Внутренний угол Угол внутренний	Крепится во внутренних углах постройки, выполняет защитно-декоративные функции. Монтируется сверху на профлисты, крепежи остаются на виду
Наружный угол сложный	Выполняет те же функции, что и обычный угол, но крепится он к обрешетке, до монтажа листов. Такая установка позволяет сделать скрытый крепеж
Внутренний угол сложный	Устанавливается во внутренних углах фасада перед монтажом профнастила, выполняет защитно-декоративные функции
Стыковочная планка сложная	Предназначается для защиты и отделки стыков обшивки на плоскости стены. Крепится к обрешетке до установки профнастила
Торцевая планка	Применяется для обрамления торцов обшивки, защищает их от воздействия осадков, придает аккуратный вид. Крепится к обрешетке до установки листов
Откосная планка	Применяется для обрамления дверных и оконных проемов. Защищает от попадания осадков и мусора, крепится к обрешетке до монтажа обшивки
Стыковочная планка	Выполняет те же функции, что и сложная стыковочная планка, но крепится после монтажа обшивки, вследствие чего шляпки крепежей остаются видимыми
Молдинг	Применяется для отделки стыка между фасадом дома и подшивкой карнизного свеса. Крепится к обрешетке перед установкой профнастила
Отлив оконный	Применяется для защиты подоконного пространства от дождевых потоков. Устанавливается в нижней части оконных откосов до монтажа обшивки
Наличник	Применяется для оформления дверных и оконных проемов, придает им завершенный вид
Цокольная планка	Применяется для защиты верхней части цоколя от дождя и снега, чем продлевает срок его службы. Крепится к нижней части обрешетки до установки профнастила

Как правило, эти изделия выпускаются длиной 3,2 и 1,25 м, хотя у каждого производителя могут быть свои параметры. Рассчитать их количество гораздо проще, чем листов обшивки, поскольку здесь все измеряется в погонных метрах, а не в квадратных.

Советы профессионалов

Монтаж профлиста на самом деле не очень сложен. Тем не менее на практике у новичков могут возникнуть трудности. И связаны они в основном с тонкостями крепления профлистов.
Саморезы вкручивают строго под углом в 90˚ без каких-либо перекосов, прокладка при этом должна стоять ровно.
Опытные мастера никогда окончательно не привинчивают первый лист металлопрофиля, пока не будут уложены еще несколько. Дело в том, что в случае необходимости так намного проще будет разворачивать или продвигать целый блок.
При креплении металлопрофиля к металлическим прогонам саморезы можно заменить на комбинированные заклепки.

Профлист крепят к верхней и нижней обрешетине в каждую из волн, в то время как к промежуточным – можно через волну.
Что же касается продольных стыков, расстояние между крепежами в этом случае не должно превышать полметра.
При расчете нужного количества саморезов исходят из того, что на 1 м2 расходуется 5–8 штук.
Стыки профлистов таят потенциальную опасность протечек, поэтому их нужно прижать как можно лучше. Для этого крепежи в гофрах, которые наиболее близко расположены к стыку, выполняют со смещением: на верхнем листе центр крепежа смещают на 5 мм по направлению к стыку, а на нижнем, наоборот, от стыка.

Саморезы обычно прикручивают шуруповертом, однако если вы решили делать это вручную, нужно следовать правилу:
1. Шуруп нельзя перетянуть, так как в этом случае повредится изоляция.
2. Нельзя и не докрутить, иначе в этом месте кровля станет протекать.
Профлист категорически нельзя резать болгаркой, так как абразивный круг в процессе резки может разрушить защитные слои материала. Лучший инструмент для этого – электроножницы, электролобзик или ножовка.
Обрезанную кромку защищают от коррозии слоем эмали для полимерной поверхности.

Используйте в работе исключительно качественные крепежи. Резиновая прокладка на дешевых саморезах очень быстро трескается и деформируется и как итог – протекающая крыша. Фирменный саморез можно отличить по опознавательному клейму на головке.

Через месяц – два после завершения монтажа желательно вторично провести затяжку саморезов, чтобы исключить возможное ослабление крепежа.

Похожие публикации:

Конденсат на крышах из профнастила
В чем разница профнастила с8 и с20
Разновидности профнастила
Монтаж конька для кровли из профнастила
Как своими руками сделать кровлю из профнастила

Расчет материала

Для правильного расчета количества листов для обычной двускатной крыши необходимо ее общую площадь поверхности разделить на площадь листа и округлить в большую сторону полученное значение. Изделия лучше выбирать равные длине ската от конька до карниза плюс 40-50 мм для свисающего края. Если крыша имеет сложную конструкцию из трех и более скатов различной величины, лучше рассчитывать количество материла для каждого ската отдельно.

Стоит помнить, что длина профнастила должна не превышать двенадцати метров. В случае, если скат больше длины профильного листа, стоит рассчитывать количество материала с учетом нахлеста в один-два метра.

Количество саморезов считается из расчета восемь штук на каждый лист, плюс запас 10-20 штук.

Требования к элементам крепления

В связи с этим, крепежным элементам предъявляют следующие требования:

Наконечники саморезов должны иметь форму сверла, чтобы не нужно было просверливать заранее отверстия для крепления профнастила.
Для кровельных работ нужно использовать только оцинкованные саморезы, способные не окисляться при постоянном контакте с влажной средой или осадками.
Обеспечить плотное прилегание и герметичность покрытия можно, если крепление листов профнастила выполнять с помощью саморезов с уплотнительными прокладками из резины, латекса или неопрена.
По длине крепления для профлиста должны превосходить общую толщину кровельного материала и обрешетки под него на 2-3 мм.
Оптимальными считаются саморезы с размерами: 4,8×28 мм, 4,8×50 мм и 4,8×60 мм (чаще применяется для обшивки конькового прогона). Однако в продаже можно встретить крепления с длиной в пределах 19-250 мм и сечением 4,8-6,3 мм.
Желательно подбирать саморезы со шляпками, окрашенными в цвет профнастила, чтобы они не были слишком заметны.

Плановый расход саморезов для укладки профнастила составляет 8-10 штук на каждый 1 м 2 сплошной поверхности. Для закрепления торцевых планок и фасонных элементов крепежных деталей понадобится примерно в 1,5–2 раза больше.

Какие саморезы использовать для деревянного забора

При возведении изгороди необходимо предварительно установить столбы и прикрепить на них лаги. Они изготавливаются из дерева или металла.

Первый вариант является бюджетным, поэтому часто используется в частном строительстве.

При креплении металлического листа к материалам из дерева рекомендовано правильно подбирать крепежи. Они должны иметь оптимальные размеры и правильную резьбу. Длина самореза для данного вида работ составляет не менее 240 миллиметров.

Установка прижимной планки

На головке приспособления расположен шлиц в форме креста, что позволяет их вкручивать с помощью отвертки или шуруповерта. Для крепления профнастила к лагам из дерева допускается применение шестигранных винтов. Они закручиваются шуруповертом или низкооборотной дрелью.

Особенности крепления саморезов

Нельзя слишком плотно закручивать саморезы – из-за этого трескается резиновая прокладка

Перед тем как крепить профлист на крыше, нужно обратить внимание на ряд рекомендаций. Несоблюдение технологии приводит к снижению качества готового настила.

Среди распространенных ошибок можно упомянуть:

Чрезмерно плотное закручивание саморезов. В таком случае создается избыточная нагрузка на расположенные под шайбами прокладки. Вследствие этого они начинают трескаться и легко пропускать влагу. Это особенно опасно при монтаже крепежных деталей в нижнюю волну.
Обратное явление – недостаточное закручивание. Оно также чревато попаданием жидкости в места, где нарушена целостность покрытия – герметизирующая резиновая подкладка не соприкасается с поверхностью профлиста.
Недостаточную или избыточную толщину сверла. В первом случае возможно повреждение резьбы или другого участка крепежного элемента. Во втором получается отсутствие герметизации и ухудшение несущей способности.

В районах, не отличающихся повышенной снежностью, для обустройства покрытия обычно применяются профлисты с маркировкой СН45 либо СН35. Длина крепежных элементов для них зависит от того, куда они будут устанавливаться. Например, при монтаже самонарезающего винта во впадину профлиста достаточно короткого гвоздя (в 2 см). Если саморез ставится в участке нахлеста, его длина должна быть не менее 5 см. То же относится к закреплению коньковой планки через настил. Иногда для этого применяются и еще более длинные крепежные детали (это зависит от строения крыши).

Для снежных местностей лучше всего подойдет профилированный металл марки Н60 либо Н75.

Для заворачивания винтовых элементов применяют шуруповерт, снабженный опцией управления усилием затягивания. Деталь ставят в углубление строго под прямым углом к плоскости профилированного листа. Нельзя допускать прогибания поверхности внутрь. В случае возникновения перекоса крепежный элемент нужно изъять (выкрутить из плоскости), а в дырочку вбить пробку из дерева (для этого применяют клей ПВА-М). Потом этот же винт нужно смонтировать по правилам.

Когда после первичной процедуры установки саморезов пройдет 2-3 месяца, нужно их проверить и подтянуть. Это предотвратит расшатывание конструкции кровли и увеличит продолжительность ее службы.

Виды профнастила

Профнастил бывает нескольких видов — для установки на стену (стеновой) и для укладки кровли (кровельный профнастил). Стеновой профнастил имеет ряд серьёзных преимуществ, которые будут видны полностью, только при выполнении правильной технологии его монтажа.

Прочность профнастила зависит от высоты гребня (волны), чем она больше, тем соответственно и прочнее профнастил в эксплуатации. Кроме этого, прочность профильных листов зависит и от их толщины. Но даже монтаж профнастила на стену с самой большой толщиной, абсолютно не будет затруднителен.

Выбирать профнастил для кровли следует максимальной прочности, ну а чтобы выбрать профнастил для стен, следует в первую очередь руководствоваться показателями ветровых нагрузок.

Стеновой профнастил

Здесь на самом деле все очень просто. Существующие обозначения на листах профнастила в виде C-21 или С-18 и т. д., говорят знать что буква «С» — обозначает именно стеновой профнастил, а цифра рядом с нею, указывает на высоту волны профнастила.

Соответственно, чем выше в регионе ветровые нагрузки, то и выбирать стеновой профнастил необходимо понадежней, с большим показателем прочности.

Монтаж снегобарьера и конька

Проводить работы по монтажу, которые связаны с крепежом конька, необходимо с той части здания, которая меньше всего подвержена порывам ветра. Например, если для региона преобладающей стороной ветряных порывов является север, то крепеж конька желательно начинать с юга. При этом конек можно сделать черепичным, фигурным или простым. Крепеж осуществляется при помощи саморезов с дистанцией 25-35 см, также нужно помнить о вентиляционном зазоре и уплотнительной шайбе.

Снегобарьер актуален при оттепели, он не допускает лавинный сход снежного покрова с металлической крыши. Его нужно закрепить чуть ниже края крыши поперек ската. Крепеж делают в предварительно установленные брусья.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Порядок выбора профилированного листа

Остановимся более подробно на назначении различных марок материала. Если в вашем проекте строительства здания заложена , то есть крепление его на стену строения, то для данной цели необходимо применять профнастил с маркой С8. Не нужно понапрасну тратить свои средства, приобретая более прочный материал, а соответственно и более дорогостоящий. По мнению специалистов, профилированный лист марки С8 отлично подходит для отделки стены.

Листы профнастила отличаются по ширине между гребнями и толщине металла.

А вот если вы планируете соорудить забор из профлиста, который должен надежно защищать ваш загородный участок, то для этой цели лучше всего применить, как минимум, материал марки С18, так как он обладает повышенной прочностью. Именно такой материал способен хорошо справиться с высокими нагрузками ветра.

Выбирая профнастил, следует учесть, что приобретать материал необходимо только лишь с полимерным покрытием. На сегодняшний день существует много производителей профнастила, в зависимости от которых покрытие материала может быть исполнено из пурала, пластизола или полиэстера

Следует также уделить некоторое внимание выбору толщине профилированного листа. Профнастил производится со следующими стандартными параметрами материала: 1,00 мм, 0,8 мм, 0,7 мм, 0,55 мм и 0,5 мм

Как правило, выбор толщины материала зависит от климатических характеристик среды его применения. Наибольшую популярность имеют профили толщиной 0,7 мм и 0,5 мм.

Как правильно крепить профнастил на крышу

От того, какая будет выбрана кровля, зависит долговечность стен всего здания, именно поэтому к вопросу ее выбора нужно подойти очень серьезно.

Профнастил является одним из самых удобных в монтаже кровельных материалов, но это не единственное его преимущество.

Долговечность и экологичность.
Надежность и идеальная герметичность.
Высокая степень защиты от коррозии.
Легкость материала, что снижает нагрузку на всю конструкцию.
Способность противостоять механическим нагрузкам.

Все эти качества также немаловажны для покрытия дома и присущи профнастилу. Чтобы материал работал в соответствии с его характеристикам, нужно правильно осуществить его монтаж. Для устройства любой конструкции ее основа играет одну из главных ролей, в данном случае это качественная обрешетка.

Монтаж обрешетки

Обрешетка для крепления профнастила

Стропильная нога.
Гидроизоляция.
Контробрешетка
Обрешетка

1. Перед устройством обрешетки на стропилы с помощью скоб крепится гидроизоляционная ткань. Она предохранит их от образования гнили и грибка, а значит поможет основе кровли прослужить более длительный срок.

2. Сверху гидроизоляции устраиваются контрстропилы, которые крепятся к стропильной ноге. Их толщина может варьироваться от 3 до 7 см. С помощью них создается воздушная прослойка, которая будет способствовать вентиляции и поднимет покрытие над гидроизоляцией.

3. Обрешетка под покрытие крыши профлистами может быть выполнена из деревянных брусков или металлического профиля. В частном строительстве для ее устройства чаще всего используют дерево из-за его меньшего веса по сравнению с металлом. Толщина брусков обрешетки будет зависеть от ширины шага их устройства:

шаг размещения брусков рассчитывают, опираясь на уклон крыши. Если он составляет 15 градусов, шаг будет 30-55 см;
если уклон менее 15 градусов, обрешетка должна быть сплошной или на нее обязательно устраивается настил из влагостойкой фанеры;
с шагом в 50 и более сантиметров крепят бруски когда используют профнастил С44 при том же уклоне.

4. Во избежание образования под листами профнастила конденсата, на обрешетку расстилается диффузная мембрана. Она прибивается к ней гвоздями, имеющими широкую шляпку.

5. При желании заглушить звук от бьющих капель дождя некоторые строители на обрешетку настилают фанерные влагостойкие листы. Они же будут способствовать дополнительной теплоизоляции чердака, а значит сократят потери тепла, уходящего через потолок из помещений строения.

6. Нужно отметить очень важный момент: если фанерные листы не будут укладываться поверх обрешетки, то в зонах, где предполагается повышенная нагрузка таких частей конструкции, как ендовы, мест вокруг дымоходов и коньки, детали обрешетки крепятся почти всплошную.

7. Все деревянные элементы конструкции крыши должны быть обязательно обработаны противопожарной и антисептической пропиткой.

Настил и крепление кровельного материала

Когда основа конструкции готова, можно приступать к работе над покрытием. Но прежде проводится закрепление отливов-желобов к крайнему брусу обрешетки и закрепляется карнизная планка, которая предохранит от попадания под покрытие влаги во время дождя или таяния снега.

Схема крепления кровельного материала

После устройства этих важных деталей укладывается профнастил. О том, с каким нахлестом устраиваются его листы, нужно знать подробно, так как этот размер будет зависеть от также уклона ската крыши.

Процесс укладки профнастила

Если уклон крыши составляет более, чем 15⁰ при использовании профнастила С20 нахлест листов не должен составлять менее двух волн, а если крыша кроется профлистом С35 — нахлест составляет не более одной волны.
При уклоне в 20⁰,специалисты советуют делать нахлест от 10 до 20 см, больший размер может только навредить общей конструкции кровли.
Уклон крыши до 12⁰ считается совсем маленьким и интенсивность стока сокращена, поэтому для надежности скрепления профлистов между собой можно применить различные герметики, они помогут закрыть все образовавшиеся зазоры.

Зная правила устройства и крепления, не составит труда устроить конструкцию покрытия крыши профнастилом и самостоятельно.

Укладка профнастила своими руками — фото

Листы закрепляются с помощью специальных оцинкованных саморезов, имеющих уплотнительную резиновую или силиконовую прокладку, их размер составляет 4,8×2,0 см и 4,8×3,5 см. Эти саморезы обеспечивают высокую прочность крепления и его водонепроницаемость. Саморезы выпускаются тех же расцветок, что и кровельный материал.

Процесс крепления листов состоит из нескольких этапов:

Если на обрешетку укладывается цельное в длину полотно профнастила, проблем с процессом крепления не будет, главное выставить его под прямым углом к коньку.
Если каждая полоса покрытия, по каким-то причинам будет состоять из нескольких частей, то укладывание их и закрепление начинается от нижнего края крыши и ведется к коньку.
Но если удобно начинать устройство от конька, то это тоже можно сделать, но с учетом того, что лист крепится не полностью, а только сверху. Далее под него подсовывают следующий лист на 15-20 см, и только после этого он закрепляется.
Чтобы листы было легче выровнять и выставить под прямым углом, можно использовать трассировочный шнур. Для удобства выравнивания первый в вертикальном ряду лист в середине закрепляется одним саморезом, затем выставляется ровно и закрепляется полностью 6-8 саморезами из расчета на 1 м².
Для надежной герметичности поперечные и продольные стыки лучше всего уплотнить герметиком, мастикой или битумной лентой.
Крепление профнастила производится в нижней части гребня и строго под прямым углом, во избежание попадания влаги в образовавшиеся зазоры. В случае если приходится крепить полотно через верх волны — это нужно делать крайне осторожно, стараясь не продавить металл.

Установка конька

Процесс установки конька

Когда будут установлены все листы профнастила, поверх крыши устанавливается конек — это специальная планка, которой закрывают щели на стыке профлистов. Она не позволяет проникнуть под крышу осадкам, грязи и пыли. Для того чтобы планка полностью исполняла отведенные ей функции, нахлест ее на покрытие должен составлять не менее 10 см. Крепится коньковая планка такими же саморезами, при этом необходимо соблюдать шаг в 30 см.

Установка снегоупора

Установка снегоупора — фото

Снегоупор — это приспособление, предназначенное для задержки снега при его сползании во время таяния. Оно устанавливается перпендикулярно гребням профнастила и надежно закрепляется теми же саморезами для кровли. Вкручивают их в каждую вторую волну.

Изучив все инструкции по устройству профнастила на обрешетку, а также технику безопасности во время этой работы, вы сможете самостоятельно справиться с его установкой. Безусловно, вам понадобится дружеская помощь и поддержка. Если она найдется, вы быстро закончите рабочий процесс и вам удастся сэкономить приличную сумму.

Видео инструкция — крепление профнастила на крышу

Как правильно крепить профнастил на забор: какими саморезами, чем лучше?

Основа забора из профлиста – прочный металлический каркас, собирают который из профильной трубы, уголка или швеллера. Лаги крепятся на опорные столбы, надежно закрепленные в грунте. Конструкция ограждения может быть простой – на опорных столбах, также забор может быть установлен на фундамент. Вне зависимости от того, какой тип основания выбран в процессе строительства, профлист для забора крепится одинаково.

О том, как подобрать и установить столбы читайте:

Чем лучше крепить профнастил к забору?

Опорные столбы соединены между собой поперечными перекладинами – лагами. Количество лаг зависит от высоты сооружения. Как правило, их количество не превышает двух трех штук. Лаги изготавливают из трубы прямоугольного сечения, швеллера и т.д. именно к лагам предстоит крепить профлист.

Бытует мнение, что перед креплением лист профнастила обязательно нужно просверлить. Но такой подход в корне неверен. Толщина стенового профлиста не превышает 0,5-0,7 мм, поэтому в предварительном сверлении материал не нуждается. Напротив, если в процессе монтажа крепить профнастил без предварительного сверления, соединение получается более прочным и герметичным. Дело в том, что саморез, предназначенный для профлиста, обязательно снабжен резиновым уплотнителем. В процессе ввинчивания, место соединения разогревается, резиновый уплотнитель прикипает к поверхности профлиста и надежно защищает место соединения от проникновения влаги, тем самым предотвращая развитие коррозийных процессов.

О том, как правильно подобрать крепление читайте:

Как правильно крепить профнастил на забор?

Количество саморезов на лист определяется длиной пролетка. Крепить профлист необходимо через 1-2 волны, соседние листы крепятся с нахлестом в две волны. Самонарезающий винт вкручивается шуруповертом в нижнюю часть гофра под прямым углом. Необходимо тщательно следить за тем, чтобы не было перекоса. Также не забывайте о том, что винт не должен быть перетянут. Недотянутый не обеспечит должной герметизации крепления равно как и перетянутый. В первом случае, влага будет попадать в место соединения из-за недостаточного прилегания, во втором – по причине нарушения целостности резинового уплотнителя.

Соблюдайте правила монтажа, чтобы ваш забор был надежной защитой и эстетичным украшением участка в течение долгих лет!

Как крепить профнастил к стенам и крыши

Обычно перед креплением профнастила делают каркас, который прочно закрепляют на поверхности. Профнастил крепиться к нему с помощью разнообразных инструментов. Каркас может быть изготовлен из: металла, дерева, гипсокартона, обычного уголка. Если профнастилом обшивают стены, его крепят непосредственно на камень или кирпич.

Чем крепить профнастил к металлической основе

К металлической основе профнастил для стен крепится с помощью специальных саморезов, а также пресс-шайбы и прокладки-уплотнителя из резины. Их можно использовать, если толщина стали не более 12,5 мм. Сверлить отверстия до крепления не потребуется. Длина самореза будет зависеть от его предназначения. Если предполагается крепление в нижнюю волну, следует выбрать размер больше толщины материалов, которые соединяют, на 3мм. По форме головки можно выбрать крестовидную, 6-гранную, антивандальную.

Проще всего процесс крепления осуществляется с обычной 6-гранной. Антивандальные обычно выбирають для строительства заборов, обшивки стен домов.

При креплении материала с помощью саморезов стоит учитывать несколько моментов:

винты должны быть закручены под идеальным углом в 90 градусов по отношению к плоскости профлиста;
предполагается, что вкрутить саморезы можно на 2500 оборотах в минуту, но стоит делать это аккуратнее, чтобы не оказать чрезмерного давления на резиновую шайбу;
не стоит использовать резиновый уплотнители, если необходимо монолитное крепление;
если предполагается, что саморезы могут попробовать вырвать или открутить, выбирайте антивандальный тип или со специальной насечкой.

Чем крепить профнастил к деревянной основе

Если профлисты планируется крепить к деревянной основе, также используются саморезы, но с самым большим шагом резьбы. В случае, если не требуется герметичность, можно использовать саморежущие оцинкованые шурупы — самые обычные саморезы с широкой шляпкой.

Если каркас или обрешетка сделаны из ДСП стоит выбирать шурупы с двухзаходной резьбой. Для дерева не подойдут саморезы, предназначенные для гипсокартона, а также с наконечником в виде сверла.

Чем крепить профнастил к кирпичной или каменной основе

Для непосредственного крепления профнастила к кирпичу и т.п., понадобятся дюбели с анкерами. Перед креплением потребуется сначала просверлить дырки в металле. В профлисте отверстие должно быть на 0,5 мм больше диаметра дюбеля. Форма головки дюбелей должна быть со сплошной широкой шайбой.

Лучше всего для этих целей использовать дюбеля с ударными шурупами. Помните, что монтировать листы на неровные стены не следует. Также профлисты можно крепить с помощью винтов, болтов, или специального клея.

Как крепить профнастил (профлист)

Профнастил – оптимальный материал, который позволит создать презентабельную на внешний вид конструкцию за очень короткое время. Работать с профлистом достаточно просто, его монтаж осуществляется при использовании минимума инструментов. К тому же это очень экономичный материал, работы на внушительных площадях может быть при минимуме финансовых затрат.

1. Способы крепления

Для крепления профнастила используют шурупы-саморезы (обычные или со сверлом). Существуют саморезы, головка которых покрыта полимерным покрытием, чтобы место крепежа не выделялось из общего фона. Попадание влаги под лист в месте крепления саморезом предотвращают использованием резиновой прокладки под головку самореза. Саморез должен вкручиваться строго перпендикулярно (без перекосов). Целесообразно крепить лист через те волны, которые вплотную прилегают к обрешётке либо прогону. Обычные саморезы подходят для крепления к деревянным лагам, а саморезы со сверлом к металлическим.

Иногда, для крепления профлиста используют заклёпки.

Для фиксации поперечных лаг (чаше всего это профильная квадратная труба, к которой впоследствии крепится профнастил) к столбам, при возведении забора, применяется электросварка или хомуты. Для удешевления конструкции и облегчения монтажа, когда возводится временный забор из профнастила, применяются деревянные поперечные лаги.

Если закрепить профнастил необходимо очень оперативно, возможно крепить профлисты непосредственно сваркой. При этом крайне внимательно нужно отнестись к целостности защитного покрытия (возможно, оно будет термически нарушено), и провести локальную защиту от коррозии.

2. Расчет профнастила и крепежа для забора и кровли

Расчёт количества листов профнастила для крыши: требуемую площадь покрытия делят на монтажную профнастила профлиста (необходимо учитывать нахлёст). Полученное число округляют до ближайшего целого значения. Если по расчётам нужно к примеру 3,35 листа, в смету закладывается 4 листа.

Расчёт количества листов для возведения забора: определяется периметр будущего ограждения, полученный результат делится на ширину профлиста. Если забор из профнастила делается встык, то периметр делится на физическую ширину профлиста. Если же в нахлёст, то в расчёт берётся монтажная ширина листа (учитывается длина нахлёста каждого листа). В среднем, разница в расходе профлиста между этими двумя методами составляет порядка 10%.

Количество метизов для крепления определяется из расчёта 8 шт на 1м². Это количество верно как для стеновых так и для кровельных материалов.

При этом следует учитывать, что ближе к торцам листов (около «коньков» и «скатов»), количество крепёжных элементов целесообразно удвоить для способности противостоять ветровым нагрузкам. Шаг крепления – не менее 500 мм.

Если возводится забор, то количество крепежа зависит от высоты забора и их количество подбирается опытным путем.

3. Процесс монтажа

3.1. В случае возведения забора, по предполагаемому периметру бурятся направляющие отверстия глубиной от метра до полутора метров. В эти отверстия вбиваются столбы.

На столбы крепятся поперечные лаги в два либо три ряда. Таким образом, профнастил крепиться на довольно жёсткую решётчатую конструкцию, которая крайне устойчива к различного рода нагрузкам.

3.2. Крепление листов следует начинать с замеров покрываемого участка. Несмотря на то, что работы как правило ведутся по чертежам, контрольный промер не будет лишним. По умолчанию считается, что длина листа профнастила равна длине ската (высоте стены). Нужно промерить погонную длину покрываемого участка, проверить размеры диагоналей.

3.3. Крепят профлист к специальной обрешетке, либо к прогону – несущему металлическому элементу. Поэтому перед креплением профнастила обрешётка или прогоны должны быть уже готовыми.

3.4. Профнастил начинают крепить с торца. Каждый следующий лист накрывает одну волну предыдущего. Кровельный профнастил всегда монтируют с нахлёстом, стеновой в исключительных случаях допустимо монтировать встык (внахлёст – надёжнее). В любом случае, место нахлёста (стыка) обрабатывают влагоустойчивым герметиком, тогда швы гарантированно будут гидроизолированны. Крайне нежелательно ходить по листам из профнастала на крыше (особенно, если толщина металла менее 0,7 мм). Лучше организовать небольшие трапы.

3.5. В случае, когда необходимо обрезать выступающие края листа, необходимо использовать ножницы по металлу, либо лобзик. Абразивную резку («болгарки» и т.д.) лучше не использовать, т.к. раскалённые отлетающие частицы могут повредить полимерное покрытие. Вообще, с полимерным покрытием следует быть осторожным во время монтажа, и если оно местами повреждено, стоит подкрасить это место во избежание коррозии.

3.6. Для придания конструкции из профнастила законченного вида, угловые стыки и торцы закрывают специальными планками, нащельниками либо коньками. Эти элементы можно подобрать точно под цвет основной конструкции, крепление их осуществляется саморезами либо заклёпками. Оптимальное расстояние заклёпками (саморезами) около 300 мм. Нащельник допустимо фиксировать на селиконовом герметике, внахлёст около 100 мм.

В завершении можно сказать, что смонтированный профнастил будет очень долго радовать свом аккуратным внешним видом. Для обновления внешнего вида его можно периодически мыть.

Где купить профнастил (профлист) Вы можете уточнить у наших менеджеров:

Александр — 0 (555) 520-479

Андрей — 0 (555) 500-635

а также по телефону 897-333

На нашей металлобазе Вы можете купить самые разнообразные виды металлопроката по оптовым ценам: арматуру, катанку, круг, листы г/к, листы х/к, листы рифленые, листы оцинкованные (оцинковка), листы с полимерным покрытием (полимер), проволоку Вр, проволоку ОК, проволоку оцинкованную, проволоку колючую, гвозди, канаты, метизы, угловой прокат, швеллер, двутавры, электроды, трубы профильные квадратные, трубы профильные прямоугольные, трубы круглые водогазопроводные и др.

Наш адрес — Киргизия, г.Бишкек, ул. Мурманская 56

www.pm.kg

Как правильно прикручивать профнастил на крышу. Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Благодаря такому универсальному материалу, как профнастил, можно достаточно быстро и просто создать покрытие для кровли, фасадную конструкцию или ограждение. Но прежде чем браться за работу с этим материалом, нужно усвоить как правильно крепить профнастил, выбрать подходящие крепежные детали и выяснить основные нюансы работы с материалом. Рассмотрим, как следует выполнять крепления профнастила к различным поверхностям.

Профнастил – материал, который можно смело назвать универсальным. Его применяют при выполнении самых разных строительных операций. Профнастил с одинаковым успехом используют для сооружения навесов и легких павильонов, строительства заборов и различных ограждающих конструкций.

Годится профнастил и для укладки на кровлю, для обшивки стен и сооружения перекрытий. Разумеется, для каждой из перечисленных операций должна быть выбрана определенная марка профнастила, обладающая соответствующими характеристиками.

Методы крепления

Метод крепления профнастила выбирается в зависимости от того, какой вариант конструкции монтируется.

Использование саморезов

В большинстве случаев, крепление листов профнастила осуществляется при помощи саморезов. Обычно используется специальная разновидность винтов – кровельные саморезы, снабженные эластичными прокладками. Наличие этой прокладки обеспечивает водонепроницаемость собираемой конструкции, так как эластичный материал, прижатый закрепленным винтом, надежно герметизирует отверстие крепежа.

При выполнении крепления профнастила кровельными саморезами, очень важно правильно вкручивать шурупы. Во-первых, ось винта должна быть строго перпендикулярна поверхности покрытия. Во-вторых, винт должен быть закручен до такого уровня, что прокладка под головкой была бы немного сдавлена.

При недостаточной степени вкручивания прокладка неплотно прилегает к поверхности, а если винт «пережать», то чрезмерно сжатая прокладка сильно деформируется. Все перечисленные ошибки приведут к тому, что место крепления будет негерметичным.

Совет! При монтаже конструкций из профнастила, обычно, используется шуруповерт. Для облегчения процесса работы рекомендуется установить на инструменте ограничитель вращающего момента методом подбора. Но даже в этом случае, мастер должен визуально контролировать степень вкручивания каждого винта.

Заклепки

Еще один допустимый вариант крепежа – комбинированные заклепки. Их устанавливают при помощи специального пистолета. При работе с профнастилом рекомендуется применять стальные заклепки, а вот алюминиевые для выполнения этой работы не подходят, так как они не обеспечивают достаточно прочности крепежа.

Запрещенные методы крепления

Работая с профнастилом, запрещено применять гвозди. Этот вариант крепежа не обеспечивает достаточной прочности. Например, если прибить листы профнастила гвоздями к обрешетке кровли, то такое покрытие не выдержит воздействия даже умеренного ветра.

Запрещено применять для крепления профнастила все методы термической сварки. Дело в том, что при нагревании материала происходит расплавление полимерного слоя, покрывающего материал, а также выгорание защитного цинкового слоя. В результате, материал, лишенный антикоррозийной защиты, очень быстро разрушается вследствие коррозии.

Описание крепежных элементов

Основной крепежный элемент, который используется при выполнении монтажных работ с профнастилом, это саморез.

Совет! Для выполнения крепления профнастила используют специальные саморезы, изготовленные из особой марки углеродистой стали – С1022. Для обеспечения большей устойчивости изделий на саморезы наносят цинковое покрытие, его толщина может варьироваться в пределах 12,5-15 мкм.

Чтобы избежать необходимости выполнять отверстия в профнастиле для установки винтов, при монтаже рекомендуется использовать метизы, наконечник которых представляет собой сверло. Такие саморезы могут иметь полукруглую или шестигранную головку, которая окрашивается или покрывается слоем цветного полимера. Подбирая саморезы с головками под цвет профнастила, можно сделать места крепления на покрытии малозаметными.

Совет! Специальные саморезы с цветными головками и сверлом на конце резьбы маркируются буквой «М».

Саморезы для монтажа профнастила, обычно, имеют мягкую эластичную прокладку для герметизации отверстий, образующихся при ввинчивании. Но иногда требуется использование винтов с жестяными прокладками, например, при креплении элементов конька на кровле.

Как выполняется крепление профнастила при монтаже разных конструкций?

Рассмотрим, как выполняется крепление листов профнастила при укладке материала на кровлю и при монтаже ограждений.

Как крепят материал на кровле?

Чтобы надежно закрепить профнастил на кровле, необходимо построить обрешетку. При строительстве жилья обрешетка собирается, как правило, из дерева. При возведении промышленных объектов, каркас для укладки профнастила может быть собран из металлических элементов.

Шаг расположения элементов при строительстве обрешетки определяется в зависимости от вида используемого профнастила, а именно, от высоты профилировании листов, а также от уклона скатов кровли.

После того, как обрешетка будет готова, нужно будет произвести предварительную раскладку лисов. Нужно помнить, что листы нужно обязательно укладывать с нахлестом. Причем ширина нахлеста зависит от того, насколько крутые склоны крыши.

После завершения предварительной разметки, можно приступать непосредственно к крепежу листов. Вот основные правила выполнения этой работы:

Саморезы следует вкручивать только в местах понижения профиля, то есть, там, где материал наиболее плотно прилегает к обрешетке.

В верхней и нижней части листа необходимо вкрутить саморезы в каждое понижение профиля.
Выполняя крепление листов по длинным сторонам, необходимо вкручивать саморезы с шагом 50 см.
По площади листа саморезы вкручивают, пропуская одну волну. Винты чередуют в шахматном порядке.
Чтобы покрытие получилось максимально ровным, листы не рекомендуется крепить к обрешетке по одному. Сначала необходимо собрать блок, состоящий из 3-4 скрепленных между собой листов, и только затем прикручивать блок к обрешетке.
Как собирать блоки? Для этого укладывается стартовый лист и после того, как он будет выровнен относительно торцов, его закрепляют одним саморезом, вкручивая его в верхней части листа. Затем рядом с ним располагают следующий лист, укладывая его с нахлестом. После выравнивания производится соединение листов между собой при помощи коротких саморезов или стальных заклепок. Аналогично к блоку присоединяется еще один или два листа. Далее производится выравнивание блока и его закрепление на обрешетке.

Как следует крепить профнастил при сооружении ограждений?

При строительстве ограждений сначала собирают каркас, на который будет крепиться профнастил. Каркас собирают из опор, которые устанавливают в ямы и бетонируются. На закрепленные опоры крепят поперечные лаги, которые размещают в два-три ряда.

Перед тем, как начинать крепить профнастил на каркас, нужно будет промерить собранную конструкцию, чтобы убедиться, что не возникло перекосов.
Начинают крепить лист профнастила с торцовой части, вкручивая саморезы с шагом 50 см.
Листы при сооружении ограждений устанавливают, как правило, с нахлестом шириной в одну волну.
При необходимости выступающие части профнастила можно обрезать при помощи ножовки или ножниц по металлу. Инструмент с абразивными дисками (болгарку) использовать не рекомендуется, так как в процессе резки происходит разрушение защитных слоев и на собранном заборе вскоре появятся ржавые пятна.
Торцы листов и места угловых стыков ограждения закрываются путем установки специальных планок. Планки подбираются под цвет профнастила и закрепляются саморезами.

Итак, правильное закрепление профнастила при сборке – это гарантия того, что собранная конструкция будет служить долго, радуя хозяев своей надежностью и привлекательным внешним видом.

Как крепить профлист на забор саморезами — в местах нахлеста шурупы завинчиваются в каждую волну

Как прикрутить профнастил на забор?

Крепеж для забора из профнастила — кровельный саморез

Крепление профнастила на забор — схема установки саморезов с нахлестом

Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у
же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы – с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:

Речь идет о специальных врезающихся винтовых шурупах высокого качества!
И даже похожие по внешнему виду саморезы не подходят для обустройства кровли, потому что такие способны вскоре ощутимо ослабить крепеж и покрыться коррозийным налетом.

К слову, на самый крайний случай, если вы использовали не самые подходящие для кровли саморезы (или их ввинтили безалаберные рабочие), то не выдирайте их с мясом!

Даже если там присутствует резиновая прокладка, все отверстия обязательно вокруг крепежа заделайте герметиком. Но все-таки к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно материал напрямую влияет на конечное качество крепежа крыши, обеспечивает правильное крепление и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия у кровельного листа возле самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, такие попутно разрушают весь лист!

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая полиэфирная краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирмы Essve, Gunnebo и Sfs-intec.

Для металлической и деревянной обрешетки: как отличить сверло

В зависимости от того, к какому именно основанию будут крепить профнастил, вам понадобятся разные виды саморезов. И их нельзя путать!

Также вы встретите в продаже кровельные саморезы с увеличенным сверлом, которые способны проходить металл толщиной до 12 мм.
Поэтому самый первый шаг, который вам нужно сделать – это попросить у продавца кровельного материала прилагаемую инструкцию к монтажу.

У любого сертифицированного материала такая есть. В противном случае мы не рекомендуем ничего в такой торговой точке не приобретать, иначе крыша прослужит сравнительно недолго.

Конечно, монтаж профнастила от разных производителей практически не отличается, но в этой инструкции вы найдете ценные советы по подбору наиболее удачных саморезов под конкретную толщину металла и покрытие.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Так, для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

4,8х19 мм для металла толщиной от 3-х мм;
5,5х25 мм для металла толщиной до 6 мм;
5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление потолще своего аналога для дерева:

Все эти саморезы похожи между собой тем, что имеют шестигранную головку, острый сверлящий наконечник и прочный стержень с резьбой. А отличаются только толщиной стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у саморезов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

К слову, у опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные, чтобы перестраховаться, но короткие закручиваются легче и меньше срываются со сверла. Вообще правильно, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через оба листа. Просто подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

Как рассчитать количество саморезов для одного листа?

В общей сложности схем крепления профнастила основных две:

вертикальная
, которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Как результат должен получиться блок из четырех листов, который следует выровнять и закрепить на крыше. По этой же схеме укладывают все остальные листы.
по 3 листа
, который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист второго ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят и для вертикальных.

Чтобы рассчитать количество саморезов для современного профнастила, вам нужно сложить всю площадь покрытия в квадратных метрах плюс количество всех доборных изделий, которые будут использоваться (это планки, обходы и свесы). В
от самая рациональная схема крепления:

Также учитывайте, что шаг крепления профнастила для разных марок профнастила свой:

После этого готовую цифру множим на 6 или 8, в зависимости от того, насколько вы переживаете за итоговое качество. Чем больше, тем крепче профлист будет смонтирован на скат, но, в то же время, придется больше заплатить за крепежные элементы и для дождевой воды здесь уже выше шанс найти себе дорогу в подкровельное пространство.

Полученное количество саморезов просто приведите к кратности 250. Зачем? Дело в том, что саморезы продаются в пачках по 250 штук либо ящиках, в которых их кладут от 1000 до 4000 штук.

Поэтому вашу цифру сделайте такой, чтобы она целостно делилось на 250, и при этом увеличивайте цифру в большую сторону – пусть будет небольшой запас.

В какую волну нужно крепить саморез? Правила и практика

А теперь переходим к самому щекотливому вопросу. Дело в том, что сколько существует в продаже профнастил (а это – немало времени), столько не утихают споры по поводу его монтажа.

Все-таки, как правильно крепить саморез, в верхнюю или нижнюю волну? Почему вообще возникают подобные вопросы, если производитель четко указывает, что именно в нижнюю?

На самом деле смысл есть. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

Любая погрешность в процессе монтажа – протечки крыши и быстрая коррозия кровельного материала. Поэтому самое смешное и одновременно верное в практическом плане решение вопроса предлагают сами кровельщики:

Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
Если бригада неблагонадежная, состоящая из малоговорящих по-русски ребят – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Стоит прислушаться! Но помните, что гарантию на кровлю дают только тогда, когда она закреплена по всем правилам производителя, без их нарушения. Но тогда на чашах весов оказывается добросовестность гаранта и долговечность самой крыши. Решать вам.

Разбираем популярные ошибки монтажа: есть чему учиться!

Давайте разберем основные ошибки – чем больше вы будете о них знать, тем лучше, и тем надежнее потом будет сама крыша:

Слишком большое сверло
. Итог – никакой герметичности и несущей способности соединения.
Слишком тонкое сверло
. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
Саморез закручен слишком слабо
. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
Саморез закручен слишком сильно
. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:

Чтобы избежать перетягивания шайбы или облома сверла, вам нужно знать, какой лучше взять инструмент для профнастила. Для этой цели подходит шуруповерт с невысокой скоростью вращения, которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: специальные саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перезатяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Ведь после такого его вытащить практически нереально! Выход есть: нужно просто заделать его так, чтобы неправильный крепеж не был заметен на новой кровле:

Еще один хороший совет по этой же проблеме:

Как вы видите, напортачить не сложно, но если знать обо всех этих моментах, и подготовиться, то оплошностей можно избежать.

Процесс монтажа в деталях

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивание саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба самореза сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник. В таком случае специально заранее сверлить профнастил уже нужно:

Сами саморезы равномерно распределяют на стыках листов по волнам, на стыках листов,
при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте ограничение вращающегося шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Только слегка! Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки:
Здесь просто увеличьте ограничение вращающегося элемента, докрутите саморез и верните предыдущие настройки.

Постарайтесь всеми силами попадать саморезом ровно в центр обрешетки – это обеспечит отсутствие вероятности деформации гофры.
Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если профнастил слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Как только вы закончите монтаж профнастила, внимательно смотрите крышу. Ее общий визуальный вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

Фиксация саморезами доборных элементов

Но своя технология у крепления доборных элементов. Так, в качестве коньковой планки используют гладкие коньковые элементы, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны большие или трапециевидные – тогда уплотнитель нужен проветриваемый:

При этом для планок сами саморезы берите большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Вот почему длину самореза следует выбрать так, чтобы она превышала толщину материала с высотой волны профлиста.

Технология такова:

Шаг 1. На уплотнитель нанесите герметик и прижмите планку.
Шаг 2. Зафиксируйте планку саморезами с пресс-шайбой.
Шаг 3. Подрежьте и подогните коньковую планку, затем тоже закрепите на крыше.
Шаг 4. Теперь, если у вас вальмовая крыша, тогда вам еще понадобятся хребтовые планки.
Шаг 5. Вот в таком порядке нужно работать с ендовой.
Шаг 6. И в таком порядке фиксируют кровельный материал у карниза.

Вот вам и известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Выбор крепежа для качественного крепления

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: у же буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже

Как правильно крепить профнастил на крышу

Строительство загородного дома – дело благородное, но очень затратное. Именно поэтому застройщики, стремясь по максимуму сократить расходы, принимают решение о самостоятельной укладке кровельного материала на крышу. Неоспоримым преимуществом такого материала, как профилированный лист является его малый вес и легкость монтажа, благодаря чему крепление профнастила на крыше не потребует от застройщика каких-либо специальных навыков, а его укладка не вызовет никаких затруднений.

Обзорная характеристика профилированного листа

Одним из наиболее многофункциональных строительных материалов является профнастил. Его можно использовать как для кровельного покрытия, так и для отделки стен, пола и даже сооружения временных и постоянных ограждений. Неоспоримые преимущества этого материала – высокая надежность, прочность, экологичность и долговечность. Он не нуждается в регулярной покраске и не выгорает на солнце.

Профилированные листы изготавливаются из оцинкованной стали с возможным нанесением полимерного покрытия и внешне напоминают шифер. Они выпускаются различных размеров и разнообразных показателей антикоррозийной устойчивости, жесткости и прочности.

Профнастил бывает следующих марок
:

С – применяется для сооружения легких покрытий, имеет высоту гофры от 8 до 44 мм;
НС – чаще всего используется в кровельном деле, высота волны от 35 до 44 мм;
Н – обладает усиленными жесткими ребрами и подходит для капитальной кровли, высота гофры от 57 до 114 мм.

Для покрытия кровли рекомендуется использовать листы профиля с высотой волны 20-60 мм и наличием специальной влагоотводящей канавки. Их толщина зависит от инженерных расчетов, учитывающих все виды возможных нагрузок: эксплуатационных, ветровых, снеговых.

Приобретая профнастил, необходимо заранее проверить наличие инструкции по укладке этого кровельного материала и, если ее не оказалось в наличии, следует обратиться к продавцу.

Каждый владелец дома хочет, чтобы его кровля служила как можно дольше и радовала глаз не один десяток лет. Именно поэтому для того чтобы правильно выбрать профильный металл, нужно в первую очередь учитывать климатические особенности региона. Для районов с повышенным снежным покровом в зимний период следует выбирать профлист с высотой гофры не менее 20 мм, при этом угол ската крыши должен быть не менее 15°. В частном строительстве наиболее часто используется профнастил марки НС35 и НС 44.

Основные правила укладки профнастила

Монтаж профилированного материала, как и любого другого кровельного покрытия, осуществляется с перекрытием листов, величина которого зависит от уклона (угла наклона) ската.

Укладывая профнастил на крышу, нужно руководствоваться следующими правилами
:

При уклоне кровли менее 14° делается горизонтальный нахлест листов порядка 20 см.
Оптимальным нахлестом материала при уклоне кровли от 15 до 30° будет 15-20 см.
Приемлемым нахлестом при крутизне кровли более 30° станет 10-15 см.

Таблица. Зависимость нахлёста профнастила от угла ската кровли

В том случае, когда угол наклона скатов не превышает 12°, листы перекрываются как минимум на 25 см, при этом все продольные и поперечные стыки дополнительно «связываются» силиконовым или тиоколовым герметиком.

Независимо от сложности и крутизны ската листы необходимо укладывать параллельно карнизу, предварительно выровненному по строго горизонтальной линии, со свесом за карниз. Соседние листы правильно будет крепить одним саморезом, максимально исключая при этом опасность нарушения декоративно-защитного покрытия.

Перед тем, как крепить профнастил на крышу, нужно отмерить величину карнизного свеса, которая зависит от высоты профиля
:

для профлиста, глубина волны которого составляет 8, 10 и 20 мм, длина свеса будет находиться в пределах от 50 до 100 мм;
во всех других случаях карнизный свес будет превышать 200 мм.

Крепление профнастила на крыше осуществляется самонарезающими винтами (саморезами) длиной 19 – 250 мм и диаметром 4,8, 5,5 и 6,3 мм. Саморезы иностранных фирм EKT, Hilli, Fisher, SFS снабжены сверлящими бородками, благодаря чему могут закручиваться без предварительного засверливания отверстий. Кровельные самонарезающие винты высокого качества обладают EPDM прокладками, препятствующими проникновению влаги через отверстия.

Выбирая саморезы, нужно обратить внимание на длину цилиндрической резьбовой части – она должна быть длиннее соединяемой пачки листов минимум на 5 мм. Примерный расход крепежного материала составляет 6-8 штук на 1 м 2 покрытия.

Также необходимо помнить, что крепление листов к обрешетке осуществляется на резиновые уплотнительные шайбы, причем в нижние «волны» нужно ввинчивать саморезы размером не менее 28×4,8 мм. Конек следует крепить через верхние «волны» на саморезах необходимой длины.

Устройство изоляции для крыши из профнастила

В процессе эксплуатации здания происходит образование конденсата под кровлей. Во избежание скопления влаги нужно построить крышу таким образом, чтобы температура снаружи и в подкровельном пространстве совпадала. Для этого необходимо правильно обустроить специальные конструктивные элементы
:

Для продления срока службы крыши перед монтажом профлистов следует сделать прокладку, препятствующую накоплению конденсата. Лучше всего использовать паро-гидроизоляционную мембрану, причем начинать нужно с карниза по направлению к коньку. Крепится мембрана гвоздями с большой шляпкой с шагом в 20 см.

Гидроизоляционная пленка укладывается с нахлестом в 10-15 см и обязательным провисом между стропилами в 2-3 см. После соединения стыки нахлеста проклеивают клейкой лентой.

Сверху стропильных ног прибивается контррейка толщиной 40-50 мм, которая защищает мембрану от повреждений в процессе крепления листов. Для обеспечения притока воздуха между прокладкой и первой доской оставляется зазор в 5 см, после чего край прокладки подворачивается к верху и закрепляется с внутренней стороны торцевой доски. При необходимости прокладочную ткань можно легко разрезать обычным ножом.

Свободное движение воздушных потоков в подкровельном пространстве достигается путем устройства вентиляционных отверстий, располагать которые нужно как можно ближе к коньку. Правильный вывод воздуха осуществляется при помощи следующих элементов
:

вентиляционных каналов;
специальных зазоров между кровельной плитой и коньком;
решеток для вентиляции, располагающихся на торцах здания.

При устройстве вентиляционных зазоров на гидроизоляционную мембрану крепятся деревянные рейки, способствующие выводу излишков конденсата и влаги. Каждый узел при этом требует надежной фиксации.

Непосредственное закрепление профнастила на кровле

Монтируя профиль, нужно соблюдать определенную тонкость: лист должен лежать так, чтобы по его краю находилась впадина, а не вершина. Причем расположенная по краевой стороне профнастила капиллярная канавка также должна быть лицевой стороной вверх. На крышу кровельный материал затаскивается по лагам с помощью длинной веревки.

Если длинную лестницу перевернуть ступеньками вниз и приставить к стене, то получится отличный «транспортный путь» для профлистов, которые будут двигаться по ней, как по рельсам.

Укладка профнастила производится поясами поперек ската, причем первый пояс кладется с припуском на козырек 10-15 см. Материал нужно крепить кровельными саморезами с шестигранной головкой, в которых уже предусмотрена герметизирующая резиновая прокладка. Вкручивать их нужно строго перпендикулярно покрытию, исключая возможные перекосы. Для того чтобы шурупы не выделялись на полотне, их цвет должен совпадать с цветом профнастила. Крепеж изделий производится по краям листа, посередине и в местах стыка, получается, что на один лист должно уходить минимум 6 саморезов.

Следующие пояса профлиста укладываются нахлестом в 10 см на предыдущие также вдоль по скату. Монтаж листов продолжается до конька крыши, после чего укладка прекращается и начинается с другого ската снова снизу.

Легкое перемещение по крыше обеспечит небольшая лестница, равная длине кровли. Сделать ее очень просто, достаточно набить на доску ступеньки, после чего закрепить ее за угол конька.

Кровельный конек перекрывается обычной оцинкованной полосой шириной 40-50 см или специальным профилированным листом, который также закрепляется саморезами. После окончания монтажа с поверхности крыши удаляются стружки и мусор, места царапин и отрезов подкрашиваются во избежание кромочной коррозии. Спустя три месяца рекомендуется произвести протяжку саморезов, так как крепление по дереву с течением времени может ослабляться.

И, напоследок, некоторые табу по работе с профнастилом, которые уж точно не будут лишними
:

Не допускается крепление профилированных листов при помощи гвоздей, так как велика вероятность их отрыва под действием ветра.
Также не допускается сварка и газовая резка профлистов.
Категорически запрещено разрезать профнастил «болгаркой», в противном случае высокая температура выжжет полимерное покрытие вместе с цинком, что приведет к стремительной коррозии и ржавым подтекам. Ножницы по металлу можно использовать только для продольной резки листа. Правильный поперечный срез с их помощью сделать не удастся, так как они сомнут гофрированную волну. Деформированный лист выправить достаточно тяжело, но даже самая тщательная правка не сможет гарантировать совпадение профилей при укладке.

Если полотна профнастила все же не соответствуют размеру кровли или же необходимо сделать вырезы под дымоход, то можно использовать вырубные элекроножницы или электролобзик. Также для разрезания материала применяется циркулярная пила с крупными победитовыми зубьями.

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

толщина
металла не менее 0,7 мм;
высота
гофры не менее 35 мм;
имеется покрытие, устойчивое к действию
солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°
.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку
. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки
) и расстояние между саморезами.

при высоте профиля 35 мм
(НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
при высоте профиля 60 мм
(Н60) и угле наклона от 8º – не более 3 м;
при высоте профиля 70 мм
(Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM)
, изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм
, различающихся по своему назначению:

для крепления в нижней полке
(подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
для скрепления листов на верхней полке гребня
длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
для крепления коньковых планок
– длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м.
При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм.
Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров.
Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону
, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда
. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну»
– в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
Следующий лист укладывают с боковым нахлестом в одну волну
(у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий.
Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм.
Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
Завершающий этап – монтаж конька крыши.
Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%.
Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Укладку конька начинают с торца, противоположного господствующему ветру.
Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм
закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки
(гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки
(гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Статья посвящена надежности и долговечности крыши, которые напрямую зависят от способа фиксации кровельного материала. Крепление профлиста на крыше имеет свои особенности, которые обязательно нужно изучить перед началом работ. Я расскажу о технических нюансах, чтобы вы самостоятельно смогли закрепить материал и не волноваться за конечный результат.

Особенности процесса

Мы разберем процесс очень подробно и разобьем его на такие этапы:

Выбор крепежа в зависимости от конфигурации крыши;
Крепление элементов.

Этап 1 – выбор профлиста и крепежа

От выбора профилированного листа напрямую зависит тип крепежа, поэтому в первую очередь определитесь с данным аспектом:

Самый простой вариант маркируется «С», это стеновой вариант с высотой волны от 8 до 44 мм. Его отличает невысокая цена, но для кровель он подходит не очень хорошо. Я советую применять такие изделия для навесов и небольших строений;

Марка «НС» подходит и для стен, и для кровельных систем. Высота гофры у них обычно составляет от 35 до 44 мм, но если варианты и волной пониже. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других строениях;

Самый прочный вариант маркируется «Н» и имеет волну от 57 до 114 мм. Такие листы всегда делаются с ребрами жесткости, но ввиду высокого профиля они больше всего подходят для промышленных строений.

Нужно учесть уклон вашей кровли, от этого зависит размер нахлестов на стыках.

Три основных варианта:

Если угол наклона меньше 14 градусов, то напуск на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защищать соединения герметиком;

Для наклона ската от 15 до 30 градусов необходим нахлест 15-20 см без дополнительной герметизации стыков;
Если угол более 30 градусов, то напуск может составлять 10-15 см.

Еще один фактор, влияющий на выбор крепежа – конструкция обрешетки.

И здесь возможны два варианта:

К металлическим прогонам крепление производится с помощью специальных саморезов по металлу с крупным сверловым наконечником. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для фронтонных и коньковых элементов. Крепежные элементы должны быть того же цвета, что и основное покрытие, тут все легко, ведь материал имеет маркировку RAL;

Крепление профлиста к обрешетке из дерева производится с помощью саморезов со сверлом поменьше. Обычно для крепления основных элементов используется крепеж длиной 29 или 35 мм, а для коньков и планок применяется вариант на 70 мм.

Этап 2 – процесс крепления

Если все необходимое есть под рукой, то можно приступать к работе.

Разберемся, как крепить профлист на крыше:

Работать нужно с хорошим шуруповертом, на который приобретите магнитную насадку М8. С ее помощью проводить крепление будет очень удобно.

Важно разместить первый лист правильно. Его, во-первых, нужно выставить по уровню, а во-вторых, выставить свес, он должен быть не более 10-15 см
. Также вы должны разобраться, как правильно размещать саморез, на схеме ниже показаны правильный и неправильный способы крепления, очень важно сразу разобраться в этом аспекте;

Важно понимать, что профлист всегда крепится в нижнюю часть волны. Вам не нужно крутить через верх волн, так как можно деформировать материал, если не уследить за силой закручивания
. В процессе проведения работы важно следить за правильным положением шуруповерта, он должен располагаться перпендикулярно, чтобы не получалось перекосов;

Что касается расхода крепежа, то обычно на квадратный метр уходит 6-8 штук. Крепление производится обычно через волну. Расстояние между крепежом по вертикали зависит от шага обрешетки и составляет 40-50 см.

Помните, что крепление профнастила на крыше с небольшим уклоном производится с использованием герметика на стыках. От края листа в верхней части можно отступать 3-4 сантиметра. Если элементы стыкуются и вдоль, то напуск должен составлять не менее 100 мм, а лучше 150-200 мм;

Работа продолжается, пока вся поверхность не будет закрыта. Если у вас профиль крыши ломаный, то есть угол наклона меняется, то нужно уделить внимание соединению листов. Верхний элемент надо перегнуть так, чтобы он заходил на 30-40 см за изгиб, а под него уже заводить следующий лист. Только так можно обеспечить надежную стыковку;

После того как профлист закреплен, можно приступать к монтажу торцевых планок. Они должны заходить на поверхность не менее чем на 100 мм. Крепление производится с шагом в 30-50 см, длина самореза должна быть такой, чтобы он входил в каркас не менее чем на 30 мм.
Я обычно использую вариант на 70 мм для верности;

Так крепятся фронтонные элементы

В последнюю очередь крепится конек. Я советую использовать такую технологию: по краям вдоль линии расположения элемента приклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену
. По краю закручиваются кровельные саморезы с шагом примерно в 20 см.

Крепить профнастил на крышу из металлических ферм нужно точно также, единственное различие в том, что саморезы должны выходить из металла с обратной стороны на 7-8 мм. Так обеспечивается надежное крепление материала к поверхности.

Вывод

Из статьи вы узнали про лучший вариант крепления профлиста с помощью кровельных саморезов. Этот обзор даст вам возможность правильно провести работу и получить идеальный результат. Видео в этой статье поможет разобраться в теме еще лучше, а если вам что-либо непонятно, то пишите свои вопросы в комментариях ниже.

Как установить гофрированную сталь для домашнего бара | Руководства по дому

Гофрированные стальные панели придают особый вид вашему домашнему бару, и эти панели также могут выдерживать годы эксплуатации. Этот прочный материал лучше всего использовать для стен, потолка или боковых сторон перекладины вместо самой верхней части перекладины. Домовладельцы, реализующие этот проект, должны предпринять надлежащие шаги до и во время установки панелей, чтобы все прошло гладко.

Определите количество материала

Как и все материалы, отделка гофрированных стальных панелей может варьироваться в зависимости от производителя или каждой партии.Это верно для незавершенных оцинкованных панелей, которые могут иметь различные размеры открытых кристаллов цинка или разные степени блеска. Измерьте каждую область вашей планки, на которую будут установлены панели, чтобы вам не пришлось покупать дополнительный материал во время установки. После измерения добавьте 10 процентов к общей площади, чтобы учесть плохой порез или повреждение панели. Используйте самосверлящие винты и накладку с J-образным каналом.

Подготовьте зону

Безопасность — важная задача перед началом любого проекта, и первым шагом перед установкой гофрированных стальных панелей является очистка зоны от всех опасностей, связанных со споткнувшись.Отключите электричество в баре и снимите крышки с розеток, выключателей и осветительных приборов, если вы накрываете потолок. Очистите все поверхности, чтобы удалить неплотный гипсокартон, краску и обои.

Инструменты наготове

Для резки и установки гофрированных стальных панелей требуются другие инструменты, чем для обшивки панелей, гипсокартона или пластиков, армированных стекловолокном. Хотя некоторые столярные инструменты, такие как циркулярная пила, режут сталь, для этого требуются специальные лезвия. Оснащение пилы абразивным полотном упростит резку материала, но они выбрасывают искры, которые могут воспламенить огонь.Очень важно держать поблизости огнетушитель.

Кроме того, вам понадобится шуруповерт, оснащенный переходником с шестигранной головкой 5/16 дюйма для установки саморезов, лестницы и устройства для поиска шпилек. Ножницы для олова, дрель, авиационные ножницы и сверло на 3/16 дюйма — другие распространенные инструменты, необходимые во время установки.

Установка

Выступы и впадины из гофрированной стали ограничивают место установки саморезов. Если продеть винт через выступ, на металле появятся ямочки, что испортит внешний вид панелей.Все винты должны быть привернуты к впадинам и равномерно размещены на всех панелях. Вырезание отверстий в панелях неизбежно. Просверливание отверстия в каждом углу и прорезание отверстий между отверстиями позволяет делать идеальные отверстия, не повреждая панели. После установки протрите все панели обезжиривающим средством, чтобы удалить производственное масло с их поверхностей. Покрытие панелей и винтов прозрачным слоем краски сохранит ваш гофрированный домашний брус новым в течение нескольких лет и сократит трудозатраты на их поддержание в чистоте.

Ссылки

Writer Bio

Эли Хаузер — профсоюзный торговец с более чем 20-летним опытом работы в строительной отрасли. Он также был писателем с 2002 года, работая в газете «Brazoria County Facts», а также на различных веб-сайтах, посвященных уличному освещению и строительству.

Гофрированный металл прямо поверх фольги …: «Привет, я строю небольшую хижину из фанеры 1/2 дюйма на …» — Джесси Петти (14.11.2017) | Установка

Привет, я строю небольшую хижину с фанерой 1/2 дюйма поверх стропил и пароизоляционным матом 40 над фанерой.Крыша крутая и невентилируемая. Я собираюсь положить 2-дюймовую пластину из вспененного пенопласта, облицованного фольгой, поверх этого. Мой первоначальный план состоял в том, чтобы положить прогоны 1×4 по диагонали поверх вспененного картона, чтобы не создавать плотину, где конденсированная вода может скапливаться на вспененной доске. Мне интересно, могу ли я пропустить прогоны и положить мою гофрированную стальную кровлю 7/8 дюйма прямо на пенопласт и вкрутить пенопласт в фанеру (и в стропила каждые 2 фута). Я полагаю, что это сделало бы больше отверстий в моей пенопластовой плите и пароизоляции, чем если бы я использовал прогоны, но на моей крутой скатной крыше было бы на одну ступеньку меньше.Гофры обеспечили бы некоторую вентиляцию под металлом. Как думаете, прогоны или нет?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com / spirit / comment / 22675 / find /
Винты обычно довольно тугие, когда дело доходит до герметизации воздушного зазора, и, поскольку он входит в стропила, он должен плотно затягивать пену в этом месте. Если это кабина, я не думаю, что вам действительно понадобится дополнительный воздушный поток. Это полезно, да. Не совсем необходимое.Вы собираетесь переместить немного воздуха под эту панель крыши, поскольку он уже проходит через гофры.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/22676/find/
Большое спасибо. Похоже, это единодушное мнение людей, с которыми я разговаривал. Следующий вопрос, который у меня возникает, — прикручивать ли высокие точки (выступы, неровности) или впадины гофрированного металла. Мой папа говорит, что выступы лучше подходят для предотвращения утечек в будущем, когда неопреновая прокладка сломается, потому что вода будет скапливаться над винтом, если она находится в впадине.Производитель рекомендует впадины, но сказал, что высокие точки в порядке, если будут приняты меры, чтобы не вмять горб. Это 26 калибр. Спасибо за совет специалиста.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/22677/find/
Привет, Джесси, Спасибо за интерес к металлической кровле. Мне удалось предварительно просверлить стопку панелей с задней стороны — он не даст шурупу пройти, если не просверлить его заранее. Зажмите стопку и используйте бит меньшего размера. Наконец, при установке застежки необходимо соблюдать осторожность, чтобы не «вмять» выступ.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/22678/find/

Применение в конструкции легких панелей из отходов картона и букового шпона

Реферат

В последние годы тенденции дизайна мебели включают обеспечение эргономических стандартов, разработку новых экологически чистых материалов, оптимальное использование природных ресурсов и устойчивое повышение конверсии отходов в продукты с добавленной стоимостью.Принципы циркулярной экономики требуют повторного использования, переработки или вторичной переработки материалов. В этой работе исследовалась возможность повторного использования отходов гофрированного картона для производства новых легких плит, подходящих для мебели и интерьера. В лаборатории были изготовлены два типа многослойных панелей из гофрированного картона и букового шпона, склеенных карбамидоформальдегидной (УФ) смолой. Были испытаны семь типов торцевых угловых соединений создаваемых легких мебельных панелей и три традиционных сотовых панели.Были оценены изгибающие моменты и коэффициенты жесткости при испытании на сжатие. Значения прочности на изгиб швов из макулатурного картона и шпона бука показали, что прочность на изгибе требуется для использования в мебельных конструкциях или в качестве элементов интерьера. Стыки многослойных панелей толщиной 51 мм, соединенных дюбелями, показали самые высокие значения прочности на изгиб и жесткости (33,22 Н ∙ м). Стыки многослойных панелей толщиной 21 мм, соединенные Confirmat, имели удовлетворительные значения прочности на изгиб (10.53 Н ∙ м) и Minifix имели самые низкие значения прочности (6,15 Н ∙ м). Наибольшие значения жесткости (327 Н ∙ м / рад) были определены для картонных сотовых панелей толщиной 50 мм, соединенных пластиковым угловым соединителем и специальным винтом Varianta, а наименьшие значения — для стыков, выполненных многослойных панелей толщиной 21 мм, соединенных между собой. Confirmat (40 Н ∙ м / рад) и Minifix (43 Н ∙ м / рад) соответственно. Применение гофрированного картона в качестве конструкционного материала для мебели и интерьеров может быть улучшено путем дальнейших исследований.

Ключевые слова: легкие панели, макулатурный картон, угловые соединения, прочность на изгиб, жесткость

1. Введение

Ограниченные мировые ресурсы древесины требуют эффективного использования отходов и побочных продуктов, каскадного использования доступного лигноцеллюлозного сырья и поиск альтернативных производственных процессов и материалов [1,2,3,4,5,6,7]. Кризис COVID-19 также привел к изменениям на рынке и нехватке ресурсов, в том числе массивной древесины и мебельных панелей.Повторное использование материалов открывает новые возможности и представляет собой надежный способ решить эту проблему. Использование гофрированного картона, основного упаковочного материала, позволяет свести к минимуму проблему.

Одним из пионеров использования нетрадиционных решений для экономии сырья и облегчения конструкции мебели является IKEA. Мебельный гигант применил бумагу в качестве сотовой основы в 1980-х, когда они начали производить серию Lack [8], которая получила значительное развитие за последние 10–15 лет.Ячеистая сердцевина обычно изготавливается заранее из крафт-бумаги и поставляется заказанной толщины в виде сжатых слоев, подобных гармошке [9]. Технология производства таких панелей получила значительное развитие за последние 10 лет [10]. Панели весом менее 500 кг / м ³ определяются как легкие панели, менее 350 кг / м ³ очень легкие, а менее 200 кг / м ³ — сверхлегкие [11]. Некоторые из первых всесторонних исследований применения, производства и свойств бумажных сотовых панелей были выполнены Хэнелем и Вайнертом [12] и Поппенсикером и Томеном [13].Было проведено множество исследований для оценки механических свойств сотовых панелей [14,15,16,17,18,19,20,21]. В других исследованиях изучались возможности оптимизации структуры бумажных сотовых панелей. Smardzewski и Prekrat [22] пришли к выводу, что на жесткость и прочность ячеистых панелей существенно влияет вес бумаги, используемой для изготовления их сердцевины, а также форма и размеры ячеек. Другие результаты показали, что сэндвич-панели с волнистой сердцевиной могут выдерживать более высокие нагрузки, чем сотовые [23].Слонина и др. [24] сообщили, что пропиточные растворы могут применяться для улучшения жесткости бумажной сердцевины. Возможность изготовления легких плоских прессованных древесно-пластиковых композитов исследовали Лютый и др. [25].

Gößwald et al. [26] исследовали потенциал использования строгальной стружки длиной более 4 мм для производства однослойных древесностружечных плит низкой плотности толщиной 10 мм в качестве варианта сокращения потребности в сырье для древесных плит. Группа ученых [27] исследовала влияние относительной влажности на прочностные свойства легких панелей и обнаружила, что после воздействия относительной влажности 95% облицовки и сэндвичи теряют до половины своих первоначальных прочностных свойств.Создав трехмерную модель конечных элементов вытеснения влаги, Чен и др. Изучили влияние постоянной и циклической влажности и изменяющейся температуры на ползучесть сэндвич-панели, содержащей сотовую основу из крафт-бумаги и древесные композитные покрытия. [28]. Влияние формы сердечника изучали несколько авторов [23,29,30,31]. В последние несколько лет были исследованы прочность и жесткость мебельных панелей с ауксетическим сердечником. Ауксетические сердцевины сэндвич-панелей из ячеистой древесины обладают сильными ортотропными свойствами [32].Во время изгиба сотовые панели на древесной основе с ауксетической сердцевиной поглощают энергию более эффективно, чем такие же панели, подвергнутые осевому сжатию [20]. Относительная плотность клеток существенно влияет на их механическую прочность [33]. Использование ауксетического сердечника и облицовки из фанеры и картона значительно снижает количество рассеиваемой энергии [21].

Проблемными частями применения бумажных сотовых панелей в качестве конструктивных элементов являются стыки [11]. По этой причине растет промышленный и академический интерес к исследованию и оптимизации этих типов соединений [16,34,35,36,37,38].Некоторые авторы изучали прочность соединений на изгиб [36,38,39], но также применялись испытания на растяжение и сдвиг [15,34,35,38,39]. Были испытаны легкие сотовые панели разной толщины. Несколько авторов изучали панели с относительно небольшой толщиной, от 15 до 19 мм [21,22,34,35,38,39,40,41]. Другие исследования были сосредоточены на оценке панелей толщиной 38 мм [15,34,36]. Было обнаружено только одно исследование с серийно производимой сотовой панелью толщиной 50 мм [37].В исследованиях были обнаружены как клееные [21,34], так и неклеевые соединения [36,37,38]. Некоторые исследователи исследовали сопротивление выдергиванию винтов в сотовых панелях [15,37,40,41].

Легкие бумажные панели и бумажные трубки были проанализированы на предмет их пригодности в качестве мебельных материалов Петучнигом и Эбнером [16]. Авторы пришли к выводу, что прочность на изгиб легких бумажных панелей слишком мала для использования в мебели, и необходима разработка материалов и соединений с улучшенными прочностными характеристиками.

Гофрированный картон имеет относительно небольшой вес, легко доступен, пригоден для вторичной переработки, а макулатурный картон можно использовать повторно. С развитием онлайн-торговли использование картонной упаковки, в том числе гофрокартона, значительно расширилось. В 2018 году производство бумажной и картонной упаковки во всем мире оценивалось в 256 138 тысяч метрических тонн [42]. Около 80% всех товаров, продаваемых в Европе и США, находится в картонных коробках [43]. В то же время только 65,7% макулатуры картона в Европейском Союзе перерабатывается [44].Это огромное количество макулатуры картона является проблемой для поглощения и получения новых продуктов, основанных на переработке или повторном использовании.

В литературе есть публикации об использовании макулатурного картона в качестве материала для производства новых панелей. В рамках исследований картон обрабатывается и включается в новые композиты [45,46]. Было проведено несколько исследований для оценки механических свойств картона, изготовленного из переработанных картонных коробок для напитков [47,48,49,50,51]. Другие исследователи использовали макулатурный картон в том виде, в котором он был получен [52].Есть много примеров мебели из картона, такой как полки, стулья, столы, письменные столы и даже диваны [53]. Некоторые компании специализировались на производстве мебели из картона [54,55]. Японская компания по производству постельных принадлежностей создала картонную кровать для спортсменов на Олимпийских играх в Токио-2020. Каркасы кроватей были изготовлены из переработанного картона [56]. Есть и мебель из бывшего в употреблении картона, но обычно она имеет относительно простую конструкцию. Даже элементы строительных конструкций были объектами экспериментов с использованием листов макулатурного картона, собранного из потока отходов [57].Гофрированный картон имеет хорошее соотношение прочности к весу, отличную прочность на разрыв и устойчивость к раздавливанию, что делает его идеальным материалом для изготовления мебели [58]. Кроме того, для склеивания таких панелей можно использовать клеи, применяемые в деревообрабатывающей и мебельной промышленности.

Информация о прочностных характеристиках угловых стыков гофрокартона ограничена.

Целью исследования было изучить возможности соединения легких панелей из отходов гофрированного картона и букового шпона, склеенных карбамидоформальдегидной (UF) смолой, и оценить их применение в мебели и внутренних конструкциях.Для сравнения прочности были также испытаны соединения, полученные из обычных легких картонных сотовых панелей толщиной 50 мм.

2. Материалы и методы

2.1. Материалы

Чтобы установить возможность использования макулатурного картона в качестве конструкционного материала для мебели и интерьеров, в лаборатории были изготовлены экспериментальные многослойные панели из трехслойного гофрированного макулатурного картона и бука вращающейся резки ( Fagus sylvatica Л.) листы шпона толщиной 1,2 мм и влажностью около 8%, поставляемые заводом Welde Bulgaria AD (г. Троян, Болгария). Листы макулатурного картона длиной 1150 мм и шириной 780 мм были взяты из упаковок товаров, отправляемых на поддонах, где этот картон используется в качестве разделителя между отдельными товарами. Листы картона имели следующие размеры: толщина 3,94 мм, верхний слой 0,15 мм и внутренний слой гофрированной бумаги 0,10 мм. Плотность картона 114 кг / м ³.Коммерчески доступная УФ-смола с содержанием сухих веществ 64%, плотностью 1,29–1,31 г · см ⁻³ при 20 ° C, значении pH 8,5 и молярном соотношении 1,16, предоставленная компанией Kastamonu Bulgaria AD (Горно Сахран, Болгария), использовался для горячего прессования. Изготовление экспериментальных панелей производилось в лабораторных условиях на односкатном гидравлическом прессе (PMC ST 100, Италия). Используемая температура пресса составляла t = 100 ° C. Удельное давление склеивания составляло 0,2 Н / мм ² для толщины 21 мм и 0.13 Н / мм ² для панелей толщиной 51 мм соответственно.

Коммерческие, обычно производимые легкие панели толщиной 50 мм также были включены в исследование для сравнения полученных экспериментальных данных с промышленно производимыми легкими панелями. Верхние слои представляли собой ламинированные древесностружечные плиты толщиной 8 мм и шестиугольные соты для внутреннего слоя. Коммерческие панели были поставлены компанией Egger (Fritz Egger GmbH & Co. OG, Weiberndorf 20, 6380 St. Johann в Тироле, Австрия).

Изготовленные в лаборатории многослойные панели были спроектированы с толщиной, аналогичной толщине имеющихся в продаже панелей, то есть 50 и 20 мм. Это было достигнуто путем регулировки давления склеивания. Структура легких панелей, использованных в исследовании, была следующей:

Многослойная панель толщиной 21 мм, состоящая из 7 слоев шпона и 6 слоев гофрированного картона ().
Многослойная панель номинальной толщиной 21 мм из 7 слоев шпона и 6 слоев гофрокартона: 1.Шпон бука ротационной резки, δ = 1,2 мм; 2. Картон гофрированный трехслойный δ _н = 6 мм.
Многослойная панель толщиной 51 мм из 13 слоев шпона и 12 слоев гофрокартона ().
Панель многослойная номинальной толщиной 51 мм из 13 слоев шпона и 12 слоев гофрокартона: 1. Шпон бука ротационной резки, δ = 1,2 мм; 2. Картон гофрированный трехслойный δ _н = 6 мм.
Картонная сотовая панель толщиной 50 мм производства Egger, Австрия ().
Картонная сотовая панель толщиной 50 мм производства Egger, Австрия, δ = 50 мм: 1. Декоративная пленка; 2. ПБ, δ = 8 мм; 3. Сердцевина из сотового картона.

После горячего прессования панели, изготовленные в лаборатории, выдерживали в течение 7 дней при 20 ± 2 ° C и относительной влажности 65%.

Плотность всех изготовленных панелей была ниже 500 кг / м ³ (). Подробная информация о процессе производства и физико-механических свойствах разработанных легких панелей приведена в предыдущем исследовании [18].

Таблица 1

Толщина и плотность легких панелей.

Тип панели	Толщина, мм	Плотность кг / м ³
1. Многослойная панель, шпон (7 слоев) и гофрокартон (6 слоев)	21	466
2. Многослойная панель, шпон (13 слоев) и гофрированный картон (12 слоев)	51	349
3.Картонная сотовая панель	50	257

2.2. Тип угловых соединений из легких панелей

Для исследования было изготовлено 10 серий общим количеством 129 пробных образцов. Для соединений использовались хорошо известные соединительные решения, такие как дюбель, одноэлементный соединитель Confirmat, эксцентриковый соединитель Minifix с болтом для отверстия ø5 мм и пластиковым угловым соединением, а также специальные соединители и винты, предназначенные для легкие сотовые панели.Типы соединений, подробные размеры и типы соединительных элементов показаны в. Каждый шарнир имел только один соединительный элемент.

Угловые стыки из легких панелей: ( a ) Многослойная панель (21 мм) из шпона и гофрокартона, соединенная пластиковым угловым соединителем и специальным винтом Varianta; ( b ) многослойная панель (21 мм) из шпона и гофрокартона, соединенная Confirmat ø7 × 70 мм; ( c ) многослойная панель (21 мм) из шпона и гофрокартона, соединенная эксцентриковым соединителем Minifix; ( d ) панель многослойная (21 мм) из шпона и гофрокартона, соединенная дюбелем ø8 × 35 мм; ( e ) панель многослойная (51 мм) из шпона и гофрокартона, соединенная дюбелем ø12 × 50 мм; ( f ) многослойная панель (51 мм) из шпона и гофрокартона, соединенная Rafix 20 HC, вставленная продольно по направлению картона; ( г, ) многослойная панель (51 мм) из шпона и гофрокартона, соединенная Rafix 20 HC, вставленная поперек в направлении картона; ( х ) картонная сотовая панель (50 мм), соединенная пластиковым угловым соединителем и специальным винтом Varianta; ( и ) картонная сотовая панель (50 мм), соединенная Rafix 20 HC; ( j ) картонная сотовая панель (50 мм), соединенная TAB 20 HC.

2.3. Методы испытаний

Тип и форма образцов для испытаний, изготовленных в соответствии с методом испытаний, описанным Кючуковым и Живковым [11], показаны на. Размеры δ ₁ и δ ₂ равны и соответствуют толщине панелей. Размеры L ₁ и L ₂ также равны и зависят от толщины панелей.

Тип и габариты испытанных образцов. Печатается с разрешения Ref. [11]. БИСМАР 2021 г.

В мебельных конструкциях суставы чаще всего нагружаются при изгибе с сжатием руки и раскрытием руки. Во многих исследованиях было обнаружено, что прочность и сопротивление деформации суставов ниже при нагрузке сжатия руки по сравнению с нагрузкой с раскрытием руки [11]. Поэтому для целей настоящего исследования было принято исследование торцевых угловых соединений легких конструктивных элементов при изгибающем нагружении со сжатием плеча.Принципиальная схема испытаний образцов приведена в.

Методика испытаний. Печатается с разрешения Ref. [11]. БИСМАР 2021 г. ( а ) Тип нагружения исследуемых образцов; ( b ) определение гибочного рычага.

Критерием определения прочности испытываемых соединений является максимальный изгибающий момент M _max , рассчитанный по формуле:

где F — максимальная сила при сжатии изгиба руки, Н , а l — плечо, м.

Критерием определения деформационной характеристики угловых соединений является коэффициент жесткости с [11,59].

Деформация суставов при испытании на сжатие на изгиб дает в результате изменения как прямого угла между суставными рычагами, так и изгибающих рычагов l сил ().

Схема испытаний и деформации под действием сжимающей изгибающей нагрузки на плече испытуемых образцов торцевых угловых соединений легких панелей.Печатается с разрешения Ref. [11]. БИСМАР 2021 г. ( а ) Вид нагружения и размеры испытуемых образцов; ( b , c ) схема нагружения и определения деформации испытываемых образцов.

Линейное смещение f _i точек приложения сил F _i регистрируется для каждого испытательного образца на каждом уровне нагрузки. Он представляет собой сумму смещения в результате поворота шарнирных рычагов и дополнительного смещения Δ _i в результате изгиба рычагов.

Смещение Δ _i рассчитывается по формуле:

где

F _i — величина сил нагрузки при сжатии плеча, Н;

a — осевая длина шарнирных рычагов, м;

E — модуль упругости, Н / мм ²;

I — осевой момент инерции поперечного сечения шарнирных рычагов, м ⁴,

, который рассчитывается по формуле:

где

b — ширина плеч, м;

δ — толщина рукавов, м.

Расстояние между точками приложения силы на каждом уровне нагрузки определяется по формуле:

Угол γi [рад], изменяющийся под нагрузкой между шарнирными рычагами, рассчитывается по формуле:

γi = 2arcsinLi2a = 2arcsinL − fi + Δi2a,

(5)

Измененный изгибающий рычаг l _i определяется по формуле:

Результатом деформации при испытании на сжатие на изгиб является полужесткое вращение шарнирных рычагов в [ рад]:

Для 10 и 40% силы нагрузки F _i изгибающий момент в [Н ∙ м] рассчитывается по формуле:

Коэффициент жесткости при испытании на изгиб при сжатии c _i [Н ∙ м / рад] рассчитывается по формуле:

В (8) используются следующие обозначения:

где M _i и α _i определяются согласно (8) и (7) для значения силы F _i , равного 40% от F _max и M ₀ и α ₀ согласно (8) и (7) или значение силы F ₀, равное 10% от F _max .

Коэффициент жесткости c как характеристика деформации углового соединения при испытании на изгиб при сжатии определяется как среднее арифметическое результата чисел (9) для каждого испытательного образца при нагрузке в сечении, что соответствует линейному участок на кривой зависимости изгибающего момента от угловой деформации стыка.

Испытание проводилось в научно-исследовательской лаборатории Института механики и биомеханики, BAS, София, на универсальной испытательной машине TIRA test 2000 (TIRA GmbH, Шалкау, Германия).Для измерения силы использовался датчик с диапазоном 1 кН. Точность составила 1% для усилия более 10 Н. Точная скорость перемещения машины была измерена с помощью встроенной системы измерения инкрементного смещения и электронного секундомера. С помощью портативного цифрового мультиметра Protek D470 (Protek Instrument Co., Ltd, Gwangmyeong Gwangmyeong, Корея) и компьютера была записана зависимость силы от времени. Поперечное смещение рассчитывалось в зависимости от времени и скорости.При определении прогиба испытательного образца учитывались прогибы нагруженных частей машины. Полученные диаграммы сила-перемещение центрировали. Были определены максимальная сила, прогиб при максимальной силе, усилие и прогиб в точке, взятой за точку разрушения, F _f = 0,8 F _max . Испытания проводились при температуре 20 ± 1 ° C и относительной влажности 55 ± 5%.

Описательный статистический анализ результатов был выполнен с помощью XLSTAT, версия 2020.2.3, Addinsoft, Нью-Йорк, Нью-Йорк, США (2021 г.). Односторонний дисперсионный анализ результатов был выполнен для результатов прочности на изгиб и коэффициента жесткости угловых соединений L-типа для анализа дисперсии с доверительным интервалом 95% ( p <0,05). Статистические различия между средними значениями оценивали с помощью апостериорного критерия достоверно значимой разницы Тьюки (HSD).

4. Обсуждение

4.1. Прочность на изгиб угловых соединений из легких панелей

Из результатов, полученных для прочности на изгиб угловых соединений из легких панелей, состоящих из макулатурного картона и букового шпона, склеенных UF-смолой, можно сделать вывод, что они обладают необходимой прочностью. для применения в мебельных конструкциях или в качестве элементов интерьера.Стыки в обоих вариантах многослойного гофрированного картона толщиной 21 и 51 мм показали хорошие характеристики прочности на изгиб при соединении приклеиванием дюбелями. Результаты были в пределах значений прочности на изгиб, достигнутых в [36], где, однако, авторы использовали два соединительных элемента в каждом соединении. Стыки картонной сотовой панели (50 мм), соединенные пластиковым угловым соединителем и специальным винтом Varianta, показали отличную прочность на изгиб. В настоящем исследовании суставы с TAB 20HC более чем в два раза превышали прочность по сравнению с исследованием, проведенным Joscak et al.[60]. Отметим, что многослойные панели толщиной 21 мм из шпона и гофрокартона, соединенные эксцентриковым соединителем Minifix, показали меньшую прочность по сравнению с результатами других исследований [38,61]. Однако это было в ряду аналогичных стыков ЛДСП и ДВП средней плотности (МДФ) толщиной 18 мм [11,59]. Не было существенной разницы в прочности стыка многослойной панели (51 мм) из шпона и гофрокартона, соединенных Rafix 20 HC, вставленных поперек и продольно в направлении картона.Картонная сотовая панель (50 мм) и многослойная панель (51 мм) из шпона и гофрированного картона, соединенных Rafix 20 HC, показывают одинаковую прочность соединения. Хотя прочность на изгиб стыков многослойных панелей из макулатурного картона и букового шпона толщиной 21 мм, соединенных Confirmat, не достигла значений, полученных для ДСП, фанеры и МДФ [62,63,64,65,66,67 ], однако их прочностные характеристики были достаточными для использования в качестве варианта соединения.

4.2. Характеристики жесткости угловых соединений из легких панелей

При анализе результатов для жесткости соединений можно увидеть, что картина иная.Наибольшие значения жесткости были получены для стыков картонной сотовой панели толщиной 50 мм, соединенных пластиковым угловым соединителем со специальным винтом Varianta, Rafix 20 HC и TAB 20 HC, что можно объяснить отличной жесткостью внешних слоев. из ЛДСП и хорошей конструкции специальных соединителей и винтов, разработанных для сотовых панелей. В настоящем исследовании соединения, соединенные TAB 20 HC, показали значительно более высокую жесткость по сравнению с результатами, полученными в [37].

В отличие от прочности стыков на изгиб, жесткость стыков картонной сотовой панели (50 мм) более чем в два раза выше по сравнению с многослойной панелью (51 мм) из шпона и гофрокартона при соединении пользователя Rafix 20 HC.

Обе многослойные панели из шпона и гофрированного картона толщиной 51 и 21 мм, соединенные дюбелем ø12 × 50 мм и дюбелем ø8 × 35 мм соответственно, имели достаточную жесткость для использования в мебельном строительстве благодаря нанесение клея.Кроме того, коэффициенты жесткости находились в диапазоне других часто используемых суставов [68,69,70,71,72,73].

Соединения показали относительно низкую жесткость с Confirmat и крепежными деталями, в которых задействованы винты. Низкая жесткость стыков многослойного шпона и гофрокартона толщиной 21 мм объясняется отсутствием у материала жесткой и плотной структуры, которая препятствовала высокой способности удерживать винты.

Вклад авторов

Концептуализация, В.Дж. и Р.С.; методология, В.Дж., А.М. и R.S .; программное обеспечение, В.Дж. и Б.П .; валидация, V.J., P.A., A.M., B.P. и L.K .; формальный анализ, В. и Б.П .; расследование, Р.С.; ресурсы, V.J., R.S. и L.K .; курирование данных, В.Дж. и Б.П .; письменность — подготовка оригинального черновика, В.Дж. и Б.П .; написание-рецензирование и редактирование, П.А. и L.K .; визуализация, Б.П .; надзор, В.Дж .; администрация проекта, В.Дж. Все авторы прочитали и согласились с опубликованной версией рукописи.

Сланцевые гвозди с дополнительной головкой для фиксации сланца и гофрированного картона

Сланцевый гвоздь — это тоже строительный гвоздь, но шляпка сланцевого гвоздя имеет больший диаметр, а не гвоздь со шпилькой.Гвозди изготовлены из проволоки из низкоуглеродистой стали, а дополнительная шляпка из тонкого оцинкованного листа. Такое покрытие идеально подходит для защиты изделия от влаги, поэтому очень активно используется различными строительными компаниями и не только.

Иногда весь ноготь покрывается ингибитором ржавчины. Гвозди для шифера используются для крепления шифера, гофрированного картона и других плоских кровельных материалов к деревянным каркасам. Нижняя часть крышки полукруглая для максимального прилегания к отверстию планки.

Гвозди шиферные из низкоуглеродистой стальной проволоки с дополнительной гальванической шляпкой

Сланцевые гвозди для крепления планки и других кровельных материалов.

Размер и вес гвоздей шифера

Наибольшим спросом пользуются гвозди сланцевые диаметром 4 мм или 5 мм, при этом наиболее востребованная длина составляет 90 мм, 100 мм и 120 мм.

Размер наших планчатых гвоздей варьируется от 70 мм до 120 мм, при выборе длины гвоздей длина зависит от высоты шиферного конька и толщины обшивочной доски.

Размер (мм)	Диаметр гвоздя (мм)	Длина гвоздя (мм)	Диаметр головки (мм)	Вес, кг / 1000 шт.
2,0 × 20	2	20	7,0-8,0	0,608
2,0 × 30	2	30	7.0-8,0	0,854
2,0 × 35	2	35 год	7,0-8,0	0,977
2,5 × 20	2,5	20	9,0-10,0	0,99
2,5 × 25	2,5	25	9,0-10,0	1.241
2,5 × 30	2,5	30	9,0-10,0	1,376
2,5 × 32	2,5	32	9,0-10,0	1,453
2,5 × 35	2,5	35 год	9,0-10,0	1,568
2.5 × 25	2,5	25	7,0-8,0	1.083
2,8 × 35	2,8	35 год	8,0-9,0	1,841
2,8 × 20	2,8	20	10,0-11,0	1,218
2,8 × 25	2.8	25	10,0-11,0	1,535
2,8 × 30	2,8	30	10,0-11,0	1,777
2,8 × 32	2,8	32	10,0-11,0	1,798
2,8 × 35	2,8	35 год	10.0-11,0	2,018
2,8 × 40	2,8	40	10,0-11,0	2,26
2,8 × 45	2,8	45	10,0-11,0	2,426
2,8 × 50	2,8	50	10,0-11,0	2.74
2,8 × 55	2,8	55	10,0-11,0	2,909
4,0 × 90	4	90	11,5–12,5	9,58
4,0 × 100	4	100	11,5–12,5	10,56
4.0 × 120	4	120	11,5–12,5	12,54
5,0 × 90	5	90	12,0-14,5	—
5,0 × 100	5	100	12,0-14,5	—
5,0 × 120	5	120	12.0-14,5	13,92

Упаковка: коробки картонные по 25 кг, либо деревянные коробки по 30 кг.

Sever Советы для вас:

С помощью резиновой прокладки, помещенной под шляпку гвоздя, можно обеспечить еще большую защиту шиферной крыши своими руками от влаги.
Длина реечных гвоздей должна быть на 10 мм больше, чем сумма высоты конька шифера и толщины досок обшивки.
Гвоздь для шифера следует забивать волной из шифера, чтобы не допустить попадания дождевой воды на гвоздь на обшивке доски.

Коробка для гофрированных винтов

Товар	Коробка для гофрированных винтов
Размер	15 × 5 × 5 см
Проект	снабжение клиентов	Есть
Проект	Поставка КБ
Бумажный материал	белая двусторонняя бумага
	белая бумага для карточек
	белая бумага для искусства
	Коричневая китайская крафт-бумага
	импортная коричневая крафт-бумага
	белая крафт-бумага
	белая двусторонняя бумага + гофрированная бумага для офсетной печати	Есть
	коричневая крафт-бумага + гофрированная бумага для офсетной печати
	гофрокартон коричневый для флексографской печати
	гофрокартон белый для флексографской печати
	бумага белая арт + картон в подарочной коробке
	специальная бумага
	Бумага без древесной массы
	другие
Режим печати	офсетная печать	Есть
	флексографская печать
	УФ-печать
Печатная пластина	пластина для офсетной печати на пленке
	Печатная форма CTP для офсетной или УФ-печати	Есть
	резиновая печатная форма для флексопечати
	пластина для флексографской печати на основе смолы
Цветная печать	CMYK	Есть
Цветная печать	4C + 2C
Печатная машина	Шестикрасочная офсетная печатная машина Roland
	Heidelberg 6-цветная офсетная машина и УФ печатная машина
	Четырехцветная офсетная печатная машина Akiyama	Есть
	Двухцветная офсетная печатная машина Roland
	Одноцветная офсетная печатная машина
	4-цветная флексографская печать и долбежный станок
	Двухцветная флексографская печать и долбежный станок
	другие
Обработка поверхности	глянцевая пленка для ламинирования	Есть
	матовая пленка для ламинирования
	лакировка глянцевая
	УФ-покрытие
	спот UV
	горячее тиснение
	тиснение
	воск
	другие
Бумага для ламинирования	автомат для ламинирования канавок	Есть
	полуавтоматическая машина для ламинирования канавок
	автомат для приклеивания подарочной коробки
	полуавтомат для приклеивания подарочной коробки
Высечка	Автоматическая офсетно-высекальная машина	Есть
	офсетно-высекальный полуавтомат
	автоматическая флексопечать и долбежный станок
	автоматическая флексографская высекальная машина
Соединение: клей	клеевой автомат для офсетной коробки	Есть
	автомат для клея и упаковки для флексографской коробки
	автомат для приклеивания подарочной коробки
	автомат для склеивания бумажных пакетов
	склеено человеком
Шов: скоба	степлер автоматический
Шов: скоба	полуавтоматический степлер
Принадлежность	Окно ПЭТ
	Окно ПВХ
	строка
	пластиковая ручка
	лента
	ушко
	магнит
	другие
Упаковка	строчка
	пп жало + упаковочная бумага
	внешняя коробка	Есть
	поддон
Транспорт	Морским путем	Есть
	по воздуху
	Курьером
	По суше

Система обработки сыпучих материалов исключает образование пыли, снижает количество отходов материала и оптимизирует производство гофрированного картона

ГРАФСТВО ДЮРХЭМ, Великобритания — Производство гофрированного картона, используемого в рекламных и торговых упаковках, может быть беспорядочным и расточительным без интегрированного объема решение для обработки и сбора пыли, подобное тому, которое сейчас используется компанией SCA Packaging в своей компании.Дарем, Великобритания, объект. Клей на основе крахмала, необходимый для производства гофрированного картона, который SCA использует при производстве ламинированного гофрированного картона, может вызывать загрязнение воздуха пылью как внутри, так и за пределами производственного объекта — сценарий, с которым компания сталкивалась ранее. Компания SCA защитила своих рабочих, предотвратила заражение растений и сократила отходы материалов за счет установки станции разгрузки мешков Flexicon, фильтров и конвейерной системы. Система также позволила улучшить качество смешивания и вдвое сократить время смешивания.

В настоящее время требуется семь смесей каждую неделю для удовлетворения производственных потребностей на заводе в графстве Дарем. Перед установкой системы Flexicon оператор мог получить доступ к складу с мешками с крахмалом на 55 фунтов (25 кг) через портал длиной 5 футов (1525 мм), вручную открыть и сбросить 10 мешков в смеситель емкостью 396 галлонов (1500 л), содержащий 224 галлона. (850л) подогретой воды. Чтобы контролировать пыль на своем предприятии, SCA использовала вытяжную систему. Однако эта система просто отводила пыль по периметру завода, а также позволяла небольшим уровням пыли проникать внутрь завода.Кроме того, ручной процесс смешивания требовал от оператора наблюдения за смесителем сверху в течение минимум 20 минут, чтобы гарантировать правильное смешивание.

Хотя оператору по-прежнему требуется вручную обрабатывать десять мешков крахмала на партию, решение для обработки насыпных грузов значительно сводит к минимуму участие оператора и оптимизирует поток материала. Операторы поднимают мешки на уровне земли, разделяют и выгружают их содержимое через опорный лоток для мешков в приемный бункер Т-36 объемом 9 кубических футов (250 л). Материал сначала проходит через сито с ячейками 2 дюйма (50 мм), чтобы предотвратить попадание посторонних частиц, таких как фрагменты бумаги, в технологический поток.

Характеристики текучести этого особого крахмала, который является плотным и только полусыпным, делают его особенно сложным в переработке, поскольку он склонен к слипанию, набуханию, размазыванию и слеживанию. Электрический вибратор на стенке бункера и роторная мешалка в его основании способствуют плавному и последовательному переносу крахмала под действием силы тяжести из бункера на гибкий винтовой конвейер.

Затем конвейер перемещает материал под углом 45 ° непосредственно в центральную проточную колонну смесителя.Этот стабильный, непрерывный поток крахмала обеспечивает однородное смешивание для каждой партии без необходимости контроля со стороны оператора, что позволяет более эффективно использовать время оператора во время смешивания. Общее время обработки сократилось вдвое.

Во время процесса встроенная система сбора пыли, установленная над бункером, использует высокоскоростной вакуумный вентилятор, чтобы отводить переносимую по воздуху пыль от оператора через два фильтрующих картриджа из полиэфирного волокна. В автоматической системе очистки фильтра с обратным импульсом используются электромагнитные клапаны, активируемые таймером, для выпуска коротких струй сжатого воздуха внутри картриджных фильтров, в результате чего накопившаяся крахмальная пыль на внешней поверхности фильтра падает обратно в бункер, что значительно сокращает отходы материала и устранение необходимости выталкивать пыль в открытую атмосферу.

Учебное пособие по изготовлению стен из гофрированного олова

Добавление акцентной стены — отличный способ обновить комнату без необходимости обновлять каждую стену. А поскольку это всего лишь одна стена, вы можете сделать что-то более яркое, чем если бы вы делали все 4 стены, и использовать эту одну выделенную стену в качестве основной темы для разговора и утверждения стиля для всей комнаты (или всего дома). Карен (которую вы запомните по ее швейному столу и шкафу для напитков и скамейке из дерева в холле) обновляла свой загородный дом на выходных, и она хотела, чтобы отделка стен отражала деревенскую атмосферу в остальной части комнаты, поэтому она и ее муж остановился на стене из гофрированной жести:

И лучшая новость — это не так сложно, как вы думаете! Прочтите ниже инструкции Карен по установке гофрированной металлической стены.Если вы предпочитаете более состаренный вид, вы можете использовать этот совет от The Ragged Wren для состаривания листового металла, а если вы не уверены, подходит ли вам металл, вы также можете легко и недорого создать акцентную стену с помощью краски. дерево или обшивка:

Как установить простую гофрированную оловянную стену

, Карен из The Weekend Country Girl

Привет из Техаса. Меня зовут Карен, я деревенская девушка выходного дня. Наш домик на выходные — это небольшой домик «у озера», которым мы наслаждаемся и над которым работаем последние 8 лет.За прошедшие годы мы полностью изменили конфигурацию нашей гостиной, чтобы разместить более удобные кресла и установить телевизор с плоским экраном. Мы сняли дверь и установили французские двери там, где когда-то были большие окна. После всех этих перемещений я хотел сделать акцентную стену, которая отражала бы нашу деревенскую атмосферу в комнате. Мы с мужем придумали стену из гофрированного олова для комнаты.

Установить жестяную стену в комнате не так сложно, как я думал. В моем мозгу это должен был быть какой-то сверхсложный процесс, на выполнение которого уйдет целая вечность.Если вы можете использовать пилу, дрель, уровень и инструмент для поиска гвоздей, вы сможете выполнить этот проект.

Банка бывает разной длины и имеет ширину 26 1/2 дюйма. Олово допускает нахлест на полтора дюйма, чтобы скрепить листы вместе. Мы решили, что олово идет от пола до потолка одним сплошным куском в нашей комнате с наклонным потолком, так что нам потребовались три 12-футовые секции и три 10-футовые секции для нашей стены.

Чтобы на самом деле прикрепить жестяную банку к стенам из листового камня, мы должны были сделать несколько шагов.Сначала мы нашли гвоздики в стенах и пометили их. Было здорово иметь возможность писать прямо на стене для этой части. Обычно мы используем синюю ленту, чтобы пометить наши стены.

Следующий шаг связан с этим волнистым деревом, называемым планками для обшивки, которые нужно прикрепить к стене, чтобы было к чему прикрутить изогнутую банку. Мы использовали уровень, чтобы отметить линии, в которых должны были проходить деревянные полоски, а затем прикрепили их с помощью гвоздя для обрамления. Мы могли бы использовать шурупы или забить гвозди в планки обрешетки, но гвоздезабиватель быстро поднял их.Уловка при установке деревянных планок состоит в том, чтобы убедиться, что выступы и впадины выровнены вертикально. Это означало обрезание конца одного набора так, чтобы первая часть каждого раздела была долиной. Имею ли я здесь смысл?

После того, как полоски были прикреплены, мы занялись банкой. Первый кусок, который мы прикрепили, был на самой высокой точке.

Мой муж — учитель математики. Выяснение угла наклона линии крыши было его делом. Как только он разобрался со всем углом, он достал самый страшный инструмент, который, на мой взгляд, у нас есть.болгарка. Я иррационально боюсь искр. Муженек отрезал кусочки по размеру, оставив зазор в полдюйма внизу каждой панели.

После того, как каждый кусок был вырезан, металл ввинчивается в планки обрешетки с помощью этих шурупов, специально разработанных для жести. Один совет, который я хотел бы здесь дать, — убедиться, что винты выровнены горизонтально. У нас есть один, который немного ниже других, и это сводит меня с ума.

Мы использовали кусок кедровой дорожки, чтобы обрезать верхнюю часть банки и края.Снизу достаем секцию покрашенной 1 X 4 в качестве плинтуса.

Нам нравится деревенский индустриальный вид стен. Он действительно хорошо вписывается в нашу каюту выходного дня.

————————————-

Большое спасибо, что поделились с нами, Карен! Такой большой эффект при относительно небольшом объеме работы.

Ремоделоголики, посмотрите остальные удивительные творческие проекты Карен в The Weekend Country Girl (и следите за обновлениями, потому что у нее есть чем поделиться с нами здесь, на «Ремоделоголике»!)

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Нам нравится слышать от коллег-ремоделахоликов, поэтому дайте нам знать, что вам нравится в этом, и оставляйте любые вопросы ниже в комментариях. Если вы следовали руководству или были вдохновлены чем-то, что видели здесь, мы будем рады увидеть фотографии! Отправьте фотографии здесь или отправьте нам сообщение на Facebook.

Опубликовано: 7 февраля 2015 г. Рубрики: Украшать, Гостевые блоггеры, Как сделать, Гостиные С тегами: акцентная стена, Гостевые блоггеры, индустриальный, индустриальный стиль, металл, Рустик, серебро, Отделка стен

О Cass

Кэссити вместе со своим мужем Джастином основали компанию «Ремоделоголик», чтобы разделить их любовь к крушению стен вместе.С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!

Как прикрутить профнастил: Как правильно прикрутить профнастил

Как прикрутить профнастил на старые ворота — Сервис автоматики и механизмов — Мариуполь сервис

Как крепить профнастил на забор?

Как прикрутить профнастил на забор?

Схема крепления профнастила на забор

Рекомендуемые статьи

Как следует крепить профнастил?

Обрешетка под профнастил, какой она должна быть?

Методы крепления профнастила

Как рассчитать саморезы для крепежа?

Крепление на кровле профлиста

Крепление профнастила к ограждениям

Делаем забор из профнастила своими руками

Монтаж и материалы

Профнастил

Каркас забора

Ворота из профнастила своими руками

Прежде всего необходимо изготовить чертеж будущих ворот и провести все замеры.

Можно для большей устойчивости приварить к нижней части столбов основание из четырех поперечин крест-накрест и так же забетонировать.

При желании листы профнастила можно приварить к основанию.

Откатные ворота могут быть снабжены автоматической системой открытия/закрытия, что значительно облегчает процесс, либо открываться вручную.

Как крепить профнастил на крыше саморезами: фото и видео инструкция

Согласно разделу действующего СП :

Технология стыковки профнастила и металлочерепицы на кровле

Характеристика гофрированного материала

Разновидности полотна

Преимущества металлопрофиля

Процесс укладки

Как крепить профнастил на забор?

Как прикрутить профнастил на забор?

Схема крепления профнастила на забор

Возможные ошибки при монтаже профлистов на кровле

Крепление профнастила на крыше саморезами, основные моменты, которым следует уделить внимание

Какими саморезами крепить профнастил на крышу: основные особенности

Количество саморезов и шаг между ними

Доборные элементы для профнастила

Советы профессионалов

Расчет материала

Требования к элементам крепления

Какие саморезы использовать для деревянного забора

Особенности крепления саморезов

Виды профнастила

Стеновой профнастил

Монтаж снегобарьера и конька

Подготовка материала

Порядок выбора профилированного листа

Как правильно крепить профнастил на крышу

Монтаж обрешетки

Настил и крепление кровельного материала

Установка конька

Установка снегоупора

Видео инструкция — крепление профнастила на крышу

Как правильно крепить профнастил на забор: какими саморезами, чем лучше?

Чем лучше крепить профнастил к забору?

Как правильно крепить профнастил на забор?

Как крепить профнастил к стенам и крыши

Чем крепить профнастил к металлической основе

Чем крепить профнастил к деревянной основе

Чем крепить профнастил к кирпичной или каменной основе

Как крепить профнастил (профлист)

Как правильно прикручивать профнастил на крышу. Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Методы крепления

Использование саморезов

Заклепки

Запрещенные методы крепления

Описание крепежных элементов

Как выполняется крепление профнастила при монтаже разных конструкций?

Как крепят материал на кровле?

Как следует крепить профнастил при сооружении ограждений?

Для металлической и деревянной обрешетки: как отличить сверло

Как рассчитать количество саморезов для одного листа?

В какую волну нужно крепить саморез? Правила и практика

Разбираем популярные ошибки монтажа: есть чему учиться!

Процесс монтажа в деталях

Фиксация саморезами доборных элементов

Выбор крепежа для качественного крепления

Как правильно крепить профнастил на крышу

Обзорная характеристика профилированного листа

Основные правила укладки профнастила

Устройство изоляции для крыши из профнастила
