Как установить розетку: подробная инструкция с фото и видео

13 мая 2019

Ликбез

Сделай сам

Вам понадобятся полчаса и пара мелочей, которые найдутся в любом строительном магазине.

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

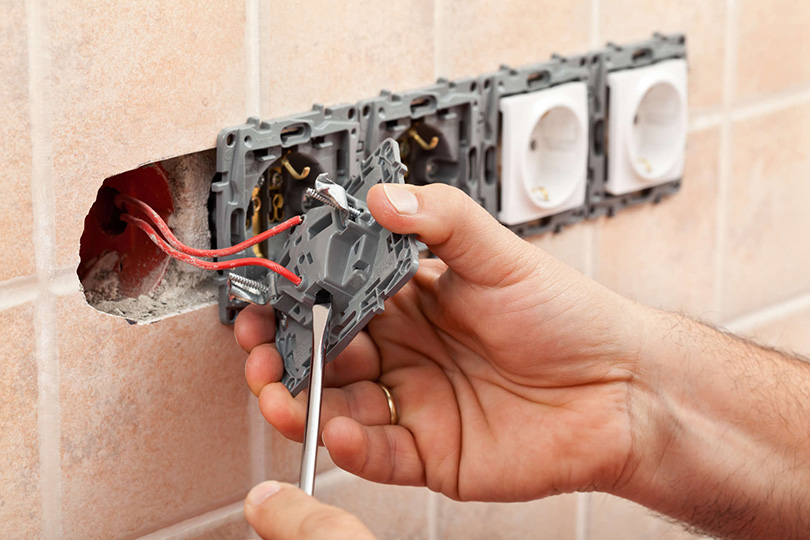

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

• Как сделать ремонт и не остаться без копейки
• Как понять, что пора менять счётчик электроэнергии, и как выбрать новый
• Как клеить обои: подробнейшая инструкция с фото и видео
• Как подключить стиральную машину к водопроводу, канализации и электросети
• Как выбрать тёплый пол и правильно его смонтировать

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).
   Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
   Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Как подключить розетку? Схемы подключения розеток

Содержание

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка и чаще розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может быть взят и использован электрическими приборами и оборудованием, подключив их к ней.

Розетка, в которой установлена ​​одна или несколько розеток, или контактное устройство питания, установленное в розетке для подключения электрической нагрузки через вилки и выключатели.

• Сообщение по теме: Как подключить комбинированный выключатель и розетку?

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному (горячему, под напряжением или фазе) проводу, а серебряные винты должны быть подключены к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким лезвием, а нейтральный провод должен быть подключен к клемме с широким лезвием. Заземляющий провод подключается к клемме заземления (в основном винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически соединены друг с другом с помощью разрывного ребра (язычка), следовательно, подключение одного латунного винта к горячему проводу также подаст питание на второй латунный винт. . В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для провода под напряжением) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

• Сопутствующая проводка: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

В сегодняшнем уроке по электромонтажу мы покажем, как подключать и устанавливать электрические розетки различными способами.

Параллельное подключение нескольких розеток

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, так как если один из выходных проводов перережется или одна неисправная розетка сделает всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких розеток с выключателем

На следующих схемах подключения показано, что несколько розеток подключаются к однополюсному выключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рис., выключатель сначала устанавливается в проводку, а горячий провод от выключателя питает все другие параллельно подключенные розетки, следовательно, операция ВКЛ/ВЫКЛ розетки может управляться с помощью выключателя.

Подключение выключателя к розетке

В этой проводке выключатель добавляется к существующей розетке путем удаления горячего провода с латунной клеммы розетки и подключения к первой клемме выключателя. Вторая клемма переключателя затем снова подключается к латунной клемме розетки. Таким образом, розетка подключается и управляется (ВКЛ/ВЫКЛ) с помощью выключателя.

Подключение розетки 15А с выключателем света

В этой схеме к существующей розетке добавлен выключатель света. Горячая клемма розетки подключается к первой клемме выключателя, а вторая клемма выключателя подключается к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

• Связанный пост: Как подключить комбинированный выключатель и розетку GFCI

Подключение раздельной розетки с выключателем

В этом подключении работа розетки разделена на две части, т. е. верхняя розетка управляется выключателем, а нижняя часть всегда горячая. Для этого просто удалите отрывной язычок (язычок) между латунными клеммами (горячими), как показано на рис. Подключенный выход переключателя (горячий) к верхней латунной клемме, а нижний горячий вывод должен быть подключен к входному проводу переключателя.

Простыми словами, общий горячий провод должен быть подключен к первой клемме выключателя и нижней горячей клемме розетки. Второй вывод выключателя (как горячий) должен быть подключен к верхнему горячему выводу розетки. Наконец, подключите нейтральный и заземляющий провода соответственно, как показано на рис. ниже.

Таким образом, включение/выключение верхней части (розетки) контролируется переключателем, а нижняя розетка всегда горячая и активная.

• Сообщение по теме: Как подключить автоматический выключатель GFCI?

Подключение AFCI и GFCI к розетке

В этой проводке розетка подключается к клеммам нагрузки GFCI, где GFCI подключается к клемме нагрузки AFCI. Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI/GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка розеток серии , которая приемлема только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В для 120 В

В этой разводке горячие клеммы первой и 3-й розетки подключаются к Линии 2 (синяя), а горячие клеммы второй и последней розеток подключаются к Линии 1. (Красный). Нейтраль подключается от главного выключателя ко всем клеммам нейтрали розеток. Заземляющий провод подключается к розеткам так, как показано на рис. Таким образом, все двойные розетки подключаются к единой линии 240 В и могут подавать 120 В на приборы.

• Сообщение по теме: Как подключить розетку AFCI?

Комбинация проводки из розеток 120 В и 240 В

В этой специальной проводке двойная розетка подключается как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В. В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать более 20 А одновременно от одной розетки из-за номинала переключателя (Мощность = Напряжение x Ток). Например, если кондиционер 15 А подключен к верхней розетке 240 В, а нагреватель 10 А, 120 В к нижней клемме, общая сила тока превышает номинал переключателя. Кроме того, вы можете подключить лампочки мощностью 100 Вт к нижней розетке 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

• Сообщение по теме: Как подключить выключатель AFCI?

Электропроводка 20А, розетка 120В

В этой проводке розетка 20А, 120В подключается к сети 120В через горячий, нейтральный и заземляющий провода.

Проводка 20А, 240В Розетка

В этой проводке линия 1 и линия 2 подключаются к латунным клеммам соответственно. В 240В нейтраль не нужна. Заземляющий провод подключается к клемме заземления.

Электропроводка 30А, 240В розетка для осушителя

В этой проводке розетка 30А, 240В подключена к сушилке, где также требуется нейтраль. Провода линии 1, линии 2, заземления и нейтрали подключаются к соответствующим клеммам с помощью 3-жильного кабеля калибра 10 калибра от отдельного выключателя.

Электропроводка 50 А, розетка 240 В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через 3-жильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рис. ниже.

• Сообщение по теме: Как подключить комбинированный переключатель AFCI

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам электропроводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Медные винты должны быть подключены к горячему (линейному, току или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Прежде чем подключать розетку, выключите главный выключатель, чтобы убедиться, что питание ВЫКЛЮЧЕНО.
• Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки:

• Электропроводка распределительного щита с УЗО (устройством защитного отключения)
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить гаражный потребительский блок?
• Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить розетку и добавить электрическую розетку (сделай сам)

Используйте этот простой метод, чтобы установить новую электрическую розетку, не протягивая провода.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

Менее 20 долларов США

Введение

Избавьтесь от этих уродливых и зачастую опасных удлинителей. Вы можете быстро и легко добавить новую розетку, не разрывая стену, если у вас уже есть электрическая розетка на другой стороне стены. Никаких дополнительных отверстий. Никаких грязных патчей и перекрасок. Процедура, которую мы показываем здесь, позволила нам расположить телевизор по центру стены в гостиной, где не было розетки. Поскольку на другой стороне той же стены (выходящей в соседнюю спальню) уже была электрическая розетка, мы просто добавили новую розетку в общую комнату, получая питание от розетки в спальне.

Инструменты требуется

• 4-в-1 отвертка
• СУЧАЯ
• Коробка для переделки
• Соединители проводов

Вам потребуется найти источник питания

Этот метод работает только в том случае, если вы можете использовать электрическую розетку в качестве источника питания, которая находится напротив или почти напротив того места, где вы хотите установить новый розетка. Чтобы определить, как подключить розетку и можно ли безопасно использовать существующие электрические розетки, следуйте приведенному ниже списку.

Вы можете использовать другую электрическую розетку, когда:

1. Если выключатель или розетка находятся в цепи, в которой часто перегорает выключатель или предохранитель. (Не усугубляйте ситуацию, добавляя в цепь еще одну розетку.)
2. Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи. Чтобы определить номинальную мощность цепи, просто посмотрите на номер на ее выключателе или предохранителе на главном электрическом щите. Отключите цепь и проверьте выключатели освещения и другие розетки, чтобы точно определить, какие лампы или розетки подключены к данной цепи.
3. Согласно большинству электротехнических норм, розетки на кухнях и в ванных комнатах должны быть подключены к отдельным 20-амперным цепям GFCI. Поэтому, прежде чем использовать метод, который мы показываем здесь, как подключить настенную розетку на кухне или в ванной, проконсультируйтесь с инспектором по электрике. Если вы добавляете розетку на кухню или в ванную, она должна быть защищена GFCI. Не подключайте новую розетку к розетке на кухне или в ванной.

Коды

4. также ограничивают количество проводов, которые могут входить в электрическую коробку или электрическую розетку, в зависимости от внутреннего объема коробки и сечения проводов. Показанные здесь методы добавления розеток основаны на наиболее распространенной проводке (провод 14 калибра в цепи на 15 ампер) и 18-куб. дюйм. коробка (типичные внутренние размеры составляют около 2 дюймов x 3-1/4 дюйма x 3 дюйма в глубину). Если цепь 20-амперная, что означает более толстый провод 12-го калибра, или если существующая коробка меньше 18 куб. дюймов, вы не сможете подключить новую настенную розетку, как показано здесь, если не замените существующую коробку на более крупную. Размеры пластиковых коробок выбиты на внутренней стороне сзади.

Всегда уточняйте требуемый размер коробки у местного строительного инспектора. В большинстве регионов для выполнения этих работ требуется разрешение местного строительного департамента. Это помогает обеспечить безопасную работу. Это 8 наиболее распространенных нарушений национального электротехнического кодекса.

Безопасная работа

Прежде чем приступить к какой-либо части этого проекта, отключите питание цепи на главном электрическом щите, выключив выключатель или удалив предохранитель.

Прежде чем прикасаться к оголенным проводам или клеммам выключателя или розетки, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Если у вас старая проводка с тканевой изоляцией, вызовите электрика, чтобы он порекомендовал безопасные соединения. При таком подключении розетки обычно нет заземляющего провода, и трудно отличить горячий провод от нейтрального, потому что оба покрыты черной изоляцией.
