Как проверить якорь болгарки, стартера, электродвигателя или дрели тестером (мультиметром) Новости

Даже при бережном отношении и правильной эксплуатации техника может выходить из строя под влиянием различных факторов. Среди поломок узлов и деталей электрической системы болгарки чаще всего встречаются неисправности якоря коллекторного электродвигателя. Он может выходить из строя вследствие износа, перегрева или неустойчивого напряжения в сети. Если во время эксплуатации угловая шлифмашина внезапно перестала работать, включать ее и пытаться отремонтировать самостоятельно не стоит, а вот диагностировать причину вполне под силу даже мастеру-самоучке. Проверка якоря болгарки тестером может выполняться в домашних условиях. Для этого, кроме основного инструмента, потребуются специальные приспособления. Вы можете проконсультироваться со специалистами интернет-магазина «ToolParts», чтобы узнать, как прозвонить якорь мультиметром. Необходимая информация предоставляется бесплатно.

Проверка якоря болгарки тестером – возможные результаты диагностики

Среди наиболее распространенных причин выхода оборудования из строя чаще всего встречается межвитковое замыкание якоря болгарки. Его можно обнаружить – прозвонить – с помощью тестера. Мультиметр представляет собой электроизмерительный прибор, который включает функции амперметра, вольтметра и омметра. Им можно не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простым прибором является тестер. Проверяя с его помощью якорь углошлифовальной машины, можно обнаружить неисправности, вызванные вследствие короткого замыкания.

Как прозвонить якорь мультиметром?

Для выполнения этой процедуры вам понадобится сам измерительный электроприбор и инструменты, чтобы произвести разборку устройства. Как прозвонить якорь мультиметром – инструкция:

  1. Подготовьте рабочую поверхность. Места должно быть достаточно, чтобы расположить необходимые инструменты и изъятые из прибора детали.
  2. Выполните разборку болгарки и достаньте якорь.
  3. Очистите деталь от грязи и пыли.
  4. Пользуясь рекомендациями в представленном видео, вы сможете самостоятельно прозвонить якорь мультиметром.

На начальном этапе диагностики значение измерительного прибора выставляется на отметке 200 кОм. Если в вашем мультиметре нет такой шкалы, то можно ограничиться и 20 кОм. Для прозвона якоря один щуп измерительного прибора прикладывается на массу, а вторым касаются к каждой из пластин. Если на шкале аналогового мультиметра или экране цифрового не появляются никакие показатели, скорее всего в обмотке якоря есть межвитковое замыкание. Точно диагностировать проблему можно с помощью специального прибора, который имеется у профессиональных слесарей.

Особенности выполнения проверки якоря болгарки тестером

Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.

При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.

Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.

Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.

Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером

Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:

  • поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
  • при межвитковом замыкании требуется перемотка обмотки или же замена якоря.

Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.

Рекомендации по поводу того, как прозвонить якорь мультиметром, вы можете получить у менеджеров интернет-магазина «ToolParts». На сайте надежного поставщика представлены якоря, стартера, конденсаторы, подшипники, диски и прочие детали для различных инструментов. Доступные цены на нашу продукцию позволят вам недорого отремонтировать дрель, перфоратор, бензопилу, мотокосу и другое, необходимое в хозяйстве оборудование. Также покупайте в магазине «ToolParts» запчасти для ремонта бытовой техники, в частности, пылесоса. Вы можете сделать заказ на сайте в любой удобный момент или оформить покупку в телефонном режиме в рабочее время. Доставка товаров совершается во все населенные пункты Украины.

Проверка, прозвонка якоря болгарки своими руками

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

При выходе из строя болгарки выполняется диагностика по выявлению причин. Одной из них может быть поломка якоря (ротора) электропривода. Выполнить проверку исправности/неисправности этого вращающегося узла можно самостоятельно. Необходимо иметь в арсенале лишь простые приборы для осуществления прозвонки электрической цепи.

  • Видеоверсия статьи
  • Устройство
  • Причины неисправностей
  • Как проверить исправность, прозвонить ротор УШМ в домашних условиях, видео
    • Визуальный осмотр
    • Тестером, мультиметром
    • Индикатором межвиткового замыкания
    • Лампочкой
    • Дросселем
  • Ремонт, замена, перемотка

Видеоверсия статьи

Устройство

Для грамотной диагностики неисправностей якоря важно знать устройство и принцип его работы. Основными элементами якоря являются круглый сердечник, состоящий из набора пластин электротехнической стали и навитая в его пазы определенным образом обмотка. В каждый из пазов по специальной схеме укладываются две якорные обмотки. Первый и последний виток одной из обмоток находятся в одном пазу и замыкаются на одну ламель.

Ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Сердечник напрессовывается на ротор, вращающийся под действием сил, возникающих в электромагнитом поле, образованном обмотками якоря и работающего с ним в паре катушками статора. В болгарках якорь — это сборочный узел, с расположенной на одном конце вала ведущей шестерней, на противоположном — коллекторный узел.

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

  • превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
  • проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
  • работа в условиях, превышающих допустимую нагрузку;
  • некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
  • нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

  • обрыв проводников катушек;
  • короткое замыкание между витками из-за подгоревшей изоляции;
  • изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
  • нарушение коллекторных контактов;
  • частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
  • ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Как проверить исправность, прозвонить ротор УШМ в домашних условиях, видео

В бытовых условиях существуют следующие способы диагностики якоря:

  • внешний осмотр;
  • с применением мультиметра;
  • лампочкой и двух проводков соединенных с нею;
  • приборами специально созданными для проверок целостности обмоток (индикатором короткого замыкания, устройством проверки якорей и другими).

Более подробно о видах диагностики в нижеследующей информации, где есть видео.

Визуальный осмотр

Даже при наличии полного арсенала приборов для проверки электрической цепи якоря, никогда не пренебрегайте визуальным осмотром — обязательным первым шагом всего процесса диагностики. Внимательный взгляд найдет признаки, по которым знающий конструкцию и принципы работы ротора пользователь определит характер неисправностей.

Обуглившиеся следы и присутствие специфического запаха являются причиной сгоревшей изоляции и в конечном итоге повреждении проводов обмотки. Следует обратить внимание на смятые или вздувшиеся витки, что может санкционировать наличие в данном месте обрывов. На обмотках могут находиться частицы от припоя, которые являются источником короткого замыкания.

Нарушения контактов обмоток с коллектором можно обнаружить по выгоревшим ламелям. Визуально диагностируются повреждения самого коллектора — приподнятые, изношенные или обгоревшие пластины.

Тестером, мультиметром

Прибор мультиметр или другое его название тестер для измерения электрических параметров: силы тока, напряжения, сопротивления —  можно использовать для поиска обрывов проводов обмоток или пробоя их на корпус сердечника.

В следующем видео автор предлагает вариант диагностики от простого к сложному. С помощью мультиметра в первую очередь прозванивается статор. Выполнить его проверку значительно проще, чем ротора. Если на статоре нет никаких обрывов и пробоев обмотки на корпус, то можно делать вывод о неисправности якоря. Далее следует проводить его диагностику более детально с определением точного вида дефекта и определением метода устранения. Проводится прозвонка мультиметром в режиме «проверка сопротивления» с установленной минимальной шкалой измерения (до 200 Ом).

В данном видео, как и в другом показан процесс определения обрывов обмоток, который действительно достаточно трудоемок, так как измерения проводятся между каждой парой ламелей по всему контуру коллектора. При этом на не имеющем обрывов обмоток якоре все показания мультиметра не должны отличаться друг от друга в пределах 0,1 Ом. Пробой обмоток на корпус проверить значительно проще расположив один щуп на корпусе сердечника, а другой на пластинах коллектора. Шкала мультиметра не должна реагировать никакими показаниями.

Мультиметром невозможно определить межвитковое замыкание. Здесь применяются другие приборы.

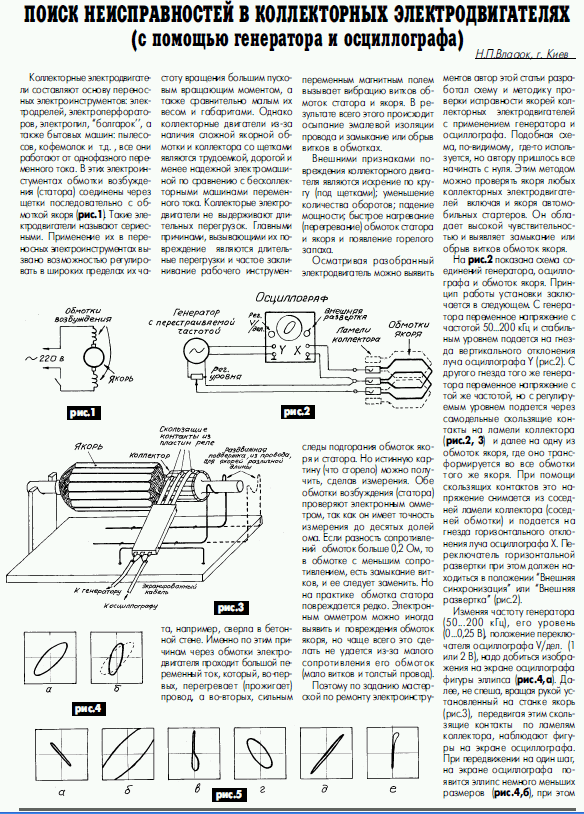

Индикатором межвиткового замыкания

В следующем видео автор тестирует прибор для определения межвиткового замыкания (ИМЗ) собственного изготовления. Принцип его действия основан на взаимодействии электромагнитных полей, создаваемых катушками прибора ИМЗ и обмотками якоря или статора. При наличии межвиткового короткого замыкания параметры магнитного поля прибора изменяются, что фиксируется световой индикацией — загорается красная лампочка, при отсутствии короткого замыкания горит зеленая.

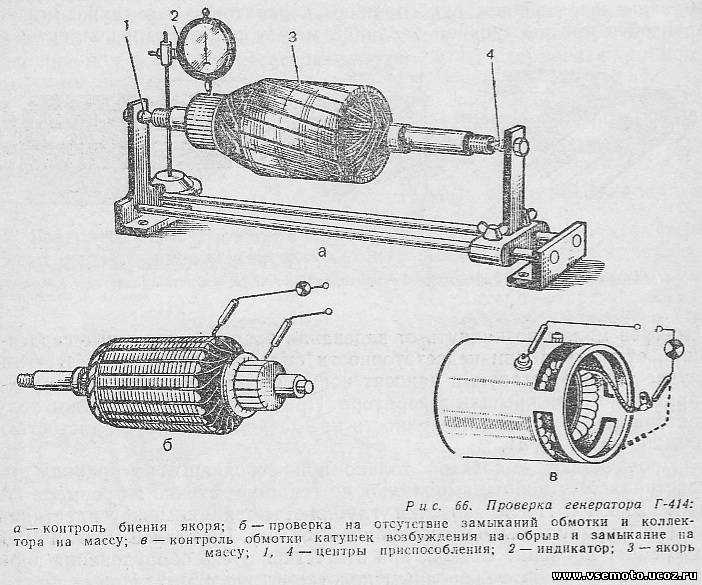

Лампочкой

При отсутствии мультиметра прозвонить электрическую цепь ротора можно с помощью 12 В лампочкой. Для начала подсоединить два провода к самой лампочке. Источник питания — обычная батарейка, к концам которой следует подключить концы разрыва одного из проводов, подключенного к лампочке. Такой самодеятельный «прибор» используется вместо мультиметра, где концы проводов прикладываются к ламелям, не соприкасаясь друг с другом. Аккуратно вращая якорь следить за яркостью лампочки. Если она горит постоянно не мигая, то обрывов в обмотке нет.

Пробой обмотки на корпус сердечника проверяют соединением одного из концов с коллектором, а другого с сердечником или валом. Если лампочка загорается значит существует пробой обмотки на корпус.

Дросселем

Наличие межвиткового замыкания в роторе можно определить с помощью устройства для проверки якорей. Оно представляет собой трансформатор с одной первичной обмоткой, фактически это провод, намотанный на ферромагнитный сердечник. При этом в нем выполнен вырез треугольником, в котором можно устойчиво расположить испытуемый ротор. Обмотка его начинает работать как вторичная катушка трансформатора.

При наличии межвиткового замыкания параметры магнитного поля ротора обладают большей интенсивностью, положенная на поверхность сердечника металлическая полоса будет вибрировать и намагниченная притягиваться к корпусу сердечника. Пластина будет свободно перемещаться на корпусе сердечника ротора, если в нем нормальные обмотки без дефектов.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант — это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в статьях «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

ИСПЫТАНИЯ РОТОРА ГЕНЕРАТОРА — Sidewinders LLC

Прежде чем мы поговорим об испытании ротора генератора, давайте убедимся, что мы все согласны с тем, что делает ротор. Во-первых, давайте начнем с быстрого обсуждения терминологии. Некоторые OEM-производители, такие как GE, называют вращающуюся часть генератора полем. Другие, такие как Siemens, называют его ротором. Оба правильны, но оба имеют свои ограничения. «Ротор» удобен тем, что говорит нам о том, что это вращающийся компонент. «Поле» говорит нам, что это электромагнит постоянного тока с кратным количеством двух полюсов. «Ротор» и «поле» путаются, когда мы говорим о бесщеточном возбудителе, в котором поле (часть постоянного тока) стационарно, а якорь (часть переменного тока) является ротором. Правильный термин с точки зрения электротехники — «поле», тогда как термин «якорь» всегда относится к компоненту переменного тока, независимо от того, является ли он неподвижным или вращающимся. Ротор передает свой крутящий момент статору посредством блокировки или синхронизации вращения своего магнитного поля с вращением статора. Сила этой магнитной блокировки пропорциональна тому, какой ток мы заставляем проходить через ротор. Мы также можем влиять на напряжение сети, если сеть мала по сравнению с мощностью генератора, ИЛИ, в случаях, когда генератор подключен к бесконечной сети, мы не можем заметно поднять напряжение сети, но мы можем помочь сети путем экспорта VAR. Тема VAR — тема, заслуживающая отдельного обсуждения — в другой раз.

В агрегате на 60 Гц магнитное поле ротора совершает 60 оборотов в секунду, магнитное поле статора также совершает 60 оборотов в секунду. Если выключатель генератора разомкнут и возбуждение включено, генератор будет производить полное номинальное напряжение и нулевой ток.

При разомкнутом выключателе или если блок находится в небольшой островной сети, где он является основным или единственным генератором (изохронный режим), повышение возбуждения приведет к немедленному повышению напряжения в сети.

В отличие от статора, где практически все обмотки скрыты под множеством слоев слюдяной и эпоксидной изоляции, обмотки ротора открыты для окружающей среды и имеют минимальную изоляцию. По этой причине роторы особенно уязвимы к замыканиям на землю и межвитковым замыканиям («закороченным виткам»).

Как и при любом тестировании генераторов, цели довольно ясны:

  • Проверить, что все изоляторы должным образом изолируют;
  • Убедитесь, что все проводники работают правильно

Не более того! В конце концов, мы говорим о меди, стали и изоляции.

Существует множество тестов, которые OEM-производители требуют для роторов во время устранения неполадок или перемотки, но наиболее распространенными являются следующие тесты технического обслуживания:

  • Испытание сопротивления изоляции и поляризации («Megger & P.I.»)
  • Испытание сопротивления постоянному току
  • Испытание сопротивления переменному току
  • Испытание RSO

При проведении и оценке этих испытаний компания Sidewinders следует рекомендациям IEEE 56 — §8.2 и OEM-производителям.

Ниже приведены краткие сведения о каждом из вышеперечисленных тестов и о том, как Sidewinders оценивает данные.

Тест сопротивления изоляции и поляризации

Этот тест, который чаще всего называют «мегомметром и PI», является очень коротким, простым и безопасным тестом, который дает нам много информации о системе изоляции за относительно короткий промежуток времени. «Мегомметровая» часть испытания состоит в подаче постоянного напряжения на испытуемую обмотку. Для большинства статоров 13 800 и более большинство OEM-производителей требуют выдержки 5000 в течение 10 минут. Для обмоток ротора стандартным напряжением является 500 В постоянного тока.

При объяснении электрических концепций полезно провести аналогию с водопроводной системой, понятной каждому. Обычный садовый шланг с нулевым давлением и клапаном, закрытым на другом конце, набухнет при первом включении воды, и вы можете услышать и почувствовать, как вода устремляется в шланг, хотя с другого конца ничего не выходит. из-за закрытия клапана. Сравнивая напряжение с давлением, электрическая обмотка имеет аналогичный зарядный ток, когда мы впервые прикладываем напряжение мегомметра. Несмотря на то, что система представляет собой разомкнутую цепь, каким-то образом в ней все еще протекает ток! Это связано с тем, что молекулы изоляции переориентируются так, что диполь выравнивается с электрическим полем, которое нагружает изоляцию. Поскольку изоляция электрически «растягивается» так же, как садовый шланг немного набухает, противодавление в шланге отталкивается, чтобы воспрепятствовать попаданию потока дополнительной воды, поскольку давление выравнивается с давлением источника (крана / мегомметра) (60 PSI / 5000 В постоянного тока). Это приведет к увеличению показаний сопротивления на испытательном наборе, что со временем приведет к более высоким значениям сопротивления. К концу 10-минутного периода «выдержки» зарядный ток обмотки практически снизится до нуля, и любой оставшийся ток утечки будет считаться следствием дефектов изоляции обмотки.

Индекс поляризации (PI) рассчитывается как отношение 10-минутного сопротивления к 1-минутному сопротивлению. На статорах вы хотите увидеть улучшение как минимум на 100 % за десятиминутный период или PI = 2,0 или выше. На роторах из-за открытой системы изоляции ожидается более низкий PI, хотя нам нравится видеть 2,0 или выше, гораздо чаще можно увидеть PI в диапазоне 1,2–1,5. Эти показания приемлемы до тех пор, пока фактическое значение мОм достаточно велико. Sidewinders имеет дополнительные критерии OEM для интерпретации низких значений PI.

Тест сопротивления постоянному току

Этот тест очень прост. С помощью цифрового омметра низкого сопротивления (ДЛРО) подаем ток силой 10 ампер через цепь обмотки ротора и измеряем падение напряжения. Прибор берет эти данные и, используя закон Ома, рассчитывает сопротивление. Из-за термических свойств меди сопротивление сильно зависит от температуры, поэтому недостаточно просто записать значение сопротивления — необходимо также записать температуру обмотки. Сегодня вы можете тестировать устройство на открытом воздухе при температуре 75 градусов по Фаренгейту и получить определенное тестовое значение, а следующий человек может протестировать устройство в середине января и получить гораздо более низкое значение. Sidewinders всегда преобразовывает фактическое сопротивление в то, которое было бы, если бы оно было взято в

25 C. Эта стандартизация позволяет сравнивать все данные испытаний по принципу «яблоки с яблоками».

Этот тест важен, поскольку он позволяет нам увидеть, есть ли какие-либо изменения в сопротивлении со временем, по сравнению с предыдущим тестом или с даты изготовления. Сопротивление обмотки редко снижается — если что-то идет не так, оно обычно растет. Сопротивление возрастает, когда паяные соединения начинают выходить из строя или когда изнашиваются посеребренные поверхности. В случаях, когда сопротивление падает, мы можем заподозрить короткое замыкание витков.

Испытание полного сопротивления переменному току

Испытание полного сопротивления переменному току используется для выявления признаков короткозамкнутых витков ротора. Тест выполняется путем приложения переменного напряжения к обмотке возбуждения и повышения его с шагом 10 вольт до 100-120 вольт или до достижения максимального тока. Измеряем ток на каждом шаге. Используя закон Ома, мы вычисляем импеданс Z=V/I, где Z — величина комплексного импеданса (Z=R + jwL), резистивная и индуктивная составляющие), V = приложенное напряжение и I = результирующий ток.

По мере повышения напряжения разность напряжений на каждом витке обмотки также увеличивается. При низких напряжениях мы часто не видим межвиткового замыкания до тех пор, пока напряжение не поднимется до точки, когда рубашка начинает проводить. В этой точке перехода мы увидим скачкообразное изменение импеданса. Мы увидим ступеньку на графике.

Другой способ анализа данных состоит в том, чтобы увеличивать их с шагом в 10 вольт, а затем уменьшать с шагом в 10 вольт. Обычно данные показывают некоторый гистерезис, что является нормальным и ожидаемым. Важной частью является то, что данные начинаются и заканчиваются в одной и той же точке. Замкнутый путь — это хорошо: путь, который начинается и заканчивается в двух разных точках, наводит на мысль о коротких поворотах. Из-за гистерезиса важно, чтобы при повышении напряжения между шагами мы не возвращались назад, если превышаем тестовое значение. Другими словами, если мы пытаемся набрать 20 вольт, но выходим за рамки 21,05 вольт, мы не идем назад и пытаемся настроить ровно 20 вольт. Гистерезис приведет к протеканию тока, отличного от того, если бы мы не откатились назад!

В случаях, когда есть подозрение на короткое замыкание, мы обычно вызываем тест RSO, чтобы подтвердить это. Философия Sidewinder заключается в том, чтобы не отдавать устройство на перемотку без проведения дополнительных испытаний для подтверждения неисправности. Вот где тест RSO пригодится!

Тест RSO

RSO расшифровывается как Recurrent Surge Oscillography. RSO — это низковольтный тест, при котором последовательность высокочастотных (РЧ) импульсов подается на один конец ротора и определяется форма волны энергии, выходящей с другого конца. Он похож на концепцию RADAR тем, что использует концепцию времени пролета для обнаружения электрических препятствий, таких как закороченные витки внутри обмотки. Тест поочередно подает энергию в одном направлении и измеряет энергию с другой стороны, затем меняет направление. Это обеспечивает две осциллограммы. В идеальной обмотке ротора без короткозамкнутых витков две формы волны могут идеально накладываться друг на друга. Если они не могут быть идеально согласованы, это указывает на закороченные витки. Мы используем «математическую» функцию на осциллографе, чтобы вычесть канал 1 из канала 2, чтобы получить «разностную» кривую. Если трассы на каналах 1 и 2 идентичны, то Ch2 – Ch3 будут равны нулю.



При построении разностной кривой будет показана плоская линия в идеальном блоке и будет показана плоская линия с «меткой» в блоке с шортами.

RSO сам по себе может подтвердить закороченные витки, но не говорит нам, ГДЕ находится короткое замыкание. Это просто тест «проходи-не-проходи». Единственным верным тестом на закороченные витки, который говорит нам, какая катушка имеет короткое замыкание и сколько, является датчик потока. Мы обсудим достоинства датчика потока в следующем выпуске этого блога.

Влияние межвиткового замыкания ротора на силу ротора генератора

[1]
Сумм Цю Шуцян. Короткое замыкание катушки ротора отечественного генератора мощностью 300 МВт и анализ неисправности намагниченности вала. Электроэнергетика Северного Китая, Vol. 10 (1993), стр. 24-27.

Академия Google

[2]
LI Yonggang, LI Heming и ZHAO Hua и др. Метод определения неисправности межвиткового короткого замыкания ротора с помощью обнаружения обмотки статора [J]. Труды CSEE, Vol. 24, нет. 2 (2004), стр. 107-112.

DOI: 10.1109/icems.2005.202958

Академия Google

[3]
Ли Хеминг, Чжао Хуа. Новый критерий диагностики межвиткового короткого замыкания обмоток ротора паротурбинного генератора [J]. Труды CSEE, Vol. 23, нет. 6 (2003), стр. 112-116.

DOI: 10.1109/iemdc.2003.1210647

Академия Google

[4]
СУН Юйгуан, ВАН Сянхэн, Гуй Линь и ВАН Вэйцзи. Имитационное исследование межвитковых замыканий обмоток возбуждения синхронных машин. Передовые технологии электротехники и энергетики, Vol. 27, нет. 2 (2008), стр. 5-10.

Академия Google

[5]
LI Xiaojun, TONG Xiaozhong, LI Rongyi и LU Songyua. Анализ, диагностика и лечение вибрации для сверхкритического Uni мощностью 600 МВт. Турбинная техника, Vol. 51, нет. 1 (2009), стр. 70-75.

Академия Google

[6]
Л. И. Чжикунь, М. А. Хунчжун. Диагностика межвиткового замыкания обмоток ротора турбогенератора[J]. Техника высокого напряжения, Vol. 30, нет. 1 (2004), стр. 31-38.

Академия Google

[7]
ВАН Шутинг, Ли Хеминг и Ли Юнган. Анализ вибрационной характеристики генератора при межвитковом замыкании обмотки ротора[J]. Труды CSEE, Vol. 25, нет. 10 (2005), стр. 122-126.

DOI: 10.1109/icems.2005.202958

Академия Google

[8]
SHI Jinyuan, YANG Yu, SUN Qing, CHENG Daolai, Исследование закона характеристик неисправности для турбогенераторов большой мощности, Труды CSEE, Vol. 20, нет. 7 (2000), стр. 44-47.

Академия Google

[9]
Чжу Юйби, Хун Шуйшэн. Анализ вибрации вала № 10 генератора № 1 электростанции Пингвэй. Электроэнергия, Том. 33, нет. 10 (2000), стр. 45-47.

Академия Google

[10]
Сюэ Синьчунь. Анализ и лечение межвиткового замыкания ротора генератора мощностью 600 МВт. Электроэнергия Восточного Китая, 2001, 29, (8) с.28-29.

Академия Google

[11]
ЛИ Пэн, ЧЖАН Сюгэ и Дай Гочао. Анализ и лечение вибрации турбогенераторной установки, вызванной межвитковым замыканием обмоток ротора. Электроэнергетика Центрального Китая, Vol. 21, нет. 2, (2008), стр. 8-11.

Академия Google

[12]
У Юцай, Ли Хеминг, Ли Юнган, Чжао Яньцзюнь и Ван Шутин. Новый метод оперативной диагностики межвиткового замыкания обмотки ротора генератора[J]. Техника высокого напряжения, Vol. 35, нет. 11 (2009), стр. 2698-2703.

DOI: 10.1109/дрпт.2008.4523521

Академия Google

[13]
Цю Цзяцзюнь.
