Как снять и заменить печку на ВАЗ-2107

Неисправность в отопительной системе отечественного автомобиля — довольно распространённое явление. И если летом на это можно не обращать внимания, то проблемы с печкой в зимний период доставляют очень много неприятностей.

Иногда причиной неисправности могут быть мелкие поломки, которые устраняются очень быстро. Однако нередко случаются серьёзные сбои в работе печки, которые невозможно исправить без её демонтажа. Рассмотрим в этой статье, как поменять печку ВАЗ-2107 собственными силами без помощи специалистов.

Содержание

1. Особенности замены печки на ВАЗ-2107
2. Основные показатели для снятия печки
3. Подготовительный этап
4. Процедура снятия печки ВАЗ-2107
5. Проведение диагностики отопителя
6. Особенности установки печки на ВАЗ-2107
7. Подведём итоги

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Подведём итоги

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.

ВАЗ 2107 ремонт печки своими руками, замена печки ВАЗ 2107. Как отремонтировать печку на ВАЗ 2107 своими руками. Самостоятельно ремонтируем печку ВАЗ 2107. Модернизация отопителя.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Содержание

• Устройство печки отопителя ВАЗ 2107
• Печка отопителя ВАЗ 2107, принцип работы
• Печка в салоне автомобиля, причины плохой работы печки
• Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха
• Как заменить вентилятор на более мощный (подробно)
• Инструменты, приспособления, расходные материалы
• Как заменить радиатор отопителя ВАЗ 2107 (пошагово)
• Как заменить кран отопителя ВАЗ 2107

Устройство печки отопителя ВАЗ 2107

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Печка отопителя ВАЗ 2107, принцип работы

Функционирует система отопления следующим образом:

В коробку воздухопритока, которая находится в двигательном отсеке возле ветрового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня либо дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать отопитель в любую погоду, однако пока не нагреется радиатор, воздух, попадающий в салон во время дождя, будет сырым.

Поток воздуха устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется при помощи крана, регулирующего количество проходящей ОЖ. Управление краном выполняется посредством гибкой тяги, которая присоединена к рычагу управления.

При движении поток воздуха поступает под капот и воздух самостоятельно попадает в отопитель. При остановке или небольшой скорости езды применяется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается посредством включения электромотора через резистор, который уменьшает напряжение на обмотке мотора.

После радиатора воздух поступает в воздухопроводы, а выходит посредством дефлекторов, которые позволяют менять направление потока.

Печка в салоне автомобиля, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

1. Грязный радиатор
2. Течь крана, радиатора, патрубков либо соединений между ними.
3. Поломка переключателя режимов работы электровентилятора.
4. Повредились провода устройства или окислились их соединения.
5. Сломался электровентилятор.

Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и работает шумно. Поэтому не редко она подвергается модернизации. Советов по усовершенствованию этого устройства в интернете множество. Много автомобилистов пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получалось.

Например, самостоятельно можно:

• перераспределить воздушные потоки;
• выполнить уплотнение стыков воздуховодов с соплами.

Однако в целом температура в салоне останется на том же уровне. Чтобы в автомобиле стало уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема заключается в заводском вентиляторе отопителя, который слишком маленький и не создает требуемого воздушного потока. Поэтому нужно заменить вентилятор. При этом его замену лучше выполнять на аналогичное изделие из отечественной «восьмерки», так как у таких вентиляторов более высокая частота вращения и низкий уровень потребления энергии.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.
5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

1. Комплект торцевых и рожковых ключей.
2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Порядок работ:

1. Ослабьте крепежные хомуты шлангов отопителя, которые находятся в двигательном отсеке.
2. Далее снимите шланги из патрубков радиатора. При этом возможна несущественная утечка антифриза.
3. Открутите саморезы, которые фиксируют резиновый уплотнитель.
4. Демонтируйте уплотнитель.
5. Открутите панель магнитолы.
6. Отсоедините трос от крана отопителя.
7. Демонтируйте скобы кожуха вентилятора.
8. Отпустите вниз кожух.
9. Извлеките радиатор печки.
10. Установите новый радиатор.
11. Сборка выполняется в обратном порядке.

Как заменить кран отопителя ВАЗ 2107

Порядок работ:

1. Сначала необходимо разжать хомуты на шлангах отопителя.
2. Далее снимите шланги из патрубков.
3. Открутите два самореза, фиксирующих уплотнитель, и демонтируйте его.
4. Демонтируйте корпус бардачка.
5. Открутите на кронштейне воздухоотвода гайку на десять, что даст возможность демонтировать защелки на корпусе отопителя и снять правый воздухоотводящий компонент.
6. Высвободите трос и удалите его.
7. Выкрутите две гайки, крепящие кран печки, и демонтируйте его.
8. Сборка выполняется в обратном порядке.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Замена печки на ВАЗ 2107

Содержание

• Причины замены печки на ВАЗ 2107
  • Течь радиатора
  • Печка не греет
• 7 09 VAZ 2 10 печку 005 Демонтаж отопителя
  • Видео: замена радиатора печки на ВАЗ 2107
• Установка новой печки

В каждом автомобиле неотъемлемой частью оборудования является печка, без которой обогрев салона и комфортная езда невозможны. Иногда возникают проблемы с отопителем ВАЗ 2107, которые требуют ремонта или замены некоторых элементов.

Причины замены печки на ВАЗ 2107

Многие неисправности автомобиля возникают с наступлением холодов, особенно у автомобилей отечественного автопрома. Одной из основных проблем является неэффективная работа системы обогрева, из-за которой плохо прогреваются лобовое и боковые стекла. Владельцы ВАЗ 2107 часто сталкиваются с ситуацией, когда зимой салон автомобиля просто не прогревается. О комфорте для пассажиров и водителя в данном случае говорить не приходится. Чтобы понять, в чем причины и устранить возможную неисправность, нужно сначала разобраться в конструкции отопителя «семерки».

Основными элементами печки ВАЗ 2107 являются:

• радиатор;
• кран;
• вентилятор;
• кабели управления;
• каналы воздуховоды

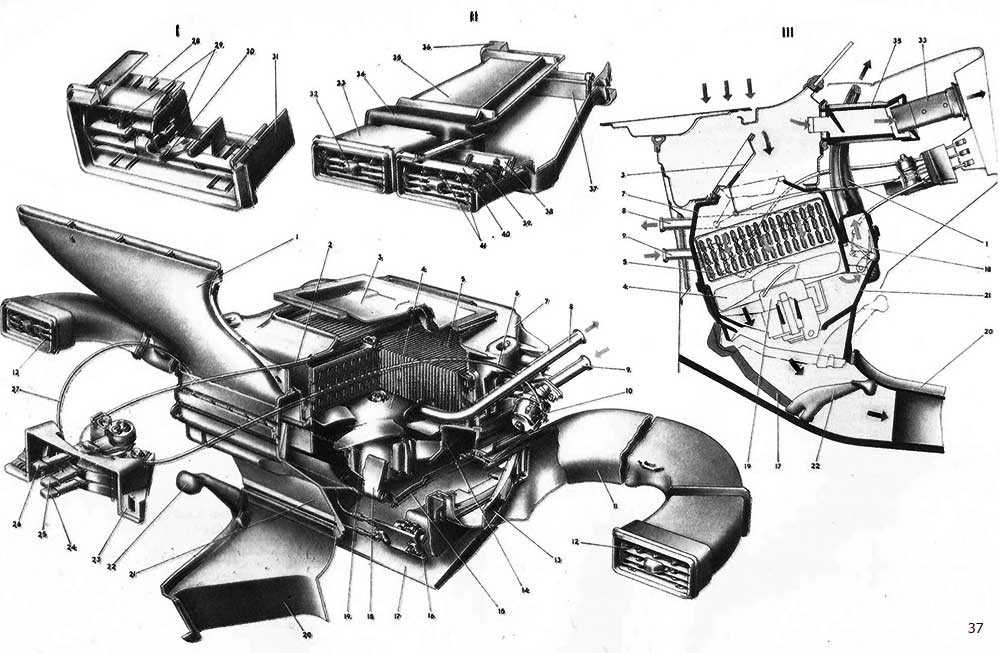

Детали отопителя и вентиляции кузова ВАЗ 2107: 1 — рычаг крышки воздухораспределителя; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздуховод обогрева бокового стекла; 5 — гибкие стержни; 6 — отопительный тракт

По мере эксплуатации автомобиля в печке могут возникать определенные неисправности, снижающие КПД агрегата или делающие его работу полностью невозможной. Признаков основных проблем не так много и они сводятся к следующему:

• течь нагревателя;
• отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печи, то цифры приводить нецелесообразно. Все зависит от качества деталей, используемой охлаждающей жидкости и частоты эксплуатации автомобиля.

Течь радиатора

Если течет теплообменник, обнаружить это не составит труда. Охлаждающая жидкость в виде лужи окажется под ногами водителя или пассажиров. Однако не торопитесь с выводами и купите новый радиатор на замену. Течь может быть связана не только с ним, но и с негерметичными трубами или краном. Для этого нужно подобраться к этим предметам и внимательно рассмотреть их при хорошем освещении. Убедившись, что проблема не в них, остается только радиатор. Кстати, иногда при протечке, когда работает вентилятор печки, запотевает лобовое стекло и появляется характерный запах антифриза. Как только вы обнаружите, что причиной является теплообменник, вам придется снять его, а затем отремонтировать или заменить новым.

При протечке радиатора деталь подлежит ремонту или замене

Печка не греет

Если двигатель горячий, кран печки открыт, но из системы отопления идет холодный воздух , скорее всего, забит радиатор или низкий уровень охлаждающей жидкости в системе охлаждения. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть уровень в расширительном бачке или открутить пробку основного радиатора при заглушенном двигателе. Если проблем с уровнем нет, то нужно разбираться с теплообменником, возможно потребуется его промывка или вся система охлаждения. Во избежание возможного засорения сердцевины отопителя не добавляйте различные присадки, устраняющие небольшие протечки. Такие изделия легко забивают дымоходы.

Приток холодного воздуха из системы отопления также может быть вызван вентиляцией системы. В этом случае вам нужно будет снять воздушную крышку и добавить охлаждающую жидкость.

Вентиляция — появление воздушной пробки в системе охлаждения при проведении ремонтных работ или при замене охлаждающей жидкости.

Клапан отопителя со временем может выйти из строя в результате образования накипи

Также возможна проблема с самим краном, который со временем может засориться или может образоваться накипь, если вместо антифриза используется вода. При проблемах с краном деталь разбирают и чистят или просто меняют. Еще одной, хоть и редкой, но возможной причиной холодной печки может быть выход из строя помпы. При этом двигатель прогревается, но патрубки, идущие к радиатору от отопителя, остаются холодными. В этом случае водяной насос необходимо срочно ремонтировать. Горячий воздух также может не поступать в салон из-за проблем с вентилятором печки. Проблема может быть как в самом двигателе, так и в его цепи питания, например, при перегорании предохранителя.

Как поменять печку ВАЗ 2107

Выяснив, что отопителю требуется ремонт, потребуется его полная или частичная разборка. Если проблема в двигателе, достаточно снять нижнюю часть узла. При проблемах с радиатором необходимо предварительно слить охлаждающую жидкость из системы охлаждения двигателя. Для проведения ремонта потребуются следующие инструменты:

• Крестовая и плоская отвертки;
• Набор торцевых и рожковых ключей.

Для замены печки потребуется набор гаечных ключей и отверток

Разборка отопителя

После слива охлаждающей жидкости и подготовки необходимых инструментов можно приступать к разборке. Выполняется в следующем порядке:

1. Снимите минусовую клемму аккумулятора.

В моторном отсеке ослабьте два хомута, которыми шланги крепятся к трубкам отопителя. При сдавливании шлангов выльется небольшое количество антифриза.

Открутив хомуты, стягиваем шланги на патрубках радиатора

Откручиваем винты и снимаем резиновую прокладку. Откручиваем винты, снимаем резиновый уплотнитель

Двигаемся в салон, откручиваем крепление полки под бардачком и снимаем ее. Чтобы снять полку, расположенную под бардачком, откручиваем крепления в виде саморезов

Снимаем панель с часами и прикуривателем, откручивая винты справа, слева и снизу. Чтобы снять панель с часами и прикуривателем, потребуется открутить соответствующие винты

Отсоединяем шлейфы от прикуривателя и часов, после чего убираем панель в сторону. Отсоединяем провода от прикуривателя и часов

Разбираем внутренний проем бардачка, чтобы убрать правый воздуховод в сторону и дать доступ к крану отопления. Левый воздуховод тоже съемный (при полной разборке печки).

Необходимо отсоединить правый и левый воздуховоды от отопителя

Ключом на 7 открутить винт, удерживающий трос управления краном. Ключом на 7 открутите кабельные стяжки

Для частичной разборки духовки потребуется разобрать нижнюю часть корпуса. Для этого отверткой подденьте металлические защелки (2 справа и 2 слева).

Чтобы снять нижнюю часть нагревателя, вам нужно будет поддеть отверткой 4 защелки.

Сняв защелки, тянем днище на себя и получаем доступ к двигателю. Если требуется ремонт или замена данного узла, мы его осуществляем.

После демонтажа нижней части открывается доступ к вентилятору отопителя

Для разборки радиатора выводим его из кожуха вместе с краном. Чтобы снять радиатор, просто потяните его на себя

Чтобы полностью разобрать духовку, снимите верхнюю часть корпуса, которая крепится четырьмя винтами под ключ на 10 мм.

Для полной разборки печи необходимо открутить 4 винта под ключ на 10

Откручиваем 2 винта, которые держат кронштейн управления отоплением и ослабляем винты, которые держат кронштейны крепления тяги.

Выньте остатки из духовки. После того, как крепление откручено, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев полностью разбирать отопитель не нужно. Меняют, как правило, радиатор, кран или двигатель.

Если заменяется только радиатор, не помешает осмотреть электродвигатель и смазать его.

Установка новой печи

Установка отопителя не вызывает затруднений, так как все действия выполняются в порядке, обратном разборке. Тем не менее, есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке должны быть установлены новые резиновые уплотнители. Их предварительно смазывают силиконовым герметиком. Гайки необходимо затягивать без приложения большого усилия, чтобы не перетянуть уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник установлен на место и топка полностью собрана, кромки подводящего и отводящего патрубков смазываются герметиком. Если форсунки в хорошем состоянии, то есть резина не треснула, оставьте их, очистив внутреннюю полость чистой тряпкой. Затем наденьте шланги и затяните хомуты. После сборки остается залить охлаждающую жидкость и проверить герметичность соединений.

В процессе эксплуатации автомобиля после ремонта также нужно смотреть места соединений на герметичность.

Если есть проблемы с печкой «семерки», то устранить их можно самостоятельно, благодаря простоте конструкции сборки. Для снятия и замены ТЭНа потребуется подготовить набор инструментов и следовать пошаговой инструкции.

Как заменить клапан отопителя ВАЗ-2107 своими руками

Заменить клапан отопителя ВАЗ-2107 очень быстро, вот только ресурс этого элемента крайне низкий. Вообще «классика» кран-печка доставляет немало хлопот не только зимой, но даже в теплое время года. Это одна из самых недолговечных деталей не только системы охлаждения и обогрева, но и всего автомобиля в целом. Очень часто бывают протечки, при редком использовании кран заедает в одном из крайних положений. Ремонтировать его нет смысла, нужно ставить новый.

Зачем нужен клапан отопителя?

Системы обогрева салона и охлаждения двигателя взаимосвязаны. В малый контур охлаждения подключается радиатор, установленный в салоне. Его вход присоединен к крану, который перекрывает подачу горячего антифриза. Печь состоит из нескольких элементов:

1. Сердцевина отопителя.
2. Электрический вентилятор.
3. Кнопка включения вентилятора.
4. Единица сопротивления для регулирования скорости.
5. Управляет закрылками.

Если бы не было клапана отопителя, горячий антифриз постоянно циркулировал бы в радиатор. В этом случае город выдержит высокую температуру.

Но кран препятствует проникновению внутрь горячей жидкости. С помощью органов управления, расположенных в бородке панели, включается и выключается подача горячего антифриза. Смеситель крепится непосредственно на радиатор с помощью двух болтов. Между гидроблоком и радиатором крепится резинка. Ось, приводящая в движение механизм, перекрывающий поток жидкости, имеет небольшой рычаг. Он предназначен для крепления жесткого кабеля. Большинство водителей зимой полностью открывают кран печки, а летом его закрывают. Следовательно, в течение нескольких месяцев его вообще не трогали. Вот почему это обязывает.

Типичная поломка

Замена клапана отопителя ВАЗ-2107 подлежит следующим поломкам:

1. Чрезмерный износ сальников и прокладок.
2. Уничтожение устройства.
3. Наличие накипи на внутренней поверхности.
4. Сальники и прокладки работают нормально до тех пор, пока система охлаждения не заправлена ​​качественным антифризом и его уровень в норме.
5. Накипь образуется при использовании воды вместо специальных жидкостей.

При разрушении корпуса появляется течь, можно выявить следующее:

Рекомендуем

«ИЖ 350 Планета Спорт» – резвый советский мотоцикл

Считается, что из всей линейки советских мотоциклов «ИЖ» по-настоящему спортивный только один. Несложно догадаться, что это был «ИЖ 350 Планета Спорт». История мотоцикла В 1973 году на заводе «Ижмаш» был совершен настоящий прорыв: линейка пошла по еловой…

Как устроена задняя втулка переднего рычага и сколько это служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в дв…

1. Появление на лобовом и боковых стеклах капель масла.
2. Снижение уровня антифриза в бачке.
3. На полу у ног пассажира появляются мокрые пятна или лужи.

В том случае, если подтекает клапан отопителя, попробуйте с помощью ключа на «10» немного подтянуть болты. Если избавиться от течи не удалось, необходимо заменить кран отопителя ВАЗ-2107. Учтите, что антифриз содержит большое количество вредных компонентов, поэтому с ремонтом желательно повременить. Если автомобильный кран не переключается, причин несколько:

1. Если рычаг управления двигается без сопротивления, то, скорее всего, трос соскочил с фиксаторов.
2. В случае засорения крана рычаг переключения передач перемещается очень туго.

Попытка отремонтировать это устройство не проще установить новое. На автомобиле ВАЗ-2107 ремонт печки крана проводить нецелесообразно – стоимость новой довольно низкая. Некоторые автомобилисты вместо того, чтобы ежегодно приобретать новый смеситель, устанавливают сантехнику. И два раза в год открывать и закрывать. Не очень удобно, но надежно и долговечно.

Инструменты для ремонта

На автомобиле ВАЗ-2107 ремонт может производиться штатными инструментами. Вам понадобится:

1. Несколько ключей – «7», «8», «10».
2. Крестовая и плоская отвертки.
3. Плоскогубцы.
4. A Новый кран печки.

Обратите внимание, что лучше купить керамический смеситель, а не дешёвый дефолт. Керамика намного дольше служит, детали изнашиваются не так сильно, на поверхности не образуется накипь и загрязнения. Купить клапан предпускового подогрева ВАЗ-2107 цена керамический не более 500 руб. Но при желании можно даже установить водопроводный кран в моторном отсеке или под бардачком.

Подготовка к техническому обслуживанию

В первую очередь необходимо установить ВАЗ-2107 на уклон так, чтобы передняя часть была ниже задней. В этом случае вы полностью сольете жидкость из системы охлаждения. Его нужно поставить под двигатель мощностью не менее 10 лет, после чего открутить пробку ключом на «13». Радиатор также слить оставшуюся жидкость.

Все работы проводить только на остывшем двигателе. В противном случае можно получить сильные ожоги. Слив необходимо проводить при открытом кране печки. Но если он не открывается, нужно ослабить нижний патрубок и слить жидкость.

Замена

Алгоритм выполнения работы следующий:

1. Скручиваем кожух, на котором закреплен провод управления.
2. Снимите конец троса с крана печки.
3. Закручивание гаек, которыми производилось крепление гидроблока к радиатору. Учтите, что в этот момент потечет антифриз, поэтому положите на пол сухую тряпку.
4. Снимите старый кран.
5. Снятие переходника, который надевается на трубку подачи горячего антифриза.
6. Заменить все резиновые прокладки на кране.
7. Установить на новый адаптер устройства.
8. Закрепите кран на радиаторе, затянув болты крепления.
9. Установите трос управления и убедитесь, что кран полностью открывается и закрывается при перемещении рычага.

Заключительный этап

После всех работ необходимо убедиться в качестве сборки. Залейте антифриз в систему охлаждения. Чтобы все контуры системы были заполнены антифризом, необходимо, чтобы передняя часть автомобиля была выше задней, а кран печки был открыт. По мере прогрева двигателя необходимо обжимать трубки руками, чтобы полностью избавиться от воздушных пробок. На этом замена клапана отопителя ВАЗ-2107 закончилась, печка будет работать в штатном режиме.

БЫТЬ: https://tostpost.com/be/a-tamab-l/28058-yak-vyrallyaecca-zamena-krana-acyaplyal-n-ka-vaz-2107-sva-m-rukam.
