Как разобрать выключатель

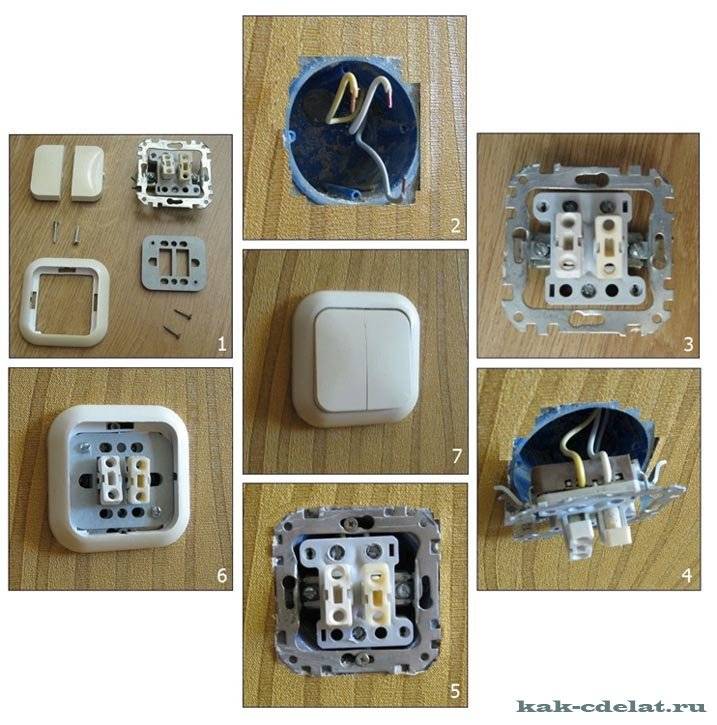

Вашему вниманию подробная пошаговая фото инструкция о том как правильно разобрать клавишный выключатель освещения.

Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки к механизму. В этой статье мы, для наглядности, специально разберем сразу несколько различных моделей, после чего вы легко сможете самостоятельно разобрать практически любые клавишные выключатели, независимо от производителя.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

 Начинаем разбирать выключатель:

 1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно   убедитесь, в отсутствии электрического тока, в месте проведения работ!

  2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

 4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой. Действуйте осторожно, чтоб не испортить внешний вид выключателя.

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя. Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

 6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

 7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

 А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Как разобрать выключатель света своими руками: одноклавишный, двуклавишный

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Содержание

1. Необходимый для разборки инструмент
2. Отключение электричества в доме
3. Демонтаж клавиши устройства
4. Демонтаж рамки выключателя
5. Разборка выключателя и демонтаж
6. Отключение проводов от прибора
7. Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)
8. LEGRAND
9. Wessen
10. LEZARD
11. Как разобрать выключатель света с регулятором
12. Как разобрать выключателя с индикатором
13. Часто задаваемые вопросы
14. Типичные ошибки в работе

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → «Проверка автоматических выключателей».

Демонтаж клавиши устройства

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → «Выключатели с подсветкой: схемы и особенности подключения».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

• винтовым;
• зажимным.

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

При приобретении нового устройства рекомендуется захватить с собой старый выключатель, чтобы без проблем подобрать наиболее подходящую модель. Читайте также статью: → «Проходные выключатели: схема подключения, тонкости монтажа».

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки.  Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

• убирается поворотная ручка;
• при помощи отвертки или ножа из защелки освобождается декоративная рамка;
• ослабляются крепежные лапки;
• раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

• выключением рубильника обесточивается комната;
• защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
• аккуратно удаляется рамка;
• раскручиваются болты крепежа;
• устройство изымается из монтажной коробки;
• наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

• Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
• Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи:

Ремонт коммутатора Nintendo Teardown — Бесплатное руководство

Уровень:

Очень просто

Время: 60 мин.
Автор : Alexandre

1645 человек сделали этот ремонт успешно ! Почему не ты?

SOSav раскрывает, что скрывается внутри Nintendo Switch ! Его анатомия больше не будет для вас секретом. Для любопытных или — немного сумасшедших — больших детей, таких как мы, вот полная разборка давно и (не очень) терпеливо ожидаемого Nintendo Switch! И все это с HD фотографиями и экспертными комментариями от наших техников!

Несколько советов перед началом работы

Рекомендуемый ремонтный комплект

Необходимые запасные части

Формат руководства:
PDF
Интегрировать

См. HD

Шаг 1

Прежде чем приступить к замене разобранной консоли Nintendo Switch, по очевидным причинам безопасности вы должны выключить устройство.

Для этого зажмите кнопку выключения на несколько секунд, затем выберите подзаголовок «Электропитание» и подтвердите, выбрав «выкл. ».

См. в HD

Шаг 2

Для разборки консоли требуется только стандартный набор инструментов.

Присутствуют треугольные винты, особенно на задней части корпуса консоли. Эти винты такие же, как на iPhone 7 и 7 Plus.

Винты на верхнем и нижнем краях консоли имеют крестообразную головку, как и те, что используются на кронштейне для устройства чтения карт памяти MicroSD.

См. HD

Шаг 3

Продолжаем разборку консоли, откручивая по 5 винтов с каждого края консоли.

См. в HD

Шаг 4

Итак, что мы обнаружим, сняв заднюю крышку?

Ну смотри сюда, фанат!
Вентиляторы обычно не используются в портативных консолях… Но они распространены в домашних консолях. Switch действительно заслужил свой гибридный статус!

Вентилятор закрыт металлической пластиной, которая рассеивает тепло и действует как электромагнитный экран.

Экран крепится 4 маленькими винтами с крестообразным шлицем.

Снизу приклеен кард-ридер MicroSD, закрепленный 5-м винтом с крестообразным шлицем.

См. в HD

Шаг 5

Устройство чтения карт MicroSD — это первая часть, которую мы можем удалить.

Просто сняв защитный пенопластовый квадрат, вы обнаружите разъем, который можно легко отсоединить с помощью нейлоновой лопатки.

См. в HD

Этап 6

Как только мы удалим металлический экран, мы сможем увидеть сердцевину консоли и все ее компоненты.

Теперь становится интересно!

См. в формате HD

Шаг 7

Приятный сюрприз для начала: батарея снимается относительно просто. Просто отсоедините его с помощью нейлоновой лопатки и снимите с материнской платы, никаких усилий не требуется!

Nintendo сделала простой выбор: не размазывать клей по всей батарее и не использовать чрезвычайно прочные наклейки для ее крепления, как большинство производителей устройств.

Аккумулятор со временем изнашивается, и рано или поздно его обязательно заменят, так что мы можем только сказать «Спасибо, Nintendo!»

См. в HD

Шаг 8

Теперь давайте продолжим нашу исследовательскую миссию, удалив микросхему памяти.

Это фирменный чип Samsung, модель KLMBG2JENB.

Чип относится к типу MLC и имеет объем памяти 32 ГБ.

Технические характеристики: http://www.samsung.com/semiconductor/products/flash-storage/emmc/KLMBG2JENB-B041?ia=2324

См. в HD

Шаг 9

Снять радиатор консоли очень просто, достаточно открутить 3 винта с крестообразным шлицем.

См. в HD

Шаг 10

В верхней части Nintendo Switch мы находим устройство чтения игровых картриджей, припаянное вместе с штекером и разъемом FPC для сенсорного экрана.

Также на этой плате находится микропроцессор, номер модели «FT9CJ0CR640». Этот процессор, вероятно, управляет «сенсорными» функциями консоли.

См. в HD

Шаг 11

Вентилятор аналогичен радиатору: он крепится всего 3 винтами с крестообразным шлицем.

Он производится компанией Delta Electronics и имеет номер модели BSB0405HAATT.

Работает от 5 В, силой 0,33 А.

См. HD

Шаг 12

Чем дальше мы продвигаемся, тем больше замечаем, что консоль модульная и так. .. ремонтопригодна!

Заменить каждую боковую планку (куда подключаются Joy Con) можно, отсоединив их кабели от разъемов FPS.

Это очень практично, особенно если мы сломаем или повредим одну из направляющих.

См. HD

Шаг 13

Nintendo Switch имеет два небольших динамика, по одному с каждой стороны консоли. Динамики можно снять с помощью нейлоновой лопатки, и они не приклеены к раме консоли.

У нас нет другой информации, кроме номера детали «G6N17V4B2D12B» производителя динамиков.

См. в HD

Шаг 14

Кабель в верхней части консоли — это кабель кнопки громкости и питания, подключенный к материнской плате через промежуточный разъем, который легко разбирается.

Эта деталь подвержена износу или поломке (с течением времени) даже после стандартного использования (многократное нажатие на кнопки).

Тот факт, что он легко заменяется и не требует пайки, безусловно, огромный плюс!

См. в HD

Шаг 15

Теперь приступим к разборке материнской платы: всего 6 винтов с крестообразным шлицем и два металлических электромагнитных экрана… Это действительно слишком просто!

Однако разъем док-станции припаян к материнской плате…

См. HD

Шаг 16

Вот описание основных компонентов на верхней части материнской платы:

в зеленом : W92T36640582

Темно-синим: Графический процессор NVIDIA

Голубым: Модуль WiFi и Bluetooth Broadcom BCM4356XKUBG

См. в HD

Шаг 17

А теперь другая сторона материнской платы:

Желтым цветом: 81642GCBRG HAC STD

Голубым цветом: MAX77620A (Блок питания регулятор)

Темно-синий: ALC5639 (кодек Audio Realtek)

Розовым цветом: P13USB305327LE

См. HD

Шаг 18

Оценка ремонтопригодности, которую SOSav присвоила Nintendo Switch, составляет 7,5 из 10  (10 — наилучший из возможных).



Положительные стороны:

— Стандартный набор инструментов — это все, что вам нужно, чтобы разобрать всю консоль.

— Простая конструкция облегчает ремонт.

— Батарея хоть и не снимается без разборки, но не плотно прилегает к раме. Это делает его замену довольно простой по сравнению с другими устройствами со встроенным аккумулятором.


Отрицательные стороны:

— Использование нескольких винтов «Tri-Wing» для предотвращения ремонта: было бы неплохо иметь только один тип винтов (с крестообразным шлицем). Жалость!

— Разъем док-станции нельзя заменить без микропайки.

Чтобы собрать Nintendo Switch, следуйте этому руководству в обратном порядке.

Рекомендуемый ремкомплект

Необходимые запчасти

О нас говорят

SOSav в прессе

Как разобрать механический переключатель клавиатуры

Возможно, один из ваших переключателей клавиатуры не работает должным образом, и невозможно понять, в чем проблема, не разбирая переключатель. Единственная проблема в том, что вы понятия не имеете, как разобрать переключатель. Не бойся! В этой статье мы рассмотрим, как разобрать переключатель и выяснить, что происходит под капотом.

Существует два основных метода разборки механического переключателя клавиатуры:
1) Используйте отвертку с плоской головкой 1/16 дюйма, чтобы разобрать переключатель.
2) Разъедините переключатель с помощью специального инструмента для открывания переключателей.

Разборка механического переключателя клавиатуры и понимание того, как он работает, — очень полезный навык. В этом процессе есть некоторая сложность, и некоторые коммутаторы построены по-другому. Есть некоторые легко ломающиеся компоненты, поэтому мы рассмотрим именно то, что вам нужно сделать.

Зачем разбирать выключатель?

• Смажьте переключатели (Руководство здесь)
• Установите пленку переключателя
• Починить сломанный переключатель
• Сделать переключатель
• Замена пружин
• Удовлетворить свое любопытство

Существует множество причин, по которым вам может понадобиться разобрать переключатель клавиатуры. Некоторые из лучших модов клавиатуры требуют, чтобы вы разобрали клавиатуру. Если вы хотите смазать свои переключатели или установить пленку переключателя, научиться разбирать переключатель может быть очень полезным.

Не говоря уже о том, что починить коммутатор можно, разобрав его, проверив, в чем может быть проблема, и быстро ее устранив. Если вы немного сумасшедший, вы также можете сделать свой собственный франкен-свитч, соединив детали с другими переключателями, чтобы сделать переключатель, который действительно уникален.

Или, возможно, вы просто заинтригованы тем, как работают переключатели, и хотите разобрать их, чтобы посмотреть, как все работает. Тем не менее, мы научим вас, что именно вам нужно сделать, чтобы полностью разобрать переключатель.

Определите тип переключателя: Cherry или Kailh

Kailh vs Cherry Style Switch

Прежде чем разбирать переключатель, вы должны определить, какой тип переключателя у вас есть. Переключатель в стиле Cherry MX будет скрепляться четырьмя зажимами, а переключатель в стиле Kailh — двумя. Это различие важно, потому что переключатель в стиле Kailh гораздо труднее открыть, и для него потребуется другой инструмент для открывания переключателя.

Если ваш переключатель не от Kailh, переключатель обычно будет в стиле Cherry. Но лучший способ выяснить, какой у вас тип переключателя, — это проверить его самостоятельно. Отвертка подойдет для разборки обоих типов переключателей, но переключатель Kailh потребует гораздо больше терпения и возни.

Если вы используете размыкатель выключателя, вам понадобится тот, который подходит для этого конкретного типа выключателя (показан ниже).

Метод 1: Метод отвертки

Необходимые инструменты:

– 1/16” (1,6 мм) плоская отвертка
– Переключатели клавиатуры

Шаги:

Разборка переключателя с отвертка займет немного больше времени чем с помощью выключателя и потребует немного терпения и твердой руки. Преимущество этого метода в том, насколько легко доступна плоская отвертка, вам не нужно заказывать какие-либо специальные инструменты. Первые несколько переключателей, которые вы разберете, будут довольно медленными, но вы будете ускоряться по мере того, как станете лучше.

1. Ослабьте первый зажим

Первый шаг — просто ослабьте первый зажим. Вам нужно просунуть головку отвертки под один из пластиковых зажимов и расклинить его, пока зажим не ослабнет.

Ослабив зажим, вставьте ноготь большого пальца между верхней и нижней частями переключателя, чтобы зажимы не защелкнулись на месте.

2. Ослабьте второй зажим

Затем вам нужно начать ослаблять второй зажим на противоположной стороне от первого зажима. Это та часть, где это становится немного сложнее, вы должны осторожно поднять зажим, а также убедиться, что переключатель не защелкнется обратно. Держите ноготь большого пальца между верхней и нижней частью корпуса, ослабляя второй зажим.

3. Откройте переключатель

На этом этапе вы сможете открыть переключатель только руками. Если переключатель все еще слипся, вам следует обойти переключатель, ослабляя 4 зажима, пока он не откроется.

Поздравляем, вы открыли переключатель!

Метод 2: Способ открывания переключателей

Необходимые инструменты:

– Устройство для открывания переключателей (Cherry или Kailh)
– Клавиатурные переключатели

Шаги

Разборка переключателя с помощью открывателя a b риз по сравнению с использованием отвертка. Единственным недостатком является то, что вам нужно будет заказать специализированный инструмент онлайн и дождаться его отправки. Но если у вас есть инструмент, это очень просто, этот метод отлично подходит, если вы планируете разобрать тонну переключателей.

Шаг 1: Поместите переключатель на открыватель

Первый шаг — поместите переключатель на открыватель, штоком вверх. Вы хотите, чтобы штифты на открывателе переключателя совпадали с зажимами на переключателе. Шаблон будет отличаться в зависимости от того, есть ли у вас переключатель в стиле Cherry или Kailh.

Шаг 2: Нажмите на переключатель

Следующий шаг — просто нажмите на переключатель, когда он находится на открывателе. Переключатель откроется и будет готов к работе, просто как пирог. Если переключатель не открывается, я бы убедился, что вы правильно выровняли переключатель на открывателе. С переключателем в стиле Kailh вам нужно будет нажать немного сильнее, чтобы открыть переключатель.

Поздравляем, вы открыли переключатель!

Компоненты переключателя

Теперь, когда вы открыли переключатель, вы можете посмотреть на все классные компоненты внутри. Переключатель состоит из четырех основных компонентов: нижнего корпуса, пружины, штока и верхнего корпуса. В зависимости от типа переключателя могут быть дополнительные компоненты, например, щелкающий переключатель может иметь полосу щелчка или кожух щелчка.

Коробчатые переключатели Kailh будут выглядеть особенно странно, поэтому мы не рекомендуем их разбирать, если вы не знаете, что делаете.

Как снять переключатель с клавиатуры

Если вы не заказывали переключатели в отдельной упаковке, вам потребуется снять переключатели с клавиатуры, чтобы разобрать их. Чтобы снять переключатели с клавиатуры, вам нужно снять колпачки клавиш, выкрутить все винты из клавиатуры, а затем отпаять переключатели от печатной платы. Это может быть довольно сложно сделать, поэтому мы прикрепили руководство здесь.

Если у вас есть клавиатура с возможностью горячей замены, вы можете легко снять переключатели с помощью съемника. Просто снимите колпачки с клавиш и вытащите переключатели с помощью съемника.
