Электропроводка в доме своими руками: пошаговая инструкция
В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.
Этапы монтажа электропроводки в доме
Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:
- Определение способа прокладки – внешняя или наружная установка кабеля;
- Составление схемы электроснабжения в помещении;
- Перенос составленной схемы непосредственно на стены;
- Расчет сечения электропроводки;
- Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
- Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
- Непосредственно сами монтажные работы;
- Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).
Теперь более детально рассмотрите каждый из этапов на практике.
Какой способ прокладки выбрать?
Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.
Преимущества и недостатки внутренней прокладки.
К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.
К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.
Преимущества и недостатки внешней прокладки.
К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.
Недостатками наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.
Как создать схему электропроводки?
Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.
д.
Рисунок 1: Пример схемы прокладки проводки в доме
По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.
Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).
Правила монтажа электропроводки согласно ПУЭ
При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.
1. Поэтому к монтажной схеме должны предъявляться следующие требования:
- Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
- По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
- Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
- Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
- Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
- Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.
7.1.46 – 7.1.48 ПУЭРазметка на месте
Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).
Рисунок 2: Разметка стен
Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.
Какие элементы необходимо подобрать?
Конструктивно электропроводка в доме может включать в себя ряд элементов:
Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные.
Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.
Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.
Рис. 3. провода для проводки
Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества.
Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.
Рисунок 4: Распредкоробки
Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.
Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.
Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие предоставляет возможность выбора для установки в тех или иных помещениях.
По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.
Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.
Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.
Рис. 5: Типовой электросчетчик
Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.
Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.
Порядок монтажа электропроводки в доме пошагово
Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.
- Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза.
Рисунок 6: штробление стен - При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.
Рисунок 7: открытые провода по потолку
- Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.
Рисунок 8: разработка отверстия сверлом
Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.
Рисунок 9: разработка отверстия коронкой
- Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов.
Рисунок 10: проложите провода
Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.
- Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
Рисунок 11: установите коробки - Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках.
Рисунок 12: заведите провода в коробки - Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности.
Рисунок 13: подключите патрон - Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый.
Рисунок 14: собрать автоматы
Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

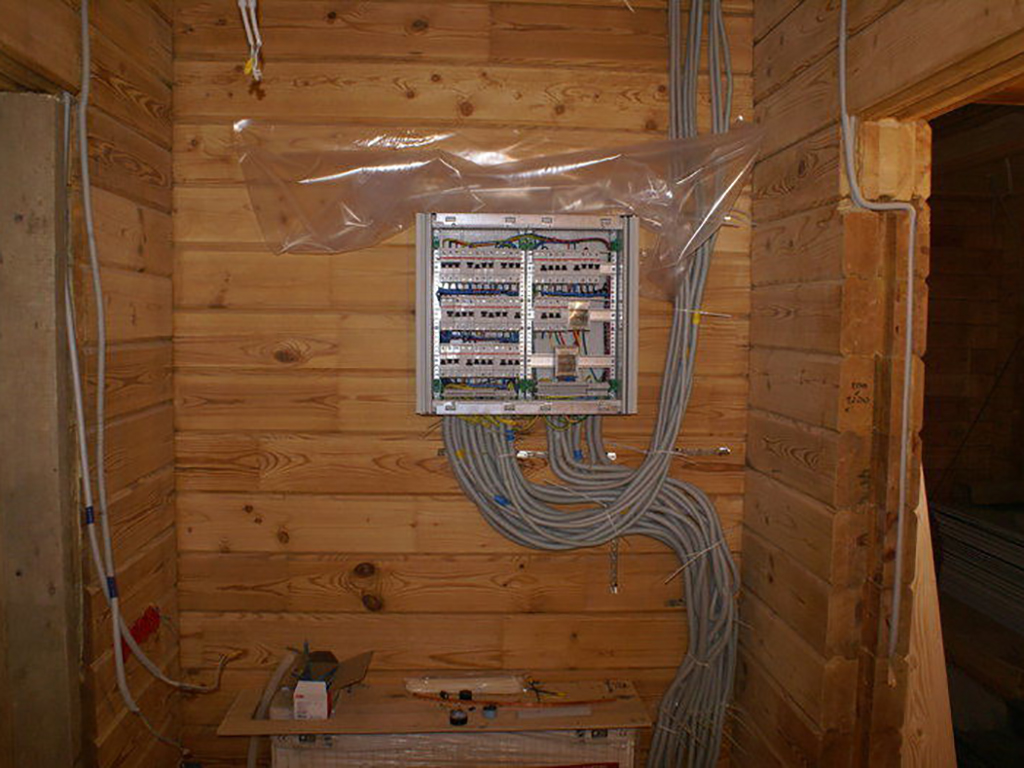

Рисунок 15: щит с различными защитами
- Подключите необходимые устройства для опробования.

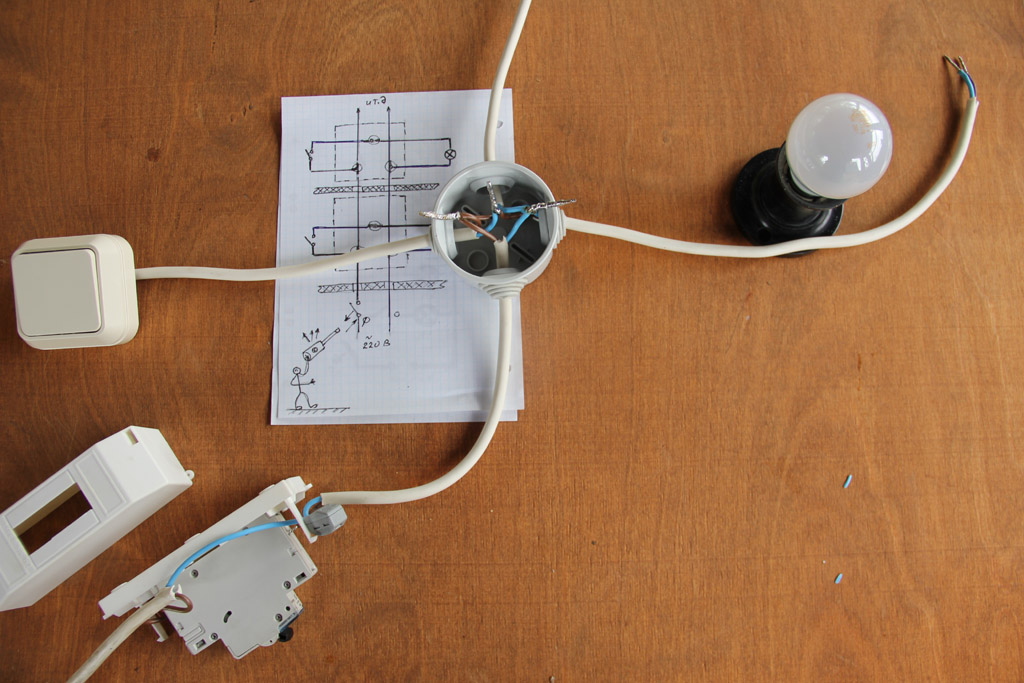

Рисунок 16: подключите лампочку
Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.
- Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением.
Рисунок 17: нанесение шпаклевки - После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.
Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации.
Выполнять данную процедуру самостоятельно запрещено и крайне опасно.
Список использованной литературы
- Бартош А.И. «Электрика для любознательных» 2019
- В. Назарова «Монтаж электропроводки и теплых полов» 2011
- В. Новак «Справочник мастера-электрика» 2017
- Бедин В. «Сам себе электрик» 2013
- Кирюхин А. «Справочник домашнего электрика» 1996
монтаж своими руками, как сделать, пошаговая схема
Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации.
Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.
- Требования к проводке в частном доме
- Этапы выполнения электропроводки
- Выбор материалов и способ монтажа
- Построение схемы
- Прокладка кабеля и установка элементов
- Проверка на работоспособность
Требования к проводке в частном доме
Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.
Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема.
При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.
Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:
- электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
- монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
- при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
- металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
- соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
- все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
- места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
- части электропроводки, содержащие металл, защищаются от различных факторов среды;
- цветовое сочетание жил кабеля должно совпадать для однотипных жил;
- номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
- кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.
Этапы выполнения электропроводки
Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:
- выбор материала и его количество;
- чертёж схемы монтажа;
- прокладка и установка всех частей электропроводки;
- проверка работоспособности.
Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.
Выбор материалов и способ монтажа
Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле.
От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.
Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.
Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.
При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.
Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:
- Электрический щиток.
- Автоматический выключатель.
- Точка подключения электроприбора.
- Выключатель.
- Распределительная коробка.
- Кабель.
Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.
При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.
Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.
Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.
Построение схемы
После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.
Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:
- Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
- Прокладка кабеля и установка элементов.
- Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
- Подключение группы к фазе.
- Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

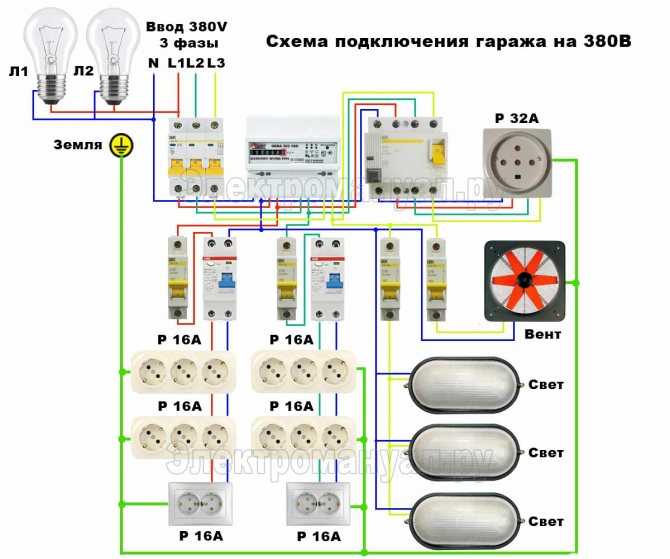

Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.
В середине группы расключение происходит следующим способом.
Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.
Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны.
Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.
Прокладка кабеля и установка элементов
После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.
После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели.
При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.
После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.
Проверка на работоспособность
После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.
Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.
Строите свой собственный жгут проводов: давайте упростимся
Дениз Хант
•
Факты, проверенные на Жозе Джордж
Строитель трудоемкая задача. Если вы хотите настроить жгут двигателя или улучшить его внешний вид, подробного руководства нет. Каждый жгут проводов уникален, поэтому вы должны следовать разным подходам в каждом случае. Тем не менее, основная конструкция и процедуры одинаковы.
Сегодня в этой статье мы узнаем, как собрать жгут проводов.
СОДЕРЖАНИЕ
- Случай правильных инструментов
- Калибр. Ваша проводка. Это требует
- Создание подключения
- Выберите правильные компоненты женика.
- Заключение
Подберите нужные инструменты
Как раз то, что вам нужно для выполнения этой работы по монтажу проводов, — это правильно подобрать инструменты, что сделает вашу работу более управляемой.
Во-первых, выберите инструменты для зачистки проводов хорошего качества. Инструмент для зачистки проводов имеет несколько отверстий, поэтому вы можете использовать провода разного сечения. Вы можете безопасно разрезать изоляцию проводов, не повреждая жилы проводов.
Во-вторых, в списке есть инструмент для обжима проводов, необходимый для беспаечных соединений. Большинство кримперов имеют 2-3 секции на носу, что позволяет им вписываться в проушины различных размеров.
Затем выберите паяльник, который вам понадобится для сращивания проводов и закрепления разъемов, которые невозможно обжать.
Паяльник должен иметь конструкцию, подходящую для проводки и электроники. Также он имеет слабоактивную сердцевину из смолы, с помощью которой можно очистить провод во время нагрева и удалить окисление и коррозию, если таковые имеются. В результате вы можете создавать прочные соединения, используя меньшее тепловое и электрическое сопротивление.
Другие инструменты, которые могут вам понадобиться:
- Проволочная щетка: для удаления сильной коррозии, смазки или масла перед пайкой
- Ом/вольтметр: для измерения сопротивления или уровней напряжения в ваших цепях наличие силы в курсе.
- Термоусадочная трубка: изоляция соединений проводов от внешних элементов. Вы можете вставить эту трубку в разъем или паяное соединение, которое постоянно сжимается при применении фена.
Изображение: жгут проводов с питанием
Измерьте необходимую проводку
Заводской жгут содержит всю проводку для всех стандартных электрических компонентов, таких как фары, звуковые сигналы, стеклоочистители, музыкальные системы и т.
д. Однако, если вы добавите современные электрические или электронные компоненты в свой автомобиля, необходимо искать подходящий провод.
Размер провода: Вы измеряете провод по его калибру. По мере уменьшения номера калибра проволока становится больше. Вы можете решить, какой калибр провода вам нужен, исходя из силы тока, потребляемого проводом, и длины провода между аксессуаром и источником питания. Если потребляемый ток более обширен, вам нужен провод большего сечения, чтобы правильно получать мощность от источника.
Запомни одну вещь; по мере увеличения длины провода вы заметите более высокое падение напряжения. Вы можете компенсировать это падение напряжения на длинных проводах, увеличивая размер провода. Основное эмпирическое правило гласит, что для обеспечения максимальной производительности падение напряжения должно составлять не более 0,5%.
| Проводной датчик (AWG) | |
| 2-0 | 0. 364 |
| 0 | 0.329 |
| 1 | 0.289 |
| 6 | 0.162 |
| 8 | 0.128 |
| 10 | 0.101 |
| 12 | 0,081 |
| 14 | 0,064 |
| 16 | 0,054 | 0,054 |
е. непаянные и спаянные. Припаянные разъемы полезны в больших проводах и при сращивании проводов. С другой стороны, вы можете использовать непаянные или обжимные разъемы во всех других проводах, поскольку они просты в использовании и обеспечивают надежное соединение. Разъемы без пайки имеют специальную цветовую маркировку, чтобы вы могли определить, для какого калибра провода они подходят.
Реле полезны, когда вашим электронным аксессуарам требуется более высокий ток, чем номинал стандартного переключателя питания. В основном, переключатели имеют номиналы ограниченных токов. Итак, если вы хотите установить какой-либо аксессуар послепродажного обслуживания, такой как топливный насос, электрический вентилятор или HID-фару, вам понадобится реле. Реле активируется через электрическую катушку, а переключатель управляет им. Когда вы замыкаете реле, на аксессуар не поступает ток.
Всегда располагайте блоки предохранителей в пределах досягаемости, например, центральную консоль и бардачок. Кроме того, поместите все реле, плавкие вставки, предохранители и автоматические выключатели между источником питания и принадлежностями.
Cloom является ведущим поставщиком высококачественных жгутов проводов и кабельных сборок. Эксперты нашей команды обладают глубокими знаниями о технических и функциональных аспектах проводных сборок. Мы также можем предоставить вам индивидуальные ремни безопасности, которые идеально соответствуют вашим требованиям. Пожалуйста, не стесняйтесь связаться с нами в любое время.
Да, это экономически выгодно с их стороны, но, честно говоря, выглядит не очень хорошо. Разрезной ткацкий станок в заводском стиле раздражает своим громоздким внешним видом, в то время как изолента со временем «смоет» клей и отклеится, оставив липкие следы, которые неприятно удалять.
Всегда держите под рукой руководство по обслуживанию оригинального оборудования, чтобы получить доступ к схемам электропроводки для вашего автомобиля точного года выпуска и модели/подмодели из-за различий в электропроводке между моделями. Отремонтируйте все изношенные провода перед повторной обмоткой.
Термоусадочная трубка DEI соответствует требованиям военного стандарта, выдерживает прямое нагревание до 275 градусов по Фаренгейту и не распространяет горение. Это соответствует или превосходит гофрированную форму, которую вы обычно видите на жгутах двигателя.
Лучше всего, чтобы провода были плотно обернуты термоусадкой, чтобы они не терлись друг о друга. Простой прием, позволяющий ускорить процесс, состоит в том, чтобы использовать проволоку, прикрепленную к ленте, удерживающую основные провода, чтобы протянуть их через термоусадочные трубки.
Проблемные части жгута, такие как вилки брандмауэра, которые слишком велики, чтобы надеть термоусадочную оболочку на провода, можно повторно обернуть ткацким станком / лентой или неклейкой лентой из силиконовой резины, как мы использовали на фотографии слева.
