Как сделать 4-х скатную крышу: устройство, узлы
Содержание
- Виды четырехскатных крыш
- Полувальмовые
- Угол наклона скатов и высота крыши
- Стропильная система четырехскатной крыши вальмового типа
- Диагональные стропила
- Опирание накосной стропильной ноги
- Как крепить нарожники и полуноги
- Как крепить нижние концы стропил
- Датская полувальмовая крыша
- Устройство 4 скатной шатровой крыши на примере беседки
Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.
Виды четырехскатных крыш
Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.
Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

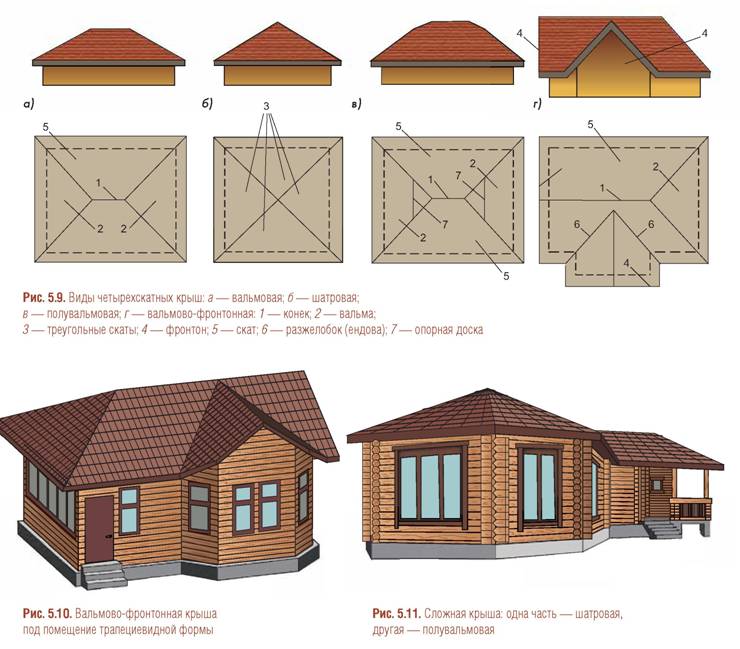

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.
Общее устройство шатровой крыши
Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.
Устройство вальмовой кровли в общих чертах
При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.
Полувальмовые
Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.
Полувальмовые крыши — датская и голландская
Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.
Угол наклона скатов и высота крыши
Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.
Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.
Один из вариантов стропильной системы полувальмовой крыши
Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.
С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.
Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).
Стропильная система четырехскатной крыши вальмового типа
Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.
Стропильная система вальмовой крыши с наслонными стропилами
Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.
Стропильная система четырехскатной крыши: устройство вальмовой кровли
Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.
Мауэрлат — элемент кровельной системы здания.
Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.
Диагональные стропила
Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.
Как спаривать стропила из досок
Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).
- Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
- При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
- При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.
Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).
Шпренгельные балки поддерживают диагональные стропила
Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.
Опирание накосной стропильной ноги
Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.
Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.
Узел опирания диагональных стропильных ног с одним коньковым прогоном
Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.
Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:
- Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
- Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм.
Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок
Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).
Крепление накосного стропила к мауэрлату
Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Как крепить нарожники и полуноги
К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).
Чтобы не считать размеры балок, можно воспользоваться таблицей
Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.
Способы крепления
Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.
Как крепить нижние концы стропил
Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.
Скользящее крепление для стропил
При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).
Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату
Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.
Датская полувальмовая крыша
Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.
Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.
Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).
Стропильная система четырехскатной крыши: датской полувальмовой
При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:
- Крайние стропила делают сдвоенными.
- Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку.
Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.
Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.
Устройство 4 скатной шатровой крыши на примере беседки

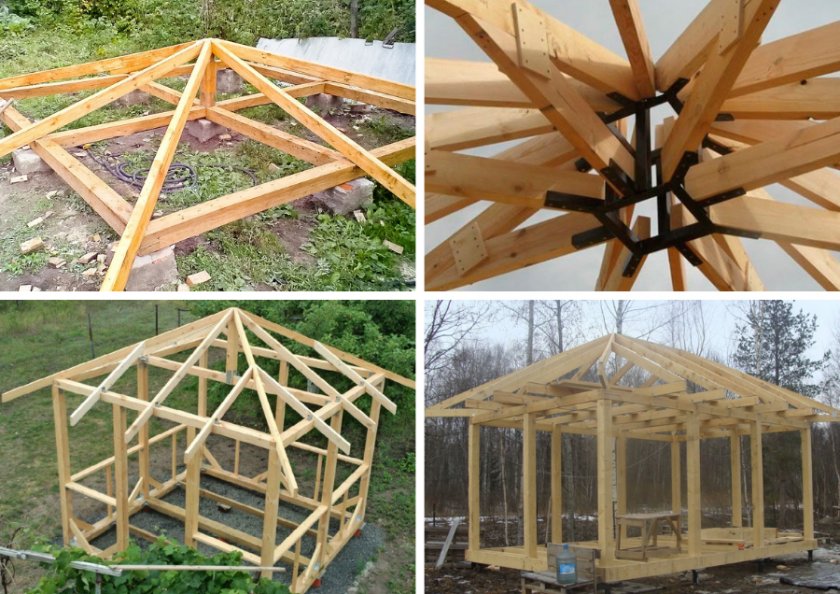

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
каркас, как строить, как сделать с фронтонами
Содержание:
Какие бывают четырехскатные крыши
Классические голландские крыши
Особенности голландской крыши полувальмового типа
Конструкция каркаса датской полувальмовой крыши
Какую крышу называют шатровой
Как строить стропильную систему четырехскатной крыши
Шаг 1: составляем план и разрабатываем проект
Шаг 2: заготовляем конструктивные элементы
Шаг 3: устанавливаем чердачное перекрытие
Шаг 4: устанавливаем коньковый прогон
Шаг 5: устанавливаем стандартные и диагональные стропила
Как сделать крепление строил своими руками
Классическую крышу из четырех скатов не так часто можно встретить в российских регионах – она больше ассоциируется с западным архитектурным стилем. У нас до сих пор принято выбирать такую модель для своей кровли исключительно с целью выделить ее среди прочих зданий, хотя характеристики данной конструкции как нельзя лучше соответствуют суровому отечественному климату.
Какие бывают четырехскатные крыши
Скаты этих крыш выглядят, как сходящиеся кверху равнобедренные треугольники. Те из конструкций, которые обладают квадратным контуром при обозрении сверху, называются шатровыми. Что касается прямоугольных крыш, то они более известны, как вальмовые. Своему необычному наименованию они обязаны своим скатам, напоминающим щипцы-вальмы.
Классические голландские крыши
Классикой вальмовых крыш считается голландская конструкция, с характерной для нее стойкостью к ветровым и снеговым нагрузкам. Стандартная вальмовая крыша обладает двумя трапециевидными скатами с длинных сторон, и двумя – с коротких сторон. По мнению специалистов, данная конфигурация крыши на порядок красивей, чем обычная шатровая конструкция.
В состав стропильной структуры вальмовой крыши входят две пары накосных стропил: так называют диагональные опорные брусья, соединяющие верхние точки скатов с верхними углами дома. Полувальмовые крыши встречаются в двух разновидностях: в первом случае при помощи боковых скатов удаляется только фрагмент торца с верхней части, во втором – подобное срезание происходит по низу. Полувальма обычно обладают треугольной или трапециевидной формы.
Особенности голландской крыши полувальмового типа
В составе конструкции полувальмовой голландской крыши объединяется и двухскатный, и четырехскатный вариант. От обычной крыши ее отличают усеченные вальмы – торцевые треугольные скаты. Согласно стандартам, длину вальма делают в 1,5-3 раза короче, чем боковые скаты-трапеции.
Благодаря этой конструктивной особенности появляется возможность использования вертикального окна. Здесь также нет острой выпирающей кромки, как у двухскатных крыш, что делает конструкции на порядок устойчивее к ветровым нагрузкам. Этот вариант конструкции наиболее удобен для решения задачи, как из четырехскатной крыши сделать двухскатную.
Конструкция каркаса датской полувальмовой крыши
Датскую полувальмовую крышу можно рассматривать исключительно в роли разновидности вальмовых сооружений. Торцевой скат здесь представлен только в виде нижней части, конек же имеет продолжение в виде короткого вертикального фронтона. Это позволяет отказаться от неудобных для гидроизоляции мансардных кровельных окон. Они в этом случае обычно заменяются полноценным вертикальным остеклением, очень популярным в настоящее время.
Какую крышу называют шатровой
Обычно шатровыми крышами оснащаются здания с одинаковыми стенами, входящими в состав квадратного периметра. Каркас четырехскатной крыши имеют стороны в виде идентичных равнобедренных треугольников, что очень нравится кровельщикам, и очень не нравится строителям. В этом случае понадобятся более сложные строительные мероприятия, ведь необходимо добиться точечного схождение стропил.
Как строить стропильную систему четырехскатной крыши
Шаг 1: составляем план и разрабатываем проект
Перед тем, как строить четырехскатную крышу, необходимо четко прописать все необходимые процедуры. Даже наиболее примитивные четырехскатные конструкции потребуют наличия готового чертежа. Это объясняется возможностью исправления обнаруженных ошибок и недочетов по ходу возведения конструкции с двумя скатами, а вот вальмовая или шатровая крыша такой роскоши не дает (наблюдается несовпадение диагональных стропил по коньку, переделать которое невероятно сложно).
На помощь приходят специальные программы, позволяющие создавать объемные модели, как делать четырехскатные крыши. Другим вариантом является составление подробного чертежа, желательно, с привлечением профессионала: при этом важно учесть каждую мелочь. Современные тенденции предусматривают использования четырехскатной конструкции не только для крыши, и для отдельных ее элементов.
Шаг 2: заготовляем конструктивные элементы
После того как чертеж крыши составлен и согласован, проводится заготовка составных частей стропильной системы, для сооружения четырехскатной крыши дома своими руками.
Речь идет о следующих конструктивных элементах:
- Мауэрлат. Так называют балку с квадратным или прямоугольным срезом, с помощью которой оформляется верх всех стен дома. Ее используют в качестве опоры под стропилины, через которые на мауэрлат будет передаваться нагрузка от всей кровельной конструкции. Это способствует равномерному распределению веса крыши на стены и фундамент. Оптимальнее всего изготовить мауэрлат из бруса 100х150 мм.
- Стропильные ноги. Они дают возможность организации необходимого уклона кровли. Для изготовления обычных стропил применяется доска 50х150 мм, для диагональных – 100х150 мм.
- Затяжки. За счет них стропильные ноги оберегаются от смещения в стороны. Для фиксации и соединения затяжек применяются нижние концы, для чего потребуются доски 50х150 мм.
- Конек. Соединяющий элемент для диагональных и стандартных стропилин.
Изготавливается из бруса 150х100 мм.
- Лежень. На эту поперечную балку опираются стойки, поддерживающие коньковый прогон. Сооружается из бруса 100х100 мм или 100х150 мм.
- Откосы. Подпирают стропила, препятствуя их сдвиганию. Устанавливаются угловым способом по отношению к стойке. Для изготовления откосов пойдет тот же материал, что и для лежня.
- Стойка. Устанавливается вертикально, обеспечивая упор для конька. Изготовляется из того же материала, что и предыдущий элемент.
- Ветровая доска. Обеспечивает горизонтальное соединение всех нижних стропильных концов. С ее помощью оснащается внутренний кровельный периметр, с фиксацией на стропила. Линия ската таким образом становится более подчеркнутой. Изготовляется из доски 100х50 мм.
- Кобылка. Эту доску набивают по наружной стороне. В былые времена этой доске сообщали вид лошадиной морды.
- Шпренгель.
Считается наиболее нестандартной и сложной частью четырехскатной крыши с фронтонами, с помощью которого вся конструкция становится более жесткой. Используется для связывания всех вертикальных и горизонтальных элементов. При монтаже шпренгеля наблюдается определенный угол. Для его изготовления потребуется брусок 100х100 мм.
- Нарожники. Данный элементов комплектуются только вальмовые крыши. Имеют вид усеченных стропил, где для упора используется диагональная стропильная нога. Изготовляется из доски 50х150 мм.
Также важно заготовить утеплитель, гидроизоляцию и доборные элементы.
Шаг 3: устанавливаем чердачное перекрытие
Для изготовления бабок, обеспечивающих растяжение вальмовых крыш, часто используется сталь. Это предусматривает подвешивание на затяжки стропил специальных деревянных прогонов при помощи хомутов. Установка деревянных балок также проводится путем подвешивания под углом 90 градусов к прогонам. Пространство между ними заполняет безбалочное заполнение. Для того чтобы нагрузка крыши на висячие стропила или стропильные фермы была минимальной, лучше всего применить подвесное перекрытие.
Стальные фермы оформляются несгораемым подвесным перекрытием, поверх стальных балок. Между ними осуществляется монтаж сборных железобетонных плит, с последующей укладкой легкой теплоизоляции. Чтобы эти конструкции были максимально огнестойкими и долговечными, для их изготовления необходимо использовать железобетон. Лучше всего, если это будут заводские крупногабаритные железобетонные панели.
Шаг 4: устанавливаем коньковый прогон
Коньковый прогон рассчитывается таким образом:
- При наличии в здании капитальных продольных стен или двух рядов внутренних опор, необходимо применить два прогона. Чаще всего их приходится оснащать сборными стропилами, соединенными при помощи ригелей.
- Если внутренние опоры в здании отсутствуют, применение наклонных стропил в таком случае будет затруднено.
Их заменяют обычными строительными фермами, с последующим подвешиванием чердачного перекрытия. Это подразумевает использование стержней верхнего контура в качестве верхнего строительного пояса, а стержней нижнего контура – в качестве нижнего пояса. В состав решетки фермы входят наклонные стержни, заполняющие промежуток между верхним и нижним поясом. Данные фермы могут быть не только деревянными, но также из железобетона. Расстояние между ними обычно находится в пределах от 4 до 6 м. Наиболее простая разновидность данной конструкции – шпренгельная, в состав которой входят стропильные ноги, вертикальные подвески, бабки и затяжки.
- При значительной ширине здания при возведении четырехскатной крыши своими руками потребуется использование строительных ферм или шпренгельных опор. В таком случае на чердаке нельзя использовать балки: их можно установить только поверх стен. Подобная конструкция подвешивается стальными хомутами на нижний пояс фермы или на затяжку: это даст возможность получения подвесных перекрытий.
Шаг 5: устанавливаем стандартные и диагональные стропила
На упор стропильных ног на конек влияют следующие моменты:
- Если крыша оснащена единственным коньковым прогоном, в таком случае диагональная нога набивается поверх прогонных консолей. Для этого их необходимо на 15 см выпустить за пределы поддельной рамы, отпилив лишние части.
- В случае наличия двух прогонов они оснащаются шпренгельной конструкцией, в состав которой входит горизонтальная балка и стойка. Далее происходит фиксация накосных стропил.
- Если для изготовления балки применяется не доска, а прочный брус, то появляется возможность изготовления прибоины – короткой доски, имеющей толщину от 5 см. Она служит опорой для накосных стропил вальмовой кровли.
Как сделать крепление строил своими руками
Для дополнительного крепления накосных стропил применяется металлическая проволока, скрученная в несколько раз.
Коньки на ребрах монтируются в такой же очередности, что и обычные элементы. После установки реберной части, имеющей закрытый торец, проводится укладка коньковых элементов замковым способом, с последующим механическим закреплением. Там, где пересекаются ребра с коньками вальмовой крыши, потребуется установка Y-образных коньковых комплектующих. Они могут быть заменены начальными и конечными элементами.
Для этого проводится их контурная обрезка после фиксации на ребре. Для закрепления участков стыковки применяется механический способ. Обязательно проводится грунтование и укладка минеральной посыпки, входящей в стандартный ремонтный комплект. Когда устанавливаются коньковые элементы на коньках или ребрах, оставляется вентиляционный зазор. Та же последовательность операций применяется в процессе сооружения четырехскатной крыши сложной формы.
Строительство скатной крыши — Roofing Superstore Help & Advice
Скатная крыша является одной из самых популярных форм доступных крыш. Хотя поначалу строительство скатной крыши может быть относительно сложной задачей, конечный результат всегда стоит того. Но каковы преимущества выбора скатной крыши и как построить скатную крышу? Читайте дальше, чтобы узнать все, что вам нужно знать о скатных крышах.
В Roofing Superstore вы найдете все необходимое для создания идеальной скатной крыши. От деревянных реек и подложки до черепицы, шифера и многого другого — просто просмотрите наш веб-сайт, чтобы узнать, что вам нужно. Если у вас возникли проблемы с поиском продукта или вам нужен совет, не стесняйтесь звонить нашей команде экспертов по телефону 01752 69.2760 и они будут рады помочь. Кроме того, просто используйте чат в правом нижнем углу.
Содержание:
- Что такое скатная крыша?
- Преимущества скатных крыш
- Строительство скатной крыши
Что такое скатная крыша?
Скатная крыша представляет собой крышу здания, имеющую уклон или угол. Обычно скатные крыши бывают двухскатными, что означает, что они имеют две стороны, но скатные крыши также могут быть односкатными, наклонными только в одном направлении. Скатные крыши использовались на зданиях в течение сотен лет, обеспечивая водонепроницаемое укрытие для домов и предприятий.
Почему стоит выбрать скатную крышу?
Выбор скатной крыши над плоской или наклонной крышей дает ряд преимуществ.
i) Универсальность
Во-первых, скатные крыши можно использовать как в современных, так и в более традиционных зданиях. Хотя структура скатных крыш часто очень похожа, используемый материал и готовое изделие могут быть невероятно разнообразными.
ii) Долговечность
Во-вторых, скатные крыши сконструированы таким образом, чтобы повысить прочность, что обеспечивает долгий срок службы. Они не только конструктивно прочны благодаря несущей конструкции, обеспечивающей равномерное распределение любого веса по всей крыше, но и скатной конструкции крыши также позволяет легко стекать дождевой воде, а также предотвращает накопление снега за счет естественного направления. дождь и снег в водосточные желоба. Это означает, что скопление дождевой воды гораздо менее вероятно, любое повреждение из-за дополнительного веса маловероятно, а техническое обслуживание минимально.
iii) Место для хранения
Кроме того, скатные крыши обеспечивают возможность дополнительного хранения или даже дополнительной комнаты. Поскольку пространство становится все более ценным на рынке жилья, это может стать отличным способом повысить ценность вашего дома или здания.
iv) Экологичность
Широкий выбор скатных кровельных материалов и дополнительных кровельных принадлежностей с экологическими характеристиками, доступных для использования на скатных крышах, означает, что ваша скатная крыша может быть экологически чистой, что становится все более важным, поскольку акцент делается на устойчивости и минимизации воздействие на окружающую среду возрастает. Выбирайте из переработанного сланца, Envirotiles и других экологически чистых материалов, а также выбирайте солнечные батареи и сбор дождевой воды, чтобы еще больше минимизировать воздействие на окружающую среду.
Как построить скатную крышу
Строительство скатной крыши обычно доверяют профессионалам из-за важности структурно прочной крыши, а также работы на высоте и необходимости поднимать большие куски древесины. Однако, если у вас есть опыт в строительных проектах или вы знаете опытных друзей, которые могут помочь, это можно сделать. Ниже приведено простое руководство по этапам строительства скатной крыши, но вы всегда должны следовать инструкциям производителей и профессионалов. Любая работа, которую вы выполняете, выполняется на ваш страх и риск.
1. Местоположение
Прежде чем приступить к строительству скатной крыши, в первую очередь следует определиться с расположением крыши и убедиться в отсутствии нависающих ветвей или электрических кабелей, которые могут вызвать проблемы. Убедившись в отсутствии потенциальных препятствий, можно приступать к расчетам.
2. Расчет уклона крыши
Первый расчет, который необходимо сделать, это определить желаемый уклон крыши. Если вы ищете низкий тон, соотношение будет около 2:12 или 3:12. Для более крутой скатной крыши рассмотрите 6:12 — это означает, что крыша будет подниматься на 6 дюймов на каждые 12 дюймов по горизонтали.
3. Рассчитайте необходимое количество материала
Рассчитав требуемый уклон крыши, вы можете рассчитать количество необходимого материала путем расчета площади крыши. Это можно легко сделать с помощью приложения-калькулятора кровли, но мы также написали руководство по ручному расчету площади крыши.
4. Создайте план
После того, как вы определите, сколько материала потребуется, начертите план с размерами, углами и расположением всей крыши. Это поможет более точно рассчитать необходимое расстояние между фермами крыши, углы, под которыми они должны быть установлены, и любые другие соображения.
5. Заказать материалы
Не забудьте также разместить заказ на все необходимые материалы на этом этапе, так как они могут быть выполнены в течение недели или двух. Как правило, материалы будут включать фанеру, подложку, деревянные рейки, кровельное покрытие (черепица, шифер, металлические листы, черепица), кровельные гвозди и любые другие необходимые инструменты. Если вам нужна помощь в размещении заказа, просто позвоните нашим специалистам по телефону 01752 692760, и они будут более чем рады помочь.
После получения материалов можно приступать к строительству и установке каркаса крыши.
6. Поднимите фермы на конструкцию здания
Во-первых, убедитесь, что вершины каждой стены прямые, ровные и отвесные. Теперь поднимите фермы на крышу и разместите их на месте. Как правило, фермы располагаются на расстоянии 12, 16 или даже 24 дюймов друг от друга, но это зависит от конкретной конструкции вашей крыши.
7. Установите временные распорки
Затем установите временные распорки, которые будут поддерживать фермы крыши. Для этого прибейте доску 2 на 6 длиной 16 футов к центру задней стены вертикально. Затем прибейте еще две детали таких же размеров по шесть футов с каждой стороны от первой центральной распорки. Затем повторите на другом конце крыши.
8. Установите первые фермы крыши
Возьмите ферму крыши, убедившись, что ее длина немного превышает требуемую длину, и прикрепите ее к концевой ферме. Он должен немного выступать, а затем закрепить его на центральной распорке. Затем повторите на противоположной стороне крыши, прежде чем повторить еще раз на другом конце крыши.
9. Создайте центральную опору
Теперь возьмите деревянную ферму, протянувшуюся по всей длине здания. Прикрепите его к центральной временной скобе на обоих концах крыши.
10. Добавьте фермы крыши
Теперь, работая в направлении передней части здания, добавьте фермы крыши через равные промежутки, убедившись, что они прикреплены к горизонтальной ферме и центральной ферме, которая проходит поверх крыши. Каркас должен начать приобретать форму, а фермы располагаться под углом к горизонтальным фермам.
11. Установите постоянные распорки на каждом конце
После того, как каркас примет форму, постоянные распорки можно установить на каждом конце крыши в соответствии с инструкциями производителя. Убедитесь, что все фермы закреплены и закреплены.
12. Добавьте обшивку
Теперь каркас готов, можно обшивать крышу. Начиная с нижнего угла, установите обшивку, например, листы фанеры, двигаясь горизонтально по крыше, следя за тем, чтобы между каждым листом оставался небольшой зазор и чтобы каждое соединение происходило над фермой крыши. Мы рекомендуем использовать стержневые гвозди, и каждый гвоздь должен находиться на расстоянии 6 дюймов друг от друга и на полдюйма от края листа.
После того, как первый ряд будет установлен, переместитесь вверх, чтобы начать второй ряд. Некоторые производители рекомендуют начинать второй ряд с половинки листа, чтобы обшивка располагалась в шахматном порядке.
13. Установите водослив
После установки обшивки можно установить водослив вдоль нижней части каждого края крыши. Капельница обеспечивает эффективный сток воды из конструкции крыши.
14. Добавьте подложку
Затем установите кровельную мембрану или подложку. Подложка действует как гидроизоляционный слой, защищая конструкцию крыши и обшивку и направляя воду в поддон для капель. Его следует раскатать снизу вверх от одного угла, обеспечив нахлест на поддон для сбора капель. После того, как первый кусок подложки будет закреплен на месте, второй можно установить с нахлестом около 6 дюймов.
Продолжайте движение по краю крыши, затем повторите с другой стороны.
15. Добавьте кровельный материал
Теперь можно укладывать кровельный материал. При работе с плиткой, черепицей или сланцем необходимо установить деревянные рейки. Для получения дополнительной информации ознакомьтесь с нашим руководством по обшивке крыши и нашим руководством по укладке кедровой черепицы. №
Не забудьте установить коньковые плитки или выбрать сухую коньковую систему, чтобы конек был герметичным и водонепроницаемым. Дополнительно могут потребоваться водосточные желоба, фасция и софитные доски. Для получения дополнительной информации о разнице между фасцией, софитами и облицовочной доской читайте наше руководство.
Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.
Что такое уклон крыши? | Как рассчитать уклон крыши
Мы рекомендуем лучшие продукты в процессе независимой проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.
Уклон крыши — это измерение ее угла или уклона, и это неотъемлемая часть вашего дома. Уклон крыши играет важную роль в конструкции вашей крыши, влияя на то, какие материалы вы можете использовать и насколько хорошо снег, лед и вода стекают с вашей крыши.
Скат кровли — распространенный термин в кровельной отрасли, но многие люди не знакомы с ним. В этой статье будет рассмотрено, почему уклон крыши важен и как вы можете рассчитать уклон вашей крыши.
Что такое уклон крыши?
Скат крыши — это, по сути, угол наклона или скат крыши. Как правило, кровельщики выражают шаг как величину подъема (в дюймах) на один горизонтальный фут длины. Чем выше первое число, тем обычно круче шаг.
Например, крыша 6/12 будет подниматься по вертикали на 6 дюймов на каждый горизонтальный фут. Это будет иметь более острый угол, чем крыша 3/12, которая поднимается на 3 дюйма по вертикали на каждый фут длины.
Крыши делятся на четыре категории в зависимости от уклона. Категория крыши во многом определит материалы, которые вам нужно будет использовать.
Уклон плоской крыши
Canva
Плоская крыша имеет уклон менее 2/12, но с подъемом не менее ¼ дюйма на фут длины. Хотя эти крыши имеют небольшой уклон, многие кровельщики называют их плоскими скатами. Они распространены в коммерческих зданиях, хотя вы найдете их в некоторых домах.
Пологие крыши
Canva
Уклон крыши от 2/12 до 4/12 считается кровлей с малым уклоном. Они несколько наклонены, но не намного круче, чем плоская крыша.
Многие коммерческие здания имеют пологие крыши, которые намного дешевле, чем их более крутые аналоги. Вы можете увидеть эти крыши на таких сооружениях, как фабрики и склады.
Традиционный уклон крыши
Canva
Большинство современных домов имеют крыши с обычным уклоном. Эти крыши имеют уклон от 4/12 до 9 градусов./12. Традиционная двускатная крыша обычно имеет обычный уклон.
Крыши с высоким уклоном
Canva
Крыши с высоким уклоном, также известные как крыши с крутым уклоном, имеют уклон более 9/12. Эти крыши имеют резкий подъем, поднимаясь на 9 дюймов или более на каждый горизонтальный фут длины. Они создают поразительную отделку во многих домах с современной архитектурой.
Таблица уклона и угла крыши
Уклон крыши | Угол (приблизительный) |
1/12 | 4.5° |
2/12 | 9.5° |
3/12 | 14° |
4/12 | 18.5° |
5 /12 | 22.![]() |
6/12 | 26.5° |
7/12 | 30.5° |
8/12 | 33.75° |
9/12 | 37° |
10/12 | 40 ° |
11/12 | 42,5 ° |
. каждый проект, связанный с кровлей, включая замену кровельного материала, установку световых люков или включение дополнения. К счастью, измерение уклона крыши — это быстрый и простой процесс. Вам даже не нужно подниматься на крышу — вы можете выполнить этот проект с чердака. Вот что вам понадобится:
Прежде чем начать:
Когда уровень установлен, измерьте расстояние от 12-дюймовой отметки на уровне до нижней стороны стропила. Ваша измерительная лента должна образовывать угол 90 градусов или прямоугольный треугольник с уровнем и стропилом. Измерьте количество дюймов между нижней частью уровня и стропилами крыши. Это ваш вертикальный подъем. Если ваш размер 4 дюйма, ваша крыша имеет уклон 4/12. Стандартный уклон крышиСтандартного уклона крыши не существует, хотя большинство крыш имеют уклон от 3/12 до 9/12. Когда ваш архитектор разработает идеальный уклон крыши для вашего дома, он будет учитывать внешний вид и другие факторы, включая вес кровельных материалов, таких как черепица или черепица, стоимость, прогнозируемый срок службы крыши и количество техническое обслуживание ему понадобится. Уклон крыши Часто задаваемые вопросыКакой наименьший уклон может быть у крыши? Минимальный уклон крыши составляет ¼:12. Сколько стоит установка скатной крыши?Если вы хотите узнать уклон крыши, подрядчик, скорее всего, сделает это бесплатно, когда придет к вам, чтобы оценить проект кровли. Просто спросите своего кровельщика о уклоне вашей крыши. Замена существующей крыши на другой уклон — это большая работа. Как правило, ваш бюджет должен составлять от 15 000 до 20 000 долларов. Однако на стоимость могут повлиять несколько факторов, таких как размер и сложность планировки вашей крыши, а также тип материалов, которые вы выбираете. Что такое уклон крыши 4/12?Уклон крыши 4/12 обозначает крышу, которая поднимается на 4 дюйма на каждый горизонтальный фут длины. Этот конкретный уклон крыши составляет примерно 18,4 градуса. Какой угол наклона крыши лучше? Выбор оптимального угла наклона крыши для вашего дома зависит от нескольких факторов, особенно от силы ветра или снега, которые вы обычно получаете. Помимо климата, вам нужно будет подумать о типе кровельного материала, который вы хотите использовать для своей новой крыши. Некоторые кровельные материалы не работают с некоторыми уклонами. Например, вам может понадобиться специальная черепица для крыш с малым уклоном. Плоские крыши часто нуждаются в специальной кровельной мембране. Убедитесь, что вы выбрали материал, который работает с уклоном вашей крыши. Проконсультируйтесь со специалистом по кровле, если вы не уверены в этих факторах и в том, как они применимы к вашему кровельному проекту. Повышение уклона вашей крыши или строительство новой крыши — это важный проект, который обычно лучше доверить профессионалам. Однако крутая крыша может быть лучше, в зависимости от вашего местоположения. Какой уклон крыши считается пешеходным?Многие кровельщики считают крыши с уклоном 7/12 или меньше «пригодными для ходьбы». Любой круче, чем это, и большинство кровельных подрядчиков примут дополнительные меры предосторожности. Крыши с уклоном выше 8/12 обычно требуют домкратов или строительных лесов для обеспечения безопасности. Чем круче склон, тем труднее по нему идти. Даже если у вас крыша с пологим уклоном, обычно лучше не проводить слишком много времени на крыше любого типа. Что означает уклон крыши 12/12?Скат крыши 12/12 представляет собой крышу с крутым уклоном, которая поднимается на 12 дюймов на каждый горизонтальный фут длины. Эти крыши имеют угол около 45 градусов, что считается очень крутым. Какое отношение уклон крыши имеет к отводу воды? Уклон крыши играет жизненно важную роль в том, насколько хорошо ваша крыша будет сбрасывать воду. На абсолютно плоской поверхности вода имеет тенденцию скапливаться посередине. |
