Как сделать антенну для телевизора из банок: ТВ-антенна из пивных банок — Лайфхакер

ТВ-антенна из пивных банок — Лайфхакер

Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

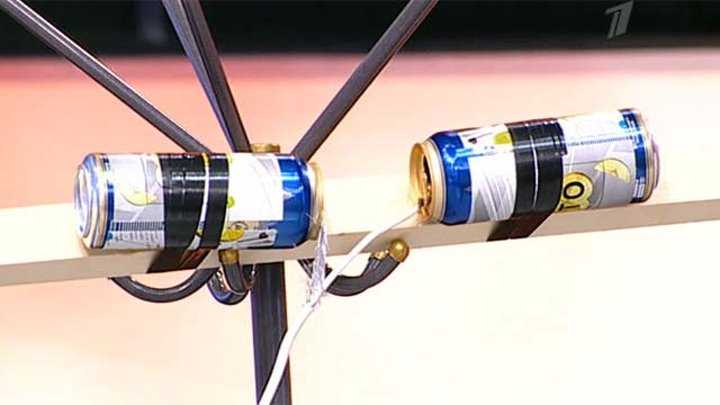

Антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

•    две пустые пивные банки
•    скотч или изолента
•    два шурупа-самореза
•    антенный кабель
•    штекер
•    палка
•    отвертка

Шаг 1

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

Шаг 2

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Не делайте такую антенну за один день, это вредно для печени! @photo

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
via

Какие способы применения пива улучшения сигнала знаете вы?

Читайте в свежем выпуске минижурнала о 3d-сканере, солнечной батарее из скошенной травы, сумке с динамиком для велосипеда и посмотрите юмор. Подписывайтесь на журнал и ничего не пропускайте!

P.S.  У последней фотографии нашелся автор, вот что он пишет:  «Несколько лет назад, ожидая матч Ливерпуль — Арсенал, был огорчен тем, что ветер снес антенну. Мысль сработала быстро, помогли баночки пива от тогдашнего титульного спонсора моей команды Ливерпуль компании «Карлсберг», хранившиеся зачем-то:)))»

делаем за 20 минут своими руками

Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Содержание

• Что это и почему ловит DVB-T2
• Что нужно иметь
• Пошаговая инструкция
• Важные мелочи для устойчивого приема
• Изготовление мачты
• Установка и подключение
• Вместо заключения

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

• усилением уже принятого сигнала;
• повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

1. – не более 15 км.
2. Точное соблюдение расстояния между элементами конструкции.
   Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
3. Корректное расположение.
   Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
4. Правильно подобранное количество банок.
   Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

• жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
• коаксиальный антенный кабель;
• штекер для подключения антенного кабеля к телевизору;
• каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
• шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
• отвертка;
• нож для зачистки кабеля и банок;
• кусачки или пассатижи;
• изолента или скотч.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
3. прикрутите оплетку через два шурупа;
4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
3. На второй конец кабеля устанавливаем блок питания.
4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

• Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
• Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
• Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
• Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
   В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
2. Более сложная, но надежная — из металлической трубы.
   Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
3. Имеет смысл сделать для мачты молниеотвод.
   Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Изоляция места соединения

Конструкция из 8 частей

Гидроизолция из бутылок

Мачта из пластиковых труб

Под козырьком

На основании из ДВП

На деревянной мачте

Крепление на двух вешалках

Установка и подключение

Инструкция по установке антенны:

1. Закрепите конструкцию на верхнем конце мачты.
2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на , на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по . Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

«Пивная» антенна — нормальный вариант?

Круто!Отстой!

Предыдущая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

Следующая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

Как сделать телевизионную антенну?

Вам надоело пропускать любимые передачи или смотреть одно и то же снова и снова? Мы составили список из 10 простых идей по созданию телевизионной антенны своими руками, которые сделают ваше время и дни потокового вещания намного приятнее.

Вы, наверное, слышали о возможности создания собственной антенны с поддержкой HDTV для сбора и потоковой передачи цифровых наземных передач.

Это не только звучит как замечательная концепция, но и помогает сэкономить деньги.

Эти недорогие, простые и быстрые в сборке идеи ТВ-антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.

Вы можете выбрать внутреннюю ТВ-антенну или наружную ТВ-антенну, воспользовавшись нашими простыми идеями по созданию HDTV-антенны своими руками.

В то время как наружные антенны известны тем, что улавливают более сильный сигнал, внутренние антенны имеют свои преимущества.

Вам не нужно лезть на крышу, например, чтобы контролировать ориентацию антенны.

Итак, подведем итоги.

Комнатные антенны более удобны в использовании.

В любом случае, выберите для себя множество вариантов антенн HDTV, сделанных своими руками, и вознаградите себя потоковой передачей HD-каналов, чтобы никогда не пропустить свои любимые программы.

№1. Мощная антенна HDTV, сделанная дома

Вам надоело платить непомерно высокие счета за кабельное телевидение и ждать, пока ваш кабельный провайдер решит ваши проблемы? Вы сэкономите время и деньги, сделав своими руками современную антенну HDTV из картона и алюминиевой фольги.

Требуется несколько футов картона, режущие материалы, алюминиевая фольга, дрель, винты и шайбы. instructables

Связанные: Как использовать антенну RV TV?

№2. Телевизионная антенна из труб из ПВХ (сделай сам)

Кто знал, что трубы из ПВХ могут быть такими полезными? Его можно даже использовать как телевизионную антенну своими руками! 11-й канал ОВЧ и 16-й канал УВЧ покрываются этой телевизионной антенной из ПВХ-трубы.

Этот сдвоенный диполь превзойдет по своим характеристикам любой другой кабель, с которым вы когда-либо сталкивались. международный кромвель

№3. Сделай сам ТВ-антенну

Сделайте эту простую ТВ-антенну своими руками, используя медные трубки, трубы из ПВХ и немного основного строительного оборудования.

Самое приятное, что он легко собирается и полностью совместим с цифровым телевидением. инструкции

№4. Улучшите уровень сигнала с помощью самодельной телевизионной антенны за 20 долларов

Если вам надоел низкий уровень сигнала вашей нынешней телевизионной системы.

Эта телевизионная антенна, сделанная своими руками за 20 долларов, обеспечивает наиболее стабильный уровень сигнала.

Итак, все, что вам нужно, это пенопласт и медная лента, чтобы построить это. macgyverisms

Предложение: Как сделать усилитель телевизионной антенны на колесах?

№5. Сделайте свою собственную антенну HDTV за 3 доллара США

Вот концепция, позволяющая сделать потоковую передачу вашего канала и время просмотра телепередач более приятными за счет добавления более высокого коэффициента HD! Ознакомьтесь с инструкциями по сборке этой антенны HDTV в магазине за 3 доллара.

Несомненно будет иметь огромный успех в домашних условиях! сквоукфокс

#6. Телевизионная антенна «Сделай сам»

Эти самодельные ТВ-антенны в настоящее время завоевывают рынок и обладают рядом преимуществ, в том числе возможностью сэкономить деньги и бесплатно получить лучшие результаты.

Одна из самых приятных особенностей комнатной антенны заключается в том, что вам не нужно взбираться на крышу, чтобы отрегулировать ориентацию! Попробуйте эту простую комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции

#7.

Как построить антенну цифрового телевидения

Как сделать телевизионную антенну, не заплатив ни копейки? Для этой невероятно потрясающей цифровой телевизионной антенны, сделанной своими руками, вам понадобятся сосновая доска, медная проволока, шурупы с головкой, согласующие трансформаторы, изолента и многофункциональные инструменты.

Leatherman предоставляет подробную пошаговую инструкцию, которая проведет вас через всю процедуру. Кожевник

#8. Сделайте свою собственную антенну HDTV за 5 долларов

Что может быть лучше, чем получать БЕСПЛАТНЫЕ HD-каналы для потоковой передачи? Есть способ сделать сеанс потоковой передачи ТВ более приятным.

Более того, дизайн не кажется ужасным.

Не портит внешний вид вашего дома.

Эта инструкция по сборке ТВ-антенны своими руками содержит пошаговое видео, которое поможет вам в этом процессе. awesomejelly

#9. Как сделать антенну для телевидения высокой четкости (HDTV)

Эта антенна для телевидения высокой четкости не только недорога в производстве, но ее мощность сигнала также гарантированно составляет от 88 до 99 процентов.

Если вы ищете все эти функции в антенне HDTV, то эта антенна — лучший выбор.

Получить список поставок. uhfhdtvantenna

Рекомендовано: Руководство покупателя телевизионной антенны Winegard RV

#10. Телевизионная антенна высокого и стандартного разрешения

Вам понадобится папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента, чтобы сделать эту телевизионную антенну своими руками.

Установите и запустите эту антенну для цифрового телевидения своими руками, чтобы смотреть эфирные каналы в формате HD! арульджон

Стоимость кабеля непомерно высока, и это бьет по кошельку! Возможно, вы проигрываете на бесплатном телевидении.

Используйте ненужную проволоку и древесину, чтобы сделать антенну своими руками!

Заключение:

Итак, что вы думаете? Ни одна из этих самодельных телевизионных антенн не казалась более сложной в изготовлении или понимании.

Но это только добавляет к списку причин, чтобы перестать платить за подписку на кабельное телевидение, верно? Зачем тратить больше денег, если можно сделать это самому? Несколько медных проводов, панелей, алюминиевых листов или другого простого оборудования могут творить чудеса.

Итак, друзья, приятного просмотра!

Как сделать телевизионную антенну Видео предложения с Youtube

Самодельная антенна HDTV своими руками (смотрите бесплатное ТВ) – Hacktuber Как сделать простую и БЕСПЛАТНУЮ ТВ антенну – Отчет об обрезке шнура — Полная, подробная инструкция! – doityourselfstan Самодельная HDTV антенна (смотрите бесплатное ТВ) – Hacktuber

Как сделать ТВ антенну из пивной банки. Сделай сам, бесплатное телевидение

Вы можете бесплатно смотреть множество телеканалов в эфире (OTA). Включая HDTV (телевидение высокой четкости или цифровое телевидение — DTV). Все, что вам нужно, это какая-то антенна.

Самый простой вид телевизионной антенны, который вы можете себе представить, это развернутая скрепка, воткнутая прямо в гнездо телевизионной антенны лучше всего) вы можете получить пару каналов в среднем качестве или хотя бы убедить себя, что в эфире что-то есть.

Скрепка, хотя технически это антенна, но не самая лучшая антенна для вашего телевизора. Причин как минимум две: первая — размеры и геометрия скрепки не самые лучшие для частот, используемых для вещания OTA TV (UHF/VHF). Во-вторых, телевизор сам по себе является источником помех (так же, как компьютер или микроволновая печь) и располагать «антенну» рядом с телевизором — не лучшая идея. Никогда не кладите антенну на телевизор или где-либо рядом с ним.

OTA или Over the Air не следует путать с FTA или бесплатным телевидением. FTA — это спутниковый сигнал, который также можно принимать бесплатно, но вам понадобится спутниковый ресивер и спутниковая параболическая антенна — оборудование гораздо более сложное, чем просто скрепка или пивная банка. В отличие от FTA, OTA получает бесплатный сигнал с местной телевышки, а не со спутника. Мы говорим о старом добром OTA.

Все, что вам нужно, это пустая банка из-под пива (я бы рекомендовал начать с полной и закончить ее в качестве первого шага), кусок кабеля и что-то, чтобы установить и удерживать все это на месте. Я использую мебель из Икеи и малярный скотч.

В отличие от скрепки, пиво может иметь правильную геометрию для дипольной антенны. Короче говоря, простая дипольная антенна состоит из двух металлических стержней, каждая из которых составляет ¼ длины волны канала, который вы собираетесь принимать. 0,5-литровая алюминиевая банка пива Mooshead имеет высоту 16 сантиметров (6,3 дюйма) и идеально подходит для 15-го телеканала. Она по-прежнему способна принимать все остальные каналы, но теоретически чем дальше вы уходите от 15-го канала, тем слабее прием. было бы. На практике – все зависит от того, насколько сильный сигнал у той или иной станции. У меня лучшее качество на 9 канале(CityTV) только потому, что у него самый сильный сигнал, а моя пивная антенна не рассчитана на этот канал.

Начните с того, что разрежьте банку из-под пива пополам, а затем прикрепите эти половинки скотчем/скобами/гвоздями к «основанию» (в моем случае к стулу Ikea).
Теперь вам нужно подключить кабель к антенне. Вы можете просто снять одну сторону кабеля, отделяющую внутренний медный провод от внешних «экранированных» проводов, соединить внутренний медный провод с одной половиной банки, а внешние экранирующие провода с другой половиной. В качестве альтернативы вы можете использовать «согласующий трансформатор», который вы можете купить в магазине Radio Shack или другом радиомагазине менее чем за пять долларов.

Подключите антенну к телевизору и найдите правильное место и направление. Антенна должна быть перпендикулярна направлению на телебашню. . Главное разместить антенну как можно выше. Я просто ставлю стул на стол. . http://www.antennaweb.org в США поможет вам определить местоположение телебашен и списки каналов в вашем регионе.

Запустите автоматический поиск каналов на телевизоре (убедитесь, что антенна включена для типа сигнала) и посмотрите, какие каналы вы сможете принимать

Теперь откройте еще одну банку пива и наслаждайтесь по-настоящему бесплатным телевизором.

Я живу в Ньюмаркете, Онтарио, Канада, в 27 милях (43 км) к северу от Си-Эн Тауэр в Торонто и в 80 милях (130 км) от Буффало, штат Нью-Йорк. С моей антенной из пивной банки я могу принимать 5 каналов HDTV, около 15 аналоговых каналов в приличном качестве, включая один или два канала из США, в зависимости от погоды и времени суток.

С этой антенной Beer Can, прикрепленной лентой прямо к окну, я получил 5 HDTV/цифровых каналов:

А теперь слово предупреждения и отказа от ответственности:

Я никак не связан с Mooshead, Ikea или RCA.
