Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

• Принцип действия печки-буржуйки
• Рекомендации по изготовлению
  • Этап №1 — выбор и подготовка баллона
  • Этап №2 — изготовление и наполнение корпуса
  • Этап №3 — изготовление дверцы и зольника
• Пошаговое фото-руководство
• Как повысить КПД?
• Выводы и полезное видео по теме

Принцип действия печки-буржуйки

Буржуйка — примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Если к корпусу горизонтальной буржуйки приварить дополнительный зольник, существенно увеличится объем топочной камеры. При этом в днище корпуса нужно прорезать продольные отверстия или установить решетку вместо вырезанной из баллона части

Прикрепив к корпусу буржуйки из баллона трубы водяного отопления, самоделку можно эксплуатировать в организации водяного отопления небольшого помещения

Устройство в корпусе печки воздушного теплообменника из круглых или профильных труб превратит простейший агрегат в калорифер, поставляющий теплый воздух

Газовый баллон можно оснастить всевозможными приспособлениями, позволяющими готовить и разогревать блюда как на свежем воздухе, так и в помещении

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой материал из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т. п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки — емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 — изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально.

Галерея изображений

Фото из

Печка-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По параметрам теплотехники она ни чем не отличается от вертикально ориентированного агрегата того же объема

В топливник горизонтальной буржуйки из баллона проще и удобнее загружать дрова, их не нужно колоть на короткие чурки

Печка из вертикально установленного баллона в гараже или бане займет минимум места, не станет мешать передвижению и создавать угрозы ожогов

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, которую можно перемещать в сад, теплицу, возвращать в гараж

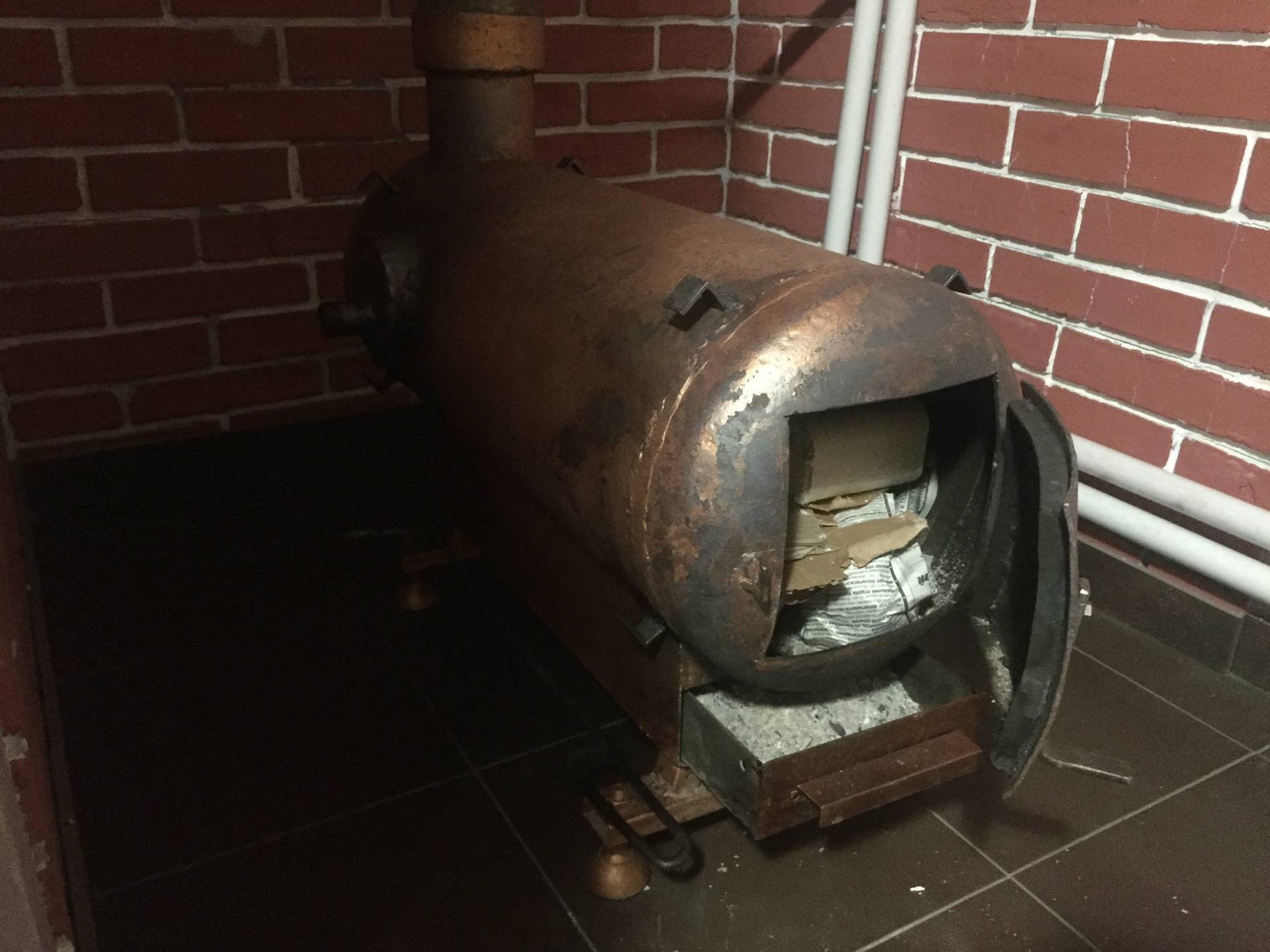

Горизонтально расположенный корпус печки

Преимущества загрузки дров в горизонтальный корпус

Минимум места для установки печи

Переносная буржуйка из мини баллона

Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
2. По разметке следует вырезать круглую деталь.
3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
4. Вырезать отверстия по разметке.
5. Изготовить дверцы.
6. Приварить к передней стенке петли, запоры и навесить дверцы.
7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы — для загрузки и поддувала — делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник — выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении.  Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 — изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант — это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую — для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа — общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик — зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие «штрихи»:

Галерея изображений

Фото из

К прорезанному в верхушке отверстию привариваем патрубок, к которому будет крепиться дымоотводная труба

С удобной для предстоящего использования стороны привариваем петли и навешиваем дверки зольника и топки. Желательно перед установкой обварить обе дверцы металлической полосой по периметру. Это непростая работа, но она сократит поступление дыма из печки в помещение при падении тяги

Собираем дымоходный канал сначала на полу в гараже, чтобы промерить расстояния по факту и скорректировать при необходимости

Собираем дымоотвод, фиксируем его составные части сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через строительную конструкцию и растапливаем печку

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Галерея изображений

Фото из

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД простейшим способом — устроить колпак

Все твердотопливные печки работают по единому принципу. Повысить теплоотдачу можно, устроив дополнительную камеру. Ее мы сделаем из баллона меньшего литража

В установленной на основной корпус камере, сделанной из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри емкости

Поднимаясь сначала вверх, потом опускаясь вниз колпака дымовые газы задерживаются в емкости, отдают тепло стенкам этой камеры, а она передает тепловую энергию в помещение

Обычная печка из баллона в гараже

Заготовка баллона меньшего литража

Установка камеры для дымооборота

Приспособление для увеличения теплоотдачи

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

Печка буржуйка из газового баллона на дровах своими руками

Отопительные системы, работающие на твёрдом топливе, считаются недостаточно практичными, но, с другой стороны, именно они могут стать отличным решением, если необходимо сэкономить деньги. Буржуйка из газового баллона на дровах подходит для тех помещений, которые не нуждаются в постоянном обогреве. Порой возникает необходимость обустроить отопительную систему в загородном или дачном доме.

Основной недостаток данного прибора заключается в его быстром остывании, однако буржуйка из баллона может обкладываться кирпичом для того, чтобы она остывала медленнее. Дабы решить проблему медленного разогрева, можно между кирпичами и металлом оставить небольшой зазор.

Задаваясь вопросом, как сделать буржуйку с газового баллона, нужно понять, устроит ли Вас такой отопительный прибор, или потребуется искать другое решение. Буржуйка из газового баллона своими руками – – далеко не самый сложно конструируемый агрегат для опытного мастера. Если хозяин дома решил обустроить подобную отопительную систему, но обладает лишь небольшими знаниями и опытом в теме, то потребуется воспользоваться соответствующей инструкцией.

Буржуйка из газового баллона

В загородных домах и на дачах самодельные буржуйки из газового баллона – не редкость. Несмотря на то, что такая печь пользовалась популярностью ещё в первой половине минувшего века, люди до сих пор предпочитают устанавливать их у себя в гаражах или различных помещениях подсобного типа.

Буржуйка из газового баллона на дровах наиболее проста в изготовлении. Если дома имеется ненужный газовый баллон, то можно считать, что корпус печки уже готов – для завершения работ и идеализации в плане завершения процессов потребуется лишь проделать отверстия для зольника, а также отверстие для подкладки дров. Буржуйка с газового балона может быть смонтирована несколькими способами — баллон можно разместить и в вертикальном, и в горизонтальном положении (чаще всего люди предпочитают использовать горизонтальную схему).

Печка — буржуйка из газового баллона, чертежи для изготовления которой важны, должна производиться последовательно. Первым делом, необходимо отрезать верхнюю часть баллона. Внутрь потребуется установить колосниковую решётку (арматурный прут сгибается «змейкой»). Колосники устанавливаются в ёмкость, после чего привариваются. Для изготовления передней части берётся лист стали, на поверхность которого наносят контур, по диаметру равный наружному контуру баллона.

После того, как деталь будет вырезана внутри круга, нужно будет отметить два прямоугольных отверстия (первое будет использоваться для подачи твёрдого топлива, а второе необходимо будет разместить под поддувалом). Отверстия вырезаются с помощью болгарки, а завесы, на которые крепятся дверки, привариваются к крышке.



Когда конструкция будет готова, её нужно приварить к баллону. В задней части устройства обустраивается дымоход (форма и размер подбираются по ориентации на предпочтения хозяина), который выполняется из металлической трубы.

Делаем буржуйку своими руками

Буржуйка из газового баллона на дровах изготавливаться может самостоятельно. Во время её изготовления надо придерживаться некоторых правил. Поскольку баллон является закрытым пространством, необходимо создать условия для нормального горения дров. Потребуется обеспечить оптимальный воздушный приток, а также отток дыма (к слову, за приток воздуха будет отвечать поддувало печки).

В крышке отсека для сбора отходов горения можно сделать специальные отверстия (если этого не сделать, то крышку придётся открывать периодически). Буржуйка с газового балона должна быть оснащена дымоходом, который потребуется сделать максимально качественно.

Усваивая тематическую информацию, можно отметить, что печка — буржуйка из газового баллона (чертежи показывают, что дымоход, в подавляющем большинстве случаев, не должен иметь прямоугольную форму) может быть не идеальна в плане соблюдения требований. Указанное в скобках в предложении выше условие объясняется тем, что в случае установки прямого дымохода всё тепло будет оказывается снаружи.

Если производится буржуйка из газового баллона своими руками, то необходимо предусмотреть возможность доступа к отдельным компонентам дымохода. Отдельные люди считают, что доступ не всегда необходим, однако альтернативная точка зрения верна – доступ нужен для того, чтобы периодически можно было производить процедуры очищения, так как забитый дымоход будет способствовать уменьшению тяги (это значит, что печка будет греть хуже).

Буржуйки с пропановых баллонов

«Как сделать буржуйку с газового баллона?» – вопрос, который не утратил своей актуальности. У каждого человека в гараже наверняка есть множество ненужных вещей, которые могут пригодиться — нужно всего лишь внимательно присмотреться (среди этих вещей может оказаться и газовый баллон).

Как из пропанового баллона сделать буржуйку – такой вопрос частенько задают в поисковых системах владельцы гаражей или подсобных помещений. Пропановые баллоны лучше всего подходят для этой цели благодаря своим габаритам. 50-литровые баллоны обладают достаточной толщиной для горения дров. Кроме того, баллон весит немного, по причине чего буржуйка из баллона может быть сооружена даже одним человеком.

Перед началом обустройства печки нужно помнить о том, что в баллоне может содержаться газ — постарайтесь выполнить все процедуры по его удалению, чтобы Ваша буржуйка из баллона своими руками была по определению пожаробезопасной.

Поделиться с друзьями:

Собираем новую дровяную печь из баллона с пропаном.

Проект прошлой недели….
У меня есть хорошая угольная буржуйка Atlantic Stove-Works #40, которую я купил за 25 долларов несколько лет назад. Но на самом деле недостаточно поддерживать тепло в гараже внизу, когда на улице очень холодно, а уголь в наши дни ужасно дорог. Маленькая печь, хотя и красивая, не очень эффективно сжигает дрова и не может взять дрова любого значительного размера, чтобы их хватило на более чем 15 минут.

Так что я решил попробовать свои силы и построить что-то, что может сжигать дерево немного лучше. 40-фунтовый баллон с пропаном должен помочь.

Первым шагом является использование холодного долота, чтобы сбить с него предохранительное кольцо верхнего кольца и сохранить его для использования в дальнейшем. Затем убедитесь, что он пуст, и они никогда не бывают пустыми. Поскольку пропан оставляет достаточно остатка, чтобы продолжить выделение газа и создать реальную опасность, если вы подожжете его пламенем или искрой. Оставил клапан открытым снаружи на несколько дней, а затем снял клапан и наполнил его водой. Затем я нарисовал на нем красивый круг и с помощью заточенного набора гвоздей пробил несколько отверстий вдоль отмеченной линии и закончил их сверлом на 1/8 дюйма, чтобы я мог вставить в него всю пилу и отрезать верхнюю часть. .

затем небольшая чистка угловой шлифовальной машиной

Следующим шагом будет изготовление шарнира. Используя заготовку диаметром 3/8 из ведра для металлолома, я вырезал несколько долот подходящей формы и просверлил в них отверстие диаметром 1/2, используя мою дешевую китайскую вертикальную фрезу Harbour-Fright.

… и отшлифуйте сопрягаемые поверхности на насадках, слегка вогнутых, чтобы они соответствовали лицевой стороне газового баллона, совместив все с помощью болта длиной 6 дюймов.

затем …. приварите их дрянным сварочным аппаратом

после небольшой регулировки шарнир работает плавно с минимальным наклоном…

…затем добавил несколько ножек, снова запас труб из моей кучи металлолома,

3 ножки более устойчивы на неровном бетонном полу в гараже. Я также добавил небольшую кромку на стороне ответной части двери, чтобы дать ей возможность приземлиться.

Следующим шагом будет вырезание подходящего отверстия для дымохода печной трубы.

… и, используя предохранительный воротник, который я изначально отрезал от верхней части бутылки, я сделал фитинг соответствующей формы для соединения трубы печи и сварил все это вместе.

Да, мои навыки сварки куриного дерьма палкой не очень хороши, но она герметична и крепко держит трубу печки.

Следующим шагом будет добавление ручки/замка к двери и заслонки для дымохода и, возможно, нескольких вентиляционных отверстий в двери.

10 идей дровяной печи Van для переоборудования вашего дома на колесах

6 июня, 2020 by Sebastian Santabarbara

Я живу в фургоне уже почти три года, и один из этих лет я провел, греясь дровяной печкой в ​​фургоне.

Честно говоря, нет ничего лучше настоящего огня, который согреет вас зимними вечерами. Потрескивающие бревна, тлеющие угли, теплый свет, придающий вашему фургону ощущение уюта. Это то, из чего сделаны мечты!

Мы всегда хотели, чтобы в нашем фургоне был дровяной камин, и это помогало нам оставаться в тепле и комфорте в суровую английскую зиму. К сожалению, нам пришлось убрать наш костер из-за наших планов путешествия по Европе, но у нас всегда будут воспоминания, и мы не жалеем, что установили его.

Если вы подумываете о долгосрочной жизни в фургоне или крошечном домике, то камин — это то, что вам нужно. Просто помни; когда вы греете пальцы ног и наслаждаетесь запеченным на углях картофелем в мундире, это мы подкинули вам эту идею!

Избранное изображение © Brandon Vandulken

Дровяная печь-фургон Идеи для каждого отдыхающего

Что такое дровяная печь-фургон?

Дровяная печь для фургона — это небольшая дровяная печь, которую можно разместить в фургоне.

Это может показаться простым, но есть много факторов, которые необходимо учитывать, прежде чем устанавливать что-то, в котором находится целая куча раскаленных углей.

Печи-фургоны, или, как их чаще называют, дровяные горелки, могут быть разных форм и размеров. Тип, который вы решите включить в свою сборку, несомненно, определит, какие приспособления вам нужны, но мы вернемся к этому через минуту.

Безопасна ли их установка?

Если все сделано правильно, дровяную печь-фургон можно безопасно установить без профессиональной помощи. Вам нужно будет убедиться, что вы правильно укомплектовали свой фургон и удалить все легковоспламеняющиеся материалы из непосредственной близости.

Чтобы узнать больше о том, как установить огонь в сборку вашего автофургона, ознакомьтесь с нашей электронной книгой «Как построить автодом»!

Что мне нужно?

• Огонь . Это, наверное, очевидно, но для разных стилей нужны разные дымоходы и соединительные детали.
• Дымоход . Если есть возможность, выбирайте дымоход с двойной изоляцией. Таким образом, у вас будет меньше теплопередачи на другие материалы вокруг вашего огня. Вы можете использовать что угодно, от выхлопных труб до гигантских дымоходов с суперизоляцией.
• Соединительные детали – иногда вам может понадобиться тройник или колено, чтобы соединить дымоход с камином. Сделайте свое исследование перед покупкой.
• Обшивка высокой плотности — своего рода резиновый дорожный конус, который устанавливается над дымоходом и крепится болтами к фургону.
• Противопожарный герметик и веревка . Любые отверстия, которые вы проделываете в своем фургоне, необходимо заполнить огнеупорной веревкой и герметиком. Помните, что вы пытаетесь предотвратить распространение тепла от этого дымохода на другие части кузова или крыши вашего фургона.
• Основание из камня/плитки . Вам понадобится что-то жаростойкое, на чем будет стоять огонь. Камень или плитка великолепны, так как это плотные материалы, но просто помните, что они увеличат общий вес вашего фургона.
• Hardibacker – Огнеупорная доска для камина.
• Крышка от дождя – Предотвращает попадание дождя в дымоход.
• Краска для печи – Краска, устойчивая к высоким температурам, если вы делаете горелку самостоятельно.

Что такое многотопливная печь?

Двухтопливная или многотопливная печь — это устройство, которое может сжигать дрова и уголь. Некоторые устройства также могут сжигать природные материалы, такие как торф, без засорения.

Обратитесь к производителю или внимательно изучите любые списки в Интернете, чтобы узнать, что именно вы можете сжигать в своем огне. И запомни; всегда используйте бездымное топливо, когда это возможно.

Законна ли дровяная печь Van?

Вы можете установить дровяную печь на узкой лодке или в пастушьей хижине, поэтому нет никаких причин, по которым вы не можете включить дровяную печь-фургон в свой передвижной дом.

Единственная проблема, с которой вы можете столкнуться, это получение страховки для долгосрочного путешествия по Европе. Если вы находитесь в Штатах и ​​живете в фургоне, то у вас не будет никаких проблем.

Если вы читатель из Великобритании, то есть компании, которые застрахуют вас для коротких поездок по Европе, и другие, которые застрахуют вас до тех пор, пока вы сможете доказать, что ваш костер не закреплен и может быть удален.

Просто проведите исследование и убедитесь, что вы, ваша семья и ваше имущество защищены на случай худшего.

1. Печь с двойной дверцей

Печь с двойной дверцей — это квинтэссенция печи для любого образа жизни. Это вызывает в воображении образы уютной жизни в хижине или загородной жизни, и смотреть, как танцует пламя, гораздо интереснее, чем многие вещи по телевизору.

Печи с двумя дверцами можно поднимать довольно широко, и их легко привинтить к каменному основанию для жизни в пути. Дымоход находится сверху, поэтому вы можете расположить печь как можно ближе к стене, сохраняя при этом безопасный зазор.

Единственным недостатком использования этой горелки в качестве дровяной печи-фургона является то, что она довольно громоздкая, и кусок камня, который вы должны использовать под ней, вероятно, тоже будет тяжелым.

Если вы подумываете о переоборудовании школьного автобуса или наземного транспортного средства, то этот стиль точно вам подойдет!

Мы видели много кубических мини-печек в кемперах, особенно в Mercedes Sprinter Conversions. Кубический мини имеет размеры 11″ x 12″ x 10,5″ и может производить до 14 000 БТЕ. Этого достаточно, чтобы нагреть дом на колесах длиной до 40 футов!

При таких размерах эту штуку можно было безопасно починить где угодно. Более того, верхняя часть устройства идеально подходит для разогрева пищи или кипячения чайника.

С кубическим мини-домиком вам не нужно жертвовать массами площади пола, и вы по-прежнему можете использовать сухое, испаряющее влагу тепло, которое исходит от горящих дров и бездымного угля.

Мне действительно следовало бы назвать это «горелкой для палочек», потому что я не уверен, что вы сможете поместить внутрь настоящее полено.

Тем не менее, ни на секунду не думайте, что эта дровяная печь для фургона не сохранит ваш дом в хорошем состоянии, как только термометр упадет ниже 0. Их дешево купить, и они сэкономят вам чертовски много на счетах за отопление. если вы привыкли греть дизельный обогреватель всю ночь.

Еще одна миниатюрная горелка высотой 12,5 дюймов. Это отличный вариант, если вы планируете установить камин на столешнице или приподнять над землей, чтобы вы могли чувствовать, как тепло течет прямо к вашей кровати. 9№ 0004

С диаметром дымохода 1,9″ это горелка, для которой вы ожидаете использовать выхлопную трубу или аналогичный продукт.

Помните, всегда покупайте самый безопасный дымоход на рынке. Альтернатива — улететь в огненном шаре, а этого никто не хочет!

4. Хоббит

Итак, я, возможно, изначально включил эту дровяную печь-фургон в наш список, потому что она называется «Хоббит», и я люблю ВК. Однако, поскольку я это понял, я придумал несколько на самом деле причины, по которым этот стиль и форма идеально подходят для кемпера.

Эта печь с одной дверью и отделением для зольника похожа на старшего брата кубической мини-печи. Он идеально подходит для больших фургонов и скули и имеет приятное поперечное сечение в верхней части, которое идеально подходит для приготовления пищи.

Ноги тоже видишь? Они поставляются с предварительно установленными болтовыми креплениями для надежного крепления этой вещи к вашему фургону или автофургону. Аккуратно, верно?

Эти особые чугунные печи от Salamander Stoves также представлены в различных цветах. Думаю, Бильбо и Фродо были бы горды сидеть перед одним из них.

5. Горшок

Наша следующая дровяная печь-фургон — еще одна вечная классика, которую вы, возможно, видели, бродя по Интернету.

Буржуйки — лучший друг повара, работающего вне сети. Поставьте чайник или сковороду сверху, разложите по краю другие продукты для приготовления пищи и даже бросьте внутрь пару пожаробезопасных стручков картофеля в куртке, пока вы этим занимаетесь.

Как и блок с двумя дверями в начале нашего списка, горелка с пузатым животом потенциально может быть более тяжелым вариантом в зависимости от того, какой размер вы выберете. Этот конкретный блок, который мы нашли, весит 70 кг, что не совсем то, что вы бы назвали «легким».

Тем не менее, если вы стали минималистом в остальной части своей сборки и действительно хотите поговорить, то вы не ошибетесь с большим животом!

6. Горелка для газового баллона

Если вы предпочитаете более творческий подход, эта адаптированная горелка для газового баллона поможет разжечь очень красивый огонь. Он сделан из пустой бутылки из-под бутана и имеет сварные ножки, дверную фурнитуру, воздухозаборник и многое другое.

В мире существует множество различных типов газовых баллонов. То, как вы спроектируете из них горелку, может быть полностью предоставлено вашему воображению (как доказывает последний пункт в нашем списке идей для дровяных печей).

Я знаю, что это должно быть само собой разумеющимся, но ПОЖАЛУЙСТА, убедитесь, что ваш газовый баллон пуст, прежде чем вы начнете возиться с электроинструментами и сварочным оборудованием. Отнесите его к профессионалу, чтобы убедиться, что он полностью свободен от газа, если вам нужна дополнительная уверенность.

Никто не будет смеяться над вами, если вы не знаете, как проверить, и это может просто помешать вам взорвать себя!

7. Вертикальная плита

Далее идет еще одна переделка газового баллона, но на этот раз мы рассматриваем резервуар гораздо большего размера. Трудно поверить, что это мог быть баллон с пропаном до того, как его вырезали и закрасили, и конечный результат выглядит очень красиво!

Некоторые люди говорят, что передний угол фургона — пустая трата места. Я не могу придумать ничего лучше, чем эта горелка для бутылок, чтобы заполнить это пространство!

Во многих отношениях это устройство поможет вам сэкономить место, несмотря на то, что оно больше. Вам не нужно беспокоиться о том, чтобы иметь отдельное место для хранения ваших пожарных инструментов. Кольца и ручки отлично подходят для сушки мокрых полотенец и нижнего белья.

Туда же можно повесить и кастрюли!

Совершенно очевидно, что эта вертикальная печь не будет работать в маленьком фургоне. Но мы могли видеть, как эта штука занимает почетное место в конюшне или грузовике. Что вы думаете?

8. Mini Stack

При цене около 5500 долларов керамическая плита Mini Stack не из тех, на которые стоит обратить внимание, если вы строите с ограниченным бюджетом.

Тем не менее, это довольно крутой (каламбур) продукт. Вы получите мощность 6 кВт при размере дидди 560 × 580 × 1070 мм, что очень впечатляет! №

Деревянные ножки этих горелок из огнеупорной глазурованной керамики являются классикой древней традиции Кастелламонте. Вы также обнаружите, что они являются неотъемлемой частью всей линейки Mini Stack. 9№ 0004

Эти конфорки доступны в 6 цветах (глянцевые или матовые), чтобы дополнить интерьер вашего дома. Я думаю, они будут великолепно смотреться в современном маленьком экодоме или пастушьей хижине!

9.

Ракетная горелка

Нет, это не приведет вас в атмосферу. Тем не менее, он согреет вас во время путешествия зимой. Это также предоставит место, чтобы приготовить прекрасный «чашка чая», если вы отдыхаете с семьей в Северной Англии.

Это устройство представляет собой «загрузочную камеру», прикрепленную к вертикальному дымоходу. Вы можете сжигать древесные гранулы, ветки, кору и другие лесные находки в ракетной горелке.

Кроме того, при весе всего 16 кг он достаточно легкий, чтобы носить его на короткие расстояния и использовать в большинстве мест.

Как вы могли догадаться по картинке, это устройство не предназначено для использования внутри вашего фургона. Тем не менее, это подходящая альтернатива для владельцев кемперов, у которых нет места для дровяной печи в фургоне.

Просто поднимите эту горелку из фургона и наслаждайтесь преимуществами копченых на дровах тостов и приготовления пищи на открытом огне, где бы вы ни находились!

10.

Горелка Вейдера

Помните, я говорил, что вы можете дать волю своему воображению при разработке дизайна горелки?

Эта плита Дарта Вейдера обязательно должна быть у любого фанатика «Звездных войн». Теперь вы можете готовить, используя темные силы силы, когда зовет голод!

Описанный выше блок предназначен для использования вне помещений, но нет никаких причин, по которым вы не могли бы адаптировать фитинг дымохода для работы с дымоходом с двойной изоляцией для использования в качестве дровяной печи-фургона.

Нам очень нравится, как пламя оживляет глаза! Я бы хотел, чтобы у меня все еще был тот халат Оби-Вана Кеноби, который был у меня в детстве!

Ознакомьтесь с инструкциями, чтобы узнать, как сделать свой собственный!

Больше контента от команды

Van Clan!

• Ознакомьтесь с этими простыми рецептами приготовления кемперов.
