Как сделать короб для дымохода на крыше

Короб для дымохода: виды и особенности монтажа

Автономное отопление, будь то дом в несколько этажей или небольшая баня, требует грамотно установленной трубы дымоотвода. От того, насколько правильно она смонтирована, зависит безопасность и эффективность всей системы отопления.

Одной из важнейших составляющих сложной конструкции дымоотведения является короб для дымохода. Его можно самостоятельно установить при готовой крыше или предусмотреть такую возможность на этапе строительства.

Зачем нужен короб для дымохода

Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу. Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.

На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.

Задачи, которые решает сооружение короба для дымоходной трубы:

Обеспечить изоляцию от перепадов внешней температуры.
Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
Защитить участок над крышей от атмосферного воздействия.
Украсить дымоход, создавая визуальную целостность кровли и трубы.

Обратите внимание! Кроме правильно установленного короба, на эффективность печной тяги и долговечность дымоотвода влияет конструкция самой трубы, природа топлива.

Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.

Разновидности коробов

Наиболее распространены короба для дымоотводов из металла. Используют оцинкованную сталь или нержавейку, как самый долговечный материал. Готовые короба из оцинкованного железа можно приобрести с пластиковым защитным покрытием разных цветов, что расширяет эстетические решения дымоотвода.

Для изготовления защиты печной трубы используется гофрированная труба из нержавейки. Она легко повторяет особенности изгибов кровельного материала. Толщина используемого металла при этом 0,45-1 мм. Для самостоятельного устройства короба тонкий металл является удобным материалом в работе.

В сочетании с минеральной ватой в качестве утеплителя, металлические короба можно назвать универсальной конструкцией для защиты трубы любой конфигурации.

Более специфическими являются следующие короба:

Деревянные – используют для закрытия кирпичных (квадратных или прямоугольных) дымоотводов. Монтируют самостоятельно. Требуют установки дополнительного внешнего защитного кожуха из металла или пластика.
Гипсокартонные. Короб из огнеупорного гипсокартона может быть установлен как на металлическую, так и на кирпичную или асбестовую трубу.
Штукатурка. Защитное оштукатуривание применяется для дровяных или угольных печей с кирпичными дымоходами. Для чердачного помещения достаточно боров (горизонтальный участок по чердаку) оштукатурить и побелить. Участок дымоотвода на крыше защищают металлическим декоративным коробом.

Обратите внимание! Если кровельный материал является горючим (например, ондулин), то защиту следует устанавливать с искроуловителем. В домах, где имеется русская печь, боров выполняет функцию искрогасителя + дополнительно снижает влажность чердачного помещения.

Особенности установки трубы

Для того чтобы правильно смонтировать защитный короб на печную трубу, следует понимать как работает система, каковы особенности установки различных видов труб и на каком участке дымохода можно обойтись без дополнительной защиты.

Существуют следующие правила установки трубы и ее изоляции:

Кирпичная труба устанавливается с опорой на отдельный фундамент и не имеет привязки к потолочному перекрытию или кровле.
Дополнительная фиксация высокой (выше 1,5 м) конструкции дымоотвода осуществляется растяжками, которые крепят отдельно от строения.
Расстояние от тела трубы до материалов перекрытия не должно быть меньше 15 см. Для металлических дымоходов минимальное расстояние 25 см.

Стыковые соединения конструкции трубы не должны находиться в зоне прохождения перекрытий. Если стык дымоотвода совпадает, то трубу укорачивают снизу и наращивают сверху, смещая цельный участок на область перекрытия.
Кирпичные дымоотводы эффективны только для классических печей на природном твердом топливе. Для печей медленного горения, газовых такие трубы быстро разрушаются агрессивными химическими соединениями, которые образуются в них в процессе топки. Для таких печей лучшим выбором является металлический сэндвич.

Правила вывода трубы на крышу:

Вывод не далее 1,5 м от конька – высота трубы достаточна 0,5 м.
Вывод на расстоянии от 1,5 м до 3 м от конька – верх дымоотвода может находиться на одном уровне с коньком крыши.
Вывод трубы на расстоянии более 3 м от конька – здесь высота трубы рассчитывается исходя из соотношения: угла между горизонтальной линией от конька и прямой, соединяющей верх трубы с коньком крыши, составляет 10 градусов.

Обратите внимание! Печная тяга сильно зависима от высоты трубы и ее расположения относительно конька крыши. Белое пламя свидетельствует об излишней тяге, теплое оранжевое – о недостаточной.

Особенности монтажа различных кожухов

Установка короба для дымохода начинается с пропила 2 отверстий: в перекрытии потолка и в кровле. Пропил в перекрытии делают квадратным, исходя из размеров необходимой минимальной дистанции между стенкой трубы и материалом перекрытия. Пропил в кровле будет прямоугольным, с равной проекцией на нижнее отверстие.

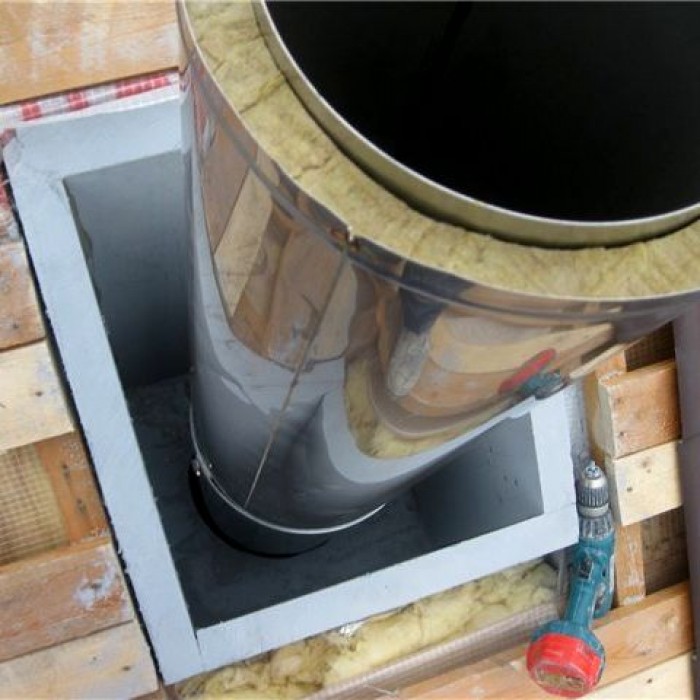

Для изоляции трубы на пропил изготавливают металлический короб. Его вырезают ножницами по металлу, с захлестом (5 см) в виде буквы «П» на внешнюю часть потолка и пол чердачного помещения.

Вырезают две крышки по размеру короба с отверстием для трубы.

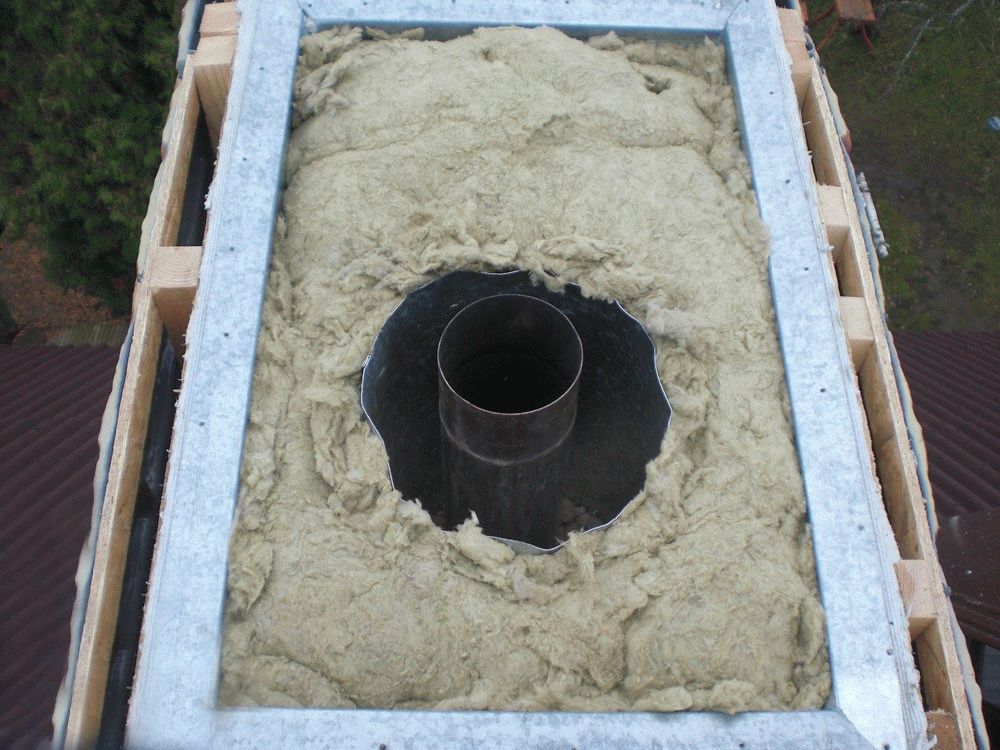

Внутреннюю полость короба заполняют негорючим изоляционным материалом. Чаще используют минеральную (базальтовую) вату.

Далее, по длине чердачного отрезка дымохода, монтируют защитный кожух из гипсокартона (негорючего), железа или деревянный.

Выход на кровлю (крышную разделку) обустраивают посредством системы защитных фартуков и галстуков (для кирпичной трубы) или специального кожуха для металлического дымохода.

Крышная разделка для кирпичной трубы

Монтаж утеплителя и гидроизоляции на кирпичную трубу выполняется следующим образом:

Устанавливают на трубу каркас из металлопрофиля. Профиль крепят дюбелями.
На толщину профиля трубу покрывают теплоизоляцией.
Поверх теплоизоляционного слоя крепят сетку для штукатурки.
Конструкцию штукатурят и покрывают декоративной плиткой или готовым металлическим кожухом.
В нижней части участка трубы над крышей устанавливают гидроизоляционную конструкцию.

Для этого:

В нижней части трубы по периметру штробят болгаркой паз.
Вокруг трубы крепят прилегающие планки, закрепляя верхний загиб непосредственно в пазы. При монтаже сохраняют нахлест верхних планок на нижние.
Части планок, лежащие на кровле, крепят к обрешетке саморезами.
Все стыки промазывают герметиком.
Укладывают кровлю.
Устанавливают верхние фартуки, соблюдая принцип «верхний фартук на нижний».
Верхний фартук трубы заводят под черепицу или под сам конек.

Крышная разделка для металлической трубы

Утепление и гидроизоляция металлических труб упрощаются тем, что продается много готовых к установке конструкций. Существуют специальные трубы-сэндвичи, которые изначально идут с двойной стенкой и слоем теплоизоляции.

Для защиты от влаги на круглые металлические дымоотводы производят специальные полимерные насадки, которые достаточно вырезать по диаметру, надеть на трубу и закрепить основание на кровле. Для рифленой кровли насадку следует выбирать с гибким основанием.

Самостоятельно крышную разделку для металлической трубы можно изготовить из листовой оцинковки. Для этого вырезают конус, верхнее отверстие которого чуть больше диаметра трубы. Конус заклепывают по стыку и надевают на трубу. Под него устанавливают гибкий фартук-основание, сохраняя принцип «нижний лист под верхний».

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится вверху и внизу страницы), отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Путеводитель по дымоходам | Домостроение

Дымоходные системы не только придают дому особый характер, но и необходимы, если вы планируете насладиться уютом дровяной печи. Это руководство объяснит все, что вам нужно знать о дымоходах и дымоходах, а также о том, как убедиться, что ваши дымоходы работают в полную силу.

Почему у нас дымоходы?

Хотя дыры в крышах и стенах древних домов являются свидетельством того, что наши предки знали, как важно выводить дым из своих домов, дымоходы не получили широкого распространения до времен Тюдоров, и даже тогда, только высшими классами, с более простыми людьми, которые вынуждены мириться с задымленными комнатами.

Даже когда использовались дымоходы, они были крайне неэффективными и часто опасными, поскольку были сделаны из плетня и мазни и восприимчивы к возгоранию. К 1710 году все глиняные дымоходы в Англии было приказано перестроить из кирпича.

Тем не менее, плохое понимание тепла и дыма означало, что дымоходы все еще не тянули так, как должны, и только в середине 18-го века, когда такие люди, как Бенджамин Франклин (однажды названный «Универсальный дымовой доктор», ), Чарльз Уилсон Пил и Бенджамин Томпсон — позже известный как граф Рамфорд — участвовали в том, чтобы ситуация улучшилась.

Граф Рамфорд изобрел камин и дымоход, предназначенные для уменьшения дымового загрязнения в Лондоне. Новый камин Рамфорд отражал тепло обратно в крышу, а дымоход был встроен в стену.

Сегодня мощные дымоходы снова в моде, как в этом новом доме в стиле амбара от Hall + Bednarczyk Architects (Изображение предоставлено Саймоном Максвеллом)

Как работают дымоходы?

Джонатон Гринол из Clearview Stoves говорит: «Вы можете запустить плохую печь на хорошем дымоходе, но не хорошую печь на плохом дымоходе. Вот насколько важно, чтобы дымоход работал правильно. Во-первых, вам нужно знать, что заставляет дымоход делать свою работу. Другими словами, почему дым поднимается в трубу, а не уносится в комнату? »

Восходящее движение воздуха и дыма в дымоходе известно как тяга . Тяга возникает из-за того, что горячие газы менее плотны, чем холодные. Нагретые газы в дымоходе легче воздуха в атмосфере и поэтому втягиваются в него.

Логика предполагает, что более высокий дымоход дает большую тягу из-за того простого факта, что в нем обычно больше этого горячего и легкого газа, что создает больше восходящего потока. Однако повышенная тяга, присущая более высокому дымоходу, как правило, компенсируется большим трением в дымоходе и тенденцией газов терять свое тепло при подъеме.

Очень грязный высокий дымоход с грубой облицовкой и плохой изоляцией и возможными утечками воздуха может быть менее эффективным, чем более короткий дымоход с хорошей конструкцией.

Другой физический факт оказывает влияние — хотя и в меньшей степени — на характеристики дымохода. Когда воздух проходит через конец трубки, в конце трубки создается падение давления. Этот принцип был впервые обнаружен итальянцем Г. Б. Вентури почти 200 лет назад и является принципом, по которому большинство карбюраторов впрыскивают бензин в воздушный поток. Ветер, дующий над дымоходом, имеет аналогичный эффект, усиливая сквозняк.

Для того, чтобы дымоход работал хорошо, требуется хороший поток воздуха и чтобы дымоход поддерживал как можно более высокую температуру, поэтому существуют строгие строительные нормы и правила в отношении конструкции дымохода.Например, важно, чтобы дымоходы были изолированы, поскольку это сохраняет дым теплым и снижает вероятность его конденсации в виде отложений смолы. Это особенно важно для дровяных печей, поскольку они горят холоднее угля.

Разъяснение терминов по дымоходу

Дымоход: Пустота, через которую продукты сгорания удаляются в атмосферу
Вкладыш дымохода: Материал, из которого формируется дымоход внутри дымохода
Дымоход: A металлическая труба, используемая для подключения прибора к дымоходу
Дымоход: Конструкция, окружающая один или несколько дымоходов
Вывод дымохода: Другое слово, обозначающее горшок, колпак или другой метод отделки верха дымохода

Типы дымоходов

Термины «дымоход» и «дымоход» часто путают. Дымоход — это рабочая часть дымохода, которая выводит продукты сгорания вверх и в атмосферу, в то время как дымоход представляет собой конструкцию, построенную вокруг стержня из глины или бетонных вкладышей дымохода, заканчивающуюся горшком (см. Анатомия дымохода ниже. ).

Дымоходы подразделяются на «классы».

Дымоход класса 1 обычно используется в домах, построенных до 1960-х годов. Они состоят из кирпичной кладки, расположенной либо на внутренней, либо на внешней стене и содержащей несколько дымоходов для нескольких пожаров (хотя у костров не может быть общего дымохода).Этот тип дымохода может использоваться со всеми типами твердотопливных топок и печей, а также с газовыми каминами. Им потребуется футеровка только в том случае, если они не пройдут испытание на дымность.
Класс 2 Системы дымоудаления (диаметр 5 дюймов) часто встречаются в домах, построенных с 1960-х годов. Они состоят из металлической трубы, проходящей через дом, но могут использоваться только с некоторыми типами газовых каминов. Системы класса 2 (сборные) состоят из прямоугольной полой полости, сделанной из бетонных или глиняных блоков, которая поднимается по полости стены к коньковому вентиляционному отверстию или металлическому выходу дымохода на крыше.Их можно использовать с узкими газовыми каминами.
Сбалансированные дымоходы: Сбалансированный дымоход выходит из задней части газового камина и получает воздух для горения снаружи и, в свою очередь, выводит продукты сгорания через тот же дымоход
Вентилируемые дымоходы по внешнему виду похожи на сбалансированные дымоходы, но воздух для сжигания забирается из помещения, в котором они установлены. Они имеют электропитание и могут располагаться вдали от внешней стены. Оба варианта — хороший выбор там, где нет пригодного дымохода

Большинство дымоходов, как в этом современном каменном доме в Аргайл и Бьют, построены из блоков и могут быть облицованы различными материалами — обычно каменной или кирпичной кладкой (Изображение предоставлено John Need)

Материалы для дымохода

Дымоходы и дымоходы доступны в различных материалах, включая нержавеющую сталь, бетон, пемзу, глину или керамику и пластик. Бетон, пемза, глина или керамика все вместе известны как «каменные дымоходы».

Пластиковые дымоходы можно использовать только с низкотемпературными конденсационными приборами, а некоторые дымоходные системы и футеровки из нержавеющей стали предназначены только для использования с газовыми приборами. Однако системы дымоходов из глины и пемзы подходят для использования с деревянными, многотопливными, масляными и газовыми приборами.

Заводские системы дымоходов из пемзы, глины и керамики можно модернизировать, но они, как правило, предназначены для новых построек, поскольку для них требуется фундамент, а их строительство лучше всего доверить квалифицированному каменщику.

Анатомия дымохода

NB: На приведенной ниже схеме изображен каменный дымоход с одним дымоходом. На самом деле дымоход может содержать более одного дымохода, и его тип определяется требуемым теплопроизводящим устройством. Чтобы открыть старый дымоход, дымоход должен быть прочищен и осмотрен профессиональным трубочистом и, возможно, переоборудован в соответствии с правилами.

ДЫМОХОД Подкладка: Испытаных огнестойкий материал, который выравнивает внутри дымовых , как правило, изготовлен из огнеупорного бетона или непроницаемой глины, но иногда металла.Все дымоходы должны быть построены с футеровкой для защиты кладки от дымовых газов, из которых футеровка также улучшает поток. Нередко старые дымоходы облицовывались известковым раствором при возведении дымохода, но многие из них вообще не облицовывались. Есть два типа лайнера: класс 1 (твердое топливо) и класс 2 (газ).
ДЫМОХОД: Вертикальная труба или воздуховод, обеспечивающий безопасный путь для тепла, дыма и других побочных продуктов горения вдали от камина.Находится внутри дымохода. Дымоходы должны быть достаточно высокими, чтобы обеспечить достаточную осадку — в большинстве случаев около 4,5 м.
СОЕДИНИТЕЛЬ ДЫМОХОДА: Подключает камин к дымоходу . Изгибы не должны превышать 45 °, чтобы их можно было подметать чисто.
ДЫМОВАЯ КАМЕРА: Пространство непосредственно над заслонкой , где дым «собирается», прежде чем попасть в дымоход .

(Изображение предоставлено:.)

ВПУСКНОЙ ВОЗДУХ ДЛЯ СГОРАНИЯ: Для безопасного сжигания топлива в огонь должен подаваться воздух извне дома; это входное отверстие регулирует количество воздуха, подаваемого для горения.
СЕРДЦЕ: Основание, изолирующее выделяющий тепло прибор от людей и горючих предметов. Толщина пода зависит от прибора.
Firebrick: Laid кладки огнеупорного кирпича, образующая задние и боковые стенки камина. Огнеупорные кирпичи изготавливаются из керамического материала, который в первую очередь выдерживает высокие температуры.
СОБРАНИЕ: Узкое отверстие между выпускным отверстием камина и дымоходом , над которым обычно располагается заслонка , для улучшения тяги и снижения давления в дымовой камере .
ДЫМОВАЯ ПОЛКА: Горизонтальная поверхность непосредственно за заслонкой камина для предотвращения тяги вниз. Это также помогает дымоходу втягивать дым в дымоход .
ДЕМПФЕР: Также называется «горло». Поворотная или сдвижная металлическая заслонка в дымоходе , которая регулирует величину тяги, предотвращая чрезмерные отклонения. Он также может закрыть камин снаружи дома, предотвращая потерю воздуха, когда камин не используется.Иногда находится на приборе.

Важность соотношения

Чтобы открытый камин функционировал должным образом, а дымоход тянул, соотношение между дымоходом и камином должно быть точно правильным. Дымоходы высотой более 6 м, как правило, должны занимать не менее 1/7 — 1/8 площади камина, например дымоход диаметром 225 мм (9 ″) будет поддерживать проем камина размером примерно до 550 x 550 мм (22 ″ x 22 ″) (см. Строительные нормы J 2.2.)

Для бунгало соотношение должно быть уменьшено до 1/6 .

Основным преимуществом сборных коробок для пожаров и дымоходов является то, что соотношения были тщательно проработаны и, следовательно, их правильное функционирование гарантировано.

Если вы строите новый дымоход, обратите внимание на то, что работает для окружающих домов. Они уже будут построены или адаптированы к местным условиям.

При установке футеровки соединения должны иметь наружные выступы вниз. Идея состоит не в том, чтобы убедиться, что весь дым поднимается вверх, если стыки должным образом герметизированы, а в том, чтобы стекающая вода попадала прямо на дно, где она снова выкипит.

Сколько это будет стоить?

Затраты на материалы для нового дымохода начинаются с около 1000 фунтов стерлингов и могут расти по спирали в зависимости от конструкции. Однако, как правило, здесь присутствует значительный элемент труда.

Бюджетный вариант с дровяной печью — сборный дымоход из нержавеющей стали. В то время как в газовых приборах может использоваться одинарный дымоход, в случае твердого топлива необходимо использовать изолированную двустенную секцию дымохода, чтобы предотвратить конденсацию дыма внутри дымохода. Типичные затраты на материалы для семиметрового двустенного дымохода из нержавеющей стали составляют около 1300–1500 фунтов стерлингов. Основными производителями являются Rite-Vent, Poujoulat и SFL.

Керамические двустенные дымоходы — более дорогой вариант и на 30-50% дороже нержавеющей стали. Керамические дымоходы обычно имеют 30-летнюю гарантию (вместо десяти лет для дымоходов из нержавеющей стали). Они рекомендуются для интенсивного использования, особенно с котлами на биомассе.

Сборные дымоходы из пемзы представляют собой очень простой способ построить долговечную изолированную систему дымохода из каменной кладки по цене, аналогичной стоимости дымохода из нержавеющей стали с двумя стенками.Вместо того, чтобы покупать компоненты от нескольких разных поставщиков, эти дымоходные системы поставляются в виде комплектов для облегчения сборки. Здесь стоит обратить внимание на имена Isokern и Anki.

Короче говоря, дымоходы требуют фундамента, а стальные или керамические дымоходы — нет. Если вам нужен традиционный горшок, то вам понадобится дымоход, так как вместо него у дымоходов есть выводы. В то время как дымоходы подходят для любого типа конструкции, дымоходы лучше всего работают с блочной кладкой.

Техническое обслуживание

Основная причина дыма, попадающего в комнату из существующей дымовой трубы, которая когда-то работала, — это заблокированный дымоход.Решение состоит в том, чтобы прочистить дымоход. Недостаточное количество воздуха, поступающего в комнату, также может вызвать обратный удар. Имейте в виду, что традиционно в домах было много сквозняков, а сегодня они часто слишком герметичны для открытого огня.

Если вы не дадите огню достаточно кислорода, он найдет свой собственный, втягивая большие глотки воздуха в дымоход и изрыгивая дым в комнату. При необходимости добавьте вентиляционное отверстие на внешней стене рядом с печью или камином.

Ремонт существующих дымоходов

Многие люди захотят сохранить существующий дымоход и приспособить его для использования с дровяной печью.Вы должны проверить, что дымоход исправен и исправен — трубочист должен помочь в этом.

И теперь стало обычным делом устанавливать гибкие вкладыши дымохода, обычно проталкивая их вниз по существующей дымовой трубе. Гибкая облицовка дымохода, хотя часто и не является необходимой, поможет отводить дым и сделает дымоход более эффективным. Ожидайте, что вы заплатите от 400 до 600 фунтов стерлингов за гибкие вкладыши дымохода, а также за ремонтные работы. Имейте в виду, что вам может потребоваться намного больше работы, чтобы вернуть существующий дымоход в эксплуатацию.

Газовые камины

Большинство газовых каминов можно установить с помощью сквозного дымохода, точно так же, как газовый котел. Вы также можете использовать электрические дымоходы, которые позволяют отводить выхлопные газы по более длинным маршрутам, включая изгибы. Это позволяет разместить газовый камин подальше от подходящей внешней стены.

Спасибо Джонатону Гриноллу и Хелен Дэвис из компании Clearview Stoves за их практические советы относительно дымоходов.

Как сделать колпак дымохода самому

Вода может повредить конструкции; закрытие дымохода крышкой поможет защитить его от повреждения водой.

Заглушка или корона дымохода служит крышей для дымохода. Наклон заглушки позволяет воде стекать из дымохода. Когда вода просачивается в конструкцию дымохода, это может привести к растрескиванию кирпичной кладки. Установка заглушки на дымоход поможет предотвратить повреждение, вызванное водой. Эти заглушки подвергаются сильной нагрузке из-за изменения температуры дымохода и дымохода.Их следует ежегодно проверять на наличие трещин и повреждений.

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится вверху и внизу страницы), отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Издатель InspectApedia.com — Дэниел Фридман .

Установка короба на трубы на крыше. Короб для дымохода: его устройство и назначение

Как это ни прискорбно, но многие частные застройщики, решившие возвести на своем участке баню, забывают о некоторых деталях и мелочах, одной из которых и является короб для дымохода.

Некоторые строители, вообще не знают, о чем речь. А кто-то слышал, но не придал этому большого значения.

Мы решили восполнить этот «пробел» и рассказать для чего необходим короб на дымоходе, ведь правильно построенная баня — это залог долголетия и здоровья ее хозяев.

На самом деле это вопрос довольно сложный, так как коробом называют две конструкции, которые выполняют абсолютно разные функции.

В первом варианте это приспособление для прохода дымовой трубы через кровлю или потолочное перекрытие, а во втором — декоративная составляющая, которая может служить для того чтобы спрятать трубу вентиляции, и дымоход.

Рассмотрим каждую конструкцию по порядку.

Труба дымоотведения может проходить как по помещению, так и за его пределами.

Проход трубы по помещению парилки более целесообразен для большего сохранения тепла, но в таком случае она будет проходить через кровлю. Именно для этого и нужен короб для дымохода.

Благодаря такому устройству, от дымохода к потолочным стропилам, а также к пленкам гидро и пароизоляции, не будет передаваться высокая температура.

Очень неплохо, если отверстие для дымоотведения проектируется сразу при постройке бани. Тогда сразу делается для дымохода отдельная стропильная система.

В зависимости от типа трубы расстояние от ее поверхности до поверхности горючих материалов должно составлять от 15 до 25 см. Тогда достаточно пространство вокруг дымохода заполнить негорючим материалом, таким, как базальтовая вата повышенной плотности, и в этой зоне можно обойтись без дополнительной гидроизоляции.

Важно! Для того чтобы крыша впоследствии не протекала, гидроизоляцию потолочного перекрытия нужно хорошо закрепить по периметру короба к стропилам и дополнительно прижать обрешеткой. Пароизоляция с внутренней стороны помещения также прибивается гвоздями или скобами к стропильной системе, после чего прижимается отделочным материалом.

Таким образом, получается прекрасный деревянный короб дымохода, который изолирует от повышенных температур кровельный пирог или перекрытие в потолке бани, и при этом имеет достаточную гидроизоляцию.

Также существуют и короба из других негорючих материалов, таких как металл или керамика.

Металлическое устройство для изоляции трубы дымоотведения

Это устройство также представляет собой короб, который может быть изготовлен из листового металла, оцинковки и нержавейки, толщиной 1 мм, с отверстием для дымовой трубы посредине.

Эти устройства продаются практически во всех специализированных магазинах или строительных супермаркетах, для различных дымоходов.

Пример декоративного короба

Декоративный короб на дымоход, изготавливается из различных материалов с последующим декорированием.

Благодаря декоративной отделке можно значительно улучшить внешний вид дымоходов, выполненных из металла и кирпича.

Кроме того, в декоративном коробе может проходить вентиляция, труба которой также будет надежно спрятана от посторонних глаз и различных атмосферных явлений.

Если дымоход изготовлен из кирпича, то в таком случае декоративное обрамление для него можно изготовить из гипсокартона. После чего, тщательно поштукатурить и декорировать искусственным камнем, плиткой или изразцами.
Если труба дымоотведения выполнена из металла, то в начале ее нужно обернуть фольгированным теплоизоляционным материалом. Только после этого можно монтировать декоративный короб из гипсокартона и украшать его по своему вкусу.

Важно помнить, что проходное устройство для дымохода бани является очень важным элементом. И от того, как вы его изготовите и установите, будет зависеть пожаробезопасность всей постройки.

На сегодня каркасный дом является, пожалуй, наиболее востребованным типом строения, сочетающего в себе такие замечательные качества, как быстрота возведения, бюджетность строительства, экологичность получившегося здания.

Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.

Но чтобы этот чудесный дом полностью оправдал свое функциональные характеристики, в нем должны быть грамотно устроены и , включая качественно работающий дымоход.

При возведении любого каркасного здания, тем более из деревянных материалов, значимым моментом всегда является правильная разработка проекта, с последующим воплощением его опытными мастерами.

Особая роль при проектировании отводится выбору модели и типа печи, дымохода и короба для него.

Отличная воздушная тяга, полная пожарная безопасность, надежность и прочность строения – все это чрезвычайно важные моменты, необходимые требования к дымоходу в частном доме,
учитываемые при разработке плана строения.

Во время непосредственной эксплуатации уже построенного дома время от времени появляется насущная необходимость почистить дымоход в доме и снаружи. А для этого должен существовать удобный и безопасный доступ к самому устройству для удаления дыма.

В современном строительстве монтаж дымохода в каркасном доме обычно проводят из стали, кирпича или керамики. Выбор материала во многом определяет конечную стоимость готового изделия.

Дымоход в каркасном доме

Из кирпича

Выбор для обустройства дымохода в частном доме является на сегодня наиболее популярным. Это отлично зарекомендовавший себя материал, проверенный временем, доступный по стоимости, надежный и прочный, обладающий хорошей огнеупорностью.

Но не все так замечательно. Труба из этого материала обладает таким колоссальным весом, что под нее требуется отдельный . К тому же поверхность кирпича имеет множество шероховатостей, которые позже станут причиной осаждения и накопления на стенках трубы сажи.

Из стали

Нередко хозяева предпочитают стальные дымоходы внутри домов . Они не обладают отдельными недостатками труб из кирпича: вес их достаточно мал, а монтаж отнимает намного меньше сил и времени. Имеются у стальных труб и недостатки.

Они заключаются в ограничении по t (температуре) дыма: она не должна быть более 500 °С.
Этому правилу довольно трудно следовать, тем более, если речь идет о твердом топливе. Особые требования предъявляются к качеству нержавеющей стали для изготовления дымохода. Если он не соответствует положенному качеству, то труба дымохода будет окисляться и даже прогорать.

Из керамики

Также сегодня нередко встречается применение керамического дымохода в деревянном доме.
Технология его использования носит название сэндвич. Внутренний, начальный слой, обычно выполнен из специальной огнеупорной керамики. Ее важная характеристика – отсутствие острой реакции на вредное (агрессивное) влияние внешней среды.

Следующий слой представлен , в качестве которого обычно применяют .

Завершающий, последний слой, это своего рода упаковка, декоративная оболочка двух предыдущих. Подходящий материал для него – искусственный или натуральный камень.

Этот метод особенно хорош высокой степенью безопасности такого дымохода, а, следовательно, его надежностью и долговечностью. Достаточно высокая стоимость, как самого дымохода дома, так и его монтажа, и его высокий вес являются существенными недостатками.

Устройство из керамики будет легче аналогичного из кирпича, но тяжелее системы из стали нержавейки.

Внешний дымоход

Традиционно всем привычный дымоход находится в помещении, внутри дома. Естественно, что проходя снизу наверх, он как бы пронизывает весь дом, отнимая у него полезное пространство жилища.

Для жилища немалых размеров это не является проблемой, но если они довольно ограничены?

Есть же , например, где ценится практически каждый дециметр площади.

Отличным выходом в этом, да и в других случаях, станет обустройство внешней системы дымохода
.

Через стену он выводится наружу, и идет по внешней стене строения.

Одно из главных преимуществ такого дымохода – отличная тяга, а, следовательно, замечательный КПД системы.

Кроме того, исключена утечка дыма в комнаты, возможность повреждения перекрытий. Наружные системы необычайно просты в обслуживания и профилактике, отложение копоти на стенках бывает несущественным.

Все это обеспечивает их надежность и безопасность. Дополнительные бонусы внешнего дымохода – его низкий вес, отсутствие необходимости устройства фундамента конкретно для него, невысокая стоимость.

Ну и, как было отмечено выше, он не отбирает у помещения жилища полезную площадь.

Порядок монтажа дымохода

При обустройстве дымохода через стену в каркасном доме, вся получившаяся конструкция целиком обрабатывается особыми изоляционными материалами.
Его роль выполняют шлакобетон, волоконные утеплители, и прочие негорючие материалы.

Вверху труба оборачивается изолирующей фольгой из алюминия, надежно крепится стяжками хомутами. Можно сделать проще – использовать сэндвич-дымоходы с утеплением. Устройство их чрезвычайно просто. Грубо говоря, это две трубы отличного диаметра, меньшая из которых вложена в большую. В качестве наполнителя пространства между ними служит утеплитель.

Выбирая наиболее подходящий для своего жилища тип дымохода, нужно помнить, что он будет эксплуатироваться длительное время. Поэтому особое внимание стоит обратить не только на материал для него, но и на прочность и надежность всей конструкции.
Ведь ее пожарная безопасность и эффективность использования будут определяться типом выбранного способа и качеством его воплощения.

Дымоход обеспечивает приток свежего воздуха и вывод продуктов сгорания из помещения, отвечает за естественную тягу печи или газового котла. Установка дымоотвода является обязательным условием для функционирования теплового оборудования.

– это залог комфортного микроклимата и безопасности внутри дома, дачи или бани. В целях экономии можно собрать дымоход своими руками. Важно правильно произвести расчет и соблюдать все существующие нормативы по проектированию и монтажу дымоотводов.

Правила размещения дымохода на крыше

Установка дымохода должна производиться согласно требованиям пожарной безопасности. Основные положения следующие:

На плоской кровле высота трубы не должна превышать высоту крыши более чем на 1 м;
На скатной кровле, при условии размещения устройства менее 1,5 м от конька, труба должна возвышаться над коньком как минимум на 0,5 м;
Если расстояние от конька составляет 1,5-3 м, труба должна быть установлена на одном уровне с коньком;
Труба, расположенная на расстоянии 3 и более метров от конька, должна находиться на расстоянии не ниже 10° от горизонта коньковой части. Варианты размещения внутреннего дымоотвода на скатной крыше изображены на рисунке:

При монтаже устройства рекомендуется установка элементов ревизии для отвода конденсата и очистки конструкции, а также заглушки с конденсатоотводчиком из нержавеющей стали;
Монтаж дымоотвода на высоте не менее 1,5 м от крыши соседних сооружений;
Трубу дымохода высотой более 1,5 м необходимо дополнительно закрепить растяжками. Пример представлен на рисунке:

Если крыша изготовлена из горючих материалов, рекомендуется монтаж на конструкции искроуловителя;
Стыки дымохода не должны совпадать с проходами через потолок, крышу ли стену;
Монтаж колена и тройников необходимо производить таким образом, чтобы они не несли нагрузку от выше располагающейся трубы дымохода;
Горизонтальных участков следует избегать. Их максимальная длина может составлять 1 м.

Выбор дымохода в зависимости от типа отопительного прибора

Монтаж дымохода должен учитывать не только конструктивные особенности крыши, но и тип отопительного прибора, для которого он будет в дальнейшем использован. Для печей и дровяных каминов рекомендуется установка кирпичного дымохода, а вот в случае с газовым оборудованием кирпич не походит, поскольку разрушается под воздействием кислот, содержащихся в дыму. Для газовых котлов лучше всего применять дымоходы из нержавеющей стали.

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.

Этапы возведения дымохода:

Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.

После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка.
Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей.
После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы.
После шейки дымохода кладка опять расширяется — это оголовок трубы.
На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков.
Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид.
Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:

Установка металлического дымоотвода

Существуют различные варианты монтажа металлического дымохода как внутри здания, так и снаружи. Чтобы правильно сделать дымоотвод из металлической трубы необходимо соблюдать некоторые правила:

Диаметр трубы дымохода должен быть равным или превышать диаметр выходной трубы отопительного прибора;
Трубы без утепления используются исключительно внутри помещений;
Если дымоход находится снаружи здания, необходимо утепление трубы, либо применение т.н. дымоходов –сэндвичей;
Ровный вертикальный дымоотвод может использоваться без опорной площадки;
Если конструкция дымового канала имеет изгибы, необходимо усилить ее с помощью опорной площадки;

Для сбора конденсата необходимо устанавливать специальные тройники с заглушками;
В местах прохода конструкции через потолок необходимо использовать элемент «Проход через потолок» и выполнять утепление свободного пространства;
Если дымовой канал проходит через стену, вывод трубы осуществляется под углом 45°. Также понадобится дополнительная изоляция и утепление пространства между стеной и трубой;
В местах прохода дымохода через крышу, используется элемент «Проход через крышу»;
Завершение конструкции выполняется с помощью защитного элемента «Зонт» или «Зонт утепленный»;
Необходимо выполнять утепление всех стыков трубы с помощью термостойкого герметика и хомутов;
Монтаж следует выполнять снизу вверх;
На основную трубу дымохода можно по желанию установить короб.

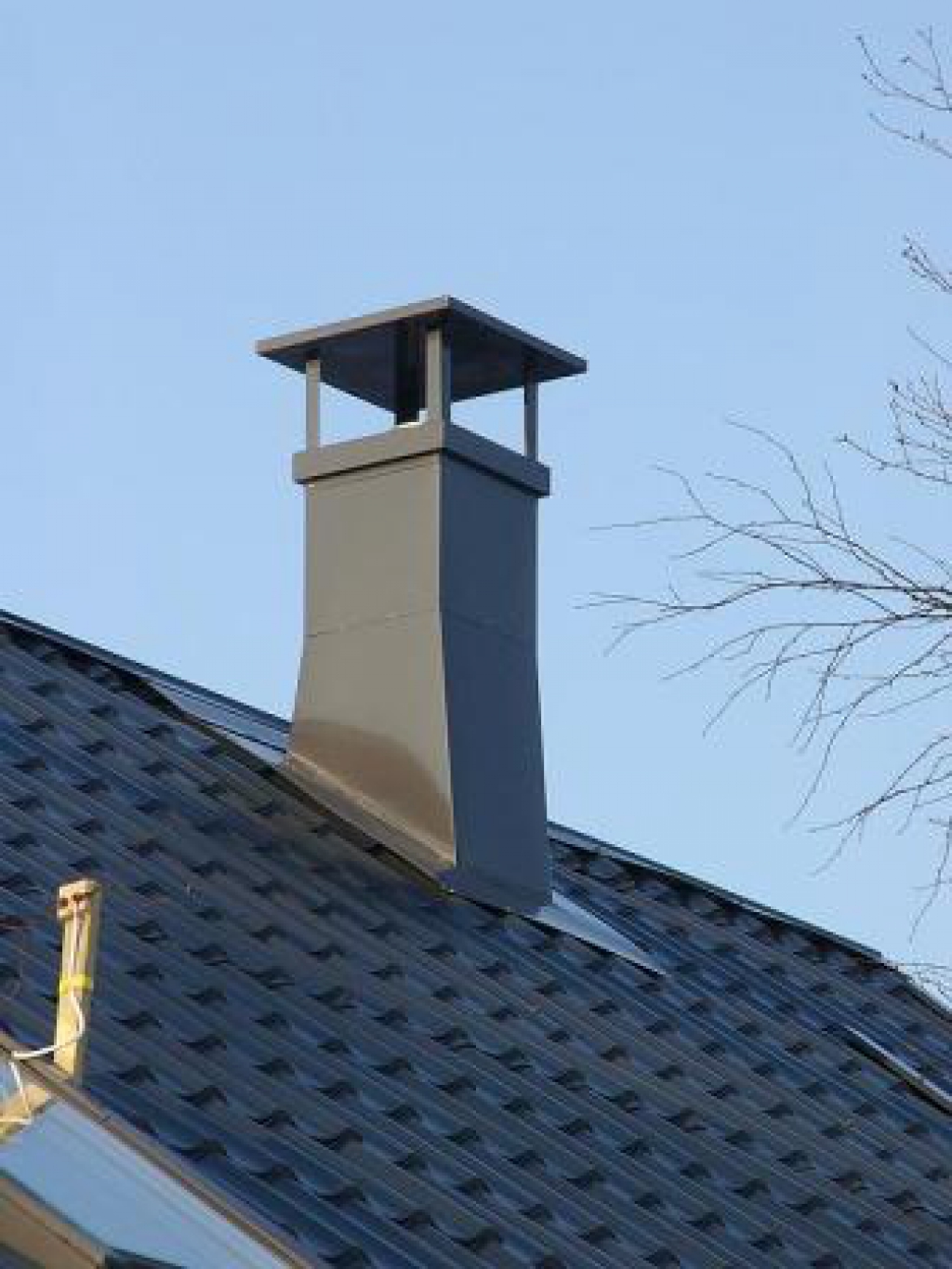

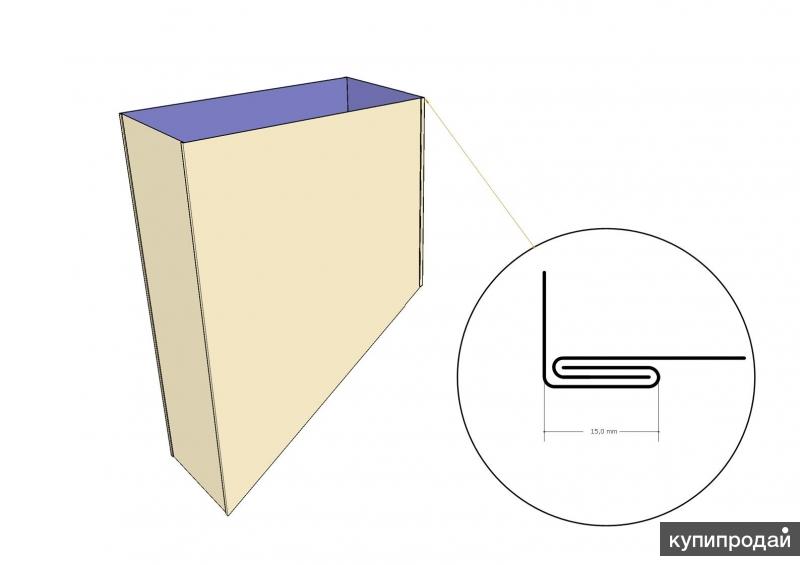

Короб или кожух прикрывает возвышающуюся над кровлей часть дымоотвода и выполняет целый ряд важных технических задач:

Утепление основной трубы, что в свою очередь улучшает тягу;
Укрепление дымохода, в случае, если короб устанавливается на подверженную разрешениям стену дымоотводного канала;

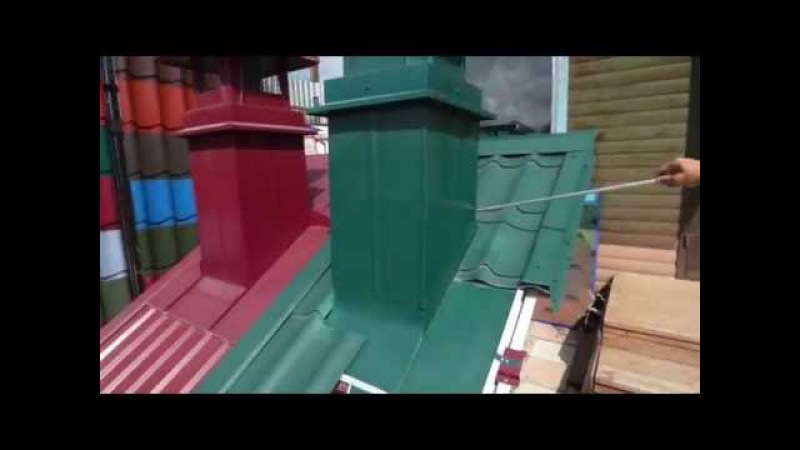

Декоративное оформление. Если на крыше имеется несколько газоходов, короб устанавливается на каждый из них.

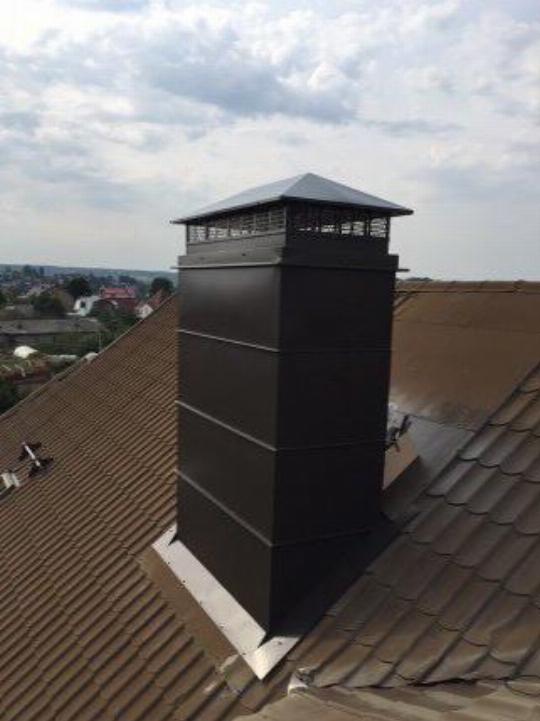

Короб для дымоотвода может изготавливаться из различных материалов, быть цельным металлическим или состоять из элементов профнастила. В случае если на крыше устанавливается короб, зонт монтируется непосредственно на него.

Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Содержание:

Именно с этим вопросом мы и будем сегодня разбираться. Нам предстоит провести сложную работу: научиться осуществлять вывод трубы через крышу бани своими руками.

Если заказывать подобную работу у строителей, то придется выложить немалую сумму. К тому же никто не гарантирует высокого качества работ. Если делать вывод трубы через крышу бани своими руками, то можно контролировать каждый процесс и быть уверенным, что все сделано на славу.

О том, как вывести трубу в бане через крышу нужно думать еще на этапе создания кровли. Такой подход позволит обойтись «малой кровью» и существенно сократит объем работы. По привычке мы начинаем с решения организационных вопросов. Их будет несколько, но от принятого решения будет зависеть дальнейшая работа.

Высота трубы

Как сделать трубу в крыше бани мы рассмотрим немного позже, а пока нужно определиться с ее высотой. При решении этого вопроса можно воспользоваться нехитрым правилом. Его суть заключается в увеличении длины трубы по мере приближения к коньку. Следовательно, возле конька должна располагаться высокая труба, а ближе к краю крыши располагается более низкий дымоотвод.

Чтобы не ошибиться в расчетах и установка трубы в бане через крышу была с первого раза сделана правильно, нужно ориентироваться на следующие параметры:

от трубы до конька меньше 1,5 метра, значит поднимаем трубу над коньком на пол метра;

от трубы до конька от 1,5 до 3 метров, значит труба может находиться вровень с коньком;

от трубы до конька более трех метров, значит верхняя граница трубы должна находиться на 10 градусов ниже точки расположения конька.

Мы выяснили какой высоты должна быть труба в бане, через кровлю ее можно вывести в различных местах. Какую область крыши лучше всего выбрать — этот вопрос будет следующим в нашем разговоре.

Выбор места для вывода трубы

Труба в бане через потолок и крышу не может выводиться в любом месте, которое приглянулось. Есть несколько областей на кровле, которые могут или не могут быть использованы для выведения трубы.

Через конек можно выводить трубу только при отсутствии наличия в стропильной системе коньковой балки. В прочих ситуациях придется выбирать другую область. Преимущества этого способа заключаются в простоте работы, наличии снеговых карманов, что существенно упрощает процессы изолирования. Как установить трубу в бане через крышу и правильно провести изоляцию мы уже совсем скоро узнаем.

В месте внутреннего угла, который образовывается стыками скатных элементов крыши, располагать трубу не стоит. Эта область кровли называется ендовой. В этом районе наблюдается скопление большого количества снега и большой поток дождевой воды, что пагубно влияет на гидроизоляцию.

Вблизи конька рекомендуется делать выход трубы из бани через крышу. Этот вариант наиболее распространенный и удачный.

Близкое расположение трубы к балкам, выход ее в области ендовы или вблизи со скатом требует выполнения монтажа дополнительного колена. Такая конструкция позволит расположить трубу в более подходящем месте.

В случае с односкатными кровлями монтаж трубы дымохода в бане через крышу осуществляется возле верхней точки конструкции.

Основные варианты были рассмотрены, что позволит без особого труда выбрать место для выведения трубы.

Особенности прохождения трубы через изоляцию

Крыши в банях всегда утепляются, что обеспечивает сохранение тепла внутри помещения. Материал, который используется для этих целей, должен быть сплошным и цельным. Проход трубы через крышу в бане нарушает целостность изоляционных материалов, что негативно сказывается на тепло- и влагозащите. Да еще и противопожарные нормы усугубляют ситуацию, поскольку они требуют наличия расстояния от трубы до материалов, склонных к возгоранию, не менее 13 см.

Эту ситуацию необходимо решать таким образом, чтобы помещение было безопасным и теплым. Оптимальным выходом из такой ситуации будет сооружение короба для трубы. По бокам от дымохода монтируем стропильные ноги. Над и под трубой располагаются поперечные балки.

В ситуации, когда расположение трубы приходится на стропила, необходимо разрезать стропильную ногу. Дальше выполняется монтаж дополнительных стропильных ног и поперечных балок. В результате труба из бани через крышу выводится через специальный короб.

Между трубой и стропилами находится свободное пространство. Чтобы через него не выходило тепло из бани, необходимо провести работы по утеплению. Наилучшим образом подходит базальтовая вата. Этот материал удобно использовать, он не горит и не боится влаги.

Чтобы кровельный пирог не терял своей герметичности, необходимо в месте расположения дымохода сделать надрез в виде конверта. Края полученного надреза заворачиваются к балкам и стропилам. Для фиксирования краев надреза можно использовать планки с обрешетки, скобы или гвозди. В местах соединения древесины и материалов требуется проведение изолирования при помощи лент с клеевой основой или специальных герметиков. Вариант приклеивания кровельного пирога может быть использован в случае невысокой температуры на трубе, не выше 60 градусов. В этом случае может присутствовать дополнительный бак для нагрева воды или дополнительная каменка. Сэндвич трубы в этом случае не рассматриваются. Как закрепить трубу на крыше бани мы пока еще не разобрались, так что продолжаем дальше.

Необходимо позаботиться о выводе конденсата. Для этих целей необходимо организовать желобок для дренажа. Подобная конструкция продается в готовом виде, но можно соорудить ее своими руками. Для последнего варианта потребуется толстая пленка. Конструкция закрепляется вокруг трубы, а ее свободный конец отводится в сторону, чтобы вода стекала по скату.

Правила герметизации труб различной формы на кровле из различных материалов

Как загерметизировать трубу на крыше бани — главный вопрос, который возникает при ее выведении. Нужно позаботиться о воде, которая стекает по крыше и по трубе. Но ведь трубы бывают различной формы, что создает дополнительные проблемы. Процесс герметизации отличается в зависимости от формы дымохода. Но есть общие правила, которые остаются неизменными:

использование защитных фартуков является обязательным условием;

верхний край фартука заводится под лист кровли или закрепляется под коньком;

дымоход должен оставаться подвижным по отношению к крыше;

вертикальность трубы отвечает за хорошую тягу и отсутствие скоплений сажи.

Рассмотрим наиболее распространенные ситуации, чтобы в деталях знать как сделать трубу в бане через крышу.

Вариант с кирпичной трубой с прямыми углами

Такой дымоотвод может иметь квадратную или прямоугольную конструкцию. Многие производители кровельных материалов в комплекте предлагают вспомогательные материалы, которые необходимы для герметизации трубы. В случае с металлочерепицей предлагается использовать ленты. Они имеют сложный состав и липкий слой на одной из сторон. Лента крепится к дымоходу и обрешетке. Верхняя сторона нуждается в дополнительном фиксировании, для этого подойдет планка из металла, которая прибивается к кирпичному основанию дюбелями.

Чтобы воде не оставить шансов на затекание внутрь помещения, можно соорудить штробу, которая является углублением под планкой. Более того, стыки можно обработать герметиком с эффектом термоустойчивости. Как изолировать трубу на крыше бани нужно знать обязательно и применять свои знания на практике.

В случае с мягкой кровлей и толем в использовании ленты нет смысла, поскольку эти материалы могут быть заведены просто на дымоход. Края мягкой черепицы могут быть заведены не на дымоход, а на фартук. Над созданием фартука можно потрудиться самостоятельно. Берется жесть или алюминий в листах, изготавливается четыре элемента в соответствии с параметрами дымохода. Эта конструкция позволит укрепить трубу на крыше бани и защитить помещение от попадания воды.

Металл сгибается таким образом, чтобы одна часть полосы располагалась на трубе, а вторая часть была закреплена на обрешетке. В дымоходе из кирпича необходимо наличие кромки, которая располагается вверху фартука. Кромка вставляется в штробу и места стыковки обрабатываются герметиком. Вода, которая будет стекать по фартуку, может просачиваться на внутренние элементы кровли. Чтобы предотвратить эту ситуацию, необходимо подложить под фартук металлический широкий лист с выгнутыми бортами. Такой элемент называется галстуком. Как заделать трубу на крыше бани мы уже узнали, но некоторые вопросы остались неразрешенными.

Вариант с круглой трубой

Круглые дымоходы используются часто и повсеместно. Создаются они из сэндвич-труб, которые легко собираются и не требуют проведения дополнительных работ по утеплению. Простую одностенную трубу использовать нежелательно и даже опасно.

Производители металлочерепицы для выведения трубы предлагают использовать кровельные проходы. В таких конструкциях имеется специальный колпак для выведения трубы. Можно воспользоваться заводской проходкой, которая создается из алюминия и имеет эластичную резиновую или силиконовую часть. Как вывести металлическую трубу через крышу бани при помощи заводской проходки будет описано ниже.

Обрезаем часть гофры, диаметр которой будет меньше диаметра трубы примерно на 20%.

Чтобы облегчить процесс надевания проходки на трубу, можно смазать мыльным раствором эти два элемента.

Придаем фланцу необходимую форму. Для этого можно воспользоваться молотком, но действия должны быть осторожными.

С внутренней стороны на канавки наносится герметик, прижимаем края и прикручиваем саморезами.

Практические советы

Установка трубы в баню через кровлю — процесс сложный и ответственный. Если будут допущены ошибки, то их последствия непременно заявят о себе. Чтобы не возникло неприятных ситуаций, необходимо придерживаться следующих советов:

Изолирование поверхностей является обязательным условием, которым пренебрегать нельзя.

Для теплоизоляции стен, вблизи которых проходит дымоход, необходимо использовать материал с фольгированной поверхностью. Речь не идет о лавсане, который пожароопасен.

Конструкция дымоотвода не должна касаться дерева. В местах соприкосновения выполняется обшивка из металла.

Под перекрытиями монтируется короб из железа, внутри которого будет располагаться керамзит. Для сэндвич-труб такой элемент не требуется.

Для ограждения кровли от трубы монтируется металлический кожух.

В местах расположения стыков и швов проводится герметизация.

Труба должна иметь простую конструкцию и минимум изгибов.

Как трубу в бане провести через крышу вам было рассказано. Вопросов возникать не должно, если четко следовать правилам и рекомендациям.

Как вывести трубу через крышу бани своими руками: видео

Отделка печной трубы на крыше

Дымоход чаще всего является самой верхней точкой дома, завершающим штрихом в его облике. Важно поставить эту точку эффектно и грамотно, обеспечив безопасность конструкции, при этом не испортив внешний вид и функциональность крыши. Как это сделать?

Дымоход подвергается воздействию неблагоприятных факторов как снаружи, так и изнутри. Снаружи он противостоит порывам ветра, промокает под дождем, а зимой в «кармане» между его задней стенкой и поверхностью ската накапливается снег. Внутри же него циркулируют горячие газы, в составе которых имеются агрессивные химические вещества. Причем газы через дымоход проходят не постоянно, а периодически, подвергая конструкционный материал воздействию экстремального перепада температур.

Так что процесс отделки дымохода на крыше можно разделить на две части:

Утепление и декорирование трубы: помогает нейтрализовать факторы, действующие изнутри.
Оформление места примыкания к плоскости кровли: защищает материал дымохода и самой крыши от неблагоприятных воздействий снаружи.

Утепление и декорирование

Утепление дымохода

Самым страшным врагом дымовых труб является конденсат. Внутренняя поверхность трубы – очень горячая, а окружающий воздух, по сравнению с ней, довольно холодный. Пар, образующийся при горении топлива, закономерно конденсируется на внутренних стенках трубы по тому же принципу, по которому на не остывшей за ночь траве появляется роса. Однако жидкость, образующаяся в печных трубах, ничем не похожа на свежую прозрачную росу – она растворяет в себе газообразные оксиды, образующиеся при горении топлива, и превращается в раствор кислоты! Эта кислота способствует усиленной коррозии металлических труб, активному разрушению асбестоцементных и кирпичных дымоходов. В кирпичную кладку может впитаться так много влаги, что намокнет не только труба, но и близлежащие конструкции.

Конденсат сам по себе – вещество агрессивное, а в смеси с пеплом, также всегда присутствующим в дымовых газах, он образует вязкие смеси, которые крайне сложно удалить из трубы. Нарастающий на стенках липкий налет высыхает под воздействием горячего дыма и может катастрофически уменьшить сечение трубы, и даже перекрыть выход газам!

Образование конденсата — не единственная проблема неутеплённого дымохода. Если на улице холодно, а дымоход сделан из металла, который по природе своей легко нагревается и остывает, то дымовые газы при прохождении через него тоже заметно остывают. Тяга уменьшается, а иногда даже меняет свое направление – дым тянется в дом, эффективность отопительной системы падает.

Важно! Утепление необходимо в тех местах, где теплая труба контактирует с холодным воздухом, то есть в пределах неотапливаемого чердака и снаружи дома, после вывода трубы на крышу.

Смысл теплоизоляции трубы будет заключаться в уменьшении температурного градиента внутри и снаружи нее. При этом конденсат не сможет образоваться, а отходящие газы сберегут свое тепло.

Варианты утепления дымоходов

Сэндвич-дымоход

Раньше керамические, асбесцементные и металлические дымоходы дополнительно утепляли с помощью готовых теплоизоляционных цилиндров, или «по старинке» – обмотав минеральной ватой и зафиксировав проволокой. Но этот метод все дальше уходит в прошлое, так как сейчас подавляющее число производителей выпускают уже готовые утепленные дымоходы. Чаще всего это стальные сэндвич-дымоходы, которые представляют собой две трубы, между которыми проложен негорючий утеплитель. У таких дымоходов есть еще одно неочевидное преимущество – более мягкие требования к монтажу внутри помещений. Утепленные дымоходы не так сильно нагреваются, а значит риск воспламенения соседствующих с ними материалов намного ниже.

Трехкомпонентный керамический дымоход

Имеются на рынке и трехкомпонентные керамические дымоходы, также не требующие дополнительного утепления. В их составе собственно сам дымоход из огнеупорной керамики утеплен негорючим матом и защищен коробом из легкого ячеистого бетона.

Оформление примыканий с кровлей

Любой элемент, проходящий кровлю насквозь – это слабое звено, место потенциальной протечки. Дымоход – не исключение.

При продумывании нюансов герметизации примыкания, следует учесть место расположения трубы дымохода на кровле.

Если труба находится на коньке или вблизи него, то герметизировать примыкание довольно легко. Такое расположение препятствует накоплению снега и протеканию потоков воды в непосредственной близости от трубы.
Если труба находится на среднем или нижнем участке кровли, то гидроизоляция дымохода должна быть более надежной. Особенно в случае малоуклонных крыш. Возможно, придется позаботиться о защитной конструкции – разжелобке, разделяющем и отводящем потоки воды по боковым сторонам дымохода.
Если труба находится в ендове, то во время любого дождя или оттепели мимо нее протекают потоки воды. Это самый сложный для герметизации вариант расположения трубы, серьезное внимание следует уделить защите задней и боковых стенок дымохода. Хотя вообще, расположения труб в ендовах надо стараться любыми способами избегать.

Металлический фартук

Примыкание дымохода к кровле из металлочерепицы

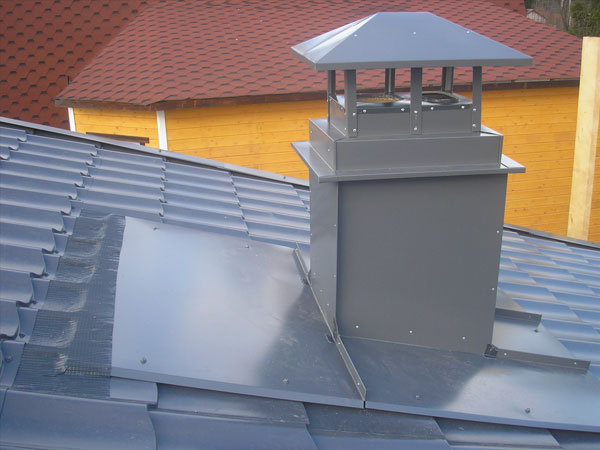

Примыкание дымохода к кровле можно закрыть металлическим фартуком. Этот вариант отлично выглядит на крышах, покрытых профнастилом, металлочерепицей, а также на фальцевых кровлях. Элементы фартука должны возвышаться над верхними точками волны покрытия как минимум на 150 мм. Фартук можно «раскроить» из листового металла самостоятельно, а можно купить готовую сборную конструкцию.

Гидроизоляционные ленты

Примыкание дымохода к кровле без фартука

На крышах, облицованных штучными материалами – например, черепицей – металлический фартук будет выглядеть странно. Для таких крыш обычно используют гидроизоляционные самоклеящиеся ленты. Крупные производители черепицы часто сами выпускают подобные аксессуары, идеально подходящие к их основной продукции.

Хороший пример – полимерный рулонный материал «Вакафлекс», армированный алюминиевой сеткой с бутиловыми самоклеящимися полосами на нижней стороне полотна и защитной антиадгезионной пленкой.

Герметизация примыканий с помощью ленты Вакафлекс

Чтобы защитить места примыкания ленты «Вакафлекс» к стене от возможного отслаивания, а также от негативных воздействий окружающей среды, используют металлические планки примыкания. Они представляют собой профилированные полосы из окрашенного стойкого к коррозии алюминия размером 240х8 см. Нижняя часть планки имеет ребро, которым прижимает бутиловую основу ленты примыкания, а в верхней ее части есть небольшая отбортовка, подходящий для удобного нанесения каучукового герметика.

Защита мест примыкания ленты прижимной планкой

Эти доборные элементы выполняют не только утилитарные функции – они делают внешний вид кровли законченным и гармоничным.

Примыкание круглых дымоходов

Примыкание круглых дымоходов с помощью уплотнительной системы мастер-флеш

Примыкание круглых в сечении труб может оформляться с помощью металлической конструкции, состоящей из двух деталей – собственно, примыкания, а также фартука – колпака, через который проходит дымоход. При выборе стальной проходки обязательно следует учесть угол наклона крыши!
Можно использовать эластичную конструкцию — так называемый «мастер-флеш». В ее составе — эластичный колпак, фиксирующийся на трубе с помощью хомута, и металлический обруч, который крепится на поверхности кровельного материала. Плюс такого варианта – его не нужно подбирать в соответствии с углом наклона, положение эластичного фартука на кровле легко отрегулировать. Но, к сожалению, такой вариант пригоден для ограниченного количества кровельных материалов, и черепица в их число не входит!

Печная труба с колечками дыма – непременный атрибут домиков на детских рисунках. Став взрослее, мы также ценим тепло и уют, но вынуждены задумываться еще и о безопасности и надежности конструкций. Позаботьтесь о дымоходе на этапе проектирования дома, выберите наилучший из доступных материалов, закажите монтаж у квалифицированных мастеров и наслаждайтесь комфортом и функциональностью!

Делаем декоративные короба для скрытия труб отопления своими руками

Для того чтобы трубы отопления не портили дизайн интерьера квартиры, можно поместить их в специальный декоративный короб. Данное изделие позволит надежно замаскировать трубопровод. Выполняется эта конструкция из гипсокартона ввиду многочисленных преимуществ этого материала: компактность, малый вес, не нужно сооружать каркас с повышенной прочностью. Изделие легко монтируется и демонтируется. Кроме того, гипсокартон довольно дешев. Найти его можно в любом строительном супермаркете.

Порядок работы

Для сооружения декоративного короба для маскировки труб отопления нам потребуются:

Алюминиевые рейки для выполнения каркаса. Для этих же целей можно использовать рейки;
Саморезы;
Отвертка для вкручивания саморезов;
Гипсокартон;
Декоративный плинтус;
Шпатлевка;
Водоэмульсионная краска.

Перед выполнением «маскировки» рекомендуем вас просмотреть фотографии по этапам выполнения данной работы. Алгоритм работы по изготовлению короба для труб отопления:

Для начала следует определиться с оптимальными размерами короба для скрытия труб отопления;
В соответствии с замерами подготавливаются нужные размеры профилей, из которых собирается каркас. Затем он фиксируется на стене посредством саморезов;
После того как каркас закреплен, производятся замеры. Затем фиксируются дополнительные направляющие. Нужны они для того, чтобы качественней зафиксировать листы гипсокартона;
Производятся замеры всех сторон каркаса. Затем, в соответствии с данными замеров, из гипсокартона вырезаются листы необходимых параметров. Затем листы эти прикрепляются к каркасу посредством саморезов;
Итак, короб изготовлен. Теперь осталось аккуратно замазать места стыков шпатлевкой;
Место стыка короба для маскировки труб отопления и стены закрывается посредством декоративного плинтуса соответствующих размеров;
Короб для труб можно покрасить в яркие цвета, поклеить на него обои, даже зафиксировать на нем полочки по фотографии, сувениры. Интересные идеи вы сможете найти, посмотрев фото по данной тематике.

Рекомендация: Если короб вам нужен для маскировки трубопровода в ванной комнате, приобретайте специальный гипсокартон с влагостойкими качествами, который можно использовать во влажных помещениях. Его вы сможете отыскать в любом строительном супермаркете. Обычный гипсокартон в ванной использовать нельзя, ведь он придет в негодное состояние в считанные недели, и вам придется заново работать над созданием изделия.

Рекомендация: Крайне важно обеспечить свободный доступ к водопроводу. Специально для этого можно вырезать на коробе небольшую дверцу.

Выполнить короб достаточно просто. Справиться с этим сможет любой человек. Тем более, вы всегда можете посмотреть фото, на которых показано, как правильно осуществлять работу.

Поделиться полезной статьей:

Несколько советов по теплоизоляции труб в мансарде

Если Вы возводите мансарду на уже существующем доме, при ее проектировании необходимо соблюсти два условия:

1. Печная труба не может располагаться в ендове.

2. Печная труба должна находиться как можно ближе к коньку мансарды.

Особое внимание нужно уделить теплоизоляции тех мест, где кровельные материалы примыкают к печной трубе. Согласно требованиям пожарной безопасности температура в местах контакта не должна превышать 50 градусов.

Традиционно печные трубы кладутся в полтора кирпича. В этом случае толщина стенок дымохода составляет 38 см, что соответствует принятым нормам. Если труба выложена в один кирпич, места примыкания должны быть оборудованы дополнительной теплоизоляцией из асбестосодержащего материала.

В месте прохождения трубы через кровлю монтируется короб, высота которого равна толщине кровельного пирога. Периметр короба должен быть больше периметра трубы и обеспечивать зазор 15 см с каждой стороны.

Пространство между коробом и трубой заполняется влагостойким теплоизолирующим материалом.

В изолирующих пленках кровельного пирога необходимо сделать крестообразные надрезы. Центр надреза совпадает с осью трубы, а линии разрезов должны соединять углы короба по диагонали. Образовавшиеся треугольники подтягиваются вверх и закрепляются на несущих конструкциях и обрешетке.

Кровельный пирог вокруг короба необходимо укрепить, для этого пароизолирующая пленка снизу фиксируется деревянной рамкой, а сверху пирог прижимается дополнительной обрешеткой.

Если Вы монтируете новый камин, перед началом работ сделайте точный чертеж и тщательно выполните разметку кровли.

Порядок теплоизоляции круглых труб от вышеизложенного не отличается. Размеры короба зависят от диаметра и качества теплоизоляции круглого дымохода, поэтому уточните противопожарные требования у изготовителя или продавца камина.

Обязательным этапом любых работ на кровле является гидроизоляция стыков и примыканий. В зависимости от времени года и в процессе старения крыша «дышит», т.е. смещается относительно трубы. Это связано с температурным коэффициентом расширения и высыханием материалов. Чтобы не допустить нарушения гидроизоляции, воспользуйтесь эластичным покрывающим фартуком Ондулин и самоклеющейся лентой Ондубанд Про.

Важный момент: строго соблюдайте инструкцию применения и используйте все материалы компании Ондулин. Они имеют одинаковый срок службы, что избавит Вас от дополнительных затрат на преждевременный ремонт.

ГИДРОИЗОЛЯЦИЯ ТРУБЫ НА КРЫШЕ | LikaDO

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.
Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).
Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?
Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:
— оцинкованное железо;
— металлические уголки;
— диффузные мембраны;
— каменная вата;
— битумные мастики;
— герметики;
— портландцемент;
— жидкая резина и резиноая краска.
Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся инструменты:
— линейка;
— нож или ножницы для раскройки рулонных материалов;
— малярная кисть;
— металлический валик;
— стамеска и молоток;
— шурупы или гвозди;
— рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.
Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.
Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.
После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.
Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

Для бесплатной консультации со специалистом вы можете связаться по номеру +7 900 281-65-68

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

В большинстве канализационных систем жилых домов вентиляция проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Причиной закупорки вентиляционных отверстий могут быть листья, мертвые животные и ледяные дамбы (в очень холодном климате).Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Воздухопроницаемые клапаны (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют воздуховыпускной клапан.Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у вас были бы очень шумные сливы в раковине и унитазе. Слив сточных вод в слив раковины вызывает открытие клапана на AAV.Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Плюсы

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши. Если у нас нет дыры в крыше, за ней легче ухаживать. AAV эффективно используются в Европе более двух десятилетий.Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии.У большинства сантехников его нет.

Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые. Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

STUDOR AAV должны располагаться не менее чем на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажа из арматуры, из которого производится вентиляция.
STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
Расположение AAV STUDOR должно позволять достаточному количеству воздуха поступать в клапан. При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Размещение клапана в раковине или шкафу для умывальника допустимо.
STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе к STUDOR AAV.
Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания.При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений в установках для стеклопакетов.
STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвлений от вершины стопки.Должен быть предусмотрен сбросной вентиль. Разгрузочное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Вентиляционное отверстие может также служить вентиляционным отверстием для приспособления. Вытяжное вентиляционное отверстие должно подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только оно не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубой установки системы и испытания под давлением.
Клапаны впуска воздуха могут использоваться на жироуловителях, если они не находятся под избыточным давлением.
Дополнительная информация — Studor PDF

Видео исследовательского центра NAHB, демонстрирующее основные принципы работы AAV

Цистерны для дождевой воды: проектирование, строительство и очистка

Система водостоков и водостоков направляет дождевую воду, собранную крышей, в резервуар для хранения.Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный бетон, стекловолокно или сталь. Цистерна подает воду в дом через стандартную водопроводную систему под давлением. Типичная компоновка системы водосборных цистерн на крыше показана на Рисунке 1.

Рисунок 1. Типичная система водосборных цистерн на крыше. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо 45750.)

Использование цистерн с дождевой водой отнюдь не новость. Они использовались как греческой, так и римской цивилизациями, а также жителями тихоокеанских островов до любого контакта с западной цивилизацией. Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах этих более ранних времен.

В настоящее время использование цистерн с дождевой водой может увеличиваться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, были вынуждены прибегать к другим источникам воды.Сбор дождевой воды в домашнем хозяйстве весьма практичен в районах, где выпадает достаточное количество осадков, а другие приемлемые источники воды отсутствуют. Одна из таких областей — район добычи угля в западной Пенсильвании. Горнодобывающая промышленность сделала большую часть грунтовых и поверхностных вод непригодными для питья или других целей на значительной части этих территорий. Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к водосборным цистернам на крышах.

Водосборные цистерны могут также использоваться для водоснабжения фермерских хозяйств.Поилки и дождевые бочки можно наполнять водой, собранной с крыш сараев и других хозяйственных построек. Цистерна для хранения, построенная рядом с амбаром или другим зданием, могла служить аварийным источником воды для тушения пожара в случае, если поблизости не было пруда. Однако использование дождевой воды для снабжения хозяйственно-питьевой водой сопряжено с некоторыми проблемами.

Вода Качество вызывает беспокойство, особенно когда дождевая вода должна использоваться для питьевых целей в дополнение к другим бытовым потребностям.Дождевая вода и атмосферная пыль, которые собираются водосборными бассейнами на крышах, содержат определенные загрязнители, которые могут представлять угрозу для здоровья людей, потребляющих воду. Свинец и другие загрязнители могут накапливаться в донных отложениях цистерн; а неочищенная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в системах цистерн. Будут представлены рекомендации для этого, а также руководство по проектированию и строительству систем водосборных цистерн на крыше.

Цистерны для дождевой воды могут обеспечивать воду надлежащего количества и качества, если на этапах планирования и строительства предприняты надлежащие меры, а периодическое обслуживание будет выполняться в течение всего срока службы цистерны.

Конструкция цистерны

Вместимость цистерны для дождевой воды зависит от нескольких факторов:

количество осадков, доступных для использования
площадь водосбора на крыше, доступная для сбора этих осадков
суточные потребности домашнего хозяйства в воде
и экономика

Все, кроме первого из этих факторов, могут в некоторой степени контролироваться владельцем цистерны.

Доступные осадки

На большей части Пенсильвании годовое количество осадков в среднем составляет около 40 дюймов (Рисунок 2). В засушливые годы их может быть всего 30 дюймов, в то время как чрезмерно влажные годы могут производить 50 или более дюймов осадков. Для большинства целей планирования следует использовать средний показатель. Тем не менее, проектирование бачка на основе самого низкого значения гарантирует достаточно места для хранения даже в самые засушливые годы.

Из-за испарения, снега и льда, а также потерь при очистке кровли (будет обсуждено позже), только около двух третей годового общего количества осадков фактически доступно для хранения цистерны.

Рис. 2. Среднее годовое количество осадков в Пенсильвании (дюймы)

Ежедневные потребности в воде

Количество воды, которое вы проектируете для сбора и хранения водосборной цистерны на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна с низким объемом, то потребление воды будет соответственно ограничено. Поэтому при проектировании системы водосборного бачка на крыше важно иметь представление о том, сколько воды вам потребуется от нее каждый день.

Опубликованы различные оценки использования воды в домашних хозяйствах.Среднее базовое потребление, определенное предприятиями водоснабжения, составляет 7500 галлонов в месяц, что эквивалентно средней годовой минимальной потребности в 90 000 галлонов на одно домохозяйство. Обычное планирование домашнего хозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кому приходится полагаться исключительно на источники дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в США.Южные Виргинские острова и Гавайи, где цистерны с дождевой водой широко используются, указывают на то, что это в целом так. Потребление воды из цистерн с дождевой водой на Виргинских островах США в среднем составляло всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков намного больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях меры по экономии воды были предприняты добровольно, когда уровень воды в цистерне упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем обеспечить последний квартал запасов цистерны примерно столько же, сколько и первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. С точки зрения общей конструкции цистерны, значение 50 галлонов в день на человека, вероятно, является лучшим для использования. Эта цифра применима к семье, живущей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматическую стиральную и посудомоечную машины), и без специальных мер по экономии воды.Установка водосберегающих устройств могла бы значительно сократить потребление воды в домашних условиях без сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно заранее определяется размером существующего дома или крыш других хозяйственных построек. Тем не менее, при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен быть спроектирован в соответствии с потребностями в воде для бытовых нужд, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить площадь водосбора, необходимую для определения годовой потребности в воде и годового количества осадков. В качестве примера предположим, что среднегодовое количество осадков на вашей территории составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора 4400 квадратных футов. Примечание. Площадь крыши можно определить путем измерения внешней части здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не расположена горизонтально.

Рис. 3. График, используемый для определения необходимой площади водосбора. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения. Стр. 13.)

Размер цистерны

Цистерна должна иметь достаточную емкость для хранения, чтобы выдерживать длительные периоды малых дождей. Трехмесячный запас воды, или одна четвертая годового урожая на водосборной площади, обычно достаточен в таких областях, как Пенсильвания, где осадки распределяются довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что ваш годовой объем хозяйственно-питьевой воды должен составлять 40 000 галлонов (и, что наиболее важно, у вас достаточно водосборной площади и годового количества осадков для обеспечения такого количества воды), то вам следует спроектировать и построить цистерну с резервуаром на 10 000 галлонов. емкость для хранения галлонов.

Рис. 4. Размер цистерны основан на емкости накопителя, равной годовой потребности в воде или трехмесячного запаса накопленной воды. (Источник: Midwest Plan Service, Iowa State Univ., 1968. Частные водные системы. п. 15.)

Для домашних цистерн рекомендуется минимальная емкость хранения 5000 галлонов. Эта емкость должна избавить от необходимости покупать или таскать воду, что не только неудобно, но и может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка на крыше: «Вы платите за большую цистерну один раз, а за маленькую навсегда…»

Строительство цистерны

Местоположение

Цистерны должны располагаться как можно ближе к дому или где-либо еще. вода будет использоваться.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что они обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцами. Таким образом, вы можете использовать фундаментные стены в качестве структурной опоры, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть отсортирована для обеспечения хорошего дренажа поверхностных вод на расстоянии от цистерны.Избегайте размещения цистерн на низких участках, подверженных затоплению. Оба вышеперечисленных шага уменьшат вероятность загрязнения накопленной цистерной воды ливневым стоком.

Цистерны всегда должны располагаться вверх по склону от любых очистных сооружений; не менее 10 футов от водонепроницаемых канализационных линий и водостоков, не менее 50 футов от водонепроницаемых канализационных линий и стоков, септиков, полей для поглощения сточных вод, уборных и животноводческих помещений, а также не менее 100 футов от выгребных ям и мест выщелачивания. уборные.

Это стоит тщательно проверить перед тем, как повернуть первую лопату земли для раскопок цистерны. Загрязненная цистерна не стоит очень дорого.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, подающей собранную дождевую воду на нижний склон дома, цистерны могут быть расположены таким образом, чтобы обеспечивать самотечный поток к месту использования. Эта настройка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в распределительной системе, поэтому обычно требуются насос и система под давлением.

Конструкция

Цистерны могут быть построены из различных материалов, включая монолитный железобетон, шлакобетон и бетон, кирпич или камень, залитые раствором и оштукатуренные с внутренней стороны цементом, готовые стальные резервуары, сборные бетонные резервуары , цистерны из красного дерева и стекловолокно. Лучшим вариантом считается монолитный железобетон, особенно для подземных цистерн. Однако цистерны из шлакоблоков с бетонными полами являются обычным явлением и вполне подходят для подземного строительства; они обычно будут несколько дешевле, чем цельнобетонный вариант.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и армированы стальными прутьями.

Два плана подземных бетонных цистерн показаны на Рисунках 5 и 6. На Рисунке 5 показана версия с бетонными блочными стенками, а на Рисунке 6 — полностью бетонная версия с песчано-гравийным фильтром наверху цистерны.

Рис. 5. Поперечное сечение подземной цистерны с бетонными блочными стенами, показывающее важные особенности. (Источник: Внешняя служба штата Пенсильвания, заказ № 800-86 Цистерны для бетонной кладки)

Рисунок 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Penn State Ag Ext. Service, заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакобетон или бетонный блок, все пустотелые ядра должны быть заполнены бетоном и арматурные стержни следует размещать вертикально, чтобы добавить конструкции прочности. Нижние колонтитулы могут потребоваться для больших цистерн, как показано на Рисунке 5.

Верх цистерны должен быть из железобетона и должен плотно прилегать к остальной части конструкции.Верх может состоять из отдельных панелей, как показано на рисунке 5, или это может быть цельная плита, как показано на рисунке 6. В любом случае люк в верхней части резервуара для доступа к резервуару для хранения должен быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная той, что показана на рисунках 5 и 7, должна быть плотно закрыта отверстием, чтобы предотвратить попадание света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны иметь водонепроницаемую обочину, края которой должны выступать на несколько дюймов выше уровня окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Разместите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно прикрепить ее к стене. Этот доступ необходим для задач периодического обслуживания, которые будут обсуждены позже. В качестве альтернативы можно встроить бетонные ступеньки и поручни в стену цистерны под отверстием.

Рис. 7. Форма сквозного сечения крышки люка.

Внутренние стены и дно бачка должны быть гладкими, чтобы облегчить очистку. Цементная штукатурка может быть покрыта интерьером, в зависимости от того, насколько грубая основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутренние поверхности, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранимая вода может вытечь, то могут просочиться загрязненные поверхностные или грунтовые воды.Стоит потратить время при постройке цистерны, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует свою работу от протечек.

Виниловые прокладки можно использовать для предотвращения утечки в некоторых цистернах, но они обычно доставляют неудобства. Они дороги, склонны к проколам и не позволяют использовать сливные дренажные системы и другие аксессуары внутри бачка. Используйте виниловую пленку только в крайнем случае, когда все остальные попытки предотвратить утечку не удались.

Еще одна важная особенность хорошо спроектированной цистерны — переливная труба или трубы.Две различные возможности показаны на рисунках 5 и 6. На рисунке 5 перелив выполнен в виде стояка, ведущего через дно бачка к сливу. Такой переливной трубопровод или любой другой выпускной канал цистерны никогда не следует подключать к канализационной линии, прямо или косвенно. Дренажная линия, показанная на Рисунке 5, должна вести к свободному спуску вниз по уклону от цистерны. Диаметр сливной трубы должен быть не меньше диаметра входной трубы от водосбора крыши.На рис. 6 показан переливной трубопровод, ведущий через стенку бачка непосредственно наружу.

Внешний конец переливной трубы должен быть эффективно экранирован для предотвращения проникновения животных и насекомых. Следует использовать нержавеющую сетку с мелкими ячейками. Экран можно обрезать до размера, достаточного для того, чтобы его можно было обернуть вокруг конца переливной трубы, и его следует закрепить зажимом для шланга или аналогичным крепежным приспособлением. Простая конструкция переполнения изображена на рисунке 8.

Рис. 8. Поперечное сечение цистерны 8 x 8 футов, показывающее переливную трубу, люк и вентиляционную трубу.

В любом случае для переливной трубы следует использовать пластиковую трубу большого диаметра. При проектировании сливных отверстий, подобных тем, которые показаны на рисунках 6 и 8, должен быть предусмотрен хороший дренаж вдали от цистерны и дома.

Очистной слив должен приводить к свободному выпускному отверстию, а не к канализационной линии. Дно бачка должно иметь небольшой уклон в сторону слива для облегчения очистки.Клапан для открытия и закрытия слива может управляться с уровня земли, как показано на Рисунке 9, или может быть построена подземная яма вокруг клапана для обеспечения прямого доступа. См. Рис. 10. В любом случае клапан и дренажная линия должны быть изолированы достаточной глубиной земли, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Линия слива для очистки должна быть не менее 3–4 дюймов в диаметре, чтобы избежать засорения — во время операций по очистке через линию может пройти большое количество осадка.Выпускное отверстие должно располагаться там, где слив воды не вызовет никаких проблем или нареканий у соседей.

Рис. 9. План очистки дренажного и регулирующего клапана.

Рис. 10. План очистки дренажного и регулирующего клапана.

Цистерны должны иметь вентиляцию , чтобы свежий воздух мог циркулировать в отделении для хранения. Одна или несколько труб большого диаметра, проходящих через верх цистерны, будут служить этой цели, как показано на Рисунке 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные на высоте нескольких футов над уровнем земли, должны быть обращены в сторону преобладающих ветров, в большинстве случаев западных, для обеспечения максимальной вентиляции. Пластиковая труба диаметром четыре или шесть дюймов подходит для вентиляционных отверстий. Убедитесь в наличии водонепроницаемого уплотнения в местах, где каждая вентиляционная труба проходит через верх бачка.

Водопровод от бачка до дома или другого места использования должен быть проложен ниже линии замерзания и должен иметь диаметр 1–1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и поднята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть всасывающей трубы внутри бачка должна быть пластиковой. Наилучшее место для забора воды — с противоположной стороны бачка от входной трубы для воды через крышу.

Отдельная входная труба для добавления забираемой воды — еще одна важная особенность хорошо спроектированной цистерны. Система, изображенная на рисунке 1, показывает такую трубу. По возможности лучше всего расположить надземную часть заливной трубы рядом с подъездной дорогой или другим дорожным покрытием, чтобы водовозу не пришлось проехать по лужайке, чтобы добраться до нее.Четырехдюймовая пластиковая труба является хорошей заполняющей трубой. На надземный конец трубы следует надеть плотно прилегающую крышку. Вы можете заблокировать крышку, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с любой силой за ней, например, во время летнего ливня или из бака с водой, имеет тенденцию перемешивать накопленную воду и, возможно, поднимать осадок, если не будут приняты меры по снижению силы поступающей воды. Один из способов сделать это — использовать «силовые выключатели», как показано на Рисунке 11.

Рис. 11. Гидравлический выключатель. Должен быть размещен на всех входах в цистерну. (Источник: брошюра с информацией для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Вода, попадающая в цистерну с крыши или из водовоза, должна течь по 4-дюймовой пластиковой трубе. в коробку силового выключателя из бетонных блоков. Блоки следует установить в растворе на дне цистерны углублениями вверх. В нижнем конце трубы необходимо прорезать прорези или отверстия площадью не менее 13 квадратных дюймов, чтобы поступающая вода могла перемещаться из трубы в цистерну.Силовые выключатели должны устанавливаться как под водозаборными отверстиями с крыши, так и под водозаборными отверстиями.

Мойки крыши

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды для цистерн. Кровельные мойки и кровельные фильтры были упомянуты ранее, и их важность и детали конструкции будут обсуждаться здесь.

Между ливнями на водосборной поверхности крыши скапливается много грязи и пыли. Этот мусор может включать частицы свинца и других атмосферных загрязнителей, а также птичий помет.Эти загрязнители попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных мойок и крышных водяных фильтров может снизить количество этих загрязняющих веществ, попадающих в систему.

Вода, которая первой сходит с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, в том числе от продолжительности времени с момента последнего дождя, близости водосбора к шоссе или другому местному источнику загрязнения воздуха, а также от местной популяции птиц.Кроме того, определенные типы материалов предпочтительны для водосборной поверхности, как будет подробно описано позже.

Мойка крыши — это механизм, который отводит эту исходную сильно загрязненную воду с крыши из цистерны. Как только водосборная поверхность смывается достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерну собирается только самая чистая вода с крыши, а загрязненная вода выбрасывается в отходы.

Есть несколько способов сделать это. Вода с крыши может быть отведена вручную через ряд клапанов в системе водостока, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой переключатель для мойки крыш показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления траекторией потока воды с крыши в водовыпускной системе.Такой клапан будет необходим на каждой водосточной трубе, если все они не сходятся в одну трубу непосредственно перед сливом в цистерну. Такая конструкция с одним клапаном определенно предпочтительна, поскольку для работы переключателя этого типа требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было получить доступ или управлять им с крытого крыльца или другого крытого участка, прилегающего к дому или цистерне.

Рис. 12. Простой переключатель для мойки крыш.

В периоды, когда дожди разделены лишь короткими периодами времени (менее суток), нет необходимости отклонять первоначальную мойку крыши каждый раз, когда начинается дождь. Однако после продолжительного засушливого периода важно отвести первоначальную воду на крыше, образовавшуюся в результате первых дождей.

Что касается определения того, сколько воды с крыши должно стекать в отходы, прежде чем направлять ее в цистерну, это будет варьироваться для каждого шторма.Вы можете использовать внешний вид воды на крыше в качестве индикатора — если она прозрачна для вашего глаза, когда она собрана в прозрачную стеклянную банку, вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете разместить большой контейнер емкостью от 10 до 20 галлонов под сливом для мусора. Размер контейнера должен соответствовать вашей конкретной площади крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная вода с крыши направляется в емкость; когда он наполняется, вы знаете, что водосборный резервуар был достаточно промыт и вода с крыши может быть после этого направлена в цистерну.Для этого типа устройства было бы лучше всего использовать один резервуар для сбора воды на крыше для всего водосбора. Соответствующий дренаж, например, в засыпанную гравием яму, должен быть предусмотрен для воды с крыши, которая будет выброшена впустую, независимо от того, проходит она сначала через сборный резервуар или нет.

На рис. 13 показан автоматический переключатель для мойки крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной воды с крыши в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. Как только водосборный резервуар смывается достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на Рисунке 13, объем приемного резервуара должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного сосуда, как в случае очень большого водосбора, размер этих сосудов следует соответственно отрегулировать, чтобы покрыть всю площадь водосбора.

Рис. 13. Автоматический переключатель для мойки крыш. (По материалам Jenkins, D. и F. Pearson. 1978 г. Возможности систем сбора дождевой воды в Калифорнии. Центр водных ресурсов Калифорнии, Университет Калифорнии, Contrib. No. 173, стр. 51).

Показанный дизайн Рисунок 13 является довольно обобщенным в том смысле, что для компонентов самодельной мойки крыши даны некоторые особенности. Сосуд для сбора может быть большой пластиковой или стеклянной бутылкой, дождевой бочкой или другим подобным контейнером.Независимо от типа используемого контейнера, такой автоматический мойщик крыши должен иметь несколько важных функций. К ним относятся поплавок для закрытия емкости или сборная ловушка, когда она заполнена, конические направляющие, чтобы гарантировать, что поплавок не смещается с одной стороны отверстия при заполнении емкости, а также средства для опорожнения сборного сосуда между штормами.

Плавучий пластиковый шар диаметром несколько дюймов будет служить поплавком в автоматическом переключателе для мойки крыш, построенном по образцу того, что показано на Рисунке 13.Конечно, шар должен быть немного больше в диаметре, чем отрезок трубы, ведущей в верхнюю часть уловителя. Это предотвратит утечку грязной воды с крыши, собранной в сифоне, и ее попадание в цистерну после заполнения сифона. Мягкая резиновая полоса может быть закреплена вокруг кромки трубы в верхней части уловителя, где шарик остановится, для улучшения уплотнения.

По мере заполнения уловителя и подъема поплавка наверх его следует направить к отверстию входной трубы с помощью перевернутой воронки или подобного устройства.В противном случае поплавок может сдвинуться в сторону и не заблокировать подающую трубу. Воронка или направляющая поплавка должны выходить достаточно далеко по сторонам уловителя, чтобы поплавок не мог попасть между краем направляющей и стороной уловителя. Направляющую поплавка можно расширить и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на Рисунке 13A. Предпочтительна пластиковая направляющая поплавка; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или олово, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть возможность слива воды из автоматического переключателя для мойки крыш в периоды дождя. Это можно сделать несколькими способами. Два из них показаны на рис. 138. Для слива воды из уловителя можно использовать простой сифонный насос с сильфоном или дренажное отверстие небольшого диаметра. Хотя оба этих механизма показаны на рисунке 138, в реальной системе потребуется только один из двух. Если бы использовался сифонный насос, кто-то должен был бы включать его после каждого ливня.Конец сифонной трубки внутри уловителя должен быть расположен на высоте от до ½ дюйма над дном улавливателя, чтобы избежать накопления там слоя осадка. Если вы решите использовать дренажное отверстие для дренажа сифона для сбора воды с крыши, его следует просверлить через боковую часть сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из сборного сифона в периоды без дождя, но при этом вода будет стекать достаточно медленно, чтобы во время ливня было потеряно очень мало.Третий метод слива сифона — это просто установка крана с клапаном сбоку или снизу сифона. Клапан будет закрыт во время дождя и открыт в периоды без дождя. Это устройство также потребовало бы присутствия кого-то для управления клапаном, хотя это можно было бы сделать на досуге в периоды без дождя.

Независимо от типа выхода отходов, используемого в сифоне, он должен вести в заполненное гравием отверстие или в воздух, а не в канализацию.Кроме того, слой осадка будет накапливаться на дне любой водосборной ловушки с крыши, что требует периодической очистки. Эти факторы следует учитывать при планировании размещения и установки этих устройств в вашей конкретной системе.

Если вы не хотите строить собственный переключатель для мойки крыши, коммерческие устройства можно приобрести у множества поставщиков. Тот, что изображен на рисунке 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.

Рисунок 14.Доступный в продаже кровельный очиститель с фильтром. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо, 45750.)

Фильтры для воды на крыше

В дополнение к мойкам для крыш ваша водосборная система должна также включать кровельный водяной фильтр, расположенный между водосбором и цистерной. Такой фильтр в первую очередь служит для удаления твердых частиц и связанных с ними загрязнений из воды до того, как она попадет в цистерну. Он также может до некоторой степени нейтрализовать кислую дождевую воду, если известняк используется в гравийных и каменных частях фильтра.

Одна из возможных конструкций водяного фильтра на крыше изображена на Рисунке 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Блок фильтра, показанный на Рисунке 6, сделан из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткая секция сборных железобетонных водопропускных труб может также функционировать как фильтровальная коробка; Однако потребуется крышка или крышка. Люк и крышка, аналогичные описанным ранее для самого бачка, также должны быть встроены в верхнюю часть фильтра, чтобы обеспечить доступ для периодических проверок и технического обслуживания.Если блок фильтра расположен непосредственно на верхней части бачка, как показано на рисунке 6, убедитесь, что в месте соединения двух фильтров имеется водонепроницаемое уплотнение.

Фильтрующая среда состоит из нескольких слоев гравия и песка. Общая толщина фильтрующего материала должна составлять минимум 12 дюймов и максимум около 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтр размера, показанного на рисунке 6, будет подходящим для площади крыши до 2000 квадратных футов для всех, кроме, возможно, самых сильных дождей.По этой причине в корпус фильтра также должен быть встроен перелив, как показано на Рисунке 6. Перед тем, как кладется гравий и песок. Это сохранит фильтрующий материал на месте.

Поперечное сечение типичного водяного фильтра на крыше показано на Рисунке 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед укладкой песка и гравия следует очистить и продезинфицировать всю фильтровальную коробку. Готовую систему также следует продезинфицировать хлором. Перед тем как положить в фильтр песок и гравий, промойте внутреннюю часть корпуса фильтра дезинфицирующим раствором из стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Тщательно вымойте все внутренние поверхности щеткой. После того, как песок и гравий уложены, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, наполнить фильтр чистой водой и дать ему постоять в течение 24 часов.По истечении этого периода времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду до тех пор, пока запах хлора не исчезнет и вода не станет прозрачной.

Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (По материалам Midwest Plan Service, Университет штата Айова, 1968. Private Water Systems., Стр. 53.)

Перфорированная брызговая пластина также изображена на рисунке 15. Она расположена примерно на 2 дюйма выше поверхности песка и служит чтобы ослабить силу поступающей воды, равномерно распределяя ее по поверхности фильтрующего песка.Таким образом, песок будет как можно меньше потревожить. В качестве брызговика следует использовать неметаллический материал, такой как дерево или пластик. Полудюймовые отверстия следует просверлить в брызговике с 2-дюймовыми центрами. Опоры для брызговика должны быть встроены в стенки коробки фильтра, что позволит легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем забивается и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену новым песком или гравием.Если такая замена необходима, весь блок фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна предоставить визуальные свидетельства неисправности или засорения, требующие корректирующих действий.

Водосборники на крыше

Как упоминалось ранее, некоторые типы кровельных материалов более подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах, чем другие. Наиболее подходящими для водосборных бассейнов являются битумная черепица, сланец и листовой металл (олово или алюминий).При планировании системы водосборного бачка необходимо учитывать следующие факторы:

Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
Некоторые окрашенные поверхности, некоторые деревянные и некоторые битумные черепицы могут придавать неприятный вкус или цвет.
Все желоба и водосточные трубы должны легко чиститься и проверяться.
Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Защитные ограждения желобов также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или сетку для оборудования с сеткой ¼ или ½ дюйма можно разрезать на полоски и закрепить поверх открытых желобов, как показано на Рисунке 16. Защитные ограждения желобов не пропускают листья, ветки и животных, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, из-за которых листья и ветки попадают в водосборный бассейн; или, если вы планируете новый дом и систему цистерн, не сажайте деревья прямо рядом с домом.

Рисунок 16. Решетка желоба. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка цистерны

Некоторые конструктивные особенности, описанные ранее, помогут обеспечить высокое качество воды для цистерн.Они будут включать мойки крыш, фильтры для воды на крыше, ограждения водосточных желобов, гидроразъемы; и эффективно экранированы входные и выходные отверстия цистерны. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды в цистернах и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция цистерны для воды

Внутренняя часть новой цистерны должна быть промыта дезинфицирующим раствором хлора и воды, как описано для крышных фильтровальных ящиков. Осторожно: убедитесь, что во время работы внутри бачка имеется соответствующая вентиляция из-за опасности газообразного хлора и недостатка кислорода. После дезинфекции и перед заполнением водой внутреннюю часть бачка следует промыть чистой водой до тех пор, пока не исчезнет сильный запах хлора. Бачок также следует продезинфицировать после очистки или другого ухода, требующего опорожнения бачка.

Для дезинфекции хранящейся в цистерне воды самой простой процедурой является добавление стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в засушливые периоды или одна унция на каждые 400 галлонов хранимой воды во время периодов дождя. .Если в воде появляется привкус хлора, может быть достаточно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов хранимой воды. Если из-за отсутствия людей вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов хранимой воды.

Вы можете придумать простой способ измерения объема воды, хранящейся в цистерне. Должен быть получен деревянный столб, достаточно длинный, чтобы дотянуться до дна цистерны через отверстие люка.Затем штангу можно откалибровать так, чтобы, когда она опиралась на дно, он указывал приблизительный объем хранимой воды из глубины воды. Сделать это можно следующим образом. Во-первых, определите вместимость бачка на одном из двух столов в конце этого буклета. Если ваша цистерна имеет прямоугольную форму, а не квадратную или круглую, вы можете определить ее вместимость, выполнив следующую процедуру. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища.Затем умножьте это число на 7,5, чтобы получить количество галлонов емкости. Например, цистерна размером 10 на 8 футов и глубиной 6 футов будет иметь емкость, равную (10 X 8 X 6) X 7,5, или 3600 галлонов.

После определения вместимости бачка можно откалибровать штангу согласно следующему примеру. Чтобы откалибровать измерительную штангу для бачка размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите емкость на глубину в дюймах, чтобы получить количество галлонов на каждый слой накопленной воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в этом примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). В каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. Д., Добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такая мерная линейка даст вам быстрый способ оценить объем воды, оставшейся в цистерне в любой момент времени.Глубины и соответствующие объемы также могут быть перечислены рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрой справки.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия в 1 галлон чистой воды. Затем добавьте 1 л этого раствора на каждые 1000 галлонов воды в цистерне, смешивая ее с водой из цистерны, но соблюдая осторожность, чтобы не взбалтывать донный осадок.Через несколько часов вода не должна иметь неприятного вкуса и запаха.

Любое водоснабжение должно проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории, окружающей цистерну, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну у большинства дистрибьюторов оборудования для водоподготовки можно приобрести промышленные линейные автоматические хлораторы.

Минимизация коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислой и, следовательно, коррозионной. Если не принять меры для нейтрализации этой воды, она вызовет коррозию в бытовых распределительных системах, добавив в водопроводную воду токсичные металлы, такие как свинец и кадмий. Коррозионные процессы — это очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не устранит полностью коррозию в вашей системе цистерны, но должно снизить ее до допустимого уровня.Наша цель — минимизировать количество корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать количество металлов в водопроводной воде — это использовать пластиковую трубу для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменит источник металлического свинца и меди на нетоксичный, не подверженный коррозии трубопровод из ПВХ или PEX-пластика. Обязательно используйте пластиковую трубу, соответствующую техническим требованиям для подачи питьевой воды, если вы собираетесь ее использовать. Если только один кран с холодной водой в вашем доме должен обслуживаться полностью пластиковым водопроводом, вам следует набирать всю питьевую воду из этого крана, а не из другого.Наверное, было бы лучше всего залить пластиком водопроводный кран на кухне и, возможно, санузел в ванной комнате. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей системе распределения.

Если ваша существующая распределительная система старше (до 1990 г.), она, вероятно, состоит из медных трубопроводов, припаянных свинцом. Если вы не хотите заменять ее часть пластиком, альтернативой может быть установка проточного нейтрализатора кислоты, чтобы снизить коррозионную активность воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят примерно 1500 долларов и доступны в ручном или автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализующий агент может быть добавлен непосредственно в цистерну. Ниже приводится таблица общих щелочных реагентов с примерными скоростями обработки. Они перечислены в порядке от наименьшей к наибольшей стоимости за фунт.

Реагент	Химическая формула	Количество, необходимое для нейтрализации 1000 галлонов дождевой воды
Известняк	CaCO ₃	2 унции.
Негашеная известь	CaO	1 унция.
Гашеная известь	Ca (OH) ₃	1 унция.
Кальцинированная сода	NaCO ₃	1 унция.
Каустическая сода	NaOH	1,5 унции.

Необходимо периодически добавлять соответствующее количество нейтрализующего агента в зависимости от количества и частоты поступления дождевой воды в цистерну.Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в цистерну (один раз в неделю), по крайней мере, в течение нескольких недель, когда собирается дополнительный дождь. В течение недель, когда пресной дождевой воды собирается мало или совсем не собирается, нет необходимости добавлять нейтрализатор в цистерну.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве непрерывных нейтрализующих агентов. У нас нет никаких рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу или добавляете нейтрализующий агент непосредственно в цистерну, есть одна простая вещь, которую вы должны сделать перед тем, как использовать водопроводную воду для питья или приготовления пищи. Перед тем, как использовать ее для питья или приготовления пищи, вы всегда должны дать стечь холодной воде примерно в течение минуты. Это позволит смыть «застоявшуюся» воду (содержащую токсичные металлы, если из медной или другой металлической трубы со свинцовым припоем) из линии подачи, в результате чего останется водопроводная вода приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто слить воду в канализацию во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса наносов через системы цистерн

Использование крышных мойщиков и крышных водяных фильтров, подробно описанных ранее, минимизирует попадание твердых частиц в цистерну. Однако эти устройства не могут полностью исключить попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги, чтобы предотвратить перенос этого осадка по распределительной системе и, возможно, его попадание в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это потребует слива воды из цистерны, вычерпывания осадка и промывки внутренней части щеткой и дезинфицирующим средством. Тщательное ополаскивание чистой водой должно предшествовать наполнению бачка. Такую чистку следует проводить через регулярные промежутки времени каждые три-пять лет.Во время очистки также может потребоваться нанесение нового слоя герметика для внутренних поверхностей.

Встроенный блок фильтрации осадка, подобный тем, которые коммерчески продаются одной из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должен быть установлен между цистерной и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты / осадочного фильтра.

Сводный отчет

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборных цистерн на крыше. Он также предоставит полезную информацию тем, у кого уже есть цистерна для дождевой воды и кто хочет улучшить качество используемой воды. Представленный здесь материал собран из научных исследований, государственных агентств и частных фирм, специализирующихся на домашних системах водоснабжения. Исследование цистерн, послужившее основой для данной публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в течение 1979 и 1980 годов под руководством Школы лесных ресурсов, Института исследования природных ресурсов и государственного отделения Пенсильвании.Финансирование осуществлялось в соответствии с разделом V Закона о развитии сельских районов.

Ссылки

Информация в этом циркуляре была адаптирована из следующих публикаций:

Вклад № 173, «Возможности систем сбора дождевой воды в Калифорнии», Дэвида Дженкинса и Фрэнка Пирсона. Можно получить в Центре водных ресурсов Калифорнии, Калифорнийский университет, 475 Kerr Hall, Davis, California 95616.
Брошюра с информацией для клиентов. Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.
Private Water Systems . Midwest Plan Service, Университет штата Айова, Эймс, штат Айова, 50010, attn. Стажер-специалист по сельскому хозяйству.
Цистерны для сельского водоснабжения в Огайо Норман Г. Бейли. Центр водных ресурсов, Университет штата Огайо, 1791 Нил Авеню, Колумбия, Огайо 43210

1560359

90 355 1687

9035 9035 9035 9

9355 7897

14035

14035 16200

115356

115352

135

9035 Цистерны

903 55 472

9 0355 1735

3988

9035 5 8520

Вместимость (галлоны) квадратных цистерн
Площадь дюймов футов	4 фута	5 футов	6 футов	7 футов	8 футов	9 футов	10 футов	11 футов	12 футов	13 футов	14 футов	15 футов	Пролет из Одна сторона
480	600	720	840	960	1080	1200	1320	1440				4
25	750	937	1125	1312	1500	1875	2062	2250	2437	2625	2812	5
36				1890	2150	2430	2700	2970	3240	3510	3780	4050	6	2205	2572	2940	3307	3675	4042	4410		4777
			1920	2400	2880 903 56	3360	3840	4320	4800	5280	5760	6240	6720		7200	3037	3645	4252	4860	5467	6075	6682	7290						7897						100	3000	3750	4500	5250	6000	6750	7500	8250	9000		9000		10
121	3630	4537	5445	6352	7260	8167	9075	9982	10890	11797 9035	11797 9035
144	4320	5400	6480	7560	8640	9720	10800	11880		11880		11880	12
169	5070	6337	7605	8872	10140	11407		11407				17745	1901 2	13
196	5880	7350	8820	10290	11760	13230	14700	14700 900 900	20580	22050	14
225	6750	8437	10125	11812	13500 5		11812	13500 5		20250	21937	23625	25312	15
256	7680	9600			19200	21120 9035 6	23040	24960	26880	28800	16
289	8670			8670		10837	13005		13005		13005		13005
21675	23842	26010	28177	30345	35512	17
324

										19440	21870	24300	26730	29160	31590	34020	36450	18
18952	21660	24367	27075	29782	32490	35197	37905	40612
		21000	24000	27000	30000	33000	36000	39000	42000	45000
45000
Диаметр дюймов футов	4 фута	5 футов	6 футов	7 футов	8 футов	9 футов	10 футов	11 футов	12 футов 13343 12 футов 13343	14 футов	15 футов
4	378	566	661	755	850	944	1038	1133	1227	1322			1322		1322 590	737	885	1032	1180	1327	1475	1622		1770	1917									9035 6	850	1062	1274	1487	1699	1912	2124	2336	2549				2549
7	1156	1445	2024	2313	2602	2891	3180	3469	3758	4047												1888	2266	2643	3021	3398	3776	4154	4531	4909				2385	2863	3340	3817	4294	4771	5248		5248		5725	6202		6202	6202	2360	2950	3540 90 015	4130	4720	5310	5900	6490	7080	7670	8260	8850	8850	4283	4997	5711	6425	7139	7853	8567	9281	9995	4248	5098	5947	6797	7646	8496	9346	10195	11045 11355
4985	5983	6980	7977	8974	9971	10968	11965	12962	13959	14956	6983	8095	9251	10408	11564	12720	13877	13033	16190			6637	7965	9292	10620	11947	13275	14602	15930	17258 185 15930	17258 185	17258 185	6006	7516 9 0356	9026	10537	12047	13558	15068	16578	18089	19599	21110	21110	8526	10230	11936	13641	15346	17051	18756		18756
22166			22166 5	22166 5			7646	9558	11470	13381	15293	17204	19116	21028	226356	21028	22639 39355
19	10650	12779	14909	17039	19169	21299	23429	25559		20	9440	11800	14160	16520	18880	21240	23600	25960		25960

Подготовил Эдвард С.Янг-младший и Уильям Э. Шарп, бывший научный сотрудник Исследовательского института экологических ресурсов и бывший доцент кафедры гидрологии лесов

Что такое «зеленая инфраструктура»? | Агентство по охране окружающей среды США

Сток ливневых вод продолжает оставаться основной причиной загрязнения воды в городских районах. Он переносит мусор, бактерии, тяжелые металлы и другие загрязнители через ливневую канализацию в местные водоемы. Сильные ливни могут вызвать наводнение, которое нанесет ущерб имуществу и инфраструктуре.

Исторически сложилось так, что общины использовали серую инфраструктуру — системы водостоков, труб и туннелей — для отвода ливневых вод от того места, где мы живем, на очистные сооружения или прямо в местные водоемы. Серая инфраструктура во многих областях стареет, а ее существующая способность справляться с большими объемами ливневых вод сокращается по всей стране. Чтобы решить эту проблему, многие общины устанавливают системы зеленой инфраструктуры, чтобы повысить свою способность управлять ливневыми водами. Поступая таким образом, сообщества становятся более устойчивыми и получают экологические, социальные и экономические выгоды.

По сути, зеленая инфраструктура фильтрует и поглощает ливневую воду там, где она падает. В 2019 году Конгресс принял Закон об улучшении водной инфраструктуры, в котором зеленая инфраструктура определяется как «комплекс мер, в которых используются системы растений или почвы, водопроницаемое тротуар или другие проницаемые поверхности или субстраты, сбор и повторное использование ливневых вод или озеленение для хранения, инфильтрации или испаряет ливневую воду и сокращает сток в канализационные системы или в поверхностные воды ».

Элементы зеленой инфраструктуры могут быть объединены в сообщество в нескольких масштабах.Примеры в городском масштабе могут включать дождевую бочку у дома, ряд деревьев вдоль главной городской улицы или озеленение переулка. Зеленая инфраструктура в масштабе микрорайона может включать акры открытых парковых пространств за пределами центра города, посадку дождевых садов или строительство водно-болотных угодий рядом с жилым жилым комплексом. В масштабе ландшафта или водораздела примеры могут включать защиту больших открытых природных пространств, прибрежных территорий, водно-болотных угодий или озеленение крутых склонов. Когда системы зеленой инфраструктуры устанавливаются по всему сообществу, городу или региональному водосбору, они могут обеспечить более чистый воздух и воду, а также значительную ценность для сообщества в виде защиты от наводнений, разнообразной среды обитания и красивых зеленых насаждений.

Подробнее:

Отключение водосточной трубы

Вода с крыши течет из отключенной водосточной трубы в землю через фильтр из гальки.

Эта простая практика позволяет перенаправить дренажные трубы на крышах с отвода дождевой воды в ливневую канализацию на слив в дождевые бочки, цистерны или проницаемые участки. Вы можете использовать его для хранения ливневой воды и / или для просачивания ливневой воды в почву. Отключение водосточной трубы может быть особенно выгодным для городов с комбинированными системами канализации.

Примеры

Сбор дождевой воды

Эта система сбора дождевой воды адаптирована к архитектуре здания и его окрестностей.

Системы сбора дождевой воды снижают загрязнение ливневых вод за счет замедления стока и сбора дождевых осадков для дальнейшего использования. Разнообразие систем варьируется от дождевой бочки на заднем дворе и цистерны коммерческого здания до ям на уровне земли, сборщиков и даже сетей, улавливающих росу и туман. Эти типы систем внедрены во всем мире.

Примеры

Сады дождя

Дождевой сад может быть красивым и функциональным.

Дождевые сады — это небольшие, неглубокие, затонувшие участки насаждений, которые собирают ливневые стоки с крыш, улиц и тротуаров. Также известные как биологически удерживающие ячейки, они предназначены для имитации естественных путей, которыми вода перетекает и поглощается землей, чтобы уменьшить загрязнение ливневой воды.

Примеры

Ящики для сеялки

Ящики для растений являются привлекательным инструментом для фильтрации ливневых вод, а также для уменьшения стока, попадающего в канализационную систему.Ящики для цветов — это городские дождевые сады с вертикальными стенками и открытым или закрытым дном. Обычно встречаются в центре города, они собирают и поглощают сток с улиц, тротуаров и парковок. Ящики для цветов идеально подходят для участков с ограниченным пространством, они могут быть полезным способом украсить городские улицы.

Примеры

Bioswales

Bioswales — это, по сути, дождевые сады, расположенные в длинных узких пространствах, таких как пространство между тротуаром и бордюром.

Bioswales, которые часто встречаются вдоль бордюров и на стоянках, используют растительность или мульчу, чтобы замедлить и отфильтровать потоки ливневой воды.

Примеры

Проницаемые покрытия

Водопроницаемое покрытие — хороший пример ловли воды там, где она падает.

Водопроницаемые тротуары проникают, обрабатывают и / или хранят дождевую воду там, где она падает. Они могут быть изготовлены из проницаемого бетона, пористого асфальта или проницаемых мостовых плит. Эта практика может быть особенно рентабельной, когда стоимость земли высока, а затопление или обледенение представляют собой проблему.

Примеры

Зеленые улицы и переулки

Зеленые улицы объединяют в себе несколько функций для улавливания и очистки ливневой воды.Зеленые улицы и переулки создаются путем интеграции элементов зеленой инфраструктуры в их дизайн для хранения и фильтрации ливневой воды. Проницаемый тротуар, биоплёнки, ящики для цветов и деревья — это те элементы, которые можно вплести в дизайн улиц или аллей.

Примеры

Зеленая парковка

Парковки — хорошее место для установки зеленой инфраструктуры, которая может улавливать ливневую воду, которая обычно попадает в канализационную систему.

Многие элементы зеленой инфраструктуры можно легко интегрировать в дизайн парковок.Водопроницаемые покрытия могут быть установлены на участках участка, а дождевые сады и биосвалы могут быть включены в срединные границы и по периметру парковки. Встраиваемые в автостоянку, эти элементы также уменьшают эффект теплового острова и улучшают проходимость в этой зоне.

Примеры

Зеленые крыши

Система зеленой крыши на крыше здания помогает управлять ливневыми стоками и сокращать затраты на электроэнергию для охлаждения.

Зеленые крыши покрыты растительной средой и растительностью, которые обеспечивают проникновение дождевых осадков и эвапотранспирацию накопленной воды.Они особенно рентабельны в густонаселенных городских районах, где стоимость земли высока, а также в крупных промышленных или офисных зданиях, где затраты на управление ливневыми стоками, вероятно, будут высокими.

Примеры

Городской навес

Городские деревья или кроны деревьев впитывают ливневую воду, создают прохладную тень и помогают замедлить движение транспорта.

Деревья поглощают ливневую воду своими листьями и ветвями. Многие города поставили цели по созданию кроны деревьев, чтобы восстановить преимущества деревьев, утраченные при застройке территорий.Домовладельцы, предприятия и общественные группы могут участвовать в посадке и уходе за деревьями в городской среде.

Примеры

Сохранение земель

Сохранение земель — еще один хороший инструмент, который сообщества могут использовать для снижения риска ливневых стоков и переполнений канализационных сетей.

Воздействие городских ливневых стоков на качество воды и наводнения также может быть устранено путем защиты открытых пространств и уязвимых природных территорий внутри города и прилегающих к нему территорий, обеспечивая при этом возможности для отдыха жителей города.Природные зоны, которые должны быть в центре внимания этих усилий, включают прибрежные зоны, водно-болотные угодья и крутые склоны.

Примеры

Для чего используются трубы и вентиляционные отверстия на крыше?

Трубы и вентиляционные отверстия, видимые с вашего тротуара, хотя, возможно, и вызывают раздражение у некоторых, очень важны для обеспечения правильной работы различных систем. Ниже приводится руководство по вентиляционным отверстиям и трубам, которые вы можете найти на крыше вашего дома, и о том, что они делают.

Что это за трубы и вентиляционные отверстия?

Фото Пола ВанДерверфа с Flickr

Практически все, что выступает из крыши, предназначено для вентиляции дома.Всем известно, что дымовая труба дает куда-то уходить дыму и копоти от камина. А как насчет этих труб из ПВХ и металлических вентиляционных отверстий?

Вентиляционные трубы для сантехники

Внутренняя сантехника — это сложная система, которая перемещает воду, отходы и воздух. Чтобы все двигалось в правильном направлении, необходимо регулировать давление воздуха в ваших трубах.

Как правило, вы хотите, чтобы жидкости и твердые частицы двигались вниз по дренажным трубам, а не вверх через раковины или стоки. Сточные воды производят газ, который нужно куда-то уходить.Сантехнические вентиляционные отверстия позволяют отходящим газам и запахам выходить из дома через крышу, где они никому не мешают.

Вентиляционные трубы HVAC

Фотография PPD на Pixnio

Приборы HVAC внутри вашего дома, такие как испарители кондиционеров, печи или водонагреватели, выделяют много тепла. Эти вентиляционные трубы направляют нагретый воздух наружу через вашу крышу.

Вентиляторы для чердаков

Чердаки — отличное место для скопления горячего и влажного воздуха в летние месяцы.Это не идеально для вашего дома. По мере того, как на чердаке накапливается тепло, вашему кондиционеру приходится работать тяжелее. Вентиляторы чердака помогают снять давление в системах отопления, вентиляции и кондиционирования воздуха, циркулируя горячий и влажный воздух и выталкивая его наружу.

Ящик вентилируемый

Эти вентиляционные отверстия могут быть разных размеров в зависимости от их назначения. Небольшие вентиляционные отверстия часто соединяются с приборами или другими приспособлениями, обеспечивающими циркуляцию воздуха, включая сушилки и вентиляционные отверстия в ванных комнатах. Большие вентиляционные отверстия часто используются в сочетании с вентиляторами на чердаке, чтобы обеспечить циркуляцию горячего воздуха и влаги из чердачных помещений.

Вентиляционные отверстия на крыше для профессионального использования

Фото с сайта pxfuel

Вы вряд ли увидите такие вентиляционные отверстия в обычном доме. Коммерческие вентиляционные отверстия на крыше бывают разных форм и размеров, от маленьких воздуховодов до огромных стопок. Они также выполняют множество функций, большинство из которых связаны с отводом горячего воздуха из коммерческих зданий.

Что произойдет, если они протекут или будут заблокированы?

Утечка в вентиляционной трубе со временем может вызвать серьезные проблемы, если она находится внутри дома.Негерметичная вентиляционная труба может позволить неприятным запахам проникнуть в дом. Утечки в вентиляционном отверстии системы отопления, вентиляции и кондиционирования воздуха могут повлиять на эффективность кондиционирования воздуха из-за циркуляции нагретого воздуха.

Препятствия в вентиляционном отверстии или трубе могут вызвать еще больше проблем. Закупорка в вентиляционных трубах может дестабилизировать всю вашу водопроводную систему. В худшем случае это может привести к тому, что вещи будут течь в том направлении, в котором вы не хотите, чтобы они текли. Если в вашей сушилке используется вентиляционная труба, расположенная на крыше, обязательно проверьте вентиляционную решетку на наличие ворса и других материалов.

Могу ли я покрасить вентиляционные отверстия на крыше?

Вы можете красить вентиляционные отверстия и стопки, как хотите, но сначала убедитесь, что они установлены правильно и не имеют повреждений. RoofCrafters может проверить уплотнения и мигание на ваших вентиляционных отверстиях на крыше и покрасить их для вас.

Узнать больше

Опытные профессионалы RoofCrafters обеспечивают непревзойденное мастерство и сервис для большего Остина. Свяжитесь с нами сегодня, чтобы назначить бесплатную проверку крыши и вентиляции!

Контроль сильного стока — Решение проблем дренажа и эрозии

Следующие подходы к перенаправлению и улавливанию стока могут быть использованы для контроля обильного стока, вызывающего продолжительные влажные территории или эрозию двора.

Если у вас сильный сток из водосточных водостоков с крыш и соседних владений, перенаправление или улавливание стока может обеспечить лучший контроль. Эти методы минимизируют количество воды, которая накапливается или вызывает эрозию в проблемной зоне. Многие из описанных ниже приемов можно использовать в тандеме: например, вы можете безопасно перенаправить стока , а затем захватить и позволить ему впитаться в почву.

Захват стока: бочки для дождя, дождевые сады, почвенные поправки, террасы, сухие колодцы.»

Перенаправление стока: канавы, французские водостоки, водосборные бассейны, пристройки водосточных труб. »

Сбор и хранение стока

Сток можно улавливать и хранить для использования или позволить ему впитаться в почву. Дождевые бочки и цистерны используются для хранения. Сухие колодцы, удобрения почвы и дождевые сады используются для проникновения воды в почву.

Эти решения имеют множество экологических преимуществ: уменьшает сток с вашего участка, фильтрует сток, поливает ваш двор и пополняет грунтовые воды.Их также можно комбинировать со структурами, перенаправляющими сток. Например, можно построить травяную канаву или пристройку водосточной трубы для подачи стока в сухой колодец или дождевой сад.

Однако эти методы подходят не для всех мест.

Дождевые сады или сухие колодцы не следует располагать рядом с фундаментом дома, чтобы избежать проблем с водой в подвале или фундаменте.
Если ваша почва имеет плохую скорость инфильтрации, возможно, потребуется включить дренаж в дизайн дождевого сада или сухого колодца.Почвы с высоким уровнем грунтовых вод или очень малой глубиной до коренных пород также являются проблематичными. Найдите свой тип почвы с помощью карт Soil Survey. Перед тем, как установить дождевой сад или просушить колодец, вам также следует провести тест на инфильтрацию.

Если при строительстве одного из этих комплексов будет нарушено более 2500 квадратных футов, вам потребуется разрешение в округе Фэйрфакс. См .: Планы, связанные с сайтом. В других юрисдикциях см. Местные нормы и правила.

1. Бочка для дождя или цистерна

Дождевая бочка — это большой контейнер, который прикрепляется к концу водосточной трубы и хранит воду для дальнейшего использования, например, для полива сада или лужайки.Бочки от дождя бывают разных форм и размеров. Типичная бочка для дождя вмещает около 50 галлонов воды. Цистерны большего размера могут вместить сотни или даже тысячи галлонов. Дождевые бочки просты в установке и недороги. Если у вас нет бачка, этот вариант обычно не обеспечивает достаточной емкости для значительного уменьшения количества стоков, стекающих на лужайку во время сильных штормов. Скорее всего, дождевые бочки наиболее полезны в качестве дополнения к другим средствам контроля ливневой воды.

Устройство перелива позволяет вытекать лишней воде, когда бочка или цистерна полны.Используйте гофрированную пластиковую трубку, чтобы направить перелив в сторону от фундамента вашего дома.
Водосточная труба может быть подключена к одному или нескольким водосточным бочкам. Подключение дождевых бочек увеличивает количество улавливаемого стока.
Для получения дополнительной информации см .: Мастерские Rain Barrel

2. Дождевой сад

Дождевой сад — это густо озелененная впадина, расположенная на пути стока стока, с проницаемой почвой. Во время шторма сток будет скапливаться на поверхности дождевого сада и впитываться в почву, фильтруя воду и подпитывая грунтовые воды.

Правильное функционирование дождевого сада зависит от проницаемости естественной почвы. При отсутствии надлежащей проницаемости может потребоваться дренаж, позволяющий отводить фильтрованную воду, что может увеличить затраты и время строительства.

В дождевом саду естественная почва изменяется или заменяется смесью песка, верхнего слоя почвы и органического компоста (или предварительно приготовленной дождевой садовой смесью). Глубина этих поправок может варьироваться в зависимости от усилий и ресурсов, которые вы хотите вложить, но восемнадцать дюймов следует рассматривать как минимум.Под измененной почвой на дополнительной гравийной или песчаной подушке накапливается ливневая вода, так что она может впитаться в нижележащую естественную почву.

Дождевые сады могут быть хорошим решением больших и широко распространенных проблем с дренажем на заднем дворе. Они могут быть разных стилей и размеров. Большие и глубокие дождевые сады будут обрабатывать больше стока, меньшие и более мелкие дождевые сады будут обрабатывать меньше, но все правильно функционирующие дождевые сады уменьшат загрязненные ливневые воды и помогут восполнить запасы грунтовых вод.

Дополнительную информацию и инструкции по проектированию и строительству дождевого сада на заднем дворе можно найти в статьях NVSWCD «Проектирование и строительство дождевого сада: руководство для домовладельцев» или «Семь мифов о дождевых садах».

3. Поправка для почвы или Компостное одеяло

Часто городские и пригородные почвы плотные, уплотненные и имеют низкое плодородие. Добавление в почву органических веществ или компоста снижает плотность почвы и улучшает ее структуру. Структура относится к слипанию частиц почвы. Почва с хорошей структурой более пористая, что способствует инфильтрации и сокращению стока. Улучшение почвы также улучшает здоровье и продуктивность вашей почвы, добавляя долгосрочный источник питательных веществ и органических веществ.Есть два общих подхода.

Метод низкой интенсивности:

Компостное одеяло. Положите тонкий слой компоста и присыпьте его граблями на лужайке, следя за тем, чтобы не закопать траву или другую существующую растительность. Если вы добавляете компост на оголенное место или участок без растительности, вы можете добавить более толстый слой.

Что использовать для компоста? Вы можете приобрести компост в коммерческих целях, но также можете использовать листовую мульчу. В округе есть места для сбора бесплатной мульчи из листьев.Для еще более простого подхода вы можете переработать органические вещества, которые у вас есть на участке, оставив скошенную траву на лужайке (езда на велосипеде) и скашивая осенние листья на лужайке вместо того, чтобы складывать их в мешки. Обрезки и скошенные листья разрушаются сами по себе и превращаются в компост в почве. Чтобы увидеть заметные изменения в вашей почве, может пройти несколько сезонов.

Метод высокой интенсивности:

Поправка о почвах. Представьте фермера, вспахивающего поле. Обработка почвы в тяжелых условиях — это, по сути, то же самое.Вместо того, чтобы добавлять семена, вы будете смешивать компост с почвой. Этот вариант более дорогостоящий и интенсивный (вам придется взорвать лужайку!), Но результаты будут немедленными и заметными.

Сначала выберите площадь вашей собственности, которую вы хотите изменить. Основываясь на этой площади, вы можете рассчитать, сколько компоста вам понадобится. Не существует установленного правила, но если вы собираетесь использовать более интенсивный метод, мы рекомендуем использовать не менее четырех дюймов, если не больше. Вы можете нанять ландшафтного дизайнера или арендовать мотокультиватор или небольшой экскаватор с обратной лопатой.Опустите 10 дюймов до двух футов, чтобы смешать с компостом. Вы можете купить компост в коммерческих целях или бесплатно получить мульчу из листьев в округе. Имейте в виду, что мульча из свободных листьев из округа не всегда бывает стабильного качества, не разлагается полностью и может содержать семена сорняков. Немедленно пересадите желаемую растительность.

Террасы часто можно засыпать с помощью поправки на почву, чтобы замедлить сток, а также улучшить инфильтрацию. Для получения дополнительной информации см .: Как защитить эродирующую землю — террасы

4.Сухой колодец (Инфильтрационная траншея)

Сухой колодец или инфильтрационная траншея — это подземное хранилище, заполненное гравием. Вода, захваченная сухим колодцем, хранится в пустотах между гравием, пока она не просочится в землю или не вытечет через дренаж.

сторон отсека для сушки (не дно) облицованы ландшафтной тканью.
Вода может быть направлена в сухой колодец из водосточной трубы или другой трубы.
Может использоваться как дорожка или засыпана верхним слоем почвы и дерном.
Лучше всего копать до тех пор, пока не будет обнаружен проницаемый слой почвы. Сухой колодец — хороший вариант только в том случае, если проницаемый слой почвы находится на разумной глубине. Если такого слоя нет, сухой колодец не может быть хорошим решением.

Перенаправить сток

Перехват и перенаправление стока дает возможность безопасно сливать объем в место за пределами проблемной зоны. Это можно сделать с помощью водостоков, французских водостоков, водосборных бассейнов или удлинителей водосточной трубы и отстойника.Эти методы перенаправления можно комбинировать с практиками захвата и хранения (см. Ниже).

Всякий раз, когда вы перенаправляете сток, вы должны отправить его в подходящую точку. Сброс сточных вод в неподходящее место просто сдвинет проблемы под откос. Имейте в виду, что перенаправление стока без впитывания его в почву может негативно повлиять на соседние участки.

1. Свейл

Вал — это широкая неглубокая канава, в которой вода может стекать в подходящее отверстие. Канал должен быть защищен травой или другой растительностью.Он также может быть облицован камнем подходящего размера для предотвращения эрозии канавы.

Камень предпочтительнее в лугах, в которых трава плохо растет из-за тени или которые слишком крутые или длинные для травы, чтобы предотвратить эрозию. Выстланную камнем канаву иногда называют руслом сухого ручья . Используемые камни могут быть разных размеров: более крупные действуют как стабилизаторы, а более мелкие — как наполнители. Как правило, чем тяжелее поток, тем больше должны быть камни. Под каменную облицовку следует класть плотно сплетенную ландшафтную ткань.

2. Французский сток

Французский водосток — это устройство подземного водоотвода. Он состоит из перфорированной трубы, окруженной гравием и выложенной прочной ландшафтной тканью. Французский водосток отводит сточные воды под землю к подходящему водовыпуску. К нему можно подсоединить водосточные трубы и трубы отстойного насоса, а также объединить с ним водосборный бассейн для удаления стоячей воды. Более глубокие французские водостоки также можно использовать для отвода грунтовых вод.

Советы по созданию французского водостока. Предварительно собранные варианты слива французского производства (например, EZ-Drain) могут сэкономить время и усилия при установке.

Выкопайте канаву в том месте, где пойдет ваша французская канализация. Стандартная французская дренажная канава составляет около 1,5 футов в глубину и 10-12 дюймов в ширину, в зависимости от размера выбранной трубы (обычно 4-6 дюймов) и желаемой глубины.
Выровняйте канаву со всех сторон ландшафтной тканью, чтобы предотвратить эрозию почвы.
Насыпьте на дно канавы слой гравия.
Перфорированная пластиковая труба уложена поверх гравия и окружена гравием по бокам и сверху.
Если верхний слой почвы и дерн будут использоваться для покрытия французского водостока, ландшафтную ткань следует натянуть поверх гравия перед добавлением верхнего слоя почвы.
Если гравий останется открытым на поверхности земли, ландшафтную ткань не нужно натягивать поверх гравия, но края должны быть защищены, чтобы осадок не попал в канализацию.

3. Водосборный бассейн

Водосборный бассейн — это сборный бокс со сливным отверстием вверху и сливным отверстием внизу.Поверхностный сток поступает на вход, проходит через сборный бокс и выходит через выход в заглубленную водосточную трубу. Водосборный бассейн следует размещать в низком месте на участке, чтобы вода естественным образом стекала к нему (можно построить травяную канаву, чтобы направлять сток в бассейн). Закопанная водосточная труба должна сливаться в подходящий слив.

4. Блоки брызг и надстройки водосточной трубы

Гидравлические блоки и гофрированная пластиковая труба также могут использоваться для направления сточных вод с крыш из водосточных водостоков или водоотливных насосов от стен фундамента в подходящую зону.См .: Гидравлические блоки и водосточные трубы

Вернуться к главному меню «Решение проблем дренажа и эрозии»

Как скрыть трубы с коробкой из гипсокартона | Как заделать дырку в гипсокартоне

Эта пошаговая статья своими руками про как скрыть трубы гипсокартоном . История этого проекта проста: нам понадобились трубы, идущие от первого этажа до чердака, для солнечной системы водяного отопления, и мы должны были придумать умное решение, чтобы скрыть их.Поэтому мы решили сделать простой короб из гипсокартона по углу комнаты и скрыть неэстетичные трубы. Вы также можете установить небольшую дверцу для доступа на случай, если вам нужно работать с трубами, но, поскольку это спальня / офис, мы решили сделать ее гладкой.

Это дом с каменной кладкой стен, поэтому проще всего оформить коробку с помощью металлических гвоздей. Однако вы также можете использовать пиломатериалы и выполнить те же действия. Убедитесь, что вы используете спиртовой уровень, чтобы отвесить вертикальные листы при обрамлении шкатулки.Кроме того, используйте L-образный угольник, чтобы углы были идеально ровными. Обычно из-за отсутствия внимания к деталям такой простой проект из гипсокартона проваливается.

Материалы

Лист гипсокартона

Шовный герметик

Металлические шпильки

Сетка из огнестойкого стекла

Инструменты

Защитные перчатки, Защита глаз, Респираторная маска

Отвертка электрическая, пила для гипсокартона

Нож универсальный, Т-образный, Ножи

подсказок

Для гипсокартона 1/2 дюйма используйте шурупы для гипсокартона 1-1 / 4 дюйма; для гипсокартона 5/8 дюйма используйте 6 шурупов 1-5 / 8 ″

Надевайте респираторную маску при шлифовании листов гипсокартона

Время

2 дня

Первый шаг проекта — установить металлические стойки вдоль прилегающих стен комнаты.Убедитесь, что вы разместили шпильки как можно ближе к трубам, чтобы кожух был как можно меньше. Прикрепите шпильки спиртовым уровнем и прикрепите их к стене винтами.

Как вы можете видеть на изображении, металлические стойки должны доходить до пола и доходить до потолка.

Затем отрежьте гипсокартон до необходимых размеров и прикрутите его к металлическим штифтам. Обратите внимание, что вам нужно добавить еще одну стойку к внешнему углу коробки, чтобы у вас была опора для листа гипсокартона.Используйте спиртовой уровень, чтобы убедиться, что коробка ровная со всех сторон.

Прикрепите лист гипсокартона к другой стороне защитной коробки. Убедитесь, что углы расположены под прямым углом.

Шаг 2: промыть шкатулку из гипсокартона

После того, как вы собрали кожух для труб, вам нужно позаботиться о последних штрихах. Следовательно, нам нужно сначала заняться внешними и внутренними углами. Смешайте немного грязи и нанесите ее шпателем на внешний угол.

Разрежьте сетку из стекловолокна, затем нанесите ее на внутренние и внешние углы и вдавите в грязь. Также добавьте сетку поверх стыков. Сетка укрепит стыки и углы и предотвратит появление трещин в будущем.

Используйте шпатель, чтобы покрыть сетку компаундом. Убедитесь, что вы распределили грязь как можно более равномерно. Дайте грязи высохнуть в течение одного дня, прежде чем наносить второй слой.

Нанесите грязь на всю поверхность гипсокартона и убедитесь, что она гладкая.Дайте ему высохнуть в течение одного дня, а затем тщательно отшлифуйте поверхность крупной и мелкозернистой наждачной бумагой.

И последнее, но не менее важное: раскрасьте шкатулку для шкуры по своему вкусу. Как видите, это быстрый проект гипсокартона, который вы можете выполнить за несколько часов, добавленных за пару дней. Это простой и эффективный способ укрыть трубы и другие предметы, которые могут испортить внешний вид вашей комнаты.

Спасибо, что прочитали наш проект про как скрыть трубы коробом из гипсокартона .Ознакомьтесь с остальными проектами, если хотите научиться трюкам и методам ремонта гипсокартона. НАПИШИТЕСЬ НА НАМ НА FACEBOOK, чтобы получать больше обновлений.

Трубы для стиральных машин, изображения конфигурации труб, полезные советы

Я собрал вместе несколько вариантов труб для стиральных машин и сфотографировал их, чтобы показать вам наиболее распространенные конфигурации. Я использовал все эти приспособления, как в стенах с карнизами, так и в недостроенных подвалах. Конечно, есть много других юридических установок.Отправьте мне свою фотографию, если вы хотите, чтобы я раскритиковал вашу сантехнику своими руками или сделал предложения.

Начнем с основ.

Трубка на фотографии слева представляет слив раковины для стирки, а на фотографии справа — стояк стиральной машины. В каждом A — вентиляционное отверстие, B — ловушка, а C — сток.

Вы только должны помнить об этом, сантехнический тройник, который обслуживает каждое приспособление,
место соединения сифона, слива и вентиляционного отверстия.Ловушка
рукава (горизонтальная труба вниз по потоку от сифона) всегда течет в
сантехнический тройник. Слив и вентиляция прибора начинаются с санитарного тройника. Таким образом, это не слив, пока он не будет вниз по течению от сантехнического тройника. Мы можем установить различные фитинги и присоединить другие приспособления для стока к стокам , но мы не можем делать эти вещи для захвата рук. То, что мы делаем для захвата рычагов, может нарушить защиту, которую вентиляционное отверстие обеспечивает уплотнение сифона, [воду в сифоне] от сифонации. Подробнее об этом позже.

Есть способы добавить дренаж к вентиляционным отверстиям, это называется вертикальной влажной вентиляцией. Правила для этого относятся к расстояниям, размерам труб и конкретным типам приспособлений, которые необходимо соединить таким образом. Найдите правила в разделе местных правил по сантехнике в разделе вентиляционных отверстий в разделе «Вертикальная влажная вентиляция». Помните, что когда вы делаете водопровод своими руками, правила сантехники предназначены для вашей защиты, а не против вас.

Вариант сборки 1

Вот наиболее распространенная установка того, что люди называют трубами для стиральных машин.На этом изображении; A. — это вентиляционное отверстие, выходящее на крышу или присоединяющееся к другим вентиляционным отверстиям на пути к крыше. Секция «А» может быть установлена ровно, без уклона.

B. — отводное отверстие 90 градусов, [без разворота]. Этот фитинг можно использовать только в вентиляционной секции и не всегда там.

C. — сантехнический тройник 1-1 / 2 дюйма с переходником для прочистки и вставленной в него заглушкой. Он установлен над точкой перелива приспособления, в верхней части секции, обозначенной E.

D. Санитарный тройник 2 «с втулкой для смыва размером 2» x 1-1 / 2 «, установленной в его верхнюю часть.Это конец сифона, начало вентиляционного отверстия и начало слива для этого приспособления. Когда тройник установлен таким образом вертикально, мы называем это приспособлением с вентиляцией в стеке.

E. — хвостовая часть приспособления, вертикальное сечение перед сифоном. Длина патрубка стиральной машины должна быть не менее 18 дюймов, но не более 30 дюймов.

F. Это p-сифон, p-сифон труб стиральной машины должен быть установлен над полом, по крайней мере на 6 дюймов выше, но не более чем на 18 дюймов выше.

G. — ловушка, 2-дюймовая p-образная ловушка должна быть не длиннее 60 дюймов, иметь уклон не менее 1/4 дюйма на фут и иметь только горизонтальные смещения.

H. к горизонтальному водостоку, к которому присоединен этот прибор. Он будет находиться под полом. Обратите внимание на комбинацию тройника 2 дюйма и колена 2 дюйма под 45 градусов. Это образует 2-дюймовую комбинацию и считается длинным фитингом, подходящим для поток дренажа с вертикального на горизонтальный. Для дренажа, протекающего из вертикального положения в горизонтальное, требуется длинный патрубок.

Вариант сборки 2

Как видите, A. B. C. E. F. и G. на этом фото такие же, как на фото выше.

D. по-прежнему является санитарной футболкой, но теперь она находится на спине, а вентиляционное отверстие выходит сбоку. Это сан-тройник 2 «x 2» x 1-1 / 2 «. Когда тройник укладывается таким образом, мы называем его плоским вентилируемым приспособлением.

H. — вертикальный слив, к которому присоединяется этот приспособление. Обратите внимание на сан-тройник, используемый для соединения этих труб. Горизонтальный слив может стекать в вертикальное при использовании фитинга средней длины.Сан-тройник образует изгиб на 90 градусов средней длины, поэтому мы можем использовать его для присоединения горизонтального водостока к вертикальному водостоку.

Вариант сборки 3

На этой фотографии показан слив стиральной машины, соединенный со сливом раковины для белья. А. снова выводит воздух из двух светильников на крышу.

B. представляет собой колено с отводом на 90 градусов размером 1-1 / 2 дюйма, если смотреть на перевернутый тройник размером 1-1 / 2 дюйма. Сан-тройник перевернут, потому что его средний угол поворота должен совпадать с потоком. Поток в вентиляционном отверстии направлен на крышу.Если бы использовался вентиляционный тройник, у него не было бы направления, так как у него нет прохода.

C. Это снова очистка и заглушка. Этот тройник расположен правой стороной вверх, потому что его длина должна позволять сливному кабелю опускаться в канализацию.

D. представляет собой сантехнический тройник размером 2 «x 1-1 / 2» x 2 «, принимающий поток из сифона и соединяющий слив с вентиляционным отверстием.

E. выполняет ту же работу для раковины для белья, что и приспособление имеет ловушку размером 1-1 / 2 дюйма и p-образную ловушку, поэтому E — это тройник размером 2 дюйма x 1-1 / 2 дюйма x 1-1 / 2 дюйма.

F. — полный тройник размером 2 дюйма, присоединяющийся к два стока.Обратите внимание на средний угол наклона тройника, где поток переходит из горизонтального в вертикальное, и на длинный поворот длинного изгиба на 90 градусов, где поток переходит из вертикального в горизонтальный.

G. — это сифон размером 1-1 / 2 дюйма, который будет обслуживать мойку для белья. В отличие от сифона, сваренного для сварки растворителем, используемого для стояка, сифон для раковины имеет штуцер, который позволяет его снимать. что ловушка размером 1-1 / 2 дюйма не может превышать 42 дюйма.

H. — стояк, колено 45 градусов на его вершине предназначено для вывода дренажа через поверхность стены.Если он открыт, а не в стене, 45 не используется.

Оба этих приспособления вентилируются.

Вариант сборки 4

Разница здесь в использовании 2 ‘тройника и 1/8-го изгиба, тогда как выше использовались тройник san и 90. Когда звезда и 1/8 изгиб поворачиваются таким образом, мы называем это «перевернутой комбинацией». Перевернутая комбинация позволяет двум светильникам соединяться более узким образом, чем у san tee и 90.

Вариант сборки 5

Хорошо, вот еще один.Теперь из раковины для белья вентилируется штабель, а из стояка — плоский воздух. Это просто лего с правилами.

Говоря о правилах, давайте вернемся к канализации, вентиляционным отверстиям и ловушкам. Общая концепция, которая регулирует раздел DWV, [слить сточные воды и вентиляцию] сантехнических правил, — это свободный поток воды за счет свободного потока воздуха.

Вода, текущая по вертикальной или горизонтальной трубе, будет течь достаточно свободно, чтобы поддерживать трубу в чистоте , если может выталкивать воздух, находящийся перед ней, и втягивать воздух, находящийся позади нее.Термин для этого — «самоочищающее действие». Мы хотим выталкивать и вытягивать воздух на крыше, а не воздух в комнатах, в которых мы живем. Мы хотим поддерживать определенное количество воды в р-ловушке каждого светильника, чтобы канализационный газ не мог подниматься в комнату, в которой это приспособление находится в. Канализационный газ теплый из-за экзотермического действия бактерий. Поднимается теплый воздух. Сантехнический кодекс основан на непреложных законах природы.

Если прибор не вентилируется, сливная вода, которая заполняет трубу, ведущую от этого приспособления, будет вытягивать воздух в комнате, в которой находится приспособление.В конце этого потока на воду в р-сифоне этого приспособления будет оказываться отрицательное давление со стороны слива сифона. Это может вызвать сифон из сифона, в результате чего комната станет уязвимой для свободного потока канализационного газа. Вода в ловушке называется «затвор ловушки». Вентиляционное отверстие, через которое воздух попадает на дренажную сторону рукава сифона, называется «защитой уплотнения сифона».

Если вентиляция из приспособления, расположенного ниже по потоку, не вентилируется, вода, заполняющая трубу из приспособления, расположенного выше по потоку, создаст положительное давление на воду в ловушке приспособления, расположенного вниз по потоку, со стороны дренажа этой ловушки.Это может подтолкнуть воздух мимо воды в ловушке нижнего устройства, в результате чего канализационный газ попадет в эту комнату.

И да, я видел, как все это происходило и даже хуже. Хуже всего было, когда выход стоматологической аспирационной машины был подключен к сливу раковины для мытья рук в стоматологической хирургии . Когда бы всасывающая машина работала, из слива раковины постоянно доносились пузыри, когда канализационный газ проходил мимо воды в сифоне.

Наконец, пока я говорю об этом, не забывайте, что даже если все подключено должным образом, необходимо использовать приспособления для поддержания уплотнения ловушки.Сливайте воду в канализацию никогда не использовавшегося прибора каждые тридцать дней или закройте крышкой или откажитесь от нее, чтобы защитить воздух в этой комнате.

Когда слив стиральной машины находится в стене, стояк может заканчиваться этим коробом. Это моя любимая версия коробки автоматической мойки, потому что:

A. Я могу настроить 2-дюймовые сточные воды, горячую и холодную воду в любой конфигурации, которую я захочу, я даже могу подавать воду сверху и устанавливать клапаны вверх. вниз, если я работаю в подвале и вода падает сверху.Некоторые коробки позволяют устанавливать слив только в центральное положение. Это может вынудить меня использовать смещенные фитинги в стояке, если p-образный сифон не помещается в отсек для стоек с входным отверстием в центре отсека. Мне также не нравится 2-дюймовая труба между двумя водопроводными трубами, так как одна из них в какой-то момент будет вынуждена выскользнуть из 2-дюймовой трубы.

B. Колпачок на левой стороне коробки — это контрольная пробка для моего теста на воду. В большинстве коробок его нужно вырезать ножом после теста, а не снимать неповрежденным, как это могло бы быть.

C. Клапаны готовы к установке трубы Pex типа RTI и зажимаются как «Shark bite». Ни пайки, ни резьбы.

D. Клапаны представляют собой шаровые краны из нержавеющей стали на 90 градусов, без шайб.
