Как сделать крышу сарая односкатную крышу: Односкатная крыша для сарая: бюджетный вариант

Односкатная крыша для сарая: бюджетный вариант

• Как обеспечить угол наклона
• Установка односкатной крыши для небольшого сарая

• Чем и как крыть односкатную крышу для сарая

Для дачника сарай практически незаменим в саду – в нем можно хранить оборудование, инструменты и даже громоздкие предметы. Установка сарая на подготовленный заранее фундамент – вопрос лишь нескольких часов, если есть помощник. Его крыша может быть односкатной или двухскатной. Выбор – лишь в личных предпочтениях и имеющихся материалах. Односкатная крыша для сарая требует значительно меньше материала – почти вдвое.

Такая крыша наклонена в одну сторону, поэтому высота в сарае получается неодинаковой. Это необходимо для обеспечения нормального стока воды с крыши, но за счет этого пространство над головой в подобном сарае будет ограничено.

Односкатная крыша для сарая обычно имеет уклон, направленный назад, то есть высота фасада в нем больше высоты задней стенки.

Окна, как правило, располагают на стороне фасада. В этом случае в сарае можно использовать естественное освещение, например, расположить под окном верстак или выращивать растений в горшках.

Как правильно построить односкатную крышу для сарая ↑

Простой чертеж сарая с односкатной крышей, который можно построить своими руками (фото выше) состоит из следующих деталей:

• односкатной крыши,
• двери,
• небольшого окошка.

Как обеспечить угол наклона ↑

Добиться нужного угла наклона можно различными способами.

• К верхнему брусу обвязки гвоздями прикрепляют небольшие стойки, а к ним, тоже гвоздями – потолочные балки.
• Если ширина сарая небольшая достаточно просто прибить еще один брус к фасадному.
• Можно изначально в процессе строительства выстроить одну из стен выше другой – фасадную выше тыльной. В этом случае потолочные балки укладываются сразу на обвязку. Эти крыши снизу обычно не подшивают.

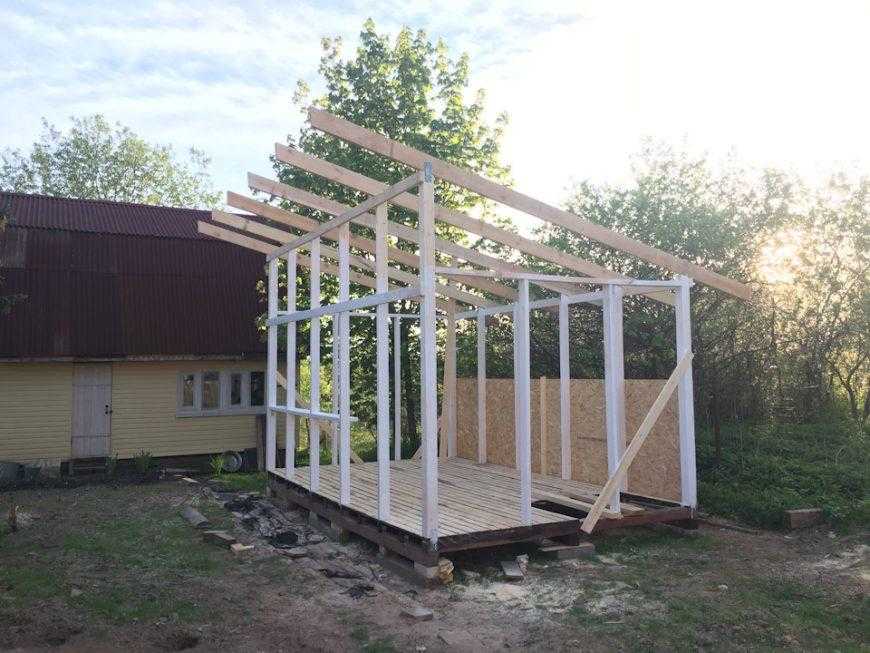

Установка односкатной крыши для небольшого сарая ↑

В качестве небольшого сарая может выступать обычный вагончик. Односкатную крышу на вагончик можно поставить и своими руками. Обычно в роли опоры для такой конструкции выступают передняя балка, которую крепят поверх передней панели, и конусовидные планки, прибитые с боков к боковым стенам. Их прикручивают к панели при помощи шОдноскатную урупов.

Сама крыша в этом случае – это большой лист ДСП, который нависает над боковыми стенками, защищая их от дождя. Крышу подымают, кладут на балку и опорные планки, выравнивают, чтобы она со всех сторон одинаково нависала над стенами, а затем прибивают гвоздями.

На заметку

Для крыш, имеющих больший вес рекомендуется использовать стропила и обрешетку.

Возведение односкатной крыши для сарая: основные принципы ↑

По обе стороны стоек вдоль монтируют продольные рейки (4 х 10 мм) из древесины, которые должны по крайней мере на 20 см выходить с обеих сторон за торцы стен. На них будут располагаться поперечные потолочные балки. Для этого могут подойти и толстые доски порядка 7–8 см. Их укладывают с шагом 60–80 см и закрепляют при помощи гвоздей или специальных уголков.

Совет

Полезную площадь сарая легко увеличить если не обшивать ее потолок, то есть оставить балки незакрытыми и использовать их как крюки – на них можно подвешивать пакеты с семенами и другие небольшие предметы.

Затем со стороны фасада сарая гвоздями прибивают брус того же сечения, что и для обвязок. Далее с шагом 50 см устанавливают лаги (обрешетка). Эти доски начинают укладывать с фасадной высокой стороны до самой низкой. Конструкцию так же прибивают гвоздями и в нескольких местах закручивают проволокой. С боков рекомендуется делать выпуск до 20 см.

Важно

Нужно помнить, что деревянные детали подвержены гниению, плесени и т. д., поэтому их следует обработать специальными средствами для защиты от сырости.

Крыша обычного сарайчика обычно имеет небольшой угол наклона. Следовательно в снежные зимы на них может скапливаться довольно много снега, а при проливных дождях – влага. Поэтому желательно заранее укрепить крышу сарая, чтобы материал для кровли быстро не просел. Стропила укрепляют, добавляя в каркас поперечные балки, на которые станут дополнительной опорой. Шаг стропил лучше установить не больше 0,5–0,75 м.

На заметку

Щели, образовавшиеся между крышей и стенами можно закрыть – забить досками подходящего размера со всех сторон, исключая заднюю.

Сверху на лаги расстилают внахлест рубероид и крепят при помощи гвоздей на тонкие планки. Поверх рубероида крепят кровельный материал –профнастил, шифер, ондулин.

На заметку

Если уложить рубероид не в один, а два слоя, то он может служить и в качестве покрытия для кровли.

Чем и как крыть односкатную крышу для сарая ↑

Нередко панели крыши бывают уже покрыты рубероидом, который защищает ее от дождя, сырости и влаги. Если же специального покрытия на них нет, крышу необходимо обшить рубероидом. Его нарезают по ширине крыши. Первую полосу рубероида кладут на самый нижний край так чтобы он примерно 5 см нависал над стенкой. Закладывают складкой и прибивают с интервалом 10 см с внутренней стороны панели крыши при помощи 1,2-сантиметровых оцинкованных гвоздей с большой шляпкой. Вторую полосу укладывают над первой – она должна на 10 см перекрывать верхний край предыдущей полосы, и точно так же прибивают, используя гвозди.Если размеры крыши сарая небольшие, тогда слой рубероида можно просто положить на нее и закрепить досками, обработанными антисептиком.

На места соединения рулонов прибивают гвоздями бордюрную тонкую рейку. Исключение составляет только низ задней стенки, на которую рейку не прибивают, и обеспечивают таким образом беспрепятственный сток воды.

На заметку

Если для кровли выбран мягкий материал – рубероид, толь, ондулин, то под такую кровлю делают обрешетку сплошной.Сарай можно покрыть профлистом, шифером, кованым железом или более современными кровельными материалами.

© 2023 stylekrov.ru

Крыша сарая — пошаговая инструкция по проектированию и постройке

Независимо от целей, коим будет служить сарай, ему нужна крыша. А вот какой она должна быть — напрямую зависит от типа сооружения. И прежде чем изучать пошаговое строительство крыши сарая своими руками, стоит определиться с ответами на вопросы, о которых и пойдет речь ниже.

Краткое содержимое статьи:

• Типы крыш
• Односкатная крыша
• Двухскатная
• Разноскатная
• Виды кровли
• С чего начать?
• Полезные рекомендации
• Фото крыши сарая

Типы крыш

Вопрос первый: какую крышу для сарая можно сделать?

Среди огромного разнообразия форм и вариантов, наиболее оптимальными для сарая считаются:

• односкатная;
• двухскатная;
• разноскатная.

Сложные геометрические формы на сарае будут не только лишними, но и повысят трудозатраты и расход материалов. А ведь, зачастую, именно желание сэкономить подталкивает к размышлениям на тему как определиться с крышей сарая, и к стремлению сделать ее своими руками, не так ли?

Односкатная крыша

Для времянок и сооружений облегченной конструкции такой вариант заслуженно считается оптимальным. Небольшой вес и простота конструкции — главные достоинства. К недостаткам можно отнести отсутствие чердака и скапливающийся в зимнее время снег, который увеличивает нагрузку на все сооружение.

Двухскатная

Наилучший вариант для капитальных сооружений. Прочные стены сарая с легкостью выдержат ее вес. А более серьезный, в сравнении с односкатной, расход материалов и, соответственно, возросшие затраты компенсируются возможностью обустроить чердачное помещение.

Кроме того, двухскатный вариант не потребует очистки от снега и льда. Правда есть и недостаток: высокая парусность. В случае неудачного расположения сарая и использования легких материалов для покрытия такой крыши, есть серьезный риск ее повреждения порывами ветра.

Разноскатная

Это, по сути, две разнонаправленные односкатные крыши, расположенные на разных уровнях. Идеальный вариант на тот случай, если вы планируете поставить пристройку или навес со стороны фасада сарая. Как это выглядит на деле можно понять по следующим фото крыш для сарая.

Виды кровли

Определившись с типом можно переходить к вопросу второму: из чего можно сделать крышу сарая? Наиболее распространенный материал для несущих конструкций — дерево. Однако это не исключает и возможность применения металла. Выбор материала для сооружения каркаса крыши во многом зависит от того, чем вы собираетесь ее крыть.

Для времянок, сарайчика для инструментов и прочих сооружений облегченной конструкции, не рассчитанных на долгую эксплуатацию можно использовать бюджетные и пластичные материалы. В качестве основы тогда желательно использовать дерево.

Более дорогими металлочерепицей или металлопрофилем можно крыть как времянки, так и капитальные сооружения. Они хорошо ложатся и на металл и на дерево, долговечны и эстетичны. Однако при выборе такого варианта стоит учитывать низкий уровень тепло и звукоизоляции.

В том же случае, когда нужно выбрать нечто недорогое, долговечное, практичное и эстетичное — обратите внимание на шифер. Избрав его стоит озаботиться закупкой дерева.

С чего начать?

Здание уже возведено, с типом крыши и видом кровли уже определились. Дело осталось за малым: соорудить. Любая толковая инструкция как правильно сделать крышу начинается со слов «нарисуйте схему».

Это ключевой момент, ибо только грамотное схематическое изображение с указанием размеров позволит не только рассчитать количество необходимого материала, но и поможет избежать ошибок в процессе работы.

Внимательно изучив лучшие чертежи крыш для сарая, вы сможете самостоятельно разобраться в них и без излишних пояснений.

Полезные рекомендации

Для возведения односкатной крыши на сарай особых навыков не нужно. Достаточно помнить только следующие правила:

• Угол наклона должен быть не меньше 8 (15-25 — оптимальный вариант).
• Стропила располагаются на расстоянии 100-150 см, в зависимости от крутизны уклона (чем круче — тем реже) и длины стропил (чем шире сарай, тем меньше шаг).
• Обрешетка под мягкую кровлю должна быть сплошной.
• Под шифер рекомендуется расчет: лист ложится на 3-4 бруса обрешетки.

Двускатная крыша чуть прихотливее, однако и с ней не возникнет проблем, если знать, что:

• Шаг стропил должен быть в пределах 0,8-1,3 м (зависит от длины стропил и крутизны ската).
• Длинные стропила нуждаются в дополнительных конструкциях, направленных на увеличение жесткости.
• Чем больше угол уклона, тем реже обрешетка под жесткую кровлю, однако под мягкую она все равно должна быть сплошной.

И самое главное: не забывайте об основной защите стен от осадков — свесах кровли. Необходимый минимум для сарая составляет 20 см, однако, при возможности, стоит ориентироваться на размеры 0,3-0,5 м.

Фото крыши сарая

Также рекомендуем просмотреть:

• Расчет крыши
• Утепление мансарды
• Труба на крыше
• Крыша гаража
• Ломаная крыша
• Зеленая крыша
• Четырехскатная крыша
• Виды крыш
• Ремонт крыши
• Крыша своими руками
• Течет крыша
• Плоская крыша
• Мансардная крыша
• Проект крыши
• Мягкая крыша
• Односкатная крыша
• Профнастил для крыши
• Цвет крыши
• Гидроизоляция крыши
• Стропильная система крыши
• Двускатная крыша
• Уборка снега с крыши
• Устройство крыши

Пожалуйста, сделайте репост

Каркас односкатной крыши Made Easy

1. Дом
2. Каркас односкатной крыши

Каркас односкатной крыши не так сложен, как может показаться. Если вы похожи на большинство людей, пытающихся построить сарай, у вас, вероятно, есть хорошее представление о том, как делать все, что связано со строительством.

Кроме крыши конечно.

Каркас пола, каркас стены и установка двери не так уж сложны.

А как насчет постройки односкатной крыши? Как в мире вы выясните углы фермы или стропила для вальмового стиля? Или фронтон или даже стиль солончака?

Вы должны «клеить каркас» или строить «фермы»? Что легче, а что прочнее?

Что такое каркасная крыша и чем она отличается от крыши, построенной из ферм?

Что такое односкатная крыша с каркасным каркасом?

Каркас крыши с коньковой доской

В каркасной крыше используются доски 2×4 или 2×6 или любой другой каркас, но коньковая доска проходит по средней линии конька.

Затем у вас есть стропила, спускающиеся с этой коньковой доски и опирающиеся на верхние стеновые пластины.

Иногда стропила имеют «хвост» и выходят за пределы стены, образуя потолочное перекрытие или выступ.

Односкатная крыша, не имеющая каркасной конструкции, будет построена из ферм.

Строительство односкатной крыши с фермами

Образец чертежей вальмовой фермы

За все годы строительства навесов я обнаружил, что использование готовых ферм намного проще и проще, чем строительство односкатной крыши с коньковой доской, особенно, если вы строите свой открытый сарай самостоятельно. Большинство монтажных работ можно выполнить на земле!

Вы действительно можете соорудить кондуктор на полу своего сарая или на любом открытом плоском полу, где достаточно места. Постройте одну ферму, проверьте, подходит ли она, и если она подходит, можно использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.

Упростите строительство ферм с помощью приспособления для ферм!

Односкатная крыша с двускатной крышей

Каркас односкатной крыши с двускатной крышей

Конструкция с двускатной крышей проще всего построить, но на чердаке очень мало места для хранения.
Если, конечно, у вас не очень крутой уклон на ваших фермах или стропилах. Тогда у вас будет больше места для хранения.

Но чем круче уклон, тем труднее укладывать гонты! Однако одним очень важным соображением для любой односкатной крыши является строительство крыши со слишком низким уклоном.

Не допускайте этой ошибки при строительстве односкатной крыши…

Черепичная крыша с низким уклоном может протекать!

На собственном горьком опыте я понял, что когда вы строите сарай и собираетесь его крыть черепицей, уклон крыши не может быть меньше 3/12. Как я научился этому на собственном горьком опыте?

Я построил красивый сарай с наклонной крышей. Шаг крыши был на самом деле 2/12. Несколько недель спустя у нас был ужасный ливень и низкий уровень, и вот моя односкатная крыша на этом сарае протекла, как будто кто-то открыл водопроводный кран на чердаке!

Что пошло не так, я думал? После разговора с приятным джентльменом в местном строительном отделе он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, через нее будет протекать вода. Независимо от того, идет ли дождь или у вас тает снег. Это будет течь.

Я спросил, как решить проблему протечки воды с моей крыши. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая на самом деле будет приклеена к кровельному покрытию, и тогда я смогу снова покрыть ее черепицей. Или я мог бы просто поставить металлическую крышу. Так что в итоге я выбрал резиновую мембрану, а затем добавил черепицу.

Мало того, что из-за этой ошибки мне пришлось заменить крышу, у меня также были повреждения внутри сарая.

Подробное руководство по строительству двускатной крыши для сарая.

Каркас вальмовой крыши

Вальмовая крыша

Из всех односкатных крыш мне больше всего нравится вальмовая. Этот стиль имеет два ската
, в отличие от конструкции с фронтоном или солонкой. Эта конструкция предлагает наибольшее пространство для хранения в сарае для хранения при условии, что боковые стены имеют высоту 6 футов или более.

Построить чердак в полости крыши несложно, и он обеспечивает гораздо больше места для хранения, чем фронтоны или солончаки.

Односкатная крыша типа Gambrel предлагает самую большую площадь чердака

Как обрамить односкатную крышу Gambrel

Односкатная крыша Saltbox

Вы хотите построить навес, который станет идеальным садовым навесом? Дизайн крыши солончака придает двору особый характер и очарование. Настолько, что это мой самый любимый стиль садового сарая.

Каркас крыши солончака

Добавьте яркие цвета для покраски наружных стен и цветочные ящики под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.

Он предлагает так много стиля и комфорта в саду, что вы можете превратить интерьер в зону отдыха, чтобы просто расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.

Руководство по строительству и каркасу крыши в стиле солончака.

Три важных соображения

по строительству односкатной крыши

Уклон крыши

Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, это строить ее с уклоном менее 3-12. Это означает, что для каждого горизонтального прогона в 12 дюймов вам потребуется как минимум 3 дюйма подъема.
Когда вы видите эту деталь ниже, это относится к уклону крыши.

Уклон крыши

Для односкатной крыши, изображенной выше, задняя сторона имеет уклон 5-12.
Если вам нужно выбрать крышу с уклоном менее 3-12, то это должна быть либо металлическая крыша, либо крыша, покрытая резиновой мембраной для предотвращения проникновения воды.

Уклон крыши и соответствующий угол наклона

Сдайте набор строительных чертежей с уклоном менее 3-12 или постройте крышу в виде сарая с низким уклоном, и ваш строительный инспектор не пропустит строительство и провизию. необходимо будет привести поле в соответствие с приемлемыми стандартами, если оно будет покрыто гонтом.

Кромка и войлочная бумага

Возможно, ваш сарай не является жилым помещением, но, тем не менее, это сооружение, в которое вы собираетесь вложить хорошую сумму денег, и вы хотите, чтобы оно прослужило как можно дольше. возможно без капитального ремонта.

Добавление капельной кромки и войлочной бумаги на крышу перед укладкой черепицы — это, безусловно, вариант, но вариант, который вы не должны игнорировать. Если вы не вложите немного денег, которые потребуются для этих двух предметов, вы навлечете на себя неприятности в будущем.

Кромка и войлочная бумага

Особенно, если вы живете в стране, где снег и лед преобладают в зимние месяцы. Замерзание и оттаивание могут привести к полному разрушению односкатной крыши, если на ней не установлены войлочная бумага и водоотводная кромка.

Подстилающий слой со временем в основном сгниет, и вам придется расплачиваться за замену или ремонт крыши. Будьте мудры и добавьте в сарай войлочную бумагу и капельный край.

Капельница должна быть установлена ​​над войлочной бумагой на краях передних или боковых краев крыши и под войлочной бумагой на нижних или горизонтальных краях. Дополнительной мерой или защитой может быть добавление резиновой мембраны, отслаивающейся от льда и воды 9.0017 вдоль нижних краев вашей крыши.

Анкеры для защиты от ураганов

Во многих округах по всей стране теперь требуется использование анкеров для защиты от ураганов для каркаса крыш домов, и ваш сарай ничем не отличается. Если сильный ветер может повредить крышу, подняв фермы дома, подумайте, что он может сделать с навесом!

Использование анкерных стяжек

Анкерные анкеры прибиваются к нижней части стропила или фермы, а также к верхним пластинам стены, как показано на рисунке выше.

Если вы хотите построить фермы для своего сарая, у меня есть несколько планов ферм, которые вы можете проверить. Вы можете найти их здесь.

Стропила или фермы для сарая: что лучше?

Домашняя страница Shedking.

Как построить односкатную крышу (Установка односкатной крыши и каркас)

Односкатная односкатная крыша — один из самых простых и надежных вариантов односкатной крыши. Научиться строить односкатную крышу в целом очень просто, но разрез птичьего рта (описанный здесь) может сделать каркас односкатной крыши для некоторых пугающим.

Чтобы построить односкатную крышу, начните с определения длины стропил и желаемого выступа спереди, сзади и по бокам сарая. Затем определите уклон крыши сарая. Сделайте надрезы в виде птичьего рта на передней и задней части стропила, что позволит стропилу ровно сидеть на верхних пластинах стены сарая. Затем спланируйте расстояние между стропилами наклонной и односкатной крыши и расположите стропила на месте. Наконец, прикрепите стропила к стенам сарая с помощью стропильных связей и установите настил фанерной крыши поверх односкатной крыши.

Следуя инструкциям, описанным в этом руководстве, вы сможете построить и обрамить односкатную крышу, как профессионал.

Оглавление (перейдите к определенным разделам)

Инструменты и материалы, необходимые для сборки односкатной крыши

Чтобы успешно построить каркас и построить односкатную крышу, вам, вероятно, потребуются следующие инструменты и материалы:

• Защитное снаряжение (очки, перчатки, сапоги и т. д.)
• Рулетка
• Дрель
• Exterior Screws
• Circular Saw OR Miter Saw
• Air Compressor
• Framing Nailer
• Exterior Framing Nails (for nail gun)
• Rafter Lumber (typically 2″x4″ or 2″x6″)
• Plywood Roof Decking
• Стяжки для стропил

Имея под рукой все необходимые инструменты и материалы, вы можете начать обрамлять и строить односкатную крышу.

1. Обрамление стен сарая

Вы должны обрамить стены сарая, прежде чем сможете обрамлять и строить односкатную крышу

Хотя это само собой разумеется, вам нужно построить стены сарая, прежде чем вы сможете построить односкатную крышу.

При обрамлении стен наклонной крыши боковые и задние стенки сарая обычно имеют одинаковую высоту. Однако передняя стена сарая обычно выше трех других стен, создавая «наклон» или «скат» крыши.

Lean to Shed будет иметь переднюю стену, которая выше, чем другие стены

При обрамлении стен сарая потратьте некоторое время на планирование высоты передней стены, чтобы добиться желаемого уклона крыши. Обсудим односкатную крышу PITCH более подробно в следующем разделе.

Подробное руководство о том, как обрамлять стены навеса от начала до конца, можно найти в моем руководстве «Как обрамить сарай», ссылка на которое приведена здесь.

Вышеприведенное руководство содержит подробные инструкции по обрамлению каждой стены сарая, включая примерные размеры, как показано ниже:

Образец руководства по каркасу стены Из моего блога уклон крыши.

2. Определите уклон вашей односкатной крыши

Уклон вашей односкатной крыши определяется исходя из количества дюймов, на которое односкатная крыша поднимается по вертикали на каждые 12″ высоты крыши по горизонтали. См. рисунок ниже:

Уклон наклонной крыши к навесу

При определении уклона наклонной крыши от навеса обычно принято измерять дельту (подъем) между верхней пластиной задней стены и верхней пластиной передней стены. Затем просто возьмите это число (высота) и разделите его на расстояние между передней и задней стеной (расстояние по горизонтали), чтобы получить уклон крыши. См. пример ниже:

Пример уклона односкатной крыши — шаг 2:12.

После определения уклона вашей односкатной крыши вы можете перейти к следующему этапу процесса создания каркаса односкатной крыши.

3. Определите желаемый свес стропил спереди, сзади и по бокам навеса

После определения угла наклона крыши потратьте некоторое время на обдумывание желаемого свеса стропил на передней, задней и боковых сторонах навеса. сбрасывать. Обычно желательно иметь выступ, чтобы дождевая вода не стекала по сайдингу сарая.

Определите наклонную крышу сарая спереди, сзади и по бокам сарая

Как правило, у вас будет более длинный свес в передней части сарая с более коротким свесом (~ < 12″) по бокам и сзади. Выберите выступ, который подходит для вашего конкретного приложения сарая.

Определившись со свесом стропил, вы можете обрезать стропила крыши по размеру.

Обрежьте стропила односкатной крыши по размеру, исходя из расстояния между передней и задней стенками, ПЛЮС требуемый свес спереди и сзади. Например, если у вас есть 10-футовый навес (от передней стены до задней стены) и вы хотите, чтобы 3-футовый свес спереди и 1-футовый свес сзади, обрежьте стропила крыши до 14-футовых.

Обрежьте стропила односкатной крыши по размеру с помощью торцовочной или циркулярной пилы

При рассмотрении вопроса о том, какого размера пиломатериалы использовать для стропильных ног односкатной крыши, учитывайте расстояние от передней до задней стены навеса. Для пролетов от 4 до 6 футов подойдут стропила размером 2″x4″. Для пролетов от 4 до 10 футов рекомендуются стропила крыши размером 2″x6″. Для пролетов больше 10 футов обратитесь к таблице пролетов стропил.

Важное примечание : Ознакомьтесь с требованиями местных норм относительно размеров стропил крыши. В районах с высокой снеговой нагрузкой, вероятно, потребуются более крупные стропила крыши.

4. Определите расстояние между стропилами односкатной крыши

После определения длины стропил односкатной крыши подумайте о расстоянии между стропилами односкатной крыши. Стропила крыши обычно располагаются на расстоянии 12 ″ или 16 ″ O.C. (По центру). Тем не менее, вы хотите внести коррективы по мере необходимости, чтобы края вашего фанерного настила прилегали к центру стропила крыши.

Для односкатной крыши размером 10’x10’, которая была построена в качестве примера для этой статьи, использовалось следующее расстояние между стропилами.

Пример расстояния между стропилами от наклона до крыши для сарая 10×10

Для создания каркаса показанного выше примера наклона к крыше потребовалось тринадцать (13) пиломатериалов размером 2 x 6 x 16 футов. Определите расстояние между стропилами односкатной крыши, исходя из размера и желаемого свеса стропил для вашего конкретного наклона к навесу.

5. Сделайте вырезы в виде птичьего рта

На этом этапе будут сделаны вырезы в виде птичьего рта для всех наклонных стропил крыши, которые будут опираться на стены сарая.

Вырез «птичья пасть» представляет собой небольшой треугольный вырез/выемку в нижней части (а также в верхней части для наклонных крыш) стропила, который обеспечивает плоскую поверхность, чтобы стропила могли ровно и надежно опираться на верхнюю пластину стены. См. пример разреза птичьего рта ниже:

Пример выреза «птичья пасть» в стропиле крыши

«Анатомия» выреза «птичья пасть» приведена на рисунке ниже:

Анатомия выреза «птичья пасть» с наклонной крышей

Ваш вырез «птичья пасть» будет зависеть от установленного уклона односкатной крыши. ранее.

Чтобы сделать вырезы для птичьего паза, я рекомендую сначала разместить стропило на односкатной крыше, как показано ниже:

Предварительно установить стропило односкатной крыши на место

сначала отметьте желаемый свес (над задней стенкой сарая) на задней части стропила, как показано ниже:

Измерьте расстояние свеса от задней части стропила

После отметки расстояния свеса от задней части стропила расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.

Расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.

После установки задней части стропила навеса на место перейдите к передней части стропила и отметьте заднюю часть выреза «птичья пасть» в том месте, где он совпадает с двойной стеновой пластиной, как показано на рисунке.

Отметьте вырез «птичья пасть» на передней части стропила односкатной крыши, как показано на рисунке.

Отметив положение задней части выреза «птичья пасть» как спереди, так и сзади стропила, вы можете начать делать пропилы.

Мы начнем с выреза в задней части стропила, как показано ниже:

Вырез в задней части стропила крыши будет выглядеть так

Чтобы сделать вырез в виде рта, используйте столярный угольник. Начните с нанесения прямой отметки по всему стропилу вдоль линии, которую вы отметили ранее (которая соответствует задней части верхней пластины).

Отметьте заднюю часть среза бридсмута на стропиле

Затем отметьте 3-1/2 дюйма перед первоначальной отметкой (по направлению к передней части сарая/стропила), чтобы учесть верхнюю пластину размером 2”x4”. Обратите внимание, что стандартный кусок пиломатериала размером 2 x 4 дюйма на самом деле имеет размеры 1,5 x 3,5 дюйма.

Отметка 3,5″ перед ранее отмеченной линией

Как показано ниже, эта отметка на расстоянии 3-1/2″ от исходной отметки показывает, где стропила будет пересекаться с верхней пластиной.

Навесное стропило будет опираться на верхнюю пластину, как показано на рисунке

Затем поверните/поверните столярный угольник вдоль точки поворота, пока «2» не окажется на одной линии с нижней частью стропила. Эта «2» указывает на шаг стропил/крыши 2:12, который мы будем использовать в этом примере.

Поверните квадрат плотника на «2» (или в соответствии с уклоном вашей крыши)

Как только «2» окажется на одной линии с нижней частью стропила, отметьте диагональную линию.

Отметьте диагональную линию на стропиле с шагом 2:12.

После того, как вы разметите диагональную линию, используйте угольник и расположите его вдоль стропила, пока он не будет параллелен диагональной линии, отмеченной на предыдущем шаге.

Расположите угольник так, чтобы он был параллелен диагональной линии ранее

Сдвиньте угольник вниз по стропилу, удерживая его на одной линии (параллельно) с диагональной линией. Продолжайте корректировать столярный угольник, пока он не совпадет с другой отметкой, сделанной на расстоянии 3-1/2 дюйма от отметки птичьего рта сзади.

Отметьте линию вдоль плотницкого угольника, как показано выше.

Как только низ плотницкого угольника коснется линии, которая была сделана на расстоянии 3-1/2 дюйма от первоначальной отметки, используйте карандаш, чтобы отметить эту линию.

На изображении выше показана заштрихованная область птичьего рта, которую необходимо вырезать

На этом этапе отмечен вырез птичьего рта в задней части стропила. Заштрихованная область (вверху) указывает на часть стропила, которую нам нужно будет вырезать, чтобы сделать птичий рот.

С помощью циркулярной пилы вырежьте «сиденье» и «пятку» птичьей пасти, как показано ниже.

Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы вырезать «пятку» птичьего рта. 0008 Поскольку эти надрезы небольшие, вам, скорее всего, придется зачистить внутренние углы надрезов с помощью ручной пилы или электролобзика.

Очистите вырезы в виде птичьего рта с помощью ручной пилы или электролобзика по мере необходимости

Ниже представлен законченный вырез в виде птичьего рта на задней части стропила навеса:

Выполненный вырез в виде птичьего рта на задней части стропила односкатной крыши

Ниже представлен посмотрите, как будет выглядеть вырез «птичья пасть», который опирается на заднюю стенку сарая, после установки:

Пример выреза «птичья пасть», который будет опираться на верхнюю пластину стены сарая

Завершив вырез в задней части стропила, перейдите к передней части стропила и приготовьтесь сделать вырез, который будет опираться на переднюю стенку сарая.

Подготовьтесь к вырезу в передней части стропила односкатной крыши

Чтобы сделать вырез в передней части стропила, выполните те же шаги, которые были выполнены для выреза в задней части стропила.

Напоминаем:

1. Отметьте заднюю линию разреза птичьего рта в качестве контрольной линии с помощью столярного угольника.
2. Отметьте переднюю часть выреза «птичий рот» на расстоянии 3-1/2 дюйма от задней линии выреза «птичий рот» и отметьте контрольную линию с помощью столярного угольника.
3. Поместите точку поворота плотницкого угольника на заднюю отметку выреза «птичья пасть» и поворачивайте угольник, пока линия «2» не пересечется с нижней частью стропила.
4. Отметьте эту диагональную линию на стропиле.
5. Используйте обрамляющий угольник и расположите его так, чтобы один конец был параллелен диагональной линии, а другой конец пересекал отметку, сделанную на расстоянии 3-1/2 дюйма от исходной отметки.
6. Проведите линию карандашом.
7. С помощью циркулярной пилы вырежьте посадочные и пяточные метки выреза «птичий рот».
8. Очистите срезы (при необходимости) ручной или циркулярной пилой.

Выполнив следующие шаги для выреза птичьего рта в передней части стропила, у вас останется вырез птичьего рта, который опирается на переднюю стенку сарая, как показано ниже:

Пример того, как вырезается птичий рот в передней части стропила стропило будет опираться на верхнюю пластину

Ниже приведен альтернативный вид того, как будет выглядеть вырез в передней части стропила:

Альтернативный вид (модель) выреза в передней части стропила крыши.

После вырезания вырезов в виде «птичьего рта» на передней и задней части одной из односкатных крыш. стропила, всухую установите их на место на крыше сарая. Если вы довольны подгонкой и вырезы птичьего рта правильно приземляются на верхней пластине как для передней, так и для задней стены, используйте это стропило в качестве шаблонной доски, чтобы отметить все остальные вырезы птичьего рта на оставшихся стропилах.

Разметьте шаблонную доску и используйте ее, чтобы сделать отметки птичьего рта на оставшихся стропилах односкатной крыши.

Используйте ОДНО стропило в качестве шаблона, чтобы разметить все остальные срезы стропил

После разметки всех линий спилов стропил на стропилах вырежьте стропила с помощью циркулярной пилы и ручной/лобзиковой пилы, как описано в предыдущих шагах.

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ – Вырежьте несколько стропил и проверьте посадку на навесе. В некоторых случаях вам может потребоваться внести небольшие коррективы в процессе работы.

ПРИМЕЧАНИЕ : Некоторые люди обрезают переднюю и заднюю часть стропил, чтобы прикрепляемые позже бордюры располагались строго вертикально. Для этого вам просто нужно отметить одинаковую линию шага (в данном случае 2:12) на концах стропил и соответствующим образом обрезать их.

6. Разместите стропила односкатной крыши на месте

На этом этапе вы разместите стропила односкатной крыши поверх навеса в соответствии с расстоянием между стропилами, определенным ранее.

Перед установкой любой из стропил рекомендуется одновременно отметить расположение стропил на передней и задней стенках.

Отметьте расстояние между стропилами крыши на верхних пластинах стены навеса

После разметки расстояния между стропилами поднимите все стропила крыши на место:

Разместите навесные стропила односкатной крыши на месте

7. Прикрепите стропила односкатной крыши к стенам стяжками для стропил

После того, как все стропила односкатной крыши установлены на место, прикрепите стропила к верхней пластине с помощью ураганных или стропильных стяжек. Вы также можете «прибить» стропила к верхней пластине с помощью гвоздезабивного пистолета, но это не так надежно, как использование ураганных/стропильных стяжек.

Используйте ураганные или стропильные стяжки, чтобы прикрепить стропила к стенам сарая

8. Прикрепите лицевые доски

На этом этапе установки сарая мы установим лицевые доски спереди и сзади сарая, как показано ниже:

Подготовьтесь к установке облицовочных досок Lean to Roof – аналогично приведенным выше

. Отрежьте доски, необходимые для достижения желаемого выступа с каждой стороны сарая. В этом примере у нас есть свес в один фут с каждой стороны сарая.

Установите первую бордюрную доску к передней части стропил сарая, оставляя желаемый выступ (в данном случае 1 фут) с каждой стороны, как показано ниже.

Установите доску передней облицовки на переднюю часть стропил сарая, как показано выше

Если вы устанавливаете доски облицовки самостоятельно, вы можете установить временную «удерживающую скобу» сбоку от стропил, как показано ниже:

Если вы установка бордюрных досок сарая вдоль с учетом установки временной удерживающей скобы

После установки бордюрной доски на место прикрепите ее к передней части каждого стропила с помощью гвоздезабивного пистолета. Также рекомендуется установить несколько наружных винтов через лицевую панель и в стропила для дополнительной прочности.

Прикрепите лицевую панель к передним стропилам с помощью гвоздей и/или наружных шурупов

При необходимости используйте зажим, чтобы обеспечить идеальное прилегание лицевой панели к верхней/нижней части стропила, к которому она прикреплена.

Прикрепив переднюю облицовочную доску к каждому стропилу в передней части сарая, перейдите к задней части сарая и повторите тот же процесс.

Установите обшивочную доску на заднюю часть сарая, как показано

Сопоставьте такой же свес стропил, как и на передней обшивочной доске, поместите его на место на задних стропилах навеса, а затем прикрепите обшивочную доску к стропилам.

Прикрепите обшивку к стропилам в задней части сарая, как показано на рисунке. Не забудьте оставить 1-футовый выступ с каждой стороны.

На этом этапе установлены передняя и задняя обшивочные доски, как показано ниже красным:

Облицовочные доски прикреплены к передней и задней части сарая последние две стропила крыши.

9. Установите блокировку и свес боковых стропил

После прикрепления бордюров с желаемым свесом (в данном случае 1 фут) вы можете установить последнее стропило, которое будет выступать над сторонами навеса на 1 фут.

Установите стропила между обеими бордюрными досками так, чтобы они были на одном уровне с концами бордюрных досок. См. рисунок ниже:

Наклон свеса стропила крыши с каждой стороны навеса

При необходимости используйте зажимы, чтобы временно удерживать стропила на месте, пока вы крепите их к бордюру. Для крепления выступающих стропил к бордюрной доске рекомендуется использовать наружные винты (для дополнительной прочности).

При необходимости используйте зажимы, чтобы временно зафиксировать выступающее стропило на месте, пока вы крепите стропило к бордюрной доске

Затем отрежьте брусок между крайними стропилами в зависимости от расстояния до свеса.

Обрежьте двенадцать (12) обрезков от 2”x6” до 10-1/2” для использования в качестве опоры для выступающих стропил

Эта блокировка будет установлена ​​для обеспечения дополнительной поддержки для крепления выступающего стропила к соседнему стропилу как показано ниже:

Установите блокировку между выступающим стропилом и соседним стропилом

Сохраняйте расстояние между блокировкой, необходимое для конкретного применения сарая.

Сохраняйте расстояние между блоками по мере необходимости

Выберите расстояние между блоками, чтобы края фанерного настила крыши (которые будут установлены позже) располагались непосредственно над стойкой/блоком. При необходимости используйте зажимы, чтобы временно зафиксировать блокировку на месте, и прикрепите блокировку к стропилам с помощью пистолета для гвоздей.

После установки стропил, бордюров и опорных блоков ваша односкатная крыша будет выглядеть следующим образом:

Каркас односкатной крыши с установленными стропилами, бордюрными досками и блокирующими опорами для выступающих стропил

Последним шагом для завершения каркаса односкатной крыши является установка блокировки между каждым стропилом в передней и задней части сарая, как показано на рисунке ниже:

Установка блокировки между каждым стропилом в передней и задней части сарая

Чтобы сделать это, я рекомендую сначала обрезать примерно ¼ дюйма по ширине от блокирующего пиломатериала, чтобы учесть угол крыши. Если этого не сделать, блокировка может выступать выше стропил, что недопустимо. Обратитесь к рисунку ниже, на котором показано, как блокирующая доска во всю ширину может помешать плоской укладке настила односкатной крыши.

Блокирующий брус необходимо обрезать, чтобы он не мешал настилу крыши.

Для обрезки блокирующего бруса я рекомендую провести циркулярной пилой по всей длине доски, а затем отрезать отдельные куски бруса по длине.

Поместите каждую часть бруса на место между стропилами и прикрепите их к каждому стропилу, вбивая гвозди с помощью пистолета для гвоздей.

Гвоздь в блоке между каждым стропилом с помощью пистолета для гвоздей, как показано на рисунке

Ниже показан альтернативный вид блока, установленного на задней стене сарая.

Блокировка Устанавливается между стропилами на задней стене сарая

После того, как блокировка установлена ​​между стропилами односкатной крыши, остается только установить фанерный настил крыши.

10. Установка фанерного настила крыши

На этом этапе каркас односкатной крыши полностью готов. Последним шагом в процессе создания каркаса односкатной крыши является установка обшивки фанерной крыши. Если вы правильно спланировали расстояние между стропилами на предыдущих шагах, ваша схема настила из фанеры должна гарантировать, что края каждого куска фанеры приземляются в центре стропила. Для примера сарая, описанного здесь, схема настила фанерной крыши будет выглядеть следующим образом:

Пример компоновки настила из фанеры

Рекомендуется сначала установить все полные листы настила из фанеры. Затем заполните оставшиеся пробелы.

Расположите каждый кусок фанерного настила крыши так, чтобы он был заподлицо с фасонной доской/стропилом, а затем прикрепите его к стропилам/бортовой доске с помощью пистолета для гвоздей.

Убедитесь, что края фанерной обшивки прилегают непосредственно к центру стропила/блока.

Для фанерного настила, который необходимо обрезать, рассмотрите возможность сухой установки листа фанеры на место и отметки линии разреза снизу:

Рассмотрите возможность разметки срезов фанерного настила снизу

После разметки линии среза фанерного настила сделайте разрез циркулярной пилой, как показано на рисунке.

Обрежьте фанерный настил крыши по мере необходимости

Опять же, края фанерного настила должны располагаться в центре стропила/блока, как показано ниже.

Края фанерного настила должны располагаться прямо в центре стропила.

После установки всего фанерного настила на место может оказаться полезным провести мелом линию, чтобы определить расположение стропил под фанерным настилом крыши.

Рассмотрите возможность отметки места стропила (под обшивкой фанерной крыши) меловой линией

Вставьте оставшиеся гвозди, необходимые для крепления фанерного настила к стропилам (распорные гвозди через каждые 12 дюймов)

Прикрепите фанерный настил к наклонной крыше Стропила с гвоздями через каждые 12″

На этом этапе настил вашей фанерной крыши уже установлен, а ваша односкатная крыша полностью построена, как показано ниже:

Завершено Односкатная крыша

Эта односкатная крыша была установлена ​​как часть Проект строительства современного сарая размером 10 футов x 10 футов — см. Ниже:

Узнайте, как построить современный сарай, используя приведенные ниже ресурсы.

Для получения дополнительной информации о том, как построить современный сарай размером 10 x 10 от начала до конца, посетите ATimprovements.com или посмотрите мои пошаговые обучающие видео на Youtube.

Спасибо!

Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то из этого проекта, вам могут понравиться и другие проекты «Сделай сам»:

• -slab-шаг-за-шагом-руководство-сделай сам/
• Как обрамить основание сарая 10 на 10 футов: https://atimprovements.com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
• Как обрамить Стены сарая: https://atimprovements.com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step-with-pictures /
• Как установить навесное окно: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
• Как установить Roll Up Дверь в сарай или гараж: https://atimprovements.
