Как сделать проводку на кухне правильно: Проводка на кухне своими руками: пошаговая инструкция

Содержание

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели можно узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в план.

Если необходимо заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если дом новый и без проводки, либо планируется заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.
Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.
Сделать подбор материалов и элементов электрической проводки.
Создать схему электросети по своему плану.

Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм².

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если необходимо не нарушить кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

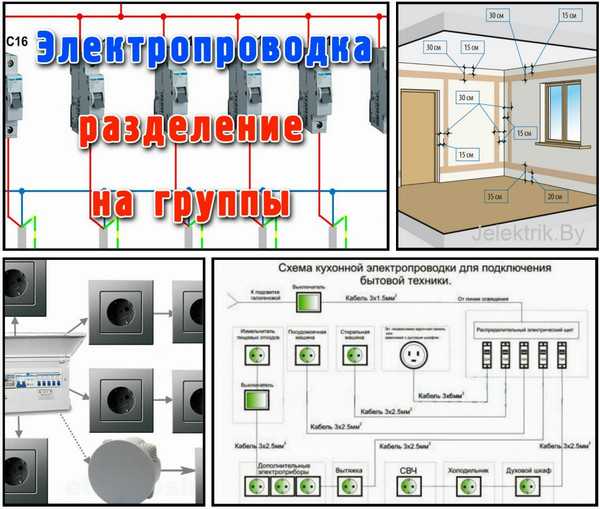

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа

Проводка на кухне производится по порядку, согласно рекомендуемых шагов:

По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.

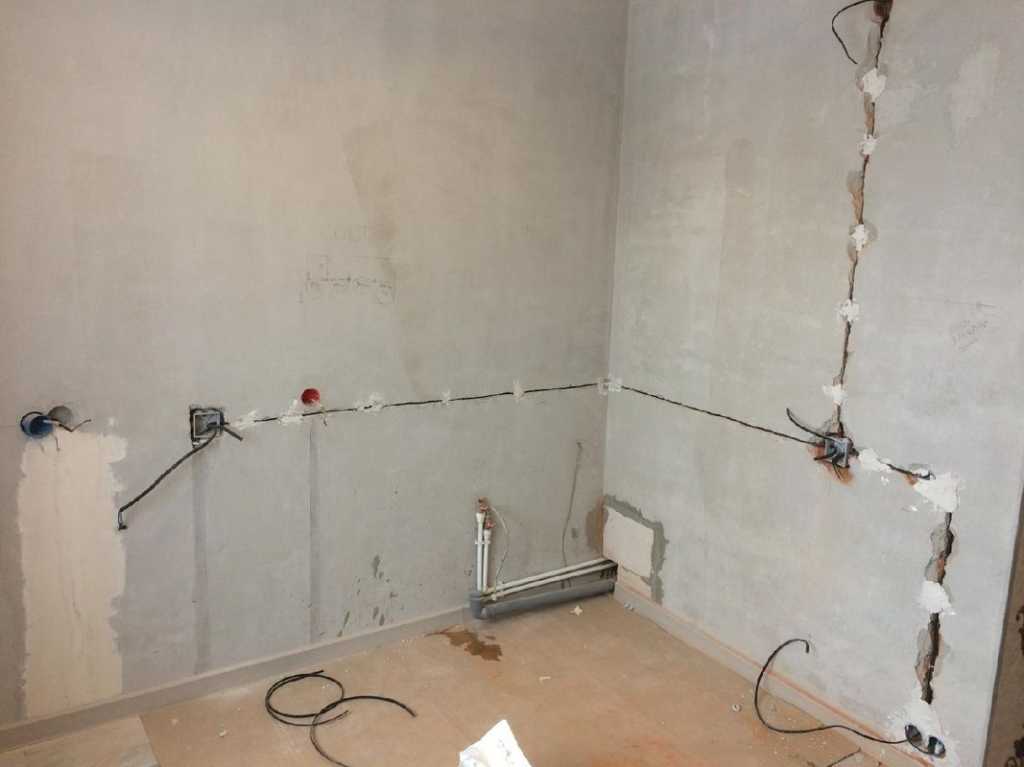

Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
Проложить кабель в штробы.
Замазать канавки с кабелем шпаклевкой.
В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы

Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Содержание

Планирование электросети кухни
- Сеть освещения кухни
- Розеточная сеть кухни
Создание схемы электрической сети кухни
Монтаж электрической проводки на кухне
Вывод

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

Встраивание светильников освещения рабочей зоны в мебель

Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.
Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.

Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.
С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

Автомат однополюсный групповой на 16А	Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.
Трехфазный автомат для подключения к трехфазной сети электрической печи	При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.
Автомат УЗО	Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.
Для прокладки однофазной сети следует использовать трехжильный провод	Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.
Трансформатор 220/12В	Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.

Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм².

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм², что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

Требования к электрической цепи для кухонь

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.

01
07
Контур холодильника
Инти Сент-Клер / Фотодиск / Getty Images
Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.
Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.
02
из 07
Цепь диапазона
Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.
Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом. Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.
В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера — 40 или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.
На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.
03
из 07
Контур посудомоечной машины
При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к цепи на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.
Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.
Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.
Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.
04
07
Цепь утилизации мусора
Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.
В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.
05
из 07
Контур микроволновой печи
Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.
Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.
Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Тем не менее, микроволны способствуют фантомным нагрузкам, поэтому вы можете подумать об отключении их от сети, когда они не используются.
06
из 07
Цепи малых бытовых приборов
На столешнице вам потребуются две выделенные цепи на 20 А, 120/125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т. д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.
Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.
Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.
07
из 07
Цепь освещения
Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120 / 125 В.
Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.
В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.
9 лучших вариантов освещения под шкафами 2023 года

Кухонная электропроводка в старых домах

В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях

Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Ни в коем случае нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается штепсельными розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех 15-амперных или 20-амперных цепей , даже тех, которые обслуживают только проводные устройства. . Единственный способ убедиться в этом — проконсультироваться с местными властями, прежде чем выполнять какие-либо работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда электросхема выполняется дома. Профессиональный электрик может быть обязан добавить некоторую форму защиты AFCI при работе с кухонной цепью, даже для такой простой работы, как замена одной розетки.

Вот список необходимых электрических цепей при строительстве новой кухни или капитальном ремонте.

Как установить электрические розетки на кухне (шаг за шагом) (сделай сам)

Как установить электрические розетки на кухне

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

51–100 долларов США

8 Введение
Не так давно на среднем кухонном столе стояли тостер, кофеварка и, возможно, блендер, но все изменилось.

Становится все труднее найти свободную розетку, чтобы все подключить. Удлинители и разветвители некрасивы и могут быть опасны. Единственное реальное решение — добавить больше розеток.

Необходимые инструменты

1 дюйм. лопата
Аккумуляторная дрель
Ножовка
Ножовка
Отвертка
Инструмент для зачистки проводов/нож

Начало работы

неудивительно, добавляет кухонные розетки все время. Он показал нам, как он добавляет розетку к кухонному фартуку, протягивая трубу через заднюю часть шкафов. Этот метод быстрый, недорогой, очень простой и, самое главное, не требует целой кучи ремонтных работ или покраски стен. В этой статье показано, как установить одну новую розетку, но вы можете добавить несколько, выполнив аналогичные действия. Кухни должны быть подключены к выделенной цепи на 20 ампер и иметь провод 12-го калибра. Сегодня провод 12-го калибра обернут в желтую оболочку, но ваш старый кабель может быть белым.

Новые цепи на кухнях нуждаются в защите как от дугового замыкания, так и от замыкания на землю (AFCI, GFCI). В этой истории мы добавляем розетку на кухню, которая уже имеет защиту GFCI, которая требуется уже много лет. Если ваша кухня не подключена к 20-амперной сети или не имеет защиты GFCI, вам придется установить новую цепь или автоматический выключатель. Для получения дополнительной информации ознакомьтесь с разделом «Безопасность выключателя: как подключить новую цепь». Кроме того, обсудите свой проект с местным инспектором по электротехнике при подаче заявления на получение разрешения. Если добавление цепи по-прежнему кажется выше вашего уровня оплаты, вызовите электрика.

Первый шаг — отключить питание. Если ваша панель выключателя плохо помечена, подключите радио к розетке, от которой вы планируете получать питание, и начните отключать выключатели, пока музыка не прекратится. В распределительной коробке также могут быть провода от других цепей, поэтому проверьте коробку бесконтактным тестером напряжения (попробуйте Klein-NCVT-1), прежде чем отсоединять какие-либо провода.
