Что такое настоящая русская печь известно даже тем, кто никогда не бывал в деревне, ведь во многих любимых с детства сказках она играет не последнюю роль.

Кирпичная русская печь славится разнообразием полезных функций; её использовали для обогрева жилища и приготовления пищи, для высушивания и заготовления на зиму ягод, трав и грибов.

Недостатками такого устройства можно считать необходимость постоянной заготовки топлива и чистку остающейся после его прогорания золы, а также довольно сложную установку. Работы по кладке кирпичной печи лучше доверить профессионалу; в случае самостоятельной работы понадобится тщательное соблюдение рекомендаций.

Схема классической русской печи, её размеры

Строение и устройство классического образца печи подчинено строгой схеме.

1. Размеры. Длина в три аршина (не менее двух метров), ширина равнялась двум аршинам (примерно полтора метра), высота очага была около полуметра, а высота самой печи — примерно три аршина. Лежанку устраивали обычно на высоте человеческого роста. Такие габариты являются оптимальными, обеспечивая равномерный прогрев дома площадью от 30кв.м.

Фото 1. Схема строения классической русской печи, выполненной из кирпича, с указанием частей конструкции.

1. Фундамент. Обязательно отдельный от основного фундамента дома, хотя они часто возводились одновременно. Материалом обычно служил битый кирпич или камень, реже деревянные бруски. Сейчас чаще всего используется армированный фундамент или основа из железобетонных блоков.
2. Конструкция. Топочная камера (горнило), под — дно топки, шесток — место перед топочной камерой, где удобно было ставить тяжелую посуду, перед тем как поместить ее вглубь печи. Устье отделяет топочную камеру от шестка, через него осуществляется закладка дров, а также выход продуктов сгорания в дымоход. Вьюшка при необходимости закрывает отверстие дымохода, устье закрывается заслонкой. Подпечье служит для хранения дров.
3. Материал. Печь кладется из огнеупорного кирпича (шамотного) и цемента по определенным правилам, обеспечивающим лучший прогрев и теплоотдачу. В классическом варианте кирпичи кладутся строго горизонтальными рядами, возможна кладка шириной в один или в два кирпича.

Схема классической русской печи выверялась годами, позволив минимизировать недостатки и достигнуть наиболее высокого КПД в эксплуатации, поэтому выбор именно такой модели для постройки обязательно оправдает себя.

Устройство печи с голландской порядовкой

Основным отличием такого варианта от классического является его выраженная компактность, а значит и удобство установки и эксплуатации в небольшом жилом помещении. Голландская печь не имеет лежанки и делается вертикальной и высокой.

Вторым важным отличием является канальная система дымохода, позволяющая нагретому газу циркулировать вверх и вниз, остывая и нагреваясь, значительно повышая эффективность прогрева от одной закладки топлива. Такая печь также значительно быстрее прогревается (около получаса по сравнению с классическим вариантом).

Фото 2. Схема устройства двухэтажной русской печи с голландской порядовкой. Вид спереди и сбоку.

Схема: на фундаменте оборудуется большая прямоугольная топочная камера; иногда возможно ее разделение на две части: в одной происходит процесс горения, из второй поступает кислород (поддувочная камера). Благодаря такому устройству топливо в голландке чаще не сгорает, а тлеет, обеспечивая более длительный срок нагрева.

Над топочной камерой строится канальный дымоход, занимающий все оставшееся пространство печи (обычно строится шесть каналов). На выходе из последнего канала в трубу устанавливается заслонка. Сразу над топкой обычно оборудуется ниша, куда устанавливается варочная плита — это обеспечивает возможность приготовления пищи.

Голландская порядовка имеет более сложную схему из-за многоканального дымохода, поэтому рекомендуется перед работой сначала выложить печь без раствора на сухую, чтобы в дальнейшем не допустить ошибок и точнее рассчитать какое количество материала потребуется.

Важно! Недостатками такой печи будут более низкий охват площади (около 10—15 кв.м) и меньшее количество функций.

Для небольших домов голландская печь будет идеальным вариантом, к тому же из-за компактных размеров ее можно устанавливать не только на первом этаже дома. В свое время печи-голландки были основным источником отопления для многоквартирных доходных домов.

Вам также будет интересно:

C зигзагом

Для увеличения эффективности прогрева в русской печи выкладывается не прямой дымоход, а с зигзагом.

По мере прохождения по нему горячего газа увеличивается время его нахождения в печи, а также время прогрева ее стенок.

В голландке этот принцип доведен до совершенства, так как газ успевает остыть и нагревается повторно.

Но из-за конструкции классической русской печи зигзаг чаще всего делается горизонтальным и обеспечивается лишь одним-двумя изгибами.

Внимание! При выкладке зигзага необходимо учесть, что его нужно будет регулярно прочищать от золы, поэтому в нижней его части обязательно оборудуется отверстие с дверцей-заслонкой.

C обогревательным щитком

Более высокую степень прогрева помещения и экономию топлива обеспечит устройство с обогревательным щитком. Такая печь является усовершенствованным видом голландки и рассчитана на отопление большой площади.

Фото 3. Схема кирпичной русской печи, с обогревающим щитком. Цифрами указаны части конструкции.

Внутри ее выкладывается дымоход с несколькими каналами, но имеется возможность пропускать дым напрямую в трубу — это очень удобно в летнее время, когда отопление помещения не требуется. Такие печи из-за своих размеров могут оборудоваться лежанкой и чаще всего имеют варочную плиту.

Как сделать русскую печь своими руками

Строительство печи лучше доверить профессионалу. Подробные порядковые схемы и руководства могут помочь самому провести работы, но лучше все же обратиться за советом к опытному мастеру-печнику — это позволит избежать грубых ошибок.

Выбор проекта, чертежи

Строительство печи — трудоемкая и сложная работа, требующая ответственного подхода и тщательного предварительного рассмотрения всех условий. Все элементы нужно устанавливать пошагово, правильно выполнять порядок действий. Выбор проекта зависит от нескольких критериев:

Фото 4. Чертёж русской печки с голландской порядовкой. Размеры устройства указаны в миллиметрах.

1. Площадь отапливаемого помещения. Русская печь в классическом варианте способна обогреть довольно большой дом из нескольких комнат, компактная голландка подойдет небольшому помещению. Вариант с обогревательным щитком также хорошо подходит для средних и больших загородных домов.
2. Необходимые функции. Классический вариант предоставляет наиболее широкий спектр выполняемых задач, более компактные варианты лишены части из них, но окупают это другими достоинствами. Если целью является в первую очередь обогрев, лучше всего подойдет печка со щитком, дополнительно оснащенная варочной плитой.
3. Экономичность и эффективность. По этим критериям наиболее выгодными будут печи со щитком и голландки, имеющие высокую длительность работы на одной закладке дров.

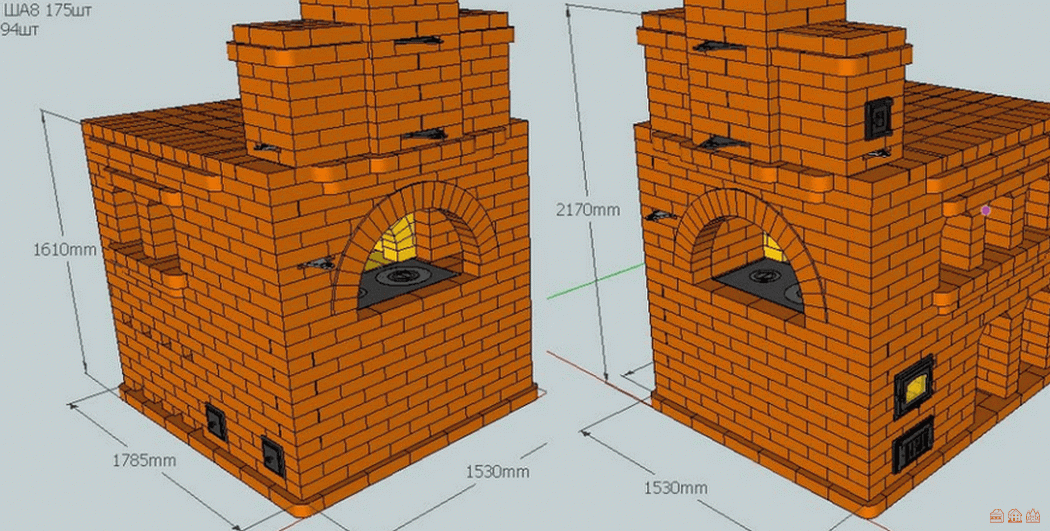

Фото 5. Чертёж порядовки русской печи из кирпича с размерами 1650х1530 мм.

Незначительным критерием является вид топлива — в большинстве случаев все варианты русских печей работают на твердом топливе, но для некоторых его видов (например, уголь) в строение топочной камеры могут быть внесены небольшие отличия.

Выбор материала

Выбор материалов для постройки во многом зависит от их способности выдерживать нагрев. Используются только огнеупорные марки кирпича, не расширяющиеся и не трескающиеся под воздействием высокой температуры. Те же требования относятся и к скрепляющим смесям. Также большое значение имеет прочность материала — русская печь отличается большой массивностью и весом, со временем непрочный кирпич раскрошится и потрескается.

Справка. Топочную камеру, где температура достигает наибольших значений, выкладывают кирпичом из шамотной глины; для строительства других частей можно применять менее дорогостоящий керамический кирпич.

Кладочный раствор должен качественно герметизировать швы, быть эластичным, не трескаться под воздействием температуры. Различные огнеупорные смеси для раствора можно приобрести в магазинах. Можно изготовить раствор самостоятельно из смеси жирной глины с песком (обычно в соотношении 1 к 2). Для выкладывания топки в раствор добавляется шамотный порошок.

Помимо кладочных материалов необходимо закупить металлические части будущей печи: заслонки, дверцы, решетки. Обычно они изготавливаются из чугуна или стали, найти их можно в специализированных строительных магазинах.

Подготовка инструментов

Для правильного выполнения кладки понадобится ряд инструментов:

1. Лопата. Применяется для перемешивания раствора, укладывания его на участки кладки.
2. Строительный уровень. Необходим для выравнивания рядов кладки.
3. Шнур. Натягивается в качестве ориентира для выравнивания рядов кирпича.
4. Кельма. Используется для зачерпывания и нанесения на кирпичи раствора, для его разглаживания и убирания излишков.
5. Молоток. Инструмент формата «кирка» нужен для откалывания частей кирпича, придания ему нужной для кладки элемента формы. Также можно дополнительно применять более тяжелый молоток для обтесывания кирпича.
6. Болгарка. Применяется для разрезания кирпича на доли нужного размера.
7. Угольник. Состоит из двух металлических пластин, применяется для выравнивания углов.
8. Расшивка. Инструмент для придания декоративности кладочному шву. Используется, когда не планируется дальнейшая отделка поверхности.
9. Правило. Необходимо для проверки ровности кладки, в частности фундамента.
10. Отвес. Помогает оценить качество вертикальной кладки.

Помимо инструментов понадобится достаточно большая емкость для замешивания кладочного раствора, лучше всего подойдет оцинкованная бадья с невысокими стенками.

Подготовка места

При выборе места для установки печи нужно тщательно изучить условия.

1. Фундамент. В любом случае рекомендуется устанавливать отдельный. Если печь весит более 750 кг, то его установка обязательна. Отдельный фундамент нужен для того, чтобы не повредить основной.
2. Стены. Если стены деревянные, нужно устанавливать печь на некотором расстоянии от них. Сами стены вокруг печи нужно обшить огнестойким материалом.
3. Эффективность обогрева. Наиболее распространенным вариантом является установка русской печи в середине дома или большой комнаты. В этом случае теплоотдача не будет поглощаться стенами, а все жилое помещение будет равномерно и быстро прогреваться.
4. Устройство дымохода. Нужно выбрать наиболее удобное место, где балки и стропила не помешают провести дымовую трубу на улицу. Дымоход должен проходить рядом с коньком крыши.

При соединении функций обогрева и готовки место для печи выбирается в зоне будущей кухни, но для правильной теплоотдачи рекомендуется устроить ее ближе к центру дома.

Как построить фундамент

Для наилучшего результата еще при постройке дома для печи закладывается отдельный фундамент. Глубина котлована зависит от свойств грунта и высоты грунтовых вод. Размер должен быть на 20 см больше основания печи.

Технология изготовления такова: на дно котлована засыпается дренаж из битого камня или кирпича, сверху кладется и плотно утрамбовывается слой мокрого песка.

Далее по порядку идет слой щебенки, еще один слой песка и заключительный слой щебенки шириной около 10 см. На него укладывается гидроизоляция, устанавливается опалубка из увлажненных досок или бревен. Внутрь коробки устанавливается арматура и заливается цементом. Сверху фундамент тоже закрывается гидроизоляцией.

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

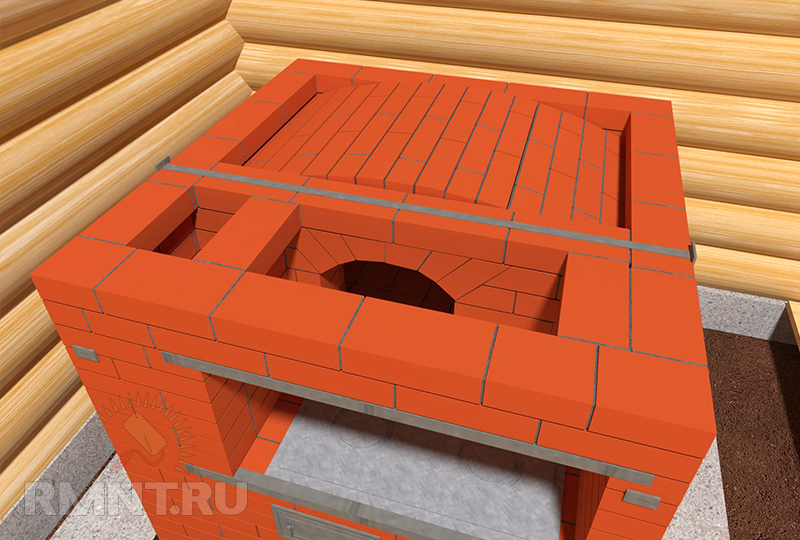

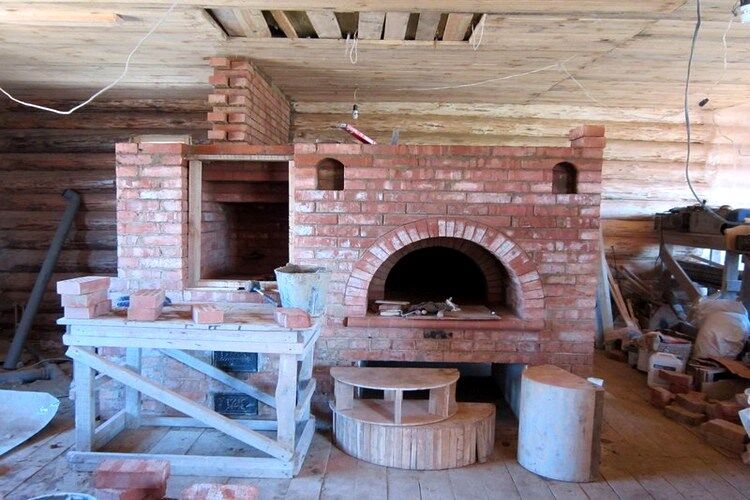

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Возможные проблемы

При строительстве можно допустить несколько ошибок.

Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.

Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.

Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.

Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа. При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.

Преимущества выбора русской печи

Несмотря на сложность строительных работ, характеристики русской печи делают ее выгодным выбором для загородного дома. Несомненные плюсы:

• высокий КПД — при соблюдении всех правил расположения печь отапливает целый дом;
• качественная и равномерная теплоотдача;
• многофункциональность;
• лечебный эффект воздействия тепла;
• простая удобная эксплуатация, безопасность использования;
• надежность, длительный срок службы;
• доступность и невысокая стоимость топлива.

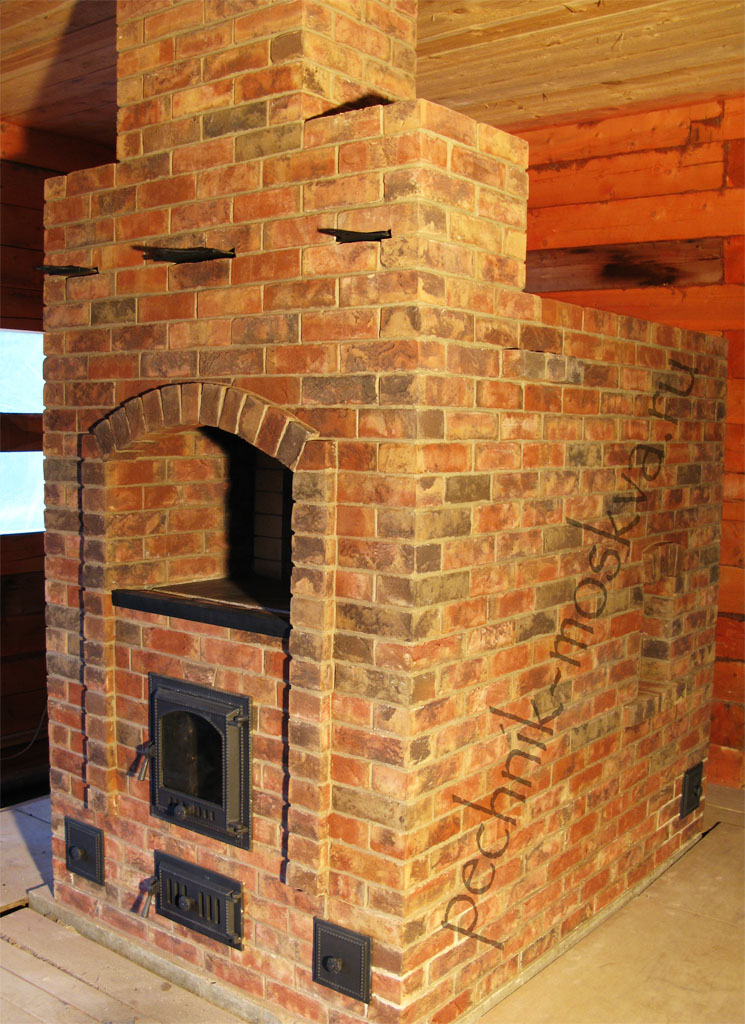

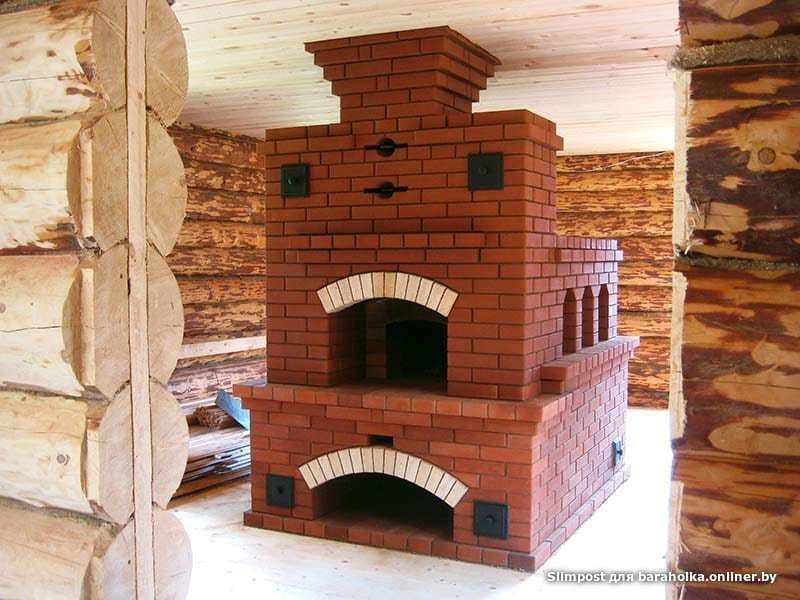

Фото 9. Готовая печь из кирпича. Помимо очага имеет место для приготовления пищи, сушки и хранения дров.

Особенно необычны старинные способы лечения органов дыхания с помощью печи: больного человека укладывали спать в остывающей топке, благодаря чему его тело и легкие прогревались. Топочное отделение использовали также в качестве помещения для мытья — остывающая печь создавала эффект парной, поэтому не было необходимости каждый раз протапливать баню.

Незначительные недостатки (громоздкость или необходимость регулярного вычищения золы) не могут перекрыть многочисленные достоинства. Русская печь не только не была предана забвению, но становится все более популярной у современных любителей жизни за чертой города.

Полезное видео

Посмотрите интересное видео, в котором рассказывается об особенностях строительства классической русской печи, её кладке с использованием старинных кирпичей.

Сделать русскую печь своими руками. Как сложить печь своими руками. Старинное руководство. Базовое строение русской печи

Несмотря на солидный возраст и серьезную конкуренцию, русские печи по-прежнему востребованы среди владельцев загородных домов. Используются они и в домах, в качестве основного или дополнительного отопительного агрегата, а также в различных уличных комплексах. На портале FORUMHOUSE масса примеров исполнения как классических вариантов, с лежанками, так и модифицированных, ориентированных только на приготовление разносолов. Рассмотрим:

• Что такое русская печь.
• В чем ее конструктивные особенности.
• Какие печи строят наши умельцы.

Русская печь – не было бы счастья…

Примерно до XIII Русь отапливалась курными печами – конструкциями без дымохода, продукты сгорания из которых выходили непосредственно в помещение и отводились только через дверь. Иначе такой способ назывался по-черному, так как копоть осаживалась на потолке и других поверхностях. Кроме такого своеобразного «декора», в избах стоял и характерный запах.

В следующем веке способ попытались усовершенствовать, добавив вытяжное окошко с деревянной задвижкой в стене над печью, а после появилась вытяжка и в потолке. Сначала это была просто прореха (дымоволок) с задвижкой, позже ее оснастили деревянным дымоходом (боров). И только спустя еще несколько столетий, в XVIII веке, появились первые русские печи с полноценным дымоходом, чему в немалой степени поспособствовала реформа Петра I. Как и в случае с бородами, он не стал никому ничего доказывать, а просто запретил строительство домов с курными печами сначала в Питере (1718 г), а еще через несколько лет — и в Москве (1722 г).

Этот запрет стал отличным стимулом для теоретиков и практиков того времени, в спешном порядке усовершенствовавших «курилку» до более эффективной универсальной отопительной конструкции. Теперь печь не только обогревала дом, она еще и давала теплые спальные места, являлась сушилкой для заготовок, в ней же варили пищу и поддерживали в горячем состоянии. И это не говоря об эстетике и комфорте.

Схемы кладки (порядовки) и расчетные таблицы главных элементов русских печей были разработаны архитекторами И. И. Свиязевым и Н.А. Львовым. Первое печатное издание, посвященное теоретическим основам печного дела, вышло в 1876 году. Однако печники, в большинстве своем на то время безграмотные, строили отличные печи и по наитию.

Конструктив, материальная база

Традиционная русская печь — это массивная каменная конструкция периодического действия, отопительно-варочного типа, оснащенная лежанкой.

Благодаря высокой теплоемкости печь аккумулирует тепло и отдает его в помещение длительное время после протопки. Поэтому помещение не выстывает, даже если нет возможности непрерывно поддерживать огонь. Стандартные габариты русской печи были привязаны к аршинам, но при переводе на привычные сантиметры их обычно округляют.

• Длина – 3 аршина (около 213 см, сейчас 210 см).
• Ширина – 2 аршина (около 142 см, сейчас 140 см).
• Высота до лежанки – 2,5 аршина (около 178 см, сейчас 180 см).

Русская печь таких размеров могла отопить помещение около 40 м². При использовании современных технологий энергосбережения эта площадь может быть значительно увеличена. Что тогда, что сейчас, форма может быть, какой угодно, но конструкция классической русской печи неизменна.

• Опечье – фундамент (каменный, кирпичный, бетонный, деревянный), если опечье было деревянное, его совмещали с подпечьем.
• Подпечье (подпечек) – полость под печкой, предназначенная для хранения и сушки топлива.
• Подина (свод) – основание печи, изолируемое засыпкой (песок, кирпичная крошка, керамзит), обеспечивающей оптимальную температуру в варочной/духовой зоне.
• Печурка – небольшая полость для хранения посуды, если расположена в передней части, называется подшесток.
• Шесток – площадка перед горнилом, на ней оставляют готовую пищу, после извлечения из печи.
• Под – основание варочной зоны, выполняется с небольшим уклоном вперед (чтобы газы собирались под сводом, и удобнее было передвигать посуду).
• Горнило (варочная зона, топка) – в нем происходит сгорание топлива и приготовление пищи.
• Свод (небо) – верхняя часть горнила, прямоугольной, арочной или бочкообразной формы, сверху засыпка, чтобы не происходило прямого нагрева лежанки.
• Лежанка (полати, перекрыша) – площадка над горнилом, предназначенная для отдыха или сна, один из главных элементов классической конструкции.
• Перетрубье – навершие, камера над шестком, заканчивающаяся сужающимся соплом (хайлом), в которой собирается дым, отдавая тепло в дом перед выводом в трубу.
• Вьюшка – задвижка с отверстием над хайлом, расположенная за дверцей, посредством которой регулируется поступление холодного воздуха из трубы.
• Труба (дымоход).
• Задвижка – расположена в трубе, выше вьюшки, позволяет полностью перекрыть дымоход.

И пример печи с каменным основанием.

В классическом варианте русские печи относятся к конструкциям колпакового типа с бесканальной конвективной системой. Так как источник тепла находится почти на метровой высоте от пола, а в подпечье не только нет каналов, но оно еще и изолировано, разница температур в комнате может составлять больше десяти градусов. В современных печах, используемых для приготовления пищи и обогрева, эта проблема решается устройством дымоводов вместо подпечья, обеспечивающих равномерный прогрев помещения на всех уровнях. Да и топок может быть несколько, в зависимости от необходимого функционала.

Все чаще на базе русских печей строят уличные комплексы, основной задачей которых становится приготовление блюд в различных режимах. Эти печи уже не имеют лежанки, значительно меньших габаритов, а для максимально эффективного поддержания температурного режима в варочной зоне при строительстве используются теплоизоляционные материалы.

Еще одна модификация – делают небольшую топку под шестком, чтобы можно было готовить в теплое время года без необходимости протапливать всю печь и помещение. Зачастую в таких печах шесток над топкой оборудуют колосниками, чтобы получить мангал, или ставят металлическую варочную панель.

Что касается кладочного материала, то оптимальный вариант – специальный печной кирпич, рассчитанный на сильный нагрев. Но вполне жизнеспособны и конструкции из красного полнотелого кирпича, в комбинации с шамотным в зоне топки и устьев.

Главное условие – кирпич должен быть качественный, не пережженный, с гладкой поверхностью и хорошей геометрией, так как швы тонкие и сыграть раствором не получится.

В продаже есть декоративный кирпич с фасками и арочный, но многие обрабатывают обычный — и экономия, и ручная работа.

Сегодня нет проблем и с различными специализированными растворами для кладки, хотя наши предшественники прекрасно обходились смесями на базе жирной глины и речного песка. Глину перед применением тщательно измельчали и просеивали, а просеянный песок прокаливали. Пропорции варьировались – либо песок и глина в равных частях, а воды одна часть от объема, либо песка больше (до пяти частей). Так как сложности обычно возникают именно с подходящей глиной, в продаже есть не только готовые смеси, но и печная глина отдельно. Эстетично смотрится и кирпичная печь без дальнейшей доводки, но при желании ее можно облицевать. Оштукатуренные же глиной и побеленные печи будут органично смотреться только в соответственно оформленном помещении.

Опыт умельцев FORUMHOUSE

Среди участников нашего портала популярностью пользуются, в основном, уличные модификации русской печи, предназначенные для приготовления разносолов на свежем воздухе или в закрытых комплексах. Использование классической конструкции в качестве отопительного агрегата встречается значительно реже: и по стилистике ее не в каждый интерьер впишешь, и в исполнении сложная, и КПД низковат, и места занимает больше современных твердотопливников. А вот вкус блюд, приготовленных в такой печи, выигрывает, по сравнению с производными газовых или электрических духовок и железных мангалов. В силу чего максимальное распространение получили именно уличные печи или комплексы.

Мини-русские печи для уличной кухни

paulking
Участник FORUMHOUSE

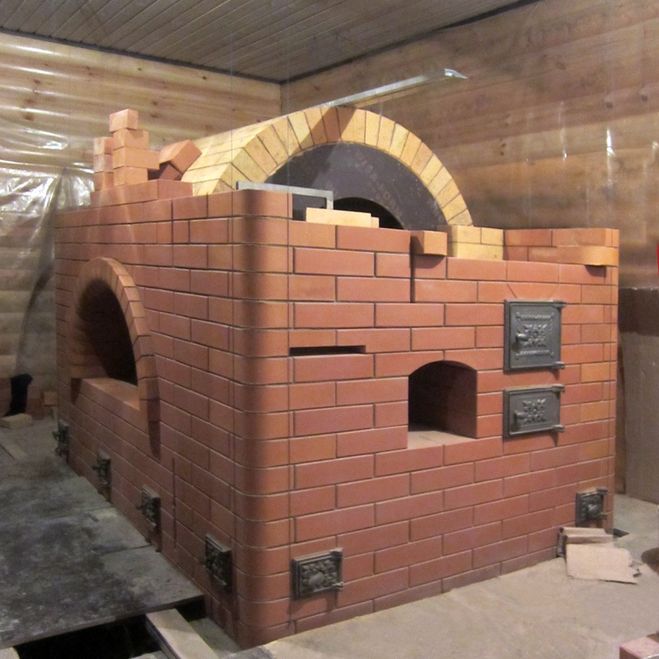

Недавно завершили кладку мини-русской печи для летней кухни. Размеры печи по фундаменту: 130х130 см, в качестве теплоаккумулятора под подом три ряда кладки. Объем свода увеличили за счет уменьшения глубины шестка, труба – стандартный «шестерик», расстояние от передней стенки горнила до наружной стенки – 14 см, между устьями (арками) горнила и шестка – 19 см.

В основе печной кирпич, горнило и устья из шамотного кирпича, для жарки шашлыка решетка ставится прямо в горнило, на угли, получается отлично.

В следующей конструкции, расположенной на веранде, сразу на шестке колосниковый мангал, под колосниками зольник/поддувало с дверцей, которой регулируется тяга. Размер печи по фундаменту – 130×150 см. Расход кирпича:

• витебский (печной) – три поддона;
• шамотный – 100 штук ша8, 75 штук ша44;
• полнотелый обычный (на внешнюю трубу) – 60 штук.

Александр1970
Участник FORUMHOUSE

Печь является очень эффективным средством для обеспечения отопления дома. К тому же она способна не только обогревать, но и создавать некий уют, несравнимый ни с чем. Специалисты отмечают, что такое сооружение необязательно должно иметь большие размеры. Безусловно, традиционная русская печь впечатляет, но миниатюрная печь также обладает множеством преимуществ.

При желании построить русскую мини-печь своими руками следует запастись терпением и необходимыми материалами. Кстати, самостоятельное возведение данного сооружения обойдется гораздо экономнее в плане денежных средств.

Будет неплохо, если под рукой у строителя окажется готовый чертеж, разработанный опытным мастером. Важно помнить, что строительство следует производить исключительно на прочном фундаменте, а именно каменном, деревянном, бетонном, кирпичном.

Необходимо подготовить:

Итак, сделав прочный качественный фундамент и подготовив все необходимые инструменты, можно приступать непосредственно к строительству. Кладка печи происходит рядами.

На первом ряду укладываются стенки агрегата, при этом в обязательном порядке перевязываются швы. Сделать это следует посредством целых кирпичей, а вот середину выложить половинами.

Начиная со второго и заканчивая пятым рядом, следует произвести закладку поддувал топливников. Помимо этого, осуществляется установка дверки, выкладка столбиков, на которые выкладывается кирпичная перегородка толщиной в половину кирпича.

Шестой ряд включает в себя решетки колосниковые в два топливника, а над решеткой топливника дополнительного назначения следует стесать в конус передние/задние кирпичи. В седьмом и восьмом рядах совершается установка задвижки для топливных камер дополнительного и основного назначения, а также берет свое начало процесс расширения кладки вторая непосредственно в сторону перегородки.

В ряду № 9 следует заняться сужением кладки канала, начиная от главного топливника, и расширением перегородки. В десятом ряду отмечается возведение пода, где обязательно нужно оставить канал около задней стенки вдоль варочной камеры (его ширина должна составлять около 8 см).

В ряду № 11 возводится второй ряд пода, а двери топливников основного и дополнительного назначения перекрываются. Также в данном ряду происходит закрепление кладки стальными уголками с передней стороны.

В ряду № 12 происходит перекрытие канала плитой из чугуна с наличием двух конфорок. Следующие два ряда укладываются на основании имеющегося чертежа.

В ряду № 15 устанавливаются стальные связи полосовидные между боковыми стенками, которые в дальнейшем закрепляются гайками, шайбами. Если чело не было перекрыто аркой, то его следует перекрыть стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковую стенки варочной камеры необходимо выложить так, чтобы нижняя часть была скошенной на конус, а толщина при этом составляла один кирпич.

В ряду № 17 устанавливаются связи непосредственно по боковым стенкам аналогично ряду № 15. Происходит установка основания под перетрубья из стальных полос с передней, боковой сторон. В кирпиче следует сделать пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для поддерживания.

В ряду № 18 закладывается первый ряд камеры варочного назначения, которая будет иметь сводную форму. Свод необходимо опереть на кирпичи в ряду № 16, сделав небольшой наклон внутрь, а под них подложить кусочки кирпича, закрепляя их раствором глины. Осуществляется перекрытие шестка, укладка стальных полос в основу перетрубья. Делаются четыре отверстия (7 см × 12 см) спереди свода. В ряду № 19 особое внимание следует уделить выкладыванию вентиляционного канала, а также установке его непосредственной задвижки. Теперь настала очередь дымового канала.

В ряду № 20 укладывается стенка печи над сводом в два ряда. Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком.

В ряду № 21 закладывается вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах с № 22 по № 24 аккуратно срезается передний кирпич на конус в сборном канале, в результате чего происходит уменьшение сборного канала и увеличение вентиляционного (12 см × 19 см). В последующем его следует преобразить в форму квадрата, установить сверху специальную задвижку.

В рядах № 25-27 реализовывается модификация фигуры дымового канала и его габаритов до одного кирпича. В дальнейшем происходит установка задвижки сверху.

В ряду № 28 и 29 вертикальные каналы соединяются в общий канал горизонтального направления, который будет иметь Г-образную форму. В последующем данный канал аккуратно перекрывается стальными полосами.

Ряд № 30 предусматривает кладку согласно чертежу.

В рядах № 31 и 32 предусмотрена кладка перекрыши, в рядах № 33 и 34 – дымохода, которая осуществляется только в один кирпич.

Для того, чтобы получилась настоящая русская печь своими руками, в идеале стоит пройти практику у опытного печника, но даже если вы не нашли такого, все поправимо. Вам в помощь порядовка, чертежи, инструкции и рекомендации специалистов.

Пред тем, как приступать к работе, необходимо изучить все инструкции, чтобы избежать ошибок при кладке. Даже один неправильно положенный кирпич может привести к сбою в работе всего агрегата. Нередки случаи, когда тяга получалась чрезмерно сильной либо отсутствовала вовсе, и тогда приходилось перекладывать печь заново. Если все же вы решили примерить костюм заправского печника, внимательно следуйте всем рекомендациям и покупайте качественный материал.

Основное отличие русской печи от твердотопливных аналогов заключается в том, что она всегда отопительно-варочная с духовкой и лежаком. Перед тем, как приступать к сборке русской печи своими руками, следует ознакомиться с ее конструкцией.

В базовую комплектацию входят следующие элементы:

1. Дровни — в этот отдел складываются дрова для окончательной просушки перед топкой; большой функциональной нагрузки не несет, поэтому устроены не во всех печах.
2. Холодная печка — отдел для хранения посуды; ранее была обязательной частью, сегодня — как декоративный элемент.
3. Шесток — отдел перед горнилом, куда ставят посуду, чтобы пища дольше сохранялась горячей.
4. Под — нижняя часть варочной плиты, которую тщательно шлифуют; предназначена для посуды с уже приготовленной едой.
5. Варочная панель — в традиционной печи сюда закладываются дрова, а на жару готовят еду. Под и варочную плати всегда делают под небольшим углом (до 150), чтобы тепло скапливалось в верхнем углу и нагревало лежанку.
6. Перетрубье — исток дымоходной трубы.
7. Самоварник — еще один «пережиток» старых печей, в который встраивали трубу от самовара; выходит сразу в дымоход. Сегодня его не устанавливают даже в качестве декора.
8. Тепловая труба.
9. Вьюшка — небольшое окошко с дверкой, через которую можно было регулировать положение заслонки в дымоходной трубе. На современных печах надобности во вьюшке нет, ее с успехом заменяет чугунная задвижка.
10. Отверстие под заслонку (см.выше)
11. Лежанка — традиционное место отдыха на русской печи, которое по размеру соответствовало стандартной кровати.

Современная русская печь, порядовка которой будет представлена ниже, лишилась многих своих деталей, который со временем заменили на более функциональные. Сегодня обязательными элементами являются варочная плита, иногда бак для подогрева воды, предусмотрена функция прогрева подтопочного отдела, что позволяет быстрее разогреть печь и увеличить коэффициент теплоотдачи.

Разделение на несколько отделов посредством т.н. летней заслонки дает возможность летом использовать печь исключительно для подогрева воды и приготовления пищи, а зимой — во весь потенциал. Это духовка, варочная панель, подогрев воды, отопление дома и прогревание лежанки.

Но при этом, как видим, внешне эта печь мало отличается от старорусских, поскольку важен именно ее колорит, передающий дух эпохи.

Инструменты, порядовка, схема и чертежи

Изначально определяетесь с местом будущей конструкции. В идеале, когда печь возводится одновременно с домой и фундамент является монолитным. Если же нет, ставить печь просто на действующий фундамент нельзя, придется сделать отдельный. Как — далее по тексту.

Для того, чтобы печь прогревала одновременно несколько комнат, ее ставят в межкомнатном проеме.

Использовать под проем несущую стену категорически запрещено.

Для этого выбивается подходящий под печь проем, выбиваете кусок стены, по периметру устанавливаете огнеупорный асбестовый лист и кладете обычный кирпич. Толщина проема- от 200 мм.

Необходимые инструменты и материалы

Кладка любой печи начинается с подготовки инструментария и материалов. Вам понадобятся следующие инструменты:

1. Мастерок — используется для размешивания небольшого количества раствора, захвата его и кладки на кирпичи; также мастерком удобно убирать излишки.
2. Кирка — требуется для придания кирпичам необходимой формы; сегодня ее с успехом может заменить небольшая болгарка.
3. Расшивка — требуется только в том случае, когда не планируется финальная отделка печи изразцами или плиткой; расшивкой создается определенный зазор между вертикальными и горизонтальными рядами, придающий эстетический вид.
4. Причалка — аналог обвеса и монтажного уровня, необходим для проверки ровности углов и прямолинейности ряда.
5. Порядовка — для проверки вертикального уровня и расстояния между швами.
6. Отвес — для проверки вертикального уровня, легко устанавливается.
7. Монтажный уровень — простое и недорогое приспособление для проверки прямолинейности. Им следует проверять каждый ряд.
8. Правило — проверка уровня фундамента.
9. Лопата для замешивания кладочного раствора.

И материалы:

Это материалы для изготовления печи. Дополнительно следует приобрести цемент М 400, песок и щебень для фундамента. Для опалубки подойдут деревянные доски или ДСП. Несъемную опалубку рекомендуется закрыть слоем рубероида.

Обязательно армируйте фундамент под печь. Глубина его пролегания не совпадает с уровнем промерзания, поэтому возможны подвижки. Чтобы исключить деформацию печи, используйте арматуру.

Создание фундамента

Прочный армированный фундамент — залог долгой и качественной эксплуатации печи.

1. Для начала отмечаете на полу пятно будущей печи и от него отступаете в каждую сторону по 150 мм.
2. Вырываете котлован глубиной 700 мм вне зависимости от уровня промерзания грунта
3. На дно вырытой ямы насыпаете 150 мм песка, поливаете водой и очень плотно трамбуете.
4. Засыпаете слой щебня 150 мм и также утрамбовываете.
5. Еще один слой песка 150 мм, еще раз поливаете водой и трамбуете.
6. Закрываете весь периметр 2-3 слоями гидроизоляции. Для этой цели отлично подойдет рубероид. Желательно опалубку закрыть слоем плотного полиэтилена, чтобы в дальнейшем раствор не протекал.
7. Готовите раствор из щебня, песка и бетона в соотношении 5:3:1 и разбавляете водой до консистенции сметаны.
8. Заливаете в котлован бетон, по мере укладки протыкаете лопатой, чтобы вышел лишний воздух. После того, как раствор схватился, вставляете арматуру, заливаете небольшим количеством раствора, сверху закрываете арматурной сеткой.
9. После того, как верхний слой раствора схватился, заливаете новый слой уже до верхнего уровня и выравниваете правилом. Оставляете на неделю-полторы в зависимости от температуры окружающей среды.
10. После полного высыхания бетона закрываете поверхность слоем гидроизоляции и теперь на таком «пироге» приступаете к самому главному.

Как приготовить раствор для кладки кирпичей

Это, пожалуй, самый важный аспект в кладке русской печи своими руками. У специалистов, тех, которые десятилетиями оттачивают мастерство, есть свои «рецепты» раствора, с которыми они очень неохотно делятся. Нам удалось одного разговорить, и вот, что нам поведали.

1. Раствор должен быть мягким, пластичным, почти блестящим.
2. При полном высыхании на нем не должно быть трещин.

Готовая огнеупорная смесь для кладки не подходит — в ее состав входит цемент. Лучшим раствором для кладки кирпичей будет шамотная глина.

Чтобы кирпич хорошо ложился, а швы были ровными и без трещин, глина должна быть постной и средней жирности.

1. Тщательно очистите глину от посторонних примесей и камней — пропустите ее через сито 2-3 раза, после чего оставьте в воде на 20-25 часов. Спустя сутки пропустите состав еще раз через сито с фракцией 5 мм.
2. Возьмите несколько пригоршней глины и смешайте ее с песком. Выбирайте разные пропорции и записывайте, куда сколько добавили.
3. Сделайте шарики и оставьте сохнуть на 5-6 часов. После этого просмотрите шарики на предмет трещин при высыхании. Отберите те, на которых щели отсутствуют.
4. Бросьте шарик с высоты своего роста на каменный или бетонный пол. Тот шарик, который не треснул и не раскололся, и сделан из подходящего состава. На него и ориентируетесь.

В идеале песок следует заменить шамотным порошком.

Кладка печи своими руками

От качества кирпичей во многом зависит герметичность будущей конструкции. Все кирпичи должны быть целыми и новыми. Междурядье и между швами должно быть 5-8 мм.

Только герметичная печь будет абсолютно безопасной в эксплуатации.

В зависимости от элементов печи кладка осуществляется в разную толщину, где 1 кирпич соответствует его длине, половина кирпича — ширине, четверть — толщине.

Для того, чтобы правильно и безопасно перевязать углы, следует переплетать торец и боковину каждого ряда.

Обязательно перед кладкой замачивайте кирпичи в прохладной воде минимум на час. Это исключит впитывание кирпичом воды из глины и обеспечит равномерную просушку всех элементов.

Образующиеся излишки раствора по мере кладки следует сразу же удалять. Это касается и лицевой, и внутренней стороны. Помимо того, что это более эстетично, на герметичность шва также оказывает влияние.

В длину кирпича выкладывается только наружный слой, а внутри — на его ширину. Если везде использовать кирпич плашмя, такая печь нагреваться несравненно дольше и, соответственно, больше расходовать топлива.

Порядовка

Порядовка для непосвященных — это основная инструкция по кладке каждого ряда кирпичей. Здесь можно увидеть как кладется не только весь ряд, но и отдельные кирпичи. Если не отступать от порядовки русской печи и не экспериментировать, вы вполне справитесь с задачей по ее возведению. Единственное условие — сперва потренируйтесь на сухой кладке. Это позволит избежать ошибок и не потратить дорогой материал.

Каждый ряд сперва выкладывайте без раствора, чтобы точно определиться с размерами и замком при кладке. Только после этого начинайте добавлять раствор.

1. С помощью линейки и мела прочертите на полу силуэт будущей печи, так будет проще выкладывать первый — ключевой — ряд. Он должен быть полностью сплошным, чтобы стать опорой всей конструкции. Сперва выкладываете наружные стенки, а после заполняете внутри.

1. На 2-м ряду уже начинается формирование будущих отделов, в том числе каналов и зольника.

1. Закладываются дверки поддувала и прочистного отдела. Для этого к дужкам на дверце прикручивается стальная проволока, а хвосты ее закладываются в раствор между кирпичами. Когда монтаж дверок закончен, подоприте их с обеих сторон кирпичами.

1. Закрываются своды и делаются отверстия.

1. Монтируется колосник, а сама топка делается насухую из половину шамотного (огнеупорного) кирпича. Здесь же устанавливается дверца топливного отдела.

1. Топка также выкладывается половинами шамотного кирпича и готовится подставка под бак с водой.

1. Монтируется колосник для малой, дверка — для большой топочной камеры. Правая сторона печи стягивается стальной полосой с защелками, а заднюю стенку кладете насухую. Это необходимо для облегченной чистки дымоходной трубы без разбора печки — достаточно вытащить несколько кирпичей, почистить и вернуть их обратно. Можно для этой же цели использовать и дверцу, но через нее будет уходить тепло. В этом же ряду для улучшения теплоотдачи между кирпичами следует делать расшивкой небольшие зазоры.

1. -9. Продолжаете выводить каналы, а также монтируете дверку для малой топки.

1. Начинаете выкладывать днище варочной панели, а своды обеих топок объединяете в один. Здесь же перекрываете поверхность для бака с водой. Не следует закрывать отверстия в задней части печи — они нужды для нагрева варочной панели.

1. На самом краю кладки в месте, где сделана варочная панель, крепите металлический уголок 50 мм. Топку сзади закрываете колосником, но никак его не закрепляете.

1. Формируете стенки варочной камеры, а слева устанавливаете задвижку. Это заслонка, которая в дальнейшем будет регулировать потоки дыма.

1. Формируете просвет дымоходного канала, рисунок повторяете как в прошлом ряду.

1. Делаете стенки духовки и дымоходного отверстия, которое можно будет открыть/закрыть задвижкой. Оформляете отверстие под эту заслонку.

1. Начинается сужение свода камеры и вывод дымохода.

1. Повторяете в точности предыдущий рисунок, после чего делаете стягиваете боковые стенки полосами с защелками с обеих сторон.

1. Делаете стяжку стальной полосой задней части. Продолжаете сужать свод варочной части и делаете площадку для выведения свода. Также устанавливаете на варочной поверхность металлический уголок с полосой, на который будет наращиваться потолок.

1. Над горнилом устанавливаете каркас под свод — его можно выгнуть и сварить из полосы либо использовать фанеру или бруски. Металлический каркас можно не снимать, а вот фанерный или брусковой обязательно демонтируйте после высыхания раствора.

На каркас наращивается основа из кирпичей, положенных на ложок.

А вот по такому шаблону вы делаете каркас свода:

1. Укрепляете полосой с защелками стенку над варочной камерой и здесь же ставите стенки под засыпку выше свода на 1 кирпич.

1. Засыпаете речной песок в емкость над варочной камерой и очень аккуратно трамбуете. Не надо мочить песок, достаточно его собственной тяжести. Этот момент значительно увеличивает теплоотдачу варочной камеры и позволяет делать вкусную выпечку, естественно, в уже готовой русской печи.

1. С лицевой стороны печи сужаете отверстие для перетрубья, а всю поверхность над песком наглухо закрываете кирпичом. Это будет пространство под лежанку.

1. Еще раз сужаете трубное отверстие и закрываете его сверху металлическим лисом с отверстием. Он необходим для корректировки движения дыма и удержания тепла внутри.

1. Снова ведете перетрубье и устанавливаете дверку для прочистки дымохода. Закручиваете на ушках стальную проволоку, концу вставляете между кирпичами в раствор. Дверца небольшая, нетяжелая, поэтому дополнительной фиксации не требуется.

1. Ставите регулирующую заслонку для регулировки тяги

1. -26. Закрываете задвижку кладкой

1. -29. Соединяете с дымоходной трубой перетрубье и дальше продолжаете кладку трубы.

Так выкладывается дымоход.

На уровне чердака вместо глиняного раствора рекомендуется использовать цементную кладку.

На крыше делается выдра и вокруг выкладывается надежная изоляция.

Дымоходная труба должна подниматься над коньком минимально на метр.

Видео 1 Два варианта кладки Русской печи своими руками

Как правильно просушивать печь

1. Печь должна высохнуть естественным образом равномерно. В среднем, на это уходит от 15 до 20 дней. Для того, чтобы обеспечить одинаковую просушку снаружи и изнутри, поместите в варочный отдел обычную 200 Вт лампочку и не выключайте ее как минимум неделю.
2. Даже после полной просушки печь запрещено топить на полную мощность — по сторонам пойдут разводы и со временем они никуда не денутся. Кроме того, увеличивается вероятность расшивки кладки, а это приводит к разгерметизации печи и опасной ее эксплуатации.
3. Первые 3-4 раза печь топится малыми порциями с постепенным увеличением количества дров. Первый раз используйте бумагу, чтобы поверить тягу. Во второй — протопите 3 кг дров при открытых задвижках, но закрытых камерах. Следующие два раза увеличивайте на 1-2 кг количество дров и топите по аналогичному принципу.
4. На четвертой топке смотрите, как «ведут» себя металлические элементы. Если появился конденсат, еще 2-3 раза протопите печь как указано в п.3. Если конденсата нет — можете эксплуатировать печь на полную

Если вдруг появились небольшие трещинки, понаблюдайте за ни — не выделяете ли дым, гарь, копоть. Заделывать их можно только уже по окончании сезона, когда печь будет использоваться только для приготовления пищи.

В завершение нашей подробной статьи о том, как сделать русскую печь своими руками — видео мастера.

Видео 2 Делаем Русскую печь с лежанкой

Русская печь уникальна по своей сути. Появилась русская печь в России на рубеже XVII — XVIII веков. Являясь очень важным элементом быта, русская печь по праву заняла свое заслуженное место в истории. Очень часто русская печь с лежанкой фигурирует в народных сказках, былинах. Ее «одушевляют», наделяя различными человеческими качествами.

Интересные факты из истории

Россия всегда славилась народными умельцами во многих областях, и печное дело не было исключением. Документально известен тот факт, что на протяжении XVIII — XIX века Россия лидировала в печном искусстве. Русские печки пользовались спросом в Германии, Англии, Франции и во многих других крупных странах. Курная русская печь (печь без дымовой трубы), использовавшаяся в Древней Руси на протяжении долгого времени была прообразом известной «русской печки». Свой вклад в развитие печного дела внес Петр I. В 1718 году вышел указ, запрещающий строительство в Санкт-Петербурге домов с курными печами. Позднее, в 1722 году сила данного указа распространилась и на строительство курных печей в Москве. Этот указ послужил мощным толчком для архитекторов и строителей, которые стали придумывать новые решения для отопления домов. Новые печки должны были отвечать всем современным на тот момент, требованиям. Архитектор Н.А. Львов и И.И. Свиязев вложили существенный вклад в развитие и совершенствование печей. В 1867 году была выпущена книга «Теоретические основы печного искусства». Эта книга стала хрестоматией для многих печников.

Для того, чтобы сделать кладку русской печи своими руками необходимо понять принцип работы и устройство русской печи. В разных уголках России русские печки имели разную форму, иногда встречались очень необычные экземпляры, но основные размеры все же соблюдались довольно строго. Среднестатистическая русская печка имела следующие размеры:
ширина русской печи составляла — 2 аршина (около 142 см)
длина — 3 аршина (около 213 см)
а высота от пола до лежанки — 2,5 аршина (около 180 см)

Устройство русской печи подробно представлено на рисунке. Русская печь выше указанных размеров могла обогревать помещение в 30 квадратных метров. Обычно русскую печь располагали в углу, рядом с дверью. Кладку русской печи делали на фундамент из камней или битых кирпичей. А в далекие старорусские времена на фундамент из толстых хвойных или дубовых бревен. На фундамент клали основание русской печки. В качестве материала использовали доступные на тот момент дикие камни, кирпичи, глину, древесину. В каждой русской печке был подпечек — специально отведенное место для печного инвентаря. Чтобы русская печь дольше сохраняла тепло между стенками печи и сводами укладывали различные теплоемкие материалы.

При строительстве русской печи использовали кирпич и скрепляющий раствор. Чаще всего применяли красный керамический кирпич, полученный путем обжига обычного кирпича. После обжига кирпич становился более прочным. Иногда кладку русской печи делали и из сырца (необожженный кирпич). Делали это в основном бедные крестьяне. В редких случаях можно было встретить русскую печку из сырца в царских хоромах и те печки, которые встречались, были обязательно облицованы изразцами.

Русскую печь любили не только за то, что она долго отдавала тепло. Русская печь с лежанкой служила отличным местом для отдыха. Тепло русской печи оказывало положительное влияние на весь организм человека. Поэтому на простуду русский человек никогда не жаловался. Русская баня, да тепло русской печи закаляли человека.

Обжиг в русской печи. В русской печи обжигали глиняную посуду. Делали это по следующей схеме. Вначале укладывали дрова, а сверху на дрова (или на предварительно уложенные кирпичи) укладывали посуду, предназначенную для обжига. Топили печку, пока температура в печи не достигала 900 градусов по Цельсию. После этого прекращали топить и ждали пока печка остынет (происходило это только на следующий день). В русской печки обжигали не только посуду, но и игрушки. Причем игрушки обжигались, как правило во время обычной топки.

На рисунке изображена известная русская печь с лежанкой.

Интересно, что… Очень интересным способом крестьяне определяли температуру русской печи. Для этого использовали небольшой кусочек бумажки. Помещали его в печь и ждали, пока бумажка обуглится. Если это происходило сразу же, то температура в русской печи выше 300 градусов по Цельсию, если с задержкой в 5 сек, то температура печи — 270 градусов, 15 сек — 250 градусов, 30 сек — 230 градусов, 1 мин — 200 градусов, 5 мин — 180 градусов, 10 мин — 150 градусов. Если бумажка так и не обугливалась, значит температура в русской печи менее 150 градусов.

Русская печка была незаменимым помощником. Жизнь русского человека была тесно связана с этим уникальным сооружением.

Для изготовления русской печи потребуется 1650 штук кирпича, вьюшка с полудверкой, задвижка (с отверстием 260 х 240 мм), а также глина и песок на 70—80 ведер раствора.

Пользуясь приведенными в книге чертежами, можно приступать к кладке печи. На чертежах показан внешний вид печи и три основных ее разреза, позволяющих получить полное представление о ее конструкции (рис. 23). На разрезе А—А хорошо видно, что под и свод горнила должны быть наклонены в сторону устья, показаны места расположения основных печных приборов — вьюшки, полудверки и задвижки. Разрез Б—Б дает возможность увидеть дымоход, по которому проходит дым от самовара. Здесь же виден специальный порожек-выступ, который препятствует попаданию искр из горнила печи в трубу, а также собирает выходящую из печи сажу. При рассматривании третьего разреза В—В печеклад может получит представление о форме сводов топливника и подпечья. Кроме того, на всех разрезах указаны габаритные размеры печи и специальная шкала, показывающая уровень каждого кирпичного ряда.

Однако при непосредственной кладке печи основными помощниками являются горизонтальные разрезы, то есть порядовки. Они дают полное представление, как выкладывать очередной ряд, в каких случаях применять целые кирпичи или отдельные их части; как и где устанавливать специальные вспомогательные приспособления из дерева, а также металлические печные приборы (см. ссылку в начале страницы).

Описание и схемы порядовок

Первый ряд печи выкладывают на фундаменте из дикого камня или кирпича, скрепленного цементным раствором. Прежде чем начать укладывать кирпичи первого ряда, стелят листы из толя или рубероида, служащие в качестве гидроизоляции.

Для первого ряда желательно использовать перекаленные кирпичи, которые более устойчивы к воздействию влаги.

Чтобы обеспечить правильную перевязку швов в последующем ряду, на всех углах первого ряда укладывают по три кирпи-ча-трехчетверки (1, а). Одну из трехчетверок и примыкающий к ней кирпич скашивают под углом так, чтобы они плотно прилегали друг к другу (1, б).

Начиная со второго ряда, выкладывают стенки опечка. Чтобы избежать совпадения швов, на передней стенке опечка в третьем ряду используют четыре трехчетверки (2).

Четвертый ряд полностью выкладывают из целого кирпича. У двух кирпичей, которые должны находиться у входа в подпечье, скалывают углы так, чтобы они могли стать опорами, или так называемыми пятами будущей арки.

В проем подпечка устанавливают деревянную опалубку и, выложив арку, приступают к кладке пятого ряда. Чтобы швы двух смежных рядов не совпадали, на углах кладут по три трехчетверки (как в первом ряду). Особенность этого ряда заключается в том, что 20 кирпичей боковых стенок скалывают под углом, чтобы превратить их в пяты — опоры будущего свода подпечья.

В шестом ряду боковые стенки опечка выкладывают толщиной в один, а заднюю и переднюю — в два кирпича. Затем между внутренними стенками опечка вставляют опалубку с полукруглым верхом, соответствующим форме будущего свода подпечья. Опалубку заранее изготавливают с таким расчетом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вынуть через подпечек, то есть проем, ведущий в подпечье. Разборная опалубка состоит из двух боковых рамок (а), на штыри (б) которых опираются кружала — две доски с закругленными верхними ребрами (в). Чтобы рамки плотно прилегали к стенкам подпечья, между ними вставляют одну или две распорки (а). Сверху на кружала кладут настил из узких досок, скрепленных вместе с помощью двух-трех ремней, сделанных из какого-нибудь гибкого материала.

После установки опалубки приступают к кладке свода. Раньше кирпичные заводы выпускали специальные клинообразные кирпичи, из которых можно было выложить свод, имеющий не только тонкие швы и гладкую поверхность, но и высокую прочность. Такие кирпичи можно получить скалыванием, а затем стесыванием кирочкой их граней. Однако для такой обработки годятся только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто такой материал найти не удается, поэтому свод выкладывают из целых обычных кирпичей. При этом нижние усенки (ребра) кирпичей, поставленных на ребро, должны плотно соприкасаться друг с другом, а между верхними ребрами делают одинаковые зазоры, которые заполняют кладочным раствором. Прочность такого свода намного увеличивается, если в зазоры между кирпичами вдавить подходящие по размеру осколки кирпича.

Закончив кладку свода подпечья, настилают следующий, седьмой, ряд кирпичной кладки. Чтобы перевязка была правильной, на каждом углу используют по четыре кирпича-трехчетверки. Вслед за седьмым кладут восьмой ряд. Он полностью состоит из целого кирпича. В этом же ряду выкладывают площадку для холодной печурки (а).

Начиная с девятого ряда, выкладывают стенки печурки. Чтобы сделать правильную перевязку швов, на углах применяют трехчетверки и половинки кирпичей. Десятый ряд выкладывают полностью из целого кирпича. Затем между стенками печи доверху насыпают сухой песок. Одиннадцатым рядом кирпичей полностью перекрывают холодную печурку и засыпку.

В двенадцатом ряду выкладывают шесток и под печи.

Все кирпичи скрепляются кладочным раствором, кроме тех, из которых устраивается под.

Ограничивающие под кирпичи располагают в печной кладке на ребро. Подовые кирпичи укладываются без раствора, а щели между ними засыпаются песком. Во время топки печи песок смешивается сдревесной золой и заполняет зазоры между кирпичами плотной массой. В левом углу пода делают небольшое углубление, предназначенное для хранения раскаленных угольев, — горнушка, или порсок. Выложенный под тщательно выравнивают, шлифуя его половинкой или четвертушкой красного кирпича.

Начиная с тринадцатого ряда, закладывают стенки горнила (варочной камеры) и шестка. Одновременно между шестком и горнилом устанавливают дугу из полоски металла, соответствующую форме и размерам будущего устья печи. В ней предварительно сверлят на некотором расстоянии друг от друга несколько отверстий. В них вставляют отожженную стальную проволоку, которую затем закрепляют в кладке печи.

Выкладывая четырнадцатый, пятнадцатый и шестнадцатый ряды, продолжают наращивать стенки шестка и горнила.

В семнадцатом ряду в стенки горнила укладывают восемь кирпичей, специально обколотых и отесанных. Эти кирпичи, называемые пятами, будут служить упорами при кладке свода горнила. После такой предварительной подготовки в горнило опускают деревянную опалубку. Перед тем как приступить к кладке свода, над устьем кладут арку из половинок кирпичей.

Кладка свода горнила ничем не отличается от кладки свода опечка.

Когда свод будет закончен, кладут восемнадцатый ряд кирпичей. По краям шесткового окна закрепляют две пяты, на которые будет опираться небольшая арка, которую кладут с помощью деревянной опалубки.

Выложив арку, приступают к девятнадцатому, а затем и двадцатому рядам кирпичей. В пространство, образованное стенками печи и сводом, насыпают сухой песок, перемешанный с осколками кирпича, стекла и щебня. Над шестком оставляют открытый проем для перетрубья.

Двадцать первый ряд кирпичей наглухо закрывает горнило вместе с засыпкой. Следующий за ним двадцать второй ряд делает это перекрытие более плотным и прочным. Называют его перекрышей. Именно на перекрыше устраивается лежанка русской печи.

В следующем, двадцать третьем, ряду продолжают наращивать стенки щитка или перетрубья, в которых укрепляют душник для самовара (а). В правой стороне перетрубья устраивают проем для чистки сажи, прикрыв его поставленной на ребро половинкой кирпича (б). Когда после многочисленных топок печи сажа накопится на специальной площадке, кирпич выбивают и производят чистку. После чистки кирпич смачивают в воде, обмазывают кладочным раствором и закрывают им отверстие до следующей чистки. По углублению, которое остается на поверхности печи, можно в любое время легко и быстро найти место чистки. Иногда вместо кирпича вставляют специальные металлические заглушки.

При кладке двадцать четвертого, двадцать пятого и двадцать шестого рядов перетрубье постепенно перекрывают, оставив только два отверстия: одно для самоварного дымохода, другое для вьюшки (б).

Выкладывая два последующих ряда, то есть двадцать седьмой и двадцать восьмой, в проеме напротив вьюшки укрепляют так называемую полудверку, то есть узкую дверцу, через которую закрывают и открывают вьюшку (а).

В двадцать девятом и тридцатом рядах продолжают наращивание стенок перетрубья. При этом не забывают соблюдать правила перевязки швов.

В тридцать первом ряду у одной из стенок выкладывают дополнительный ряд из трех кирпичей, чтобы через оставшийся узкий Желоб дым из душника проходил в трубу. После этого перетрубье в тридцать втором ряду перекрывают сплошным слоем из целых кирпичей. Лишь справа в перетрубье оставляют отверстие, над которым крепят задвижку. Начиная с тридцать третьего ряда, вверх наращивают только один дымоход, каждый ряд которого должен состоять из шести кирпичей.

Непосредственно у самого потолка выполняют разделку с напуском кирпичей. Разделка дает возможность удалить от трубы деревянные части потолка, в то же время плотно закрыть потолочный проем. Кроме того, разделка, несомненно, украшает печь. Поэтому печники нередко пользуются этим приемом не только при кладке трубы. Разделку делают во время кладки печи в местах перехода опечка к горнилу, но чаще всего в верхней части щитка. Однако применение разделки — это не всегда стремление печника к украшательству.

За счет разделки увеличивается поверхность печи, а значит, и возрастает отдача тепла.

Этот принцип используется в современных батареях центрального отопления. Тем самым подтверждается старая истина, что у хорошего мастера красота и польза неотделимы друг от друга.

а — внешний вид; б — устройство печи (1 — водогрейная коробка, 2 — малый топливник, 3 — большой топливник, 4 — «фаянс», 5 — чугунная плита, 6 — шесток, 7 — перетрубье, 8 — вентиляционная задвижка, 9 — дымовая задвижка, 10 — полосовая или уголковая сталь, 11 — стойка, 12 — заслонка, 13 — вентиляционный канал, 14 — перекрыша, 15 — щель в поду, 16 — кирпичная перегородка, 17 — под варочной камеры, 18 — отверстие в верхней части пода, 19 — глинобит, 20 — отверстия-подвёртки, 21 — колосниковые решётки)

В домах старой и новой застройки в сельской местности чаще всего устраивают типичную русскую печь. Её улучшенной моделью является русская печь «Экономка» (рис. 4). Она имеет небольшие размеры (мм): ширина 890, длина 1400, высота до трубы 2240, от пола до шестка — 770 и от пола до лежанки — 1400. Для неё характерны специфический путь движения дымовых газов, нагрев от низа до самого верха, два топливника — основной (большой) и дополнительный (малый), использование разнообразных видов твёрдого топлива.
Печь может топиться по-русски (топливо сжигают в варочной камере или горниле). Такая печь проста, экономична, служит для отопления помещения, приготовления пищи, выпечки хлебобулочных изделий.

Печь состоит из двух камер: нижней (отопительной) и верхней (варочной). Отопительная камера находится в подпечье, варочная расположена над ней. Под, разделяющий их, выкладывают из двух слоев кирпича, уложенного плашмя. Высота всех частей печи такая же, может быть оборудована водогрейной коробкой.

Большой топливник расположен с передней стороны печи, поддувало для него закладывается со 2-го ряда. Малый топливник устраивают с правой боковой стороны печи, поддувало для него выкладывают начиная с 4-го ряда. Оба топливника перекрывают одной чугунной плитой с двумя конфорками. Большая конфорка должна находиться над большим топливником. Горячие газы из малого топливника направляются сначала в большой топливник, из него через щель поступают в отопительную камеру, оттуда — в варочную камеру, а затем — в трубу.
В тёплое время года приготавливать пищу и выпекать пироги можно в варочной камере, сжигая там топливо. Зимой топка осуществляется только через большой топливник. Малый топливник используют для подогревания пищи или подтапливания печи при сильных морозах. В малом топливнике хорошо сгорает любое топливо, в том числе и сырое.

Простая русская печь несложна по устройству и уходу. Кладут ее из красного кирпича или изготавливают из глины (глинобитные) с применением двух приборов — заслонки и дымовой задвижки. Самая простая печь (рис. 87, «Русская печь обыкновенная», 1 — гидроизоляция; 2 — мелкий гравий и речной песок, смешанный с битым стеклом) имеет размеры:

Ширина — 1270мм
длина — 1650
высота — до потолка 2380
высота до полатей (перекрыша печи) — 1540 мм

Теплоотдача печи: при одной топке — 2100 ккал/ч, при двух топках — 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя стенка — 400 ккал/ч и перекрытие — 500 ккал/ч. При двух топках соответственно: 1750, 550 и 700 ккал/ч. Под шестком печи имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений топки. Печью можно отапливать помещение 30 м2.

Материалы:
кирпич — 1610 штук
глина — 66 ведер
песок — 60 ведер

Приборы:
дымовая задвижка — 300х150 мм (лучше ставить две)
самоварник — 130х130 мм, заслонка — 430х340 мм

Класть печь следует строго по порядовкам, с тщательной перевязкой швов (рис. 87а, «Порядовка кладки русской печи»). Кирпич предварительно отбирают и самый лучший применяют для свода, стенок горнила и пода. Первый ряд кладут из целого кирпича. Второй ряд выкладывают в виде колодца, необходимого для образования подпечья. Третий, четвертый и пятый ряды похожи на второй, с соблюдением перевязки швов. Свод закладывают с пятого ряда с продолжением до восьмого ряда, с обязательным вытесыванием пят, устанавливают опалубку и полностью выкладывают свод, опирая его с передней и задней сторон на стенки. Восьмой, девятый и десятый ряды показывают кладку стенок печи с устройством холодного печурка в девятом и десятом рядах. Одиннадцатый ряд похожий на предыдущий, выполняется с соблюдением перевязки швов. Он перекрывает печурку. Колодец над сводом заполняют засыпкой, которую выравнивают и уплотняют так, чтобы она имела подъем от шестка к задней стенке топливника или горнила. Двадцатый ряд показывает настилку пода с укладкой кирпича на песок без глиняного раствора. Чтобы под был ровнее, его посыпают песком и трут, как бы шлифуют, кирпичом, удаляя все заусенцы у кирпича пода и делая его более гладким, лучше всего применять подовый кирпич.

Тринадцатый — шестнадцатый ряды показывют закладку шестка, устья печи и варочной камеры горнила. Кладку стенок выполняют в три четверти кирпича — 190 мм (половина и четверть кирпича). Их не связывают между собой, а только перевязывают швы. Здесь же показан порядок устройства замков у устья печи (концы кирпичей стесаны под углом 45њ). Под имеет подъем 30 мм от устья к задней стороне печи. Семнадцатый ряд полностью сформировывает заднюю стенку и устье в форме горнила. На боковых стенках кладку в четверть кирпича вверху стесывают для образования пят. Ставят опалубку, по которой будет выкладываться свод с опорой на выполненные ранее стенки. Чаще всего с этого ряда заканчивают кладку свода. В восемнадцатом ряду показан полностью законченный свод, который кладут с тщательной перевязкой швов и постановкой замкового кирпича и кладут стенки. Девятнадцатый ряд, выложенный в виде арки, перекрывает проем над шестком. Одновременно кладут стенки печи, выравнивая тем самым кладку свода. Двадцатый ряд кладут с уменьшением отверстия над шестком с выравниванием стенок печи. Двадцать первый ряд начинают класть, как девятнадцатый, с соблюдением перевязки швов.

Двадцать второй ряд полностью выравнивает кладку над сводом и еще больше уменьшает отверстие над шестком. В этом ряду закладывают самоварник. Кирпич с правой стороны перетрубья стесывают, что обеспечить лучшее передвижение газов. Здесь закладывают ящик для сбора сажи, стесывая кирпич как показано на разрезе А-А. С двадцать третьего по тридцать второй ряд показана кладка перетрубья. В двадцать третьем ряду заканчивают кладку самоварника и ящика для сборки сажи. Все ряды выполняют согласно порядовкам, постановкой двух задвижек и устройства канала дымовой трубы размером 26х26 см. Выше тридцать второго ряда кладут трубу. Конструкция заслонки показана на рисунке 88 («Заслонка», 1 — полотно из кровельной стали; 2 — ручка из полосовой стали; 3 — лапки из полосовой стали для устойчивости заслонки; 4 — рамка из угловой стали 25х25х3 мм). Следует учесть, что раму для заслонки нужно делать из уголковой стали 25х25х3 мм. Весьма желательно изготовить также раму из полосовой или уголковой стали и вставить ее в кладку устья, соответственно закрепив. В данном случае она будет являться опалубкой при выполнении арки.

Ещё схема

Русская печь, помимо ряда достоинств, обладает и таким недостатком, как преимущественный прогрев только верхних слоев воздуха. Однако она по-прежнему остается одной из самых популярных разновидностей печей, совмещающих в себе отопительные и варочные функции.

Устройство русской печи: а — подпечье; б — ниша; в — шесток; г — горнило; д — душник; е — щиток; ж — задвижки; з — дымовая труба; и — перекрыша горнила.

Составные элементы обыкновенной русской печи показаны на рисунке 63. Русские печи бывают большими, средними и малыми. Здесь мы рассмотрим вариант сооружения малой печи, имеющей размеры 1270 х 650 х 2380 мм. Для нее вам понадобятся следующие материалы:
— кирпич обыкновенный — 1610 шт.;
— раствор глиняный — 1200 л;
— заслонка из листовой стали 430 х 340 мм — 1 шт.;
— задвижка вьюшечная 300 х 300 мм — 2 шт.;
— самоварник 140 х 140 мм — 1 шт.

Последовательность кладки русской печи: а — общий вид; б — последовательность кладки.

1-й ряд — выкладывание подпечья. Кладка осуществляется главным образом из целого кирпича на растворе, предназначенном для фундамента.
2—4-й ряды — кладка колодца с обязательной перевязкой швов. С одной стороны необходимо оставить отверстие для подпечья.
5-й ряд — начало кладки свода над подпечьем. Боковые ряды выкладываются пятами для опоры свода, на них сооружают опалубку.
6-й и 7-й ряды — свод, перекрывающий подпечье.
8-й ряд — замок свода.
9-й и 10-й ряды — кладка в один кирпич.
11-й ряд — выкладывание перекрытия «холодной печурки», расположенной над подпечьем. Пространство внутри кладки засыпают и выравнивают с наклоном от задней стенки варочной камеры к шестку.
12-й ряд — кладка пода, которую, как правило, осуществляют из специального подового кирпича. Под посыпают мелкозернистым песком и выравнивают кирпичом.

13-й ряд — первый ряд варочной камеры, выкладывается в 3/4 кирпича. Угловые кирпичи передней стенки необходимо отесать под углом 450 и закрепить в замок. В этом ряду кладка не связывается, перевязка швов обязательна.
14—16-й ряды — класть так же, как 13-й ряд.
17-й ряд — укладка свода устья и закладка пят под свод варочной камеры. Для кладки пят используется стесанный кирпич, поставленный на ребро.
18-й ряд — кладка стенок печи и печурок. В качестве альтернативного варианта можно залить пространство между сводом варочной камеры и стенками песком или глиняным раствором с кирпичным щебнем в качестве наполнителя.
19-й ряд — выкладывание стенок свода, устройство арочного перекрытия отверстия над шестком.
20-й ряд — используя обрубленный кирпич, уменьшают отверстие над шестком (перетрубье), а также делают перекрытие над каналом для самоварника.
21-й ряд — выравнивание стен и уменьшение перетрубья.
22-й ряд — уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубья стесывают, кладку над сводом выравнивают. Выкладывают ящик для сажи.
23-й ряд — устраивается самоварник, который закрывается крышкой.
24—32-й ряды — устанавливают вьюшечные задвижки.

Издревле Россия славилась умельцами, которые достигли совершенства во множестве областей. Не являлось исключением и печное дело. На основе исторических документов можно сделать вывод, что долгие столетия Россия прочно удерживала за собой лидерство в печном деле. Печь курного типа, то есть с отсутствующей дымовой трубой, в течение длительного времени служила в качестве идеального образца русской . В 1718 году, однако, Петр I издал постановление, согласно которому использование курных печей категорически запрещалась. Именно этот указ подтолкнул множество отечественных печников и архитекторов на создание абсолютно новой конструкции.

Чтобы успешно выполнить кладку традиционной русской печки, следует узнать некоторые тонкости ее функционирования и устройства. В зависимости от региона, печка могла отличаться уникальной формой. Иногда можно было увидеть крайне интересные экземпляры. В среднем, габариты русской печи выглядели следующим образом:

• 2 аршина в ширину;
• 3 аршина в длину;
• 2.5 аршина в высоту (аршин – около 71 сантиметра).

Печка с такими габаритами могла без проблем отапливать помещение, площадь которого составляла около 3 десятков квадратов. В большинстве случаев, печка была расположена в углу, неподалеку от входной двери. Перед кладкой мастер всегда делал прочное основание, используя битые кирпичи или камни. Любая печка имела специальный элемент конструкции – подпечек, где хранился необходимый инструмент. Чтобы сберечь тепло, между сводами и стеной печки размещали специальный материал.

В процессе строительства мастер пользовался кирпичами, а также специальным строительным раствором. Классическая технология подразумевает применение глиняного красного кирпича, который отличается максимальной прочностью.

Особенности строительства

Чтобы изготовить классическую русскую печь, придется взять 1650 кирпичей, задвижку (габариты отверстия должны составлять 26 на 24 сантиметра), вьюшку с полудверкой, а также такое количество глины и песка, которого бы хватило на 80 ведер строительного раствора.

Согласно классической схеме, свод горнила обязательно располагается под определенным уклоном к устью. Нельзя забывать и о небольшом выступе-порожке, основная задача которого заключается в том, что он не дает искрам, вылетающим из горнила, попадать внутрь трубы. Кроме того, именно порожек собирает всю сажу, которая выходит из печки.

Непосредственно в процессе строительства главными помощниками должны быть порядовки, то есть разрезы, идущие в горизонтальной плоскости. Благодаря этим разрезам можно получить абсолютное представление о том, как подходить к выкладке нового ряда, когда имеется необходимость в применении целых или битых кирпичей, где должны стоять дополнительные приспособления из древесины и приборы из металла.

Порядовки и их схема

Выкладка первого ряда происходит непосредственно на фундаменте, основу которого составляет раствор цемента и кирпич. Перед началом укладки первого ряда, следует постелить рубероид или толь, который станет выполнять функцию защиты от влаги. В идеале, строительство первого ряда следует вести из перекаленных кирпичей, которые обладают большей устойчивостью к водному воздействию.

С целью добиться идеальной перевязки швов в следующем ряду, на углах стартового ряда следует уложить по три кирпича ¾. Один из кирпичей 3/4, а также кирпич, примыкающий к нему, должен быть скошен для максимально плотного прилегания.

Второй ряд – это первый ряд в процессе выкладки стенок опечка. Для того, чтобы швы не совпали, на передней стенке опечка (в 3 ряду) применяются 4 кирпича ¾.

Для четвертого ряда используют исключительно цельный кирпич. У пары кирпичей, которые обозначают вход внутрь подпечья, необходимо скосить углы так, чтобы они использовались в качестве опор для арки.

В проеме подпечка следует расположить опалубку из древесины. После того, как завершена работа над аркой, можно заниматься пятым рядом. Во избежание совпадения швов смежных рядов, на углах нужно класть 3 кирпича ¾. Нюанс этого ряда кроется в том, что 2 десятка кирпичей боковых стен нужно сколоть под определенным углом, чтобы они стали опорами для сводов подпечья.

Шестой ряд предполагает, что боковые стены опечка обладают толщиной в один кирпич, а передняя и задняя – в 2. В пространстве между внутренними стенами располагается опалубка, обладающая верхней частью полукруглой формы, которая находится в соответствии с конфигурацией свода подпечья. Конфигурация опалубки сразу определяется с учетом возможности без проблем разобрать конструкцию и вытащить через проем, позволяющий попасть в подпечье.

Когда опалубка установлена, можно работать над сводом. В идеале, при кладке свода следует пользоваться клинообразными кирпичами, способствующие не только идеальной поверхности конструкции, но и ее максимальной прочности. Сделать такой кирпич можно самостоятельно, если аккуратно обработать грани. Если нет возможности сделать такой кирпич, то вполне можно пользоваться обычным.

В такой ситуации следует контролировать, чтобы нижние ребра кирпичей находились в плотном контакте, а зазоры между верхними были равны друг другу и заполнены цементом. Повысить прочность свода можно, если расположить в зазорах битый кирпич, точно соответствующий им по размеру.

После свода подпечья можно заниматься 7 и 8 рядами. Укладка 7 напоминает первый ряд, 8 же можно делать полностью из цельного кирпича. В 8 ряду нужно не забыть выложить площадку для холодной печурки. 9 ряд – это первый ряд, связанный со стенками печурки. Между стенками обязательно должен располагаться сухой песок, а 11 ряд обязан на 100 процентов перекрывать не только печурку, но и засыпку.

В 13 ряду начинается закладка стенок горнила и шестка. Между двумя этими элементами должна проходить металлическая полоса, которая по своей конфигурации точно соответствует устью печки. В полосе заранее необходимо предусмотреть отверстия, через которые продевается проволока из стали, впоследствии фиксирующаяся в кладке.

Последующие ряды, вплоть до 17, необходимы для наращивания стенок двух нижеописанных конструкций. В 17 ряду в стенах горнила следует расположить 8 кирпичей, которые были предварительно обтесаны и обколоты. Именно на эти кирпичи будет опираться свод горнила. По сути, кладка самого горнила полностью идентична процессу кладки свода опечка.

Когда работа над сводом завершена, можно заниматься 18 рядом. По бокам шесткового окна следует зафиксировать пару пят, которые станут опорами для небольших размеров арки. При кладке последующих рядов следует помнить о том, что пространство между сводом и стенами печи должно быть заполнено идеально сухим песком с примесью битых кирпичей, щебенки и стекла.

21 ряд должен абсолютно закрыть засыпку и горнило. 22 ряд делает эту “крышку” еще прочнее. 23 ряд подразумевает укрепление щитковых стенок, а также перетрубья, в котором фиксируется душник, предназначенный для самовара. При кладке следующих рядов перетрубье перекрывается, но остается пара отверстий. Первое необходимо для самоварного дымохода, второе – для вьюшки. При кладке пары следующих рядов в проеме вьюшки фиксируется полудверка.

В 31 ряду, рядом с одной из стен, необходимо расположить дополнительный ряд в три кирпича, чтобы получившийся желоб способствовал выводу дыма в трубу. Перетрубье в следующем ряду можно полностью перекрыть. Только справа в перетрубье нужно предусмотреть отверстие, закрытое задвижкой. После 33 ряда происходит наращивание исключительно дымохода.

Прямо у потолка необходимо заняться разделкой, предполагающей напуск кирпичей. При помощи разделки деревянные потолочные конструкции удаляются от трубы. Кроме того, разделка – это важный декоративный элемент. Имеет разделка, однако, и практическую функцию, увеличивая теплоотдачу.

Как сложить печь своими руками. Старинное руководство

Еще два столетия назад существовали специальные печные школы, где на профессиональной основе обучали мастеров по кладке печей. Сейчас это почетное ремесло становится почти экзотическим, найти хорошего печника очень сложно да и слишком дорого обходятся его услуги.

Как сделать русскую печь своими руками, подробная порядовка кладки, особенности и тонкости этого дела, необходимые инструменты, схемы и многое другое — в сегодняшней публикации, созданной по профессиональному старинному руководству для печников.

Книга, изданная в 1874 году, детально рассматривает все этапы кладки печи, ставя себе целью создание такой конструкции, которая будет протапливаться за короткое время (около 2 часов) при умеренном сжигании топлива, станет хорошо хранить тепло, не будет забиваться сажей и выбрасывать искры, создавая пожароопасную обстановку в доме.

Интересный факт: в позапрошлом веке показателем грамотной кладки печи являлась ее способность долго хранить тепло: если у хозяйки, с утра приготовившей борщ, блюдо до вечера оставалось горячим, значит это — хорошая печь.

Издание рассчитано на мастеровитого хозяина, который не является профессиональным печником, но знает, как пользоваться различными инструментами. Так же книга рекомендует осваивать изложенное в ней печное ремесло ученикам различных ремесленных училищ в качестве полезной и выгодной для заработка практики.

Инструменты для кладки печи

Чтобы сложить хорошую русскую печь, понадобятся следующие инструменты: кирпичный молоток, правило, наугольник, отвес, кружала, стойки и планки, лекала для кирпичей сводов.

Кирпичный молоток должен быть сделан из хорошего металла: если напильник не оставляет следов на молотке, то этот инструмент можно считать подходящим для дальнейшей работы.

Правило представляет собой четырехгранный ровный брусок, на поверхности которого проставлены метки; наугольник предлагается сделать своими руками из двух планок, скрепленных под прямым углом/

Качество печи напрямую будет зависеть от правильности выкладки сводов. Для этой работы понадобятся кружала, которые традиционно выполняют из сухого и крепкого дерева. Для описываемой печной конструкции понадобятся четыре кружала для сводов топки и подпечья, одно кружало для жерла и четыре кружала для печи на обжигание кирпичей.

Как сделать кружала

Выстругивают 9 планок длиной 54 см, шириной 27 см и толщиной не менее 6,5 см; на краях каждой планки отмеряют середину, затем на четырех досках от этой середины откладывают в обе стороны по 24,5 см и отмечают эти точки буквой а.

На следующих четырех досках от середины в обе стороны откладывают по 27 см и обозначают метки буквой б. На оставшейся доске от середины откладывают по 18 см и обозначают метки буквой в.

Далее выстругивают две планки длиной 35,5 см, шириной около 2,5 см и толщиной в 1,5 см, на одной из них делают четыре отметки: в первую на расстоянии 2 см от верхнего края, вторую — на расстоянии 27 см от первой, третью — на расстоянии 31 см от первой и четвертую — на расстоянии 33 см от первой. Планки складывают вместе и через эти отметки просверливают отверстия, отмечая их цифрами 1, 2, 3, 4 в том же порядке, в каком ставили метки.

Чтобы сделать кружало для топки и свода подпечного пространства, две планки с отметками а плотно складывают краями, центральными отметками — одна против другой; в обе планки через отверстие 3 вставляют гвоздики; один гвоздик планки упирают в отметку а с левой стороны, а через отверстие 1 обеих планок вставляют шило. На ту точку, куда придется острие шила, ставят метку о.

Доски должны располагаться строго одна против другой относительно их центральных меток; берут одну планку и гвоздиком через отверстие 1 упираются в точку о, а шилом через отверстие 3 очерчивают на другой доске дугу, идущую от отметки а с правой стороны до одноименной точки с левой стороны. Точка о будет в данном случае центром кружала.

Чтобы сделать кружало жерла доску с отметкой в прикладывают к другой доске, совмещая их по центру, гвоздики через отверстие 2 упирают в левую и правую точку в, шило помещают в отверстие 1 и отмечают центр. Планку упирают в эту центральную точку, а шилом через отверстие 2 проводят дугу от правой до левой точки в.

Для кружала под свод печи точно также, как и в вышеописанных способах, гвоздики через отверстие 4 упирают в отметки б на досках, шилом через отверстия 1 отмечают центр, после чего гвоздики через отверстие 1 в планке упирают в центр, а шилом через отверстие 4 чертят ровную дугу от правой до левой стороны, помеченных точками б.

Очерченные дуги выпиливают, немного выходя за границы дуги, после чего деталь подравнивают, стачивая ровно по отмеченному контуру. Готовое кружало шлифуют, чтобы не было зазубрин и неровностей на его поверхности.

Кирпичи на сводах печи должны плотно прилегать друг к другу, т.к. только эта мера обеспечит сводам прочность и надежность, поэтому для того чтобы можно было вытесать кирпичи правильной формы, понадобятся лекала.

Для изготовления лекала А берется чисто выструганная дощечка длиной 28 см, шириной 6-7 см и толщиной около 2,5 см. На верхнем и нижнем краях отмечается центр и в этих точках делают небольшие насечки (неглубокие бороздки).

От центральной отметки вверху откладывают по полтора см, опускают перпендикуляры к нижней стороне и состругивают образовавшиеся клинья. Приведенный в книге чертеж дан в половину настоящей величины.

Размеры готового лекала должны составлять: длина верхней части: 6,6 см, длина нижней — 3,25 см.

Второе лекало Х делают из дощечки длиной в 13 см и шириной 6,5 см. По центру также делают неглубокие бороздки, как и в первом случае, по верхней короткой стороне в обе стороны от этой отметки откладывают по 2 см, проводят перпендикуляры к нижней короткой стороне и состругивают получившиеся клинья.

Готовое лекало должно иметь следующие размеры: вверху — 6,6 см, внизу — 4,25 см, длина — 13 см (чертеж дан в половину настоящей величины).

Внимание! возможны некоторые погрешности в этих данных. т.к. выполнялся перевод устаревших мер длины на современный лад.

Рекомендации профессиональных печников:

• для кладки печей лучше всего подходит красный кирпич, не рекомендуется использовать алый сырец или железняк;
• перед кладкой на глиняном растворе кирпичи вымачивают в воде в течение 2-3 часов;
• стесанными сторонами не рекомендуется класть кирпичи в топливную часть и каналы для выхода дыма;
• внутренние стороны топливной камеры и дымовой трубы не следует обмазывать глиной, т.к. она впоследствии будет отваливаться и засорять дымоходы. Лучше всего внутренние стороны этих элементов промазывать мокрой тряпкой и затирать ею швы до гладкости;
• перед кладкой обязательно делают фундамент печи из железнякового кирпича или камня;
• после окончания кладки печи своими руками ее необходимо просушить, слегка протапливая печь и держа все вьюшки открытыми;
• верх дымовой трубы отделывают кровельным железом или обмазывают цементным раствором, чтобы защитить эту часть от размывания дождем.

Кладка русской печи

Основное правило для выбора места расположения печи: она не должна стоять вплотную к стене, ни к кирпичной, ни к деревянной. Если же печь будет примыкать к внутренней перегородке дома, то между стенами нужно проложить утеплитель, способствующий длительному удержанию тепла.

Подготовительные работы к кладке печи своими руками

Отступив от дверей около полуметра, вдоль стены подготавливают место под кладку печи: длина этого участка составит 1 м 95 см (округленное значение, переведенное с аршинов и вершков, если следовать точным замерам на старинный лад, то 193,4 см), ширина — 142 см.

Основание печи

Участок выравнивают, сверяясь с отвесом (или современным строительным уровнем), затем выкладывают его битым кирпичом и заливают раствором из глины и песка. Отступив на полкирпича от стены, выкладывают первый ряд, не скрепляя его раствором ( см. схему кладки). С помощью инструментов проверяют соответствие ширины задней и передней части кладки: они должны быть абсолютно одинаковыми.

Точно также необходимо строго следить (с помощью правила и наугольника) за правильностью кладки углов: они должны быть прямыми и ровными. Проверять необходимо каждый угол кладки: если один из углов окажется неправильным, придется исправлять всю кладку и заново выверять каждый угол.

Если основание печи было выложено верно, то с помощью заостренного предмета обводят контуры будущей печи по периметру, затем кирпичи по очереди снимают и заново укладывают их в том же порядке, что и раньше, но уже с использованием раствора. Сначала выкладывают ту сторону, что ближе к стене, затем — заднюю часть печи.

Традиционно в качестве раствора для кладки русской печи использовали смесь глины с песком. Глину тщательно разминали ногами, выбирая мелкие камешки, а песка и воды добавляли в таком количестве, чтобы раствор становился вязким, но при этом не растекался и не трескался.

Комок глины берут смоченными в воде руками, хорошенько разминают его, кладут на нужное место, слегка расплющивая и выбирая попадающиеся камешки или неразмятые кусочки глины, после чего сверху кладут кирпич, смоченный со всех сторон водой. Сверху на кирпич надавливают одной рукой, а другой снимают выдавившиеся излишки раствора. После этого руку снова смачивают в воде и разглаживают глину на швах.

Затем снова разминают и кладут комок глины для следующего кирпича, при этом очень важно боковые части кирпичей в обязательном порядке также закрывать раствором. Соседние кирпичи ни в коем случае не должны касаться друг друга своими поверхностями, не проложенными слоем глины. Одной рукой прижимают предыдущий кирпич, чтобы он не сдвинулся с места, а другой укладывают следующий, не забывая его смочить в воде и убрать излишки выдавленного раствора.

Таким образом выполнив кладку вдоль стены и задней стороны печи, с помощью правила и наугольника выверяют ее уровень. Если где-то допущена погрешность, то, пока раствор свежий, исправляют все недочеты: если необходимо выстраивая прямую линию, сдвинуть отдельные кирпичи, то делают это обычно ударами кулака по правилу, приставленному к нужному фрагменту кладки.

Когда задняя стенка русской печи будет выверена, на правиле отмечают ее ширину и при кладке последующих рядов сверяются с этой меткой. Кроме того, каждый новый ряд необходимо выверять с помощью отвеса: если один из кирпичей расположен чуть выше другого, то последующие ряды будут выложены неровно, поэтому, пока глина не засохла, проверяют уровень кладки и кулаком нажимают на выступающие выше уровня кирпича, осаживая их до образования ровной линии ряда.

Кладка последующих рядов печи

Во втором ряду кладку кирпичей осуществляют в соответствии с предлагаемой схемой.

Немного терминологии из старинного руководства: если кирпич лежит шириной по длине стороны печи — это значит, что он лежит тычком (на схеме — кирпич а), если же его длинная сторона расположена вдоль длины стороны — кирпич лежит логом (на схеме — кирпич б). Так, в первом ряду кирпичи были уложены логом, во втором — тычком.

Важно! При кладке печи своими руками нужно не забывать следить за тем, чтобы швы верхнего ряда не находились ровно над швами ряда предыдущего, особенно это важно для углов и краев стенок — если не соблюдать этого правила, то печь будет растрескиваться и долго не прослужит.

В третьем ряду кладку выполняют также, как и в первом, а в четвертом и пятом ряду выполняют делают пятки для свода подпечного пространства. Пятками (пятами) называют кирпичи, на которые будет опираться свод). В этих рядах кирпичи, обозначенные на рисунке буквой в кладут логом, а буквой г  — тычком.

На полу подпечья, вровень с нижним краем первого ряда отмеряют середину, прикладывают к ней шнур и протягивают его края так, чтобы он проходил через верхний угол кирпича третьего ряда (см. рисунок). На кирпичах в и г делают соответствующую разметку, перекладывают оба кирпича на противоположные стороны (правый — налево, левый — направо) и на обратной стороне этих кирпичей точно так же делают разметку, как и на лицевой стороне. Затем по этим линиям аккуратно отсекают лишнее.

Профессионалы рекомендуют отсекать углы кирпича на колене, располагая угол на весу, а остальную часть кирпича на своем бедре. Если положить кирпич на что-нибудь твердое, то разлом может пойти не по размеченной линии и материал будет испорчен.

Когда убирают лишние фрагменты, то хорошо отточенным лезвием кирпичного молотка работаю отвесно, ударяя не очень сильно по боку кирпича. Затем кирпич обтесывают и притирают ровно по отмеченным линиям.

В четвертом ряду кирпичи в и все остальные кладут в соответствии со схемой (пунктиром показан уровень, до которого стесывают эти кирпичи). То же самое делают и в пятом ряду.

Свод русской печи

Далее приступают к кладке свода: чтобы он был прочным, понадобятся дополнительные временные опоры (стойки). Стойки устанавливают под свод, вровень с нижними углами пяток и строго вдоль стенки печи. кроме того. важно следить за тем, чтобы элементы опалубки располагались на равном расстоянии друг от друга (см. схему).

Если верхний край третьего ряда выше или ниже стоек, то вместо них лучше положить кирпичи и пригнать их таким образом, чтобы продольно и из угла в угол они были под отвес и вровень с нижними краями пяток. Затем ставят кружала и кладут на них планки, образуя из них подобие «крыши».

Если под рукой нет кирпичей для кладки свода (понадобится 176 шт), то нужный материал готовят по лекалу А:

• на всех четырех сторонах обычного кирпича отмечают середину;
• к длинной стороне прикладывают лекало А так, чтобы его бороздки совпадали с центральными метками;
• контуры лекала обводят по обеим поверхностям кирпича, а на его коротких сторонах эти линии соединяют;
• затем инструментами стесывают кирпич, придавая ему нужную форму и притирают до гладкости стесанные стороны.

Сначала свод, как и основание печи, собирают без использование раствора: кирпичи должна прилегать друг к другу очень плотно, так, чтобы швы шли к середине низа подпечья. Для замочного, т.е. верхнего центрального кирпича свода должно оставаться столько места, чтобы он очень туго входил в него. Если этот промежуток слишком мал, то слегка подтесывают два кирпича, первые от пяток.

Когда свод будет пригнан с обеих сторон, на пятки укладывают первые кирпичи, прижимают их к опалубке и друг к другу. Точно также на обе стороны кладут второй ряд. Для лучшей связи свода рекомендуется четыре кирпича, сделанные по лекалу А, отсечь вдоль на половину и в третьем ряду с обеих сторон в начале и конце положить эти половинки. В четвертом и пятом ряду свода кладут целые кирпичи лекала А, а в шестом ряду — снова половинки. Остальные ряды свода выполняются целыми кирпичами.

Замочные кирпичи должны входить туго, вгоняют их на свои места легкими ударами кулака, пока кирпич не упрется в основание. Правила кладки свода прежние: между кирпичами должен быть тонкий слой раствора, передние и задние стороны кладки выверяются по отвесу, швы направлены строго к середине пола подпечья.

Последующая кладка русской печи

В шестом ряду форму кирпичей д подгоняют так, чтобы они плотно прилегали к пятому ряду и своду. Для кладки понадобится 20 шт кирпичей измененной формы (стоит заранее сделать дополнительно еще 9 шт. — для 17-го ряда).

В седьмом ряду стесывают по короткой стороне кирпичи е, сверяя их форму: они должны плотно прилегать к своду и лежать ровно по отношению к наружной стенке. Для кладки по своду понадобится 20 шт. стесанных кирпичей и еще столько же для дальнейшей кладки 18-го ряда.

В восьмом ряду кирпичи укладывают согласно приложенной схеме, стесывая их для плотного прилегания к своду и другим кирпичам. Для кладки этого ряда понадобится 20 шт. и 19 такой же формы — для 19-го ряда.

В девятом ряду делаем то же самое, что и в восьмом, только форму кирпичам придаем в соответствии с чертежом.

В десятом ряду кирпичи отсекаем на величину, равной их толщине и укладываем ряд так, чтобы осталось два пустых места.

В одиннадцатом ряду кирпичи укладывают, как это показано на схеме, но при этом важно соблюдать, чтобы место их размещения было строго выверено прямыми углами. В промежутки десятого ряда и на все места, отведенные под кирпичи к насыпают чистого, просеянного песка. поверх песка, без использования глины, укладывают кирпичи этого ряд, которые образуют под печи. Благодаря песку печь равномерно прогревается и дольше сохраняет тепло.

В двенадцатом ряду оставляют место для топки (ширина — два кирпича, длина — 3 кирпича; для жерла — кирпичи л отсекают на 4,5 см, чтобы просвет получился не менее 35 см. Кроме того, предусматривают шесток в один кирпич и отверстие в шесток просветом в два кирпича.

Тринадцатый и четырнадцатый ряды укладывают также, как и предыдущий, но с расположением швов в шахматном порядке.
После 14-го ряда делают пятки под свод топки. Для этого на левую и правую сторону топки кладут кирпичи в логом, поверх них на правую сторону кладут кирпичи г тычком. Эти кирпичи очерчивают по шнуру от середины пода через угол 14-го ряда, отсекают лишнее и сглаживают поверхности.

Кладка свода топки

В пятнадцатом ряду кирпичи в пяток и все остальные кладут так, как указано на схеме, но при этом кирпичи л у жерла не выкладывают, чтобы не мешать установке основания. С правой стороны дополнительно кладут подпятные кирпичи г шестнадцатого ряда.

Если нет готовых кирпичей нужной формы, то их делают по лекалам А (29 целых кирпичей, 4 — из продольных половинок) и Х (целых — 24 шт., половинок — 6 шт.).

Из подпечья аккуратно снимают опалубку, поддерживая кружала рукой и потихоньку выбивая стойки, после чего устанавливают стойки в топке, вровень с нижними краями пяток. Свод сначала кладут без раствора и подгоняют кирпичи так, чтобы, глядя от замочного кирпича с правой стороны находился один кирпич, сделанный по лекалу А и пять — по лекалу Х. С левой стороны свода должны лечь три кирпича по лекалу А и сколько получится — по лекалу Х.

Если замочный кирпич не попадает ровно по центру палубы, то слегка подтесывают кирпичи, первые от пяток. После окончательной подгонки свод укладывают с использованием глиняного раствора по тем же правилам, что и для свода подпечья.

Важно учесть тот момент, что в своде топки длинные кирпичи вверху ни во что не упираются, поэтому замочный кирпич сверху нужно вставлять очень осторожно, чтобы не сместить остальные элементы свода.

Уложив свод топки на стенки жерла, без раствора кладут кирпичи м пятнадцатого ряда, а также о и н шестнадцатого. С помощью шнура их очерчивают от середины пода через угол четырнадцатого ряда, а кирпич н — еще и по своду топки, чтобы он не закрывал нижнюю часть пролета.

По этой разметке вытесывают нужную форму кирпичей и после этого укладывают их уже на раствор. С помощью лекала А делают 13 кирпичей, устанавливают кружало жерла вровень с нижними краями пяток, а вытесанные кирпичи отсекают таким образом, чтобы свод жерла находился вровень со сводом топки в полкирпича.
Свод жерла подгоняют без раствора традиционным способом, затем кирпичи кладут уже с использованием глины.

Над отверстием в шесток в пятнадцатом ряду кладут металлическую полосу, прикрывающую это отверстие и укрепляющую печь в передней ее части, куда приходится тяжесть трубы. Полосу длиной 140 см рассекают с каждой стороны вдоль, делая надрезы длиной около 5 см и аккуратно, под прямым углом, загибают один конец вниз, другой — вверх. Между этими загнутыми концами полоса должна получиться немного короче ширины печи, чтобы загнутые «лапы» плотно прижимались к стенкам.

В шестнадцатом ряду при кладке необходимо оставить дымовой пролет: с правой стороны он будет между сводом топки и стесанной частью подпятных кирпичей г. В начале этого пролета также необходимо подтесать кирпичи н и п, чтобы не мешали движению дыма. В задней части печи кирпичи м отсекают ведичину, равную толщине кирпича, чтобы пролет оставался шириной в три четверти кирпича.

Для пролета с левой стороны стесывают кирпичи у таким образом, чтобы их длина с верхней стороны была 16,6 см, а с нижней — 13,3 см. Остальные кирпичи укладывают в соответствии со схемой, но кирпичи р у заднего пролета стесывают вровень со сводом.

В семнадцатом ряду кирпичи т отсекают на длину вровень с верхним краем кирпичей г и кирпича п. Кирпич м отсекают на толщину кирпича, а боковые элементы стесывают вровень со сводом топки. По стенке левой стороны печи кладут заготовленные ранее кирпичи д (их рекомендовалось сделать еще при кладке 6-го ряда).

Кирпич с подтесывают так, чтобы он плотно прилегал к своду жерла. Шесток с левой стороны закрывают на полкирпича, а с правой — на такое же расстояние, но только спереди.

В восемнадцатом ряду понадобятся кирпичи е, заготовленные при кладке 7-го ряда. Кирпич м отсекают на толщину кирпича, боковые — стесывают вровень со сводом. Кирпич и кладут плотно к своду жерла. Далее кирпич ф отсекают на величину, равную его толщине и на такую же величину стесывают его от нижней стороны к верхнему краю.

В девятнадцатом ряду кладут заготовленные при кладке 8-го ряда кирпичи ж. Один кирпич рассекают пополам по длинной стороне и кладут его в левой части печи для увеличения выхода дыма с этой стороны. Кирпичи м отсекают на величину, равную их толщине и подтесывают вровень со сводом. Также на толщину отсекают кирпичи ч и стесывают их от нижней стороны к верхнему краю.

В двадцатом ряду закрывают дымовые пролеты и шесток за исключением тех отверстий, что предназначены для выхода дыма с левой стороны и для летней вьюшки над шестком. Чтобы закрыть дымовой пролет с правой стороны, кирпичи м отсекают на их толщину, а кирпичи и стесывают так, чтобы они краями легли на свод и были бы на уровне с другими кирпичами. Один такой кирпич нужно стесать на половину по длинной стороне и тоже пригнать к своду.

Кирпичи ъ стесывают от нижней стороны к верхнему краю, кирпичи ш и щ — таким же образом, но только вдоль и на толщину кирпича. На полученное отверстие над шестком кладут летнюю вьюшку и устанавливают раму для дверцы. Если в летней вьюшке нет необходимости, то шесток закрывают.

В двадцать первом ряду кирпичи м отсекают на толщину, кирпич ю — на толщину по длинной стороне и стесывают от верхней стороны к нижнему краю.

В двадцать втором ряду начинают выводить трубу к левой передней стенке, периодически проверяя уровень по отвесу. Чтобы дымовой пролет подвинуть вперед, кирпичи в стесывают от нижней стороны к верхнему краю на толщину кирпича.

В двадцать третьем ряду закрывают отверстие над дверцами вьюшки и еще двигают вперед дымовой пролет. Для этого кирпичи ф отсекают на толщину и такую же величину стесывают от нижней стороны к верхнему краю.

В двадцать четвертом ряду кирпичи в стесывают от нижнего края к верхней стороне на величину, равную их толщине. Уменьшение дымового пролета продолжается.

В двадцать пятом ряду уменьшение пролета происходит и в передней, и в задней части печи. Для этого кирпичи м отсекают на толщину кирпича, кирпичи в и ф на такую же величину стесывают от нижней стороны к верхнему краю.

В двадцать шестом ряду дымовой пролет убавляется только впереди: для этого кирпичи в стесываются  от нижней стороны к верхнему краю. Кирпичи м отсекают на величину, равную их толщине и укладывают согласно схеме.

В двадцать седьмом ряду с задней стороны убавляют трубу на полкирпича. кирпичи м отсекают на их толщину, остальные укладывают по чертежу. С таким просветом (с одной стороны — в один кирпич в, с другой — три четверти кирпича) укладывают 5 рядов.

В тридцать втором ряду кирпич м отсекают на половину своей величины и укладывают по приведенной схеме. В этом ряду укладывают зимнюю вьюшку просветом 26-27 см в поперечнике, около нее немного подтесывают кирпичи, чтобы не мешали выходу дыма и устанавливают раму для дверцы.

В тридцать третьем и тридцать четвертом рядах перед вьюшкой оставляют место для дверцы, в тридцать пятом ряду закрывают отверстие над дверцей. Далее, вплоть до 45-го ряда кирпичи кладут как в 27-м ряду.

В сорок пятом ряду с правой стороны убавляют ширину трубы на полкирпича: кирпич ш стесывают по длинной стороне от нижнего угла к верхнему на величину, равную его толщине ; кирпичи м также отсекают на их толщину, а кирпич э ставят боком. Таким образом с просветом трубы в три четверти кирпича кладут 30 рядов.

В семьдесят пятом ряду с правой стороны убавляют размер просвета на толщину кирпича: кирпич ш отсекают на его толщину и по длинной стороне стесывают от нижнего края к верхнему углу; кирпич м отсекают на толщину кирпича. Таким образом осуществляют кладку следующих 11 рядов.

В восемьдесят шестом ряду снаружи с задней и правой стороны убавляют ширину трубы на полкирпича; изнутри просвет сужают на толщину кирпича — должно получиться так, что просвет трубы будет иметь полкирпича в квадрате. Для этого стесывают от нижнего края к верхней стороне кирпич в на величину, равную его толщине и выполняют кладку, как на чертеже.

Таким образом выкладывают 17 рядов вплоть до устья трубы. Часть трубы выше крыши выкладывают на известковом растворе, чтобы он не размывался атмосферными осадками: на одну часть известки берут две трети песка и столько воды, чтобы смесь была умеренной густоты.

На чертежах видно, что труба с внешней, правой и задней стороны уменьшается на полкирпича; просвет идет от летней вьюшки до 45-го ряда в одной стороне — в длину кирпича, в другой — в три четверти. Далее в 45-м ряду просвет уменьшается и идет до 75-го ряда в три четверти кирпича, после чего он снова уменьшается и идет до 86-го ряда в одной стороне — в полкирпича, в другой — в три четверти. В 86-м ряду просвет сужается до полкирпича и так идет до устья трубы.

Высота трубы в данном случае рассчитана на помещение, где расстояние до потолка составляет 2 м 50 см, а над крышей возвышалась бы труба из шести рядов кирпичей. Если необходимо уменьшить длину трубы, то сокращают количество рядов на промежутке от 46 до 85 ряда.

В печи данной конструкции сажа будет больше всего собираться в углу дымового пролета около летней вьюшки — это удобно по той причине, что оттуда ее удобно выгребать. В задних углах дымового пролета также будет собираться незначительное количество сажи, но чтобы от нее избавиться, в старину использовали метод естественной очистки: два раз в год печь топили осиновыми дровами, благодаря чему вся сажа выгорала без следа.

Чтобы печь лучше нагревалась в зимнее время, открывают только одну зимнюю вьюшку; в летнее время дополнительно открывают еще и летнюю вьюшку — печь не дает сильного тепла и не перегревает помещение, но при этом позволяет печь хлеб и готовить другие блюда.

Как сложить русскую печь своими руками

Как сделать русскую печь

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу необходимо установить плиту из чугуна.

Сложить русскую печь можно своими руками. Для этого нужно следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина должна составлять 213 см, ширина 142 см, а высота – 180 см. Чтобы самому построить печь, нужно знать элементы, из которых она состоит:

• Подпечье. Предназначением является сушка и хранение твердого топлива.
• Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
• Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
• Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
• Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
• Перетрубье. Над шестком устанавливается специальная камера, а после нее — дымоход, проходящий через кровлю.
• Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
• Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
• Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательностью русской печи .

Сегодня специалисты рекомендуют строить своими руками мини-печь. ее название — экономка. Она устроена так, что лучше прогревает комнату. В теплое время года, устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему экономка имеет водогрейный бак.

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича, который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

• Топочная дверца, ее размеры составляют 25 х 25 см. Поддувальная дверца с размерами 25 х 14 см, и две штуки прочистных дверей 13 х 14 см.
• Колосник 38 х 25 см.
• Три задвижки разных размеров.
• Вьюшка с 23-сантиметровым диаметром.
• Водогрейный бак.
• Двух-конфорочная плита.
• Несколько полос из стали.

Приготовление раствора

Кладка зависит от качества приготовленного раствора. При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

• При использовании полнотелого материала (минимум М150) следует замесить смесь из песка из глины в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
• В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины с небольшим количеством песка.
• Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси своими руками, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3. и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси. Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм. в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно подготовить фундамент. Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Печное устройство рекомендуется устанавливать у стены. где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован, после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм. Экономка может укладываться своими руками несколькими способами:

• В четверть. То есть кирпич необходимо выкладывать на ребро.
• В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
• В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич, то нужно его вымочить, так как он вытягивает жидкость из кладочной смеси. Во время работы излишки раствора необходимо убирать.

Чтобы грамотно выложить печь. необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.

1. Для первого ряда рекомендуется использовать пережженный кирпич, так как он практически не впитывает влагу. Для кладки углов используется ¾ кирпича.
2. Следующий ряд начинает формировать стенки печной конструкции. Нужно заложить прочистки слева и спереди. А вот с фронтальной и правой стороны устанавливается зольник.
3. Следующий ряд слева выкладывается кирпичами без использования смеси. С передней части монтируется прочистка и поддувало. Дверцы крепятся при помощи пережженной проволоки из стали, которая фиксируется раствором.
4. Подовые каналы перекрываются в следующем ряду.
5. При укладке пятого ряда необходимо установить колосник для малого топливника. Для этого нужно уложить огнеупорный кирпич без использования раствора.
6. На этом этапе нужно выполнить монтаж водогрейной тары с левой стороны конструкции. Также продолжается кладка малой топки.
7. Одновременно с укладкой топливника и стенок необходимо установить колосник плиточной топки. С правой стороны укрепляется стена. Для этого используется стальная полоса, которая укладывается в швы.
8. Последующие два ряда укладываются внутренние каналы и стенки. Также необходимо установить дверцы для обоих топливников и закрепить их при помощи стальной проволоки.
9. На десятом ряду соединяются своды обоих топок. Также следует перекрыть дно горнила. Оставить открытыми каналы дымооборота для вывода их в горнило.
10. С передней стороны нужно закрепить уголок из стали. размерами 30 х 30, а сверху выложить плиту. Пустое пространство топливника нужно перекрыть съемным колосником.
11. В двенадцатом ряду применяется огнеупорный кирпич для кладки стенок плиты и горнила, а также заслонки для него. С левой части плиты нужно начать формировать низ дымохода. Между горнилом и дымоходом должно быть небольшое отверстие, закрыть его следует задвижкой.
12. После этого нужно изготовить деревянный шаблон арки. Он необходим для укладки свода арки.
13. Следующие четыре ряда укладываются стенки печной конструкции. Устье горнила перекрывается.
14. Начиная с семнадцатого ряда нужно постепенно начать сужать свод горнила, при этом дымоход должен постепенно расширяться. Стальной стяжкой укрепляется задняя стенка печного устройства .
15. Свод горнила необходимо перекрыть, а также начать выкладывать переднюю стенку, которая образует перетрубье.
16. Чтобы выложить свод горнила, необходимо подготовить соответствующий шаблон. Для этого понадобятся две прямоугольные рамки. На них опираются детали из фанеры с кружалами, которые крепятся на специальные штыри. Это необходимо для того, чтобы существовала возможность наружной разборки печи. Также рекомендуется поставить распорки внутри, чтобы конструкция не развалилась. Сверху кружал нужно выполнить настил из досок.
17. На девятнадцатом ряду нужно укрепить переднюю стену горнила. Для этого необходима стяжка. Также продолжается кладка стенок, которые должны быть выше горнила, при этом образуется небольшое пространство, которое необходимо засыпать.
18. Свод заполняется песком и тщательно утрамбовывается. Благодаря этому увеличивается теплоемкость, которая необходима для выпекания хлебобулочных изделий.
19. На 21 ряду перекрывается печь, происходит сужение перетрубья.
20. Во время кладки последующих двух рядов продолжается формирование дымохода, с одновременным сужением перетрубья.
21. При помощи заслонки перекрывается перетрубье.
22. На следующих двух рядах (25-26) нужно соединить дымоход с пространством над перетрубьем.
23. Сколько нужно еще рядов, — зависит от высоты комнаты. Перед потолком дымоход сужается. затем устанавливается труба, которую нужно вывести через потолочное перекрытие. Между кровлей и перекрытием также нужно выполнить кладку, в качестве связующего средства использовать цементно-песчаный раствор.

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы использовать печную конструкцию, необходимо над кровлей выложить трубу. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

Похожие статьи:

Как топить русскую печь дровами Как сделать печь на опилках Как самостоятельно сделать печь длительного горения для дачи Как сделать печь на отработке

Как сделать русскую печь своими руками для бани и дома: порядовка

Можно ли сложить русскую печь своими руками? Это реально возможно, но предварительно следует хорошенько изучить инструкцию, внимательно разобрать все схемы, но самое главное – неплохо было бы пройти практику у профессионала.

Лучшим вариантом будет выполнить все необходимые работы под присмотром квалифицированного печника, который предотвратит возможные ошибки при считывании порядовки в процессе кладки.

Проблема заключается в том, что всего один неверно поставленный кирпич способен все испортить.

Нередки случаи, когда из-за подобной оплошности кладку приходилось переделывать полностью, так как у печи или совсем не было тяги, или она была слишком сильной.

Если вас не страшат предостережения и не пугают возможные трудности, и вы надумали испытать себя в роли печника, не наделав неисправимых ошибок, важно точно следовать инструкции и соблюдать правила работы. Кроме того, к выбору материала следует подойти со всей ответственностью.

Нужно знать необходимые параметры устройства капитальных отопительных приспособлений, чтобы они полностью соответствовали специально разработанным нормам. только так можно избежать претензий от инспекторов пожарной охраны.

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

• Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
• Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
• Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
• Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
• Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
• Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
• Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
• Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
• Тепловой канал. расположенный над шестком.
• Место, где находится заслонка .
• Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Русская печь из кирпича: выбор места

Крайне ответственным моментом является грамотный выбор места для возведения конструкции. Если предполагается установить ее в деревянном строении, то от нее до стен постройки должно быть соответствующее расстояние, минимальное значение которого не менее двадцати сантиметров. Стены из древесных материалов следует непременно обезопасить специальными негорючими материалами.

Для этого обычно используются негорючие асбестовые плиты. Наличие свободного пространства (зазора) между стенами и печью необходимо также для проведения обязательной регулярной ревизии стенок устройства. Печь может быть установлена между двумя разными комнатами. В таком случае проем в стене должен быть обложен надежной кладкой из кирпича толщиной от двадцати сантиметров. Можно усилить ее, установив между ней и древесиной стены асбестовую прокладку.

Как сложить печь? Необходимые инструменты

Независимо от того, какой проект русской печи выбран, для ее обустройства нужны будут одни и те же подручные средства и инструменты. О них следует позаботиться заранее.

• Кельма или мастерок потребуются для нанесения на кирпичи раствора, для подчистки кладки, для удаления излишков цемента.
• Молоток-кирка нужен для раскалывания и обтесывания кирпичей, так как для работы необходимы будут элементы кладки разной формы и размера;
• Расшивка. Если изделие не будет иметь декоративного покрытия, то для обеспечения аккуратного вида кладке понадобится данный инструмент. С его помощью аккуратно оформляют швы.
• С помощью шнура-причалки обеспечивают надлежащую ровность рядов. Правда, современные мастера предпочитают больше обычный отвес и строительный уровень;
• Порядовка – приспособление, позволяющее обеспечить вертикальность кладки и равную толщину швов;
• Отвес можно быстро и легко установить в необходимое место. Им определяют вертикальность стены;
• Уровень строительный – необходимая вещь при кладке. Он всегда должен быть под рукой у мастера;
• Правило – обычно используется всего раз, для выравнивания фундамента;
• Емкость для раствора и лопатка ;
• Специальная мерная планка для измерения толщины швов.

Русская печь с плитой: требуемые материалы

Для каждого типа печи необходимо определенное количество материалов, которое зависит от ее модели и размеров. Стройматериалы нужны не только для выкладывания стен и внутренних отделов печи, но также и для изготовления фундамента. Русская печь – весьма внушительное и массивное строение, и нуждается в прочном надежном основании.

Лучше не экономить на материалах. выбирая не слишком качественные и дешевые. Ведь любой мастер хочет, чтобы получившаяся конструкция была не просто привлекательной и респектабельной, но и исправно выполняла бы свои функции.

Для возведения печи потребуется красный закаленный кирпич, очищенный песок, жирная глина, варочная панель, топочные дверцы, колосниковые решетки, поддувальные и прочистные дверцы, водогрейный бак, заслонка для горнила, дымовая задвижка; стальные листы, уголки и полоски. Для обустройства фундамента нужно будет приобрести песок, щебень, цемент, опалубочные доски и арматуру. Количество материалов зависит от ширины и глубины основания.

Русская печь: фундамент

Русская печь – основательное и солидное сооружение, которому требуется соответствующий фундамент. Для него придется рыть котлован. Размеры ямы должны быть больше периметра будущей конструкции на 12-15 сантиметров со всех четырех сторон. Ее глубина зависит от плотности и надежности почвы: средний показатель колеблется от 50 до 70 сантиметров.

На дно помещают хорошо утрамбованный песок (15-20 см), сверху битый кирпич или щебень, которые тоже уплотняются (слой 10-15 см), и затем все выравнивается еще одним слоем песка. Потом туда устилают двойной слой рубероида, на котором размещают дощатую опалубку. Для герметичности ее стенки выстилают плотным полиэтиленом (чтобы раствор не просачивался сквозь щели).

Бетонную смесь готовят из щебня, цемента, песка и воды, в заданных пропорциях, до получения полужидкой консистенции. Раствор заливают в установленную опалубку первичным слоем толщиной 20-22 см. В избежание образования пустот, пузырей и каверн, массу трамбуют штыковой лопатой, протыкая ее на всю глубину.

В начинающий застывать раствор вертикально устанавливают прутья арматуры так, чтобы на 5-7 сантиметров они возвышались над поверхностью.

Потом заливается еще один слой, более массивный: толщина его 10-15 сантиметров. Когда он начинает схватываться, на поверхность кладут металлическую сетку.

До самого верха опалубка заполняется бетонной смесью, верх ровняется правилом по заранее установленному горизонту. Им часто является верхний обрез самой опалубки. Когда бетон полностью застынет, масса приобретет необходимую прочность, сверху стелется еще слой рубероида.

Русская печь каменка: раствор для кладки

Печь имеет множество непростых функций, поэтому и к раствору для ее кладки требования особенные. Он должен быть достаточно тонким и эластичным, качественно герметизировать швы, не образовывать трещин. Грамотно приготовить смесь – непростая задача, и каждый печной мастер обладает собственными секретами.

Сегодня в профильных магазинах можно найти уже готовое жаростойкое средство, необходимое для кладки. Но опытные мастера уверены, что традиционный самодельный раствор из песка и глина куда качественней готовых цементных смесей. Наверное, отчасти это так. Ну, а что касается экологичности состава, то это чистая правда.

Главная сложность приготовления правильного раствора заключается в подборе составляющих. Глина может быть или слишком жирной, или чересчур постной. Для кладки печей предпочтителен более жирный материал, придающей смеси эластичность, необходимую швам. Сложно определить оптимальное соотношение элементов, важное для приготовления состава надлежащего качества.

Перед приготовлением смеси размоченную глину протирают через сетку с размером ячейки 0,5 см, для получения максимально однородной массы. Когда переходят к кладе топки, вместо песка часто используют шамотный порошок, в пропорции на три части глины одна часть шамота.

Печь русская: кладка

Чтобы не стать источником опасности в жилище, печь должна быть полностью герметичной. Нельзя использовать некачественные материалы, например, кирпич с трещинами. Размер кирпича должен быть от 5 до 8 миллиметров.

Для обеспечения герметичности не стоит обмазывать глиняным составом внутреннюю поверхность печи, так как эта смесь будет усугублять отложение сажи, а также способствовать снижению теплопроводности устройства.

Кладка осуществляется в разных отделах конструкции по-разному – в длину кирпича, в четверть кирпича и в полкирпича. Перевязку печных углов выполняют разными способами, но главный принцип – это переплетение тычка кирпича и ложка. Выкладывают постройку по специальной инструкции: порядовка русских печей подробно описывает, каким образом, и в каком ряду, должен лежать кирпич, какие добавочные части необходимы на каждом конкретном этапе.

Керамический кирпич должен быть хорошо вымочен перед кладкой, чтобы он не впитывал из раствора воду. Далее раствор и кирпич будет терять влагу равномерно, с хорошей взаимной адгезией, обеспечивающей надежную герметичность. Выступающий из швов раствор сразу удаляется и изнутри, и снаружи кладки. Так строение будет максимально функциональным и аккуратным.

Внутренние стены кладут обычно в полкирпича, наружные в половину, или в целый камень. Толстые наружные стены увеличивают время нагрева печи, кроме того, требуют больше топлива. Поэтому наиболее часто используют оптимальный вариант – полкирпича и для тех и для других стенок.

Русская печь с лежанкой: просушка

Процесс кладки окончательно завершен. Но это не значит, что ее уже можно начинать полноценно эксплуатировать. Если сразу начать топить ее основательно, он высохнет неравномерно, обзаведясь некрасивыми разводами по поверхности. Раствор, заполняющий швы, может начать трескаться, что приведет к разгерметизации системы.

Чтобы не допустить этого, нужно дождаться, пока печка высохнет естественным образом. Для чего ей потребуется примерно 10 или 12 суток. Имеющиеся на ней дверцы и задвижки должны быть открыты. Для обеспечения лучших условий для более быстрой сушки в варочную камеру помещают лампу (200-250Вт). Когда первый этап сушки подойдет к концу, следует перейти к следующим процедурам – принудительным.

Небольшое количество дров прогорает в печи, с закрытой топкой, но с открытыми задвижками. Семь-десять дней печь топят по специальной системе. Первую пару дней для топки потребуется не более 4,5 кг топлива, к которым ежедневно прибавляется по 1-1,5 килограмма. Это происходит на протяжении всего периода принудительной сушки.

Как проверить готовность устройства к работе?

Если на элементах из металла во время очередной топки не собираются капли конденсата, можно приступать к контрольной топке. Она должна быть полноценной, с нормальным количеством топлива. Если в швах появились хотя бы маленькие трещинки, не спешите замазывать их. В течении отопительного сезона они или увеличатся, или останутся неизменными. После окончания периода активного использования проводится ремонт, и все изъяны заделываются.

Как сложить русскую печь без проблем

Перед тем как сложить русскую печь. следует учесть, что размеры и конструкции печей бывают разные.

В русской печи удобно готовить. Даже обычные блюда получаются неповторимыми и запоминающимися.

В печах должны быть подпечье, шесток и горнило – это три основных элемента. В целом любая печь предполагает наличие двух элементов: топливника и дымохода. Как складывают русские печи. чтобы кладка была прочной и функциональной?

Жизнь русского человека тесно связана с таким уникальным сооружением как русская печка.

Кладка печек предусматривает наличие хорошего топливника (варочной камеры или горнила), вместимость которого составляет не меньше ¾ от количества используемого топлива в печах из расчета только для одной топки. Размер топливника печек должен обеспечивать равномерный доступ кислорода к топливу, что будет влиять на качество теплоотдачи печи. Печь должна иметь топливник шириной в среднем от 12 до 27 см, но не более 50 см. Длина зависит от вида топлива, которое может являться дровами либо торфом, она составляет 25-50 см. Чтобы топливо в печке могло скатываться на решетку и быстрее сгорать, необходимо стесать у малой топки передний и задний кирпичи, дрова будут подгорать лучше.

Подготовка необходимых материалов

Необходимыми материалами для кладки являются следующие:

• Глина;
• Кирпич;
• Известь;
• Цемент;
• Бетон;
• Противоморозные добавки;
• Печные изразцы;
• Заполнители;
• Каменные материалы.

Материалом для кладки русской печи служит красный кирпич, который не является пустотелым.

Единственным пригодным для кладки русской печи материалом служит красный кирпич, который не является пустотелым. Обжиг красного кирпича должен быть качественным, если кирпич коричневый – он недожженный, а если черный или фиолетовый – то пережженный. Кирпич с гладкой поверхностью отбирают в необходимом количестве и замачивают в воде для того, чтобы материал пропитался водой и из него вышел весь воздух. Качество кладки будет зависеть от степени увлажнения материала, что препятствует проникновению жидкости из раствора в кирпичи и позволяет соединять их очень прочно и надежно.

В качестве связующего элемента в растворе используют глину, которая залегает в более глубоких подпочвенных слоях. Следует учитывать уровень жирности глины, который должен быть нормальным, чтобы не было образования трещин при высыхании раствора. Раствор должен включать мелкий просеянный песок, что обеспечивает получение тонких швов.

Раствор из глины будет качественным только в том случае, если глину оставлять на морозе на одну или две зимы, чтобы она выветрилась и вымерзла. Приготовить раствор лучше всего, используя талую снеговую либо дождевую воду. Такая вода будет мягче. Необходима добавка из 1-2-х горстей металлических опилок (медных или бронзовых) на ведро раствора, размер которых должен составлять не более 2,5 мм.

Список инструмента

Инструменты для кладки печи: молоток, кельма, отвес, рулетка, уровень, линейка.

Чтобы правильно осуществить традиционную кладку русской печи, следует воспользоваться такими видами инструментов, как:

• Молоток-кирочка для отесывания и рубки кирпича;
• Кельма для нанесения связующего раствора и его разравнивания, подрезания швов;
• Уровень для контроля горизонтальности кладки;
• Отвес или шнур с грузом для контроля вертикальности плоскостей и углов кладки;
• Линейка-правило для слежения за горизонтальностью кладки и ее прямолинейностью;
• Рулетка или стальной м.

Укладка фундамента под печку

Печной фундамент не связывается с фундаментом дома, в противном случае возникнут трещины и потери тепла, возможны случаи пожара.

Перед тем как укладывать печку, необходимо выбрать подходящее место в доме, где печь можно удачно сложить. Расположить печь лучше всего в самом центре помещения, чтобы комнаты были расположены вокруг, а тепло от русской печи распространялось равномерно между ними. Трубу дымохода лучше всего выкладывать возле конька крыши. Выбор места должен предусматривать отсутствие половых балок под конструкцией русской печи. В начале следует проложить в траншею рубероид, смоченный отработанным машинным маслом, либо гидроизолировать двойной полиэтиленовой пленкой. Это необходимо для создания препятствия проникновению грунтовых вод в фундамент. Сам фундамент может быть изготовлен из бетона, кирпича либо выложен из камня.

Кладку кирпича на бетонное основание фундамента осуществляют без пустот в швах, иначе печь будет перекошенной. Выложенный первый ряд следует гидроизолировать рубероидом и поднять фундамент, продолжив его кладку, до уровня пола. Фундамент может растрескаться, поэтому необходимо следить, чтобы он не был заложен ниже, чем расчетный уровень промерзания почвы. Также печной фундамент не должен быть связан с фундаментом самого дома, иначе в результате возникнут трещины и потери тепла, возможны случаи пожара.

Укладка русской печи

Тепло русской печи оказывает положительное влияние на весь организм человека. Поэтому на простуду русский человек не жаловался.

Свод печи является перекрытием, устраиваемым между стенами. Арки имеют перекрытие, которое называется арочной перемычкой. Свод должен быть сложен с использованием нечетного количества рядов, а арка – нечетного количества кирпичей, при этом название среднего нечетного кирпича – замковый. Если арка имеет четное количество кирпичей, то замковыми являются два кирпича.

Рекомендации по возведению

Арочная перемычка опирается на кирпичи, название которых – пяты. В процессе кладки им придается необходимая форма. Пролет – это пространство, которое перекрывает перемычка. Свод имеет кривую, как и арка, описывающую центр, куда направляют все швы между кирпичами, образующими перемычку. Свод печи имеет высоту, которая называется стрелой подъема, аналогично арке. Свод и арка имеют разную высоту, поэтому градус угла пяты меняется. Свод и арка должны иметь разные формы пяты.

Основные этапы процесса

Для укладки традиционной русской печи понадобится около 2000 штук кирпичей.

Для укладки русской печи необходим специальный чертеж. Весь сложный процесс укладки разложен по этапам, которые соответствуют номерам рядов кладки печи, предусмотренным традиционным чертежом.

• Уложить перекаленные кирпичи, более устойчивые к влажности по три трехчетверки на всех углах первого ряда, одну из них скосить для плотного прилегания одного к другому;
• Выложить стенки опечка;
• Использовать четыре трехчетверки с передней стенки опечка, чтобы не было совпадения швов;
• Уложить ряд, скалывая у двух кирпичей вход в подпечье, которые будут служить пятами арки;
• Установить деревянную опалубку и выложить арку;
• Использовать три трехчетверки с передней стенки опечка, чтобы не было совпадения швов. Для установки пят или опор под свод подпечья необходимо сколоть боковые стенки 20 кирпичей. Выложить боковые стенки в один ряд, а заднюю и переднюю – в два. Вставить опалубку, которая имеет полукруглый верх, между стенками опечка внутри так, чтобы она легко разбиралась и вынималась;
• Использовать четыре трехчетверки с передней стенки опечка, чтобы не было совпадения швов;
• После укладки целого кирпича выкладывается площадка для холодной печурки;
• Выложить стенку печурки. Правильно перевязывают швы, используя трехчетверки и половинки;
• Выложить целый кирпич и насыпать между стенками сухой песок до самого верха;
• Уложить ряд полностью, перекрыв холодную печурку и засыпку;
• Сложить под печи и шесток;
• Начать укладывать печное горнило и шесток, между которыми установить дугообразную полоску металла в соответствии с формой и размерами печного устья, просверлив отверстия на небольшом расстоянии, куда вставляется отожженная стальная проволока и закрепляется при кладке;
• Выложить ряд;
• Наращивать стенки шестка и горнила;
• Выложить ряд аналогично предыдущим двум рядам;
• Уложить восемь обколотых и обтесанных кирпичей, затем опустить деревянную опалубку в горнило. Уложить арку, используя половинки;
• После окончания кладки свода уложить ряд, закрепив две пяты по краям шесткового окна для укладки арки с использованием деревянной опалубки;
• Выложить ряд;
• Сделать кладку следующего ряда, после чего засыпать сухим песком, смешанным с осколками кирпича, щебня и стекла, пространство, где находится свод печи и стенки, оставив открытый проем для перетрубья над шестком;
• Закрыть горнило вместе с засыпкой;
• Выложить ряд или перекрышу для наибольшей плотности и прочности, где будет устроена лежанка русской печи;
• Далее наращивать стенки перетрубья, где укрепить душник для самовара;
• Выложить ряд, начиная перекрывать перетрубье;
• Выложить кирпич;
• Уложить кирпич, оставляя с предыдущих двух рядов только два отверстия: для вьюшки и самоварного дымохода;
• Выложить ряд;
• Снова уложив ряд кирпичей, укрепить полудверку в проеме, чтобы вьюшка напротив открывалась и закрывалась;
• Уложить ряд кирпича для наращивания стенок перетрубья;
• Выложить ряд аналогично предыдущему ряду так, чтобы швы были перевязаны правильно;
• Выложить дополнительный сплошной ряд из трех кирпичей;
• Перекрыть слоем кирпичей перетрубье, оставив справа отверстие, над которым крепится задвижка дымохода;
• Продолжать наращивать дымоход, укладывая в каждом ряду по шесть кирпичей.

Таким образом, для укладки традиционной русской печи, имеющей три ряда, понадобится 2000 штук кирпичей. Каждый из последующих рядов укладывается и подгоняется насухо, после чего на раствор кладут кирпич.

Заключительные работы

После всех работ по укладке следует просушить печь, используя небольшое количество дров.

После всех работ по укладке следует просушить печь, используя для топки небольшое количество дров. Если из трубы печи идет белый дым, это значит, что печка высохла не полностью. Можно применить облицовку изразцом после просушки русской печи. Пористая структура изразцов позволяет прочно их укреплять на кладке из кирпича. Циркулирующий в порах изразцов теплый воздух помогает ускорить обогрев помещения.

Источники: http://poluchi-teplo.ru/pch/dlya-doma-i-dachi/kak-sdelat-russkuyu-pech.html, http://domsdelat.ru/otoplenie/kak-sdelat-russkuyu-pech-svoimi-rukami-dlya-bani-i-doma-poryadovka.html, http://1pokirpichy.ru/postrojki/kak-slozhit-russkuyu-pech.html

Русская печь сделать самому своими руками — пошаговая инструкция, устройство, чертежи и рекомендации

Стоит начать с того, что существует три основных вида печей, которые отличаются размером. Первый типовой размер — 178 х 124 см, второй — 213 х 147 см и третий — 231 х 160 см. Естественно, что приведенных габаритов можно делать отступления. На сегодняшний день средними размерами для печи являются 213 см в длину, 142 см в ширину и 180 см в высоту. Их вполне достаточно для того, чтобы обогреть помещение в 30 м², а также готовить пищу.

Традиционный вариант

Чтобы ответить на вопрос, как сделать русскую печь своими рукам,сначала нужно определиться с тем, какой именно вид печи нужно построить. Существует традиционный вариант. Состоит он из следующих частей:

1. Для сушки, а также хранения дров используется подпечье.
2. Для хранения посуды имеется небольшая выемка, которая называется холодной печуркой.
3. Также имеется шесток — небольшое пространство перед горнилом, в котором устанавливается горшок.
4. Следующий элемент — под. Так именуют пол варочной камеры. Отличается он тем, что имеет небольшой уклон к устью. Делается это для того, чтобы было проще двигать тяжелую посуду.
5. Варочная камера или горнило. Это место, где готовят еду и куда кладут дрова. Свод данной камеры также характеризуется небольшим уклоном под потолком спереди. По этой причине там не смогут накапливаться горячие газы, которые будут прогревать печь, а также лежанку, находящуюся наверху.
6. Еще один элемент — перетрубье. Данная камера находится над шестком, а после нее следует дымоход.
7. Вьюшка. Так называют дверцу, которая используется для полного перекрытия дымохода.
8. Последний элемент — это лежанка. Горизонтальная поверхность, которая располагается сзади дымохода, предназначена для отдыха.

Современная конструкция

На сегодняшний день наиболее распространенным вариантом является русская печь из кирпича. Своими руками такой вариант также можно сделать. Он считается усовершенствованным вариантом традиционной конструкции. Отличие заключается в подтопочной части, благодаря чему отапливать помещение становится комфортнее. Кроме того, в ней удобнее готовить еду в летнее время, так как обогревать дом не надо, а печь используется как обычная варочная плита.

Подбор места для кладки

Прежде чем приступить к возведению русской печи с плитой и лежанкой своими руками, необходимо правильно выбрать место для ее устройства. Это очень важный момент. К примеру, если здание построено из дерева, то расстояние между стенками печи и стенками дома должно быть не менее чем 200 мм. Однако и этого будет недостаточно. Необходимо обезопасить стены, прикрепив к ним негорючий материал. Чаще всего в качестве такого сырья используются асбестовые плиты.

Если, к примеру, для установки русской печи своими руками выбирается место между двумя помещениями, то проем в деревянной стене нужно обложить кирпичной кладкой. Толщина ее должна быть также не менее 200 мм. Дополнительной защитой будет прокладка тех же асбестовых плит между деревом и кирпичом.

Необходимые инструменты

Стоит отметить, что для кладки русской печи своими руками используются одни и те же инструменты, вне зависимости от того, какой тип конструкции будет выбран:

• Обязательно понадобится мастерок или кельма. Используются они для того, чтобы наносить кладочный раствор на кирпичи. Кроме того, они применяются для очистки швов от излишков смеси, если такие будут появляться.
• Второй нужный инструмент представляет собой комбинацию из молотка и кирки. Молоток-кирка будет использоваться не только для раскалывания, но и для обтесывания кирпичей в процессе работы. Так как, скорее всего, придется придавать материалу нужную форму в зависимости от обстоятельств.
• В том случае, если не планируется декоративная отделка печи плиткой, то понадобится такой инструмент, как расшивка. Он используется, чтобы создавать ровные горизонтальные и вертикальные швы.
• Шнур-причалка. Применяется для того, чтобы контролировать ровность кладки кирпича. Однако вместо этого можно использовать более современное изобретение — строительный уровень.
• При кладке русской печи своими руками, порядовка также является обязательным элементом. Она поможет сохранить вертикальность кладки, а также с ее помощью можно следить за толщиной горизонтального шва.
• Необходим и отвес, который также используется для сохранения вертикальности стен. Основной плюс инструмента в том, что он быстро устанавливается в нужном месте.
• После кладки фундамента для печи обязательно понадобится один раз использовать правило, чтобы выровнять, уложенный раствор.
• Лопата, а также резервуар, в котором будет замешиваться смесь.
• Хорошим дополнением станет мерная планка. Используется она для измерения ширины шва.

Материалы для строительства

Возведение русской печи с плитой своими руками потребует определенного количества материалов. Тут важно отметить, что объем требуемого сырья будет напрямую зависеть от модели печи, а также от ее размеров. Помимо того, что понадобится много материала для кладки стен и внутренних отделов печи, потребуется много ингредиентов и для обустройства фундамента. Он необходим потому, что сама по себе конструкция будет очень массивной. Рекомендуется не экономить деньги на строительных материалах, чтобы печь могла эффективно выполнять свои функции и при этом достойно выглядела.

Чертеж и фундамент

Для строительства русской печи своими руками, чертежи являются довольно важной частью. Конечно, можно обойтись и без них, но тогда велик шанс ошибиться во время проведения работ, поэтому лучше их все же составить.

Первый же шаг практической части — это обустройство фундамента для конструкции. Здесь сразу стоит сказать о том, что для обустройства хорошей основы придется рыть котлован на том месте, где планируется возводить постройку.

Работы с фундаментом

Для обустройства русской печи с лежанкой своими руками, необходимо заливать основу по следующим правилам:

1. Размер ямы должен быть больше, чем периметр будущей печи примерно на 120-150 мм в каждую из сторон. Глубина ямы будет зависеть от того, насколько плотный грунт, однако приблизительно этот параметр всегда составляет от 500 до 700 мм.
2. Когда котлован готов, его дно засыпается песчаной подушкой, поливается водой и утрамбовывается. Процедура повторяется до тех пор, пока толщина слоя не достигнет 200 мм после трамбовки.
3. После этого укладывается слой щебня или же битого камня. Его толщина — от 100 до 150 мм. Так как этот материал не сможет самостоятельно создать ровную подушку, его нужно посыпать сверху песком, полить водой и снова утрамбовать, чтобы получилась ровная поверхность.
4. Далее на эти слои укладывается два листа рубероида, на который монтируется опалубка. Чтобы избежать утечки раствора сквозь щели в деревянном коробе, его стенки можно обтянуть полиэтиленовой пленкой.
5. Смесь готовится из одной части цемента, трех частей песка и пяти частей щебня. Количество воды наливается ровно столько, чтобы получилась однородная полужидкая консистенция.
6. Первый слой раствора, который заливается, называется грубым и состоит он из гравия и цемента. Толщина слоя должна быть от 200 до 220 мм. Чтобы избежать появления пузырьков воздуха, смесь несколько раз протыкают штыковой лопатой.
7. Когда смесь начнет схватываться, в нее нужно установить несколько стальных прутьев таким образом, чтобы они были выше, чем грубый слой фундамента на 50-70 мм.
8. После этого можно заливать следующий слой смеси. Его толщина должна быть 100-150 мм, а когда он схватится, то на него сверху укладывают армирующую сетку. На сетку выливается раствор до тех пор, пока он не достигнет края опалубки. Чтобы выровнять фундамент используется правило.
9. Когда бетон полностью высохнет и наберет нужную прочность, на него укладывается еще один слой рубероида.

Что нужно знать о растворе для кладки

Для того чтобы успешно возвести русскую печь своими руками, необходимо уметь готовить правильный раствор. Основные требования к материалу — это эластичность. Также он должен быть достаточно тонким и не трескающимся при высыхании, а кроме того, отлично герметизирующим все швы.

Изготовление смеси самостоятельно

На сегодняшний день можно приобрести уже готовый раствор для кладки, однако, как утверждают специалисты, лучше все же готовить его самому.

Основная сложность данного процесса заключается в том, что непросто подобрать глину. Для хорошего раствора лучше всего выбирать ее жирные сорта. Такая глина придаст раствору необходимую эластичность. Чтобы изготовить качественный раствор для русской печи своими руками, необходимо много времени.

• Первое, что нужно сделать, — это очистить купленную глину от мусора, а также от инородных включений. После этого материал замачивается в воде на сутки.
• Потом небольшие порции глины смешиваются с разным количеством песка. Из этой смеси делаются лепешки толщиной 1 см. Их оставляют сохнуть на два или три дня, записав перед этим, какие пропорции были введены.
• По истечению этого срока лепешки проверяются. В качестве успешной считается та, на которой появилось меньше всего трещин.

Кладка конструкции

Один из самых ответственных этапов при строительстве русской печи своими руками — кладка кирпича. Описываемая конструкция должна быть, прежде всего, полностью безопасна для жильцов дома, а значит, использовать некачественные кирпичи с трещинами или сколами нельзя. Толщина всех швов составляет от 5 до 8 мм. Кроме того, используется разная кладка. Некоторые отделы должны быть изготовлены в один кирпич (длина сырья), в полкирпича (ширина) и в четверть кирпича (толщина).

Чтобы добиться максимальной функциональности от строения, необходимо сразу же удалять лишний раствор со стен не только снаружи, но и изнутри. Чертежи и порядовка русской печи своими руками должны учитывать толщину кладки внешних и внутренних стен. Снаружи можно использовать как полкирпича, так и целый, внутри же — только полкирпича. Однако чем толще будет стенка, тем дольше будет проходить нагревание конструкции. По этой причине кладка в полкирпича считается оптимальной для любых стен.

Начало кладки поэтапно

Первый ряд является наиболее важным, так как он задает ровность, направление и обеспечивает аккуратность всей печи. Поэтому он должен быть идеальным. Чтобы не ошибиться при кладке даже насухо, рекомендуется начертить на фундаменте места для каждого кирпича при помощи линейки, уголка и мела.

Начиная со второго ряда, выкладываются не только стенки печи, но и место для зольника, и каналы для прочистки.

На третьем ряду нужно озаботиться установкой двух дверей. Одна для поддувальной камеры, другая для прочистной. Крепления дверей происходит за счет проволоки, которую приматывают к ушкам, а концы самой проволоки укладываются в швы. Пока эти детали еще не полностью вмурованы в кладку, их нужно подпереть с обеих сторон.

Порядовка кладки печи

• Четвертый ряд полностью перекрывает все входы в каналы сверху. Этот слой будет потолком подового канала.
• В пятом ряду необходимо установить колосниковую решетку для большого топливника, а также без раствора сделать внутреннюю кладку топки.
• В шестом ряду необходимо выделить место для установки водогрейного бака.
• В седьмом ряду нужно поместить колосниковую решетку для малого топливника, а также дверцу для большой топки.
• В восьмом и девятом — закрепить дверцу для малой топочной камеры.
• В десятом следует начать выкладывать дно горнила, а также объединить между собой большую и малую топочную камеры. На этом же ряду перекрывается и водогрейный резервуар.
• В одиннадцатом ряду, на краю кладки между двумя топками монтируется металлический уголок 50 х 50 мм. Он будет основой для установки плиты.
• В двенадцатом ряду оформляется передняя и боковые стенки варочной камеры.
• На 13-м ряду работа продолжается, как на 12-м.
• 14-й ряд — это место для формирования входа в дымоход.
• На 15-м ряду кладка должна сужаться и перекрывать варочную камеру.
• На 16-м необходимо скрепить боковые стенки металлическими полосами со стопорами.
• На 17-м продолжается кладка дымохода и осуществляется еще несколько операций: сужение свода, монтаж металлической стяжки.
• В 18-м ряду в задней части горнила монтируется шаблон.
• В 19-м ряду нужно укрепить стальной полосой ту стенку, которая является входом в варочную камеру.
• В 20-м, после того как были возведены стенки выше свода на один ряд, пространство над варочной камерой засыпается песком.
• 21 ряд — это перекрытие песка кирпичной кладкой.
• 22 ряд — сужение перетрубья и монтаж металлического элемента с круглым отверстием.
• 23 ряд продолжает 22 и здесь же монтируется дверь для чистки дымохода.
• В 24-м ряду устанавливается задвижка для регулировки тяги.
• 25 и 26 ряды — это перекрытие пространства над задвижкой.
• С 27 по 29 ряд кладка перетрубья объединяется с дымоходом.

Русская печь с плитой и лежанкой своими руками

Русская печь, роль которой еще полвека назад было трудно переоценить, с развитием технологий во многом сдала позиции, но не лишилась замечательных отопительных свойств.

Плита с подтопкой – современный и более рациональный вариант классической печи. Для усовершенствованных конструкций характерно наличие варочного настила, при котором в массив встроена плита.

Русская печь с лежанкой в своем классическом исполнении могла вместить более трех человек, поэтому компактностью оборудование не отличалось. Современные модели также предусматривают зону для отдыха, но они обладают меньшими габаритами, что значительно экономит место и не перегружает пространство помещения.

Технические характеристики: особенности, плюсы и минусы

Усовершенствованная модель русской печи обладает встроенной поверхностью, на которой можно готовить пищу. Это позволяет использовать плиту как еще один источник тепла: боковой щиток или нижняя часть печи будет нагреваться даже в том случае, если основная топка не горит. Боковой обогрев обеспечит теплом смежную комнату, нижний – все стенки подтопка. Используя эту особенность, можно убить сразу двух зайцев: приготовить пищу и протопить комнату значительных размеров.

У такого агрегата имеются свои плюсы и минусы. О них нелишним будет узнать тем, кто хочет сделать русскую печь с плитой и лежанкой своими руками. Так, к преимуществам агрегата относят следующие моменты:

• более 25 лет надежной эксплуатации;
• одновременный обогрев сразу нескольких помещений;
• хорошо отдает и сохраняет тепло;
• оригинальное решение интерьера;
• возможность отдыха и релакса.

Основной недостаток агрегата состоит в том, что для его кладки потребуется нанять квалифицированного мастера-печника, работа которого обойдется в кругленькую сумму. Кроме того, для печи требуется заготавливать большое количество дров.

И лежанка, и плита

Главной особенностью этой русской печи является наличие лежанки – комфортного места для сна и отдыха. Она не только согреет в холодную погоду, но и поможет справиться с такими заболеваниями, как, например, ревматизм. На печке полезно лежать и тем, кто жалуется на отложение солей в позвоночнике.

Кроме того, это устройство с давних времен почитают хозяйки, ведь русская печь с плитой придает блюду совершенно особый вкус.

В классическом виде подобное устройство занимает довольно много места: 2 м в высоту, 1,5 м в ширину, 2,5 м в длину.

Конструкцию русской печи с плитой и лежанкой можно описать следующим образом:

1. Кирпичный, бетонный или даже деревянный фундамент, который еще называют опечьем.
2. Хранилище для дров, именуемое подпечком. Стоит отметить, что лесоматериал должен быть высушен самым тщательным образом.
3. Корыто – циркуляционный свод, покрывающий подпечек. Для длительного сохранения тепла на него насыпают песок, крошку кирпича или другой материал.
4. Под варочной камеры, который устанавливается прямо на подсыпку свода.
5. Горнило расположено под лежанкой. Поступающий через зев воздух попадает в топливник, где он нагревается, затем в перетрубье, после чего оказывается в системе дымоудаления.

Выбор материалов

Конструкция русской печи с лежанкой и плитой сооружается с использованием только качественного цельного керамического кирпича без повреждений. Чтобы сложить печь, потребуется около 2000 штук без учета трубы. Кроме того, необходимо проследить за качеством не только кирпича, но и раствора. Желательно, чтобы он был приготовлен на основе строительной смеси. Необходимое количество – не менее 100 ведер. Требуется также подготовить следующие детали конструкции:

• двухконфорочная чугунная плита;
• дверца для топки – 14х25 см;
• створка для поддувала – 13х13 см;
• колосниковая решетка – 26х28 см;
• две задвижки с отверстием, размер каждой – 26х24 см;
• вьюшка с дырочкой – 22 см;
• бак для воды из стали – 40х26х28 см;
• куски металла различной формы и прочности: угловые, полосовые, кровельные.

Порядок кладки

Прежде чем возводить печь, нужно позаботиться о тепло- и гидроизоляции фундамента, застелив плиту листом стали, базальтовым картоном или другим материалом.

Схема кладки русской печи заключается в следующем. Сначала кирпич нужно погрузить в ведро с водой. Затем на основание с помощью мастерка или рукой следует нанести раствор, после чего достать из ведра кирпич и положить на нужное место. Перемещая из стороны в сторону, брусок необходимо притереть, затем с нажимом придавить. Появляющиеся излишки раствора удаляются с помощью мастерка.

Чтобы во время работы следить за выполнением углов, их горизонтальностью, вертикальностью и точностью, а также за равенством диагоналей прямоугольника, понадобятся следующие инструменты:

• правило;
• уровень;
• отвес;
• рулетка;
• угольник.

При отсутствии необходимого опыта качественную кладку можно выполнить, опираясь на подробную схему и порядовку печи, которые представлены ниже.

Необходимо подчеркнуть, что скрепление раствором применяется ко всей конструкции, исключая под: кирпичи в этом месте нужно подогнать максимально плотно друг к другу, без перепадов.

Кирпичные ряды по пяти схемам:

При кладке арочных сводов печи не обойтись без специальных деревянных шаблонов, которые называются кружалами. Об их изготовлении нужно позаботиться заранее, закрепив два полукруглых щита с настилом из досок на каркас. Получится вот такая вспомогательная конструкция для кирпича:

Клиновые бруски, используемые для свода, на сегодняшний день не производят, поэтому придется изготовить их самостоятельно. Для того чтобы качественно выполнить эту работу, требуется специальный камнерезный станок с отрезным диском. Необходимо уточнить, что для свода нужно взять нечетное количество камней.

Дымоход по схеме

Завершает строительство русской печи с лежанкой и плитой возведение дымовой трубы. В этом деле есть много тонкостей и нюансов, с которыми получится справиться, имея перед глазами следующую схему:

Помимо трубы, дымоход состоит из нескольких частей:

1. Разделки, обеспечивающей необходимую безопасность в случае возникновения пожара. Для этого требуется увеличить толщину стенок трубы примерно на два кирпича от деревянного перекрытия дома.
2. Выдры – расширяющегося во все стороны узла дымового канала, проходящего через кровлю. Ее цель – защита чердака от атмосферных осадков.
3. Оголовка – многофункционального элемента, отвечающего за улучшение тяги, повышение прочности и т. д.

Возводя дымоход, нужно класть кирпич гладкой стороной внутрь и следить за тем, чтобы из трубы был удален весь раствор. В противном случае это помешает хорошей тяге, а значит, и нормальному функционированию печи.

До уровня кровли для кладки нужно использовать тот же раствор, что и для печи. Затем его требуется заменить цементно-песчаным, который является более устойчивым к условиям внешней среды. Для защиты от конденсата участок дымохода, расположенный на чердаке, необходимо оштукатурить, покрыв слоем глины по сетке из металла. Рекомендуется проделать то же самое и с уличной стороны, утеплив дымоход базальтовым волокном.

Не спешить, а просушить

Завершив кладку, многим не терпится как следует протопить русскую печь с лежанкой и плитой. С этим лучше подождать, дав ей хорошенько просохнуть в течение 12 дней. Топка непросушенной печи не только оставит на ее стенах разводы, которые испортят внешний вид устройства, но и может привести к более серьезным последствиям, например, к трещинам швов, в результате чего стенки печи перестанут быть герметичными.

Для того чтобы агрегат просох естественным путем, нужно оставить открытыми его задвижки и дверцы. В варочную камеру можно также повесить электрическую лампочку мощностью 200-250 Вт, что создаст хорошие условия для качественной просушки сооружения.

Пока печь сохнет, протапливать ее нужно постепенно. В течение первых двух дней потребуется небольшое количество дров – от 3 до 4,5 кг. Ежедневно нужно увеличивать этот объем на 1-1,5 кг. Предложенной схемы растопки необходимо придерживаться, пока печь полностью не высохнет. Перед итоговой контрольной топкой с большим количеством дров нужно будет проверить, готова ли печь к работе. Для этого необходимо обратить внимание на следующий признак: если спустя два часа после начала очередной топки на металлических элементах не выделяется конденсата, разрешается приступать к полноценной эксплуатации.

Иногда можно заметить, что после долгой просушки и топки швы между рядами кладки пошли небольшими трещинами. В таком случае не стоит сразу же исправлять эту погрешность. Рекомендуется понаблюдать за тем, как они изменяются от топки к топке. Вполне возможно, что трещины останутся такими же. Если же они увеличились, стоит устранить эти изъяны.

О главном: безопасность

Русская печь с лежанкой и плитой в доме – это не только символ уюта, тепла и особой атмосферы, но и источник повышенной опасности, если не соблюдать условия ее правильной эксплуатации.

Перед началом отопительного сезона особенно важно уделить внимание следующим моментам:

1. Тщательно проверить герметичность швов кладки: никаких глубоких трещин на них быть не должно. Если же они появились, их нужно устранить, заделав глиняно-песчаным раствором.
2. В помещении после начала топки не должно быть дыма. В противном случае это может сигнализировать об отсутствии нормальной тяги. Потому эксплуатировать такую печь запрещено. Рекомендуется открыть все задвижки дымохода. Если ничего не поменялось, значит, каналы нуждаются в прочистке.
3. Не стоит забывать и о регулярной очистке дымохода, которая должна проводиться каждые 12 месяцев. Новая печь не нуждается в удалении сажи на протяжении нескольких лет при условии использования хорошего топлива. Если же возникает задымление, скорее всего, дело в нарушенной кладке. В этом случае не обойтись без опытного мастера-печника, который устранит эту погрешность.

На самом деле пользоваться русской печью – одно удовольствие: она возвращает к истокам, служит источником тепла и самобытной культуры, на ней можно приготовить множество вкусных и полезных блюд. Если следовать правилам пожарной безопасности и регулярно проверять эффективность работы системы вентиляции, никаких проблем с ее эксплуатацией не возникнет. Напротив, печь будет радовать своих хозяев и их гостей на протяжении долгих лет.

Похожие статьи:

Русская печь из кирпича. Как построить русскую печь: от фундамента до дымохода

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по , но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только . А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи () самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:

• Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
• Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
• Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
• Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
• В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу необходимо установить плиту из чугуна.

Сложить русскую печь
можно своими руками. Для этого нужно следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина
должна составлять 213 см, ширина
142 см, а высота – 180 см. Чтобы самому построить печь, нужно знать элементы, из которых она состоит:

• Подпечье. Предназначением является сушка и хранение твердого топлива.
• Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
• Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
• Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
• Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
• Перетрубье. Над шестком устанавливается специальная камера, а после нее — дымоход, проходящий через кровлю.
• Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
• Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
• Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательностью .

Сегодня специалисты рекомендуют строить своими руками мини-печь
, ее название — экономка.
Она устроена так, что лучше прогревает комнату. В теплое время года, устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему экономка имеет

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича,
который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

• Топочная дверца, ее размеры составляют 25 х 25 см. Поддувальная дверца с размерами 25 х 14 см, и две штуки прочистных дверей 13 х 14 см.
• Колосник 38 х 25 см.
• Три задвижки разных размеров.
• Вьюшка с 23-сантиметровым диаметром.
• Водогрейный бак.
• Двух-конфорочная плита.
• Несколько полос из стали.

Приготовление раствора

Кладка зависит от качества При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

• При использовании полнотелого материала (минимум М150) следует замесить в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
• В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины
  с небольшим количеством песка.
• Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси своими руками, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3
, и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси
. Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм
, в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно . Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Печное устройство рекомендуется устанавливать у стены
, где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован,
после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом
печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной
. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм
. Экономка может укладываться своими руками несколькими способами:

• В четверть. То есть кирпич необходимо выкладывать на ребро.
• В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
• В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич,
то нужно его вымочить, так как он вытягивает жидкость из Во время работы излишки раствора необходимо убирать.

Порядовки

Чтобы грамотно выложить печь
, необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы использовать печную конструкцию, необходимо над кровлей выложить трубу
. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

Русская печь не потеряла популярности до сегодняшних дней. В деревенских домах, на дачах такое отопительное сооружение используется для обогрева помещений, для сна и отдыха, а также для приготовления пищи. Разогретое горнило на протяжении длительного времени хранит тепло, поэтому в нем можно варить рассыпчатые каши, печь хлеб, томить молоко. Как же возводится русская печь своими руками? В этом процессе есть много тонкостей, но при наличии соответствующих знаний и умений все можно сделать самостоятельно.

Как устроена традиционная русская печь

На первом этапе начинающий мастер должен понять принцип функционирования отопительного сооружения. На схеме, приведенной ниже, наглядно видна конструкция русской печи. К числу основных элементов относится:

• подпечье – здесь хранятся и сушатся дрова;
• шесток – в такую нишу можно ставить горячие горшки и сковородки, извлеченные из печи;
• варочная камера – в ней готовится еда;
• холодная печурка – ниша для хранения посуды;
• душник – отверстие, ведущее в дымоход;
• лежанка – на ней можно спать, греться и отдыхать после тяжелого трудового дня;
• вьюшка – дверца, полностью перекрывающая дымоход.

Устройство традиционной русской печи

Конструкция русской печи продумана до мелочей, поэтому в ней устранены распространенные недостатки. Имеется в виду большое потребление топлива, неравномерный прогрев. Среднестатистическое отопительное сооружение имеет конкретные размеры: ширина – 142 см, высота – 213 см, высота от напольного покрытия до лежанки – 180 см. Печка, обладающая указанными габаритами, обогревает помещение в 30 кв. м.

Как вариант, вместо традиционной можно построить русскую мини-печь. В чем ее отличие от классического варианта? Такое сооружение имеет модифицированную и рационализированную конструкцию. Изменения коснулись основания, поскольку в новой вариации предусмотрено обустройство двух несимметричных топок (главной и дополнительной). Варочная камера эксплуатируется как традиционная печь. При необходимости она закрывается заслонкой.

Русская печь «Экономка» быстро прогревается и имеет компактные размеры

Мини-печка считается очень экономной, потому что она эффективно расходует энергию и потребляет небольшое количество топлива. Весомым преимуществом такого сооружения является то, что для создания комфортной температуры в доме можно использовать не только дрова, но и другие виды твердого топлива.

Схема кладки русской мини-печи

Строительство печи своими руками: обзор основных этапов

Исконные традиции нашего народа не забыты, поэтому живое тепло потрескивающих поленьев согревает душу и наполняет дом уютом, как и в былые времена. Как же самостоятельно сложить русскую печь? Сначала подготавливаются материалы: шамотный и красный кирпич, глина, песок, дымовые задвижки, рубероид, дверки, колосниковая решетка, асбестовый шнур. Также необходимо иметь под рукой уровень, резиновую киянку, строительные карандаши, угольник, рулетку, дрель с насадкой-миксер, емкость для замешивания раствора, расшивку. Построить русскую печь своими руками достаточно трудно, но если у человека есть огромное желание, можно реализовать любую идею. Процесс возведения обогревательного сооружения состоит из таких основополагающих этапов:

• выполнение чертежей с размерами, определение местоположения печи в доме, оценивание типа грунта;
• обустройство фундамента – роется котлован, на дно закладывается щебень, песок. Смесь уплотняется и заливается слоем бетона. Выполняется гидроизоляция;
• подготовка кладочного раствора – главный секрет заключается в правильно подобранном соотношении глины и песка (1:2). Но не нужно забывать, что глина бывает разного качества. Поэтому подготовленный раствор необходимо проверить на «жирность». Для этого скатывается шарик и с силой бросается на пол. Если он рассыпается – в растворе много песка, а если остается целым – консистенция нормальная;
• укладка порядовок – если вы хотите соорудить русскую печь своими руками, схема конструкции станет незаменимым помощником. Первый ряд выкладывается из целого кирпича, следующие ряды образуют подпечье, в котором хранятся дрова. Затем выкладывается холодная печурка, формируется зольник, варочная камера и загнеток, устанавливается решетка колосника и дверцы. После 20-го ряда начинается строительство трубы, выкладываются дымообороты, перетрубье перекрывается металлической заслонкой. Дальнейшая кладка проводится с учетом высоты комнаты. Дымоход сужается, а потом формируется труба, которая проходит через перекрытия и кровлю.

Декорирование русской печи: распространенные варианты

Кладка отопительных сооружений выполняется из огнеупорного кирпича, не отличающегося особой изящностью. Более того, шершавая поверхность собирает пыль и плохо поддается уборке. Отделка русской печи может осуществляться несколькими способами:

• покраска или побелка – наружная поверхность печи затирается и обрабатывается проникающей грунтовкой, которая продается в магазинах. После того как грунтовка высохнет, можно приступать к покраске. Для данной цели используется краска, обладающая высокими показателями термостойкости. Если производится побелка, применяется гашеная известь с добавлением синьки;

Это важно знать: дверцы, заслонки и другие металлические элементы обрабатываются черной кремнийорганической краской.

• оштукатуривание печки глиной с дальнейшей побелкой – это самый древний метод, обладающий некоторыми недостатками. Главный минус заключается в том, что печь нуждается в ежегодном капитальном ремонте;
• украшение изразцами – такой декор русской печи своими руками может выполнить каждый желающий. В этом процессе нет ничего сложного: изразцы предварительно смачиваются в воде, а потом выполняется облицовка;

Изразцы – особые элементы декора, сочетающие в себе красоту и практичность

Стоит обратить внимание: одна сторона изразцов украшена оригинальным узором и покрыта глазурью. А с тыльной стороны имеется открытая коробочка, с помощью которой декоративная плитка крепится к поверхности печи.

• облицовка керамической плиткой – этот процесс начинается с подготовительного этапа, в ходе которого с поверхности удаляется пыль и грязь, зачищаются швы. После этого крепится сетка с ячейками. При облицовке плитка подбивается резиновым молотком, а остатки раствора сразу удаляются;
• роспись русской печи своими руками – для нанесения орнамента необходимо иметь минимальный набор инструментов и материалов: наждачная бумага, мел для подготовки поверхности, флейцевые и художественные кисти, краски.

Расписная русская печь смотрится оригинально и необычно

Самостоятельный ремонт русской печи

Эффективное функционирование любого оборудования зависит от его состояния. Это касается и кирпичных отопительных сооружений. В процессе длительной эксплуатации печки могут возникать разные проблемы и неполадки:

1. Трещины – они появляются из-за постоянного воздействия высоких температур. Ремонтировать трещины нужно обязательно, потому что уменьшается КПД печки. Плюс ко всему, через щели выходит угарный газ, который может привести к серьезным отравлениям. Для устранения такого недостатка используется раствор, состоящий из глины, песка, соли. Также можно приобрести готовую сухую смесь в специализированном магазине. «Мертель шамотный» – экологически чистый материал, обладающий отличными характеристиками.
2. Нарушение работы дымохода – при плохом уходе за печью тяга слабеет. Как проверить, хорошо ли выходит дым наружу? Для этого необходимо сжечь в печи осиновые дрова. Если дым будет темным, а потом светлым, все в норме. Если дым черный, нужно вычистить сажу, выдвинув незакрепленные кирпичи.
3. Отвалившаяся топочная дверца – для устранения такой проблемы следует отбить штукатурку вокруг проема и прочистить швы. Затем аккуратно расшатываются и вынимаются кирпичи, к дверце крепится металлическая полоска и возобновляется кладка.

В ходе ремонтных работ дверцу можно заклеить скотчем. Тогда она не замажется

1. Сгоревшая колосниковая решетка – ее нужно заменить, соблюдая правила демонтажа.

Мелкий ремонт можно сделать самостоятельно, а вот реставрацию русской печи, как и возведение отопительного сооружения, лучше доверить профессиональным мастерам, обладающим необходимыми знаниями и умениями. Тогда печь будет служить верой и правдой долгие годы!

Видео: кладем русскую печь своими руками

Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м 2 .

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Как сделать русскую печь с плитой своими руками: пошаговая инструкция

Для кладки топочной части пользуются огнеупорным , который сделан из шамотной глины. Далее конструкция выкладывается из простого керамического кирпича.

Абсолютно в каждой печке имеются чугунные детали — заслонки и дверцы. Их также надо приготовить в необходимом количестве.

Необходимые инструменты и материалы

1. Дверцы: поддувальная 250х140 — 2 штуки, топочная 250х205 мм — 1 штука, прочистная 130х140 — 2 штуки, а также вентиляционная любого размера.
2. Решетка колосниковая размером 380х250 мм.
3. Задвижки: 140х140, 180х140 и 260х260 мм.
4. Заслонка горнила размером 450х380 мм.
5. Вьюшка имеет диаметр 230 мм.
6. Коробка водогрейная размером 500х120х280 мм.
7. Чугунная плита с 2-мя конфорками размером 400х700.
8. Две стальные полосы: 1430х25х2 и 1000х50х12мм.

Для кладки сводов и арок будут необходимы легкоразборные шаблоны, изготавливаемые из фанеры и дерева.

Плиту лучше изготовить из качественного чугуна

Фотогалерея: схемы и чертежи с размерами

Особенности подготовки кладочного раствора

Под каждый вид кирпича делается раствор со своим составом и пропорциями.

1. Если кладка делается кирпичом марки М150 и выше, то пользуются глинопесчаным раствором в соотношении песка и глины примерно 1:2. Такой же раствор используется для облицовки керамической плиткой.
2. Если кладка делается тугоплавким кирпичом, то пользуются раствором, в основу которого входит тугоплавкая глина с добавлением песка.
3. Если кладка делается шамотным кирпичом, то пользуются раствором из огнеупорной глины и так называемого шамотного порошка в соотношении 1:3 или 1:4.
4. При кладке кирпичных труб в чердачном помещении используется раствор из цемента и песка.

Глина — это очень мягкая горная порода, из которой лепятся скульптуры, посуда, делается кафель и многое другое. В природе глина бывает разного вида, и бывает ««жирной», нормальной» и постной. Мастерством хорошего печника считается оптимально подобрать соотношение песка и глины, для того чтобы получился хороший раствор.

Для каждого вида кирпича готовится свой раствор

Для того чтобы проверить качество глинистого раствора имеется большое количество способов. Самый распространенный из них это — делается глиняное тесто, затем скатывается тонкий жгутик и потом нужно просто изогнуть его. Чем радиус изгиба меньше (при котором начинает трескаться жгутик), тем качественнее раствор.

Как сделать раствор из глины

Для того чтобы сделать кладку понадобится около 3,5 куб. м глиняного раствора. Соответственно, берется необходимое количество ингредиентов в соотношении друг к другу. К примеру: 1,1 куб. м глины необходимо 0,27 куб. м воды и 2,2 куб. м песка.

В качестве тары пользуются железной бочкой, либо обитым жестью ящиком, глина замачивается на 2 дня. После чего добавляется песок, и раствор мешается ногами (нужно иметь сапогами с высокими голенищами), пока он не станет однородным.

От качества раствора и кирпича будет зависеть, как долго прослужит печь

Как построить фундамент

Так как печка — это тяжелое и массивное сооружение, ей нужен отдельный фундамент. Именно поэтому начинать кладку в уже готовом доме будет весьма проблематично — об этом необходимо задуматься заранее.

Самым идеальным и надежным вариантом считается железобетонный плитный монолитный фундамент. Фундамент печки не связывается с основным фундаментом и считается независимой конструкцией.

Кладка печки из кирпича

Основное требование к кладке — это герметичность.
Именно поэтому на печь отбираются только цельные кирпичи без каких-либо трещин, а швы делаются тоненькими — не больше 5 мм. Ни в коем случае, не рекомендуется добиваться воздухонепроницаемости из-за обмазывания глиной стенок изнутри — это сильно снижает теплопроводность, а также повышает отложения сажи и копоти. Кроме этого, глина имеет свойства забивать каналы внутри конструкции и отслаиваться, чистить их будет весьма проблематично. Применяются способы кладки:

• «в кирпич» — это если толщина стенки совпадает с длиной кирпича;
• «в полкирпича» — это когда кирпич ложится плашмя вдоль стенки;
• «в четверть» — это кирпич кладется на ребро.

При кладке необходимо убирать лишнюю смесь, особенно с внутренней стенки печи. Снаружи — стенки кладутся «в кирпич», внутренние — «в полкирпича».

Есть несколько видов кладки

Как делать порядовки с подтопком

Порядовки — это так называемые пошаговые инструкции по правильной кладке, которые указывают порядок действий в каждом следующем ряду. Благодаря им процессом кладки русской печки может овладеть любой человек.

1. 1-й ряд: кладется из так называемого пережженного кирпича, который минимально впитывает влагу. Углы этого ряда кладутся из кирпичей, которые обрезаны до ¾ длины. Для наилучшего соприкосновения внутренние углы одного из них и соседнего подпиливаются. Для этого используется алмазная пилка, болгарка и другие подобные инструменты. Такая кладка нужна чтобы верно связать углы в следующих рядах.
2. 2-й ряд: именно с него начинается кладка стенок, закладываются специальные прочистки спереди и с левой стороны. С правой стороны на фронтальной части печи создается зольник.
3. 3-й ряд: чистки с левой стороны закладываются кирпичами без применения раствора. Спереди ставятся дверцы прочистки и поддувала. Дверцы устанавливаются при помощи каленной стальной проволоки, которая кладется в пропилы в кирпичах и крепится .
4. 4-й ряд: перегораживаются подовые каналы.
5. 5-й ряд: ставится решетка колосника для самой малой топки. Для того чтобы сделать кладку внутренней части топливника применяется огнеупорный кирпич, который ложится без применения раствора.
6. 6-й ряд: с левой части печки ставится водогрейный бак и продолжается кладка топливника из огнеупорного кирпича.
7. 7-й ряд: ставится колосниковая решетка топки плиты и дальше продолжается печки и первого топливника. Правая стена укрепляется при помощи стальной полосы, которая кладется в шов и стягивается специальными торцевыми заглушками.
8. 8-й и 9-й ряды: продолжается кладка внутренних каналов и стен. Ставятся дверцы топки плиты и маленького топливника, крепятся, как описано выше — при помощи каленой проволоки.
9. 10-й ряд: своды первых двух топливников соединяются. Делается перекрытие дна горнила. Все каналы дымооборотов еще остаются полностью открытыми.
10. В 11-м ряду ставится на переднюю кромку специальный стальной уголок 30х30 мм, сверху кладется плита. Делается перекрытие правого топливника съемной колосниковой решеткой.
11. 12-й ряд: укладка передних стен горнила (для этого используют огнеупорный кирпич), а также боковых стен плиты. Ставится заслонка горнила. С левой части от плиты начинается формирование низа дымохода. Между дымоходом и горнилом остается небольшое отверстие, которое закрывается специальной задвижкой летнего хода. Дальше нужно сделать шаблон арки из фанеры и дерева.

12. 13-й и 16-й ряд: далее продолжается формирование стен. Делается перекрытие устья горнила.
13. 17-й ряд: начинается сужение свода горнила и постепенное расширение дымохода. Задняя стена укрепляется при помощи стальной стяжки.
14. 18-й ряд: полностью перекрывается свод горнила и кладется передняя стенка, которая образует перетрубье.
15. Для кладки свода горнила потребуется вновь сделать шаблон — опалубку. Он делается из 2-х прямоугольных рамок, на них опираются детали, сделанные из фанеры с полукруглым верхом — кружала. Чтобы эта конструкция легко разбиралась снаружи, кружала прикрепляются на съемные штыри, а чтобы она раньше времени не сложилась внутрь, между рамками ставятся несколько распорок. Над кружалами изготовляется гибкий настил, который собран из тонких досок при помощи ремней или веревок.
16. 19-й ряд: укрепляется передняя стенка горнила с помощью стяжки, продолжается строительство стенок выше горнила, при этом образуя свободное пространство для подсыпки.
17. 20-й ряд: засыпается песком свод горнила и уплотняется. Это делается для увеличения теплоемкости, а также обеспечить качественную выпечку и других продуктов питания.
18. 21-й ряд: идет перекрытие печки, перетрубье сужается в сторону дымоотвода.
19. 22-й и 23-й ряды: сужение перетрубья и кладка дымохода.
20. 24-й ряд: специальной вентиляционной заслонкой перекрывается перетрубье.
21. 25-й и 26-й ряд: свободное пространство над перетрубьем потихоньку соединяется с дымоходом и сужается.

Далее кладка делается в зависимости от высоты дома: снаружи дымоход начинает сужаться ступенькой перед самым потолком, после этого уже начинает формироваться труба, которая проходит сквозь перекрытия и кровлю. В свободное пространство между

Чаще всего современная русская печь занимает площадь 153х165,5 см. Печь большего размера будет прогреваться и отдавать тепло неравномерно, что приведет к появлению трещин в кирпичной кладке. Если же размеры печи очень сильно уменьшить, невозможно будет уместить варочную плиту. Да и для лежанки — одного из важных достоинств русской печи просто не останется места. Публикуем схему кладки одной из самых миниатюрных русских печей, в которой можно готовить пищу и печь хлеб.

У этой печи лежанка длиной 130 см. Если печь расположить отступив от стены 40 см, то лежанку можно будет удлинить до 170 см. Печь удобна в эксплуатации. Топить ее можно в шести режимах. В первом, втором и третьем режимах дрова горят в горниле . Во всех режимах дымовая задвижка 2 открыта.

Первый режим. Традиционная топка по-русски. Открыть дымовую задвижку , открыть горнило (заслонка 9). Горячие дымовые газы напрямую уходят в атмосферу, унося с собой тепло. КПД печи не больше 30%. Низ печи не прогревается.

Второй режим. 5-10 мин печь топится в первом режиме для создания тяги в дымовой трубе. Открыть дымовую задвижку и поддувальную дверку , а дымовую задвижку и горнило закрыть. Горнило прогреется интенсивно, а остывшие дымовые газы через дымовую задвижку и дымовую трубу уйдут в атмосферу.

Третий режим. 5-10 мин печь топится во втором режиме. Закрыть дымовую задвижку . Прогрев горнило, дымовые газы по опускным дымоходам пойдут в основание печи и по горизонтальным дымоходам прогреют нижнюю ее часть, а потом через окно поступят в дымовую трубу. КПД печи достигает 80%.
Температура у пола комнаты будет лишь на 3-5 градусов ниже, чем под потолком (что соответствует санитарной норме отопления жилых помещений). Плита в этом режиме не греется.

Четвертый режим. Дрова горят на колосниках варочной плиты. Открыты поддувальная дверка и дымовую задвижку . Горячие дымовые газы через дымовую задвижку напрямую уходят в атмосферу, унося с собой тепло. Так готовят обед в теплую погоду, практически не прогревая помещение.

Пятый режим. 5-10 мин печь топится в четвертом режиме. Закрыть дымовую задвижку и топить, как во втором режиме. В этом режиме можно нагревать лежанку и горнило.

Шестой режим. 5-10 мин печь топится в пятом режиме. Закрыть дымовую задвижку и топить, как в третьем режиме. Это самый экономичный режим для зимы. Печь прогревается целиком, и на плите можно готовить пищу.

Для строительства печи потребуются материалы:

1 — дымовая задвижка при топке по-русски;
2 — основная дымовая задвижка;
3 — дымовая задвижка горнила;
4 — штырь для подвешивания продуктов копчения;
5 — стальные полоски или уголки;
6 — чугунная варочная плита;
7 — колосники варочной плиты;
8 — колосники горнила;
9 — заслонка горнила;
10 — топочная дверка варочной плиты;
11 — поддувальная дверка варочной плиты;
12 — поддувальная дверка горнила;
13 — прочистные дверки;
14 — горнило;
15 — под горнила;
16 — шесток;
17 — температурные щели;
18 — поддувало горнила;
19 — поддувало варочной плиты;
20 — печурки;
21 — опускные дымоходы;
22 — дымовая задвижка варочной плиты;
23 — горизонтальные дымоходы нижнего прогрева печи;
24 — окно входа дымовых газов в дымовую трубу;
25 — тупик

Материал предоставлен печником Г.РЕЗНИКОМ

Смотрите также в этом разделе:

В узком, технологическом смысле барбекю — это способ приготовления пищи способом копчения в стороне от углей при относительно невысокой температуре (100-120 градусов). В широком смысле всемирно признанный термин «барбекю» объединяет всевозможные способы приготовления продуктов (мяса, рыбы, птицы, овощей, фруктов, десертов, даже ломтиков хлеба) на жаре угля, газа или электрического теплового нагревателя.…

Когда электричество регулярно отключается, приходится искать альтернативные возможности для банных дней. А что может быть проще железной печи с водогрейным баком, называемой дровяной колонкой? Установить такой агрегат несложно, а топливо всегда под рукой.…

Стандартный кирпич имеет строго определенные размеры, а его грани носят соответствующие названия. Кроме целого кирпича, при строительстве используются его различные части.…

Стационарная печь, выложенная из кирпича или камня или отлитая из бетона, должна стоять на фундаменте, иначе весной все сооружение может оказаться разрушенным. Очаги весом до 750 кг допускается устанавливать на надежное устойчивое основание без фундамента.…

каменных обогревателей — лучше, чем ракетная печь?

Безграничные возможности для эффективного обогрева помещений с использованием местных материалов и навыков

Выбор способа обогрева дома — сложная задача для таких людей, как переходные. Мы должны думать об эффективности и воздействии на окружающую среду, о доступности и автономности, о более скучных аспектах, таких как инвестиции и эксплуатационные расходы, и не в последнюю очередь о комфорте и эстетике.

В Венгрии, как и в большинстве стран Европы, приходится иметь дело с суровыми зимами.У людей, живущих в сельской местности, действительно есть из чего выбрать, когда дело доходит до отопления. Как и в случае со многими аспектами технологий, часто правильный выбор находится где-то на полпути между традициями — вещами, которые веками доказали свою эффективность в данной среде — и новыми технологическими инновациями и разработками. Возможно, вы слышали о термине «каменные обогреватели», с которым здесь экспериментируют переходные. Наряду с международным фондом знаний в этой области у нас также есть богатое наследие традиционных дизайнов, на которые можно опираться.

Что такое каменные утеплители?

Обогреватели для каменной кладки — это устройства для обогрева помещений, которые работают по принципу быстрого сжигания древесины и аккумулируют полученное тепло в большой массе (обычно не менее 500 кг). По сути, происходит то, что топливо сгорает в топке, камере сгорания, которая похожа на «двигатель», а затем большая часть выделяемого тепла «всасывается» в тяжелый корпус нагревателя — так же, как в батарее — который затем медленно отдает это тепло окружающей среде; твой дом.Обычно вы заряжаете огонь раз в 12–24 часа (или даже реже, если у вас очень хорошо изолирован дом). Если бы вы использовали очаг или металлическую печь, большая часть этого тепла просто отводилась бы из дымохода. Это делает каменные каменки более эффективными, а топки за счет продуманной конструкции производят минимальное количество вредных выбросов.

На фото выше датский каменный обогреватель, построенный Петером Салаи (Венгрия)

Каменный обогреватель Lehm und Feuer (Германия)

Немного истории

В Европе эти обогреватели существуют уже много веков.Как и в случае с традиционными постройками, дизайн печей варьируется от региона к региону; есть русские печи, скандинавские каменки и kachelöfen (или «изразцовые печи»), используемые по всей Германии и Центральной и Восточной Европе, и, конечно же, множество их разновидностей. Даже если вы просто посмотрите на Венгрию, типы печей, которые использовали люди, отражали их местную природную среду и их социальный статус. Например, на больших равнинах, где не хватает дров, люди использовали печи «búbos», где сельскохозяйственные остатки, такие как кукурузные початки и стебли, можно было сжигать в большой куполообразной топке, или у нас есть традиционный дизайн, называемый «экономичным камином», с использованием общедоступных материалы (глина, песок, кирпичи и известняк), который представляет собой обогреватель, кухонную плиту и духовку — все в одном.Есть также изразцовые печи (kachelöfen), где сложность работы с плиткой действительно может продемонстрировать статус, в то время как печная плитка массово производилась в социалистическую эпоху, наполняя дома несколькими символическими узорами, которые вы все еще можете найти во многих домах. даже в некоторых квартирах в городах.

Традиционный нагреватель печи «бубос» (питание извне)] (Венгрия)

Традиционный «эконом-камин» (Венгрия)

C классическая изразцовая печь социалистической эпохи (Венгрия)

В последние десятилетия, в связи с повышением экологической осведомленности и интересом к возобновляемым источникам энергии, каменные обогреватели также стали областью инноваций.С одной стороны, мы видим новые высокотехнологичные материалы, такие как огнеупорные (высокотемпературные) цементы и растворы, разработанные для обогревателей, специализированные сборные детали топки (например, австрийский «Bio-Feuerraum» или биологическая камера сгорания, требующая сгорания около 90%). эффективность) и программное обеспечение автоматизированного проектирования для оптимизации нагревателей. С другой стороны, есть инновации, исходящие от движений DIY и пермакультуры, таких как каменные печи-ракеты. Наряду с эффективностью основное внимание уделяется использованию местных и переработанных материалов.В США некоммерческая ассоциация каменных нагревателей (MHA) объединяет все современные инновации и традиционные строительные навыки в строительстве каменных нагревателей, продвигая их применение посредством обучения, тестирования, сертификации и ежегодных встреч.

Kachelofen, автор Jessica Steinhauser Член MHA каменщик и гончарный мастер (Канада)

Ежегодное собрание MHA 2013 г.

Какие преимущества?

Так почему же мы думаем, что каменные обогреватели — это то, что стоит изучить и добавить в набор навыков переходных сообществ?

• Древесина, полученная из устойчиво управляемых лесов, представляет собой возобновляемый ресурс с низким уровнем воздействия, углеродно-нейтральный, который доступен на местном уровне и может способствовать сохранению биоразнообразия.

Обогреватели для каменной кладки

• обеспечивают приятную и стабильную температуру в доме в течение всего дня, поскольку лучистое тепло нагревает предметы напрямую (а не просто нагревает воздух посредством конвекции). Дом — особенно хорошо изолированный, такой как дом из тюков соломы — можно отапливать с минимальным количеством дров, что дает эффективную автономную систему отопления.
• Универсальный и креативный; как устройства, изготовленные по индивидуальному заказу, они могут удовлетворить широкий спектр потребностей. Размер будет зависеть от потребностей вашего дома в отоплении, вы можете включить плиту или духовку или даже нагреть воду.Что касается внешнего вида, возможности поистине безграничны, они ограничены только материалами, которые у вас есть, а также вашим воображением и творчеством.
• Материалы местного производства; большая тепловая масса обогревателей, как правило, происходит из местных природных материалов, таких как (новые или переработанные) обожженные кирпичи, глина, песок или камень.
• Долговечность и низкие эксплуатационные расходы; Качественно построенный обогреватель может прослужить десятилетия без какого-либо капитального ремонта. Существует ежегодное техническое обслуживание по очистке дымоходов, которое вы можете легко выполнить самостоятельно или позвонить своему каменщику.
• Чтобы построить их, вам нужны обученные мастера, создающие значимые творческие рабочие места в местной экономике.

Что дальше?

Здесь, в Венгрии, мы изучаем каменные обогреватели и работаем над способами сделать эти знания и навыки более доступными. Одна из наших основных задач — найти способы, с помощью которых беднейшие общины (например, обособленные общины рома, живущие в крайней нищете) также могут получить выгоду от более эффективного использования энергии, и мы считаем, что каменные обогреватели играют в этом свою роль.Задача состоит в том, чтобы иметь доступ к инновациям, а также участвовать в них, создавая и экспериментируя с каменными обогревателями в наших общинах, а также делясь этими знаниями.

Обогреватель, построенный Норой Фельдмар и Эд Моррисс в общине рома в Словакии, конструкция основана на печи-каюте

Эта статья написана Transition Hungary

По мере того, как дни становятся прохладнее, подумайте о том, чтобы прижаться к сибирской печи

Харрисвилл, Н.ЧАС.

Когда лето переходит в осень, во многих домах начинают появляться мысли о рубке дров для снижения затрат на отопление. Можно ли сжигать дрова без увеличения загрязнения воздуха? Один из ответов может заключаться в использовании каменной печи, которая теперь доступна в виде готового набора. Как рассказывает Гретхен Пуассон, она выросла в те дни, когда нефтяные скважины никогда не пересыхали, а цена за баррель сырой нефти была такой, что даже на крайнем севере можно было обогреть дом всего за гроши за ночь.Кому в таких условиях нужно было тепло одеваться в помещении? В детстве с нее снимались туфли, как только она вошла в дом, независимо от того, насколько глубок был снег или насколько яростно дул северный ветер.

Это был своего рода случайный комфорт, который навсегда исчез с арабским нефтяным эмбарго 1973-74 — по крайней мере, так она думала. Затем в конце 1983 года она и ее муж Ли установили каменную или русскую печь в своем доме площадью 2000 квадратных футов, и с тех пор у них было столько зимнего тепла, сколько они могли когда-либо пожелать.

Более того, их затраты на топливо намного ниже цен на нефть 1950 года, потому что сосновые плиты, которые они сжигают, можно бесплатно вывозить в их районе. По словам г-жи Пуассон, зимние вечера снова созданы для « хлопковых пижам и босых ног ».

Опыт Пуассонов похож на опыт сотен других, у которых дома были построены русские печи. Их отличает стоимость — менее 2000 долларов, или примерно треть стоимости обычной русской печи, — а также тот факт, что Mr.Пуассон и двое его друзей установили, а не построили печь.

Сделали это всего за один день и в ту же ночь зажгли — два других замечательных преимущества этой печи, сделанной своими руками. Сибиряк, как его называют, занимает 16 квадратных футов площади и имеет рост 6 футов. Стоит отметить слово « возведенная », так как печь, все ее пять тонн, не удерживаются вместе с раствором, а, скорее, кладется, как в стиле Lincoln Log, один блок на другой.

Вес вместе с гребенчатыми углами скрепляет блоки, а гибкий герметик между каждым рядом обеспечивает герметичность.Это также позволяет печи свободно расширяться и сжиматься, не растрескиваясь и не нарушая уплотнения, как это обычно бывает в обычных каменных печах.

Этот простой метод монтажа и простая конструкция печи означает, что навыки каменщика не требуются. Домовладелец с одним или двумя друзьями (блоки из огнеупорного цемента весят до 150 фунтов за штуку) могут собрать печь за один день.

Дом Пуассона, построенный в основном из литого бетона до резкого роста затрат на электроэнергию, имеет обычную изоляцию и много одинарных окон.Стандартным дресс-кодом в помещении в холодную погоду были толстые свитера. Поэтому Пуассоны обсуждали, нужно ли вдувать в стены дополнительную изоляцию или установить русскую печь — оба варианта дороги. Потом они услышали о самодельном сибиряке и пошли по этому маршруту.

« Теперь у нас есть запас тепла, сжигается меньше дров и нет проблем с креозотом в дымоходе », — говорит г-н Пуассон.

Российские печи, в том числе сибирские, являются одними из самых экологически чистых из существующих печей, превосходя даже каталитические дровяные печи.Сильная жара (около 2000 градусов по Фаренгейту) означает, что весь дым сгорает. Испытания показывают, что сибирский КПД превышает 90 процентов. Одним из свидетельств этого является отсутствие углерода в топке. Там, где внутренности большинства печей черные от сажи, сибирская топка белая, что говорит о том, что весь углерод был израсходован. Тот факт, что горение такое чистое, а топка окружена таким большим количеством кирпичной кладки, делает ее, пожалуй, самой пожаробезопасной из всех печей.

Сибирские владельцы устраивают демонстрацию, которую они устраивают впервые.Миссис Пуассон называет это « хвастовством ». Когда огонь достиг своего пика, пустую алюминиевую банку из-под напитка бросают в топку, где она мгновенно распадается. Как выразился г-н Пуассон: « Оно не плавится, а испаряется ».

Эта способность « гореть чисто » — одна из причин, по которой в русской печи можно использовать практически любое невзрывоопасное топливо.

При сжигании в обычной дровяной печи сосна производит много креозота из-за несгоревшей смолы, которую она выделяет. В русской печи эта же смола горит, становясь частью горючего, производя тем самым еще больше тепла для дома.Это означает, что сосновые плиты (первые обрезки бревен на лесопилках), которые нельзя отдать в большинстве лесных регионов, являются отличным топливом.

Некоторые владельцы русских печей сжигают одноразовый гофрированный картон, который можно найти в магазинах по соседству. Столетие назад некоторые иммигранты из Центральной Европы построили эти каменные печи и топили их единственным топливом, доступным на Великих равнинах, — травой.

Чем быстрее горит огонь, тем больше энергии извлекается из топлива и тем чище происходит горение.Обычные железные печи не выдерживают таких высоких температур, и, кроме того, большая часть тепла теряется в дымоходе. Однако каменная печь способна хранить все это тепло в своей огромной массе.

Тепло поглощается кладкой, направляя выходящие горячие газы (немногим больше, чем воздух и водяной пар, когда огонь горит) по окольному маршруту перед выходом в дымоход.

Зарядившись теплом, кладка излучает тепло в дом на несколько дней.Владельцы сообщают, что температура в доме Пуассона в течение всего дня поддерживается при температуре выше 70 градусов по Фаренгейту и примерно до 68 градусов, когда приходит время поджечь его на следующее утро.

Здесь, в доме Пуассонов, печь заряжают каждое утро. Весной и осенью его можно заполнить только один раз, но в разгар зимы « я, вероятно, добавлю еще две охапки, прежде чем дать огню сгореть », — говорит г-н Пуассон. В таких случаях ожог может длиться до трех часов. После этого вы можете использовать топку, чтобы « испечь лучший хлеб на свете », по словам г-жи Дж.Пуассон.

Вы должны научиться пользоваться каменной печью методом проб и ошибок, говорят Пуассоны. Добавьте три охапки дров, когда все, что вам нужно, — две, и вы получите такую ​​температуру в помещении, которая заставляет кондиционеры гудеть в летний день в Хьюстоне.

Зимой 1984 г. было несколько случаев, когда Пуассонам приходилось оставлять входную дверь открытой, хотя на улице было около 10 градусов по Фаренгейту. ., школьный учитель Фред Фицпатрик после консультации с г-ном Пуассоном. Благодаря использованию современных материалов (особенно огнеупорного цемента) 1500-летняя технология была эффективно перенесена в 20-й век.

Полный комплект для Siberian доступен (1700 долларов FOB, Гротон, Массачусетс) от Solar Survival, Cherry Hill Road, Harrisville, NH 03450. Если вы хотите « построить свой собственный », вы можете купить планы для 25 долларов, также от Solar Survival. На чертежах показано, как построить простые формы из дерева, в которые можно отлить свои собственные огнеупорные цементные блоки.В этом случае закупленные на месте материалы, вероятно, будут стоить от 1200 до 1500 долларов.

Плюсы и минусы каменных обогревателей

Каменные каменки — это дровяные печи со сварным стальным или чугунным корпусом, замененным кирпичом и раствором. Они очень эффективно обогревают весь дом, производя гораздо более высокие температуры из своего топлива, чем стандартные металлические печи. Как и все виды отопления, у них есть определенные преимущества и недостатки.

Преимущества

• Они используют возобновляемое топливо, которое доступно в изобилии и его легко найти.Поэтому они невероятно устойчивы.
• Каменные обогреватели служат двойной цели: они могут выступать в качестве резервного источника тепла для дома с пассивной солнечной батареей и в качестве основного источника в периоды, когда мало солнечного света.
• Они имеют дизайн и размеры, подходящие для чего угодно, от одной комнаты до целого дома площадью 2000 квадратных футов.
• Они очень просты в эксплуатации — не сложнее, чем обычная дровяная печь.
• Они используют 35-50 фунтов (16-22 кг) древесины на топку, обычно два раза в день в отопительный сезон, обеспечивая достаточно накопленного тепла на все 24 часа.
• Они очень эффективны и практически не загрязняют окружающую среду.
• Они горят настолько чисто, что на них не распространяется запрет на сжигание дров (даже в Вашингтоне).
• Они относятся к категории со сверхнизким уровнем выбросов.
• Каменки более безопасны, чем дровяные печи, потому что здесь нет риска возгорания креозота.
• Они не требуют особого обслуживания — каждые пять или десять лет необходимы, хотя ежегодная чистка часто стоит усилий, чтобы все оставалось быстрым и легким.
• Они холоднее на ощупь, чем большинство дровяных печей (от 155 ° F до 175 ° F или от 68 ° C до 80 ° C). Исторически в них встраивались скамейки.
• Воздух не нагревается непосредственно от печи, поэтому все равно кажется более свежим и прохладным. Они не вызывают сквозняков.
• Вы можете установить заслонку для отключения дымохода, когда огонь погас, что также улучшает тягу дымохода при освещении и защищает дымоход от дождя, снега, птиц и сильных нисходящих потоков (при условии, что это заслонка на крыше).
• Их можно установить со стеклянными дверцами, чтобы было видно огонь. В них даже могут быть встроены печи для пиццы / хлеба!
• Вы можете купить планы и построить их самостоятельно.
• Они очень эстетичны и, в отличие от большинства печей и обогревателей, могут стать привлекательным украшением дома.

Недостатки

• Обогреватели для каменной кладки непросто найти в США (хотя намного проще в Европе).
• Они требуют чьего-то активного присутствия и не могут использоваться в качестве подстраховки, когда вас нет.
• Они производят тепло с задержкой — разжигание днем ​​будет нагревать вечером и ночью, в зависимости от массы обогревателя.
• Они должны быть очень тщательно подобраны. Нагреватели с большой массой обеспечивают больше тепла и дольше. Большинство моделей весят от 2 до 4 тонн, хотя также существуют варианты меньшего размера для мягкого климата и действительно массивные конструкции (до 8 тонн) для очень холодных регионов.
• Каменные обогреватели очень тяжелые, поэтому для них часто требуется усиленный фундамент. Это затрудняет их модернизацию.
• При постройке они должны быть герметичными.
• Они должны быть изготовлены из материалов, которые могут выдерживать значительное расширение и сжатие, и установщик должен понимать необходимость таких изменений.
• Облицовочные материалы необходимо принять

Каменные печи / кахелофены — Lowimpact.org

«Каменные печи предлагают хорошее решение многих проблем, связанных с сжиганием дров. Они обеспечивают чистое сгорание при высокой температуре, хорошую эффективность, высокую степень безопасности и минимальное загрязнение или его отсутствие.»- Дэвид Лайл

Что такое каменные печи?

Каменные печи — бытовые дровяные отопительные приборы с внутренней топкой из огнеупорного (жаропрочного) огнеупорного кирпича и системой дымоходов внутри печи из того же материала. Вся печь будет содержать от одной до пяти тонн кладки. Kachelofen (немецкий), kakelugn (шведский) или kakkelovn (норвежский) — это разновидность каменной печи. Качел означает кафель, поэтому качелофен — изразцовая печь.Каменная печь — это общий термин, который включает печи без плитки.

Огнеупорный кирпич имеет высокое (около 40%) содержание глинозема и 60% силикатного материала. Дымовая система может иметь длину от 3 до 9 метров, как вертикальную, так и горизонтальную, и подсоединяться к дымоходу. Тепло и горючие газы проходят через систему дымохода, и кладка впитывает тепло и медленно отдает его в окружающую среду. Температура газов на выходе из печи (то есть у основания дымохода) обычно составляет 100-150 ° C, по сравнению с 300-400 ° C в обычной дровяной печи, так как большая часть тепла поглощается кладка.Каменные печи сводят к минимуму потерю тепла через дымоход, хотя вам все равно понадобится теплый дымоход, чтобы создать ничью.

Современные каменные печи облицованные разными материалами — сверху штукатурка; кирпич; плитка; камень.

Каменная кладка поглощает и повторно излучает столько тепла, что сильного огня на пару часов в день хватит, чтобы обогревать ваш дом весь день. Система первичных, вторичных и третичных воздушных форсунок (в основном, отверстия в боковой стенке топки) подает большое количество кислорода в камеру сгорания для поддержания очень чистого горения.Воздушные форсунки находятся не только внизу и спереди топки, но также по бокам, сзади и сверху. Основной воздухозаборник может быть из комнаты или снаружи дома. Кладка обладает изоляционными свойствами, поэтому медленно нагревается и остывает, а также сохраняет тепло дольше, чем металл

.

Четыре наиболее распространенных облицовочных материала для наружной облицовки каменной печи:

1. плитки
2. кирпич глиняный
3. натуральный камень
4. штукатурка на основе глины или извести

Все хорошо реагируют на тепло, без трещин.В разных уголках мира предпочтение отдается разным облицовочным материалам (внутри печи примерно одинаковые). Самые распространенные облицовочные материалы в Северной Америке — кирпич и камень; в России кирпич и штукатурка; в Германии плитка и лепнина; а в Скандинавии — плитка и тальковидный камень.

Строительство кирпичной каменной печи с топкой из огнеупорного кирпича.

История

Римский гипокауст представлял собой массивное каменное сооружение с большой топкой и дымоходами под полом.Горячая кладка излучала тепло для общественных бань, но требовалось, чтобы рабы топили огонь днем ​​и ночью. Каменная печь, известная нам сегодня, начала появляться в 15 и 16 веках в Центральной и Восточной Европе. В 17 и 18 веках скандинавские монархи финансировали исследования по улучшению конструкции печей из-за нехватки топлива. Немцы, скандинавы и жители Восточной Европы перенесли идею каменной печи в США, и только сейчас они начинают появляться в Западной Европе, особенно в Испании, Великобритании и Франции.

До появления огнеупорных кирпичей использовались инженерные кирпичи на глиняном растворе; а до этого глиняные кирпичи и глиняные плитки. Внутри топки каждый год заново оштукатуривали глиняной штукатуркой, чтобы защитить кирпичи. Между кирпичами использовались глиняные растворы, содержащие молотый фарфор. Современные растворы изготавливаются из огнеупорных кирпичей, смешанных с глиняным порошком, жидким стеклом (силикатом натрия) и другими материалами — часто секретными (строители каменных печей, как правило, имеют свои собственные рецепты).

Камера сгорания изготовлена ​​из жаропрочного мыльного камня.

Каковы преимущества каменных печей?

В идеальной ситуации каменная печь должна сжигать 980 г материала и оставлять только 20 г золы из 1 кг древесины. Горючие газы не воспламеняются, пока не достигают температуры около 800 ° C, что легко достижимо в каменной печи. Пропуская большое количество кислорода в камеру сгорания, каменные печи могут достичь КПД сгорания 95-98% (современная дровяная печь, работающая на экологически чистом топливе, имеет КПД около 80%, а старая печь может достигать 60%).

Затем есть эффективность теплопередачи, то есть насколько хорошо созданное тепло передается в комнату. Металл намного плотнее кирпичной кладки, а его поверхность сильно нагревается. Молекулы воздуха сильно колеблются, вызывая множество столкновений рядом с плитой. На нагрев воздуха расходуется много энергии. Поверхность каменной печи намного холоднее, а тепло излучается более мягко, избегая сильных столкновений между молекулами воздуха. Тепло имеет тенденцию двигаться дальше по воздуху, пока не достигнет твердой поверхности — стен, мебели или людей.В комнате, отапливаемой каменной печью, у вас теплые стены, мебель и люди, но воздух по-прежнему относительно прохладный и свежий.

Вот еще несколько преимуществ:

• Они используют древесину — возобновляемый и углеродно-нейтральный ресурс
• Их эффективность означает меньшее использование древесины и практически полное отсутствие дыма
• Они не ломаются. Это огромные прочные вещи, которые служат последним поколениям — в Европе много рабочих печей, возраст которых превышает 100 лет.
• Независимость — вам не нужно полагаться на корпорации в вопросах отопления и горячего водоснабжения
• Безопасность — если рядом с вами маленькие дети, поверхность не слишком горячая, чтобы прикасаться к ней
• Дымоход не нужно так часто чистить — практически нет смолы, креозота и других загрязняющих веществ

Вырезка, показывающая один тип системы проходов.

Что мне делать?

На плите

Вы разжигаете огонь в топке один раз в день, используя 10-20 кг дров, даете ему сильно гореть в течение нескольких часов, а затем закрываете его, закрывая заслонку дымохода, чтобы остановить поток воздуха. Если не считать ежедневного сжигания дров, растопки, удаления золы и т. Д., Это то же самое, что и обычная дровяная печь (за исключением того, что образуется гораздо меньше золы).

Получение печки

Вероятно, лучше всего привлечь опытного профессионала для сборки и установки вашей печи, или, если вы действительно хотите сделать это самостоятельно, то сделайте это вместе с кем-то с опытом или посетите курс, где вы можете попробовать это сами под присмотром.Есть много вещей, о которых нужно помнить. Например, между огнеупорным кирпичом и облицовкой должен быть зазор, потому что кирпичи расширяются при нагревании, и поэтому им нужно пространство для расширения. Различные материалы, такие как огнеупорный кирпич, камень, металлы (если они есть), глина и т. Д., Имеют разную степень расширения и сжатия, поэтому размер и расстояние между компонентами имеют решающее значение. Вы же не хотите, чтобы появились трещины, по которым может уйти угарный газ. Кроме того, горючие газы могут попасть в дымоходы, если они построены неправильно, и могут вызвать взрыв при повторном зажигании печи.Конечно, есть аналогичные риски с дровяными печами — в конце концов, все сводится к здравому смыслу. Каменные печи используются в Европе уже давно, и при правильной установке и использовании они совершенно безопасны.

Вид из топки.

Каменная печь представляет собой систему отопления всего дома, то есть обеспечит и вашу горячую воду. Система для дома с 3-4 спальнями может стоить несколько тысяч фунтов, но она конкурентоспособна с другими системами для всего дома, построенными с нуля.Он будет использовать 3-4 тонны древесины в год (из расчета 20 кг древесины в день), и, в зависимости от источника / цены вашей древесины, срок окупаемости составит около 5-6 лет. В настоящее время газ относительно дешев, но по мере того, как он начинает заканчиваться, он будет дорожать. И, конечно же, ваша плита прослужит всю жизнь без каких-либо счетов за техническое обслуживание или ремонт — в отличие от любой другой системы для всего дома.

Каменная печь будет давать около 0,7–1 кВт мощности на м² внешней поверхности, а стандартный размер составляет около 5–6 кВт.Они пока специально не упоминаются в регламентах сборки, но хороший установщик будет зарегистрирован в HETAS и соберет, сертифицировает и протестирует вашу печь. На установку печи может уйти неделя, она будет разработана для конкретного дома и, следовательно, будет уникальной. Однако некоторые строители разработали модульные печи, которые можно собрать за день, и поэтому они дешевле из-за меньших затрат на рабочую силу. Однако они не так эффективны, как плита индивидуального дизайна.

Для получения дополнительной информации о каменных печах существует множество хороших книг, но очень мало на английском языке.Книга Кена Матеса очень хороша — в ней есть все, что вам нужно знать, кроме точных деталей конструкции печи. Строители каменных печей любят хранить свои коммерческие секреты!

Традиционные европейские изразцовые печи.

Для профессионалов: Австрийская ассоциация плиточных печей предлагает программное обеспечение для проектирования на немецком языке по цене около 3000 евро, плюс 1500 евро в год за лицензию. Европейские стандарты предоставляют пару документов на английском языке по цене около 100 фунтов стерлингов каждый — EN 15544 (20 страниц размеров топки и дымоходов) и EN 15250 (80 страниц по испытательным плитам).Kiwa Gastec — это утвержденная правительством испытательная станция для твердотопливных приборов, которая может проверять каменные печи примерно за 10 тысяч фунтов стерлингов.

Приборы

должны быть одобрены, протестированы и сертифицированы Defra для использования в зонах контроля задымления. Проблема с каменными печами заключается в том, что они уникальны и не основаны на модели, которую можно протестировать. В Германии, если установщик следовал программному обеспечению для проектирования, печь считается эффективной и достаточно чистой, чтобы ее можно было сертифицировать. Мартин из StoveMason.com сообщает нам, что все его клиенты до сих пор находились за пределами зон контроля дыма, в небольших городах и в сельской местности.Мы надеемся, что правила в этой стране изменятся и позволят везде строить каменные печи хорошего качества.

Если вы собираетесь установить каменную печь, вы можете заставить ее работать как можно дольше. Печь может быть достаточно высокой, чтобы ее верх мог выходить в комнату на первом этаже, а также нагревать верхний этаж; мы уже упоминали горячую воду; в него также может входить духовка и плита для приготовления пищи; а дымоходы можно использовать для обогрева соседней, очень уютной скамейки.

Спасибо Мартину Ружичке из StoveMason за информацию.

Мы будем рады услышать ваши комментарии, советы и рекомендации по этой теме, и если вы опубликуете запрос, мы постараемся найти специалиста в нашей сети, который ответит на него за вас.

10 советов по уходу за дровяным камином

Когда очень холодные зимние ветры дуют снаружи , ничто не сравнится с теплым треском и сиянием дров в камине внутри . Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

При неправильной установке, эксплуатации или обслуживании дровяные камины являются потенциальными источниками пожаров в доме. Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе. Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США: «Дым может хорошо пахнуть, но он вреден для вас.«Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь поглощает большой объем воздуха, когда он горит, можно создать отрицательное давление в доме, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как угарный газ, обратно в дом. Это называется «задним ходом», и это одна из причин, по которой все дома должны быть оборудованы исправными и исправными датчиками дыма и угарного газа.

Эшли Элдридж, ветеран трубочиста и директор по образованию Американского института дымоходной безопасности (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. . Хотя домовладельцы могут чистить и поддерживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время осмотра.”

Найдите сертифицированного специалиста по дымоходам через CSIA.

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами. Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камином «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн.Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.

Топка каменного камина построена из специального жаропрочного огнеупорного кирпича, а внутренняя часть дымохода облицована термостойкими квадратными глиняными трубами, называемыми «плиткой». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка.Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также перегородкой, защищающей дымоход от птиц и животных. Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, сдерживая любые угли, которые попадают в дымоход вверх».

Маленькая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют сетку или решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучший воздушный поток и горение, и дверь для золоотвала в полу топки, обе из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не загрязняя жилую зону.

Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров. Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие, смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, в то же время втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонка закрывается, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

Элдридж из

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным воздухом и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и щели, так и потенциальной опасности обратного вытягивания из-за недостаточного количества доступного воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Удаляйте золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы или компостные кучи как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему пожар в дымоходе может быть таким разрушительным: «Хотя топка построена из огнеупорного кирпича и предназначена для прямого контакта с огнем, все, что находится над заслонкой, спроектировано так, чтобы выдерживать только горячий дым и газы от огня, а не сам огонь, поэтому пожар в дымоходе может нанести серьезный ущерб.«Дымоход следует прочистить, когда скопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может сочетаться с креозотом с образованием кислот, которые могут повредить кладку и вызвать сильный запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Для защиты подметальщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью, надевают респиратор.Затем металлические или пластмассовые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Заглушку дымохода также осматривают и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин чистятся, они проверяются, чтобы убедиться, что в топке, дымоходе или облицовке нет серьезных трещин, нет ли незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена ​​и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.

Все о каменных каминах — Northline Express

Камины каменные

Традиция, которая будет длиться вечно.

Каменные камины
имеют долгую легендарную историю и так долго, как были рядом с подражателями
пытались имитировать красоту и реализм, которые только настоящая кладка
камин и настоящий дровяной огонь могут создать. Замены нет
за очарование и атмосферу, создаваемую открытым огнем, поэтому кладка
Камины предлагают незабываемые впечатления от камина.

Каменные камины красиво вылеплены из раствора.
материалы, такие как бетонные блоки, кирпичи, камень и другие материалы, которые
выдержит испытание временем и предложит вам красоту и сервис на всю жизнь.
Во всем мире сжигание дров в каменном камине стало традицией. Каменная кладка
Камины можно увидеть не только в старых домах, но и в новых.
и традиция каменного камина продолжается и сегодня.

Анатомия каменного камина

Поскольку основные функции каменного камина заключаются в управлении
огонь, тепло и дым, внутренняя оболочка сделана из огнестойких материалов.Внешняя оболочка каменного камина поддерживает внутреннюю оболочку, обеспечивая
общая структурная устойчивость. Некоторые каменные камины могут иметь меньше или
больше отдельных частей, чем другие, но, как правило, каменный камин будет
состоят из следующих частей.

• Миномет Корона — Миномет Корона
  это бетонная поверхность в верхней части дымохода. Его работа
  для отвода воды из дымохода, а также для предотвращения попадания воды
  погоня за дымоходом.

• Дымоход — Дымоход вертикальный
  отверстие через дымоход, выходящее из коптильной камеры в
  верх дымохода. Его основная функция — создание черновика
  для надлежащей вентиляции и вывода дыма.

• Дымовая камера — Дымовая камера
  переходная зона в каменном дымоходе, которая начинается прямо
  над заслонкой и продолжается до того места, где установлена ​​первая плитка дымохода.Имея форму перевернутой воронки, дым и горячие газы находятся в
  прямой контакт с конусообразными стенками дымовой камеры во время горения
  ваши пожары. Коптильная камера представляет собой горячую печь, в которой большая часть креозота
  накапливается, и начинается много пожаров в дымоходах.

• Коптильная полка — А горизонтальная поверхность
  непосредственно за горлом камина, чтобы предотвратить сквозняки.

• Перемычка — А горизонтальная, негорючая
  член, который перекрывает верхнюю часть проема камина.

• Демпфер — Демпфер механический
  устройство, которое открывается и закрывается для регулирования тяги и воздушного потока
  к топке. Заслонка также предотвращает выход тепла из вашего
  дымоход, когда камин не используется.

• Топка — Часть кладки
  камин, в котором сжигается топливо.

• Очаг — Огнестойкая зона
  прямо перед камином.Внутренний или внешний этаж
  камин обычно делают из кирпича, плитки или камня.

• Зольник — Некоторые каменные камины
  будет золоотвал, где золу можно будет собирать и вывозить через
  каминная дверь золоотвала.

• Фундамент — Фундамент
  кирпичного камина часто называют «опорой»
  в некоторых строительных нормах.В кодах будет указано, что фундамент должен
  быть определенной толщины и ширины при правильном армировании.

Знаете ли вы … Вы можете использовать газовые поленья в своем каменном камине?

Камины из каменной кладки дают домовладельцам универсальность
обогрева своего дома удобством и атмосферой газа
бревна, пока камин и дымоход чистые и в надлежащем состоянии
рабочее состояние.Газовые бревна имитируют настоящий дровяной пожар от
натуральные керамические волокна, бетон или огнеупорные бревна до
пылающая кровать из тлеющих углей и яркое танцующее пламя. Газовая горелка для дров
системы могут использовать природный газ или пропан. Природный газ наиболее
широко используется с наборами газовых журналов, однако для некоторых установок может потребоваться
пропан, если нет природного газа. Кладка каминов может
используйте комплекты газовых журналов с вентилированием или без вентиляции.

• Вентилируемый: Комплекты вентилируемого газа имеют
  эффектный узор пламени, но они носят исключительно декоративный характер.Кладка камина
  заслонка должна оставаться открытой при использовании комплекта вентилируемого газа.

• Без вентиляции: Комплекты газового журнала без вентиляции
  предлагают высокую эффективность, но могут быть запрещены в некоторых областях (обязательно
  уточнить у местного официального или домашнего магазина перед
  установка любого агрегата). Газовые журналы без вентиляции предназначены для работы с
  заслонка закрыта.

ГАЗОВЫЕ ШЛАНГИ

Газовые бревна имитируют настоящий дровяной огонь от натурального керамического волокна, бетона или огнеупорных бревен до раскаленного угольного ложа и яркого танцующего пламени.

Купить сейчас

Как сделать каменный камин энергоэффективным

Хотя новые модели каменных каминов уже давно
путь с тех времен, когда они обеспечивали больше атмосферы, чем тепла и более
энергоэффективнее, чем раньше, факт остается фактом: открытая кладка
камин — наименее эффективный дровяной камин.
Несмотря на свою популярность, одна неудача традиционного строительства камина
в том, что примерно 90 процентов тепла от сжигания дров уходит правильно
вверх по дымоходу.Камины из каменной кладки на самом деле доказали свою полезность
потери, так как нагретый воздух выходит из дымохода. Демпфер может
помочь частично решить эту проблему, однако заслонка должна оставаться открытой все
ночь, пока ты спишь, так что даже когда гаснет огонь дров, теплый воздух
все равно будет выходить из дымохода всю ночь. Каминные Камины могут
быть более энергоэффективным с помощью следующих каминных аксессуаров:

ГАЗОВЫЕ ШЛАНГИ

Стеклянные каминные двери всегда следует использовать на открытом фасадном каменном камине.Правильно подогнанная стеклянная дверь поможет закрыть проем камина и обеспечит ценное преимущество в уменьшении выделения дыма. Стеклянные двери каменного камина также предотвратят попадание холодного воздуха в дом через дымоход, а также предотвратят выход теплого воздуха из дымохода, таким образом сохраняя тепло в доме и делая каменный камин более эффективным.

Купить сейчас

ФЕЙЕРБАКИ

Firebacks также предназначены для увеличения эффективности Masonry Fireplace. Дефлекторы изготавливаются из стали или чугуна и имеют размер, пропорциональный размеру камина.Их можно либо поставить на пол очага и просто прислонить к задней стене камина, либо прикрепить к задней стене подпорками, чтобы они не скользили. Firebacks сокращают потери тепла, поглощая тепло от горящего дровами огня и излучая его обратно в комнату, вместо того, чтобы позволить ему уйти.

Купить сейчас

КАМИННАЯ ВСТАВКА

Если в вашем доме уже есть каменный камин, каминная топка — это простой и привлекательный способ вдохнуть в него новую жизнь и превратить его в эффективный, теплый и развлекательный камин.Каминные топки — это особые типы дровяной печи, специально разработанные для размещения в топке существующего камина, куда обычно помещаются поленья. Это позволяет каминной топке использовать дымоход для вывода дыма и других побочных продуктов сгорания.

Купить сейчас

Каменные камины
являются знаком традиции. Они веками использовались в домах для
собирают близких вместе и являются популярными местами сбора в домиках, чтобы
создать тёплый побег от холода.Камины из каменной кладки — популярный фон
как для праздничных торжеств, так и для свадеб и несмотря на свою дороговизну и
наличие множества более дешевых альтернатив продолжает традиция.
Старая популярность и широкий выбор стилей и индивидуальных образов, связанных с
с каменным камином до сих пор востребованы домовладельцами для этого
день. Архитектурная красота и целостность каменного камина требует
внимание и гарантирует, что он станет центром дома для
продолжительность жизни.

Как построить самодельную бочковую печь

Добавить в избранное

Уэйн Робертсон — Многие люди знакомы с дровяными обогревателями, изготовленными из стальных бочек. Это описание того, как сделать самодельную бочковую печь. Были предприняты усилия, чтобы сделать его простым, чтобы вам не потребовались специальные навыки, такие как сварка или ковка. Единственные инструменты, необходимые для изготовления самодельной бочковой печи, — это дрель, лобзик (с ножовкой), рулетка и простые ручные инструменты.

Бочка

Для изготовления самодельной бочковой печи вам понадобится прочная стальная бочка емкостью 55 галлонов с прикрепленными к ней обоими концами. Избегайте сильно заржавевшего ствола и т. Д. С помощью молотка и отвертки вырежьте конец ствола с заглушкой. Это будет пол топки. Гладкий ровный конец будет поверхностью для готовки. После снятия конца обязательно очистите внутреннюю часть, если это необходимо.

Открытие дымовой трубы

Отверстие дымовой трубы должно быть сверху (гладкий конец ствола) и ближе к задней части (там, где находится шов).Установите часть дымохода на верхнюю часть ствола примерно в дюйме от того места, где шов спускается вниз. Карандашом нарисуйте круг в верхней части ствола, используя внутреннюю часть трубы в качестве ориентира. Снимаем трубу. С крышкой от банки или чем-то еще, нарисуйте еще один круг внутри круга печной трубы. Радиус малого круга должен быть примерно на 3/4 дюйма меньше, чем радиус большого круга. Просверлите пилотное отверстие в маленьком круге. Затем с помощью пилы вырежьте маленький кружок и выбросьте его. Затем отметьте и выпилите выступы шириной 1/2 дюйма до большого круга.С помощью плоскогубцев загните эти выступы вверх. Дымовая труба поместится над этими выступами. Позже вы прикрутите трубу к плите двумя L-образными скобами.

Дверь печи

Затем прорежьте два прямоугольных отверстия в передней части ствола на стороне, противоположной шву. Вокруг ствола должно быть два гофрированных кольца, делящих его на три части. Прямоугольник меньшего размера (12 ″ x 8 ″) должен быть вырезан в верхней части. Это будет вход в топку. Прямоугольник большего размера (14 ″ x 10 ″) должен быть вырезан в нижней части.Убедитесь, что кольцо не разрезано, так как оно придает прочность и устойчивость стволу (и печи). Этот прямоугольник большего размера будет дверью. В целях безопасности срежьте острые углы, но не слишком сильно. Сохраните маленький прямоугольник для создания черновика. Не сглаживайте прямоугольники, потому что кривые хорошо подходят.

Примечание. Если вы правша, вы можете расположить дверную ручку с правой стороны, чтобы вы могли открыть дверь левой рукой и бросить дерево правой.

Крепление двери

Вам понадобится старая, изношенная петля для домашней двери.Износ допускает тепловое расширение и сжатие. Обязательно отцентрируйте дверь над проемом, просверлите отверстия и прижмите петлю к стволу и двери. Одна петля — это все, что вам нужно.

Дверная защелка

Дверная защелка состоит из двух L-образных скоб размером 3 ″ x 3 ″. Один будет прикручен к стволу, а другой — к самой двери.

Отрежьте конец одной скобы, чтобы получилась скобка 3 ″ x 1 ″. Затем вырежьте или подпилите выемку примерно на 1/4 дюйма в верхнюю часть однодюймового конца примерно на 1/2 дюйма от изгиба.Этот паз примет скобу, прикрученную к двери, и удерживает дверь закрытой. Согните конец другой скобы, чтобы получилась ручка. Прикрутите обе распорки на место, убедившись, что одна на двери выступает за край двери достаточно, чтобы войти в паз в одном болте этой распорки. Это может потребовать некоторой регулировки, но можно сделать защелку, чтобы дверь плотно удерживалась на месте. Вы можете заменить защелку на другой, если у вас есть идея получше.

Этаж камина

Круглый диск, вырезанный из дна бочки, будет дном топки.Он будет поддерживаться L-образными скобами 3 ″ x 3 ″. Шесть распорок, расположенных равномерно, плюс еще одна у двери, подходят друг другу. Если захочется использовать больше, не помешает. Просверлите отверстия в стволе примерно на дюйм ниже верхнего кольца. Убедитесь, что все они находятся на одинаковом расстоянии от верха, примерно на два дюйма ниже дверного проема. Прикрутите скобы к бокам. Убедитесь, что распорки свисают с пола и их не видно изнутри топки. Установите диск на распорки, просверлите отверстия и закрепите пол болтами.Это намного сложнее, чем кажется, и было бы легче с двумя людьми. По краям будет трещина, которая позже будет залита алюминиевой фольгой.

Проект

Слайд для тяги

Тягу в нижней части двери сделать немного сложно. Отрежьте кусок изогнутого металла от оставшегося от проема дверного проема топки. Он должен быть 2-1 / 2 дюйма в высоту и 9 дюймов в длину. Сделайте вертикальные разметки шириной 1/2 дюйма от конца до конца. Эта задвижка удерживается на месте шестью болтами с квадратным подголовком.У них есть круглый стержень с резьбой, увенчанный квадратом, который увенчан закругленной головкой. Ваш хозяйственный магазин может помочь вам найти их.

Дровяная плита

Просверлите пять отверстий (два вверху, два внизу и одно на левом конце) достаточно большими, чтобы стержень болта мог пройти сквозь них, но недостаточно большими, чтобы сквозь них прошел квадрат. Ползун будет перемещаться вперед и назад в пространстве между дверцей печки и круглой головкой болтов с квадратным подголовком. Установите пять болтов и сдвиньте ползун как можно дальше влево.Затем просверлите отверстие в центре через задвижку и дверь. Размер будет определяться ручкой, которую вы будете использовать. Через это отверстие прикрутите задвижку к двери. Это удержит все на месте, пока вы просверливаете отверстия для воздуха. Затем просверлите три отверстия для воздуха диаметром 3/8 дюйма в чередующихся промежутках 1/2 дюйма. (См. Схему на странице 32.) Просверлите и задвижку, и дверцу одновременно, чтобы все отверстия совпали при открытии тяги. Простые 1/2 ″ пространства будут закрывать отверстия в двери при закрытой тяге.Снимите ползун и просверлите или вырежьте отверстие в дверце, чтобы можно было перемещать винт с ручкой. Установите на место ползун и установите шестой болт с квадратным подголовком на правый конец. Оставьте пространство так, чтобы задвижка закрывала все отверстия в дверце при закрытой тяге. Наконец, прикрепите ручку. Это требует большого количества сверления, но дает отличную тягу воздуха.

Последние штрихи

Когда вы полностью закончите делать самодельную печь-бочку, выведите ее на улицу, набейте дровами и разожгите огромный ревущий костер.Это сожжет всю старую краску снаружи. Это также поможет вам найти любые недостатки или ошибки, которые вы могли совершить, находясь на открытом воздухе.

Краска не является обязательной для вашей самодельной печи-бочки, но два баллона краской для печки сделают ее намного лучше. Рассчитывайте на запах запаха при первом включении плиты и некоторое время после нее.

Трещину в полу топки можно заделать алюминиевой фольгой. Если он будет плотно упакован, он предотвратит выпадение золы, но вскоре весь пол будет засыпан золой.Всегда держите хорошее покрытие из золы, чтобы защитить пол топки.

Если вы планируете оставить печь на одном месте, вы можете выложить изнутри полуобжиговые кирпичи. Если вы планируете использовать его в качестве переносной печи, огневые кирпичи, вероятно, не будут такой хорошей идеей.

Меры предосторожности

Используйте только болты. Не поддавайтесь соблазну сэкономить и использовать шурупы для листового металла — болты будут держаться намного лучше. Просверлите отверстия в L-образных распорках немного большего размера, чтобы в них можно было разместить более крупные и прочные болты.

Используйте две L-образные распорки 2 ″ x 2 ″, чтобы прикрепить трубу печи к верхней части печи. Труба будет проходить через загнутые выступы, но лучше закрепить ее на месте скобами.

Используйте маленькие болты, чтобы прикрепить секции дымохода друг к другу и к колену. Некоторые люди используют заклепки, но болты не оставляют маленьких отверстий.

Всегда устанавливайте самодельную печь-бочку на огнеупорный пол (бетон, кирпич, камень и т. Д.) Или используйте коврик для печи для защиты пола, а также на надлежащем расстоянии от стен и при необходимости используйте огнестойкий барьер.

Как и любой огонь, не подпускайте маленьких детей и приучайте старших уважать его. Самодельная печь-бочка может сильно нагреваться, поэтому будьте осторожны.

Автор демонстрирует свою новую печь. (Очевидно, вам понадобится какой-нибудь огнестойкий материал на стене и полу, когда вы его действительно используете.)

Последние мысли

Эта самодельная бочковая печь достаточно прочна, чтобы ее можно было использовать в течение нескольких лет на постоянной основе. Тем не менее, один человек средней силы может поднять ее на пикап и тащить куда угодно в качестве переносной печки.У этой плиты нет духовки, но вы можете использовать ящичную печь или горшочную духовку наверху.

Стоимость материалов (без бочки) не должна превышать 25-30 долларов (Прим. Ред.: 2004 г.). Были предприняты усилия, чтобы использовать только простые инструменты, базовые навыки и недорогие расходные материалы. Как поселенцы, мы всегда находимся в поисках недорогих строительных технологий, и я желаю вам удачи в постройке вашей первой самодельной бочковой печи.

Если вам нравится строить дровяные кухонные печи, взгляните на эти полезные уроки от Countryside Network: Как построить недорогую уличную печь и планы каменной печи.
