Как сделать стропила на баню из досок: как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками

как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками

Содержание:

Выбираем форму крыши для бани
Определяемся с кровельной конструкцией
Монтируем мауэрлат
Строение каркаса — что нужно установить на баню
Как сделать и поставить стропила

Наличие бани на загородном участке уже давно перестало восприниматься, как что-то необычное: причиной является не только ее выдающиеся оздоровительные свойства, но и современные строительные технологии, позволяющие возвести это деревянное сооружение своими руками. При этом особое внимание следует уделить крыше, через которую происходит большинство теплопотерь.

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься. Для того чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Читайте также: «Как сделать односкатную крышу для бани своими руками – характеристики и правила строительства». Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани. Читайте также: «Как сделать пол в бане в помывочной – правила планирования и монтажа».
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов. Читайте также: «Как утеплить потолок в бане правильно – варианты утепления своими руками».

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Строение каркаса — что нужно установить на баню

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

В состав каркаса входят следующие элементы:

• Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
• Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
• Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
• Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
• Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню. Читайте также: «Как сделать перегородки в бане своими руками – варианты монтажа».

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны. Читайте также: «Как сделать стропильную систему своими руками».

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат. Читайте также: «Как и чем утеплить баню внутри – советы от мастера».

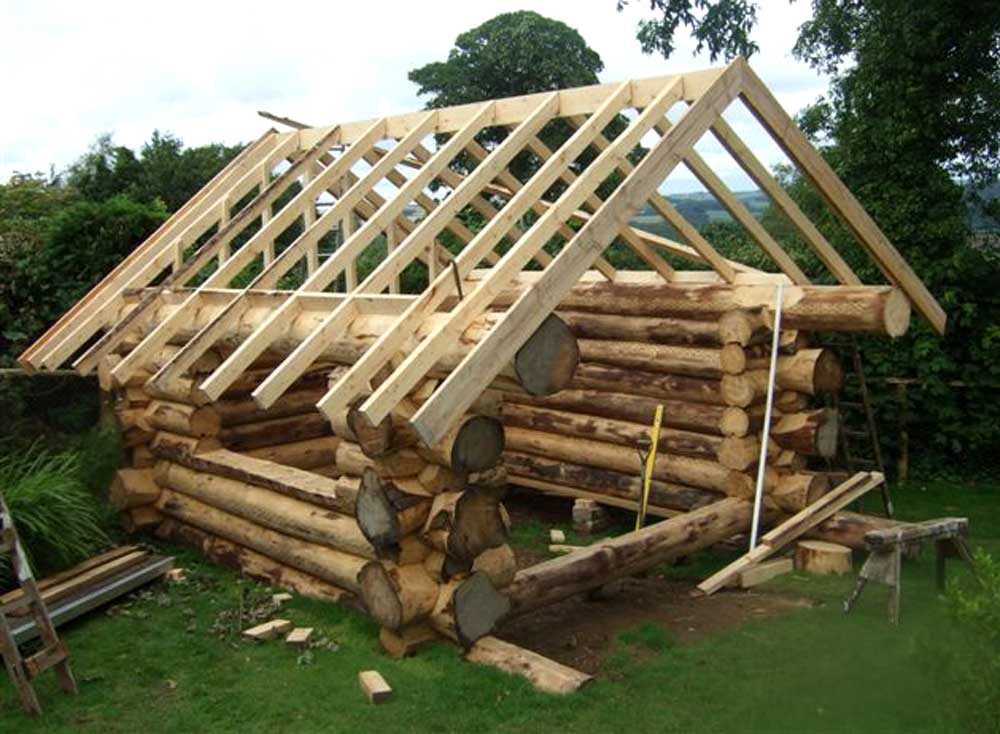

Стропила на баню

Содержание

• Виды крыш для бани
• Опоры для стропил
• Создание односкатной кровли
• Проектировка стропильной системы
• Установка двускатной конструкции
• Заключение

В зависимости от размеров бревенчатой бани крыша может быть односкатной и двухскатной. При этом перед строительством нужно решить, будет ли подкровельное пространство жилым или нет. Чтобы понять, как необходимо установить стропила на баню, стоит рассмотреть особенности разных видов кровли.

Виды крыш для бани

Если создание бани происходит без помощи профессиональных строителей, перед владельцем участка встает вопрос о выборе типа кровли. Такие конструкции разделяются на односкатные и двухскатные.

Первый тип выбирается в случае, если количество денег на строительство бани ограничено. Часто чердак бани используется для хранения различных предметов. К преимуществам такого типа кровли можно отнести высокую скорость возведения и низкая стоимость всей конструкции. Недостатком односкатных крыш являются низкие теплоизоляционные характеристики. Во время строительства конструкции необходимо правильно подобрать угол наклона, чтобы дождевая вода быстро уходила с поверхности.

Создание двухскатной кровли дает возможность создать строение с чердаком, который может быть достаточно большим для сушки веников и хранения множества предметов. Также подкровельное пространство можно превратить в комнату отдыха. Утепление крыши позволяет создать комфортные условия для использования строения в любое время года.

Стоит помнить, что строительство крыши следует начинать сразу же после того, как закончено возведение сруба. Чтобы правильно создать крышу, необходимо ознакомится с основными этапами ее создания и знать, из каких элементов состоит конструкция. Перед началом работ важно создать схему, на которой будут отображены все элементы системы.

Опоры для стропил

В качестве основного строительного материала, из которого можно построить баню, могут выступать:

• кирпичи;
• газобетонные блоки;
• бревна.

Чаще всего используются бревна. При желании можно создать рубленый сруб своими руками из необработанных бревен, но лучшим вариантом является приобретение готового сруба, элементы которого пронумерованы.

Важно! Если бревна не были обработаны, это следует осуществить до того, как сделать конструкцию.

После выбора типа кровли нужно подумать об опоре для стропил. Стропильная система закрепляется либо на мауэрлате, либо на балках перекрытия, которые опираются на верхнюю часть стен. Если строение создается из бруса, закрепление происходит на верхнем венце конструкции.

Мауэрлат представляет собой брус, необходимый для равномерного распределения нагрузки. Во время монтажа мауэрлата необходимо позаботиться о создании надежной гидроизоляции из битумного материала. Если строение является небольшим и крыша не создаст большую нагрузку, можно не создавать железобетонный пояс со шпильками для крепления мауэрлата.

Перед созданием крыши деревянной бани необходимо проверить все элементы верхнего венца строительным уровнем и при необходимости исправить дефекты. Балки перекрытия бани могут укладываться несколькими способами:

• закрепление торцов балок на верхнем венце;
• укладка поверх стен с выходом за их пределы;
• затяжки стропил кровливыступают в роли балок.

Стропильная система кровли бани состоит из множества элементов, таких как ригели, стойки, затяжки, подкосы и перемычки. Благодаря дополнительным элементам можно усилить конструкцию и увеличить ее жесткость. Стоит помнить, что стропила и остальные деревянные элементы кровли изготавливаются непосредственно на строительной площадке.

Создание односкатной кровли

При создании односкатной кровли бани необходимо создать такой угол наклона, при котором на конструкции не будет происходить скопление снега. Он должен быть не меньше 20 градусов. Оптимальным считается угол, равный 35 градусам. Стоит помнить, что при создании бани в снежных районах необходимо делать крышу под углом 45 градусов.

Перепад высоты между опорами кровли создается двумя способами:

• создание стен разной высоты;
• сборка опорной конструкции.

Первый вариант используется в случае, если строение возводится из штучных материалов. Второй подразумевает создание фронтона, зашитого досками. Стоит помнить, что если длина стропил превышает 4,5 м, необходимо установить подпорки для укрепления конструкции. Чтобы кровля была более надежной, необходимо устанавливать стропила с шагом 60 см.

Во время монтажа крыши стропила односкатной конструкции закрепляются верхним и нижним концом на опорном брусе. Чтобы контакт был более надежным, стоит сделать в брусе вырезы.

Проектировка стропильной системы

Проект крыши зависит от площади здания и веса материал, который будет использоваться для защиты кровли от осадков. Также важно учитывать ветровые и снеговые нагрузки на строение. Чаще всего стропила двускатной крыши изготавливаются из обрезной доски сечением 40х150 мм.

Во время расчета размеров всех элементов крыши необходимо учитывать следующие параметры:

1. Высота конька. На кровле с большим уклоном не будет задерживаться снег, но для ее создания потребуется большее количество материала.
2. Оптимальная длина стропил. Напуск на козырек должен быть не менее 30 см. Это необходимо для отвода влаги от стен.
3. Тип крепления балок в коньке. Между собой такие элементы кровли могут соединяться металлической пластиной или деревянным бруском. Также часто используется метод соединения врубкой, при котором соединение происходит при помощи болтов.

Правильно рассчитав параметры будущей кровли можно создать надежную конструкцию, которая будет эксплуатироваться несколько десятков лет без появления деформаций.

Установка двускатной конструкции

Стропильная система описываемого типа кровли подразумевает использование стропил висячего или наслонного типа. Второй вариант выбирается владельцами загородных участков только в случае, если строение имеет большие размеры и построено с внутренними несущими стенами. Крышу с наслонными стропилами можно создать своими руками, не привлекая профессиональных строителей.

Стропила наслонной системы верхними концами закрепляются на коньковом прогоне. Чтобы этот элемент располагался горизонтально, необходимо установить стойки и проверить все части конструкции при помощи строительного уровня.

Сначала происходит установка стоек на стенах. После этого по натянутому шнуру определяется расположение остальных элементов стропильной системы. Наслонные стропила закрепляются на коньковом прогоне при помощи гвоздей.

Важно! Чтобы стропильные ноги не смещались из-за воздействия внешних факторов, необходимо ставить подшивной брус. Для предотвращения бокового смещения используются уголки из металла.

Чтобы сделать каркас кровли, необходимо создать несколько стропильных ферм и собрать их на стенах. Размер кровли зависит от таких параметров, как угол наклона и длина пролета. Чтобы создать висячую систему стропил, нужно соединить стропила попарно в коньке. Часто такое соединение производится при помощи металлических накладок или методом врубки.

Уменьшить распорные нагрузки можно при помощи затяжек и горизонтальных перемычек. Стоит отметить, что во время усадки дома кровля может деформироваться. Чтобы избежать подобных проблем, стоит использовать специальные металлические крепления. Благодаря таким подвижным элементам стропильные ноги получают некую степень свободы и во время искажения конструкция сохраняет свою форму.

В верхней части стропила кровли соединяются при помощи шарнирной металлической пластины. Также часто соединение осуществляется при помощи болтов. Стоит отметить, что повышенная влажность и частое изменение температуры в бане приводят к увеличению интенсивности сжимания и расширения постройки. Важно помнить, что сделанную конструкцию стоит покрыть защитными составами, так как при постоянном воздействии пара дерево будет быстро разрушаться.

Заключение

Перед проведением работ по созданию стропильной системы необходимо выполнить расчеты, чтобы точно определить размеры всех элементов конструкции. Во время создания чертежа необходимо учитывать нагрузку, которую оказывает кровля на баню.

Чтобы понять, как происходит создание стропильной системы, стоит посмотреть представленное видео.

• Строительство туалета на даче своими руками

• Баня из клееного бруса своими руками

• Детский деревянный домик своими руками

• Строим погреб своими руками

Как обрезать стропила крыши — сделай сам

Новое строительство, такое как надстройка или восстановление поврежденной крыши, может потребовать обрезки стропил крыши. Точные измерения и тщательные расчеты необходимы для того, чтобы научиться правильно обрезать стропила крыши. Если у вас нет сильных навыков тригонометрии, вам следует найти онлайн-калькулятор кровли для управления вашими измерениями. Есть несколько приложений для телефона, которые также могут сделать это за вас.

Прежде чем углубляться в указания, полезно знать основные термины, касающиеся стропил крыши. Коньковый срез, также известный как срез по отвесу, представляет собой верхний срез стропил, где доски сходятся на вершине крыши. Вырез «птичий рот» — это надрез на другом конце доски, где стропила упираются в стену. Наконец, хвостовой срез — это угловой срез на нижнем конце стропила.

Как обрезать стропила крыши шаг за шагом

1. Измерьте ширину здания три раза, чтобы убедиться, что вы получили наилучшие измерения.
2. Постарайтесь получить как можно более точное измерение с точностью до 1/8 или 1/16 дюйма.
3. Запишите ширину.
4. Измерьте ширину конькового бруса, к которому будут крепиться все стропила на пике крыши.
5. Вычесть ширину коньковой балки из ширины здания.
6. Разделите результат ширины здания минус ширина конькового бруса на 2.
7. Результат этого вычисления называется RUN.
8. Запишите значение пробега и введите его в раздел вашего кровельного калькулятора, помеченный как пробег.
9. Теперь измерьте расстояние от верха стены до верха крыши и запишите цифру.
10. Сделайте второй замер от коньковой балки до края стены и запишите цифру.
11. Введите обе цифры в формулу УКЛОН кровельного калькулятора. Высота тона будет выражена в виде соотношения, например, 6/12.
12. Используйте функцию ДИАГОНАЛЬ в кровельном калькуляторе, чтобы увидеть результат для длины стропил.
13. Запишите длину диагонали.
14. К рассчитанной длине стропил прибавьте желаемую длину свеса стропил за стеной. Запишите эту цифру.
15. Выберите функцию ПОДЪЕМ на кровельном калькуляторе, чтобы рассчитать высоту коньковой балки.
16. Прикрепите лестничные упоры к каркасному угольнику.
17. Примените числа из коэффициента уклона крыши, чтобы отрегулировать размеры лестницы.
18. Используйте первую цифру отношения шага для вертикального язычка обрамляющего угольника.
19. Переместить горизонтальное тело обрамляющего квадрата на 12.
20. Квадрат каркаса теперь показывает угол резания конькового среза.
21. Поместите язык каркасного квадрата так, чтобы он был обращен к верхней части стропильной доски.
22. Следуйте по краю квадрата, чтобы отметить линию разреза для гребня.
23. Закрепите стропильную доску на козлах и сделайте пилой конек.
24. Закрепите рулетку в верхней части конькового среза.
25. Протяните рулетку вниз по доске и отметьте длину стропила БЕЗ выступа.
26. Поместите язычок обрамляющего угольника (самая короткая сторона) на отметку.
27. Обведите более длинную сторону тела квадрата поперек доски, чтобы отметить срез хвоста.
28. Подойдите к стене, измерьте ее общую ширину и запишите цифру. Обычно это 4 дюйма.
29. Умножьте это значение на 2.
30. Поместите тело каркасного квадрата (самую длинную ногу) на отметку на стропиле.
31. Перемещайте угольник до тех пор, пока линейка на корпусе не пересечет линию разреза хвоста на расстоянии, равном двойной ширине стенки.
32. Проведите вдоль края к метке среза хвоста, чтобы сделать направляющую для среза птичьего рта.
33. Теперь сдвиньте каркасный угольник вниз по стропилу на то количество дюймов, на которое должно свисать стропило.
34. Остановите угольник один раз, когда его линейка пересечет отметку выреза «птичья пасть» по всей длине выступа.
35. Проследите шпунт (самую короткую ногу) для фактического хвостового среза, который создаст нижний конец стропила.
36. Прикрепите доску к козлам и аккуратно вырежьте треугольную выемку, отмеченную для выреза «птичий рот».
37. Вырежьте внешний хвостовой срез там, где линия включает свес стропила.
38. Таким же образом отмерьте и отрежьте все оставшиеся доски стропил.

Инструменты и материалы

• Кровельный калькулятор
• Рулетка
• Ручка и бумага
• Лестничные датчики
• Каркасный квадрат
• Козлы
• С-образные зажимы
• Циркулярная пила

Получите помощь по установке черепицы от PJ Fitzpatrick

Как только вы научитесь резать стропила крыши, вы, возможно, захотите приступить к работе. Установка новых стропил — большая работа. Подумайте о том, чтобы приехать профессиональная бригада кровельщиков и помочь добавить черепицу. PJ Fitzpatrick покрыл черепицей тысячи крыш по всей долине Делавэр. Свяжитесь с нашей кровельной компанией для оценки сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня.
1-877-246-4354

Получить оценку

Стропила и фермы крыши
Armchair Builder :: Блог :: Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как строитель-собственник.

Переключить посты

А А+ А++

Михаил в Google +

Стропила для каркаса крыши

Когда дело доходит до строительства нового дома, что лучше использовать стропила или фермы крыши? Вам может быть интересно, в чем разница между этими двумя. Здесь мы обсудим плюсы и минусы каждого из них. Мы надеемся дать вам некоторые рекомендации относительно того, что лучше подойдет для вашего нового домашнего проекта.

Традиционные стропила

В старые времена все дома строились с традиционными стропилами (см. рисунок выше). Вы знаете, где вы используете размерные пиломатериалы (например, 2 × 8 или 2 × 10) для поддержки крыши. Доска на вершине, к которой крепятся стропила, называется коньковой доской. Горизонтальные элементы, расположенные примерно на полпути вниз, называются галстуками-воротниками. Эти хомуты служат для скрепления стропил и плоскостей крыши.

Постройте свой собственный небольшой дом за 165 тысяч долларов. Нажмите здесь, чтобы узнать подробности.

Стоимость

Так почему же сегодня в новых домах не так часто используют стропила? Это в первую очередь потому, что фермы крыши заменили стропила в большинстве проектов домов, потому что они дешевле. Фермы крыши имеют меньшие деревянные элементы, которые спроектированы так, чтобы обеспечить аналогичную прочность без использования дорогой древесины. На самом деле речь идет об эффективности как с материалами, так и с рабочей силой. Фермы изготавливаются на заводе-изготовителе, который обеспечивает контролируемую среду для получения продукции высочайшего качества. А поскольку многие из этих заводов автоматизированы, они могут построить фермы дешевле, чем установка стропил на месте.

Кровельные фермы

Экономия времени

Установка стропил на стройплощадке занимает гораздо больше времени, чем установка кровельных ферм. Опытные плотники могут установить кровельные фермы в среднем доме в США за день. С другой стороны, установка стропил может занять до недели.

Стропила для открытой конструкции

Одним из основных преимуществ использования стропил сегодня является свободное пространство, которое они создают. Если вы планируете создать сводчатое пространство, стропила помогут вам увеличить открытую площадь. Фермы могут создавать сводчатые потолки, но они не так эффективны при открытии пространства, как традиционные стропила.

Стропила также используются для создания открытой жилой площади. На картинке выше на самом деле будет шкаф в главной спальне над гаражом. Вы можете видеть, как стропила открывают пространство для максимального хранения. Единственная площадь, занимаемая стропилами, — это фактическая глубина каждого элемента. Изоляция будет проходить между стропилами, а гипсокартон будет нанесен непосредственно на лицевую сторону каждого элемента. Опять же, фермы могут создать такое же открытое пространство, но не так эффективно.

Сроки изготовления

Еще одним преимуществом использования стропил над фермами является время выполнения заказа. Стропильные системы крыши требуют проектирования и чертежей. Это может занять несколько недель. Поэтому, если у вас есть проект, который вы не планировали начинать, стропила могут помочь вам быстрее начать работу.

Стропила для небольших проектов

Когда объем работы небольшой, стропила часто бывают единственным выходом. Например, если вы делаете небольшую пристройку к своему дому, возможно, не имеет смысла заниматься созданием дизайна и компоновки стропильной фермы. Гараж — еще один пример небольшого проекта, в котором вы можете просто использовать стропила.

 Удаленные проекты

Иногда имеет смысл использовать стропила в зависимости от местоположения вашего нового проекта дома. Если ваш участок находится на острове или высоко в горах, может быть трудно доставить фермы крыши на строительную площадку из-за их большого размера. В зависимости от конфигурации крыши фермы могут быть достаточно длинными и широкими. Даже средний дом, построенный с фермами крыши, потребует для доставки груза шириной 18 колес.

Качество

Если говорить о качестве, то разницы между стропилами и фермами нет никакой. Если вы не собираетесь использовать открытые стропила, конечный результат будет одинаковым, независимо от того, используете ли вы фермы крыши или стропила. Таким образом, ваше решение использовать один вместо другого действительно сводится к стоимости. Обязательно рассчитайте оба варианта как минимум трем плотникам, трем поставщикам пиломатериалов и трем компаниям по производству ферм.
