Как сделать запил на стропилах: Запил стропил и как правильно сделать запил стропильной ноги

Содержание

Запил стропил и как правильно сделать запил стропильной ноги

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

жесткий;
наслонный;
скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Рекомендуем к прочтению:

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

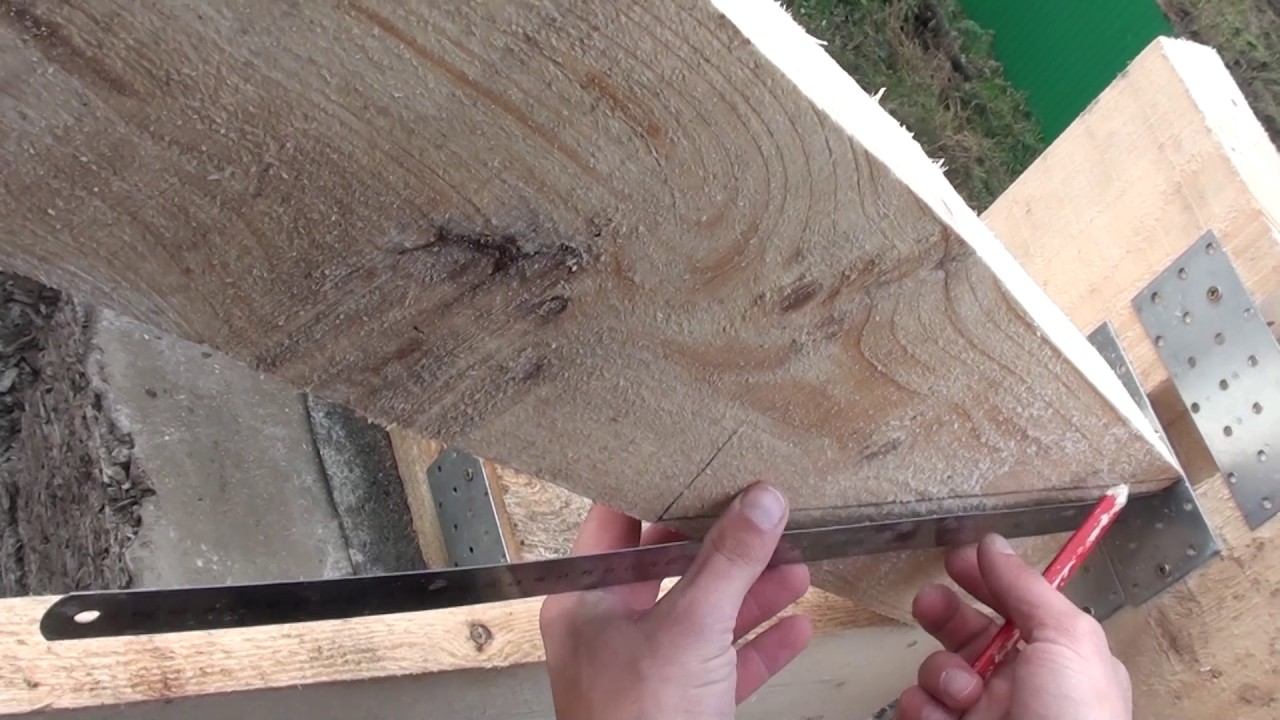

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Рекомендуем к прочтению:

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

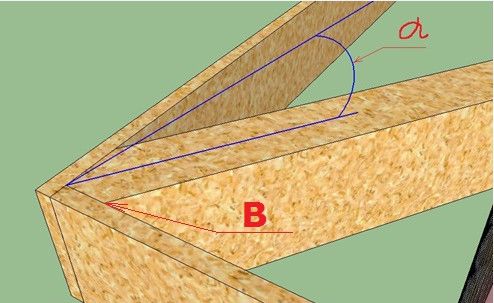

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Как запилить стропила под нужным углом?

Запилить стропила под нужным углом – это расположить их таким образом, чтобы они удерживались надёжно в течение не одного десятилетия в будущем. Угол запиливания стропил не менее важный параметр, как и способ их присоединения, методы сборки чердака и крыши.

Основные правила

Прочность и надёжность крыши – фактор, зависящий не только от правильности запила стропилин. Стоит учесть некоторые правила.

Деревоматериал и стальной крепёж должны обладать высоким качеством. Даже когда запил сделан под верным углом и по штатным расстояниям между гранями, скосами и отметками, от которых отталкивается мастер, сам брус может треснуть и/или прогнуться при штатной нагрузке. Экономия на уровне качества недопустима – стропила являются, наряду с мауэрлатом и подпорками, несущими элементами, на которые ляжет обрешётка, гидроизоляция и кровля. Учитываются также вес крепежа и динамические воздействия (мастера, обслуживающие крышу, и их инструментарий, ветер, дождь, снег, град и многое другое). В идеале стропила рассчитываются под максимальную нагрузку – в неё входит полуметровый слой слежавшегося снега, покрывающего кровельные листы.

Стыковые точки и участки в месте присоединения стропилин к мауэрлату не должны иметь трещин, сколов, размочаливания древесных волокон, сучков.

Приступая к крышным работам, позовите на помощь других людей (например, обратитесь в фирму, одной из специализаций которой являются крышные работы). Замена стропил, обрешётки – серьёзное занятие: даже обладая приспособлениями, облегчающими, к примеру, подъём новых досок и брусьев, владелец один вряд ли справится быстро и оперативно с возложенными на себя работами. Это верно как для односкатной, так и для многоскатной крыши частного дома.

Приняв во внимание эти рекомендации, владелец приступит к кровельным работам – в данном случае запиливанию стропил под нужным углом.

Как правильно запиливать?

Даже когда кровля отличается – вместо черепицы и шифера используется стальной профнастил, металлочерепица или сотовый поликарбонат, основная работа, то есть обустройства мауэрлата, промежуточных несущих опор и стропил, является неизменной по стадийности, технологии и методике исполнения. Для запиливания стропил под нужным углом последовательность расчёта определяется исходными габаритами строения.

В качестве примера – следующие параметры: пусть длина дома равна 480 см, ширина – 240 см (внешние размеры).

Длина стропил вычисляется по теореме Пифагора: катеты – это чердачно-потолочный настил до середины, над которой расположен конёк будущей крыши, и высота подконьковых опор. Гипотенуза – длина стропилины без учёта свешивания нижнего конца за внешний периметр стен.

Для двускатной крыши длина строения делится надвое – в данном случае её половина равна 240 см. С помощью транспортира на чертеже вымеряется нужный угол наклона. Для чётырехскатных крыш используются отдельные чертежи, учитывающие угол боковых скатов: он также вымеряется с помощью всё того же транспортира, а ширина строения также делится надвое – в данном случае это 120 см.

От противоположной черты отмеряется в данном случае 2163 см – после измерения нужного угла. По другую сторону предполагаемого ската проводится противоположная линия ската крыши.

По центру отмеряют 2400 см – и проводят дополнительную сторону. Образуется треугольник, обозначающий скаты крыши.

После вычисления длины стропил брус или доска распиливается согласно чертежу. Перед распиливанием они складываются торцами вниз. Отрезки досок поднимаются наверх. После предварительной их установки производится закрепление по краям при помощи планок. Стропильный угол зарезается определенным образом.

Изготовьте треугольник с углом, под которым запиливаются стропила. Его можно предварительно сделать из алюминиевого или стального тонкостенного профиля.

Установите сбоку стропил этот треугольник – и проведите строительным маркером или карандашом угловой контур, под который запиливаются стропила.

Запилите на мауэрлате угол согласно обведённому контуру.

Повторив последнее действие для всех мест, где устанавливаются стропила, совместите их так, чтобы они вписывались в пропилы по контуру. Соберите и закрепите стропильную систему.

Вырубка посадочного места

Произведя расчёт, недостаточно руководствоваться лишь общими советами. Вторая стадия после подсчёта – вырубка посадочного места. Внизу, на строительной площадке перед самим строением сделать быстро идеальный, высококачественный запил стропилин под определённым углом затруднительно. Причины – от неудобного расположения мауэрлата до недостатка точности при запиле. На практике угол наклона стропил может заметно измениться. Стропилины должны располагаться на одних и тех же линиях. Одинаковый запил выполняется только по шаблону. Однако, когда мауэрлат немного повело в сторону, каждая стропилина пересчитывается индивидуально. Глубина распила не должна оказаться слишком большой – пострадает прочность стропильной системы.

При стыковке стропилин отметьте точки, в которых первые прилегают к мауэрлату, и проведите перпендикулярные уже имеющейся черте прямые. Определитесь с углами вертикальной и горизонтальной направляющих зарубки.

А вот как изготавливается шаблон для стропил.

Приложите заготовку к одной из сторон мауэрлата, не изменяя угол наклона будущей кровли. При этом напротив угла должно оказаться место пересечения только что проведённых прямых.

Отметьте, как располагаются линии получившегося треугольника, и по нему вырежьте шаблон.

После изготовления шаблона проверьте, насколько он точен по сравнению с ожидаемыми линиями запиливаемых стропил. Убедитесь, что мауэрлат прилегает к верхней части стен по всей его длине. Если примыкание нарушилось, то усильте его, где это возможно: отклонения в среднем в 2,5 мм допускаются.

Приложите шаблон к стропилинам и обозначьте размечаемые линии и точки. Запиливание стропилин осуществляется на одной и той же дистанции от коньковой перекладины. Первый надпил проводят поперёк древесных слоёв доски или бруса. Внимательность мастера – залог соблюдения очерченных границ. При полном отсутствии опыта на этой стадии лучше воспользоваться дополнительными инструментами, снижающими брак и исключающими расходы на повторный монтаж.

Второй надпил можно произвести при помощи электропилы, или сделать зарубку топором. Перед зарубкой проверьте, достаточно ли наточен топор – зазубренное остриё может привести к более рваному разрезу и сколам по краям зарубленного канала. Мастер на этом этапе обладает ощутимой физической силой и определённой сноровкой.

Проверьте, чтобы запилы совпали с шаблоном – если имеются расхождения, исправьте их. Стропилина готова к установке на её штатное место. После установки стропилины запиливают и ставят следующую, и так далее.

Подрезка для прямого стыка с мауэрлатом

Соединение впритык – заметно более простой способ, чем вырубка посадочного места. Для обеспечения такого соединения мастер выбирает место подрезания и угол наклона запила. В теории эти действия сводились бы к знаниям из курса геометрии, позволяющим рассчитать требуемый угол. Здесь делаем следующее:

делим дистанцию от конька до края стены на протяжённость стропилины, полученная величина – косинус угла наклона;

вычисляем арккосинус данного значения.

Для переноса полученного угла на стропилину применяем торцовочную пилу или угольник. В отсутствие угольника используем шаблон. Его изготовление сводится к следующему:

на листе фанеры или ДСП наметьте точку на расстоянии 50 см по нижнему краю листа;

вычислите тангенс угла, и рассчитайте произведение этих двух величин.

Все величины в сантиметрах желательно переводить в метры. Вторая сторона прямоугольного треугольника найдена. Разметьте линии и точки на заготовке, получите искомый угол – и вырежьте шаблон. Используя шаблон, запилите и смонтируйте стропилины.

Практический способ не требует обилия предварительных расчётов. Обмеры стропилины размечаются, когда она приложена в необработанном виде к месту её закрепления. Для этого выполните ряд шагов.

Выставьте брус таким образом, чтобы его нижний конец оказался совмещённым с мауэрлатом определённым образом.

Начертите горизонтальную прямую от угла до нижней части стропилины. Убедитесь, что эта часть строго параллельна верхней грани стены. Если стропильный брус или доску поставить на торец (вертикально), то проведённая линия станет диагональной.

Сделайте пропил по линии, установите стропилину. Повторите эти действия для других стропилин. После монтажа стропил устанавливают лобовую доску с обеих сторон дома.

Остаток бруса примените как шаблон – его место спила должно быть ровным.

Можно ли крепить без запилов?

Фиксация стропил без предварительного запила производится жёстким или скользящим способом. Скользящий способ даёт одному из концов стропильной системы определённую степень свободы. Жёсткий – предусматривает полное закрепление стропил без каких-либо возможностей температурных сдвигов.

Скользящее крепление стропил к остальной части основы крыши производится также открытым и закрытым способами. Закрытый метод предусматривает использование уголка с проушиной в виде щели. Уголок закрепляют на мауэрлате, а в щель заводится стальная комплектующая с отверстиями. С помощью этих отверстий уголок закрепляется на стропилине. Она может смещаться, избавляя стену от деформации.

Открытый метод – когда деталь в проушину не заводится. Уголок закрепляется на мауэрлате, и его верхняя часть гнётся вниз – под соединение.

У жёсткого крепления стропилин несколько способов. На одно- или многоскатной крыше стропилины закрепляются уголками или LK-деталями. Детали LK подходят под любой размер стропилины, сделаны они из 3-миллиметровой стали, что позволяет жёстко прихватить элементы крыши. Для беззапильного соединения используются уголки, отличающиеся от применяемых в составе запильных – отбортовки рассчитаны под более мощные саморезы, большее их количество.

Беззапильный узел используется также при полном отсутствии мауэрлата – вместо него используются балки перекрытия. Количество парных стропил двускатной крыши равно числу этих балок. Способ этот хорош для полностью деревянных построек, возведённых из бревна или бруса.

О том, как запилить стропила под нужным углом, смотрите в следующем видео.

Как сделать запил в стропиле. Как запиливать стропила двухскатной крыши? Особенности монтажа стропильной системы деревянного дома

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

В этой статье

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

Простая;
Асимметричная;
Ломанная.

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Для возведения необходимо выбирать оптимальное сечение бруса. Стропила в таком случае не прогибаются, а распорки и подпорки можно устанавливать где угодно.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади.
Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Нагрузку на стропильную систему;
Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Другие особые нагрузки учитываются в местностях с вероятностью возникновения штормового ветра, землетрясения, торнадо. Для наших широт этот показатель не учитывается.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

жесткий;
наслонный;
скользящий.

Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Вырубка посадочного места

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2-3 миллиметра допустимы.

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Подрезка для прямого стыка с мауэрлатом

Чтобы крыша служила максимально долго и в полной мере выполняла все возлагаемые на нее обязанности, нужно, помимо всего прочего, правильно собрать стропильную систему. Это можно сделать своими руками. Однако перед началом основного этапа работы необходимо определиться с типом кровли и самой системы стропил, подобрать подходящий и качественный материал, а также составить план, в соответствии с которым будет возводиться стропильная система.

Тип системы зависит от формы кровли дома. На этапе проектирования должны в целом учитываться особенности всей системы и конструкция кровли в частности. После подготовки и закрепления отдельных элементов монтируется непосредственно стропильная система. Данная работа предполагает выполнение множества технологических этапов. Делая все по инструкции, вы не встретитесь ни с какими существенными проблемами, и готовая стропильная система для кровли вашего дома будет максимально качественной.

Составление проекта стропильной системы

При составлении проекта необходимо учитывать тип кровли дома. Для кровли каждого отдельного типа подготавливается индивидуальная стропильная система. К примеру, система стропил для мансардной кровли будет абсолютно не такой, как система для вальмовой крыши. Поэтому при самостоятельном выполнении работ необходимо обязательно учитывать данные факторы.

Однако существует ряд требований, которые являются универсальными для кровли любого типа. Проектируя стропильную систему и непосредственно крышу, учитывайте следующие важные моменты:

Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.
Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Стропильная система должна собираться из качественной и прочной древесины. Важно, чтобы заготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые брусья. Смола — это природный антисептик, так что древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.

В случае если кровля вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков. При выборе материала для ендовых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из главных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут давать течь.

Подготовка бруса перед работой

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

Топор.
Молоток.
Бензопила или ножовка для дерева.
Измерительная рулетка.
Строительный уровень.
Электрическая дрель.
Металлические скобы от 20 см.
Гвозди длиной 8-20 см.
Гвоздодер.
Карандаш.

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Основные элементы

Для остова двускатной кровли необходимы следующие элементы:

Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
Затяжки – перекладины из досок, соединяющие стропильную ногу.
Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

На размеры бруса, используемого для стропил, оказывают влияние:

величина пролета;
воздействие климатических особенностей;
угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

21.02.2017

1 Комментарий

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание!
Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

рулетки, разной длины 5, 10, 20 метров;
маркеры, карандаши;
шнур, для натяжки;
молотки, разных назначений, гвоздодер;
ножницы, для раскроя;
кровельный нож;
шпатель;
скотч;
ножовки, электропила, электродрель с различными сверлами и насадками;
шуруповёрт с насадками;
разметки, уровни горизонтальный и вертикальный;
рейки, линейки;
пена монтажная;
страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы — 14 гр.;
ондулин — 6 гр.;
профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA
. Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

Мауэрлат.
Лежни.
Стойки.
Стропила.
Подкосы.
Затяжки.
Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

крепиться к стене через армированный железобетонный пояс со шпильками;
шпильки вставляются в кладку;
простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

Произвести монтаж лежня, при насланных стропилах.
Разметить шаг установки стропильных ног.
Заготовить по размеру стойки.
Установить их, если есть необходимость раскрепить распорками.
Уложить прогон. Проверить геометрию. Установить крепеж.
Примерить первую стропильную ногу, разметить места подрезки.
Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
Устанавливают накладки, деревянные или металлические.
При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

схемы и способы крепления стропил

Рейтинг автора

Автор статьи

Руководитель фирмы по монтажу кровли

Написано статей

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
Сквозные болты или шпильки + опорный брус под укос стропилины.
Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Стропильная система своими руками: Пошаговая инструкция по возведению

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
Балки перекрытия верхнего этажа;
Стойки и опоры;
Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.
Схема соединения мауэрлата со стропильной ногой
Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.
Руководство по креплению стропильной ноги к мауэрлату
После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.
Крепление стропил
Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.
Технология выполнения висячих стропил
Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.
Способы крепления стропил к затяжкам

Технология выполнения вальмовых диагональных стропил

Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

пошаговая инструкция в фото и видео

Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши , которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.

Из чего состоит

Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри. Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.

Стропильная система состоит с нескольких составляющих:

Мауэрлат
– брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
Конёк
– балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.
Стропильные ноги
– брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены. В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.
Свес
– выступающая от стены на 400 мм часть конструкции для создания отвода от стен дождевой или талой воды.
Лежень
– балка сечением в 100-150 мм, которая находится на уровне мауэрлата параллельно коньку для создания дополнительной поддержки веса, передающегося на него со стоек крыши.
Подкосы
– затяжки для формирования прочной конструкции при больших пролётах.
Кобылки
– доски, которые устанавливают в качестве продолжения балок стропил для образования ската крыши в случае коротких стропильных ног.
Стойки
– брус сечением 100–150 мм находящийся в вертикальном положении между внутренними стенами или лежнем и местом соединения конька со стропильными ногами, для передачи и распределения всей массы конструкции.
Затяжка
– нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения разъезда в стороны всей конструкции.
Обрешетка
– доски или брусья для укрепления стропильной системы и установки кровельного пирога.

В зависимости от наличия или отсутствия некоторых элементов конструкции различают два вида стропильных систем — это висячие и наслонные стропила, а также их комбинация.

Висячие стропила
— устанавливают при высоте наружных стен менее 10 метров с приличной толщиной и с отсутствием внутренних стен-перегородок. Такого рода конструкцию следует дополнять затяжкой у основания стропил.
Наслонные стропила —
устанавливают при высоте наружных стен более 10 метров с наличием внутренних столбчатых опор, на которые размещают лежень или опорную балку.

Когда выбрали тип стропильной системы, можно переходить к расчётам.

Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

Находим площадь одного ската крыши:

Площадь ската = Длина ската, умноженная на ширину ската

При этом:

Ширина ската = Длина стены + Длина выступа, умноженная на 2

Высота ската в этом случае равна длине стропил.

Количество стропил будет рассчитываться по формуле:

Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

Теперь рассчитываем допустимую нагрузку:

Вес кровли равен сумме веса всех слоев кровли на 1 м. кв.
Еще необходимо прибавить 10% от полученной цифры.

К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

Монтаж

В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.

На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.

Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000-Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.

Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.

После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

Видео

Внешний вид дома и срок его службы напрямую зависят от того, как крыша защищает перекрытие, насколько хорошо она будет отводить воду от цоколя и от стен. В нашей статье мы расскажем о том, как сделать стропила на дом, учитывая все советы бывалых мастеров и исключая самые распространенные ошибки.

Несмотря на то, что существует много видов крыш, в индивидуальном загородном строительстве наибольшее распространение получили два вида: односкатные и двускатных крыши.

Односкатная крыша имеет самую простую конструкцию, которую под силу освоить даже человеку, далекому от строительства. Но такие крыши в основном применяют при строительстве вспомогательных и хозяйственных построек.

Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крыши. Несмотря на некоторые сложности конструкции, такую крышу вполне можно возвести и самостоятельно, если прислушаться к советам мастеров и выполнять все пошагово, не спеша, по предварительному плану-проекту.

Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемкие. Обустройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши – самые надежные, они устоят даже при особо сильных ветровых нагрузках.

Четырехскатная (шатровая) крыша применяется для квадратных зданий. По сути. Она является разновидностью вальмой крыши.

Из всех вышеперечисленных крыш самая сложная – крестовая. Она имеет сложные конструктивные элементы – разжелобки (ендовы). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.

Это очень трудоемкая работа, не терпящая спешки и неаккуратности. В этих местах обычно скапливается снег и от того, насколько будет грамотно выполнена данная конструктивная часть, зависит качество кровли и ее надежность.

Каждая из вышеперечисленных видов крыш состоит из двух главных элементов: кровли и . Кровля является ограждающей частью конструкции крыши, стропила – ее несущей частью.

Основные виды стропил

Перед тем как делать стропила, нужно выяснить их конструктивные особенности и определиться с вариантом их обустройства.

В кровельном строительстве различают два вида стропил:

Висячие.
Наслонные

Висячие – наклонно установленные балки на опоры с разной высотой. В качестве опоры зачастую выступают наружные стены дома (односкатная крыша) или наружные и внутренние стены одновременно (крыша двускатная).

Совсем не обязательно закреплять в одной плоскости крыши стропильные ноги противоположнее скатов. Их можно уложить попеременно на коньковый прогон.

Такое попеременное соединение стропил в коньке позволяет обустроить строительную ферму. Для этого нужно все элементы висячих стропил связать между собой в жесткую единую конструкцию.

Важно знать: стропильную ферму нужно установить на крайние две опоры. Таким образом, из-за отсутствия внутренней опоры, стропильные ноги будут упираться одна в другую в коньковом соединении, создавая горизонтальное довольно сильное давление. Если неправильно рассчитать распределение нагрузки, то распор, передаваясь на стены, способен даже их опрокинуть.

Для того чтобы исключить такую ошибку, специалисты советуют сделать пояс-затяжку внизу у стропильной фермы. Его основная миссия – погасить возникающий распор.

Какие типы стропильных систем предпочтительнее при строительстве загородного дома?

Однозначного ответа на это вопрос быть не может. Все зависит от конструкции дома, предполагаемой нагрузки на кровлю и выбора кровельного материала. Так, наслонные имеют простое устройство, для их сборки не нужны сложные приспособления и механизмы.

Напротив, висячие стропила можно даже собрать на земле, но для их установки на место потребуется дополнительная техника (например, автомобильный кран).

Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависят дальнейшие работы.

Так, важно знать: нужно сделать дощатый настил на чердачном перекрытии. А для того, чтобы детали прикрепить временно, потребуются вспомогательные расшивки и раскосы, выполненные из досок.

Материалы для стропил и их соединения

Стропила изготавливают из брусьев или досок. Для этого обычно используют древесину хвойных пород. Толщина доски должна быть не менее 40-60 мм.

Причем все деревянные конструкции не должны иметь изъянов виде сучков и трещин, хорошо просушенные. Так как бревна имеют большой вес, то многие кровельщики не советуют их применять.

А вот стропила из досок удобно монтировать и они имеют небольшой вес. Работать с таким материалом можно даже самостоятельно, не прибегая к помощи специалистов.

Важно: для соединения стоек стропильной системы с лежнем или прогоном, рекомендуем применять врубки.

Существует три варианта сборки стропильной системы:

Со стойками
С подкосами.
Со стойками и подкосами одновременно.

Рассмотрим, как правильно сделать стропила. В зависимости от величины пролета между наружными стенами нужно использовать:

доски для стоек и стропил использовать;
брус 10х10 см – для оформления конькового прогона;
мауэрлат и лежень можно изготовить из бревен, отесав их на два канта или же из такого же бруса (10х10мм).

Оформляя коньковый узел важно к прогону и к мауэрлату прибить с помощью больших гвоздей специальные хомуты, выполненные из стальной полосы.

Можно обойтись и без стальных хомутов, но тогда придется применить скрутки из толстой проволоки (с диаметром6 мм).

Как сделать правильно стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают непрерывный мауэрлат.

Для того чтобы его надежно закрепить, рекомендуем поставить отрезок бруса или бревна (около 50 см) под каждую стропильную ногу. А затем при помощи хомутов закрепить к металлическим крюкам, их нужно предварительно установить ниже мауэрлата на 30 см.

Как правильно делать стропила в брусчатых или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.

Закрепляют при помощи хомутов, которые прибивают ко второму венцу. Стропильную дощатую ферму можно обустроить с пролетами (6-8 см) или при помощи ригеля.

Обустраиваем конструктивные элементы ферты так:

Одинарную затяжку с помощью досок, толщина которых, как и на стропилах.
Для двойной затяжки можно использовать доски чуть тоньше (более40 мм).
Для накладок и ригеля применяйте доски с толщиной30 мм.

Разберемся в не менее важном вопросе: как правильно собрать стропила, обеспечив жесткость крыши в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то этого вполне достаточно для продольного направления.

А вот, для того чтобы крыша смогла противостоять ветровым нагрузкам, необходимо в поперечном направлении установить пару диагональных связей, причем в каждом ее скате.

Небольшой совет: диагональные связи можно обустроить при помощи доски толщиной 30-40 мм. Для наслонных стропил под коньком и между двумя стоками-соседями рекомендуем установить раскосы. Однако в том случае, если Вы планируете по обрешетке делать диагональный (косой) настил, то раскосы можно и не делать.

Определяем необходимое сечение стропил

Несколько факторов, от которых зависит сечение стропил:

От предполагаемой на них нагрузки (от веса будущей кровли и снежной шапки).
От того, какие размеры пролета.
От угла установки и шага стропил (т.е. от уклона кровли).

Для средней полосы России предпочтительнее устанавливать двускатную крышу, уклон которой 30 градусов и больше, с шагом стропил не менее 120 см.

Рассмотрим зависимость сечения стропил от длины стропильной ноги:

Так, с шагом 300 см, для стропил можно использовать доски с сечением 8х14; 6х14; 4х18 см или брусья с сечением 10х12 см.
Для шага 400 см можно применять доски с сечением 8х18; 6х20 см или брусья с сечением 10х16 см.
Для шага 500 см можно применять доски с сечением 8х22 см или брусья с сечением 10х20 см.
В тех конструкциях, где применялись подкосы, высоту доски или бруса можно немножко уменьшить.

Теперь, когда Вы узнали, как собрать правильно стропила, можно смело приступать к работе. Чтобы было удобнее поднимать и перемещать деревянные конструкции, позовите на помощь друга.

После того, как стропила будут установлены, нужно заняться кровлей. Такую работу старайтесь спланировать и провести максимально быстро, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.

Выбирать кровельное покрытие нужно с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли зависит и от материальных возможностей не только при первоначальной установке покрытия, но и при последующей его эксплуатации.

Важно учесть: чем круче угол наклона кровли, тем больше денег потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время, крутые кровли намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и прослужат без ремонта тоже намного дольше.

Несмотря на то, что в настоящее время рынок кровельных материалов радует разнообразием и огромным выбором. Все же универсального кровельного материала пока еще не изобрели.

Такого, чтобы он и стоил недорого, и подходил для самых разных погодных и климатических условий, был легким и долговечным.

Система стропил —
это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным
, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее
сборки.

вполне возможно
изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного
советчика, браться самому опасно — лучше
доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки
решено попробовать свои силы, то подойти к всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Для того чтобы
вся системы крыши дома прослужила долгую службу, для изготовления ее
элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород —
легкая
по весу, что благоприятно для всей постройки дома, так как тяжелая
стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще
одним плюсом хвойного материала для строительства основы под кровлю является высокий процент см
олистости в его структуре, а значит
—
повышенная способность противостоять атмосферной влаге.

Для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной
, что исключит риск ее
деформации в конструкции.
Влажность древесины должна составлять не более 2—
2,5%.
Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
При возведении наслонной
системы подойдет
и второй сорт материала.
Для подпорных элементов —
стоек и подкосов, можно использовать и третий сорт др
евесины, однако, стараясь выбирать при этом сырье
, на котором минимальное количество сучков.
Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном
регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1
кв
.м
. крыши в 180÷200 кг.
Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее
уклона.
Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым
подвергается вся система крыши —
они также учитываются при выборе параметров стропил и монтаже конструкции.

Временные нагрузки —
это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.

это вес кровельных, утеплительных и изоляционных материалов.

К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная
стропильная система имеет форму треугольника и предназначена для обустройства . Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном
расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает
лучшую жесткость
и надежность
конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила —
одна треугольная секция, включающая в себя:

Две стропильные ноги, соединенные
на коньковом брусе, или без его применения, непосредственно одна к другой.
Подкосы или подстропильные ноги —
это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее
. Они упираются в лежень и закрепляются к нему.
Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
Ригель —
это доска, которая скрепляет две стропильных ноги.
Схватка —
это два ригеля, закрепленных
с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель —
дает
жесткость
конструкции.
Бабки
—
это вертикальный брусок, который является подпорным
и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек
. Эту деталь применяют в висячих системах стропил.
Прогон —
им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
Затяжки —
это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
– мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем —
это наслонная
, висячая и комбинированная, т.е
. включающая в себя элементы как
одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный
на несущих стенах.

Так как на такую систему выпадает большая , которая передается
на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете
до 6 метров. Если же пролет
больше, то ее
приподнимают выше по стропильной ноге, а в нижней части замыкают т
реугольник еще
и балкой
перекрытия.
Бабка, подпирающая конек
, устанавливается обязательно, если пролет
между несущими стенами составляет больше восьми метров.
Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
Подмога, которая усиливает стропильную ногу.
Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная
система

Наслонная
система более устойчивая и надежная
, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает
возможность сделать в чердачном помещении дополнительную комнату.

При при
нятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности
установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет
, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно
закреплен
к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения
могут дать небольшую усадку, то нижние части стропил
крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять
нужное положение, не принеся вреда ни стенам, ни всей
стропильной
системе.

Видео: устройство стропильной системы двускатной крыши

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее
монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид
, и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

Первые стропила подгоняются и жестко
скрепляются непосредственно на высоте, чтобы не совершить
ошибок в креплениях и в выборках для установки на .
Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные
крепления.
Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е
. сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен —
это будет основанием или гипотенузой будущего треугольника.
Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины
равностороннего треугольника.
Затем, выкладываются и закрепляются стороны — катеты
треугольника, они же стропильные ноги.

Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

По первой паре, взяв ее
за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
Далее, поднимаются на стены два треугольника, которые устанавливают в начале
и конце будущей . Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость
и надежность
конструкции, элементами системы.
Далее, поднимаются и устанавливаются остальные стропильные пары.
При необходимости, их связывают между собой прогонами и лежнями.
Устанавливая систему стропил, все ее
элементы закрепляются временно, так как возможно
позже придется
какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости —
скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

После того, как
система в основном установлена, стропила могут «кобылками» на свесах —
это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
Следующим этапом работы идет
устройство обрешетки
сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом
технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Односкатные
системы

Принято считать, что односкатную
систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую
комнату, если правильно рассчитать уклон конструкции.

Односкатную
систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной
—
его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все
равно необходимо для жесткости
установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона , нужно опираться на следующие факторы:

Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
Вес кровельного покрытия, которым планируется застелить стропильную систему.
Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного
варианта производится на месте, т.е
. на высоте, так как опорами для стропил служат фронтонная и задняя стенка
строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед
с фронтальной или задней стороны дома. Это делают для того, чтобы устроить
под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить
под д
вускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется
обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки —
они же выполнят
функции обрешетки
, на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые
спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые
будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома —
более сложная, чем обычная двускатная, но ее
преимущество в том, что жилая площадь, которая получается в результате ее
монтажа, будет гораздо больше, а потолок —
выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали —
это самый распространенный
вариант их установки.

Верхнее закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной
системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50—
60 см друг
от друга
. Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная
, гораздо больше значительная, чем при устройстве двухскатной
крыши.

Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных
обвязками сверху, а снизу —
балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота
определяет высоту
комнаты.

Начало монтажа — установка двух рядов стоек

Этот каркас определит размещение остальных элементов системы.
Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения
в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки
и балку
перекрытия
, таким образом, получаются треугольники, в которых стойка
и балка
перекрытия
образуют прямой угол.
Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия , они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на
первом рисунке в этом разделе.
Далее, балки перекрытия связываются между собойгоризонтальной рейкой, которая набивается сверху них, посередине конструкции.
Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
Иногда для жесткости
конструкции между коньком и балкой
перекрытия устанавливают поддерживающую бабку.

Делается обрешетка
фронтонных стен с проемами
для окон. Если вход в будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем
для двери.

Далее, если
это необходимо, вся стропильная система обшивается обрешеткой
или же фанерой, если
в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем не
просто

, и в одиночку с этой работой не справиться —
потребуется, как минимум
, два помощника. Желательно, чтобы хотя бы
один из приглашённых мастеров обладал определенным
опытом в данной сфере строительства.

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие.
Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные.
Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
Выдолбим в бревнах гнезда согласно разметке.
Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
Изготовим стойку и две накладки для ее крепления к стропилине.
Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

Отмечаем по факту ширину кобылки на перепуске.
Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
Переносим угольник в эту точку. Проводим линию, параллельную первой.
Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропил: как сделать и укладывать стропила для крыши своими руками

Разбираемся как производится установка стропил. Обзор технологиий, которые нужно соблюдать желающим правильно сделать стропила для крыши своими руками.

Cтропила своими руками и установка их на крышу

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

Сооружение стропил своими руками и процесс установки их на крышу своего дома

Стропильная система — скелет крыши. Чтобы он не рассыпался, надо соблюсти элементарные правила изготовления древесины для стропил и уметь правильно их собрать и

Составление проекта стропильной системы

Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.
Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Подготовка бруса перед работой

Топор.
Молоток.
Бензопила или ножовка для дерева.
Измерительная рулетка.
Строительный уровень.
Электрическая дрель.
Металлические скобы от 20 см.
Гвозди длиной 8-20 см.
Гвоздодер.
Карандаш.

Пошаговая инструкция по установке стропил

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

Крепление стропил к мауэрлату — как крепить стропильныую ногу, узлы опирания, способы соединения

Приветствую всех! Сегодня речь пойдет о таком важном элементе кровельной системы как сочленение стропил с мауэрлатом. Но начнем, пожалуй, с краткого определения.

Мауэрлатом называют массивный брус или бревно, смонтированный поверх несущих стен здания. При изготовлении металлической кровли в этом качестве может выступать швеллер или двутавр.

Это своего рода «фундамент» крыши, ее основная опорная часть (а в варианте висячих стропил единственная) поэтому соединение стропил с мауэрлатом считается самым важным элементом кровельного каркаса. В деревянном доме в качестве мауэрлата используется верхний венец бревен или брусьев.

Общие рекомендации по креплению стропил

Перед тем как крепить стропила к мауэрлату, надо убедиться, что монтаж последнего выполнен правильно и надежно. Затем следует определить наиболее подходящий вид опорного узла, рассчитать, сколько и какого крепежа потребуется.

При монтаже стропил необходимо помнить не только о прочности креплений, но и о контроле за размещением верхнего края стропил в одной плоскости, чтобы крыша не пошла “волнами”.

Виды опорных узлов

Под опорным узлом понимается место соединения стропильной ноги с мауэрлатом. Существуют разные способы крепления стропил к мауэрлату.
По типу соединения:

жесткий – стропильная нога намертво фиксируется к брусу;
скользящий, при котором стропильная нога обладает определенной степенью свободы перемещения вдоль своей продольной оси.

По типу упора:

врубка;
нашивка упорного бруска.

Соединение мауэрлата и стропила методом запила

По наличию запилов на стропильной ноге или мауэрлате:

с запилом;
без запила.

Какой именно узел опирания стропил подойдет в том или ином случае, зависит от типа дома, наклона крыши, ширины стропил, предполагаемых нагрузок и других параметров. Для лучшего понимания рекомендуем ознакомиться с видео по узлам опирания стропил:

Жесткое крепление стропил

Для жесткого типа соединений используются следующие виды креплений:

Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
- Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
- Уголок KM, его основное отличие – большая ширина;
- Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.
Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.
Иллюстрация крепления стропил с помощью скоб
Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.
Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

Брусок может упираться как во внутреннюю вертикальную плоскость мауэрлата, так и в верхнюю горизонтальную. В первом случае, чтобы ребро мауэрлата не мешало посадке стропила, потребуется угловой запил. Во втором случае соприкосновения стропильной ноги с мауэрлатом не происходит, поэтому запил не нужен – этот момент проиллюстрирован на фото.

Роль упора также может играть кусок доски, пришитый с одной или обеих сторон стропила и выступающий за нижнюю плоскость стропильной ноги. Другой вариант – врезать доску в поперечный паз в стропильной ноге таким образом, чтобы она упиралась широкой боковой плоскостью в мауэрлат (пример показан на фото ниже).

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

Скользящий метод крепления стропил

Установка стропил на мауэрлат должна учитывать перекос, который возникает при естественной усадке бревенчатого или брусового дома. Скользящий метод дает стропильной ноге возможность двигаться вдоль продольной оси и помогает компенсировать изменение положения стропил (в случае жесткой фиксации грозящее деформацией стен и крыши, а в некоторых ситуациях даже обрушением потолка).

Виды скользящих креплений

Встречается несколько видов скользящих креплений (другое название – салазки, ползуны, скользячка):

Съемный. Состоит из направляющей пластины и уголка. Конец одной из сторон уголка загнут в плоский крючок.
Закрытый. Отличается от предыдущего вида тем, что вместо крючка на одной из сторон уголка находится плоская проушина.
С прорезью. Представляет собой уголок с продольной прорезью, идущей вдоль одной из сторон.

Как производится крепление стропил

При монтаже закрытых и съемных креплений сначала к мауэрлату прикручивается уголок, затем направляющая пластина продевается в крючок или проушину и выполняется крепление к стропильной ноге параллельно ее наклону.

Если мауэрлат имеет форму бруса, уголок можно закрепить как на горизонтальную поверхность мауэрлата, так и на верхний внешний угол, предварительно стесав его в плоскость.

На бревне самая подходящая точка для крепления уголка располагается напротив точки соприкосновения стропила с мауэрлатом, то есть уголок монтируется под прямым углом к направляющей пластине. Крючок съемного крепления после установки можно при необходимости отогнуть и поднять стропило вверх.

Уголок с прорезью крепится сплошной стороной к стропилу параллельно наклону, а сторона с продольной прорезью фиксируется саморезом с напрессованной шайбой на мауэрлате.

Не рекомендуется прикручивать саморез вплотную к уголку, поскольку при малейшем отклонении от параллели при движении стропильной ноги саморез будет вытягиваться из гнезда.

Для обеспечения максимального хода все скользящие крепления должны устанавливаться в самое крайнее положение. В мауэрлате необходимо выполнить поперечный пропил для стропильной ноги. Назначение пропила:

увеличивается площадь контакта, поэтому не происходит разноуровневого опускания стропильных ног из-за неравномерного истирания опорного угла мауэрлата;
стропило жестко фиксируется по горизонтали.

Видео: крепление скользящего крепления к стропилу

Несколько общих практических советов

Нагрузки на узлы опирания стропил настолько велики, что экономия в данном случае неуместна, поэтому весь применяемый крепеж обязательно должен быть очень хорошего качества и с антикоррозионным покрытием.
Гвозди надо брать ершенные, с поперечными насечками – они более надежно сидят в дереве. Болты необходимо устанавливать в комплекте с шайбами, чтобы предотвратить утягивание головки или гайки в древесину, так как это ведет к ослаблению узла крепления.
Скользящие крепления, пластины и уголки устанавливаются с обеих сторон стропила. Иногда строители устанавливают по два уголка с каждой стороны – один на горизонтальной плоскости мауэрлата и один на внешней вертикальной. Для подстраховки следует сочетать разные способы фиксации.
Типичной ошибкой является полное игнорирование необходимости монтажа скользячки при скользящем методе крепления стропил.
В опорных узлах не должны попадаться сучковатые места, ослабляющие надежность крепления. Хорошие результаты по соблюдению данной рекомендации даст отказ от использования для стропильного каркаса низкосортной сучковатой древесины.
Особое внимание следует обратить на грамотное проведение расчетов, точную разметку с помощью шаблонов и аккуратное внимательное выполнение запилов и врубок, так как правильно сделанный вырез обеспечит плотное прилегание деревянных конструкций и ровную плоскость крыши без использования подкладок. Как сделать расчет запилов и врубок – смотрит на видео:
Применение подкладок крайне нежелательно из-за их постепенной деформации, чреватой нарушением геометрии кровли, потерей герметичности кровельного покрытия и неверным распределением нагрузок.
Запилы и врубки необходимо выполнять только в стропильной ноге, чтобы не ослаблять прочность мауэрлата. Исключение составляет скользящий метод крепления. Запиливание элементов каркаса допускается не более чем на одну треть ширины или толщины, при конструктивной невозможности выполнения данного условия нужно использовать кобылку.

Когда и почему нельзя устанавливать стропила на мауэрлат

Если углы наклона скатов отличаются (например, при устройстве вальмовой крыши или эркера), то концы стропил при равной длине будут находиться на разной высоте. Если же выровнять их по высоте, то концы окажутся на разном расстоянии от стен, то есть ширина карниза у стен будет отличаться. В этом случае вместо мауэрлата нужно использовать схему опирания стропил на балки перекрытия.

Аналогичным образом придется действовать при неудовлетворительном состоянии верхней части стены, так как под воздействием распорных нагрузок может произойти ее обрушение. Другой возможный вариант – сделать перекладку или укрепление верхних рядов, но это дорого и долго, что опять же возвращает нас к варианту с креплением в балку.

Надеюсь, представленная информация будет полезна для вас. Если после прочтения статьи остались вопросы – прошу озвучивать их в комментариях.

Самый простой способ очистить крыльцо этим летом

Узнайте, как очистить крыльцо и украсить его, чтобы расслабиться и развлечься.

Весна уже прошла, и к настоящему времени на крыльце остались налипшая пыльца, много грязи и кладбище дохлых насекомых. В эти выходные вы можете подарить своему крыльцу немного любви и получить его свежим и чистым для летних вечеринок с минимальными затратами времени и усилий. У меня в рукаве есть несколько хитростей, чтобы сделать этот процесс действительно быстрым и очень простым.

Достаточно просто, правда? Уберите все с крыльца.Сиденья, растения, кормушки для птиц, коврики на двери, тот мешок с почвой, который вы планировали переместить в течение трех месяцев… Я даже снял светильник с потолка, потому что он был полон жареных насекомых.

Положите все, что вы планируете оставить на подъездной дорожке, и выбросите все, что вы планируете, в корзину. Чем меньше вам придется убирать дважды, тем меньше времени вы проведете на улице в летнюю влажность. Особенно, если вы живете недалеко от Теннесси. Боже мой, вы можете разрезать воздух здесь ножом прямо сейчас!

Водяной шланг.Боже, мы тут как-то раздумываем! Вы можете вытащить эту гигантскую мойку высокого давления и купить дорогостоящие решения, чтобы установить ее. Но поскольку я убираю крыльцо три раза в год, шланг для воды мне подходит. Я просто прикрепляю одну из этих штуковин для садовых контейнеров к концу шланга, заливаю ее небольшим количеством средства для мытья посуды и теплой водой и обдуваю все крыльцо сверху вниз с настройками Jet и Flat на моем распылителе. Ясно, что я не садовник, если использовать здесь мои весьма нетехнические термины… но вы понимаете, о чем я!

Вот где мы поумнели.Теперь, когда вы опрыскали потолок крыльца, стены, ставни, окна, полы, двери и перила, у вас есть мыльная вода, которая находится на всех поверхностях и разрушает весь мусор. Через несколько минут используйте мягкую швабру для мытья автомобиля из микрофибры с длинной ручкой, чтобы протереть все вокруг. Говорю вам, когда я это понял, это полностью изменило правила игры. Я просто водил взад и вперед по потолку, из стороны в сторону по виниловому сайдингу, а также быстро перебирал ставни, окна и двери.В общей сложности за пять минут я уже покрыл все крыльцо. Лестница не нужна.

Подробнее: Ответы на ваши самые большие часто задаваемые вопросы о переднем крыльце

Я сломал надежный водяной шланг еще раз и промыл, используя настройку Flat на моем распылителе (и настройку Jet для сложных участков), начиная с потолка и спускаюсь на пол. ( Спойлер, вы промокнете. Можно надеть купальный костюм и загореть, пока вы в нем, не так ли?) Я дал высохнуть всему, кроме окон, которыми я протер ткань из микрофибры, чтобы не было пятен от воды.** Убедитесь, что на этом этапе у вас закрыто приложение с решением. Для полоскания нужна только чистая вода.

Прежде чем что-либо вернется на вашу свежую и чистую веранду, их тоже нужно вычистить. Подойдет простая миска с теплой водой, немного средства для мытья посуды и губка. Я мыла свои кресла-качалки, дверной коврик и даже горшки с растениями. ** Убедитесь, что вы все высушили, прежде чем переносить обратно на крыльцо. Если положить мокрые вещи на деревянный настил, вода может остаться под мебелью, и пол будет гнить намного быстрее.

Подробнее: Как освежить крыльцо за один день

Теперь, когда все красиво и чисто, добавьте несколько новых цветовых пятен, чтобы оживить все. Вы можете повесить папоротник в горшке, наполнить горшки яркими цветами, положить разноцветные подушки на стулья или даже просто подобрать новый коврик.

Если вы действительно хотите добавить вау-фактор, вы можете купить новый светильник. Обычно вы можете получить их от 50 до 100 долларов, и они имеют такое огромное влияние.Намного лучше, чем та дешевая строительная постройка, с которой пришел ваш дом, верно?

Подробнее: Доска в стиле приветствия перед входом

Теперь, когда ваша веранда красивая и привлекательная, пригласите соседей на закуски и чай со льдом. Поставьте игру на лужайке и повесьте гирлянды. Даже если это всего лишь час или два, парадные веранды созданы для проведения времени с друзьями и соседями. С таким же успехом вы можете отмечать свой тяжелый труд своими бутонами.

Подробнее: Проведите летнюю вечеринку с украшениями «сделай сам»

Как вы используете крыльцо?

Неужели эра крыльца сидит мертвой? Вы вообще пользуетесь крыльцом? Я сижу на своем почти ежедневно, но мне хотелось бы услышать, что вы думаете.Ваше крыльцо — дополнительное жилое пространство для вас и вашей семьи или просто тамбур для входа в дом?

Другие проекты крыльца

Как покрасить крыльцо с помощью распылителя | Приветствуя Доска в стиле крыльца | Ответы на самые важные вопросы по переднему крыльцу

PRG, Inc. 5 советов по снижению Ick-фактора незавершенных подвалов

Открытые трубы, паутина, сырое хранилище, холодный бетон. Звучит знакомо? Если это относится к вашему недостроенному подвалу, вот несколько советов, как сделать пространство более приятным.

1) Организация и хранение
Если ваш подвал такой же, как у большинства людей, первым делом нужно организовать там все вещи.

Установите или соорудите полки, убедившись, что они не на полу. Металлический стеллаж лучше всего защищает от влаги.
Поскольку подвалы могут быть влажными и всегда существует риск затопления, используйте плотно закрывающиеся пластиковые контейнеры , а не картонные коробки, которые могут быть повреждены водой.
Обязательно храните краски, растворители и другие горючие вещества вдали от печи или водонагревателя.
Выбросьте что-нибудь сломанное или поврежденное. Для неиспользованных предметов, таких как старые игрушки, мебель или другие предметы домашнего обихода, подумайте о как пожертвовании .

2) Полы и стены
Вездесущие стены из шлакоблоков и бетонные полы — верный признак недостроенного подвала.

Как стены, так и полы могут быть окрашены , но обязательно приобретите краску, специально предназначенную для бетонных полов или шлакоблоков, и следуйте всем инструкциям производителя m28.
Добавление недорогих ковриков (с учетом риска повреждения водой) или подвесных гобеленов, ткани или занавесок может смягчить внешний вид.

3) Потолки и освещение
Незаконченные подвалы могут быть темными даже в середине дня и чувствовать себя жутко из-за открытых потолков.

Достоинством открытого потолка является простота доступа к трубам и электрике, но можно покрасить стропила и потолок.
Если у вас голые лампочки, возьмите солнцезащитные очки, чтобы повесить их вверх ногами. Добавьте торшеры, чтобы улучшить освещение.

4) Лестница
Не забудьте спуститься в подвал.

Убедитесь, что имеется хорошее освещение для повышения безопасности.
Подумайте о добавлении нескользящей проступи к ступенькам.
Если у вас его нет, установите поручень , который надежно прикреплен к стене.

5) Атмосфера и качество воздуха
Вам не нужно бояться похода в подвал.

Регулярно очищайте , чтобы не допускать попадания паутины и пыли. Пыль (используйте веник с тряпкой на конце, чтобы проникнуть в стропила), пылесосить и мыть шваброй.
Удаление плесени и плесени улучшит запах подвала. Использование осушителя , особенно летом, может помочь.
Если у вас есть более серьезных проблем с влажностью , сначала устраните причину появления воды.Информацию о влажных подвалах можно найти в Службе расширения штата Миннесота.

20 способов неправильного использования чердака

Это великая ирония чердаков: хотя их основная цель — хранить старые вещи — от семейных сокровищ и старой одежды до бейсбольных карточек и старинных школьных ежегодников — они по сути своей являются ужасными контейнерами для хранения. Наклонные потолки, неуклюжие геометрические формы, отвратительное отсутствие гипсокартона или даже надлежащего пола и изоляции.Неудивительно, что туда никогда не поднимаешься — это неприглядный ужас, когда все запихивается и ничего не подходит!

Так что, если у вас над головой витает жуткий мир наполненного пылью хаоса, не волнуйтесь. С помощью следующих полезных советов вы можете полностью изменить чердак, которого он заслуживает, и использовать его в полной мере, будь то хранение вещей в чистоте и эффективности или даже предоставление себе новой запасной спальни. Возможности безграничны! И для большего вдохновения чердак: если вы хотите превратить его в нечто совершенно роскошное, не пропустите эти 23 гениальных способа превратить чердак в нечто удивительное.

На большинстве чердаков нет пространства между балками — древесина, которая идет по краям и параллельно под полом, чтобы поддерживать ее, — покрыта по краям, где стропила спускаются к полу. Здесь вы можете увидеть торчащую сырую изоляцию. Проблема в том, что если вы наступите на изоляцию здесь, ничто не сможет выдержать ваш вес, кроме гипсокартона, из которого состоит потолок в комнате ниже. Скорее всего, провалишься.

Но если у вас есть руки, вы можете просто сложить фанеру (обрезанную вами по размеру или подобранную в местном магазине товаров для дома) и закрыть такие опасные зазоры.Для максимального удобства можно купить специальный пластиковый настил уже нужных размеров (и легче фанеры), который легко поместится. Бросьте их, и вы увеличите пространство для хранения, сделав свой чердак абсолютно безопасным для прогулок. А для получения дополнительных замечательных советов по ремонту ознакомьтесь с этими 23 доступными способами полностью переделать свой дом.

В половине случаев никто даже не хочет подниматься на чердак, особенно если единственный способ попасть внутрь — это одна из тех шатких, откидных лестниц, у которых обычно есть тонкие металлические перила.Затем, как только вы доберетесь до вершины, вам придется выбраться на чердак, и может быть сложно изящно выбраться в пыльное пространство. Кто хочет пройти через все это?

Наше решение: добавьте перила в верхней части проема чердака, если вы хорошо разбираетесь в строительстве и ремонте своими руками. Остальным же следует придерживаться готового варианта. Рынок загружен прочными металлическими перилами, например, от Home Depot (26 долларов США), что сделает подъем наверх гораздо менее неприятной задачей.Просто прикрепите их к фанерному перекрытию чердака с помощью крепких болтов.

Большинство чердаков в доме среднего размера содержат не менее дюжины или около того ферм, что, по словам плотника, означает маленькие треугольные деревянные конструкции, соединяющие балки с балками крыши. Эти фермы выполняют несколько функций, в том числе поддерживают вес крыши и укрепляют весь дом. Но если вы просто оставляете эти фермы бездельничать на наклонной стене вашего чердака, вы упускаете прекрасную возможность установить стеллажи.

Измерьте пространство между фермами и просто отправляйтесь в ближайший магазин товаров для дома и отрежьте полки, чтобы они соответствовали пространству, или купите полки, которые специально вписываются в прорези. Просто повесьте их, а затем загрузите контейнерами для хранения. Посмотрите на это: вы сразу станете более организованным! А чтобы узнать о других потрясающих обновлениях дома, ознакомьтесь с 7 удивительными роботами-пылесосами, которые сделают вашу жизнь намного проще.

Shutterstock

Не бросайте что-либо на чердак — подумайте о среде, созданной на этом верхнем этаже.Немногие чердаки отапливаются или охлаждаются, поэтому летом здесь очень жарко, а зимой холодно. (Кроме того, пребывание на высоте с большим потоком воздуха может сделать пространство внутри довольно сухим.)

Такие колебания температуры и засушливость означают, что вам следует хранить такие вещи, как мягкая мебель, деликатные ткани, электроника и свечи, на чердаках. Старые фотографии, предметы коллекционирования из бумаги (например, бейсбольные карточки) и легковоспламеняющиеся предметы, такие как старая краска или лак, тоже должны уйти, так как тепло может вызвать их возгорание.

Наконец, не забудьте накрыть все, что вы там делаете, брезентом. Или обязательно храните вещи в тяжелых контейнерах.

Shutterstock

Если вы, как и большинство людей, хотите использовать чердак для длительного хранения, вы можете помочь сохранить все, что храните там, в идеальном состоянии, добавив больше изоляции между стропилами крыши. На большинстве чердаков утеплен только пол, но усиление экологического контроля сохранит температуру и сохранность ваших вещей.

Чтобы пройти недорогой маршрут, достаточно заполнить пространство стекловолоконным утеплителем. Его дешево и легко установить, и он поможет сохранить прохладу летом и теплее зимой. Для изоляции, которая быстро поднимается и плотно закрывает все, запланируйте вход бригады и нанесите изоляцию из распыляемой пены. Какой бы вариант изоляции вы ни выбрали, вы обязательно поможете снизить счета за электроэнергию и дольше сохраните то, что там хранится, в лучшей форме. А чтобы узнать о других способах максимально использовать свой дом, узнайте о 27 продуктах Genius, которые должен иметь каждый домовладелец.

Shutterstock

Добавление дополнительной изоляции также повысит влажность вашего чердака, поэтому, если вы все же решите инвестировать в модернизацию изоляции, просто убедитесь, что у вас есть хорошие условия для вентиляции. Взгляните на свой дом со стороны. Есть ли вентиляционные отверстия в карнизе (плоские части под крышей, соединяющей внешние стены)? Или через верхний край крыши проходит низкое вентиляционное отверстие? В большинстве новых домов он будет, а в старых — нет.

Если вы не видите вентиляционных отверстий или большого металлического круглого выступа или выступа с капюшоном на крыше (это вентилятор на чердаке), вам, возможно, придется обратиться к профессионалу и сообщить, какие у вас есть варианты добавления вентиляции.Просто убедитесь, что, если они предложат вентилятор, это автоматический вентилятор, который включится, когда температура поднимется выше 100 градусов в середине лета, чтобы было прохладнее.

Крючки Shutterstock

— это простой и недорогой способ добавить дополнительные способы развешивания и расстановки предметов и одежды необычной формы. Практически любой может легко установить такое оборудование на свой чердак, и это обязательно значительно увеличит пространство для хранения.

Вы можете подобрать некоторые из этих крючков, которые ввинчиваются в деревянные стропила, или вы можете приобрести крючки, которые специально созданы для крепления на стропилах — без привинчивания и потения, просто повесьте их — которые можно легко переставить, чтобы разместить больше предметов.

Когда вы думаете о типичной форме чердака, это похоже на старую кукольную палатку — два плоских конца, соединенных двумя наклонными поверхностями. Плоские треугольные концы называются фронтоном, они связывают стены с комнатой и помогают поддерживать всю конструкцию дома. Хотя они чрезвычайно важны для целостности дома, эти фронтонные концы также являются отличным местом для размещения на чердаке.

Большая часть чердачного пространства ограничена скатной крышей, но фронтоны имеют тонну вертикального пространства, которое можно превратить во все конфигурации стеллажных хранилищ.Установите полки, которые легко установить в магазине, или сделайте сочетание стеллажей для хранения старых кулинарных книг бабушки и места для подвешивания несезонной одежды. Для очков бонусного стиля: освободите место и бросьте стул и несколько небольших столиков в уголок для мгновенного чтения.

Shutterstock

Типичный чердак — это беспорядок из ящиков, контейнеров для хранения и груды давно забытых реликвий, которые позволяют просто бросить туда еще больше вещей и добавить к хаосу. Но когда вы приступаете к уборке, сделайте дополнительный шаг и составьте план.

Создайте зоны для одинаковых вещей — например, одежды, сувениров или праздничных украшений — и разместите их в логических местах, а затем составьте карту или простой перечень того, что, что и где это находится. Или, если у вас большая семья, попробуйте разделить личные вещи на области для каждого члена семьи. Когда вы собираетесь что-то делать в будущем, обязательно придерживайтесь плана и держите все в порядке.

Shutterstock

Конечно, картон дешев и прочен, но он также постепенно теряет свою целостность после нескольких лет простоя на чердаке при экстремальных температурах.Они также привлекают тараканов, которые любят болтаться в тепле, оставлять след в помете и жевать мягкую бумагу.

Так что не используйте старый картон повторно или не забирайте его в магазине. Потратьте немного больше и потратитесь на некоторые прочные пластиковые контейнеры с запирающимися крышками. Выбирайте прозрачные для предметов, к которым вам нужно чаще обращаться, так как прозрачный пластик упростит поиск и хранение вещей.

Shutterstock

Большинство чердаков не имеют хорошего освещения.Обычно, в лучшем случае, есть одна голая лампочка накаливания, которая почти не освещает любое пространство. Это затрудняет навигацию по чердаку и делает его местом, где вы не хотите проводить много времени. Но улучшение освещения чердака — один из самых простых способов сделать пространство более привлекательным и лучше организовать.

Просто установите несколько магазинных фонарей длиной четыре фута, в зависимости от размера помещения. Дополнительный совет: выбирайте специальные светодиоды, которые подходят для светильников мастерской. Они прослужат долгие годы.

Хранить старую одежду на чердаке обычно означает бросать ее в какие-то мешки для мусора и тащить ее вверх по лестнице, чтобы положить в пыльный угол, где они будут лежать, забытые годами. Но для большей вероятности вы будете использовать или хотя бы помнить о своей одежде, поставьте стальные или чугунные стержни для подвешивания.

Их легко прикрепить к фермам с помощью кронштейнов или даже просто установить поверх точек соединения двух балок. Но не забудьте застегнуть все это в прочных мешках для хранения, которые не испортятся в мгновение ока, в отличие от хлипких мешков для мусора, которые развалятся через несколько лет при колебаниях температуры.

Придумывая план атаки на хранилище, подумайте о том, как часто вам нужно будет получать доступ к определенным вещам. Поместите все вещи, к которым вам не нужно часто попадать, в труднодоступные места — например, спрятав в тесноте у карниза.

Старые налоговые файлы? Убери их подальше, в угол. Праздничные украшения, которые используются раз в год, должны располагаться ближе к середине и в более доступном месте. И не стоит просто складывать все в большие, широкие стопки.Освободите место для проходов между вашими вещами. Постарайтесь ограничить стопки примерно двумя контейнерами, чтобы вы могли легко получить доступ к обеим сторонам при поиске вещей в любом проходе.

Подъем и спуск по шатко складывающейся чердачной лестнице может быть пугающим для некоторых, особенно если вы старше. Добавьте к этому большой и тяжелый контейнер, и вы можете быстро получить растяжение связок или даже перелом из-за падения.

Но вы можете упростить процесс добавления дополнительных вещей на чердак (и процесс снятия старых вещей) с помощью простой системы шкивов и платформ.В Интернете есть множество планов для самостоятельной работы, которые может быстро настроить человек, или вы можете укусить пулю, наняв кого-нибудь, чтобы он поставил один для вас.

Shutterstock

Поскольку большинство чердаков, по сути, полностью покрыты крышей, окон всегда не хватает — самое большее, два на фронтонах, плюс пара слуховых окон. Если вы готовы к проекту (и у вас есть талант в строительстве), не так уж сложно добавить несколько световых люков, которые значительно скрасят пространство.

В идеале, добавьте один или два световых люка на той стороне крыши, которая обращена в сторону от улицы, чтобы сохранить чистые линии крыши и сделать ее максимально привлекательной.

Shutterstock

Хотя чердаки должны иметь надлежащую циркуляцию воздуха, иметь вентиляционные отверстия на карнизе и вентилятор на чердаке, вы не хотите бороться с высокими расходами на отопление или кондиционирование воздуха из-за утечек между жилым помещением и чердаком. Поэтому важно проверить наличие трещин и щелей, через которые кондиционированный воздух из вашего дома (теплый или холодный ) может попасть на чердак.

Проверьте все водопроводные трубы или трубы, которые проходят через пол чердака, потянув за изоляцию вокруг них.Заполните трещины и щели недорогой вспенивающейся пеной из строительного магазина. И добавьте уплотнитель вокруг зазора между люком (или дверью), который вы используете для доступа на чердак, и рамой, на которую он опирается при закрытии. Как только это будет красиво и изолировано от остальной части дома, вы сможете наслаждаться меньшими счетами и большей эффективностью.

Никто особо не задумывается о вредителях на чердаке. В основном это мыши в кладовой, верблюжьи сверчки в подвале и тараканы, ну, везде.Но чердаки могут быть очень привлекательными помещениями для более крупных вредителей, таких как белки и еноты.

Обычно животные ищут укрытие от непогоды и хорошее теплое место, чтобы родить детей (например, спрятанные в какой-то изоляционный материал), но они также заполнят ваш чердак отвратительным пометом и пережевывают проводку, что представляет собой серьезную опасность пожара. Прежде чем они смогут попасть внутрь, убедитесь, что все слабые места вокруг дымоходов или карнизов закреплены либо усилением толстой новой древесиной, либо жесткой проволокой (особенно в старых домах).И если они с до попадут, не пытайтесь извлечь их самостоятельно. Позвоните в авторитетную команду по борьбе с вредителями — как можно скорее.

«Чистота» и «чердак» в одном предложении ?! Ага, ладно . Но на самом деле это хорошая идея. А если вы уже решили внести некоторые изменения в свое чердак, сейчас самое время очистить его, вытереть пыль и тщательно вымыть. Кроме того, рекомендуется проводить повторную чистку каждые несколько лет. Удаление грязи может помочь в повышении энергоэффективности, защите от вредителей, а также в борьбе с плесенью и грибком.

Шаг первый: Избавьтесь от всего мусора, о котором вы больше никогда не будете заботиться. Затем либо переместите все в середину, либо выньте. Затем возьмите качественную маску для лица (будет много пыли ), наденьте перчатки и добавьте дополнительное освещение. Сначала протрите пыль, затем пропылесосьте все укромные уголки и трещины, а затем вытрите всю оставшуюся грязь. Ваш чердак будет выглядеть как новый.

Чердаки — это определенно пространство, которое воплощает в жизнь идиому «Вне поля зрения, вне разума».«Но, поскольку они находятся прямо под крышей, вам действительно стоит больше думать о своем чердаке — и о реальной вероятности протекания воды.

Особенно в старых домах изношенная черепица будет пропускать воду, позволяя ей скапливаться на фанерной обшивке, которая образует подповерхность крыши. Это приводит к гниению древесины, что затем приводит к большему количеству протечек, бегущих по стропилам, в гипсокартон и другие области, вызывая дорогостоящие повреждения. Так что сделайте обычным мероприятием, чтобы несколько раз в год подниматься на чердак и осматривать все вокруг в поисках темных пятен или колец, указывающих на повреждение водой.

Одно из преимуществ чердака — это то, что его можно превратить во множество разных вещей. Вот несколько основных вариантов:

Кинотеатр

Так как чердачные помещения часто имеют необычную форму по сравнению с тем, что они находятся под скатной крышей, они являются отличным уединенным пространством для установки домашнего кинотеатра. При ремонте подумайте о том, чтобы сделать плоскую стену в конце фронтона, где вы разместите откидной киноэкран и устроите сиденье под покатой крышей.

Дополнительная спальня

Неиспользуемое чердачное пространство — отличное место для дополнительной спальни или двух в зависимости от размера — добавление более полезной жилой площади может помочь с растущей семьей и повысить ценность вашего дома. А если у вас уже есть выделенная лестница, ведущая на нее, переход обойдется дешевле.

Офис

Тем, кому посчастливилось работать из дома — у кого неиспользуемое чердаке просто собирает паутину и пыль, — стоит подумать о том, чтобы превратить верхний этаж в домашний офис.Уединенное место на чердаке делает его идеальным для тихого и спокойного офисного помещения.

Игровая площадка

Широкая открытая планировка чердаков и низкий потолок (идеально подходит для маленьких бегающих) делают его идеальным местом для игровой комнаты. Вы можете добавить много места для хранения вещей по краям под покатой крышей. Да, и не забудьте включить телевизор, чтобы развлечь детей, не отвлекая взрослых. А чтобы узнать о других интересных проектах, сделанных своими руками, ознакомьтесь с 30 самыми стильными обновлениями для дома.

Чтобы узнать больше удивительных секретов о том, как прожить свою лучшую жизнь, нажмите здесь , чтобы подписаться на нас в Instagram!

Установка стропил для патио | HomeTips

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

Стропила распределяют нагрузку на кровлю патио по балкам, что позволяет использовать слишком незначительные кровельные материалы для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части крыши придомового дворика.

Стропила можно соединять с ригелями и балками любым из нескольких способов. Правильный метод использования зависит от конструкции крыши. Информацию о правильных пролетах и расстоянии между балками и стропилами крыши патио см. В разделе «Максимальные размеры балки и стропила крыши патио».

Декоративная обрезка концов стропил может придать крыше патио или беседке особый стиль.Если вы хотите добавить декоративные детали к стропилам, сделайте это, прежде чем поднимать и закреплять их на месте. Для криволинейных пропилов используйте сабельную пилу.

Прикрепление стропил к ригелю

При прикреплении потолка к дому стропила прикрепляются к дому с одного конца. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Балочные подвесы позволяют подвешивать стропила к балке, а для наклонных стропил можно сделать надрез или использовать специальные стропильные балки.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами, как если бы стропила прикреплялись к балке.

Соединение стропил

Там, где стропильные соединения не видны, стропила можно соединить встык встык из досок.

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска пиломатериала размером 1 или 2 дюйма такой же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру с обеих сторон стыка. Или соедините элементы, используя изготовленные металлические соединительные пластины.

Если одного стропила недостаточно, два стропила можно соединить внахлест или соединить по балке.© Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила на целый дюйм находится на опорной балке. Если вам необходимо соединить несколько стропил, расположите стыки по разным балкам в шахматном порядке, чтобы предотвратить слабое основание.

Другой метод сращивания — хотя он и не использует равномерное расстояние — заключается в перекрытии концов стропил, которые поддерживаются балками. Если требуется более одного стыка на всей длине стропила, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте к обеим сторонам каждого стыка шесть общих оцинкованных гвоздей 8d или 10d.Этот тип сращивания, как показано выше справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в распорках.

Наклонные стропила

Установить наклонные стропила на место новичку может быть непросто. Обычно проще всего отрезать одно стропило по размеру, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы вырезать наклонные стропила для крыши внутреннего дворика, уложите стропильную доску так, чтобы она опиралась краем на ригель и балку параллельно ригелю.Затем плотно прижмите острие стропила к стене дома. Используя брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте прорези для птичьего рта в местах, где стропила опираются на перекладину и балку.

Разместите стропило в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и вырежьте оставшиеся стропила, используя это стропило в качестве шаблона.Перед тем, как закрепить стропила на месте, обработайте их деревянной отделкой. Если прикрепление крыши патио к ригелю под карнизом не дает достаточно места для головы, вы можете установить стропила новой крыши патио на верхнюю плиту стены. © HomeTips.com

Прикрепление стропил и балок

При строительстве крыши патио может быть сложно построить стоечно-балочные конструкции, поддерживающие стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке.Самый распространенный метод крепления к верхней части балки — вбивание шурупов под углом.

При этом может потребоваться сначала просверлить пилотные отверстия, чтобы древесина не раскололась. Если стропила будут иметь уклон, используйте сейсмические анкеры (также известные как стропильные стропы), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного якоря, второй может потребоваться по диагонали напротив первого в районах с сильным ветром или в сейсмических районах; проконсультируйтесь с вашим строительным отделом по поводу местных стандартов.При использовании обычных анкеров вы должны сделать надрез на стропилах, чтобы они подошли, или использовать двухсторонний анкер, чтобы избежать надрезов.

Если стропила простираются на большие расстояния или находятся на большом расстоянии друг от друга, они склонны к перекручиванию или короблению, если они не закреплены блокировкой. Также следует учитывать ширину стропил; те, которые сделаны из пиломатериалов 2 на 8 или больше, требуют большей блокировки, чем те, что сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными кодами. Если пролеты стропил меньше 8 футов, коллекторы (перпендикулярные стропила), прибитые к концам стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию через стропила в том месте, где будет проходить блокировка, а затем продвигайтесь по балкам, измеряя и отмечая длину необходимой блокировки.

Самый простой способ разместить блоки — это расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не ногать их. Используйте гвозди 16d.

Для декоративного акцента и для того, чтобы скрыть металлические колпачки столбов, вы можете обрезать и подрезать ножку под углом, чтобы она соответствовала верхней части столбов.

СЛЕДУЮЩИЙ СМОТРЕТЬ:

Призрачные полосы вдоль потолочных балок

Q: Я хочу немного перекрасить интерьер, но на потолке есть темные полосы, которые, как мне сказали, вызваны горящими свечами и моей дровяной печью. Полоски не смываются. Полосы совпадают с местами расположения ферм потолка. Чердак хорошо утеплен. Что на самом деле вызывает эти полосы и если я перекрашу, будут ли они проблемой?

A: Темные области часто называют призрачными полосами, и это не редкость.Основная причина — влага, которая собирается на нижней стороне балок потолка или ферм, а иногда и вдоль стеновых стоек. Влага представляет собой конденсат, который собирается, как правило, зимой, потому что участки балок имеют меньшую изоляцию, чем окружающие их полости. Когда сажа и грязь попадают на влагу, она прилипает к ней и образует полосы.

Есть несколько способов предотвратить образование полос. Один из них — снизить относительную влажность в вашем доме, которая должна быть не более 50 процентов; это поможет предотвратить образование конденсата.Также перестаньте гореть свечи. Если вам необходимо использовать дровяную печь, убедитесь, что она хорошо вентилируется и содержится в чистоте.

Наконец, вы можете попытаться улучшить изоляцию ферм. Призрачные полосы часто трудно удалить, и перекраска — хороший вариант. Если вы перекрашиваете, сначала нанесите слой пятновыводящей грунтовки, такой как Bulls Eye 1-2-3 или Kilz, на поврежденные потолки или стены. Пятновыводитель предотвратит просачивание полос через финишную краску.

Q: Последние несколько лет крапивники вьют гнезда под карнизом нашего дома.К тому времени, как мы добираемся до гнезд, у них обычно уже есть птенцы, и у нас не хватает духу их перемещать. Мы думаем, что они вызывают птичьих клещей в нашем доме, и у клещей есть болезненные укусы. Как уберечь крапивов и что делать с клещами?

A: Если возможно, поставьте несколько домов из крапивницы на некотором расстоянии от вашего дома. Эти домики, готовые к эксплуатации, можно купить во многих садовых центрах.

Еще одна стратегия, которая должна держать птиц подальше от карниза, — это прикрепить тонкую сетку над областями карниза, чтобы заблокировать вход.Обязательно используйте тонкий экран, например, виниловый оконный экран, потому что маленькие птицы могут застрять на крупном экране. Экраны следует устанавливать поздней осенью после выхода птиц из гнезд или ранней весной перед началом строительства гнезд.

Если вы заметили в своем доме птичьих клещей, протрите их влажной тканью или бумажным полотенцем. Если возможно, поместите несколько из них в пластиковый пакет для сэндвичей и попросите опытного истребителя осмотреть их, чтобы убедиться, что они действительно являются птичьими клещами. Они крошечные и обычно не представляют серьезной опасности для здоровья, но их укусы раздражают.Выбрасывайте тряпки для уборки или салфетки вне дома.

Q: Когда красили стены, на мою мебель были брызги краски. Есть способ удалить это?

A: Существуют сильные растворители, которые легко удаляют брызги, но они также могут удалить нижележащую отделку. Это оставляет вам несколько более мягких средств, которые вы можете попробовать, но если ни одно из них не сработает, вам, возможно, придется отремонтировать детали. Прежде чем использовать какой-либо очиститель или растворитель для удаления брызг, проверьте его на незаметной части изделия, чтобы убедиться, что он не повредит отделку.Брызги, вероятно, представляют собой латексную краску, которую несколько легче удалить, чем краску на масляной основе. Растворители, такие как уайт-спирит, также могут удалить часть блеска; воск обычно восстанавливает его.

Сначала попробуйте быстро потереть пятно чистой тканью, смоченной теплой водой. Попробуйте смочить брызги, чтобы они размягчились. Затем попробуйте соскоблить пластиковым скребком и проверить, удастся ли удалить краску. Если после пары попыток это не сработает, используйте медицинский спирт вместо воды.Опять же, приложите несколько усилий, прежде чем сдаться. Если брызги все еще не повреждены, используйте уайт-спирит (разбавитель для краски) и аккуратно протрите очень тонкой (4-0) стальной мочалкой. Уайт-спирит и алкоголь легко воспламеняются, поэтому необходима хорошая вентиляция.

>> Присылайте вопросы и комментарии Джину Остину по адресу [email protected] или по телефону 1730 Blue Bell Pike, Blue Bell, PA 19422.

Biz News на свой телефон: отправьте сообщение BUSINESS на номер 37798, чтобы получить мобильных текстовых предупреждений. Biz News. В свой адрес электронной почты: Информационный бюллетень BUSINESS MIDDAY.

Как укладывать фанеру поверх стропил

. и эффективный строительный материал, который можно использовать в качестве альтернативы традиционному пиломатериалу.В крыше внутреннего дворика фанера будет использоваться в основном для усиления и крепления.

После подвешивания стропил для крыши патио, следующим шагом будет укладывать фанеру поверх стропил, следуя этим полезным рекомендациям:

W ork снизу вверх. Листы фанеры можно укладывать от нижнего свеса крыши до конька крыши. Вся обшивка должна располагаться перпендикулярно стропилам так, чтобы листы фанеры сходились в центре.
Соблюдайте строительные нормы и правила. Хотя строительные нормы и правила для жилых и коммерческих зданий будут различаться, стандартное требование — прибивать каждые 6 дюймов на краях крыши и каждые 12 дюймов на поле крыши. С этой целью для разметки стропил можно использовать меловую линию. Следите за тем, чтобы не прибивать участки, где стропила по краям встречаются с обшивкой, до тех пор, пока не будет уложен прилегающий лист; эта мера предосторожности предоставит дополнительное пространство для движения в случае необходимости.
Шестигранные шарниры. При каждом укладке оболочки следите за тем, чтобы стыки располагались в шахматном порядке, разрезая панели пополам перед нанесением.Полупанели можно использовать для начала каждого курса для правильного шатания.
Проверяйте центровку на ходу. По мере продвижения к пику крыши постоянно проверяйте выравнивание и концевые опоры. Многие подрядчики предпочитают временно прибивать горизонтальную опорную доску, чтобы обеспечить дополнительную фиксацию для использования во время дополнительных курсов обшивки.
Обрезайте ножны по одному скату за раз. После того, как откос полностью огражден, можно использовать меловую линию для измерения краев откоса, которые следует обрезать под углом.Эти панели можно разрезать перед тем, как прибить ножны, с помощью циркулярной пилы.

Укладка фанеры на стропила для патио займет значительно меньше времени, чем создание стропильного каркаса для патио. Тем не менее, эта работа по-прежнему довольно сложна и лучше всего подходит для профессиональных кровельщиков. Такая работа своими руками может стоить вам минимум 500 долларов в качестве материалов.

«Рассказы на стропилах» — лейтенант Тим Коттон — Диспетчерская

Она уже двадцать лет гонится за мной, чтобы закончить потолок в хижине в лесу.

Я мастер перенаправления. «Есть еще так много всего, что нужно сделать», — говорю я. «Мне нужно поднять столб под крыльцом». Она уходит, но снова поднимет этот вопрос.

Она проводит здесь гораздо меньше времени, чем я, хотя это место принадлежало ее семье уже более 80 лет. У нас остались остатки старого коттеджа после долгих лет скандинавских праздников, встреч красных белок, сильных зимних снегов, запущенности и медленно тонущих кедровых столбов, которые заставили нашу руку оторвать его.Хотелось бы, чтобы мы могли его спасти, но это решение было основано на здравом смысле, а не на желании нашего сердца.

Вопреки расхожему мнению — мы строили меньше. Бывают дни, когда я хочу, чтобы мы построили намного больше, но наша основная семья маленькая. Мы не для компании. Я никогда не хотел, чтобы это был мой дом, просто лагерь в лесу, рядом с озером и гагарами. Он расположен где-то между Атлантическим океаном и соснами — в штате, который, я надеюсь, мне никогда не придется уезжать.

Построение коттеджа обычно выполняется поэтапно, чтобы распределить затраты на долгое время.Банки хороши для некоторых вещей, но лучше избегать их участия. Таким образом, причина того, что потолок открыт до пола чердака надо мной.

На голые стропила легче вешать плетеные корзины и старинные масляные лампы. Это предмет разногласий. Она видит незавершенное дело, я вижу этапы строительства дома.

Поднимая глаза с дивана — кстати, это первый предмет мебели, который мы купили совершенно новым около 30 лет назад — я вижу выцветшие штампы с датой на бревнах, которые являются полом чердака; это должно сказать вам, что я тоже не очень люблю рисовать.

Над кухней я вижу 1997 год. Моему сыну был один. У нас не было водопровода, мы носили воду из озера, чтобы мыть посуду и себя. До туалета на открытом воздухе было всего около 100 футов подъема в березы и буки. Она потребовала какую-то внутреннюю ванную комнату.

Моя теория заключалась в том, что нашему сыну нужно знать все тонкости уборной. Она согласилась. Дом был местом для удобств. Лагерь был местом, где можно было немного потрудиться.

Жизнь не всегда должна быть такой же легкой, щелкая хромированной ручкой резервуара с водой, когда вы хотите от чего-то избавиться.Вам больше понравится, когда вам придется держать одну руку свободной, чтобы прихлопывать комаров. Это также доказывает, что вам не обязательно всегда держать смартфон в руках, но если вы держите его, держите его крепко. Никому не нужна рутинная работа по извлечению из темной пещеры под вами.

Я пристроил чердак в 2004 году, напольное покрытие подтверждает это. Если вы посмотрите вверх, как это делаю я сейчас, вы увидите выцветшую, покрытую черными чернилами поверхность пиломатериала. Нам нужен был чердак побольше для хранения вещей и еще одна кровать на случай, если появится компания.Этого не произошло, но в то время мы поставили душ в помещении и крошечную умывальную. Я установил компостный туалет для тех, кто считал, что выбегать посреди ночи неудобно.

Мы построили лестницу для доступа на чердак, она опускается со стропил, когда вам это нужно.

Следующим летом она выпала из чердака. Мы с сыном ехали исследовать на квадроцикле, когда вернулись, она пришла в сознание. Это был не лучший день для 8-летнего мальчика, чтобы найти свою мать в таком состоянии.Я помню, как сказал доктору, что она упала. Он мне не поверил. Они поговорили с моим сыном, чтобы убедиться, что все истории совпадают. У нее был сломан локоть, сломано лицо, и она перестала заходить на чердак даже после того, как зажила.

В 2007 году я добавил последние листы фанеры, чтобы завершить пол. Падать с чердака было некуда.

Я помню, как смотрел свысока на своего 11-летнего сына и его мать, когда они играли в «Беспокойство», в то время как я оседлал стропила, перемещая листы фанеры на место последнего упокоения.Прежде чем я прибил последнюю, мы все вспомнили день, когда она упала. Поп-поп-поп пузыря с игральными костями в игре Trouble был заглушен моим ударом молотка по последним нескольким гвоздям. Я не забыл, что название игры было именно тем, что я чувствовал, не закончив партию раньше… беспокойством.

Моему сыну сейчас 22 года. Он приезжает в лагерь, но уже не так часто ходит со мной — кроме Дня отца — это традиция.

Он начинает свою карьеру в новом полицейском агентстве в середине следующего месяца. Большую часть следующего года он проведет в полицейской академии.

Кажется, всего несколько листов фанеры назад он протягивал мне гвозди и спрашивал, можем ли мы просто порыбачить.

Думаю, я еще немного подожду, чтобы повесить потолок, мне нравится просыпаться от историй, которые хранятся на стропилах.

А это вид со двора.

Держите руки при себе, не трогайте чужие дела и будьте добры друг к другу.

Лейтенант Тим Коттон (хлопковая смесь в blauer dot com)

Как сделать запил на стропилах: Запил стропил и как правильно сделать запил стропильной ноги

Запил стропил и как правильно сделать запил стропильной ноги

Разновидности крепления стропил

Общие рекомендации

Вырубка посадочного места

Подрезка для прямого стыка с мауэрлатом

Как запилить стропила под нужным углом?

Основные правила

Как правильно запиливать?

Вырубка посадочного места

Подрезка для прямого стыка с мауэрлатом

Можно ли крепить без запилов?

Как сделать запил в стропиле. Как запиливать стропила двухскатной крыши? Особенности монтажа стропильной системы деревянного дома

Виды двухскатных кровель

Простая двухскатная крыша

Простая асимметричная крыша с 2 скатами

Ломаная крыша

Материалы для стропил

Как рассчитать стропильную систему?

Фундамент и стены здания

Конструкция крыши

Угол наклона кровли

Стропильные системы

Монтаж

Стропильные фермы

Конек, обрешетка крыши

Вырубка посадочного места

Подрезка для прямого стыка с мауэрлатом

Составление проекта стропильной системы

Подготовка бруса перед работой

Пошаговая инструкция по установке стропил

Рекомендации по скреплению стропильной системы с мауэрлатом

Основные элементы

Разновидности стропильных систем

Подготовка материала

Крепление

Сечение стропил

Длина стропил

Установка стропил

Видео

Требования к строительным материалам

Инструменты для возведения стропильной системы

Виды стропильных систем для двухскатной крыши

Насланные стропила

Висячие стропила

Расчет стропильной системы

Размеры бруса для стропила

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Монтаж мауэрлата

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство обрешетки

Карнизные свесы

Фронтон

схемы и способы крепления стропил

Крепление стропил к мауэрлату: немного «матчасти»

Виды опорных узлов по уровню жесткости

О типах крепежа стропилин к основе

Жесткие или подвижные соединения: что выбрать

Жесткие соединения: когда они необходимы

Неподвижные узлы, закрепляемые с запилом

Жесткие узлы без заруба стропил

Когда нужно делать подвижные соединения?

Что представляет собой скользящее крепление?

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Как правильно закрепить стропила к балкам?

Крепление стропила к мауэрлату: поэтапное описание

I. Подготовка мауэрлата и стропил к работе

II. Создание запила

III. Установка стропил на мауэрлат

IV. Крепление каждого стропила к мауэрлату

В чем секрет качества стропильной системы: три главных правила мастера

Стропильная система своими руками: Пошаговая инструкция по возведению

Виды стропил и их применение

Элементы стропильной системы

Технология выполнения наслонных стропил

Технология выполнения висячих стропил

Технология выполнения вальмовых диагональных стропил

пошаговая инструкция в фото и видео

Из чего состоит

Монтаж

«Рассказы на стропилах» — лейтенант Тим Коттон — Диспетчерская
