Как снять розетку с выключателем: Как снять выключатель со стены?

Содержание

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

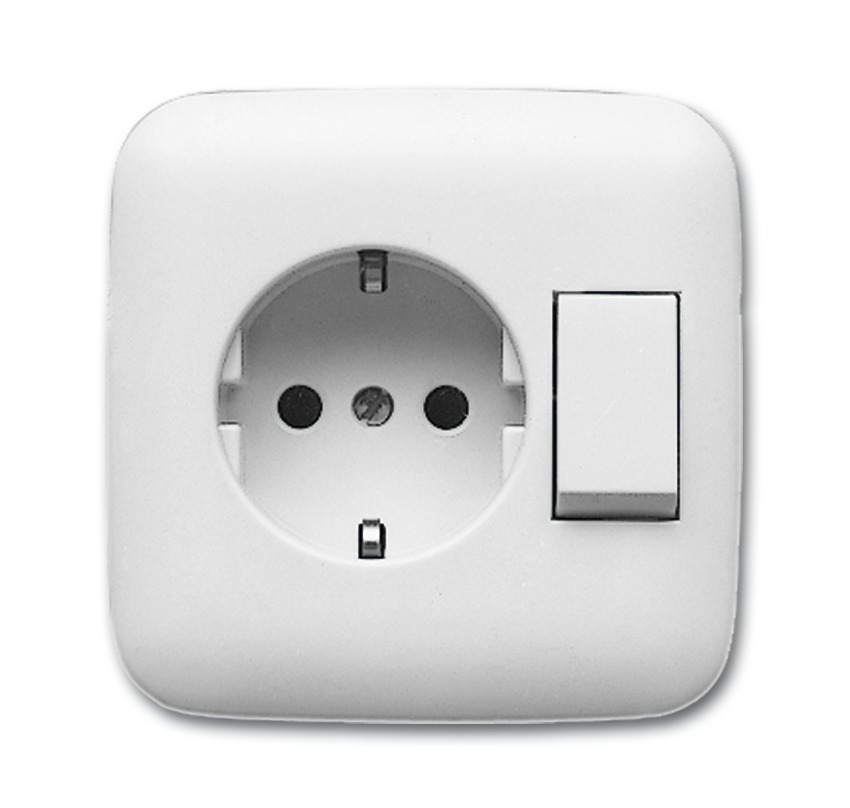

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как снять розетку со стены

В процессе ремонта, например, при поклейке обоев на стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Устройство розетки

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.

Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.

Клеммы для подключения провода.

Обратите внимание!

Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Виды розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

Интернет.

Телевиденье.

Телефон.

Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание!
В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Демонтаж розетки

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

маленькая отвертка с пластиковой ручкой,

изолента,

резиновые перчатки,

тестер.

Открутите крепления

Вот пошаговая инструкция:

Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.

В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.

Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.

Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены провода.

Вытяните розетку вместе с проводами

Обратите внимание!
Если проводка старая или алюминиевая, то важно быть осторожным, чтобы не сломать провод. Иначе осуществить замену будет сложно и придется наращивать провода, что не очень положительно скажется на общей конструкции.

Вот и вся инструкция по снятию розетки. После этого вы сможете поклеить обои или установить новую розетку. Если у вас есть опыт по работе с розетками, то обязательно оставляйте свои комментарии в конце этой статьи.

Советуем прочитать:

Как снять рамку с двойной розетки легранд. Как снять розетку со стены и разобрать её. Порядок снятия розетки

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять , необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

1.
Пожар
2.
Пробой изоляции электропроводки
3.
Выход из строя приборов, подключенных к сети, в результате короткого замыкания
4.
Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

Переносной источник света
Отвертка-индикатор напряжения
Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …

Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Вмонтированные в стену тройники используются для того, чтобы подключить в сеть до трех электрических приборов одновременно, не используя дополнительных сетевых фильтров. Такая розетка представляет собой наборную конструкцию из трех обычных одинарных точек питания, которые имеют один привод.

Чтобы тройная розетка смотрелась на стене более эстетично, её завершающим элементом является общая внешняя рамка, которая объединяет все три устройства в одной композиции.

Как демонтировать тройную розетку на стене

Перед тем как приступить к вышеуказанному процессу, необходимо приготовить несколько инструментов:

отвертка с пластиковой ручкой;
изолирующая лента;
резиновые перчатки и обувь с резиновой подошвой для работы с электричеством (на случай если вы решитесь работать под напряжением).

Обратите внимание! Если у вас нет опыта работы с электроприборами под напряжением, лучше и не начинайте. Техника безопасности запрещает это делать даже опытным электрикам. Если вы не обладаете даром бессмертия, лучше все же отключите электричество на недолгий период демонтажа розетки.

Процесс демонтажа тройной розетки состоит из нескольких пошаговых мероприятий:

Подготовительные работы
Отсоединение крепежных упоров
Отсоединение устройства от кабеля

Рассмотрим более подробно каждый из указанных выше шагов.

Шаг 1. Подготовительные работы

Перед тем как приступить к работам по демонтажу тройной розетки в жилом помещении, нужно отключить напряжение сети во всей квартире. Затем стоит несколько раз проверить отсутствие напряжения индикатором, и только после этого приступать к демонтажным работам.

Шаг 2. Извлечение крепежного винта

Сначала необходимо отсоединить верхнюю крышку розетки, чтобы получить доступ к крепежному винту, затем с помощью отвертки выкрутить его. После этого можно полностью снять верхнюю крышку розетки, тем самым получив доступ к «внутренностям» электрического устройства.

Шаг 3. Отсоединение крепежных упоров

Розетка держится внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус точки можно легко вытащить из гнезда.

отвертка – плоская и крестообразная;
отвертка — индикатор напряжения;
переносной источник света.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как открыть розетку легранд. Как снять выключатель или розетку перед поклейкой стен обоями – Блог Stroyremontiruy. Снимаем сам механизм

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

интернет кабели UTP и телефонные провода

кабеля для системы “Умный дом”

провода на акустику

сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс .

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно
.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1
Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2
Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3
Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

На стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
Клеммы для подключения провода.

Обратите внимание!

Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Разновидности розеток

Интернет.
Телевиденье.
Телефон.
Таймер и так далее.

Обратите внимание!

В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

маленькая отвертка с пластиковой ручкой,
изолента,
резиновые перчатки,
тестер.

Вот пошаговая инструкция:

Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Снимают старые обои,
Подготавливают стену (при необходимости),
Готовят клей и нарезают новые обои,
Выключают свет на счётчике,
Снимают розетки,
Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно
– достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Если вы снимаете, но не меняете выключатели, то после снятия помойте водой с мылом кнопку и верхнюю панель. Даже у хорошей хозяйки со временем выключатели загрязняются, а капитально отмыть их на стене невозможно.
Если стены для снятия старых обоев не смачивались и дома нет маленьких детей, то свет при снятии выключателей и розеток не выключайте – сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

2) Отключаем электричество

3) Откручиваем пластиковую часть

4) Снимаем сам механизм

5) Отключаем провода

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Рекомендации как разобрать выключатель света: 6 шагов

Как разобрать выключатель

Итак, в исходном положении имеется клавишный выключатель, который крепко закреплен внутри штробы. Первостепенно надо подготовить инструмент для того, чтобы выполнить разбор корпуса – отвертку с индикатором, ее будет достаточно.

Разбирается наружный переключатель света следующим образом:

Необходимо отключить автомат, который защищает проводку от перегрузок электросети и короткого замыкания.
Прежде чем выполнять демонтаж, надо точно убедиться, что света в доме нет. И только после этого надо использовать отвертку с индикатором.
Далее надо демонтировать клавишу, если выключатель одноклавишный или клавиши, если он трехклавишный или двухклавишный. Не имеет значения, какой вид изделия разбирается. Чтобы снять клавишу, надо сжать её рукой с боковых сторон (посередине) и осторожно достать из корпуса. Иногда элемент прочно «сидит» во внутренней части корпуса, и чтобы его вытащить, надо подцепить один из краешков отверткой.
Следующим шагом надо снять со стены декоративную рамку крышку. Иногда она прикреплена на два миниатюрных болтика изнутри, реже рамку держат пазы, на которые необходимо аккуратно надавить отверткой, чтобы снять фурнитуру. Ещё один вариант крепления электрофурнитуры – при помощи дополнительного элемента, который прикреплен в пазах суппорта.
Далее надо вытащить «сердцевину» из подрозетника. По боковым сторонам корпуса присутствует два винтика, которые держат механизм на вертикальной поверхности. Всё что необходимо сделать – открутить их при помощи индикаторной отвертки. Есть ещё один вариант держания корпуса в подрозетнике – распинателями лапками. Их необходимо ослабить, открутив слегка с боковых частей болтики, которые отвечают за регулировку угла распора.
Следующим шагом надо отсоединить вводные жилы. Фаза, земля и ноль могут закрепляться на самозажимные клеммы или на винтовой зажим. В первом случае необходимо просто нажать на рычаги фиксаторы и достать жилы с разъёмов. Винты-зажимы нужно открутить при помощи индикаторной отвертки и осторожно достать проводки.

Вот и всё, нет ничего сложного, выключатель снят со стены.

Правила безопасности: как снять выключатель

Разработано 2 основных вида конструкции крепежа на вертикальную поверхность внутри здания, которых отличаются: для скрытой и для наружной электропроводки.

Для того чтобы не случилось следующих ошибок:

Короткое замыкание.
Выход из строя дорогих светильников, энергосберегающих, светодиодных или люминесцентных лампочек.
Перегорание изоляции в распределителе или стене.
Удар электротоком, который может привести к наступлению летального исхода.

Необходимо: изучить основные правила мер безопасности. Перед тем как убрать выключатель, необходимо подробно ознакомиться с конструкцией крепежа на стену и подключения. Изделия для наружной электропроводки прикрепляются традиционно стандартными крепежами, через крепёжные отверстия корпус плотно присоединяется к вертикальной поверхности.

Для моделей внутренней проводки Electric, Makel, Nilson или другой марки технологии крепежа на стену более сложные.

В конструкции выключателя присутствует механизм раздвигающихся планок, которые создают фиксацию корпуса с двух противоположных сторон в заблаговременно проделанном отверстии размер от 6.7-7 см. В независимости от типа переключателя, и цели с которой надо его снимать, первостепенно на распределителе в щитке, надо отключить защитный автомат. Это необходимо сделать в целях безопасности, чтобы человека, которые занимается демонтажем или ремонтом не поразил электрический ток.

Необходимо убедиться в правильности выполненных отключений, для этого надо нажать на клавиши несколько раз, светильники загореться не должны. На защитный автомат в распределителе по требованиям ПУЭ необходимо установить предупреждающую табличку. А еще лучше полностью закрыть шкаф и забрать ключи себе на время работы, чтобы посторонние не имели доступа к распределительному щиту. Только следуя этим правилом можно начинать разборку выключателя Легранд или любого другого (одинарный, тройной, двойной).

Способы: как снять выключатель со стены

Прежде чем начинать работу сложнейшую схему подключения электрических приборов нужно обесточить на 100%, без исключений.

В результате несоблюдения правил техники безопасности может стать:

Удар электрическим током, в результате травмы, смерть.
Выход из строя дорогостоящих электроприборов из-за того, что произойдет короткое замыкание в сети.
Пробой изоляции электрической проводки, коммутационной арматуры в щитке, в результате возгорание.

В обязательном порядке надо предпринять по предотвращению случайного включения.

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

А именно:

Отвертка – плюс и минус;
Индикаторная отвертка;
Переносной осветительный прибор.

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

После съёма клавиш с устройством можно осуществлять любые манипуляции, и даже под электронапряжением, естественно, соблюдая требуемые меры безопасности.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Поэтапность: как разобрать розетку

Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.

Действия:

Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
Далее надо будет выкрутить ещё 2 винта, которые отвечают за “усики” розеток.
Следующим шагом надо вытащить розетку из ниши, в которой она “сидит” и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.

Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.

Как снять выключатель со стены (видео)

Если нет уверенности в собственных силах, правильно обратиться к профессионалу. Электричество – это не шутка.

Как разобрать выключатель света

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам. Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель.

Блок: 1/4 | Кол-во символов: 339
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Блок: 2/3 | Кол-во символов: 1502
Источник: https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Блок: 2/4 | Кол-во символов: 914
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. статью: → «Проверка автоматических выключателей».

Блок: 3/12 | Кол-во символов: 1064
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Блок: 3/3 | Кол-во символов: 371
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Блок: 4/7 | Кол-во символов: 830
Источник: http://DekorMyHome.ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Блок: 4/5 | Кол-во символов: 424
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

Вытянуть рукой;
С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

винтовые зажимы;
пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Блок: 2/3 | Кол-во символов: 5205
Источник: http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Блок: 5/5 | Кол-во символов: 416
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Блок: 2/5 | Кол-во символов: 821
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

двухклавишный – «L», «1», «2» или «1», «2», «3»;
трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Блок: 3/5 | Кол-во символов: 3664
Источник: https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

снять клавиши — здесь различий от других марок устройств нет;
демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

винтами, которые просто выкручиваются отверткой;
специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Блок: 8/12 | Кол-во символов: 1811
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Блок: 11/12 | Кол-во символов: 710
Источник: http://electric-tolk. ru/kak-razobrat-vyklyuchatel-sveta/

Типичные ошибки в работе

Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.

Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Оцените качество статьи. Нам важно ваше мнение:

Блок: 12/12 | Кол-во символов: 677
Источник: http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/

Кол-во блоков: 19 | Общее кол-во символов: 19630
Количество использованных доноров: 6
Информация по каждому донору:

http://electric-tolk.ru/kak-razobrat-vyklyuchatel-sveta/: использовано 4 блоков из 12, кол-во символов 4262 (22%)
http://DekorMyHome. ru/remont-i-oformlenie/razborka-vykluchatelia-dlia-sveta-svoimi-rykami-poshagovyi-process.html: использовано 1 блоков из 7, кол-во символов 830 (4%)
http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html: использовано 2 блоков из 3, кол-во символов 5576 (28%)
https://elquanta.ru/vyklyuchateli/razobrat-vyklyuchatel-sveta.html: использовано 4 блоков из 5, кол-во символов 5325 (27%)
https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html: использовано 1 блоков из 3, кол-во символов 1502 (8%)
https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-razobrat-vyklyuchatel-sveta.html: использовано 3 блоков из 4, кол-во символов 2135 (11%)

Как разобрать выключатель — для света

Сегодня очередная полезная статья из рубрики «ЭЛЕКТРИКА» — будем снимать обычный клавишный выключатель, коих в наших квартирах достаточно большое количество. Разборка и съем может потребоваться при ремонте (например — решили переклеить обои) или же попросту он сломался и его нужно заменить. Если с наружными вариантами проблем не много, то вот внутренние снять сложнее (почитайте — как выбрать розетку). Однако все просто, читайте дальше пошаговая инструкция …

ОГЛАВЛЕНИЕ СТАТЬИ

1) Инструмент

Для работ нам понадобятся две отвертки. Одна с плоским носиком (прямая) и крестовая. У многих типов выключателей используется только «плоская» потому как нет крестообразных винтов крепления, однако у импортных может быть с точностью наоборот. Поэтому нужно иметь сразу две.

2) Обесточим помещение

Первым делом нам необходимо отключить электричество в помещении, в котором вы будете работать. Сейчас это легко сделать в электрощитке — автоматами (как я их называю – «автоматические пробки»). Отключаем нужные нам, если вы не знаете, какой идет на комнату — лучше отключить сразу все. Иначе есть вероятность получить удар электрическим током. Посмотрите на фотографию должно быть именно так.

Рычажок вниз, а в прорези должен быть «зеленый квадратик», это говорит о безопасности – можно работать.

3) Снятие клавиш

Основная сложность состоит в том, что надо снять клавиши с выключателя (если он двойной) или клавишу (если одинарный), иначе его попросту не разобрать.

И тут есть небольшие различия, все потому что механизмы различаются по конструкции.

Самый простой способ это потянуть кнопку на себя пальцами и сжать ее по бокам. Таким образом, крепления «утопятся» и она отойдет.

На некоторых выключателях это не получится, строение другое. Поэтому нужно найти разъемы по бокам, прямой отверткой «поддеть» их и потянуть на себя они отойдут. Только делайте это аккуратно, не сломайте клавишу.

4) Снятие рамки

Рамки также разные. Есть винтовые — которые крепятся на маленькие винтики, просто откручиваем и снимаем. Второй тип – это имеющие специальное крепление, своеобразные защелки по бокам, нужно отметить таких выключателей сейчас большинство (в средней ценовой категории), например у меня марки LEZARD. Нам нужно аккуратно (не сломайте), отогнуть эти пластиковые крепления и рамка сама отойдет. Для удобства снимаем одну сторону, затем другую, сразу две не получится.

5) Откручиваем корпус

Любой механизм держится на винтиках по бокам, всего их два редко может быть четыре. Однако у большинства моделей есть так называемое собственное крепление (распорного типа), его используют без болтов – тогда нам надо ослабить именно его. После того как вы открутите крепление, выключатель начнет выходить из подрозетника, мы его практически разобрали, осталось отключить провода.

6) Отключаем провода

Сейчас у 90% механизмов, электрическая проводка фиксируется болтиками. Для отключения достаточно их открутить и потянуть на себя.

Вот и все, мы закончили. Как видите разобрать и снять его не сложно, главное отключите электричество. Также стоит помнить оголенные провода, будут под током, когда вы включите электричество. Поэтому нужно их либо изолировать (если делаете ремонт), либо ставить исправный (если ваш старый сломался).

И в заключении вот так смотрится разобранный выключатель LEZARD. Основные три части – клавиша, рамка и сам механизм. Обратно все устанавливается в обратном порядке.

На этом я заканчиваю инструкцию, думаю было полезно. Читайте наш строительный блог.

Как снять розетку с выключателя?

1 Ответ

Выключите прерыватель.
Снимите лицевую панель.
Снимите переключатель и соедините два черных провода с помощью гайки.
Включите прерыватель и проверьте розетку .
Установите глухую лицевую панель на (теперь соединительный блок)
Установите шкафы.
Вырежьте отверстие в задней части шкафа для доступа к распределительной коробке.

Нажмите, чтобы увидеть полный ответ

Следовательно, как мне изменить розетку на некоммутируемую?

При отключенном выключателе выньте выход из коробки. Снимите переключающий провод и закройте его проволочной гайкой, аккуратно загнув обратно в коробку. Снимите верхний черный провод и соедините его с двумя 6-дюймовыми перемычками. Поместите по одной перемычке на каждый из латунных винтов, где раньше были горячий и переключаемый провода .

Можно также спросить, сколько проводов можно подключить к розетке? Подсчет проводов в электрических коробках Каждый изолированный провод , все кабельные зажимы вместе, все неизолированные провода вместе, и каждая опора для света или другого приспособления считается как один провод .Каждый коммутатор, розетка или другое устройство считается за два провода .

Точно так же можно спросить, а как вынуть язычок из розетки?

Снимите выход Hot Tab Между двумя винтами и лицевой стороной выходного отверстия вы заметите небольшой латунный кусок металла (называемый выступом ), соединяющий горячую подачу. Просто отломите его, вставив под него отвертку и согните взад и вперед.Вы также можете использовать плоскогубцы, чтобы ослабить его.

Как подключить красно-бело-черную электрическую розетку?

Подсоедините черный провод к розетке , которая должна быть всегда подключена (обычно к верхней), а красный провод к коммутируемой розетке . Подключите белый провод к любому из хромированных винтов (помните, они все еще соединены), а провод заземления к зеленому винту заземления.

Вынимаем электрические розетки из стен | Home Guides

Автор: Emrah Oruc Обновлено 19 декабря 2018 г.

Настенные электрические розетки — это то, что мы считаем само собой разумеющимся. В современных домах есть много удобно расположенных розеток, и они питают все, от зарядных устройств для сотовых телефонов до телевизоров и микроволновых печей. При ремонте может потребоваться вынуть электрическую розетку из стены. Электричество очень опасно, поэтому при выполнении этого проекта соблюдайте следующие меры предосторожности. Если вам неудобно работать с электричеством, наймите электрика для дополнительного душевного спокойствия.

Безопасность прежде всего

Сначала необходимо выключить питание розетки.Лучше всего это сделать, переставив автоматический выключатель в комнату. Электрические панели обычно имеют маркировку, указывающую, какая цепь для какой комнаты в доме. Однако иногда они могут быть неправильно помечены. После того, как вы перевернули выключатель, проверьте розетку с помощью электрического тестера, чтобы убедиться, что в ней нет питания. Тестер с подсветкой и звуковым сигналом дешев и прост в использовании. Просто вставьте конец с плоским лезвием в гнездо. Если он издает звуковой сигнал, розетка находится под напряжением.

Демонтаж

Когда в розетке больше не будет напряжения, снимите крышку гнезда (обычно удерживается на месте винтом с потайной головкой и потайной головкой).Это открывает доступ к розетке и электрической коробке. На всякий случай прикоснитесь тестером еще раз к соединениям на той стороне розетки, где подключаются провода. Если вы уверены, что розетка не находится под напряжением, открутите два винта сверху и снизу розетки и вытащить из коробки. Отрежьте или открутите провода от розетки.

Провода

Свисающие оголенные провода внутри стены не только противоречат строительным нормам, но также чрезвычайно опасны и создают опасность возгорания.Однако провода можно оставить в стене, если они не подключены к источнику питания, например к другой розетке, выключателю или автоматическому выключателю. Определите, где подключается другой конец проводов, и отсоедините их. Если они идут прямо к выключателю, отключите питание главной панели, затем отсоедините провода от выключателя. Если провода нужно оставить в стене, убедитесь, что они инертны.

Очистка

Если необходимо заменить розетку, установите новую.Если розетка должна быть удалена навсегда, снимите электрическую коробку и установите гипсокартон на незащищенное место. Электробоксы крепятся к шпилькам гвоздями, так что гвозди придется поддеть. Часто коробка, обычно пластиковая, ломалась. Это нормально, если вы не планируете использовать его повторно.

В вашем доме никогда не бывает достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Обратите внимание на эти простые

Розеток в вашем доме никогда не будет достаточно.Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

Если есть одна вещь, в которой каждому дому нужно больше, так это электрические розетки. Когда практически у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые консоли, всегда не хватает мест для подключения. И это без учета всех других электронных гаджетов, которые большинство людей есть в их домах в наши дни.

К счастью, можно легко добавить в свой дом дополнительные розетки, не вызывая электрика. Большинство домовладельцев считают, что подключение к розетке является одним из самых простых проектов, связанных с электричеством своими руками. Выполните следующие действия, чтобы узнать, как снять осветительную арматуру и подключить к ней розетку.

1. Купите новую розетку

Вам необходимо приобрести новую розетку (розетку) и крышку розетки в местном хозяйственном магазине. Возможно, вам понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

Если вы хотите, чтобы в осветительном приборе по-прежнему оставалась лампа, но вам также нужна розетка, вы можете вместо нее установить переходник между держателем лампы и розеткой. Вам даже не нужно знать, как заменить розетку, если вы используете переходник. Они вкручиваются прямо в розетку и содержат как розетки, так и патрон для лампочки. Если вам не нужен свет в приспособлении или не хотите вносить постоянные изменения в приспособление , вы можете купить адаптер только с розеткой.

2. Соберите свои инструменты

Вам понадобятся:

Плоскогубцы
Отвертка
Устройства для зачистки проводов
Бесконтактный датчик напряжения

Убедитесь, что у вас под рукой есть необходимые инструменты. начало работы сократит разочарование.

3. Отключите питание

Чтобы не порезаться электрическим током, выключите питание выключателя света на главной панели цепи.

4. Отвинтите светильник.

Сначала снимите стеклянный колпак или другое покрытие с осветительного прибора. Затем найдите монтажные винты, которые крепят прибор к распределительной коробке, и снимите приспособление.

5. Отсоедините провода

После того, как вы открутите винты, которыми светильник крепится к потолку, отсоедините проводку от светильника.Либо снимите гайки с проводов, либо открутите винты, удерживающие проводку на месте.

6. Отложите светильник

Держитесь за него, так как вы можете установить его в другом месте или вернуть его позже.

7. Повторное закрепление проводов

Возможно, вам придется заблокировать концы проводов, выходящих из распределительной коробки. Отрежьте ранее зачищенные концы и снова закрепите провода, чтобы обнажить около полдюйма меди.

8. Определите свои провода

Вы должны увидеть три провода, выходящие из распределительной коробки: белый, черный или красный и зеленый или неизолированная медь.Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Для заземления всегда используются зеленые или неизолированные провода.

9. Добавьте винтовые петли

Винтовые петли — это маленькие крючки на концах проводов, которые используются для прикрепления их к винтам на розетке. С помощью плоскогубцев согните эти крючки на концах проводов.

10. Подсоедините провода

После того, как вы добавили винтовые петли к своим проводам, пора подключить их к розетке.Наденьте петлю на черный или красный провод на верхний латунный винт в розетке и затяните его. Зацепите петлю белого провода вокруг верхнего серебряного винта гнезда и затяните его. Оберните зеленый или оголенный провод вокруг зеленого винта гнезда и затяните его.

11. Установите розетку

С помощью монтажных винтов с обеих сторон розетки прикрепите ее к распределительной коробке.

12. Проверьте новую розетку

Перед тем, как накрыть новую розетку, снова включите питание и проверьте его, чтобы убедиться в правильности работы.Это упростит поиск и устранение любых проблем с новой розеткой.

13. Установите крышку выпускного отверстия

Если у вас есть восьмиугольная распределительная коробка за вашей новой розеткой, вам может потребоваться купить специальную круглую крышку выпускного отверстия, чтобы установить поверх нее. В противном случае вы можете использовать обычную прямоугольную выпускную крышку. Если отверстие в потолке больше, чем крышка розетки, , возможно, вам придется залатать ее , чтобы уменьшить отверстие для розетки. Это рекомендуется сделать перед установкой новой розетки.

После установки новой крышки розетки вы готовы к использованию новой розетки. Для более сложных электромонтажных работ может помочь American Home Shield® . Наши домашние гарантии обеспечивают защиту до 21 домашней системы и приборов, включая электропроводку. Зайдите на сайт American Home Shield сегодня и найдите подходящий тарифный план.

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Сообщение от
Ким Сикс Фикс

на
5:00 УТРА
в

Сделай сам

Электрические

Эл. адрес

Питомник

Это сообщение может содержать партнерские ссылки

Когда я закончила детскую, я закрасила в белый цвет область на стене под поручнем стула.Поэтому старые грязно-белые розетки выглядели ужасно.

Когда я фактически заканчивал комнату, я решил просто заменить крышки панели переключателей, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я наконец слез с лошади и решил высосать ее и заменить сами выходы.

Я должен признать, что они были ДЕЙСТВИТЕЛЬНО плохими … Я почти уверен, что пьяные монахи красили комнату или что-то в этом роде, поскольку на них было около 4 слоев краски.

Сейчас существует 10 000 руководств о том, как заменить электрические розетки. Мой личный фаворит — от моего любимого гуру DIY Бретани. (На самом деле, я предлагаю вам прочитать ЕЕ пост и ЭТО, потому что знать больше всегда лучше.) Почти все эти руководства (включая Pretty Handy Girl) рассказывают вам, как использовать традиционные боковые винты. для подключения ваших новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.

Итак, сегодня я покажу вам ярлык с помощью вставных отверстий (также известных как разъемы QuickWire).

** Перед тем, как приступить к этому руководству, я даю вам ОГРОМНОЕ предупреждение. Если вам неудобно работать с электричеством или вы ВООБЩЕ не уверены, что собираетесь делать, позвоните специалисту. Серьезно … Я не хочу, чтобы вы роняли деньги, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет хорошо, если вы просто угадаете.Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для выполнения этого вида электромонтажных работ может потребоваться разрешение. **

Как заменить электрические розетки:

Шаг 1. Выключите питание. ДУХ!

Для проверки розеток использую тестер напряжения. Вы хотите проверить КАЖДУЮ ОДНУ РОЗЕТКУ, над которой вы планируете работать. Розетки могут работать в разных цепях в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание выключено, а затем кто-то щелкнет выключателем на вас.Наконец, проверьте верхнюю и нижнюю розетку (на самом деле они могут быть подключены независимо.)

Я всегда вставляю тестер напряжения в розетку (чтобы убедиться, что , работает), затем выключаю питание и проверяю его снова. Вы также можете использовать лампу, радио или что-то еще.

Шаг 2: Снимите розетку со стены

После снятия крышки панели переключателей отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому тянуть придется довольно сильно.. но не дергайте их, так как вы рискуете порвать провод.

Шаг 3. Следите за тем, где находятся провода в розетке

.
Современная электропроводка состоит из трех частей. Горячий провод (с черной оболочкой), нейтральный провод (с белой оболочкой) и заземляющий провод (без оболочки). Если у вас отсутствует провод заземления, вам следует проконсультироваться с электриком, поскольку это больше не является законным в соответствии с большинством строительных норм и правил. Некоторые розетки могут иметь более одного входящего горячего провода, особенно если в цепи есть выключатель.Вы хотите, чтобы ваша розетка работала правильно после замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую схему подключения, которую вы можете получить:

Шаг 4: Отсоедините провода от старой розетки

Если провода прикручены к розетке, их можно открутить и снять. Если вы заменяете розетку типа push-in (как я), вам нужно отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше головки отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод.Вы должны очень сильно давить.
Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете вытащить их, вы можете отрезать их кусачком, а затем зачистить сами. Чтобы узнать, сколько изоляции вам следует снять, используйте полосу на задней стороне розетки. Т

Шаг 5: Подключите провода к новой розетке

Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставляли вилку сразу в три отверстия розетки.Он не позволит тебе воткнуть что-нибудь в единственное отверстие. ) Что отлично подходит для детской.

Но ВСЕ розетки помечены либо «Горячий», «Белый», либо обоими. (Вы можете видеть на предыдущей фотографии и на фото ниже.) Некоторые труднее читать, чем другие, но посмотрите внимательно, и вы найдете это. При повторном присоединении проводов убедитесь, что вы положили их правильной стороной.

Вот где вы сэкономите кучу времени. Вместо того, чтобы прикручивать их в сторону, вы можете воткнуть оголенные провода в небольшие отверстия на задней стороне розетки.Это так просто. Вот почему он называется QuickWire. Внутри розетки есть небольшой зажим, который зацепит провод и не даст ему вытащить обратно.
Это еще одно место, где вам пригодится стриптизатор. длину соединяемого провода, вы будете знать, что провод вставлен достаточно далеко, когда почти не видно оголенных проводов.

После того, как вы вставили горячий и нейтральный провод, вам нужно добавить заземление. Создайте форму «крючка» в провод и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг винта (обычно зеленого цвета).Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю проволоки.

Шаг 6: Замените розетку в стене.

Осторожно загните провода обратно в розетку и снова закрутите верхний и нижний винты.

Шаг 7: (ДОПОЛНИТЕЛЬНО: только внешние стены)

Если ваша розетка находится в наружной стене, вам нужно добавить небольшую изоляционную прокладку за пластиной переключателя. Это защищает от сквозняков.
Нет необходимости использовать их на внутренних стенах.

Шаг 8: Установите пластину переключателя и включите питание.

Та-да! Ты сделал это! Разве она не красавица?

Теперь, когда я закончил и посмотрел, как хорошо они выглядят, я хочу заменить остальные не совсем белые розетки и выключатели!

Общая стоимость этого проекта составила менее 6 долларов (мне пришлось заменить 5 торговых точек, и они стоят около 1 доллара каждая!)

Недавно я удалил комментарии Disqus и перешел на систему комментариев Facebook.
Спасибо за Ваше понимание.

Как снять рамку с двойной розетки Legrand. Как снять розетку со стены и разобрать. Порядок снятия розетки

Переключатели, предназначенные для переключения режимов работы освещения в помещениях, имеют высокий запас прочности. Следовательно, они могут длиться очень и очень долго. Однако иногда возникают ситуации, когда необходимо снять этот элемент со стены, например, для поклейки обоев или замены на новую улучшенную модель.Весь процесс займет максимум 20 минут, и даже у человека, впервые столкнувшегося с такой необходимостью. Здесь главное соблюдать правила безопасности, а также выполнять все действия очень аккуратно и аккуратно. Ведь переключатель на 90% состоит из пластиковых элементов, которые не составит труда повредить при неправильном обращении.

Снятие выключателя со стены — на что обратить внимание в первую очередь

Во-первых, позаботьтесь о наличии специальных тонких резиновых перчаток, без которых не рекомендуется работать.После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо понимать некоторые особенности процесса.

Необходимо выделить такие важные моменты как:

Устройства безопасности. Сеть подключается к квартире через предохранители или автоматические выключатели. Перед началом работ в обязательном порядке необходимо обесточить, для чего тумблер станка переводят в нижнее положение. Если в распределительном щите есть вилки, то их нужно будет отключить, нажав на красную кнопку, расположенную рядом, а также открутить от картриджа обе вилки, отвечающие за нейтральный провод и фазу.
Тип переключателя. Это тоже очень важный момент … Сегодня используются самые разные модели, которые отличаются дополнительными функциями — дистанционным управлением, плавной регулировкой и многим другим. Однако для нашей задачи имеет значение только тип крепления — скрытое (распределительная коробка утоплена в бетон) и внешнее (коробка прикручивается к стене саморезами). Первый тип несколько сложнее, поэтому остановимся на нем.
Схема подключения. Чаще всего выключатель света комплектуется несколькими клавишами, что затрудняет снятие устройства со стены, так как количество проводов, подходящих для каждой клавиши, увеличивается.Кроме того, чем больше ключей, тем больше времени потребуется на удаление каждого из этих элементов.

Извлечение ключей из переключателя — первый этап демонтажа

Несмотря на то, что процесс снятия переключателя не относится к категории сложного, рекомендуется попробовать вызвать электрика. В конце концов, работа может быть опасной, потому что вам приходится иметь дело с электричеством. Если вызвать специалиста невозможно, действовать придется самостоятельно. Перед выполнением нужно убедиться, что не получился именно он.Часто проблема в картридже, который со временем просто перегорает.

Если выключатель нужно в любом случае демонтировать, например, чтобы оклеить стены обоями, когда этот элемент мешает работе, то потребуется полностью обесточить цепь электрического подключения в квартире. Несоблюдение правил электробезопасности может вызвать следующие проблемы:

1. Пожар
2. Нарушение изоляции электропроводки
3. Выход из строя подключенных к сети устройств в результате короткого замыкания
4.Поражение электрическим током, повреждение глаз, ожоги.

Необходимо не только отключить электричество в квартире, но и закрыть дверцу на замок. Вы также можете повесить на приборной панели табличку, информирующую вас о том, что в настоящее время ведутся работы, связанные с электричеством. Только тогда можно быть уверенным, что никто из жильцов случайно не подаст ток в квартиру.

Для снятия переключателя нам понадобятся следующие инструменты:

Переносной источник света
Отвертка для индикатора напряжения
Плоская и крестовая отвертка

Нам понадобится плоская отвертка, чтобы отсоединить ключи.Делать это нужно осторожно, чтобы не поцарапать клавиши и рамку и не сломать их. Наконечник устанавливается между рамкой и ключом с обеих сторон. Далее вам нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное, чтобы заставить ключ сдвинуться с места. Остальные клавиши, если они есть, снимаются намного проще без использования отверток.

А теперь проверим, действительно ли нет напряжения. Здесь нам понадобится индикаторная отвертка, которую мы прикрепляем к каждому из контактов.Подходит для ключей. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что вы делаете или к чему прикасаетесь. Поэтому новичкам лучше не выполнять такую работу самостоятельно, без посторонней помощи обойтись может быть очень сложно.

Удалив ключи, мастер может проверить целостность контактов, а также определить в них напряжение. Это ответит на вопрос, вышел ли из строя переключатель и нужно ли его полностью заменять.Если необходим дальнейший демонтаж, переходите к следующему этапу работ.

Как снять рамку — алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить прибор, а также провести детальный осмотр оборудование. В этом случае не удастся ограничиться только ключами; Также необходимо дополнительно снять рамку. К счастью, этот процесс тоже не особо сложный, главное действовать согласно инструкции и правилам техники безопасности.

Нам понадобится тот же набор инструментов, что и для работы с ключами. Чаще всего сам переключатель крепится несколькими винтами, которые можно открутить с помощью отвертки Phillips. Открутив винты, можно снять рамку. Он очень хрупкий и нежный, поэтому действия выполняются максимально аккуратно. Опять же, плоской отверткой нужно поддеть рамку, затем пальцами потянуть ее на себя. Если все сделано правильно, удерживающая рамка легко снимется, после чего вам останется только достать выключатель света.

Розетка с выключателем — особенности разборки устройства

Большой популярностью пользуются универсальные конструкции, включающие розетку и выключатель, выполненные в едином корпусе. Такие устройства достаточно удобны при эксплуатации, так как появляется возможность подключать осветительные приборы и запитать розетку от одной входящей линии. Недостаток очевиден — в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем вне зависимости от источника проблемы.Переживать не стоит, ведь эта операция выполняется очень быстро.

Вооружившись плоской отверткой, извлеките ключи, как описано выше. Под клавишами есть винты, которые можно вывернуть с помощью отвертки Phillips. Это не единственный элемент крепления — в розетке есть свои винты, которые тоже нужно будет открутить для демонтажа всего корпуса. Открутив все винты, остается только аккуратно потянуть корпус устройства на себя, чтобы он сдвинулся с места.Чтобы помочь себе, вы можете снова использовать отвертку с плоской головкой, осторожно поддев корпус.

В случаях, когда источником проблем с освещением является выключатель, вам необходимо заменить его на новый. Собираясь в магазин строительной техники, обязательно возьмите с собой старый выключатель. Это гарантирует, что новая модель будет соответствовать размеру существующего разъема. Кстати, если раньше был клавишный инструмент, это не значит, что нужно покупать только такое же оборудование. Итак, сенсорный выключатель, или выключатель с плавным управлением светом, подойдет идеально.

Подключение нового выключателя производится в порядке, обратном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего непосредственно разбирается сам прибор. Далее подключаются провода, это нужно делать в тех же местах, где они были подключены на старом переключателе. После этого блок устанавливается в отверстие розетки, закрепляется четырьмя винтами.

Осталось только закрепить декоративную рамку и клавиши. На этом работу можно считать полностью завершенной.Включив тумблер в коммутаторе, убеждаемся, что все работает на ура.

Логично продолжить эту тему. Имею в виду разбор и снятие розетки со стены. Многим «подручным» читателям эта информация не будет интересна, а вот новичкам, пожалуйста. Выкладываю подробную инструкцию…

Весь инструмент представляет собой отвертку. Берем с прямым изливом, если у вас в розетку прямые болты, или «крестовидные», если — крестообразные (на всякий случай можно брать и то, и другое сразу) Больше ничего нам не нужно.

2) Отключить электричество

Это важно, нужно выключить «автоматы» для нужного вам помещения. Если у вас нет разветвления по комнатам, то отключите полностью во всей комнате. Напомню — потяните рычаг вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Отвинтите пластиковую деталь

Теперь нужно открутить пластиковую крышку … В стандартных розетках (дорогие варианты не беру) крепление только одно — это центральный болт посередине, именно он держит пластиковую деталь (у меня есть Розетка LAZARD, однако, на других типах LEGRAND процесс будет аналогичным).Для этого берем отвертку и выкручиваем винт посередине (у меня крестообразная головка), потом просто снимаем. Половина боя пройдена, практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки крепятся к розеткам двумя болтами сверху и снизу или по бокам. Вам просто нужно их открутить. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые стоят в пространстве, нужно их ослабить, тогда розетка просто выйдет из места установки.

5) Отсоединить провода

Теперь отключаем электрику — там два провода «фаза» и «ноль», а также провод «масса», просто откручиваем болты от специальных креплений. Затем тянем проволоку на себя. Теперь вы можете снять розетку.

Как видите, ничего сложного, процедура достаточно простая. Ребята, однако, напомню, что все работы нужно проводить при выключенном электричестве, иначе рискуете получить удар электрическим током.Также оставшиеся оголенные провода необходимо заизолировать и спрятать, иначе возможно короткое замыкание.

Так выглядит снятая и разобранная розетка.

На этом инструкция завершается — думаю моя статья была вам полезна, почитайте нашу стройку.

Настенные тройники используются для одновременного подключения к сети до трех электрических устройств без использования дополнительных силовых фильтров. Такая розетка представляет собой штабелируемую конструкцию из трех обычных одиночных розеток с одним приводом.

Чтобы тройная розетка на стене выглядела более эстетично, ее завершающим элементом является общий внешний каркас, объединяющий все три устройства в одну композицию.

Как демонтировать тройную розетку

Перед тем, как начать описанный выше процесс, вам необходимо подготовить несколько инструментов:

отвертка с пластиковой ручкой;

Лента изоляционная

;
резиновые перчатки и обувь на резиновой подошве для работы с электричеством (на случай, если вы решили работать под напряжением).

Примечание! Если у вас нет опыта работы с электрическими приборами под напряжением, лучше не начинать. Правила техники безопасности запрещают это делать даже опытным электрикам. Если у вас нет дара бессмертия, лучше на короткий период отключить электричество демонтировав розетку.

Процесс демонтажа тройной розетки состоит из нескольких поэтапных мероприятий:

Подготовительные работы
Отсоединение ограничителей крепления
Отключение устройства от кабеля

Давайте подробнее рассмотрим каждый из вышеперечисленных шагов.

Шаг 1. Подготовительные работы

Перед тем, как приступить к демонтажу тройной розетки в гостиной, необходимо отключить сетевое напряжение во всей квартире. Затем стоит несколько раз проверить по индикатору отсутствие напряжения, и только после этого приступить к демонтажным работам.

Шаг 2. Удаление стопорного винта

Сначала необходимо снять верхнюю крышку гнезда, чтобы получить доступ к крепежному винту, затем отверткой открутите ее.После этого можно полностью снять верхнюю крышку розетки, получив тем самым доступ к «внутренностям» электрического устройства.

Шаг 3. Снятие стопорных упоров

Розетка удерживается внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус наконечника можно легко вынуть из гнезда.

Выключатели света обычно имеют значительный рабочий запас, поэтому их не нужно регулярно разбирать.

Однако, если такая необходимость все же пришла, то делать это нужно предельно осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% сделаны из пластика.

Первое, что всегда нужно делать, это, конечно, выключить электричество и только потом приступить к работе. Вам потребуются следующие инструменты:

Отвертка

— плоская и крестообразная;

Отвертка

— индикатор напряжения;
переносной источник света.

С помощью плоской отвертки необходимо снять клавиши переключателя, для чего мы устанавливаем его острием между рамкой и одной из клавиш, сверху или снизу.

Приложив небольшое усилие и используя отвертку в качестве рычага, нужно поддеть ключ и пальцами вынуть его из пазов. Второй ключ снимается без отвертки.

По индикатору убеждаются в отсутствии напряжения; для этого нужно приложить отвертку к каждому из контактов.Если переключатель находится в темном месте, используйте источник света, чтобы не повредить оборудование.

Вынув ключи с переключателем, можно выполнять любые операции, и даже под напряжением, конечно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость демонтировать коммутатор, для более детального осмотра с отключением от сети или есть полная уверенность в том, что прибор нуждается в замене, то необходимо удалить не только ключи, но и крепеж рамка, которая в свою очередь удерживает декоративную рамку.

Для этого вам понадобится тот же набор инструментов, что и в предыдущем случае, но если переключатель закреплен винтами Phillips, вам также понадобится отвертка Phillips.

Фиксирующая рамка находится чуть ниже клавиш, и вы можете снять ее с помощью той же плоской отвертки.

Удерживается защелками на корпусе переключателя, поэтому нужно без лишних усилий поддеть зубья отверткой, так как рамка достаточно хрупкая, и пальцами потянуть на себя.При этом необходимо держать раму, так как без рамы она легко может упасть.

Сейчас довольно часто можно встретить универсальную схему разводки — розетка и выключатель в одном корпусе. Это очень удобно, так как позволяет запитать розетку от одной входящей линии, а осветительные приборы сразу подключить, запустив фазный провод через выключатель.

В случае поломки, которая, однако, бывает крайне редко, удаляют весь корпус полностью, но это не очень сложно, тем не менее, необходимо знать некоторые особенности при снятии такой конструкции.

Несмотря на то, что он довольно простой, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится еще и в районе переключателя, под кнопкой.

Первое, что нужно сделать, это извлечь ключ переключателя, поддев его плоской отверткой, а затем открутить винты, удерживающие корпус под ним, а также винт на гнезде.

Достаточно легко потянуть корпус на себя, затем осмотреть розетку и выключатель, чтобы выяснить причины поломки или даже разобрать прибор.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно проста, иногда производители (в основном Legrand, Schneider, Viko) делают отверстия для демонтажа невидимыми, чтобы улучшить конструкцию. Результатом может стать случайное повреждение корпуса или долгое время поиска зажимов и разъемов. Чтобы читатели «» не столкнулись с такой абсурдной ситуацией, рекомендуем ознакомиться с подробной инструкцией по разборке корпуса своими руками.

Итак, в исходном положении у вас кулисный переключатель надежно закреплен внутри паза. Для начала подготовьте инструмент, чтобы быстро разобрать корпус — индикаторную отвертку, которой будет достаточно.

Инструкция по разборке выключателя света в квартире следующая:

Отключите автоматический выключатель, защищающий проводку от сетевых перегрузок и коротких замыканий.
С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
Выньте ключ (и). Неважно, какой из них вы используете: одноклавишный, двухклавишный или трехклавишный. Чтобы вынуть ключ, нужно сжать его пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «садится» внутри корпуса и для того, чтобы ее достать, необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рама фиксируется двумя болтами изнутри, реже деталь держится за пазы, которые необходимо слегка прижать отверткой, чтобы разобрать электроакустику.Другой вариант крепления рамы — дополнительный элемент, который крепится к пазам суппорта.
Вытащить «сердечник» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще один вариант удержания корпуса в розетке — с раздвижными ножками. Их нужно ослабить, открутив по бокам болты, регулирующие угол расширения.
Отсоедините подводящие провода.Фаза, земля и ноль могут быть зафиксированы с помощью самозажимных клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить провода из разъемов. Откручиваем винтовые клеммы отверткой и аккуратно снимаем провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Визуальные видеоуроки позволят более подробно увидеть все этапы продвижения:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как вынуть розетку Legrand из стены.Как снять розетку со стены

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с нее снимают все розетки и выключатели. Никакая ювелирная аккуратность не поможет обойти устройства без снятия — обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже представлена краткая инструкция с фото, потратив на нее 5 минут, вы не получите электрошок, а обои будут красиво смотреться в интерьере квартиры.

Шаг первый — подготовка

Розетки / выключатели снимаются непосредственно перед приклеиванием обоев; Вам не нужно делать это заранее, так как вы можете получить удар электрическим током при включении света или, как вариант, сидеть в темноте с выключенными электроприборами.

Снимаем старые обои
Подготовить стену (при необходимости),
Подготовить клей и вырезать новые обои
Выключить свет на счетчике
Снять розетки
Наклеить обои.

Так что вы сможете избежать некоторых неудобств и употребления нецензурных слов при близком знакомстве с находкой Александра Вольта.

Из инструмента вам понадобится плоская и крестовая отвертка.

Шаг второй — снятие переключателя

Напоминаем, что мы снимаем, а не разбираем розетки и выключатели, поэтому важно сохранить их в целости, если замена не планируется. На примере однокнопочной модели выключателя Legrand Etika суть осталась прежней для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвертку или острый нож. Запускаем отвертку в щель между кнопкой и рамкой переключателя, прижимая прижимную панель до тех пор, пока крепление антенны не выйдет из бокового отверстия. Не переусердствуйте — нужно нажимать кнопку, пока не вылезут усики — ни больше, ни меньше.

Теперь снимаем защитную панель, открывающую доступ к проводам и основным крепежам выключателя. Для этого откручиваем сверху и снизу 1-2 винта и при помощи отвертки зацепляем протектор.Защитная панель прижимает рамку переключателя к стене, после снятия первой автоматически освобождается и снимается вторая.

Если выключатель или розетка долго стояли и начали раскачиваться, то на этом этапе механизм исправлен. Для этого после снятия защитной панели и рамки зажимают два основных крепежных винта. Они расположены по бокам толкающего механизма в выключателе или справа и слева от входного отверстия в розетке. Винты затягиваем, не щадя усилий — их сложно оторвать.

Необязательно снимать полностью механизм включения света — достаточно снять кнопку, защитную панель и лицевую панель!

Теперь осталось приклеить обои, отрезав листы обоев на переключателе так, чтобы они вошли внутрь периметра переключателя на 1 см, и установить механизм обратно в обратном порядке — внешняя рамка, закрепив защитную панель двумя винтами. и устанавливаем кнопку до щелчка.

Если вы снимаете, но не заменяете переключатели, вымойте кнопку и верхнюю панель водой с мылом после снятия.Даже у хорошей хозяйки со временем выключатели загрязняются, и тщательно вымыть их на стене невозможно.
Если стены для снятия старых обоев не промокли и в доме нет маленьких детей, то при снятии выключателей и розеток не выключайте свет — сделайте это непосредственно перед оклейкой, когда мокрые листы станут проводником тока.

Выключатели освещения обычно имеют значительный рабочий запас, поэтому их не нужно регулярно разбирать.

Первое, что всегда нужно делать, это, конечно, выключить электричество и только потом начинать работу. Вам потребуются следующие инструменты:

Отвертка

— плоская и крестообразная;

Отвертка

— индикатор напряжения;
переносной источник света.

Крепежная рамка находится чуть ниже клавиш, и вы можете снять ее с помощью той же плоской отвертки.

Сейчас довольно часто можно встретить универсальную схему подключения — розетка и выключатель в одном корпусе. Это очень удобно, так как позволяет запитать розетку от одной входящей линии, а осветительные приборы сразу подключить, пропустив фазный провод через выключатель.

При поломке, которая, однако, случается крайне редко, удаляют весь корпус полностью, но это не очень сложно, тем не менее, нужно знать некоторые особенности при снятии такой конструкции.

Достаточно легко потянуть корпус на себя, затем осмотреть розетку и выключатель, чтобы узнать причины поломки или даже разобрать прибор.

Как демонтировать тройную розетку

Перед тем, как начать описанный выше процесс, вам необходимо подготовить несколько инструментов:

отвертка с пластиковой ручкой;

Лента изоляционная

;
резиновые перчатки и обувь на резиновой подошве для работы с электричеством (на случай, если вы решили работать под напряжением).

Примечание! Если у вас нет опыта работы с электрическими приборами под напряжением, лучше не начинать. Правила техники безопасности запрещают это делать даже опытным электрикам. Если у вас нет дара бессмертия, лучше на короткий период отключить электричество демонтировав розетку.

Процесс демонтажа тройной розетки состоит из нескольких поэтапных мероприятий:

Подготовительные работы
Отсоединение ограничителей крепления
Отключение устройства от кабеля

Давайте подробнее рассмотрим каждый из вышеперечисленных шагов.

Шаг 1. Подготовительные работы

Перед тем, как приступить к демонтажу тройной розетки в жилом помещении, необходимо отключить сетевое напряжение во всей квартире. Затем стоит несколько раз проверить индикатором отсутствие напряжения, и только после этого приступить к демонтажным работам.

Шаг 2. Удаление стопорного винта

Шаг 3. Снятие фиксаторов

Розетка удерживается внутри коробки с помощью специальных фиксаторов. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус наконечника можно легко вынуть из гнезда.

Переключатели, предназначенные для переключения режимов работы освещения в помещениях, имеют высокий запас прочности.Следовательно, они могут длиться очень и очень долго. Однако иногда возникают ситуации, когда необходимо снять этот элемент со стены, например, для поклейки обоев или замены его на новую улучшенную модель. Весь процесс займет максимум 20 минут, и даже у человека, впервые столкнувшегося с такой необходимостью. Здесь главное соблюдать правила безопасности, а также выполнять все действия очень аккуратно и аккуратно. Ведь переключатель на 90% состоит из пластиковых элементов, которые не составит труда повредить при неправильном обращении.

Снятие выключателя со стены — на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо понимать некоторые особенности процесса.

Следует выделить важные моменты, например:

Устройства безопасности.Сеть подключается к квартире через предохранители или автоматические выключатели. Перед началом работ обязательно отключите напряжение, для чего тумблер станка переводят в нижнее положение. Если в распределительном щите есть вилки, то их нужно будет отключить, нажав на красную кнопку, расположенную рядом, а также открутить от картриджа обе вилки, отвечающие за нейтральный провод и фазу.
Тип переключателя. Это тоже очень важный момент.Сегодня используются самые разные модели, которые отличаются дополнительными функциями — дистанционное управление, плавная регулировка и так далее. Однако для нашей задачи имеет значение только тип крепления — скрытое (распределительная коробка утоплена в бетон) и внешнее (коробка прикручивается к стене саморезами). Первый тип несколько сложнее, поэтому остановимся на нем.
Схема подключения. Чаще всего выключатель света комплектуется несколькими клавишами, что затрудняет снятие устройства со стены, так как количество проводов, подходящих для каждой клавиши, увеличивается.Кроме того, чем больше ключей, тем больше времени потребуется на удаление каждого из этих элементов.

Извлечение ключей из выключателя — первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложного, рекомендуется попробовать вызвать электрика. В конце концов, работа может быть опасной, потому что вам приходится иметь дело с электричеством. Если вызвать специалиста невозможно, действовать придется самостоятельно. Перед выполнением нужно убедиться, что не получился именно он.Часто проблема в картридже, который со временем просто перегорает.

1. Пожар
2. Нарушение изоляции электропроводки
3. Выход из строя подключенных к сети устройств в результате короткого замыкания
4.Поражение электрическим током, повреждение глаз, ожоги.

Необходимо не только отключить электричество в квартире, но и закрыть дверцу на замок. Вы также можете повесить на приборной панели табличку, информирующую вас о том, что в настоящее время ведутся работы, связанные с электричеством. Только тогда можно быть уверенным, что никто из жильцов случайно не подаст ток в квартиру.

Для снятия переключателя нам понадобятся следующие инструменты:

Переносной источник света
Отвертка для индикатора напряжения
Плоская и крестовая отвертка

Как снять рамку — алгоритм действий для новичков

Набор необходимых нам инструментов такой же, как и для работы с ключами. Чаще всего сам переключатель крепится несколькими винтами, которые можно открутить с помощью отвертки Phillips. Открутив винты, можно снять рамку. Он очень хрупкий и нежный, поэтому действия выполняются максимально аккуратно. Опять же, нужно поддеть рамку плоской отверткой, а затем пальцами потянуть ее на себя. Если все сделано правильно, удерживающая рамка легко снимется, после чего вам останется только достать выключатель света.

Розетка с выключателем — особенности разборки устройства

Большой популярностью пользуются универсальные конструкции, включающие розетку и выключатель, выполненные в едином корпусе. Такие устройства достаточно удобны при эксплуатации, так как появляется возможность как подключать осветительные приборы, так и запитать розетку от одной входящей линии. Недостаток очевиден — в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем вне зависимости от источника проблемы.Переживать не стоит, ведь эта операция выполняется очень быстро.

Вооружившись плоской отверткой, извлеките ключи, как описано выше. Под клавишами есть винты, которые можно вывернуть с помощью отвертки Phillips. Это не единственный крепежный элемент — в розетке есть свои винты, которые тоже нужно будет открутить для демонтажа всего корпуса. Открутив все винты, остается только аккуратно потянуть корпус устройства на себя, чтобы он сдвинулся с места.Чтобы помочь себе, вы можете снова использовать отвертку с плоской головкой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, вам необходимо заменить его на новый. Собираясь в магазин строительной техники, обязательно возьмите с собой старый выключатель. Это обеспечит соответствие размера новой модели существующему разъему. Кстати, если раньше был клавишный инструмент, это не значит, что нужно покупать только такое же оборудование. Итак, подойдет сенсорный выключатель, или выключатель с плавным управлением светом.

Подключение нового выключателя выполняется в порядке, обратном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего непосредственно разбирается сам прибор. Далее подключаются провода, это нужно делать в тех же местах, где они были подключены на старом переключателе. После этого блок устанавливается в отверстие розетки, закрепляется четырьмя винтами.

Инструкция по разборке выключателя света в квартире следующая:

Отключите автоматический выключатель, защищающий проводку от сетевых перегрузок и коротких замыканий.
С помощью индикаторной отвертки убедитесь, что в комнате нет электричества.
Выньте ключ (и). Неважно, какой из них вы используете: одноклавишный, двухклавишный или трехклавишный. Чтобы вынуть ключ, нужно сжать его пальцами по бокам (посередине) и аккуратно вынуть из корпуса (как показано на фото). Иногда деталь плотно «сидит» внутри корпуса, и для того, чтобы достать ее, необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рама фиксируется двумя болтами изнутри, реже деталь держится за пазы, которые необходимо слегка прижать отверткой для разборки электрооборудования.Другой вариант крепления рамы — с дополнительным элементом, который крепится к пазам суппорта.
Вытащить «сердечник» из гнезда. По бокам корпуса есть два винта, которыми механизм крепится к стене. Все, что вам нужно сделать, это открутить их отверткой. Есть еще один вариант удержания корпуса в розетке — раздвижными лапками. Их нужно ослабить, открутив по бокам болты, регулирующие угол расширения.
Отсоедините подводящие провода. Фаза, земля и ноль могут быть зафиксированы с помощью самозажимных клемм или винтовых зажимов. В первом случае нужно просто нажать на фиксирующие рычаги и вытащить провода из разъемов. Откручиваем винтовые клеммы отверткой и аккуратно снимаем провода.

Вот и вся инструкция по разборке выключателя света. Как видите, ничего сложного в таком мероприятии нет.

Визуальные видеоуроки позволят более подробно увидеть все этапы продвижения:

Видеоинструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как заменить розетку

Нет ничего хуже старой или неисправной розетки, которая мешает осветить комнату.К счастью, замена старой розетки относительно недорогая и простая в использовании. Патрон лампы используется для электрического подключения и поддержки светильника. Эти компоненты легко и безопасно заменить. В Америке и Европе наиболее распространенным типом патронов для ламп является так называемое резьбовое основание Эдисона, которое представляет собой металлическое основание с резьбой, которое ввинчивается в соответствующее резьбовое гнездо осветительного прибора. Если лампочка питается от переменного тока (AC), резьба подключается к нейтрали, а контакт на нижнем конце цоколя подключается к горячей фазе.Если вы замените розетку в своем старом осветительном приборе, но она по-прежнему не будет работать должным образом, есть вероятность, что электрическая розетка, которую вы используете для питания лампы, требует обслуживания или замены. Электрическая розетка — это устройство, которое используется для подачи электроэнергии и питания электрооборудования. Мы взяли на себя смелость создать два исчерпывающих руководства, которые помогут вам в устранении распространенных проблем в погоне за светом.

Как заменить старую розетку

Вам понадобится новая розетка той же мощности и стиля, что и существующая розетка вашего канделябра или лампы.Также вам понадобятся отвертки, инструменты для зачистки проводов, тестер, плоскогубцы и, в зависимости от высоты светильника, лестница.

Найдите и устраните неисправность лампочки, чтобы сначала определить, связана ли проблема с лампой, патроном или проводкой.
Включите питание цепи, над которой вы будете работать, получив доступ к электрическому выключателю или панели предохранителей. Выньте лампочку из розетки и включите питание. Проверьте с помощью бесконтактного тестера напряжения, есть ли в розетке напряжение.Если нет питания, выключите питание, прежде чем продолжить.
Снимите глобус вашего осветительного прибора. Глобус лампочки обычно удерживается внутренними зажимами или привинчивается к внешнему кольцу светильника. Держите лампочку в одной руке, а другой открутите винт и отложите в сторону.
Отвинтите два винта кронштейна, которые расположены по направлению к центру, чтобы вы могли снять прибор с его монтажного кронштейна. Поворачивайте приспособление до тех пор, пока головка винта не сможет пройти через большее отверстие в пазах для винтов.
Поверните гайки проволоки против часовой стрелки и снимите их с проволоки. Разъедините провода и отсоедините заземляющий провод, если он есть. Отложите приспособление в сторону. Вытяните провода из розетки через отверстие, чтобы розетку можно было снять.
Выньте лампочку из патрона и с помощью крестовой отвертки извлеките патрон из светильника. Разделите розетку вручную или с помощью открывалки для писем. Загляните внутрь, чтобы найти винт Phillips, и ослабьте его, удерживая стопорную гайку.После того, как винт будет удален, осторожно вставьте гнездо в другую руку и удерживайте винт с головкой под торцевой ключ. Выбросьте старую розетку и обратитесь за заменой.
Установите новое гнездо, затянув только что снятый винт, но не слишком сильно, иначе гнездо может сломаться. Вставьте провода обратно в приспособление. Найдите максимальную мощность, указанную на боковой стороне новой розетки, и установите соответствующую лампочку.
Установив приспособление на место, повторно соедините провода, используя по одной гайке для проводов каждого цвета.Совместите больший монтажный паз прибора с винтами монтажного кронштейна. Вставьте винты в отверстия и поверните, чтобы осветительный прибор не упал. Затяните все винты и дважды убедитесь, что провода не выступают из основания.
Очистите и установите шар, затянув все винты, заменив стопорную гайку или вдавив ее в зажимы.
Снова включите питание и проверьте электрическую панель. Если лампочка загорится, замена прошла успешно.

Как заменить электрическую розетку

Замена розеток, как правило, не требует уведомления, поэтому нет необходимости в том, чтобы работа выполнялась квалифицированным электриком. Есть два основных типа электрических розеток: GFCI и AFCI. Эти электрические розетки легко идентифицировать, и ваш дом может содержать их комбинацию. Если в какой-либо момент вы почувствуете дискомфорт или опасность при работе с электричеством, мы рекомендуем обратиться за профессиональной консультацией и услугами квалифицированного электрика.

Перед проведением любых электромонтажных работ необходимо убедиться, что основное электропитание отключено от розетки, которую необходимо заменить.
Выкрутите крепежные винты, чтобы высвободить розетку из монтажной коробки.
Осторожно опустите розетку вперед, чтобы увидеть проводку внутри розетки.
Вы найдете одну из трех конфигураций проводки: один кабель, подключенный к розетке с одним проводом каждого цвета, два кабеля, подключенные к розетке с двумя проводами каждого цвета, или три кабеля, подключенные к розетке с тремя проводами каждого цвета. каждый цвет.Независимо от конфигурации, открутите винты клемм, чтобы освободить все провода. Коричневые провода находятся под напряжением, синие провода — нейтраль, а зеленые или желтые провода — заземление.
Установите новую розетку и отметьте, где находится каждая клемма.
Вставьте нейтральный провод в нейтральную клемму, провод под напряжением к клемме под напряжением, а заземляющий провод к клемме заземления.
Убедитесь, что к клемме соприкасается только оголенный провод и что после вставки ничего не видно.
