Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для сооружения основного корпуса.
2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Соединительные приспособления. Они являются отводами на 90^о и 45^о или муфтами.
6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
2. Количество поворотных муфт (меньше трёх).
3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Оцените статью: Поделитесь с друзьями!

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т. п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Конструкция и монтаж коаксиального дымохода

Содержание статьи:

Бытует мнение, что безопасность использования в качестве отопительных приборов газовых котлов зависит исключительно от конструктивных особенностей этих устройств. Якобы, чем дороже котел, тем он надежнее. На самом же деле ни один, даже гипердорогой элемент отопления не может обеспечить полную безопасность жизни и здоровья людей, если в процессе его монтажа и обустройства всей системы в целом не соблюли правила установки дымохода. Именно он выводит из помещения продукты горения и обеспечивает правильную работу котла.

Если речь идет об отопительных приборах, работающих на голубом топливе, то их монтируют вместе с так называемыми коаксиальными дымоотводами. Их преимущество состоит в том, что воздух, так необходимый для процесса горения, берется снаружи. Получается, что эта деталь выполняет двойственную функцию: вначале забирает кислород с улицы и обеспечивает работоспособность газового котла, а затем выводит из дома дым и копоть. Сегодня мы поговорим о том, что представляют собой коаксиальные дымоходы, в чем состоят их достоинства и недостатки; детально опишем процесс монтажа и подскажем, чему следует уделить максимум внимания.

Достоинства и недостатки коаксиального дымохода

Под термином «коаксиальный» подразумевается конструкция, состоящая из двух частей. Дымоходы такого типа представляют собой двухконтурные изделия из труб, различающихся диаметром. Они вставляются друг в дружку, а чтобы детали не соприкасались, оборудуются специальными перемычками.

Как уже говорилось выше, система предназначена для выполнения двойственной функции – забора воздуха снаружи и выведения продуктов горения. Общая длина коаксиального дымоотвода равна двум метрам. Располагается он горизонтально и проходит через стену. Через крышу такие трубы обычно не выводят – это снижает их функциональность.

Совет! Для повышения работоспособности дымоотвода коаксиального типа выводить наружу его лучше горизонтально – через стену.

Благодаря особой конструкции принцип работы предмета нашего сегодняшнего разговора кардинально отличается от того, как функционирует подавляющее большинство других дымоходов. Воздух, без которого невозможен процесс горения в котле, забирается снаружи самой трубой, исключая необходимость регулярного проветривания помещения. Кроме того, коаксиальные дымоходы решают целый ряд проблем, с которыми не в силах справиться прочие системы:

• повышают КПД отопительного прибора путем сокращения теплопотерь, так как забираемый снаружи воздух нагревается от той части трубы, которая выводит дым;
• сводят к минимуму риск возгорания там, где труба соприкасается с легковоспламеняемыми поверхностями, ведь температура внутренней трубы заметно снижается после контакта с холодным наружным воздухом;
• не загрязняют атмосферу несгоревшими газами, так как топливо благодаря высокому КПД выгорает полностью. Следовательно, газовые котлы, оборудованные коаксиальными дымоотводами, более экологичны;
• повышают уровень безопасности людей благодаря тому, что весь цикл работы котла проходит в закрытой камере. Ни дым, ни гарь в помещение не попадают, следовательно, отпадает необходимость обустройства принудительной вентиляции;
• коаксиальные дымоотводы компактны, установить их можно даже в небольших по площади комнатах;
• богатый выбор таких устройств позволяет оборудовать ими совершенно любые с точки зрения мощности и особенностей конструкции отопительные приборы.

Если говорить о недостатках системы, то он наблюдается лишь один – высокая стоимость, которая по карману не всем. Хотя здесь следует учесть все «за» и «против» и хорошенько подумать: возможно, в некоторых случаях имеет смысл переплатить за качество и полную безопасность эксплуатации.

Монтаж дымоотвода коаксиального типа

Установку дымовыводящего канала такого типа необходимо начинать с подготовки отверстия в стене, диаметр которого будет соответствовать сечению дымохода. После этого нужно надежно соединить трубу с горловиной, размещенной на отопительном приборе, и зафиксировать ее с помощью хомута. Полученную таким образом конструкцию следует прочно прикрепить несколькими болтами.

Совет! Сечение трубы должно быть аналогично диаметру выхлопного патрубка на главном элементе отопления.

Теперь можно собирать сам дымоотвод. Используя хомуты, которые идут в комплекте, соедините детали. Проверьте, надежно ли они скреплены. Наденьте сверху декоративные накладки, чтобы труба не портила интерьер помещения.

Устанавливать коаксиальный дымоход можно двумя способами – внутренним и наружным.

Внутренний монтаж начинают с подбора сечения трубы, оно указано в паспорте. Соединяют трубу с котлом при помощи тройника, а звенья крепят «цепочкой», чтобы не препятствовать выходу дыма.

Двухконтурные трубы соединяют между собой переходным узлом, а на стыки накладывают хомуты.

При наружном монтаже, который предпочтителен в случае, если коаксиальный дымоход прокладывают в уже готовом здании, в первую очередь выбирают место для входа трубы. На наружной стене определяют место выхода дымоотвода, проделывают отверстие соответствующего диаметра. Затем начинают сборку системы: трубу соединяют с газовым котлом посредством колена и тройника, крепят ее к стене надежными кронштейнами.

Советы по установке коаксиального дымоотвода

Безопасный монтаж дымохода необходимо осуществлять согласно требованиям техники безопасности и инструкции, которой сопровождается система во время покупки.

Выходное отверстие нужно делать на расстоянии полтора метра над газовым котлом. При этом расстояние от отверстия до земли не может быть меньше 1 метра.

Если труба слишком короткая, и ее нужно наращивать, помните, что итоговая ее длина не может быть больше трех метров. Применять герметики для соединения частей запрещено.

Выполнять горизонтальный монтаж следует под небольшим углом – хотя бы в 3 градуса.

Максимально допустимое количество колен в системе составляет 2 штуки.

Выводы

Коаксиальные дымоходы – системы, обладающие огромным количеством преимуществ при минимуме недостатков. Они функциональны, экологичны, совершенно безопасны и при правильной установке способны прослужить долгие годы.

Видео по теме

Loading…

Коаксиальный дымоход для газового котла своими руками

Содержание:

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

1. Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
2. Отсутствие обратной тяги.
3. Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
4. Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
5. Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

• отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
• от потолка до отверстия должны быть не менее 20 см;
• расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
• перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.

Коаксиальный дымоход для газового котла: особенности, монтаж

Содержание статьи:
Коаксиальный дымоход для газового котла: устройство и принцип работы
Преимущества и недостатки коаксиальных дымоходов
Коаксиальный дымоход и его разновидности
Монтаж коаксиального дымохода: последовательность работ

Дымоход дымоходу рознь, особенно если речь идет о стандартной системе дымоудаления, предусматривающей прямоточную трубу для отвода продуктов сжигания топлива и приточную вентиляцию. Самым главным недостатком таких систем является их зависимость от погодных условий – на их работу влияет и температура за окном, и сила ветра, и многие другие погодные факторы. Такими недостатками не обладает так называемый коаксиальный дымоход для газового котла – на его работу практически ничто не способно повлиять. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety. org мы ознакомимся с его устройством и принципом работы, разберемся с разновидностями и тонкостями установки.

Коаксиальный дымоход для газового котла фото

Коаксиальный дымоход для газового котла: устройство и принцип работы

Устройство коаксиального дымохода на удивление простое, как и сам и его принцип работы. По сути, он представляет собой две трубы разного диаметра, помещенные друг в друга. По внутренней трубе меньшего диаметра осуществляется отвод продуктов горения, а по наружной, вернее по пространству, образованному между корпусом внутренней и наружной трубы, в котел подается свежий, насыщенный кислородом воздух. Улавливаете разницу между стандартной системой отведения продуктов горения и коаксиальным дымоходом? Если в первом случае для работы котла понадобится как минимум три канала (приток воздуха, отведения дыма и вентиляция помещения в целом), то во втором можно обойтись всего одной трубой.

При таком устройстве дымохода газовые хозяйства даже не выдвигают особых требований к нему – мало того, требования к установке коаксиального дымохода даже не предусматривают наличия в помещении приточно-вытяжной вентиляции. Никаких особых требований здесь вообще нет – имеются только рекомендации, несоблюдение которых чревато поломкой котла. Сами понимаете, что их соблюдение в ваших же интересах. По сути, это всего один момент – конденсат, который нужно направить не к котлу, а от котла. Решается этот вопрос небольшим уклоном горизонтальной трубы в сторону улицы. Кстати, отсутствие этого уклона обуславливает интенсивное обледенение коаксиального дымохода.

Устройство коаксиального дымохода фото

Эта система, конечно, хорошая, но имеется одно “но” – далеко не каждый котел отопления может похвастаться возможностью оборудовать его коаксиальным дымоходом. Дело в том, что для нормального функционирования такой системы дымоудаления необходима специальная турбина, которая является составной частью котла. По сути, это мощный вентилятор, который заставляет горячий воздух вылетать наружу, а холодный, не загрязненный продуктами горения топлива, втягиваться внутрь камеры сгорания. Как говорится, все гениальное просто!

Преимущества и недостатки коаксиальных дымоходов

Преимуществ у коаксиальных дымоходов достаточно много – к основным положительным моментам можно отнести следующее.

1. Увеличение КПД котла, которое достигается за счет подачи в камеру сгорания котла подогретого воздуха с улицы. Получается так, что выхлопные газы сквозь тонкую оболочку внутренней трубы нагревают всасываемый воздух, и котлу не приходится сжигать топливо на его подогрев.
2. Пожаробезопасновть, которая обеспечивается все тем же эффектом теплообмена между выбрасываемым и всасываемым потоками. Кроме того, что нагревается всасываемый воздух, выбрасываемый одновременно с ним охлаждается – остывший выхлоп уже не в состоянии причинить никаких проблем. А еще двойная труба уберегает отверстие, через которое проходит дымоход, от воздействия высокой температуры – дополнительно изолировать дымоход негорючими материалами не нужно даже в деревянном доме.
3. Универсальность, которая выражается в том, что установка коаксиального дымохода может быть выполнена на котел, работающий на любом виде топлива. Естественно, при условии наличия в нем турбины.

   Замерзает коаксиальный дымоход фото

Теперь что касается недостатков коаксиальных дымоходов. Здесь можно выделить всего один момент – это его обмерзание. В принципе, такой недостаток характерен и для обычных дымоходов. Коаксиальный дымоход замерзает по одной причине – это наличие конденсата, который образуется благодаря гонке производителей за увеличением КПД котла. Они изначально заужают диаметр выхлопной трубы, в результате чего температура выбрасываемых газов падает ниже точки росы. С этим моментом ничего не сделаешь – с ним приходится мириться.

Коаксиальный дымоход и его разновидности

Существует всего два вида дымоходов данного типа, которые мы разберем несколько подробнее – использование того или иного типа системы коаксиального дымоудаления обусловлено исключительно особенностями его места установки.

1. Горизонтальный коаксиальный дымоход. Это наиболее распространенный тип выхлопной трубы для отопительного прибора, преимуществом которого можно назвать простую установку. Пробили дыру в стене – установили дымоход и замуровали его там навечно. Очень удобен при изготовлении систем индивидуального отопления в квартирах, где нет возможности проводить дымоход сквозь крышу. Еще одним достоинством таких систем дымоудаления является возможность прямого отведения конденсата, без использования каких-либо дополнительных приспособлений – он стекает самотеком на улицу благодаря небольшому наклону коаксиальной трубы.
2. Вертикальный коаксиальный дымоход. В большинстве случаев применяется в процессе установки котла в частных домах – в отличие от своего горизонтального собрата, он выводится на улицу через крышу. Недостатком такого дымохода можно назвать необходимость в наличии дополнительной системы отвода конденсата – об этом заботится производитель и еще на производстве устанавливает такую систему в трубы коаксиального дымохода.

   Дымоход коаксиальный вертикальный фото

В принципе, это все разновидности коаксиальных систем удаления продуктов горения из котла. Единственное, что еще здесь можно добавить, так это рассказать о габаритах труб и элементах, используемых для монтажа дымохода. Их немного.

1. Фланец – это своего рода переход от котла непосредственно к самим трубам дымохода. Его еще называют адаптером для коаксиальной трубы.
2. Коаксиальное колено – используется в основном для горизонтальных дымоходов. Его назначение сводится к тому, чтобы изменить направление монтажа дымохода. Как и сама труба, оно состоит из двух колен, помещенных одно в другое.
3. Коаксиальная труба – о ней мы уже говорили несколько раньше. Внутренняя ее часть в некотором роде напоминает канализационные трубы – она тоже имеет с одной стороны раструб с уплотнительной прокладкой, что позволяет стыковать их друг к другу, наращивая таким способом дымоход.
4. Обжимной хомут с резиновым уплотнителем. Если внутренняя часть коаксиального дымохода стыкуется с помощью раструба, то наружная соединяется стык в стык, а образовавшийся зазор между ними уплотняется резинкой и хомутом.
5. Декоративная накладка – она просто окультуривает место прохождения трубы в стене.

   Горизонтальный коаксиальный дымоход фото

Если говорить о вертикальном коаксиальном дымоходе, то в комплекте с ним дополнительно поставляется еще специальная трубка для отвода конденсата.

Монтаж коаксиального дымохода: последовательность работ

По большому счету, собрать и подсоединить коаксиальный дымоход к котлу не так уж и сложно, и сделать это сможет даже далекий от сантехнических работ человек. Принцип здесь довольно простой – вешаем котел в нужное место и размечаем центр будущего отверстия для дымохода. Дальше снимаем котел и с помощью специальной коронки и перфоратора выбиваем круглое аккуратное отверстие в стене согласно разметке. Дальше снова вешаем котел и собираем трубу – если это горизонтальный коаксиальный дымоход, то выполнить эти работы можно на полу (так более удобно). Для этого необходимо соединить саму трубу с коаксиальным коленом. Теперь остается только вставить трубу в отверстие, насадить на отвод адаптер (его тоже можно установить внизу), насадить адаптер с отводом на выпуск котла и, не забыв подложить под него прокладку, привинтить саморезами к корпусу котла. Затем нужно будет только заделать свободное пространство между дымоходом и стеной монтажной пеной и установить декоративные накладки. Все просто, но, как и везде, здесь имеются свои тонкости и нюансы.

1. Первое и самое главное – это наклон выхлопной трубы, который должен быть направлен от котла вниз. До того, как отверстие будет запенено, трубу нужно расклинить с наружной стороны, поместив между ней и стеной небольшой камешек.
2. Качественное уплотнение наружной трубы коаксиального дымохода. В принципе, страшного в небольших негерметичностях ничего нет – они просто влияют на КПД котла. Вот почему лучше все делать правильно.

   Требования к установке коаксиального дымохода фото

В общем, это все – как таковых тонкостей особых нет. Именно такая постановка вопроса сборки и привлекает многих людей – легко установить самостоятельно, и требований никаких нет. Как видите, на сегодняшний день коаксиальный дымоход для газового котла является наиболее удобным, практичным и привлекательным во всех отношениях устройством для удаления продуктов сгорания. Естественно, он обходится несколько дороже, чем стандартный дымоход, но переплата того стоит.

Автор статьи Александр Куликов

правила установки, размеры, сборка и монтаж

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.
   Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
   Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода.
   Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение.
   Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

• при монтаже требуется дополнительное согласование с Санэпиднадзором;

  Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.

• неправильный монтаж может привести к обледенению оголовка и снижению тяги.
  Заледенение оголовка – следствие неправильной организации дымоотвода

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 ⁰ и 45 ⁰;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 ⁰ в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;
  Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотводаРабота приточно-вытяжной системы строго регламентированаГоризонтальный метод установки приточно-вытяжного дымоотводаВарианты коллективного размещения дымоотвода для газовой колонкиСборка дымоотвода для традиционной колонкиРазмеры колена дымохода – важный параметрПростейший пример монтажа дымоотвода под силу даже начинающим строителямВоздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Монтаж коаксиальной трубы в котлах Navien Ace Coaxial

При монтаже коаксиального дымохода, в первую очередь, убедитесь в наличии (комплектности) запчастей:
1. Колено коаксиальное (1шт.)
2. Впускная/дымоотводящая труба (1шт.)
3. Адаптер для подсоединения коаксиальной трубы (1шт.)
4. Настенная декоративная накладка (2шт.)
5. Фланец для настенной декоративной накладки (1шт.)
6. Соединительный хомут (1шт.)

Выбор выхода впускной/дымоотводящей трубы


1. Коаксиальный дымоход должен крепиться к котлу и выходить наружу.

2. Все опасные вещества и предметы, создающие помеху для доступа к коаксиальному дымоходу, должны быть удалены из помещения.




Размеры установок и предупреждение при установке


Стандартные размеры установок коаксиальной трубы показаны на рисунке.

Внимание! При условии места, где часто и много выпадает снег, устанавливайте на большое расстояние между ними поверхностей земли и впускной/дымоотводящей трубой, чтобы впускная/дымоотводящая
труба не засорилась.

Место расположения отверстия для коаксиальной трубы

Внимание!
1) Коаксиальный дымоход, выходящий и помещения, должен быть наклонен немного
вниз. (для удаления конденсат
2) Пожалуйста обратите внимание на то, что поскольку края трубы острые,
существует опасность поранится при установке.
3) После установки дымохода, накройте отверстие на стене декоративной накладкой.

Установка коаксиального дымохода


1) Допускается удлинение коаксиального
дымохода не более — 3м,
количество колен не более 2 шт.
2) При использовании удлинителя
обязательно сожмите места
соединений соединительным хомутом.

Осмотр и очистка коаксиальной трубы

1) Надежность крепления соединений частей дымохода.

2) Выходит ли наружу впускная/дымоотводящая труба.

3) Наклонена ли впускная/дымоотводящая труба, выходящая из помещения.

4) Не существует ли преград на выходе впускной/дымоотводящей трубы.

5) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения
Внимание!


Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла
и дать остыть трубе.

Тип и маркировка «Уплотнительного кольца»
4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
Уплотнительные кольца, используемые в данном следующие.
После окончания работы по установке обязательно проверьте следующее:
Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе.
Внимание!
Рекомендуется покупать
оригинальные коаксиальные дымоходы.
В ином случае вы не можете получить гарантию качества продукции.

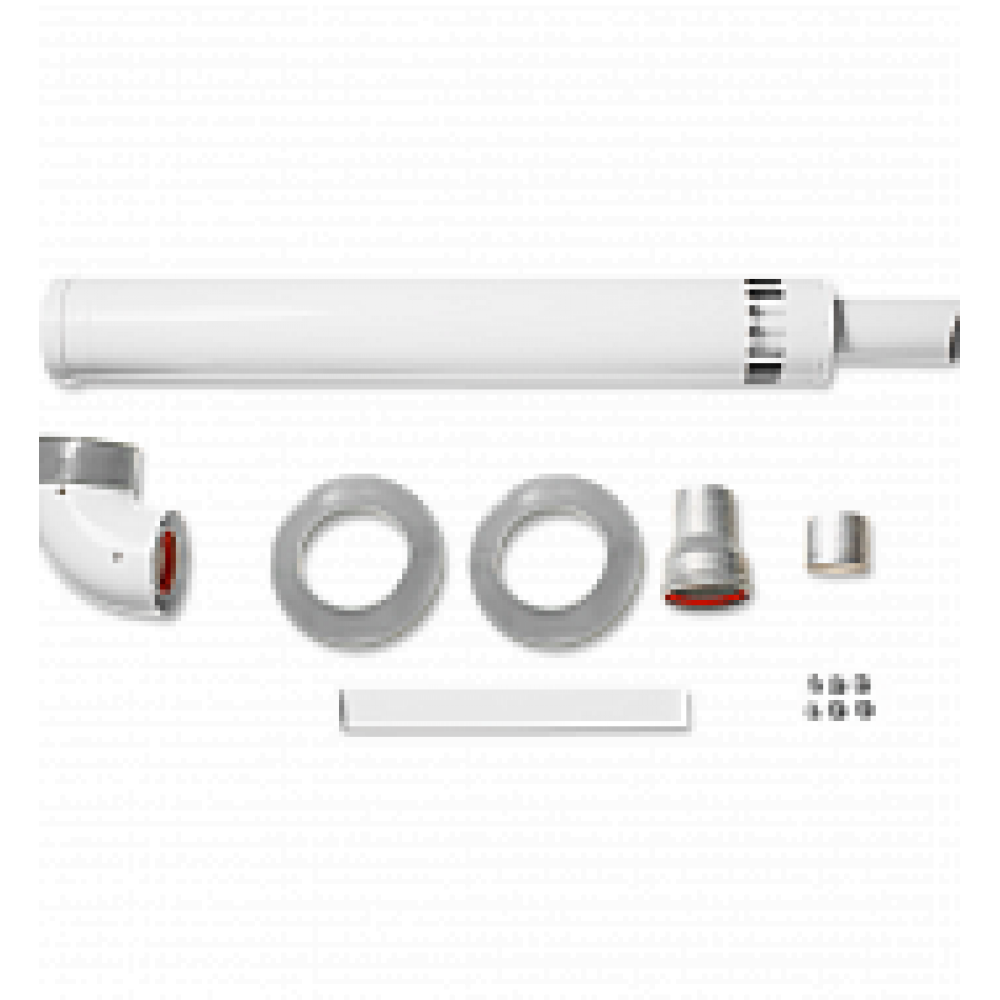

Комплект коаксиального дымохода

См. также монтаж дымохода на не коаксиальные котлы Navien Ace.

Библиотека Sweep’s — схемы установки прямой вентиляции

нюансы монтажа и конструктивные особенности. Изоляция коаксиальных дымоходов

Любое отопительное оборудование: плита или отопительный котел, камин или даже простой газовый водонагреватель имеет общую черту: им необходимо рециркулировать воздух, насыщенный продуктами сгорания. Это гарантия не только комфорта, но и безопасности. Несоблюдение норм по установке дымоходов может привести даже к печальным последствиям — отравлению угарным газом.

Новейшее решение для современных технологий отопления — коаксиальный дымоход. Он позволяет значительно уменьшить объем дымохода, к тому же во время эксплуатации воздух из помещения совершенно не используется, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным вытяжным вентилятором (наддув). Она намного короче и компактнее, чем обычная традиционная труба. Европейское качество сочетается с отличной ценой.

Принцип коаксиального дымохода

Дымосос, встроенный в систему котла, позволяет забирать воздух снаружи через наружную трубу одновременно с отводом дымовых газов через внутреннюю трубу.Поскольку тяга воздуха практически обеспечивается, наружная труба имеет небольшой диаметр и длину, соответствующую схеме установки. Отработанный воздух с примесью продуктов сгорания выводится из котла по внутренней трубе. Кроме того, он короче традиционного, поэтому котел не занимает много места. Коаксиальный дымоход изготавливается из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Конструкция такого дымохода такова, что дымовые газы при вытяжке не попадают в воздуховод. Все это необходимо учитывать при проектировании коаксиального дымохода, включая нормы монтажа и пожарной безопасности. Еще одно важное условие его надежной работы — герметичность соединения наружного воздуховода и патрубка.

Установка СНиП

Газовые отопительные системы чем-то отличаются от угольных и дровяных печей … Поэтому, если устанавливается коаксиальный дымоход, стандарты монтажа тоже разные.

В случае использования данного типа дымохода продукты сгорания могут выводиться в атмосферу наружными стенами помещения. В этом случае, в частности, отпадает необходимость в вертикальном канале от системы, по которому будут принудительно удаляться продукты сгорания. В этом случае проем дымового канала на фасаде дома размещается согласно инструкции по монтажу. газовое оборудование от производителя, но при соблюдении следующих условий:

• на расстоянии не менее 2 метров от уровня земли;
• Минимальное расстояние по горизонтали до дверей, окон и открытых вентиляционных решеток (проемов) должно быть 0.5 метров;
• минимальное расстояние до верхнего края дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над проемом дымового канала — от 1 метра;
• на участке 1,5 метра от коаксиальной трубы не должно быть препятствий, скажем, стен, столбов и т. Д.

Дымоход, если нет конденсатоотводчика, должен быть установлен под углом к ​​земле, чтобы конденсат не стекал обратно.Оптимальный уклон 6–12 °.

• Если дымоход расположен под балконом, навесом или карнизом крыши дома, то он должен выходить за окружность радиусом R. Он равен ширине части здания, выступающей над дымоходом.
• Дымоход не должен проходить через внешнюю стену в проходы (арки), подземные ходы, туннели и т. Д.

При выходе через стену длина горизонтального участка канала принимается не более 3 метров.Однако в этом вопросе заводы-производители допускают разночтения. Например, коаксиальный дымоход Ferroli по инструкции имеет максимально допустимую длину трубы 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien — 3 м. Отсюда можно пришел к выводу, что в первую очередь еще до начала проектирования необходимо внимательно изучить инструкцию к газовому оборудованию, которое предполагается установить, так как для разных котлов некоторые основные параметры могут не совпадать.
(ниже документы СНиП и правила монтажа дымоходов некоторых производителей)

Дымоходы коаксиальные лучших производителей — гарантия надежности и качества

Дымоход коаксиальный Ariston

Дымоходы Ariston итальянского производства подходят для большинства современных котлов. Они также поставляются с прокладками и облицовкой стен.

Дымоход коаксиальный Baxi

Дымоход в своей конструкции должен иметь длину до 5 м. Если он направлен в сторону улицы, ему дается уклон из расчета 1 см на каждый метр его длины.Для условий российского климата больше подходят утепленные варианты с внесением в конструкцию следующих изменений:

• удлиненная головка,
• конструкция воздухозаборника особо защищена,
• из композитного материала.

Такая система позволяет предотвратить обледенение дымохода и вызвать отключение котла в аварийном режиме при падении наружной температуры до -50 С.

Дымоход коаксиальный Протерм

Эти продукты очень просты в установке и помогают повысить эффективность соответствующих котлов Protherm.Помимо них компания также предлагает удлинители дымоходов, переходники для раздельного дымоудаления и многое другое.

Коаксиальный дымоход Vaillant

Эта компания считается одним из лидеров европейского рынка. Его продукция пользуется большим спросом в последние годы. При выборе дымохода особенно важно, чтобы его сечение соответствовало сечению трубы котла Vaillant. При установке расстояние между дымоходом и легковоспламеняющимися элементами конструкции должно быть не менее 100 мм.

Коаксиальный дымоход Viessmann

Помимо коаксиального ответвления (диаметр 60/100, 90 °), в комплект обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и настенными пластинами. Его особая конструкция не позволяет трубам замерзать зимой.

Отопительное оборудование, работающее на твердом или жидком топливе, требует устройства полной системы отвода продуктов сгорания. Раньше в качестве отводного устройства использовался классический одностенный дымоход.стальные трубы, которые имеют массу недостатков. Сейчас используются более практичные и эффективные решения для коаксиальных труб.

Что такое коаксиальный дымоход

Термин «коаксиальный» используется для обозначения любой конструкции, состоящей из двух объектов, расположенных вокруг общей оси. В случае коаксиального дымохода это дымоход, состоящий из труб разного сечения.

Расстояние между трубами одинаковое по всей длине дымохода, включая изгибы, отводы и другие элементы.Это достигается за счет специальных перемычек, которые располагаются по всей длине дымохода.

Коаксиальный дымоход состоит из двух труб с общей центральной осью, разделенных специальными внутренними перемычками

Принцип работы коаксиального дымохода

Воздуховод между внутренней и внешней трубами обеспечивает постоянную подачу свежего воздуха, который необходимо для поддержания процессов горения. Внутренняя труба представляет собой канал для отвода дымовых газов и других продуктов сгорания.По сути, особая конструкция коаксиальной трубы позволяет дымоходу выполнять сразу две функции: отвод вредных веществ и приточную вентиляцию.

По внутреннему каналу удаляются дымовые газы, а свежий воздух поступает в камеру сгорания через кольцевое пространство

Основная область применения коаксиальных дымоходов — настенные и напольные газовые котлы с закрытой камерой сгорания, газ водяной обогреватели и конвекторы. При оборудовании, работающем на твердом топливе, дымоходы коаксиального типа не используются.

Преимущества и недостатки конструкции коаксиального дымохода

Среди преимуществ коаксиальных дымоходов можно выделить:

Несмотря на многочисленные достоинства, конструкция коаксиальной трубы не лишена недостатков. При температуре ниже -15 ° C коаксиальный дымоход может сильно остыть.

Это связано с тем, что, собственно, и является преимуществом рассматриваемой конструкции — холодный воздух нагревается за счет температуры уходящих наружу дымовых газов. Продукты сгорания сильно охлаждаются и могут конденсироваться на выходе из дымохода, что приводит к сильному обледенению оголовка дымохода.

Одним из главных достоинств коаксиального дымохода оказывается его главный недостаток — при низких температурах на улице происходит конденсация продуктов сгорания и замерзает лед на головке трубы

Для предотвращения обледенения следует выбирать специальные устройства, предназначенные для работать при отрицательных температурах, а также более тщательно рассчитать сечение дымохода.

Типы коаксиальных дымоходов

В зависимости от способа укладки дымохода коаксиальные дымоходы делятся на два типа:

1. Вертикальные — дымоход располагается строго в вертикальном положении.Газы и продукты сгорания поднимаются из топливной камеры и выбрасываются в атмосферу выше уровня гребня. В жилых домах используются преимущественно вертикальные конструкции, обеспечивающие хороший уровень естественной тяги.
2. Горизонтально — основной канал дымохода представляет собой расположенную в горизонтальном положении конструкцию, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще применяется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в установке системой. Общая длина дымохода обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа используются различные марки стали и пластика. В соответствии с этим можно выделить несколько типов дымоходов:

• оцинкованные — наиболее доступный вариант коаксиального дымохода.Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость товара зависит от производителя и технических параметров, но редко превышает 2–2,5 тысячи рублей;
• из пластика и алюминия — комбинированный вариант для личного пользования. Внутренний канал дымохода выполнен из алюминия толщиной до 2 мм. Наружная труба изготовлена ​​из высокопрочного термостойкого полипропилена. Такие дымоходы используются только в частном секторе для работы в паре с котлами малой и средней мощности;

  Коаксиальные дымоходы из оцинкованной стали рассчитаны на 5-7 лет, пластмассовые изделия прослужат намного дольше

• нержавеющие — более надежные и долговечные дымоходы, чем оцинкованные.Они рассчитаны на 10-12 лет использования. Стоимость почти такая же, как у изделий из нержавеющей стали. В промышленных и коллективных системах дымоходы не используются, так как «нержавеющая сталь» не выдерживает высокой концентрации химикатов;
• из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок службы не менее 15 лет.

  Коаксиальный дымоход из высоколегированной стали, в отличие от «нержавейки», не портится под воздействием агрессивных химикатов, содержащихся в продуктах горения, и прослужит не менее 15 лет.

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) есть модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем.Это классическая конструкция с двумя каналами, которая находится в другой трубе. Пустоты между наружными трубами заполнены негорючим теплоизоляционным материалом, предотвращающим замерзание и засорение воздушного канала.

Видео: коаксиальная труба для парапетных газовых котлов

Основные элементы дымохода

Коаксиальный дымоход состоит из различных элементов, позволяющих сделать дымоход нужной конфигурации для конкретных условий эксплуатации и конструктивных особенностей.

Комплект коаксиального дымохода содержит все необходимое для его установки.

Фитинги, соединительные элементы, патрубки и другие конструктивные элементы изготавливаются по определенному стандарту, что упрощает процесс сборки и монтажа дымохода. Ассортимент ведущих производителей включает более 80 элементов различной конфигурации.

Готовый комплект коаксиального дымохода от производителя включает в себя следующие элементы:

Для обеспечения герметичности всех соединяемых частей конструкции используются специальные уплотнительные кольца из жаропрочного материала (термопласта).При нагревании до высокой температуры кольцо расширяется и принимает более эластичную форму, что позволяет ему сохранять герметичность даже при высоком давлении.

Изготовление коаксиального дымохода своими руками

Чтобы дымоход справлялся со своими задачами на протяжении всего срока службы, его необходимо правильно рассчитать и правильно собрать.

Расчет параметров дымохода

При проектировании дымохода особое внимание следует уделить расчетным операциям, так как производительность системы в целом будет зависеть от параметров дымохода.Площадь сечения вытяжного канала коаксиального дымохода не должна быть меньше сечения соединительного патрубка отопительного оборудования.

Сечение дымового канала коаксиального дымохода подбирается под размеры патрубка отопительного оборудования

В коллективных системах при подключении к двум и более отопительным приборам сечение канала увеличивается пропорционально размер их патрубков. Это необходимо для того, чтобы обеспечить достаточную пропускную способность дымоудаления при одновременной работе нескольких котлов.

Таблица: зависимость сечения дымохода от номинальной мощности отопительного прибора

Диаметр выходного сечения рассчитывается по формуле — F = (K * Q) / (4,19 * √Н ), где:

• K — постоянный коэффициент, равный 0,02–0,03;
• Q (кДж / ч) — максимальная мощность газового котла, указанная в спецификации устройства;
• H (м) — расчетная высота дымового канала.

Для примера рассчитаем сечение дымохода для газового котла Ariston CLAS B.Максимальная тепловая мощность в режиме отопления составляет 24,2 кВт. Высота дымового канала 8 м.

1. Чтобы преобразовать мощность из Вт в кДж / ч, мы воспользуемся любой из онлайн-программ, которые легко найти в Интернете. Получаем, что Q = 87 120 кДж / ч.
2. Площадь сечения находим по приведенной выше формуле: F = (0,02 * 87 120) / (4,19 * √ˉ8) = 147,03 мм.

После расчетов полученное значение необходимо сравнить с данными в таблице. В нем указывается оптимальная площадь сечения круглых дымоходов для бытовых газовых котлов.При необходимости значение можно увеличить или уменьшить. В нашем случае можно использовать трубу диаметром 130 мм.

Необходимый инструмент для установки коаксиального дымохода

Для установки готового комплекта коаксиального дымохода потребуется:

Для самостоятельного изготовления коаксиального дымохода потребуются две трубы подходящего диаметра, которые соединяются перемычками из нержавеющей стали. . Для соединения используются стальные заклепки или саморезы.

Важно понимать, что полностью повторить конструкцию готовых промышленных дымоходов не получится.Самостоятельно сделать можно только прямой участок коаксиальной трубы.

Подготовительные работы перед установкой дымохода

По статистике, коаксиальные дымоходы являются самыми безопасными. Правила их сборки и монтажа подробно описаны в СНиП 2.04.08–87, СНиП 2.04.08–87 и ПБ 12–368–00. Перед установкой дымохода следует внимательно изучить прилагаемую инструкцию и ознакомиться с требованиями, указанными производителем конструкции.

В целом при установке коаксиального дымохода необходимо соблюдать следующие правила:

При установке дымохода коаксиального типа в деревянных домах место стыка трубы с несущей стеной или потолком обшивается негорючим материалом. Обычно используется асбестовая труба или ящик из асбестоцементных плит.

Пошаговая инструкция по установке коаксиального дымохода

Перед установкой дымохода следует внимательно проверить комплектность купленного устройства.Если какие-то детали отсутствуют, то монтаж дымохода необходимо отложить. Кроме того, в обязательном порядке необходимо проверить диаметр выходного патрубка и сечение внутреннего канала.

Технология сборки коаксиального дымохода состоит из следующих этапов:

1. В обозначенном месте делается разметка выхода дымового канала на улицу. У напольного газового котла выход дымохода должен располагаться на 1,5 м выше камеры сгорания. При настенном монтаже труба может быть снята сразу после установки поворотного колена.

   Дымоход настенного котла можно снять сразу после установки поворотного колена на его патрубок

2. После нанесения разметки перфоратором с венцовым патрубком просверливается отверстие нужного диаметра под углом 3 ° к поверхности стены. Необходимо учитывать, что помимо трубы в отверстие устанавливается изолирующая прокладка.
3. К выходу газового котла подключается переходник, на котором монтируется прямой отрезок трубы или коаксиальный колен 90 °.Для соединения элементов используется обжимной хомут, который затягивается крестовой отверткой.

   Для подключения дымохода к газовому котлу используется специальный переходник.

4. В отверстие в стене устанавливают асбестовую трубу и уплотнительную манжету. Далее выводится прямой участок дымохода. Изнутри труба соединяется с поворотным коленом или удлинителем и фиксируется компрессионным хомутом.
5. Отверстие в стене дополнительно утепляется специальными накладками.Для этого место контакта обрабатывают термостойким герметиком, а насадку накручивают на оцинкованные саморезы. При необходимости на конец трубы надевается дефлектор или противовыбросовая защита.

   Дефлектор предотвращает выброс котла через дымоход

При установке вертикальной конструкции отверстие в потолке вырезается с помощью болгарки с диском по дереву. На стыке монтируется ящик из асбестоцементных плит. При этом расстояние от наружной трубы до потолка должно быть не менее 20 см.

Аналогичное условие выполняется, когда труба выходит через крышу. Для этого на стыке монтируется специальный проход, который крепится непосредственно к кровельному материалу с помощью оцинкованных саморезов.

Видео: коаксиальный дымоход в частном доме

Утеплитель дымохода

Замерзание и обледенение головки коаксиального дымохода связано с попаданием конденсата в воздухозаборник. Во избежание попадания влаги проверьте уклон коаксиальной трубы относительно камеры сгорания.Если угол наклона не менее 3 o, то промерзание головки произойдет только при температуре ниже -15 o C.

Основные ошибки при установке дымохода связаны с неправильным наклоном горизонтальных участков

Дополнительно на головку можно установить специальный элемент, удлиняющий внутренний канал на 10-40 см относительно большего диаметра трубы … Кроме того, можно просверлить несколько отверстий внизу внешней трубы. Это позволит забирать воздух даже при частичном промерзании головы.

При недостаточном уклоне промерзание не устранить, так как конденсат будет стекать не в сторону камеры сгорания, а наоборот — в сторону выхода, что приведет к образованию наледи и сосулек на конце трубы. Утепление путем укрытия теплоизоляционным материалом снаружи трубы не поможет.

Видео: зимой убираем конденсат на трубе подачи воздуха

Чистка дымохода и периодический ремонт

Для работы отопительного оборудования с закрытой камерой сгорания используется природный газ — метан.В процессе горения газа образуются вредные ароматические углеводороды, толуол, бензол и др. Образования сажи и горения как таковых не происходит.

Практически все продукты сгорания газа выводятся через коаксиальную трубу дымохода … При этом полная очистка дымового канала не требуется даже при ежедневном использовании. Достаточно один раз за отопительный сезон проверить и прочистить сборник конденсата. Раз в несколько лет рекомендуется осматривать дымовой канал с помощью специального оборудования для видеонаблюдения.

Для осмотра и ревизии дымохода используется высокочувствительный тепловизор.

Для ремонта дымохода необходимо демонтировать все элементы дымохода до места повреждения. После замены конструкция собирается с учетом нормативных требований.

Коаксиальный дымоход — это высокоэффективная и практичная конструкция, значительно повышающая эффективность отопительного оборудования. При соблюдении правил, описанных в нормативных документах, коаксиальный дымоход не требует периодического ремонта и надежно удаляет все дымовые газы.

Содержание

1. Устройство и принцип действия
2. Преимущества коаксиальных дымоходов
3. Установка и подключение к газовой котельной

Введение

Главной особенностью газовых котлов с закрытой камерой сгорания является то, что они используют для сжигания наружный воздух. Также им нужен дымоход для отвода продуктов сгорания в атмосферу. Обе эти функции объединены в уникальном устройстве — коаксиальном дымоходе для газового котла.

В этой статье мы расскажем об устройстве, принципе работы и преимуществах коаксиальных дымоходов, о требованиях и нормах, регулирующих их установку в частных домах и квартирах, а также о том, на что следует обращать внимание при выполнении монтажа. сам.

Устройство и принцип действия

Настенные и напольные газовые котлы делятся на две большие группы: с открытой и закрытой камерой сгорания. Первые используют для работы воздух из помещения. Именно поэтому в месте, где установлен такой котел, обязательно должна быть хорошая вентиляция. Для отвода газов используются традиционные дымоходы из материала, пригодного для работы с агрессивными средами.

Котлы с закрытой камерой сгорания полностью изолированы от помещения.К ним снаружи подается воздух, туда же удаляются дымовые газы. Коаксиальный дымоход предназначен для одновременного выполнения обеих этих функций. Какая у него структура?

Фото 1: Коаксиальный дымоход

Термин коаксиальный кабель в технической маркировке означает двухпроводной. Аналог прожилок в дымоходе составляют две трубы разного диаметра, вставленные одна в другую. Чтобы внутренняя труба удерживалась в центре внешней, они соединяются между собой специальными распорками. Они не только выполняют свою основную функцию, но и придают конструкции дополнительную жесткость.

Принцип работы коаксиального дымохода очень прост. Продукты сгорания газа выводятся по внутренней трубе в окружающую среду, при этом необходимый для горения воздух поступает в газовый котел по наружной трубе.

Чаще всего в сочетании с газовыми котлами используются короткие горизонтальные коаксиальные дымоходы. Их выводят прямо через стену загородного дома или обычной квартиры. Также существует вертикальная конструкция, которая монтируется обычным способом через отверстия в потолке и крыше.

Фото 2: Коаксиальный дымоход с противообледенительной системой

Для борьбы с оледенением при горизонтальной установке часто используется специальная конструкция. Его особенность в том, что патрубок для отвода продуктов сгорания выступает из воздухозаборника на значительное расстояние. Отверстия для забора воздуха расположены только в нижней части внешней трубы, что предотвращает попадание атмосферных осадков.

Наиболее распространенные коаксиальные дымоходы 60/100 с диаметром внутренней трубы 60 мм и наружной трубы 100 мм.Модели с такими параметрами выпускают многие производители, такие как: Baxi, Vaillant, Buderus, Bosch, Viessmann, Ariston, Ferroli, Electrolux.

Вернуться к содержанию

Преимущества коаксиальных дымоходов

Несмотря на простоту, преимущества коаксиального дымохода весьма существенны. Помимо очевидных преимуществ такой конструкции, есть ряд преимуществ, которые не сразу приходят в голову. Давайте рассмотрим их все по порядку:

Фото 3: Коаксиальная система дымохода Vaillant 60/100

• Камера сгорания полностью изолирована, поэтому котел не сжигает воздух в помещении.Также исключено попадание угарного газа в жилое помещение. По этой причине установка отопительного прибора не требует организации специальной котельной, например, под. Его можно установить даже в комнате обычной квартиры типового многоэтажного дома.
• Воздух, проходя снаружи внутрь, нагревается дымовыми газами, идущими в противоположном направлении в противоположном направлении. За счет этого повышается КПД газового котла.
• Наружные стенки дымохода имеют безопасную температуру благодаря охлаждению центрального канала потоком наружного воздуха, направляемого в систему. Это повышает пожаробезопасность системы при контакте с элементами облицовки и перекрытиями здания.
• Монтаж коаксиального дымохода очень прост. Для монтажа не нужно привлекать дорогих специалистов и проводить серьезную перепланировку с масштабными строительными работами … Все работы хозяин может сделать своими руками.

Несмотря на всю кажущуюся простоту подключения газового котла к коаксиальному дымоходу, при установке необходимо соблюдать определенные требования, которые во многом аналогичны правилам установки дымоходов на. От их реализации зависит безопасность и эффективность всей системы.

Вернуться к содержанию

Установка и подключение к газовой котельной

Как мы уже выяснили, коаксиальный дымоход можно устанавливать как вертикально, так и горизонтально.Горизонтальный дымоход построить намного проще, однако из-за плохой естественной тяги он подходит только для тех моделей, которые оснащены вытяжными вентиляторами.

Монтажные работы газовых дымоходов регламентируются нормативными документами СНиП СП 42-101-2003. Перечислим основные правила и моменты, которые следует учитывать при установке коаксиальных дымоходов. Начнем с горизонтальных конструкций:

1. Приобретая комплект коаксиального дымохода, следует делать выбор по его сечению.Он не должен быть меньше выхода газового котла.
2. По регламентированным правилам устройства дымоходов длина горизонтального участка должна быть не более 3 м. Некоторые производители рекомендуют для своих моделей удлинители, полагаясь на увеличенную мощность вытяжных вентиляторов.
3. Коаксиальный дымоход следует устанавливать с уклоном 3 ° на метр трубы от котла. Это делается для того, чтобы задать направление течения образующегося конденсата.
4. Планируя место под отверстие в стене, следует учитывать, что от выхода котла до стены должно быть расстояние 0,5-1м. Это делается во избежание обледенения дымохода внутри здания при низких температурах зимой.
5. При установке газового котла возле окон следует учитывать, что расстояние от внешней трубы коаксиального дымохода до ближайшего окна должно быть не менее 0,5 м. Прокладывать трубу под окном категорически не рекомендуется.Если другой возможности нет, то она должна быть минимум на 1 м ниже уровня окна. Расстояние до трубы подачи газа должно быть не менее половины диаметра коаксиального дымохода.
6. Во избежание загрязнения наружная труба должна выступать как минимум на 2 метра от земли.
7. Если коаксиальный дымоход располагается под навесом или балконом, то он должен иметь определенную длину выступа. Как это определить показано на следующем рисунке:

Фото 4: Правила установки коаксиального дымохода под навесом

Вертикальный коаксиальный дымоход устанавливается в том случае, если по каким-либо причинам невозможно установить горизонтальный.Монтаж такой конструкции более сложен и к ней предъявляются те же требования, что и при установке дымохода для твердотопливного обогревателя, например. Перечислим основные моменты, на которые стоит обратить внимание:

1. При сборке колен дымохода газового котла каждое верхнее колено вставьте внутрь предыдущего и соедините хомутами. При нарушении этого правила конденсат будет проникать через стыки и стекать по наружным стенкам дымохода.
2. Для сбора конденсата, простоты очистки и обслуживания необходим тройник в нижней части конструкции.
3. Особое внимание следует уделить участку коаксиального дымохода, расположенному на крыше. Как должна быть построена эта часть дымохода, ясно показано на следующем рисунке:

Фото 5: Требования к установке коаксиального дымохода на крыше

Внимание: Из-за опасности обледенения запрещается установка защитных колпачков (дефлекторов) на газоотводные трубы.

Более наглядное объяснение того, как правильно установить коаксиальный дымоход, смотрите в следующем видео:

При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоудалении и подаче кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла можно устанавливать совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в комплектацию котла.

Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания; для обслуживания достаточно установить коаксиальный дымоход.

Определение «коаксиальный» — означает коаксиальный, то есть это дымоход, который состоит из двух составных труб, расположенных одна в другой и выведенных на улицу.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

Эта конструкция объединяет два независимых канала, используемых для определенных целей:

• Трубка малого диаметра предназначена для отвода продуктов сгорания топлива;
• Труба большего диаметра используется для втягивания воздуха в камеру сгорания.

Таким образом, получается, что дым из котла удаляется, а воздух поступает в котел, не соединяясь между собой…. Преимущество такой системы в том, что она надежно закрывается и внутренний воздух помещения никак не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

В основном устанавливают горизонтальные коаксиальные дымоходы, хотя в редких случаях можно встретить и вертикальные конструкции.

Особые преимущества

Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую ​​конструкцию нельзя подключать ко всем типам отопительных котлов.Для максимально качественной эксплуатации такого дымохода следует учитывать, что его необходимо устанавливать с отопительными котлами с закрытой камерой сгорания на наддуве. Это встроенный вентилятор, который позволяет всей системе дымоудаления работать чрезвычайно эффективно. Такие котлы могут быть как напольными, так и настенными.

Самым главным преимуществом коаксиального дымохода является простота конструкции системы и установка каменки в любом желаемом месте.

Рассмотрим подробно все неоспоримые достоинства:

1. Горизонтальное расположение дымохода. Пробивать крышу для удаления продуктов сгорания не нужно. Труба выводится через ближайшую к котлу стену или окно.
2. Коаксиальная система дымохода не подключена к воздуху в помещении. Во время работы котла в помещении не выгорает кислород, а газы окиси углерода не попадают во внутреннее пространство помещений, как это имеет место при работе обычных газовых котлов.
3. Воздух, забираемый с улицы, попадает в камеру сгорания нагретым. Это возможно благодаря тому, что он проходит между внешней и внутренней трубой, по которой горячий выхлопной дым выходит наружу. Это увеличивает КПД отопительного котла.
4. Коаксиальный дымоход прост в установке, работа не требует специальных знаний и серьезной перепланировки для обустройства дымохода. Благодаря этому дымоудалению можно установить отопительный котел даже в квартире.
5. Коаксиальный дымоход имеет отличную степень защиты от возможного возгорания. Это достигается за счет охлаждения всей системы холодным наружным воздухом, который проходит через канал между трубами.
6. Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную. Любой из котлов — настенный или напольный, можно установить в выбранном удобном месте: на кухне, в подвале, в пристройке, в кладовой.

Важные требования к установке

Для установки котла с закрытой камерой сгорания необходимо установить автономную систему отопления.Такую систему можно использовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

Если принято решение использовать коаксиальный дымоход, следует соблюдать определенные правила и нормы безопасности и монтажа. Они позволят максимально правильно и надежно выполнить отвод дымовых газов и защитят помещение от выхлопных газов.

Правила монтажа коаксиального дымохода:

1. Максимальная длина вертикального дымохода коаксиального дымохода должна составлять около 3 метров.Иногда встречаются более длинные дымоходы. Например, к котлам Ferolli (напольным) можно подключить коаксиальные дымоходы длиной 4 — 5 метров.
2. Выход трубы на улицу осуществляется горизонтально через стену, возле которой в помещении находится котел. Длина горизонтального участка не более 1 метра.
3. Если принудительная тяга устанавливается с помощью вентиляторов, нет необходимости в вертикальном разрезе системы.
4. Выходное отверстие дымохода располагается на высоте двух и более метров над землей и не менее 1.5 м относительно расположения котла (над ним).
5. Выход дымохода должен находиться на расстоянии полуметра от любого окна (бокового или верхнего), двери или вентиляционной решетки.
6. Место для выхода коаксиального дымохода под окном не рекомендуется. Но при необходимости расположение окна над дымоходом должно быть больше 1 метра.
7. Для отвода конденсата при установке коаксиального дымохода необходимо предусмотреть некоторый наклон трубы.

Здесь следует отметить, что споры о необходимости и правильности установки уклона трубы — тема достаточно противоречивая и активно обсуждается на многих строительных форумах и сайтах. На первый взгляд такое простое дело, требует грамотного подхода и тщательного прояснения всех нюансов. Главный спор возникает из-за боковой части откоса дымохода. Следует подробно разобраться в этом вопросе и отметить некоторые нюансы установки горизонтального коаксиального дымохода.

Откос дымохода

Существует два разных мнения о том, где должен быть уклон дымохода.

В первом случае некоторые специалисты склоняются к мнению, что уклон лучше всего делать от котла в сторону улицы. Это вполне логично, поскольку при таком расположении системы конденсат, образующийся при охлаждении выхлопных газов, будет стекать наружу под действием силы тяжести. Это предотвратит попадание конденсата в котел. Но полноценно такая система может работать только тогда, когда на улице нет сильных морозов.

В противном случае конденсат, не успев стечь по трубе, просто замерзает на выходе. Образовавшиеся сосульки мешают нормальному поступлению воздуха в камеру сгорания. Конденсат также может замерзнуть не только на выходе из трубы меньшего размера, но и внутри кольцевого пространства дымохода.

Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый из небольшого канала, оседает на холодной внешней трубе. В том случае, если уклон делается в сторону улицы, конденсат замерзает до того, как сможет покинуть трубу.Внутри образуется лед, и дымоход перестает нормально работать.

Именно из-за постоянного промерзания и образования льда во время сильных морозов ведущие производители отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла. Вопрос о попадании конденсата в топку решить очень просто. Для предотвращения этого дополнительно устанавливается конденсатоотводчик.

Есть точка в утеплителе

Сразу стоит отметить, что утепление такого дымохода не решает проблему замерзания конденсата.На первый взгляд кажется, что можно просто хорошо утеплить внешнюю трубу, но все же предпосылки для образования льда внутри дымохода сохраняются. Здесь может помочь обрезка (укорачивание) внутренней трубки. Естественно, что все эти меры необходимы только в том случае, если дымоход спускается в сторону улицы.

Внимание! В инструкции к коаксиальному дымоходу указаны максимально допустимые размеры трубы. Необходимо строго соблюдать эти параметры — они неразрывно связаны с требованиями пожарной безопасности.

Установка

Коаксиальный дымоход, в отличие от вертикальных традиционных дымоходов, прост в установке и не требует специальных навыков, знаний и приспособлений. Вы должны следовать инструкциям, быть осторожными и придерживаться стандартов безопасности. Следует отметить, что практически всегда коаксиальный дымоход устанавливается совместно с отопительным котлом.

Этапы установки:

• На первом этапе определяется место в помещении для котла.Напольный котел устанавливается на небольшой ножке, настенные модели крепятся к наружной стене.
• Выход дымохода отмечается на той же стене, у которой стоит котел, на высоте более 1,5 м над ним. Диаметр отверстия в стене должен быть немного больше внешнего размера трубы.
• Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются хомутами.

Внимание! При установке коаксиального дымохода категорически запрещено использование липких лент и герметиков.

• Отверстие в стене, то есть место, где проходит труба, необходимо проложить негорючим утеплителем.
• Если в котле используется принудительная вентиляция, то монтируется только горизонтальный участок дымоходной трубы.

Внимание! Если необходимо повернуть трубу, используется поворотный отвод.Дымоход должен иметь не более двух колен.

• Трубопровод крепится к стене скобами: по одному на каждый стык.
• На конце (головке) коаксиального дымохода не должны устанавливаться дополнительные элементы: зонты, дефлекторы и т. Д.

В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

Выбор оптимального дымохода для газового котла — задача непростая, но вполне выполнимая. В конце концов, я хочу, чтобы он был предельно простой в установке и эксплуатации и даже с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать своеобразной «загвоздкой». Ты согласен?

Поможем разобраться в достаточно сложных вопросах. Мы предоставляем посетителям сайта обширную информацию о правилах устройства коаксиального дымохода, о выборе и обустройстве оптимального варианта… Здесь вы найдете ценные советы по декорированию участков каналов внутри домов.

В предлагаемой нами статье подробно описаны нормы монтажа коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и установки. Информация подтверждена и дополнена фотоотборками и видеогидами.

В семействе устройств для отвода продуктов сгорания выделяется коаксиальный дымоход. Такой современный дизайн намного эффективнее и безопаснее обычного дымохода.Эта система идеальна для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, нужно взять две трубы разного диаметра и вставить узкую трубу внутрь широкой. Также необходимо соединить внутреннюю часть широкой трубы и внешнюю узкую трубу специальными перемычками так, чтобы центральные оси обеих труб совпадали. Что ж, коаксиальный дымоход готов.

На практике такую ​​конструкцию, конечно, проще и безопаснее купить, чем изготовить. Стоимость коаксиального дымохода будет выше, чем цена обычной трубы из нержавеющей стали, но затраты окупятся полностью.

Галерея изображений

Как установить держатель на дымоход (CM-3080) — Поддержка и информация

Установка держателя дымохода (CM-3080) Обзор

Монтаж на дымоходе практичен только в том случае, если дымоход прочный и вертикальный. Никогда не устанавливайте антенну на испорченный дымоход. Во время умеренного и сильного ветра мачта без оттяжек высотой более 10 футов может использовать достаточно рычагов, чтобы сломать неустойчивый дымоход. Если вы выберете крепление для дымохода, используйте достаточно мачты, чтобы разместить антенну над большей частью дыма и газов.Однако, чтобы избежать чрезмерной нагрузки на дымоход, не устанавливайте антенну более чем на 5-10 футов над верхом дымохода. Если высота антенны должна составлять ~ 10 футов для приема удовлетворительных сигналов, мачта должна быть правильно закреплена растяжками. Здесь можно найти правильный метод установки растяжек. Статья предназначена для немного другой модели, но действуют все правила. Если на вашей мачте нет оттяжек для крепления оттяжек, вы должны проявить изобретательность и собрать безопасные средства для прикрепления оттяжек к мачте.

Чтобы закрепить установленную на дымоходе антенну и минимизировать нагрузку на дымоход, необходимо правильно расположить монтажные ремни. Верхнюю ленту следует поместить как можно выше на дымоход. Если дымоход имеет венец или выступающий колпак, поместите верхнюю планку прямо под ним. Нижний ремень должен располагаться на 4 фута ниже верхнего ремня. Если длина дымохода недостаточна для этого, поместите нижнюю ленту как можно глубже на дымоход. Если мачта должна быть на 10 футов выше вершины дымохода, не используйте крепление для дымохода, если вы не можете расположить ремни на расстоянии не менее 30 дюймов друг от друга.Для мачт на высоте менее 10 футов над верхом дымохода ремни должны располагаться на расстоянии не менее 24 дюймов друг от друга.

Содержимое сумки с оборудованием:

• (4) ¼ «-20 Tri-Eyebolts
• (8) ¼ «-20 шестигранных гаек
• (4) Зажимы для ремня
• (2) Хомуты для мачт с U-образным болтом 1 ½ дюйма, — 20 витков резьбы
• (2) 12 футов длиной, 5/8 дюймов шириной, обвязка из оцинкованного металла (не в пакете).
• (2) Кронштейны для дымохода (не в сумке).

Как собрать один конец одного ремня на один рым-болт (повторить для 2-го)

ПРИМЕЧАНИЕ: При обращении с металлическими ремнями обязательно надевайте защитные перчатки.Край ремешка может порезать кожу, если вы поскользнетесь и будете прилагать достаточное усилие.

1. Установите зажим для ремня на конец ремня.
   1. Обжимные лапки должны быть ближе к этому концу обвязки (IMG_ 3315).
2. Протяните примерно 4 дюйма ремня через рым-болт и загните его на себя (IMG_3315).
3. Переместите зажим для ремня так, чтобы обе части ремня прошли через одно и то же отверстие (IMG_3319).
4. Расположите зажим для ремня так, чтобы примерно 1 дюйм загнутой части ремня выступал за зажим для ремня (IMG_3319).
5. Согните этот 1 дюйм ленты обратно через зажим для ремня и между выступами обжима (IMG_3320).
6. Используйте плоскогубцы или отвертку, чтобы сформировать 1-дюймовую ленту, соответствующую форме зажима для ремня (IMG_3321).
7. Используйте плоскогубцы, чтобы загнуть язычки обжима на конце 1-дюймовой загнутой обратной ленты, чтобы зафиксировать зажим для ремня на месте (IMG_3325).
8. При необходимости обрежьте лишнюю обвязку. Готовый хомут для ремня (IMG_3332).
9. Повторите то же самое с одним концом другого ремня.

Как установить кронштейны

1. Возьмитесь за один ремешок за конец с прикрепленным рым-болтом и вставьте конец рым-болта с резьбой в соответствующее отверстие в кронштейнах крепления дымохода. На изображении (CM-3080 Chimney Mt) показаны два рым-болта, установленных на кронштейне, но на этом этапе у вас должен быть установлен только один рым-болт на каждом ремне до шага 2.
   1. Установите шестигранную гайку на рым-болт примерно на ½ дюйма от конца рым-болта (CM-3080 Chimney Mt).
   2. Это позволит вам позже затянуть / отрегулировать натяжение ремня.
2. Вставьте 2 рым-болта ^и в соответствующее отверстие монтажного кронштейна и закрепите шестигранной гайкой с резьбой примерно на ½ дюйма конца (CM-3080 Chimney Mt). ПРИМЕЧАНИЕ: К этому рым-болту еще не прикреплен ремешок.
3. Оберните первую ленту вокруг дымохода и обратно до угла, где должен быть установлен монтажный кронштейн.
4. Установите зажим для ремня на конец ремня. Обжимные лапки должны быть ближе к этому концу обвязки (IMG_ 3315).
5. Проденьте оставшуюся ленту через 2 рым-болта ^и и затяните вокруг дымохода.
6. Следуйте тем же инструкциям для закрепления ремня на рым-болте, как описано выше в разделе «Присоедините один конец каждого ремня к одному рым-болту».
   1. Если сделать обвязку слишком длинной, у вас не получится должным образом прикрутить крепление к дымоходу.
7. Начните затягивать шестигранные гайки рым-болта в процессе подготовки к постоянной установке крепления и ремней.
   1. Убедитесь, что ремни ровные, без перегибов и перекручиваний.
   2. Выровняйте их вдоль ближайшего ряда кирпичей.
   3. Ремни должны располагаться по центру кирпичей, а не над стыком раствора.
   4. Затяните ровно настолько, чтобы удерживать на месте.

Как установить мачту

1. Установите хомуты U-образных болтов в кронштейны (CM-3080 Chimney Mt).
2. Вставьте мачту в зажимы U-образных болтов и затяните зажимы, чтобы мачта не могла выскользнуть.
3. Затяните шестигранные гайки рым-болта так, чтобы все 4 были примерно на одинаковом расстоянии от концов рым-болта.
   1. Убедитесь, что мачта установлена ​​по отвесу / вертикально, затем затяните шестигранные гайки рым-болта до тех пор, пока мачта не будет твердо стоять в опорах дымохода.
4. Ослабьте шестигранные гайки U-образного болта настолько, чтобы снять мачту с крепления дымохода.
5. Установите антенну на мачту.
6. Вставьте мачту обратно в U-образные болты кронштейнов дымохода, направьте антенну в правильном направлении и затяните U-образные зажимы.
7. Используйте стяжки, чтобы прикрепить антенный кабель к мачте, чтобы он не сдвинулся на ветру и не повредил кабель и согласующий трансформатор / балун.

Как устанавливается газовый камин?

Установку газового камина должен выполнять специалист, разбирающийся в принципах работы с газом, приемлемых строительных методах и требованиях местных норм.Если это относится к вам, то эта статья должна быть полезна для добавления газового камина в ваш дом и наслаждения теплым уютным огнем с семьей и друзьями.

ПЛАНИРОВАНИЕ И РАСПОЛОЖЕНИЕ

Первое, что нужно рассмотреть — это , где вы хотели бы установить свой новый газовый камин. Если в гостиной или семейной комнате немного прохладно, газовый камин станет отличным дополнением. То же самое касается спальни или даже кухни. Газовые камины дадут много тепла отдельной комнате или большему открытому пространству вашего дома.

Для газовых каминов с прямой вентиляцией требуется коаксиальная вентиляционная труба. Коаксиальная труба — это просто «труба внутри другой трубы». Внутренняя труба, обычно диаметром 4 или 5 дюймов, переносит побочные продукты сгорания из топки в атмосферу. Большая наружная труба, обычно диаметром 7 или 8 дюймов, подает наружный воздух для горения в агрегат. Устройства с прямой вентиляцией представляют собой герметичные камеры сгорания. Они не используют воздух из внутри дома для сжигания.

Коаксиальная вентиляционная труба может быть установлена ​​через боковую стену дома или через крышу дома. Производители опубликуют профили вентиляции в руководстве по установке и эксплуатации. Эти вентиляционные профили представляют собой взаимосвязь между количеством колен, которое может иметь вентиляционная система, насколько высокой по вертикали и насколько далеко по горизонтали может быть установлена ​​вентиляционная система. Не отклоняйтесь от вентиляционных профилей. Необходимо строго соблюдать данные схемы вентиляции .

Существует множество других зазоров, необходимых для вентиляционной заглушки.Следует учитывать, насколько близко вентиляционная крышка находится к: окнам, дверям, газовым счетчикам или регуляторам, потолочным перекрытиям, внутренним или внешним углам дома, электросчетчикам, расстоянию над уровнем земли и т. Д.

Когда вы пытаетесь выяснить, куда должен идти ваш новый камин, в первую очередь необходимо ответить на следующие вопросы: как я собираюсь его вентилировать, будет ли конфигурация вентиляции соответствовать требуемому профилю вентиляции и есть ли другие препятствия, которые следует учитывать. с заглушкой для вентиляции?

Еще одна мысль, о которой стоит упомянуть.Примите во внимание «углы обзора» предполагаемого места расположения камина. Можно ли его увидеть и насладиться более чем с одного места в комнате? Вы видите это из кухни? Как насчет стойки, где вы обычно едите или готовите еду? То, что пламя видно под разными углами обзора, может быть весьма терапевтическим.

НАСКОЛЬКО БОЛЬШОЙ КАМИН НУЖЕН?

Это, скорее всего, будет зависеть от количества места, на котором расположен камин. Большинству людей нравится большая зона обзора огня, но будьте осторожны, чтобы не установить слишком большой или слишком маленький блок.В комнате это могло выглядеть довольно странно. Традиционные размеры каминов 36 и 42 дюйма очень распространены. Портретный стиль, современные линейные стили и угловые элементы также доступны в зависимости от того, какой окончательный вид вы хотите получить.

Другое соображение —

БТЕ. Вам нужно, чтобы камин был пропорционален размеру стекла и показателю BTU на горелке. Имейте в виду, что ваш газовый камин, скорее всего, будет работать несколько часов подряд. Меньше всего вам нужен камин, который быстро перегревает пространство.

Ищите камин с диапазоном БТЕ от 12 000 до 25 000 БТЕ / час для помещений меньшего и среднего размера и от 25 000 до 50 000 БТЕ для помещений среднего и большого размера. См. «Сколько БТЕ мне нужно» для получения дополнительной информации. Производители газовых каминов устанавливают регулируемые газовые клапаны на свое оборудование, чтобы избежать догадок в этом сценарии. Эту настройку можно выполнить вручную или с помощью пульта дистанционного управления. Подробнее о пультах позже.

УСТАНОВКА КАМИНА

Производитель камина предоставит требования к обрамлению и деталям отделки в руководстве по установке.Возможно, вы слышали термин «нулевой допуск». Имеется в виду установка камина с 2 х 4 или 2 х 6. Элементы каркаса камина могут соприкасаться с определенными частями камина, называемыми «стойками». Затем камин крепится к деревянному каркасу. Нулевой зазор не , а не означает, что камин можно отделывать горючими материалами. Для большинства газовых каминов требуется какой-то негорючий материал вокруг верхней, правой и левой сторон устройства.Еще одно распространенное требование — негорючий очаг.

Если вам нужен какой-то «образ» (современный, деревенский, традиционный и т. Д.), Принесите с собой пару картинок вашему дилеру. Скорее всего, у них будет пара вариантов, которые помогут вам в этом.

ЗАКЛЮЧИТЕЛЬНЫЕ ПОДКЛЮЧЕНИЯ

В инструкции по установке будет указано, где должен быть подведен газопровод к камину. Поскольку свойства, давление и регулировка отличаются, убедитесь, что вы указали своему дилеру, будет ли этот камин подключаться к природному газу или сжиженному газу.Убедитесь, что вы устанавливаете линию подачи газа подходящего размера, исходя из общего расстояния и размера горелки камина. Любые выполненные работы на газовой линии должны быть тщательно проверены на утечки с помощью электронного газоанализатора. Давление газа следует проверять манометром.

Производитель укажет, какие марки коаксиальных труб могут использоваться с конкретной моделью, которую вы приобрели. Трубка Co-Axe скручивается вместе и бывает разной длины. Если вентиляция проходит через боковую стенку, необходимо установить наперсток в каркасную стену.Затем через этот наперсток пропускают коаксиальную трубу и заканчивают горизонтальной крышкой. Если вы находитесь в особенно ветреном районе, спросите у дилера, есть ли в наличии щиток для бейсболки или, возможно, дополнительная бейсболка для сильного ветра. Если вентиляция камина проходит через крышу вертикально, необходимы опорная коробка, изоляционный экран и кровельный оклад. В зависимости от требований производителя, вокруг коаксиальной вентиляционной трубы обычно требуется горючий зазор в один или два дюйма.

ПУЛЬТЫ И ОПЦИИ

Многие камины включаются и выключаются настенным выключателем. Сегодня все больше и больше газовых каминов управляются с многофункционального пульта дистанционного управления. Этот пульт дистанционного управления может контролировать количество используемого газа, регулируя газовый клапан, может поддерживать постоянную температуру в помещении в термостатическом режиме, может управлять скоростью вентилятора и интенсивностью подсветки. Эти параметры будут немного отличаться в зависимости от модели камина.

ЗАКЛЮЧИТЕЛЬНЫЕ КАСАНИЯ

При отделке камина еще раз обратитесь к руководству по установке.Есть требования для:

• Камин. Насколько близко к верху камина его можно безопасно установить? Насколько это может быть глубоко?
• Объемный звук. Какой материал укладывать сверху и по обе стороны от стекла?
• Очаг. Это приподнятый очаг? На уровне пола? Некоторым агрегатам может не потребоваться очаг.
• Телевизор. Чувствительная электроника и высокая температура — это , а не хороших комбинаций. См. «Могу ли я поставить телевизор над камином» для получения дополнительной информации.

КЛЮЧ — ПЛАНИРОВАНИЕ

Правильная планировка — ключ к безопасной и успешной установке камина. Позволяя опытному дилеру произвести полную установку камина, многие домовладельцы лучше спят ночью, зная, что все применимые нормы и требования были соблюдены. Если вы хотите принять участие в проекте камина, многие дилеры могут выполнить технические части установки, а домовладельцы могут предоставить черновую конструкцию и завершающие штрихи проекта.

Обычные установки DirectVent Pro — Northline Express

DirectVent Pro — это унифицированная коаксиальная вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами. Потрясающий дизайн и технология Engineered Excellence® с использованием самых современных технологий производства. DirectVent Pro отличается плотными внутренними соединениями для превосходной производительности, при этом не требуются прокладки или герметики (если это не указано производителем устройства). Все черные трубы, удлинители и колена имеют сварные лазерной сваркой внешние швы на стенках для придания гладкости поверхности.Низкопрофильные замки и отсутствие подгибов и бусинок позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере. Engineered Excellence® с инновациями и стилем … DirectVent Pro. Прямая вентиляция Dura-Vent указана исключительно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции. Доступны в диаметрах 4 «x 6-5 / 8» и 5 «x 8». На DirectVent Pro предоставляется ограниченная пожизненная гарантия.

Типовые установки

Используя стандартные чертежи установки вентиляции, выберите соответствующие компоненты для вашей установки.

Внутренний диаметр трубы должен соответствовать размеру выпускного отверстия прибора. Для установок, требующих 4-дюймового вентиляционного отверстия, а прибор имеет выходное отверстие 3 дюйма, используйте переходник-переходник с 3 на 4 дюйма.

Изучите инструкции производителя устройства по установке, чтобы узнать, какие типы конфигураций вентиляции разрешены (например, горизонтальная, вертикальная, замена облицовки дымохода и т. Д.). Также проверьте наличие каких-либо ограничений вентиляции, таких как максимальный горизонтальный ход, минимальный и максимальный вертикальный подъем, максимальное смещение и т. Д.

Будьте пожаробезопасными! Соблюдайте минимальные зазоры (воздушное пространство) между вентиляционной трубой и горючими материалами, как указано в инструкциях по установке производителя устройства. Используйте надлежащую опору и распорки. Соблюдайте местные строительные нормы и правила и проверьте свою вентиляционную систему.

Все компоненты DirectVent Pro совместимы с материалами DirectVent GS, за исключением удлинителей DirectVent Pro Pipe Extensions.

Установка потолочной печи в соборе

Преобразование каменной кладки

Камин с вертикальным окончанием

Преобразование металлической дымовой трубы

Горизонтальная оконечность печи

Коллинеарная пластина

Установочный ключ

3

Как правильно установить коаксиальный дымоход.Как установить коаксиальный дымоход с соблюдением правил. Коаксиальный дымоход для газового котла Видео

Размещение в загородных домах невозможно без обустройства системы отопления, учитывается само газовое отопление. Но и для газа, как и для другого вида топлива, также необходим приток кислорода и удаление продуктов сгорания. А лучшей дымоходной системой признана коаксиальная: она может одновременно справляться и с краном, и с притоком необходимых газов.

Что такое коаксиальные дымоходы

Коаксиальный означает внутреннее объединение или другое в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые усилены перемычками, не допускающими контакта друг с другом. Такое расположение дымоходной системы лучше всего подходит для газовых отопительных котлов, но можно использовать и в других системах отопления, где камера сгорания не имеет открытого доступа.

Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания и выводить образующийся углекислый газ на улицу.

Устройство

Поскольку этой системе требуется не только приток кислорода, но и автономная утилизация конденсата и продуктов сгорания, она состоит из нескольких компонентов:

• Двойная прямая труба для отвода углекислого газа;
• Небольшая емкость для сбора конденсата: ни в коем случае не должна попадать в горящий котел;
• Соединительный тройной дизайн используется для сбора всех деталей;
• Изгиб под колено 90 0, предназначенный для поворотов дымохода;
• СИСТЕМЫ ОЧИСТКИ: С его помощью проводят ремонтные или профилактические работы;
• Совет — Он предназначен для защиты системы от атмосферных осадков.

Плюсы и минусы

Какие положительные характеристики имеет коаксиальная дымоходная система?

• Ограждение, необходимое для сжигания воздуха, располагается с улицы, не создавая материала;
• Минимальные тепловые потери, так как подача воздуха ведется по внешнему трубопроводу, а он нагревается от внутренней конструкции;
• Отвечает всем требованиям экологии: у газового котла большой процент полезности, и все топливо полностью совмещается, поэтому вредные для природы и человека компоненты практически не выбрасываются в атмосферу;
• Отвечает всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, поэтому даже если они соприкоснутся с легковоспламеняющимися предметами, этого не произойдет;
• Компактность конструкции позволяет установить в любом, даже небольшом помещении;

Установка

• не обеспечивает нарушения целостности кровли дома.

Минусов у такой дымовой системы очень мало, сюда можно отнести дороговизну и невысокое эстетическое восприятие: установка в подвале может немного снизить гармоничность помещения.

Просмотры

Коаксиальная дымоходная система бывает горизонтальной и вертикальной разновидностей, каждый из них может настраиваться при определенных условиях.

Вертикально. Для этой системы необходимо оборудовать вынос на крыше дома, и емкость для сбора конденсата тоже очень нужна, но обычно весь нужный набор комплектующих уже включен в дымоход.

Горизонтально. Это самая популярная система коаксиальных дымоходов, так как ее установка очень проста: нужно отверстие в стене и все. Кроме того, необязательно обустраивать место для дымохода на крыше, а собирающийся конденсат можно отводить напрямую, то есть легко оборудовать дополнительную емкость: он просто течет по трубе на улицу, если труба устанавливается с небольшим наклоном.

Установка коаксиальных дымоходов

1. Специалисты рекомендуют определять расположение дымоходной системы только после установки самого газового котла.
2. Трубы прокладывать от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшего сцепления первый компонент трубы должен иметь длину не менее 1 метра. Крепится к месту снятия котла на трубе металлическим хомутом.
3. Если котел оборудован естественной вытяжкой, то колено дымохода устанавливается выше этой конструкции. Если вентилятор установлен, установку можно проводить на любой высоте.
4. Тогда нужно оборудовать отверстие для выхода труб на улицу, если дом деревянный, то нужно будет установить слой теплоизоляции: он предотвратит возможное возгорание.
5. Чтобы образовавшийся конденсат мог выходить из канализации на улицу, трубы монтируют с уклоном вниз.

Установка

Органы пожарного надзора требуют для улучшения системы отопления наличие отдельного помещения, в котором проведена вентиляция и есть все необходимое оборудование. Это приводит к лишним расходам, нужно либо перестраивать готовый дом, либо оборудовать отдельную систему дыма.

Но всего этого можно избежать, если приобрести газовый котел закрытого типа горения и оборудовать специальную коаксиальную систему дымохода, позволяющую сэкономить средства хозяина дома при устройстве раздельного дымоудаления.

И по этим причинам установка котла разрешена в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в цоколе дома. О котлах с открытым типом горения сказать нельзя.

Следует соблюдать правила монтажа компаундов: Они должны заканчиваться до выхода системы в отверстие в стене. Сама труба должна выходить из стены не менее 20 см, допускается и большее расстояние.

Чтобы обеспечить невозможность возврата реверсной тяги в котел, он оборудован специальной заслонкой, которая предотвратит это явление.

Соединение всех частей дымохода осуществляется с помощью хомутов, а в некоторых случаях и утеплителя. Для лучшей герметизации можно использовать строительную пену.

Совет: используйте как можно меньше вертикальных деталей: так эффективность дымохода будет выше.

Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

• Для установки системы рекомендуется использовать только части комплекта;
• Не использовать детали собственного производства, а приобретать недостающие детали только в сервисных центрах производителя;
• После установки дымовой системы ее необходимо проверить на наличие утечек;
• Стыковка компаундов осуществляется в свободном, а не в стенном пространстве.

Пошаговая инструкция

1. Изначально определяется расположение газового котла;
2. Монтаж газового оборудования осуществляется одновременно с установкой коаксиальной дымоходной системы;
3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
4. Выполнить требование пожарной безопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью было не менее 50 см;
5. Сделать в стене отверстие для выходного патрубка по диаметру;
6. Соединить трубы с выходом котла металлическим хомутом.Не забываем про уклон на землю на конденсат;
7. После установки трубы отверстие заделывают;
8. Вы можете опробовать систему в тестовом режиме.

Как удлинить коаксиальный дымоход для газового котла

Если для отопления многоквартирного дома используется газовое закрытое оборудование, возможно, потребуется устранить дымоходную систему.

Для установки вам потребуется:

• Колено из пропилена;
• Труба дополнительная выдыхательная, длиной не более 5 метров;
• Адаптер для герметика;
• Вагонка для крепления к наружной стене;
• Фланцы и хомуты.

Все дополнительные детали для удлинения необходимо приобретать у дилеров производителя дымоходной системы, так как детали других марок могут быть несовместимы с уже приобретенным оборудованием.

Приблизительное значение

Стоимость коаксиального дымохода во многом зависит от комплектации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 до 13 тысяч рублей.5 : Какие дымоходные трубы нужно приобрести. Дополнительные колени могут стоить от 1,5 до 3 тысяч, сбор конденсата — около 3 тысяч.

Если вы хотите купить защитную решетку на выход дымоходной трубы, то ее стоимость около 3 тысяч рублей.

Как видно из нашего обзора — коаксиальная дымоходная система — новое слово в строительстве дымоходов, она полностью автономна и проста в использовании.

При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоходе и притоке кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла может быть установлен совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в сам киттель.

Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания, достаточно установить коаксиальный дымоход для обслуживания.

Определение «коаксиальный» — обозначает коаксиально, то есть это такой дымоход, который состоит из двух составных частей труб, которые находятся одна в другой и разводятся.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

Эта конструкция объединяет два независимых канала, используемых для определенных целей:

• Трубка малого диаметра предназначена для удаления продуктов сгорания топлива;
• Трубка большего диаметра служит для забора воздуха в камеру сгорания.

Таким образом, получается, что дым выходит из котла, а воздух поступает в котел без соединения друг с другом.. Преимущество такой системы в том, что она надежно закрывается и воздух помещения не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

В основном устанавливают горизонтальные коаксиальные дымоходы, хотя в редких случаях можно встретить вертикальные конструкции.

Особые преимущества

Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую ​​конструкцию можно подключать не ко всем типам отопительных котлов.Для максимально возможной работы такого дымохода следует учитывать, что монтировать его необходимо с отопительными котлами с закрытой камерой сгорания на вынужденной тяге. Это встроенный вентилятор, который позволяет выделить всю систему дыма. Такие котлы могут быть как напольные, так и настенные.

Самым главным преимуществом коаксиального дымохода является простота системы системы и установка отопительного прибора в любом желаемом месте.

Рассмотрим подробно все неоспоримые достоинства:

1. Расположение дымохода горизонтальное.Пробивать крышу для удаления продуктов сгорания не нужно. Труба выводится за стену рядом с котлом или окном.
2. Коаксиальная система дымохода не связана с воздухом в помещении. При работающем котле кислород в помещении не сжигается, а газы окиси углерода не попадают во внутреннее пространство помещений, как это происходит при работе обычных газовых котлов.
3. Воздух, закрытый с улицы, попадает в камеру сгорания подогретым. Это возможно из-за того, что он проходит между внешней и внутренней трубами, по которым выводится горячий, обработанный дым.Это позволяет повысить КПД отопительного котла.
4. Коаксиальный дымоход прост в установке, работа не требует специальных знаний и выполнения серьезной перепланировки для устройства дымохода. Благодаря такому дымоходу можно установить отопительный котел даже в квартире.
5. Коаксиальный дымоход имеет отличную степень защиты от возможного возгорания. Это достигается за счет охлаждения всей системы холодным уличным воздухом, который поступает по каналу между трубами.
6. Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную. Любой из котлов — настенный или напольный, может быть установлен в выбранном удобном месте: на кухне, в подвале, в пристройке, в кладовой.

Важные требования для установки

Для установки отопительного котла с закрытой камерой сгорания требуется установка автономной системы отопления. Такую систему можно задействовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

В случае принятия решения об использовании коаксиального дымохода следует соблюдать определенные правила и нормы безопасности. Они позволят плавнику полноценно и надежно с дымом и защитят помещение от отработанных газов.

Правила установки коаксиального дымохода:

1. Максимальная длина вертикальной выпускной трубы коаксиального дымохода должна составлять около 3 метров. Иногда бывают более длинные дымоходы. Например, к котлам Ferolli (уличные) можно подключить коаксиальные дымоходы длиной 4 — 5 метров.
2. Отвод трубы на улицу осуществляется горизонтально через стену, возле которой находится котел. Длина горизонтального участка не более 1 метра.
3. В случае установки принудительной тяги с помощью вентиляторов нет необходимости в вертикальной системе системы.
4. Выходное отверстие дымохода располагается на высоте двух и более метров над землей и не менее 1,5 м относительно места расположения котла (над ним).
5. Открытие дымохода должно быть в полуметре от любого окна (сбоку или сверху), двери или вентиляционной решетки.
6. Вывод коаксиальной трубы дымохода под окно не рекомендуется. Но при необходимости расположение окон над дымоходом должно быть более 1 метра.
7. Для удаления конденсата при установке коаксиального дымохода необходимо обеспечить некоторый наклон трубы.

Здесь следует отметить, что споры о необходимости и правильности наклона трубы — тема, которая достаточно противоречиво трактуется и активно обсуждается на многих строительных форумах и сайтах.На первый взгляд такая простая вещь, требует грамотного подхода и тщательного выяснения всех нюансов. Главный спор возникает из-за боковой части дымохода. Следует детально разобраться в этом вопросе и отметить некоторые нюансы монтажа горизонтального коаксиального дымохода.

Дымоход наклонный

Существует два разных мнения о том, где должен быть установлен уклон дымохода.

В первом случае некоторые специалисты склоняются к мнению, что лучше всего делать уклон от котла в сторону улицы.Это вполне логично, так как при таком устройстве конденсатной системы, которая образуется при охлаждении отработанного газа, будет действовать гравитация извне. Это исключит попадание конденсата в котел. Но работать такая система может только тогда, когда на улице нет сильных морозов.

В обратном случае на выходе просто замерзает конденсат, а не время трубы. Образовавшиеся сосульки мешают нормальному воздушному забору в камере сгорания. Также конденсат может замерзнуть не только на выходе из трубы меньшего размера, но и внутри дыма дымохода.

Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый из небольшого канала, оседает на холодной внешней трубке. В том случае, когда уклон завершен в сторону улицы, конденсат замерзает, не успевая выйти из трубы. Внутри образуется лед, дымоход перестает функционировать должным образом.

Именно из-за постоянного замораживания и образования льда при больших морозах ведущие фирмы отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла.Вопрос о попадании конденсата в топку решается очень просто. Чтобы его предупредить, дополнительно устанавливается сборник конденсата.

Есть ли смысл в утеплении

Сразу стоит отметить, что утепление такого дымохода не решает проблему замерзания конденсата. На первый взгляд кажется, что можно просто утеплить внешнюю трубу, но даже при этом сохраняются предпосылки для образования льда внутри дымохода. Здесь может помочь обрезка (укорачивание) внутренней трубки.Естественно, что все эти меры необходимы только в случае уклона дымохода в сторону улицы.

Внимание! В мануале коаксиального дымохода указаны максимально допустимые размеры труб. Необходимо строго соблюдать эти параметры — они неразрывно связаны с требованиями пожарной безопасности.

Установка

Коаксиальный дымоход, в отличие от вертикальных традиционных дымоходов, легко устанавливается специальными навыками, знаниями и приспособлениями.Вы должны следовать инструкциям, быть осторожными и придерживаться стандартов безопасности. Следует отметить, что практически всегда коаксиальный дымоход ставится вместе с отопительным котлом.

Этапы установки:

• На первом этапе определите место в помещении под котел. Уличный котел устанавливается на небольшой ножке, настенные модели крепятся на наружной стене.
• Выход дымохода размещается на той же стене, у которой стоит котел, на высоте более 1,5 м над ним.Диаметр отверстия в стене должен быть немного больше внешнего размера частиц.
• Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются с помощью монтажных хомутов.

Внимание! При установке коаксиального дымохода категорически запрещается использовать липкие ленты, а также герметики.

• Отверстие в стене, то есть то место, в котором проходит труба, необходимо проложить негорючий утеплитель.
• Если в котле используется принудительная вентиляция, устанавливается только горизонтальная часть дымоходной трубы.

Внимание! Если нужно повернуть трубу, используется поворотное колено. На весь дымоход следует монтировать не более двух колен.

• Трубопровод к стене крепится скобами: на каждый стык по одному.
• В конце коаксиального дымохода не должны устанавливаться дополнительные элементы: зонты, дефлекторы и т. Д.

В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

Современные газовые котлы — это надежное оборудование, которое может обеспечить нам не только тепло в доме, но и горячее водоснабжение. Но для их правильной работы и высокой производительности необходимо установить специальный дымоход. Он должен выполнять сразу две основные функции: подачу кислорода к горелке и вынос за пределы помещения.Для этого используется коаксиальная труба. Поговорим о том, что это такое и в чем его особенности.

Общие

Ни о каких конструктивных особенностях теплогенераторов говорить не будем. Достаточно понять, что дымоход нужен для их эффективной работы. Здесь такая же ситуация, как и с самой обыкновенной дровяной печью. Конечно, коаксиальная труба котла имеет совершенно другую конструкцию, и ее установка осуществляется со своими нюансами, о которых будет сказано несколько ниже. Итак, ключевая особенность такого дымохода заключается в том, что он работает по принципу «труба в трубе».Получается, что у нас две трубы: одна меньшего диаметра, а вторая большего диаметра (внешняя и внутренняя). Согласно одной из них, кислород поступает в камеру сгорания, а продукты сгорания разделяются в окружающую среду. Очень эффективное решение, особенно если учесть, что такая труба занимает довольно мало места и устанавливается за один день.

О преимуществах системы

Коаксиальная газовая труба имеет ряд существенных преимуществ, благодаря которым заслужила такую ​​популярность.Во-первых, это локализация процесса горения, который осуществляется при изолированной подаче и напряжении воздуха и, соответственно, продуктов сгорания. В результате не происходит смешения кислорода и смесей газов. Следовательно, производительность оборудования увеличивается.

Еще один плюс — в процессе поступления в котел воздух нагревается. Это достигается за счет того, что труба, по которой он поступает, подвергается нагреву отходами продуктов сгорания. В целом это очень эффективно, особенно в холодное время года.Конечно, нельзя не учитывать тот факт, что сама конструкция дымохода «труба в трубе» имеет меньшие габариты по сравнению с раздельной установкой. Это сокращает количество крепежных элементов, и значительно упрощается установка.

Немного о минусах системы

Конечно, не существует идеальной системы, в которой не было бы недостатков. В нашем случае есть хоть и про минусы, но некоторые из них могут просто потому, что они незначительны, а с другими придется смириться.

Основным недостатком таких конструкций является то, что их стоимость в конечном итоге на 20-40% выше, чем установка систем разделения. Еще одна проблема — концентрическое расположение труб с горячим и холодным воздухом. Вы, наверное, просто заметили на таких трубах обледенение. Он образуется из-за скопления конденсата и его замерзания при минусовой температуре. Бороться с этим можно, установив дополнительный слив и утеплитель. Но все это еще больше увеличит цену.

Ну и последний недостаток — ограниченная длина коаксиальной трубы.Это примерно 4-5 метров. Поэтому, если ваш котел не установлен возле окна или нет возможности вывести коаксиальную трубу по какой-либо причине, этот вариант не подходит.

О нормативной базе

Необходимо понимать, что просто снять и провести монтаж такого дымохода невозможно, так как монтаж коаксиальной трубы осуществляется с учетом существующих требований и норм. . Например, есть четкое правило, согласно которому монтаж дымоходов можно устанавливать только через крышу.Но это не касается индивидуального отопления, где монтировать горизонтальные коаксиальные дымоходы можно. В целом горизонтальные системы продуктов сгорания и подачи воздуха можно устанавливать только в частных домах, а для многоэтажных домов предусмотрены вертикальные конструкции с возвышением над кровлей здания на 1,5 метра.

Системная классификация

Все современные коаксиальные дымоходы делятся на внутренние и внешние. Первые в жилых домах практически не используются.Такие конструкции монтируют в специальных шахтах или старых дымоходах. Но они должны подходить дополнительно, зачастую установка таких систем сильно затруднена, как и обслуживание.

Таких недостатков лишены внешние коаксиальные дымоходы. Кстати, по утеплению их тоже классифицируют. Итак, бывают утепленные и лучистые. В регионах, где температура воздуха не опускается ниже -10 градусов по Цельсию, дымоходы нельзя надувать. В остальных случаях есть риск частичного или полного промерзания труб.Кроме того, бывают индивидуальные и коллективные дымоходы. Первые рассчитаны на обслуживание одного газового котла, а вторые — на всю многоэтажку.

Конструктивный состав и материал дымохода

Коаксиальная система является модульной и состоит из большого количества типовых элементов. Сюда входят переходник газового котла, прямолинейные трубы, соединительные элементы, такие как муфты и тройники, и многое другое. Правда, такие комплектующие, как удлинитель коаксиальной трубы, декоративная накладка, могут не поставляться — их при необходимости нужно покупать самостоятельно.Но в комплекте обязательно должны быть крепежные детали и уплотнительные прокладки, обеспечивающие прочность и герметичность системы. При установке такой системы желательно применять перемычки. Они необходимы для фиксации внутренней трубки относительно внешней.

Что касается материалов, из которых изготовлена ​​коаксиальная трубка, то она чаще всего оцинкована и легко выдерживает высокие температуры и длительное время не подвержена коррозии. В некоторых случаях желательно применить термостойкий пластик или алюминий.Зачастую для потребителя нет разницы, из какого материала будет изготовлена ​​труба, главное провести правильный монтаж.

Особенности выбора дымохода

В большинстве случаев коаксиальная труба идет в комплекте с отопительным оборудованием, то есть с газовым котлом. Именно поэтому практически все производители теплогенераторов выпускают дымоходы аналогичного типа. В инструкции по установке оборудования есть пункт, в котором указана максимально допустимая длина дымохода.Это значение невозможно ни при каких обстоятельствах. В противном случае эффективность оборудования значительно снижается. Если дымоход работает на естественной тяге, то есть в котле не предусмотрен вентилятор, то такой параметр вводится как минимальная длина трубы. Если установить дымоход меньшей длины, то тяги не будет и продукты сгорания останутся в вашей квартире или доме. Диаметр трубопровода в записывается как 100/140, где первое значение — это диаметр внутренней трубы, а второе, соответственно, — наружное.

Монтаж коаксиальной трубы своими руками

Первое, что вы должны помнить, это наличие в вашем дымоходе не более 2-х складок. При установке горизонтальной системы укладывайте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы самостоятельно конденсировать окно. Если коаксиальная труба в конечном итоге подключается к общему дымоходу, угол нужно менять в обратную сторону при кипении к котлу.

Самый ответственный этап работ — сверление отверстий в стене.Делать это нужно с помощью алмазного оборудования. Но проводить такие работы желательно, если дома ремонтируют дома, так как шума и грязи будет довольно много. После того, как отверстие будет готово, нужно поставить трубу, заизолировать, заделать. В общем, ничего сложного. Главное, чтобы дымоход на поворотах был хорошо загерметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Правила установки системы

Вертикальная коаксиальная трубка монтируется на порядок проще, чем горизонтальная система.Но снять дымоход на крыше не всегда получается. Итак, если вы хотите, чтобы коаксиальная трубка была установлена ​​правильно, вам необходимо выполнить несколько простых требований.

Итак, установка системы ниже уровня земли невозможна. Если расстояние от розетки до земли меньше 1,8 метра, то устанавливается дефлекторная сетка, защищающая трубу от грязи. Если в вашем регионе будут сильные ветры, вполне возможно, что котел будет светить и работать не на полную жестяную преграду, можно полностью решить эту проблему.Конечно, такие работы желательно доверить специалистам, установившим отопительное оборудование, но если такой возможности нет, то с соблюдением этих требований можно справиться самостоятельно.

Вывод

Мы рассказали о том, что такое труба коаксиальная. Как видите, он очень эффективен и уместен с точки зрения производительности и экономии дымохода. Он быстро монтируется и обслуживается, что, несомненно, немаловажный момент. При необходимости можно установить удлинитель коаксиальной трубы, что позволит немного увеличить общую длину дымохода.Особое внимание уделите утеплению, так как часто такие системы полностью ударные. В этом нет ничего хорошего. Тем более, что это бывает в самые сильные морозы. Проблема хоть и решается быстро, но все же лучше, чтобы ее не было. Теперь вы сами решаете, использовать такую ​​систему или нет. Всего наилучшего!

Комфортная жизнь в доме зависит от эффективности системы отопления. Отопление жилья связано с использованием устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома.Замкнутый круг? Нисколько. Проблема решается применением коаксиальных дымоходов отвода продуктов сгорания. Что это такое и как построить своими руками?

Что такое коаксиальный дымоход

Автономная система отопления корпуса любого устройства требует полного отвода продуктов сгорания. Традиционные дымоходные системы применяются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач — коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в топке, которое происходит с участием кислорода из отапливаемого помещения.Если не возобновить концентрацию вентиляции, в комнате становится душно и неуютно. Вывод очевиден — изолировать устройство сжигания топлива (котел) и подать кислород в печь из внешнего пространства. Для этого использовались двухслойные трубы, в которых отводятся продукты сгорания, на зазоре между внутренним и наружным воздухом с улицы.

Устройство коаксиального дымохода

Преимущества коаксиальной конструкции дымоходов

Это следующие:

• Повышенный по сравнению с традиционными устройствами КПД котельного оборудования, полученный за счет подачи в топку нагретого воздуха с нормальным содержанием кислорода.Это способствует более полному сгоранию топлива;
• в помещении дополнительная приточная вентиляция не требуется;
• повышенная экологичность, полученная за счет эффективного сжигания топлива;

недостатки

Сюда входит наклон камеры к морозу. Это становится возможным благодаря низкой температуре дымовых газов уже на выходе из топки. В результате образуется конденсат, который замерзает при температуре наружного воздуха ниже -15 градусов, что не является чудом для России.По степени измерения могут полностью перекрываться каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Сделать полноценную морозильную камеру из трубы невозможно, выходит из строя оборудование котла.

Как показывает практика, такие явления чаще возникают из-за стремления максимизировать КПД системы за счет уменьшения диаметра внутренней дымоходной трубы, что приводит к снижению температуры газа до «точки росы», повышенная конденсация и, соответственно, образование земли.

Просмотры

Устройства для удаления продуктов горения данного типа делятся на несколько функций.

Внутренние и внешние системы

Внутренние системы расположены в шахтах, специально устроенных при строительстве дома. Ни в коем случае не касайтесь жилого помещения. В некоторых случаях такие устройства устраивают в стандартном кирпичном дымоходе, но необходимо отметить неудобство таких дымоходов в обслуживании и ремонте.

Способы устройства дымохода в доме

Наружные дымоходы устраиваются снаружи прямо на стене дома. Бытует мнение, что они портят дизайн дома, поэтому располагаются с выходом во внутренний двор. Такая схема устройства проста в установке и удобна в обслуживании и ремонте.

Вывод коаксиального дымохода через стену дома

Холодные и обогреваемые устройства

Как уже было сказано выше, в условиях наших суровых зим дымоход промерзает.Чтобы избежать такого эффекта, нужно утеплить дымоход. Для этого используйте несколько способов:

• Используйте дополнительно кожух от трубы большего диаметра. При этом зазор между наружной трубой и кожухом заполняется изоляцией. При этом используется минеральная вата;
• Наружная труба коаксиальной системы превращается в рулонную изоляцию. Поверх этого слоя намотать защитную рубашку из алюминиевой фольги и закрепить ее струбцинами. Направление намотки выполнять таким образом, чтобы влага вытеснялась внутрь изоляционного слоя, то есть производила ее снизу вверх.

Вертикальный или горизонтальный вывод

Изначально коаксиальные конструкции проектировались как исключительно горизонтальные устройства. Но это теория, и на практике решающим фактором становится расположение теплового агрегата, что в некоторых случаях требует комбинированного исполнения.

Вертикальные выводы применяются только для котлов без принудительной тяги.

Внутренний вертикальный и внешний комбинированный коаксиальный дымоход

Устройство и принцип работы

В комплект коаксиального трубопровода входит разное количество деталей в зависимости от схемы дымососа.

Устройство коаксиального дымохода

Основными являются:

• адаптер для крепления к оптоволоконному блоку;
• колено 90 градусов для изменения направления трубопровода;
• Труба коаксиальная прямая. Конструктивно состоит из двух расположенных друг к другу частей с продольными перегородками между ними;
• муфта с уплотнением и зажимным хомутом для усиления соединения;
• воздухозаборник.

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются дымовые газы, сразу закрепляющиеся в трубе.Созданная зона пониженного давления заполняется наружным воздухом через канал между стенками труб. Нагреваясь по ходу от внутренней трубы, она попадает в топку и нагретый кислород активно вступает в реакцию с топливом. При этом эффективность устройства значительно возрастает. Охлажденная внешняя стена способствует устройству пожарной безопасности.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, позволяющих выполнять дымоходы любой конфигурации.Модули модифицированы, что позволяет легко оснастить устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

• трубы прямые — основной элемент дымохода;

Тройники

• — выполняются под углом 30, 90 и 45 градусов, предназначены для изменения направления при установке;
• муфты и отводы угловые — трубное соединение;
• сборников конденсата — используются на каждой вертикальной площадке, оборудованы водяной заслонкой для предотвращения попадания наружного воздуха, дымоход от этого сокращается;
• вкладыши с ревизионными окнами для ремонта и обслуживания дымохода;
• Входные и выходные патрубки — идут в комплекте с перчатками, служат для вывода дымоходов и забора воздуха из атмосферы.Форсунка уикэнда устанавливается на удалении от воздухозаборника во избежание смешивания чистого воздуха с продуктами сгорания;

Адаптер

• — приспособления для подключения дымохода к теплогенератору;
• арматура крепежная в виде фланцев, хомутов и скоб;

Материалом для изготовления элементов дымохода могут быть:

1. Лист из нержавеющей стали.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Алюминиевые сплавы.

Общее требование к ним — устойчивость к температурам не ниже 250-300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, например, отвертки и ключи. Для крепления кронштейнов к стенам электродрелью и пластиковыми вкладышами служат дюбели. Отверстие в кирпичной стене можно выполнить перемычкой и зубилом.

Подготовка сушильного крепления

Несмотря на кажущуюся простоту процесса сборки дымохода, он должен происходить по определенному алгоритму:

1. Покупка теплогенератора. При этом следует учитывать, что коаксиальные дымоходы применяют только с приборами закрытого типа с нагнетательным продуктом.Они до 30 кВт.
2. Определение места установки, фиксация.
3. Выполнение эскизного проекта дымохода с учетом отводов, подъема и других особенностей в зависимости от конструкции сооружения.
4. Приобретение комплекта типовых деталей, обеспечивающих точное выполнение требований эскизного проекта.

Монтаж коаксиального дымохода своими руками

Прежде чем приступить к монтажу дымохода, необходимо четко усвоить основные нормативные положения:

Правила сжигания продуктов

При сборке дымохода нужно придерживаться следующих правил:

1. Прямой участок, пересекающий стену, необходимо установить с уклоном 3 градуса в сторону улицы для беспрепятственного стока конденсата.
2. Канальные дымоходы на всей своей длине не должны включать более двух колен.
3. Контрольные окна, переходные устройства и сборники конденсата необходимо устанавливать в легкодоступных местах для простоты использования.
4. Дымоход не должен располагаться ниже уровня почвы. Расстояние до ближайшего здания должно быть не менее 8 метров. При использовании в конце дымохода дефлектора это расстояние может быть уменьшено до двух метров для глухой стены и до пяти для конструкции с оконными отходами.
5. Горизонтальный дымоход, устанавливаемый в месте преобладающих ветров, противоположном направлению дыма, должен быть оборудован козырьком-глушителем. Он не должен быть дальше 40 см от выходного дымохода.
6. Коаксиальные дымоходы, расположенные на высоте менее 1,8 метра, должны быть оборудованы отражающей сеткой для защиты от горячего дыма.

Монтаж горизонтального коаксиального дымохода

Соблюдение этих правил позволит осуществить безопасную эксплуатацию отопительного прибора с качественным выделением продуктов сгорания.

Порядок сборки

Монтаж горизонтального коаксиального дымохода производится следующим образом:

• насадка переходника от теплогенератора к дымоходу;
• установка на колено адаптера для изменения направления канала;
• Разметка места изготовления отверстия в стене под диаметр трубы дымохода. Важно! Место стыка элементов трубопровода не должно находиться внутри стены;
• установка декоративных заглушек на пересечении дымохода со стеной;
• установка дефлектора на конце;
• установка смотрового узла и сбора конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Следует помнить! Использование уплотнительных гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода по вертикали, как правило, является вынужденной мерой из-за невозможности выполнения по горизонтали без нарушения правил монтажа. Особенность конструкции в том, что такие отводы продуктов сгорания нельзя устанавливать по прямой от топки из-за образования большого количества конденсата.При такой конструкции он будет попадать прямо в топку, что крайне нежелательно. Поэтому из топки нужно сделать колено для горизонтальной составляющей. Далее устанавливается второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с перекрытием перекрытия и кровельным пирогом выполняется с помощью стекол — изоляторов. На крыше труба оборудована герметизирующим зонтом, чтобы избежать протечек.

Внимание! Вертикальный коаксиальный дымоход не применяется для закрытых котлов с принудительной меткой.

Особенности эксплуатации

В первую очередь нужно обратить внимание на заметно более высокий КПД печей с такими устройствами по удалению продуктов сгорания. Повышается КПД за счет оптимального режима сжигания топлива.

При обычном обогреве корпуса воздух в нем не портится, оставаясь чистым, так как наружный воздух используется для горения. В обязательной организации приточной вентиляции необходимости не возникает, хотя обычно она все же создается, слишком много не будет.

Коаксиальные дымоходы отличаются длительной эксплуатацией, так как не перегревают трубы, которые постоянно охлаждают поступающий воздух.

Ремонт и обслуживание

Устройство практически не требует специального ухода. В начале отопительного сезона нужно изучить все крепления и стяжки, ослабленные соединения подтянуть.

Регулярное техническое обслуживание — это периодический слив конденсата из привода. Причем частота выполнения такой операции определяется погодой, влияющей на ее образование.

Необходимость очистки стенки внутренней трубы определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура проводится специальным аппаратом, снабженным жесткой щетиной. Применяются химические вещества, смягчающие нары и сажу.

Коаксиальные дымоходы следует признать наиболее совершенными для экономии затрат на отопление, сократившихся на 15-20%. При этом ухудшаются жилищные условия в доме.

Автономное отопление в последнее время становится не только необходимым условием проживания в частном доме, но и способом навешивания комфорта и экономии средств собственников жилой площади в многоквартирных домах.Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к подключению и выводу сжигаемых отходов через коптильные каналы. По этой причине вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Устройство и функции

Коаксиальный дымоход представляет собой канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую.Внутренние поверхности труб не соприкасаются друг с другом, между контурами находится воздушная прослойка. Коаксиальный дымоход собирается из вызовов: прямые трубы, отводы, тройники, сборники конденсата. Он выполняет две основные функции:

Важно! Такое устройство построено по принципу разделения функции дымохода. Это позволяет повысить производительность и эффективность. Продукты сгорания топлива, температура достаточно высокая, нагревают внешний контур. А внешняя труба, по которой проходит воздух, в свою очередь охлаждает внутреннюю.Благодаря такой конструкции в дымоходе выравнивается температура, что предотвращает появление конденсата и снижает риски возникновения пожара.

Преимущества

Коаксиальный дымоход считается более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки часто поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать в свои изделия дымоходы этого типа, так как они обладают следующими преимуществами:

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительно работающим продуктом за счет встроенного внутри трубы небольшого вентилятора.В проект системы дымоудаления такого типа обязательно входит сбор конденсата и ревизия, через которую производится чистка трубы.

Требования безопасности

По статистике МЧС и производителей коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:

Примечание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, аргументируя это тем, что они разработаны для эксплуатации при температуре до -15 градусов.Там, где зимой большую часть времени температура опускается ниже этой отметки, они замерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Установка

В отличие от традиционных способов дымоудаления, дымоход коаксиального типа монтируется просто. Для установки нужно строго соблюдать инструкцию производителя газового оборудования и требования пожарной безопасности.Опытные мастера советуют обратить внимание на следующие моменты:

Видеоинструкция

Как сделать коаксиальный дымоход для газового котла

Дымоходные системы коаксиального типа имеют ряд преимуществ, но вместе с тем отличаются повышенной сложностью устройства и определенными требованиями к применяемым материалам и оборудованию. Поэтому вопрос установки этого вида коммуникаций следует рассмотреть подробно..

Принцип коаксиального дымохода

Коаксиальная труба состоит из двух каналов, расположенных один внутри другого. Если речь идет о дымоходе, то по внутреннему каналу отводятся продукты сгорания, а по внешнему каналу подается приточный воздух, необходимый для работы котла. Конечно, номинальный проход обоих каналов тщательно рассчитывается, чтобы объем притока был чрезмерным.

Благодаря такой схеме достигается повышение КПД системы отопления.Во-первых, на горение не расходуется воздух помещения, на нагревание которого была затрачена энергия. При этом практически не происходит снижения производительности из-за низкой температуры поступающих газов: горячий внутренний канал их эффективно нагревает.

Устройство и принцип работы коаксиального дымохода

Безопасность коаксиальных дымоходов выше, чем у классических. С одной стороны, за счет постоянного охлаждения наружной оболочки уличным воздухом исключается нагрев строительной конструкции, по которой ведется труба, до температуры тления.Также из-за отсутствия связи топки с атмосферой помещения становится невозможным проникновение угарного газа в жилые помещения. Поэтому устройство дополнительной вентиляции в помещении, где установлено газовое отопительное оборудование, не требуется.

потребность в оборудовании

В коаксиальном дымоходе концы вытяжного и приточного каналов находятся примерно на одной высоте, что не способствует образованию естественной аэродинамической тяги.В парапетных котлах правильная работа дымоходной системы обеспечивается давлением расширяющихся газов и особой конструкцией дефлектора. Однако в этом случае необходимо соблюдать первое условие установки коаксиального дымохода — топка утепленного типа.

Второе условие — устройство для принудительного движения газового потока — требуется при установке приточно-вытяжной системы котлов, у которых выход продуктов сгорания расположен сверху, а не на задней стенке.В таких случаях длина дымохода намного больше, к тому же канал имеет повороты, и поэтому встроенный вентилятор — единственный способ преодолеть повышенное аэродинамическое сопротивление.

Коаксиальные дымоходы можно устанавливать только на газовые или масляные котлы мощностью не более 30 кВт. Главное требование — совпадение диаметра и конфигурации внутреннего и внешнего каналов на выходе из котла и самой дымовой трубе. Также должна быть предусмотрена система раструбов для обеспечения плотного соединения обеих труб в соответствии с направлениями потока..

Изготовление трубопровода

Дымоходы парапетных котлов имеют большой диаметр канала, как правило, от 150-200 мм, что необходимо для исключения малейших признаков аэродинамического сопротивления. Поэтому отверстие в стене обычно проделывают контурным сверлением и фрагментарным удалением центральной части. Для этих целей очень удобно сначала приклеить бумажный шаблон, скопированный с задней части котла, на стену, чтобы правильно совместить проход с точками крепления.Окружность, по которой расположены точки сверления, необходимо определить так, чтобы весь участок дымохода находился внутри отверстия.

Трубы коаксиальных дымоходов, рассчитанные на приточную тягу, имеют меньший диаметр, обычно до 130 мм. Поэтому проход в стене разумнее проделать коронкой с победными припоями или методом безударного алмазного сверления. Контурный метод здесь неприемлем из-за трудностей с извлечением керна.

Также при сверлении канала необходимо учитывать уклон дымохода в сторону улицы порядка 3-5 °.Это необходимо для предотвращения попадания конденсата в камеру сгорания. Если проход выполняется алмазным сверлением, необходимо лишь установить необходимый угол наклона вала-проводника. Если сверление производилось по контуру, проходное отверстие просто расширяют вертикально вверх на 3-4 см изнутри и вниз на такую ​​же величину снаружи. Не увеличивайте размер прохода: это вызовет трудности с герметизацией, а для крепления диффузора может просто не остаться пристенного корпуса.

Внешний и внутренний монтаж

Для устройства коаксиального дымохода используются специальные трубы, фитинги и переходные муфты. Условный проход каналов занижать нельзя, поэтому по всей длине условный диаметр трубы должен быть не меньше дымовой трубы котла. Если система монтируется в условиях постоянных минусовых температур, лучше отдать предпочтение изделиям из металла, их легче будет утеплить ото льда без риска повреждения.

Обязательным условием строительства дымоходов является отсутствие стыков между элементами, расположенными на участке стены. Поэтому сначала ограждающая конструкция обшивается, а затем в отверстие устанавливается средний сегмент соответствующей длины, который будет выступать снаружи не менее чем на 50–70 мм, а изнутри — по выемке дымохода котла. труба от стены. Средняя часть коаксиального канала сразу заделывается минеральным материалом по контуру, соблюдая необходимый уклон.После заделки канала в гильзе необходимо с двух сторон заделать зазоры, для чего они заполняются герметиком или цементным раствором, а затем устанавливаются декоративные накладки.

Внутренняя часть дымохода, как правило, представлена ​​только поворотным коленом, устанавливаемым непосредственно на выступ среднего сегмента, а также компенсирующей вставкой, длина которой подбирается с учетом высоты между установленными котел и поворотное колено.

Дефлектор установлен снаружи. Он сконструирован таким образом, что средний канал немного выступает над краем внешнего канала, чтобы избежать короткого замыкания потока. Также конструкция насадки может предусматривать систему обтекателей, а в случае версий с турбонаддувом — установку канального осевого вентилятора.

Коаксиальные дымоходные системы обычно продаются наборами труб и фасонных частей соответствующего сечения, поэтому трудностей при сборке канала на стандартных стыках не ожидается.Инструкции производителя могут предусматривать определенный порядок выполнения соединений, предписывая использование герметиков или обжимных зажимов, но в целом сама схема сборки довольно проста и понятна.

Установка усложняется только в тех случаях, когда точка выхода газа из котла и проход канала через стену не совпадают по одной или двум осям, что требует добавления одного или двух поворотных колен и вставок соответствующей длины.Однако такая разница в расположении появляется только из-за необходимости соблюдения определенных правил снятия коаксиального дымохода с горючих поверхностей и оснований.

Отличия в установке вертикальных дымоходов

Вертикальные коаксиальные дымоходы встречаются реже, ведь одним из преимуществ горизонтальных систем является устранение необходимости срезать крышу и перекрытия техническим каналом. Однако в более холодном климате, где на котлы сильно влияет конденсация, предпочтительнее вертикальное размещение..

Характерной особенностью такой системы является наличие отстойника для сбора конденсированной влаги. Это специальный переходник, имеющий резьбовой штуцер для подключения сливного шланга наружу или к канализации.

Проход через перекрытия осуществляется так же, как и через стены: проделываем отверстие, закругляем, укладываем единичный сегмент и соединяем всю планку вместе. Однако проход через крышу необходимо осуществлять с помощью специальных выводов, которые имеют встроенный дефлектор и фланец для резки кровли, а также обеспечивают необходимый перепад высот приточных и вытяжных каналов..

Нормы пожарной безопасности и требования к установке

Стандарты установки коаксиального дымохода даже формально не регулируются действующими стандартами. В частности, ни один из стандартов, применяемых в области гражданского строительства, не допускает установку горизонтальных дымоходов без дожимной секции, поэтому случаи отказа в утверждении проекта газификации являются обычным явлением.

Однако коаксиальный дымоход является неотъемлемым конструктивным элементом котла, поэтому достаточен факт государственной сертификации оборудования, а также соответствие общим требованиям, изложенным в Приложении D к СП 42-101-2003 и нормативным требованиям. Нормы проектирования систем отопления и вентиляции (СНиП 2.04.05-91). Если нет желания изучать нормативную документацию, достаточно воспользоваться рекомендациями по установке, изложенными в инструкции по эксплуатации котла. Но только при условии, что используемая модель оборудования одобрена службой технадзора для бытового использования.

В целом правила установки не очень сложные. Расстояние от внешнего края внутреннего канала коаксиальной трубы до горючих оснований должно быть не менее 25 см, расстояние между дымоходом и горючими горизонтальными поверхностями должно быть не менее 20 см.Край выступающего внутреннего канала должен находиться на расстоянии 60 см или более от любых противоположных предметов. Выброс охлажденных газов должен производиться на уровне от земли не ниже 2 м. В точке выхода не должно быть окон ближе 40 см по горизонтали и 1 м по вертикали. Если газопровод проложен параллельно, между ним и дымоходом должен оставаться зазор не менее половины диаметра коаксиальной трубы в самой широкой части.
