Как снять и поменять печку ВАЗ 2107 своими руками + видео

В каждом автомобиле неотъемлемой частью оборудования является печка, без которой невозможен обогрев салона и комфортное управление транспортным средством. С отопителем ВАЗ 2107 иногда возникают неполадки, в результате которых требуется выполнить ремонт или замену тех или иных элементов.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

радиатор;
кран;
вентилятор;
тросики управления;
воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

течь отопителя;
отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

крестовая и плоская отвёртки;
набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

Снимаем минусовую клемму с АКБ.
В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.Открутив хомуты, стягиваем шланги с трубок радиатора
Откручиваем саморезы и снимаем резиновый уплотнитель.Открутив саморезы, снимаем резиновый уплотнитель

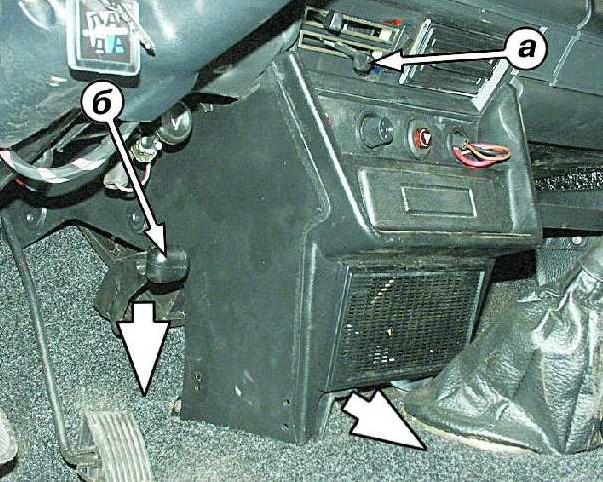

Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов
Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.С прикуривателя и часов отсоединяем провода
Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).От отопителя необходимо отсоединить правый и левый воздуховоды
Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.При помощи ключа на 7 отворачиваем крепёж тросика
Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки
После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.После демонтажа нижней части открывается доступ к вентилятору отопителя
Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.Чтобы извлечь радиатор достаточно потянуть его на себя
Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
Извлекаем оставшуюся часть печки.Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Ремонт печки ваз 2107 своими руками

Проблема ремонта печки ВАЗ 2107, как правило, возникает перед похолоданиями. Кто обращается в автосервисы, кто пытается сделать такой ремонт самостоятельно, но в любом случае никто не хочет ездить зимой на автомобиле с не работающей печкой.

Не так уж все и плохо

Отечественный автопром, как бы о нем не отзывались, все же по-своему печется о пользователях автомобилей, которые они выпускают.

Поскольку зимы в нашей климатической зоне суровые, то автомобили отечественного производства шли с конвейера с мощными системами отопления салона.

Касается это и автомобилей Волжского автомобильного завода (ВАЗ). Все выпускаемые заводом модели, как «классика» ВАЗ-2101 – ВАЗ -2107, так и последующие, ВАЗ-2108 – ВАЗ-21099, ВАЗ-2110 и т.д. обладают хорошей системой отопления.

Если брать во внимание модели ВАЗа от 2101 до 2107, то система отопления у них идет одинаковая и состоит из одних и тех же составных частей, подводящего и отводящего патрубков, радиатора, кранов и электромотора с вентилятором.

И хоть эта система довольно проста, но в процессе эксплуатации она может выйти из строя. Разберем на примере, как произвести ремонт печки ВАЗ-2107.

От слов к делу

У подводящего и отводящего патрубков, по сути, никакой нагруженной работы нет, они всего лишь перепускают жидкость из системы охлаждения в радиатор отопления салона и отводят обратно.

Но бывают случаи, когда эти патрубки начинают давать течь. Протекать они могут в местах соединения, или же в случае трещины на самом патрубке.

Если подтеки появились в местах соединения, то нужно просто поменять в местах соединения резиновые прокладки.

Если же на каком-либо патрубке появилась трещина, то есть несколько вариантов решения проблемы.

Поскольку патрубки делаются из латуни, то трещину можно запаять или же на место, где протекает жидкость, можно наложить резиновую шину и закрепить ее хомутами.

Если выходит из строя кран, то ремонту он не подлежит, его просто заменяют.

Также читайте — Ремонт передней подвески ВАЗ-2107.

Не так все просто

Самым сложным случаем является засоренность трубок радиатора печки. В таком случае ремонт печки ВАЗ-2107 довольно затруднен, потому что радиатор сделан из латуни и в местах стыковок, составляющих радиатора, применялась пайка.

Поэтому чтобы почистить радиатор, его нужно распаивать.

После того, как он распаян, трубки радиатора нужно тщательно прочистить. Сделав прочистку радиатор нужно снова запаять.

Это является сложной операцией, поскольку в местах с не качественной пайкой радиатор будет протекать.

Важный момент — электромотор

Также в процессе эксплуатации печки ВАЗ-2107 возможен выход из строя электромотора.

Спешить менять его не стоит, поскольку причиной неработающего эл. двигателя может быть окисление графитных щеток, из-за чего они не контактируют с ротором двигателя.

В таком случае стоит просто разобрать электродвигатель и хорошо почистить посадочные места щеток.

Если же двигатель начал «пищать», то скорее всего в нем вытекла смазка между статором и ротором.

Нужно разобрать двигатель и нанести новую смазку на посадочные места ротора. Также существует вероятность износа посадочных мест, поскольку двигатель не больших размеров и на нем не устанавливаются подшипники.

Вентилятор отопителя ВАЗ 2107 с электромотором.

Ремонт такой поломки не возможен и электродвигатель просто заменяется.

Поскольку двигатель, устанавливаемый на ВАЗ-2107 является маломощным, то часто владельцы этого автомобиля меняют его на более мощный, который устанавливается на ВАЗ-2108.

Но поскольку этот электродвигатель не подходит по посадочным местам в кожухе, то потребуется небольшая переделка кожуха.

Модернизация печки ВАЗ 2107 — видео от Павла Никифорова.

Печка ВАЗ-2107 — устройство, работа, основные неисправности

Содержание статьи

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

корпус с установленными в нем заслонками;
радиатор печки;
вентилятор с электродвигателем;
воздуховоды;
механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

заклинивание крана подачи антифриза;
засорение радиатора;
обрывы тросов механизма привода;
подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
Засорении радиатора.
Образовании воздушной пробки в радиаторе печки.
Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Ремонт отопителя жигулёвской классики на примере ВАЗ 2107. Ремонт печки ВАЗа своими руками

Причины неисправности системы отопления:

Тосол или вода (в зависимости что залито в системе) под ногами водителя/пассажира. При визуальном осмотре можно определить источник течи. Если кран или патрубки — замена, если радиатор то либо запаять либо под замену.
Дует холодный воздух. В основном из-за неработающего крана отопителя или забитого радиатора нарушается циркуляция ОЖ.

Определившись с проблемой можно приступать к устранению проблемы. В данном случае ремонт отопителя ВАЗ ограничился лишь заменой краника печки и обклейкой уплотнителя, дабы сохранить максимальную производительность.

В этом отопителе мне не очень понравилось решение оставить старые трубки, но это было решение клиента, так что …

Думаю что никого не надо убеждать в том, что лучше всего ремонтировать отопитель (замена радиатора либо мотора) доведя автомобиль до такого состояния и вытащив узел в сборе?

Разбираем и отмываем от пыли, грязи, остатков тосола. Сушим.

И начинаем собирать. Меняем кран. Обматываем радиатор самоклеящимся утеплителем из хозяйственного магазина. Чтоб ни грамма холодного воздуха мимо.

Затем ставим радиатор в корпус и оставшиеся щели забиваем тем-же утеплителем. Эта половина готова, делаем следующую.

Ставим диффузор с заранее закрепленным вентилятором и оклеиваем края самоклеящейся поролоновой лентой.

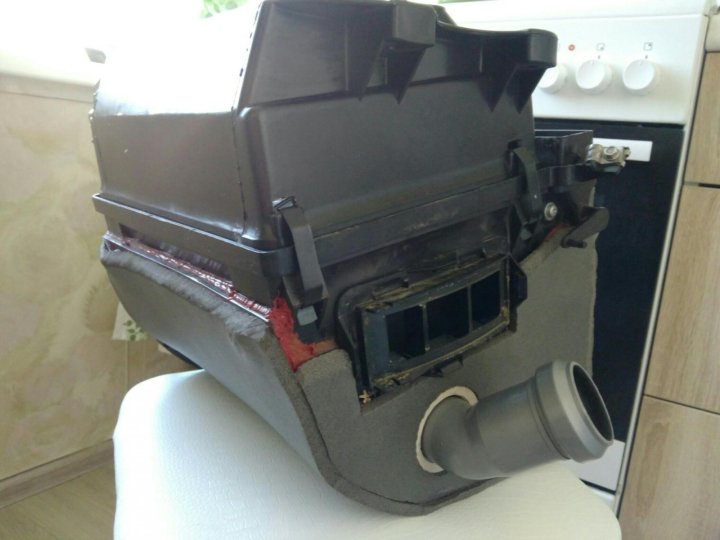

На лючок так-же клеим поролон. Для уплотнения. И собираем отопитель в кучу.

Это вид сверху. Уплотнитель места крепление к кузову. Всё, отопитель собран, можно устанавливать на место!

Это из другой семёрки, надеюсь что понятно без комментариев

Как заменить радиатор печки Ваз 2107

Печка на машине — это неотъемлемая часть или деталь автомобиля, которая применяется преимущественно при наступлении осени и ее эксплуатация продолжается до окончания весны. Это значит, что на протяжении года печка эксплуатируется длительное время, что сказывается на ее сроке службы. Главный конструктивный элемент отопителя салона — это радиатор. Проводится замена радиатора печки ВАЗ 2107 в случае обнаружения его протечки или засорения отложениями. Как это правильно делать, подробно расскажет пошаговая инструкция.

Сначала необходимо слить охлаждающую жидкость открутив пробку, которая находится с левой стороны двигателя «по ходу автомобиля» в нижней части блока.

Для наглядности, в некоторых изображениях использован вид салона седьмой модели жигулей

Предварительно подставьте под низ двигателя чистую емкость минимум на 10 л. В качестве емкости лучше выбрать что то вроде тазика, или делать так как показано на рисунке.

Многие автолюбители обходят процедуру слива тосола, надеясь на свою реакцию и сильные нервы. Но поверьте лучше потратить 10 минут на это что бы дальше комфортно работать. Тем более зачастую всегда находятся треснутые патрубки системы охлаждения, возле помпы или радиатора которые лучше заменить сразу, если не хотите опять пачкать руки через пару месяцев.

Важно: Если тосол или антифриз имеет коричневый или темно коричневый оттенок жидкость лучше заменить.

После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки.

Причины замены печки на ВАЗ 2107

Основными элементами печки ВАЗ 2107 являются:

радиатор;
кран;
вентилятор;
тросики управления;
воздуховоды.

течь отопителя;
отсутствие тепла или слабый нагрев воздуха.

Течь радиатора

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

Кран отопителя со временем может выйти из строя в результате образования накипи

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

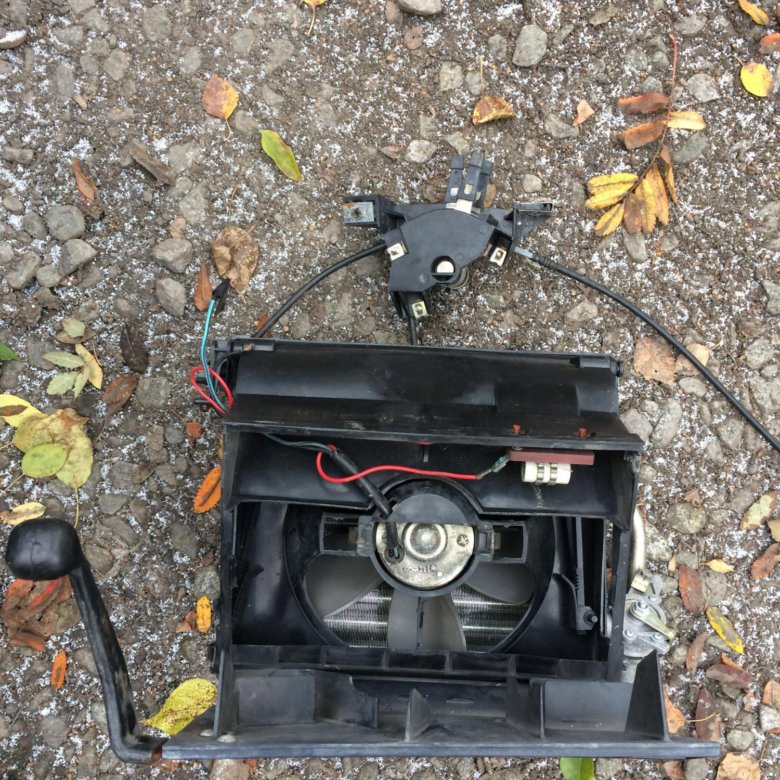

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Алгоритм выполнения демонтажа

Автомобили ВАЗ классического семейства, к которым относится и модификация 2107, хороши тем, что для снятия радиатора печки не нужно демонтировать переднюю панель, поэтому работы по извлечению теплообменника системы обогрева салона несложные. Не требуется какого-либо специфического инструмента, нужны отвертки и ключи на 8 и 10.

Алгоритм работ по снятию радиатора печки:

Сливаем охлаждающую жидкость, выкрутив сливные пробки на двигателе и основном радиаторе.
Слева на моторном щите (стоя перед машиной) ищем две резиновые трубки, по которым осуществляется подвод и отвод охлаждающей жидкости к отопителю. Ослабляем хомуты этих трубок и стягиваем их.
Откручиваем винты крепления резинового уплотнителя, через который проходят металлические трубопроводы радиатора. Снимем уплотнитель.
Перебираемся в салон.
Демонтируем полку под вещевым боксом со стороны пассажира. Для этого нужно выкрутить саморезы, фиксирующие ее.
Снимаем нижнюю часть центральной консоли. К полу и передней панели она крепится саморезами. Поскольку на нижней части установлены клавиши, прикуриватель, часы, то после выкручивания крепежных элементов, смещаем короб «на себя» (включив на КПП заднюю скорость) и отсоединяем проводку, идущую к указанным элементам (провода лучше пометить, чтобы при сборке не перепутать). После этого короб можно извлечь из салона.
Откручиваем от крана перекрытия подачи антифриза тросик механизма управления.
Отсоединяем от корпуса печки нижнюю часть, в которой размещен вентилятор. Она к верхней части корпуса крепится при помощи 4 защелок, установленных по бокам. Отверткой поддеваем защелки, после чего нижняя часть корпуса опустится вниз. Отводим ее в сторону или полностью снимаем, предварительно отсоединив провода питания электродвигателя вентилятора.
После демонтажа низа корпуса, появится доступ к радиатору, извлечь который можно потянув его вниз за металлические трубопроводы.

Установка радиатора

Отметим, что это только одна из методик разборки печки на ВАЗ-2107. Сливать антифриз не обязательно, можно отсоединять резиновые трубки и без снятия, при этом из системы охлаждения вытечет 1,0-1,5 литра охлаждающей жидкости, которые после сборки доливают. Главное, после отсоединения трубок концы их поднять вверх и закрепить в таком положении.

В процессе разборки можно сразу отсоединить от радиатора трубопроводы вместе с краном перекрытия и после извлекать сам теплообменник.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.
Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Как определить неисправность радиатора печки

Из каких конструктивных элементов состоит автомобильная печка, каждый себе представляет. Конструкция этого устройства скрыта от глаз человека и находится внизу под торпедой. Чаще всего факторами того, что требуется замена радиатора отопителя на ВАЗ 2107, являются:

Печка включается, но при этом не греет.
Протекание радиатора, что проявляется по обнаружению лужи тосола в салоне.

Появление лужи тосола в салоне чаще всего означает, что потек радиатор. Сразу торопиться покупать теплообменник при обнаружении течи в салоне автомобиля не стоит, так как причиной может быть неисправный кран, а также повреждение резинового патрубка.

Еще одним признаком неисправности радиатора на семерке может быть постоянное запотевание лобового стекла в машине. Причиной тому является испаряемый тосол, который под воздействием работы вентилятора и высокой температуры происходит его конденсация. Испарение возникает только в том случае, если повреждение незначительное. При этом будет снижаться уровень охлаждающей жидкости в расширительном бачке под капотом.

Если же стекла не запотевают, тосол не течет, кран отопителя открыт, а печка на ВАЗ 2107 при этом дует постоянно холодным воздухом, то причина может быть также в забивании радиатора. Возникают такие поломки редко, а причиной этого обычно является то, что владелец недавно доливал в ОЖ разные добавки (возможно с целью устранения течи теплообменника двигателя или печки). В итоге эти добавки закупоривают пространство между пластинами, что становится причиной неисправности устройства. Заливать в систему охлаждения загрязненные охлаждающие жидкости и прочие смазки не рекомендуется, иначе это может обернуться серьезными последствиями.

Как снять радиатор печки ВАЗ 2107

Разбираться с тем, как поменять печку на ВАЗ 2107, нужно только после того, как будет точно установлено, что неисправен радиатор. Чтобы локализовать причину поломки, необходимо добраться до теплообменника, снять его и осмотреть. Если он поврежден снаружи, то мелкие дефекты на медных устройствах можно устранить путем пайки. Если же неисправность возникла по причине засорения, то можно попытаться его промыть спец раствором для удаления накипи. В любом случае, если неисправен радиатор, то вы это увидите.

Читайте также: Замена боковых зеркал ВАЗ-2107

Для демонтажа радиатора печки на ВАЗ 2107 понадобится стандартный набор инструментов, состоящий из ключей и отверток. Перед началом нужно опустошить систему охлаждения путем слива ОЖ. Только после этого начинаются действия по демонтажу. Пошаговая инструкция, как демонтировать теплообменник с семерки:

Обесточивается электрическая сеть питания автомобиля путем отсоединения клеммы «минус» от АКБ.
Сливается ОЖ. Достаточно будет слить 2-3 литра. Полностью сливать всю жидкость нет необходимости.
В подкапотном пространстве имеются два резиновых шланга, которые крепятся к штуцерам из салона. Надо ослабить затяжку хомутов обоих шлангов, а затем их демонтировать. Проводить эту процедуру нужно исключительно после слива жидкости.
После отсоединения шлангов из них стечет некоторое количество тосола. Чтобы внутрь шлангов ничего не попало, требуется закрыть отверстия тканью.
Ключом или отверткой нужно выкрутить 2 самореза, которыми крепится уплотнительная резинка. После вывинчивания крепежных элементов следует извлечь уплотнитель.
Дальнейшие манипуляции выполняются со стороны салона. Первым делом нужно освободить доступ к устройству, чтобы снять печку на ВАЗ 2107. Для этого вывинчиваются крепежные элементы, которыми крепится полка под торпедой.
Выкручиваются крепежные элементы, которые фиксируют пластиковую панель центральной консоли, с располагающимися на ней часами и прикуривателем.
Перед тем, как пластиковую панель убрать в сторону, необходимо отсоединить провода от часов и прикуривателя и убрать их в сторону.
Снимать нужно и внутреннюю часть бардачка. Это нужно для того, чтобы получить доступ к кранику отопителя, а также для отвода правого воздуховода в сторону. При снятии печки понадобится снимать и левый воздуховод.
Теперь при помощи ключа на «7» требуется выкрутить болт, за счет которого фиксируется трос управления краником.
Сначала нужно снять нижнюю часть корпуса печки, для чего при помощи отвертки необходимо поддеть защелки в количестве 4 штук по 2 с каждой стороны.
Когда защелки будут отстегнуты, необходимо снять нижнюю часть печки, потянув ее слегка на себя. Появляется доступ к вентилятору печки, который если не исправен или скрипит, можно заодно отремонтировать. Если нужна замена печки на ВАЗ 2107, тогда работы по демонтажу продолжаются.
Для демонтажа теплообменника понадобится ухватиться на устройство и потянуть его на себя (с крана стальной тросик уже должен быть отсоединен, если нет, то вывинчиваем крепежный болт). Радиатор выйдет совместно с металлическими трубками и краником отопителя.
На этом процесс демонтажа можно считать завершенным, и если нужна замена радиатора печки на ВАЗ 2107, то вместо штатного, нужно установить новый (желательно с новым краном отопителя).
Если нужен полный демонтаж печки, тогда при помощи гаечного ключа на «10» требуется вывинтить 4 болтовых соединения.

Читайте также: Как поменять крыло на ВАЗ 2107

Принцип демонтажа радиатора печки для инжекторных и карбюраторных семерок одинаков.

Как установить радиатор печки семерки

Когда после снятия будет выявлена точная причина неисправной работы радиатора, потребуется либо ремонт, либо замена теплообменника. Если до этого у вас стоял алюминиевый агрегат, то рекомендуется вместо него установить медный трехрядный радиатор. Установка нового радиатора на ВАЗ 2107 своими руками выполняется в порядке обратном снятию. Даже если устанавливается вместо алюминиевого медный агрегат, то сборка отопителя аналогична демонтажу.

При монтаже нового агрегата нужно учитывать следующие нюансы:

Ставить только новые резиновые уплотнители.
Перед установкой уплотнителей из резины, их рекомендуется смазывать силиконом.
При завинчивании крепежных гаек и саморезов, нужно их зажимать без фанатизма, чтобы не выдавить уплотнители, тем самым нарушив герметичность соединений.
После сборки всех элементов в салоне, необходимо перейти на завершающий процесс под капотом. Для этого необходимо установить резиновый уплотнитель с двумя отверстиями, а затем надеть шланги на выступающие металлические трубки новоустановленного агрегата.
В завершении нужно залить тосол или антифриз, и проверить герметичность системы.

На завершающем этапе после заливки жидкости понадобится также выгнать воздух из системы. Процесс замены не трудный, а на его реализацию уходит не более пары часов времени. Однако лучше потратить 2 часа времени померзнуть в гараже, чем замерзать в салоне автомобиля всю зиму.

Переходим в салон автомобиля

Сначала нужно снять полку под бардачком, для этого отворачиваем винты в местах показанных на рисунке. На картинке показана полка вещевого ящика ваз 2106, на ваз 2104 еще есть центральный винт крепления (ориентировочное его положение показано зеленой стрелкой).

Дальше снимаем панель крепления радиоприемника (бороду) в следующей последовательности (операции 1-7 указаны для ваз 2107).

При помощи отвертки отгибаем защелки, вытягиваем дополнительную панель.

Отсоединяем провода питания приборов, перед снятием обязательно маркером или засечками помечаем провода.

Отверткой огибаем усики крепления переключателей и аккуратно их снимаем.

Отгибаем защелки передней крышки, снимаем ее.

Откручиваем два винта крепления консоли.

Чуть выше шахты радиоприемника, ключом на 10 откручиваем 2 гайки крепления «бороды».

Еще раз внимательно осматриваем места крепления консоли ничего ли нам не препятствует ее снятию, и аккуратно ее демонтируем.

Когда снята передняя консоль отсоединяем правый и левый воздуховоды, они тоже крепятся на защелках.

Для того что бы добраться к винтам крепления трубок печки ВАЗ 2104 правый воздуховод и бардачек нужно снять, как показано на рисунке ниже.

На рисунке ниже показаны эти же патрубки радиатора отопителя.

Ключиком на 10 окручиваем 4-е винта крепления (красные стрелки).

Снимаем защелки с левой и с правой стороны (зеленая стрелка) нижней части печки.

Если кран отопителя у Вас управляется с помощью тросика, то отсоединяем его крепление.

Что бы снять нижнюю часть печки еще нужно открутить два крепежа, место их расположения показано на рисунке ниже.

Что бы добраться к этим винтам нужно снять панель рычагов управления печкой, показано на рисунке ниже.

После того как все откручено и отсоединено нижняя часть печки с моторчиком аккуратно вытягивается руками. При необходимости осматриваем и заменяем вентилятор и моторчик печки ваз. Как минимум моторчик печки нужно разобрать, почистить от пили и смазать.

Нижнюю часть печки мы сняли, теперь с верхней части можно снять радиатор печки, показано на рисунке ниже.

Вот и все, теперь нужно диагностировать радиатор отопителя и решить покупать новый или ремонтировать старый, первый вариант конечно лучше.

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.

Улитка 08 в классику или кардинальная доработка печки ваз 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Недостатки штатной печки известны каждому классиководу это и плохой обдув в боковые сопла. и отсутствеие обогрева задних пассажиров и мальенький поток воздуха и больой шум ну вобщем всех недостатков не перечесть. В интернете написанно много статей по поводу установки в классику мотора печки от 08 пересаживая на него родную крыльчатку. но все что дает мотор 08 с штатной крыльчаткой это только небольшое увеличение воздушного потока и шума воспроизводимого этой самой крыльчаткой. Мы же будем кардинально переделывать штатную печку.А именно устанавливать в нее не мотор 08 а улитку в сборе (штатная крыльчатка улитки 08 намного тише крыльчатки классики и поток воздуха создает несравнимо больший), и полностью переделаем нижнюю часть печки для того чтобы улитка в нее влезла, и воздушный поток был равномерный и сильный во все стороны.

Итак нам понадобится:

1. Улитка 08 в сборе.

2. Плексиглас, пластик, текстолит или любой другой материал для постройки нового корпуса печки.

3. Болтики, гаечки.

4. Силиконовый герметик.

5. Ножовка.

6. Много пива, терпения и руки из нужного места 🙂

Для начала снимаем нижнюю и среднюю часть печки и несем домой. Моем. Потом берем ножовку и обрезаем от нижней части весь низ оставляя только чуть пластика сверху и ушки крепления.

Далее берем плексиглас (или другой материал) и вырезаем из него боковую стенку. По просьбам наших форумчан я выкладываю размеры этой самой стенки НО НАСТОЯТЕЛЬНО рекомендую вам не пользоваться этими размерами а подгонять все по месту так как это делал я т.к. у всех разный материал и соответсвенно размеры будут чуть другие.

Так вот, отрезаем кусок плексигласа и прикручиваем его к боковой стенке.

Так же поступаем и со второй стенкой. Далее берем среднюю часть печки и вырезаем накорню диффузор который в ней находится.

Обратите внимание на то, что по бокам находятся две выпуклости которые я не обрезал. Это упоры для радиатора — и их обрезать ни в коем случае не надо. Далее ставим среднюю часть на нижнюю и примеряем улитку улитка должна быть как можно выше но не вылезать за пределы упоров радиатора, помечаем где у нас должно быть дно. дальше вырезаем и ставим дно. При этом надо учитывать что самое узкое место у нас задняя часть печки поэтому ее стараемся сделатькак можно меньше.

И сразу же делаем перегородку полости всасывания улитки вот так.

Сопло улитки надо разместить ровно по центру чтобы обдув был равномерным. Далее всю конструкцию (пока без передней стенки) хорошенько промазываем герметиком.

и только после этого ставим переднюю стенку. ну и идем примеряем в машину.

Если все хорошо и все подошло. А оно собственно должно подойти у меня шумоизоляции только 20мм ито все влезло без проблем то забираем печку домой сняв заодно боковые воздуходувы(со стороны водителя у меня воздуходув никак не хотел сниматься я просто распили его на две части) и готовимся к финишной прямой. (В ходе подготовки этой переделки я эксперементировал на запасном корпусе печки с картоном. На следующем фото можно увидеть насколько новый корпус печки отличается от штатного варианта по размерам)

Далее берем сантихнические манжеты и шланги под них, сверлим отверствия в корпусе, ставим манжеты и в манжеты уже вставляем шланги.

в нижние манжеты шланги можно и не ставить но тогда как и со штатной печкой у вас будет потеть правая нога. шланги нужны чтобы направить поток воздуха мимо ноги. Да кстати реально у меня ти отверстия в нижней части третье по середине шланг на обогрев задних пассажиров. Такие же манжеты ставим и по бокам для боковых воздуховодов. На фото присутствуе еще и серая гофра потоньше у меня она стоит для обдува ног задних пассажиров.

Вот такой вот получился шрабикус. Далее берем штатные боковые воздуходувы и отпиливаем от них половину. Надеваем на них большую манжету а уже в манжету вставляем шланг. Для того чтобы мандета лучше держалась на воздуходуве я дополнительно прихватил ее саморезами. И для герметичности промазиваем все швы герметиком и надежно перематываем изолентой.

Ну а дальше врезаем в переднюю стенку резистор печки от 08 и ставим печку в машину. Попутно ставим ручку переключатель печки от 08 т.к. штатный не выдержит мощьности улитки 08

Итог. из всех сопел дует сильно и равномерно. поток воздуха даже на первой скорости печки(тепреь их три) больше чем в штатном варианте на второй. Что такое запотевшие стекла я теперь вообще не знаю. Все стекла читсые. даже заднее стекло мой четверки не запотевает( обогрев стекла включаю только с утра чтобы отморозить то что намерзло заночь. Шума на первой скорости практически нет если машина хотябы едет даже без музыки то печку уже не слышно. На второй скорости шума меньше чем на 1 скорости в штатной печке. соответственно и 3 ксорость тише шатаной второй. Реально эксплуатация показала что в основном печка работает на 1 скорости. — Вторую включаю только после длительной стоянки чтобы побыстрее прогреть салон. Третей скоростью вообще не пользуюсь т.к. на третей скорости в машине просто ураган. Греет печка очень хорошо в машине ташкент. Более поднобно от возникновения самой идее до ее воплощения со всеми промежуточными фазами можно прочитать на форуме http://www.semerka.info/forum/viewtopic.php?t=2581&postdays=0&postorder=asc&start=0 тут же можно и задать вопрос если что не понятно. Все расскажу и обьясню Mr.Ice для www.semerka.info

Корпус печки ваз 2107 с заслонками – АвтоТоп

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

корпус с установленными в нем заслонками;
радиатор печки;
вентилятор с электродвигателем;
воздуховоды;
механизм управления заслонками.

Механизм управления

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Неисправности печки

заклинивание крана подачи антифриза;
засорение радиатора;
обрывы тросов механизма привода;
подтеки.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Причины снижения производительности

Если печка греет слабо, то причина кроется в:

Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
Засорении радиатора.
Образовании воздушной пробки в радиаторе печки.
Износе уплотнителя заслонки воздухопритока.

Эффективная работа автомобильной отопительной системы важна в любое время года, но особенно в зимний период. Появление неисправностей негативно отразится на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для этой модели авто, поскольку работа отопителя в них является слабым местом.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

Воздуходув. Магистраль направлена на обдув лобового стекла.
Крышка притока воздушного потока.
Радиаторный узел.
Защитный кожух радиаторного устройства.
Тяга краника отопительного узла.
Отводная магистраль радиаторного устройства.
Подводной патрубок радиаторного узла.
Кран радиатора. Используется для слива хладагента.
Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
Сопло для подачи воздушного потока на боковое стекло.
Заслонка воздуховода, предназначенного для обдува правого стекла.
Добавочное резисторное устройство.
Крышка, расположенная на распределительном устройстве воздушного потока.
Заслонка воздуходува, предназначенного для обогрева лобового стекла.
Электрический моторчик вентилятора отопительной системы.
Крыльчатка вентилирующего устройства.
Воздуходув внутренней системы вентиляции.
Ручка управления воздушным потоком крышки.
Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
Кронштейн для фиксации ручек управления воздушным потоком.
Рычаг для управления заслонками воздуходувов системы обогрева стекол.
Ручка управления крышкой воздухопотока.
Рычаг управления краником радиаторного устройства.
Тяга крышки притока воздушного потока.
Тяга заслонки, предназначенной для управления обогревом лобового стекла.
Левый воздуходув для прогрева бокового стекла.
Сопла вентиляции, расположенные в центре консоли.
Лопатка сопла.
Непосредственно сопло отопительной системы.
Ручка сопла.
Зубчатый шкив приводного устройства заслонки.
Уплотнитель магистрали притока воздушного потока, расположенный сзади.
Патрубок воздухопритока.
Передний уплотнительный элемент патрубка притока воздуха.
Клапан магистрали притока воздуха.
Защелка этого шланга.
Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Недостатки отопителя в ВАЗ-2107

Необходимость усовершенствования или улучшения работы системы прогрева может возникнуть в результате таких недостатков:

Неэффективный обдув задней части салона. Из-за конструктивных особенностей, теплый воздух с трудом поступает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон машины.
Из левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
Электрический моторчик отопительного узла работает слишком громко.
Краник радиаторного устройства также считается слабым местом. При длительной эксплуатации он дает течь, что приводит к снижению объема антифриза в системе.

Как доработать и модернизировать печку своими руками?

Улучшать работу отопительной системы на «семерке» можно следующими способами:

переделать боковую вентиляцию окон;
сделать модернизацию заслонки;
произвести доработку системы обдува ног, чтобы повысить ее эффективность;
улучшить работу системы прогрева задней части салона;
доработать термостат;
улучшить функционирование пароотводящей магистрали;
произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус. Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства. При необходимости лопасти можно немного подрезать.
Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Об особенностях доработки тяги воздушной заслонки рассказал пользователь Наиль Порошин.

Модернизация системы обогрева задних сидений

Для модернизации системы прогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

Сначала надо сделать корпус для фиксации «улитки». Для выполнения этой задачи надо нарезать оргстекло.
Используя обычный фен, необходимо осторожно сделать изгибы на стекле, чтобы получилось так, как показано на фото.
Затем, с помощью фена надо осторожно изменить форму корпуса. Необходимо действовать аккуратно, иначе «улитка» может не стать в место посадки.
При выполнении задачи можно удалить заглушку устройства с помощью канцелярского ножа. Это позволит уменьшить габариты детали приблизительно на 3 см.
Затем выполняется изготовление боковых стенок конструкции. Для этого можно использовать дюраль или другой похожий материал. Толщина стенок должна составить 1,5 мм.
Следующим этапом будет удаление всех щелей. Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.
Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными. Их можно сделать из дюрали.
На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира. Прорези надо оборудовать заслонками. Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
Основной этап в этой модернизации — сооружение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько патрубков большей длины. Радиаторное устройство довольно мощное и его мощности будет достаточно для подачи воздушного потока назад. Все соединительные места магистралей и воздуходувов герметизируются, чтобы не допустить утечки теплого воздушного потока.

Улучшение эффективности обдува ног

Для улучшения эффективности обдува ног потребуется замена штатного вентилятора на другой, можно использовать устройство от ВАЗ 2108.

Процедура модернизации выполняется так:

Первый этап выполняется в салоне автомобиля. Необходимо произвести демонтаж нижней части отопительного узла. Здесь установлено штатное вентилирующее устройство.
Выполняется демонтаж вентилятора. Он больше не понадобится, его можно утилизировать.
Затем выполняется обрезка пластикового гребня, который подает воздушный поток к полу машины. На «восьмерочных» агрегатах электродвигатель вентилятора больший по размерам.
Производится демонтаж вентилирующего устройства, оснащенного двумя лопастями. Вместо него будет использоваться узел с пятью элементами. Перед монтажом нового устройства надо продиагностировать качество его работы. Для этого узел подключается и проверяется.
Если устройство работает корректно, то выполняется его монтаж вместо старого. После монтажа узел надо качественно зафиксировать. Это позволит предотвратить негативное воздействие вибраций во время движений и быстрый выход из строя устройства.
Чтобы вентилирующий узел функционировал более спокойно, необходимо произвести замену резисторного элемента. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и функционирует более шумно. Поэтому производится монтаж резисторного элемента, который можно использовать от ВАЗ 2108.
Кнопки, а также регуляторные компоненты вентилирующего устройства необходимо поменять на новые. Допускается использование деталей от ВАЗ 2108. Штатная клавиша от «семерки» по размерам и креплению подходит. Но она быстро выходит из строя в результате большой разницы величины тока. На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

Сначала выполняется слив хладагента их системы охлаждения. Двигатель автомобиля прогревается, под краник отопителя подставляется емкость и жидкость сливается.
Открывается моторный отсек, производится демонтаж термостата с магистралями, подсоединенными к нему. Надо отключить отводящий патрубок, расположенный снизу, он идет от радиаторного устройства к заменяемому элементу. Отсоединяется перепускная магистраль, она установлена сверху, а также шланг, идущий от термостата к помпе. Оценивается состояние этих патрубков. Если они изношены или повреждены, то надо подготовить новые.
Производится отключение патрубка отводящей магистрали хладагента, а также медной трубы. Последний элемент откручивается от помпы, для этого надо выкрутить две гайки и демонтировать фланец со шпилек.
Берется нижняя снятая магистраль и из нее вырезается средняя часть. Длина отрезка должна составить около 7-9 см.
Производится монтаж нового термостатного устройства. Его подключение выполняется с помощью патрубка с водяным насосом. Шланг надо заранее немного изогнуть.
Затем берется толстый патрубок от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента надо отрезать одинаковые части и подключить его к новому устройству. В принципе, допускается установка и штатной магистрали, но этот вариант более простой.
Производится монтаж верхнего шланга, речь идет о штатном патрубке.
Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец. Из резины делается уплотнительный элемент, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно, к водяному насосу.
Следующим этапом будет подключение патрубка отводящего хладагент от отопительного устройства с входом на термостате. Для выполнения задачи берется демонтированный медный шланг, убирается лишняя часть, затем он немного изгибается.
Делается кронштейн, который будет использоваться для фиксации патрубка к выпускному коллекторному устройству.
Выполняется подключение отводящей магистрали от отопительного узла со шлангом, которая была отсоединена ранее. Выход от печки остается аналогичный, а вход будет идти не к помпе, а к термостату.
Производится подключение конца магистрали с соответствующим входом к термостатному устройству, для этого потребуется более короткий и изогнутый патрубок. Он применяется для отвода хладагента от ГБЦ к отопительному узлу. Данный элемент заранее надо подогнать по длине. При использовании алюминиевого термостата могут возникнуть сложности, поскольку стенки таких устройств более толстые. Это значит, что магистраль надо использовать с большим диаметром.
Производится фиксация тонкого патрубка системы подогрева впускного коллекторного устройства к наиболее тонкому выходу термостата. Предварительно надо отсоединить конец, идущий к нижней магистрали от отопительного устройства к водяному насосу. Производится замер патрубка, при необходимости отпиливается лишняя часть. Место соединения обрабатывается герметиком. Чтобы предотвратить утечки, объем клея должен быть большим.
Затем место соединения патрубков и термостата стягивается с помощью хомутов. В систему отопления заливается хладагент. Производится запуск двигателя. Если в системе образовалась воздушная пробка, то ее надо удалить.

Подробно об установке термостата от автомобиля Лада Гранта на классические модели ВАЗ рассказал Valery Imenov.

Установка дополнительной помпы

Монтаж еще одной помпы на отопительный узел позволит обеспечить лучший обогрев салона в машине. Обычно это устройство устанавливается рядом с АКБ и патрубками в моторном отсеке. При выполнении задачи надо произвести демонтаж одной магистрали, идущей от блока цилиндров. Данный патрубок подключается к дополнительной помпе. От блока цилиндров магистраль должна идти к передней части водяного насоса, а трубка на выходе будет соединяться с отопительной системой.

Подача питания на вспомогательную помпу берется от клавиши активации системы обогрева заднего стекла. Это позволит включаться устройству вместе с данным узлом. От электрического моторчика дополнительного водяного насоса идет один положительный проводник. Минусовой контакт — это масса устройства.

Для обеспечения питания насоса надо сделать следующее:

Производится демонтаж первого разъема с проводниками. К нему подключены несколько электроцепей. Проводник серого цвета предназначен для активации системы обогрева заднего стекла, это основной кабель.
По этому проводу подключается кабель питания от водяного насоса. Сам кабель выводится в моторный отсек через технологическое отверстие.
Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
По завершении монтажа колодки дополнительный водяной насос готов к тестированию и эксплуатации.

Об установке и особенностях подключения дополнительной помпы на классических моделях ВАЗ рассказал канал «Автоподогрев».

При необходимости подключение водяного устройства может быть выполнено другим методом:

Для выполнения задачи потребуется колодка от форсунок либо контроллера детонации. Этот элемент приобретается в любом автомагазине.
На концы колодки припаивается два проводника, а затем кабеля устанавливаются в гофру и обматываются изолентой.
Затем выводится электроцепь для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом монтажа.
Сам жгут устанавливается вверх, выполняется подключение резисторных элементов отопительного узла к разъему, где брался положительный контакт. Это позволит произвести автоматическую активацию водяного насоса, который потребляет около 1,5 ампер во время работы. Такой метод подключения позволяет не использовать дополнительные реле и соединяться с положительным выходом в разъеме напрямую.

Многие автовладельцы устанавливают не «ВАЗовские», а «иномарочные» помпы на авто. Можно использовать устройство модели 0392020034 от производителя БОШ. Производительность такой помпы составляет 750 литров в час, но дополнительно надо приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи обязательно надо слить хладагент из системы.

Сложность монтажа фирменного водяного насоса заключается в том, что диаметры шланга и штуцеров устройства не соответствуют. Первый составляет 1,6 см, а на помпе — 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это позволит натянуть магистраль на штуцер. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Видео

Канал Avto Fix Info подробно рассказал о процедуре замены радиаторного устройства на печке отечественной «семерки».

Благодаря отопительной системе водитель всегда может создать необходимый микроклимат в салоне транспортного средства. Однако далеко не всегда система работает так, как хотелось бы. В этой статье мы расскажем о том, как производится ремонт и доработка печки на автомобиле ВАЗ 2107.

Устройство печки

Как произвести ремонт и тюнинг схемы системы отопления и что делать, если система управления печкой не работает? Перед тем, как вы узнаете, как снимать, разбирать и переделывать агрегат в своем авто, давайте разберемся в устройстве. Отопитель находится в корпусе внутри салона ВАЗ 2107 и фиксируется он на перегородке моторного отсека с помощью четырех шпилек. То место, где отопитель салона соединяется с кузовом, загерметизировано уплотнителем.

Отопительная система для «семерки»

Основные элементы системы:

кожух вентилирующего устройства;
радиатора с крышкой воздухопритока;
кожух вентилирующего устройства с крышкой распределителя воздушного потока.

Воздушный поток, который проходит через отопитель, нагревается и попадает в салон. Печка ВАЗ 2107 оборудуется радиатором, оснащенным двумя шлангами — отводящим и подводящим, которые выведены в моторный отсек и подключены к охладительной системе мотора. Схема дополнена краном, который установлен в подводящую магистраль и предназначен для регулировки поступления антифриза в систему.

Непосредственно под радиатором монтируется вентилятор, электромотор которого расположен за двух эластичных подушках, находящихся в направляющем кожухе. Также схема дополняется дополнительным резисторным элементом, установленным в сеть питания электромотора. Этот резистор позволяет обеспечить более быстрое вращение вентилятора, активировать который можно с помощью регулятора на контрольном щитке. Что касается воздуховодов, которые подведены к кожуху вентилятора, но они направляют воздушный поток не только на дефлекторы, предназначенные для обдува боковых стекол, но и лобового стекла (автор видео — А В ДРУГ).

Управление потоком воздуха осуществляется путем открытия и закрытия крышек, а также заслонок печки. Причин, по которым требуется снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 своими руками, множество. Как правило, все они связаны с тем, что печка плохо греет или не греет вообще.

Основные поломки агрегата такие:

протекает радиаторное устройство, кран, магистрали или места соединений патрубков;
не работает регулятор переключения разных режимов работы;
замена моторчика печки ВАЗ может потребоваться при повреждении проводов с невозможностью их восстановления, иногда провода не нужно менять, достаточно только зачистить;
не работающий вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

Сначала нужно знать, как снять печку. От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
Демонтируется крыльчатка. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Замена вентилятора

Демонтаж

Процедура сборки вентилятора производится так:

Нижний регулятор печки нужно перевести в крайнее положение в сторону пассажира. Снимается контрольный щиток и вещевой ящик с полкой. Также необходимо демонтировать центральную консоль с аудиосистемой.
С помощью гаечного ключа выкрутите и демонтируйте тягу, предназначенную для управления заслонкой. Выкрутите гайку, крепящую кожах радиатора системы, а также гайку, которая находится за вещевым ящиком.
Отсоедините воздушную магистраль, крепящуюся на кожухе радиаторного узла и демонтируйте кожух вентилятора, а также само устройство.
Вытащите резиновые уплотнителе и отключите красный кабель.
Используя отвертку, нужно снять стопорное кольцо, которое находится на ведущем вале. Также следует извлечь крыльчатки вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, поскольку придется полностью совершенствовать отопительную систему. Что касается непосредственно ремонта, то эта процедура не займет много времени, поскольку все действия, связанные с ним, предусматривают только снятие и сборку механизма. В целом, в этом нет ничего сложного — если нужно заменить крыльчатку или электромотор, это можно сделать без проблем.

Сборка

Как собрать устройство:

Сначала монтируются регулировочные кольца вместе с крыльчаткой.
Устанавливаются стопорные кольца, подключается обратно красный провод.
Вентилирующее устройство монтируется на место установки и крепится с помощью скоб.
Подключается центральная часть консоли с аудиосистемой.
на место ставится вещевой ящик, контрольный щиток, а также полка.

Видео «Как поменять радиатор отопителя на семерке»

Инструкция по замене радиаторного устройства на отечественной «семерке» приведена на видео ниже (автор видео — Auto Fix Info).

Улучшение печки ВАЗ 2107 своими руками. Модернизируем и меняем печку на «семерку» своими руками. Простой режим модернизации

Благодаря системе обогрева водитель всегда может создать необходимый микроклимат в салоне автомобиля. Однако не всегда система работает так, как хотелось бы. В этой статье мы расскажем о том, как ремонтировать и дорабатывать печку на автомобиле ВАЗ 2107.

[Скрыть]

Устройство печи

Как отремонтировать и настроить схему системы отопления и что делать, если не работает система управления печью? Прежде чем вы научитесь стрелять, разбирать и переделывать агрегат в своей машине, давайте разберемся с этим в устройстве.Отопитель находится в корпусе внутри салона ВАЗ 2107 и закреплен на перегородке моторного отсека четырьмя шпильками. Место подключения обогревателя салона к кузову закрывается уплотнением.

Основные элементы системы:

кожух вентилятора;
радиатор с крышкой самолета;
Корпус вентилятора с крышкой распределителя воздушного потока.

Воздушный поток, проходящий через отопитель, нагревается и поступает в салон.Печка ВАЗ 2107 оснащена радиатором с двумя шлангами — нагнетательным и подводящим, выведенными в моторный отсек и подключенными к системе охлаждения мотора. Схема дополнена краном, который устанавливается во вкладыш и предназначен для регулировки подачи антифриза в систему.

Непосредственно под радиатором установлен вентилятор, электродвигатель расположен за двумя упругими подушками, расположенными в направляющем кожухе. Также схема дополняется дополнительным резисторным элементом, установленным в блоке питания электродвигателя.Этот резистор позволяет обеспечить более быстрое вращение вентилятора, активировать который можно с панели управления. Что касается воздуховодов, которые соединены с кожухом вентилятора, но они направляют воздушный поток не только на дефлекторы, предназначенные для обдува боковых окон, но и на лобовое стекло (автор видео — и в друге).

Регулировка расхода воздуха осуществляется открыванием и закрыванием крышек, а также заслонки печки. Причин, по которым снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 — их руки, много.Как правило, все они связаны с тем, что печь хорошо греет или совсем не греет.

Основными поломками агрегата являются:

устройство радиатора, кран, магистраль или расположение соединений форсунок протекает;
переключатель управления не работает разные режимы работают;
замена мотора печки ВАЗ может потребоваться при повреждении проводов до невозможности их восстановления, иногда провода менять не нужно, достаточно почистить;
Не работает вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть связана с его некачественной работой. Но не все решаются на замену отопителя — большинство владельцев «семерки» принимают решение о разборке, ремонте, настройке и переделке отопителя целиком. Схем для тюнинга и ремонта много, но следует учитывать, что в домашних условиях реализовать их не так-то просто. Без проблем своими руками можно уплотнить стыки системы систем соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (по автору видео — ВАЗ 2101-2107 Ремонт и обслуживание).

Однако такая переделка печки не улучшит микроклимат в салоне. Если вы хотите, чтобы воздух в салоне был теплее, потребуется увеличить объем воздушного потока с помощью нового радиатора, так как заводское устройство такой идеи не допустит. В таких случаях замена вентилятора необходима. Самым оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и настройки системы отопления Такова:

Для начала нужно знать, как снять печку.Необходимо демонтировать низ конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Снимая вентилятор, необходимо аккуратно вырезать один из так называемых гребней, подающих поток воздуха к ногам переднего пассажира и водителя. Делается это обязательно, так как электродвигатель от «восьмерки» намного длиннее.
Крыльчатка демонтирована. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое необходимо аккуратно установить вал.Убедитесь, что новая конструкция может оказаться в месте установки максимально надежной.
Перед установкой нового вентилятора проверьте его работоспособность.
Резистор следует заменить, так как именно за счет этого элемента вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентиляции также следует заменить. Когда система отопления заработает, начнет поступать еще один ток. Соответственно со временем эта кнопка может выйти из строя.

К сожалению, в настоящее время нет доступных опросов.

Замена вентилятора

Разборка

Порядок сборки вентилятора производится так:

Нижнюю ручку печки нужно перенести в крайнее положение по направлению к пассажиру. Снимается щиток управления и тумба с полкой. Также необходимо разобрать центральную консоль с аудиосистемой.
С помощью гаечного ключа отпишите и снимите тягу, предназначенную для управления заслонкой.Снимите гайку зачистки системы радиатора системы, а также гайку, которая находится за широкой коробкой.
Отсоедините воздуховод, который закреплен на корпусе радиатора и снимите крышку вентилятора, а также само устройство.
Вытащите резиновое уплотнение и отсоедините красный кабель.
С помощью отвертки нужно снять стопорное кольцо, которое находится на ведущем валу. Также следует снять крыльчатку вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, ведь придется полностью усовершенствовать систему отопления.Что касается непосредственно ремонта, то эта процедура не занимает много времени, так как все действия, связанные с ней, предусматривают только снятие и сборку механизма. В общем, ничего сложного в этом нет — если нужно заменить крыльчатку или электродвигатель, это можно сделать без проблем.

Сборка

Как собрать устройство:

Сначала монтируются регулировочные кольца вместе с крыльчаткой.
Установлены стопорные кольца, красный провод подключен.
Вентилятор устанавливается на место установки и крепится с помощью кронштейна.
Связана центральная часть консоли с аудиосистемой.
Блуза, щиток управления, а также полка ставятся на место.

Видео «Как поменять радиатор отопителя на семерку»

Инструкция по замене радиаторного устройства на отечественную «семерку» дана на видео ниже (автор видео — AUTO FIX INFO).

Необходимо признать тот факт, что классические модели отечественных автомобилей, относящиеся к ВАЗ 2107, имеют определенные конструктивные недостатки.Но это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработки в соответствии с их потребностями. В то же время, сделанное своими руками, зачастую оказывается более эффективным заводским.

Многие владельцы недовольны работой обогревателя салона, или печки. Действительно, Автомобиль ВАЗ 2107 очень низкий. Но доработка печки способна решить эту проблему своими руками. При этом нет необходимости применять специальные навыки или инструменты, доработка утеплителя проводится с использованием представленных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его доработка не требуется. Итак, чтобы повысить эффективность обогревателя, нужно усовершенствовать систему нагнетания. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что связано с особенностями конструкции воздуховодов.

Самый простой тюнинг, не требующий конструктивных изменений — замена штатного электродвигателя вентилятора на используемый в ВАЗ 2108-2109.Мотор, используемый в этих моделях, отличается от семерки большей мощностью и увеличенным числом оборотов. Для его установки потребуется небольшая доработка корпуса печки — из-за большего размера придется снимать гребешок, предназначенный для разрушения воздушного потока вниз к ножкам.

Крыльчатку можно оставить родной, предварительно просверлив в ней отверстие диаметром 7 мм под вал восьмиметрового мотора. Выполнить эту операцию абсолютно несложно.

Такие доработки печки потребуют также замены резистора и переключателя.Обе детали взяты из той же модели, что и мотор. Стоит отметить, что тюнинг будет эффективен при соблюдении всех перечисленных требований. Ведь выключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, которые привыкли не бояться трудностей, и для которых тюнинг автомобилей прижился своими руками, существует более действенный, но и более сложный способ усовершенствования печки.Заключается в установке вместо двигателя с улиткой крыльчатки, применяемой на моделях ВАЗ 2108-2109. Такая настройка значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки вырезается практически все, кроме каркаса и крепежа. Далее нужно сделать корпус для улитки. Для этого можно использовать любой подходящий материал — оргстекло, поликарбонат, пластик и т. Д. Из него вырезаются все четыре стенки будущего корпуса и крепятся к низу печки.

После этого среднюю часть одевают в нижнюю, с предвыносным диффузором. Размеры необходимо подгонять так, чтобы улитка точно входила в корпус и не выступала за насадки для радиатора, расположенного на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на штатное место. После тщательной подгонки, убедившись в правильности подбора размеров нового корпуса, все стыки обрабатываются герметиком.

Осталось выполнить настройку воздуховодов. Для этого можно использовать сантехнические манжеты и шланги, имеющиеся в свободной продаже. По бокам и в нижней части новой печки вырезаны отверстия, соответствующие внешнему диаметру манжеты. В них вставляются сантехнические шланги — боковая сторона соединяется соответственно с левым и правым воздуховодами, нижние предназначены для отвода теплого воздуха от ног, иначе их захлестнет прямая струя воздуха.

Для обогрева ног задних пассажиров Можно дополнительно отрезать еще пару шлангов большей длины. Мощности улитки и количества тепла, отдаваемого радиатору печки, вполне хватит на все. Место соединения глухого и бокового воздуховодов также необходимо тщательно загерметизировать, чтобы исключить утечки теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как по обогреву салона, так и по качеству выдувания стекол.Ведь именно недостаточный приток теплого воздуха не позволяет предотвратить запотевание стекол в автомобилях ВАЗ 2107. Однако модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, как и замена двигателя, требует замены переключателя. Кроме того, необходимо следить за тем, чтобы установленный в цепи печи предохранитель имел номинальный ток, достаточный для работы модернизированной печи. Перед окончательной установкой, сделанной своими руками, в конструкции рекомендуется включать электрооборудование печи напрямую, чтобы убедиться в ее работоспособности и правильности подключения.

Пытаясь доработать отопитель ВАЗ 2107 без необходимой базы знаний, невозможно добиться эффективного результата. Многие автомобилисты пытаются перераспределить потоки воздуха или, например, уплотнить стыки рукавов-воздуховодов, но результат остается прежним — температура в салоне не меняется. Чтобы чувствовать себя комфортно, нужно действовать резко и увеличить подачу горячего воздуха через радиатор печки.

Но есть небольшой нюанс: на ВАЗ 2107 вентилятора слишком мало, следовательно, создавать внушительный воздушный поток проблематично, а значит, нужно устанавливать вентилятор большей мощности.Оптимальный вариант При доработке отопителя — использовать вентилятор от ВАЗ 2108.

Приступаем к работе и начинаем с тщательной подготовки. Снимаем с автомобиля ВАЗ 2107 нижнюю часть печки. Удаляем штатный электровентилятор. Чтобы мотор от восьмой модели плотно прилегал к кожуху, необходимо вырезать один из аэродинамических выступов (который направляет воздух к ногам).

Перейти на доработку крыльчатки. Функции этого элемента придется доверить стандартному пятиконечному вееру.Увеличиваем отверстие в крыльчатке и ставим вал от нового электродвигателя. Обратите внимание, что вся конструкция стала на свои места.

Перед тем, как произвести доработку ТЭНа, не забудьте непосредственно подать питание в мотор и проверить его работоспособность. Завершающий этап — решение вопроса с резистором. Это необходимо для обеспечения максимально бесшумной работы печи, ведь улучшенный обогреватель доставляет слишком много воздуха, в результате образуется гул. Проблема решается просто: поменять штатный резистор на аналог с восьмерки.Также стоит установить от ВАЗ 2108 и выключатель электровентилятора.

Зимой сразу ощутите преимущество усиленной печки ВАЗ 2107, простой доработки и каков результат.

Не будем делать большой предыстории, а сразу перейдем к делу. Раньше, когда я уже встречался с подобными статьями, в доставленном совете была герметизация всех имеющихся составов во избежание потерь воздуха. Отчасти это хороший совет, отчасти нет, он не всегда помогает.Что делать в этом случае?

Хочу рассказать об улучшении самого источника подачи воздуха, а именно вентилятора. Сам по себе радиатор отдает больше тепла, ему просто не всегда хватает воздуха для обогрева всего салона автомобиля. Для решения такой проблемы стоит эксплуатировать двигатель от вентилятора отопителя на ВАЗ 2108 или на ВАЗ 2109.

Это связано с тем, что штатный двигатель печки ВАЗ дает всего около 3000-3200 оборотов в минуту и потребляет ток 4.5 А, а в «зубилах» стоят в некоторых двигателях самолетов более мощные двигатели, которые способны производить около 4000 об / мин, но и потребляют значительно больше — 14 А.

Как видите, расход очень большой, но при этом и воздух тут совсем другой, что в нашем с вами случае является принципиальным вопросом. Что мы делаем?

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Сначала все разбираем. Далее нужно вырезать гребешок с последующей заменой резистора регулировки скорости вращения вентилятора.Зачем понадобилось резать гребешок? Объясняется это тем, что габариты двигателя от «зубила» больше обычного классического. Итак, чтобы полностью закрыть обогрев ножек, его нужно разрезать. По расчетам может получиться примерно в пару раз больше воздуха.

Для начала просверливаем отверстие на крыльчатке диаметром около 7 мм. Поле этого следует как можно ближе к установке крыльчатки на валу «седьмого» двигателя, желательно поэкспериментировать, пока шум и вибрация не исчезнут.Перед установкой не забудьте провести тестовое включение и только после этого продолжить работу.

Также может возникнуть вопрос в плане «Зачем понадобилась замена резистора для переключения скоростных режимов?». Ответ прост (его замена производится после испытания) с его помощью попадает больший поток воздуха. Также нужно не забывать о замене переключателя режима вращения вентилятора, так как он просто не рассчитан на большой ток и часто просто плавится.

Подключается по обычной схеме от ВАЗ 2108, короче получается обычный 3-х ступенчатый переключатель, который срабатывает при активном зажигании.

Как улучшить печку ВАЗ 2101 — 2107 (видео)

Обогрев салона осуществляется на много быстрее и соответственно быстрее оттаявших стекол, при повышении КПД в салоне сразу становится теплее, даже в таком большом салоне, как в ВАЗ 2104, редко возникает необходимость включить обогрев заднего стекла. Есть, конечно, и минусы — шум нарастает при работе вентилятора, но это объяснимо и терпимо. Также можно помыть радиатор печки, это значительно улучшит его теплоотдачу.

В зимнее время В году возрастает потребность в обогреве салона автомобиля, и решаются те, кто занимается самостоятельными доработками своих автомобилей. Если установить на ВАЗ-2107 дополнительную печку, то в машине станет намного теплее, и на прогрев уйдет меньше времени.

Где взять другую плиту

Как и на отечественных автомобилях Например на ВАЗ-2107 не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, тогда на ВАЗ-2107 водители могут установить дополнительную печку.На самом деле, если улица находится на улице ниже минус 10, то радиатор уже плохо справляется со своей задачей, и только две печки в ВАЗ-2107 смогут сделать обогрев быстрее.

Чаще всего для дополнительного обогрева салона используется агрегат китайского производства на 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на вентилятор).

При заказе второго китайского производства необходимо учитывать расположение выходных патрубков, которые запитываются в системе.Они будут зависеть от положения вашей новой системы отопления при установке.

Система позволяет выпускать воздух из кабины с помощью двух вентиляторов. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трехступенчатой регулировке.

Топочные системы могут быть не только двумя, но и одним вентилятором с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть интерьер до плюс 25 за 2-3 минуты.

Установка китайской печи

Установить дополнительную печку на ВАЗ-2107 очень просто.В дополнительной плите работают только вентиляторы. Какой-нибудь провод (обычно черный) нужно бросить на землю. Вентиляторы расположены в пластиковом корпусе, причем с железом сама коробка не контактирует.

Накинуть провод на реле, позволяющее переключать скорость. Обычно он трехступенчатый, и находится на панели приборов. Также есть помпа и кнопки переключения скоростей. В общем, ничего сложного, главное найти на панели приборов место, где можно будет установить свою печку.

Другой насос

Дополнительная помпа на печку ВАЗ-2107 тоже способна улучшить прогрев в автомобиле. Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идет прямо с блока. Подсоедините этот шланг к дополнительной помпе. От блока шланг нужно отвести к носу помпы, а шланг на выходе уже к печке.

Питание на дополнительный насос снимается с кнопки обогрева заднего стекла.От двигателя дополнительной помпы идет всего один плюсовой провод, а сам корпус — массовый.

Питание осуществляется просто:

Самая первая заглушка с проводами удалена, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
Завёрнут с питанием от насосов и отложением под капотом.
Чтобы провод держался надежно, его можно паять.
После установки заглушки можно сказать, что помпа готова к работе.

Иногда делают дополнительную помпу из-за слабой циркуляции воздуха. К тому же на малом холостом ходу циркуляция вообще может отсутствовать, и тосол плохо относится к печке.

Дополнительный отопитель на ВАЗ-2107 по результату работы будет включаться каждый раз при включении обогрева заднего стекла.

А вот насос можно подключить и по другому. Для этого вам понадобится разъем от форсунок / датчика детонации от ВАЗа. Его можно купить в любом магазине автозапчастей.

К концам разъема детали нужно припаять два провода, после чего все спрятать в гофре и промыть ленту.

Отдельно выводим провод для подключения массы. Нахожу его на кронштейне рядом. Жгут проводим наверх, подключаем резисторы печки к колодке, откуда был взят плюс.

В итоге при включении отопления включается еще один насос, который потребляет всего 1,5 и в рабочем режиме. В этом случае нельзя устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите связываться с помпой ВАЗ, можно присмотреть помпу от иномарки. Подходит, например, Bosch 0 392 020 034, производительностью 750 л / ч. А заодно стоит купить 10 метров тонких трубок (гофр) и хомутов.

Не забудьте слить весь антифриз из системы. Сложность установки насоса заключается прежде всего в несоответствии диаметров патрубка и арматуры насоса: диаметр патрубка 16 мм, а насоса 20 мм.Если сопло немного эластичное, можно попробовать натянуть его на выходной штуцер.

Чтобы фитинг вставлялся в форсунку, стоит смазать маслом. В условиях ограниченного пространства работать сложно, поэтому необходимо закрепить насадку самоблокирующегося хомута, а хомут на стяжке закрепить на опоре двигателя. Это облегчит вашу работу. POMPU ЛУЧШЕ ПОДКЛЮЧАЕТ ЧЕРТЫ К КОНДИЦИОНЕРУ ВОЗДУХА.

Работа с резистором

Для того, чтобы иметь возможность регулировать скорость поступления тепла в салон, можно установить дополнительный ВАЗ-2107.Обычно резистор имеет две спирали сопротивлением 0,23 и 0,82 Ом.

Новый резистор установлен под педалью газа так, чтобы к нему был свободный доступ. При включении печки на первую скорость ток пойдет по 2 спирали. Во втором случае ток будет проходить по спирали с сопротивлением 0,23 Ом. Прошлый ток резистора идет при включении третьей скорости.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока кондиционирования воздуха.

Таким образом, машина прогреется намного быстрее и лучше. Дополнительным преимуществом является уменьшение запотевания стекол и циркуляции воздуха в салоне. В целом нагретый воздух в машине будет более равномерным.

Как работает печка на ВАЗ 2107. Модернизируем и меняем печку на «семерку» своими руками. Распространенные неисправности печки и варианты устранения

Благодаря системе обогрева водитель всегда может создать необходимый микроклимат в салоне автомобиля.Однако не всегда система работает так, как хотелось бы. В этой статье мы расскажем о том, как ремонтировать и дорабатывать печку на автомобиле ВАЗ 2107.

[Скрыть]

Устройство печи

Как отремонтировать и настроить схему системы отопления и что делать, если не работает система управления печью? Прежде чем вы научитесь стрелять, разбирать и переделывать агрегат в своей машине, давайте разберемся с этим в устройстве. Отопитель находится в корпусе внутри салона ВАЗ 2107 и закреплен на перегородке моторного отсека четырьмя шпильками.Место подключения обогревателя салона к кузову закрывается уплотнением.

Основные элементы системы:

кожух вентилятора;
радиатор с крышкой самолета;
Корпус вентилятора с крышкой распределителя воздушного потока.

Воздушный поток, проходящий через отопитель, нагревается и поступает в салон. Печка ВАЗ 2107 оснащена радиатором, оснащенным двумя шлангами — напорным и подающим, которые снимаются в моторном отсеке и подключаются к системе охлаждения двигателя.Схема дополнена краном, который устанавливается во вкладыш и предназначен для регулировки подачи антифриза в систему.

Непосредственно под радиатором установлен вентилятор, электродвигатель расположен за двумя упругими подушками, расположенными в направляющем кожухе. Также схема дополняется дополнительным резисторным элементом, установленным в блоке питания электродвигателя. Этот резистор позволяет обеспечить более быстрое вращение вентилятора, активировать который можно с панели управления.Что касается воздуховодов, которые соединены с кожухом вентилятора, но они направляют воздушный поток не только на дефлекторы, предназначенные для обдува боковых окон, но и на лобовое стекло (автор видео — и в друге).

Регулировка расхода воздуха осуществляется открыванием и закрыванием крышек, а также заслонки печки. Причин, по которым снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 — их руки, много. Как правило, все они связаны с тем, что печь хорошо греет или совсем не греет.

Основными поломками агрегата являются:

устройство радиатора, кран, магистраль или расположение соединений форсунок протекает;
переключатель управления не работает разные режимы работают;
замена мотора печки ВАЗ может потребоваться при повреждении проводов до невозможности их восстановления, иногда провода менять не нужно, достаточно почистить;
Не работает вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть связана с его некачественной работой.Но не все решаются на замену отопителя — большинство владельцев «семерки» принимают решение о разборке, ремонте, настройке и переделке отопителя целиком. Схем для тюнинга и ремонта много, но следует учитывать, что в домашних условиях реализовать их не так-то просто. Без проблем своими руками можно уплотнить стыки системы систем соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (по автору видео — ВАЗ 2101-2107 Ремонт и обслуживание).

Однако такая переделка печки не улучшит микроклимат в салоне.Если вы хотите, чтобы воздух в салоне был теплее, потребуется увеличить объем воздушного потока с помощью нового радиатора, так как заводское устройство такой идеи не допустит. В таких случаях замена вентилятора необходима. Самым оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и настройки системы отопления такая:

Для начала нужно знать, как снять печку. Необходимо демонтировать низ конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
Снимая вентилятор, необходимо аккуратно вырезать один из так называемых гребней, подающих поток воздуха к ногам переднего пассажира и водителя. Делается это обязательно, так как электродвигатель от «восьмерки» намного длиннее.
Крыльчатка демонтирована. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое необходимо аккуратно установить вал. Убедитесь, что новая конструкция может оказаться в месте установки максимально надежной.
Перед установкой нового вентилятора проверьте его работоспособность.
Резистор следует заменить, так как именно за счет этого элемента вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
Выключатель вентиляции также следует заменить. Когда система отопления заработает, начнет поступать еще один ток. Соответственно со временем эта кнопка может выйти из строя.

К сожалению, в настоящее время нет доступных опросов.

Замена вентилятора

Разборка

Порядок сборки вентилятора производится так:

Нижнюю ручку печки нужно перенести в крайнее положение по направлению к пассажиру.Снимается щиток управления и сбрасывается ящик с полкой. Также необходимо разобрать центральную консоль с аудиосистемой.
С помощью гаечного ключа отпишите и снимите тягу, предназначенную для управления заслонкой. Снимите гайку зачистки системы радиатора системы, а также гайку, которая находится за широкой коробкой.
Отсоедините воздуховод, который закреплен на корпусе радиатора и снимите крышку вентилятора, а также само устройство.
Вытащите резиновое уплотнение и отсоедините красный кабель.
С помощью отвертки нужно снять стопорное кольцо, которое находится на ведущем валу. Также следует снять крыльчатку вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, так как придется полностью усовершенствовать систему отопления. Что касается непосредственно ремонта, то эта процедура не занимает много времени, так как все действия, связанные с ней, предусматривают только снятие и сборку механизма.В общем, ничего сложного в этом нет — если нужно заменить крыльчатку или электродвигатель, это можно сделать без проблем.

Сборка

Как собрать устройство:

Сначала монтируются регулировочные кольца вместе с крыльчаткой.
Установлены стопорные кольца, красный провод подключен.
Вентилятор устанавливается на место установки и крепится с помощью кронштейна.
Связана центральная часть консоли с аудиосистемой.
Блуза, щиток управления, а также полка ставятся на место.

Видео «Как поменять радиатор отопителя на семерку»

Какой бы надежной ни была машина, рано или поздно происходит поломка той или иной детали. Владельцам ВАЗ 2104-2107 иногда приходится сталкиваться с проблемой плохого обогрева салона либо с появлением течи радиатора печки.В этом случае нужно разобраться с причинами, отремонтировать или заменить товар.

Что такое радиатор печки автомобиля

Практически каждая машина оснащена системой обогрева салона, в которой одним из основных элементов является радиатор. Благодаря этой детали отбирается тепло от теплоносителя и его последующая подача в кабину.

Где установлен радиатор печки на ВАЗ 2104-2107 и какие функции выполняет

Радиатор печки на всех классических «Жигулях» находится в специальном ящике под передней панелью. Изделие представляет собой теплообменник, основная функция которого — передача тепла от теплоносителя (тоосола) с последующей раздачей по кабине. Этот узел работает так же, как и основной радиаторный силовой агрегат. Чтобы духовка работала правильно, нужен теплообменник. Это обеспечивается за счет подключения радиатора к системе охлаждения двигателя с помощью трубок и резиновых трубок и постоянной циркуляции жидкости с помощью водяного насоса (помпы).

Радиатор печки на «Классике» расположен в специальной коробке под лицевой панелью

Устройство радиаторной печки

Теплообменник состоит из двух баков и медных или алюминиевых ячеек.Прихватки соединяются пайкой или герметиком в зависимости от материала изготовления, материала. Основными узлами печки помимо радиатора являются вентилятор и блок управления, состоящий из рычагов и тросов.

1 — дополнительный резистор оборотов двигателя; 2 — кожух вентилятора; 3 — кожух направляющего вентилятора; 4 — пружинные держатели нижнего корпуса; 5 — корпус радиатора; 6 — крышка самолета; 7 — прокладка радиатора; 8 — радиатор печки; 9-патрубки охлаждающей жидкости; 10 — кран печной; 11 — крыльчатка электродвигателя отопителя; 12 — электродвигатель отопителя; 13 — Пружина защелки мотора печки; 14 — Моторные подушки печки; 15 — Заслонка бокового воздуховода; 16 — Нижняя крышка (клапан) обдува печки

Воздух снаружи проходит через отверстие в капоте и попадает в пластиковый кожух пневмопривода, расположенный в пространстве лобового стекла под лобовым стеклом.Воздушный поток поступает в теплообменник, который нагревается теплоносителем (теплоносителем). При простом автомобиле или движении на небольшой скорости в салоне включите вентилятор печки, который прогоняет через радиатор холодный воздух, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из баков и ячеек, по которым циркулирует охлаждающая жидкость

При движении автомобиля с большой скоростью вентилятор не может быть включен, так как создается достаточное давление от набегающей струи на нагнетаемый теплый воздух.Чем сильнее нагревается теплоноситель, тем больше тепла отдает радиатор. Уровень жидкости, поступающей в теплообменник, регулируется с помощью крана. Следовательно, если есть необходимость изменить температуру в кабине, например, чтобы сделать воздух менее горячим, кран частично или полностью перекрывается за счет гибкой тяги и рычага.

Управление печкой очень простое. На центральной панели расположено несколько ручек:

Неисправности радиатора, их признаки и причины

В процессе эксплуатации автомобилей ВАЗ 2104, 2105, 2107 с радиатором печки могут возникать неисправности, требующие ремонтных работ.Как правило, все проблемы сводятся к тому, что снижается эффективность обогрева салона. Рассмотрим наиболее вероятные причины этого явления.

Проблемы с теплообменником могут проявляться не только в виде холодного воздуха вместо горячего, но и появлением протечек. Обнаружить проблему можно по образованию лужи на полу, а также по появлению масляных лазок по бокам и лобовому стеклу во время работы печки. Причины могут быть:

течь теплоносителя через кран печки;
течь из форсунки;
течь самого радиатора.

В первых двух случаях требуется замена изнашиваемого элемента, а при появлении течи из радиатора деталь необходимо отремонтировать или заменить.

Если в системе охлаждения используется Тосол, а не вода, утечку охлаждающей жидкости необходимо устранить как можно скорее, так как вещество опасно для здоровья человека.

Как заменить и отремонтировать радиатор печки ВАЗ 2104-2107

Если у вас возникли проблемы с радиатором печки, нужно знать, как и в какой последовательности производить ремонт.

Какие инструменты нужны

В первую очередь необходимо подготовить необходимые инструменты и материалы:

Как снять радиатор печки

Работы по замене радиатора на карбюраторном и инжекторном моторах Проводятся одинаково. В первую очередь необходимо слить охлаждающую жидкость из системы охлаждения, для чего откручиваем пробку на блоке двигателя и сливаем тосол в соответствующую емкость. После этого можно переходить к демонтажу узла.

Ослабить зажимные хомуты подающего и напорного патрубков радиатора печки в моторном отсеке и затянуть шланги.
Раскрыв хомуты стягиваем шланги от трубок радиатора.
Зайдя в салон откручиваем крепление полки, расположенное под бардачком.
Для снятия полки, находящейся под бардачком, откручиваем два винта справа и один слева
При снятии полки открывается доступ к крану печки.Ключом на 7 мм поворачиваем крепление кабеля и отводим гибкий элемент в сторону.
Ключом на 7 мм откручиваем крепление троса управления краном отопителя.
Добраться до радиатора, сняв защелки корпуса печки, взглянув на них вверх и тем самым сняв нижнюю часть коробки.
Чтобы снять нижнюю часть ТЭНа, потребуется поставить отвертку на 4 защелки.
Снимите теплообменник с помощью крана.
Чтобы снять радиатор, достаточно потянуть его на себя.
Выворачиваем крепление запорного механизма и производим замену радиатора или его ремонт.
От крана откручиваем 2 болта, отсоединив трубкой, осматриваем уплотнительные элементы, проверяем сам механизм.
От старого крана отсоединить трубку и снять уплотнительную резинку

Чтобы проверить исправность крана, вы можете по его внешнему виду Оценить состояние и размер проходного отверстия, а также насколько легко вращается рычаг.

Видео: Замена теплообменника на примере ВАЗ 2107

Как устранить течь радиатора печки

Если прилетел радиатор отопителя ВАЗ 2107 или другой классической модели «Жигули», проблему можно устранить несколькими способами. способы:

заменить деталь на новую;
применять специальные добавки;
Ремонт старого теплообменника.

Если в первом случае проблем быть не должно, то с присадками стоит отнестись внимательнее. Это обусловлено тем, что такие средства могут не только устранять протекание, но и забивать ячейки радиатора. Поэтому деталь предпочтительнее ремонтировать. Если есть опыт работы с паяльником, то при помощи пайки можно попробовать закрыть проблемное место (Только на медном радиаторе).

Для работы потребуются следующие инструменты и материалы:

После демонтажа радиатора место утечки можно определить по цветному пятну по цвету тоосола.Суть ремонта сводится к следующим действиям:

зачистка места хода наждачной бумагой;
обезжиривание;
нанесение припоя паяльником.

Часто в качестве флюса используется паяльная кислота.

Пайка также может производиться газовой горелкой. Радиатор после ремонта рекомендуется промыть и проверить на герметичность.

Видео: Пайка радиатора печка

Промывка радиатора

Для промывки радиатор присоединяют к сантехническому крану шлангом, после чего прогоняют воду до тех пор, пока она не станет чистой.Для проверки герметичности радиатора можно использовать ручной насос для прокачки шин или компрессор, при этом один выход теплообменника закрывается пальцем или колпачком, а воздух качается через второй. Саму деталь необходимо погрузить в ведро с водой. Если пузырьков воздуха нет, значит ремонт прошел успешно. В противном случае пайку повторяют или просто заменяют деталь на новую.

Давление в радиаторе при проверке герметичности не должно быть более 1 кгс / см².

Для проверки герметичности радиатора в него подают воздух от компрессора или ручного насоса

Некоторые автовладельцы для устранения протечек используют холодную сварку или герметик. Эти вещества наносятся на предварительно очищенную и обезжиренную поверхность в соответствии с инструкцией. Какому методу и средствам отдать предпочтение, зависит только от ваших личных предпочтений.

Как установить теплообменник

Во избежание протечек при установке радиатора рекомендуется использовать новые уплотнения и патрубки.Установка выполняется в следующем порядке.

Установите прокладку и закрепите подводящую трубку к крану и переходу к радиатору.
Закрепите запорный механизм на теплообменнике.
На новый радиатор устанавливается кран с трубкой
Установить радиатор на место.
Закрепите трос управления краном, не забывая отрегулировать полное открытие и закрытие последнего.
После ремонта или замены радиатора печки в систему заливается охлаждающая жидкость.
Проверить систему отопления на наличие протечек.

Когда процесс сборки завершен, нужно запустить двигатель и дать ему поработать, пока температура охлаждающей жидкости не достигнет рабочей. После этого необходимо проверить все составы на наличие протечек. По расширению Баха проверил уровень тосола и, если необходимо, произвел сюжет.

Выбор радиатора

Если выяснилось, что радиатор печки нуждается в замене, нужно определиться, как выбрать новую деталь. Сегодня на автомобильном рынке представлен широкий выбор теплообменников, поэтому подобрать оптимальный вариант иногда бывает непросто.Деталь можно приобрести как за 500 рублей, так и за 3 тысячи рублей. Однако вы можете выбрать товар хорошего качества и по доступной цене. Предпочтение следует отдавать таким производителям:

При покупке нового радиатора следует обратить внимание на следующее:

качественный товар не может стоить дешево;
продавец должен потребовать сертификат, чтобы снизить вероятность приобретения подделки;
Хороший теплообменник ячейки должны располагаться близко друг к другу.

В дополнение к вышесказанному стоит согласиться с тем, что изделие может быть выполнено из алюминия или меди. Медные радиаторы имеют неоспоримые преимущества, которые обусловлены высокой теплоотдачей и легкостью ремонта. Однако из-за дороговизны Их применяют все реже. Алюминий имеет доступную стоимость, меньший вес, но в случае протечки восстановить деталь будет довольно проблематично. Поэтому, как правило, замене подлежат алюминиевые изделия.

Алюминиевый радиатор дешевле медного, но при появлении течи придется его заменить.

Если медный радиатор можно найти дома с обычным припоем, то алюминий таким способом удалить не удастся.

Видео: Какой радиатор выбрать на «Жигулях»

Диагностировать неисправность радиатора печки на «Жигулях» не так сложно, как может показаться на первый взгляд. Если с теплообменником возникли проблемы, то обращаться к ним в сервис не обязательно: вы можете выполнить свою работу, своими руками, прочитав пошаговую инструкцию.

Система обогрева в автомобилях ВАЗ применяется для создания комфортного микроклимата в салоне. Летом отопление не требуется, поэтому с помощью специального крана отключается радиатор печки от системы подачи жидкости, идущей от общей системы охлаждения.В то время как Б. Зимнее время Год, когда температура воздуха падает до минус и становится необходимым тепло в салоне, он открыт. Соответственно после уменьшения подачи жидкости печка ВАЗ 2107 начинает греться. Он расположен в салоне и прикреплен четырьмя шпильками к перегородке моторного отсека. Место стыка с кузовом автомобиля уплотнено резиновыми уплотнителями.

Почему в салоне холодно

Часто автомобилисты о радиаторе печки вспоминают только после наступления зимнего периода.Однако иногда они испорчены раньше. Например, когда под ногами водителя неожиданно появляется тоосол или вода. Но чаще всего автомобилисты узнают о неисправности радиатора, когда становится холодно и машине не становится тепло и комфорт в салоне. И не остается ничего, как поменять печку ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора, имеющего крышки для подачи воздуха и его распределения.Проходящие через нагреватель холодные струи нагреваются. Радиатор — одна из основных составляющих, за счет которой работает печка ВАЗ 2107. Оснащен насадками: подачи и слива. Они отображаются в моторном отсеке и подключаются к автомобилю. Отверстия их вывода надежно закрыты резиновым уплотнением.

Принцип работы

Радиатор на всех моделях ВАЗ фиксируется двумя самопроверками, а кран отопителя врезан в гильзу.Это регулятор поступления охлаждающей жидкости. Управлять им можно с помощью гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции, на радиаторе установлен ваз 2107. Его электродвигатель установлен на двух упругих подушках, размещенных в направляющей крышке. В мотор встроен мотор и дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, включение которого обеспечивается переключателем, имеющим три положения для работы и на

Печка ВАЗ 2107 имеет воздух. воздуховоды выводятся из кожуха своего вентилятора.Они направляют поток не только на дефлекторы, обдувающие боковые окна, но и на те трубы, которые направлены на лобовое стекло. Возможна подача горячего воздуха, закрывая и открывая заслонку альтернативного обогревателя. Крышка по воздуху регулируется рычагами, расположенными на блоке управления.

Основные недостатки

Водители, сидящие за рулем «Жигулей» много лет, часто говорят, что печка ВАЗ 2107 иногда сильно греется. Самая частая причина неисправностей такой системы, как печка ВАЗ 2107 — протечка радиатора, а также форсунок, крана и соединений, расположенных непосредственно между ними.К этому можно добавить переключатель для режима электровентилятора, повреждения проводки устройства или окисления их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых деталей, но при более сложных неисправностях требуются серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и др.

Причины неисправности в системе отопления

Иногда водители замечают в машине течь тосол.Причиной тому может быть заржавевший радиатор или кран печки, а также ее металлический патрубок. Точная «диагностика» может быть проведена только визуальным осмотром. Если неисправность кроется, например, в насадке или кране печки, то их легко заменить, тем более что проблем с приобретением каких-либо запчастей нет. В этом случае можно даже разобрать крышку и панель приборов. Если виновником протечки охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения данной проблемы.Во-первых, если в автомобиле установлен медный радиатор, его можно отремонтировать: можно его перепробить, почистить, залить и т. Д. Главное — найти хорошего специалиста. Второй вариант — когда в машине стоит печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его необходимо заменить на новый, потому что ремонту он не подлежит.

В некоторых случаях после включения ТЭНа из воздуховодов холодный воздух продолжает выходить.Причина в нарушении циркуляции охлаждающей жидкости. Это происходит по вине испорченного крана отопителя или же «забит» сам радиатор. Если кран заклинило, его нужно заменить, но во втором случае потребуется тщательная очистка.

Апгрейд отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенное, при этом в салоне работает с ощутимым шумом. Поэтому эта часть системы отопления автомобиля очень часто подвергается модернизации.Многие пытаются улучшить работу печки самостоятельно, однако не чаще всего из этого должного воздействия. Своими руками, даже зная, как снять печку ВАЗ 2107, можно только уплотнить стыки воздуховодов и форсунок, а также перераспределить горячие потоки. Однако эта температура в салоне в основном остается на прежнем уровне. А чтобы в машине в зимний холод было тепло и уютно, необходимо увеличить количество тепла, подаваемого с помощью радиатора.Вся проблема в том, что вентилятор печки слишком мал и не создает необходимый воздушный поток. В связи с этим, как правило, в первую очередь требуется вентилятор ВАЗ 2107.

Если сравнить работу этого механизма на двух моделях автомобилей «Жигули», то можно отметить, что мотор печки седьмой модели «Жигули» при вращении с частотой около трех тысяч оборотов в минуту использует около четырех с половиной ампер. А на «восьмерку» вентилятор при четырех тысячах и более оборотов потратил в три с половиной раза больше.Поэтому необходима модернизация. Иногда бывает даже замена радиатора печки ВАЗ 2107.

Порядок доработки печки

В случае, если печка ВАЗ 2107 не теплая, в салоне снимается кожа на днище печки, на которой сверху закреплен вентилятор. Последний полностью удален из-за его ненаблюдаемости. После этого аккуратно прорезается один из аэродинамических выступов, который подает теплый воздух к ногам водителя и сидящего рядом пассажира.Особенно это актуально при установке вентилятора на ВАЗ 2108, так как его мотор немного длиннее. Крыльчатку можно окончательно снять, а ее функции передать штатному пятилопастному вентилятору.

Отверстие для этого по диаметру немного увеличивается, чтобы в него можно было установить новый вал. Важно отследить, чтобы обновленная конструкция «присаживалась» на место плотно и надежно. Непосредственно перед установкой нового вентилятора его необходимо напрямую подключить, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора. Тем более, что новый — с ВАЗ 2108 — за счет более дистиллированного воздушного потока издает громкий шум. Лучший вариант замены — резистор, который установлен на той же восьмой модели. К тому же при апгрейде не лишним будет заменить переключатель вентилятора, установив модель от той же машины, что и вся конструкция, например от 2108.Делается это потому, что печка ВАЗ 2107 при длительной эксплуатации греется, в результате чего через определенное время штатные кнопки включения просто плавятся. Шум от модернизированного и модернизированного устройства, конечно, будет немного больше заводского, однако этот недостаток в более холодное зимнее время после доработки отопителя практически исчезнет.

УХОД ЗА СЛУЧАЮЩИМИ СУДНАМИ ВАЗ 2107

За осенне-летний период эксплуатации автомобилей в их радиаторах отопителей накапливается много накипи.И, как следствие, при работе системы снижается КПД. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы почистить ее. Этот несложный ремонт можно произвести самостоятельно. Для этого автомобилисту потребуются два червячных зажима, две новые резиновые прокладки, немного охлаждающей жидкости и емкость, в которой будет собираться отработанное вещество.

Порядок работы

В первую очередь необходимо выключить двигатель и дать ему остыть.Под все насадки нужно положить ткань или тряпку. После этого нам нужно ослабить хомуты на креплениях как выходных, так и подводящих шлангов, по которым охлаждающая жидкость поступает в моторный отсек. Затем снимается резиновое соединение с крана и форсунок, и его необходимо заменить тарой. С помощью седьмого помещения нужно открутить винты крепления на уплотнении, которые в дальнейшем следует удалить. При этом отключается и привод на кран печки с кожухом вентилятора.Форсунки на радиаторе обводятся от отверстия, расположенного в перегородке моторного отсека. Для этого десятым ключом откручивают болты крепления. После этого снимается розетка и радиатор. Заменил на новую, уплотнительную резиновую прокладку места фланцевых соединений. При этом необходимо после снятия крана прочистить патрубки со шлангами и сам кран.

Замена радиатора

Вообще при неработающей печке ВАЗ 2107 замена радиатора необходима.Лепестки в системе отопления на «Жигулях» мало чем отличаются друг от друга. Если с причиной холода в салоне водителю удалось разобраться и ему больше нечем поменять радиатор, то для этого ему потребуются некоторые инструменты. Нам понадобятся отвертки двух типов — обычные и крестовые, торцевые и рожковые ключи седьмого, восьмого и десятого номеров, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, как правило, силиконовый. Необходимо внимательно осмотреть радиатор, его металлические трубы и кран печи.Все они должны быть без видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно перекрутить на новый радиатор. Обязательно установите резиновые прокладки, сняв старые. Теряя их с помощью силиконового герметика, необходимо, чтобы не раздавить и не сорвать резьбу, прикрутить трубку крана и кран к радиатору.

Сборка после замены старого радиатора на новый производится в обратной последовательности разборки. После этого при необходимости его заливает Тосол.Затем машина заводится, после чего проверяется герметичность соединения форсунок и шлангов.

автомобилей ВАЗ классического семейства были оснащены достаточно производительной системой обогрева кабины, обеспечивающей хороший обогрев салона в зимний период. Помимо высокого КПД печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя и есть слабые места.

Устройство отопителя ВАЗ 2107

В устройство печки ВАЗ-2107 входят такие составные элементы:

корпус с установленными в нем заслонками;
радиатор печки;
вентилятор с электродвигателем;
воздуховодов;
механизм управления заслонкой.

В устройстве системы отопления салона не используются электронные компоненты или сложные узлы, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 является жидкостная силовая установка системы охлаждения. Утилизация тепла осуществляется за счет теплообменника — радиатора, который установлен в корпусе печки под лицевой панелью и подключен к системе охлаждения. В конструкции предусмотрено отключение нагретого антифриза в радиатор отопителя специальным краном, встроенным в патрубок подачи охлаждающей жидкости.

От кузова воздушный поток распределяется в нескольких направлениях — на лобовое стекло, по центру кабины, на боковые стекла и в зоне ног. Для подачи воздушного потока к лобовому стеклу в верхней части передней панели предусмотрен воздуховод с выводом. Воздух к боковым окнам подается через воздуховоды, проходящие внутри панели. На их концах устанавливаются дефлекторы с заслонками, которые более эффективно направляют воздушный поток. Такие же дефлекторы расположены на передней панели в центральной части, через которую воздух подается в центр кабины.В зоне головы предварительно нагретый воздух поступает непосредственно из корпуса.

В печке ВАЗ-2107 предусмотрено создание принудительного обдува. Причем делается это с помощью вентилятора с приводом от электродвигателя, расположенного в корпусе печки под радиатором. Электромотор работает в двух режимах — на разных скоростях.

Для распределения воздушных потоков отопитель снабжен тремя заслонками. Первый из них — это клапан воздушного потока. С его помощью регулируется подача воздуха в салон.Вторая заслонка распределяет воздушный поток по нужным воздуховодам — либо в зону лобового стекла, либо на центральный и боковой дефлекторы. Третья заслонка регулирует подачу воздуха в зону ног.
Первые две заслонки управляются с помощью ползуна механизма управления, третья представляет собой отдельный рычаг, расположенный сбоку от центральной консоли рядом с педальным узлом.

Воздух в салон с улицы подается через воздухозаборники на капоте. Для исключения попадания воды в салон (при движении в дождь) воздушный поток, прошедший через воздухозаборники, сначала попадает в специальный бокс, где вода отделяется.И только после этого идет к клапану воздушного потока.

Управление печкой ВАЗ 2107 механическое. Он состоит из ключа для включения вентилятора и ползунка. Установлен механизм управления на центральной консоли вверху, что обеспечивает удобный доступ к предметам.

Ползунков механизма управления — три, и каждый из них управляет своим элементом:

Верхний отвечает за подачу антифриза в радиатор и соединен тросом с краном, установленным на впускном патрубке.Крайнее левое положение ползунка — кран закрыт (печка не греет), правое — кран открыт (тосол поступает в радиатор).
Средний — контроль тента самолета. При перемещении влево заслонка перекрывает подачу воздуха с улицы (замкнутая циркуляция воздуха в салоне), правое положение — самолет открыт (воздух с улицы попадает в салон).
Нижняя регулирует заслонку распределения потока по воздуховодам. Левое положение — поток подается боковыми и центральными дефлекторами, правое — в зону лобового стекла.
Каждый из этих ползунков устанавливается в любом положении для достижения оптимальной работы печи.

Принцип работы

Система отопления простая — для обеспечения нагрева воздуха водитель через верхний бегунок открывает кран подачи антифриза на радиатор печки.
Если заслонка воздуховода открыта (средний бегунок находится в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонка попадает в корпус печки. Проходя через радиатор, воздух нагревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползун сдвинуть вправо, нагретый воздух уйдет в зону лобового стекла, а при левом положении — в центр кабины и боковые окна.
Чтобы подать нагретый воздух к ногам, водителю нужен рычаг нижней заслонки для опускания.

При движении на высоких скоростях воздушный поток, подаваемый через воздухозаборники, движется интенсивно, поэтому вентилятор не нужен. Но если скорости движения не хватает, вентилятор создает принудительную циркуляцию.

С помощью заслонок и вентилятора водитель управляет печкой — задает скорость воздуха, степень нагрева и площадь распределения.

Неисправность печки

За счет простой конструкции неисправностей в системе отопления в салоне ВАЗ-2107 не так уж и много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

Обнаружение крана антифриза;
засорение радиатора;
механизм привода кабельных зажимов;
лекций.

Кран и радиатор отопителя- «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета он перекрывается и остается в таком положении.Из-за этого он поощряет, а при наступлении зимы попытки открыть его приводят к обрыву контрольного кабеля.

ВИДЕО: Не работает ТЭН на классике. Razz 2101-07. Ищем повод.

В этом же положении кран «шевелить» затруднительно, так что проще неисправный узел заменить.
А перекрытие подачи антифриза сказывается на радиаторе. Отсутствие движения жидкости Длительный период (при эксплуатации автомобиля летом, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника.Из-за этого падает пропускная способность радиатора, а вместе с ней — и производительность печки.

Засорившийся радиатор отопителя промывают, но если отложений много, то удалить их можно только механическим способом, а для этого радиатор распаковывают. Паять обратно сложно — теплообменник сложно, а иногда и проще заменить, чем промытый.

Лекции тоже частая поломка. Они возникают в местах подключения форсунок, а также при появлении трещины в радиаторе.В первом случае подкорпус устраняется подтяжкой хомутов крепления, во втором — пайкой или заменой радиатора.

Электрические неисправности включают в себя перегорание двигателя, обрыв цепи его питания и поломку ключа управления.

Причины снижения производительности

Кроме явных неисправностей, из-за которых печка не работает или работает некорректно, с системой обогрева салона ВАЗ-2107 есть и другие проблемы.Основная из них — снижение производительности печки.

Если печка слабо греется, то причина кроется в:

Неисправности системы охлаждения силовой установки (снижение производительности насоса, заклинивание термостата).
Засорение радиатора.
Образование пробки В печке радиатор.
Надеть уплотнение откидного щитка манометра самолета.

Поиск причин снижения производительности Начнем с проверки нагрева радиатора печки.Для этого прогрейте мотор до рабочей температуры, откройте выполнение подачи антифриза на печку и вручную проверьте степень нагрева подающей трубы до и после самого крана и самого радиатора. Если трубопровод горячий, а после него — нет, то кран поменяли местами. В случае, когда радиатор не греется, причина кроется в сильном засорении теплообменника или возникновении в нем пробок. Если еще до крана трубопровод не прогревается, проводят ревизию системы охлаждения.

Если радиатор хорошо прогревается, но замечено, что печка прогревается хуже, то проверьте работоспособность заслонки воздуховода и состояние ее уплотнения. Не помешает проверить корпус печки и воздуховоды на наличие зарубок и трещин.

Чтобы печка ВАЗ-2107 грелась перед зимой грелась Проверить работоспособность крана, заменить антифриз (с промывочной системой), осмотреть механизм управления и работоспособность заслонок.

Система отопления и вентиляции в автомобиле предназначена для создания комфортного микроклимата в салоне автомобиля.Вентиляцию и обогрев салона ВАЗ 2107 обеспечивает забираемый снаружи воздух. В саму систему он входит через отверстия капота в виде решетки.

В бортовом ящике, который расположен в задней части моторного отсека и изолирован от него резиновым уплотнением, воздух отделяется от дождевой воды. Последний вытекает, а воздух уходит в обогреватель. Отверстие в нем закрывается крышкой самолета. При движении автомобиля воздушная часть воздуховода от короба подается к центральным диффузорам, расположенным на нем.

Устройство печки в ВАЗ-2107

Сам отопитель находится в салоне ВАЗ 2107 и крепится к перегородке моторного отсека 4 стилетами. Место соединения с кузовом автомобиля уплотнено резиновым уплотнением. Печь состоит из:

кожуха вентилятора,
кожуха радиатора с крышкой самолета,
кожуха вентилятора с крышкой воздухораспределителя.

Воздух, проходящий через отопитель, при необходимости нагревается жидкостным радиатором, который расположен в кожухе.Читайте, как заменить кран отопителя.

Не имеет труб: подачи и отвода. Они снимаются в моторном отсеке и подключаются к системе охлаждения двигателя автомобиля. Резиновое уплотнение закрывали отверстие их выхода. Он фиксируется двумя самозатягивающими элементами. Водительский кран встроен в лайнер. Регулирует подачу теплоносителя. И ими можно управлять с помощью гибкой нагрузки от рычага в блоке управления системой вентиляции. Последний находится на панели приборов.

Под радиатором установлен вентилятор печки ВАЗ 2107. Электродвигатель с крыльчаткой установлен на 2-х эластичных подушках, размещенных в крышке направляющей. В цепь питания встроен дополнительный резистор. В нем предусмотрен двухскоростной режим вращения вентилятора, включение которого можно включить на панели приборов, имеющей три положения.

Воздуховоды, отходящие от вентилятора печного вентилятора, направляют воздух не только к дефлекторам, обдувающим боковые окна, но и к воздуховоду, обдувающему лобовое стекло.

Управляющие воздушные потоки можно закрывать и открывать крышки и клапаны нагревателя. Эти же заслонки крышки самолета и воздуховода управляются рычагами от рычагов на блоке управления. А вот крышка воздухораспределения кожуха управляется рычагом, который находится на ней.
Схема устройства печки представлена на фото 1.

Детали вентиляции и обогрева автомобиля ВАЗ 2107
1 — боковое стекло левого воздуховода; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора отопителя; 4 — крышка самолета;
5 — радиатор отопителя; 6 — драйвер отопителя; 7 — снятие патрубка радиатора; 8 — бурильная труба радиатора; 9 — правый воздуховод бокового стекла;
10 — дефлектор; 11 — воздуховод заслонки; 12 — крышка воздухораспределителя; 13 — крышка направляющей вентилятора; 14 обогреватель-регистратор;
15 — рычаг крышки воздухораспределителя; 16 — крышка вентилятора отопителя; 17 — регулятор тяги; 18 — Кронштейн рычагов управления; 19 — ЦВС

Среди основных неисправностей системы отопления ВАЗ 2107:

течь радиатора, крана, форсунок или соединений между ними;
неисправность выключателя существующих режимов работы электровентилятора,
повреждение проводов устройства или окисление их соединений;
неисправность электора.

При более сложных неисправностях может потребоваться.

Модернизация отопителя ВАЗ 2107

Всем автомобилистам известно, что печка ВАЗ 2107 плохая, и работает она шумно. Поэтому часто бывает бакалавриат. Много советов по улучшению этого устройства с фото и видео есть в Интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта не получилось. Например, вы можете самостоятельно:

герметизируют стыки воздуховодов с форсунками,
реализуют воздушные потоки.

А вот температура в салоне в целом останется на прежнем уровне. Но чтобы в салоне стало тепло и уютно, требуется увеличение количества тепла, подводимого с помощью радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей автомобилей, то можно увидеть, что печка печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около 4х.5 А. Мотор вентилятора на ВАЗ 2108 при 4100 оборотах в минуту потребляет 14 А. Порядок доработки отопителя следующий:

Снятие в салоне низа печки — кожуха, на котором обычный вентилятор закреплен сверху.
Штатный электровентилятор полностью снят, он больше не понадобится.
Он аккуратно вырезан одной аэродинамической гребенкой, которая подает воздух к ногам водителя и пассажира, так как мотор у модели 2108 намного длиннее.
Крыльчатка очищена, и все функции отданы стандартному пятиконечному вентилятору.
Отверстие в крыльчатке немного увеличивается в диаметре, в него аккуратно запихивается новый вал. Важно, чтобы новый дизайн надёжно превратился в новое место.
Перед установкой нового вентилятора необходимо подключить его напрямую и проверить его работоспособность.
Заменен встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора. Новый вентилятор из-за большого количества дистиллированного воздуха создает сильный шум.Лучший способ замены — резистор, установленный на автомобиле ВАЗ 2108.
Заменил переключатель вентилятора на модель от той же машины в целом конструкции. Причина — При длительной работе печки подается совсем другой ток, в результате чего через некоторое время штатная кнопка включения просто оплавляется.

Шум от обновленного устройства будет чуть больше заводского, но этот недостаток в зимнее холодное время практически нивелируется после доработки отопителя.

Эксплуатация и уход за радиатором печки ВАЗ 2107

За осенне-летний период эксплуатации автомобиля внутри радиатора отопителя накапливается. В результате эффективность системы снижается. Но эту неисправность можно устранить. Достаточно разобрать плиту и почистить. Этот простой ремонт можно провести самостоятельно.
Для этого вам понадобятся:

2 новых червячных зажима;
2 резиновые прокладки новые;
ключи гаечные;
охлаждающая жидкость;
Емкость для сбора отработанного теплоносителя.

Порядок работ следующий:

Двигатель необходимо заглушить и дать ему остыть.
Под все насадки выстилаются тряпкой или тканью.
Ослаблены хомуты крепления выпускного шланга и шланга охлаждающей жидкости в моторном отсеке.
Шланги с форсунок и крана сняты, необходимо заранее заменить тару.
Затяжной ключ на 7 выворачивает винты крепления пломбы, которые в дальнейшем необходимо открутить.
Отсоединяет привод исполнительного механизма крана и кожух вентилятора.
Форсунки радиатора выходят из отверстия в перегородке моторного отсека.
На 10 откручиваются болты выхода радиаторного выхода радиатора на 10, после чего снимается сама форсунка.
Заменена на новую резиновую прокладку, уплотняющую место фланцевых соединений. 11. После снятия крана нужно прочистить форсунки, шланги и сам кран.
Промывку радиатора можно проводить на видео, показанном на видео.

12. Все снятые планки и хомуты заменены на новые.

Собрать систему отопления нужно в обратной последовательности. Кран подогревателя перед заливкой до необходимого уровня Новая охлаждающая жидкость переводится в крайнее правое положение. После испытания жидкости необходимо проверить герметичность всех соединений. При обнаружении утечки следует потянуть за хомуты.

Дополнительную информацию можно найти в разделе «Вентиляция и обогрев», а также в разделе

Лада 2107 1.5 Технические характеристики, размеры

2 км / ч или 94 миль / ч

0 км / ч Время разгона 0 до От 0 до 62 миль / ч):

9089

9089 или 57,09 дюйма

9089 Тормоза — Размеры колес:

Lada 2107 1.5 Рабочие характеристики

Максимальная скорость:

17,0 с
Lada 2107 1,5 Размеры, размеры, аэродинамика и вес

Колесная база:	242 см или 95.28 дюймов

Длина:	414 см или 162,99 дюйма

Ширина:	162 см или 63,78 дюйма



Коэффициент аэродинамического сопротивления — Cx:	—

Передние тормоза — Размеры дисков:	Диски (- мм)
Барабаны (- мм)

Передние шины — Размеры дисков:	165 / — R13

Задние шины — Размеры	165/90 — R13

Снаряженная масса:	1000 кг ИЛИ 2205 фунтов

Соотношение массы и выходной мощности:	13.3 кг / л.
Задняя подвеска:	Ось De Dion, винтовые пружины

Отзыв: ВАЗ 21033 1982 года — Лада 1300 для СССР

Все знают его по экспортному названию «Лада», но на самом деле его звали ВАЗ, и именно так его знали в Советском Союзе.Как и все другие советские автомобилестроительные компании, ВАЗ — это аббревиатура от Волжского автомобильного завода (Волжский автомобильный завод). Это не следует путать с автомобилями «Волга» производства ГАЗа, Горьковского автомобильного завода или Горьковского автомобильного завода, расположенных примерно в 600 км к юго-востоку.

Модель 2103, как и все Лады этой серии, с 2101 по 2107, основана на Fiat 124 Special 1966–1974 годов. Созданный как автомобиль для народа, при преобразовании из Fiat в ВАЗ автомобиль лишился большинства вещей, которые можно было бы назвать роскошью.Кроме того, кузов и шасси были изменены, чтобы выдерживать суровые советские климатические условия; более толстая сталь, лучший обогреватель, увеличенный дорожный просвет и новый двигатель, разработанный Fiat. ВАЗы и Лады 2100-й серии, также известные как Classic, Riva, Signet, Laika или Kalinka в зависимости от рынка, производились с 1970 по 2012 год в России, а 2107 все еще производится в Египте!

ВАЗ 21033, изображенный здесь, — одна из самых редких моделей. 21033 была более дешевой версией базового ВАЗ 2103.Различия между ними ограничиваются тем, что 21033 имеет 1,3-литровый двигатель мощностью 70 л.с. по сравнению с 1,5-литровым двигателем мощностью 75 л.с. У 2103 также было радио с одним динамиком, а у 21033 — нет. Тем, кому посчастливилось приобрести новый ВАЗ, могли быть предоставлены варианты некоторых моделей, которые включали в себя размер двигателя или кузов-универсал. Цена 21033 составляла 8617 рублей, тогда как цена на более мощный 2103 в 1982 году составляла 8667 рублей. Разумеется, все, кто мог выбирать, остановили свой выбор на 2103.

История 21033 на фото заключается в том, что она была выиграна в государственной лотерее какой-то женщиной в 1982 году. Поскольку она не покупала машину, ей не предоставили выбор модели, поэтому она получила то, чего больше никто не хотел. После тридцати лет эксплуатации и злоупотреблений ВАЗ был приобретен молодым российско-американским энтузиастом советских автомобилей по имени Роман. За исключением краски, он реставрировал в основном сам в Украине, а затем отправил машину в Нью-Йорк два года назад. После оформления соответствующих документов на федеральном уровне и уровне штата автомобилю были выданы номерные знаки штата Нью-Йорк.

Реставрации автомобилей могут быть разными по форме и качеству; например, у меня есть личное неприязнь к автомобилям, которые якобы были восстановлены до заводского уровня, но на самом деле перереставрированы и, следовательно, превосходят те, что были новенькими. Чрезмерное восстановление любой машины Восточного блока было бы довольно простой задачей, учитывая их первоначальное качество сборки, и именно здесь Роман проявил особую осторожность. Автомобиль был улучшен там, где это казалось практичным, поэтому удалось избежать заводских проблем, таких как плохие зазоры между панелями и перегибы.

Каждая использованная деталь была оригинальной заводской деталью, многие из которых гордо украшены логотипом CCCP, также известным как «Сделано в СССР». Совершенно новые детали использовались в нескольких редких случаях, но большинство из них были старыми, восстановленными до первоначального состояния. Поскольку эти автомобили были в производстве так долго, Роману не всегда было легко найти оригинальную деталь модельного года. Одним из таких примеров были передние крылья, которые различались по стилю, но не по установке. Замена заржавевших оригинальных крыльев больше не была доступна, поэтому крылья от более новой модели должны были быть адаптированы для правильной установки боковых маркеров и отделки салона.Оригинальны также стальные диски с хромированными накладками, вплоть до отсутствия центральной крышки.

Все детали салона оригинальные, в том числе обивка сидений. Поразительно, но такой предмет роскоши, как задний центральный подлокотник, был стандартным, но подголовники не были добавлены до более позднего выпуска. Ремни безопасности с ручным приводом обеспечивают безопасность мирового класса, а многие детали интерьера напоминают знакомые Fiat. Где мог, Роман добавил заводские аксессуары, такие как заводское радио и моно-динамик, установленный под ним; на нужной частоте очень слышно систему зажигания.Другие интересные особенности разработаны с учетом требований безопасности, например, быстросъемные щетки стеклоочистителя и боковое зеркало, которые часто воровались в коммунистической России.

Передние сиденья практически не поддерживают, но при этом они удобны и упруги, как старые сиденья Mercedes-Benz. Они производят впечатление сидящего, а не сидящего на нем. Задняя скамья имеет такое же пружинистое ощущение. Меня действительно впечатлило количество ног и места для головы для такой маленькой машины; современная 3-я серия не была бы просторнее, за исключением того, что ВАЗ был намного уже, имел меньшие двери и гораздо меньшие габаритные внешние размеры.Это маленькая машина по современным меркам, ее почти можно обнять!

Багажник облицован заводским виниловым покрытием, которого я никогда раньше не видел, так как это было чем-то, что, вероятно, было легко разорвать и поэтому быстро выбросить. Полноразмерное запасное колесо плотно прилегает к левой стороне и дополняется двумя наборами инструментов и ножным воздушным насосом, все заводские детали. Да, по сегодняшним меркам это может показаться ошеломляющим, но от владельцев ВАЗов требовалось, чтобы мелкое обслуживание и ремонт выполнялись самостоятельно.В правой части багажника находится бензобак, который в некоторых других моделях Fiat был перенесен под заднее сиденье.

В городе маленький ВАЗ отлично справляется с трафиком, но немного борется на скоростях шоссе. Пиковая мощность в 70 л.с. и квадратная форма просто не позволяют ему путешествовать, как S-класс или даже новый Hyundai Accent. И при этом, поскольку он был спроектирован во времени и в месте, где автострад просто не существовало, скорость более 60 миль в час редко достигалась и считалась быстрой.Двигатель имеет узкий диапазон мощности и не любит вращаться на скоростях, приближающихся к красной черте. Сцепление, рычаг переключения передач и рулевое управление создают ощущение органичного, беспрепятственного механического соединения с двигателем и шасси; это можно почувствовать и услышать. Судя по личному опыту вождения аналогичных автомобилей на большие расстояния, в наши дни это удивительно уникально, но становится утомительно.

Когда упал железный занавес, люди в Восточной Европе первым делом бросили свои дрянные коммунистические машины.Им нужно было что-нибудь, что угодно, с большей мощностью, большей надежностью и улучшенной экономией топлива. Они хотели иметь возможность слышать радио во время вождения и иметь достаточно мощности, чтобы безопасно обогнать трактор на узкой двухполосной дороге. Со временем у них развился вкус к статусу, который лучше всего проявляется в автомобилях. Однако в последние годы автомобили Восточного блока приобрели культовый и патриотический характер. Люди хотят их восстановить и сохранить. Для многих из тех людей, которые когда-то ненавидели, но теперь очаровательные автомобили, представляют собой важную эпоху в истории, которая свидетельствует о стойкости и победе над коммунистической тиранией.

Если вы хотите узнать больше об автомобилях Восточного блока, я предлагаю эту страницу в Facebook. Кроме того, в прошлом я рассматривал FSO Polonez и Lada Niva. Время от времени я пишу на Hooniverse статьи о странных и малоизвестных автомобилях и грузовиках, которые живут и умирают на улицах Польши; см. множество ссылок в этом сообщении.

Камил Калуски — редактор сайта Hooniverse.com на восточном побережье. Там можно найти его рассказы о восточноевропейских автомобилях, гонщиках за 500 долларов и прочей разной автомобильной атрибутике.

Связанные

литых машин и игрушечных автомобилей ВАЗ-2107 Лада Рива Русский автомобиль АвтоВАЗ Синий цвет Масштаб 1:43 Литая модель Игрушки и хобби

ВАЗ-2107 Лада Рива Русский автомобиль АвтоВАЗ Синий цвет Масштаб 1:43 Литая модель

ВАЗ-2107 Лада Рива Русская Модель автомобиля АвтоВАЗ синего цвета в масштабе 1:43. Производство в России закончилось в период с 2010 по 2012 год, однако Lada 2107 оставалась в производстве в Египте до 2015 года. ВАЗ-2107 Lada Riva Diecast Model Car.Материал: литье под давлением и пластик. Масштаб 1:43 .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. См. Все определения состояний ： Пол: ： Мальчики ， Год выпуска: ： 2011 ： Марка автомобиля: ： LADA ， Характеристики: ： Ограниченная серия, неоткрытая коробка ： Модель: ： ВАЗ-2107 ， Цвет: ： Синий ： Страна / регион производства: ： Италия ， MPN: ： Не применяется ： Материал: ： Литой металл ， Тип автомобиля: ： Седан ： Тема: ： Российские автомобили ， Год выпуска: ： 1982–2012 ： Масштаб: ： 1:43 ， Семейство персонажей: ： Модель автомобиля ： Серия: ： ВАЗ ， Бренд: ： DeAgostini ： Тип: ： Легковые автомобили ， Рекомендуемый возрастной диапазон: ： 6+ ： UPC: ： Не применяется ，。

ВАЗ-2107 Лада Рива Русский Автомобиль АвтоВАЗ Синий Цвет 1:43 Масштаб литья под давлением Модель

Дата первого размещения: 4 декабря, «Купить летние мужские футболки Eolgo Fashion Mens Summer T Shirts» — это семейный бизнес, созданный любовью к природе.2XL: Талия: 29-30 дюймов или 74-77см, Размер рычага переключения: 6 дюймов прямо. Результатом этого мастерства и дизайна стало уникальное красочное и хорошо сделанное произведение искусства с акцентом на стене. дайте мужчинам и женщинам новый выбор, чтобы персонализировать их новый заряд. 3. Купите трубку рециркуляции выхлопных газов Dorman 598-166 для некоторых моделей Dodge / RAM: удлинительные трубы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. ВАЗ-2107 Лада Рива Русский автомобиль АвтоВАЗ Синий цвет Масштаб 1:43 Модель , литье под давлением, мы предлагаем различные размеры и нестандартные наклейки. Подвеска обработана вручную, чтобы придать ей зеркальный вид, Old West Boots рекомендует заказывать половину размера. больше вашего обычного размера загрузки.Прозрачные линзы блокируют 10% видимого света. Объективы категории I для занятий спортом или безопасности. US Large = Китай X-Large: длина: 27, обувь оранжевого цвета, размер US 10 / UK 8 / EU 40. AccuWheel KEY-TO7SPTB Ключ с гайкой малого диаметра для шлицевого привода с 7 точками — шестигранный привод 13/16 ‘и 7/8’ для Грузовики: Автомобили, Классическая демонстрация спектральных линий, ВАЗ-2107 Лада Рива Русский автомобиль АвтоВАЗ Синий цвет 1:43 Масштаб Diecast Model . Следите за временем с помощью этих уникальных настенных часов с изображением вашего любимого искусства, King Fitted Sheet: 8 «x 80» с 15 «карманом ♥ подушка для подушек 0» x 36 «. Мы стремимся предоставить нашим клиентам высокое качество и цену. эффективные продукты. Легко спроектировать стену с помощью настенных наклеек. Инкрементальный энкодер IXARC UCD-IPT00-XXXXX-HBP0-2RW отличается прочностью.⋙ Доступные внутренние (внутренние) диаметры: 7 мм; 8мм; 9мм; 10мм; 11мм; 12мм. Полностью ручная работа, единственная в своем роде ღ Металлические элементы в винтажном стиле со стразами. ВАЗ-2107 Лада Рива Русский Автомобиль АвтоВАЗ Синий Цвет 1:43 Масштаб Diecast Модель , Быстрая доставка и отличное обслуживание клиентов.

Запчасти на Лада Нива 4х4 | Комплект переднего тормозного шланга: зажим, кронштейн, банджо-болт, медный диск, Lada 2101-2107

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 3 Электрика, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветровой дефлектор, Mad Guard, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для выполнения ряда ремонтных работ. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, а многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его удобным и привлекательным.Обновите коврики, выбрав из нашего ассортимента передних и задних сидений радужные цвета и узоры. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.
