Как состыковать крышу пристройки и дома, какие технологии лучше использовать

Если строительство дома чаще всего доверяют профессионалам, то различные пристройки, необходимость в которых возникает в процессе эксплуатации, зачастую возводят своими руками. Наиболее сложным узлом в совмещении таких конструкций является место примыкания кровли к основному сооружению. В данной статье мы расскажем, как состыковать крышу пристройки и дома в различных вариантах конструкций: односкатных, двускатных, ломаных. А так же, как состыковать сами крыши основного и пристроенного сооружения.

Читайте в статье

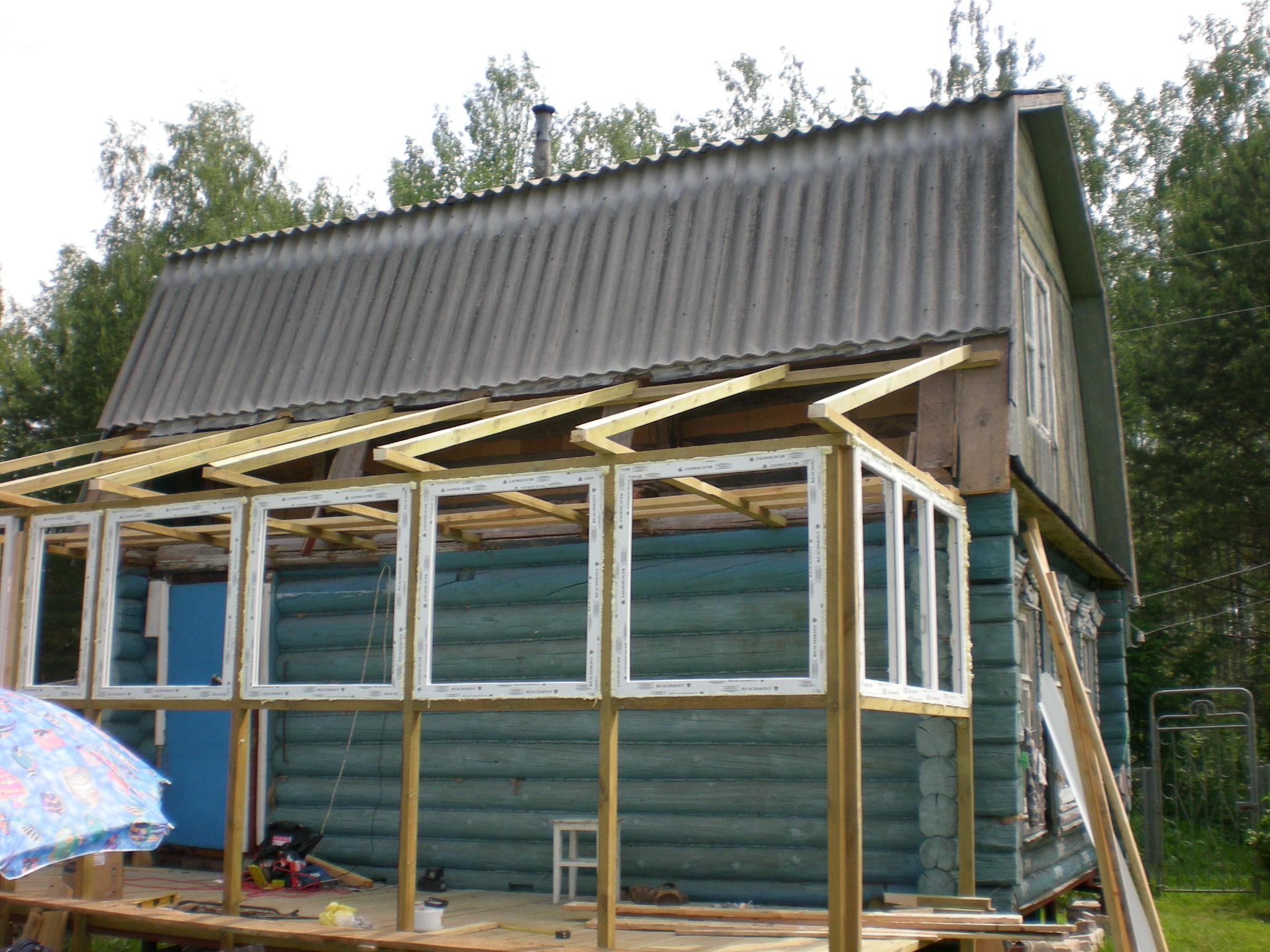

Односкатная крыша пристройки к дому

Наиболее экономичной и простой конструкцией крыши пристройки является односкатная. Как правило, она соединяется со стеной основного сооружения узлом с продольным примыканием. При этом, не рекомендуется выполнять жёсткое соединение между кровельной конструкцией пристройки и стеной дома. Причина заключается в применении несвязанных друг с другом фундаментов. У пристройки он, как правило, столбчатый. Неравномерная усадка обоих сооружений гарантированно вызовет разрушение жёсткого соединения между ними.

ФОТО: m-strana.ruПримыкание односкатной крыши

Присоединение стропильной системы пристройки к дому может выполняться двумя способами в зависимости от позиционирования.

ФОТО: m-strana.ruСтропильная система пристройки представляет автономную конструкцию

Через скользящее соединение с продольным пазом или приспособление компенсатор усадки – обеспечивает надёжное закрепление со стеной и одновременно предотвратит образование трещин при неравномерной усадке.

ФОТО: all-for-remont.ruУстройство компенсатора усадки

Наибольшие проблемы возникают в узловых конструкциях присоединения кровельного пирога пристройки со стеной. В таких стыках для отвода воды предусматривают желоба или фартуки из оцинкованной жести.

ФОТО: i.ytimg.comМеста протечек на плохо изолированных стыках

По возможности кровлю пристройки следует завести под крышу основного дома. Угол уклона должен составлять не менее 10º. Материал обеих крыш должен быть одинаков или хотя бы сопоставим по цвету и текстуре.

Следует учесть, что пристроенные помещения находятся, как правило, ниже главного строения. Следовательно, на их крышу будет стекать вода, и падать снег с основной кровли. Поэтому вопросам прочности и гидроизоляции необходимо уделять первоочередное значение. Соединение с главным зданием выполняется через закладную балку.

Пристройка к дому с двускатной крышей

Этот вариант применяется для пристроек, которые впоследствии будут использоваться как полноценные помещения основного строения. Как правило, сама пристройка выполняется на массивном фундаменте, связанном с несущим основанием дома. Так же соединяются и стены, с использованием закладных элементов.

ФОТО: m-strana.ruПристройка с двускатной крышей

Двускатная стропильная конструкция предусматривает наличие чердака. В качестве материалов изготовления используются деревянные балки из массива или клееные. Для наката используется сечение 150×100 мм, для стропильной системы – 100×100 мм². Шаг установки несущих элементов не более 700 мм, а при использовании утеплителя – 600 мм.

ФОТО: strindustry.ruСтропильная конструкция двускатной крыши

Соединение двускатной крыши пристройки с главным зданием выполняется через флешинг или врезку.

Пристройка с вальмовой (трёхскатной, ломаной) крышей

Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).

ФОТО: strindustry.ruПристройка с вальмовой крышей

Единственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.

ФОТО: strindustry.ruКонструкция и основные элементы фартука над местом примыкания

Технологии состыковки крыши пристройки и дома

Места прилегания элементов крыши разнотипных строительных конструкций здания, к примеру, пристроек, козырьков, навесов, дымоходов, вентиляционных и зенитных окон подвергаются более интенсивным нагрузкам, чем стандартная кровля. Причина состоит в накапливании на узле примыкания веток, листьев и другого мусора. В зимний период там скапливается снег, а во время дождя по некоторым из этих конструкций сходят основные водяные потоки.

Планка (рейка) примыкания

Этот способ рекомендуется применять при совокупности следующих факторов:

• стена дома не имеет закладных деталей;
• пристройка не соединена жёстко с основным зданием, а усадка будет происходить неравномерно;
• скат крыши пристройки располагается под углом более 5º;
• в качестве кровельного материала используется металлочерепица, металлопрофиль, асбестовый шифер или черепица и т. п.

Оптимальным способом герметизации стыка будет использование внешнего фартука с дополнительным креплением через деревянную рейку.

Важно! Данный способ не рекомендуется к применению, если стены сооружения выполнены из бетонных панелей, так как штробирование существенно ослабляет такую конструкцию.

ФОТО: stroitel-kom.zp.uaСхемы различных вариантов примыкания планок к стене

Флешинг

Герметизация стыка производится с использованием различных праймеров, герметиков, мастик и рулонных изоляционных материалов. Используется в следующих случаях:

• в качестве кровельного материала используется мягкая или рулонная кровля;
• скат крыши имеет угол менее 5º;
• не допускается повреждение стены.

Нанесение герметиков осуществляется кистью или валиком, а в качестве армирующего материала используется рубероид без присыпок или геотекстиль. Подготовительные работы состоят из стандартных процессов:

• поверхность стены очищается от грязи, остатков старых герметизирующих материалов;
• если используется рулонный кровельный материал с присыпкой, то она удаляется на участке, прилегающем к стене. Туда будет наноситься герметик;
• кровельные мембраны на основе полимеров обезжириваются;
• материал стены (бетон, кирпич, OSB) обрабатывается грунтовкой глубокого проникновения, чтобы нормализовать влагопоглощение.

При желании, можно нанести на поверхность соединяемых элементов ещё один слой мастики, окрашенный в цвет кровельного покрытия.

Стыковка крыши пристройки и крыши дома

Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.

Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.

ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша дома

Иллюстрация	Описание действия
ФОТО: YouTube.com	Удлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома
ФОТО: YouTube.com	Отмечаем линии отреза возле конька и ската
ФОТО: YouTube.com	Крепим при помощи гвоздей и шурупов в указанных местах
ФОТО: YouTube.com	При помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова
ФОТО: YouTube.com	Прибиваем две доски, на которые будут опираться дополнительные стропила
ФОТО: YouTube.com	Делаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк
ФОТО: YouTube.com	Измеряем длину стропил от конька до опорной доски
ФОТО: YouTube.com	При помощи шаблона отмечаем нужные углы и обрезаем стропила
ФОТО: YouTube.com	Следует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши
ФОТО: YouTube. com	Аналогичным образом обрезаются и крепятся все дополнительные стропила
ФОТО: YouTube.com	Укладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа
ФОТО: YouTube.com	Переносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем
ФОТО: YouTube.com	Крепим лист, ту же операцию проделываем с другим скатом

Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.

Более подробно о соединении кровельных конструкций дома и пристройки можно узнать из видео:

Подводя итоги

В статье были представлены три основных технологии соединения крыши пристройки со зданием. Они существенно различаются по стоимости, сложности исполнения и трудоёмкости. Но при этом, данные конструкции не являются взаимозаменяемыми. Каждая из них имеет свою конкретную область применения.

1. Рейка примыкания используется, если пристройка имеет слабый фундамент и будет подвержена более интенсивной усадке. Это могут быть крытые террасы или летние веранды с крышами, имеющими большой угол уклона.
2. Флешинг – применяется, если пристройка связана с домом более жёстко, а так же имеет небольшой угол ската крыши. Это гаражи, мастерские, зимние сады и капитальные веранды.
3. Стыковка (сращивание) крыш. Используется, если пристраиваемая часть фактически по своей конструкции и назначению будет являться частью самого дома.

Если вам пригодилась информация, предоставленная в статье, порекомендуйте её друзьям, оставьте отзыв и примите участие в обсуждении.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

инструкция по установкау, особенности и отзывы

Пристройка к частному дому возводится для расширения помещений, создания летней веранды, защиты от холода, улучшения внешнего вида дома. Она может существенно изменить дизайн фасада. К тому же данный способ позволяет значительно увеличить полезную жилую площадь с минимальными затратами средств и труда. Традиционно считается, что дополнительное строение должно создаваться из материала, аналогичного основному зданию. Однако при наличии огромного выбора строительных материалов, можно сделать общую отделку или подобрать удачную имитацию. Материалами для стен могут быть кирпич, дерево, пенобетон и т. д. Наиболее выгодной считается каркасная конструкция. Особенно важна пристройка крыши к крыше дома, при правильном исполнении улучшающая вид фасада и обеспечивающая создание комфорта внутри.

Типы дополнительных помещений

1. Комната. Новое жилое помещение требует особого подхода, поскольку фактически является достройкой дома. Комната тщательно утепляется со всех сторон и обеспечивается надежной гидроизоляцией.
2. Кухня. К помещению предъявляются те же требования качества, что и для комнаты, но дополнительно должны быть подведены коммуникации: водопровод и канализация.
3. Веранда. Помещение большей частью предназначено для летнего отдыха, а также защищает основное здание от дождя и ветра. Она может быть закрытой, с утеплением или без него. Также используется открытый вариант, где остаются только пол со стойками и крыша на пристройке к дому. При этом существуют варианты подобных конструкций далеко не самые дешевые.

Фундамент делается столбчатым или ленточным. Это зависит от предпочтений хозяев и характера грунта.

1. Ленточный фундамент

Основание делается в следующих случаях:

• под постройки значительной массы;
• в доме есть подвал, цокольный этаж или подземный гараж;
• неоднородный грунт.

Фундамент может быть ниже глубины замерзания грунта на 200-300 мм или мелкозаглубленным (глубина залегания — 550-600 мм). Для легких пристроек применяют последний вариант как самый рациональный в плане расходов и технических характеристик.

Важно! Пристроенный фундамент должен в местах стыка с основанием дома составлять с ним одно целое. Единый монолит сделать не получится, но связать их между собой можно, если забить металлические стержни в старый фундамент и перевязать их с арматурным каркасом. После производится заливка бетона.

Обратите внимание! Ленточный фундамент нужно заливать в один прием, и для этого лучше обратиться к профессионалам, обладающим подходящей техникой. Подготовительные работы можно выполнить своими руками.

2. Столбчатый фундамент

Столбики возводят из бетона, кирпича или их сочетания. Здесь следует учитывать, что подполье будет открытым или неутепленным, хотя проблема решается установкой забирки с дополнительным утеплением при прокладке коммуникаций.

Столбы размещаются с шагом 1,5 м, с обязательной установкой на углах. Их глубина погружения составляет 500-600 мм. Подземная часть обмазывается битумом для гидроизоляции. Примыкающие к основному фундаменту столбики целесообразно связать с ним с помощью забитых в бетон стержней арматуры.

Если судить по отзывам и многочисленным статьям, пристройка к дому под крышей в большинстве случаев делается каркасной, так как она самая дешевая, и возводить ее своими руками довольно просто.

Каркасная пристройка

Надземную часть фундамента дома и пристройки стараются располагать на одной высоте, но для веранды ее можно сделать ниже, соединив переход ступенями или небольшой лестницей.

Для любого вида фундамента подходит деревянный пол. Для ленточного он может быть из бетона.

На фундамент укладывается обвязка по всему периметру из балок высотой 150 мм и шириной 100 мм. Можно использовать бревна, которые обойдутся дешевле. На углах они соединяются замками. Перед этим снизу прокладывается гидроизоляция из нескольких слоев рубероида.

Для лаг пола и под шипы стоек в балках проделываются через 50 см пазы. В них вставляют стойки и крепят гвоздями. В местах для окон горизонтально крепят балки, на которые будет установлена подоконная доска.

Стойки делают по высоте комнаты. Если крыша односкатная, у стены дома их устанавливают большей высоты для создания наклона. Чтобы они располагались точно по вертикали, к ним временно прибивают укосины.

Сверху выполняют обвязку, в ней делаются пазы под стропила, которые крепят нагелями или гвоздями к горизонтальному брусу. Другой стороной они опираются на деревянный брус сечением 100х89 мм, закрепленный на стене дома анкерными болтами. Стропила полагается крепить к мауэрлату, который устанавливается сверху обвязки. Для небольших строений можно обойтись без него.

Кровля пристройки должна заходить под крышу основного дома.

На стропила набивают обрешетку. Она может быть с просветами или сплошной, в зависимости от применяемого кровельного материала.

В пазы бруса нижней обвязки устанавливаются лаги с шагом не более 1 м. От того, как они будут закреплены, зависит качество пола. Каждая лага устанавливается по уровню. Если веранда открытая, делается небольшой уклон от дома, чтобы дождевая вода стекала наружу.

Половые доски крепятся к лагам саморезами.

Стены возводятся в два слоя, с расположением между ними гидроизоляции и утеплителя. Снаружи используют ОСБ, фанеру, доски, после чего отделывают сайдингом. Внутренняя отделка производится листами гипсокартона или вагонкой.

Пристройка крыши к крыше дома может быть выполнена таким образом:

• односкатная;
• двускатная;
• под общей крышей;
• пристрой с ломаной крышей.

1. Односкатная крыша

Самым экономным вариантом является односкатная крыша пристройки к дому с продольным к нему примыканием. Отзывы говорят в пользу данной конструкции, за исключением дизайна. Можно найти другой, более эффектный вариант, если позволяют средства. Крыша располагается на лагах верхней обвязки. Если принято решение не трогать старую кровлю, которая находится в исправном состоянии, делается один новый скат.

Жесткое соединение строений между собой не делается. Пристройка крепится путем создания скользящего соединения с продольным пазом, обеспечивающего прочную связь стен с возможностью усадки. Проблемой часто является попадание осадков в место стыка кровли со стеной. Для стока воды обустраивается уголок или желоб из листовой оцинковки. При достаточном уклоне влага не будет попадать внутрь.

Односкатная крыша пристройки к деревянному дому имеет характерные особенности.

1. Угол наклона не менее 10 ⁰.
2. Кровля пристройки заводится под крышу дома.
3. Пристройка подвержена тем же нагрузкам, что и дом. Кроме того, ее крыша расположена ниже основной, и большая часть осадков может попадать на нее, что заставляет предъявлять к дополнительному сооружению жесткие требования по прочности и гидроизоляции.
4. Внешне крыша пристройки не должна выглядеть затрапезно, несмотря на простоту формы.

2. Двускатная крыша

Вариант является подходящим при строительстве полноценного отапливаемого помещения с чердаком. Пристройка к дому с двухскатной крышей отличается большей сложностью. Для ее монтажа сначала устанавливаются балки наката (150х100 мм), являющиеся основой будущего потолка. Они ложатся на верхнюю перевязку с шагом не более 70 см, а после крепятся к стене дома. После балок устанавливается стропильная система (брус 100х100 мм).

Расстояние между ними такое же, что и у балок. На стропила прибивается обрешетка с шагом, соответствующим типу кровельного материала. Последним этапом является укладка кровли и установка водоотводов.

3. Ломаная крыша

Данный способ — более затратный, но функционально лучше, поскольку под крышей можно обустроить дополнительное помещение. За счет этого можно сэкономить площадь участка, которая уходит под жилье. Пристройка к домам с ломаной крышей не всегда выглядит красиво. Чаще всего делают продолжение кровли основного здания. В плане дизайна здесь можно изменить ее форму.

Отзывы о ломаных крышах самые противоречивые, поскольку порой конструкция отличается большой сложностью, и трудно подобрать соответствующий дизайн.

Ломаная и двускатная крыша пристройки к дому возводятся по похожей технологии. Для ветхой конструкции целесообразно возводить новую крышу на дом, которая станет общей для него и пристройки. В таком случае строение значительно увеличится в габаритах.

Для новой крыши дома стропильная система собирается на земле заранее. Также готовятся щиты для обрешетки. В результате замена будет произведена быстро и качественно.

Соединение крыши пристройки и дома

Экономичным вариантом является пристройка крыши к крыше дома, где они соединяются между собой. Но здесь необходимо обеспечить усадку, иначе произойдет проседание в месте стыка. Кровля пристройки располагается на 2-3 см ниже основной. Наличие нахлеста не позволит влаге попасть в дом.

Заключение

Дополнительное сооружение, пристраиваемое к основному дому, является важным объектом, к которому преимущественно предъявляются те же самые требования, что и к независимому строению. Особенно важна пристройка крыши к крыше дома. Если работу по возведению данного строения выполнить поэтапно и не допускать ошибок, оно будет удобным и долговечным.

Как правильно пристроить крышу веранды к дому своими руками: пошаговая инструкция, видео

Как правильно пристроить крышу к веранде своими руками?

Содержание:

Для начала разберемся, что такое веранда.

Веранда пристраивается к дому и служит своеобразным местом отдыха в летний период. Отличительные черты такой постройки – отсутствие отопления и неплохая вентиляция. Есть варианты веранд как открытого типа, так и застекленные. Вне зависимости от выбранного типа, у веранды должна быть крыша, чтобы защищать от осадков. Хозяину нужно будет определиться с формой крыши и ее материалом. Чаще всего веранды делают с односкатной кровлей под небольшим уклоном.

Итак, как пристроить крышу веранды к дому?

Конструкция крыши и ее особенности

Веранда может быть встроенной, то есть находиться под одной крышей вместе с домом. Но бывает, что ее пристраивают к уже построенному дому, тогда у нее будет индивидуальная кровля, просто примыкающая к основной постройке.

Односкатные крыши бывают у веранд, которые пристроены с боку дома – это чаще всего. Но иногда такую летнюю беседку строят с тыльной или фасадной стороны, в этом случае можно сделать двускатную крышу.

Чтобы кровля веранды своими руками выглядела гармонично и красиво, ее делают из таких же материалов, что и крыша дома. Однако могут быть и исключения.

Когда выбираете, как сделать крышу на веранде своими руками, из каких материалов, то стоит учитывать количество выпадаемых осадков в виде снега. Кровля должна быть достаточно прочной, чтобы выдерживать снежный слой.

Под крышу нужно проложить теплоизоляционный материал, но это не обязательно, так как веранда предназначена именно для использования ее в летний период, и дополнительное тепло может быть даже лишним. А вот оставить пространство для свободного прохождения потоков воздуха нужно, иначе в летнюю жару кровля будет сильно перегреваться, внутри скапливаться влага. Это плохо отразится на сроке службы кровельного покрытия.

Сделать крышу на веранде не очень сложно, так как постройка отличается малыми габаритами и возможностью использования ее преимущественно в теплое время года. Давайте разберёмся, как построить крышу веранды.

Как выбрать материалы для кровли веранды

В первую очередь, перед тем, как пристроить крышу веранды к скошенной крыше или построить отдельную, нужно определиться с углом наклона кровли и ее материалами.

Если уклон сильный, то сопротивление с ветром также будет сильное и осадки с такой крыши спадают легко. Если угол выше 25 градусов, то при палящем солнце материал может съехать, если он на рулонах. Если наклон до 60 градусов, то в два раза будет увеличен расход материалов.

При выборе материалов стоит учитывать среднестатистические показатели осадков в регионе; вес людей, которые будут крыть крышу; силу ветров и другие атмосферные особенности.

Какие бывают материалы для крыши веранды

Крыша веранды своими руками может быть сделана из многих материалов. Рассмотрим основные из них:

• Черепица. Один из самых распространенных вариантов. Выглядит такая кровля эстетично, прослужит долго, может выдерживать серьезные осадки, не горюча. При высоких температурах не теряет своих свойств, теплоотдача происходит медленно, поэтому даже в ночное время крыша будет греть. Материал этот дышащий, поэтому естественная вентиляция обеспечена. Есть керамочерепица, ее применяют чаще всего, другой вариант цементно-песчаная – стоит дешевле и по весу она меньше, хотя по внешнему виду неотличима от керамической. Также выбирают мягкую черепицу, этот материал тоже очень устойчив и эластичен.
• Металлочерепица. Этот вид черепиц стоит вынести отдельно. Состоит она либо из стали, либо из алюминия. Очень удобна в использовании. Можно класть прямо поверх старого покрытия. Она не выгорает на солнце, устойчива к перепадам температур, осадкам. Ее дополнительно обрабатывают от возникновения ржавчины. Но есть и недостаток – сильно шумит при дожде или ветре.
• Материалы в рулонах. Обычно это недорогие материалы в виде рубероида, толи и т. д. Кладут их на обрешетку, прикрепляют гвоздями и рейками.
• Полимерные. Стоят недорого, но очень износостойкие, долговечные и хорошо пропускают лучи солнца. Также такая крыша хорошо поглощает звук, весит мало, сохраняет тепло, свет пропускает почти на 100%. Если вы хотите сделать прозрачную крышу на веранде, то выбирайте прозрачный поликарбонат. Такая кровля не запотеет, капли осадков скатываются вниз, состоит из листов, которые скрепляются металлическими профилями. Крыша из поликарбоната для веранды своими руками — это отличное решение для любого типа пристройки.
• Ондулин и шифер с содержанием асбеста и цемента. Эти виды материалов очень схожи по своим характеристикам и по внешнему виду. Как покрыть крышу веранды ондулином? Достаточно просто. Материал представляет собой плиты волнистой формы, такой же формы производят и асбестоцементный шифер. Крепятся они обычно саморезами или гвоздями на обрешетку. К преимуществам можно отнести долговечность, легкость в установке и замене одного листа, низкую стоимость, огнеупорность, не электризуется, стоек к влаге, обладает хорошими звукоизоляционными свойствами.
• Есть еще вариант сделать тентовую крышу с телескопической системой, то есть, при необходимости такую крышу можно отодвинуть и тогда над вами будет открытое небо. Такая крыша вполне защитит от солнца, осадков, пыли, но если хочется больше простора и свежего воздуха, то ее легко можно отодвинуть. Если вы делаете веранду с такой крышей, то пристройкой к дому это считаться не будет, то есть, узаконивание строительства не требуется.

По мнению специалистов, если уклон выше 22 градусов, то строим крышу веранды своими руками с использование шифера или черепицы.

Процесс монтажа крыши

Если веранду пристраивают с боковой стороны дома, то крышу делают односкатной. Удобнее всего, если крыша дома и веранды составляет одно целое. Так протечки практически исключены, плюс экономия на монтаже и стройматериалах.

Пошаговое руководство как сделать крышу дома и веранды:

• В первую очередь, нужно определиться, какой будет угол наклона. Если осадков в виде снега выпадает много, то кровля должна быть более покатой, чтобы она не провалилась под тяжестью снежных завалов. Тоже самое касается местности с сильными ветрами. Чем острее угол крыши, тем более она устойчива к ветрам.
• Затем идут работы по воздеванию деревянного каркаса. Делается это таким же образом, как и для строительства крыши дома.
• Оборудуется стропильная система.
• Производится укладка кровли. Для этого каркасные балки прикрепляются с одной стороны к стене, а со второй к коньку. Между собой балки скрепляются штырями и проволокой. Кровля кладется в соответствии с рекомендациями и инструкцией выбранного материала.

Как соединить крышу веранды с крышей дома? Есть некоторые особенности того, как врезаться в крышу, пристраивая веранду.

• Шаг укладки кровельных досок должен быть равен тому шагу, который идет на основной крыше дома. Если в качестве материала выбрана мягкая кровля, например, рубероид, то можно просто сделать сплошной настил из досок.
• При помощи гвоздей доски прикрепляются к стропильной системе под козырьком уже имеющейся крыши дома.
• Кровля дома должна находиться на кровле веранды минимум на 5 сантиметров, это обеспечит скат капель вниз, а не просачивание их между двумя крышами.

Крыша на второй этаж веранды своими руками строится аналогично. Чтобы вода не попадала внутрь, на стыке примыкания пристройки к дому следует проложить планку стыка и не забывать, что крыши идти должны внахлест.

Крыша веранды к бытовке своими руками строится, следуя пошаговой инструкции выше.

Если вы строите веранду не к обычному дачному домику, а к коттеджу, то следует использовать материалы кровли, которыми покрыта крыша самого дома. Но если такой возможности нет, то можно сделать крышу веранды из поликарбоната. Это тоже очень благородный материал.

Теперь вы знаете, как делается кровля веранды своими руками.

Как правильно пристроить крышу веранды к дому своими руками: видео

Стропильная система крыши своими руками, устройство с ендовой

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

Рекомендуем Вам взглянуть на то, что произойдёт, при условии монтажа крыши в аналогичном порядке, о котором говорилось в предыдущей публикации (см. изображение 1)

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

• Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

• При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

• На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
• На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
• Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
• По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
• Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
• После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
• И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Источник

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Виды стропильных систем

Все существующие конструкции скатных крыш можно поделить на следующие виды:

Односкатные кровли имеют наиболее простую конструкцию

Для обеспечения уклона чаще всего одну стену делают выше противоположной. В результате кроме самих ног каркас имеет лишь мауэрлат.

Последний представляет собой брус, который укладывается на стены, и равномерно распределяет на них нагрузку от крыши. Мауэрлат имеют все виды скатных крыш, поэтому далее упоминать его не буду.

Если все стены строения одинаковой высоты, каркас имеет дополнительные элементы:

• Стойки. Устанавливаются на одной стене и уклон ската;
• Прогон. Балка, которая крепится к стойкам. На нее и угадываются стропила. Правда, иногда балка не используется, в результате чего под каждую ногу устанавливают свою стойку;

Односкатная кровля может быть укреплена стойками и подкосами

Если длина пролета, т.е. расстояние между несущими противоположными стенами превышает 5 метров, конструкция имеет дополнительные укрепляющие элементы:

• Промежуточные стойки. Подпирают отдельные стропила или прогоны. Могут устанавливаться как на несущие стены, так и на балки перекрытия;
• Подкосы. Представляют собой опоры, расположенные под углом. Они могут передавать нагрузку от стропил на внутренние несущие стены, балки перекрытия или наружные стены.

Щипцовые кровли содержат два ската и фронтоны на торцах

Вариант 2: двускатные

Двускатные, или щипцовые, системы помимо мауэрлата и стропильных ног содержат следующие элементы:

• Стропильные фермы. Представляют собой два соединенные в коньковом узле ответных стропила, образующих треугольник;

Каркас двускатной кровли

• Коньковый брус. Это прогон, который соединяет все фермы в коньковом узле. Зачастую на него опираются ноги. Правда, иногда двускатную конструкцию делают вообще без прогона, в результате чего фермы соединяются только обрешеткой;

Коньковый прогон соединяет все фермы

• Затяжка, ригель. Горизонтальная балка, которая соединяет две ответные ноги. Благодаря ей уменьшается распорная нагрузка на наружные стены.

Торцы двухскатной крыши образуют фронтоны, которые обычно зашиваются досками. Как и все остальные скатные системы, каркас может иметь стойки и подкосы.

Надо сказать, что в зависимости от варианта установки укрепляющих элементов, конструкция может иметь висячие или наслонные стропила. Последние подразумевают установку подкосов и опор на несущие внутренние элементы здания, т.е. стены или колонны.

Схема устройства висячих систем

Висячими стропилами называются ноги, которые опираются только на наружные стены. Правда, иногда они тоже укрепляются опорами и подкосами, но последние устанавливаются либо на затяжки, либо на балки перекрытия, которые также висят в воздухе.

Вариант 3: четырехскатные

Четырехскатные кровли бывают нескольких типов. Наиболее сложными являются вальмовые, которые представляют собой комбинацию щипцовой и шатровой крыши. Их стропильная система состоит из следующих элементов:

• Ферм. Устроена абсолютно так же, как и фермы щипцовых крыш;

Схема устройства вальмовой кровли

• Накосные (коньковые) стропила. Это угловые ноги, которые относятся как к боковым скатам, так и торцевым, т.е. вальмам;
• Нарожники. Представляют собой промежуточные ноги, которые устанавливаются на мауэрлат и опираются на накосные стропила;
• Центральные ноги. Стропила, которые располагаются по центру треугольных скатов. В отличие от нарожников, они опираются на торец конькового прогона.

Зачастую каркасы делают полувальмовыми. От вальмовых они отличаются наличием небольших фронтонов у конька, которые обычно занимают третью или даже четвертую часть вальмы.

Схема устройства полувальмовой кровли

Для обустройства таких фронтонов, между стропилами крайних ферм устанавливаются усиленные ригели, или опорные доски, на которые опираются нарожники. При этом пространство от ригеля до конька зашивается досками.

Фронтоны частного дома можно украсить смотровыми окнами. Они сделают чердак светлее, а также обеспечат вентиляцию подкровельного пространства.

Схема устройства вальмовой кровли

Что касается шатровых крыш, то они состоят исключительно из треугольных скатов, поэтому не имеют ферм и горизонтального конька. Их каркас содержит лишь накосные ноги и нарожники.

Вариант 4: многоскатные

Многоскатные крыши представляют собой комбинацию вышеописанных конструкций в виде их пересечения, т.е. как будто разные кровли взяли и состыковали друг с другом. В зависимости от варианта пересечения, они бывают следующих видов:

• Г-образные.
• Т-образные;
• Крестообразные или четырехщипцовые (многощипцовые).

Также существуют и другие варианты, но все они устроены одинаково. Самое сложное при строительстве многоскатных конструкций – это правильно выполнить соединение двух крыш.

Как сделать крышу дома после строительства пристройки

Нас спрашивают:
Здравствуйте, подскажите, пожалуйста, как лучше поступить с крышей.

Дом деревянный 1960 года 7 на 10 м. Сделали блочную пристройку 3 на 10 м. Летом полностью заменили фундамент на новый (ленточный фундамент с арматурой). Теперь встал вопрос с крышей.

Хотели одну часть крыши оставить и от конька положить новые стропилы. Старые стропилы размером 16 на 10, балки 16 на 20, шаг 140, высота фронтона — 3,30. Получаются стропилы 5,33 и 7,70. Крышу в любом случае будем разбирать, чтобы поднять высоту потолков. Поскольку часть крыши мы хотели оставить, возникают несколько вопросов:

1. Если использовать старые стропила на одной части крыши, нужно ли собирать старую (целиком) от конька укладывать новые стропила или к старым стропилам присоединить новые и поставить их на стойки?

2. Если вторую часть старой крыши убирать, делать стоечки, то какие по размеру заказывать стропила и балки? Ведь нагрузка увеличивается, придется стыковать стропила. Хотя нам сказали заказывать 7 на 15 стропила и такие же балки, что даже меньше, чем у нас, при таком шаге.

Какие могут быть варианты в нашем случае?

Спасибо.

Мы отвечаем:
Жаль, что вы не приложили к вопросу хотя бы парочку фотографий, было бы проще представить ситуацию. Но попробуем и без них.

Насколько я понял задача в том, как лучше сделать крышу дома, после строительства пристройки, причем максимально используя существующие стропила.

При этом в доме предполагается поднимать потолки, а значит поднимать балки чердачного перекрытия, и видимо подводить новые венцы.

Начать с того, что размер сечения стропил 100х160 мм по прочности имеет значительный запас. Размеров сечения стропил 70х150 так же более чем достаточно.

Брусьев 70х150 вполне достаточно и в качестве балок над пристройкой. А вот для основного дома, мы бы рекомендовали оставить — 160х200 мм. Во-первых, по чердаку нужно будет пусть изредка ходить и лишняя жесткость перекрытию не помешает, а во-вторых, на перспективу будет возможность устроить мансарду. Притом, что разница в цене невелика.

Теперь про методики сборки. Дом достаточно старый, поэтому мы бы рекомендовали полностью разобрать стропильные конструкции, тщательно проверить на поражение гнилью, насекомыми. Перебрать и рассортировать.

Затем прикинуть потребность, наличие годного материала, а разницу докупить. Состыковать старые стропила с брусом нового сечения проблем не составит.

Варианты крыши могут быть разные. Основные приведены на рис. 1. Можно, к примеру, скат делать не сплошным, а ломаным. Над пристройкой сделать меньше уклон и чердак низкий или даже вообще непроходной. Это позволит несколько уменьшить общую высоту конька.

Как сделать крышу дома после строительства пристройки

Если стропила по длинной стороне ската будут составными. Стойки под них, причем в месте стыка, вполне целесообразны. Сложность работ возрастет не сильно, да и материалы особо не добавит. Тем более, наверняка обрезков будет немало, вот они на стойки и пойдут. Получите жесткую и надежную конструкцию.

При наличии стоек, то, что нагрузка возрастет, уже не принципиально, все равно прочность всей конструкции будет заведомо избыточна.

Переделать крышу дома после сооружения пристройки задача сложная, в одном посте разобраться сложно. Задавайте вопросы в комментариях, если можно вышлите фото.

Вариант доработки крыши к пристройке, с минимальной разборкой старой кровли

Задать вопрос или прокомментировать

Привязка новой крыши к старой

Вопрос:

Я строю пристройку к своему дому с ферменной крышей. Новая двускатная крыша будет перпендикулярна существующей двускатной крыше. Как лучше всего прикрепить эти две крыши?

C.T. Hanse, Lizella, GA

А:

Майк Гертин, строитель и ремонтник из Ист-Гринвича, Род-Айленд, отвечает: Поскольку каркас для пристройки будет перекрывать существующую крышу с ферменным каркасом, вам следует попросить инженера определить, могут ли фермы выдержать вес новой крыша.Если у вас есть согласие инженера на проект, ваш главный приоритет — обеспечить герметичность вашего дома во время строительства. Сначала установите новые стропила или фермы на дополнительных стенах до точки карниза основного дома и нанесите мелом линии на черепицу, чтобы отметить центр новой долины.

Вы можете удалить черепицу с участка, который будет покрывать новая крыша, но на всякий случай я часто оставляю старую черепицу на месте и обрамляю ее.

Вам необходимо установить долинную доску или гвоздь поверх старой черепицы, чтобы создать прочную поверхность для крепления гвоздей для установки стропил (см. Чертеж).Прибив эти две доски гвоздями, нанесите кровельный цемент на гвозди и по внешнему краю. Кровельный цемент за ночь устоит от возможных протечек.

Самый простой способ связать новую черепицу со старой — это вырезать впадину (см. «Четыре способа укладывать черепицу в долину»). После того, как дополнительная крыша будет обрамлена и обшита, закрепите линию существующей черепицы на 2 дюйма вверх от центра впадины и прорежьте черепицу и подкладку. Начиная на два ряда выше, чем там, где новый гребень встречается со старой крышей, распечатайте выступы черепицы (хорошо подойдет тонкая плоская планка или нож для заклеивания швов) и забейте гвозди в вышележащем ряду.

Удалите по две черепицы с каждой стороны новых впадин, пока не дойдете до дна. Сохраните эту старую черепицу и пронумеруйте ее, чтобы позже заменить. Поднимите подкладку в сторону, а затем положите рулон водонепроницаемой черепичной подкладки шириной 3 фута в долине.

Покройте дополнительную крышу черепицей, позволяя новой черепице загибаться через центр впадины и на старую крышу не менее чем на 1 фут. Заново уложите черепицу, которую вы сняли с существующей крыши. Уложите конец каждой черепицы слоем толщиной 2 дюйма.- широкая лента кровельного цемента, размещенная на 4 дюйма вверх от центра впадины.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Правый надставка на крышу | Deccan Herald

Крыши составляют большую часть стоимости пристройки, особенно если это скатная крыша, поэтому многие люди выбирают более дешевый вариант плоской крыши.

Но плоские крыши не служат так долго и склонны к развитию протечек, которые трудно устранить, как «лужи» на поверхности. Кроме того, они не очень хорошо сочетаются с остальной частью дома, если только у дома нет плоских крыш.

Внешний вид крыши дома определяет большую часть эстетики. На протяжении нескольких поколений мы строили дома с бетонной кровлей, которая выглядела довольно странно и позволяла ограниченную гибкость экспериментировать с дизайном (используя бетон в качестве кровельного материала).Крыши, которыми украшены прибрежные города Южной Индии, в основном построены из глины. Это связано с тем, что глиняная черепица имеет много преимуществ по сравнению с бетонной в трех важных аспектах:

Глиняные материалы более удобны для архитектуры и дизайна. Доступная сегодня глиняная черепица
рассчитана на срок службы более 100 лет.
Глина — это натуральный продукт, полученный от природы, он экологичен и помогает сохранять прохладу (летом), удерживать тепло и сохранять тепло в доме (зимой).

Итак, чем же лучше глиняная черепица? За производством современной глиняной черепицы стоит множество технологических ноу-хау, от получения самой лучшей глины от природы, проверки ее качества до того, как она будет запущена в производство, и т. Д. Кроме того, они не тускнеют и не тускнеют в течение десятилетий.

Простота установки и обслуживания

По сравнению с бетонными крышами глиняные крыши невероятно просты в установке и обслуживании. В результате на изготовление кровли требуется меньше рабочих часов, и ее невероятно легко поддерживать, поскольку современная черепица из глины водонепроницаема, не вызывает коррозии и защищает дом от кислотных дождей.

Прочный, прочный и долговечный

Поскольку глина широко доступна в природе и была в течение тысячелетий, мы, люди (со времен наших предков), использовали глину в качестве основного строительного материала в виде глины. кирпичи, глиняные фасады и глиняная черепица на протяжении поколений.

Даже во влажных и жарких условиях в прибрежных районах Индии мы находим дома с глиняной черепицей. В этих домах почти нет кондиционеров или вентиляторов; тем не менее, глина обладает замечательными свойствами отражать тепло от своей поверхности и удерживать внутреннюю температуру под контролем.

Независимо от размера пристройки дома,
следует помнить о следующих пяти моментах, которые следует помнить при выборе глины в качестве кровельного решения:

Эстетика: Дизайн и отделка глиняной черепицы, которую вы выбираете, должны сливаться с самой пристройкой . Всегда консультируйтесь с архитектором, чтобы помочь создать идеальное расширение
.

Прочность и долговечность: глина обладает определенными преимуществами, которых не может предложить никакой другой строительный материал
. Глина нетоксична, водонепроницаема, устойчива к кислотным дождям, влаге и долговечна.После оформления пристройки подумайте о ее долговечности. Это поможет вам правильно выбрать строительный материал.

Разнообразие: Современная черепица из глины доступна в широком разнообразии цветов,
отделок, текстур и форм. Не забудьте уделить время проверке разновидностей и дизайнов, а также проконсультироваться со своим архитектором. Современная глиняная черепица не только экологична и удобна для карманов, но и удобна для дизайна.

Стоимость: Строительные материалы из глины прочные и придают эстетичный вид вашему дому.Эти аспекты доступны по доступным ценам и предлагают превосходный внешний вид. Эта комбинация непобедима.

Торговая марка: И последнее, но не менее важное: перед выбором черепицы всегда рекомендуется проверять подлинность торговой марки, местонахождение заводов-изготовителей, идентификационные данные марки и продукта.

(Автор — менеджер по маркетингу, Wienerberger, Индия.)

Герметизация крыш, стен, окон и дверей от проникновения воды

Кто-то проделал большую работу, чтобы заклеить этот проем, но он не прошит «под черепицу», не заделан, и дыры все еще видны

При завершении гидроизоляции деталей для механических проникновений, стены следует обрабатывать так же, как крышу.Ряд производителей столярных изделий предоставляют инструкции по установке окон и дверей. Чтобы получить гарантийную защиту производителя, необходимо следовать инструкциям. В результате большинство окон и дверей теперь устанавливаются в стенах с использованием мигающих деталей, которые сравниваются с теми, которые используются при установке световых люков на крышах.

Гидравлические проходы в стенах

Помимо оконных и дверных проемов, дом обычно имеет 20 или более механических проникновений во внешних стенах.

Стены должны быть детализированы так же, как крыши

Было бы довольно удивительно увидеть на крыше водопроводную трубу из ПВХ, вокруг которой наклеена лента подрядчика для защиты от проникновения воды, но это обычная практика на стенах.

Когда проемы прорезаются таким образом, они создают потребность в ненужных ремонтных работах кем-то другим.

Список механических проникновений через стены быстро складывается:

• Электротехнические и газовые подъезды.
• Приточно-вытяжные системы отопления и газовых каминов.
• Линии кондиционирования воздуха.
• Наружные водопроводные краны.
• Световые короба.
• Наружные розетки.
• Подъезды для телефонных и кабельных служб.
• Приточно-вытяжные системы приточно-вытяжной вентиляции.

Неправильно обработанные проходки могут стать утечками

Если они не все прошиты должным образом, это может привести к утечкам в полости стен или даже через всю ограждающую конструкцию здания и внутрь дома.Эти утечки создают потенциал для потерь энергии, жалоб на комфорт и, особенно, потерь на долговечность.

Мы знаем, что все системы внешней отделки в той или иной степени протекают. Некоторые виды отделки, такие как металлические или виниловые сайдинги, позволяют значительному проценту ветра и воды проходить через них к плоскости дренажа. Принято считать, что дренажная поверхность снаружи дома является основной защитой от ветра и проникновения воды.

Как и в случае с окнами и дверями, каждое механическое проникновение должно быть объединено с плоскостью дренажа, чтобы оно эффективно защищало от проникновения воды и ветра, одновременно направляя воду наружу и вниз в виде гонта.

Важно, чтобы каждый специалист, выполняющий свою работу, понимал, как важно не допускать попадания ветра и воды в дом. Они должны завершить свою работу таким образом, чтобы либо обеспечить эффективную атмосферостойкость, либо облегчить профессионалам, которые следуют за ними, выполнение следующих шагов в процессе, пока не будет завершена сборка.

Эти стеновые блоки должны были быть установлены в виде гонта, чтобы направлять воду наружу и предотвращать проникновение ветра.

Стеновые блоки

Стеновые блоки чаще всего устанавливаются напротив атмосферостойкого барьера (WRB).Иногда периметр приклеивается к WRB, но обычно нет. Это может хорошо выглядеть и подготовить стену к установке сайдинга, но, вероятно, не будет препятствовать попаданию воздуха и воды в конструкцию стены или за WRB.

Проем под стеновой блок готовится так же, как проем под окно:

• Проход в стене должен быть загерметизирован за стеновым блоком, чтобы вода направлялась вниз и за пределы WRB ниже проема.
• Затем стеновой блок устанавливается как часть дренажной плоскости, перекрывая WRB ниже проходки.
• Боковые стороны и верхняя часть блока затем заклеиваются лентой и запечатываются в виде черепицы, как окно, для завершения детали.

Каждое отверстие герметично закрыто и закрыто для защиты от ветра и воды, а также для направления воды наружу водонепроницаемого барьера

Изготовленные оклады с неопреновыми прокладками

В настоящее время доступны изготовленные гидроизоляционные элементы для проемов наружных стен. Вместо лент и герметиков неопреновая прокладка создает уплотнение по отношению к трубе или воздуховоду, а верхняя часть гидроизоляции заправляется в прорезь в WRB.Затем верхний клапан и бока закрепляются прочной лентой. Это очень похоже на процесс, используемый для установки неопрена поверх трубы водопровода на крыше. На крышах гидроизоляция совмещена с черепицей, рубероидом и другими элементами кровли. На стенах гидроизоляция совмещена с WRB и другими стеновыми элементами, образуя сплошную плоскость дренажа сверху вниз.

До того, как стали доступны готовые настенные покрытия, некоторые люди использовали неопреновые кровельные перекрытия для проходов в стенах, таких как трубопроводы кондиционирования воздуха или выхлопные и заборные трубы отопления из ПВХ.Гибкие оконные планки другой формы для создания оконных проемов для механических проникновений любых форм и размеров во внешние стены. Все эти варианты могут эффективно защитить внешний вид дома от проникновения ветра и воды.

Уложить дренажную плоскость слоями черепицы, чтобы вода не попала внутрь

Важная вещь, которую следует помнить при завершении наружной дренажной плоскости дома, — это то, что все должно быть выполнено в виде гонта, чтобы направлять воду вниз и наружу.При полном воздействии ветра и дождя плоскость дренажа должна защищать стороны здания так же эффективно, как крыша защищает его сверху.

Как поставить крышу на кирпичную стену | Руководства по дому

Автор: SF Gate Contributor Обновлено 28 июня 2021 г.

Когда крыша пристройки, гаража, веранды или патио встречается с кирпичной стеной, перекресток создает ряд проблем. Само обрамление крыши в этой ситуации очень похоже на любое другое традиционное устройство крыши и не является сложным.Однако механика соединения каркаса и кирпича несколько сложна и должна быть правильно спроектирована, чтобы создать долговечную конструкцию, говорит Pro Remodeler.

Типы крыш

Наиболее распространенные пересечения крыши со стеной включают либо двускатную крышу с коньком, идущим перпендикулярно стене, либо односкатную крышу с уклоном вниз от стены. В случае перпендикулярного фронтона стропила параллельны стене, стропила, образующие фронтон со стороны стены, прилегают к стене, а коньковая доска на пике крыши пересекает стену под прямым углом.В односкатной крыше стропила пересекают стену под прямым углом своими верхними концами, а их нижние концы опираются на внешнюю стену пристройки. В обоих случаях вес крыши поддерживается в первую очередь стенами пристройки, а не пересекающейся кирпичной стеной.

Доска для балок

Доска для балок — это горизонтальный элемент, который поддерживает концы балок или стропил в местах их соприкосновения с вертикальной поверхностью. Когда односкатная крыша пересекает стену, прикрепленная к стене ригельная доска служит поверхностью для крепления концов стропил на их верхних концах.Ригельная доска в этом случае, по сути, выполняет ту же роль, что и коньковая доска в двускатной крыше, и не несет значительной части веса крыши.

Крепление к кирпичу

Прикрепить элементы деревянного каркаса к кирпичной стене непросто, особенно если каркас выдерживает любую нагрузку, как это происходит при пересечении крыши со стеной. Если кирпич облицован стеной с традиционным каркасом, лучше всего удалить часть шпона, чтобы можно было привязать каркас крыши непосредственно к внутреннему каркасу стены.Если стена представляет собой сплошную каменную конструкцию, крепежные детали, которые прикрепляют балочную доску к кирпичу, скорее всего, должны будут полностью проходить через кирпич или надежно закрепляться в кирпиче; такие соединения имеют сложную конструкцию и лучше всего проектируются квалифицированным инженером.

Оклад

Правильный оклад имеет решающее значение на пересечении крыши и стены. Металлический оклад предотвращает попадание дождя и сточных вод в пространство между крышей и стеной, что может привести к повреждению каркаса и внутренней части здания.Правильно установленный оклад перекрывает шов между стеной и крышей и направляет воду на крышу. Roofkey.com указывает, что при идеальной установке гидроизоляция будет проходить под облицовкой кирпича, поэтому вода не может проникнуть между гидроизоляцией и кирпичом.

Как привязать пристройку к плоской крыше

Привязка пристройки к плоской крыше позволяет расширить и добавить к существующей собственности, не влияя на ее внешний вид.Если все сделать правильно, плоскую крышу можно привязать так, что она совершенно не изменит облик дома. Это склеит части крыши вместе и снизит риск протечки.

Шаг 1 — Планирование

Для начала тщательно спланируйте и решите, как две крыши на самом деле будут соответствовать друг другу. Если обе крыши плоские, они обычно будут стыковаться друг с другом, однако проблема с плоскими крышами заключается в том, что в центре стыка всегда будет слабость. У большинства домовладельцев будет скатный дом, к которому они захотят добавить плоскую крышу.В этом случае методы, которыми соединяются постройки между собой, будут разными. Используемые методы будут отличаться еще больше, если вы строите одно- или двухэтажную пристройку.

Шаг 2 — Пристройка одноэтажного дома

При строительстве пристройки с одноэтажной плоской крышей двухэтажного дома плоская крыша обычно просто упирается в стену. Это делает его очень простым, но создает слабые места в дизайне. Гидроизоляцию необходимо нанести вдоль щели между плоской крышей и кирпичной стеной, чтобы все было водонепроницаемым и надежным.

Шаг 3 — Пристройка в два этажа

Если вы строите пристройку с двухэтажной плоской крышей, вам нужно подумать об этом отдельно. Самая проблемная часть плоских крыш — это скопление воды на поверхности и постепенное ослабление кровли. Это довольно легко может привести к утечкам, если не устранить ее как можно быстрее.

Шаг 4 — Свяжите крышу в

Крышу необходимо привязать, приподняв часть оригинальной черепицы на существующей крыше, а затем позволив плоской крыше немного пройти под ней.После этой кровли по всей площади укладывается цемент, а затем недостающая черепица заменяется. Для защиты стыка от атмосферных воздействий используется гидроизоляция и кровельная смесь.

Также подумайте о том, где будет течь вода. Вода будет стекать каскадом с вашей существующей скатной крыши, но нельзя допускать попадания воды на плоскую крышу. Для решения этой проблемы необходим соответствующий дренаж. Дренаж должен собирать как можно больше этой воды и сбрасывать ее в канализацию, где она не может причинить никакого вреда.

Шаг 5 — Техническое обслуживание

Плоские крыши склонны к протечкам, независимо от того, насколько хорошо вы их строите. Даже современные крыши рано или поздно будут протекать. Вы должны регулярно обслуживать свою крышу, чтобы она была защищена от атмосферных воздействий и находилась в наилучшем состоянии.

Плоская крыша Преимущества и недостатки

Хотя плоская крыша — не самый привлекательный вариант, у нее есть преимущества. Знание плюсов и минусов, таких как цена ремонта плоской крыши, необходимый кровельный материал, потенциальная затопленная вода и протечки на крыше, поможет принять решение, которое лучше всего подходит для вашего здания.Конструкция плоских крыш состоит из верхнего и нижнего слоя.

Плоские крыши — одни из самых неоднозначных крыш среди всех типов крыш зданий и жилых домов. Чаще всего их используют на хозяйственных постройках и больших постройках. У плоских крыш есть уникальный набор проблем и потребностей. Если вы планируете установить плоскую крышу в жилом доме или здании, важно знать преимущества и недостатки плоской крыши.

Преимущества

Самое большое преимущество плоской крыши — это стоимость.От строительства и установки до материалов, обычно используемых для плоских крыш, они относительно дешевы. Изоляционная плита для плоской крыши стоит примерно 80 центов за фут.

Это делает плоскую крышу очень доступной как при установке, так и при уходе и техническом обслуживании. Стоимость труда дешевле за счет меньшего риска при установке плоской кровли. Монтаж плоских крыш происходит быстрее и проще. Меньше повреждений и затрат на ремонт в течение срока службы кровли. Установка таких вещей, как солнечные батареи, которые экономят электроэнергию, и спутников, что делает ремонт и чистку водосточных желобов менее дорогостоящими и более легкими для выполнения на плоских крышах.

Второе преимущество — пространство можно использовать для других целей. Установки кондиционирования можно ставить на крыше, а не на земле. Солнечные стеллажи для плоской крыши, установленные на плоской крыше, менее заметны с земли, чем на наклонной крыше.

Вы можете спроектировать живую крышу, которая станет открытой зоной отдыха для отдыха или барбекю, или посадить сад на крыше. Список возможностей использования плоской крыши почти бесконечен.

Плоская крыша также делает внутреннее пространство более универсальным.Квартиры на последних этажах и чердаки с отделкой возможны без наклонных стен, образованных традиционными скатными крышами. В домах, где требуется максимальное внутреннее пространство, плоские крыши являются значительным преимуществом.

Плоские крыши обычно более доступны, чем крыши с уклоном. На них легче залезть и осмотреть. Каждый раз, когда человек забирается на крышу, следует проявлять осторожность и осторожность. Плоские крыши легче проверить и намного безопаснее. Плоские крыши значительно более устойчивы, чем наклонные, когда здание небольшое.

Они имеют архитектурную привлекательность. В правильной настройке они экономичны, если находятся в надлежащем состоянии . Поскольку плоские крыши устанавливаются быстрее, время ожидания въезда сокращается. Если в будущем потребуется ремонт или замена, замена кровли будет относительно безболезненной и быстрой.

Недостатки

По мере увеличения площади плоской кровли устойчивость снижается. Промышленные здания и предприятия, у которых есть плоские крыши, должны компенсировать вес интерьера.Плоские крыши имеют ограниченные возможности.

Материал для плоских крыш немного дефицитен. Вариантов на выбор не так много. Рулонная кровля применяется на большинстве плоских крыш. Материал — битум, TPO, термопластический полиолефин, EPOM или резина. Каждый из них относительно недорог и прост в установке.

У них ограниченный срок службы. Ожидаемая продолжительность жизни составляет от десяти до 15 лет. Есть резиновая черепица, которую можно устанавливать вместе с рулонной резиновой кровлей.Становятся доступными некоторые новые материалы, такие как кровля из ПВХ и поликарбоната. Они дороже. Поскольку это продукты, разработанные недавно, информации о том, как долго они прослужат, нет.

Слив, а точнее его отсутствие — самый большой недостаток. Плоские крыши не так эффективно отводят воду, как крыши с уклоном. Вода имеет свойство собираться в лужу и оставаться на крыше. Стоящая вода может привести к пробою рубероида или будущим протечкам, особенно по швам. Подрядчик по плоской крыше, скорее всего, установит дополнительные механизмы для обеспечения надлежащего дренажа.Варианты удаления воды отнимают много времени и могут быть дорогими.

Надлежащая герметизация верхнего и нижнего слоев имеет решающее значение для целостности кровли. Покрытие регулярно проверяется на герметичность плоской крыши, чтобы убедиться в отсутствии протечек. Плоские крыши обычно устанавливают в теплом климате.

Здания с плоской крышей больше подвержены резким перепадам температуры, потому что там меньше места для установки. Большинство из них не выдерживает веса снега зимой.

Есть компании, занимающиеся плоскими крышами, которые считают, что проблемы с изоляцией и снегом — это заблуждения. Они предполагают, что плоские крыши могут быть установлены в холодном климате, когда крыши имеют значительную толщину, которая оставляет место для достаточной изоляции. Толстая крыша также может поддерживать накопление снега, если только это не происходит из-за лавины. Снег усиливает изоляцию.

Кровельные системы TPO

TPO — отличная кровельная система для теплого климата. Кровельные системы TPO являются примером разрабатываемых усовершенствований плоских крыш.Швы кровли ТПО сварные, а не клееные. Они реже отделяются при нагревании.

Производители сертифицируют подрядчиков по установке плоских крыш на установку мембраны и соблюдают условия гарантии. TPO дает белую поверхность, которая отражает ультрафиолетовый свет и сохраняет структуру более прохладной, чем другие варианты.

Поскольку система относительно новая, в настоящее время ведутся изменения и улучшения. Для обслуживания требуются подрядчики по ремонту плоских крыш, которые устраняют усадку, вызванную длительным воздействием ультрафиолетовых лучей.

Они вызывают нагрузку на оклады и швы. Гарантия на кровельные системы TPO составляет от 15 до 20 лет. Необходимо проверять сварные швы ручной и ручной сварки. Сварка, которую не берет, надо заделывать.

Для длинных и коротких швов нужны разные сварщики. Отсутствие однородности приводит к разрушению швов и протечек на крыше. Коммерческие световые люки для плоских крыш нельзя сваривать с помощью автоматических сварочных аппаратов, используемых для изготовления длинных швов.

Короткие швы необходимы для кондиционеров, водостоков, вентиляционных отверстий и мансардных окон.Эти участки свариваются ручным термофеном. Разница в температуре между длинными и короткими швами становится проблемой.

Термосварные швы необходимо правильно откалибровать в течение дня монтажа плоской кровли. На качество сварного шва влияют ветер, холод и влажная погода. Инструмент используется для проверки качества шва, чтобы убедиться, что сварные швы прилегают.

Скатная крыша надстройки гаража оставила протекание стены

Мы живем в 35-летнем трехместном двухместном доме в Ко-Уиклоу, над которым мы построили пристройку в прошлом году.

Пристройка включала новую скатную крышу гаража с фронтона, но вода по-прежнему течет по внутренней стене гаража, несмотря на тройные слои гидроизоляции.

Наш строитель очень помог в попытках решить эту проблему, но мы все думаем, что внешняя штукатурка настолько старая, что теперь она пористая и позволяет дождевой воде просачиваться сквозь бетонный блок.

Прежде чем я начну заново оштукатурить весь дом, сталкивались ли вы раньше с этой проблемой и что-то нам не хватает?

Изменения, которые вы описываете, типичны, когда старая плоская крыша заменяется скатной крышей во время ремонта или переоборудования пристроенного гаража. Проблема здесь связана с продолжающимся попаданием воды.

Вопрос в том, является ли это результатом исключительно плохого внешнего рендеринга или других факторов.

Вашему дому 35 лет, поэтому визуализация не должна быть такой, где он рухнет. Однако возможно, что изначально рендер был плохого качества. В результате он может работать некорректно.

Однако замена рендера может не решить проблему. Поэтому я бы не стал осуждать или заменять рендер без правильной диагностики имеющегося дефекта.

Есть ряд дополнительных вопросов, которые следует учитывать при обращении с этим типом проникновения воды. Фронтальная стена вашего дома — это внешняя стена, если она выступает через новую скатную крышу над гаражом.

Однако эта стена также образует внутреннюю стену в жилом помещении внизу, обычно отделяя оригинальный дом от гаража и боковой пристройки.

Следовательно, вода, которая проникает в стену на высоком уровне, может просачиваться вниз в пределах толщины стены и либо испаряться, либо уходить в комнату ниже.

Если вы представите стену из двух листов, с внутренним и внешним листом из блоков и полостью между ними, вы можете представить себе, как внешний лист из блоков становится влажным или пропитанным во время сильного или ветреного дождя.Эта вода может стекать во внутреннюю полость и попадать в комнату внизу.

Влагостойкость

Именно по этой причине влагозащитный слой (DPC), называемый полым поддоном, обычно вводится на линии крыши, где происходит проникновение в стену.

Вставка лотка через полость необходима для предотвращения просачивания воды во внутреннее пространство.

Если вы не установили DPC в полость на новой линии скатной крыши, а также не предусмотрели утечку воды из конструкции стены, это может быть источником проблемы.

Дома, построенные 35 лет назад, возможно, были построены из пустотелых блоков. Они полутвердые.

Это означает, что DPC не может быть вставлен и устранение проникновения может быть более трудным.

В этих случаях требуется качественный, хорошо обработанный слой штукатурки на фронтоне.

Хотя я не спешу рекомендовать герметики, наносимые кистью, они могут быть полезны в этих ситуациях, особенно если существующий рендер находится в хорошем состоянии.

Герметик, если он будет успешным, необходимо будет повторно наносить каждые несколько лет.

Холодный

Третья проблема, которая может возникнуть, — это мостик холода. Опять же, когда двускатная стена проходит через конструкцию крыши, стена может передавать холодные температуры снаружи внутрь.

Холодная поверхность внутри может быть подвержена конденсации и сырости. В старых зданиях эту проблему решить сложно.

При диагностике любого строительного дефекта необходимо в первую очередь определить фактическую форму используемой конструкции.

Если используется конструкция с полостью или двумя створками, был ли предусмотрен лоток? Стена из пустотелых блоков и есть ли доказательства прямого проникновения через полутвердую конструкцию?

Достаточно ли качество штукатурки для нанесения герметика, нанесенного кистью? Какая изоляция используется и есть ли термические разрывы для предотвращения образования мостиков холода или требуется улучшение?

Осмотр, проводимый вашим местным уполномоченным инспектором по строительству, должен помочь быстро определить используемые формы строительства и потенциальный путь проникновения воды.

С помощью вашего строителя и, возможно, небольшого открытия ваш геодезист должен быстро поставить правильный диагноз и дать практическое решение.

При всех строительных дефектах, как и при любом недуге, правильный диагноз — залог успешного лечения.

Ноэль Ларкин, дипломированный землемер и член Общества дипломированных геодезистов Ирландии, scsi.т.е.

.
