Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

  • скрутка
  • опрессовка
  • сварка
  • пайка
  • винтовые соединения
  • болтовые соединения
  • самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

  • соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
  • корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
  • специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

  • снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
  • помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
  • обжимаем специальными пресс-клещами
  • изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

  • сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
  • угольный электрод
  • специальный флюс (для защиты расплава от кислорода)
  • очки для сварки
  • кожаные перчатки для сварки

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • делаем скрутку
  • в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
  • включаем сварочный трансформатор в сеть
  • концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
  • после затвердевания спая отводим электрод
  • полученный «шарик» очищаем от флюса металлической щеткой
  • покрываем лаком соединение
  • изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

  • оловянно-свинцовый припой (ПОС)
  • флюс — канифоль
  • кисточка для нанесения флюса на жилу
  • наждачная бумага
  • паяльник

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • выбираем вид соединения жил (по таблице ниже)
  • припой подносим к жалу паяльника
  • греем скрутку, чтобы расплавленный припой затекал в скрутку
  • после затвердевания пайки промываем место пайки спиртом
  • изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как соединять провода в распределительных коробках?

При работе с электропроводкой повсеместно применяются распределительные коробки. Они позволяют экономичнее расходовать электрический кабель, поскольку делают необязательным прокладку отдельного кабеля до каждой розетки и каждого выключателя. Требуется лишь протянуть до нужной комнаты единственный кабель, а затем в распределительной коробке создать необходимые ответвления. Соединения проводов при этом оказываются доступными для ревизии, что делает возможным регулярную проверку состояния контактов.

Распределительные коробки бывают накладными, крепящимися к поверхности стены и встраиваемыми в заранее подготовленное углубление в стене. Материал, как правило — пластик, но также встречаются изделия из стали с антикоррозийным покрытием. В накладных коробках ввод кабеля осуществляется через сальники, препятствующие проникновению внутрь влаги, пыли и насекомых.

Использование распределительных коробок предъявляет высокие требования к надежности соединений проводов внутри них. Поэтому применение простых скруток запрещается. Тем более что имеется немало надежных вариантов соединений, каждый из которых обладает собственными преимуществами и недостатками.

Способы соединения проводов в распределительных коробках

Наиболее распространенными можно считать следующие 4 способа:

  1. Скрутка с последующей пропайкой или сваркой соединяемых проводов.
  2. Опрессовка.
  3. Болтовые соединения.
  4. Клеммные колодки и сжимы.

Выбор того или иного вида соединений определяется типом соединяемых проводов, сечением их жил, из какого металла они выполнены.

Скрутка с пайкой или сваркой

Этот способ лучше всего подходит для соединения медных проводов. Они в равной мере хорошо паяются и поддаются сварке. Пайка пригодна и для многожильных проводов, и для одножильных. Сваркой же соединяют одножильные провода.

Не рекомендуется скручивать вместе провода из меди и алюминия. Качество контакта этих металлов быстро становится неприемлемым. Плюс алюминий плохо поддается пайке и сварке. Также не удастся качественно пропаять скрутку из алюминиевых жил, поэтому для соединения таких проводов следует использовать другие способы. Подробнее об этом написано в этом материале.

Опрессовка проводов

В этом случае применяются специальные гильзы. После опрессовки они образуют плотный контакт с проводами, защищая их от воздействия внешней среды. Необходимым оказывается использование специального обжимного инструмента.

Доступно несколько разновидностей обжимных гильз:

  • гильзы медные (ГМ), лишенные какого-либо покрытия;
  • гильзы медные луженые (ГМЛ), поверхность которых покрыта сплавом олова, предотвращающим окисление и коррозию меди;
  • гильзы алюминиево-медные (ГАМ), используемые для соединения проводов из меди и алюминия;
  • гильзы алюминиевые (GL), используемые для соединения проводов из алюминия;
  • гильзы соединительные изолированные (ГСИ), обладающие слоем ПВХ изоляции поверх луженой трубки.

Болтовые соединения

Для соединения электрических проводов можно использовать подходящий болт с гайкой и несколькими шайбами. Для этого оголенные концы проводов скручивают колечком по диаметру болта. Если нужно соединить провода из разных металлов, то их разделяют шайбами. Получается надежный контакт, но весьма громоздкий. Особенно, если нужно соединить сразу несколько проводов вместе.

Клеммные колодки и сжимы

Эти изделия в последние годы получили большое распространение благодаря удобству монтажа проводки. Нужно лишь оголить кончик провода, вставить его в клеммник и затянуть винт. Еще легче работать с самозажимными изделиями. Внутри них имеется пружина, надежно фиксирующая вставленный в клеммник провод.

Клеммники можно применять для соединения проводов из разных металлов. Но только однопроволочных. Чтобы соединить многопроволочные провода с помощью клеммников следует сперва обжать их концы специальными наконечниками.

При любом способе соединения необходимо периодически выполнять их ревизию, чтобы своевременно заметить следы нагара или оплавления изоляции. Конструкция распределительных коробок позволяет делать это многократно благодаря съемной крышке.

Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

















 Проложенные провода в открытом пространствеПроложенные в трубе или кабель канале
Сеч.МедьАлюминийМедьАлюминий
каб.,ТокW, кВтТокW, кВтТокW, кВтТокW, кВт
мм2А220в380вА220в380вА220в380вА220в380в
0,5112,4
0,75153,3
1,0173,76,4   143,05,3
1,5235,08,7   153,35,7
2,0265,79,8214,67,9194,17,214,03,05,3
2,5306,611,0245,29,1214,67,916,03,56,0
4,0419,015,0327,012,0275,910,021,04,67,9
6,05011,019,0398,514,0347,412,026,05,79,8
10,08017,030,06013,022,05011,019,038,08,314,0
16,010022,038,07516,028,08017,030,055,012,020,0
25,014030,053,010523,039,010022,038,065,014,024,0
35,017037,064,013028,049,013529,051,075,016,028,0

* — подробнее в статье «Выбор сечения провода, кабеля».

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.

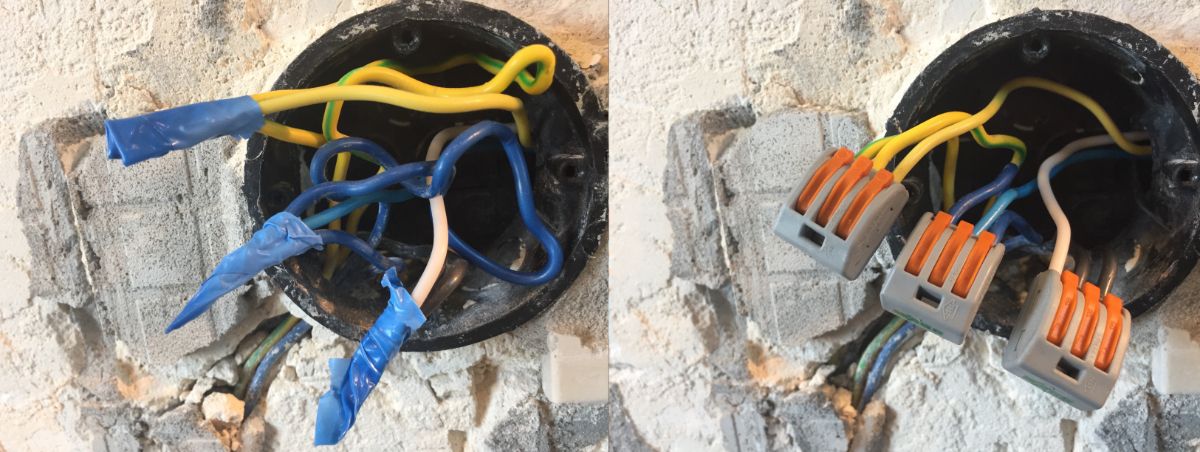

 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Как правильно нарастить, соединить два электрических провода, кабеля.

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях:

  1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается Автомат или выбивает пробки. К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
  2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
  3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет  полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели  простым скручиванием их между собой  и потом заматывают изолентой.



Но так делать не правильно и не надежно— из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно, тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым  ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием  со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам, которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Во влажных местах рекомендуется надежное и долговечное соединение только пайкой (сваркой) и улучшенная изоляция соединений.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.



Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам  жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

  1.  В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
  2.  В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны, не повредите повторно кабель.
  3. После этого разделываете и зачищаете, но на разных расстояниях, так что бы оголенные соединения фазы и нуля не были напротив друг друга.
  4. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.  Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
  5. Натягиваем термоусадку на оголенные участки соединений   и нагреваем ее.
  6.  Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в  местах подключения там, где может попасть раствор внутрь электрических зажимов.
  7. Соблюдая меры предосторожности, замазываем электрические соединения раствором штукатурки и выравниваем стену.

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки.

Как соединить провода под напряжением?

















Подчас возникают такие ситуации, когда требуется соединить провода, находящиеся под напряжением. Делается это достаточно просто, однако всегда нужно соблюдать технику безопасности при работе в таких неблагоприятных условиях.

Как соединить провода в стене

Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.

Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.

Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.

После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.

Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.

При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.

Как соединить провода в щитке

В щитке так же достаточно часто необходимо соединять провода между собой. Делать это зачастую так же необходимо без отключения электропитания. На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:

  • — резиновые перчатки;
  • — отвертка с заизолированной ручкой;
  • — клеммник.

Все это должно быть под рукой.

Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.

С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике. Вся работа занимает считанные минуты.

После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.

Как соединить провода электропроводки

Соединять провода электропроводки можно несколькими способами.

Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.

Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.

После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.

Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.

Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.

Смотрите также:

Как соединить провода на люстре? http://euroelectrica.ru/kak-soedinit-provoda-na-lyustre/.

Интересное по теме: Как правильно соединять электрические провода?

Советы в статье «Как соединить провода?» здесь.

Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.

К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.

Как нарастить или соединить электрический кабель

Перебив электрический провод, можно создать довольно ощутимую бытовую проблему. Поэтому вопрос о его возможном восстановлении становится невероятно актуальным.

В некоторых случаях может появиться и острая необходимость наращивания уже существующего провода.

Чаще всего необходимость наращивать или соединять кабеля возникает в следующих случаях:

  1. При работе с болгаркой вам «удалось» наткнуться на заложенный в стену или пол провод и случайно его перерезать. Как правило, подобная ситуация сопровождается массой искр, возникших в месте повреждения. Установленный в электрическом счетчике автомат тут же выключится или выбьет пробки. Кроме того, все подключенные к данному участку электропроводки розетки тут же окажутся обесточенными, а освещение в квартире пропадет.
  2. Провод, небрежно уложенный мастерами в монтажной коробке или под выключателем, также может обломаться. При этом оставшейся длины для подключения не хватает.
  3. С покупкой нового или перестановкой старого электроприбора появляется необходимость в переносе существующей розетки.

Оптимальным выходом из сложившейся ситуации следует считать полную замену поврежденного участка. При этом заменить придется весь провод, соединяющий распределительную коробку и розетку (выключатель). Проведение такой процедуры очень часто предполагает штробление, а значит, и непременное повреждение большого прилегающего участка стены. Кроме самого провода,скорее всего придется заменить часть плитки, штукатурки или обоев, что далеко не всегда приемлемо.

Содержание статьи

Как соединить электрический кабель

Самым простым решением проблемы некоторые граждане считают примитивное скручивание поврежденных проводов между собой и дальнейшее заматывание их обычной изолентой.

Такой метод является не только неправильным, но и достаточно опасным, поскольку создать надежный контакт таким способом невозможно. Место скрутки со временем обязательно окислиться и будет постоянно нагреваться!

Провести надежное восстановление или наращивание электрических проводов можно и своими силами. Выполняя подобную процедуру, следует помнить, что надежный контакт возможен лишь при соединении проводов из одного металла.

Соединять жилы из алюминия и меди можно только в клемнике, поскольку только в нем провода при подключении не соприкасаются. Во всех других случаях медные и алюминиевые провода контактировать друг с другом не должны. Их нельзя ни скручивать, ни опрессовывать. Иначе в месте своего соприкосновения эти провода начнут окисляться, а электрический контакт пропадет.

Довольно часто для подключения проводов в электрощитах установлены Диф-автоматы или же УЗО, срабатывание которых происходит при появлении в электросети утечки тока. В такой ситуации необходимо качественно заизолировать друг от друга фазу, ноль и заземляющий проводник.

Гарантией качественной изоляции может стать применение специальной термоусадочной трубки. Ее предварительно надевают на провод и размещают в месте соединения после наращивания проводов или соединения их между собой. Для окончательного усаживания такой трубки ее следует нагреть с помощью газовой горелки, специального фена или простой зажигалки. Нагретая трубка сожмется и сможет сделать место соединения герметичным.

Если в помещении, где выполняется соединение проводов, присутствует повышенная влажность, то для создания надежного контакта следует воспользоваться пайкой или сваркой. Изоляцию таких соединений следует выполнять не менее качественно.

Если электрические кабели, использующиеся для подключения электроплиты, имеют сечение 4 или 6 кв. мм, то соединять их следует только пайкой.

Один или даже несколько проводов могут обломаться и в монтажной коробке, усложнив тем самым установку розетки и выключателя. Если длина оставшихся кончиков составляет хотя бы 1.5 сантиметра, то для их наращивания лучше всего воспользоваться клемником (на нижней картинке слева). Оба провода нужно качественно зачистить, а вставлять их в клемник и закручивать отверткой необходимо по одному.

Может оказаться, что длины провода не хватает. В этом случае участок до коробки необходимо разбить для наращивания доподрозетника нового участка кабеля. Соединение проводов выполняется также, как и при восстановлении поврежденного кабеля.

Для сварки жил между собой лучше всего воспользоваться специальным аппаратом заводского изготовления.

Если жилы кабеля окрашены в разный цвет, то соединять следует только жилы одного цвета. Это значительно упростит процедуру подключения заземляющего проводника к розетке.

Инструкция по восстановлению или наращиванию кабеля

Для того чтобы восстановить целостность перебитого или перерезанного электрического кабеля, необходимо точно следовать приведенной ниже инструкции:

  1. Во всех панельных домах электропроводка проложена внутри труб, поэтому дополнительное штробление не потребуется. Поврежденный кабель следует вытянуть из канала и заменить его новым от розетки до распаячнойкоробки.
  2. Иногда, для того чтобы надежно разместить заизолированное соединение кабелей, следует на 15 сантиметров в обе стороны разбить участок стены вдоль кабеля. Глубину разбития при этом следует брать с запасом. Выполнять эту процедуру необходимо аккуратно. Иначе можно повторно повредить кабель.
  3. Кабель нужно разделать, а его концы зачистить. Делать это нужно на разных расстояниях, чтобы места оголенных соединений нуля и фазы не располагались напротив друг друга.
  4. Берем провода такого же металла и того же сечения, что и на поврежденном участке. Одеваем на них кембрики или жетермоусадочные трубки. Провода между собой следует соединять сваркой, гильзами с последующей пайкой или самозажимными клемниками.
  5. На оголенные участки соединений необходимо натянутьтермоусадочную трубку и нагреть ее.
  6. Если термоусадочная трубка не применяется, то провода по-отдельности следует перемотать качественной изолентой. Хотя электроизоляционные свойства самозажимныхклемников довольно высокие, дополнительно обмотать их изолентой все-таки не помешает. Это правило касается тех мест, где внутрь зажимов может попасть раствор.
  7. Участок стены, где расположены электрические соединения, необходимо замазать раствором штукатурки и выровнять.

При соединении электрических кабелей нужно отдавать предпочтение именно пайке. Этот способ прост, надежен и недорог. Качественную изоляцию при этом обеспечит использование термоусадочных трубок.



Понравилась статья? Поделиться с друзьями:

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Сжимы

Рекомендуют все нормативы

Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.

Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.

Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.

СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания. Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.

Wire — Официальная Terraria Wiki

Провод

Разные цвета проводов используются для построения независимых перекрывающихся цепей. Их устанавливают с помощью гаечных ключей разного цвета.

Провода, соединяющие таймеры со статуями слизи, погруженными в лаву для сбора геля.

Провод — уникальное изделие, используемое для соединения механизмов. Обычно механизм подключается к запускающему элементу, например, нажимной пластине, таймеру, переключателю или рычагу.Провода укладываются с помощью гаечных ключей и извлекаются с помощью кусачки, которые можно получить только у механика. Провода, помещаемые с помощью гаечных ключей разного цвета, будут разных цветов, что позволяет независимым путям проводов перекрываться, не мешая друг другу.

Саму проволоку

можно купить у Механика по 5 штук за штуку, но ее также можно получить из естественных механизмов, которые редко встречаются в Подземелье, а также часто в Ловушках Подземелья и Храма Джунглей и Цепных Фонарях / Переключателях.

Провода занимают свой собственный выделенный слой при размещении и поэтому могут занимать то же пространство плитки, что и Мебель, Стены, Блоки и даже глубокие лужи лавы вместе с любым другим объектом. Провода можно размещать в воздухе без поддержки. Взрывы не действуют на размещенные провода.

По умолчанию размещенные провода невидимы, если игрок не держит в руке связанный с механизмом предмет (например, нажимную пластину, гаечный ключ или даже стопку самой проволоки). Однако, если у игрока есть Механическая линза (или, как правило, ее апгрейд The ​​Grand Design), он может не только видеть провода по своему желанию, но и контролировать видимость отдельных цветов проводов.

С гаечными ключами и кусачками проволока игрок может укладывать и отрезать проволоку примерно на 25 плиток по горизонтали и вертикали. С помощью The Grand Design игрок может размещать или разрезать провод в любом месте видимого экрана.

Провода считаются «подключенными» к триггерам и механизмам, когда они помещаются в то же пространство тайла, что и эти элементы (когда они кажутся «касающимися»). Исключением являются статуи, которые считаются подключенными к любым проводам в их пространстве плитки 2×3, даже если некоторые статуи, кажется, не достигают высоты в 3 плитки (см. Соседнее изображение).

Проволока считается «боеприпасом» для гаечных ключей и поэтому может быть помещена в ячейки для боеприпасов в инвентаре игрока.

Ремесло []

Используется в []

Достижение

[]

Инженер «Вы разместили 100 проводов!»

См. Также []

История []

  • Desktop 1.4.0.1: добавлены сундуки с ловушками для гольфа, пауков, травм, песчаника, бамбука, туманностей, Солнца, звездной пыли и Вихря.
  • Рабочий стол 1.2:
    • Лимит стека увеличен с 250 до 999.
    • Предельная длина провода увеличена с 1000 до 2000.
    • Проволока разного цвета может быть размещена с помощью гаечных ключей разного цвета.
  • Консоль 1.08:
    • Ограничение длины провода удалено.
    • Выпавшие провода теперь складываются друг в друга.
    • Рычаги теперь могут питать несколько проводов.

Как подключить розетку

Это гостевой пост Итана Хагана из One Project Closer.Ознакомьтесь с некоторыми из его других мужских работ, например, «Как установить туалет».

Умение подключать розетку — отличный навык в вашем репертуаре, и после освоения вы сможете заменить старые или поврежденные розетки за считанные минуты. Чтобы помочь вам узнать, чего ожидать, я создал настольное руководство с изображениями, показывающими, как правильно подключить розетку.

На этой настольной демонстрации показано, как подключить типичную электрическую розетку типа . Это означает, что я делаю некоторые предположения, и если вы обнаружите, что проводка в вашем доме выглядит иначе, это не значит, что она была сделана неправильно.Фактически, существует множество возможных вариантов, включая другую схему усилителя, розетку усилителя, калибр проводов, количество проводов и многое другое. С учетом сказанного, то, что я представил ниже, является очень распространенным сценарием, и это отличное место для начала.

Нормы и разрешения

Очевидно, что демонстрация на столе не требует разрешений на вытаскивание. Однако местный кодекс часто требует разрешения для новых или расширенных цепей, и иногда только лицензированные мастера-электрики могут получить разрешения.В некоторых округах домовладельцы могут пройти стандартный тест и получить разрешения на почти всех, кто работает в своем собственном доме. Посетите веб-сайт лицензирования и разрешений правительства вашего округа или штата, чтобы узнать подробности для вашего региона. Большинство юрисдикций следуют некоторым вариантам Национального электрического кодекса (NEC), и вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт Национальной ассоциации противопожарной защиты (NFPA).

Инструменты и материалы

Большинство электрических проектов можно выполнить с помощью нескольких ручных инструментов.Для этой демонстрации я взял:

  • Отвертка
  • Плоскогубцы
  • Универсальный нож
  • Игольчатые плоскогубцы
  • Устройства для зачистки проводов (многие устройства для зачистки проводов имеют петли, что исключает необходимость в плоскогубцах)
  • Напряжение тестер (не показан на изображении)
  • Розетка на 15 А
  • 14/2 провод
  • Электрический шкаф
  • Проволочная гайка

Все необходимые инструменты и материалы можно найти в местном центре DIY.Розетка на 15 ампер, подобная показанной здесь, стоит всего около 0,60 доллара, а вы можете купить 100 футов 14/2 Romex за 35 долларов! Если вы планируете крупный проект, приобретите «комплекты для подрядчиков» и не упустите купон Home Depot по еще более выгодным ценам.

Шаг 1: Выключите прерыватель

Если розетка, с которой вы работаете, уже подключена к панели прерывателя, выключите соответствующий прерыватель и дважды проверьте, что он выключен с помощью тестера напряжения или даже лампа (которая, как вы знаете, работает).Выключив соответствующий прерыватель и дважды проверив с помощью вольтметра, снимите лицевую панель. Вы увидите винты вверху и внизу розетки, и после их удаления розетку можно будет вытащить из коробки. Если у проводов достаточно лишней длины, их можно просто разрезать и заново зачистить. Если проводов для работы мало, их необходимо отсоединить, вытащив винтовой зажим или нажав на паз для освобождения, чтобы разъединить обратное соединение.

Новые рабочие электрические коробки будут прибиты к стойке, а переделанные электрические коробки (например, изображенные ниже) будут прикреплены к гипсокартону.Коробка будет иметь как минимум один кабель (пучок проводов), входящий через заднюю часть. На этой демонстрации показан 2-проводной провод, что означает, что каждый кабель содержит один черный и один белый провод, а также провод заземления.

Шаг 2: Соединительные провода заземления

Если вы заменяете существующую розетку, велика вероятность, что вы можете пропустить этот шаг, потому что вы можете повторно использовать существующее соединение. Однако, если какой-либо из проводов порезан или поврежден, их следует обрезать и переделать.

Поскольку в этой коробке два заземляющих провода, а в розетке только одна клемма заземления, нам нужно соединить заземляющие провода вместе с косичкой. Не делайте ошибку, просто выстраивая провода и накручивая гайку для проводов! Это соединение обязательно выйдет из строя. Вот как это сделать:

Согните один из заземляющих проводов обратно на себя.

Обрежьте другой провод заземления до такой же длины.

Используйте линейные плоскогубцы, чтобы плотно скрутить провода.

Далее отрезаем концы.

Наконец, закрутите гайку для проволоки на стыке. Убедитесь, что размер проволочной гайки соответствует размеру.

Шаг 3. Зачистите и подключите нейтральные провода

На задней панели большинства розеток имеется индикатор для снятия изоляции для удобства использования. Измерительный прибор определяет, сколько оголенных проводов должно быть обнажено после снятия изоляции. Достаточно просто обернуть клеммный винт или сделать надежное соединение с помощью возвратного соединения.

Выровняйте белые (нулевые) провода и отрежьте их одинаковой длины.Затем снимите изоляцию с помощью приспособлений для зачистки проводов.

С помощью плоскогубцев или петлеобразователя скрутите оголенный провод полукругом.

Оберните нейтральный провод вокруг серебряных винтов по часовой стрелке (в том же направлении, в котором вращаются винты) и затяните винты.

Шаг 4: Подсоедините провод заземления

Оберните провод заземления вокруг зеленого винта заземления и затяните винт.

Шаг 5: Повторите для горячих проводов

Повторите тот же процесс резки, снятия изоляции и прикрепления горячих проводов к золотым винтам.

Шаг 6: Закрепите розетку на коробке

Осторожно протяните все провода в коробку и прикрепите розетку двумя винтами.

Шаг 7: Установите лицевую панель

Наконец, установите лицевую панель.

На этом этапе вы можете снова включить выключатель и проверить розетку.

______________________________

Итан Хэган владеет и управляет веб-сайтом по благоустройству дома под названием One Project Closer. В One Project Closer вы узнаете, как решать проекты, опираясь на экспертные знания профессиональных подрядчиков.Ознакомьтесь с инструкциями по усовершенствованию дома OPC (так называемые Pro-Follows) и следите за ними на Facebook.

Трассировка 3-проводных цепей | JLC Онлайн

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы находим провод 10/3, используемый в цепях на 110 вольт с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытащить и поменять?

А. Рекс Колдуэлл отвечает: Приемлемость такой схемы подключения зависит от того, куда ведет провод.

Частично переключаемая розетка. Трехжильный провод имеет две точки — черный и красный — и белую нейтраль. Хотя обычно трехпроводной провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки отломайте язычок на латунной стороне розетки.Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; не имеет значения, какой провод на каком винте. Нейтральная сторона емкости остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. Иллюстрацию ниже). Черный или красный могут перейти на постоянно горячее питание, а другой — на настенный выключатель, создавая переключаемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но для нее не требуется толстый провод 10-го калибра.

Чтобы подключить частично переключаемую розетку (вверху), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — переключена. И верхняя, и нижняя части имеют одинаковую нейтраль.

Если вы обнаружите, что красный провод и черный провод от одного и того же трехжильного кабеля входят в панель, а затем идут к отдельным однополюсным выключателям, вам необходимо проверить установку.Этот сценарий не является автоматически неправильным, но на всякий случай предполагал, что это было так, пока я не отследил проводку от панели. Это может быть один из нескольких вариантов, но обычно это многопроволочная цепь или цепь 220 В.

Многопроволочные схемы. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный может питать линию розеток, а красный — линию утопленных светильников в той же области.Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод пропускает только несимметричный ток, что приводит к меньшему падению напряжения и потерям мощности, чем это было бы в двух двухпроводных схемах. В этой ситуации черный и красный должны быть подключены к противоположным фазам на панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводный Romex может использоваться для питания двух отдельных цепей с общей нейтралью.Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя в некоторых случаях многопроводные ответвленные цепи разрешены правилами, автор не рекомендует их для жилой проводки.

Такой тип разводки называется многопроволочной ответвленной цепью. Хотя это распространено во многих областях, я не рекомендую его. Эта система регулируется определенными правилами кодекса. Многопроволочная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) за один ход выключателя.Следовательно, эти цепи должны быть объединены вместе. Если кто-то из разделит ветви на части, и обе они будут вести к одной и той же фазе на панели, токи нейтрали будут сложены. Такая перегрузка могла иметь плачевные результаты. Кроме того, розетки, переключатели и другие устройства в многопроволочных ответвленных цепях всегда должны быть соединены косичками, как показано на иллюстрации выше. Это сделано для того, чтобы нейтраль не была прервана из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение).Из-за этих требований и проблем, связанных с многопроволочными цепями, я советую не использовать их для проводки в жилых помещениях, где домашние мастера могут возиться с ними.

Цепи 220 вольт. Похожая схема (красный и черный к противоположным фазам панели) нередко используется самоделками для питания электрических обогревателей плинтуса или какой-либо другой цепи на 220 вольт. Но мастера-самоделки часто не знают, как использовать двухполюсный выключатель, или не забывают соединять перемычки между ручками выключателя.Это также могло бы объяснить проволоку 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более тяжелый провод. Самоделы часто не знают, что прерыватель защищает проводку.

Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: проследите за проводами. Посмотрите, куда они идут и с чем связаны. Или бросьте выключатели и посмотрите, что не работает. Затем проследите его.



Как подключить выключатель света к стене

Что вам понадобится:

  • Ваш новый выключатель света
  • Совместимая крышка выключателя света
  • Детектор напряжения
  • Отвертка с плоским жалом
  • Кусачки

Необходимое время на подготовку:

5 минут

Общее необходимое время:

30 минут

Сложность:

Средний

Если вы обновляете свой дом новой современной сантехникой, скорее всего, выключатели света есть в вашем списке.Заменив старые выключатели света, вы можете упростить их использование и сделать их более эстетичными — умными выключателями можно даже управлять дистанционно!

Хорошая новость заключается в том, что заменить выключатель света несложно: для этого потребуется всего несколько простых инструментов и немного планирования. В этом руководстве мы сосредоточимся на стандартных однополюсных переключателях света — стандартном двухпозиционном переключателе, который управляет одним светом, и на only , который управляет этим светом. (Все немного сложнее, если два переключателя управляют одним и тем же светом.) Вот что нужно сделать, чтобы подключить выключатель света.

Как и в случае с электричеством, безопасность всегда должна быть вашей заботой номер один. Хотя это относительно простая задача, вам всегда следует проконсультироваться с квалифицированным электриком, если вы не знаете, как действовать, или если возникнут сложности, которые могут случиться во многих случаях в старых домах или домах с плохой проводкой!

Шаг 1. Выключите питание

В коробке автоматического выключателя вашего дома найдите выключатель, к которому подключен выключатель света, с которым вы работаете, и переведите выключатель в положение «выключено».Вы можете убедиться, что питание действительно отключено, щелкнув существующий выключатель света и прикоснувшись к нему детектором напряжения.

Если провода больше не находятся под напряжением, датчик напряжения не должен издавать звуковой сигнал. Если это так, возможно, вы отключили не тот выключатель — попробуйте другой выключатель, пока не найдете нужный.

Шаг 2: Снимите крышку

Панель, закрывающая выключатель света, обычно крепится двумя винтами. Снимите оба и снимите панель. Если она была окрашена, возможно, вам придется обрезать краску по краю панели, чтобы она снялась.

Простой однополюсный переключатель (слева) обычно имеет три винтовых зажима: два для нагрузки и один для заземления. Более сложный двухполюсный или трехпозиционный переключатель (справа) обычно имеет четыре винтовых зажима: одну нагрузку, два бегунка и одну землю. Если вы не знаете, как действовать, всегда консультируйтесь с электриком.

Шаг 3: Снимите старый выключатель света

Сам выключатель света крепится еще двумя винтами, по одному над и под выключателем. Отвинтите их и осторожно потяните выключатель, пока он не свисает с незакрепленных проводов.

Шаг 4: Отметьте, где подключены провода

Чтобы правильно подсоединить провода нового выключателя света, вы должны уметь их идентифицировать. В большинстве выключателей освещения будет три соединения: два для цепи под напряжением и заземление. Заземление будет проводом без покрытия, а цепь под напряжением — двумя проводами, покрытыми черным экраном. Черный цвет указывает на то, что это токоведущая часть цепи, которая передает питание на розетку.

Если имеется более трех проводов или они разного цвета, то, вероятно, вы смотрите на диммер или двухполюсный переключатель.Эти настройки немного сложнее, и вам нужно будет найти подходящее руководство для этой конкретной задачи.

Шаг 5: Отсоедините старый выключатель света

Предполагая, что у вас однополюсная проводка, продолжите, ослабив провода от старого переключателя, удалив винты, удерживающие их на месте. Вытяните провода, затем повторяйте, пока все провода не отсоединятся.

Шаг 6: Подключите новый выключатель света

Ослабьте винтовые клеммы на новом выключателе света, открутив их.Начиная с неизолированного кабеля заземления, вставьте каждый провод в тот же разъем, к которому он был подключен на старом переключателе. На большинстве новых коммутаторов вы вставляете провод в отверстие за винтом — проверьте документацию, прилагаемую к коммутатору, если вы не уверены. Затяните винт, фиксируя кабель на месте, и осторожно потяните за провод, чтобы убедиться, что он надежно закреплен.

С двумя проводами под напряжением вы сможете протолкнуть провод до тех пор, пока оголенный конец провода не войдет в клемму.Если оголенный конец кабеля слишком длинный, используйте кусачки, чтобы обрезать конец до нужной длины. Это гарантирует, что оголенные провода не будут открыты, поэтому они не будут касаться друг друга (или чего-то еще) и закоротить переключатель при их повторной установке.

Шаг 7: Установите выключатель света на место

Вставьте провода обратно в коробку и с помощью двух винтов на коммутаторе закрепите его на месте.

Шаг 8: Проверьте выключатель света

Переустановите прерыватель цепи, чтобы восстановить подачу питания на выключатель света.Если автоматический выключатель сразу же сработает, вернитесь к выключателю, убедитесь, что питание отключено, и проверьте правильность подключения всех проводов.

Если автоматический выключатель не срабатывает, вернитесь к выключателю света и включите его. Если свет работает, значит, вы это сделали!

Шаг 9: Установите крышку на место

Убедившись, что ваша работа прошла успешно, вы можете установить новую крышку, вставив ее на место и затянув два винта, которыми панель крепится к переключателю света.Поздравляю — теперь вы хорошо разбираетесь в изящном искусстве установки выключателя света.

Как подключиться к существующему электрическому проводу — Electric Hut

Знание того, как правильно подключить к существующему электрическому проводу , чтобы добавить прибор, является чрезвычайно важным навыком для электрика, подрядчика или домовладельца. Нередко возникает задача расширения существующей цепи, чтобы добавить дополнительную розетку, свет или что-то еще. Такая схема требует, чтобы вы подключились к существующей системе проводки, чтобы получить питание там, где вам нужно.Хотя сам процесс сварки прост, существует множество способов, которые применимы только в определенных ситуациях.

В этой статье мы обсудим ситуации, в которых вам может понадобиться соединить проводку, как это делается в различных ситуациях, и, наконец, я расскажу о некоторых реальных жизненных ситуациях, которые я видел за многие годы.

В большинстве случаев вы всегда должны делать все возможное, чтобы подключиться к какой-либо клеммной колодке. Эти полоски могут быть на вашей главной панели, в распределительной коробке или, возможно, на одном выводе внутри вашей розетки.Тем не менее, подключение к существующему кабелю по-прежнему допустимо, если это сделано правильно и соответствует местным нормам.

Вот несколько примеров ситуаций, в которых электрик должен был знать, как подключиться к существующему проводу.

В большинстве упомянутых выше устройств используется клеммное соединение, которое крепится на винт. Типичная бытовая розетка будет иметь 3 клеммы: одну для нейтрали, одну для фазы и одну для земли. Если ваша цель состоит в том, чтобы подключиться к одному из этих проводов, лучший способ — это подключить второй провод к клемме .Имейте в виду, что клемма должна быть рассчитана на такую ​​обмотку и выдерживать провода. Я видел много розеток с 5 проводами, подключенными к одиночным клеммам, которые вот-вот отвалятся. Не перегружайте терминалы.

Вы также можете приобрести так называемый «терминал расширения». По сути, это полоса или блок, позволяющий проложить туда несколько кабелей. Благодаря использованию винтового или подпружиненного механизма такой терминал обеспечит надлежащее подключение ко всем вашим устройствам.

Клеммы следует размещать в изолированном корпусе , и это, безусловно, самый безопасный метод подключения к существующей схеме. Кроме того, они обеспечивают удобные точки соприкосновения для устранения неисправностей и их легко расширять по мере необходимости в будущем.

Один из самых популярных способов установки нового кабеля на существующий — использование гаек для проводов или соединителей. Они представляют собой безопасный способ подключения к существующему кабелю и обеспечения изолированного соединения между несколькими проводами.

Чтобы вставить разъем в существующий провод, просто перережьте кабель в том месте, где он должен быть сращен. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить. Наденьте проволочную гайку подходящего размера на три кабеля. Закрутите проволочную гайку на место и убедитесь, что провода не выходят.

Такое использование соединителей проводов обычно используется в домашних условиях. Хотя это упрощает установку, не всегда легко воткнуть измерительный провод в разъем, чтобы считывать напряжение.При этом я видел много таких и в коммерческих приложениях.

Как и в случае с клеммными колодками, важно правильно использовать подручные инструменты. Вы же не хотите перегружать гайку провода, помещая внутрь более 3 кабелей. Кроме того, вы должны прочитать все инструкции на упаковке , чтобы убедиться, что вы используете гайку правильного размера. Самая большая ошибка неопытных людей состоит в том, что они полагают, что все они одинаковы, и кладут слишком большую гайку на набор кабелей.В большинстве случаев провода выпадают вскоре после установки.

Вы должны всегда иметь кожух вокруг проводки, которая была сращена . В то время это может показаться неочевидным, но соединение может сломаться, вступить в контакт с внешней средой или перегреться. Вы, безусловно, хотите сделать все возможное, чтобы защитить любую оголенную проводку внутри распределительной коробки.

Распределительная коробка выглядит точно так же, как в бытовой розетке. Он имеет несколько точек входа и может содержать клеммную колодку или набор гаек для необходимых соединений.Распределительную коробку следует закрепить на месте с помощью болтов или винтов. Снимите необходимые крышки, которые блокируют точки входа, и вставьте все кабели. Опытный электрик с помощью набора кабельных вводов установит кабелепровод или кабельную разводку, ведущую к распределительной коробке. Это дополнительно защитит кабели и снизит риск повреждения проводки.

Редко можно встретить специальную распределительную коробку в домашних условиях . Обычно вы подключаетесь к проводке внутри одной из существующих распределительных коробок, используемых для освещения, розеток или других устройств.Однако в обрабатывающей промышленности эти распределительные коробки довольно распространены. Не всегда легко вывести кабели от источника, что делает распределительные коробки чрезвычайно удобными. Однако в этом случае необходимо соблюдать дополнительные правила в отношении того, как прокладывать и подключать кабелепровод.

Я рассказал о некоторых передовых методах подключения дополнительного кабеля к существующей системе. А теперь давайте поговорим о некоторых способах, которых я бы рекомендовал вам по возможности избегать.

Процесс подключения нового провода к существующему может быть загадкой для некоторых электриков.При этом это довольно просто, если соблюдаются надлежащие процедуры и инструкции. У вас есть вариант с использованием клеммных колодок или проволочных гаек, установленных внутри правильно установленной распределительной коробки .

К какому оборудованию приходилось подключаться? Как ты сделал это?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
