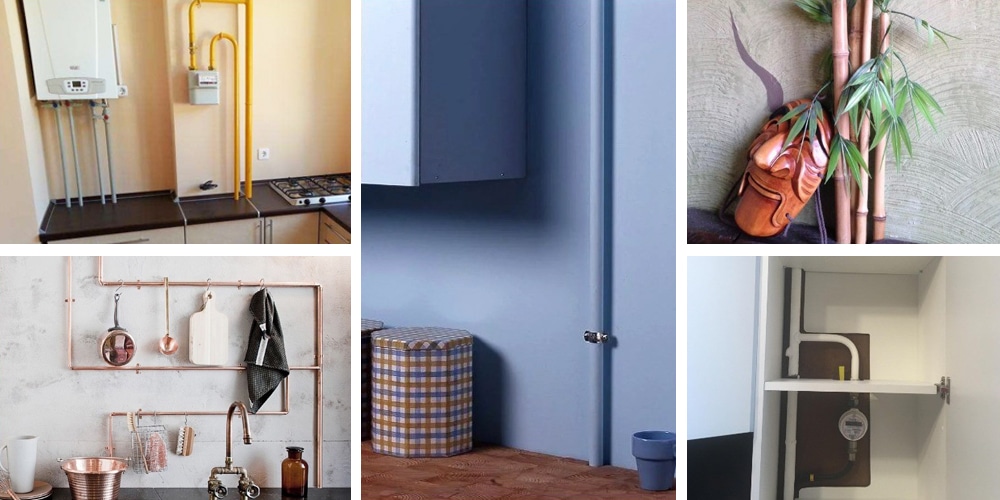

Как спрятать газовую трубу на кухне – рассмотрим варианты

На чтение 8 мин. Просмотров 2.1k. Обновлено 7 января, 2021

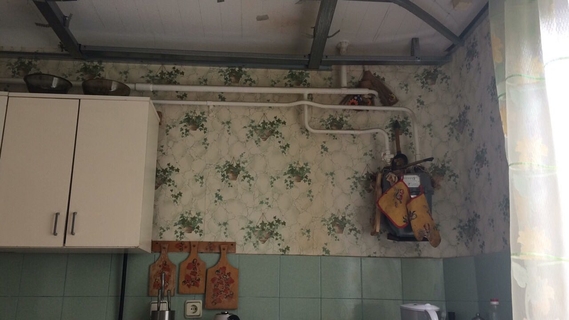

Многие современные кухни обладают серьезным недостатком – они характеризуются слишком открытыми и хорошо видимыми газовыми трубами на кухне или в коридоре.

Подобное дополнение кухонного интерьера сложно скрыть или замаскировать. Если водопровод согласно техническим нормам хозяева квартиры могут спрятать, то газовый трубопровод должен всегда оставаться доступным.

Именно тому, как легко, красиво и главное, безопасно спрятать газовую трубу на кухне, посвящена эта статья.

Что гласят нормы о маскировке газовых трубопроводов

Многие, без сомнения видели всевозможные ухищрения на которые идут соседи, родственники и знакомые при ремонте, чтобы спрятать трубы для газа. Еще больше способов предлагает интернет. Однако немногие методы могут подойти к вашему дизайну. При этом отдельные способы декорирования вообще запрещено применять внутри жилых помещений.

Например, запрещается самостоятельно укорачивать, обрезать, менять положение и транспортировать кухонное газовое оборудование. Для осуществления подобных действий обязательно необходимо разрешение газовой службы, а работы по демонтажу и переносу систем должны выполнять профессионалы.

Невыполнение этого правила грозит хозяевам кухни немалыми неприятностями при обнаружении нарушения. В лучшем случае, их обяжут выплатить штраф за самоуправство, после чего заставят устранить нарушения, в худшем, из-за некачественного выполнения работ есть вероятность утечки газа, которая может повлечь за собой взрыв и гибель жильцов.

Так можно ли спрятать газовую трубу на кухне самостоятельно? Разумеется возможно, но многие из собственников отказываются от кардинальных вариантов, предпочитая спрятать трубопровод различными способами.

Среди разных решений для закрытия нежелательных выступов не стоит забывать о строительных нормах и правилах, содержащих ряд запретов. Например, категорически запрещается:

• прятать газовые трубы в любых шахтах;
• укрывать неснимаемым коробом;
• монтировать в стену, сокращая доступность.

Можно сформулировать основные требования, позволяющие гарантировать безопасность и одновременно преобразить пространство.

1. Во-первых, пространство не должно становиться полностью закрытым, чтобы предотвратить критическую концентрацию природного газа при его возможной утечке.
2. Во-вторых, если объект закрывается, то к нему всегда необходим свободный доступ при появлении специфического запаха и для проверки состояния системы.
3. В-третьих, опасно использовать при сокрытии повреждающие материал.

Выбираем метод как лучше спрятать трубопровод

Прежде чем выбрать метод решения вопроса, как спрятать трубу на кухне необходимо обратить внимание на ряд условий:

• где расположена кухня;
• её дизайн;
• размер кухни;
• ресурсы для скрытия.

Проанализировав соотношение этих характеристик, вы с легкостью поймете, какой из описанных ниже алгоритмов подойдет для вашей кухни.

Возведение гипсокартонного короба чтобы спрятать трубу для газа

Заинтересовавшись, чем закрыть газовую трубу на кухне, скорее всего, вы услышите совет – заделай ее гипсокартонным коробом. Действительно гипсокартон обладает рядом существенных преимуществ: имеет относительно небольшую цену, прост в установке и использовании, возводимый короб возможен любой формы и размера (как для вертикальной, так и для горизонтальной трубы), не требует особых навыков и инструментов при установке.

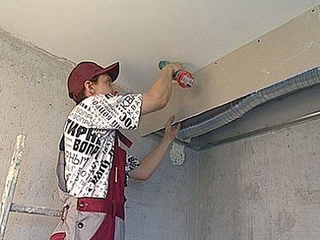

Возведение короба из гипсокартона на кухне является хорошим вариантом закрытия газовой трубы, несложным – с этим может справиться любой человек без посторонней помощи. Ниже приведен подробный ход действий выполнения работ.

1. Закрепить металлические профили. На основании их будет формироваться будущий каркас. Главное, вставлять между профилями вертикальные перекладины, создающие дополнительные ребра жесткости.
2. Разметить на поверхности листа гипсокартона необходимые детали в соответствии с габаритами корпуса, заложив при этом несколько миллиметров для перекрытия одного полотна другим на углах.
3. Вырезанные детали из гипосокартона закрепить на профилях при помощи саморезов и шуруповерта. Главное, утопить головки в поверхность короба, чтобы они не выделялись и не портили законченный декор.
4. Помимо крепления листов гипсокартона на углах внахлест рекомендуется на стыках применять стыковочную ленту, придающую конструкции эффект однородности и целостности.
5. После завершения монтажных работ следует перейти к завершающему этапу декорирования, зашпаклевать плоскость короба, особое внимание уделить стыкам и углублениям от шляпок саморезов.
6. Теперь гипсокартонный короб ничем не отличается от обычной стены. Его окрашивают краской под цвет кухонной стены, выкладывают плиткой, оклеивают обоями.
7. Закрытая таким образом труба может включать газовый счетчик, вентиль, доступ к которым обязателен круглосуточно. Поэтому заранее стоит продумать возможность легкого доступа – скажем, небольшая дверца или незаметная съемная панель.

Из последнего пункта вытекают основные недостатки применения для декорирования гипоскартонного короба, которые могут вызвать неприятности с газовой инспекцией.

Во-первых, прямое несоблюдение требований техники безопасности. Из-за полного изолирования аварийная служба не сможет оперативно добраться до источника утечки газа на кухне, что грозит большими неприятностями.

Во-вторых, наличие дверцы или окошка сохраняет эту сложность. Третьей проблемой является чрезмерная массивность гипсокартонного короба, «съедающего» пространство небольшой кухни.

подсветка на стену в коробе из гипсокартона. Один из способов монтажа.

Watch this video on YouTube

Кухонная мебель для декорирования газового оборудования

Отличным вариантом, как закрыть газовую трубу на кухне, является использование гарнитуров чтобы спрятать неудачные, портящие интерьер элементы. Этот ход в значительной степени лишен недостатков, которыми обладает гипсокартонный короб, ввиду большей открытости, легкого контроля коммуникаций, соответствия технике безопасности.

Важнейшим плюсом этого способа декорирования является универсальность: верхние навесные элементы позволят спрятать от посторонних взоров горизонтальные трубы, удобные кухонные шкафы – пеналы скроют собой вертикальную, идущую от соседей.

Современные методы изготовления кухонных гарнитуров по эскизам, требованиям хозяина квартиры дают еще больший простор для фантазии и идей, как закрыть газовую трубу на кухне.

Для уменьшения пространства, которое бы «съедалось», у изготавливаемых шкафов могут отсутствовать задние стенки, где у стены будет находиться газовый трубопровод. Иным выходом являются специальные вырезы на стенках под проходящие вдоль кухонных стен коммуникации.

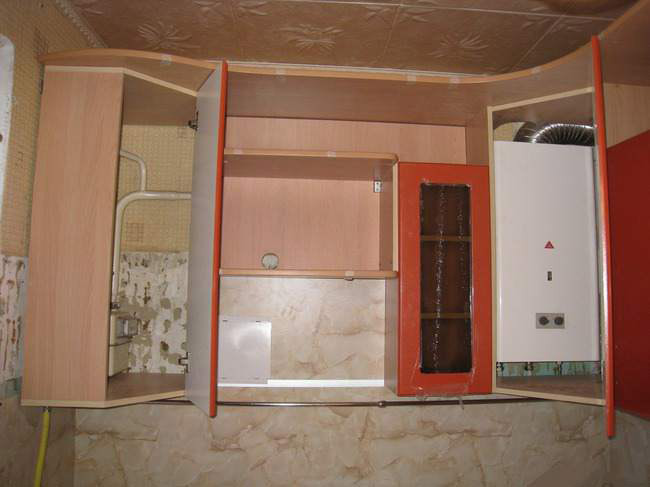

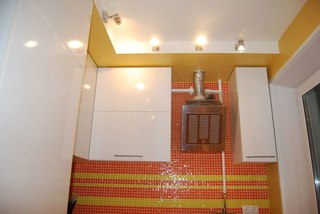

Если на кухне у вас есть газовая колонка, то она также легко может закрываться кухонной мебелью, но это не вполне соответствует правилам техники безопасности, так как в изолированном пространстве последствия утечки газа более серьезные.

В этом случае есть простое решение – сделать шкаф для колонки открытым сверху, выполнить закрывающую дверцу из решетчатого материала, одновременно декорирующего, но в то же время оставляющий негерметизированной.

Рейлинговая система как спрятать трубопровод

Рейлинговая система – удобный, необычайно функциональный способ закрытия газовых труб на кухне. Некогда раздражающее и крадущее свободное место сооружение теперь приносит хозяйке дополнительную пользу.

В такой многофункциональный элемент можно трансформировать любую горизонтальную трубу, если она проходит относительно близко от основного места готовки. Для реализации этого способа декорирования необходимо тщательно зачистить поверхность, после чего нанести бронзовую или серебристую краску, придающую ей блестящей вид.

Когда верхний слой подсохнет, на цилиндре размещают элегантные крючочки для кухонных принадлежностей. Не стоит слишком сильно перегружать основу тяжелыми кастрюлями и сковородами.

Как задекорировать газовую трубу на кухне

Предыдущие способы несли за собой достаточно значительные финансовые и трудовые вложения. Если вы не хотите делать серьезный ремонт на кухне, то нежелательную трубу можно спрятать за специфическим декором.

Некоторые используют эти поверхности для размещения различных магнитиков. Способ этот не встречает одобрения у ремонтных служб, а особенно у мастеров, проводящих осмотры, ведь доступ к трубе тем или иным образом затруднен. Ниже – несколько несложных и бюджетных подходов декорирования газовых магистралей на кухне.

Покраска или роспись

Регулярная покраска кухонного газопровода важна не только для красоты кухонного дизайна, но также для безопасности хозяев, а также сохранности металла. Если есть возможность объединить приятное с полезным, то надо пользоваться именно этим способом.

Наилучшим способом декорирования является покраска в цвет кухонной стены. Сливаясь с окружающей обстановкой магистраль уже не привлекает к себе внимания, становясь органичной частью интерьера.

Для декорирования применяют любую подходящую к дизайну кухни краску. Важно следовать общими правилами при покраске газовых труб:

• перед началом покраски прекратить подачу газа на обрабатываемый участок;
• постараться максимально качественно удалить старую краску пред новой покраской;
• загрунтовать рабочую основу под покраску;
• покрыть выбранным декоративным покрытием.

Хорошо выполненная покраска может максимально отвести внимание от нежелательной конструкции. Зачастую вместо закрытия недостатка от всеобщего взора выбирают, наоборот, подчеркнуть его.

На такое и нацелены различные способы кухонной росписи. Выбор способа полностью зависит от дизайна. Можно выполнить покраску трубы в орнамент плитки кухонного фартука либо схожим с обоями способом.

Заключение – какой вариант выбрать?

После описания способов, как спрятать газовую трубу, по-прежнему остается безответным вопрос, какой из них лучше выбрать.

Не стоит применять способы декорирования, угрожающие жизни, здоровью людей. При этом, если кухонные трубы будут закрываться гипсокартоном, то при разумном, аккуратном выполнении работ вероятность опасных ситуаций будет сведена к минимуму.

То же относится к применению кухонных шкафов, в которых газовые трубопроводы и колонка будут также закрываться от внешнего взгляда. Варианты с покраской, росписью, рейлингом немного более просты, экономичны, но они оставляют систему на виду, что может кому-то не понравиться.

Часть 2. Как спрятать, скрыть трубы на кухонном фартуке. Мебель Своими руками. #кухнямоеймечты

Watch this video on YouTubeТаким образом, выбор конкретной модели реализации советов по декорированию зависит в первую очередь от предпочтений самих хозяев. После чего уже идет удобство, дизайн кухни и финансовые вопросы.

Как спрятать газовую трубу на кухне: разные способы маскировки

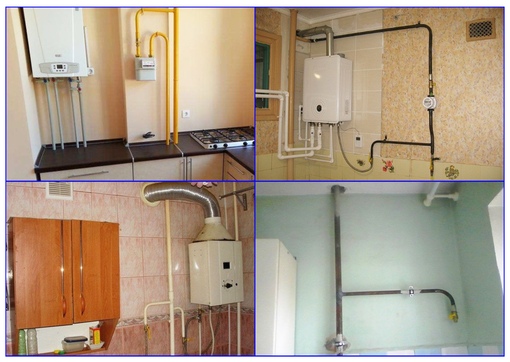

Для одних людей нет ничего необычного в том, что газовая труба открыта для обозрения, другие же, наоборот, всячески пытаются скрыть элементы коммуникации.

В этой статье детально разобрали как спрятать газовую трубу на кухне, чтобы не прибегать к радикальному методу – переносу. Подробно рассмотрели самые популярные способы маскировки, одним из которых является устройство короба, привели интересные идеи, которые несложно реализовать своими силами.

На самом деле вариантов решения этой задачи довольно много, но некоторые из них применять не стоит – они небезопасны. Поэтому в статье мы акцентировали внимание на запрещенных методах маскировки.

Содержание статьи:

Запрещенные приемы для маскировки трубы

Самые популярные методы маскировки помогут не только скрыть непривлекательный элемент, но и раскрыть свою творческую фантазию. Даже стандартная обшивка гипсокартоном может быть расширена оформлением в стиле декупаж.

Вариантов того, как можно спрятать газовый шланг или трубу на кухне достаточно много, но не каждый можно использовать в конкретном случае. К примеру, любые самостоятельные действия по обрезанию и (газового) категорически запрещены. Такие работы может осуществлять только квалифицированный газовщик из службы, обслуживающей этот дом.

Мало того, заранее несогласованная перепланировка газовой магистрали влечет за собой штрафные санкции и вероятнее всего, придется возвращать всю конструкцию на первоначальное месторасположение.

Выполнение серьезных монтажных работ мастером самоучкой без квалификации может повлечь за собой плачевные последствия не только во время работы, но и в период эксплуатации

Согласно правил СНиПа по обустройству газоснабжения, запрещены следующие манипуляции с газовым трубопроводом:

• заводить трубу в систему вентиляции;
• скрывать газовый стояк цельной заглушкой в виде несъемного короба;
• герметичная обшивка;
• утопить в стене.

Придерживаться всех этих правил необходимо, в первую очередь, в целях безопасности. Околотрубная зона должна быть открытой, во избежание скапливания газа при его утечке. Жители квартиры не смогут вовремя узнать о существующей угрозе, если эта зона будет наглухо перекрыта – она не сможет вовремя пропускать специфический запах.

Выходит, что самый подходящий метод маскировки газовой трубы на кухне – применение декоративных вентилируемых щитков, со съемными элементами. Чтобы убедится в правильности технического проекта, предстоит обратиться в газовую службу к мастеру.

Лучшие идеи маскировки труб

Возможно смастерить из декоративных решеток короб для газовой колонки и трубы. Размеры такой конструкции немаленькие, поэтому метод подходит только для кухонь с большой площадью.

Вариант #1 — монтаж съемного вентилируемого короба

При самостоятельном изготовлении короба потребуется подготовить следующие материалы: влагоустойчивый гипсокартон, металлопрофиль, саморезы и ножницы для резки металла.

Этап #1 — выбор конструкции короба

Вариантов каркаса для декоративных решеток или гипсокартона достаточно много, их выбор зависит от планируемых размеров готовой конструкции, а также от возможных дополнительных элементов. В некоторых случаях используют деревянный каркас из реек с сечением 50*25 мм или же 60*27 мм.

Вариант готового металлического каркаса, который в последующем обшивают выбранным материалом. Метод может быть применен как ко всему периметру трубы, так и к отдельной его части

В зависимости от месторасположения трубопровода или газового оборудования возможно смонтировать отдельно стоящий каркас или встроить его в кухонную мебель.

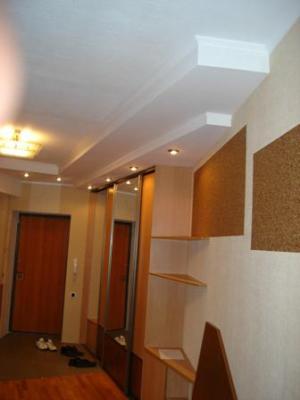

Также можно сделать фальш-стену для маскировки всех неэстетичных элементов газовой конструкции. Искусственная стена может занимать весь кухонный фартук. Ее можно выделить или, наоборот, подстроить под цвет кухонного гарнитура.

Вариант металлического каркаса, встроенного в мебельный кухонный гарнитур, идеально подходят для маскировки газовой колонки и всей системы подачи газа

Этап #2 — изготовление самодельного короба

Короб представляет из себя легкую конструкцию, крепление которой производится на профиль металлического каркаса и направляющие. Отличительной характеристикой такого метода является постоянный доступ к газовому оборудованию.

Работу по монтажу короба разделяют на несколько основных этапов:

1. Расчет габаритов всей конструкции. Ширина короба должна быть достаточной для беспрепятственного доступа в процессе проведения техобслуживания оборудования.
2. Установка профильного каркаса. Металлопрофиль крепят с помощью саморезов строго по вертикали и горизонтали, используя для этого пузырьковый уровень.
3. Замеры готовой конструкции каркаса.
4. Нанесение разметки на гипсокартонные листы, согласно снятым меркам с каркаса.
5. Вырезание заготовок.
6. Обшивка подготовленными листами всех сторон каркаса.

Для фасада короба можно выбрать интересный декоративный элемент, например, установить решетчатую или узорчатую панель.

Резные экраны выполняются и под заказ, декорируются оригинальным орнаментом, как самостоятельно, так и в мастерских. Их целесообразно красить под цвет кухонной мебели, брашировать создавая эффект старины в стиле неовинтаж и прочее.

С помощью вентилируемого короба можно спрятать газовый счетчик, трубу или колонку. Выбор панели фасада может быть самым разнообразным от глухой дверцы, до резного экрана, созданного по индивидуальному эскизу

Вместо гипсокартона обшивку каркаса можно осуществить листами ДСП, МДФ и вагонкой. Как вариант, выполнить глухое устройство короба и дополнить его полочками, которые в последующем можно использовать по назначению.

Также возможно объединение короба для газовой системы и кухонных полок в единую конструкцию.

Этап #3 — декорирование самоделки

Особенно легко создавать декорации на гипсокартонном коробе. Этот материал легко поддается обклеиванию специальной пленкой для декупажа. Выбрав один из популярных стилей этого метода, а их достаточно много, обычный короб может легко превратится в холст для творчества.

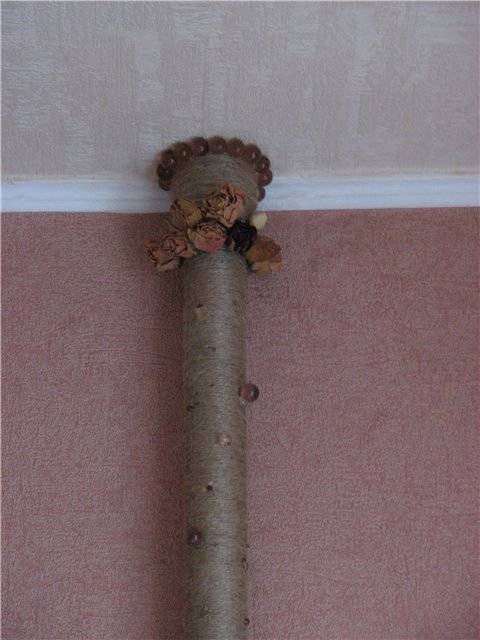

Нанесение интересных декораций может быть в стиле симпл-сити (обклеивание газетами или глянцевыми журналами) или неовинтаж (искусственное состаривание).

В любом случае, суть метода заключается в очистке трубы или подготовке короба, нанесении клея и расположении по периметру салфеток с выбранным рисунком. Далее снова носят слой клея для полной пропитки материала. После высыхания декоративный элемент покрывают лаком.

Декоративные короба из различных материалов также часто применяют для .

Вариант #2 — обустройство шкафчика для труб

Скрыть газовую линию и не нарушить целостную идею интерьера возможно с помощью кухонных навесных шкафов. Если в процессе ремонта планируется замена кухонной мебели, лучше сразу продумать для маскировки газовой колонки, шланга и трубы дополнительный шкафчик.

Обычный навесной шкафчик, благодаря умелым рукам сможет превратится в настоящий арт-объект. Горизонтально размещенная труба потребует установки обычного шкафа, а вертикальная – шкафа типа пенал. Основное требование – конструкция должна быть с вентиляцией.

Создать вентиляцию можно высверливанием отверстий или выбором решетчатого экрана. Газовая колонка, расположенная между двух шкафов может быть скрыта с помощью установки дополнительной фасадной дверцы.

По необходимости в шкафчик под газовое оборудование можно вмонтировать полочку. Ее можно выделить отдельной распашной дверцей или создать общую систему открывания

Рассмотрим, как самостоятельно изготовить шкаф из листов ДСП, шириной 457 мм. Первоочередная задача состоит в вырезке составляющих элементов.

К комплектующим деталям относятся:

• крыша 19*286*438 – 1 шт.;
• боковые стенки 19*286*762 – 2 шт.;
• днище 19*286*438 – 1 шт.;
• полочка (если это предусмотрено в проекте) 19*260*413 – 1 шт.;
• крепежные планки 19*38*419 – 2 шт.;
• стойка 19*38*279 – 2 шт.;
• перекладины для стойки 19*57*381 – 2 шт.;
• дверка 19*387*413 – 1 шт.

Также необходимо подготовить фурнитуру: штифты, гвозди, навесные петли и ручку для двери. Желательно не отходить от общей композиции кухонной мебели и не выделять как-то особо эту зону. Как вариант, газовый шкаф может быть на тон светлее или темнее, в сравнении с остальной кухонной мебелью.

Далее, внутри боковых панелей сверлят люфты под вставку штифтов. В верхней части боковых стенок выбирают зензубелем фальц (10*10 мм) и подгоняют под выступ элемент крыши. На необходимых деталях, где будет проходить газовая труба и шланги, делают разметку с учетом их размеров. После, вырезают под них отверстия.

Сборка шкафа выполняется с помощью гвоздей и клея. В последнюю очередь устанавливают полку и навешивают дверцу. Остается только навесить подготовленную конструкцию на газовую трубу или колонку.

Самодельные шкафчики – это не только практичный способ спрятать газовую трубу. Их используют для , выбрав подходящий вариант конструкции.

Вариант #3 — использование рейлинговой системы

В некоторых домах газовая линия проложена вдоль зоны кухонного фартука. Трубы проходят в пустом промежутке между столешницей и шкафами кухонного гарнитура. В таком случае спрятать газовые коммуникации поможет рейлинговая система.

Эта система представляет из себя металлическую трубчатую конструкцию, проходящую вдоль фартука кухни. На ней находятся крепления в виде крючков, на которые навешиваются полочки и различные кухонные аксессуары.

Горизонтальная рейлинговая система идеально подходит для решения эстетической проблемы, создаваемой проходящей в центре кухонного фартука газовой трубой

Суть этого метода заключается в использовании самой трубы в качестве основного рейлингового элемента. Для этого потребуется почистить трубу до металлического основания, покрыть ее грунтовкой, а затем краской, имитирующей хром. Возможно, для достижения должного хромирующего эффекта потребуется произвести несколько этапов окрашивания.

После высыхания трубы, можно смело воплощать свои идеи в реальность: разместить сушку, полочки со специями, крючки с кухонным инвентарем и т.д.

Вертикальная рейлинговая система позволяет не только эффектно замаскировать систему газоснабжения, но и сэкономить свободное пространство рабочей зоны на кухне

Вертикально расположенная труба также может перевоплотится в рейлинговый элемент. В столешнице делается отверстие под диаметр трубы, ее зачищают, наносят грунт и окрашивают.

Помимо хрома используют краску с эффектом бронзы. В дальнейшим оформление зависит от предпочтений владельца кухни – различные полочки для фруктов, полотенцедержатели и прочее.

Вариант #4 — применение яркой краски

С помощью краски газовую линию можно превратить в объект для воплощения смелых творческих идей. Покрасив трубу в тон стен легко достигается гармоничное восприятие всех элементов интерьера.

Яркий цвет придаст сочности дизайну кухни. Применять его целесообразно только в том случае, если и в других деталях помещения присутствуют подобные цветовые решения.

Для тех, кто предпочитает эко стиль, подойдет вариант имитации ствола березы, а для представителей современного стиля модерн – сегментная декоративная покраска будет наилучшим вариантом.

Вариант обшивки газовых коммуникаций гипсокартоном и покраска короба в цвет интерьера кухни. Красочный дизайн неплохо дополнить элементами искусственных растений

Если в дизайне кухне применялись натуральные материалы, например, камень, будет уместно применить стиль прованс. Для его воспроизведения достаточно будет покрасить трубу в серебряный или золотой цвет и использовать метод браширования, чтобы получить красочно выраженную поверхность натурального материала.

Покраска газовый трубы в этно стиле, выполненная с оригинальным орнаментом, идеально сочетается с элементами искусственного камня рабочей зоны.

Сделать из газовой трубы можно и ствол пальмового дерева поможет толстый шпагат. Веревкой плотно обматывают весь видимый периметр магистрали. Иногда, на веревку крепят искусственные цитрусовые плоды, которые ярко дополняют созданное дерево. Аналогичным способом украшают искусственными вьющимися лианами или цветами.

Вариант #5 — декорирование бамбуковыми панелями

Тематика этно стиля – это легкие и ненавязчивые детали интерьера, выполненные из природных материалов. Создать бамбуковую колонну, скрывающую газовую трубу – это несложный декоративный прием.

Для применения подойдет любой бамбуковый ствол – натуральный или искусственный. Основное правило касается диаметра ствола – он должен превышать объем трубы на 7-10 мм.

Длина бамбукового ствола соответствует высоте комнаты или участка, подлежащего декоративному оформлению. Искусственный материал можно красить и оформлять в любом подходящем стиле

Если был приобретен натуральный ствол дерева, его потребуется разрезать на две ровные части и очистить содержимое изнутри. Для искусственного варианта, материал необходимо только разделить пополам.

Правильная разметка выполняется следующим образом:

• отметить вершину и низ ствола, методом прокладывания нити;
• той же нитью обвернуть трубу так, чтобы ее концы соприкасались;
• сделать разметку.

По размеченным линиям произвести распил дерева. Рекомендуется также проделать несколько люфтов для обеспечения вентиляции.

Дальше процесс не представляет сложностей: трубу оборачивают половинками стебля и скрепляют пластиковыми стяжками для проводов. Крепления закрашивают подходящей по цвету краской.

Вариант #6 — использование подручных средств

Если для декоративных целей использовать материалы с небольшим весом, то при необходимости их легко демонтируют. Есть множество вариантов, выполненных из быстро монтируемых стройматериалов. К примеру, фанера, картонная гильза, пластик, ячеистый или монолитный поликарбонат.

Поликарбонат – это прочный и долговечный стройматериал. С его помощью обустраивают гаражные строения, теплицы и беседки. Нередко применяется он и в домашних условиях, например, для монтажа декоративной заглушки газовой трубы.

С помощью поликарбонатной крышки можно быстро и красиво оформить газовую трубу. Материал можно согнуть или разрезать, придав коробу любую форму: округлую, прямоугольную и др. Для соединения отдельных элементов лучше производить с помощью изображенного на фото профиля

Технология монтажа козырька из сотового поликарбоната состоит в следующем:

1. Зафиксировав окружность трубы, необходимо определить требуемую высоту и ширину заготовок обшивочного материала.
2. Панель поликарбоната разрезают болгаркой вдоль поперечных перегородок, расположенных между слоями материала.
3. На двух линиях сгиба просверливают несколько люфтов с одинаковым шагом.
4. Лист сгибают таким образом, чтобы пазы расположились по углам короба.
5. Каркас для монтажа поликарбоната делают из металлического или деревянного профиля. Его фиксируют на стене дюбелями.
6. С помощью саморезов на прикрепленный профиль устанавливают крышку из поликарбоната.

Таким же образом устанавливается и короб из фанеры или пластиковых панелей. Для обеспечения вентиляции выбирают перфорированные листы фанеры. Согласно требуемым размерам из пиломатериала вырезают две боковины и одну фасадную деталь. Во время раскройки, в месте распила боковых деталей образуются зубчики.

Собирается короб методом захода зубцов боковых панелей в отверстия фасада. С обеих сторон трубы устанавливают распорные уголки, к которым клеится элемент корпуса.

Вопросы по маскировке труб не только на кухне, но и в других помещениях довольно актуальны среди обывателей. Трубы водоснабжения и отопления, радиаторы отопления – все это, также как и газовую трубу, можно задекорировать или спрятать.

О таких приемах мы рассказали в других наших статьях:

Выводы и полезное видео по теме

Видеоролик поясняет, как скрыть трубу на кухонном фартуке:

Даже при сложном расположении коммуникаций на кухне можно газовые трубы спрятать за фальш-стену:

Видео о том, как быстро и без лишних усилий соорудить короб для маскировки труб:

Ознакомившись с представленными методами и особенностями установки различных декоративных элементов, маскирующих газовые коммуникации, можно выбрать вариант, подходящий именно под свою ситуацию. Тем более, что воплотить идею можно даже из подручных материалов. Важным аспектом остается лишь соблюдение правил безопасности с газовым оборудованием.

Вы искусно замаскировали газовую трубу и хотите поделиться своим опытом с другими пользователями? Или только подбираете подходящий вариант для маскировки и хотите уточнить кое-какие нюансы? Задавайте свои вопросы в комментариях к нашей статье, добавляйте фото своей трубы, пишите свои рекомендации по обустройству.

Газовая труба на кухне — 70 фото лучших идей по дизайну

Кухня зачастую является главным местом в доме, где люди проводят большую часть времени – готовят, едят, встречаются и общаются. Именно поэтому при ее ремонте хочется получить идеальный результат, создать уют и комфорт.

Поэтому важно еще на этом этапе продумать всю эргономику пространства. Если сделать достаточное количество розеток не составляет проблем, то имеющиеся на кухне коммуникации в виде различных труб создают ряд проблем при проведении ремонта.

Если водопроводные или канализационные трубы можно перенести, убрать под стяжку или в стену, либо спрятать за шторой в случае трубы отопления, то с газовой трубой в большинстве случаев так поступить не получится.

Газовую трубу по существующим нормам категорически запрещено закрывать «на глухо». К ней должен быть обеспечен свободный доступ, иначе при проверке Вас оштрафуют и заставят сломать закрывающие трубу конструкции.

Самостоятельно укоротить газовую трубу на кухне, перенести ее в другое место нельзя – необходимо согласование и разрешение газовых служб.

А в ряде случаев сделать это просто не возможно, например, если труба проходит практически по всему помещению кухни. Но даже, если все необходимые разрешения на изменения получены, полностью обрезать газовую трубу на кухне все равно не получится.

Напрашивается вопрос, что же делать в этом случае, как поступить, чтобы труба не испортила внешний вид кухни. Не стоит отчаиваться. Вариантов, как спрятать газовую трубу на кухне достаточно много. Причем большинство из них не потребует больших затрат. Рассмотрим основные из них.

Самым простым и дешевым способом скрыть трубу в существующем интерьере является декорирование. Вы можете сделать его сами, либо воспользоваться услугами декоратора. Для декорирования применяются доступные материалы, а результат впечатлит Вас.

Содержимое статьи:

Как задекорировать газовую трубу на кухне?

С помощью краски

Одним из самых простых и недорогих способов является окраска газовой трубы в цвет стен, либо наоборот, в яркий контрастный цвет.

Чтобы результат был идеальным используйте краски, предназначенные для окраски труб, которые помимо эстетической составляющей защищают металлические трубы от коррозии.

С помощью декупажа

Задекорируйте газовую трубу с помощью переноса на нее рисунка или орнамента со специальной пленки, или обычных салфеток, вырезав понравившийся Вам фрагмент (смотри фото газовой трубы на кухне), а затем покройте ее клеем и лаком для сохранности изображения и создания визуального эффекта.

Предварительно не забудьте очистить и обезжирить трубу.

Распишите трубу узорами

Для придания внешнему виду трубы индивидуальности нанесите на нее с помощью трафаретов или схем для точечной росписи узор или орнамент, который можно продолжить на предметах интерьера, мебели, стенах.

Вариантов узоров множество – это и хохлома и экзотические индийские узоры, либо простые геометрические фигуры. Выбор ограничивается только Вашей фантазией и желанием.

Используйте текстиль, шнуры, шпагаты

С помощью веревки или каната обмотайте газовую трубу, предварительно покрыв ее клеем.

Для красоты можно вплести или приклеить различные элементы декора – пластиковые цветы или листья, стразы и бусинки, привезенные с моря ракушки. Данный способ подойдет для интерьера в стиле кантри или экостиле.

Еще одним натуральным материалом является бамбук. Вот как скрыть газовую трубу с помощью него. Подберите бамбуковую палку с внутренним диаметром чуть больше диаметра газовой трубы, разрежьте ее вдоль и оберните газовую трубу. Результат впечатлит Вас.

Используйте газовую трубу или шланг как часть рейлинговой системы

Данный вариант подойдет вам, если газовая труба проходит вдоль всей рабочей поверхности кухни, при этом спрятать ее внутри шкафа или закрыть фальшпанелью невозможно. В этом случае покрасьте трубу краской «под хром».

А над или под ней закрепите рейлинги, на которые будете вешать крючки для кухонной утвари, легкие полки. При этом на саму газовую трубу вешать их запрещено.

Одним из эффективных способов убрать газовую трубу с глаз, чтобы она не портила интерьер – закрыть ее кухонными шкафами.

Существует несколько секретов, как закрыть газовую трубу на кухне с помощью кухонной мебели.

При проектировании кухонного гарнитура необходимо заранее предусмотреть необходимые ниши и прорези под газовую трубу, шкафы, в которых скрыты газовые трубы, не должны иметь задних стенок.

В случае размещения в них газового счетчика – обеспечить достаточное для него место и не перекрывать его полками или кухонной утварью, при размещении газового котла предусмотреть возможность монтажа эффективной вентиляционной системы.

Не пережимать газовую трубу ни сверху, ни снизу, не вешать на нее предметы интерьера. В шкафах, через которые проходит газовая труба, применять глухие двери, так как через прозрачные дверцы труба будет заметна. Главное условие – обеспечение свободного доступа для обслуживания газового оборудования.

Наиболее сложный способ без применения переноса газовой трубы на кухне – скрытие ее с помощью фальшпанелей или декоративного разборного короба. Данный вариант позволяет скрыть элементы газового оборудования, при этом сохранить свободный доступ к нему, как это требует техника безопасности.

Использование гипсокартона

Сделать разборный короб проще всего с помощью гипсокартона, который является наиболее универсальным и удобным в монтаже и последующей отделке материалом.

Принципы работы с ним просты и известны любому мастеру, при желании данные работы можно сделать самостоятельно. Основным моментом является то, что короб не должен выглядеть громоздко, иметь легко демонтируемую или съемную часть для доступа к трубе в любое время.

Вместо гипсокартона для изготовления фальшпанели можно использовать ЛДСП, фанеру или стеновые панели.

Главное помнить – газовое оборудование несет повышенную опасность и применять вышеуказанные способы с осторожностью и с учетом требований доступности к нему.

Фото оформления газовой трубы на кухне

Видео:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как закрыть, разрешенные варианты декорирования, требования, перенос газовой трубы

На чтение 11 мин. Просмотров 2.1k. Опубликовано 21.02.2021
Обновлено 22.02.2021

Коммуникации – водопроводные, газопроводные, канализационные трубы – обычно стараются скрыть. Элементы редко привлекательны с виду и в формировании интерьера не участвуют. Однако маскировать трубы, особенно газовые, можно лишь с соблюдением ряда требований.

Особенности газовых коммуникаций

Важно обеспечить свободный доступ к газовой трубе

Спрятать трубы можно многими способами. Однако выбор сильно ограничивает назначение коммуникаций. Пластиковые трубы с проводкой допускается даже заделывать в стены, так как повреждение их ни к чему фатальному, кроме временного отключения света, не приведет. Если речь идет о газопроводе под давлением, картина меняется.

При малейшем повреждении шланга или трубки природный газ начинает поступать в воздух комнаты. При накоплении газ вызывает отравление, удушье и может привести к смерти. Если концентрация газа в комнате повышается резко, велика вероятность возгорания и взрыва.

Валера

Голос строительного гуру

Задать вопрос

Газопровод и газовые приборы в доме располагаются так, чтобы к ним был обеспечен максимально свободный доступ. Спрятать газовую трубу на кухне или в коридоре нужно так, чтобы это требование выполнялось. Это ограничивает выбор приемов маскировки.

Варианты маскировки

Газовую трубу можно превратить в элемент дизайна, можно замаскировать с помощью мебели или других приспособлений или спрятать под панелями. Вариантов масса.

Окрашивание

Самый простой способ – покрыть газовую линию краской. Используются следующие приемы:

• Окрашивание под цвет стены – выбирают краску тон в тон. Визуально газовая линия и стена воспринимается как одно целое.
• Контрастное окрашивание – в некоторых стилях, наподобие китча, бохо, авангардный, коммуникации окрашивают в яркие цвета, совпадающие по оттенку с цветом кухонного гарнитура или штор. В этом случае труба выступает дополнительным элементом декора. На кухне в стиле лофт или хай-тек, газопроводы окрашивают в металлик.
• Роспись – на трубах воспроизводят определенный орнамент – геометрический, растительный, этнический. Можно повторить узор на скатертях или портьерах. Иногда трубе придают сходство со стволом березы, бамбука.

Rurka gazowa poprowadzona przez sciane kuchni niekorzystnie wplywa na estetyke wnetrza.
Wykonanie: Jan Beyga

Вместо краски используют специальные пленки или салфетки.

Для окрашивания используют любую краску для внутренних работ: масляную, акриловую, нитроэмаль. Выбор выполняют с учетом условий эксплуатации помещения. Для нанесения можно использовать кисть или валик, но домашние мастера советуют использовать баллончик с краской.

Декорирование

Закрыть газовую трубу на кухне можно и с помощью следующих материалов:

• Если на кухне стены оклеены обоями, их фрагменты можно использовать и для оклейки трубы. Используют обычный клей.
• Газопровод оборачивают толстыми веревками, чтобы обыграть сходство с пальмовым стволом. Чтобы сделать такую отделку привлекательнее, «дерево» дополняют искусственными плодами цитрусов, цветами.
• Искусственные вьющиеся растения, наподобие цветущей лианы, тоже служат неплохим украшением. Лиану обвивают вокруг трубы и фиксируют хомутами.
• Необычный и довольно трудоемкий способ – мозаика, каменная или стеклянная. Выглядит такой декор очень эффектно.

Сотрудники газовых служб к подобным способам маскировки относятся неоднозначно.

Рейлинговые системы

Если газовая труба проходит через фартук, параллельно рабочим поверхностям столов, ее можно замаскировать с помощью рейлинга. На саму трубу ничего крепись нельзя, однако ее можно спрятать за рейлингом, установленным на кронштейны. На рейлинг ставят обычные крючки и подвешивают утварь и посуду.

Рейлинговую систему монтируют чуть ниже газопровода. Выбирают рейлинг яркий – хромированный, имитирующий бронзу или латунь. Яркий цвет привлекает внимание, труба выглядит как часть системы.

Мебельные фасады

Газовые трубы можно спрятать за кухонным гарнитуром. Если труба расположена достаточно высоко, под ней можно установить полку на небольшом расстоянии. Когда она заполнится посудой и техникой, газопровод виден не будет.

Газопровод можно вмонтировать в ряд навесных шкафчиков. Для этого в задней и боковой части проделывают борозду и закрепляют шкафчики так, чтобы труба легла на предназначенное ей место. Важно, чтобы доступ к трубе оставался свободным, а в шкафу хоть как-то циркулировал воздух.

Вертикально расположенные фрагменты вместе со счетчиками, датчиками и колонками прячут в специально сделанные для этого фальш-шкафы. Они в точности повторяют дизайн рабочей кухонной мебели и составят с ней единое целое. При этом нижняя часть шкафа остается свободной и может использоваться для размещения оборудования. Требование такое же, как и при маскировке горизонтальных участков линии: к трубам должен оставаться свободный доступ.

Декоративный короб

Самый эффективный и пригодный для любых условий способ задекорировать газовую трубу – спрятать ее в гипсокартонном коробе. Монтируется он обычным способом: на стену крепят металлический каркас и обшивают гипсокартонными листами. Для кухни нужно брать водостойкий гипсокартон.

При установке выполняются 2 требования:

• часть короба должна быть съемной, поскольку к газопроводу сохраняется свободный доступ;
• в коробе устанавливают решетки или участки с перфорированной поверхностью, чтобы предупредить накопление газа при утечке.

Плюс такой конструкции – возможность придать ей любую конфигурацию. Если требуется закрыть трубы и счетчик, сооружают подобие шкафчика, зашивают все приборы в фальш-шкаф, заделывают трубы в объемные многоуровневые настенные и потолочные конструкции.

Есть и другое решение. Вместо довольно громоздких гипсокартонных коробов газовую линию можно зашить более легкими панелями из любого подходящее материала:

• Профилированный поликарбонат – вдоль трубы крепят деревянные бруски с двух сторон и на них фиксируют П-образную панель. Материал может быть любого цвета, обшивка может включать цельные и перфорированные участки.
• Картонная гильза – труба не нагревается, так что для ее обшивки можно использовать горючие материалы, наподобие декоративного картона.
• Древесные материалы – перфорированная фанера, вагонка, натуральное дерево. Любой материал годится для обшивки короба. Очень интересен вариант, когда используется ствол бамбука или его имитация. Такое решение подходит для кухни в стиле эко.
• Панели из матового или прозрачного пластика, матового стекла – декор весьма необычный и эффектный. Но такое возможно только в интерьер в стиле лофт, хай-тек, техно.

Плюс такой обшивки по сравнению с гипсокартонным коробом – меньшая площадь. Панельный короб намного меньше.

Строительные нормы и техника безопасности

Необходимо обеспечить свободный доступ к газовой трубе и хорошую вентиляцию

Чтобы маскировка газопровода не вступила в противоречие с требованиями эксплуатации, необходимо выполнять следующие правила:

• К газопроводу должен быть свободный доступ, чтобы в случае аварии или утечки проблему можно было устранить.
• Нельзя закрывать линию наглухо – в закрытом коробе при утечке газ будет накапливаться, что приводит к угрозе взрыва. Маскирующая конструкция должна обеспечивать вентиляцию.
• Запрещается самостоятельно переносить газопровод или врезаться в стояк.
• Трубы в обязательном порядке окрашиваются – покрытие защищает их от ржавчины.
• На трубопровод нельзя ничего крепить, навешивать или другим образом оказывать дополнительную нагрузку.
• Во время работы подача газа перекрывается.

Если какая-либо из рекомендаций нарушается, сотрудники газовой службы имеют право прекратить подачу газа и наложить штраф.

Перепланировка газовой разводки

Неудобная планировка — одна из причин переноса трубы

Перенос газовой трубы и перепланировка выполняется только представителями Горгаза. Решение принимает соответствующая служба, после того как получает заявление от жильцов.

Причины переноса трубы

Обычно в городской квартире требуется поменять разводку, а не изменить планировку газопровода. Причины следующие:

• замена устаревшего оборудования – газового котла, плиты;
• капитальный ремонт;
• смена газового счетчика или перенос его на другое место;
• перемещение газовой плиты;
• перенос горизонтальных частей газопровода.

Нередко перенос требуется в многоэтажных новостройках, где из-за неудачных проектов плита оказывается возле окна, а мойка – в противоположном углу.

Получение разрешения

В квартирах переносить стояки, трубы и любое газовое оборудование своими руками запрещается. Для таких работ необходимо получить разрешение официально.

1. В местную газовую службу подают заявление в стандартной форме.
2. Представитель службы проводит осмотр кухни и ванной, изучает передаваемую схему и проверяет на соответствие нормам.
3. Утверждает схему переноса и составляет смету.
4. Всю необходимую документацию оформляет организация, предоставляющая услуги по обслуживанию газопровода.

Решение вопроса обычно занимает около недели. Однако разрешение зависит не только от газовой службы. В многоэтажном здании или в частном доме из газобетона стены плохо держат крепеж. Чтобы выполнять здесь какие-то переделки – переносить трубы, укорачивать, уплотнять, – нужно выяснить, смогут ли стены выдержать дополнительную нагрузку.

Правила переноса труб

Переносить газовую трубу имеет право только представитель Горгаза

На деле изменить газовую разводку можно лишь несколькими способами. В городском жилище чаще всего приходится отводку у стояка опускать вниз – под столешницу, реже поднимать наверх, чтобы замаскировать полкой. Еще реже необходимо переносить вертикальный фрагмент в одну или в другую сторону.

При изменении направления выполняют следующие рекомендации:

• все элементы, прикрывающие газовую разводку, должны быть съемными или разборными;
• запрещается прокладывать трубы через вентиляционное отверстие, двери и окна;
• гибкие шланги допускается применять только для подключения оборудования, их длина должна быть не более 3 м;
• для врезки в стену или перекрытие используется гильза.

Для более сложной работы, например, организации кухонного острова с плитой, необходимо разработать специальный проект.

Монтажные работы

Перенос газовой трубы включает несколько этапов. Выполняют их работники газовой службы по установленному стандарту. Подготовку осуществляют хозяева квартиры.

1. Обрезка газовой трубы – выполняется при подключении нового оборудования или переноса счетчика. Чаще всего для обрезки используют болгарку или газосварку. Оба процесса весьма опасны, так как газ склонен к возгоранию и взрывоопасен, так что выполняется работа только специалистами. Самым безопасным способом считается газосварка – трубу прожигают под струей кислорода с высокой температурой. Перед работой отключают газ, а через конфорки плиты выпускают остатки.
2. Замена газового крана – после отключения газа старый запорный механизм откручивают или срезают болгаркой. На его месте ставят временную заглушку. На резьбу наматывают нить для герметизации – в двух направлениях, снимают заглушку и максимально быстро ставят новый вентиль.
3. Замена шланга – лучше использовать сильфонный шланг. Резиновые и резинотканевые изделия морально устарели. Сам монтаж прост: наружную резьбу штуцера обматывают уплотнителем и вкручивают в краник. На последнем этапе установки оборудования гибкий шланг подключают к коллектору.

Валера

Голос строительного гуру

Задать вопрос

Газовые трубы на кухне нужно сваривать. Резьбовое соединение допускается только при установке счетчика и запорной арматуры. Сварку выполняет сотрудник газовой службы. Места сварки и подсоединений выглядят некрасиво. По окончании работ их необходимо прогрунтовать и окрасить.

Безопасная эксплуатация газового оборудования

Газовая труба на кухне, а также газовое оборудование представляют опасность, если не выполнять правила эксплуатации. Список невелик:

• Жильцы квартиры обязаны в любое время суток предоставлять работникам газовой службы доступ к газовой системе.
• Запрещается устанавливать рядом с газовым оборудованием предметы из легковоспламеняющихся материалов.
• На кухне должна быть установлена вентиляция, за ее чистотой нужно следить самостоятельно.
• При появлении запаха газа необходимо срочно перекрыть кран, открыть окна и обратиться в газовую службу. Самовольный ремонт запрещен.

Как убрать, спрятать газовую трубу

Если у Вас возникает вопрос: Как убрать, спрятать газовую трубу? — постараемся раскрыть тему подробно.

В интернете, да и не только, можно найти множество решений как спрятать газовую разводку в квартире, поговорим о них.

Но часто в этих советах не уделяется внимание нормам и правилам. Ведь газ — это самый выгодный и полезный вид топлива, но, при нарушении правил, газопровод может стать опасным для себя и окружающих.

Чтобы не думать о проблемах безопасности в дальнейшем, лучше сразу знать — как можно поступать с газовыми трубами, а как не стоит.

Поэтому, при рассмотрении вариантов — буду сразу указывать, разрешен такой метод или нет.

Спрятать газовую трубу. Способы

Способов спрятать газовую трубу, которыми предлагают воспользоваться в интернете множество: от маскировки трубы краской до замуровывания её в стену.

Окраска газопровода

Самым простым, и в то же время самым безопасным методом является покраска газовой трубы.

Можно окрасить трубопровод в цвет стены.

Так же можно красиво разукрасить трубу узорами, или нанести красивые рисунки.

Такой метод декорирования (окраска) газовой трубы не вызовет негативной реакции от проверяющих органов и является разрешенным.

Декорирование газовой трубы под интерьер

Встречаются советы маскировки газовой трубы под интерьер квартиры. Посмотрим на примеры ниже:

Обвязать трубу декоративной веревкой. Вот такое получилось красивое деревце.

Такой метод не разрешен, и при проверке газовой службой могут быть проблемы. Дело в том, что газопровод должен быть доступен на всем протяжении для осмотра, обслуживания.

При такой маскировке — трубу фактически не видно, нельзя понять где находятся соединения (будь то резьбовые или сварные).

Декорирование газовой трубы под барную стойку

Такой метод не разрешен, и при проверке газовой службой также будут проблемы. Конструкция не позволяет провести визуальный осмотр, проверку на утечку, а также является сложно разборной.

Декорирование газовой трубы под бамбук.

Такой метод является более безопасным с точки зрения правил, чем предыдущий.

Дело в том, что в данном случае, если даже сотруднику при проверке газопровода понадобится доступ к трубе, всегда можно быстро разобрать декоративную составляющую, и газопровод можно будет обслужить.

Накладные съемные панели

Зачастую советчики рекомендуют закрыть газовые трубы накладными панелями.

С точки зрения правил — метод запрещенный. Из практики: если панель действительно легкосъемная — подошел и снял, то проблем с проверяющими органами не возникнет.

Если же для разбора панели и доступа к трубе потребуется время: что-то открутить, что-то разобрать, в таком случае надзорный орган (газовое хозяйство) обязательно выпишет предписание — о том, что нарушение в виде данной накладной панели необходимо устранить.

Примеры накладных панелей, с помощью которых прячут газовые трубы:

Повторюсь: такой метод является не разрешенным с точки зрения правил! Газопровод должен быть виден и доступен без дополнительных махинаций с разбором панелей.

Спрятать трубы за гипсовой стеной

Следующий метод представляет собой возведение стены с незаполненным пространством, в котором останется газовая труба.

Такой метод является не разрешенным! Закрывать трубы стенами категорически запрещено.

Стены, закрывающие трубы, даже пустые внутри — неправильный, запрещенный способ!

Даже если оставить люк, для крана, все равно делать так не советуем. Дело в том, что если когда-нибудь потребуется поменять кран, шланг, или переделать разводку — без разбора стены уже может не получиться.

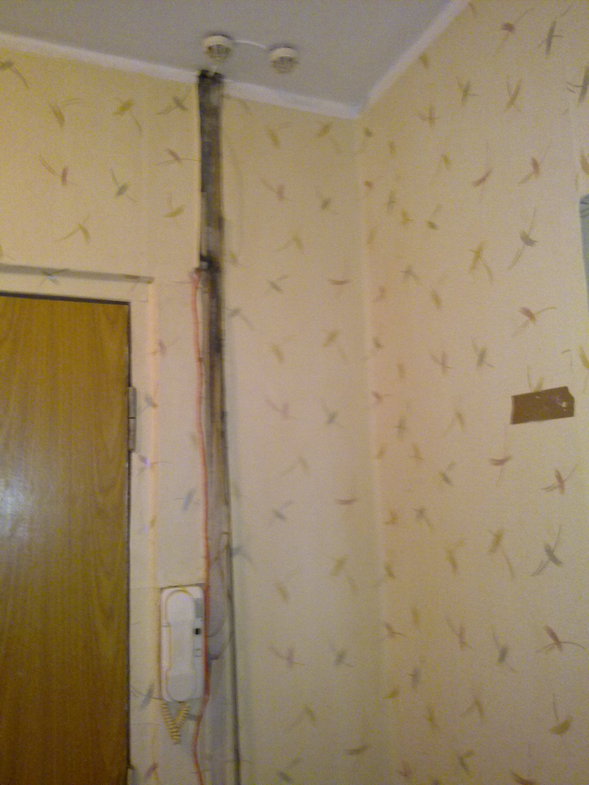

Замуровать газовые трубы в стену

Советчики, которые рекомендуют такой метод скрыть газовые трубы даже не осознают, какой вред они приносят людям.

По прошествию времени в любом случае рано или поздно жильцы квартир, у которых трубы проходят внутри стены, просят их найти и вывести на стену, как положено!

Данный метод является самым нежелательным (запрещенным), из всех способов скрытия газопровода.

Пример из нашей практики:

Через несколько лет, жильцы, обеспокоены тем, что труба находится внутри стены под штукатуркой, переживали, все ли с ней в порядке и обратились, чтобы переделать разводку.

Убрать отвод с краном под столешницу

Одним из разрешенных методов является перенос ответвления с краном под столешницу.

В таком случае нарушения не будет, если будут соблюдены некоторые требования:

• Кран должен располагаться в ящике, шириной минимум 30-40 см, свободным от бытовой техники;
• Кран не должен располагаться в ящике мойки;
• К газопроводу должен быть предусмотрен свободный доступ;

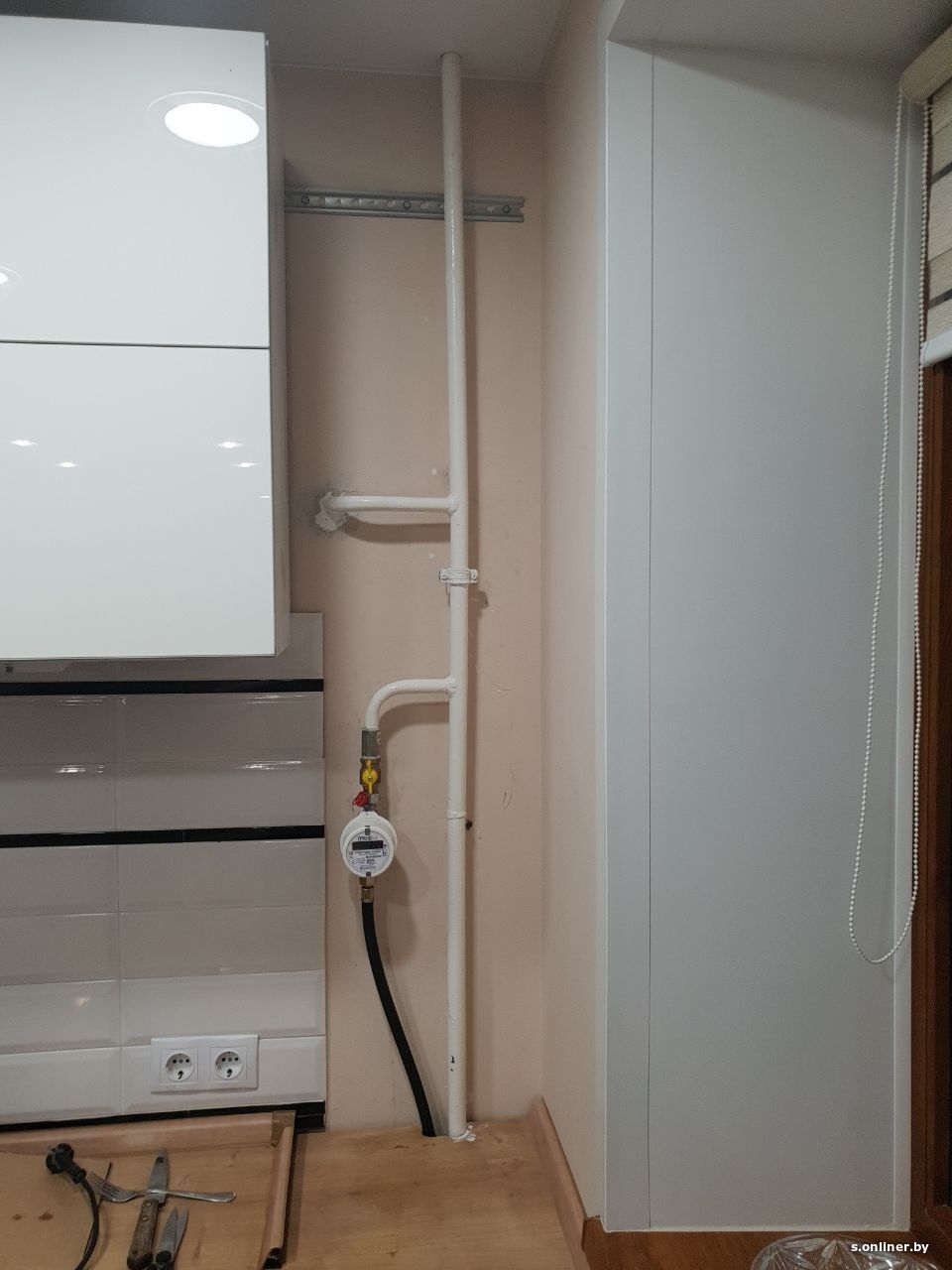

На данном фото труба идеально попадет под столешницу, и такое расположение не будет являться нарушением.

Как спрятать газовую трубу. Выводы

Способов убрать с глаз или спрятать газовую трубу существует достаточно много.

Но не любой способ действительно можно и стоит использовать!

Чтобы спать спокойно и не выслушивать лекции от проверяющих органов, не нарушайте требования, думайте о своей безопасности и окружающих!

Как спрятать газовую трубу на кухне эффектно и безопасно – закрыть или декорировать

Содержание статьи

Во время ремонта любой комнаты первое, что нас интересует — эргономика и эстетика. Но о каком высоком стиле на кухне может идти речь, если дизайнерскую плитку перекрывает газопровод. Как спрятать газовую трубу на кухне, не нарушая норм безопасности и не переча своему чувству прекрасного?

Спокойствие и только спокойствие — банальной газовой трубе на кухне не испортить вашего интерьера, она может быть закрыта несколькими способами, и один из предложенных нами точно придется вам по душе. В некоторых случаях неприглядные разветвления даже могут стать полноправным элементом дизайна. Заинтригованы? — Приступим.

Как спрятать газовую трубу на кухне по правилам

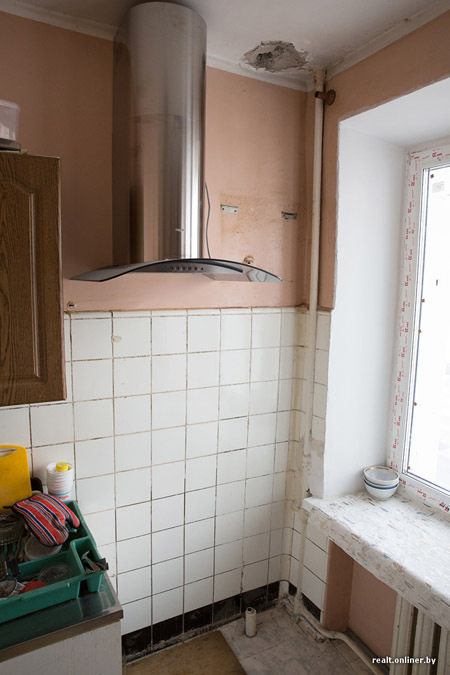

Газовые трубы на кухне могут серьезно испортить интерьер

Наверняка, основной вопрос, который вас волнует — это «законность» затеянного мероприятия, можно ли прятать газовые трубы в квартире? Да, можно, главное — играть по правилам:

• если ваш проект предполагает смену или перемещение каких-то фрагментов газопровода, даже если уверены в своих силах или водите знакомство с газовщиком в третьем поколении, пригласите специалистов — лишние риски ни к чему;
• перенос газопроводадолжен быть санкционирован — любые действия и проекты согласовывайте с газовой службой, и проблем не будет;
• каким бы образом вы ни хотели спрятать неприглядную конструкцию, основная задача — обеспечить вентиляцию системы и прямой доступ к вентилям (от этого зависит безопасность тех, кто живет в вашей квартире и вообще в доме).

Если по технике безопасности вопросов нет, обсудим варианты декора и маскирования. Можно прикрыть газопровод элементами мебели (функциональными или декоративными), навесным коробом из гипсокартона. Можно декорировать газовую трубу на кухне, если закрыть её не получается, в технике декупаж ли, росписью, аппликацией — выбрать есть из чего.

Функциональные решения

Самый простой вариант — закрыть газовые трубы мебелью и рейлинговыми системами

Закрытие мебелью

Гипсокартоновый короб – эффективное решение для больших кухонь

Газовые трубы на кухне, точно так же, как в коридоре и любом другом помещении, можно закрыть с помощью мебели — спрятать за навесным шкафом или полкой. В этих целях используют шкафы без задних стенок, навесные фальш-шкафчики с прорезями или пустотами под соединения газопровода (их вы можете прорезать самостоятельно после доставки или заказать изделия нужной конструкции).

Плюсы: конструкция не портит интерьер, но доступ к ней есть в любой момент, система скрывается безопасно, полки можно использовать по прямому назначению.

Вертикальные коммуникации отлично прячут шкафы-пеналы, над горизонтальными навесьте полочки. Главное — угадать с размером.

Важно: мебель должна крепиться только на стену, а не на сам газопровод, это приведет к перегрузке, что грозит утечками и может представлять опасность.

Использование рейлингов

Пример аппликации на трубе

А что делать, если коммуникации проходят через всю стену (например, между столешницами и полками) — как на кухне закрыть газовую трубу в этом случае, не вешать же шкафы сплошной стеной? Удачное решение — использование рейлингов. Это функциональная подвесная система крепежей, позволяющая аккуратно разместить на стене мини-полки, крючки, стенды для посуды. Что потребуется сделать?

1. Основательно зачистите трубы.
2. Вскройте несколькими слоями бесцветного лака или подберите хромированную краску под общий дизайн помещения.
3. Закрепите над конструкцией крючки, полки и сушилки.

Совет: как и в случае со шкафами, крепить крючки и полочки на сам газопровод нельзя — помещайте их выше. Если сделать зазор небольшим, создастся впечатление, что труба — функциональный элемент вашей навесной конструкции.

Декоративные варианты

Рассмотрим варианты украшения коммуникаций и моделирование интерьера на кухне.

Если кухонька небольшая, а места для дополнительной мебели нет, остается одно — попробовать обыграть газопровод, включив его в интерьер. Вариантов несколько:

Покраска

Покраска трубы – просто и красиво

Самый бюджетный и простой способ. Выберите перекликающийся с оформлением помещения тон, это сделает конструкцию менее заметной. Или используйте роспись — фантазийные узоры и стилизация будут одинаково интересно смотреться.

1. Мозаика и аппликация. С помощью объемного декора вы создадите действительно оригинальную композицию.
2. Техника декупаж. Если испытывать свой художественный талант желания нет, пойдите простым путем — используйте готовые изображения.

Важно: перед использованием красящих составов или декоративных аксессуаров проконсультируйтесь с газовщиками — соседство газа безопасно не со всеми материалами, лучше не рисковать.

Навесные экраны и короба

Декупаж – интересное решение в декоре трубопровода

Конструкция просто устанавливается на стену, проблема цельности интерьера в этом случае не стоит вообще — короб можно оклеить обоями, покрасить и т.д.

Часты споры о том, можно ли использовать гипсокартонные короба, чтобы прятать газовые трубы. Можно, если обеспечить хотя бы частичный доступ к коммуникации газопровода.

Совет: оставьте люк или сделайте один из фрагментов съемным.

Как и чем прикрыть трубопровод — теперь у вас есть несколько ответов на выбор. Используйте фантазию и не забывайте о мерах предосторожности. Пусть ваш интерьер будет стильным и безопасным.

Способы можно комбинировать

Понравилась статья? Поделитесь ей:

Газовая труба на кухне — как ее спрятать и задекорировать? Фото примеров готовых решений.

Простые решения для маскировки газовых труб Куда убрать газовую трубу на кухне

Сегодня в кухонном помещении прокладывают множество инженерных коммуникаций, среди которых газовая сеть, отопительная конструкция, системы холодного и горячего водоснабжения, вентиляция и канализация. Все это в комплексе обеспечивает комфортное и удобное пребывание на кухне. Но элементы коммуникаций необходимо замаскировать, чтобы они не портили интерьер помещения.

Выбор способа, как спрятать газовую трубу на кухне зависит во многом от финансовых возможностей владельцев недвижимости и от их пожеланий.

Маскировка газовых коммуникаций в кухне

При поборе варианта скрытия газовых труб непременно учитывают соблюдение норм техники безопасности и нюансы прокладки коммуникаций.

Существуют общепринятые правила сокрытия элементов газопровода:

1. Переносить трубы, счетчик и прочие составные элементы системы допускается при условии, что специалистами разработан проект и согласован в соответствующих инстанциях.
2. Устанавливаться газовое оборудование должно в хорошо доступном и видном месте.
3. В некоторых зданиях закрывать газопроводные коммуникации запрещено.
4. Возможность спрятать трубы в штробе зависит от того, можно или нет установить для этой цели легкосъемные конструкции.
5. При прокладке коммуникации задействуют только материалы, предназначенные для данного вида работ.
6. При сокрытии элементов газопровода в помещениях разного назначения к ним запрещено крепить любые тяжелые предметы.

Практикой доказано: как замаскировать газовую трубу на кухне или в другом месте лучше всего знают специалисты, поэтому такую работу необходимо доверить именно им.

Простые приемы маскировки газовых труб

Чтобы спрятать трубопровод в квартире или доме, можно воспользоваться одним из недорогих и несложных вариантов – идей множество. Например, трубы окрашивают в тон цвета стен. Данный вариант полностью не скроет их, но разводка коммуникаций станет менее заметной.

Если нужно спрятать трубопровод около окна, его можно прикрыть портьерами. Иногда декорирование труб на кухне выполняют с использованием игрушек на магнитах, но в таком случае уборка помещения будет усложнена.

Из трубы, проложенной вертикально, несложно сформировать ствол, на который прикрепить пластиковые листья или нарисовать к нему ветки дерева на стене.

Если спрятать газовую трубу на кухне, воспользовавшись техникой декупажа, получится оригинальный элемент интерьера. Для этого потребуются многослойные салфетки, клей ПВА, краска и акриловый лак.

Работу выполняют в такой последовательности:

1. Трубы зачищают и окрашивают в нужный цвет.
2. Салфетку обрезают по размеру и отделяют от нее верхний слой. Потом на нее наносят клей – нужно подождать, пока она приклеится и высохнет.
3. Далее на конструкцию наносят лак для получения блеска.

Коммуникации, проложенные на уровне напольного покрытия вдоль стен, можно замаскировать, используя гипсокартон. Этот вариант хорошо подходит для помещений, оформленных в эко-стиле, или для интерьера с морской тематикой.

В этом случае пространство, где располагаются газовые трубы, огораживают конструкцией из металлопрофиля и листов ГК, а образовавшееся углубление чем — нибудь заполняют – к примеру, это может быть галька.

Как спрятать трубы коробом

Возможность применения данного способа маскировки газопровода зависит от размеров помещения и особенностей его планировки. Потребуется соорудить специальный короб, представляющий собой глухую конструкцию, сделанную из алюминиевых профилей и листов материала. Для создания панелей можно использовать пластик, гипсокартон, фанеру, МДФ и т.д.

Чтобы его сделать, нужно заранее подготовить:

• профиль;
• листы влагостойкого гипсокартона;
• саморезы;
• ножницы для работ по металлу;
• электрический шуруповерт.

Имеется ли возможность прикрыть газовую трубу гипсокартоном, зависит от наличия пространства нужного размера под будущую конструкцию. Дело в том, что расстояние между коммуникациями и каркасом не может быть менее 10 сантиметров. Также следует обеспечить свободный доступ к крану.

Собирают горизонтальный короб для маскировки труб на кухне или в ванной в следующем порядке:

• наносят разметку для фиксации профилей;
• каркас прикрепляют к стенам и полу;
• отрезки гипсокартона нужного размера нарезают, пользуясь ножницами по металлу;
• детали фиксируют к профилям.

При необходимости обустраивают смотровые окна. На завершающем этапе приступают к декорированию короба, для чего конструкцию грунтуют, окрашивают в тон цвета стен или обклеивают обоями, или обкладывают плиткой.

Варианты декорирования газовых труб

Существует множество идей, как декорировать трубу на кухне с использованием панелей, мебели и других приемов маскировки элементов газопровода.

Чтобы сделать незаметным трубопровод при помощи пластиковых панелей, необходимо воспользоваться вышеописанной информацией относительно строительства гипсокартонного короба. Используется аналогичная технология, но применяются другие материалы.

Решать вопрос относительно того, закрывать или нет трубы на кухне, нужно на этапе проектирования прокладки коммуникаций. Например, можно их уложить в стенах. Такой вид монтажа используют нечасто, но данный вариант в некоторых случаях допустим. Для этого в стенах делают штробы, в них укладывают трубы. При обустройстве перекрытия используют гипсокартонные или пластиковые панели.

При этом нужно соблюдать ряд условий:

• панели должны легко сниматься;
• жесткое крепление к стенам недопустимо;
• панели должны быть изготовлены из легких по весу и негорючих материалов;
• следует размещать на видном месте приборы учета, регулирующие и запорные элементы.

Технология, основанная на применении рейлингов, помогает наиболее рационально использовать пространство помещений разного назначения. Эти приспособления предназначены для размещения аксессуаров и инвентаря на стенах.

До того, как украсить трубу на кухне, необходимо убедиться в отсутствии опасных для газового оборудования факторов. Например, нужно быть уверенным, что навешиваемая конструкция не имеет избыточного веса.

Желательно крепить рейлинги – полочки для баночек, крючки для полотенец и т.д. – к стенам так, чтобы создавалась иллюзия их размещения на газовой трубе. Сначала ее зачищают до блеска или покрывают краской. Одновременно легкие предметы можно расположить непосредственно на трубе, поскольку она сделана из стали и прочная.

Еще одно неплохое решение – это маскировка коммуникаций предметами мебели. При их покупке следует продумать все нюансы.

Выбор оптимального варианта закрытия труб полностью зависит от личных предпочтений владельца недвижимости.

Вопрос, который возникает каждый раз, когда хозяевам на глаза попадается газовая труба на кухне: «Как спрятать?» Фото с реализованными идеями и описанием найдете ниже. После прочтения эта проблема не будет казаться такой глобальной. Главное — проявить фантазию, приложить умелые руки и соблюсти все правила безопасности.

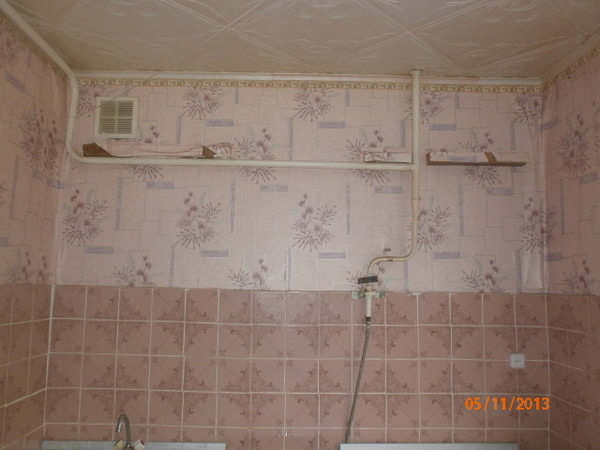

Как спрятать газовую трубу на кухне? Фото проблемы. Основные идеи

К сожалению, большинство строительных компаний и газовые службы не уделяют должного вниманию эстетической проблеме расположения труб в квартире. Что говорить о постройках прошлого века?! Больше всего «повезло» обладателям панельных домов 70-90-х годов постройки. Трубы в них расположены на самом видном месте. При этом они имеют как горизонтальное, так и вертикальное направление. Иногда с изгибами и большими зазорами до стен.

Демонтаж и переустановка труб обойдутся владельцам квартиры в круглую сумму. Да и мало вероятности, что будет получено разрешение от соответствующих служб.

Итак, имеется газовая труба на кухне. Как спрятать? Фото помогут представить, как это можно сделать. Существует немало способов и приемов. Перечислим некоторые:

1. Узорчатые металлические экраны (такие же, как и для батарей отопления).
2. Коробы из пластика, гипсокартона, дерева, металла, фанеры или МДФ.
3. Техника декупаж и другие декоративные приемы.
4. Металлические рейлинги, расположенные рядом с трубами.
5. Покраска в тон фартука или наоборот, для выделения и акцента.
6. Специальный маленький шкафчик, сделанный на заказ в мебельной компании.

Шкафчики и газовая труба на кухне: как спрятать? Фото готового решения

Этот вариант для тех, кто привык доверять проблемы профессионалам и не изобретать велосипед. Заказываешь в мебельной компании и просто слушаешь от дизайнера или менеджера варианты сокрытия неприятных частей интерьера. Трубы при этом мастера могут спрятать с помощью шкафов. В этом случае у мебели не будет задней стенки. К трубам и кранам будет обеспечен хороший доступ. Главное — не сильно захламлять этот отсек гарнитура.

Предупреждение: нельзя использовать газовые трубы в качестве крепления для шкафов, а также нужно следить, чтобы мебель не давила на газовые коммуникации.

Специальный шкафчик

Такой элемент можно изготовить самостоятельно, если хозяин хоть немного знаком с мебельными петлями, ручками и материалами. Нужно учесть, что в конструкции должны присутствовать отверстия для воздуха. Этот шкафчик будет уместен под газовым котлом или колонкой, где расположено множество гибких шлангов для воды и газа. При этом доступ к трубам и оборудованию будет свободным — достаточно открыть дверцу.

Маскировка с помощью рейлингов

Но как быть, если указанные выше идеи не подходят? Например, если коммуникации проходят в середине фартука и имеют горизонтальную направленность. Так и остается не решенным вопрос о том, что делать, если некрасиво смотрится газовая труба на кухне. Как спрятать? Фото в этом разделе дает подсказку и указывает на рейлинги.

Это элементы гарнитура, на котором крепятся посуда и полотенца.

Идея состоит в том, что если расположить эту штангу рядом с газовой трубой, то вся утварь, тряпочки и прочие элементы скроют проблему. Надо помнить при этом, что нельзя крепить рейлинг на саму трубу. За это газовая служба может выписать штраф.

Саму трубу не лишним будет подготовить. Для начала нужно снять с нее старую краску. Использовать при этом шлифовальную машинку запрещается. От перегрева металла может произойти возгорание.

ГКЛ панели

Как спрятать газовую трубу на кухне при ремонте? Фото демонстрирует стену без отделки с газовым счетчиком и коммуникациями.

Металлические конструкции необходимы для крепления гипсокартоновых листов. Таким образом, после обшивки все трубы окажутся за гипсовой стеной, при этом для счетчика нужно оставить окошко.

Гипсокартон удобен тем, что из него можно делать любые формы. Из декоративного короба можно создать полочку для кухонных принадлежностей.

Конструкцию сделать легко. Гипсокартон при этом используют только влагостойкий.

Для начала нужно установить каркас из металлических направляющих. Из ГКЛ вырезать необходимые части по замерам. Закрепляются элементы специальными шурупами. После нужно зашпаклевать поверхность, особое внимание стоит уделить стыкам. Главное — не забыть сделать отверстия для счетчика и дверцу или люк для кранов.

Декупаж

Самое творческое решение — задекорировать скучную трубу с помощью техники декупаж. Тут можно дать волю фантазии, но вместе с этим решение должно гармонировать с окружающим интерьером.

Для воплощения задуманной идеи понадобится:

• клей ПВА;
• салфетки или специальные картинки;
• прозрачный лак;
• акриловые краски (могут и не понадобиться).

С помощью кисти густо обмазать трубу клеем. Из салфеток вырезать нужные элементы. Хорошо, если оттенок рисунка будет совпадать с цветом фасада кухонного гарнитура. Приклеить к трубе салфетки. Дождаться, когда все высохнет, и при необходимости скорректировать рисунок акриловыми красками. После покрыть трубу лаком.

После приведенных примеров не так уже и страшен вопрос о том, как спрятать газовую трубу на кухне. Фото идеи с бамбуком натолкнет хозяев на новые решения.

Покраска

Доступный и самый легкий способ маскировки — покраска трубы в тон фартука кухни. Сотрудники газовой службы останутся довольны и не будут придираться к такому решению.

Конечно, проблема не скроется вовсе из виду. Но мозолить глаза трубы своим дизайном точно не будут. Сейчас можно добиться любого оттенка краски. Не бойтесь экспериментировать. Ведь всегда можно закрасить новым слоем.

А можно и, наоборот, с помощью покраски сделать акцент в дизайне на трубах. Например, если превратить газовые коммуникации в ветки березы. Это легко сделать. На белой поверхности мазками обозначить черные штрихи. Если рядом не предполагается открытого огня, то трубу обмотать искусственной лианой с листьями. Такой вариант не подойдет для кухонь в стиле модерн, но отлично будет смотреться в кухнях из натурального дерева.

Пластиковый короб

Как спрятать газовую трубу на кухне с помощью пластика? Есть несколько способов. Самый простой — купить готовый короб для электрической сети, по диаметру подходящий под элементы газопровода. Закрепить его с помощью саморезов под трубами и закрыть. Сам пластик можно закрасить с помощью специальной краски или приклеить на него любые элементы декора, обои.

Пластиковую коробку можно смастерить из ПВХ-панелей самостоятельно.

Вот так много существует идей, как спрятать газовую трубу на кухне. Фото поможет выбрать нужный вариант именно под конкретную кухню. Не надо бояться экспериментировать. В случае неудачи всегда можно воспользоваться другим способом маскировки. Благо, их оказалось много.

Типовая планировка кухонь обязательно включает в себя открытые трубопроводы. Это газовые, водопроводные, канализационные и отопительные коммуникации, которые могут быть расположены так, что испортят самый современный и впечатляющий дизайн. Известно несколько способов задекорировать такие трубы, однако в погоне за стильным внешним видом нельзя забывать и принципы безопасности.

Скрываем трубы при монтаже

Для водопроводных и канализационных труб наиболее подходящим способом станет скрытая проводка. То есть, мы прячем стояк в специально сделанные штробы, проходящие по полу и стене. Канавки необходимого размера выполняются с помощью перфоратора, затем в них вкладываются трубы, а оставшееся пространство от трубы до стены замазывают шпаклевочным раствором.

Чтобы закрыть стояк таким образом, нужно следовать базовым рекомендациям:

• Сливная труба обязательно должна проходить ниже водопроводной;
• Если трубы горизонтальны, то холодная — слева, а справа – горячая;
• Канализационные трубы размещаются под уклоном в сторону стояка: для диаметров 32-50 мм – 2 мм на погонный метр, для изделий диаметром 90 мм – 3 мм.

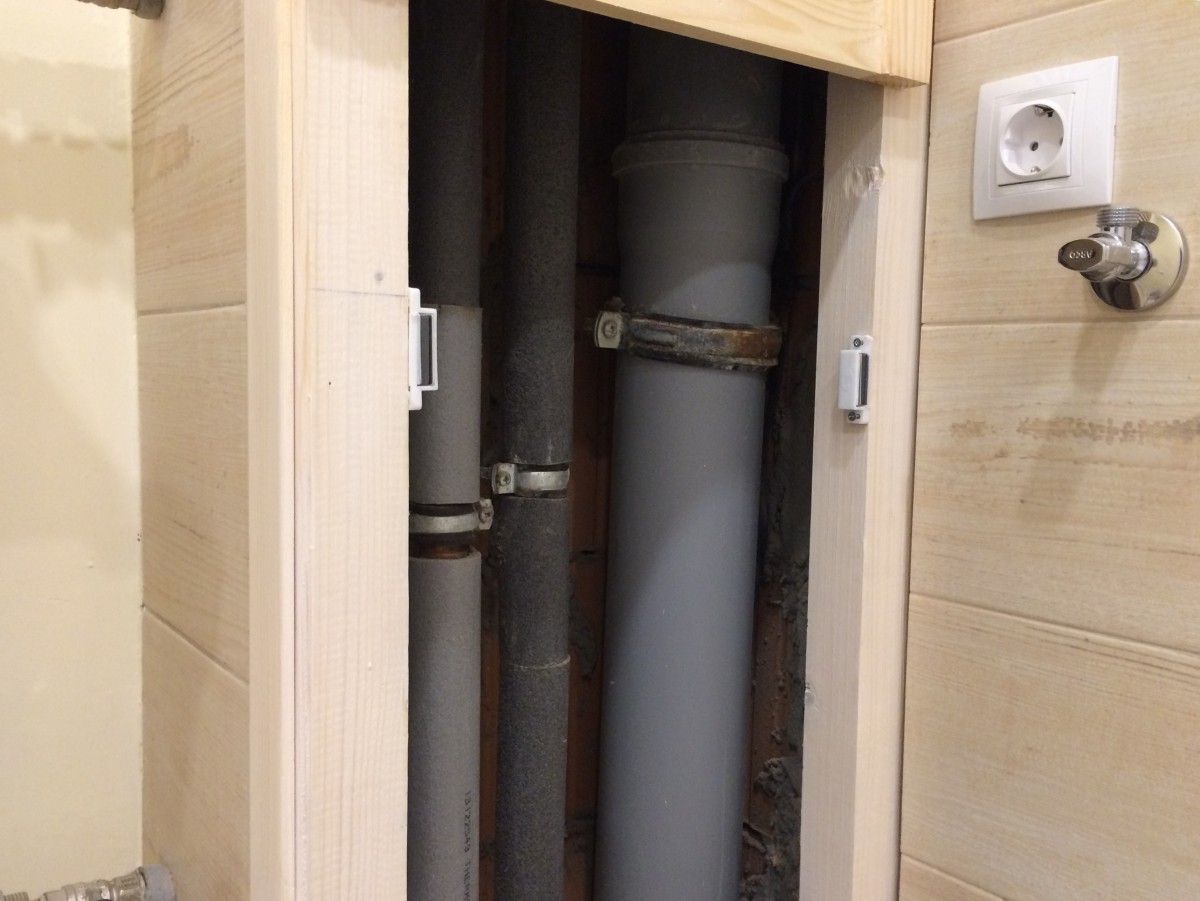

Делаем гипсокартонный короб или шкаф

Гипсокартонную конструкцию можно назвать универсальной – она легко монтируется в любом месте кухни и может быть любой формы и размера.

Внимание! Для того, чтобы закрыть газовую трубу, такой вариант не подойдет. Ведь возможна утечка газа – он может скапливаться в закрытом пространстве, что приведет к взрыву. Газовая служба, контролирующая эксплуатацию соответствующих трубопроводов, категорически не допускает полной ее изоляции.

Среди достоинств гипсокартонного короба – простота монтажа и относительная дешевизна. Отделать его можно любым способом, поэтому это один из лучших методов скрыть трубы для любого помещения. По тому же принципу можно создать конструкцию не из ГКЛ, а из ДСП, фанеры либо пластика.

Чтобы скрыть стояк таким коробом, нужно сделать следующее:

1. Из металлических профилей или брусьев сооружается каркас. Направляющий профиль каркаса устанавливается по стене параллельно трубам – так, чтобы между ними оставалось минимум 10 см.
2. Стыки профилей по горизонтали и вертикали обязательно укрепляются.
3. Каркас обязательно закрепляется в 3 местах – на стыке листов, на полу и на стенах. Это позволяет обеспечить необходимую жесткость конструкции.
4. На смонтированный каркас крепятся ранее раскроенные куски гипсокартона.

Как скрыть газовую колонку и трубы в шкафу

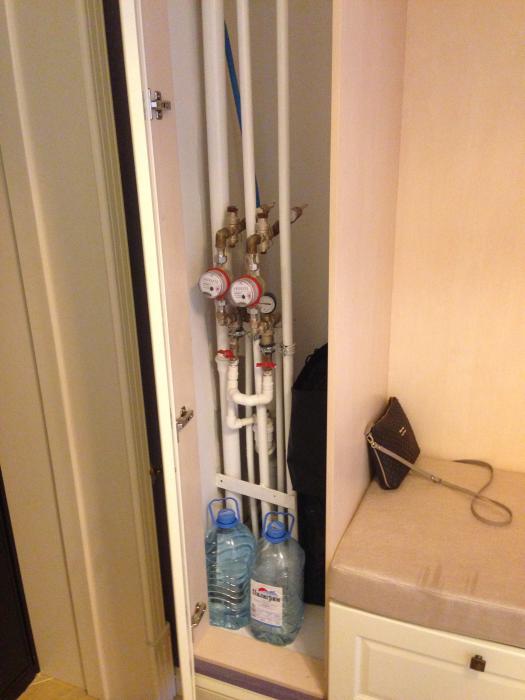

Скрыть трубопровод можно и за кухонной мебелью. В этом случае устанавливаются тумбы без задних стенок – это позволит в любой момент получить доступ к коммуникациям.

А вот с газовой колонкой дело обстоит не так просто. Как уже было сказано ранее, из соображений безопасности лучше всего смириться с ней и ничем не закрывать. Но в погоне за опрятным внешним видом хозяева часто скрывают колонку в шкафу так, как показано на фото ниже:

Если вы решили все-таки встроить газовый водонагреватель в шкаф, то вот как можно/нельзя это делать:

Фото 1. Плохой пример, так как и сверху и снизу шкаф закрыт, хоть пространство между стенками колонки и шкафа имеется.

Фото 2. Этот способ уже лучше, так как частично водонагреватель открыт и шкаф шире колонки.

Фото 3. Смотрится очень аккуратно, так как шкафчики здесь практически таких же размеров как сам водонагреватель, а его белый цвет не диссонирует с кухней. Фронтальная, верхняя и нижняя часть открыта, но по бокам расстояние довольно маленькое.

Фото 4. Наилучший вариант, так как колонка открыта (маленький шкафчик с решетчатым фасадом) и практически сливается со светлой стеной.

Вообще, при большом желании колонку можно перенести в коридор, однако для этого он должен отвечать следующим требованиям:

• Перенос колонки в обязательном порядке должен согласовываться с газовой службой, которая может вам и отказать. К примеру, в домах старого фонда и в квартирах с очень старыми колонками перенос вряд ли одобрят;
• Демонтаж и монтаж осуществляется только специалистами;

• Имейте в виду, что за такую услугу придется немало заплатить.


А вот доказательство того, как самый обыкновенный водонагреватель может вписаться в самую обыкновенную квартиру, например, в хрущевке.

Если вы находитесь в стадии ремонта, колонку переносить не хотите и еще выбираете цвет стен, то лучше всего покрасить стены в светлый цвет и шкафы также выбрать белые. Колонка в этом случае не будет портить внешний вид кухни, а светлые стены и мебель еще и визуально увеличат пространство. Вот как вписали белый водонагреватель в интерьер кухни Юлия и Денис, живущие в доме старого фонда в Петербурге.

Еще один прием – выбрать не только стены и мебель белую, но и белую вытяжку.

Варианты декора

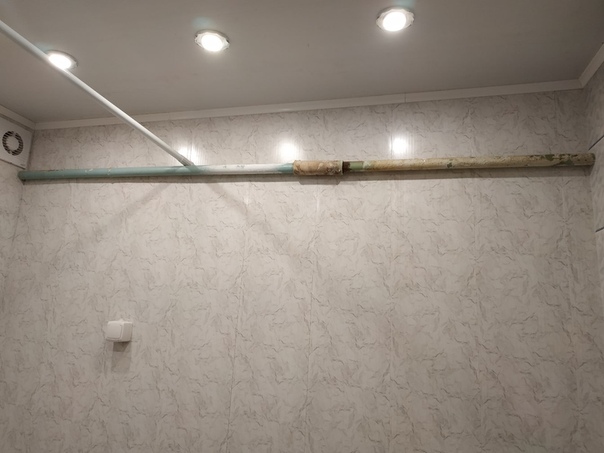

Нередко бывает так, что трубы проходят вдоль стены по всей длине помещения или располагаются в зоне кухонного фартука. Может также понадобиться скрыть батарею или интересно обыграть стояк, используя подходящий декор.

Здесь существует несколько вариантов интерьерных решений:

1. Если трубы проходят в непосредственной близости от рабочей зоны, то лучший декор для них – это система рейлингов
   . Рейлинги представляют собой подвесную систему со множеством различных полочек, крючков и необходимых кухонных приспособлений. Чтобы превратить стояк в рейлинг, его нужно тщательно зачистить и покрасить краской, имитирующей нержавейку. Затем около трубы помещают необходимые приспособления – не забывайте, что вешать на коммуникации ничего нельзя.
2. Батарею и трубы можно просто окрасить в цвет стен.

1. Толстую трубу можно декорировать интерьерной мозаикой или художественной росписью.
2. Можно обвить конструкции искусственными цветами, жгутом, разноцветными нитками – все зависит от того, в каком стиле оформлена кухня.

1. Симпатичный вариант получится, если использовать декор в технике декупаж. Вы можете выбрать любой мотив, соответствующий имеющемуся интерьеру, а также сделать поверхность блестящей либо матовой.

Специалисты, выполняя свою работу по монтажу газовых коммуникаций, руководствуются ведомственными правилами, дизайн их не интересует. Со временем владельцы задумываются об улучшении интерьера. В любой ситуации, чтобы скрыть газовые коммуникации, можно выбрать наиболее подходящий метод, который не нарушит правил безопасности.

Размещение газовых труб и маскировки по требованиям СНИП

Чтобы газовые коммуникации не мешали расположению мебели, не портили интерьер, их можно перенести в другое место. Процедура сложная, сопряжена не только с финансовыми затратами, требуется согласование с газовой службой. По этой причине большинство думает о том, как красиво спрятать газовую трубу на кухне.

Использовано несколько вариантов маскировки труб: хромирование краской, рейлинг, навесные шкафы

Тем, кто хочет изменить расположение коммуникаций, следует помнить, что самовольные действия недопустимы: они чреваты катастрофическими последствиями не только для инициатора, но и для соседей. В случае необходимости обращаются в газовую службу, с которой согласовывают все работы.

Правила СНИП запрещают:

• заводить газовые коммуникации в вентиляционные каналы;
• устраивать несъемный короб на стояке;
• делать герметичную обшивку;
• утапливать трубы в стене;
• отделывать гипсом.

Использовать натяжной или подвесной потолок, чтобы замаскировать газовые трубы, запрещено, поскольку не соблюдается основное правило безопасности: быстрый доступ. Там разрешается размещать только водопроводные, отопительные или электрические коммуникации.

Закрыть магистраль в коридоре можно с соблюдением правил безопасности. Обычно трубы проходят под самым потолком, закрывать их коробом наглухо запрещается. Даже если устроить смотровые лючки, могут быть претензии со стороны газовой службы, если работы провести без согласования с ними. Оригинальное решение – устройство неширокой полочки под трубой, чтобы она не просматривалась снизу. Можно задекорировать или просто нанести слой краски.

Вместо декоративных полочек лучше устроить в коридоре антресоли, за которыми спрятать газовую трубу – красиво, практично и не нарушается безопасность

Требования продиктованы нормами безопасности. Правило об околотрубной зоне с хорошей вентиляцией или совершенно открытой вызвано тем, что при утечке газа он не должен скапливаться. При нарушении нормативов жители вовремя не узнают о неполадке, о чем сигнализирует запах специальных добавок.

Как оригинально покрасить газовые трубы в кухне

Не каждый хозяин маскирует трубы, большинство предпочитает более простые и бюджетные способы. Самый распространенный вариант – окрашивание, которое можно выполнить декоративно, чтобы труба отлично вписалась в интерьер. Часто ее расписывают под ствол дерева, например, березы. Если на стене нарисовать несколько листочков, они как бы продолжат композицию, сделают оформление оригинальным.

Покраска в один тон со стенами делает коммуникации малозаметными

Вариант окрашивания очень простой и привычный. Его преимущества:

• возможность выполнения практически каждым человеком без особых усилий и знаний;
• минимум затрат;
• правильно подобранный оттенок вписывается в интерьер;
• полная безопасность – коммуникации всегда доступны.

Недостаток единственный – трубы остаются на виду, даже если маскировка самая тщательная.

Оригинальная художественная роспись

Газовая линия на кухне, покрытая в тон поверхности помещения, становится малозаметной, гармонично вписывается в интерьер. Контрастные краски применяют редко, только в случае, если они присутствуют в стиле оформления квартиры. Когда мастер обладает художественными способностями, красивый геометрический или цветочный орнамент на трубе будет выглядеть уместно.

Рейлинг – просто до удивления

Для использования этого варианта идеально подходят горизонтально расположенные трубы. Обычно они проходят параллельно кухонному фартуку, а между ним и навесными шкафами остается пустое пространство. Именно магистраль используется как основа рейлинговой конструкции. Металл зачищают до основания, покрывают грунтовкой и несколькими слоями краски с эффектом хромирования или бронзы.

Рейлинговая система: представление о навешивании на газовую трубу ошибочное – все крепится к стене

Когда трубопровод высохнет, приступают к воплощению дизайнерских замыслов. На стену над ним крепят крючки для размещения различной кухонной утвари, полотенец. Возникает зрительный эффект, что они висят прямо на газопроводе. Также размещают в этом промежутке полочки, можно установить сушку для посуды. Вариантов много, их осуществление зависит от фантазии хозяев. Рейлинговое оформление придает кухонному интерьеру современный вид. Другая положительная сторона – постоянный доступ к трубам.

Важно! Магистраль не может служить несущим элементом, на который создается нагрузка. Она выполняет чисто декоративную функцию.

Маскировка в стиле декупажа – ничего сложного

Применение этой техники очень простое. Газовую трубу на кухне, в ванной коридоре можно закрыть с использованием недорогих материалов: клея ПВА и лака для окончательной отделки. Внешний вид зависит от многослойных бумажных или тканевых салфеток, узор на которых выбираются по вкусу хозяевами.

Декупаж выглядит оригинально

Воплощают идею в такой последовательности:

• зачищают газовую коммуникацию до блеска, тщательно удаляя старую краску, жир и грязь, оставляют просохнуть;
• салфетку покрывают клеем, затем аккуратно отделяют слой с узором;
• прикладывают его к трубе, с осторожностью разглаживают;
• опять наносят клей;
• после высыхания покрывают лаком, который придаст блеск.

Салфетки имеют разнообразные рисунки, так что декор может быть оригинальным. Главное, чтобы он гармонировал с дизайном кухни.

Декорирование в этом стиле особенно легко выполняется по гипсокартонным коробам, под которыми спрятаны газовые коммуникации. Используют специальную пленку для декупажа. По сравнению с салфетками с ней работать проще, на отделке не остается даже маленьких неровностей, что возможно в предыдущем случае. Ухаживать за такими поверхностями легко – достаточно протереть влажной тряпочкой.

Стилизация под тропические растения: просто и со вкусом

Интересный вариант имитации пальмы: выполнение не требует особых усилий. Используется толстый шпагат, им обматывают участки магистрали, которые находятся в поле зрения. Дополняют украшение подвешенными на время цитрусовыми плодами, вьющимися лиановыми комнатными растениями, цветами.

Можно ли зашивать газовые трубы в квартире гипсокартоном

Все рассмотренные ранее варианты не скрывают коммуникации, а только маскируют. Это устраивает не всех, поэтому прибегают к сооружению короба. Используют самый распространенный и разрешенный материал – гипсокартон, но возможно применение фанеры, пластика, МДФ. В основном предпочитают ГКЛ из-за невысокой стоимости и простоты монтажа. Кроме него понадобятся специальные профили, саморезы. Из инструментов – шуруповерт и ножницы по металлу.

Кроме несложной установки, привлекают другие достоинства. Трубы полностью скроются под коробом, который станет частью интерьера. Декор подобной конструкции выполняется в различной технике: уместны будут простое окрашивание или отделка пленкой для декупажа. К недостаткам относится уменьшение полезной площади, что важно для малогабаритной кухни, поэтому вариант используется преимущественно в просторных помещениях. Для экстренного доступа к коммуникациям запрещается устройство несъемных конструкций.

Вентилируемый декоративный короб для маскировки газовых коммуникаций

Изготовление начинают с монтажа каркаса, вариантов которого довольно много. Выбирают в зависимости от предполагаемых размеров и возможной установки дополнительных элементов. Трубы не всегда закрывают полностью, иногда только какой-то участок. Каркас монтируют отдельно или встраивают в мебель. В некоторых случаях делают фальш-стену, скрывая все неприглядные места. Кроме металлического профиля допустимо использование деревянных реек.

Короб монтируется в несколько этапов:

1. Рассчитывают габариты конструкции. Ширина должна обеспечить беспрепятственный доступ для проведения технического обслуживания оборудования;
2. Устанавливают каркас. Профиль или рейки крепятся саморезами к стене после проверки уровнем строго вертикального и горизонтального расположения;
3. Замеряют готовую конструкцию. Переносят данные на лист гипсокартона и вырезают заготовки;
4. Закрепляют на каркасе, используя саморезы и шуруповерт. Все неровности, щели зашпаклевывают или заделывают монтажной пеной, срезав остатки после полимеризации.

Монтаж короба начинают с устройства каркаса

Если на участке коммуникации находятся краны или соединения, устройство глухого короба нарушает правила безопасности: к оборудованию должен быть постоянный доступ. В этом случае его делают съемным, что усложняет конструкцию. Как более доступный вариант выбирают декоративную панель, которая без труда снимается. Под ней может находиться также счетчик. К тому же, такой вариант позволяет сделать короб украшением интерьера, если фасад будет решетчатым или узорным. За изготовление возьмутся мастерские.

Можно купить готовый пластиковый короб, который легко установить и снять при необходимости. Ему можно придать любой цвет, который не нарушит целостность интерьера помещения. Подобно гипсокартонной конструкции он обладает тем же существенным недостатком: забирает свободное пространство.

Скрыть магистраль в коридоре можно с соблюдением правил безопасности. Обычно трубы проходят под самым потолком, закрывать их коробом наглухо запрещается. Даже при устройстве смотровых лючков могут быть претензии со стороны газовой службы, если работы провести без согласования с ними. Оригинальное решение – неширокие полочки под трубой, чтобы она не просматривалась снизу. Можно украсить элементами декора или просто нанести слой краски.

Как под мебельным фасадом скрыть газовую трубу

Использование мебели, чтобы скрыть газовые коммуникации, самый совершенный, но не всегда простой способ. Трубы, если они расположены горизонтально, прячут в навесные шкафы. При вертикальном размещении используют пеналы. Самостоятельное изготовление качественной мебели доступно мастерам, обладающим профессиональными навыками. При большом желании можно изготовить своими руками с помощью электролобзика и последующим декорированием.

Кухонный гарнитур полностью маскирует газовые трубы

В большинстве случаев используются готовые конструкции или заказывают в мастерских. В посудных шкафчиках с фабрики удаляют задние стенки и навешивают без них, делая в стенках пропилы. Изготовленная по спецзаказу мебель учитывает конфигурацию коммуникаций, в ней прячутся все трубы и газовые приборы. Преимущество подобного варианта в том, что ко всему оборудованию есть постоянный доступ, а если площадь кухни ограничена, то шкафы используют по прямому назначению.

Трубы и приборы скрыты за навесным шкафом с подъемной дверцей

Самодельную конструкцию делают из довольно крепких материалов, таких как фанера и ДСП, что позволит установить на них дверцу. Для нее нужны навесные петли и ручки. В боковых стенках выбирают фальц под выступы крышки. В местах прохождения труб и шлангов размечают места под отверстия и вырезают. Собирают конструкцию на клею и саморезах, после чего готовое изделие навешивают на стену.

В некоторых квартирах трубопровод расположен горизонтально на небольшой высоте. В таком случае возникает проблема, как зашить такую магистраль. Ее прячут под столешницей, которую делают самостоятельно или заказывают. Для доступа к вентилю удлиняют ручку.

Чтобы не возникло неприятных последствий в результате самостоятельных действий с газовыми коммуникациями, возможных штрафных санкций, не следует забывать о безопасности. Перед работой знакомятся с правилами, чтобы планируемые действия не прекословили им.

Требований не так много, придерживаться не составит труда:

• крепление любых изделий, в том числе при варианте рейлинга, осуществляется на стены, ни в коем случае не на трубы;
• все конструкции выполняются съемными или с дверцей, панелью, обеспечивающими быстрый доступ к приборам;
• глухие коробы, в которых может скапливаться газ при утечке, запрещены;
• газовая колонка прячется за обшивкой при условии обеспечения мощной вентиляции;
• к использованию разрешаются все материалы, кроме гипса.

Газовая колонка спрятана в шкафу с дверцей, имеет надежную вытяжку

Согласно нормативам расположение труб и счетчиков осуществляется в наиболее заметных и доступных местах. Подход к оборудованию не может затрудняться никакими препятствиями, чтобы при необходимости произвести экстренное перекрытие газа или ремонт. Это заложено в правилах и подлежит беспрекословному выполнению. Вариантов маскировки газовых коммуникаций множество, но при этом не следует забывать о безопасности в угоду декоративности.

Газовая труба на кухне может испортить визуальную красоту домашнего интерьера. В зависимости от стиля, расположения, планировки кухни и много другого существуют разные способы закрытия газовой трубы.

Фото газовой трубы на кухне и основные методы маскировки

1-й вариант
— закрытие газовой трубы мебелью.

Этот метод считается удобным и практичным. Оптимальное решение — встроенная мебель со специальным навесным шкафчиком или пеналом. В шкафчике не должно быть задней стенки. Плюсы — быстрый доступ к газовым счетчикам, соблюдена техника безопасности.

2 -й вариант
— закрыть газовую трубу гипсокартонной конструкцией. Этот метод является самым распространенным. Так как является экономичным, простым и визуально эстетичным. Минус такого использования — не соблюдена техника безопасности, труднодоступность к трубе, лишнее перекрытие площади, что не подходит для малогабаритных кухонь.

Видео: Монтаж гипсокартонной конструкции

3-й вариант
— маскировка коробом из ДСП. Легкая конструкция, простой способ закрытия, подходит для маленьких кухонь и под любой гарнитур. Чаще всего такой метод используется, если газовая труба проходит в непосредственной близости с плитой.

4 вариант
— маскировка различным декором. В зависимости от дизайна и фантазии можно задекорировать газовую трубу самыми различными способами — обложить камнями, закрыть хромовой трубой, деревом, магнитами и другое. Главное, чтобы такое оформление сочеталось с интерьером кухни.

5 вариант
— покрасить газовую трубу обычной краской. Это самый дешевый способ закрытия газовой трубы. Краску выбирают в зависимости от цвета гарнитура или стен на кухне.

Как спрятать газовую трубу? — BurnleyHouse

В моих комнатах внизу есть трубы отопления, которые идут вверх по стенам, чтобы питать радиаторы наверху. Когда я перебрался внутрь, они были скрыты белыми пластиковыми кожухами для труб — прямоугольными коробами из ПВХ, которые защелкивались на зажимах для труб, которые крепят трубы к стене. Теперь, когда дело доходит до прикрытия некрасивых труб, у вас не так много вариантов, и хотя этот пластиковый короб не совсем красивый, по крайней мере, он выглядит лучше, чем (пластиковые) трубы отопления.

Тем не менее, из плохой работы можно сделать худшее. Куда бы я ни посмотрел, канал был обрезан примерно на полдюйма короче, поэтому он не доходил до потолка, а это означало, что я не мог не видеть трубы в щели наверху. Что еще хуже, тот, кто красил комнаты, не удосужился сначала снять кабельную коробку, поэтому все они были покрыты краской магнолии. К счастью, когда я смонтировал кабельную коробку, это дало мне возможность перерезать кабельную коробку. Я соскреб краску и протер ее шероховатой стороной губки (это фактически придало ей приятный атласный вид, а не яркий глянцевый белый цвет, так что это был бонус).Я вырезал кусок картона, чтобы он соответствовал профилю свода, и использовал его в качестве шаблона для распиловки и подпиливания кабельного канала, чтобы он теперь сидел заподлицо (хорошо, достаточно близко). Выглядит намного лучше — я могу это терпеть.

Помимо труб отопления в гостиной есть еще и газовая труба. Он идет вверх от газового счетчика в подвале к потолку, затем через весь дом и снова вниз к котлу на кухне. Что меня поразило в этой трубе, когда я впервые снял ее, так это то, что она потенциально могла выглядеть довольно привлекательно — это хорошая медная труба толстого диаметра (38 мм).Медь — красивый металл и довольно дорогой в наши дни, так зачем же прятать ее за нафф-ПВХ? Сделайте это функцией, как в старые добрые времена, когда люди хотели продемонстрировать все возможности, которые они установили в доме. (Тем не менее, монтажники бухты казались весьма ошеломленными, когда я сказал им, что больше не собираюсь закрывать трубу после того, как они уйдут).

Теперь труба была прикреплена к стене с помощью таких же неприятных пластиковых зажимов, как и трубы отопления. Очевидно, они должны были уйти, поэтому я купил несколько латунных зажимов для труб на eBay за 2 фунта стерлингов.45 пара. Они выступают из стены немного дальше, чем старые зажимы, но я счел, что в трубе было достаточно прогиба, чтобы немного оторвать ее от стены, чтобы соответствовать новым зажимам (осторожно, конечно, я не хотел растрескивать любые суставы).

Сложнее всего было удалить старые зажимы, так как винты, крепящие их к стене, были закрыты за трубой. Я не видел никакого способа их отвинтить, поэтому я использовал младшую ножовку, чтобы разрезать зажимы и винты.Это была настоящая боль в яицах, и в процессе я стерла кожу с суставов пальцев. К счастью, кровь вылилась губкой прямо со стены. Я покрыл остатки винтов шпатлевкой (1 фунт от Wilko).

У новых зажимов есть винты, доступные с любой стороны трубы, поэтому их было легко установить. Кроме того, вот вам совет: не тратьте время на обычные розетки (они же розетки Rawl на британском языке). Знаете, такие, которые приходят на литник и выглядят как детские пальцы? Они мусор.Вам нужны дюбели, нарезанные по длине. Вы можете врезать их глубже в стену, если хотите — длиннее, чем сам винт, — чтобы они с меньшей вероятностью проворачивались. Они также подходят для многих типов винтов (зеленые подходят для винтов диаметром от 4,5 до 5,5 мм), поэтому вам не нужно каждый раз покупать «подходящие заглушки». Я покупаю свою на eBay по цене 2,95 фунта стерлингов за пять экземпляров длиной 30 см.

После перекраски стены я отполировал трубу проволочной мочалкой, и получилось очень приятно! (Разве вы не знаете, я купил проволочную вату в Йорке, затем посмотрел на пачку и обнаружил, что она сделана в Бернли!) Очень стимпанк.Я думаю, что он будет особенно эффектно смотреться с кусочком зеленой мишуры на Рождество…

Так как же спрятать газовую трубу? Ответ: На виду.

Нравится:

Нравится Загрузка …

Связанные

Peoples Программа замены газопровода — необходимое решение для старой небезопасной системы

Заглавная статья Sun-Times от 17 февраля о программе замены магистрального газопровода в Чикаго не признала срочность плана и его поддержку со стороны регулирующих органов и независимого технического эксперта.

В рассказе отсутствовал тот очевидный факт, что критическое состояние существующей системы магистрального газоснабжения Чикаго представляет собой чрезвычайную ситуацию с точки зрения безопасности. Комиссия по торговле штата Иллинойс заказала независимое инженерное исследование плана замены системы в 2020 году, и один из ее основных выводов был тревожным: более 80% газопроводов в городе Чикаго надежно эксплуатируются менее 15 лет. Исследование зашло так далеко, что предложило ускорить сроки, чтобы завершить проект на 10 лет раньше, чем предполагалось изначально.

Любой рабочий, выполнявший замену коммунального оборудования в городе Чикаго, подтвердит, что никогда не знаешь, что можно найти под улицами города. Сменные бригады все еще снимают деревянные газовые магистрали, проложенные до того, как Авраам Линкольн стал президентом. В городе Чикаго насчитывается около 30 поставщиков подземных коммунальных услуг, и выполнение программы замены в непосредственной близости от других линий требует многослойного муниципального надзора и серьезно замедляет процесс выдачи разрешений.

Еще больше усложнило дело предыдущие администрации, настаивавшие на замене газопроводов по тому же графику и карте, что и другая городская инфраструктура, чтобы свести к минимуму перебои в движении.Вынуждая коммунальное предприятие выполнять работу других коммунальных служб или дополнительную работу с городской инфраструктурой, практически невозможно максимизировать эффективность затрат или операций.

ОТПРАВИТЬ ПИСЬМА НА: [email protected] . Пожалуйста, укажите ваш район или родной город и номер телефона для проверки. Буквы должны быть не более 350 слов.

Но, в конце концов, противники плана сосредоточили свою критику на стоимости, не привлекая контекста, например того факта, что средний чикагский газовый клиент сегодня меньше, чем в 2013 году.Комиссия по торговле штата Иллинойс чрезвычайно подробно регулирует этот и другие планы замены коммунальных предприятий, наблюдая за всем, от сквозных затрат до эксплуатационных требований.

Это грандиозное мероприятие. Peoples Gas и ее подрядчики заменяют систему 1800-х годов на современную безопасную систему, которая уже доказала свою эффективность на готовых объектах, таких как Rogers Park. Если мы хотим пожертвовать такими усовершенствованиями безопасности, как системы перекрытия жилых домов, мы рискуем повторить серию смертоносных взрывов газа, потрясших Бостон в 2018 году.Если мы ослабим регулирование или близоруко переместим нашу инфраструктуру в сторону электрификации, нас ждет судьба, подобная той, которую мы наблюдали в Техасе. Если мы хотим снизить затраты за счет срезания углов, мы будем вынуждены сопоставить эти сбережения с теми жизнями, которыми мы рискуем в процессе.

Магистраль природного газа в Чикаго должна была быть заменена несколько десятилетий назад, но наша безопасность и экономическая жизнеспособность как города зависят от сохранения курса и завершения замены без ущерба для безопасности или надзора.Такие группы, как PIRG, могут не захотеть рассказывать всю историю, но жители Чикаго должны это услышать.

Джеймс М. Суини, президент-коммерческий директор
Международный союз инженеров-эксплуатационников Местный 150

Необходимость охоты на волка

Прежде чем ругать охотников, пытающихся справиться с перенаселенным видом, вам необходимо собрать факты. Вы когда-нибудь видели, как волки сбивают молодого олененка? Поверьте, это гораздо менее красиво.

Существует необходимость уменьшить количество волков в Висконсине, и уменьшение количества волков, которое охотники Висконсина сделали за два дня, говорит вам о проблеме, с которой мы сталкиваемся.Они могли бы сделать вдвое больше, а у нас все равно было бы слишком много.

Встаньте лицом к лицу со стаей возле вашей квартиры в метро, ​​а затем давайте поговорим.

Ричард Вайс. Висконсин

Технические характеристики линии обслуживания

— город Порт-Аранзас

Технические характеристики линии обслуживания

Вся установка и ремонт сантехники должны соответствовать федеральным кодексам, кодексам штата и города.

Департамент газа города Порт-Аранзас предоставляет следующие письменные спецификации, основанные на Национальном кодексе топливного газа Американской газовой ассоциации.

Следование этим спецификациям поможет предотвратить задержку с подключением газоснабжения к вашему дому или месту работы.

Местоположение точки доставки должно быть приемлемым для города Порт-Аранзас. Свяжитесь с отделом газа по телефону (361) 749-4111 или отправьте электронное письмо по адресу [email protected] в формате PDF или JPEG с копией вашего плана участка для конкретного места.

Системы газовых трубопроводов должны быть такого размера и установлены таким образом, чтобы обеспечивать подачу газа, достаточную для удовлетворения максимального спроса, без чрезмерной потери давления между точкой подачи и устройством.

Газовые трубопроводы должны иметь минимальную глубину закладки 18 дюймов на дне траншеи.

Металлические трубы или трубки, подверженные коррозионному воздействию, должны быть защищены утвержденным способом.

Цинковые покрытия не должны считаться адекватной защитой газовых трубопроводов под землей.

Черный металл, открытый снаружи, должен быть защищен от коррозии способом, удовлетворительным для должностного лица по строительству.

Пластиковые трубы, трубки и фитинги должны использоваться только снаружи, под землей и должны соответствовать ASTM D2513.Труба должна иметь маркировку «газ» и «ASTM D 2513». Труба должна сопровождаться проводом для прямого захоронения AGW №12, а все гайки, используемые под землей, должны быть пригодны для непосредственного захоронения.

Стальные трубки должны соответствовать ASTM A 254 или ASTM A 539.

Медные трубки должны соответствовать стандарту типа K или L ASTM B 88 или ASTM B 280.

Трубы из алюминиевого сплава должны соответствовать ASTM B 210 ASTM B 241. Трубки из алюминиевого сплава должны иметь покрытие для защиты от внешней коррозии.Трубы из алюминиевого сплава не должны использоваться вне помещений или под землей.

Трубопроводы из поливинилхлорида не допускаются для новых газовых систем.

Требования к газовым стоякам

Газовые стояки из черной или оцинкованной стали должны иметь трубную обмотку. Безанодные газовые стояки должны быть жесткими, спроектированными и сертифицированными в соответствии с требованиями Категории I ASTM D 2513 и CFR 49 §192.281.
Газовые стояки должны быть не менее 1 дюйма в диаметре, металлические, на 2 фута выше готовой поверхности и с минимальным пространством 2 фута перпендикулярно от городского стояка.См. Рис. А ниже. IF : требуемая потребность в газе равна или превышает 2 млн БТЕ, уведомите Департамент газа о спецификациях газового стояка.

Информация о размещении газового счетчика на линии застройки

Решение покупателя дома иметь природный газ в своем доме зависит от местоположения, местоположения, местоположения и большинства строителей и застройщиков, которые поддерживают эстетически привлекательный внешний вид своих домов и подразделений, поэтому Департамент газа города Порт-Аранзас придумал способ повысить ценность их зданий.Размещение счетчика природного газа дома и скрыто от глаз — идеальное решение. Вот некоторые из следующих требований и рекомендаций, которые также подходят для этого метода.

• Сервитут шириной (минимум) 5 футов по длине газопровода (трубопровода) должен быть предоставлен Управлению газа города Порт-Аранзас владельцем земли.
• План участка должен быть представлен в Газовый департамент (в цифровых форматах PDF или JPEG) с предполагаемым местоположением отвода газовой магистрали не позднее, чем через 10 дней после подачи заявки на разрешение на строительство для надлежащего планирования.

• Должен быть установлен подземный боковой клапан бордюра с коробкой доступа к удлинителю, размещенный на чистом уровне. Могут применяться некоторые исключения, обратитесь в газовый отдел для получения информации.
• Счетчик природного газа может проникать только на расстояние до 5 футов от линии здания. Могут применяться некоторые исключения, свяжитесь с газовым отделом для получения информации.

• Требования зоны допуска газового департамента для вентиляционных отверстий, воздухозаборников, электросчетчиков, рабочих окон, дверей и т. Д.? должно быть удалено от вентиляционного отверстия регулятора газа не менее чем на 3 фута.
• План сайта можно отправить на [email protected].
• См. Другие требования у Строительного чиновника.

Присылайте любые комментарии или вопросы по адресу [email protected]

• Когда счетчики газа устанавливаются перед гаражами или в любом другом месте, они могут быть повреждены транспортными средствами и т. Д.? Газовое управление требует установки постов охраны для защиты.
• Сторожевой пост должен представлять собой трубу диаметром 4 дюйма, заполненную бетоном на бетонном основании диаметром 15 дюймов, глубиной 4 фута и 3 фута от отметки №

.

Чем пахнет утечка газа?

Природный газ — одно из самых чистых и безопасных ископаемых видов топлива, которое используется в доме для питания газовых приборов и систем, таких как плита и водонагреватель.Поскольку природный газ не имеет запаха и вкуса, в него добавляется безвредное вещество, называемое меркаптаном, чтобы можно было обнаружить утечку. В отличие от дыма или угарного газа, для обнаружения присутствия газа или дыма в которых используются сигналы тревоги, утечка природного газа обнаруживается с помощью визуальных сигналов, звуков и запахов.

Выявление утечки природного газа

Хотя природный газ не токсичен, утечка увеличивает риск возгорания или возгорания, поэтому важно идентифицировать газ и найти источник с соблюдением соответствующих мер безопасности.

Запах тухлого яйца

Меркаптан — это добавка к природному газу, обладающая запахом, похожим на запах тухлых яиц или капусты. Если вы чувствуете этот запах в доме, возможно, произошла утечка природного газа. Если из ванной исходит слабый, похожий запах, возможно, у вас другая проблема.

Канализационный газ может попасть в ваш дом через сломанную заглушку унитаза или неиспользуемую сливную трубу. Чтобы диагностировать проблему канализационного газа в ванной, обратитесь к сантехнику.

Непрерывное образование пузырьков в стоячей воде

Если стоячая вода за пределами вашего дома пузырится, это может означать утечку в наружной газовой магистрали.Это эффект растворения водой вытекающего природного газа, в результате чего появляются видимые пузыри.

Рев или шипение

Природный газ может тихонько шипеть или рычать при выходе из протекающей трубы. Обычно источником утечки является соединение для природного газа на задней панели прибора, и в этом случае вы, скорее всего, почувствуете запах газа, протекающего в помещении.

Мертвые растения

Если есть утечка во внешней газовой магистрали, ведущей к вашему дому, мертвые или умирающие растения могут сигнализировать о проблеме.Когда природный газ попадает в ваш газон, он вытесняет кислород, необходимый для выживания корней растений. Если вы заметили мертвые растения во дворе, несмотря на надлежащий уход за садом, возможно, произошла утечка природного газа.

Неестественное движение грязи и воздуха

Давление, возникающее из-за утечки в трубопроводе природного газа, может вызвать обдувание двора необычным количеством воздуха. Если нет заметного естественного бриза, и вы видите, как грязь выдувается из вашего двора или воздух проходит через растения, у вас может быть утечка природного газа.

Влияние на здоровье

Хотя природный газ нетоксичен, продолжительное воздействие его свойств может вызвать заметное ухудшение здоровья. Поскольку природный газ постоянно проникает в ваш дом, он может повлиять на ваше обоняние и вытеснить кислород, вызывая затруднения дыхания, головные боли и тошноту. Если вы испытываете эти симптомы и не страдаете каким-либо другим заболеванием или основным заболеванием, возможно, у вас есть утечка газа.

Что делать, если вы чувствуете запах природного газа

Если вы считаете, что произошла утечка газа, выполните следующие действия:

1. Немедленно покиньте территорию. —Если запах природного газа слабый, откройте окна своего дома, выключите контрольную лампу в камине или водонагревателе и покиньте дом и прилегающие территории.Если произошла серьезная утечка газа, вызывающая сильный запах или такие симптомы, как тошнота и головные боли, немедленно выйдите из дома и покиньте это место.
2. Позвоните в газовую компанию и службы экстренной помощи. — Как только будут обнаружены признаки утечки природного газа и вы окажетесь в безопасности от дома или двора, обратитесь в соответствующие органы, чтобы подтвердить и устранить утечку. Обратитесь к местному поставщику природного газа или позвоните по номеру 911.
3. Никогда не используйте свой телефон или другую электронику рядом с предполагаемой утечкой. — Если вы подозреваете утечку газа в своем доме, подождите снаружи и на безопасном расстоянии от дома, чтобы позвонить по телефону в газовую службу или в службу экстренной помощи.Электроника создает статическое электричество, способное воспламенить легковоспламеняющийся природный газ, попавший в воздух.

Подробнее : Безопасность с природным газом

Как предотвратить утечку природного газа

Хотя не всегда можно остановить утечку природного газа, есть некоторые меры предосторожности, которые можно предпринять, чтобы свести к минимуму риск утечки.

• Регулярно обслуживайте свои системы и устройства, проверяя их на износ, который может привести к утечке газа.
• По крайней мере, один раз в год проводите профессиональный осмотр ваших приборов и трубопроводов, чтобы убедиться в отсутствии утечек.
• Обратитесь к профессионалу для замены газовой арматуры и запорной арматуры. Это предотвратит коррозию старой инфраструктуры и утечку.

Часто задаваемые вопросы об утечках газа

Чем пахнет утечка газа в вашем доме?

Природный газ не имеет запаха, но в ваш природный газ добавлено вещество, известное как меркаптан, так что он источает резкий запах тухлых яиц.Если вы заметили этот запах в своем доме, возможно, у вас утечка природного газа.

Кто платит за утечку газа?

Часто неправильно понимают, что коммунальные предприятия платят за ремонт утечки в газовой магистрали. Вы несете ответственность за оплату ремонта и повреждений, вызванных утечкой газа или света. К счастью, некоторые компании, предоставляющие гарантию на дом, такие как American Home Shield, покрывают утечки и разрывы в газопроводах.

Что делать, если чувствуете запах газа?

Если вы подозреваете утечку природного газа и чувствуете запах тухлых яиц, откройте двери и окна, выключите все сигнальные лампы, выйдите из дома и обратитесь в службу 911 или к поставщику газа.В случае более серьезных утечек немедленно покиньте собственность, прежде чем обращаться в соответствующие органы.

Чтобы поделиться отзывами или задать вопрос об этой статье, отправьте сообщение нашей команде обзоров по адресу [email protected] .

Город

усиливает проверки газопровода после смертельного взрыва в Ист-Виллидж

«Они связываются с нами в режиме реального времени, чтобы сказать, что нам нужно, чтобы вы привели кого-нибудь сюда, чтобы проверить это», — сказал Рик Д. Чендлер, комиссар Департамента строительства. .«Мы часто выходим туда в один и тот же день».

Незаконное подключение газа в здании Саннисайд, Квинс. Кредит … Департамент строительства Нью-Йорка

Г-н Чендлер сказал, что в прошлом году агентство провело 343 проверки газопровода, что в пять раз больше, чем в 2014 году. По его словам, он продвигается к цели инспектировать каждое новое газовое соединение в городе, вместо того, чтобы позволять водопроводчикам подтверждать, что они выполнили работу должным образом.

В прошлом году департамент нанял 17 сантехников, а в этом году намеревается нанять еще пятерых.До приема на работу их было семь.

Один из примеров ответа можно найти в здании на 39-м месте в Саннисайд, Квинс.

В начале декабря компания Con Edison, поставляющая природный газ во многие части города, получила сообщение об утечке газа в подвал квартиры. Работники коммунальных служб обнаружили несанкционированный трубопровод, который врезался в линию, идущую снаружи к счетчику компании в здании. Они отключили газ и уведомили Департамент строительства. В течение двух дней, 1 декабря.9, инспектор по строительству пошел туда и обнаружил «незаконно присоединенный газопровод» к счетчику и подключенный к котлу для подачи тепла в подвал, согласно записям ведомства.

В протоколах этих нарушений указано, что владельцем здания является корпорация. Деловые записи показывают, что Ирен Сидеракис была руководителем этой компании.

На этой неделе в спа-центре Angels Care Holistic Pet Spa в Астории, Квинс, где она ухаживала за собакой, г-жа Сидеракис сказала, что у нее были проблемы с коммунальной компанией, но она была слишком занята, чтобы обсуждать их.Она не ответила на несколько последующих сообщений с просьбой прокомментировать ситуацию.

В аналогичном случае в конце декабря городской сантехнический инспектор обнаружил незаконное подключение газа в здании на Четвертой авеню 250 в Бруклине, согласно записям Департамента строительства. Инспектор связался с National Grid, коммунальным предприятием, поставляющим газ в это здание, с просьбой отключить его. Судя по записям, нарушения не устранены.

Атлантический рассвет

Atlantic Sunrise — газопровод, предложенный ООО «Трансконтинентальная газопроводная линия» (Транско).Предлагаемый проект газопровода Atlantic Sunrise предназначен для поставки природного газа путем соединения добывающих регионов на северо-востоке Пенсильвании с рынками в Среднеатлантических и юго-восточных штатах. Предлагаемый проект будет состоять из сжатия и создания петель на линии Транско Лейди в Пенсильвании вместе с участком нового участка трубопровода, называемым Центральной линией Пенн, соединяющим северо-восточный добывающий регион Марселлус с магистралью Транско возле станции 195 на юго-востоке Пенсильвании.Дополнительные существующие объекты Transco добавляются или модифицируются, чтобы газ мог течь в двух направлениях. Предлагаемый коридор трубопровода пройдет через 10 округов от северо-востока Пенсильвании до южного яруса Пенсильвании.

Ниже представлена ​​информация о заявках и разрешениях, связанных с предлагаемым проектом, Central Penn Line, а также Unity и Chapman Loops. Связанные документы, такие как дополнительная переписка между DEP и заявителем, могут находиться в файлах DEP, которые хранятся в том региональном офисе, который проводит рассмотрение заявок.Примечание: рассмотрение заявок в Ланкастер и Ливан завершено Северо-Центральным региональным офисом. Лица, желающие просмотреть общедоступный файл приложений, связанных с проектом, должны запланировать проверку файла в соответствующем региональном офисе (например, северо-восточном или северо-центральном).

Информационный лист Atlantic Sunrise

Это
Информационный лист содержит краткое изложение предлагаемого проекта.

Пресс-релизы:

Информация о соответствии и правоприменении

Уведомления о нарушении:

Глава 105, Разрешения на водные препятствия и вторжения и Глава 102, Разрешение на борьбу с эрозией и отложениями (E&S) — Central Penn Line

30 августа 2017 года DEP выпустил разрешение от Транско на Центральную Пенн Лайн проекта трубопровода Атлантик Санрайз.Что касается Central Penn Line, DEP рассмотрел 8 заявок на получение разрешений согласно главе 105 и 1 заявление на получение разрешения согласно главе 102.

Утверждение плана качества воздуха для округа Ланкастер

Комментарий Ответный документ

В 2016 и 2017 годах DEP провел два периода общественного обсуждения. В документе с ответом на комментарий резюмируются комментарии, представленные DEP 4.255 комментаторами как в процессе участия общественности, так и в ходе четырех общественных слушаний. Эти комментарии были отправлены в течение 2 отдельных периодов комментариев.

Глава 105, Разрешения на водные преграды и вторжения, и Глава 102, ESCGP-2 — Петля Юнити (округ Лайкоминг)

30 августа 2017 года DEP выдал разрешение Главы 105 компании Transcontinental Gas Pipe Line, LLC (Transco ) Unity Loop проекта трубопровода Atlantic Sunrise. Природоохранный округ округа Лайкоминг 30 августа 2017 года признал ESCGP-2 для Unity Loop. Публичные уведомления будут представлены в бюллетене Pennsylvania Bulletin как для разрешений по Главе 105, так и для разрешений ESCGP-2.

Глава 105, Разрешения на водные преграды и вторжения, и Глава 102, ESCGP-2 — Chapman Loop (округ Клинтон)

29 апреля 2016 года выдано Разрешение по главе 105 для Transcontinental Gas Pipe Line Company, LLC (Transco) Петля Чепмена проекта трубопровода Atlantic Sunrise. Уведомление о разрешении на получение петли Чепмена по главе 105 было опубликовано в бюллетене Пенсильвании 14 мая 2016 года. 14 мая 2016 года природоохранный округ округа Клинтон подтвердил использование ESCGP-2 для петли Чепмена.Эти разрешения были опубликованы в бюллетене Пенсильвании 2 июля 2016 года.

Утверждение плана качества воздуха

Получено заявление об утверждении плана для использования кредитов на сокращение выбросов для компенсации строительных выбросов

14 июля 2017 года DEP получил заявление на утверждение плана от Transcontinental Gas Pipeline Company, LLC, которое разрешает передачу и использование кредитов за сокращение выбросов (ERC), созданных Фондом восстановления ресурсов округа Харфорд, расположенным в округе Харфорд, штат Мэриленд.Заявка на одобрение плана разрешает передачу и использование ERC для 106,0 тонн оксидов азота в соответствии с требованиями компенсации, установленными в Утверждении плана № 36-001GC, в отношении выбросов при строительстве от проекта трубопровода Atlantic Sunrise в округе Ланкастер. Уведомление о намерении утвердить план было опубликовано в бюллетене Пенсильвании 22 июля 2017 г. 30-дневный период общественного обсуждения начался 22 июля 2017 г. и завершился 21 августа 2017 г. Открытые слушания по Плану Утверждение состоялось 14 августа 2017 г. в 18:30 P.M. в Lancaster Farm and Home Center, 1383 Arcadia Road, Lancaster, PA 17601. Более подробную информацию см. В бюллетене Pennsylvania Bulletin .

Документы

1. Заявка на утверждение плана Atlantic Sunrise
2. Разъяснение относительно источника ERC
3. Утверждение предлагаемого плана
4. Меморандум о пересмотре утверждения плана

Заявочный материал для главы 105, Разрешение на водные препятствия и вторжения, и главы 102, Общее разрешение на борьбу с эрозией и контролем отложений на земные нарушения, связанные с разведкой, добычей, переработкой или обработкой нефти и газа или объектами передачи ESCGP-2), Уведомление о намерениях (NOI) — Central Penn Line

4-я подача заявки и Дополнение к заявке

21 августа 2017 года DEP получил обновленные материалы заявки от Transco в ответ на письма о технических недостатках, которые были отправлены 11 июля 2017 года.

17 августа 2017 г. компания Transco предоставила DEP дополнительную информацию о заявке. В частности, Transco предоставила DEP обновленную версию плана мониторинга скважин и пружин ASR, которую они ранее предоставили FERC. План включает следующее:

• Мониторинг водозаборной скважины до 450 футов от трассы горизонтально-направленного бурения (ГНБ);
• Процедуры отбора проб воды из скважин до, во время и после строительства в коридоре мониторинга скважин ГНБ; и
• Обновленные параметры отбора проб в соответствии с рекомендованными PADEP базовыми параметрами перед бурением на нефть и газ (PADEP 2016).

Эта дополнительная информация будет рассмотрена как часть материала заявки на получение разрешения согласно Главе 105.

В течение недели с 31 июля 2017 года DEP получил обновленные материалы заявки от Транско в ответ на письма о технических недостатках, отправленные 11 июля 2017 года.

Следующие ответы на письма о технических недостатках и пересмотренные заявки на получение разрешения находятся на рассмотрении :

Информация о местонахождении чувствительных видов была удалена из файлов PNDI.Эти отредактированные файлы размещены ниже.

Третья подача заявки

В течение недели с 1 мая 2017 года DEP получил обновленные материалы заявки от Транско в ответ на письма о технических недостатках, отправленные 24 февраля 2017 года. Департамент рассмотрел ответы на технические неполадки, пересмотрела заявки на получение разрешений и отправила письма о технических недостатках 11 июля 2017 года.

В течение недели с 1 мая 2017 года DEP получило обновленные материалы заявки от Transco в ответ на письмо о технических недостатках, отправленное 24 февраля 2017 года.Департамент рассмотрел ответы на технические недостатки, пересмотренные заявки на получение разрешений и отправил письма о технических недостатках 11 июля 2017 года.

Вторая подача заявки

В течение недели с 21 ноября 2016 года DEP получил обновленные материалы заявки от Транско в ответ на письма о технических недостатках, которые были отправлены 29 июля 2016 года.

1-я подача заявки

В течение недели 31 августа 2015 года DEP получил заявки на получение разрешений на водные препятствия и вторжения по главе 105 и главу 102, общий контроль за эрозией и наносами Разрешение на вмешательство в землю, связанное с операциями по разведке, добыче, переработке или переработке нефти и газа или объектами передачи (ESCGP-2) Уведомления о намерениях (NOI).На данный момент Департамент не просил подавать материалы заявки в электронном формате.

29 июля 2016 года Департамент направил в Транско письма о технических недостатках. 26 сентября 2016 года компания обратилась с просьбой о продлении срока для устранения технических недостатков Департамента еще на 60 дней. Департамент предоставил запрошенное продление и предоставил дату ответа 26 ноября 2016 года.

Ниже приведены письма о технических недостатках от 29 июля 2016 года:

Открытые слушания

Во время технической проверки 3-го представления DEP провел четыре общественные слушания для получения комментариев общественности по заявкам на получение разрешений на водные преграды и вторжения в соответствии с главой 105 и NOI по главе 102 ESCGP-2 для проекта трубопровода Atlantic Sunrise, предложенного Transco.

Каждое слушание начинается в 18:00. и закончился в 21:00. Даты и места были следующие:

• Понедельник, 12 июня 2017 г. — Аудитория средней школы Танкханнок, Средняя школа Танханнок, 200 Франклин-авеню, Тунханнок, Пенсильвания 18657
• Понедельник, 12 июня 2017 г. — Аудитория Макса Смита, Ланкастерская ферма и Home Center, 1383 Arcadia Rd, Lancaster, PA 17601
• Вторник, 13 июня 2017 г. — Аудитория, Средняя школа Блумсберга, 1200 Railroad Street, Блумсбург, Пенсильвания 17815
• Среда, 14 июня 2017 г. — Лутц-холл, Колледж долины Ливана, 101 North College Avenue, Annville, PA 17003

Во время слушаний каждый оратор имел возможность представить до трех минут устных показаний.Чтобы гарантировать, что у всех выступающих была справедливая и равная возможность представить свои свидетельства, было запрещено уделять время другим выступающим, и группам было предложено назначить одного выступающего. Всех докладчиков попросили принести хотя бы одну копию своих письменных комментариев и экспонатов для отправки в DEP.

Тех, кто хотел дать показания во время запланированного слушания, попросили зарегистрироваться заранее, связавшись с соответствующим региональным офисом. Регистрация на слушание производилась за рабочий день до слушания.Отдельные лица вызывались для дачи показаний в том порядке, в котором они зарегистрировались. Если позволялось время на слушании, тем, кто не зарегистрировался заранее, была предоставлена ​​возможность дать показания.

Информация об участии общественности

27 мая 2017 г. DEP опубликовал уведомление в
Бюллетень Пенсильвании восемь разрешений по главе 105, Водные препятствия и вторжения, и одно общее разрешение по главе 102 по борьбе с эрозией и отложениями на земные нарушения, связанные с разведкой, добычей, переработкой или обработкой нефти и газа или с объектами передачи (ESCGP-2) о намерениях (NOI) для проекта трубопровода Atlantic Sunrise, предложенного Transco.В течение этого периода комментариев, DEP также провел четыре общественных слушания, чтобы получить комментарии общественности по заявкам на получение разрешения на строительство водных препятствий и посягательств по главе 105 и NOI по главе 102 ESCGP-2. Этот второй период комментариев завершился 26 июня 2017 г.

30 апреля 2016 г. Департамент опубликовал уведомление в
Пенсильванский бюллетень из восьми разрешений на водные преграды и вторжения по главе 105 для проекта трубопровода Atlantic Sunrise, предложенных Transcontinental Gas Pipe Line Company, LLC (Transco).DEP продлил период комментариев еще на 60 дней, который был опубликован 11 июня 2016 г. в
Бюллетень Пенсильвании . Этот первый период комментариев по 8 заявкам завершился 1 августа 2016 года.

Государственная сертификация качества воды

13 апреля 2015 года Департамент получил заявку на государственную сертификацию качества воды (WQC). После технической проверки и возможности для общественного обсуждения 5 апреля 2016 года Департамент выпустил WQC для предлагаемого проекта.WQC зависит от получения заявителем определенных разрешений на сбросы, разрешения на борьбу с эрозией и наносами, а также разрешений на водные препятствия и вторжения. Уведомление о выпуске WQC было опубликовано в
Бюллетень Пенсильвании от 23 апреля 2016 г.

% PDF-1.4
%
175 0 объект
>
эндобдж
xref
175 209
0000000016 00000 н.
0000004550 00000 н.
0000004768 00000 н.
0000004923 00000 н.
0000004995 00000 н.
0000005160 00000 н.
0000006089 00000 н.
0000006324 00000 н.
0000006408 00000 н.
0000006531 00000 н.
0000006634 00000 н.
0000006747 00000 н.
0000006796 00000 н.
0000006855 00000 н.
0000007005 00000 н.
0000007054 00000 н.
0000007115 00000 н.
0000007258 00000 н.
0000007307 00000 н.
0000007414 00000 н.
0000007510 00000 н.
0000007620 00000 н.
0000007669 00000 н.
0000007727 00000 н.
0000007776 00000 н.
0000007886 00000 н.
0000007997 00000 н.
0000008046 00000 н.
0000008104 00000 п.
0000008214 00000 н.
0000008263 00000 н.
0000008321 00000 н.
0000008370 00000 н.
0000008426 00000 н.
0000008484 00000 н.
0000008533 00000 н.
0000008589 00000 н.
0000008645 00000 н.
0000008821 00000 н.
0000008920 00000 н.
0000009069 00000 н.
0000009195 00000 н.
0000009244 00000 н.
0000009302 00000 н.
0000009455 00000 н.
0000009504 00000 н.
0000009562 00000 н.
0000009699 00000 н.
0000009748 00000 н.
0000009806 00000 н.
0000009931 00000 н.
0000009980 00000 н.
0000010038 00000 п.
0000010173 00000 п.
0000010222 00000 п.
0000010280 00000 п.
0000010453 00000 п.
0000010502 00000 п.
0000010560 00000 п.
0000010707 00000 п.
0000010756 00000 п.
0000010814 00000 п.
0000010929 00000 п.
0000010978 00000 п.
0000011036 00000 п.
0000011154 00000 п.
0000011203 00000 п.
0000011261 00000 п.
0000011380 00000 п.
0000011429 00000 п.
0000011487 00000 п.
0000011610 00000 п.
0000011659 00000 п.
0000011716 00000 п.
0000011850 00000 п.
0000011899 00000 п.
0000011956 00000 п.
0000012103 00000 п.
0000012152 00000 п.
0000012210 00000 п.
0000012382 00000 п.
0000012431 00000 п.
0000012488 00000 н.
0000012630 00000 п.
0000012679 00000 п.
0000012739 00000 п.
0000012879 00000 п.
0000012928 00000 п.
0000012987 00000 п.
0000013113 00000 п.
0000013162 00000 п.
0000013222 00000 п.
0000013368 00000 п.
0000013417 00000 п.
0000013478 00000 п.
0000013527 00000 п.
0000013584 00000 п.
0000013633 00000 п.
0000013690 00000 п.
0000013843 00000 п.
0000013892 00000 п.
0000014011 00000 п.
0000014159 00000 п.
0000014285 00000 п.
0000014334 00000 п.
0000014393 00000 п.
0000014546 00000 п.
0000014595 00000 п.
0000014654 00000 п.
0000014783 00000 п.
0000014832 00000 п.
0000014891 00000 п.
0000015016 00000 п.
0000015065 00000 п.
0000015124 00000 п.
0000015260 00000 п.
0000015309 00000 п.
0000015368 00000 п.
0000015512 00000 п.
0000015561 00000 п.
0000015620 00000 н.
0000015766 00000 п.
0000015815 00000 п.
0000015874 00000 п.
0000015988 00000 п.
0000016037 00000 п.
0000016096 00000 п.
0000016215 00000 п.
0000016264 00000 п.
0000016323 00000 п.
0000016430 00000 п.
0000016479 00000 п.
0000016538 00000 п.
0000016659 00000 п.
0000016708 00000 п.
0000016766 00000 п.
0000016896 00000 п.
0000016945 00000 п.
0000017003 00000 п.
0000017121 00000 п.
0000017170 00000 п.
0000017228 00000 п.
0000017371 00000 п.
0000017420 00000 п.
0000017478 00000 п.
0000017601 00000 п.
0000017650 00000 п.
0000017708 00000 п.
0000017853 00000 п.
0000017902 00000 п.
0000017960 00000 п.
0000018009 00000 п.
0000018122 00000 п.
0000018171 00000 п.
0000018230 00000 п.
0000018289 00000 п.
0000018338 00000 п.
0000018396 00000 п.
0000018454 00000 п.
0000018570 00000 п.
0000018685 00000 п.
0000018734 00000 п.
0000018792 00000 п.
0000018925 00000 п.
0000018974 00000 п.
0000019032 00000 п.
0000019152 00000 п.
0000019201 00000 п.
0000019259 00000 п.
0000019308 00000 п.
0000019366 00000 п.
0000019415 00000 п.
0000019473 00000 п.
0000019522 00000 п.
0000019577 00000 п.
0000019616 00000 п.
0000020517 00000 п.
0000020895 00000 п.
0000021272 00000 н.
0000021294 00000 п.
0000021316 00000 п.
0000021434 00000 п.
0000021599 00000 п.
0000021878 00000 п.
0000022170 00000 п.
0000023277 00000 н.
