Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

[adrotate group=»5″]

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки

Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

Крепление стропил к мауэрлату: правила, подходы, способы

Узел крепления стропил к мауэрлату — один из самых нагруженных в наслонной стропильной системе. Особенно если стропила просто опираются на конек и не связаны ригелями. Поэтому очень важно оформить его правильно, иначе после обильного снегопада крыша дома может просто сложиться под весом наметенного снега. В статье рассказываем, как крепить стропила к мауэрлату так, чтобы стропильная система в этом узле была как минимум надежной и выдержала расчетную нагрузку.

Независимо от того, какой способ крепления стропильной ноги к мауэрлату вы выберете, при оформлении этого узла нужно обязательно следовать четырем правилам:

1. При установке стропил на мауэрлат запилы делаются исключительно на стропильных ногах. Ослаблять сам мауэрлат запилами нельзя категорически, ни при каких обстоятельствах!
2. Для надежного крепления стропил к мауэрлату необходимо использовать минимум два метода одновременно, за исключением специальных подвижных соединений.
3. Не используйте шаблоны для запилов, если есть сомнения, что геометрия досок стропил и мауэрлата по всей площади крыши примерно одинаковая. В противном случае вы рискуете «перепилить» стропильные ноги. В этом случае вы либо получите чрезмерное ослабление конструкции, либо будете вынуждены нести дополнительные расходы на новые пиломатериалы.
4. Крепление стропил к мауэрлату двухскатной крыши всегда начинают с двух фронтонных треугольников. Их выставляют по уровню и натягивают между ними шнур, по которому ставят остальные стропильные ноги.

Перед монтажом стропил мауэрлат должен быть окончательно закреплен на стене. Убедитесь, что он не сдвинется во время работ, например, из-за плохо затянутой обвязочной проволоки, поскольку это приведет к ослаблению или даже разрушению узлов крепления стропил к мауэрлату.

Для установки стропил на мауэрлат используют металлический и деревянный крепеж.

В качестве металлических крепежных элементов чаще всего применяют:

• перфорированные уголки, как правило, усиленные;
• кровельные скобы;
• цельные и перфорированные металлические ленты;
• LK-крепеж;
• салазки;
• уголки с перпендикулярными плечами;
• проволоку.

Из метизов используют кровельные гвозди, саморезы по дереву и болты.

Деревянный крепеж — это в основном различные накладки на стропильные ноги, которые не дают им сдвигаться в продольном направлении. Кроме того, это могут быть накладные «шипы», которые крепятся к мауэрлату и представляют собой ответную часть соединения «шип-паз».

Запил стропил — очень распространенная часть узла их крепления к мауэрлату. Наличие классического запила позволяет плотно «посадить» стропильные доски на мауэрлат и сильно осложняет их поперечный сдвиг даже под очень серьезной нагрузкой.

К сожалению, классический запил ослабляет стропила. Чтобы вырез хорошо удерживал стропильные ноги, его делают на четверть или треть ширины доски либо бруса. Поэтому при сильной нагрузке на карнизный свес, например, от наледи, есть риск растрескивания стропил или даже их излома в месте запила.

Тем не менее, преимущества такого решения настолько велики, что запилы используются при устройстве подавляющего большинства крыш.

Упор — разновидность запила, которая работает на противодействие сдвигу стропильных ног в продольном направлении. Он делает его практически невозможным, пока сохранена целостность мауэрлата и стены. К тому же так упор, в отличие от классического запила, намного меньше ослабляет стропила.

Эта связано с тем, как крепятся стропила к мауэрлату при наличии упора. В отличие от классического запила, который позволяет стропильным ногам плотно прилегать к мауэрлату с наружной стороны, упор переносит точку опоры на внутреннюю сторону. Для этого у торца доски выпиливают неглубокий прямоугольный паз, в который и заходит мауэрлат.

Главный недостаток упора в том, что стропила им заканчиваются. Это значит, что для создания у дома карнизного свеса необходимо наращивать стропильные ноги кобылками.

Хотя всевозможные виды запилов очень распространены, для крепления стропил к мауэрлату они необязательны. Стропильная нога может быть вообще ровной и опираться только на угол мауэрлата. Но в этом случае от продольного сдвига ее нужно защитить либо затяжкой, либо любым видом неточечного крепления.

То есть при отсутствии запилов нельзя использовать только скобы и перфорированный уголок для крепления стропил к мауэрлату. Должен быть и крепеж, который работает по площади: перфорированная или сплошная лента, проволока.

Причина простая: любой точечный крепеж под нагрузкой может просто вырвать. Более того, каждое отверстие в стропильной ноге тоже ослабляет ее, пусть и намного меньше, чем запил. Но если отверстий много и они сосредоточены в одном месте, прочность стропил может оказаться под угрозой.

Так как стропила крепятся к мауэрлату любыми 2-3 способами одновременно, возможные комбинации крепежа исчисляются десятками вариантов. Но на практике есть несколько стандартных, самых удобных методов, которые проверены временем. О них и расскажем.

Запил со скобами

Это настоящая классика строительства — так стропила крепили к мауэрлату долгие столетия до изобретения современного крепежа. Популярен этот метод и сейчас за счет своей надежности и простоты.

Перед тем как крепить стропила к мауэрлату, на них нужно сделать классический треугольный запил. Затем стропильные ноги «садят» на мауэрлат и фиксируют тремя длинными гвоздями: два забивают крест-накрест с каждой из сторон, а один — вертикально вгоняют в дерево через пласть стропильной доски. Последними устанавливают скобы:

• одно острие скобы забивают посередине или на 2/3 ширины стропильной ноги;
• второе вбивают посередине высоты мауэрлата.

Скобы устанавливаются только с одной из сторон стропил.

Скользящее крепление на салазках

Так как жестко крепить стропила к мауэрлату двухскатной крыши в срубе или брусовом доме нельзя, для их фиксации используют специальный скользящий крепеж — салазки. Он состоит из двух частей:

• уголка («ушка»), который крепится саморезами на мауэрлате или верхнем венце сруба;
• достаточно длинной направляющей, вдетой в это «ушко», которая легко сдвигается по нему в случае усадки дома.

Но важно помнить, что такие салазки сочетаются только с похожим подвижным соединением стропил в коньке. Как правило, для этого используют болтовые шарниры. Именно коньковый узел в таких домах не дает стропилам съезжать, а салазки работают только на предотвращение поперечного сдвига.

Упор с кобылкой

От теории — к практике. Рассказываем, как правильно крепить стропила к мауэрлату с упором вместо запила.

Сначала на торце стропильной ноги нужно сделать запил так, чтобы он занимал не более 25% ширины доски в дальней точке. Дальше стропило нужно закрепить 2-3 способами: гвоздями, скобами, уголками, лентами. Можно использовать любой из перечисленных методов крепления, но обязательно не менее двух разных.

Кобылку крепят на стропильную ногу сбоку с помощью болтового соединения. При необходимости на ней тоже делают запил. Лучше, если кобылка двойная, но ее можно сделать и одинарной — это скорее вопрос эстетики, чем практичности.

Перфорированный крепеж с опорой

В качестве перфорированного крепежа может быть что угодно: уголки, ленты, LK-кронштейны. Принцип будет одним и тем же.

В качестве опоры чаще всего используют классический запил. Но это могут быть и накладки снизу на пласть доски, и более сложные деревянные опоры. Например, такие, как на фото ниже.

При этом третий крепежный элемент неизменен — это всегда тройка длинных гвоздей.

Закладная проволока

Этот способ крепления одновременно и простой, и сложный.

Простым его делает способ крепления стропильных ног: их нужно обвязать проволокой и зафиксировать уголком. Все. Гвозди, как и запил, в этом случае желательны, но необязательны.

А сложность в том, что этот метод крепления должен быть продуман заранее, на этапе кладки стены. Перед тем как закрепить стропила к мауэрлату, проволоку нужно вмуровать в кладку за 3-4 ряда до конца стены. Иначе прочности кладки может не хватить, чтобы удержать пиковую нагрузку.

Как крепятся стропила к мауэрлату:

• обязательно с сохранением целостности мауэрлата;
• 2-3 методами крепления;
• с ручной подгонкой досок, если есть сомнения в одинаковости их размеров.

Для крепления используются металлический и/или деревянный крепеж и запилы — вырезы разной формы в стропильной доске, которые позволяют ей плотно «сесть» на мауэрлат.

Чаще всего для крепления стропил к мауэрлату используют пять методов:

• с запилом и скобами;
• скользящее крепление для деревянных домов на специальном крепеже-салазках;
• с помощью упора;
• с использованием перфорированного крепежа и любого вида опоры;
• с проволокой в комбинации с любым другим крепежом.

Будьте в курсе!

Подпишитесь на новостную рассылку

это что? Расчет шага и размеров, относительного удлинения и длины соединения. Крепление к балкам перекрытия

1. Что это?
2. Особенности расчета
3. Способы крепления
   • Жесткий
   • Раздвижные
4. Удлинение и укрепление

Стропильная система представляет собой многоэлементную конструкцию, одной из важных частей которой является стропильная нога. Без стропильных ног крыша прогибалась бы от снега, нагрузки при проходе людей, обслуживающих крышу, ветра, града, дождя и конструкций, установленных над крышей.

Что это?

Стропильная нога диагональная — отвесной сборный элемент, количество экземпляров которого выбирается по длине кровли, и здания, конструкции в целом . .. Это цельная или сборная наклонная балка, на которую перпендикулярно ей ложатся элементы обрешетки. К ним, в свою очередь, крепится гидроизоляционный слой и кровельные (проф) листы.

В системе, представляющей собой крышу с мансардой в полной и окончательной сборке, накосные стропильные ноги вместе с мауэрлатом и внутренними горизонтальными, диагональными и вертикальными стойками завершают прочную и надежную конструкцию на десятилетия вперед. В результате он защищает помещения в доме и чердаке от дождя, снега, града и ветра.

Особенности расчета

Шаг стропильных ног не более 60 см. Если между ними построить большие пролеты, то крыша будет «играть» от ветра, града и дождя. От снега крыша с обрешеткой прогнется. Некоторые мастера размещают стропила гораздо чаще. Сказанное не означает, что толстые доски или брус нужно класть слишком близко – вес кровли вместе с перекрытием, горизонтальными, вертикальными и диагональными балками может быть завышен, а стены из пеноблоков или газоблоков могут начать трескаться и провисать

Одна доска для стропильной ноги — удлиненная или сплошная — достигает массы до 100 кг. 10-20 лишние стропильные ноги могут добавить ко всей конструкции тонну-другую, а это приводит к ускоренному растрескиванию стен при ураганах, при проходе бригад рабочих, обслуживающих кровлю, во время ливней и снегопадов.

Выбор запаса прочности должен обеспечивать, например, до 200 кг снега на квадратный метр профнастила, которым облицована кровля.

Допустим, в качестве примера строится небольшой загородный дом из пеноблоков со следующими параметрами.

• Периметр фундамента и стен (внешний) — 4*5 м (занимаемая площадь участка — 20 м2).
• Толщина пеноблоков, из которых возведены стены, как и ленточный фундамент снаружи, 40см.
• В конструкции отсутствует Перегородки — внутренняя площадь дома аналогична квартире-студии (одна комната, зонированная на кухню, санузел и жилой блок).
• В доме один вход и четыре окна — по окну в каждой из стен.
• В качестве мауэрлата — деревянного элемента, опоясывающего верх стены по периметру, использован брус 20*20 см.
• Как горизонтальные балки перекрытия — доска 10*20 см, уложенная горизонтально на ребро. Вертикальные упоры и диагональные усиливающие прокладки («треугольники») выполнены из той же доски, что предотвращает их косоглазие. Все элементы соединяются шпильками и болтами не менее М-12 (гайки, нажимные и стопорные шайбы входят в комплект). Аналогичная доска выкладывается под коньковые (горизонтальные) распорки – тоже «треугольниками» (диагоналями).
• Та же доска — размеры 10*20 см — выкладывается стропильных ног.
• Обрешетка изготавливается из доски 5*10 см или бруса, например, сечением 7*7 или 8*8 см.
• Кровельный лист толщиной — 0,7-1 мм.
• Выполнена обшивка из стали по периметру и установлены водосточные желоба.

Вывод — сечение стропильной ноги должно быть в 1,5-2 раза меньше, чем у мауэрлата … Для окончательного расчета берется плотность породы древесины, используемой при возведении потолочных, чердачных и кровельных конструкций. Так, по ГОСТу лиственница имеет удельный вес 690 кг/м3. Общий тоннаж собранной кровли рассчитывается по кубометрам досок и брусьев, рассчитанных в ходе проекта и заказанных на ближайшем лесопилочном складе.

В этом случае стропила разделяются на половину ширины конструкции – 2 м от края более длинных стен до середины коньковой опоры. Пусть конек крыши приподнят над уровнем верхней кромки мауэрлата на высоту 1 м.

Вам необходимо рассчитать следующее.

• Вычитая из метра высоты балок, получаем 80 см — длина коньковых упоров. Разметку делаем в ходе дальнейшей работы.
• По теореме Пифагора считаем длина стропил от конька до края передней или задней стены 216см. С выносом (для исключения попадания осадков на стены) длина стропил, скажем, 240 см (24 — припуск), на которых крыша будет выходить за периметр строения.
• Доска длиной 240 см и сечением 200 см2 (10*20 см) занимает объем 0,048 м с учетом небольшого запаса — пусть он будет равен 0,05 м3. На кубический метр потребуется 20 таких досок.
• Зазор между серединами стропил 0,6 м. Получается, что для конструкции длиной 5 м потребуется по 8 стропил с каждой стороны. Это равно 0,8 м3 древесины.
• Лиственница объемом 0,8 м3, затраченная чисто на стропила, весит 552 кг. С учетом крепежа пусть вес стропильной подсистемы — без дополнительных опор — 570 кг. Это означает, что на мауэрлат с любой стороны давит груз массой 285 кг. С учетом небольшого запаса прочности – пусть этот вес будет равен 300 кг на одну мауэрлатную перекладину. Именно столько будут весить стропильные ноги.

Но расчет запаса прочности стен не ограничивается только весом стропильных ног. Сюда входят все дополнительные распорки, крепления, кровельное железо и пароизоляция, а также возможные снеговые и ветровые нагрузки во время метели, сопровождаемой ураганом.

Способы монтажа

Опорные элементы, соединяющие мауэрлат со стропилами, имеют разную степень подвижности в пределах от 0 до 3 единиц. Значение «0» — самая жесткая степень, которая не позволяет элементам смещаться ни в одну из сторон даже на миллиметр.

Жесткий

Полностью неподвижная опора по длине применяется в случае передачи распорного эффекта от стропил на несущие стены. Этот метод применяется в домах, построенных исключительно из кирпича, щитов и блоков. Полностью исключается постепенная усадка кровли, чтобы нагрузка на несущие стены не смещалась. Большинство опытных строителей настоятельно советуют делать врезки в местах стыка стропил с балками перекрытия.

Это придаст повышенную прочность и неподвижность каждому узлу на стыке с мауэрлатом. Для придания прочности конструкции дополнительного запаса применяют шпильки, болты, пресс-шайбы и пластины, а также анкерные крепления. В наименее нагруженных местах применяют также длинные саморезы с диаметром резьбы 5-6 мм и длиной шурупа не менее 6 см.

Размеры запила бруса — не более трети его общего сечения . В противном случае стропильные ноги будут просто смещаться, что не исключает их проскальзывания и падения вниз. Жесткие стыки без подпиливания стропил обеспечивают способом крепления с помощью подшивной планки, применяемой в наслонных стропилах.

При этом последние подпиливаются по трафарету и скашиваются так, чтобы кровля принимала нужный угол наклона в местах крепления к мауэрлату. Изнутри стропила стягиваются посредством опорных балок и закрепляются посредством уголков с обеих сторон опорной части основания.

Бесстыковая точка опоры может быть выполнена путем жесткого скрепления стропил с арматурой рейками с обеих сторон.

• Пара кусков досок — каждая длиной 1 м — крепится с обеих сторон стропильной ноги.
• На одном конце спил выполняется под углом наклона ската.
• Сегменты подточены спилом к ​​мауэрлату. Крепятся в заранее отмеченных точках — по одной.
• Стропильные ноги прикручиваются к накладкам с одной стороны … Мастер усиливает их накладками с противоположной стороны. Вместо уголков можно использовать скобы и кронштейны.

Конечно, можно поступить и наоборот – сначала установить доски обшивки, а между ними вставить стропила. Этот способ требует предварительной подгонки – ножка может не войти в зазор или останутся зазоры, а это недопустимо.

Скользящее

Подвижное соединение применяется, когда в зависимости от температуры элементы изменяют свою длину и толщину (проверка диапазона температурных колебаний). Например, рельсо-шпальная решетка: непрерывная колея на жаре изгибается, а на холоде выпрямляется. Летом поезда сходят с рельсов из-за кривых рельсов. Стропила, мауэрлаты, упоры и обрешетка, устанавливаемые зимой в мороз, летом могут вздыматься и прогибаться.

И наоборот — установленный в жару на морозе растягивается, трескается и стачивается, поэтому строительные работы ведутся весной и осенью. Для скользящего соединения стропила опираются на высокопрочный коньковый брус. Нижние узлы являются динамическими – они могут отклоняться в пределах нескольких миллиметров по длине стропил, но конек со всеми его стыками фиксируется жестко.

Дополнительное армирование выполняется с помощью ригеля . Динамическое соединение стропил дает им небольшую степень свободы. Другими словами, жестко подпиливается и стыкуется только верхний, а не нижний конец стропил. Такая возможность позволит лучше утеплить крышу мансардного типа, снизить нагрузку на мауэрлатный брус.

Пила верхнего торца применяется в основном для деревянных домов — для кирпично-монолитных и сборно-блочных стен, в том числе зданий из экспериментальных материалов, мауэрлатный брус делают сплошным, равномерным по всей длине.

Удлинение и усиление

Для сращивания стропил используются два метода.

С накладными досками (двухстороннее армирование с соединением)

Длины надставок соединяются и выравниваются с удлиняемыми стропилами. На концах стропильных брусьев или досок предварительно сверлят отверстия под болты или шпильки. Накладки сверлятся одновременно. Длина засверливаемого конца составляет не менее полуметра от общей длины стропильного элемента (половина длины накладок). Длина площадки не менее одного метра.

Отверстия расположены в ряд или в шахматном порядке, соседние равноудалены друг от друга. Места стяжек и досок (или балок) надежно стянуты болт-гайкой, с установкой гровера и пресс-шайб с обеих сторон.

Путем вкручивания в брус или бревно концами

В центре концов сверлят глубокие продольные отверстия — например, на глубину 30-50 см. Диаметр отверстия должен быть на 1-2 мм меньше диаметр шпильки — для плотного вкручивания в брус или бревно. Вкрутив половину шпильки (по длине) в одно бревно или брусок, на него накручивают второе бревно. Способ очень трудоемкий – рекомендуется использовать калиброванное идеальное круглое бревно, чтобы его было удобнее вращать на ленточной колодке, как ворота колодца.

На балку сложнее прикрутить — она ​​нуждается в идеальном скруглении в местах поворота блочного ремня или слаженной помощи дюжины рабочих, вращающих эту балку. Малейший перекос при завинчивании может привести к появлению продольной трещины, и наращенные таким образом стропила потеряют свою первоначальную прочность.

Опыт показывает, что накладки предпочтительнее, современнее и легче, чем навинчивание на шпильку М-16… М-24 или шпильку.

В следующем видео вас ждет пошаговый процесс установки стропильных ног.

Комментарий успешно отправлен.

Рекомендуем прочитать

Монтажные пластины для стропил. Крепление стропил

Прочное и устойчивое основание – залог безопасности и долговечности любой конструкции. Особенно это касается капитальных элементов, из которых формируются стены и крыша любой задачи. Стропила или стропила являются основными конструктивными элементами каждой крыши. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформации и разрушения кровли в результате внешних нагрузок и собственного веса. О том, как крепить стропила к мауэрлату, пойдет речь далее в этой статье.

Элементы основного крепления стропил

1. Шурупы из проволоки.
2. Тарелки.
3. Кронштейны WB.
4. Болты и шпильки с шайбами ​​и гайками.
5. КР-угол.
6. Саморезы.
7. ЛК крепеж.
8. Лента перфорированная (монтажная).
9. Гвозди.

Крепление стропил к мауэрлату иногда осуществляется с помощью скоб. Применение такого соединения не предусматривает выполнения в стропилах закладок, чтобы не ослабить эту ключевую конструктивную деталь. Кронштейны изготовлены из оцинкованной стали толщиной 0,2 см. К мауэрлату и стропилу, выполненному из дерева, кронштейны крепят гвоздями, анкерами или шурупами.

LK-крепления обеспечивают отличное крепление мауэрлата и стропил между собой, и позволяют соединить другие части системы. При использовании креплений этого типа анкерное соединение не применяется.

Использование перфорированной ленты при монтаже усиливает соединительный узел. Эта лента усиливает стыки стропил и мауэрлата, при этом конструктивные элементы конструкции не ослабляются, так как не делают врезки, оставляя их нетронутыми. Для крепления перфорированной ленты понадобятся обычные гвозди или шурупы.

КР-уголки часто используются для крепления стропильной системы. Применяется, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно укрепляет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врубка уголка в деревянные детали стропильной системы Не требуется, она фиксируется саморезами или специальными составами с уступами.

Необходимо проверить, чтобы металлические крепления ферм были изготовлены из качественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю часто сложно разобраться в большом количестве разнообразных креплений.

Как крепить стропила — когда нужен мауэрлат?

Прежде чем разобраться, как крепить стропила, нужно определиться: где их устанавливать и крепить. Чаще всего стропила закрепляют на специально сооруженном основании (основании) крыши – мауэрлате. Этот элемент изготавливается из бревен или бруса, обеспечивает не только стабильное крепление стропил, но и позволяет равномерно распределить нагрузку на стены и даже фундамент домостроения.

В домах, построенных целиком из деревянного бруса или бревна, опорной функцией для стропил является связывание наружных стен сверху, а другие детали не устанавливаются.

Для домов и строений, капитальные стены которых сложены из таких строительных материалов, как кирпич, газо-, пено- или шлакоблоки, мауэрлат устанавливается в обязательном порядке. Это требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно прочны для хорошей фиксации конструкции стропил, так как под нагрузкой крепеж может разрушить блок и оторвется от него. Поэтому кладка мауэрлата для таких домов обязательна.

Для наиболее надежного крепления деревянных балок мауэрлата, уложенных по периметру на капитальные стены дома, необходимо в верхней части стен создать армирующий пояс из бетона. В монолитную балку 20х20 см заделаны крепежные детали для несущих брусьев. Обычно для таких креплений используются анкеры или металлические шпильки диаметром не менее 1,4 см, располагающиеся в монолитной балке строго вертикально. Нижние концы анкеров и штифтов загибают так, чтобы они не вырывались из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не более 1,5 м друг от друга.

Важно: Применение штифтов диаметром менее 1,4 см часто приводит к деформации нагруженного крепежа.

В балках мауэрлата делаются отверстия, соответствующие расположению анкеров или штырей в стенах. Балка надевается на анкер, на ее резьбовую незакрепленную часть надеваются шайбы и затем навинчиваются гайки. Эта технология обеспечивает надежность фиксации основания крыши на стенах дома.

Перед укладкой балок укладывают гидроизоляцию (например, рубероид) для предотвращения разрушения балок под действием воды.

Крепление стропил к мауэрлату

Крепление стропил на опорные балки потребуется при возведении незащищенных и распорных стропильных систем. Размещение на мауэрлате стропильного корпуса или висячих ног выполняется с помощью двух видов соединений: жестких или скользящих. Как крепить стропила на мауэрлат – выбирается с учетом всех особенностей стропильной конструкции.

Во избежание потери надежности и несущей способности врубку делают в стропилах, а не в балках мауэрлата.

Жесткое крепление друг относительно друга предотвращает полное смещение деталей и отсутствие конструктивных проблем, таких как сдвиг, изгиб или кручение. Требуемая жесткость стыков получается, если ноги стропил прикрепить к мауэрлатным балкам уголками с опорным бруском или если в стропилах произвести специальный врез — «седло». Участок врубки в стропиле дополнительно скрепляют скобами, шурупами, болтами. Дополнительно выполняется скрутка проволоки, которая соединяет место крепления стропильных ног с мауэрлатом и анкером, установленным в основной стене.

При возведении и креплении кровли домостроения из деревянных элементов используется специальный компонент — «салазки», обеспечивающий скользящее соединение. Узел крепления стропильных ног с мауэрлатом, имеющий возможность небольшого смещения стропил, позволяет избежать деформации кровли при усадке деревянного домостроения из бруса или бревна.

Как крепить стропила с помощью уголка

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы крыши. Например, если стропило устанавливается «седловидным» врубом, то последовательность монтажных работ будет следующей:

1. В стропиле вырез делают так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропила обязательно был равен углу наклона плоскости ската.
2. Нога стропила 3 ​​фиксируется с помощью гвоздей 2, вбитых под углом с противоположных сторон стропил (так, чтобы они перекрещивались в стержневом мауэрлате) и гвоздей 3, забитых сверху вертикально.
3. Для большей надежности фиксирующий узел фиксируется хомутами или проволокой.

Данное крепление стропил к мауэрлату обладает необходимой жесткостью и прочностью узла крепления.

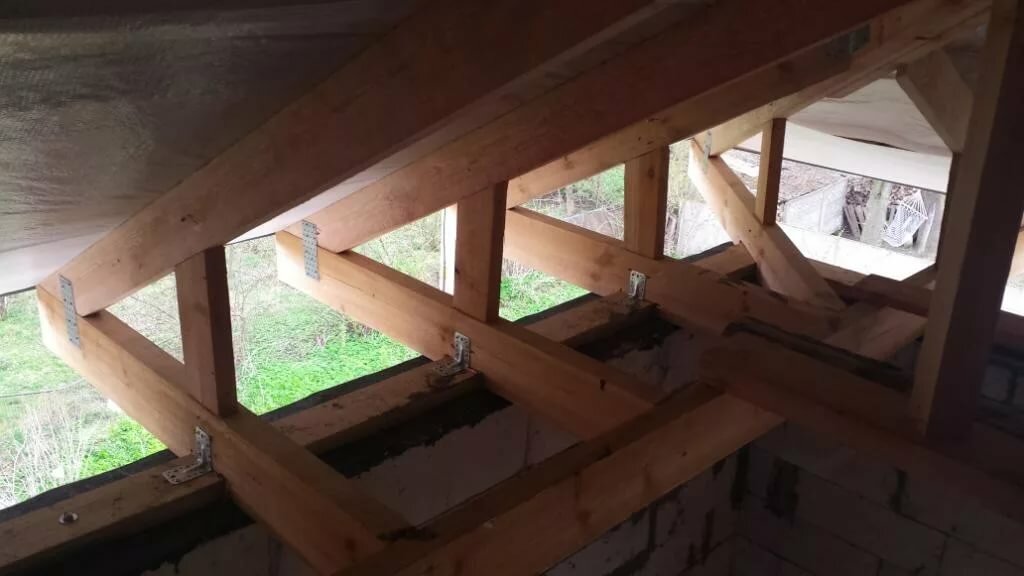

Распространенным способом крепления является крепление стропил к мауэрлату стальным уголком и подгибкой. Технология крепления стропил следующая:

1. Стропила срезаются под прямым углом так, чтобы уклон скатной поверхности крыши соответствовал параметрам, указанным в проекте конструкции крыши.
2. По краям досок мауэрлат укладывается и закрепляется подшивной планкой длиной около метра, при этом стропила должны плотно упираться в нее по верхней несущей линии — такая конструкция обеспечивает устойчивость стропильной системы под нагрузкой распорки.
3. С двух противоположных сторон стропила крепится к мауэрлату стальными оцинкованными уголками — такой вариант крепежа обеспечит отсутствие бокового смещения стропила.
4. Готовый крепежный узел дополнительно фиксируется проволокой.

Только правильное крепление ножек стропил на мауэрлате обеспечит надежную и длительную эксплуатацию конструкции крыши. Вариантов креплений стропил и мауэрлатов друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений необходимо устанавливать стальные шайбы (пластины) так, чтобы гайки не уходили в деревянные детали, так как это способствует постепенной деформации и разрушению узла крепления;
• категорически не рекомендуется применение различных прокладок: со временем они разрушаются, это приводит к неправильному изменению нагрузок на элементы конструкции кровли и их последующее преждевременное разрушение.

Важно при сборочных работах сделать соединение всех поверхностей деревянных деталей более плотным, что потребует тщательного и особо тщательного изготовления всех необходимых деталей (пропилов и пропилов).

Стропилами называют специальный строительный элемент, который возводится при возведении скатных крыш. Он состоит из нескольких основных элементов, к которым относятся вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях они соединяются снизу с помощью балок. Обычно стропила делают из бруса. Для крепления используется специальная застежка. О том, какое крепление для стропил, и стоит поговорить подробнее.

Стропила и пластины для их крепления

Эти элементы могут быть разными. Сами системы часто делают в виде треугольника, но иногда для экономии места используют альтернативные варианты. Примером может служить мансардное обустройство. В этом случае расположение стропил таково, что позволяет освободить дополнительное пространство, где могут жить люди. Очень удобный способ обустройства системы.

Крепления для стропил могут быть различными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие виды: пластины, скользящие опоры, уголки, опоры, стропильные крепления и так далее.

Плиты в этой серии занимают особое место, так как являются практически универсальными элементами. В них имеются специальные отверстия, через которые вкручиваются саморезы, служащие для соединения между собой двух и более элементов конструкции. В этом случае на соединяемые детали с двух сторон накладывают пластины. Их легко можно разрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальной установке.

Существуют также ногтевые пластины с несколькими гвоздями на одной стороне. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется за счет сдавливания элементов между собой. Крепления для стропил такого плана очень распространены как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильные крепления.  Эти конструктивные элементы  Они опираются друг на друга в перпендикулярном направлении. Чтобы крепление было надежнее, пару соединительных элементов устанавливают в противоположных направлениях. Один из них поворачивается в противоположном направлении.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такая компоновка используется в постройках из бруса. В этой ситуации используются накладные крепления для стропил. Детали не всегда можно исправить. Раздвижные системы обеспечивают смещение элементов конструкции при усадке кровли. Очень важный элемент всей кровельной системы, позволяющий не делать скидку на усадку древесины при монтаже.

Опоры для балок помогут зафиксировать горизонтальные элементы конструкции под прямым углом ко всем остальным частям крыши. Конечно, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы будут связаны с их помощью.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После установки такой элемент полностью прячется в теле балки.

Другие крепления для стропил

Выше мы перечислили только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также используются довольно часто.

Одним из них является уголок профиля. Это значит, что купить уголок можно в любом специализированном магазине, торгующем металлическими стройматериалами.

Углы могут иметь самые разные геометрические размеры.

С их помощью конструктивные элементы стропил соединяются друг с другом под прямым углом. Если используются угловые уголки, специально предназначенные для кровли, в них имеются специальные отверстия, через которые осуществляется крепление. В этом случае необходимо использовать саморезы, так как гвозди не могут обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то нужно их нарезать по определенным размерам, указанным в документации на крышу. Далее в сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно неплохо сэкономить, ведь готовые уголки стоят достаточно дорого. Эти элементы чаще всего используются для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально разработаны для болтового соединения. Это довольно интересный способ соединения деталей. При усадке можно будет регулировать положение конструкций относительно друг друга. Выпускаются уголками и под углом 135 градусов. Их используют для соединения элементов, расположенных под углом друг к другу. Строение кровли довольно сложное, поэтому они находят здесь свое применение.

Т-образное крепление для стропил также используется очень часто. Он обеспечивает надежное соединение всех перпендикулярных элементов друг к другу.

Некоторые особенности

В современной жизни встречаются крепления для стропил, которые отличаются весьма оригинальными названиями. Пример — костыль. Это имя не зря. Использовали такое приспособление для соединения прогнивших элементов стропильной конструкции. Его нужно сначала забить в кладку, а потом соединить с брусом.

Если в процессе возведения кровли использовать не плоские, а перфорированные крепления, то можно ускорить процесс соединения деталей между собой. В результате получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что в настоящее время применены многочисленные крепления для стропил. Все они используются для различных целей. Сегодня можно легко построить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно купить практически любой элемент, который будет соединять между собой части стропильной системы.

И не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело сказать об установке под углом. Это позволяет возводить грамотные конструкции, в которых нет лишних деталей. При обустройстве мансардной крыши без специального крепления не обойтись. Сэкономить место можно только в том случае, если некоторые элементы будут соединены под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных товаров и методы работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

Стропильная система является каркасом всей крыши. Именно такая конструкция принимает на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала правильно и надежно, необходимо правильно закрепить стропила. Эту работу можно выполнять различными способами. Многое будет зависеть от места крепления стропильных ног, а также от типа самой системы. Так как же правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом пойдет речь.

Крепим к мауэрлату

Стропильная система довольно сложная конструкция. Он включает в себя множество элементов. Вот почему очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по периметру стен дома. Этот элемент должен равномерно распределять все нагрузки. Именно здесь чаще всего производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но в этом случае застежки производятся аналогично.

Итак, как это сделать? Какие варианты предлагают профессиональные строители? Существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто они сочетаются. Например, если нужно перекрыть бревенчатый сруб (стены выкладываются из бревен), то используется скользящий метод. Но для большей прочности в стропилах делают заметку по дуге. Этот способ более трудозатратный и под силу не каждому «новичку».

Видео по теме:

Крепим к коньковому прогону и друг к другу

Крепление стропил нужно производить не только в нижней части, но и в верхней. Здесь многое будет зависеть от типа самой системы. Если используется расслоенный вариант, то крепление стропил будет производиться к коньковому брусу или прогону. В случае применения дела обстоят немного иначе. В этом случае стропила нужно зафиксировать между собой.

А как крепить стропила в верхней части? Какие методы здесь можно использовать? Эксперты ответят на эти вопросы следующим образом:

Видео по теме:

Есть и другие варианты такого крепления. Например, некоторые специалисты рекомендуют использовать систему «шип-паз». Но этот способ требует серьезных столярных навыков. Поэтому используется не так часто.

Как шить

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не возникнет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. И как справиться с этой задачей? Здесь строители советуют скреплять детали между собой одним из следующих способов:

Диагональные или опорные стропила не всегда можно сделать из цельной доски или бруса. В этой ситуации без сращивания двух деталей не обойтись. Но при выполнении этой работы надо помнить основное правило. Такое соединение должно быть прочным, ведь на него будут воздействовать большие нагрузки. Поэтому крепление должно производиться качественно и не спеша.

Что используется при работе

Как крепить стропила к мауэрлату или друг к другу, об этом было рассказано чуть выше. Есть много вариантов выполнения этой работы. Но чтобы соединение было прочным, следует использовать правильные фиксирующие приспособления. Конечно, в первую очередь речь идет о ногтях. Именно с их помощью чаще всего выполняется крепление стропил и других элементов системы. Но есть и другие приспособления.

При устройстве крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• уголки металлические;
• плиты стальные;
• опорная балка и балка;
• пластины для гвоздей;
• проволочные стяжки;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны ВБ;
• крепеж ЛК и тд.

Крепление для стропильной системы доступно в широком ассортименте. Каждый из них имеет свои особенности, преимущества и недостатки. Довольно часто для надежного крепления используются металлические уголки и пластины. Такие крепления для стропил способны надежно удерживать последние на месте. На коньке чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь вид гвоздя. Последний вариант не требует дополнительного крепления (здесь не используются ни гвозди, ни саморезы). На тыльной стороне пластины уже есть тонкие и острые выступы, которыми она крепится. Но тут есть одна тонкость. Гвоздь-платину можно использовать только в том случае, если стропило собирается на горизонтальной поверхности, и только потом ставится на свое место.

Очень часто используется еще один фиксирующий элемент — это скобы. Они представляют собой металлический стержень, загнутый с обоих концов под прямым углом. С помощью скоб можно усилить места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Их основная цель – предотвратить расшатывание болтового соединения. Кронштейны WB используются для крепления стропил к балкам стен. При этом сокращать не нужно. Поэтому их использование значительно упрощает и ускоряет работу.
