Как сварить навес из профильной трубы видео: чертежи каркаса навеса и видео инструкция как сделать все самостоятельно

чертежи и особенности односкатной конструкции

Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.

Содержание

• 1 Расчет оптимальной формы навеса
  • 1.1 Выбор профиля
• 2 Разнообразие металлических ферм из трубы
• 3 Заключение
• 4 Преимущества профнастила при изготовлении навесов
  • 4.1 Металлопрофиль для навесов
• 5 Что учитывать при постройке
• 6 Расчет оптимальной формы навеса
  • 6.1 Выбор профиля
• 7 Как выполнить расчеты?
• 8 Расчет кровли из профтрубы
• 9 Фермы из профильной трубы: конструкции, расчет и изготовление
• 10 Выбор материалов и подготовка инструментов
• 11 Сфера применения
• 12 Как рассчитать стоянку машин
• 13 Коротко о главном

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м. Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
2. Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
3. Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

• прямые;
• арочные;
• односкатные и двускатные.

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Заключение

С помощью профильных стальных труб можно создать надёжные фермы для навесов, которые прослужат вам долго и качественно. Но при этом очень важно правильно рассчитать все параметры конструкции, чтобы она смогла успешно выдержать все атмосферные нагрузки. Далее дело обстоит только за сваркой.

Качественно сделанный железный навес – эталон надёжности и долговечности

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительные материалы, имеющие непосредственное отношение к изложенной теме. Подходите к выполнению задачи правильно, и вас ждёт успех.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

• металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
• профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

• высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
• если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
• профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлические фермы для навеса из профильной трубы: расчет и изготовление Как правильно рассчитать фермы для навесов: чертеж и правила сборки Как правильно рассчитать фермы для навесов: чертеж и правила сборки Чертеж навеса из профильной трубы. Расчет и чертеж навеса | Дома на века Фермы из профильной трубы: расчет, сварка, самостоятельное изотовление

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Как выполнить расчеты?

Чтобы сделать расчет фермы для навеса, необходимо приготовить:

• калькулятор и специальные программы;
• СНиП (воздействия, нагрузки). Можно взять из специальных справочников;
• СНиП П-23-81 (данные по стальным конструкциям). Можно взять из специальных справочников.

При проведении расчетов необходимо выполнять такие действия:

1. Выбрать схему ферм, для чего определить будущие контуры. Очертания должны выбираться исходя из общих функций навеса, материала, угла наклона конструкции.
2. Выбрать размеры будущей конструкции. Высота зависит от типа кровли и материала, минимального веса, угла наклона навеса.
3. При превышении размеров пролета в 36 метров необходимо провести расчет для строительного подъема, то есть обратный погашаемый изгиб от нагрузок на конструкцию.
4. Следует определить панельные размеры конструкции, которые соответствуют расстояниям между отдельными частями, обеспечивающими передачу нагрузок.
5. Определить расстояние между узлами, которое, как правило, равно ширине панели.

Схема деревянного навеса.

При выполнении расчетов необходимо следовать таким простым советам:

Металлическая ферма из профильной трубы: расчет, чертеж, конструкция Как сделать навес для машины из профильной трубы своими руками ВИДЕО, как рассчитать и изготовить фермы по чертежам, сварить каркас навеса для авто правильно [47 ФОТО]. Конструкция навеса из профильной трубы своими руками – чертежи, инструкция с фото и видео Расчет и изготовление ферм из профильной трубы Фермы из профильной трубы: чертеж арочных металлических ферм, изготовление, расчет конструкции из прямоугольных труб, типовые односкатные для навеса

• необходимо все цифры высчитывать в точности, так как даже небольшая погрешность может привести к ошибкам при проведении работ. Если вы не уверены в своих силах, то лучше сразу обратиться к специалистам за проведением таких расчетов;
• чтобы облегчить работу, можно взять уже готовые проектные решения, просто подставив свои значения.

Выполняя расчет фермы, надо помнить, что при ее увеличивающейся высоте увеличивается и несущая способность. В зимний период снег на таком навесе почти не будет скапливаться. Чтобы сделать прочность более высокой, можно запланировать дополнительное количество ребер жесткости.

Для изготовления фермы рекомендуется использовать профильную металлическую трубу, которая отличается малым весом при достаточно высокой прочности и жесткости. При выборе размеров для такой трубы, необходимо руководствоваться следующими данными:

• для небольших навесов, ширина которых будет составлять до четырех с половиной метров, необходимо брать металлическую трубу 40*20*2 мм;
• для навесов, ширина которых будет составлять до пяти с половиной метров, рекомендуется брать профильную трубу с размерами 40*40*2 мм;
• если ширина навеса будет составлять больше пяти метров, то рекомендуется брать трубу 60*30*2 миллиметра либо 40*40*3 мм.

При планировании шага ферм надо учитывать, что максимальное расстояние между ними может составлять 1,7 м, что позволяет сохранить надежность и прочность.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

• Размеры будущего сооружения.
• Состав и физические свойства почвы, на которой будет стоять постройка.
• Ветровые нагрузки и специфика местного климата.
• Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
• Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
• Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

Конструкции больших размеров в частном строительстве использовать нецелесообразно с финансовой точки зрения. Их запас прочности не будет использоваться в полной мере. Такие трубы (например, 300х300х12) применяются преимущественно в промышленных зданиях.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

• Для рубероида оптимальное значение – 5 градусов.
• Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.

Фермы из профильной трубы: конструкции, расчет и изготовление

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты. Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

минимальный вес; они долговечны; выносливы; узлы очень крепкие, поэтому способны противостоять высоким нагрузкам; с их помощью можно возводить конструкции со сложной геометрией; позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

1. Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
2. Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
3. С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Сфера применения

Несущие фермы представляют собой стальные каркасы больших размеров и объемов. Изначально такие конструкции применялись при строительстве зданий с широкими пролетами: цеха, химические и металлургические предприятия, ангары и хранилища, павильоны и комплексы. Фермы проходят проверку на качество и безопасность. Поэтому в их безопасность можно быть уверенным на все сто процентов. Сейчас же несущие фермы используют при строительстве 1-2 скатной крыши и иных разновидностей. Поэтому они пользуются повышенным вниманием со стороны профессиональных строительных организаций.

Область применения ферм не имеет ограничений. Их используют при сооружении мостов, гидротехнических и иных конструкций. При строительстве мостовых грузоподъемных кранов стало типичным подобного рода строительства.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Коротко о главном

Металлические фермы обладают высокой прочностью и используются для устройства крыш, строительства мостов, и в других случаях, когда необходимо закрыть большие пролёты.

Фермы бывают параллельными, арочными, треугольными и трапециевидными. Чем меньше угол наклона крыши, тем более простую форму фермы применяют и используют меньше распорок.

Для небольшой конструкции применяют профиль сечением 40х20х2 мм длиной 4,5 м; большие пролеты требуют более прочного профиля от 40х60х3 мм сечением и длиной более 5 м.

Сборку фермы производят на горизонтальной поверхности, и лишь затем ее поднимают и приваривают к основанию.

Фермы из профильной трубы: расчет, виды конструкций, чертежи Фермы для навесов (31 фото): расчет металлических дуг. Как сварить их из профильной трубы своими руками? Описание видов Изготовление ферм из профильной трубы для навеса своими руками – фото и видео инструкции процесса и расчета Расчет навеса из профильной трубы: размеры стойки, изготовление ферм, козырька односкатной крыши из профтрубы, чертежи Изготовление ферм из профильной трубы для навеса своими руками – фото и видео инструкции процесса и расчета

Расчёт треугольной фермы для навеса или крыши основывается на знании таких параметров, как площадь навеса, высота распорок и расстояние между ними, угол наклона навеса.

Оценок 0

Прочитать позже

конструкция, расчеты, чертежи + фото, видео

Содержание

• Виды стального профиля.
• Элементы навеса из профильной трубы
• Стойки навеса из профильной трубы
• Устройство кровли навеса

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

• холоднокатаные;
• горячекатаные;
• электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

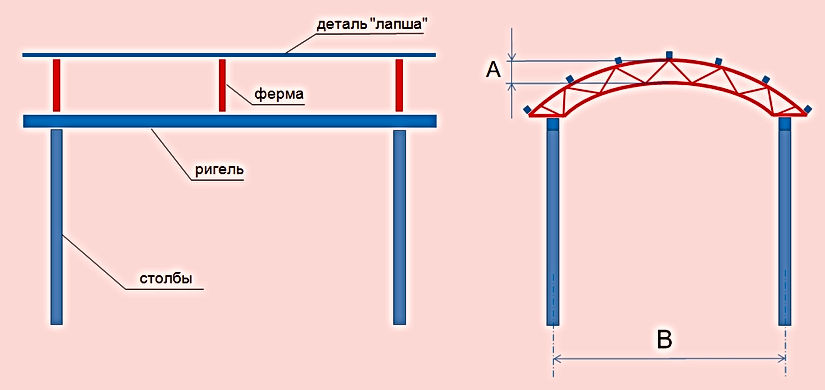

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

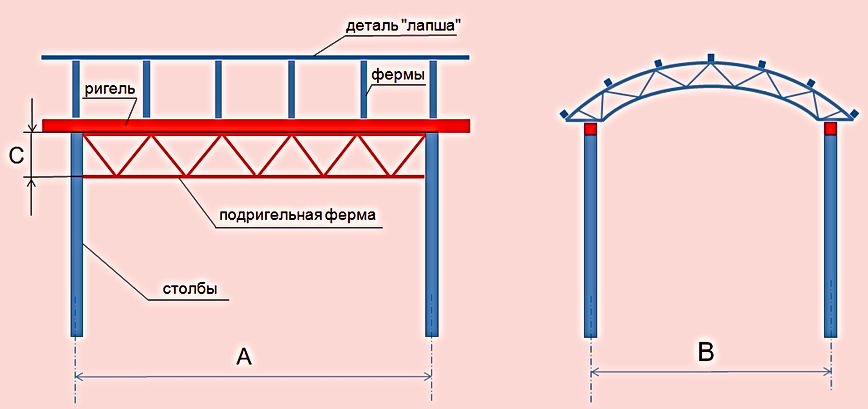

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

• Строительство туалета на даче своими руками

• Баня из клееного бруса своими руками

• Детский деревянный домик своими руками

• Строим погреб своими руками

UST Wellsbond Фитинги для навеса Муфта High Peak 1-3/8 Стальные соединители Ноги Навес для навеса, несколько упаковок (12, 3W(6)+4W(6) с серым порошковым покрытием)

4,3 из 5 звезд
185 оценок

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

Товар Количество в упаковке:

12

Размер:

3W(6)+4W(6)Серое порошковое покрытие

Бренд	UST Wellsbond
Материал	Серый порошковый сплав сплав. 0052	Легированная сталь

БОЛЬШАЯ ТЕНТ ДЛЯ ТРУБОПРОВОДА И СВАРКИ НА МЕСТЕ. Поддерживайте чистоту и безопасность сварки в сырую погоду, экономьте газ, защищайте свое оборудование и ОСТАВАЙТЕСЬ В БЕЗОПАСНОСТИ.

Перейти к основному содержанию

Карл Траш

Карл Траш

QWS — ПОСТАВКИ ДЛЯ СВАРКИ

Опубликовано 24 февраля 2016 г.

+ Подписаться

Области применения и характеристики:

Наши сварочные палатки обычно используются для сварки на месте и в качестве вспомогательных палаток. Они обеспечивают полную защиту сварочного процесса к элементам и позволяют выполнять сварку в суровых условиях. №

Сварочные палатки могут также использоваться в качестве служебных палаток для выполнения технических работ, таких как ремонт электрооборудования в плохую погоду.

Нажмите здесь, чтобы посмотреть наше видео

Сварочная палатка Betaweld 11057 предназначена для защиты при сварке на открытом воздухе.

  Характеристики продукта:

• Крыша и 4 стены из Огнестойкий армированный ПВХ
• 2 торцевые стенки имеют перегородку для пропуска трубопровода
• Сделано для австралийских условий ..
• Собирается за считанные минуты, позволяя вам продолжить работу над проектом – Нет простоев.
• 2500 мм В x 2500 мм Ш x 3000 мм Г
• Самая большая в Австралии палатка , позволяющая свободно работать с большим количеством машин и труб большего диаметра.
• Полная защита от ветра, дождя, пыли, солнца, ультрафиолета и снега!
• Плоские упаковки для транспортировки
• В крышке сделаны прорези для крепления, чтобы при необходимости можно было привязать горизонтальные опорные стержни .

Используйте сварочные палатки и горбы для:

• Сварки трубопроводов
• Нефть и газ
• Шахтные площадки
• Сварка и ремонт на месте
• Обслуживание электрооборудования

Сварочные палатки:

• Защитите свои сварные швы и сварщика
• Позволяет экономить энергию, время
• Нет времени простоя = больше производительности!

Утвержденные стандарты: Палатка Betaweld Site Safe Welding или Humpy прошла независимые испытания в соответствии со стандартом AS 2755.2-19.85. для огнестойкости

Нужна дополнительная информация или примерный размер…..пожалуйста, свяжитесь с нами:

QWS — Welding Supply Solutions (QLD 07 3399 6199 / VIC 03 9720 8900)

или посетите сайт www.weldingsupply .com.au

См. дополнительную информацию здесь http://www.weldingsupply.com.au/product/36221-betaweld-welding-tent-2-5-x-3-0

У нас также есть версия CRANEABLE здесь http://www. weldingsupply.com.au/product/36222-betaweld-welding-tent-cranable-2-5×3-0

• СВАРОЧНЫЕ БРЫЗГИ ИСЧЕЗЛИ НАВСЕГДА — БЫЛИ ВАШИ?


  14 июля 2016 г.

• Б/У СВАРОЧНОЕ ОБОРУДОВАНИЕ…….Экономьте деньги, повышайте производительность и пользуйтесь нашим широким ассортиментом подержанного сварочного оборудования…


  6 мая 2016 г.

• Сварочное покрывало (в рулоне) для защиты поверхности


  19 апр.

  2016 г.

• НИКОГДА НЕ ОШИБАЙТЕСЬ С ЗАПЧАСТЯМИ ДЛЯ СВАРОЧНЫХ МАТЕРИАЛОВ… Получите точную информацию о запасных частях для сварочных горелок и аппаратов — и покупайте ТОЛЬКО то, что вам нужно.


  3 апр. 2016 г.

• QWS НОВЫЕ СВАРОЧНЫЕ СИСТЕМЫ FRONIUS TPS270i И TPS320i — ДЛЯ СОВЕРШЕННОЙ СВАРКИ АЛЮМИНИЯ, СТАЛИ И НЕРЖАВЕЮЩЕЙ СТАЛИ.


  31 марта 2016 г.

• Горнодобывающие компании используют процесс приварки шпилек для установки трубопроводов гидравлического масла, смазки и воды.

  Без сверления, без постукивания, без отверстий и без хлопот.


  9 марта 2016 г.

• 2 МИЛЛИОНА РАБОТНИКОВ НЕ МОГУТ ОШИБАТЬСЯ! Миллионы рабочих доверяют синему цвету и выбирают ультратонкие отрезные круги для всех металлов от QWS.


  7 марта 2016 г.

• БЕТОННЫЙ АНКЕР / СОЕДИНИТЕЛЬ НА СДВИГ, ПРИВАРЕННЫЙ УСТРОЙСТВОМ ДЛЯ ПРИВАРКИ ШИПОВ ВО ВРЕМЯ КОНСТРУКЦИЙ МОСТОВЫХ БАЛОК.


  1 марта 2016 г.

• БЕСПЛАТНАЯ КУРТКА WELDMAX WELDERS при покупке нового или бывшего в употреблении сварочного аппарата до 29 февраля!!! MIG, TIG, ARC, PLASMA .
