Как устанавливаются рольставни: Установка рольставней (как установить рольставни своими руками) пошагово

Рольставни инструкция | последовательная инструкция по установке рольставней от компании «ПРОФСТАВНИ»

Рольставни с пружинным механизмом просты в эксплуатации. Их установка также не
представляет особой сложности и справиться с этой задачей можно, следуя ниже представленной инструкции.

Конструкция представляет собой специальный защитный короб, полотно, движущееся по
направляющим. В вал, расположенный внутри короба, монтируется пружина. При установке она натягивается для
последующего подъема полотна. В зависимости от высоты проёма будет зависеть количество выполняемых оборотов.

Скачать руководство по монтажу других типов рольставней можно в следующих разделах:

Монтаж
рольставней — общие принципы

Монтаж
рольставней с электроприводом

Прежде чем установить рольставни необходимо подготовить все необходимые инструменты:

  • строительный уровень для проверки вертикальных и горизонтальных плоскостей;
  • рулетка для проверки подготовленности проёма к монтажу;
  • карандаш или маркер для нанесения разметки;
  • строительный нож для распаковки комплектации;
  • шуруповерт для крепления конструкции к проему;
  • перфоратор для просверливания отверстий;
  • сверла по камню — 6 или 8 мм, в зависимости от имеющихся винтов, шурупов, молотка и заклепочного
    пистолета.

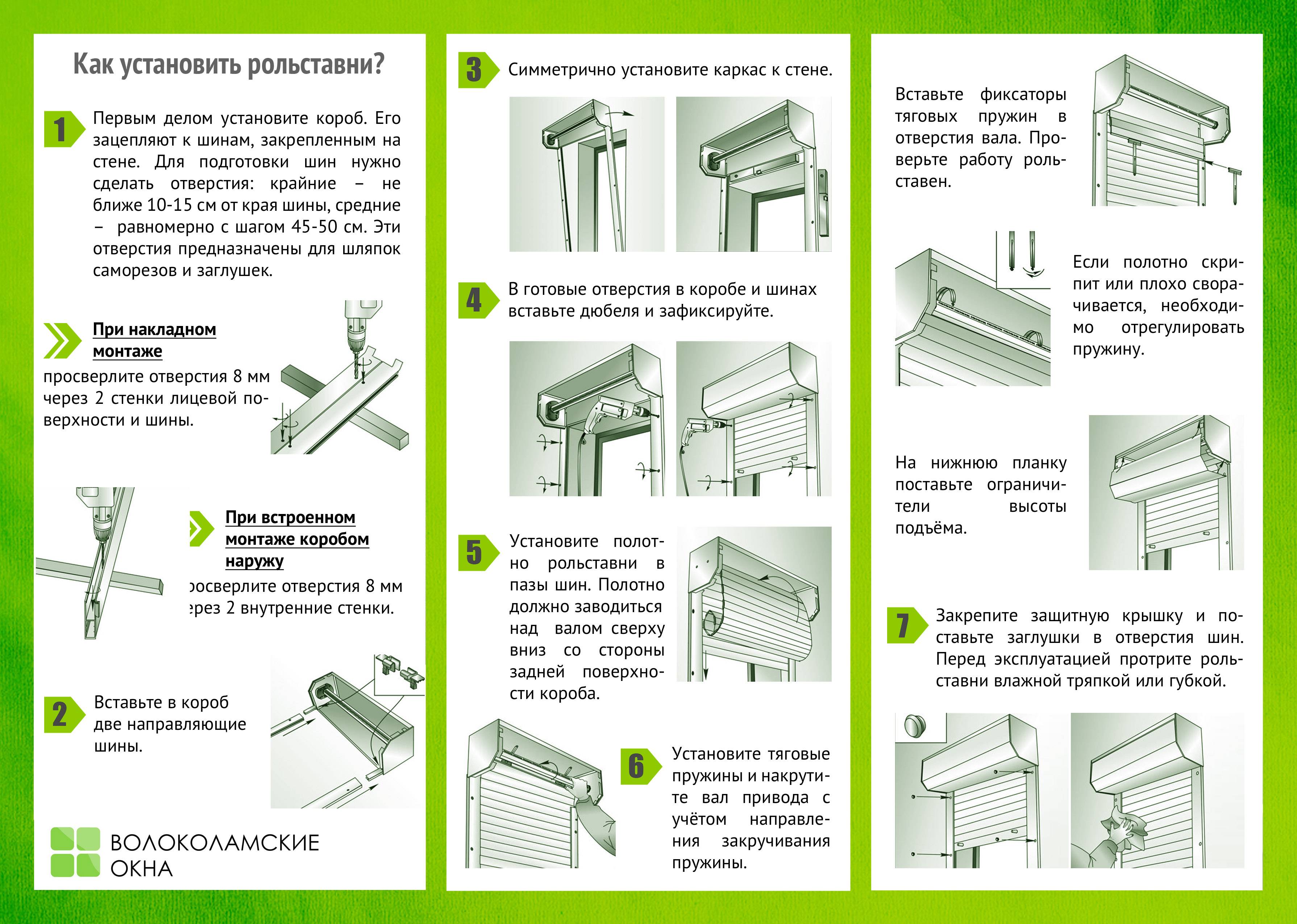

1. Прежде чем приступить к процессу монтажа, необходимо проверить наличие всех составляющих элементов. В комплект
входит: защитный короб в сборе — 1; полотно — 1; направляющие шины — 2; набор комплектации —
1 коробка.



Монтаж накладной





2. Отверстия размещаются на шинах: расстояние 150 мм вверху и внизу от краев, остальное равномерно
распределяется с шагом 500 мм.



3. Диаметр просверленных отверстий — 6-8 мм (сквозь обе стенки направляющих шин).

4. На лицевой стороне просверливаются отверстия под заглушки (12 мм).



Монтаж встроенный



















5. Каркас роллеты выставляется по уровню. Отверстия просверливаются с внутренних стенок направляющих.



6. Если в наборе имеются щеколды или нижний замок, в шинах создаются отверстия высотой 35 мм.



7. В задней крышке защитного короба делаются пазы с целью крепления его плоскости.



8. В короб вставляются шины.



9. Монтаж направляющих комплектующих.



10. К проему прикладывается готовый каркас рольставни.



11. По строительному уровню монтируется короб (строго горизонтально) и шины роллеты (строго
вертикально).



12. Выполняется монтаж конструкции к стене.



13. Полотно заправляется над валом.



14. В концевом профиле (6 мм) просверливаются отверстия, устанавливаются ограничители.



15. В последнюю ламель вставляются тяговые пружины.



16. Осуществляется натяжение пружины, посредством вращения вала от себя (см. количество оборотов в
паспорте).



17. В отверстия вала заводятся тяговые пружины.

Примечание: если вы правильно намотали пружины (вращали вал от себя), полотно рольставни намотается к
задней стенке короба.



18. Вал не спеша отпускается, позволяя пружине намотать полотно в короб.

Проверяется работа рольставней. Полотно с пружинным механизмом должно двигаться по направляющим шинам
безостановочно и плавно, включая исправность фиксирующих замков.

Если вы будете последовательно ориентироваться на инструкцию, то сможете произвести правильную установку рольставней
без привлечения специалистов.

Видео инструкция по установке рольставней:



этапы работ, монтаж на оконный и дверной проем

Рольставни – это универсальный способ защиты оконных и дверных проемов жилых, офисных и коммерческих помещений. Одно из преимуществ – простая конструкция и монтаж, поэтому установку можно производить самостоятельно. Но сначала стоит разобраться в способах и нюансах крепления изделий на разные проемы.

Особенности монтажа

Существует несколько способов монтажа рольставней в зависимости от размера и особенностей проема. При этом их функциональность сохраняется в полном объеме. Особенность заключается в том, что обе стороны рольставней являются лицевыми. Однако на одной стороне присутствует короб, выступающий вперед на 13 – 34 см от плоскости полотна, поэтому конструкция не симметричная.

Короб предназначен для защиты механизма управления роллетным полотном – внутри него установлен вал с приводом, на который оно накручивается во время подъема. Установка конструкции накладным методом может производиться с любой стороны проема – внешней или внутренней. Способ монтажа рольставней бывает встроенным и наружным.

Наружный способ наиболее простой и доступный для самостоятельной установки, т.к. не возникает необходимости в оборудовании дополнительной ниши. Короб монтируют над окном или дверью, а направляющие на стене по бокам. К особенностям этого метода установки относят следующее:

  • монтаж производится на проемы, имеющие остекление;
  • возможно автоматизированное и ручное управление;
  • проем сохраняет свою высоту, поскольку короб устанавливается на стене.

Встроенный монтаж предполагает установку короба с направляющими внутри откосов оконных и дверных проемов. К преимуществам этого метода относят следующее:

  • высокий уровень защиты от взлома;
  • способность уменьшить световой проем большого окна;
  • рекомендуется наличие специальной ниши в стене, которая закладывается еще во время постройки здания.

Подготовка к работе

Перед началом монтажа рольставней необходимо выполнить ряд подготовительных мероприятий:

  1. С помощью обычной рулетки нужно проверить параметры проема — они должны быть одинаковыми сверху и снизу. Сделать это можно, измерив диагонали и сравнив результаты – погрешность не должна превышать 5 мм. Если не принять меры по устранению неровности проема, то конструкция будет установлена не герметично, а значит, не будет обеспечивать необходимую степень защиты. Также в дальнейшем возможен перекос полотна, который в скором времени выведет всю конструкцию из строя.
  2. С помощью уровня необходимо проверить горизонтальность откосов снизу и сверху.
  3. Параметры боковых сторон определяют при помощи отвесов. Погрешность на 1 метр погонный не должна превышать 1,5 мм.

При выявлении серьезных отклонений делают выравнивание проемов штукатурным раствором.

Монтаж на оконный проем

Чтобы установить роллеты на окно потребуется простой набор инструментов – строительный уровень и рулетка для измерительных работ, а также электроинструмент для изготовления отверстий и крепления элементов: набор отверток, крепеж, перфоратор и шуруповерт.

Монтаж происходит в следующей последовательности:

  1. Первым делом измеряем окно. Если предполагается накладной монтаж, то к ширине оконного проема прибавляем ширину направляющих. При измерении высоты окна учитывают высоту короба. При установке в проем, от ширины и высоты оконного проема необходимо отнять 10 мм.
  2. На основе полученных измерений оформляется заказ на изготовление роллет, в процессе которого есть возможность выбрать необходимый цвет – самые распространенные цвета белый и коричневый, и способ управления полотном – ручной или автоматический.
  3. Когда готовые ролеты доставлены, можно приступать к изготовлению отверстий в стене. Сначала сверлят отверстия 6 мм сквозь направляющие, после этого отверстие рассверливают 12-миллиметровым сверлом под саморез. При установке роллет с автоматическим управлением через направляющую вовнутрь помещения просверливают отверстие 10 мм для вывода кабеля к настенному переключателю. Фиксацию ролет лучше выполнять с помощником – конструкцию необходимо фиксировать на стене строго по уровню.
  4. Затем крепят полотно, перекинув его через вал и закрепив автоматическими замками сверху.
  5. Выводят кабель и подключают переключатель привода – он должен быть в выключенном положении.

Регулировку полотна выполняют по инструкции, которая поставляется изготовителем в комплекте с роллетами.

Обратите внимание: При установке конструкции, работающей от электродвигателя, процесс подсоединения механизма к общей сети должен выполняться опытным электриком.

Монтаж на дверной проем

Монтаж на дверной проем также начинается с предварительного измерения и заказа. После этого процесс выглядит так:

  1. На поверхности боковых направляющих отмечают точки сверления. При помощи сверла 12 мм изготавливают отверстия. Затем сверлом № 14 с лицевой стороны отверстие рассверливают под декоративную заглушку.
  2. Далее производят фиксацию пластиковых крепежей к коробу под направляющие. Крепят боковые направляющие и, приложив конструкцию к проему, проверяют с помощью уровня ее плотное прилегание к стене. Выполняют фиксацию короба и направляющих к стене.
  3. Для автоматического короба изготавливают отверстие под кабель в месте установки механизма.
  4. На вал накручивают роллетное полотно, снизу крепят фиксаторы.

При наружной установке важную роль в правильном функционировании конструкции играет блокировочный ригель, который предотвращает подъем ставней снизу при физическом или механическом воздействии.

В конце полотна устанавливают нижнюю планку. В целях безопасности рассверливают головки наружных болтов и устанавливают декоративные заглушки.

Монтаж в качестве перегородки

Помимо монтажа на окна и двери, роллеты могут выполнять функцию перегородки. Одно из преимуществ такой конструкции заключается в ее мобильности – одним движением перегородку можно убрать в короб. Это отличная альтернатива стационарным офисным перегородкам. Такие рольставни также часто устанавливают в павильонах, расположенных в торговых центрах.

Единственное ограничение заключается в выборе места для размещения короба и точек управления механизмом конструкции. Также необходим прочный каркас под фиксацию направляющих. При отсутствии в помещении большой площади колонн или специальных опор, возможно размещение двух роллет, а роль опоры будет выполнять усиленная двойная направляющая.

Установку роллет можно заказать у специалистов, которые занимаются их изготовлением, но это платная услуга. Если предполагается несложный монтаж, есть все необходимые инструменты, то все работы можно выполнить самостоятельно. Часто установку роллет своими силами производят на дачах, в беседках, террасах, когда для окон и дверей выбирают не особо дорогие и сложные изделия, как для коттеджей или квартир. В этом случае можно сэкономить на услугах монтажников.

В остальных случаях монтаж лучше доверить профессионалам из компании, которая изготавливает рольставни. Таким образом, вы сбережете свои нервы и силы, время и деньги, которые есть риск потратить в будущем на переделку недостатков самостоятельной работы. Также стоит помнить о том, что гарантия компании-изготовителя рольставней не распространяется на их дальнейшее бесплатное обслуживание, если монтаж был произведен своими силами.

Как установить стальные рольставни? [PDF]

🕑 Время прочтения: 1 минута

Стальные рольставни представляют собой ворота, состоящие из взаимосвязанных решетчатых секций, образованных из полос холоднокатаной стали, и обычно используются в складских помещениях и магазинах.

Рулонные стальные ворота должны быть двухтактного типа или приводиться в действие с помощью механического устройства. Если площадь затвора до 10 м2, то он должен быть затвора двухтактного типа, а если площадь более 10 м2, то, как правило, он должен быть снабжен редуктором, приводимым в действие механическим устройством с цепочка или ручка.

Состав:

  • Спецификация материалов для рулонных ворот
    • 1. Заслонка
    • 2. Пружина
    • 3. Ролик и кронштейны
    • 4. Направляющий канал
  • 5. Верхняя крышка
  • Крепление рольставней
  • Часто задаваемые вопросы по стальным рольставням

Спецификация материалов для рулонных ворот

1.

Рольставни

  1. Жалюзи должны состоять из взаимосвязанных реечных секций, образованных из холоднокатаных стальных полос.
  2. Толщина листа, из которого прокатываются реечные секции, должна быть не менее 0,90 мм для ставней шириной до 3,5 м и не менее 1,20 мм для ставней шириной более 3,5 м.
  3. Ставни шириной более 9 метров должны быть разделены на две части с обеспечением одного среднего подвижного или неподвижного направляющего канала или с опорой с тыльной стороны для сопротивления ветровому давлению.
  4. Решетчатая секция должна быть скрученной, чтобы иметь переплетенные завитки на обоих краях и глубокое гофрирование в центре, с глубиной перемычки не менее 12 мм, чтобы обеспечить достаточную жесткость полотна для сопротивления ручному давлению и нормальному давлению ветра.
  5. Каждая секция рейки должна быть единой сплошной деталью без сварных соединений.
  6. Когда рейки соединены между собой, секции рейки должны иметь расстояние между центрами прокатки 75 мм.
  7. Каждая чередующаяся секция рейки должна быть закреплена зажимами из мягкой стали или ковкого чугуна, надежно заклепками на обоих концах, чтобы зафиксировать секцию рейки с обоих концов и предотвратить боковое перемещение.

Рис. 1: Компоненты стальных рольставней

2. Пружина

  1. Пружина должна быть спиральной.
  2. Пружина должна быть изготовлена ​​из высокопрочной проволоки или полос из пружинной стали достаточной прочности.

3. Ролик и кронштейны

  1. Для створок шириной до 6 м и высотой не более 5 м следует использовать стальные трубы диаметром 50 мм.
  2. Мягкий кронштейн размером 375 х 375 х 3,15 мм должен использоваться для поддержки вала жалюзи высотой до 3,5 метров.
  3. Для жалюзи с высотой в свету от 3,5 м до 6,5 м следует использовать скобу из мягкой стали размером 500 x 500 x 10 мм.
  4. Вал подвески, закрепленный на кронштейнах, должен быть закреплен вращающимися чугунными шкивами, к которым крепится затвор.
  5. Шкивы и вал трубы должны быть соединены с помощью винтовых пружин предварительного натяжения, чтобы удерживать затвор в равновесии в любом частично открытом положении и уравновешивать вес затвора.
  6. Если ширина проема превышает 3,5 метра, чугунные шкивы должны быть соединены между собой сепаратором, состоящим из пластин из мягкой стали размером не менее 32 x 6 мм и фиктивных колец из мягкой стали для равномерного распределения крутящего момента.
  7. Самоустанавливающиеся двухрядные шарикоподшипники должны быть установлены на крайнем шкиве, а закладные кольца должны иметь минимальное расстояние 15 мм, и должно быть предусмотрено не менее 4 лысок по всей длине ролика.
  8. В случае жалюзи большой ширины с механическим открыванием ролик должен быть оснащен шестерней на одном конце, которая в контакте с червяком, закрепленным на пластине кронштейна, должна быть снабжена обоймой и шкивом с двумя шарикоподшипниками.

4. Направляющий канал

  1. Ширина направляющего канала должна быть 25 мм. Минимальная глубина направляющих каналов может быть выбрана из таблицы 1.
  2. Зазор между двумя ножками направляющих каналов должен быть достаточным для свободного перемещения жалюзи и в то же время достаточно близким, чтобы предотвратить дребезжание затвор из-за ветра.
  3. Каждый направляющий канал должен быть снабжен не менее чем тремя фиксирующими планками или опорами для крепления к стенам или колонне с помощью болтов или винтов.
  4. Расстояние между планками не должно превышать 0,75 м. В качестве альтернативы направляющие каналы также могут быть снабжены соответствующими дюбелями, крючками или штифтами для ввинчивания в стены.

Таблица 1: Глубина направляющего канала для разной ширины жалюзи .

900 97 3,5 м до 8 м
Ширина створок в свету Глубина направляющего канала
До 3,5 м 65 мм
75 мм
8 м и более 100 мм

5.

Верхняя крышка

  1. Верхняя крышка должна быть из мягких листов толщиной не менее 0,90 мм и усилена угловыми или плоскими ребрами жесткости сверху и нижние края, чтобы сохранить форма.

Крепление рулонных ворот

  1. Кронштейны должны быть закреплены на перемычке или под перемычкой, как указано, с помощью необработанных дюбелей и болтов.
  2. Затем вал вместе с пружиной закрепляется на кронштейнах.
  3. Реечная часть (жалюзи) должна быть уложена на землю, а боковые направляющие каналы должны быть связаны веревками и т.д.
  4. Затем заслонка должна быть установлена ​​на место и сверху закреплена валом трубы с помощью болтов и гаек.
  5. Боковые направляющие швеллеры и защитные рамы крепятся к стене через пластину, приваренную к направляющим.
  6. Эти пластины и кронштейны должны быть закреплены с помощью стальных болтов и дюбелей, скрытых в штукатурке, чтобы их расположение было невидимым.
  7. Крепление должно быть выполнено аккуратно и профессионально, чтобы жалюзи работали легко и плавно.

Часто задаваемые вопросы о стальных рольставнях

Что такое стальные рольставни?

Стальные рольставни представляют собой ворота, состоящие из взаимосвязанных реечных секций, образованных из полос холоднокатаной стали, и обычно используются в складских помещениях и магазинах.

Какие бывают стальные рольставни?

Рулонные стальные ворота должны быть нажимно-вытяжными или приводиться в действие с помощью механического устройства. Если ставни до 10 кв. м, то они должны быть нажимно-вытяжного типа, а ставни площадью более 10 кв. м, как правило, снабжаются редуктором, приводимым в действие механическим устройством с цепью или рукояткой.

Подробнее:
1. 18 типов дверей, используемых в строительстве
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОЛЬСТАВНИ

Поделиться этой статьей

  • Facebook

Краткое руководство по установке и ремонту промышленных роллетных ворот

Поиск

Главная Новости Краткое руководство по установке и ремонту промышленных роллетных ворот

Помимо видов, защищающих окна, стали популярными и промышленные роллеты. Эти двери со ставнями известны своей долговечностью и высшими функциями безопасности. Говорят, что из-за этого многие предприятия устанавливают эти двери, чтобы сделать свои здания и инфраструктуру более защищенными от взлома, ненастной погоды и других факторов.

Если у вас есть склады и магазины, которые нуждаются в максимальной безопасности, вы можете рассмотреть возможность установки высококачественных промышленных роллетных ворот. Вот статья, которая поможет вам узнать больше о промышленных рольставнях — как они работают, а также об их плюсах и минусах. Читай дальше.

Как это работает

Считается, что промышленные рольставни обеспечивают лучшую безопасность зданий, чем большинство дверей с высоким уровнем безопасности. Обычно их сдвигают или скручивают, чтобы закрыть и открыть. Примыкающие стальные полосы составляют стыковые алюминиевые слои жалюзийных дверей. Эти слои скатываются или хранятся в небольшом контейнере наверху дверей. Обычно они имеют направляющие каналы, в которые вставляются планки.

В некоторых случаях рабочие могли открыть их вручную, подняв дверцу в сторону небольшого ящика или контейнера. Сегодня ручное управление применяется только к жалюзийным дверям, которые мало используются (большую часть времени закрыты) или имеют значительно малые размеры. Для часто используемых дверей доступно множество автоматизированных опций.

Установка и ремонт

Установка промышленных рольставней обычно требует профессиональных услуг. Профессиональные установщики имеют необходимые инструменты и навыки, связанные со сборкой каркасов и диагностикой дефектов. Тем не менее, некоторые владельцы собственности, как говорят, предпочитают устанавливать свои промышленные двери с жалюзи, думая, что у них есть базовые навыки, чтобы справиться с этим.

Если вы решите установить жалюзийные двери самостоятельно, вам понадобится набор инструментов, таких как дрель, маленькая отвертка, шпатель и пузырьковый уровень. Установку дверей можно начать со следующих шагов:

  1. Оцените место установки и измерьте ширину и высоту используемых зон.
  2. Измерьте уровень порога. Если подоконник превышает стандартную высоту, отметьте его выше для возможных регулировок.
  3. Проверьте поверхности стен. Устраните все возможные препятствия.
  4. Найдите направляющие в сборе.
  5. Для анкерной втулки и установочного болта вы можете обратиться к направляющим, которые обычно поставляются вместе с дверьми.
  6. Подвесьте занавеску. Отрегулируйте его натяжение при полностью открытой дверце. Наконец, установите капот.

Признаки того, что жалюзийные двери нуждаются в ремонте

Промышленные жалюзийные двери, как правило, нуждаются в обслуживании один раз в год для хорошего обслуживания. Настоятельно рекомендуется посетить установщика жалюзийных дверей. Тем не менее, вам следует подумать о проверке своих жалюзийных дверей или обратиться к специалисту, если появляются следующие признаки:

  • Жалюзийная дверь срабатывает долго;
  • Дверь имеет провисшие секции;
  • Поднятие двери создает шум;
  • Закрывается быстрее, чем обычно;
  • Края не могут следовать указаниям;
  • Увеличение затрат на энергию; и
  • Дверь движется неравномерно.

Части промышленных жалюзийных ворот

Каждая часть промышленных жалюзийных ворот играет свою роль в обеспечении вашей безопасности и многого другого. Независимо от того, будете ли вы устанавливать жалюзийную дверь в переносной строительной конструкции или мегаскладе, все детали должны быть тщательно закреплены и установлены, чтобы обеспечить долговечность и продлить срок службы двери.

Вот некоторые детали большинства дверей со шторками:

  • Подшипник или U-образная чашка: сохраняйте движение ствола, особенно если тормоза не включены
  • направляющие

  • : прокладывают путь для занавеса;
  • флагшток: подпирает щеку, помогает добавить опору;
  • занавес: может перекрывать направляющие каналы; имеет трубку, звенья и стержни; обычно из стальных ламелей;
  • нижняя направляющая: самая нижняя часть занавеса, обычно L-образная;
  • Трубчатый двигатель

  • : содержит концевые выключатели, кабель питания панели и верхнее соединение цилиндра;
  • щека: удерживает валик на месте;
  • сборка: мотор-управляет шторой, имеет металлическую трубку;
  • контроль безопасности: тормозная система, которая активируется для управления движением жалюзи вниз, если когда-либо двигатель не может его контролировать. Поскольку тормоз предназначен только для одноразового использования, после его использования необходима замена. Обычно над этой заменой работают инженеры по затворам; и
  • Козырек

  • : также известный как капот, работает с другими креплениями, чтобы максимизировать функцию двери.

Wrap Up

Промышленные рольставни, как говорят, в последние десятилетия обеспечивали надежную защиту многих предприятий. От небольших типов, идеально подходящих в качестве дополнительных гаражных ворот, до новейших итераций, модели защищают склады и другие здания от краж, пожара и других неблагоприятных факторов. Кроме того, они могут быть усилены огнезащитными свойствами, что сделает их более долговечными, а также улучшит внешний вид любого здания.

Если вы планируете установить высококачественные промышленные ворота с рольставнями, вы можете рассмотреть возможность найма специалиста по рольставням. Вы можете вернуться к выводам, полученным из этой статьи, при установке и ремонте.
