Как установить на дверь фиксатор: Как установить фиксатор на дверь

Содержание

Установка дверного фиксатора

      Неправильно установленная дверь иногда самопроизвольно открывается. Чаще всего это происходит, когда при её монтаже не соблюдают вертикальность закреплённых петель на дверной коробке или на самом полотне. В принципе, в этом ничего страшного нет, так бывает очень часто. Единственное неудобство – это жутко раздражает. Особенно, если на двери не установлена ручка с защёлкой. Чтобы сберечь нервы, можно приделать крючок или щеколду и запирать их после каждого открытия полотна.



    Но самый простой и доступный способ избавиться от такой неприятности – установить дверной фиксатор. В этом случае не надо будет монтировать замок или ручку с защёлкой, сверлить отверстия и выдалбливать древесину под корпус замка.

   В нашем случае такой дефект имела дверь в курятник. Зайдёшь в помещение, прикроешь за собой дверь, начнёшь раскладывать обед по тарелкам курам, а полотно возьми и откройся. Птица, вместо кормления, выбегает на свежий воздух, искать червячков в хозяйских грядках. Приходится тратить время, чтобы вернуть беглецов на место, к тому же одному человеку это сделать очень непросто.

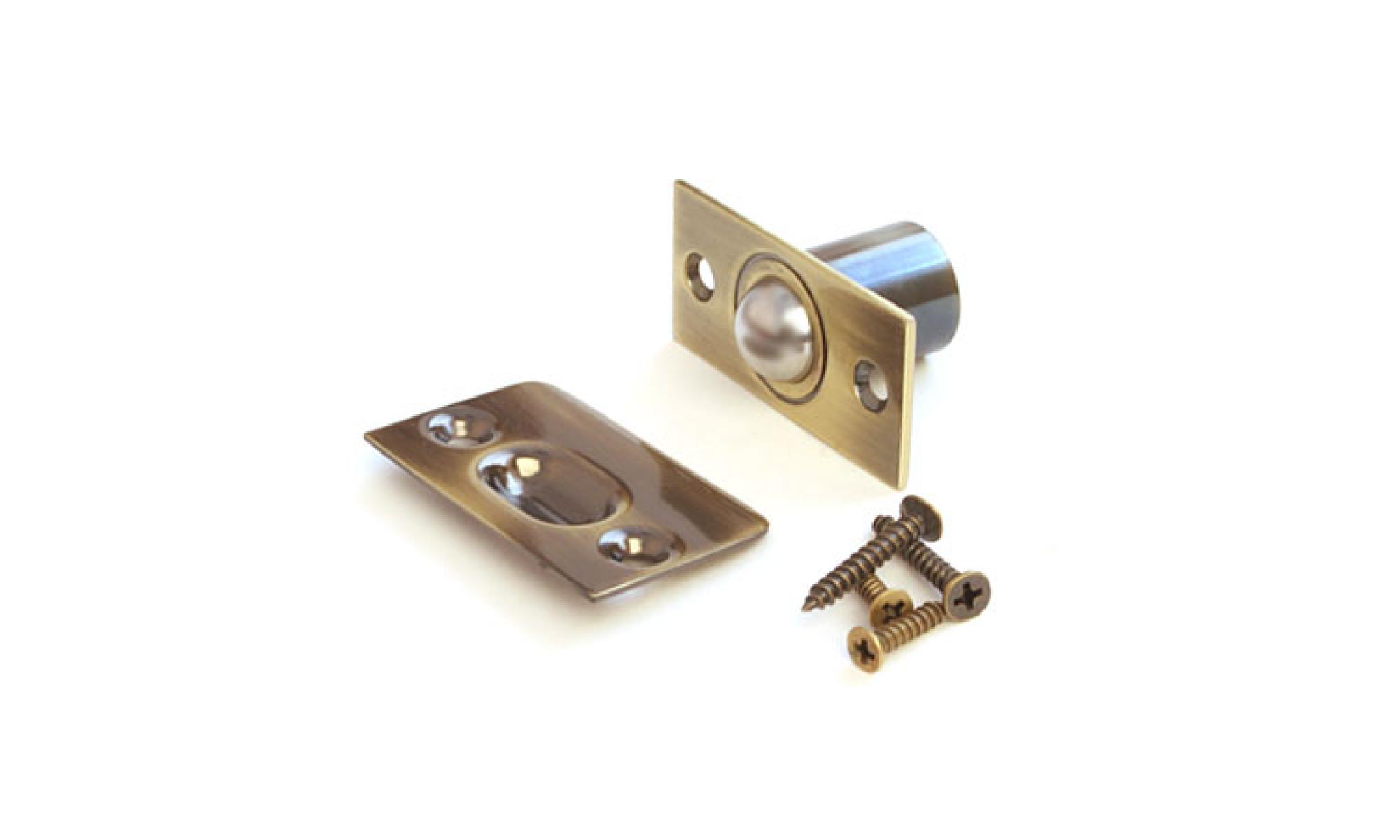

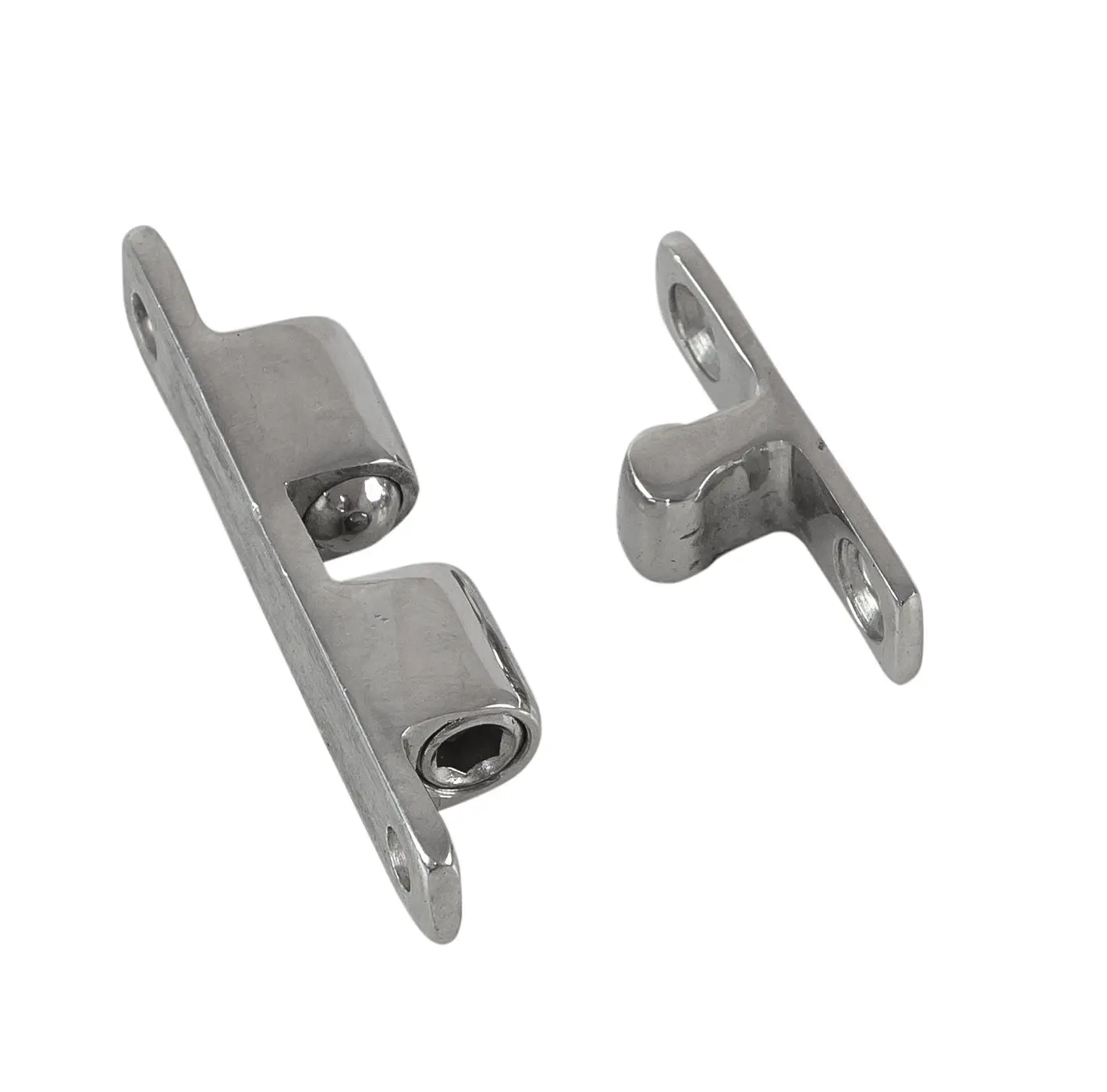

   Поэтому однажды в магазине был куплен дверной фиксатор с шариком.

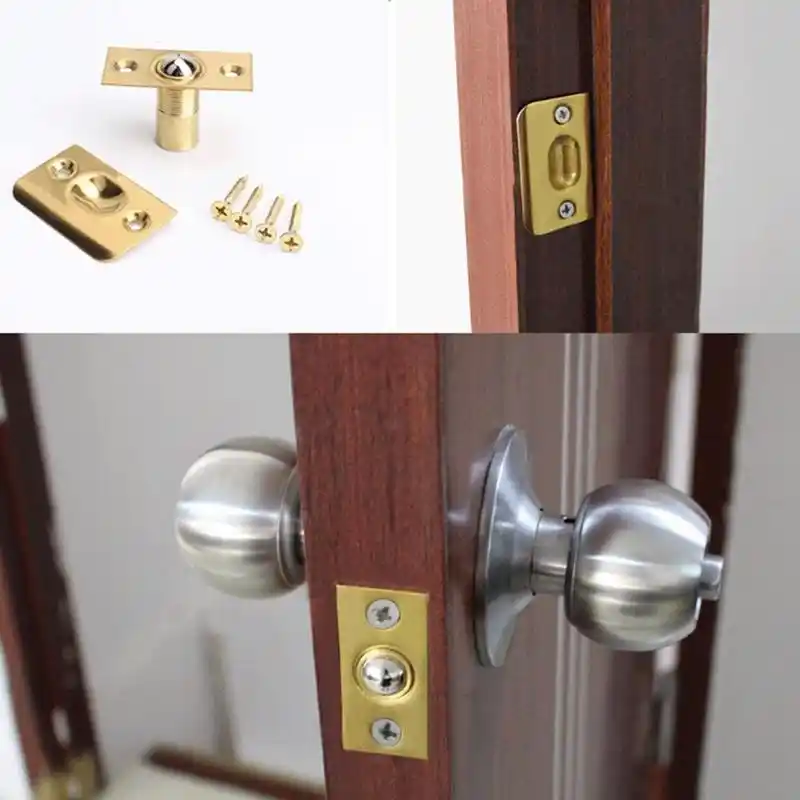

   Установка его несложная. Фиксатор состоит из двух частей: корпуса с шариком и запорной планки.

   Определим место, где будет установлен фиксатор, прислоним его к торцу дверного полотна и обведём карандашом.

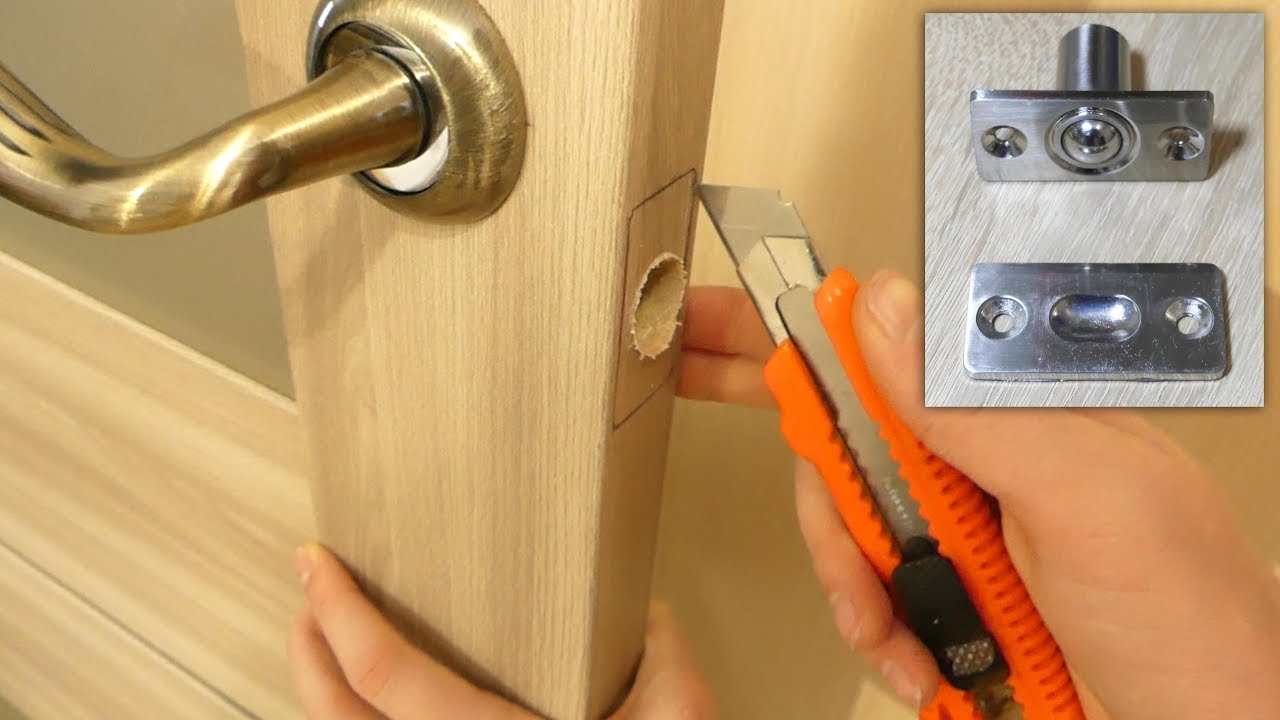

   Теперь в двери нужно сделать паз под корпус фиксатора. Можно его выдолбить стамеской, можно высверлить перьевым сверлом, но удобней и быстрее всего выполнить эту простую операцию ручным фрезерным станком. Для этого нужно подобрать пазовую фрезу с шириной кромки больше, чем размер корпуса фиксатора.

   Выберем неглубокий паз, используя фрезер.

   Осталось вставить фиксатор на место и закрепить его винтами, входящими в комплект поставки. В нашем случае щель между дверью и коробкой равна 0,5 см, поэтому необходимости устанавливать корпус заподлицо с дверью, подрубив её стамеской, не было.

   Размечаем карандашом место напротив шарика фиксатора на коробке и устанавливаем запорную планку.

   Проверяем работу фиксатора, закрыв дверь. Шарик зашёл в паз запорной планки и надёжно удерживает полотно на месте.

   После несложных манипуляций, потратив на всё 30 минут времени, дверь прочно зафиксирована, и ни одна курица не выскочит из курятника во время их кормления, уборки помещения или сбора яиц.

Как установить фиксатор на межкомнатную дверь. Как правильно установить замок в межкомнатную дверь

Дверная ручка-защелка вещь полезная, практичная и красивая. Установить ее собственными силами особого труда не представляет, для этого необходимо наличие инструментов и желания. Подробная инструкция поможет быстро и качественно справиться с этой работой.

Виды ручек-защелок

Строительный рынок предлагает большое разнообразие ручек-защелок различных форм и стилевых решений, но отличаются такие ручки лишь механизмами. Механизм ручки-защелки являются фалевым, то есть подвижным, – защелка срабатывают от поворота или нажатия ручки. Следовательно, есть два типа механизмов:

  • Нажимной механизм. Приводится в движение нажатием рычага ручки.
  • Поворотный механизм. Приводится в движение поворотом ручки-ноба (шарика или набалдашника).

Материал изготовления ручек может быть разным: алюминий, латунь, сталь, различные сплавы, нержавейка. Каждая из деталей покрывается специальным защитным слоем для улучшения характеристик и продления срока эксплуатации. Ручки-защелки выпускаются просто с защелкой, с защелкой и фиксатором, либо с фиксатором, защелкой и обычным простым замком.

На что обратить внимание при покупке

  1. Нужно точно знать, в какую сторону открываются двери – в продаже имеются ручки с разным исполнением поворота – правым или левым.
  2. Необходимо знать толщину двери (дверного полотна). Это необходимо при выборе комплекта ручек.
  3. Обязательно следует убедиться в исправности работы механизма: он должен работать бесшумно. При нажатии ручки, язычок должен полностью заходить внутрь корпуса. Внешний вид изделий должен быть безупречным и приятным на ощупь.

Из чего состоит ручка-защелка

Следует отметить, что устройство дверной ручки с защелкой как с нажимным механизмом, так и поворотным одинаково:

  • Внутренний механизм
  • Две ручки
  • Фиксатор
  • Декоративные накладки

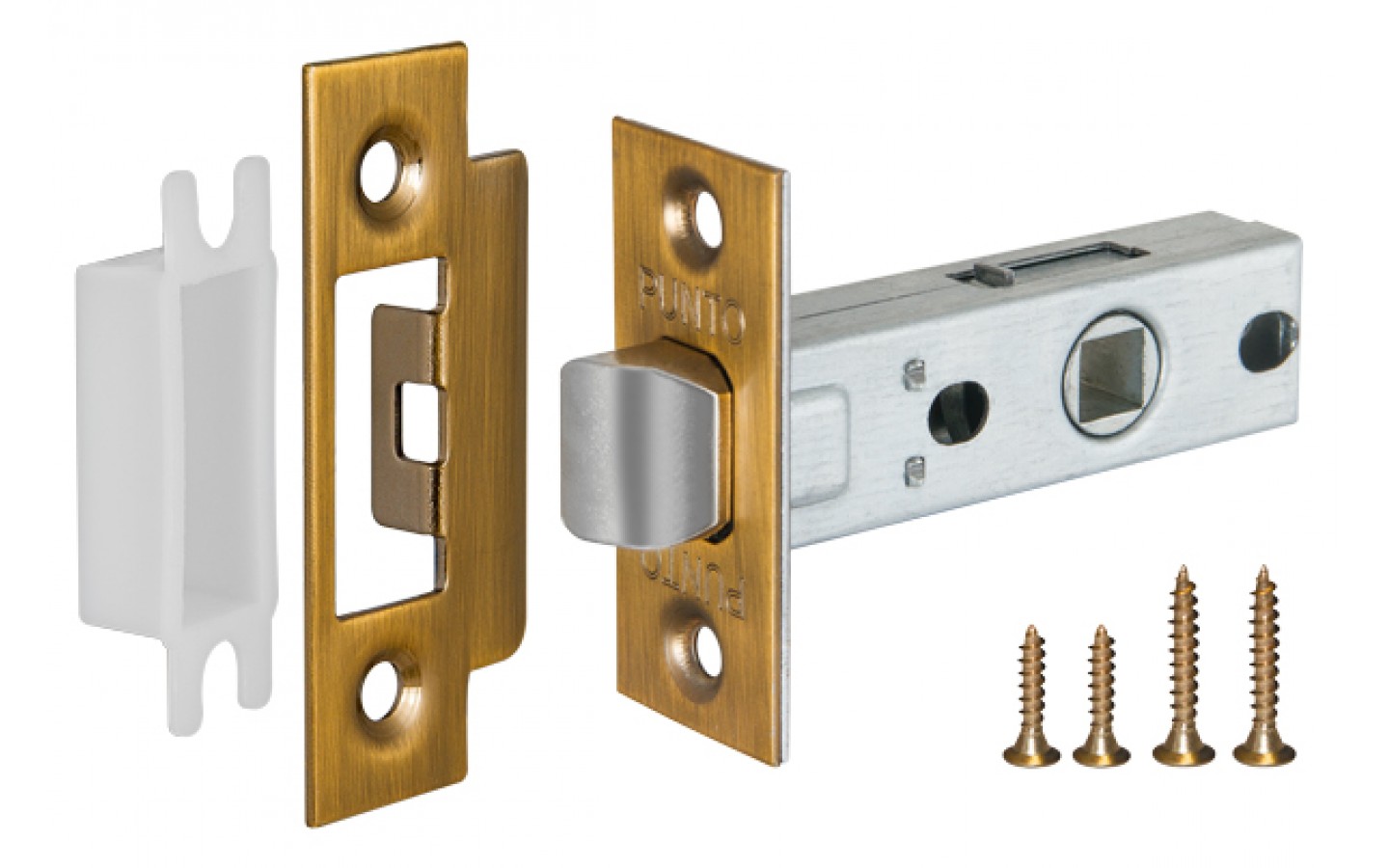

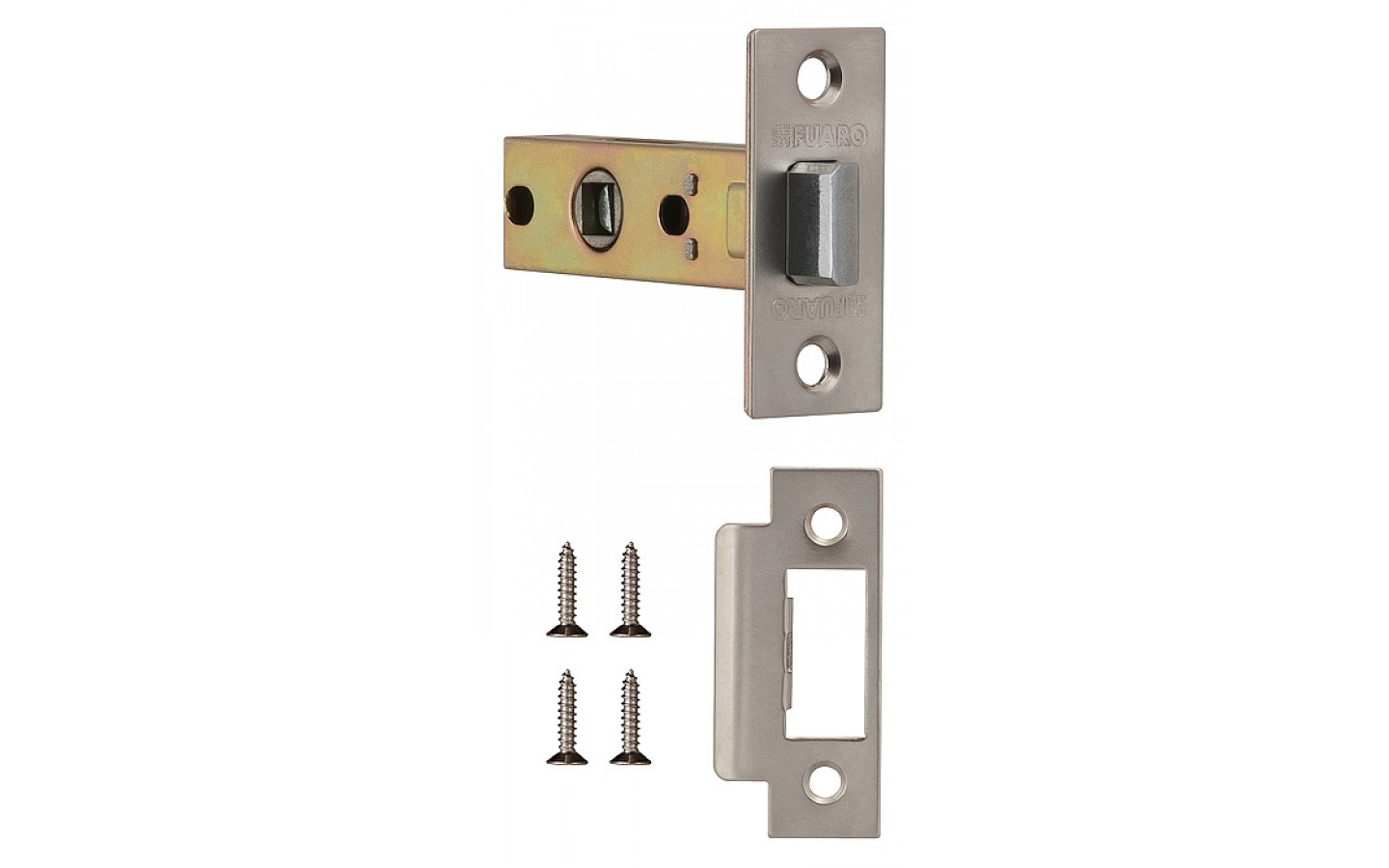

Внутренний механизм ручки-защелки называют фалевым, то есть, открываемым поворотом ручки, в нем нет ничего сложного. Основа такого запирающего устройства – это косоугольный язычок, удерживаемый пружиной.

Когда дверь открыта, язычок защелки находится в выдвинутом состоянии. Благодаря фалевой защелке дверь можно захлопывать, не задействовав ручку. При закрытии двери язычок входит в запорную планку в косяке двери. Что бы открыть защелку обратно, следует повернуть ручку, это уберет язычок внутрь замка.

Ручки с фалевой защелкой – оптимальный вариант для межкомнатных дверей. Самыми популярными являются ручки-защелки с фиксатором. С одной стороны они снабжены поворотной кнопкой (фиксатором), что дает возможность запирать дверь изнутри комнаты. В доме, где есть маленькие дети, лучше всего устанавливать ручки-нобы, также их чаще всего устанавливают на двери ванных комнат или санузлов.

Как установить ручку-защелку

Сам процесс установки ручки на дверь разделяется на три этапа:

  1. Разметка
  2. Сверление отверстий в двери
  3. Монтаж и крепление

Не зависимо от выбора механизма, ручка-защелка устанавливается одинаково в каждом из случаев. В зависимости от фирмы производителя может несколько отличаться сборка/разборка самой ручки. Для этого к каждому механизму прилагается инструкция. Если в одну зону выходят несколько дверей, желательно приобретать одинаковые ручки и четко следить за тем, чтобы они располагались на одной высоте от пола. Обычно специалисты говорят, что ручка дверная межкомнатная с защелкой должна быть установлена на уровне пояса человека, так чтобы при открывании двери, рука была согнута под 90 0 в локте. Но ведь рост всех живущих в доме не одинаков. Именно поэтому, дверные ручки устанавливаются в среднем на высоте 80 – 120 см от пола. На новом полотне двери (на торце) обычно есть пометка для установи ручки или замка — нарисованный ключ.

что потребуется для установки

Какой дизайн и тип механизма будет у ручки, каждый решает сам. Естественно, любая ручка должна быть удобной и красиво вписываться в общий интерьер комнаты. Четкая инструкция о том, как установить дверную ручку, поможет быстро и качественно справится с этой задачей самостоятельно. Стандартный основной набор для установки дверной включает в себя:

  • Направляющее сверло по дереву спиральное. Диаметр 6 мм;
  • Перьевое сверло. Диаметр 23-24 мм;
  • Коронка по дереву. Диаметр 50 мм;
  • Стамеска.

Также обязательно понадобятся: шуруповерт, дрель, рулетка, угольник, молоток, карандаш. В строительном магазине можно приобрести в виде набора основной «Комплект для установки врезных замков и ручек».

этап первый: разметка

На этом этапе необходимо правильно выполнить разметку под все необходимые отверстия. Лучше всего дверь снять, так будет удобнее работать. Иногда производители дверей четко указывают место для монтажа ручки (в зависимости от фактуры двери). Следует придерживаться этого правила. Также вполне закономерно, что если в доме есть малыши, то ручки на дверь в детскую и ванную комнату следует устанавливать несколько ниже обычной высоты.

Внимание! Установка ответной пластины защелки на коробке выполняется после монтажа ручки-защелки на двери.

Высоту ручки намечают по выбранному параметру, в пределах 80-120 мм от пола. При этом следует помнить что, если рядом находятся несколько дверей, то все ручки более эстетично расположить на одинаковой высоте. После определения необходимой высоты размечется центр расположения ручки. К краю двери прикладывается угольник и проводится горизонтальная линия длиной 60 см. В этом месте следует поставить четкую метку.

Далее необходимо выполнить разметку для язычка ручки-защелки. На торце дверного полотна по горизонтальной линии отмечается центр толщины двери. Теперь следует приложить механизм относительно центра так, чтобы язычок полностью выступал за границы полотна, именно так, как это будет выглядеть в готовом виде. Нужно очертить язычок с двух сторон – в этом месте будет просверлено место под механизм.

этап второй: сверление отверстий

Отверстие под механизм ручки в дверном полотне выполняется коронкой по дереву. Сверлить всегда следует не насквозь, а сначала с одной стороны двери, потом с другой до половины толщины двери. Чтобы лучше видеть глубину вхождения коронки в дверное полотно можно сделать на ней отметку маркером.

При сверлении насквозь коронка на выходе с другой стороны повредит полотно двери или может уйти в сторону. Дрель нужно держать под углом 90 0 , не допуская отклонений. Отверстие под язычок механизма сверлится при помощи направляющего и перьевого сверла. Направляющее сверло четко обозначает отверстие для последующего рассверливания перьевым сверлом. Такое сверло подбирается по диаметру язычка (немного больше), обычно подходит сверло на 22 мм.

Работу в этом месте надо выполнять очень аккуратно на малой скорости дрели, так как до краев остается всего около 6 мм. В рассверленное отверстие вставляется механизм защелки и размечается место под пластину язычка. Лишнее дерево выбирается стамеской четко по линиям разметки. Периодически следует прикладывать пластину. Правильно утопленная в дерево пластина должна лежать в одной плоскости с торцом двери.

этап третий: крепление ручки-защелки

В отверстие вставляется механизм и шурупами прикручивается пластина под защелку. Для удобства тонким сверлом можно наметить места вкручивания шурупов, так они войдут четко в нужном месте, без перекосов.

Когда болты видны, то вставляется сначала одна ручка (необходимо попасть в отверстия защелки двумя направляющими), затем вторая ручка накладывается с другой стороны и вся конструкция стягивается болтами.

Если места крепления болтов не видно, ручку следует разобрать и снять накладную пластину. Для этого в комплекте идет специальный ключ, на ручке необходимо найти ступор, нажать на него ключиком и потянуть за ручку – конструкция разберется.

Далее необходимо установить разборную конструкцию и также прикрутить болтами. Затем защелкнуть колпак и нажав на стопор, закрепить ручку. Что бы это сделать легко, надо найти, где именно расположено отверстие. Если все правильно выставлено, плоский наконечник без труда входит в отверстие.

установка металлической пластины на коробку

Разметка под металлическую пластину выполняется двумя способами. При первом способе можно намазать язычок защелки маслом или, например, зубной пастой. Нажать ручку и закрыть дверь. Затем несколько раз легонько закрыть и открыть защелку, при этом на коробке будут сделаны отметки. При втором способе дверь закрывается, между коробкой и дверью вставляется металлическая линейка сначала над язычком, потом под ним, при этом карандашом делаются отметки.

Перьевым сверлом высверливается отверстие под язычок. Если после проверки, язычок, при вхождении в коробку, полностью выходит из защелки, то намечается и прорезается стамеской контур под пластину.

Пластина должна находиться на уровне с дверной коробкой, она утапливается в дверную коробку и прикручивается шурупами. Теперь можно закрыть дверь, полюбоваться своей работой и проверить, как работает ручка дверная с защелкой, – установка на этом этапе закончена.

Ход работы защелки должен быть свободным, ручка должна работать с легким прижатием, а дверь легко закрываться.

Ничего особо сложного в монтаже дверной ручки нет. Вполне возможно установить дверную ручку защелку своими руками. Более подробно обо всех нюансах можно узнать из представленного видео.


Хотите иметь свое собственное пространство и быть убежденным, что в него никто не проникнет? Тогда установка замка в межкомнатную дверь – это для вас единственно правильное решение. Сделать это можно самому, не прибегая к посторонней помощи. Важно только правильно подобрать фурнитуру. Она должна быть высокого качества, соответствовать интерьеру по форме, цвету и дизайну.

Выбираем замок для межкомнатной двери

По функции и конструкции выделяют несколько разновидностей дверных замков:

  • обычная защелка или фалевый замок;
  • защелка с фиксатором;
  • врезной;
  • магнитный;
  • накладной;
  • шпингалет;
  • щеколда;
  • сувальдный.

Это наиболее примитивный вид замка, который используется практически во всех межкомнатных дверях. Он представляет собой незамысловатую конструкцию, состоящую из цилиндра и пластикового или металлического язычка. Нередко такой механизм монтируют вместе с ручкой, которая управляет язычком.

Защелка – самый простой механизм, устанавливаемый на межкомнатные двери

Назначение фалевого замка – держать дверь закрытой. Обычная защелка проста, надежна при эксплуатации, характеризуется широким выбором дизайна
. Однако из-за чрезмерно простого механизма, она не нашла широкого применения.

Защелка с фиксатором
. Она считается вариацией обычной защелки, которая оснащается дополнительно фиксатором. Он блокирует движение ручки. Различают два вида: рычажный и кнопочный. Первый вид более практичный, надежный. Кнопочный замок ничуть не хуже, но с ним может быть такая неприятная ситуация как случайное захлопывание двери.

Защелка с фиксатором обладает рядом преимуществ: простой монтаж, несложная конструкция, широкий выбор моделей. Недостатком такого замка является слабый механизм фиксации.

Покупая изделие, обращайте внимание на то, чтобы движения язычка были плавными и возвращает ли пружина его внутрь двери.

В народе его прозвали механизмом с личинкой для ключа. Внешне он похож на замок для уличных дверей, но обладает более простой конструкцией. В состав устройства входят цилиндр и замочный блок.

Врезные замки отличаются надежностью и долговечностью

Цилиндр бывает двух видов: «ключ-ключ» и ключ-вертушка». Первый устанавливают в том случае, если замком пользуются изредка. Второй, наоборот, подходит для более частого использования.

Врезными замками закрывают спальни, кабинеты, кладовые. Они надежно защищают от проникновения, долговечны, редко ломаются
. Если говорить о минусах устройства, то сюда можно отнести сложность монтажа и зависимость параметров устройства от толщины двери.

Если можете себе позволить раскошелиться, то эта разновидность замка для вас. Он предназначен в первую очередь для помещений, в которых должно быть максимально тихо: спальни, детские, кабинеты.

Магнитный замок отличается бесшумностью, но стоимость его достаточно велика

Бесшумная работа обеспечивается за счет его конструкции, состоящей из ригеля, ответной планки, магнита, футляра под магнит. Ригель притягивается к ответной планке с магнитом, которая расположена на коробке.

Наряду с достоинствами изделия есть недостатки. Во-первых, это внушительная стоимость замка. Во-вторых, замковый корпус по своим размерам не очень компактный, из-за чего выглядит громоздко.

Накладной замок
. Изделия этого вида по праву можно назвать раритетом. Однако, несмотря на это, спрос на него по сей день не падает из-за простоты механизма и несложной установки.

Нынешние модели могут похвастаться удобным корпусом. Устройство монтируется с внутренней или наружной стороны двери, обеспечивая тем самым защиту от неожиданного проникновения.

Первоначальным назначением замка было закрепление одной из створок двойных дверей. В настоящее время его устанавливают преимущественно в ванной, туалете.

Шпингалет устанавливается в ванных комнатах

Принцип работы данного изделия такой простой, что с ним справится даже маленький ребенок. Его монтаж не требует специальных знаний и опыта.

Щеколда
. Это простейший вид замка. Щеколдой называют металлическую пластину с выдвигающимся рычагом. Ее ставят как основной или вспомогательный замок.

Механизм получил широкое распространение благодаря высокой степени надежности и защиты. Его используют как для уличных, так и для межкомнатных дверей.

Для фиксации засова в механизме применяются пластины (сувальды) с разнообразными по форме пазами.

Сувальдный замок обладает высокой степенью защиты

Для каждой пластины подходит соответствующий профиль бородки ключа. Замок отроется лишь тогда, когда сувальды станут в правильное положение и освободится паз для прохождения засова
.

Если вы сделали свой выбор в пользу стильного, но простого замка, можете браться за работу.

Инструменты и материалы

Для установки механизма понадобятся следующие материалы:

  • ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
  • цилиндровый механизм с пружиной;
  • винты для крепления, которые соединяют цилиндровые механизмы;
  • ригели;
  • розетки для закрытия цилиндровых устройств – 2 штуки.

Кроме материалов, для работы нужен небольшой комплект инструментов:

  • простой карандаш;
  • рулетка;
  • дрель;
  • офисный ножик;
  • стамески на 0,1 и 0,2 см;
  • перьевое сверло 2,3 см;
  • сверло на 0,2 см;
  • коронка на 5,4 или 5 см исходя из толщины двери;
  • скотч малярный;
  • молоток.

Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.

Монтаж замка

Поставить механизм самостоятельно не составит большого труда. Нужно только забыть про спешку, быть достаточно внимательным. Успех дела зависит от множества факторов, в том числе от типа двери.

Легче всего вставить замок в деревянное полотно. Сложнее будет с изделием из мдф, так как здесь уже требуется наличие умений, знаний. Поэтому в данном случае лучше не рисковать, а позвать на помощь мастера своего дела
.

В противном случае, плохо выполненная работа приведет к повреждению механизма, отчего его нужно будет отремонтировать или вообще понадобится полная замена изделия.

Подготовительный этап

Нанесение разметки – это начальный этап на пути установки замка. Первое, что нужно сделать, – это предотвратить возможные повреждения двери.

Замок монтируют на расстоянии около 1 м от пола

С этой целью отмерьте расстояние на полотне 0,9 – 1,1 м от напольного покрытия – это месторасположение замка. Затем наклейте в том месте малярный скотч на торец и поверхность двери. Подобная процедура не только обезопасит ваше изделие от царапин, но и облегчит нанесение замеров.

С замком в наборе продается шаблон. Он позволяет нанести безошибочно метки, указывающие на положение отверстий
. Для этого сложите трафарет по линии сгиба и прикрепите к торцу. Затем саморезом отметьте на торце и на плоской поверхности полотна центры отверстий.

Выборка отверстий под ручку и механизм замка

После нанесения разметки принимайтесь за нижеуказанные этапы работы:

Врезка замка фрезером

Фрезером называют небольшой вертикальный станок. Он достаточно прост в обращении, поэтому даже новичок сможет им управлять. Чтобы врезать замок при помощи станка в межкомнатную дверь своими руками, необходимо:

  • Поставить полотно перпендикулярно на бок и зафиксировать его стапелем.
  • Замерять и нанести отметки для язычка.
  • Приставить замок к створке так, чтобы намеченная линия шла четко посередине проделанного углубления под язычок. Обвести карандашом тело изделия, а также планку по верхней и нижней границам.
  • Нарисовать ровные прямые на торцовой части полотна. При необходимости воспользуйтесь угольником.
  • Выбрать станком проем для замка.
  • Сменить в станке фрезу, исходя из габаритов планки, и настроить нужную для ее толщины глубину. Сделать в центре выемку.
  • Сделать гнездо под замочный корпус. Для этого ведите станком посередине разметки ровную линию.
  • На полученной линии просверлить дрелью отверстия. Древесина, которая осталась, убирается молотком и стамеской.

Проем для замка можно сделать фрезером

Таким образом, получился проем для замка. Чтобы проверить, правильно ли все выполнено, вставьте устройство в посадочное место.

Врезка замка без фрезы

Отсутствие фрезы – это не повод откладывать установку замка до лучших времен. Для выполнения монтажа, подойдут самые обычные инструменты, которые найдутся в любом доме.

Хотя следует отметить, что есть случаи, когда без профессионального станка не справиться. Например, монтаж замка с защелкой.

Вставка механизма с личинкой

Иногда замок монтируют в дверь, в которой уже есть ручка. Именно для таких ситуаций предназначены механизмы с личинкой. Они имеют форму прямоугольника, поэтому эта работа покажется непосильной для мастера-самоучки.

Замки с личинкой монтируются в двери с установленной ручкой

Однако вам не понадобятся инструменты и багаж умений. Только попробовав, вы узнаете, как несложно вставить замок с личинкой в деревянную дверь.

Для этого найдите место для замка (над ручкой или под ней) и беритесь за выполнение нижеперечисленных пунктов:

  • На торцевой части начертите осевую линию там, где монтируется механизм.
  • Приставьте замок и сделайте метки, указывающие на высоту изделия.
  • Просверлите по осевой линии отверстия с небольшим расстоянием между ними.
  • Сверлом уберите перемычки между отверстиями и сделайте аккуратное гнездо, соответствующее размерам замка.
  • Поставьте механизм в получившийся проем, зафиксируйте его саморезами. Офисным ножом наметьте и вырежьте периметр замочной пластины приблизительно такой же толщины, как и она сама.
  • Уберите механизм и сделайте стамесками проем для устройства.
  • Приставьте замок к плоской поверхности полотна и отметьте местоположение личинки. Затем обведите по контуру личинку. То же самое проделайте с обратной стороны двери.
  • Просверлите отверстие для личинки. Чтобы устройство свободно зашло, нужно немного выйти за пределы контуров разметки.
  • Поставьте замок и прикрутите его саморезами, отверстия под которые необходимо было сделать заранее.
  • Закрепите личинку и проверьте, как функционирует механизм. Поставьте на нее с помощью саморезов накладки в качестве декора.

Установка ответной части замка

Это завершающий момент монтажа замочного механизма. Чтобы установить ответную часть, выполните следующие действия:

  1. Прикройте дверь и нанесите на проем две линии, расстояние между которыми соответствует размеру замочной защелки.
  2. Померяйте, на каком расстоянии находится начало защелки от угла двери.
  3. Отмеряйте точно такое же расстояние на проеме – это начало углубления.
  4. Если вы собираетесь утопить ответную часть в косяке, то установите ее на место и обведите карандашом по внутреннему и внешнему контуру. Если нет, то очертите только внутренний.
  5. Перед установкой ответки, сделайте инструментом углубления под язычок и саморезы.
  6. Установите ответную часть и закройте двери. При возникновении лишнего люфта устраните его, отогнув язычок на ответке.

Ответную часть замка закрепляют с помощью саморезов

Таким образом, вы подошли к финишной прямой. Монтаж нового замка или замена старого – это процесс не очень сложный, но требующий аккуратности. При смене прежнего механизма убедитесь лишний раз в целесообразности переустановки. Ведь проблему иногда можно решить путем простой регулировки устройства.

Разделы статьи:


Наиболее часто установка замков производится только на входные дверные блоки. В иных случаях используются защелки для межкомнатных дверей. Запирающие механизмы, имеющие цилиндры для ключа, чаще применимы в офисных помещениях. Замок с фиксатором актуален по большей части в санузле. Потому необходимо подобрать наиболее подходящие изделия для межкомнатных дверных полотен.

Виды защелок

Для использования в межкомнатных дверях устанавливаются защелки без фиксатора, позволяющие производить удерживание полотна в закрытом состоянии не запирая его, либо изделия, содержащие фиксатор и ограничивающие возможность открытия полотна с наружной стороны.

Существуют такие типы защелок:

  • Фалевые, имеющие механический язычковый элемент;
  • С наличием фиксатора;
  • Роликовые;
  • Магнитные.

Фалевые защелки

Конструктивной особенностью таких механизмов является наличие язычка скошенного типа. При закрытии язычок попадает в специальное отверстие с пазами, препятствующими самопроизвольному открыванию дверного полотна. В момент прохода пазов и попадания язычка на ответную сторону раздается характерный щелчок.

Открытие дверного полотна осуществляется путем поворота ручки, приводящей в движение внутренний пружинный механизм. В результате такого действия внутренняя пружина сжимается и язычковый элемент, подтягиваясь внутрь, освобождается из пазов.

Такая защелка для межкомнатной двери довольно популярна и монтируется к изделиям нажимного и поворотного типа. Поворотные ручки в большинстве случаев имеют форму круга либо овала. Такие изделия имеют название ручек-кнобов.

Дверные ручки с наличием фиксатора

Исходя из принципа действия, такие защелки весьма схожи с замками. Особенностью конструкции является использование в качестве ключа фиксатора, имеющего специальную закрутку. Изделие может быть установлено как на самой планке дверной ручки, так и на небольшом расстоянии от нее.

Благодаря такому фиксирующему элементу, открытие полотна межкомнатной двери становится невозможным. Однако имеется исключение. В так называемых сантехнических защелках для межкомнатных дверей имеется возможность открыть дверь с внешней стороны. Такая функция создана в целях обеспечения безопасности.

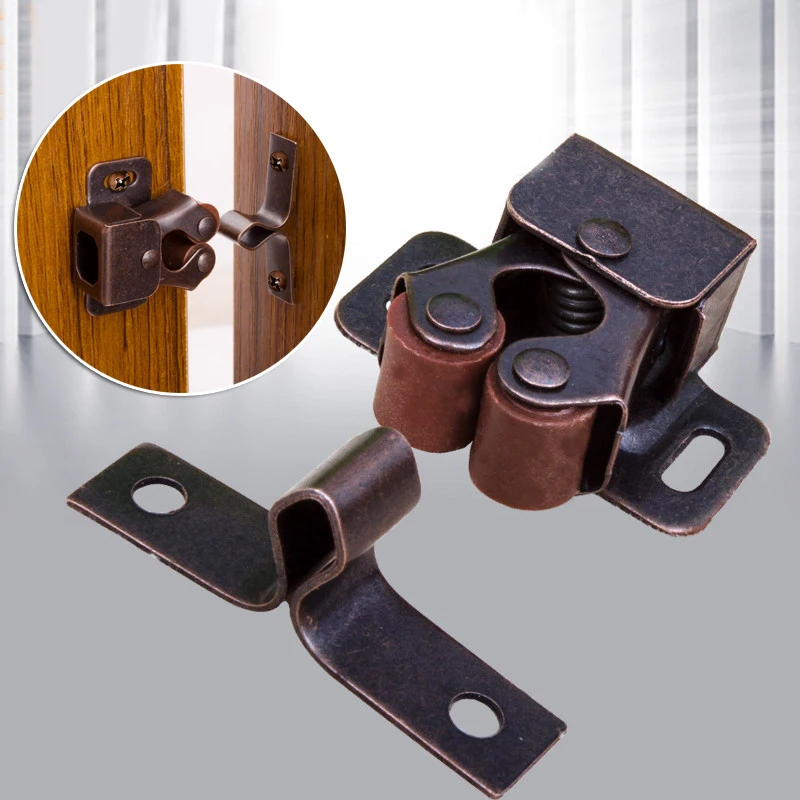

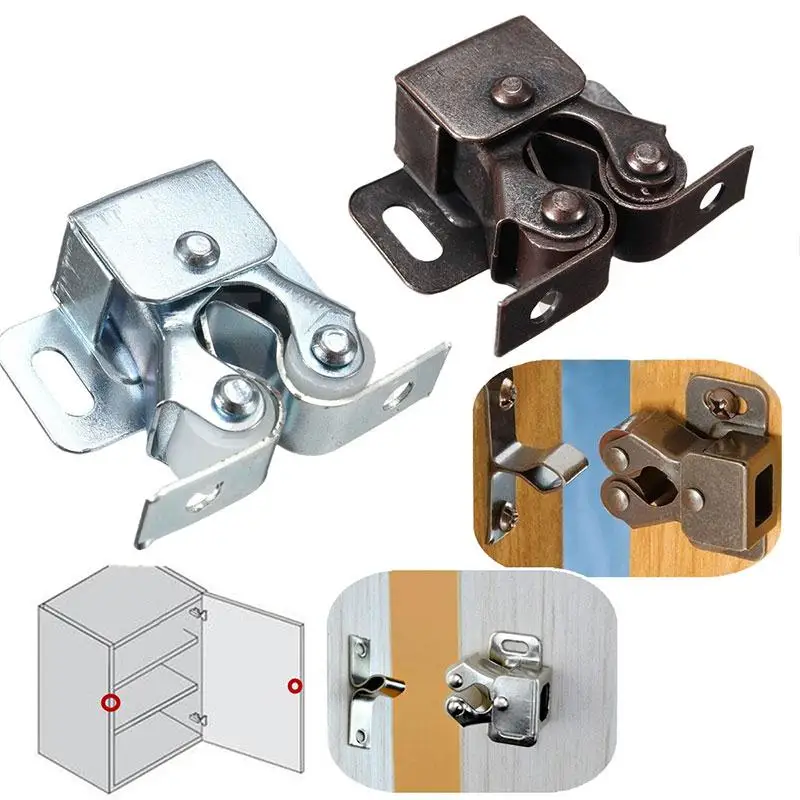

Роликовые

В большинстве случаев такие защелки применяются в полотнах межкомнатных дверей, установленных на петельные механизмы с пружинами внутри. В процессе закрывания полотна двери роликовый элемент попадает в специальную выемку на ответной планке. Благодаря этому происходит фиксация двери в закрытом положении. Вернуть полотно в состояние «открыто» с таким механизмом защелки достаточно просто. Для этого полотно с небольшим усилием тянется по направлению к себе.

Такие устройства по своим свойствам прекрасно подходят для монтажа в двери детских комнат. Также подобная фурнитура станет лучшим решением для дверных полотен маятникового типа, поскольку позволит легко отрывать и закрывать дверь в обе стороны.

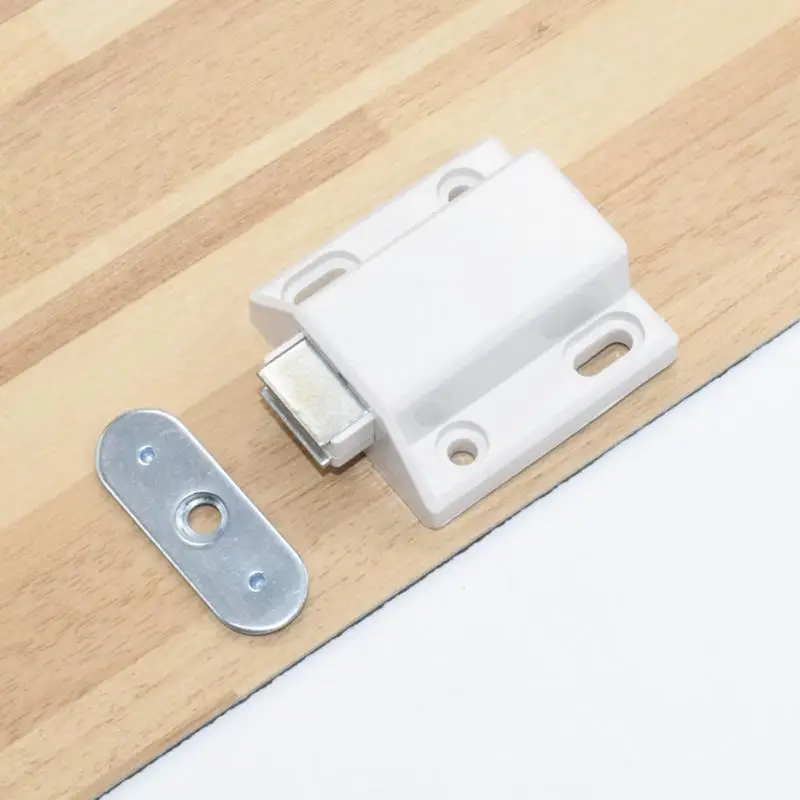

Магнитные

Данные изделия являются практически бесшумными. Вместо язычка или шарика они имеют специальный магнитный элемент. Ответная планка также содержит вставку из магнита. Закрытие полотна производится благодаря физическим свойствам изделия полярно притягиваться.

Достоинством такой конструкции является независимость качества работы защелки от точности монтажа полотна. Даже имея значительный перекос двери, закрытие будет производиться достаточно эффективно. Бесшумные защелки, устанавливаемые для различных видов межкомнатных дверей, имеют достаточно простой внешний вид и принцип действия. Однако имеются изделия с функцией выдвижения магнитов. Такие устройства по принципу работы схожи с защелками, имеющими выдвижной язычок.

Выбор изделия

В большинстве случаев выбор механизма происходит по визуальным предпочтениям и исходя из функциональных особенностей изделия. Однако, помимо этого следует обращать внимание на надежность конструкции и фирму производителя. Наличие гарантии от изготовителя также является преимуществом.

Процедура монтажа

Для осуществления монтажа необходимо приготовить ряд инструментов. Так, в обязательном порядке понадобятся:

  • Дрель со сверлами;
  • Отвертка;
  • Стамески небольших размеров либо фрейзер;
  • Молоток;
  • Столярный нож.

Помимо этого, для осуществления разметки необходимы карандаш и линейка угольник либо транспортир.

Установка защелки производится на высоте 1 м от пола. Выбор такого расстояния для осуществления монтажа происходит по причине наличия бруса жесткости, установленного большинством производителей в межкомнатную дверь в этом месте. Для точности сверления отверстия под механизм выполняется двухсторонняя разметка полотна на торцевой части с помощью карандаша и линейки. После этого сам механизм прикладывается к полотну и ставится пометка будущего местоположения ручки. Стандартный размер механизма защелки составляет 6 и 7 см.

Учитывая советы строителей, процесс высверливания отверстия лучше всего начинать на торцевой части полотна. И когда при помощи коронки в 5 см будет производиться высверливание сквозного отверстия в двери, стружка свободно будет выходить через имеющийся зазор, а не забиваться в сверло.

Изначальное высверливание производится при помощи сверла перьевого типа на расстояние, равное половине его лопатки. Впоследствии выполняется выравнивание при помощи обычного сверла и фрейзера, либо стамески подходящего размера. На торцевую часть двери для осуществления разметки накладывается планка механизма защелки. Края детали обводятся острым ножом для определения места снятия декоративного покрытия двери. С помощью стамески место будущего монтажа планки обтесывается до такой степени, чтобы после монтажа накладки торцевая часть была абсолютно ровной по всей длине.

После этого производится высверливание отверстий для дверных ручек. Стоит учитывать, что в процессе проделывания сквозного отверстия можно легко повредить шпонированную поверхность при одностороннем воздействии. Поэтому, как только в процессе работы на противоположной стороне появляется кончик сверла, дрель необходимо отключить и продолжить работу с противоположной части дверного полотна.

Когда все отверстия просверлены, производится их выравнивание при помощи стамески. После этой процедуры допускается вставка изделия в готовую нишу. На торцевую часть накладывается планка, фиксирующаяся на месте при помощи саморезов подходящего размера. Для монтажа самой ручки ее необходимо разобрать. Это производится путем полного вывинчивания одного из стопорных винтов. Второй винт достаточно просто ослабить.

После вставки дверной ручки выполняется затягивание ослабленного крепежа. Такие действия необходимы для удерживания в процессе монтажа в правильном положении центрального штыря. Затем с противоположной стороны насаживается вторая дверная ручка и стопорный винт вкручивается обратно на свое место. После этого производится закрепление ручек на поверхности полотна при помощи гвоздей-саморезов и надеваются декоративные элементы.

Завершающим этапом монтажа защелки для межкомнатной двери является установка на раму ограничивающей пластины «обратки». Для правильного монтажа дверь прикрывается до момента касания язычком или иным используемым в защелке элементом полотна рамы. После чего, при помощи простого карандаша производится разметка места движения детали по торцевой части конструкции.

Используя линейку, производится подсчет расстояния от лицевой стороны полотна до середины механизма защелки. Исходя из полученных данных, выполняется разметка точного положения язычка на раме двери в момент ее полного закрытия. В этом месте производится высверливание отверстия подходящей для язычка ширины и глубины.

В обязательном порядке необходимо осуществить стесывание места расположения самой ответной планки. Она, как и накладка защелки, должна составлять единую ровную плоскость с поверхностью рамы. После подготовки коробки с помощью саморезов на ней закрепляется ограничивающая пластина обратки.

В некоторых моделях дверные защелки имеют в комплекте специальные накладки из пластика для установки в короб межкомнатных дверей. Такая ячейка позволяет защитить внутреннюю часть механизма защелки от возможного попадания сколов из язычкового отверстия рамы в процессе использования.

Для предотвращения сквозняков и изменения температуры внутри комнаты на балконную дверь ставится балконная защелка, которая помогает не допустить попадание уличного воздуха в жилое помещение. Ведь на улице, чаще всего, бывает гораздо холоднее или жарче оптимальной комнатной температуры. Защелки бывают нескольких видов, различаются как по принципу действия, так и по материалам из которых они изготовлены. Для установки не нужны особые знания и навыки, но проще всего осуществить монтаж магнитной защелки.


Разновидности

Существует два типа защелок на двери — механические и магнитные, а различных модификаций каких только уже не придумали. О самых распространенных и удачных исполнениях сейчас и пойдет речь.

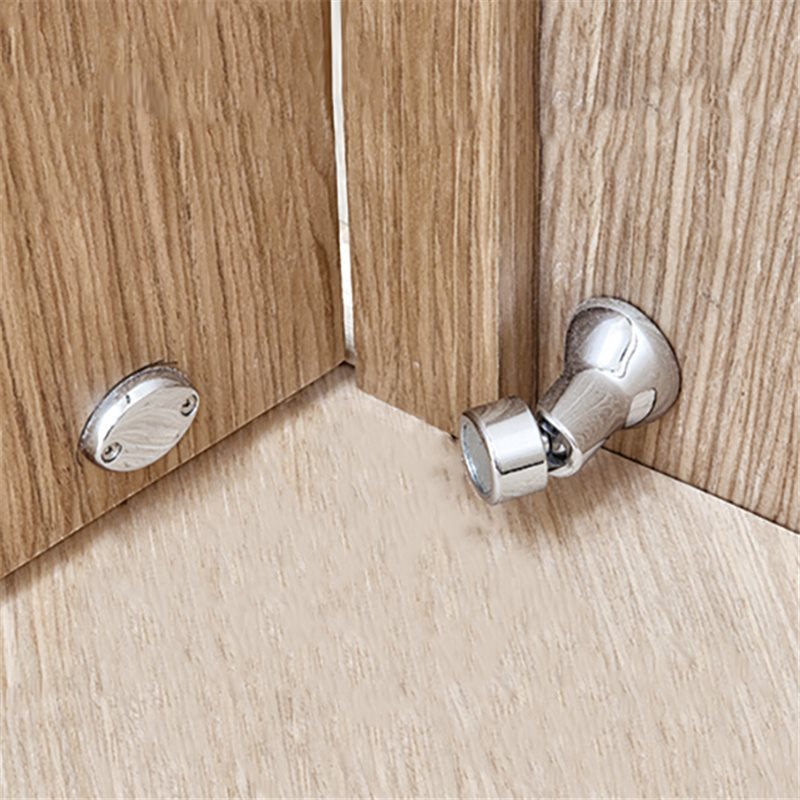

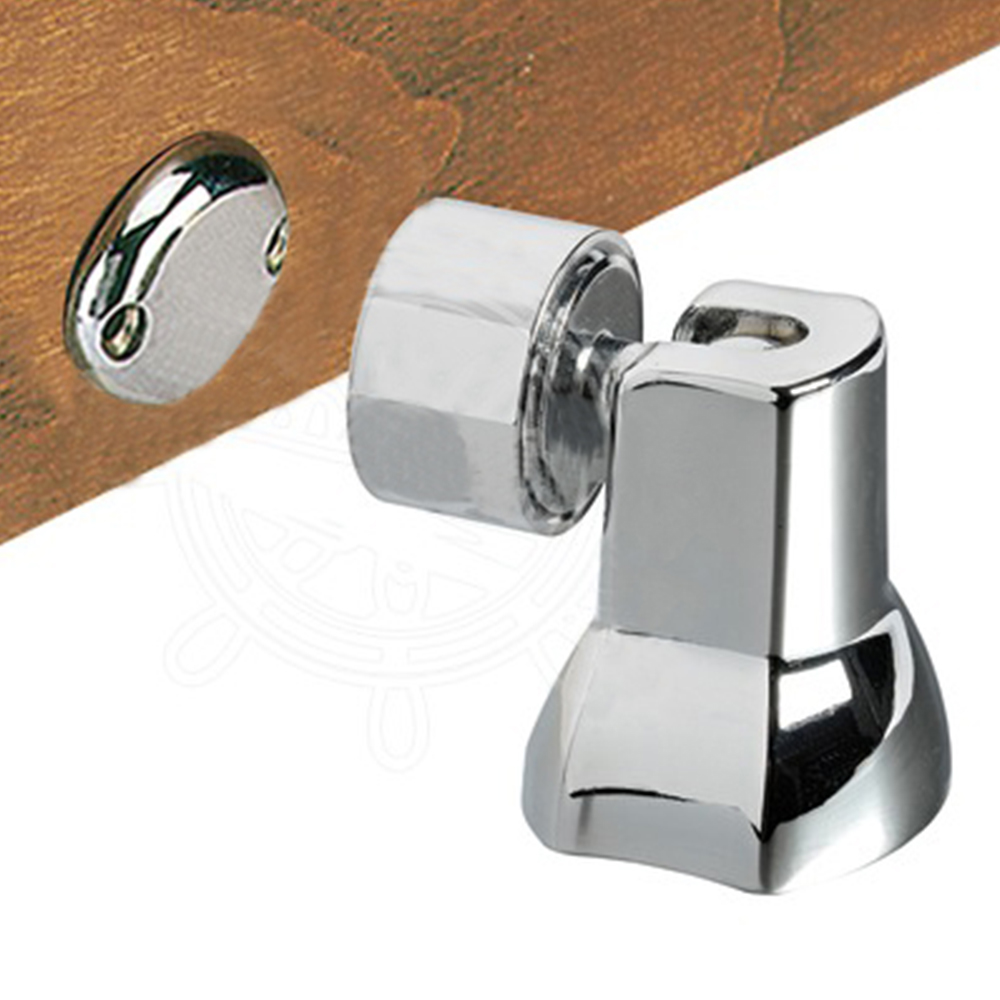

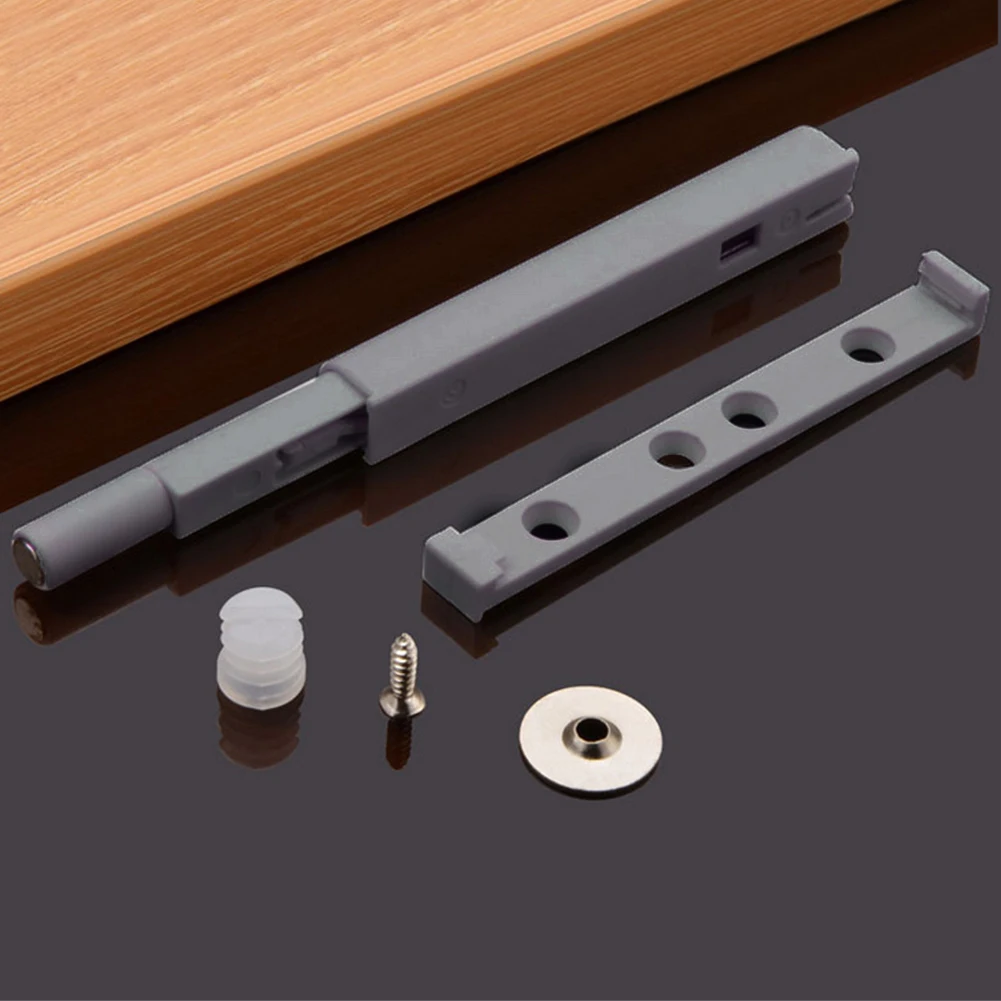

  • Магнитные защелки

Отличный вариант, так как балконная защелка такого типа обладает всеми возможными плюсами: максимально возможная бесшумность в работе, простота установки и эксплуатации, гораздо больший срок службы в отличие от остальных типов данной фурнитуры. Действие магнитной защелки основано на прилипании металлической пластины, прикрепленной к двери, к сильному магниту, прикрепленному к косяку дверного проема.

При сближении частей механизма дверь сама притягивается и плотно закрывается, при этом нет необходимости создавать дополнительное усилие, как с механическими типами замков. Правда, существует небольшой минус в том, что невозможно регулировать силу магнитной сцепки двери, иногда ее бывает недостаточно, что легко исправить с помощью установки еще одной магнитной защелки.

Магнитная защелка очень проста в монтаже

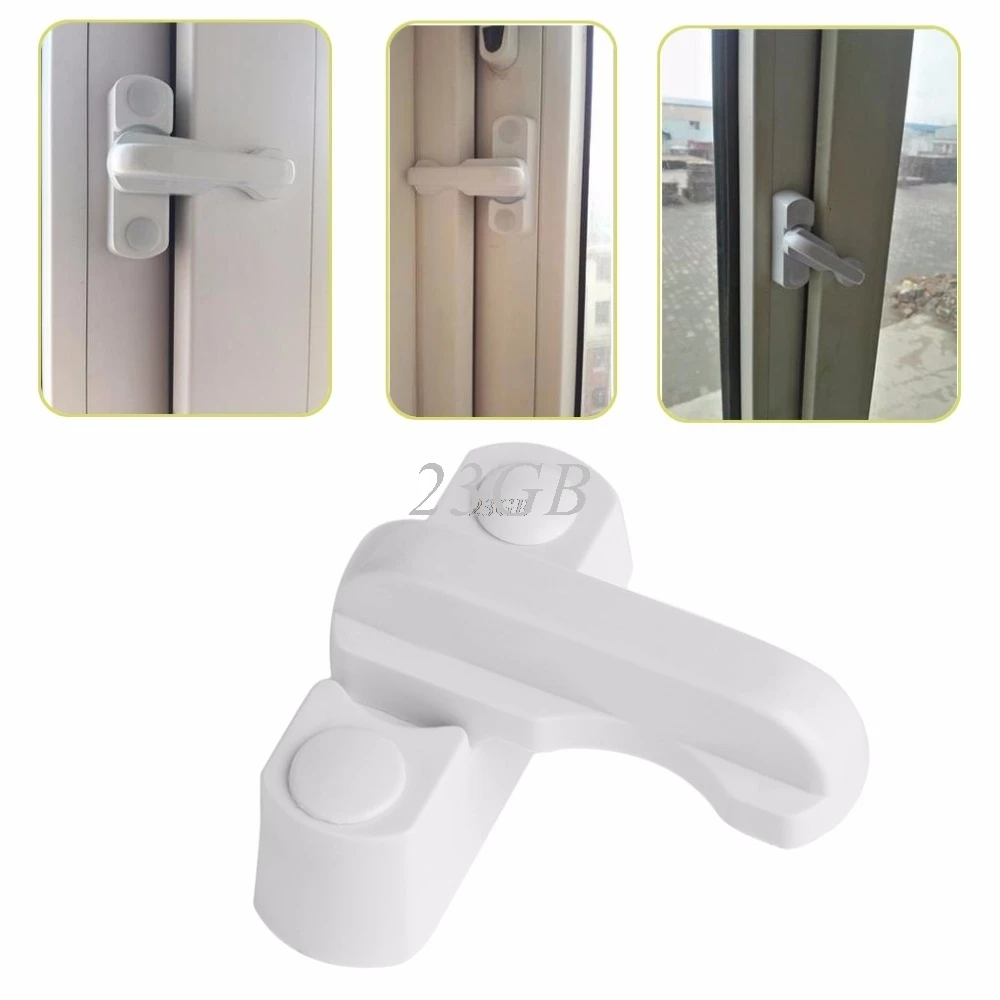

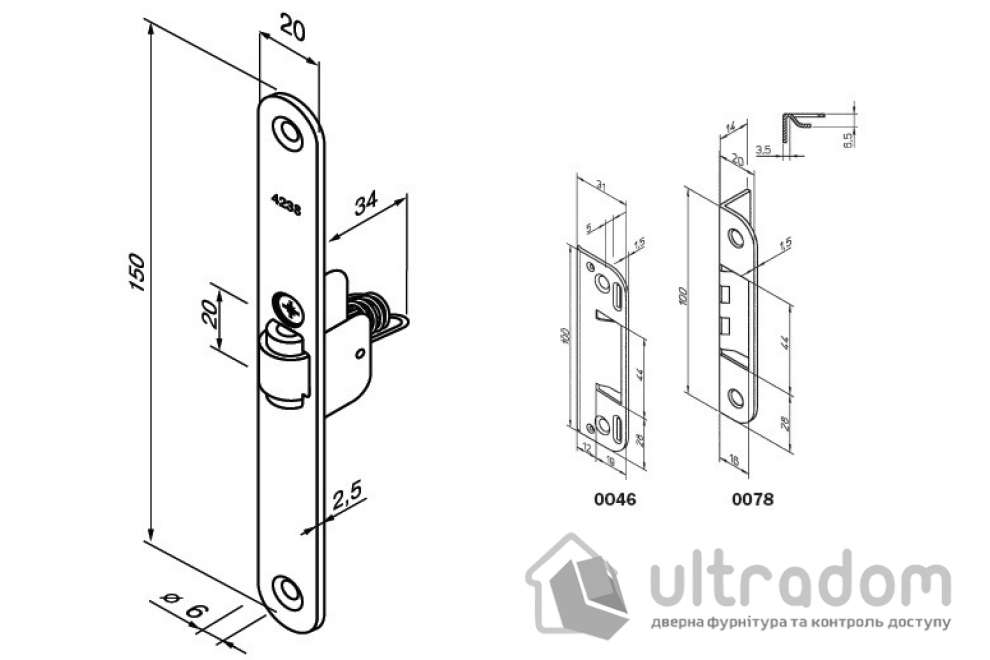

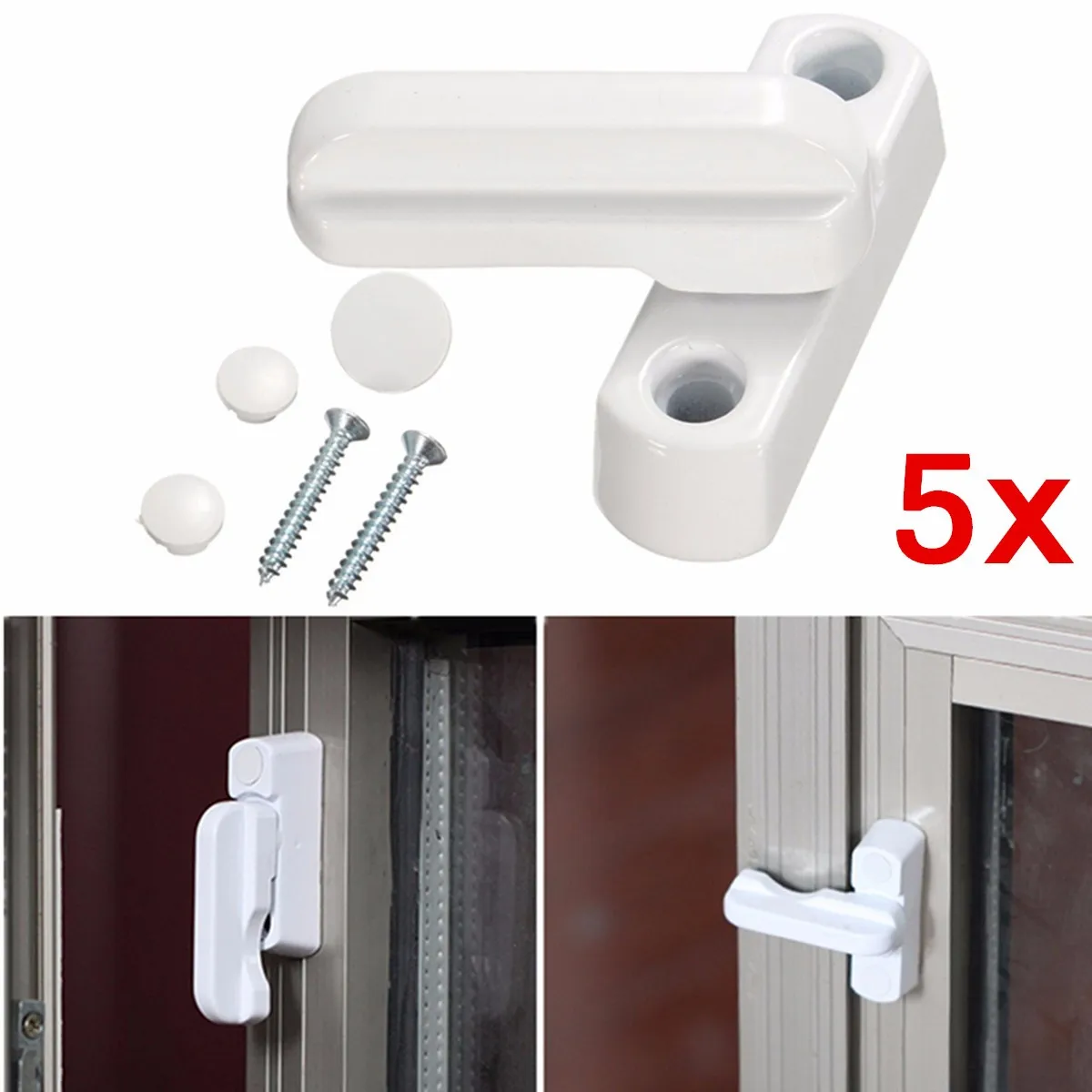

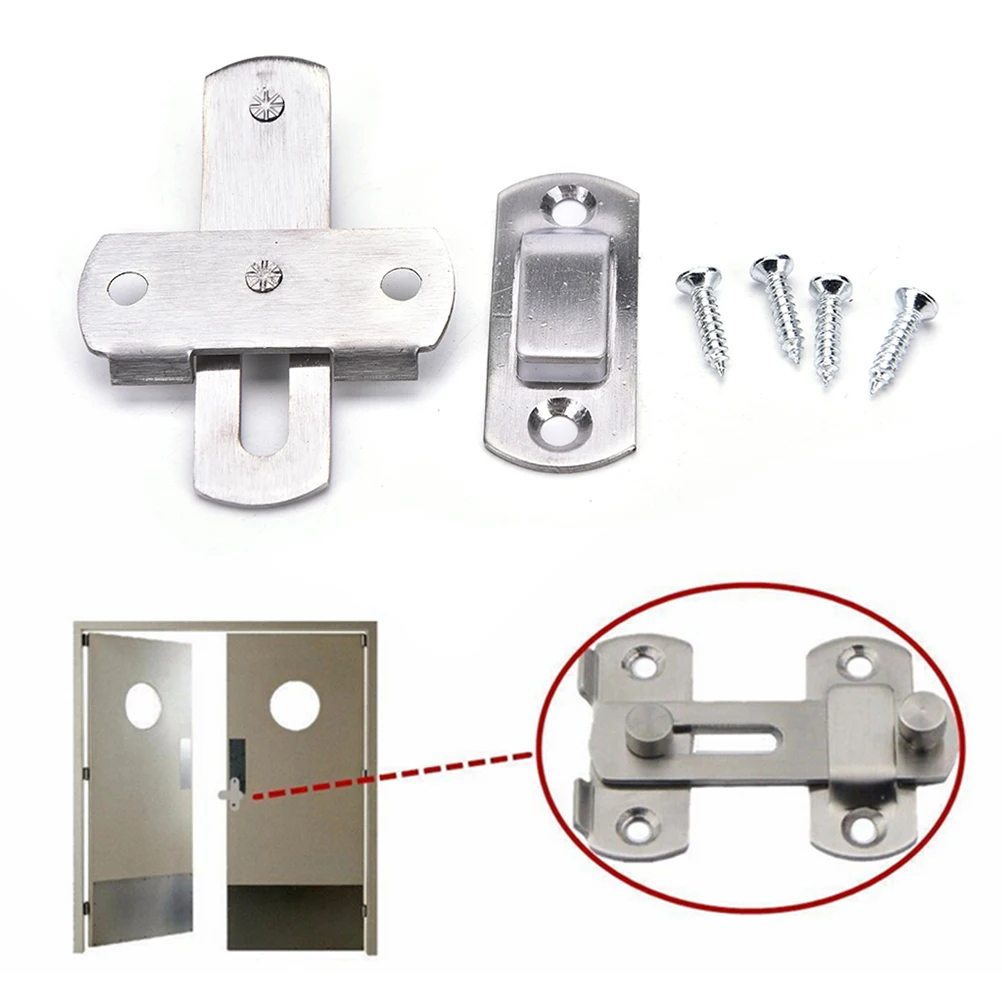

  • Механические защелки

Бывают разных видов, прежде всего это разделение на пластмассовые и металлические, а также на роликовые, шариковые, фалевые и так далее.

Пластмассовые самые дешевые, но и в работе себя показывают хуже всего, у них малый срок службы, возможны заедания или, наоборот, что чаще всего, слабость сцепки.

Роликовые, металлические более надежный вариант, они состоят все из тех же двух частей, фиксирующей пластины и подвижного ролика, который крутиться на своей оси и фиксируется в пластине. Из механических вариантов — оптимальный, обладает возможностью небольшой регулировки жесткости сцепки, при этом более долговечный в отличие от других видов механических замков. Шариковые, отличаются от роликовых тем, что шарик чаще всего хуже закреплен в своих пазах и поэтому срок его службы меньше.

Фалевые защелки отличаются самой надежной фиксацией, ни один ветер не откроет такую защелку, ее целесообразно применять в деревянных балконных дверях. При применении на пластиковых дверях стоит учесть, что придется сделать еще сквозную ручку.

Механическая защелка — самый надежный вариант

Установка

Любые защелки желательно устанавливать в непосредственной близости по высоте от дверной ручки, так как тогда не придется прибегать к дополнительному давлению на дверь в месте установки держателя.

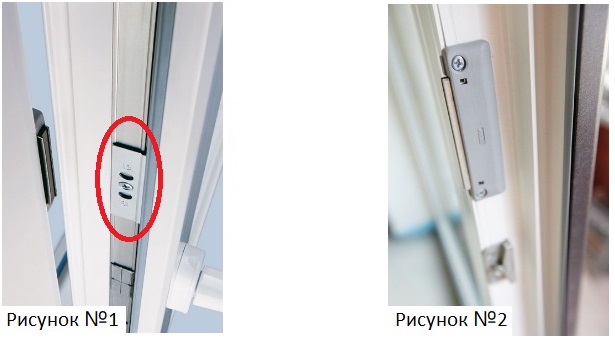

Пластиковые двери в основном уже идут в комплекте с защелкой и поэтому, при установке/покупке двери сразу выбирайте желаемую балконную защелку.

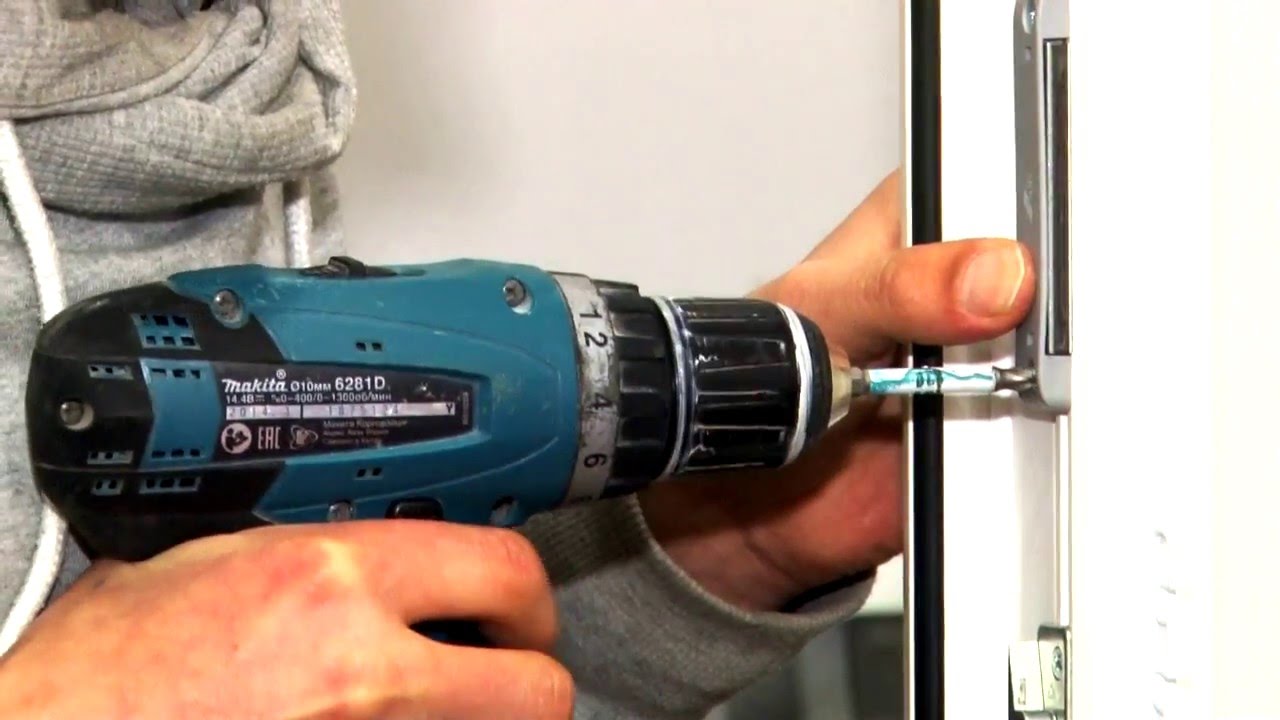

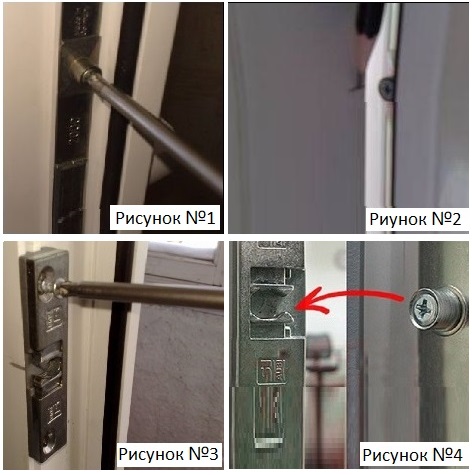

В случае, если дверь уже есть, то установка также не составит труда:

  1. Выкрутите ближайший шуруп к дверной ручке на торцевой стороне двери.
  2. Прикрутите туда дополнительную часть замка (валик или планку держатель) при этом стоит подобрать шуруп более длинный, чем тот, который был выкручен ранее, чтобы надежно закрепить фурнитуру.
  3. Прикройте дверь, отметьте карандашом на косяке двери место для второй части запорного механизма
  4. Прикрутите в пазы косяка, точно по отметке вторую часть (держатель или магнит).

При выходе из строя старой фурнитуры придется ее демонтировать и установить по плану новую.

Установка магнитных замков более проста, для них не нужно особой точности как для механических замков, так как пластина в любом случае будет притягиваться к магниту, правда, при совсем безобразной установке, магнит будет притягивать гораздо хуже.

Защелка на балкон механического принципа действия требует точного совпадения фиксирующей пластины и самого механизма сцепки. Также стоит заметить, что надежность механической защелки намного больше, чем магнитной. При установки такой защелки на пластиковую дверь могут возникнуть определенные трудности. Также при креплении стоит обратить внимание на используемые шурупы — они не должны высовываться из своих гнезд, так как это приведет к заеданию и невозможности использовать дверь в нормальном режиме.

При монтаже фурнитуры на деревянные основания есть некоторые отличия:

  1. Часто используются старые деревянные двери с устаревшей неработающей фурнитурой, поэтому придется удалить старые части запорных механизмов.
  2. Шариковые и роликовые защелки придется утапливать в дверное полотно также ближе к ручке двери. Для этого в дереве делается выборка под защелку (главную ее часть) и надежно прикручивается шурупами к двери.
  3. Точно отмечая на косяке дверного проема место для дополнительной части, при необходимости делаем выборку в косяке под фиксирующую пластину и прикручиваем ее шурупами.

При установке магнитных запоров на деревянные двери нет разницы, что будет на двери, магнит или пластина, все зависит от желания мастера и конкретной ситуации.

Для комфорта использования любого вида и типа механизмов нужно обязательно устанавливать на наружной стороне двери так называемую ручку курильщика, чтобы удобно было закрывать за собой дверь и открывать ее. Очень удобная вещь! Всего-то кусочек пластика и пара саморезов, а столько плюсов.

Важно правильно подобрать и установить защелку на балкон

Неисправности и борьба с ними

В основном этот абзац относится к механически видам защелок. Так часто приходиться подтягивать пружину у роликовых или шариковых механизмов. При скосе двери или ее провисании у механических устройств придется перевинчивать фиксирующую пластину, иначе шарик или ролик не сможет войти в свой паз.

Для того, чтобы усилить действие механического механизма, придется вытащить ее из двери, открутить гайку крепления пружины на обратной стороне. Затем либо вытащив пружину слегка растянуть ее, либо подложить под нее гайку или шайбу подходящего размера. После чего закрутить заглушку на место. Часто попадаются механизмы без крепежной гайки, но с прорезями по бокам пружины. В таком случае придется с помощью отвертки сжать пружину, и подложить гайку или шайбу под ее основание.

Магнитные защелки не требуют ремонта, единственная поломка может заключаться в повреждении магнита или его размагничивании, но в этих случаях придется поменять защелку.

Эта статья поможет вам разобраться, как врезать ручку-защёлку в дверное полотно. Придерживаясь описанного в статье алгоритма работ, вы без труда сможете проделать эту операцию самостоятельно, с минимальным набором инструментов и очень быстро.

Ни одна дверь не может обойтись без ручки. Наиболее популярным типом ручек для межкомнатных дверей на сегодняшний день является ручка-защёлка.

Конструкция ручек такого типа такова, что, вне зависимости от внешнего вида, все они устанавливаются в дверное полотно одинаково. О том, как это сделать своими руками, будет рассказано в этой статье.

Конструкция ручки-защёлки

Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:

или вот так:

Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:

и механизм-защёлка:

Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.

Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки. Внутренняя часть (защёлка) так же одинаковая, то есть врезается одинаково для всех типов ручек-защёлок.

Итак, приступим.

Необходимый инструмент

Чтобы максимально облегчить процесс установки ручки-защёлки, понадобятся:

  1. Ручная дрель или шуруповёрт.
  2. Коронка по дереву диаметром 50 мм.
  3. Сверло по дереву диаметром 23-24 мм.
  4. Стамеска.
  5. Молоток.
  6. Карандаш.

Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защёлок».

Устанавливаем ручку-защёлку

1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

5. В результате получим такое отверстие:

6. Переходим к боковой кромке. Сверлом по дереву диаметром 23-24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.

7. Получаем уже два отверстия.

8. В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.

9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

10. Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.

11. Вставляем внешнюю половинку ручки.

12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

14. При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.

15. Вставляем декоративный пластиковый кармашек.

16. Прикручиваем металлическую накладку.

17. Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.

Как врезать фиксатор в межкомнатную дверь

В межкомнатных дверных конструкциях монтаж замочного механизма совсем не обязателен, но иногда хочется уединения и поэтому возникает необходимость его установки. А в таких местах дома, как спальная, туалет или ванная, запирающее устройство просто необходимо.

Наши клиенты нередко сталкиваются с трудностями при монтаже замка-защелки в дверную конструкцию. Желая максимально упростить задачу, предлагаем вашему вниманию материал, который поможет установить механизм, не прибегая к посторонней помощи. Так как врезать фиксатор в межкомнатную дверь? Более подробно об этом…

Выбор замочных устройств

В дверях, разделяющих комнаты, монтируются замки различных видов. Наиболее распространенные — ручки с встроенной защелкой. По своему внешнему виду они отличаются:

      • типом запирающего механизма;
      • по форме ручки.

Современным рынком предлагаются замочные механизмы без ключа, только с фиксатором. Также существуют варианты, где скважина под ключ есть с обеих сторон замка. Если прорезь для ключа имеется только с одной стороны, значит с обратной имеется блокиратор.

В межкомнатные дверные конструкции вставляются и обычные личинки под ключ (с двумя скважинами или скважиной и блокиратором-вертушкой), а также врезные стандартные замки, оснащенные ручками (либо без них).

Защелки без фиксатора выполняют одну задачу — удерживать дверь в закрытом виде, не позволяя ей открываться при сквозняке. После поворота или нажатия на ручку, язычок заходит в специальный паз и дверь можно открыть. Закрыться в комнате, скрывшись от внимания посторонних, с таким запорным устройством не получится, поэтому его обычно устанавливают в гостиной или кухне.

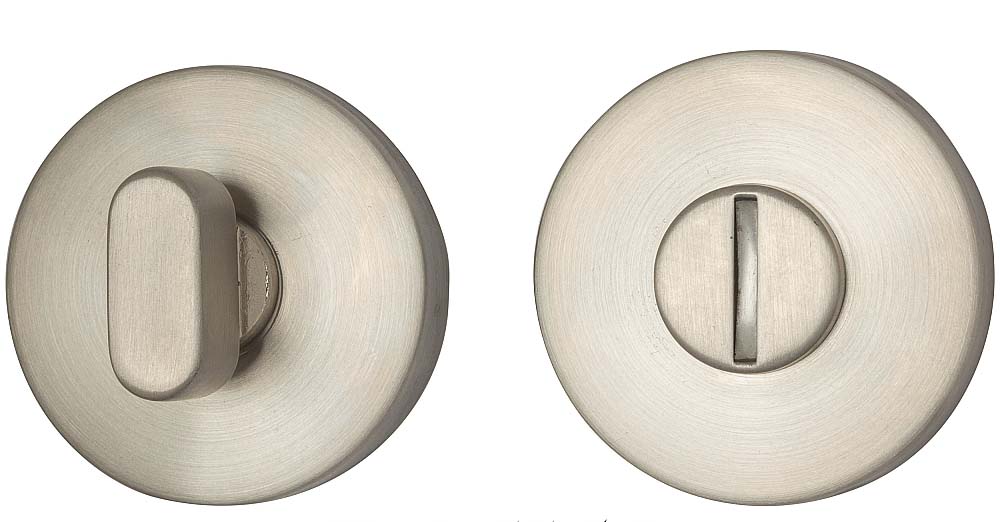

Когда есть необходимость запираться изнутри (в санузле или спальной комнате), будет оптимально оснащение двери замком-защелкой с блокатором. Замочные механизмы с ключом будут к месту в помещениях, к которым в отсутствии хозяина нужно ограничить доступ (в подвальных, котельных или в рабочем кабинете).

Важный совет! Выбирая замок, нужно убедиться, что его толщина соответствует толщине двери (т.е. не больше).

Подготовка инструментария

Владея всем необходимым инструментом, вставить запирающий механизм не составит большого труда. Для этого потребуется:

      • треугольник, маркер и рулетка;
      • самонарезающие винты и отвертка;
      • дюймовая стамеска. Поможет заглубить накладку с фиксатором до ответного отверстия;
      • дрель с набором сверл: на 1 мм для отверстий под накладку, сверлом-пером на 16 мм для создания выемки в реберной части полотна и ответной выемки в косяке, также понадобится перо на 23 либо коронка на 25 мм.

На заметку! Врезка механизма потребует высверливания отверстия диаметром 23 мм, а обычная коронка рассчитана на 25 мм. Избыточные миллиметры можно перекрыть декоративной планкой.

Что лучше использовать — перьевое сверло или коронку? В целом особой разницы нет. С пером работа будет более длительной, но процесс легче контролируется. Второй вариант упростит и ускорит монтажные работы.

Что представляет собой защелкивающийся механизм?

Это довольно простое устройство, с установкой которого способен справиться даже новичок. Замок-защелка представляет собой элемент цилиндрической формы со скошенным язычком, меняющим положение при нажатии на ручку двери. Такое изделие не монтируется на входных дверных конструкциях, поскольку не имеет противовзломной защиты. Для межкомнатных же дверей, это будет идеальным (наиболее удобным) решением.

В комплектацию изделия могут входить:

      • фалевая ручка с фиксатором;
      • ручка-кноб.

Второй вариант имеет шарообразную форму, дополнен поворотной защелкой. К изделию часто прилагается инструкция по нанесению меток и руководство по монтажу.

Оба устройства различаются по своему виду и форме, но принцип функционирования схож. Отличие — только способ воздействия на ручку. Фалевый фиксатор предполагает нажатие, а ручка-кноб — поворот в сторону. Монтаж механизмов идентичен.

Внимание! Выбирая дверную ручку, следует знать, что ручка-кноб и ручка фалевая не подходят для межкомнатной двери в помещении, имеющем высокую пропускную способность. Но такой вариант отлично подойдет для двери, устанавливаемой в жилом помещении.

Какова бы ни была конструкция дверного запирающего устройства, ознакомившись с правилами монтажа, процесс не составит большой трудности.

Алгоритм действий

Работы по установке дверной конструкции начинаются с подготовки короба, монтажа полотна, доборов, наличников и элементов фурнитуры, одним из которых является ручка-защелка.

Внимание! Во избежание перекосов и некорректной работы всех механизмов двери, в монтажных работах следует строго придерживаться всех параметров и их соответствия друг другу.

Установка включает в себя три основных этапа: разметку, формирование отверстий под центральный штырь и защелку, а также сборку всех элементов на месте. Работа требует аккуратности, так как недочеты будет сложно исправить. Наличие четкой разметки сделает монтаж более удобным, а высверливание отверстий — наиболее точным.

Разметка

Перед тем как установить ручку с защелкой на дверном полотне, производится разметка — отмечается местоположение замочного механизма (как правило, на уровне пояса пользователя).

Заглубление определяется шириной замка. Он прикладывается к внутренней стороне полотна и очерчивается, так будет определена глубина отверстий. Затем помечается местоположение защелки и ручки. Место на коробе, где будет установлена ответная планка, будет определено после фиксации ручки.

Создание отверстий

Очередным этапом будет сверление отверстий под защелку и штырь. Для монтажа личинки делается заглубление в дверном полотне, с использованием соответствующего сверла. Для определения глубины погружения на него предварительно клеится маркер — полоска изолирующей ленты.

Держа дрель параллельно пола, высверливается несколько отверстий на требуемую глубину. Если задача окажется сложной, полотно можно снять и уложить на пол. Паз под замочный механизм выравниваются стамеской. Замок должен заходить плотно, с некоторым усилием.

Отверстия под самонарезающие винты следует подготовить заблаговременно, воспользовавшись сверлом небольшого диаметра. Без отверстий, винты при вкручивании способны расколоть дерево. Используя сверло, соответствующее размеру стержня, далее делается отверстие под ручку.

Сборка всех деталей на месте

Процесс завершается установкой замка (предварительно проследив, чтобы совпали все отверстия). Штырь с квадратным сечением продевается в свое отверстие, на него нанизываются нобы и рычаги. Далее на стержне закрепляется накладка и фиксируется винтом.

На дверном коробе производится установка ответной планки (не забыв выполнить предварительную разметку). Используя стамеску, делается углубление на 1 см (для роликового устройства до 0,5 см) и закрывается планкой.

Особенности монтажа

В межкомнатной двери полноценный замочный механизм ставится редко. Обычно устанавливается ручка с защелкивающимся язычком, отличающаяся меньшими габаритами, простотой и скоростью врезания.

Монтажные работы: на что обратить внимание?

      • Отметки местоположения замка наносятся на обе стороны двери.
      • Расстояние от начала планки до отверстия под квадратный стержень измеряется обычным угольником.
      • Пика сверла устанавливается в самый центр метки (предварительно наметив углубление шилом и предотвратив тем самым соскальзывание).

Межкомнатные двери могут быть выполнены из различных материалов, чаще из древесины и МДФ — каркас из натурального дерева имеет специальное наполнение и облицован панелями. Такая конструкция накладывает определенные ограничения в процессе монтажа замка.

В полностью деревянную дверь замок можно врезать практически на любом участке. Местоположение в сборном полотне ограничено серединной поперечной перекладиной. Однако это не будет серьезной проблемой, поскольку замковая часть в большинстве случаев находится на стандартной высоте — порядка 100 см от поверхности пола, что является достаточно удобным.

Но могут возникнуть трудности другого характера: у таких дверных конструкций можно повредить поверхность отделки. Если существуют сомнения в своих силах, рекомендуется обратиться к мастеру.

На заметку! Выбирая ручку-кноб или с фалевой защелкой, нужно помнить, что механизм будет более комфортным в использовании и прослужит как можно дольше, когда для открывания требуется самое минимальное усилие.

Какой бы конструкции вы не отдали предпочтение, монтаж не займет много времени. Даже не имея опыта, для установки ручки-защелки своими руками будет достаточно получаса.

Подведем итог

Исходя из вышеизложенного, врезка замочного механизма не представляет особой сложности. Однако, если есть серьезные сомнения в собственных силах, лучше обратиться за помощью к специалистам, имеющим соответствующие знания и навыки. Так вы сбережете время, избежите возможных ошибок и, как следствие, дополнительных финансовых трат.

Ищете надежные дверные конструкции и комплектующие? На страницах каталога alavus.ru представлен широкий выбор дверей от финского производителя, а также большой ассортимент качественных погонажных изделий и фурнитуры, отличающейся прочностью, долговечностью и доступными ценами. Хотя народная поговорка и гласит, что от вора нет запора, все же не стоит пренебрегать замками и их качеством.

установка дверной ручки на межкомнатную дверь

Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

Инструменты

  • Рулетка
  • Карандаш или маркер
  • Угольник
  • Дрель с набором сверл по дереву
  • Перьевое сверло 21-25 мм
  • Канцелярский или строительный нож
  • Стамеска
  • Молоток
  • Шуруповерт или отвертка с набором бит

Фурнитура

  • Комплект ручек на розетке
  • Врезная защелка или замок под фиксатор

Крепеж

  • Квадрат сечением 8×8 мм – 1 шт.
  • Стопорные винты – 2 шт.
  • Шестигранный ключ – 1 шт.
  • Саморезы по дереву – 6 шт.
  • Стяжные винты – 2 шт.

Как ориентироваться в инструкции

Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

В инструкции рассмотрены два варианта крепления

Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

Шаг 1. Определяемся с высотой установки ручек



Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

Шаг 2. Размечаем отверстие под квадрат ручки



Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):



Шаг 3. Сверлим отверстия под квадрат ручки



Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

Шаг 4. Сверлим отверстие в торце под защелку



Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

Шаг 5. Намечаем контур под лицевую планку



Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

Шаг 6. Делаем выборку под лицевую планку защелки



Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

Шаг 7. Фиксируем защелку в двери



Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

Шаг 8. Берем ручки, снимаем верхние декоративные накладки



Цель – получить доступ к крепежным отверстиям на розетке:



Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

Шаг 9. Решаем, как будем устанавливать ручку

– На стяжных винтах (стяжках)





На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

– На саморезах

Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

Шаг 10 (А). Помечаем отверстия под стяжки



Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

Наметили? Снимите ручки и вытащите квадрат.

Шаг 11 (А). Сверлим отверстия под стяжки



Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

Шаг 12 (А). Раскручиваем стяжки



Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

Шаг 13 (А). Устанавливаем внешнюю ручку



Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

Шаг 14 (А). Устанавливаем внутреннюю ручку



Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

Шаг 15 (А). Закручиваем стопорные винты

Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

Шаг 16 (А). Накрутите декоративные накладки на ручки



Готово!

ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

Шаг 10 (Б). Насаживаем ручку на квадрат



Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

Шаг 11 (Б). Фиксируем ручку стопорным винтом

Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.



Шаг 12 (Б). Устанавливаем ручки в гнездо защелки



Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

Шаг 13 (Б). Прикручиваем ручки на саморезы



Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

Используйте все тот же шестигранник из комплекта.

Шаг 15 (Б). Накрутите декоративные накладки на ручки

Готово! Дверные ручки на своем месте.

P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).

Как установить в межкомнатную дверь защелку: инструкции по установке

Столкнулись с такой проблемой, как поломка ручки или замка на межкомнатной двери? Каждая вещь имеет свойство ломаться, исчерпав свой лимит в работе, согласны? Но такая поломка всегда происходит не вовремя, а вызов мастера для устранения дефекта требует финансовых затрат и времени, а этих двух факторов не всегда бывает в избытке.

Решить такую проблему можно самостоятельно. А с чего начинать и как это сделать мы обстоятельно расскажем в нашей статье. Объясним, как быстро и легко установить в межкомнатную дверь защелку, используя при этом самые обыденные инструменты и потратив на все не более пары часов своего времени. Такой опыт и умение пригодится каждому хозяину, а благодаря детальной пошаговой инструкции, приведенной в нашей статье, с установкой справится даже хозяйка.

Содержание статьи:

Виды и функции дверных защелок

Для начала рассмотрим функцию и свойства самой защелки. Для чего же она так необходима? Эта дверная фурнитура предназначена, в первую очередь, для фиксации двери в закрытом положении, предотвращения ее открывания при сквозняках или небольшом давлении на полотно.

На рынке имеется три основных вида замков-защелок, как их еще принято называть «кнобы»:

  • стационарные;
  • поворотные;
  • нажимные.

У стационарных нет основной замковой системы. У поворотных ручка округлой формы, а движение язычка приводит к ее повороту по часовой стрелке.

Нажимные – один из стандартных вариаций ручек-защелок на межкомнатных дверях, где работа замка происходит за счет нажимания на ручку вниз.

Довольно неплохой вариант ручки-защелки нажимного типа с фиксатором для межкомнатной двери, имеющая в межкомнатном механизме металлический язычок

Одна из распространенных ручек-защелок с поворотным открыванием на межкомнатную дверь, но по стабильности немного уступает нажимной

Сами защелки тоже подразделяются на некоторые виды:

  • с металлическим язычком;
  • с пластиковым;
  • магнитные – фиксация двери за счет сцепления магнитов;
  • роликовые – открывание двери происходит за счет небольшого давления.

Главный плюс пластикового язычка – низкий уровень шума при открывании/закрывании.

Стандартный межкомнатный механизм ручки-защелки с металлическим язычком. Обладает повышенной износостойкостью и стандартным уровнем шума при закрывании

На рисунке: 1. Межкомнатный механизм ручки-защелки с магнитными язычками. Характеризуется как бесшумное запирающее устройство, но при небольшом давлении на дверь легко открывается. 2. Межкомнатный механизм ручки-защелки с шариковым язычком. Сопровождается плавной работой, пониженным уровнем шума при открывании/закрывании дверей

Инструкция по монтажу защелки

Итак, рассмотрев существующие виды и краткий обзор функций каждой из защелок, определившись с необходимым вариантом для установки, перейдем к детальной инструкции по монтажу.

Для начала стоит собрать необходимый набор инструментов, который понадобится нам для данной работы:

  1. Дрель или шуруповерт.
  2. Набор с перьевыми сверлами.
  3. Коронка по дереву, диаметр 25-50 мм.
  4. Стамеска.
  5. Молоток или киянка.
  6. Карандаш.
  7. Угольник.
  8. Рулетка.

Как видите, список требующихся инструментов довольно прост и повседневен. Все эти инструменты найдутся у каждого хозяина и в каждом доме.

Шаг #1 — разметка места под защелку

Сперва следует определиться с высотой ручки на двери. Конечно, есть общепринятые стандарты, которые колеблются от 800 мм до 950 мм относительно линии пола, но возможны свои изменения для большей удобности конкретному владельцу.

Саму разметку лучше проводить на зафиксированном дверном полотне. Для этого можно снять дверь с петель и делать это на полу или же надежно зафиксировать.

Рекомендуем ознакомиться с подробной инструкцией по .

С помощью простого карандаша и угольника делаем разметку на выбранной высоте на одной из сторон двери и на торце дверного полотна, где дополнительно отмечаем середину для дальнейшего сверления под механизм самой защелки.

На горизонтальной линии, которую мы нанесли на одной из сторон дверного полотна, отмеряем нужное расстояние, опираясь и учитывая длину защелки. Это расстояние измеряем методом прикладывания механизма сбоку двери, как показано на рисунке.

Стандартный строительный угольник, с помощью которого можно быстро и точно провести линию-горизонталь для разметки точек сверления при установке ручки

Прикладываем защелку и отмечаем середину квадратного отверстия при помощи карандаша. Это будет центральной точкой для сверления коронкой по дереву.

Данная точка в квадрате межкомнатного механизма и будет являться центральной точкой для сверления отверстия с боковой стороны полотна двери для установки ручки-защелки

Шаг #2 — высверливание отверстий

После разметки приступаем непосредственно к высверливанию отверстий. Начинать лучше с боковой стороны.

Для правильного и качественного высверливания отверстия на боковой стороне полотна потребуется поставить коронку по дереву на дрель. Точка пересечения отмеченных линий и будет являться центром сверления.

Но стоит учесть один немаловажный момент – не нужно сверлить до самого конца с одной стороны, а как только коронка дойдет до противоположной стороны, то надо поменять сторону сверления. Это делается, чтобы на выходе зубцы коронки не сделали скол покрытия поверхности дверного полотна.

Для некоторых моделей замков-защелок есть еще один вариант сверления с боковой стороны полотна. В этом способе мы делаем отверстия не коронкой по дереву, а перьями ну или коронкой меньшего диаметра, которого хватит для квадратного стержня. Размер его 8 на 8 мм. И еще делаем два отверстия, каждое из которых будет предназначено для стяжных болтов. Эти два отверстия можно будет определить после прикладывания к дверному полотну основы ручки, прилегающей к стороне двери.

Первое отверстие есть, теперь приступаем к сверлению отверстия для механизма защелки на торце двери. Для этого меняем коронку на сверло перьевого типа, размер которого зависит от диаметра механизма. Стандартный диаметр защелки равен 22 мм.

Начинаем сверлить в точке пересечения линий. Не забываем и про правильную технику сверления, при которой обязательно держать дрель строго горизонтально, ни в коем случае не кривить, чтобы избежать в дальнейшем некачественной работы замка, или, в лучшем случае, поломки сверла.

По окончанию сверления требуется хорошо продуть все отверстия, чтобы стружка или пыль, оставшаяся после процедуры сверления, не попала на механизмы замка. Что может в дальнейшем привести к его неисправности или вовсе заклинить механизм.

После того, как отверстие под защелку готово, вставляем сам механизм до предела, чтобы его наружная часть (вертикальная пластинка) плотно уперлась в торец двери. Нужно выставить его ровно по вертикали по отношению к сторонам и аккуратно карандашом обрисовать – получится перевернутый прямоугольник. Цель данной операции – сделать углубление в торце для наружной части защелки. Для этого потребуется стамеска и небольшой молоток. Глубина прорези зависит от толщины пластинки защелки. Готовые отверстия будут выглядеть так, как на картинках ниже.

Боковое отверстие для механизма ручки-защелки, проделанное при помощи коронки по дереву. Диаметр отверстия должен быть меньше диаметра декоративной накладки самой ручки

Отверстие в торце полотна двери для межкомнатного механизма, проделанное при помощи сверла перьевого типа или коронки по дереву маленького диаметра

Шаг #3 — установка защелки

Приступаем к установке самого замка-защелки.

Монтаж самой защелки

Первое, что нужно сделать, это установить механизм (защелку) в торце дверного полотна.

Советуем саморезы сразу не закручивать, а для начала карандашом наметить точки через отверстия на пластине и сверлом по дереву маленького диаметра, лучше 1 мм, сразу просверлить отверстия под сами саморезы. Это делается для того, чтобы они легче зашли в дерево. Просто саморезы, которые идут в комплекте, сделаны из мягкого металла и имеют покрытие под цвет замка и легко слизываются при тяжелом вкручивании.

Установка ручки с двух сторон двери

Когда механизм установлен, приступаем к самой ручке. Для начала ее надо разобрать, в большинстве случаев делается это при помощи специального ключика, входящего в комплект. Но если по каким-то причинам его нет, то сделать это можно чем-нибудь узким и прямым.

Отверстие под ключ расположено внизу под ручкой. С помощью нажатия в отверстие снимаем сами ручки, а затем и декоративные пластины, под которыми находятся отверстия под стяжные болты и саморезы. Но тут тоже есть варианты с различными производителями, некоторые не ставят декоративные пластины, у них саморезы в располагаются снаружи, что упрощает сам процесс.

По статистике более прочным и надежным будет крепление при помощи стяжных болтов, так называемых стяжек. Сами по себе они стягивают две противоположные ручки и скрыты

Теперь можно приступать к установке. Для начала вставляем квадрат в отверстие защелки, затем надеваем ручку с одной и с другой стороны и при помощи стяжных болтов притягиваем две стороны к дверному полотну. После этого надеваем декоративные пластины и защелкиваем ручки. Если же пластин нет, то при помощи саморезов прикручиваем ручки к двери.

Оформление углубления под язычок защелки

Основная часть работ по установке выполнена. Осталось только сделать углубление под язычок защелки на дверном косяке. Для этого потребуется закрыть дверь до упора и отметить место касания язычком дверного косяка.

Туда, где сделали отметку, прикладываем металлическую накладку и обрисовываем внутренний прямоугольник. Теперь нужно выдолбить стамеской или тем же пером высверлить отверстие. Обычно в комплектацию входит так называемый пластиковый кармашек, который вставляется в это углубление с целью облагораживания, ведь отверстие под язычок будет видно при открытой двери.

Затем снова сверлим под саморезы и закручиваем. Саму пластину можно накладывать прямо на дверной косяк, не делая углубление для того, чтобы утопить.

Стоит отметить, что все процедуры, связанные с вырезами или углублениями при помощи стамески, не всегда и не у каждого получаются идеальными, и в итоге остаются небольшие зазоры или порезы. Тут рекомендуем купить силикон, максимально приближенный по цвету к двери, и пройти эти места, чтобы скрыть дефекты.

Монтаж пластины на косяк двери с преждевременным сверлением отверстия для язычка механизма. Саму пластину можно не топить, а накладывать прямо на дерево

Итак, ваша ручка-защелка установлена и готова к использованию. Процесс установки довольно прост и не требует каких-либо больших знаний. Теперь ваша защелка будет исправно и долго работать.

Аккуратное и мягкое обращение с замком приведет к его длительному и стабильному функционированию. А при случайном захлопывании не стоит сразу же прибегать к радикальным мерам – можно безопасными способами.

Выводы и полезное видео по теме

Видеоинструкция по установке защелки:

В нашей статье мы рассмотрели детальную инструкцию по установке ручки-защелки на межкомнатную дверь. С ее помощью вы сможете сделать это самостоятельно без каких-либо проблем. Задача проста даже для людей, не имеющих особых навыков и практики.

У вас остались вопросы по установке защелки? Или хотите поделиться личным опытом монтажа ручки-защелки? Пишите свои рекомендации, задавайте вопросы нашим экспертам, добавляйте фото готовой работы – блок обратной связи расположен ниже.

Виды защелок, какая лучше и как установить своими руками

Установленная защелка, предназначенная для монтажа на пластиковой балконной двери, выглядит как небольшой нарост на створке с балконной стороны. Но ее функционал сложно переоценить. Балконная защелка, созданная специально для современных продуманных в деталях пластиковых дверей, защищает комнату от сквозняков, холодного воздуха, пыли, неприятных запахов и лишних шумов, когда люди находятся на балконе – нехитрое устройство устанавливается на внешней стороне двери. Это очень удобно, когда ведутся пыльные балконные работы, используется громкий инструмент и практически незаменимо, когда в доме есть балконный курильщик. Установка этого элемента практически не требует сил и средств, поэтому лучше, не задумываясь, сказать «да» установке дополнительного фиксатора на дверь. Об имеющихся тонкостях расскажем в обзоре.

Интересно! Из-за самой частой причины установки фурнитуры в тех домах, где присутствуют любители покурить на балконе, в народе ее чаще всего так и называют: «защелка курильщика». Балконный блок с установленной фурнитурой часто упоминают как «набор курильщика».

Из чего выбираем или виды балконных защелок

Модификаций фиксаторов не так много из-за простоты конструкции, а основных типов всего два: это чуть более сложный классический вариант, устроенный по правилам механики и его упрощенный последователь – магнитный. Оба их можно поставить практически в любой момент – как при монтаже балконного блока, так и в период использования.

Факт! Современный девайс, в отличие от старорежимных шпингалетов, защищает не только жилище от неприятных явлений, но и находящегося на балконе человека от участи быть запертым. Балконный механизм устроен так, что створка надежно фиксируется, а затем без проблем открывается снаружи легким движением руки.

Механические защелки

Есть три варианта механизмов, лежащих в основе механической фурнитуры:

  • роликовый фиксатор – первопроходец в этом виде фурнитуры и самый популярный у пользователей вариант. Состоит из двух частей. На дверное полотно ставится сам ролик, на коробку – ответка из металла, сверху и снизу оснащенная зацепами на пружинах. При закрывании ролик заходит в ответную часть и фиксируется металлическими спиралями, при открывании можно двумя пальцами отжать механизм, потянув внешний пластиковый рычажок на себя. Пружинный механизм применяется в современных вариантах, ранее использовались устройства с жестким зацеплением, которые изжили себя из-за более сложного монтажа (необходима точная ориентация составных частей до долей миллиметра) и меньшего периода беспроблемной эксплуатации;
  • обновленный шпингалет – щеколда из поливинилхлорида (ПВХ), которая легко прикручивается и защелкивается как снаружи двери, так и со стороны жилого помещения. Не упомянуть данный механизм нельзя, но пользователи его не жалуют за непрезентабельный вид и бросающуюся в глаза инородность. В плане безопасности и удобства он также проигрывает из-за риска для человека запертым на балконе с последующим вышибанием двери при возникновении нештатных ситуаций. Из плюсов нового шпингалета ПВХ – простота и долговечность;
  • фалевый механизм – самый долговечный и надежный, если бы не одно «но»: это единственная защелка, требующая предустановки. Проще говоря, ее нужно выбирать до того, как будет установлена пластиковая дверь. После монтажа балконного блока врезать в замок защелку будет проблематично – велик риск испортить не только основной запорный механизм, но и всю створку. Установить – врезать в дверной торец – придется сам механизм, а по обе стороны от него смонтировать вращающиеся запоры. И все детали должны идеально взаимодействовать друг с другом. Фактически это полноценный замок, а не простая вспомогательная защелка.

Механические варианты при общем принципе действия заметно рознятся, и подавляющую долю в доступной фурнитуре в настоящее время имеет защелка на роликах.

Магнитный вариант защелки

Магнитная (более модная) защелка не испортит внешнего вида при установке на балконную створку – она легка, проста, доступна и прекрасно справляется со своей задачей держать балкон закрытым в периоды, когда дверь нельзя защелкнуть изнутри. По сути это кусок магнита и кусок металла, прикрученные к коробке двери и торцу дверного полотна друг напротив друга. Работают по известному всем принципу: дверь закрывается, магнит и металл тянутся друг к другу, механизм срабатывает, дверь фиксируется в закрытом положении, пока человек не приложит усилий к преодолению магнитного поля.

В пользу этого варианта говорит отсутствие трения и необходимости смазки механизма, простота и продуманность уровня «нечему ломаться» и как следствие – предельная долговечность.

Обратите внимание! Магнит не перестанет функционировать при провисании двери или деформации рамы, в то время как механика сломается или перестанет защелкиваться даже при небольшом перекосе, который неизбежен после нескольких лет эксплуатации дверей по причине ослабления петель.

Как установить защелку

Установка новой современной защелки на вашу пластиковую балконную дверь – процесс не сложный и не требующий ни особых навыков, ни сложного инструмента. Но есть несколько тонкостей в ответе на вопрос как качественно установить защелку на балконный блок ПВХ. Представим инструкцию для двух самых популярных типов фурнитуры.

Ставим роликовый механизм

Ширина такой защелки может быть либо 9 мм либо 13 мм – сделать выбор поможет балконный профиль. Если вы не вникаете в тонкости устройства стеклопакетов – просто сообщите консультанту, какая фирма произвела ваши двери, и он сориентируется в размере. Инструкция по установке:

  • выкручиваем саморез, расположенный непосредственно над дверной ручкой;
  • в освободившееся отверстие ставим ролик и закручиваем саморезом немного большей длины, чтобы компенсировать возникший перепад глубины;
  • маркируем место монтажа ответки. Простой способ – по линейке, приложенной к центральному диаметру ролика, делаем пометки на торце полотна, прикрываем дверь и переносим черточки на коробку;
  • оцентровав ответную часть относительно разметки, прикручиваем одним (верхним) саморезом длиной не более 2 см;
  • тестируем механизм – несколько раз закрываем-открываем створку;
  • если части хорошо входят в зацепление – затягиваем верхний саморез и закручиваем нижний. Если нет – проверяем разметку и корректируем положение ответной части.

При внимательном отношении к измерениям установка механической балконной роликовой защелки удается с первой попытки.

Монтаж магнитной защелки

Установка простейшей в своем исполнении магнитной защелки на пластиковую балконную дверь еще проще. Инструкция:

  • откручиваем ближайший к ручке саморез;
  • прикладываем пластину;
  • прикручиваем тем же саморезом;
  • прикрываем створку и делаем разметку на раме по краям пластины;
  • в обозначенные границы прикручиваем магнит.

В случае с миллиметровым промахом этот тип запорного механизма все равно будет работать стабильно – магнитную защелку прикрутить на балконный блок проще простого, можно привлечь к процессу даже ребенка, интересующегося инструментами и мужской работой.

Установка защелки (как роликового так и магнитного типа) на балконную ПВХ дверь – элементарное упражнение для всех, кто умеет держать в руках линейку, маркер, шуруповерт или отвертку. Пользы же от такого маленького девайса будет достаточно много.

Высота установки дверной ручки

Существует две стандартные высоты установки дверных ручек от пола: либо 90 мм, либо 1 м.

Высота дверной ручки 90 мм.

Первое, что нужно отметить, что высота установки  ручек на всех дверях в квартире должна быть одинакова. В противном случае ручки, которые установлены ниже будут сильно бросаться в глаза даже несмотря на то, что двери будут стоять не рядом.  Когда ручка устанавливается на высоте 90 см от пола, дверь смотрится чуть выше, чем она есть на самом деле, за счёт «заниженной талии», которую образует ручка

Минус устанвоки на такой высоте.

У такой высоты дверной ручки есть один минус.  Сантехнический фиксатор, который всегда располагается под ручкой будет расположен слишком низко.

Высота дверной ручки — 1 метр.

Стандартный и более общепринятый вариант это установка дверной ручки на расстоянии 1 м. от пола. Большинство дверей, если это стандартные полотна, имеют высоту 2 м. Таким образом, ручка делит дверь ровно пополам, образуя две равные половины — сверху и снизу.  В этом случае фиксатор, который всегда установлен под ручкой, гораздо удобнее использовать, так как он находится не так низко, как в первом случае.

Расстояние установки сантехнического фиксатора от ручки зависит напрямую от межосевого расстояния замка. Возможные межосевые расстояния замков это 75 мм., 85 мм., и 90 мм.

Если ручка и сантехнический фиксатор имеет массивную, большую розетку, как например ручки Adden Bau то разумно будет выбрать замок с самым большим межосевым расстоянием. В противном случае ручка и фиксатор будут визуально прилеплены друг к другу.   Между большими розетками будет совсем маленькая расстояние что эстетически не очень красиво.

Устанавливать ручки выше или ниже не принято.  В любом случае один из двух вариантов всегда остается ваш выбор и вкус. Установщик должен лишь порекомендовать вам свое видение, но выполнить все чётко по вашему указанию.

Как установить замок

Описание проекта

Навык

1 из 5
Легкий
Сверление отверстий и прорезание пазов требует тщательной компоновки и терпения, но, по крайней мере, здесь нет тяжелой работы.

Стоимость

От 25 до 75 долларов за средний набор замков, хотя некоторые модели стоят вдвое дороже

Расчетное время

1-2 часа

Планируете ли вы капитальный ремонт или хотите быстро провести косметический ремонт, смена замков на дверях в вашем доме может сделать существенное, но тонкое заявление о вас.Наборы замков бывают самых разных стилей и отделок, но все они работают одинаково, и их довольно просто установить самостоятельно.

Если вы покупаете несколько замков с ключом и не хотите, чтобы в кармане были разные ключи, попросите слесаря ​​перепрограммировать все замки одной и той же марки для использования одного и того же ключа. Если вы смешиваете бренды, посоветуйтесь с мастером по замкам — некоторые могут иметь одинаковые ключи, а некоторые нет.

Здесь, Этот старый дом Мастер-плотник Норм Абрам показывает, как установить замок. Если вы заменяете комплект замков или устанавливаете новый в предварительно просверленную дверь, установка не займет более 15-20 минут.Если вам нужно просверлить отверстия, дайте себе час или два.

Шаг 1

Установка замка

АНАТОМИЯ

Двумя важными переменными при установке замка являются высота ручки над чистовым полом и задняя часть — расстояние от центра ручки до ближнего края двери. Большинство ручек удобно расположены на высоте 36 или 38 дюймов над полом; проверьте высоту других ручек в доме и следите за тем, чтобы она оставалась постоянной.

Backset обычно имеет размер 2 3/8 дюйма для внутренних дверей и 2 3/4 дюйма для наружных дверей. Точка, в которой пересекаются высота ручки и размеры заднего расстояния, представляет собой центр лицевого отверстия , круглого отверстия, в котором находится замок. Второе отверстие, краевое отверстие , содержит узел защелки. Большинство комплектов замков поставляются с картонным шаблоном , который помогает выровнять два отверстия. Проверьте шаблон на диаметры отверстий замка и выберите сверла соответственно.

Шаг 2

Подготовить дверь

Фото Дэвида Кармака

Откройте дверцу наполовину и постучите по двум прокладкам (по одной с каждой стороны) между полом и нижней частью дверцы, чтобы удерживать ее.

Отмерьте 36 дюймов от чистого пола (или высоту других ручек в доме) и отметьте край двери.

С помощью квадрата протяните эту отметку по краю двери и на 3 дюйма на одной стороне.

Шаг 3

Отметьте лицо

Фото Дэвида Кармака

Оберните картонный шаблон, поставляемый с замком, вокруг края двери. Совместите его центральную линию с линией, нарисованной на шаге 2.

Пробейте гвоздем (или шилом) центр торцевого отверстия шаблона. Это отмечает центр торцевого отверстия на двери.

Сделайте то же самое с краевым отверстием шаблона, чтобы отметить центр краевого отверстия на дверце.Удалите шаблон.

Шаг 4

Просверлить торцевое отверстие

Фото Дэвида Кармака

Поместите пилотное сверло кольцевой пилы на отметку торцевого отверстия и просверлите пилотное отверстие. Остановитесь, когда зубья пилы коснутся поверхности двери.

Убедитесь, что все зубья пилы равномерно касаются поверхности, затем просверлите отверстие. Периодически снимайте кольцевую пилу, чтобы очистить пропил от опилок. Остановитесь, когда кончик пилотной коронки прорвется.

На противоположной стороне двери совместите кольцевую пилу с предварительно сделанным пилотным отверстием и завершите сверление торцевого отверстия.

Шаг 5

Просверлить краевое отверстие

Фото Дэвида Кармака

Поместите кончик лопаточной коронки 7/8 дюйма на отметку краевого отверстия, сделанную на шаге 3.

Просверлите край двери на средней скорости, пока кончик сверла не войдет в торцевое отверстие.

Уменьшите давление на сверло, чтобы не вырвать лишнюю древесину, и завершите сверление краевого отверстия.

Шаг 6

Разметьте пластину защелки

Фото Дэвида Кармака

Вставьте узел защелки в краевое отверстие. Убедитесь, что скос защелки обращен к дверному косяку.

Обведите прямоугольную пластину защелки на край двери с помощью канцелярского ножа, затем снимите узел.

Шаг 7

Отрежьте защелку

Фото Дэвида Кармака

Зубилом прорежьте по контуру на столько, сколько будет толщина пластины. Затем долотите на одинаковую глубину каждые 1/8 дюйма между верхом и низом контура пластины.

Поверните долото скосом вниз и удалите отходы, работая от середины кнаружи. При вставке в готовый паз пластина должна быть заподлицо с краем двери.

Шаг 8

Установите защелку в сборе

Фото Дэвида Кармака

Снова вставьте защелку в сборе и отметьте отверстия для винтов на пластине защелки внутри паза. Снимаем сборку.

Просверлите направляющие отверстия для двух винтов пластины с помощью сверла 3/32 дюйма, затем снова вставьте узел и прикрутите его.

Проденьте внешнюю ручку со шпинделем через торцевое отверстие и защелку в сборе.Затем установите внутреннюю ручку на шпиндель.

Ввинтите крепежные винты вручную. Плотно затяните их отверткой.

Шаг 9

Макет врезной ответной планки

Фото Дэвида Кармака

Закройте дверцу так, чтобы защелка коснулась края дверного косяка. Отметьте косяк посередине защелки.

Продлите эту отметку квадратом через косяк до упора.Отметьте середину этой линии.

Шаг 10

Просверлить врезку ударной пластины

Фото Дэвида Кармака

Используйте лопаточное сверло 7/8 дюйма, чтобы просверлить два частично перекрывающихся отверстия глубиной 5/8 дюйма с центром выше и ниже средней точки (вставка). При необходимости выровняйте стороны паза стамеской.

Шаг 11

Установите запорную пластину

Фото Дэвида Кармака

Удерживая запорную планку над пазом, надрежьте ее контур канцелярским ножом.

Используя технику, описанную в шагах 6 и 7, вырежьте паз на такую ​​глубину, как толщина ударной планки.

Просверлите направляющие отверстия для двух винтов ответной планки с помощью сверла 3/32 дюйма, затем прикрутите пластину на место.

Совет: Если паз слишком глубокий, отрежьте картонную прокладку, чтобы поверхность пластины была заподлицо с краем дверцы.

Дополнительные ресурсы по обеспечению безопасности дома:

Как установить ручки и задвижки на новые двери | Home Guides

В большинстве предварительно подвешенных дверей, независимо от того, оснащены ли они сплошным или раздельным дверным косяком, уже просверлены монтажные отверстия для дверной фурнитуры. Если плоская дверь не подвешена заранее, вам, вероятно, придется просверлить отверстия в двери и вырезать паз для ответной планки в дверном косяке. Выберите дверь без предварительно просверленных отверстий, если вам нужно установить дверную ручку, которая отличается от традиционных 36 дюймов над нижней частью двери.

Установите дверную ручку

Измерьте желаемую высоту дверной ручки от нижнего края двери на краю, противоположном петлям, с помощью рулетки. Обычно ручка центрируется на 36 дюймах.Сделайте отметку карандашом в этом месте на двери.

Протяните метку горизонтально по краю двери, используя комбинированный квадрат в качестве ориентира. Продолжайте карандашную линию на 3 дюйма в одну сторону двери.

Сложите шаблон, который прилагался к вашей дверной ручке, по пунктирной линии и совместите шаблон с отметкой карандаша на двери. Проделайте отверстие через соответствующие отверстия в шаблоне, обозначая центр торцевого отверстия — отверстие для ручки — и краевое отверстие — отверстие для защелки — на двери с помощью шила. Отложите шаблон и шило в сторону.

Установите кольцевую пилу диаметром 2 1/8 дюйма в дрель и просверлите отверстие через отметку на лицевой стороне двери, чтобы создать торцевое отверстие. Затем снимите кольцевую пилу и замените ее лопаточным сверлом 7/8 дюйма и просверлите краевое отверстие через отметку на краю двери. Просверлите это отверстие до тех пор, пока бит не пробьет боковую часть большего торцевого отверстия.

Вставьте защелку в отверстие диаметром 7/8 дюйма на краю двери. Выровняйте край узла защелки так, чтобы пластина защелки находилась под прямым углом к ​​поверхности двери, и отметьте внешний периметр пластины карандашом.Снимите защелку и аккуратно нанесите ножом на четыре линии карандаша. Вырежьте этот контур до паза 1/8 дюйма с помощью острого долота со скошенной кромкой.

Снова вставьте защелку в сборе, чтобы убедиться, что она встала должным образом и заподлицо с краем двери, затем отметьте места двух отверстий для крепежных винтов пластины защелки. Снимите защелку в сборе и просверлите пилотное отверстие 3/32 дюйма через каждую отметку.

Вставьте защелку в паз и прикрепите ее к двери двумя прилагаемыми крепежными винтами с помощью отвертки.Вставьте шпиндель внешней дверной ручки через отверстие в защелке и наденьте внутреннюю дверную ручку на шпиндель на противоположной стороне двери. Соедините две половинки дверной ручки двумя длинными винтами, входящими в комплект дверной ручки. Проверьте работу дверной ручки и ее легкость поворота, запирания и отпирания.

Установите запорную пластину

Закройте дверцу. Сделайте карандашную отметку, которая совпадает с карандашной отметкой от двери на 1/8 дюйма откоса дверного косяка.Откройте дверь и протяните эту отметку поперек косяка до внутреннего упора. Найдите и сделайте карандашную отметку в середине этой линии с помощью рулетки.

Отметьте точку на 3/8 дюйма прямо над средней точкой линии и другую точку на 3/8 дюйма прямо под средней точкой. Просверлите отверстие диаметром 7/8 дюйма глубиной чуть более 1/2 дюйма в каждой из этих двух точек с помощью дрели. Выровняйте два отверстия в одно прямоугольное с помощью зубила со скошенной кромкой.

Поместите ответную планку из комплекта дверной ручки над пазом так, чтобы изогнутая кромка проходила над открытием дверного косяка.Середина ответной планки должна быть совмещена с контрольной меткой карандаша. Нарисуйте карандашом контур отметки по периметру ответной планки.

Сделайте отметку по контуру карандашной отметки универсальным ножом, прежде чем вырезать ровный паз, достаточно глубокий, чтобы ответная планка прилегала заподлицо с дверным косяком. Отметьте места расположения двух монтажных отверстий, используя ответную планку в качестве шаблона. Просверлите направляющие отверстия 3/32 дюйма через эти два отверстия, затем установите пластину с помощью двух крепежных винтов из комплекта дверной ручки.

Закройте дверцу и убедитесь, что защелка дверной ручки входит в зацепление с запорной пластиной, в то время как дверца прилегает к дверному упору. При необходимости отрегулируйте положение ответной планки, чтобы обеспечить правильную работу дверной ручки и защелки.

Справочная информация

Предупреждения

  • При работе с электроинструментом надевайте защитные очки, чтобы защитить глаза от разлетающихся осколков.

Биография писателя

Крис Бейлор с 2006 года пишет на различные темы, уделяя особое внимание деревообработке.Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов в 2009 году» и «Лучшие покупки в 2013 году для моечных машин высокого давления».

Как установить замок с электрическим замком для дверей

Для тех, кто хочет отказаться от простых методов доступа с замком и ключом, электрический замок — отличное место, к которому можно обратиться. Они более надежны и настраиваемы, чем традиционные методы, и могут быть интегрированы с современными системами контроля доступа для получения гораздо более гибкого решения.В этой статье мы рассмотрим электрозамки — один из самых популярных вариантов. Чтобы получить более широкое представление об этой теме, ознакомьтесь с нашим руководством по электрическим замкам.

Как работает электрозамок?

В этом разделе мы познакомимся с технологией электрозамка и узнаем, как установить его в помещении.

Что такое «движущиеся части» электрического удара?

Электрические защелки аналогичны обычным ударным замкам в том, что они состоят из удара, который блокирует дверную защелку.Он устанавливается на уровне дверной ручки и, безусловно, является наиболее распространенным электрическим замком, который можно встретить на металлических или деревянных дверях. Основное различие между этой дверью и традиционной дверью-защелкой заключается в том, что, как следует из названия, она электрифицирована и может открываться с помощью электрических импульсов. Импульс также переместит удар, а не саму защелку замка, как это сделал бы ключ.

Fail-Safe или Fail-Secure Hybrid

Одним из замечательных аспектов электрического замка является то, что он может быть либо отказоустойчивым, либо отказоустойчивым, в зависимости от того, как вы его устанавливаете.Отказоустойчивый замок разблокируется при отключении питания, тогда как отказоустойчивый замок блокируется при отключении питания и разблокируется при подаче питания. В электрозащите, учитывая, что движущиеся части относительно просты и универсальны, вы можете подключить его так, чтобы блокировка активировалась или деактивировалась в зависимости от того, запитан он в данный момент или нет.

Это делает его идеальным замком для любой двери, на которую он может быть установлен (не стеклянной двери, поскольку он должен быть в раме). Он прост в установке, надежен и может работать как путь аварийного выхода, если подключен в безотказном режиме.

Как устанавливается?

Как уже упоминалось, электрические защелки относительно просты в установке, поскольку они, как правило, просто заменяют существующий защелкивающийся замок. Если нет, то вам нужно будет вырезать форму в стене и просверлить ее. Что касается инструкций по установке, у Kisi есть полезное видео о стандартной установке электрического ударника. Вам также потребуется провести через стены проводку к источнику питания. Промышленный электрический замок HES — хорошее место для начала исследования, какой замок выбрать для вашего помещения.

Как я могу это проверить?

Как и любую другую электронику, которую вы устанавливаете в своем помещении, вы должны убедиться, что вы проверили ее, прежде чем считать установку завершенной и очищенной от пыли. С таким простым замком он представляет собой не что иное, как соединение проводов, включение его и подачу нужного напряжения для удара (это зависит от модели, которая обычно указывается). В этот момент он должен сработать, и вы услышите слышимый щелчок.

Вы также можете рассмотреть возможность проверки нескольких разблокировок в некоторых «экстремальных» ситуациях, например, при попытке открыть дверь, дернув дверь, попытаться силой открыть ее без разблокировки, и тому подобное.Хотя вы, возможно, не решаетесь сломать свою новую блестящую блокировку, лучше узнать об этом заранее, пока установщик все еще существует, чем позже, когда вам придется решать проблему самостоятельно!

Вам также следует проверить соединение с любой системой контроля доступа, к которой вы подключаете замок. Единственная причина, по которой у вас будет электрический замок вместо аналогового замка, заключается в том, что у вас есть интеллектуальный контроль доступа, поэтому вам нужно убедиться, что все работает правильно и в этой области. Подробнее об этом позже в этой статье!

На что еще следует обратить внимание при установке?

Помимо правильной установки, вы должны знать о некоторых проблемах соответствия, которые могут возникнуть в связи с вашим новым электрическим замком. В первую очередь, правила пожарной безопасности требуют, чтобы вы всегда могли покинуть здание в случае возникновения чрезвычайной ситуации, поэтому, как правило, это не проблема, связанная с контролем доступа, но все же стоит подумать об этом. Коды различаются в зависимости от города и типа здания.У Kisi много общего, и у Kisi есть удобное руководство, которое поможет вам понять, что вам нужно для вашего пространства.

В том же направлении, что и пожарная безопасность, если электрозамок установлен на входной двери или является основным средством выхода из здания (если он находится в отказоустойчивой конфигурации), должен существовать способ управления замком. в случае отключения электроэнергии. Несмотря на то, что замок останется открытым, вы не хотите, чтобы кто-либо мог войти в ваше пространство! Переопределение клавиш вручную может быть полезным вариантом для изучения здесь и обсуждения с установщиком системы безопасности.

Электронные замки для систем контроля доступа

Узнайте о различных типах замков и их установке.

Скачать

Как разблокировать электрозащелку с помощью системы контроля доступа?

В этом разделе мы дадим базовый обзор того, как электрические замки работают с самыми современными считывающими устройствами контроля доступа IP, такими как Kisi.

Электропроводка

Помимо подключения электрического замка к источнику питания, вам необходимо подключить его к контроллеру контроля доступа или считывателю — большинство основных электрических защелок не имеют беспроводной связи (по замыслу!) будет заблокирован или разблокирован при появлении электрического импульса, и считыватель доступа будет управлять этими электрическими импульсами.

На этой схеме вы можете увидеть основную проводку системы контроля доступа Kisi с электрическим замком. На схеме изображен магнитный замок, но для электрозащелки предназначение такое же. Считыватель получает учетные данные для доступа, отправляет их контроллеру для аутентификации, и, если они одобрены, контроллер сообщает источнику питания либо подать, либо отключить питание на замок, который открывает дверь.

Разблокировка

Если вы выберете современную систему контроля IP-доступа, такую ​​как разблокировка Kisi, ее можно выполнить с помощью мобильного устройства или карт доступа, если вы предпочитаете их.С помощью описанного здесь подключения вы представите свои учетные данные считывателю (коснитесь его телефона или карты доступа), и начнется процесс аутентификации.

Незаметно для себя, на этом этапе считыватель принимает сигнал Bluetooth или NFC с вашего телефона и передает его контроллеру по сигналу Bluetooth или WiFi. Как упоминалось в предыдущем разделе, если контроллер успешно аутентифицирует сигнал, на блок питания замка будет отправлен сигнал, чтобы либо активировать, либо отключить электричество в замке, тем самым разблокируя его на короткий период времени.

Заключение

Электрические защелкивающиеся замки — это базовое и надежное оборудование для всех, кто хочет получить удовольствие от современного электронного контроля доступа. Благодаря конфигурируемому отказоустойчивому или отказоустойчивому механизму они подходят для множества различных сценариев и могут быть легко подключены к любым современным считывающим устройствам или контроллерам для получения полностью перспективного решения доступа.

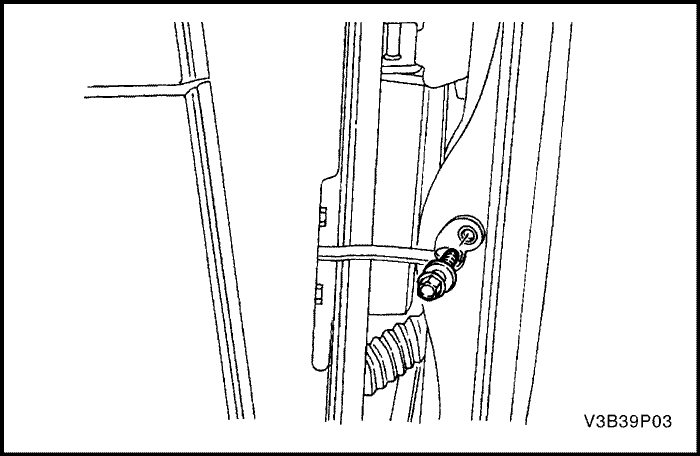

Как заменить запорную пластину двери

Дверные фиксаторы — это крюки или болты, которыми фиксируются двери транспортного средства.Запор предназначен для плотного прилегания двери к уплотнению кабины. Запорная планка изготовлена ​​из закаленного металла, что предотвращает износ при многократном открытии и закрытии двери каждый день. Кроме того, запорная планка также помогает удерживать дверь автомобиля при износе шарнирных штифтов.

В некоторых транспортных средствах дверная защелка, установленная на конце двери автомобиля, зацепляется за фиксатор двери, когда дверь закрыта, для плотной посадки. На других транспортных средствах, особенно на некоторых старых автомобилях, пластина дверного фиксатора устанавливается на поверхности дверной рамы и зацепляется за дверной фиксатор.Когда приводится в действие внешняя дверная ручка или внутренняя дверная ручка двери, дверная защелка освобождается от запорной планки и позволяет двери свободно открываться.

Если запорная планка дверцы повреждена или изношена, дверца может не удерживаться плотно или может даже застрять на запорной пластине. Большинство дверных фиксаторов можно регулировать или поворачивать по мере их износа.

Часть 1 из 5: Проверьте состояние запорной планки двери

Шаг 1: Найдите запорную пластину .Найдите дверь с поврежденной, застрявшей или сломанной запорной пластиной двери.

Шаг 2: Проверить запорную планку на наличие повреждений . Визуально посмотрите на запорную пластину двери на предмет повреждений.

Осторожно поднимите дверную ручку, чтобы проверить, есть ли какие-либо проблемы с механизмом внутри двери, когда защелка дверцы отпущена с запорной планки. Если кажется, что дверь тянется или ручка затруднена, это может быть признаком того, что нужно отрегулировать запорную пластину или заменить ее.

  • Примечание : Замки для безопасности детей на транспортных средствах будут удерживать задние двери от открывания только при использовании внутренней ручки. Двери по-прежнему будут открываться, если потянуть за наружную ручку.

Часть 2 из 5: Подготовка к замене запорной планки двери

Наличие всех необходимых инструментов и материалов до начала работ позволит вам:
выполнять работу более эффективно.

Необходимые материалы

Шаг 1. Припаркуйте автомобиль .Припаркуйте автомобиль на ровной твердой поверхности.
Включите стояночный тормоз, чтобы задние колеса не двигались.

Шаг 2: Закрепите задние колеса . Поставьте противооткатные упоры вокруг задних колес на землю.

Часть 3 из 5: Снимите и установите запорную пластину двери

Шаг 1: Открутите поврежденную запорную пластину двери . Используйте крестовую отвертку номер 3, набор динамометрических насадок или набор шестигранных ключей, чтобы открутить фиксирующую пластину дверцы.

Шаг 2: Снимите запорную пластину двери . Снимите запорную пластину двери, сдвинув ее. Если пластина застряла, вы можете поддеть ее, но будьте осторожны, чтобы не повредить область, на которой крепится пластина дверного замка.

Шаг 3. Очистите монтажную поверхность запорной планки дверцы . Используйте наждачную бумагу с зернистостью 1000, чтобы отшлифовать все острые части на монтажной поверхности дверной планки.

Шаг 4: Установите новую запорную пластину двери . Установите новую запорную пластину двери на кабину.Затяните крепежные болты на запорной планке двери.

  • Примечание : Если запорная планка двери регулируется, вам необходимо отрегулировать пластину, чтобы обеспечить плотное уплотнение между дверью и кабиной.

Часть 4 из 5. Замените запорную пластину двери и устраните косметические повреждения

При длительном использовании запорная планка двери имеет тенденцию толкаться вперед и назад и вдвигаться в поверхность двери или кабины. Когда это происходит, поверхность, окружающая пластину, начинает трескаться или ломаться.Вы можете исправить это повреждение поверхности, заменив запорную пластину двери на новую.

Шаг 1: Открутите поврежденную запорную пластину двери . Воспользуйтесь крестовой отверткой номер 3, набором динамометрических насадок или набором шестигранных ключей, чтобы открутить болты на поврежденной запорной пластине двери.

Шаг 2: Снимите запорную пластину двери . Снимите запорную пластину двери, сдвинув ее. Если пластина застряла, вы можете поддеть ее, но будьте осторожны, чтобы не повредить область, на которой крепится пластина дверного замка.

Шаг 3. Очистите монтажную поверхность запорной планки двери . Используйте наждачную бумагу с зернистостью 1000, чтобы отпилить все острые части вокруг монтажной поверхности или поврежденных участков.

Шаг 4: Заполнить трещины . Возьмите составной наполнитель, соответствующий материалу кабины. Используйте алюминиевый компаунд для алюминиевых кабин и стеклопластиковый для стеклопластиковых кабин.

Нанесите состав на участок шпателем и соскребите излишки. Дайте составу высохнуть в течение времени, указанного в инструкции на контейнере.

Шаг 5: Очистите область . Используйте болгарку, чтобы очистить место. Не растирайте слишком много, иначе вам придется повторно нанести состав.

Используйте наждачную бумагу с зерном 1000, чтобы загладить любые острые зазоры на поверхности.

Шаг 6: Убедитесь, что поверхность ровная . Используйте уровень и убедитесь, что нашивка была правильно прикреплена к кабине. Проверьте точность измерений по горизонтали и вертикали.

Шаг 7: Установите новую запорную пластину двери на кабину .Затяните крепежные болты на запорной планке двери.

Часть 5 из 5: Проверка запорной планки двери

Шаг 1. Убедитесь, что дверь плотно закрывается . Убедитесь, что дверь закрывается и плотно прилегает к уплотнению и кабине.

Шаг 2: Отрегулируйте пластину . Если дверь болтается, ослабьте фиксирующую пластину дверцы, немного сдвиньте ее и снова затяните. Еще раз проверьте, плотно ли закрывается дверь.

  • Примечание : При регулировке запорной планки двери вам, возможно, придется отрегулировать ее несколько раз, чтобы обеспечить хорошее уплотнение двери.

Если дверь вашего автомобиля имеет тормоз или не открывается даже после замены фиксатора двери, вам может потребоваться дальнейшая проверка узла фиксатора двери и фиксатора двери, чтобы проверить наличие неисправности какого-либо компонента дверной защелки. Если проблема не исчезнет, ​​обратитесь за помощью к сертифицированному специалисту, например, из компании YourMechanic, чтобы осмотреть дверь и определить причину проблемы.

8 шагов для установки дверной защелки Запорная планка

Запорная пластина — это металлическая пластина, которая вставляется в дверной косяк в месте прорези и снабжена пылезащитным гнездом и держателем.Когда внутренняя дверь закрыта, ригель защелки входит в отверстие в запорной планке и удерживает дверь закрытой.

Наш ассортимент дверных защелок, врезных замков и замков для ванных комнат поставляется в комплекте с запорной планкой, пылезащитным патрубком и креплениями для облегчения установки по прибытии. Чтобы помочь вам сделать ремонт дома своими руками, вот наши восемь шагов, как установить запорную планку дверной защелки.

После того, как ваши внутренние дверные ручки на розетке будут установлены, вам нужно будет завершить установку, установив пылезащитное гнездо, ответную планку и запорную планку.Не закрывая дверь полностью, просто выровняйте дверь до косяка и карандашом отметьте верх и низ защелки.

Отметив эти две точки, просто отодвиньте дверь от дверного косяка и проведите вертикальные и горизонтальные линии, чтобы указать, где дверной косяк необходимо вырезать.

Запорная планка состоит из двух частей: внутренней и внешней. Внутренняя часть — это место, где защелка находится внутри дверной опоры, сохраняя закрытое положение.Наружная часть ответной планки — это металлическая пластина, которая защищает дверь от царапин при выдвижении и втягивании защелки.

Используйте отметки карандаша, чтобы расположить ответную планку, совместив верхнюю и нижнюю части для точности. Нижняя часть внутренней части ответной планки должна совпадать с самой нижней горизонтальной меткой.

С помощью карандаша нанесите трафарет на внешнюю и внутреннюю части ответной планки так, чтобы у вас были два характерных рисунка на дверном косяке.

Чтобы нарисовать внутренний контур ответной планки, просверлите несколько отверстий вдоль вертикальной линии карандаша.

После того, как отверстия будут просверлены, вырежьте небольшое отверстие для внешней части ответной планки. Убедитесь, что это достаточно глубоко, чтобы ответная планка могла плотно прилегать к дверному косяку.

Для завершения установки защелки поместите запорную планку дверной защелки над углублением и прикрепите ее к дверному косяку с помощью крепежных винтов.

Итак, у нас есть восемь шагов по установке ответной планки дверной защелки.

Если вы делаете ремонт в доме и хотите подходящую дверную фурнитуру, у нас есть широкий ассортимент по самым доступным ценам. В нашем ассортименте дверные защелки доступны с задним расстоянием 45 мм или 57 мм с различными пластинами, включая матовый никель, медь и матовый черный цвет. Откройте для себя наш сплоченный выбор дверных ручек и дверной фурнитуры из нержавеющей стали, матового черного, меди, латуни и хрома.От дверных ручек и врезных ручек до защелок, ключевых замков и петель — у нас есть все необходимое для завершения установки ваших внутренних дверей.

Мы надеемся вдохновить вас на проекты по благоустройству дома и предложить множество высококачественных продуктов, которые отличаются как эстетикой, так и характеристиками. Если вам нравятся интерьеры и стиль, ознакомьтесь с нашими предыдущими блогами и обязательно посетите наш Pinterest, чтобы получить больше вдохновения!

Установка ответной планки двери — HomeOwnersHub

цитируемый текст здесь

чит? Я никогда не обманываю.Я просто придумал эффективный способ
так просто, что это похоже на обман. Я не измеряю числовыми
Габаритные размеры. Я раскладываю точно, вообще не глядя на цифры.
Я использую один из них:


ссылка на форматирование

всегда держать его в кармане. Очень кстати.
Чтобы использовать его для установки положения ответной планки, закройте дверцу и нажмите на нее.
до упора вставьте квадратный конец линейки в зазор
между дверью и косяком и поставьте линейку прямо на защелку
(или болт) лицо.Немного отступите с правилом, чтобы вывести игру из игры.
защелку и сдвиньте Т-образный зажим вниз по линейке, пока он не коснется
ровно с дверью на одном крыле и косяком на другом крыле
(это среднее значение глубины). Пока дверь все еще закрыта, скользите
противоположный конец правила опускаем в щель сверху защелки до тех пор, пока
он контактирует с верхней частью защелки и, удерживая линейку на уровне
Отметьте карандашом верхнюю часть защелки. Повторите выход из
снизу и отметьте нижнюю часть защелки.
Все вышеперечисленное можно делать стоя, и как только вы освоитесь
из этого вам почти не нужно смотреть на дверь.
Между дверцей должен быть зазор по толщине обложки спичечной коробки.
в закрытом положении, и дверь останавливается, чтобы учесть
сезонные изменения размеров двери. Я вешаю свои двери, и я
установите упоры после того, как все оборудование будет прикреплено, так как это легче
сохраняйте идеальный зазор крышки спичечного коробки после того, как дверь
все готово. С предварительным подвешиванием вам нужно будет сделать поправку на
зазор спичечного коробки, так что либо приклейте крышку спичечного коробки к упорной поверхности
прикоснуться к двери на высоте защелки перед тем, как закрыть дверь и взять
измерения, указанного выше, или сдвиньте Т-образный зажим на толщину спичечного коробки, чтобы
уменьшите настройку глубины на правиле, прежде чем переходить к следующему
шаг.
Откройте дверцу и поместите Т-образную скобу напротив косяка у защелки.
высоты и с помощью универсального ножа нанесите отметку на конце
правило. Эта отметка — это место, где должна заканчиваться поверхность защелки. Переверните правило
и вытяните верхнюю и нижнюю отметки защелки обратно в сторону косяка.
Ответная планка будет временно установлена ​​в перевернутом положении.
так, чтобы контур удара можно было нарисовать на косяке для долбления,
но сначала необходимо найти отверстия под винты. Лучший инструмент для этого
аккумуляторная дрель с самоцентрирующимся шарнирным сверлом, имеющая
укус Philips внизу.Немного Google Vix, и вы обнаружите,
центрирующий бит без отвертки, спрятанный под саморегулирующимся
центрирующая втулка. Это не имеет большого значения, но я предпочитаю не делать этого
иметь две отдельные биты и использовать быстросменный патрон.
Переверните запорную планку так, чтобы она была перевернута встык, а изогнутая кромка
который первым ударяется о защелку, загибается в сторону петли. Горка
ответной планкой вверх или вниз, пока верхняя и нижняя отметки фиксатора не будут
видны и расположены по центру отверстия ответной планки.Сдвиньте забастовку
пластину внутрь и наружу до тех пор, пока метка ножа не совпадет с боковой стороной
удара, контактирующего с лицевой стороной защелки (удар часто имеет
изогнутый металлический язычок в месте контакта с защелкой для минимизации
удар износа). Выравнивание удара — самая важная часть, так что получите
это правильно, надавите на удар, убедившись, что вы не будете
закрывая отверстия для ударных винтов, и используйте самоцентрирующуюся коронку, чтобы
просверлите два отверстия под винты. Позиция удара больше не важна
как это было отмечено.Снимите самоцентрирующуюся втулку и установите
удар с двумя винтами в перевернутом положении.
Карандашом обведите отверстие защелки на ответной планке, а
ножом аккуратно разметать по внешнему периметру удара —
будьте осторожны, чтобы нож не соскользнул. Используйте нож, чтобы немного порезать
глубже по периметру. Снимите винты и запорную планку.
Просверлите центр внутреннего отверстия, нанесенного карандашом, правильно
сверло или просверлите четыре отверстия в углу, убедившись, что
паз в косяке больше, чем отверстие для забивки, и что
ударный язык имеет просвет.
Используйте острое зубило, чтобы вырезать отходы и очистить края. Нарезать
с зубилом, удерживаемым горизонтально, и скосом, обращенным к центру
ударного паза перед резанием зубилом
вертикально. Держать вертикально без снятия горизонтальных разрезов — это намного
с большей вероятностью расколоть дерево.
Затем прорежьте линию разметки по периметру немного глубже. Если это
твердая древесина и / или окрашенная, и вы действительно хотите, чтобы она была идеальной, используйте нож, чтобы
сделайте разгрузочную фаску на внутренней стороне линии периметра удара.Это позволит удалить неглубокий деревянный клин по периметру,
будет направлять долото, не позволяя скосу долота толкать
долотом над линией. Надеюсь, что это имеет смысл — если не попросить
разъяснение. Я могу представить, как ты должен себя чувствовать — твои глаза остекленели
еще не закончился? 😉 Не волнуйтесь, мы почти закончили, и, вероятно, будет
потратьте меньше времени на выполнение работы, чем на то, чтобы прочитать это.
Зубило эту линию периметра на глубину толщины ответной планки,
затем сделайте несколько горизонтальных нарезок на расстоянии примерно 3/16 дюйма по всей
внутренняя часть ударного паза.Вырежьте отходы и используйте
зубилом, чтобы отрезать дно гладкого паза. Подкрасться к
глубина, но не волнуйтесь, если вы углубитесь. Пока
Общая пазовая выемка — это правильная глубина, на которую ударник будет на одном уровне.
Наконец, с помощью стамески или ножа сделайте небольшой скос вокруг
периметр отверстий под винты, чтобы позволить лишнему металлу вокруг винта
дырки в ударке должны быть полностью утоплены, чтобы они не удерживали удар
плита гордится косяком поверхности. Цель идеально ровная, и
это нормально подкрасться к нему.Проверяйте пригодность неоднократно, когда подходите
конец.
В качестве альтернативы вышеперечисленному вы можете использовать любую из нескольких мощностей.
инструменты для удаления основной части отходов из паза, такие как
фрезерный станок, Dremel или другой вращающийся инструмент, или качающийся многофункциональный
инструмент. Я использую рубанки для фрезерования, чтобы избежать ненужного шума при
возможно, и ваши навыки развиваются только тогда, когда вы их тренируете. А также
это весело.
Предложение Эвана использовать приспособление — это нормально, если у вас есть маршрутизатор и
хотите сделать или купить приспособление, подходящее к вашей ответной планке. Есть так
много ответных планок, и большая часть моего оборудования — один декоратор
вещи, которые для меня не имеют смысла. Плюс я развил руку
навыки и умения. 😉
Эта вещь чертовски длинная, чтобы ее проверять, так что дайте мне знать, где я
облажался. Мне не нужно перекусить, потому что у меня снизился уровень сахара в крови
низкий набор текста!
р

Как установить дверную фурнитуру (Учебное пособие)

Фото: KStansley

Как человек, который недавно перешел от жизни в гараже к жизни в недостроенном доме, новинка в том, что у него есть несколько дверей, которые можно открывать и закрывать на прихоть невозможно переоценить.За последние несколько недель я привык к удобству просовывать палец в пустое отверстие, чтобы открыть и закрыть дверь. С другой стороны, здесь нет ручки, которую можно повернуть, или рычага, чтобы нажать, и вы всегда можете увидеть, когда ванная комната занята, заглянув в открытое отверстие. (Послушайте, когда вы проводите год, живя на 400 квадратных футов с другим человеком и кошкой, уединение становится спорным вопросом. )

Перед тем, как начать

Вот как выглядит базовая цилиндрическая фурнитура для внутренней двери.

Фото: KStansley

Он состоит из защелки в сборе, ручки, прикрепленной к цилиндру, второй ручки и лицевой панели.

Установить внутреннюю дверную ручку — довольно простая задача, не требующая особых инструментов. Вот все, что вам понадобится:

Инструменты и материалы

Как установить дверную фурнитуру

ШАГ 1: Установка защелки в сборе

Единственный трюк здесь — убедиться, что скошенная сторона защелки обращена к косяку <так что он отодвигает защелку, когда вы закрываете дверь.Если вы сделаете это задом наперед, вам придется каждый раз поворачивать ручку, чтобы дверь закрывалась.

Фото: Kit Stansley

В большинстве дверей нет места для лицевой панели. В противном случае вам может потребоваться обвести размер пластины на двери (убедившись, что она находится по центру и ровно), а затем удалить часть дерева с помощью стамески, чтобы лицевая пластина прилегала заподлицо. Как только защелка будет на месте, дождитесь, пока остальная часть ручки будет установлена, и прикрутите лицевую панель на место.

ШАГ 2: Установка ручек

Установив защелку на место, сдвиньте дверную ручку с прикрепленным цилиндром на место. Для правильного функционирования он должен совпадать с отверстиями в защелке в сборе. На месте установите противоположную ручку, чтобы зафиксировать соединение. Теперь ручки можно закрепить двумя винтами; обычно располагается на «запирающей» стороне двери. С такими ручками рычажного типа вам может потребоваться «поменять местами ручки», чтобы они были обращены в правильном направлении.Большинство моделей могут быть выпущены с помощью небольшой кнопки на основании ручки.

ШАГ 3: Закрепление лицевой панели

Завершение нашего захватывающего приключения в установке дверной фурнитуры, всего несколько винтов в лицевую часть, и вуаля! Надежно закрытые двери и больше никаких подглядываний.

Добавить комментарий

Ваш адрес email не будет опубликован.
